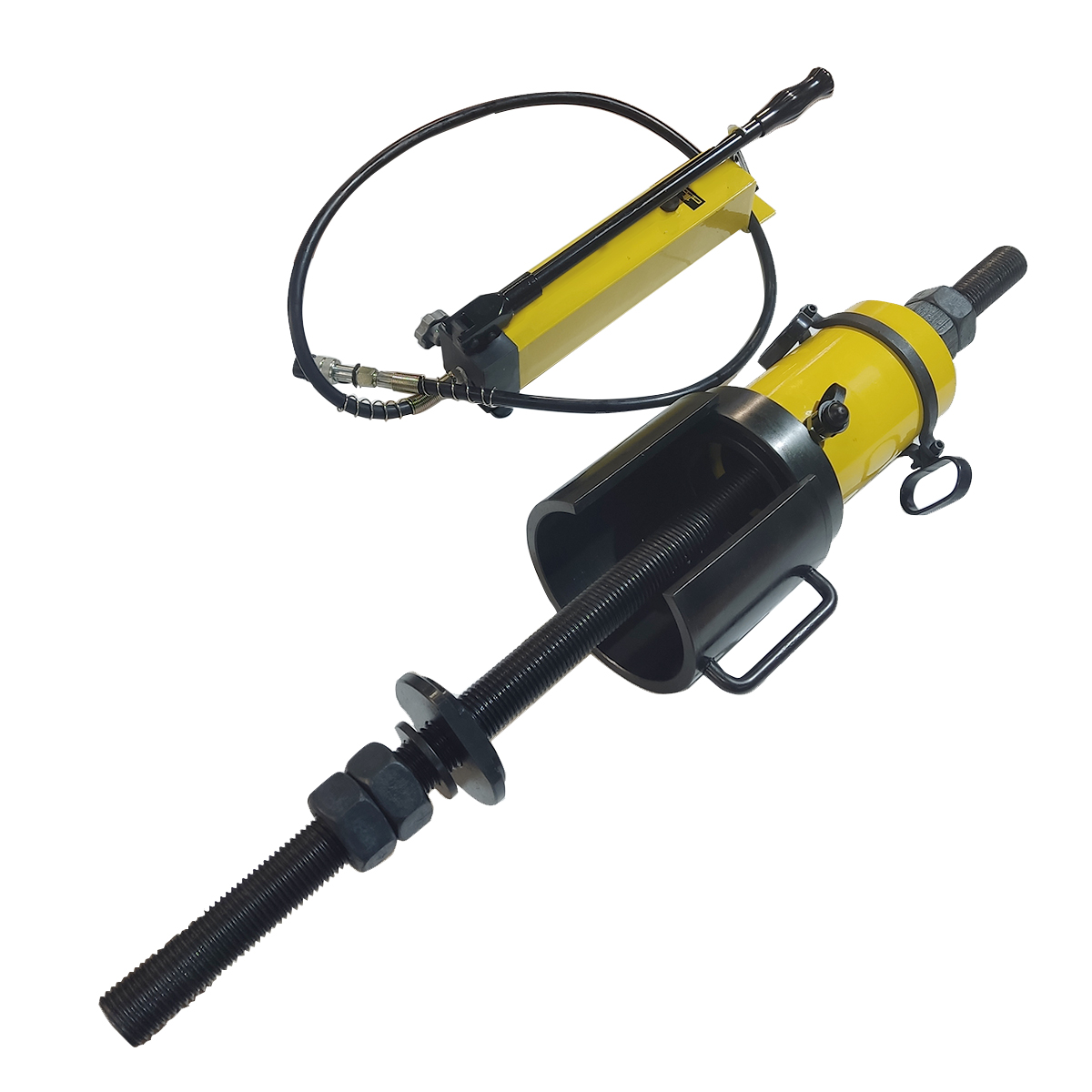

Выпрессовщик втулок 60 тонн ОДА Сервис ODA-V1339 — гидравлический комплект на 60 т для втулок в шарнирах стрел, рукоятей и ковшей экскаваторов, погрузчиков и бульдозеров. Полый шток и шпилька М48 длиной 1200 мм тянут втулку строго по оси, посадочное отверстие не страдает, а кувалда и сварка для стягивания старой втулки чаще всего не нужны. Ход поршня 50 мм, давление до 70 МПа (700 бар), насос ручной.
Где пригодится
- шарниры стрел и рукоятей экскаваторов;
- фронтальные и телескопические погрузчики, бульдозеры и другая дорожно-строительная техника;
- карьерные, горнодобывающие и лесозаготовительные машины;
- сельхозтехника, тяжёлая спецтехника, грузоподъёмное оборудование и промышленные механизмы с крупными шарнирами;
- ремонт прямо на узле, если к шарниру есть подход, — без полной разборки агрегата.
Чем удобна модель
- 60 тонн — для крупных, прикипевших и посаженных с большим натягом втулок и стаканов;
- в обе стороны одним комплектом — старую втулку выпрессовывают, новую тем же набором ставят;

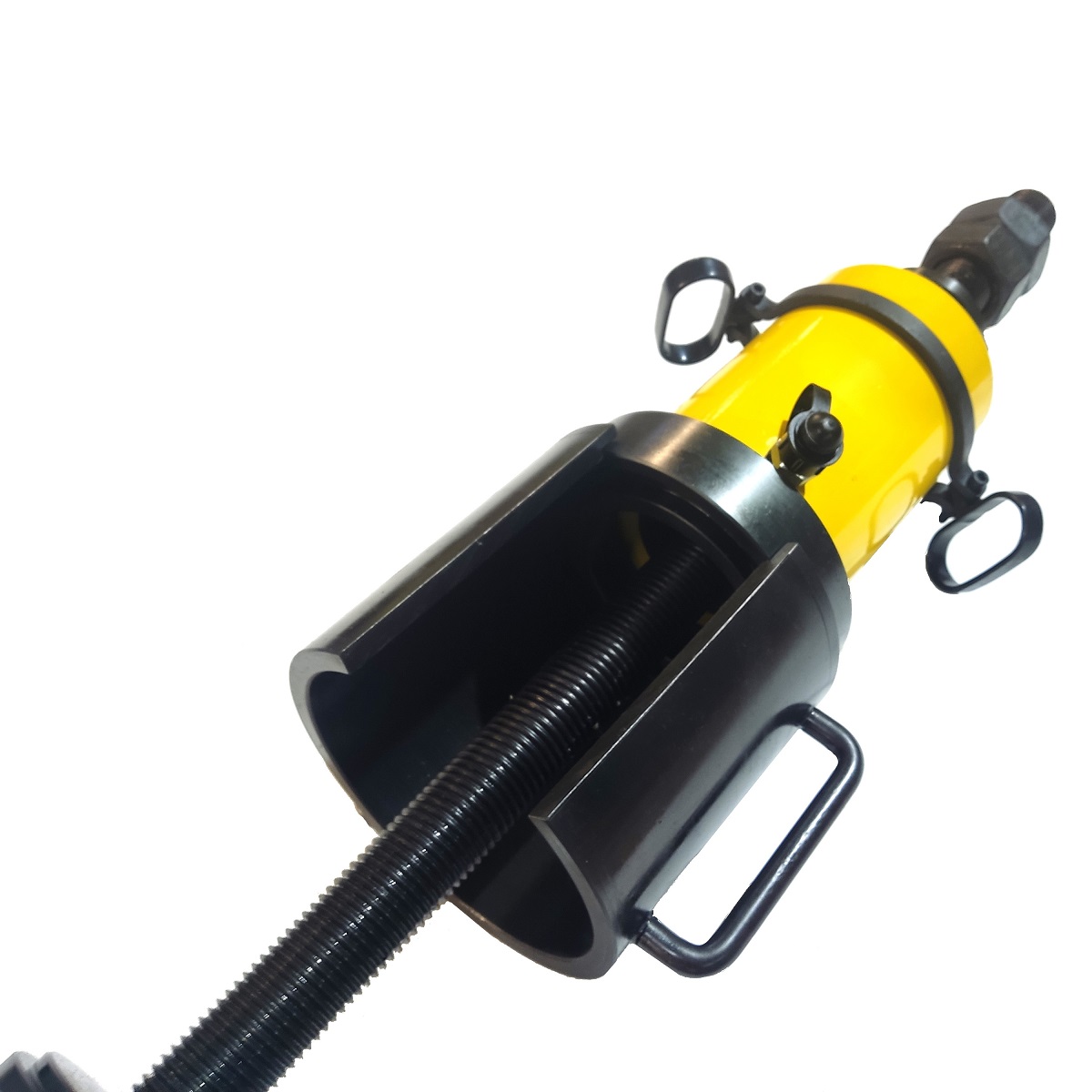

- полый шток и шпилька М48 × 1200 мм — усилие идёт по оси детали, без перекоса и ударов;
- 9 шайб-толкателей и 2 упорные втулки — комбинацию подбирают под размер соединения, на толкателях лыски для прохода в проушину;
- ручной насос с рукавом 1,8 м — ни сеть, ни пневмолиния не нужны;
- объём цилиндра 430 см³ — работает от −15 до +40 °C, выпрессовщик 1200 × 270 мм, комплект без насоса 72 кг.
Как подобрать
До работы сверьте размеры втулки, посадочного отверстия и самого узла с толкателями, упорными втулками и шпилькой из набора. За один ход поршень проходит 50 мм; если втулка длиннее, поршень возвращают распределителем, переставляют гайки на шпильке и продолжают. Для пальцев гусеничных цепей есть ODA-T1339 на 100 т с ходом 300 мм.
Что ещё пригодится:
- гидравлическое масло И-20А или аналог;
- пылезащитные колпачки на штуцеры и антикоррозийная смазка — для хранения;
- для пальцев гусениц — ODA-T1339 на 100 т.
Комплект поставки

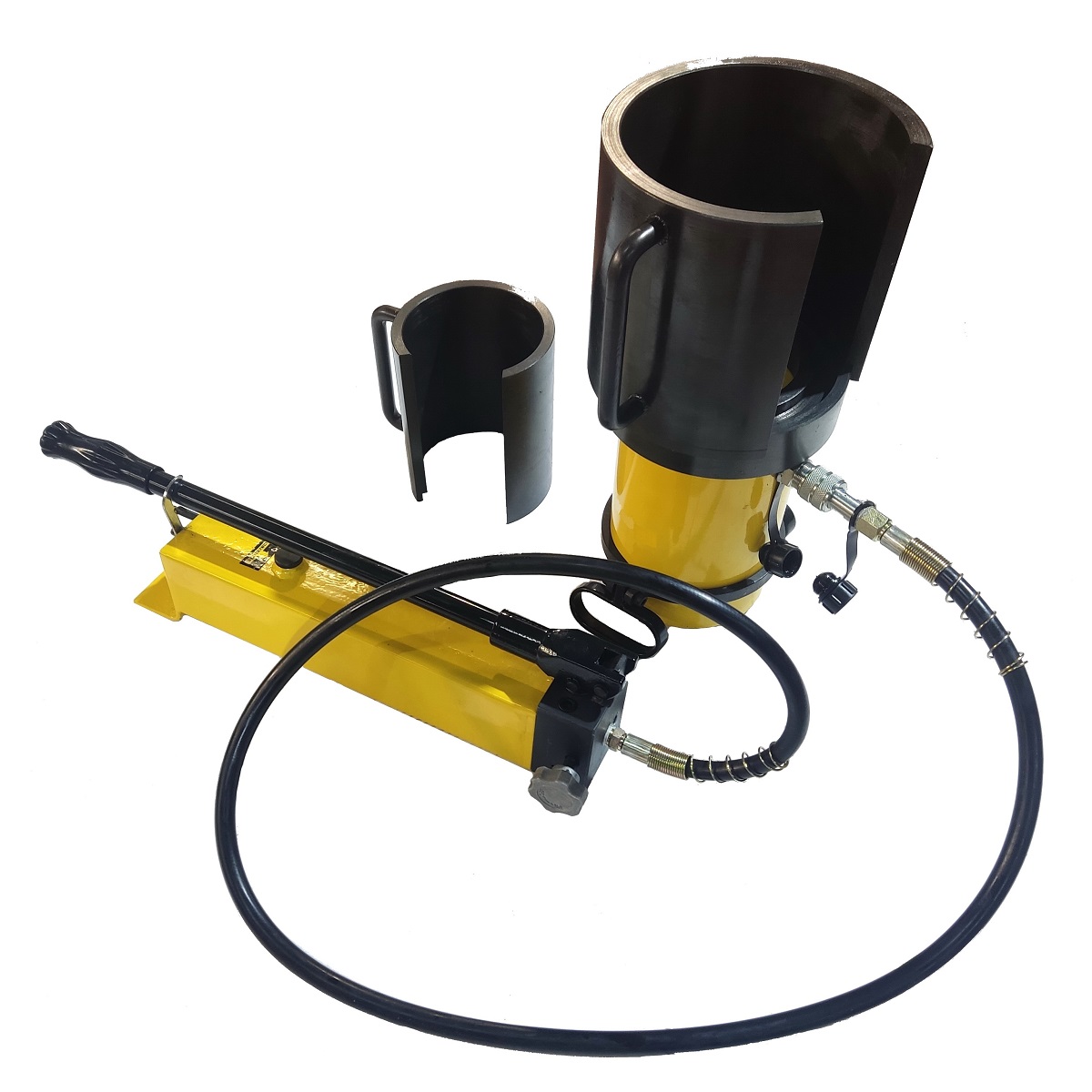

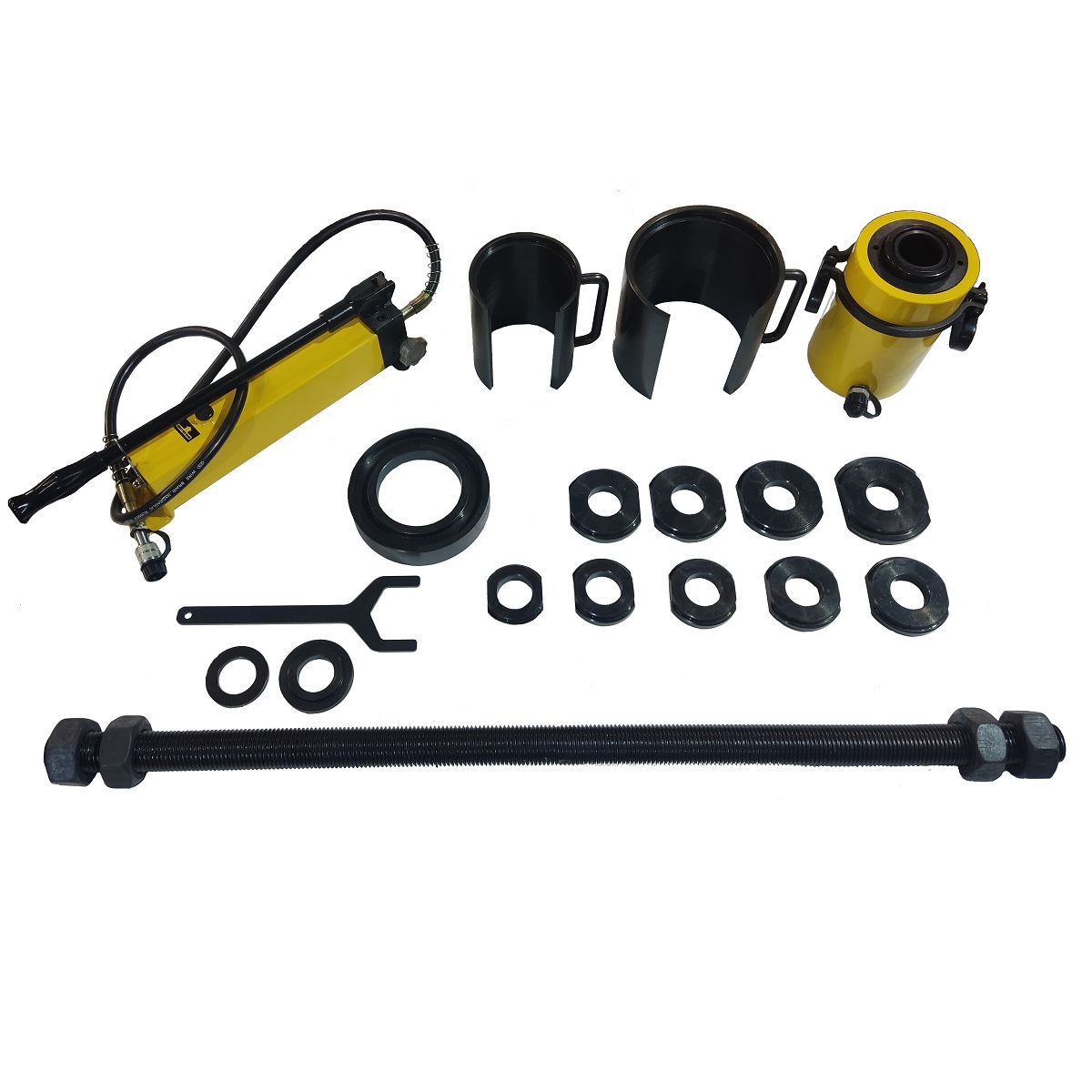

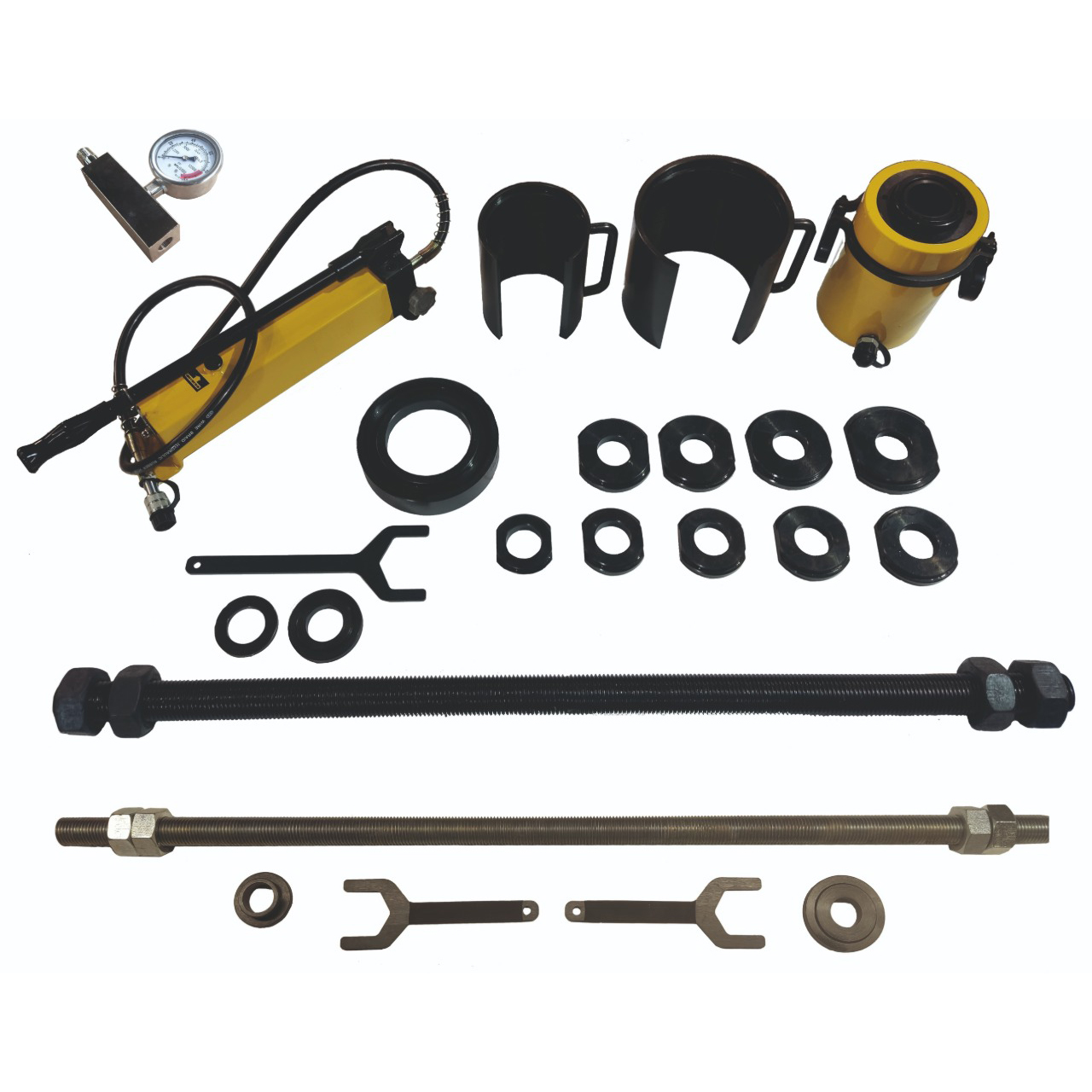

- гидроцилиндр с полым штоком;
- упорное кольцо, упорная шайба и шайба;
- упорные втулки — 2 шт.;
- шайбы-толкатели — 9 шт.;

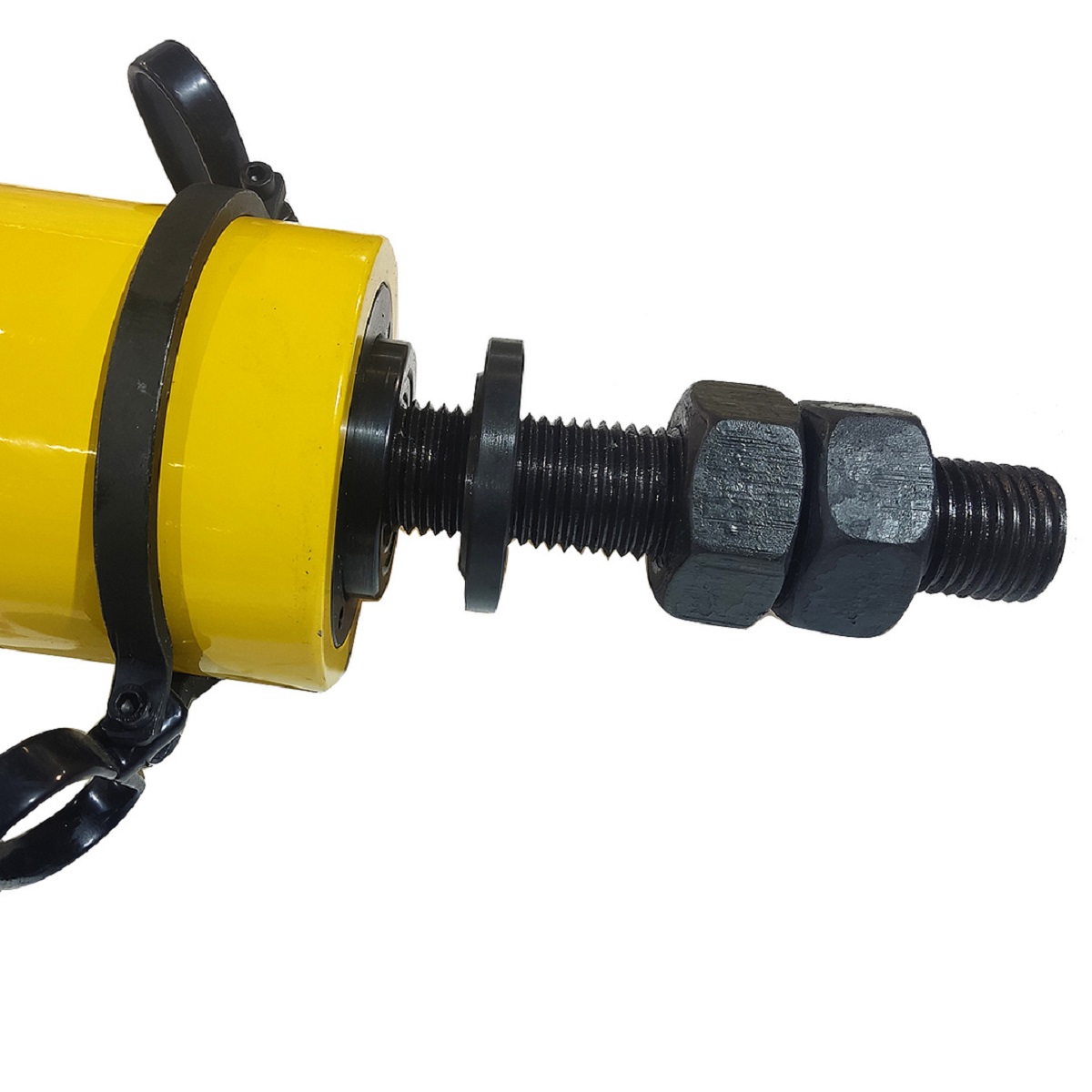

- резьбовая шпилька М48 длиной 1200 мм и 4 гайки М48;
- ключи для гаек;
- ручной гидравлический насос с рукавом 1,8 м;
- инструкция по эксплуатации.
Технические характеристики выпрессовщика втулок ODA-V1339
| Усилие | 60 т |
| Ход поршня | 50 мм |
| Максимальное рабочее давление | 70 МПа (700 бар) |
| Объём цилиндра | 430 см³ |
| Шпилька | М48, длина 1200 мм |
| Насос | ручной гидравлический, рукав 1,8 м |
| Температура эксплуатации | от −15 до +40 °C |
| Габариты выпрессовщика | 1200 × 270 мм |
| Масса комплекта без насоса | 72 кг |
| Масса брутто | 140 кг |
| Габариты упаковки | 1300 × 560 × 550 мм |
| Гарантия | 24 мес., на гидроцилиндр и насос — 24 мес. |
Вопросы и ответы
Нужны ли компрессор или розетка?
Нет. Насос ручной, комплект работает автономно прямо на технике.
Можно ли им же поставить новую втулку?
Да. Выпрессовщик работает в обе стороны: снимает изношенную втулку и запрессовывает новую.
Можно ли менять втулки без разборки узла?
Да, если к шарниру есть подход: цилиндр и шпилька встают прямо на проушину.
Чем пресс лучше сварки?
Старую втулку не приходится стягивать наплавленным швом, и посадочное отверстие повредить сложнее.
Какое масло заливать?
Индустриальное И-20А или аналог. В цилиндр — через штуцер БРС, в бак насоса — через заливную горловину.
Как выгнать воздух из системы?
Сделайте несколько холостых циклов без нагрузки: выдвиньте шток до конца и сбросьте. Воздух попадает в систему при каждом подключении шлангов.
Как выпрессовать втулку?
Подключите шланг насоса, проверьте масло и прокачайте систему. Подберите толкатель и упорную втулку, заведите толкатель в проушину лысками и отцентруйте, с другой стороны вставьте шпильку, наденьте шайбы и наверните гайки. Качайте до выборки зазоров, проверьте соосность и выдавливайте. Не хватило 50 мм — верните поршень, переставьте гайки и повторите.
Что важно для безопасности?
Не стойте на оси детали, пока цилиндр под давлением: она может сорваться с большой энергией. Давление — не выше 70 МПа. Работайте в средствах защиты, не перегибайте шланги и не поднимайте оборудование за них.
Как хранить выпрессовщик?
В сухом чистом месте. Штуцеры закройте пылезащитными колпачками, детали после работы смажьте от коррозии.
Сколько весит комплект?
72 кг без насоса, 140 кг брутто. Упаковка — 1300 × 560 × 550 мм.
Какая гарантия?
24 месяца со дня продажи. Для гарантийного обращения нужны изделие с серийным номером и чек с датой продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
