Выпрессовщик сайлентблоков и подшипников универсальный 14т ОДА Сервис ODA-SA1442

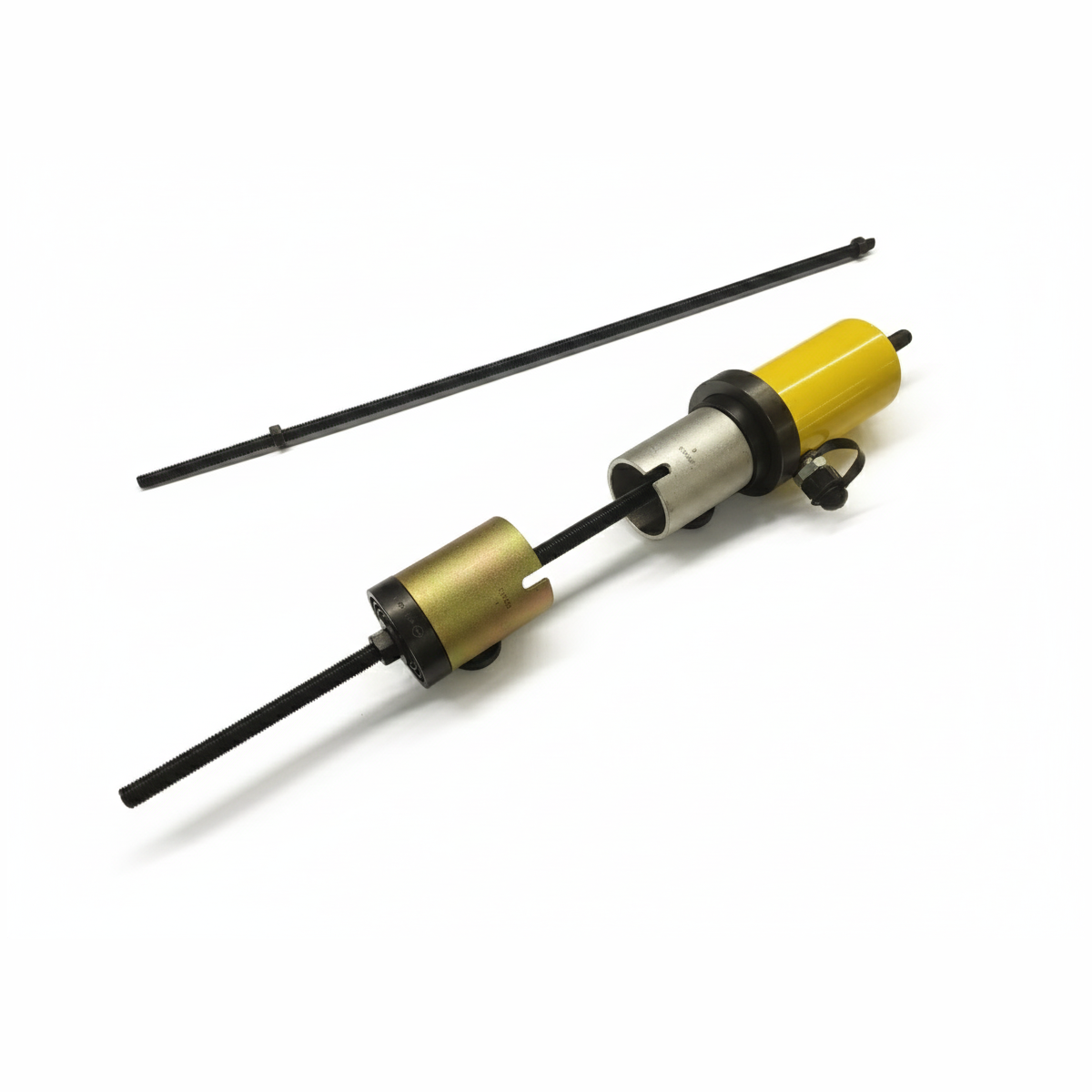

Выпрессовщик сайлентблоков и подшипников универсальный 14т ОДА Сервис ODA-SA1442 — гидравлический съёмник для сайлентблоков, втулок и подшипников: цилиндр на 14 т с полым штоком тянет деталь по оси шпильки, а шайбы-центрователи не дают ей встать с перекосом. Ход поршня 42 мм, давление до 700 бар, в наборе 20 упорных стаканов на диаметры 44–82 мм (тип A) и 48–76 мм (тип B). Ручной насос с баком 0,6 л и вся оснастка лежат в кейсе 800 × 300 × 170 мм.

Где пригодится

• замена сайлентблоков в рычагах подвески;
• сайлентблоки и втулки рессор;
• опоры и сайлентблоки подвески двигателя;
• выпрессовка и запрессовка подшипников и других деталей, сидящих с натягом;
• сервисы лёгких и средних грузовиков, автобусов и коммерческого транспорта: ГАЗель и ГАЗон Next, Валдай, Hyundai HD и Porter, Kia Bongo, Isuzu N-Series, Hino 300, Mitsubishi Fuso Canter, GAC.

Чем удобна модель

• 14 тонн усилия — хватает на прикипевшие втулки и подшипники, кувалда не нужна, посадочное место не мнётся;
• ход 42 мм и объём цилиндра 165 см³ — под типовые операции на рычагах и рессорах, давление до 700 бар;
• две шпильки — М16 и М12 — через полый шток проходит та, что подходит по диаметру детали;
• 20 стаканов с U-образной прорезью — 11 золотых типа A и 9 серебряных типа B, через прорезь видно, как движется деталь;
• торцевые пластины со сторонами A и B — у каждого типа стаканов своя ступенчатая посадка;
• работает от −15 до +40 °C — оснастка без насоса весит 38 кг и хранится в одном кейсе.

Как подобрать

Марка машины значения не имеет — сверяют размеры детали и доступ к узлу. Стаканы типа A (золотые) — наружный диаметр 44–82 мм, внутренний 34–72 мм; типа B (серебряные) — 48–76 мм и 38–66 мм. Один стакан должен плотно встать на корпус детали, второй — на наружное кольцо и пройти сквозь корпус. Для крупных сайлентблоков рессор грузовиков и автобусов (45–70 мм) с длинным ходом есть ODA-A1339: 20 т и 100 мм хода.

Что ещё пригодится:

• гидравлическое масло И-20А или аналог — для доливки в цилиндр и бак насоса;
• для крупных рессорных сайлентблоков с ходом 100 мм — ODA-A1339 на 20 т.

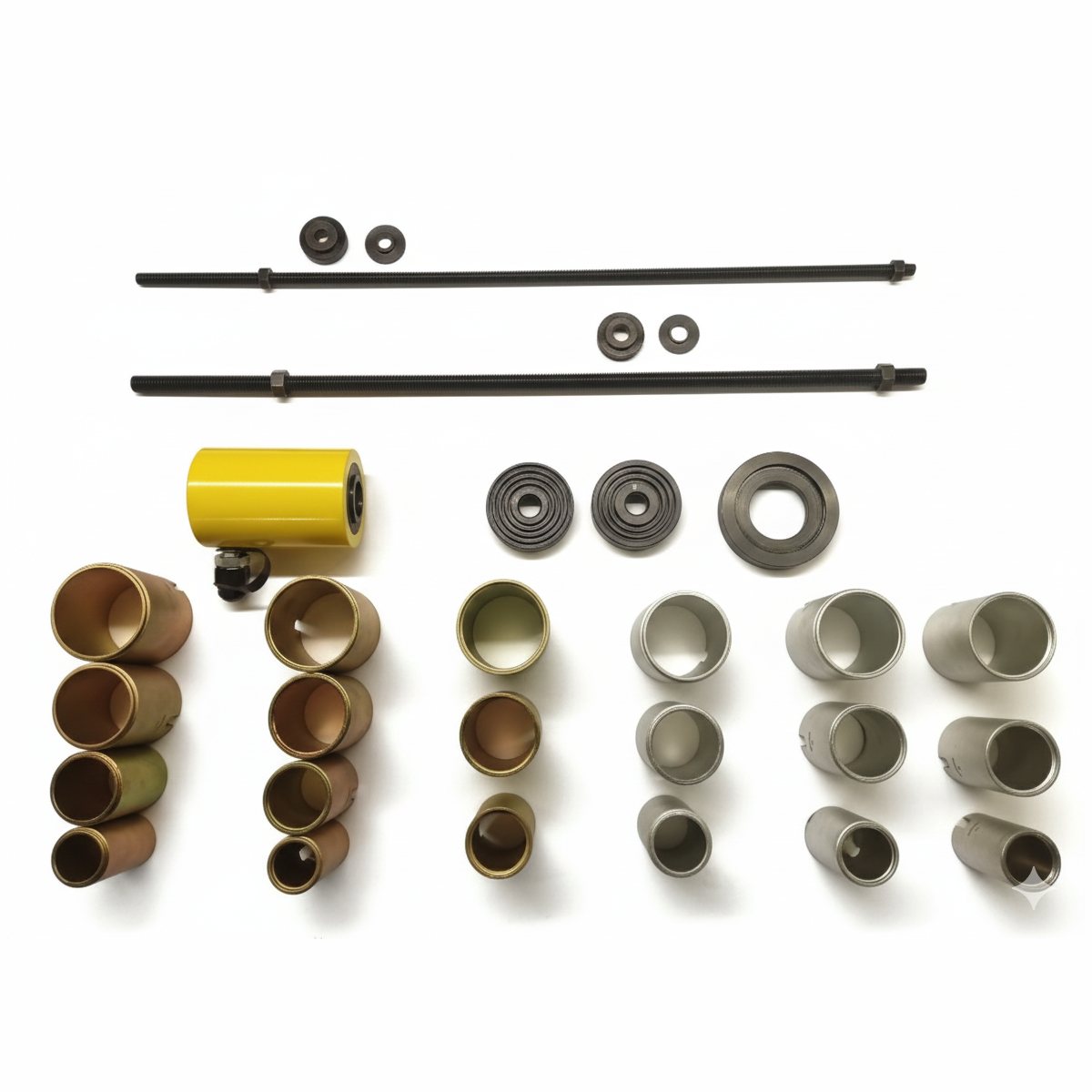

Комплект поставки

• гидроцилиндр с полым штоком;
• упорное кольцо гидроцилиндра;
• шпилька М16 — две гайки и две шайбы-центрователя;
• шпилька М12 — две гайки и две шайбы-центрователя;
• торцевые пластины со сторонами A и B — 2 шт.;
• упорные стаканы: тип A — 11 шт., тип B — 9 шт.;

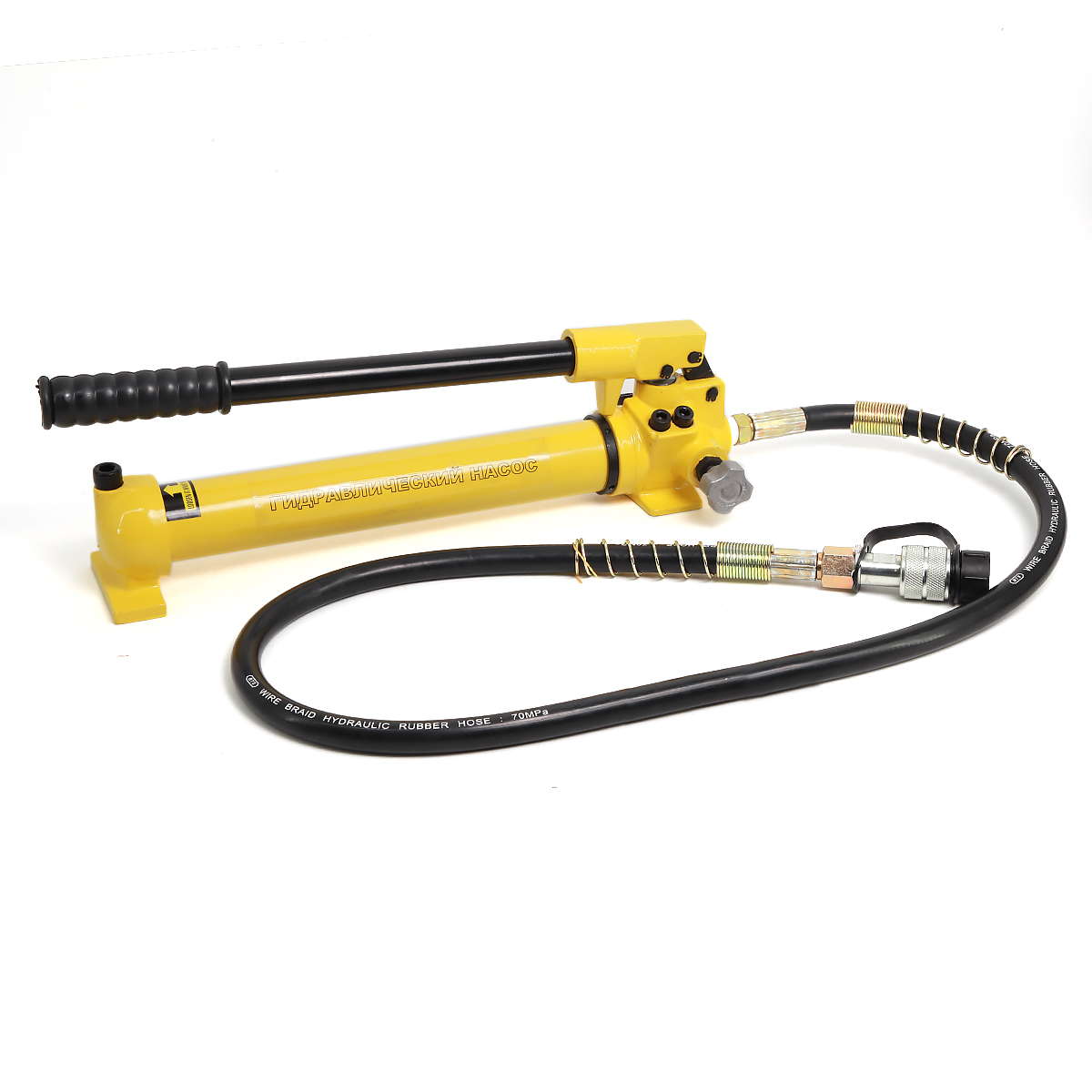

• ручной гидравлический насос, бак 0,6 л;

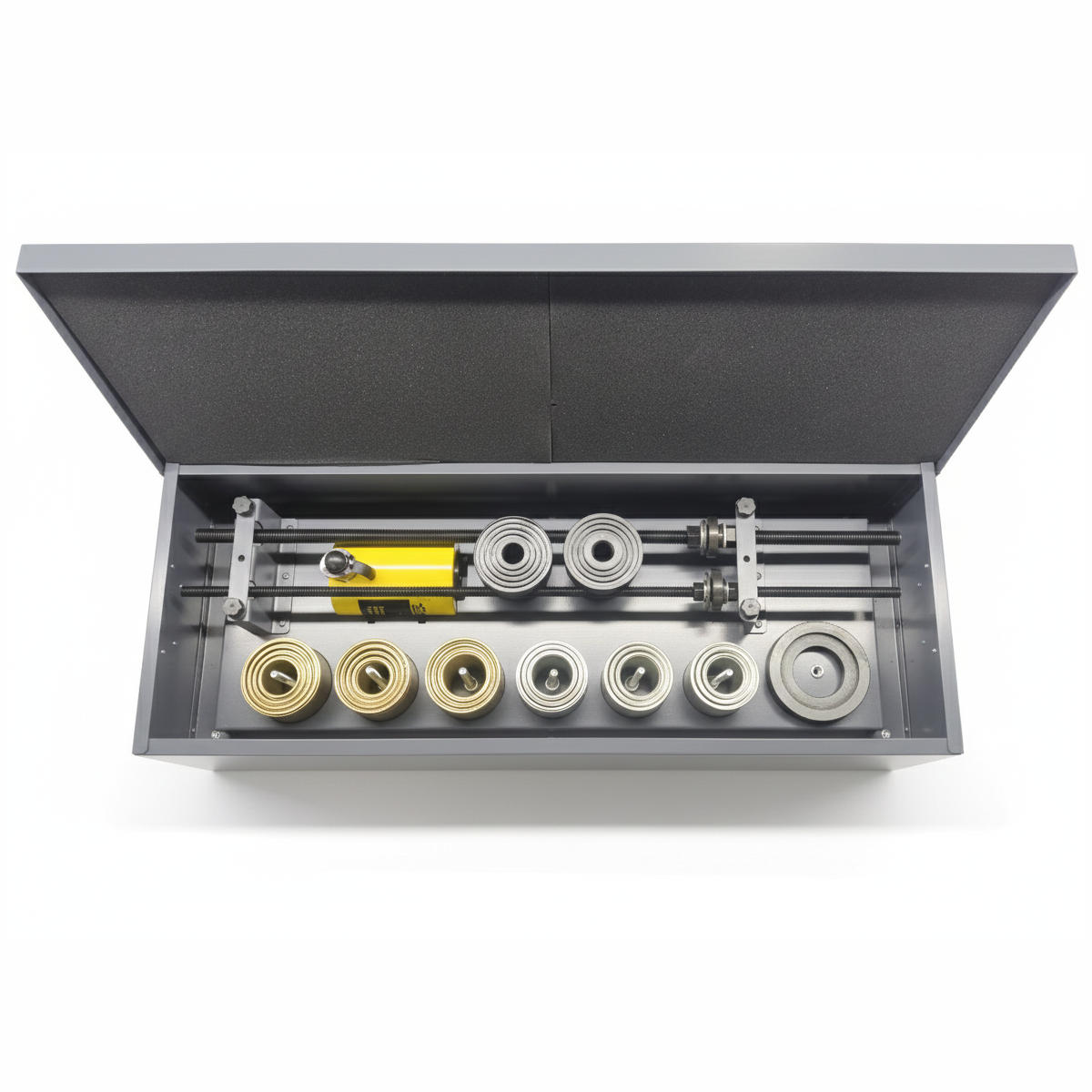

• кейс.

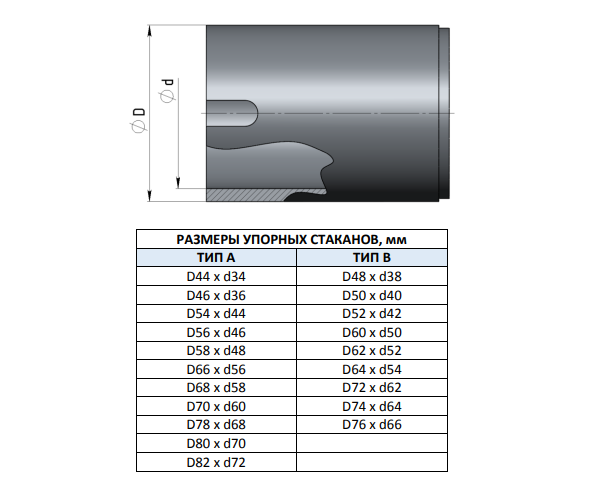

Размеры упорных стаканов

Технические характеристики выпрессовщика ODA-SA1442

Вопросы и ответы

Как понять, подойдёт ли он для моей детали?

Сравните её наружный и внутренний диаметр с размерами стаканов и посмотрите, есть ли подход к узлу. Модель машины роли не играет. Тип A закрывает 44–82 / 34–72 мм, тип B — 48–76 / 38–66 мм.

Можно ли им же запрессовать новую втулку?

Да. Тем же набором и выпрессовывают, и запрессовывают сайлентблоки, втулки и подшипники.

Чем отличается от ODA-A1339?

У ODA-A1339 20 т и ход 100 мм — он для крупных рессорных сайлентблоков грузовиков и автобусов диаметром 45–70 мм. ODA-SA1442 на 14 т с ходом 42 мм и 20 стаканами рассчитан на детали среднего размера.

Почему гидравлика лучше молотка?

Деталь идёт плавно, без ударов: посадочное место не деформируется, втулка не перекашивается.

Для чего пластины A и B?

Под свой тип стаканов: на ступенчатую сторону A ставят золотые стаканы типа A, на сторону B — серебряные типа B.

Какое масло заливать?

Индустриальное И-20А или его аналог. В цилиндр масло доливают через штуцер БРС, в бак насоса — через заливную горловину.

Как выпрессовать сайлентблок?

Соедините насос с цилиндром через БРС, проверьте масло и прогоните систему вхолостую. Подберите шпильку и пару стаканов, наденьте их на деталь концом с прорезью, ступенчатым — в торцевую пластину. Соберите пакет на шпильке с шайбами-центрователями, выберите зазоры гайками, слегка поднимите давление, проверьте соосность и выдавливайте.

Что важно для безопасности?

Не стойте на оси детали, пока цилиндр под давлением: сорвавшаяся деталь летит с большой энергией. Работайте в средствах защиты, не перегибайте шланги и не носите оборудование за них. Если появился перекос — остановитесь и выровняйте пакет.

Какая гарантия?

24 месяца со дня продажи. Для гарантийного обращения нужны изделие с серийным номером и чек с датой продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
