Выпрессовщик шкворней грузовиков 100 тонн ОДА Сервис ODA-C1339

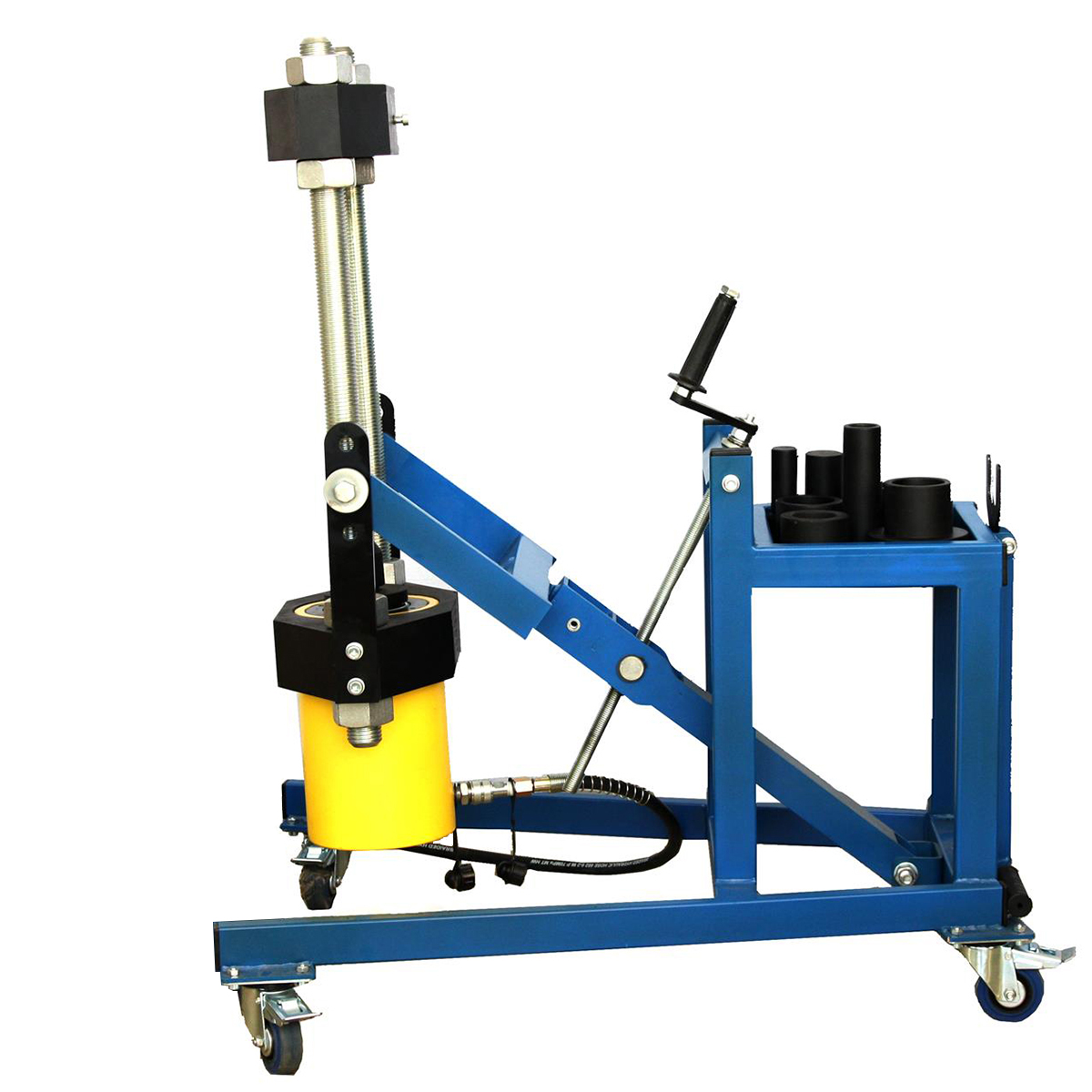

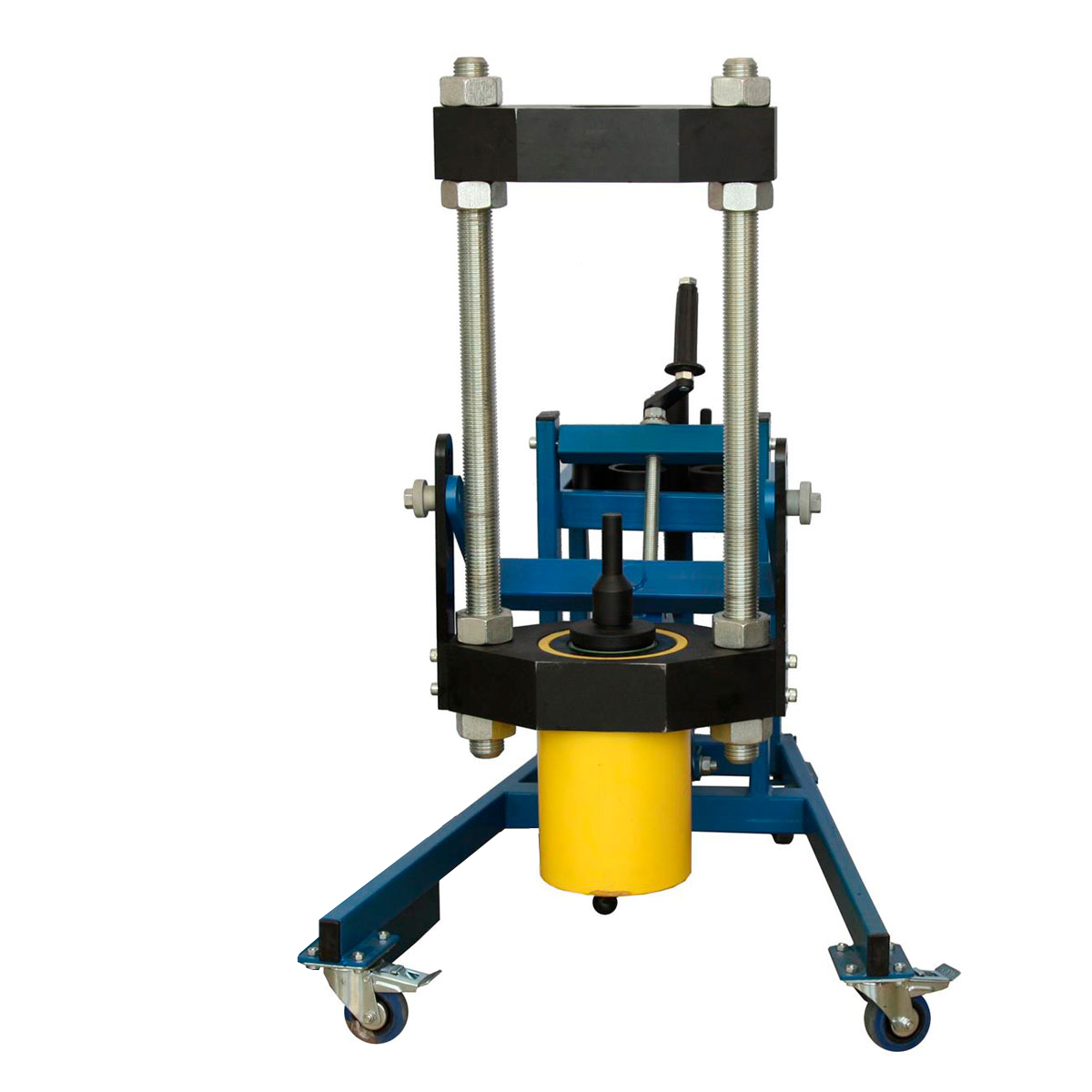

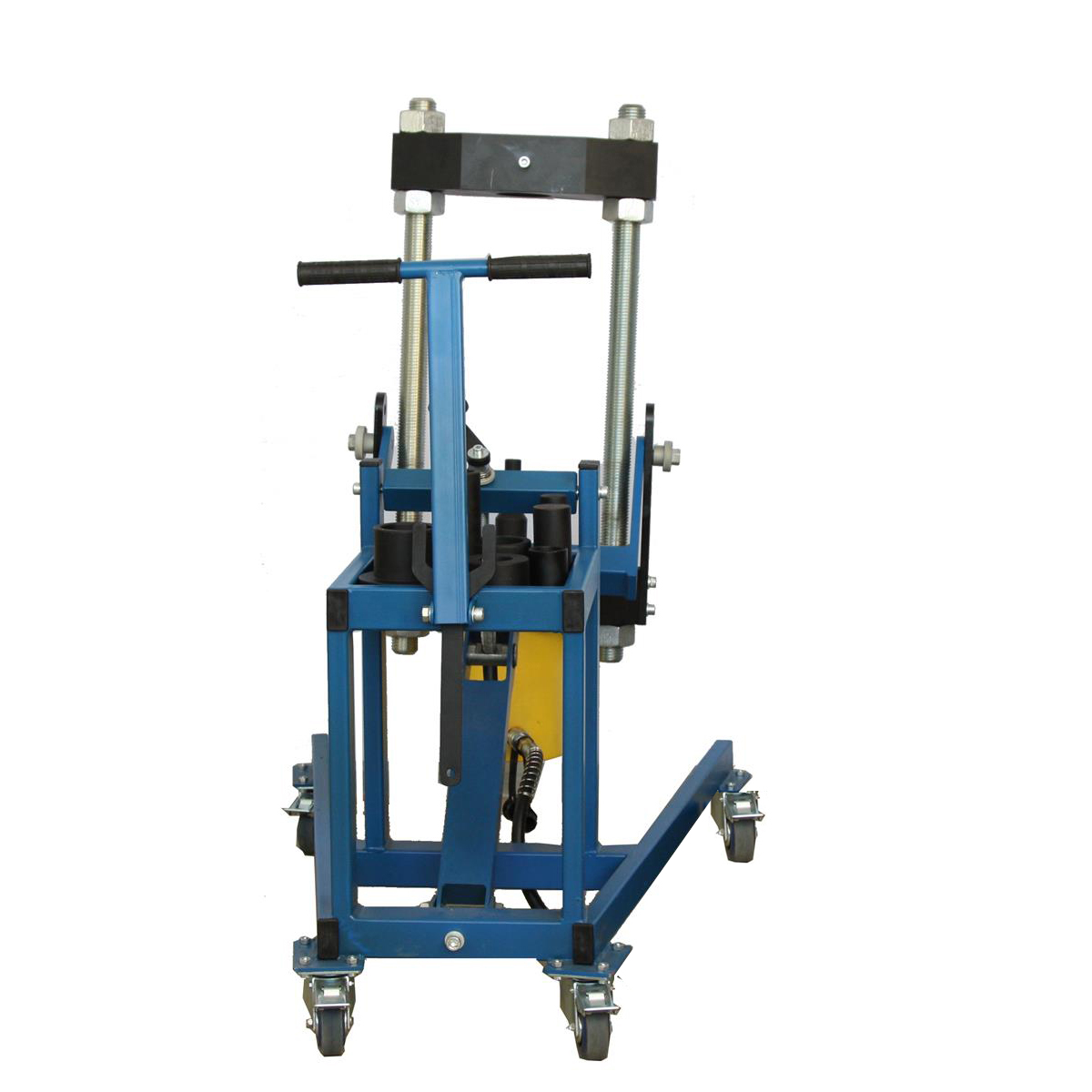

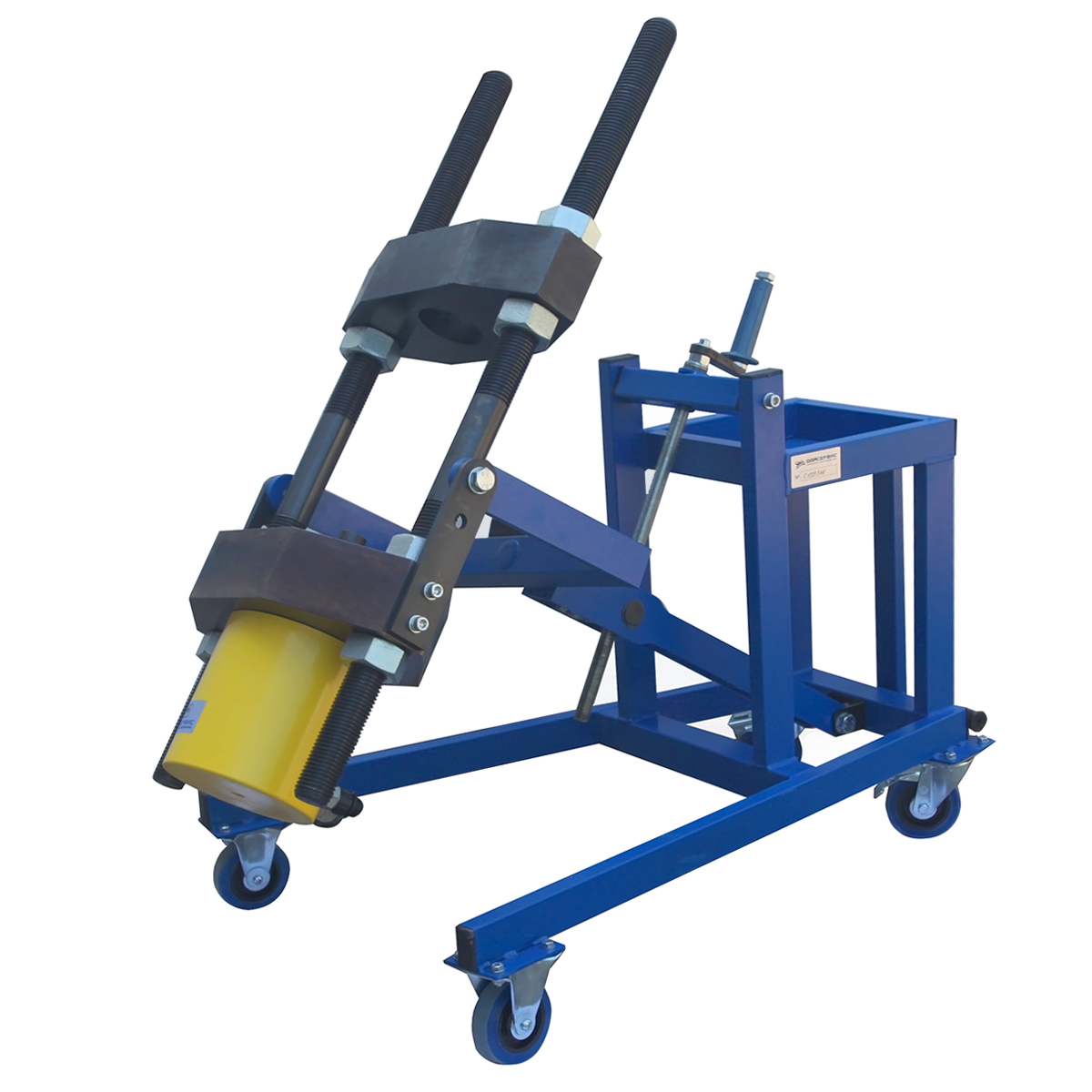

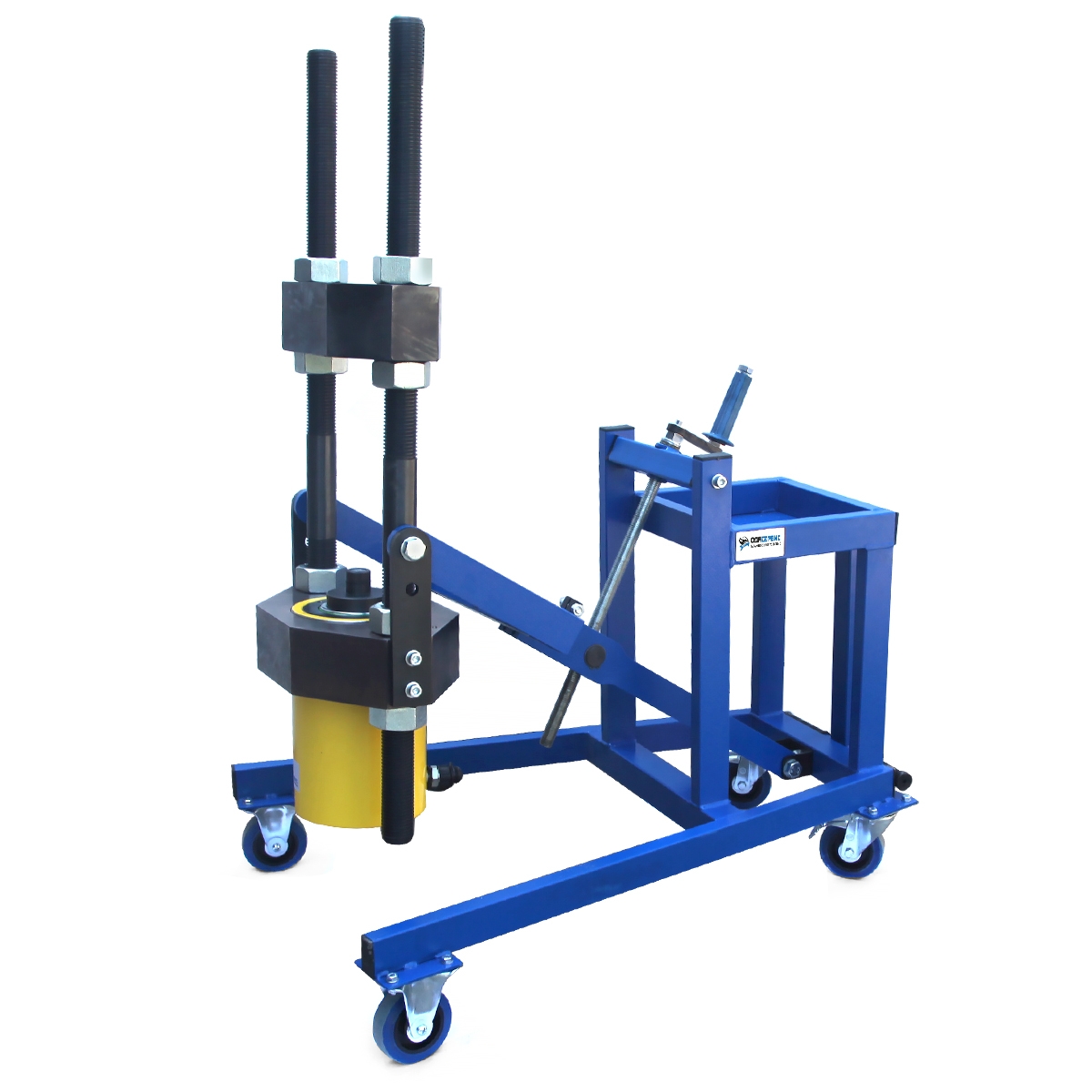

Выпрессовщик шкворней грузовиков 100 тонн ОДА Сервис ODA-C1339 — мобильный гидравлический пресс на тележке для замены шкворней до 60 мм прямо на грузовике — передняя балка остаётся на месте. Усилие 100 т даёт насос с пневмоприводом от воздуха 6–9 бар, а подъёмный механизм выставляет цилиндр на высоту шкворня; рабочее пространство 540 × 218 мм, ход штока 150 мм.

Где пригодится

• выпрессовка прикипевших и туго сидящих шкворней поворотных цапф;
• запрессовка новых шкворней при ремонте передней подвески;
• ремонт шкворневого узла без снятия передней балки;
• КамАЗ, МАЗ, ГАЗ, ЗИЛ, ЛиАЗ, Ikarus, MAN, Mercedes-Benz, Scania, Volvo, корейские и китайские грузовики.

Чем удобна модель

• 100 тонн — запас усилия для закисших шкворней тяжёлой техники;

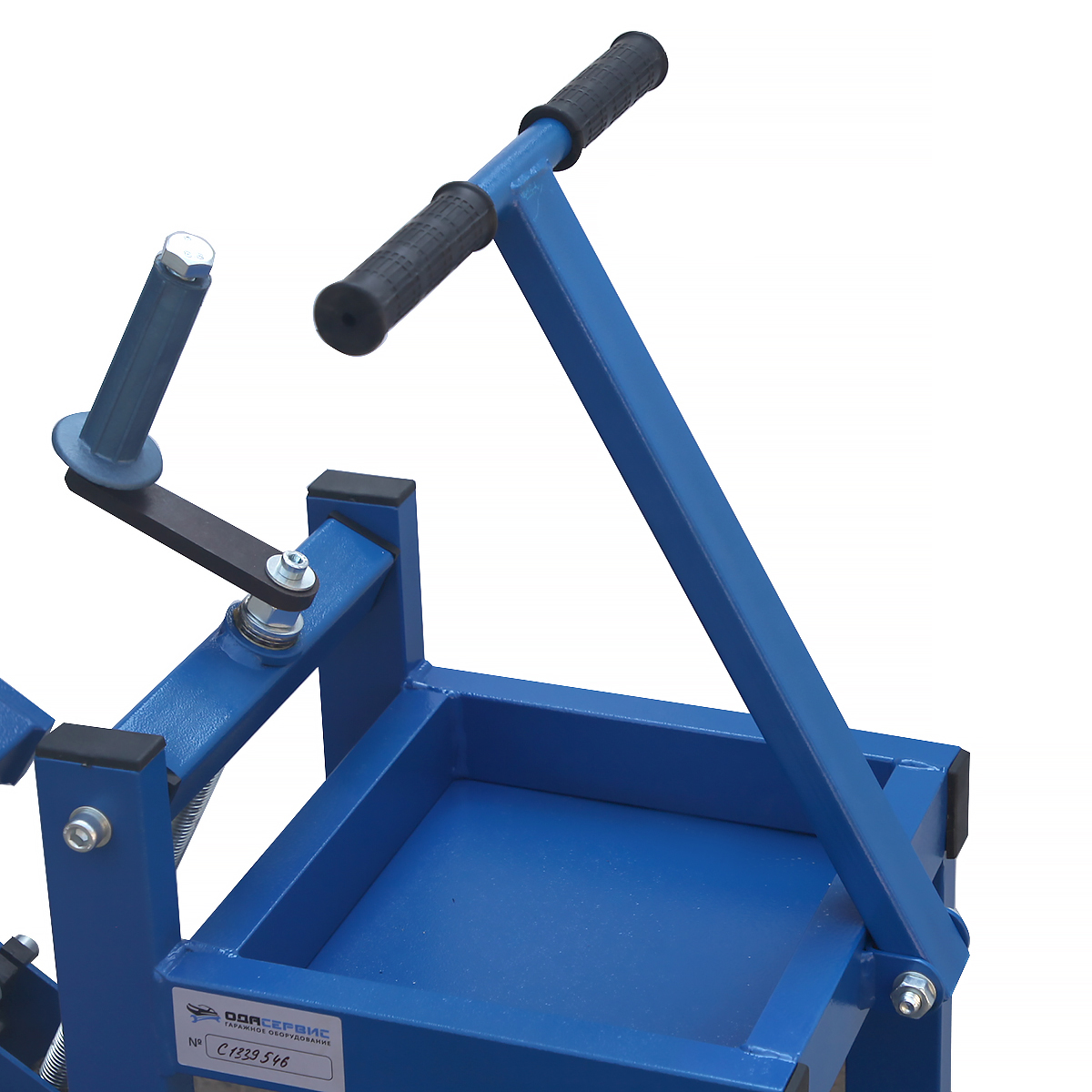

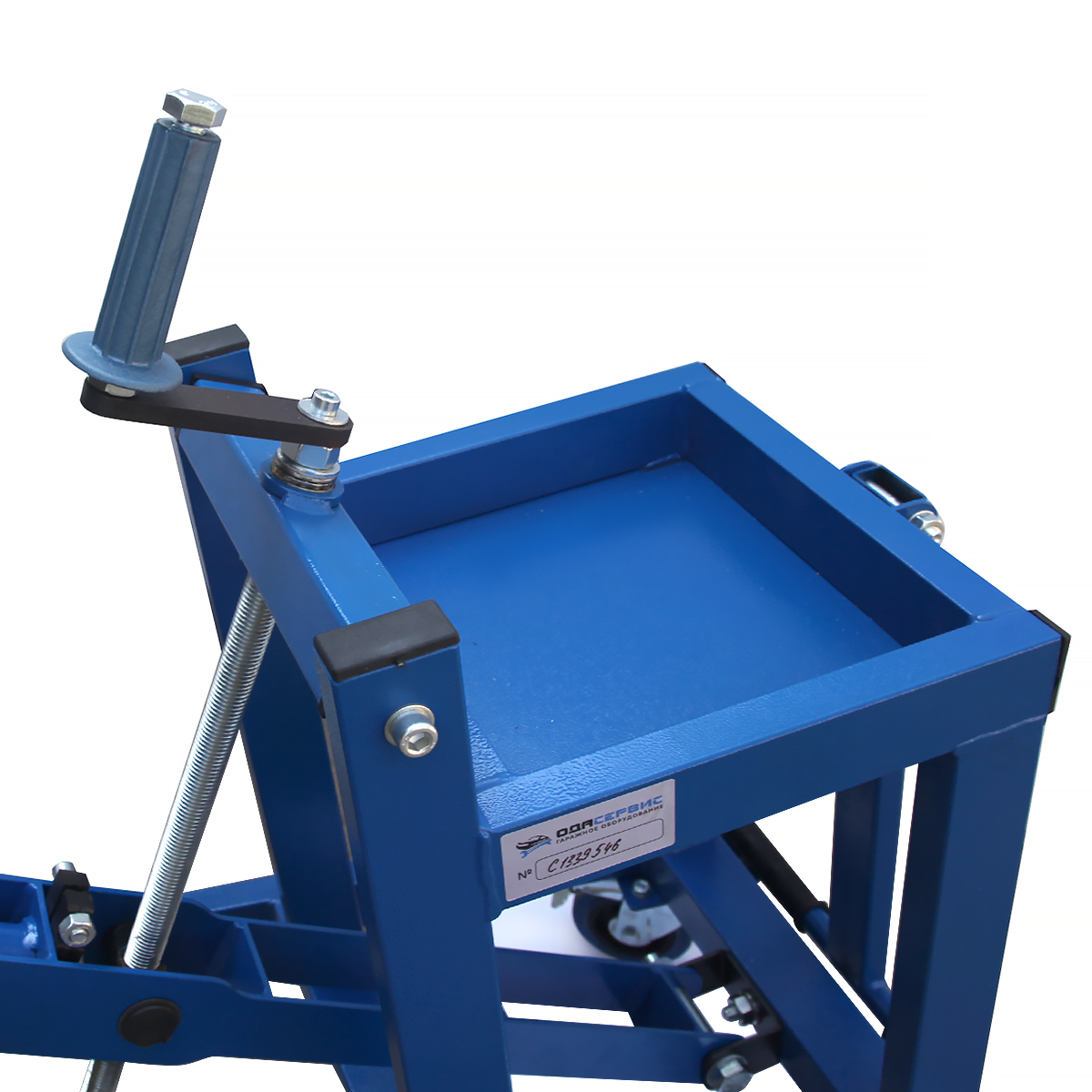

• подъёмный механизм с рукояткой — цилиндр поднимают на высоту шкворня и фиксируют угол наклона;

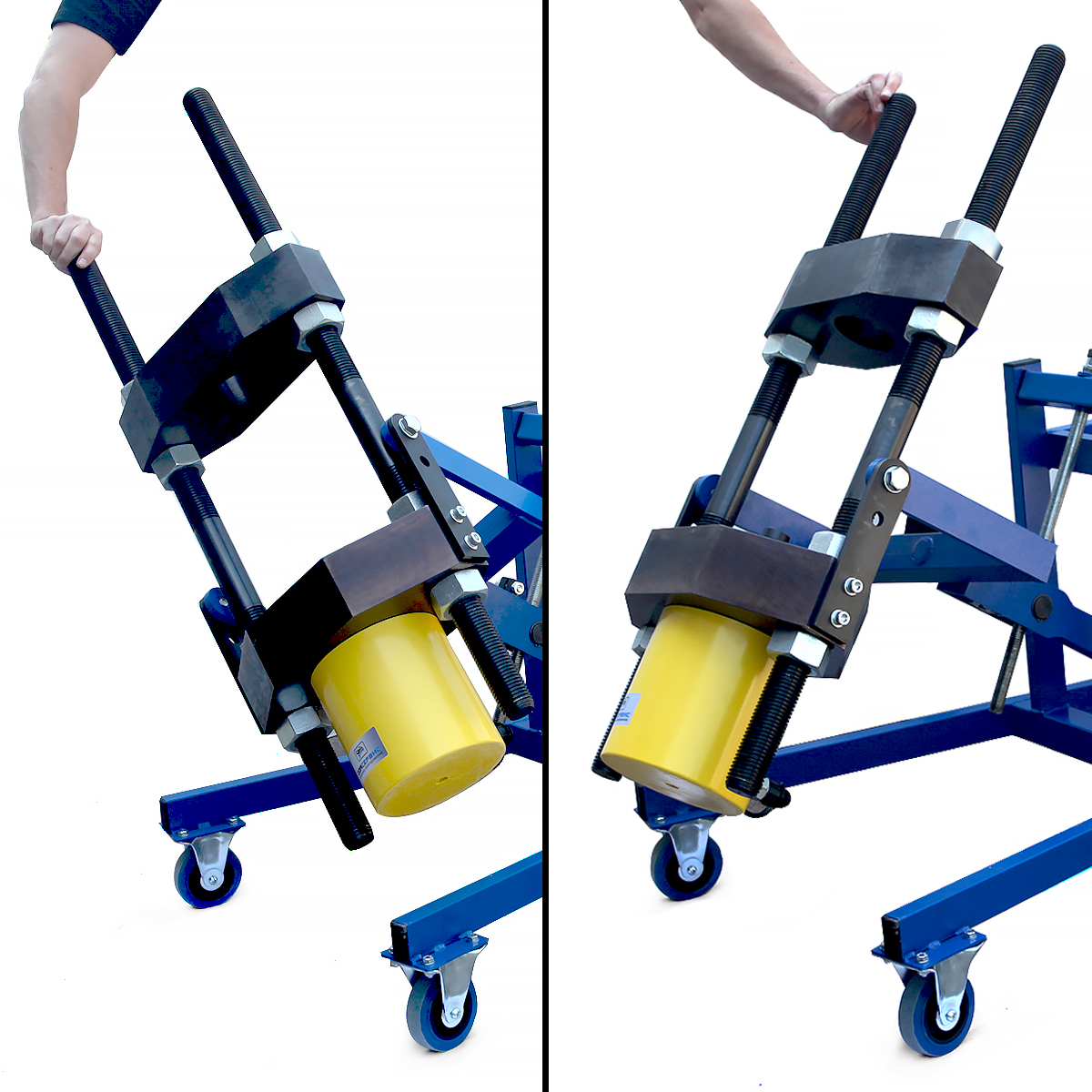

• поворот на 360° вокруг оси стрелы — шток точно встаёт по оси шкворня;

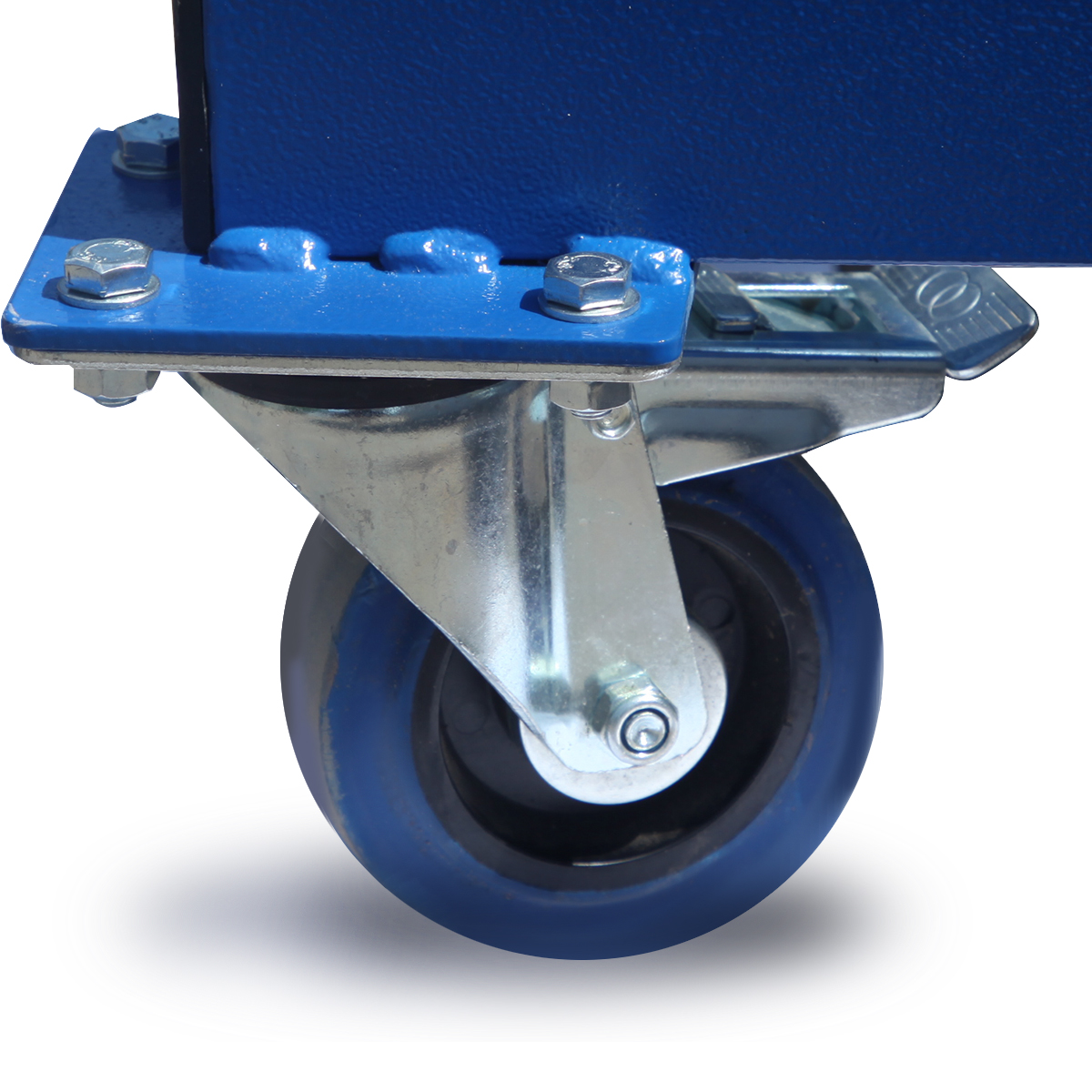

• 4 поворотных колеса — пресс легко закатить в колёсную нишу;

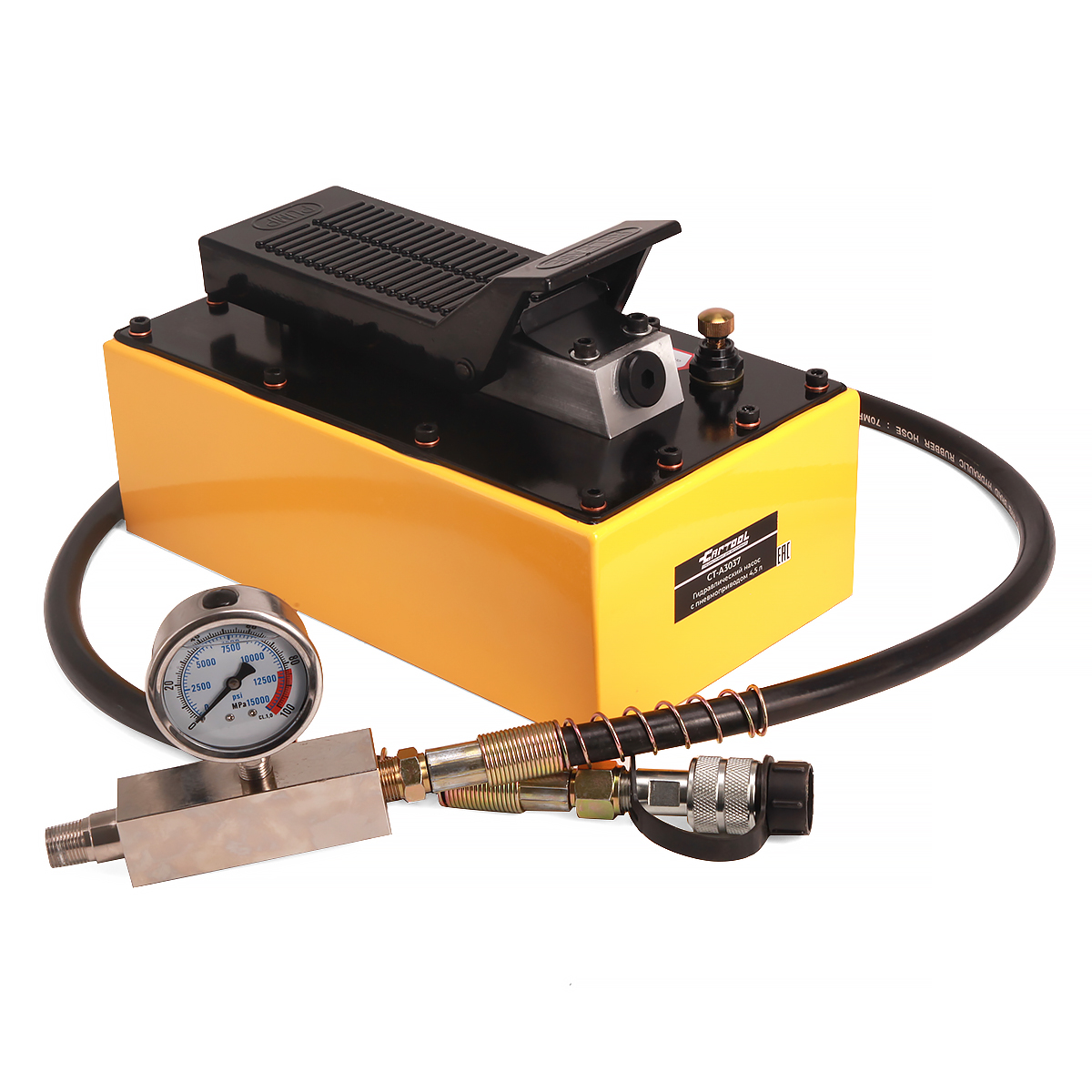

• быстроразъёмное соединение и коллектор с манометром — рукав насоса подключают от руки, заклинивший шкворень видно по манометру; шток возвращает пружина.

Рабочая зона и соседи

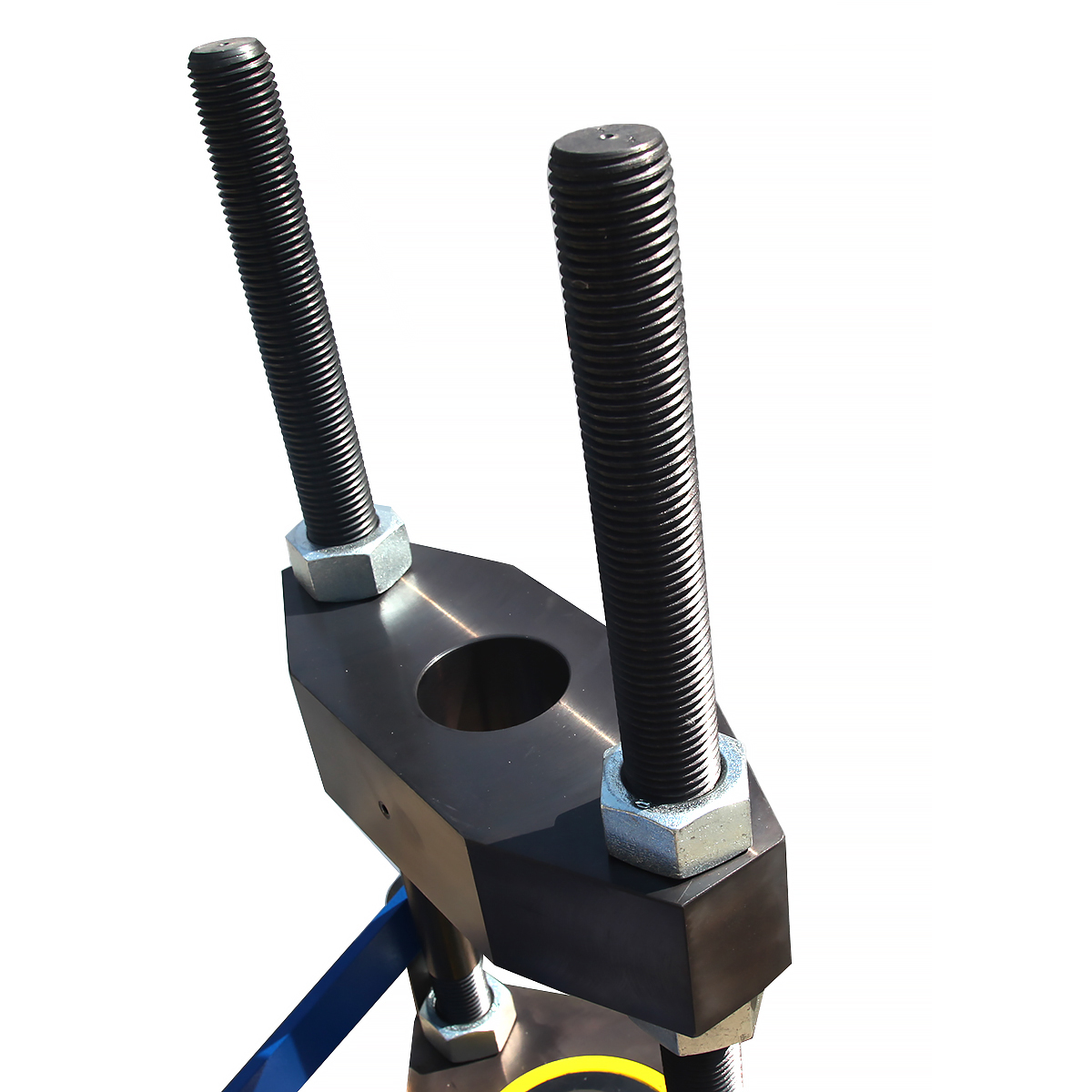

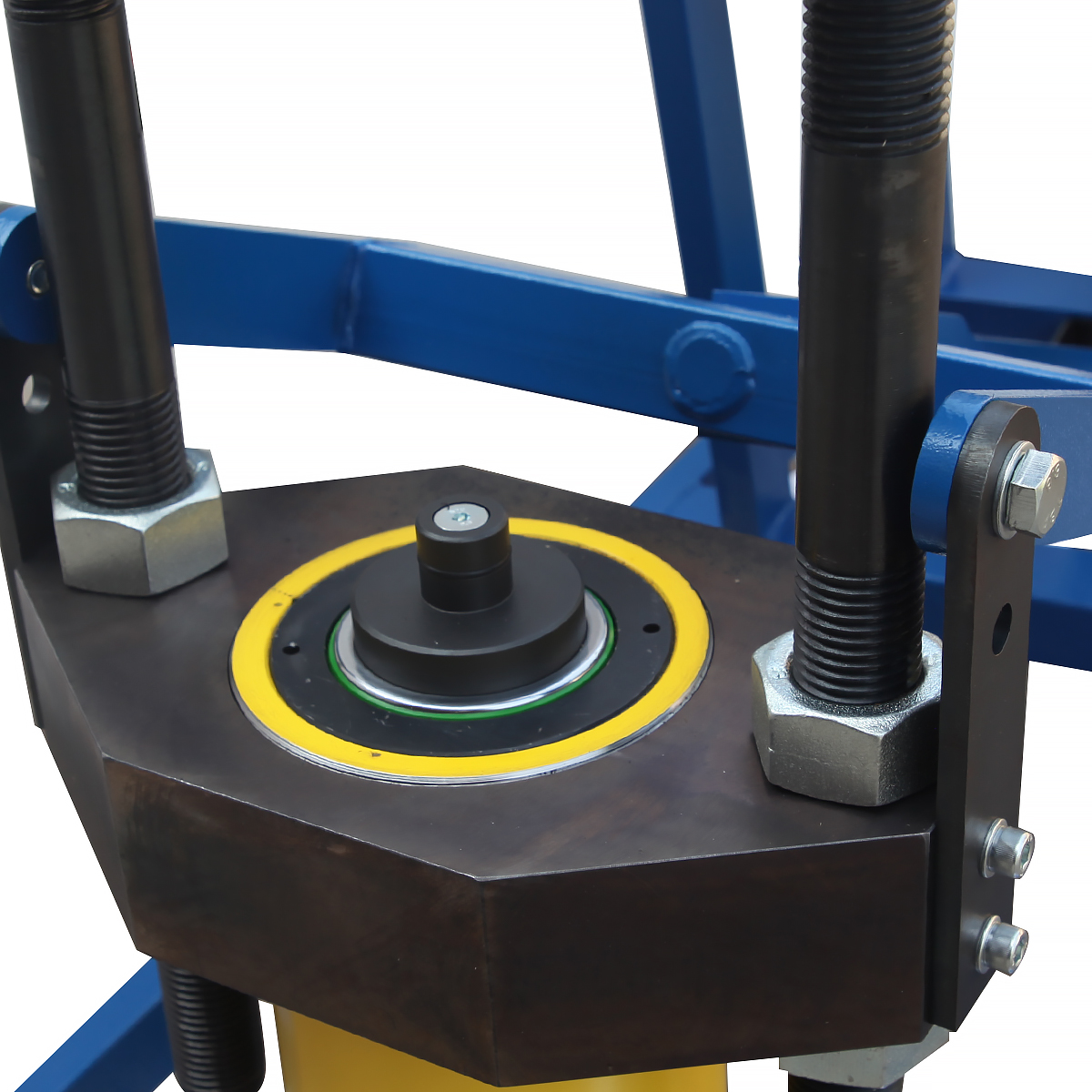

Шпильки длиной 1000 мм стоят на 300 мм по осям (260 мм в просвете), суппорт шириной 140 мм с отверстием 80 мм. Пять пуансонов ведут шкворень по оси штока, четыре упорные втулки принимают его на выходе; оснастку можно докупить. Работает на масле И-20А от −10 до +50 °C, вес — 150 кг, упаковка 1250 × 850 × 1230 мм. Для крупных балок — ODA-C1340: просвет 320 мм, 365 мм по осям, 170 кг. Лёгкий ODA-D1339 на 50 т весит 60 кг, без тележки, насос к нему отдельно; ступицы и шкворни одним комплектом — ODA-DST5010G.

Что ещё пригодится:

• пневмолиния 6–9 бар для насоса;
• индустриальное масло И-20А или аналог;
• дополнительные пуансоны и упорные втулки — сверх базового набора;
• газовая горелка — прогреть балку, если шкворень не идёт.

Комплект поставки

• выпрессовщик в сборе;
• тележка на колёсах с подъёмным механизмом;

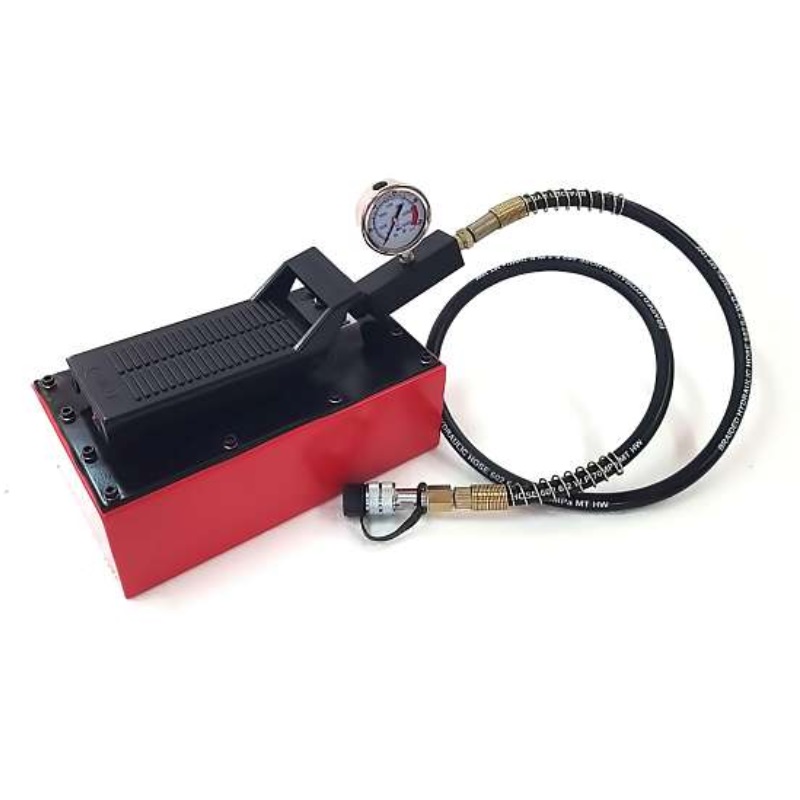

• гидравлический насос с пневмоприводом;
• рукав высокого давления;

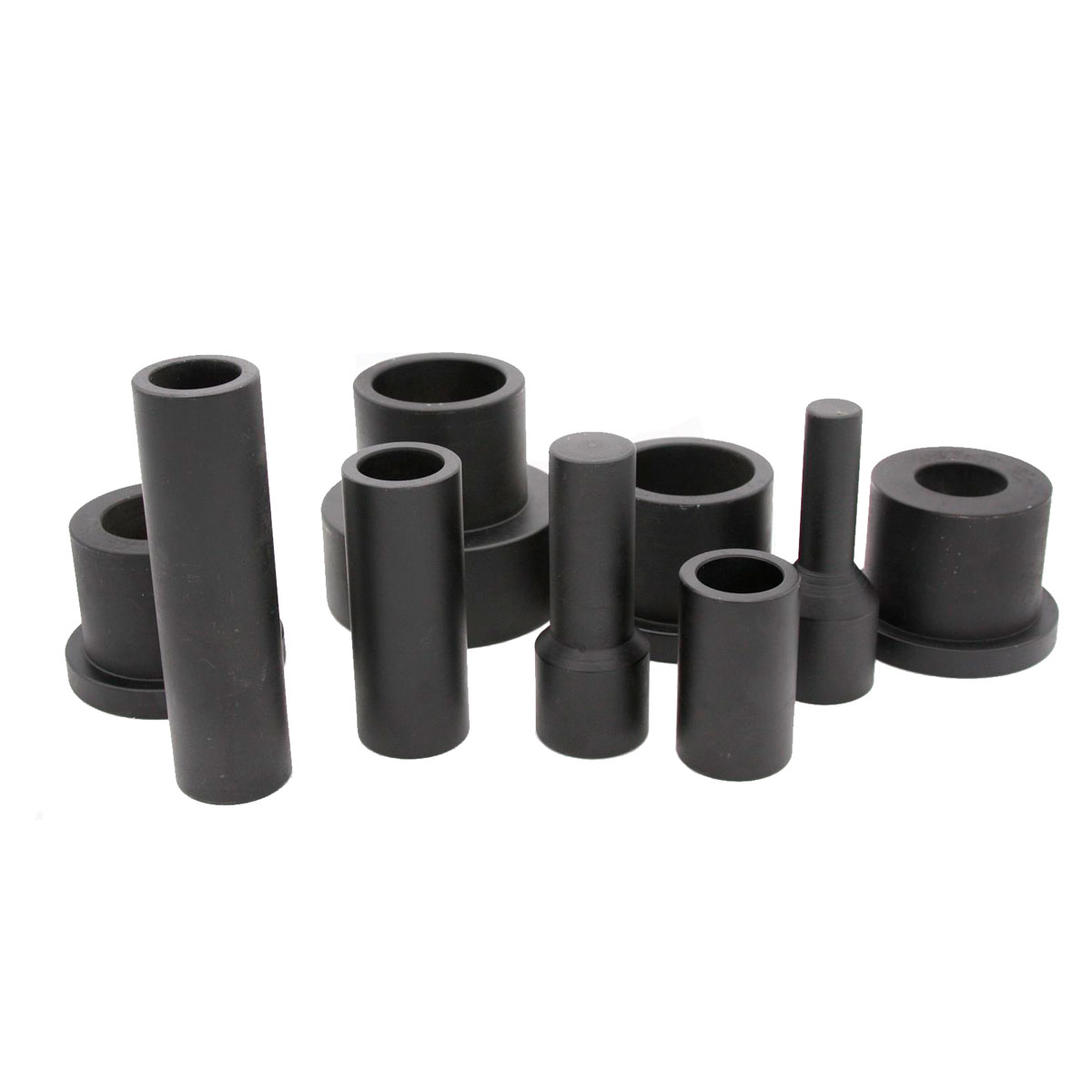

• пуансоны — 5 шт., упорные втулки (оправки) — 4 шт.;
• коллектор с манометром и ключ для гаек.

Сравнительная таблица

Наименование	Выпрессовщик шкворней 50 тонн ОДА Сервис ODA-D1339 99 000 ₽ В корзину	Выпрессовщик шкворней грузовиков 100 тонн ОДА Сервис ODA-C1339 269 000 ₽ В корзину	Выпрессовщик шкворней грузовиков 100 тонн 320 мм ОДА Сервис ODA-C1340 289 900 ₽ В корзину
Усилие, тонн	50	100	100
Расстояние между установочными шпильками, мм	165	260 в просвете, 300 по осям	320 в просвете, 365 по осям
Рабочее пространство (высота х ширина), мм	460 x 165	540 х 218	540 х 320
Суппорт: ширина / отверстие, мм	отверстие 80	140 / 80	140 / 80
Длина шпилек, мм	650	1000	1000
Максимальный диаметр шкворня, мм	60	60	60
Ход штока (влияет на скорость работы), мм	150	150	150
Объём цилиндра, см³	1147
Кол-во колес телеги	нет	4 поворотных	4 поворотных
Угол поворота вокруг оси бабки	нет	360	360
Кол-во пуансонов	3 и упорная втулка	9: 5 пуансонов и 4 упорные втулки	9 вместе с упорными втулками
Тип насоса для цилиндра	Опция	Пневмо	Пневмо
Давление воздуха для насоса, бар	—	6–9	6–9
Коллектор с манометром	нет	+	+
Возврат штока	Пружина	Пружина	Пружина
Рабочая жидкость	Масло индустриальное И-20А или аналог	Масло индустриальное И-20А или аналог	Масло индустриальное И-20А или аналог
Температура эксплуатации	-10° + 50° С	-10° + 50° С	-10° + 50° С
Габаритные размеры упаковки (ДхШхВ), мм	850х450х1000	1250х850х1230	1250х850х1230
Вес нетто, кг	60	150	170
Гарантия	24 мес., на гидроцилиндр — 24 мес.	24 мес., на гидроцилиндр и насос — 24 мес.	24 мес., на гидроцилиндр и насос — 24 мес.

Вопросы и ответы

Подойдёт ли для шкворней КамАЗа?

Да, если шкворень до 60 мм, а балка и цапфа проходят в проём 540 × 260 мм (высота × просвет между шпильками).

Какой компрессор нужен?

Пневмолиния 6–9 бар — от неё работает насос с пневмоприводом.

Чем отличается от ODA-C1340?

У ODA-C1340 шпильки шире — 320 мм в просвете (365 мм по осям) против 260 мм (300 мм по осям), под крупные балки и цапфы; весит он 170 кг. Усилие 100 т, ход 150 мм и шкворни до 60 мм одинаковые.

Есть ли модель легче, без тележки?

Да, ODA-D1339 на 50 т весит 60 кг, но насос к нему покупают отдельно. И ступицы, и шкворни снимает ODA-DST5010G.

Шкворень не выходит — что делать?

Если давление по манометру растёт, а шток стоит, остановитесь и сбросьте давление. Прогрейте балку горелкой в месте посадки шкворня и продолжайте.

Какое масло заливать?

Индустриальное И-20А или аналог: в цилиндр — через штуцер БРС, в бак насоса — через заливное отверстие.

Как выпрессовать шкворень?

Прикрутите колёса к раме, выставьте суппорт и бабку гайками — на обеих шпильках на одинаковом расстоянии от концов. Подсоедините рукав к цилиндру, дайте воздух 6–9 бар, проверьте масло в насосе и цилиндре. Подберите пуансон и втулку, рукояткой выставьте цилиндр по оси шкворня, зафиксируйте угол и выпрессуйте шкворень, следя за ходом штока.

Как обслуживать пресс?

Перед каждой работой осматривайте детали и крепёж, периодически — сварные швы; при перекосах и повреждениях не работайте. Подъёмный винт и оси вилки смазывайте пластичной смазкой, храните под навесом или в помещении.

Что изменилось в текущей версии?

Переделана гидравлическая педаль и добавлен манометр.

Где ремонтируют оборудование ОДА Сервис?

В сервисном центре Car-Tool. Для гарантии нужны изделие с серийным номером и чек с датой продажи.

Какая гарантия?

24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
