Набор съемников для шлангов Car-Tool CT-3002

Набор съемников для шлангов Car-Tool CT-3002 — 25 инструментов для быстроразъёмных муфт топливных трубок и магистралей кондиционера: шесть алюминиевых съёмников от 5/16″ до 7/8″, ножничный на два размера, 14 пластиковых и 4 под пружинные фиксаторы. Съёмник раздвигает защёлку изнутри муфты, и трубка выходит, а фиксатор остаётся целым — на Ford, GM, Chrysler, VAG и машинах других марок.

Где пригодится

• демонтаж топливного фильтра, рампы и магистральных трубок;
• замена компрессора, конденсатора или испарителя кондиционера, где трубки держат пружинные фиксаторы;
• разъединение трубок перед промывкой контура аппаратом CT-M1034;
• ремонт топливной системы и климата на Ford, GM, Chrysler, VAG и других автомобилях.

Чем удобна модель

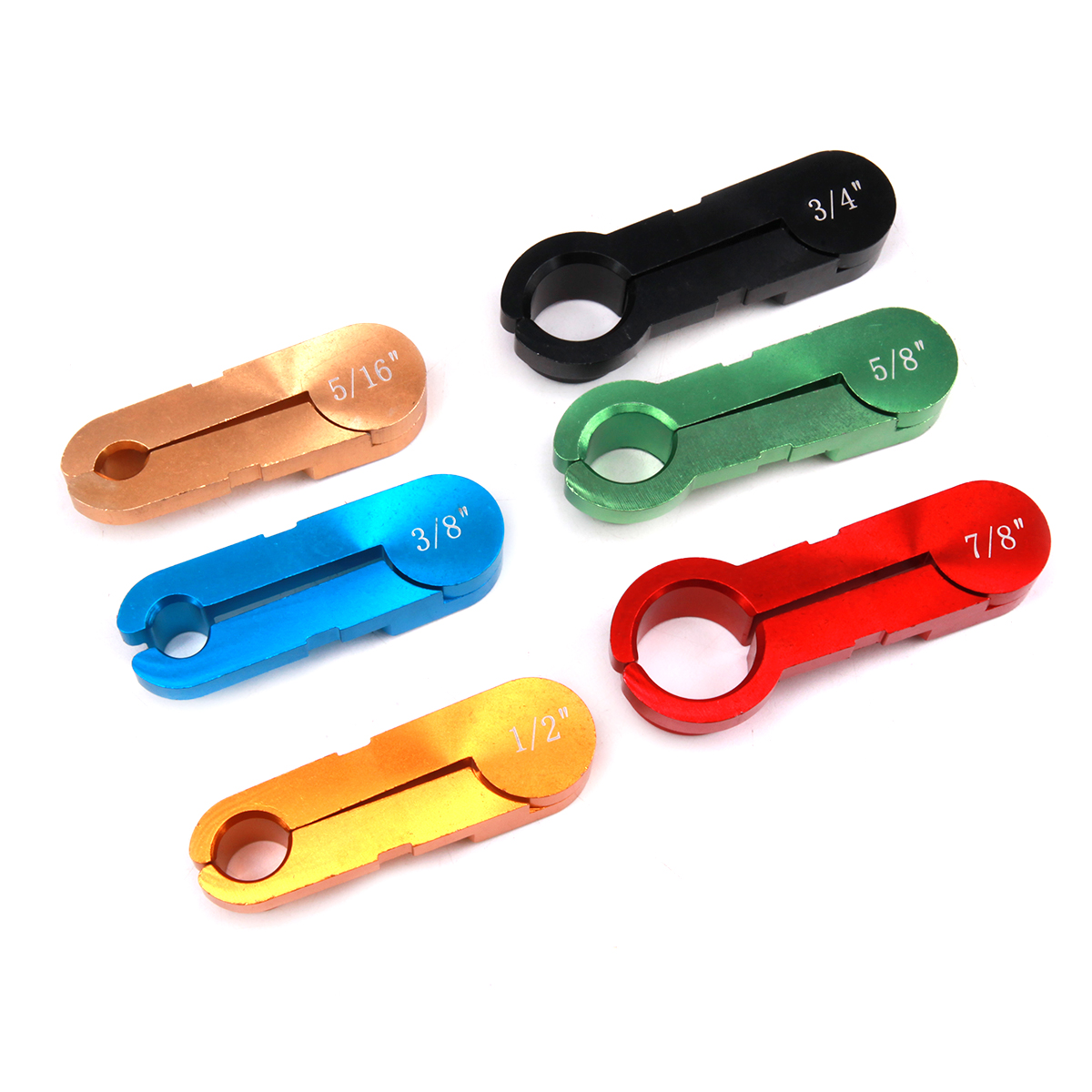

• 6 алюминиевых съёмников 5/16″, 3/8″, 1/2″, 5/8″, 3/4″ и 7/8″ — у каждого свой цвет и выбитый размер, нужный находится без примерки;

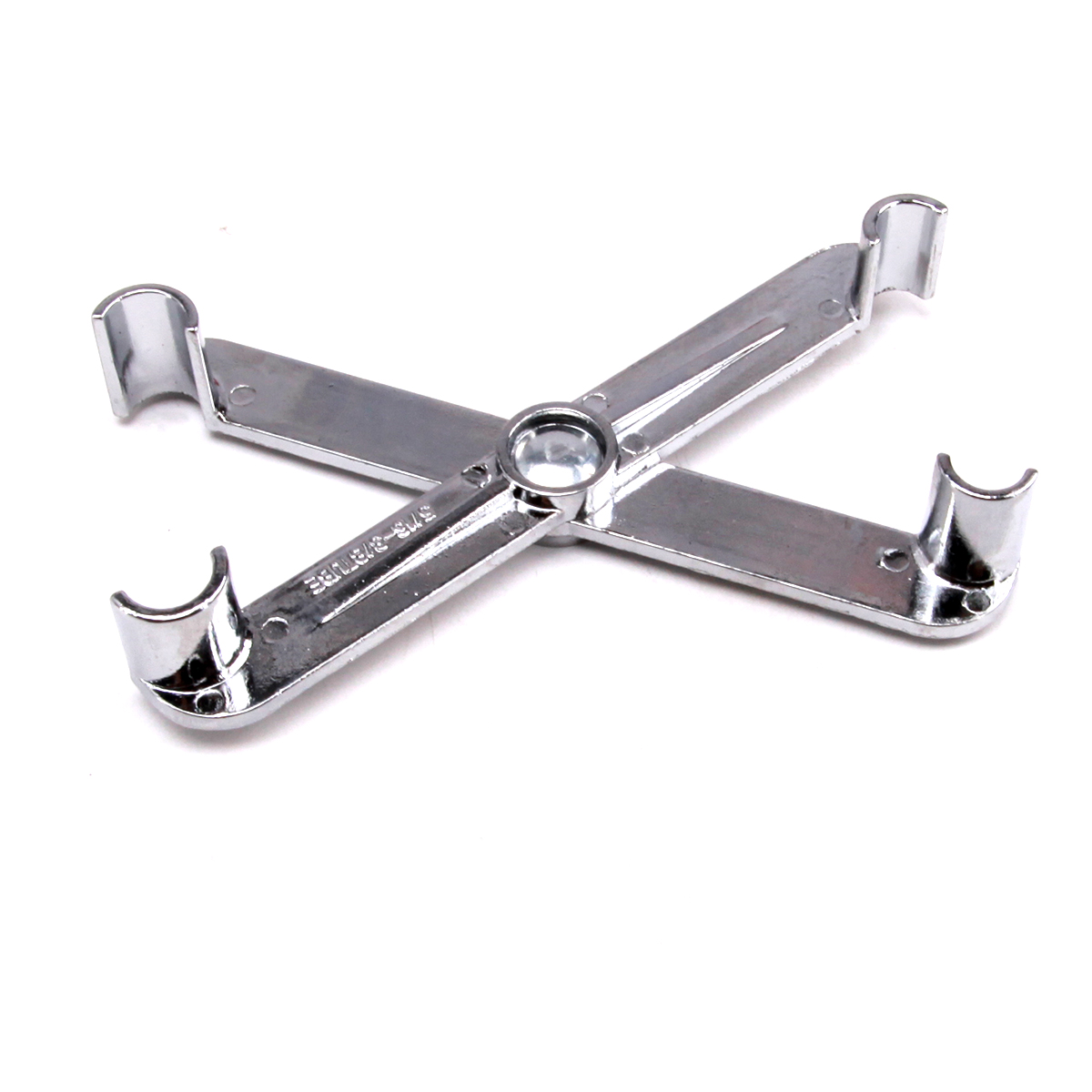

• ножничный съёмник на 5/16″ и 3/8″ — раскрывается и садится на трубку сбоку, а два ходовых размера топливных трубок закрывает один инструмент;

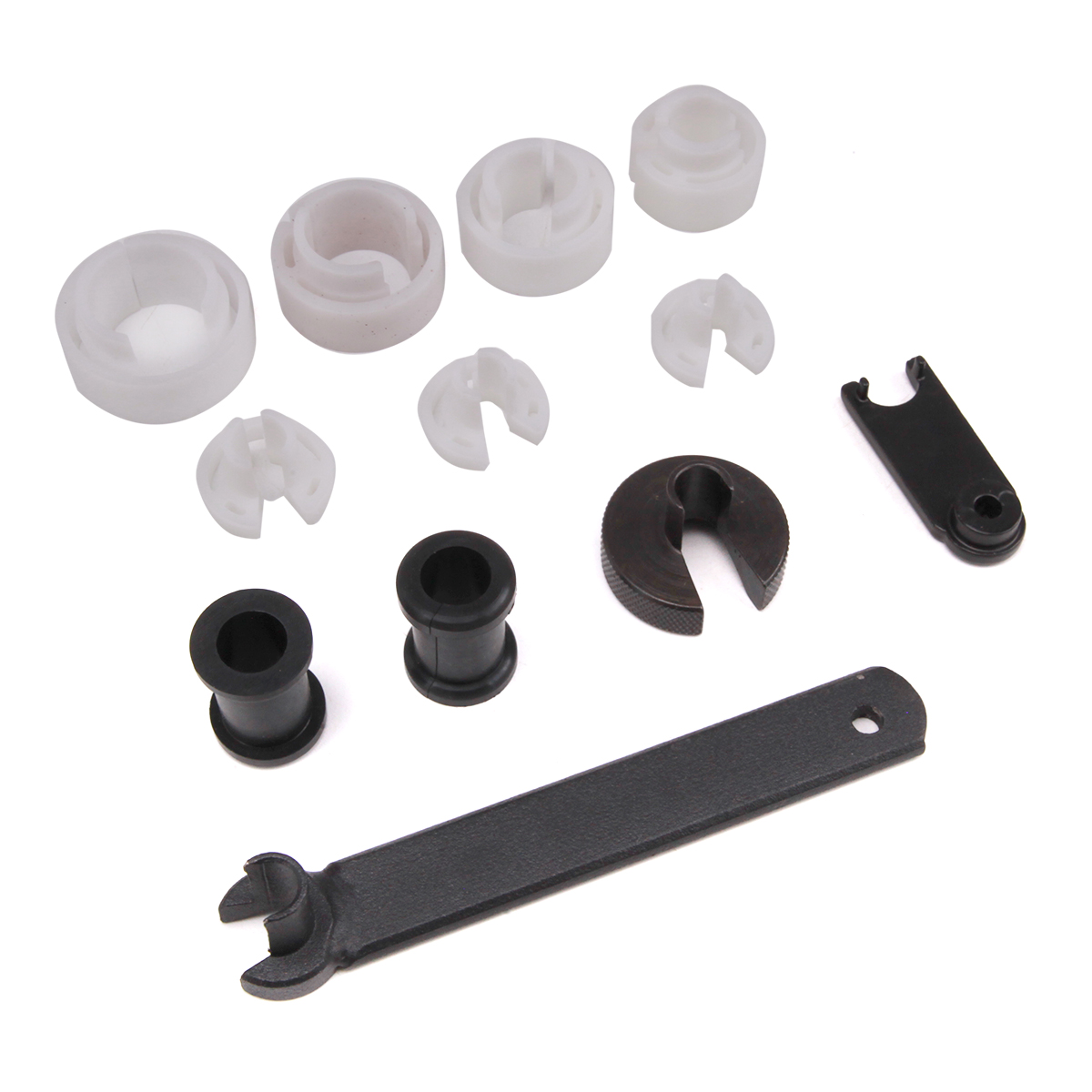

• 14 пластиковых съёмников — мягкий материал не царапает трубку; годятся и для топлива, и для кондиционера;

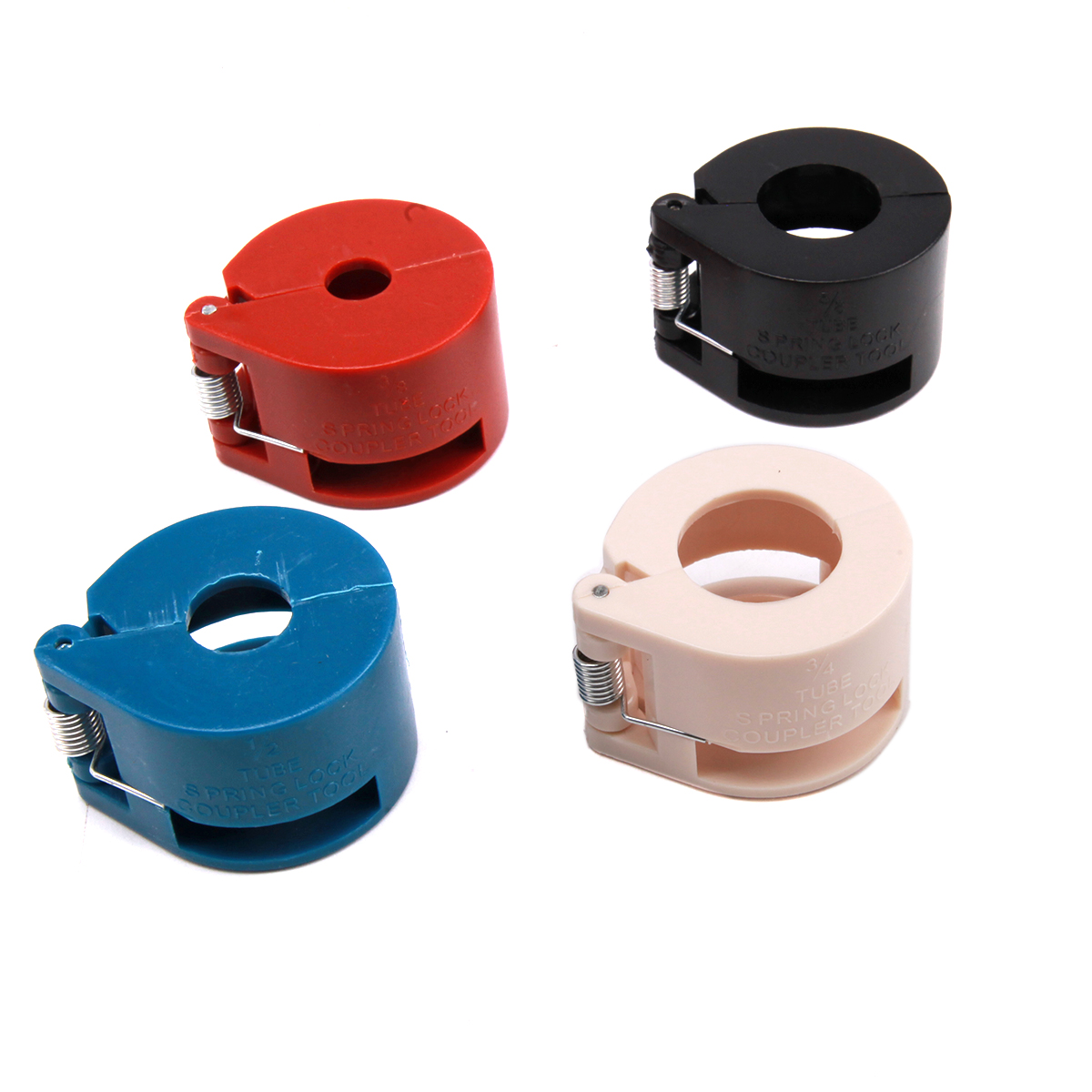

• 4 съёмника пружинных фиксаторов — для муфт с пружинным замком;

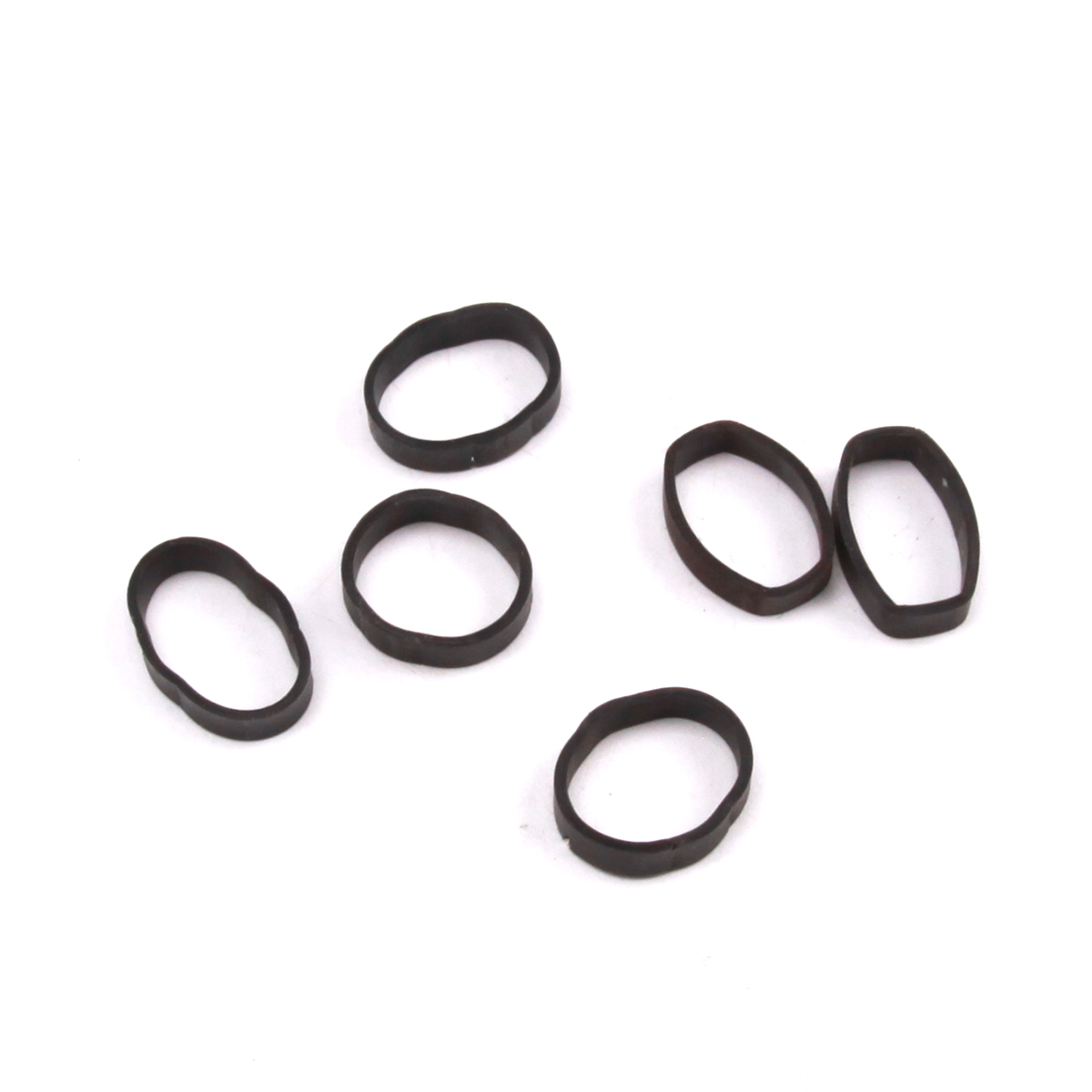

• 6 резиновых уплотнителей — плоские резиновые элементы оснастки;

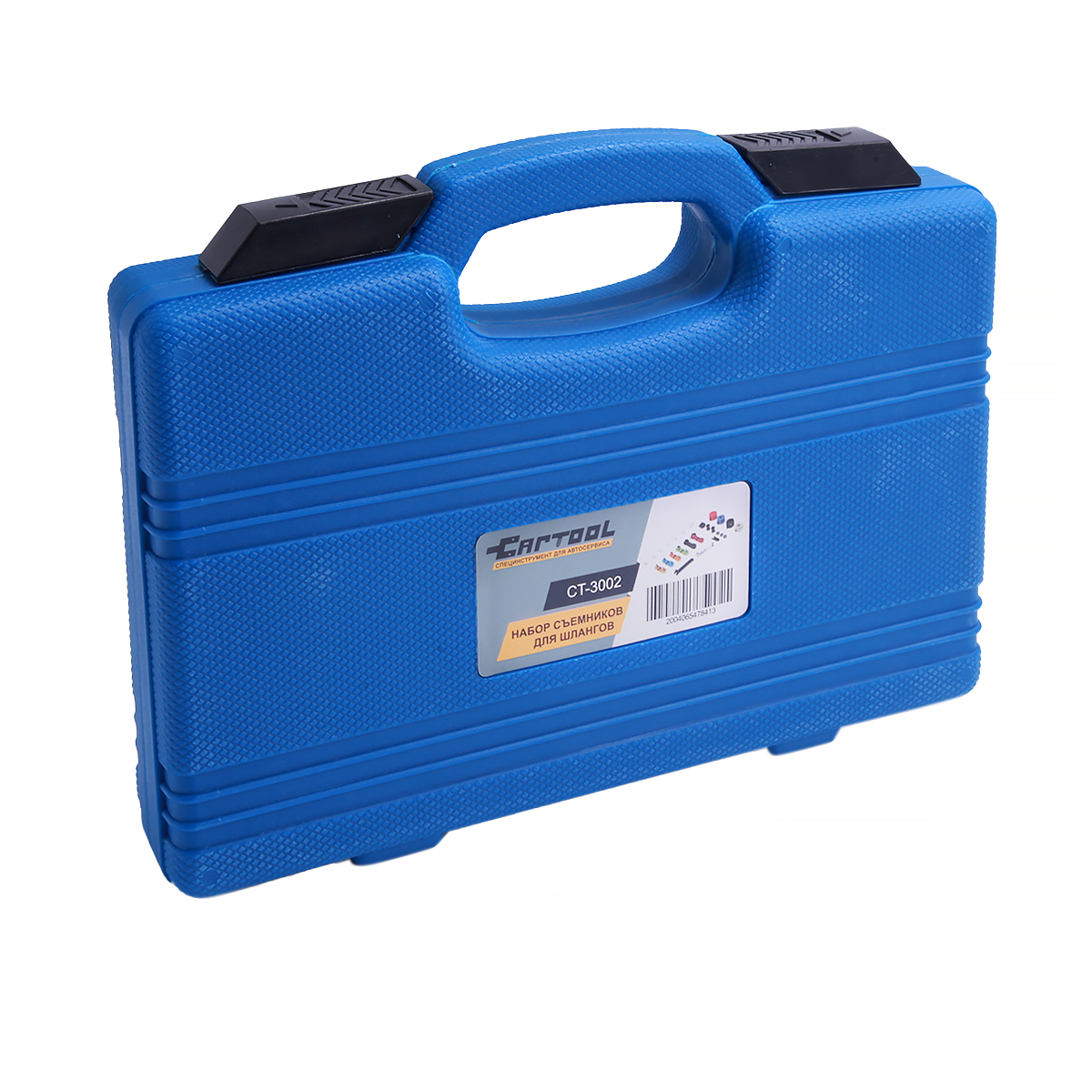

• кейс — все 25 съёмников хранятся вместе, каждый на своём месте.

Как подобрать съёмник

Размер определяют по диаметру трубки и типу фиксатора, а марка машины сама по себе подсказка слабая: муфты у одного производителя встречаются разные. После сборки соединение проверяют течеискателем CT-M1014, а уплотнительные кольца ставят новые из набора CT-8325.

Что ещё пригодится:

• CT-8325 — комплект уплотнительных колец для сборки соединений;
• CT-M1014 — течеискатель для контроля герметичности после сборки;
• CT-M1034 — аппарат для промывки контура кондиционера, перед которой трубки разъединяют.

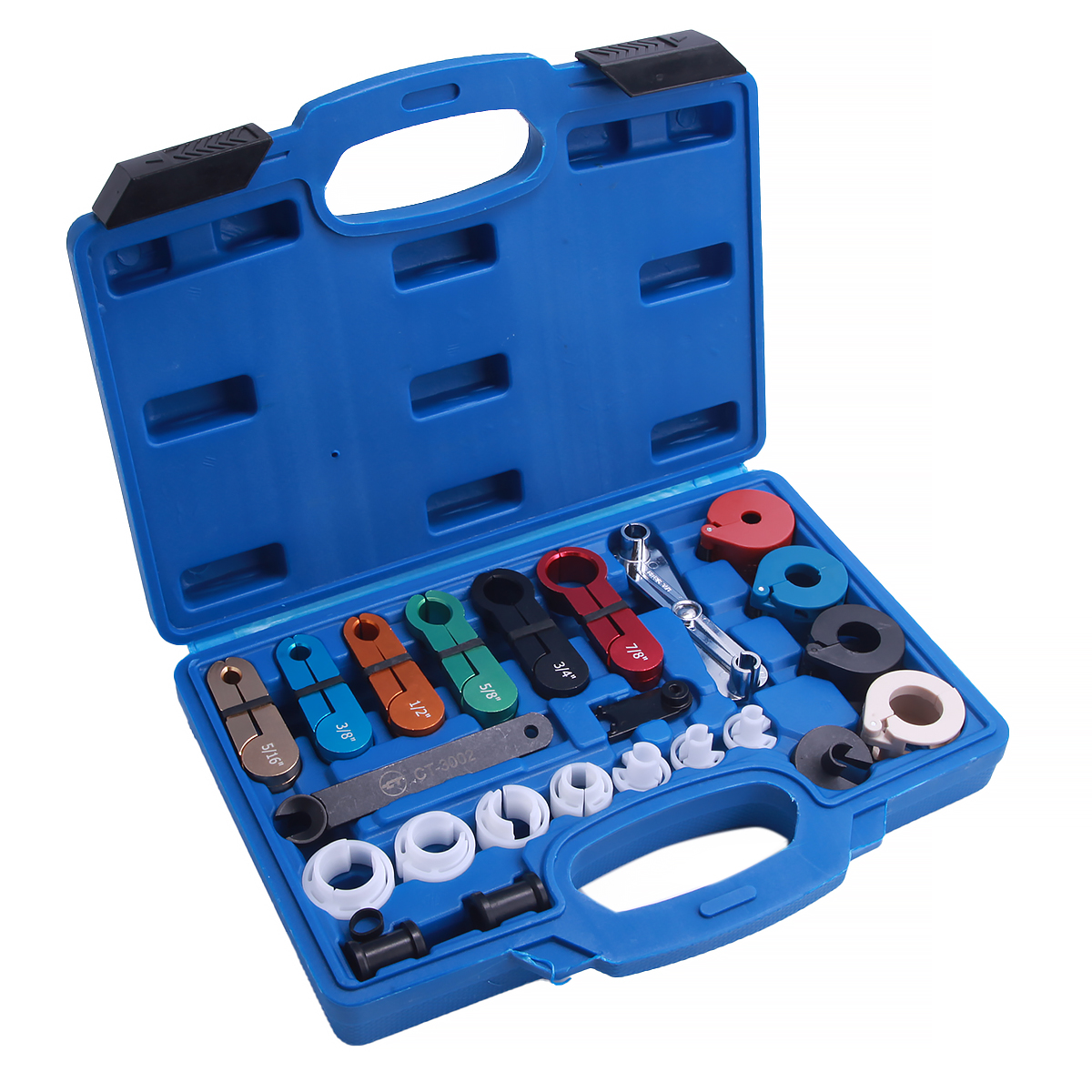

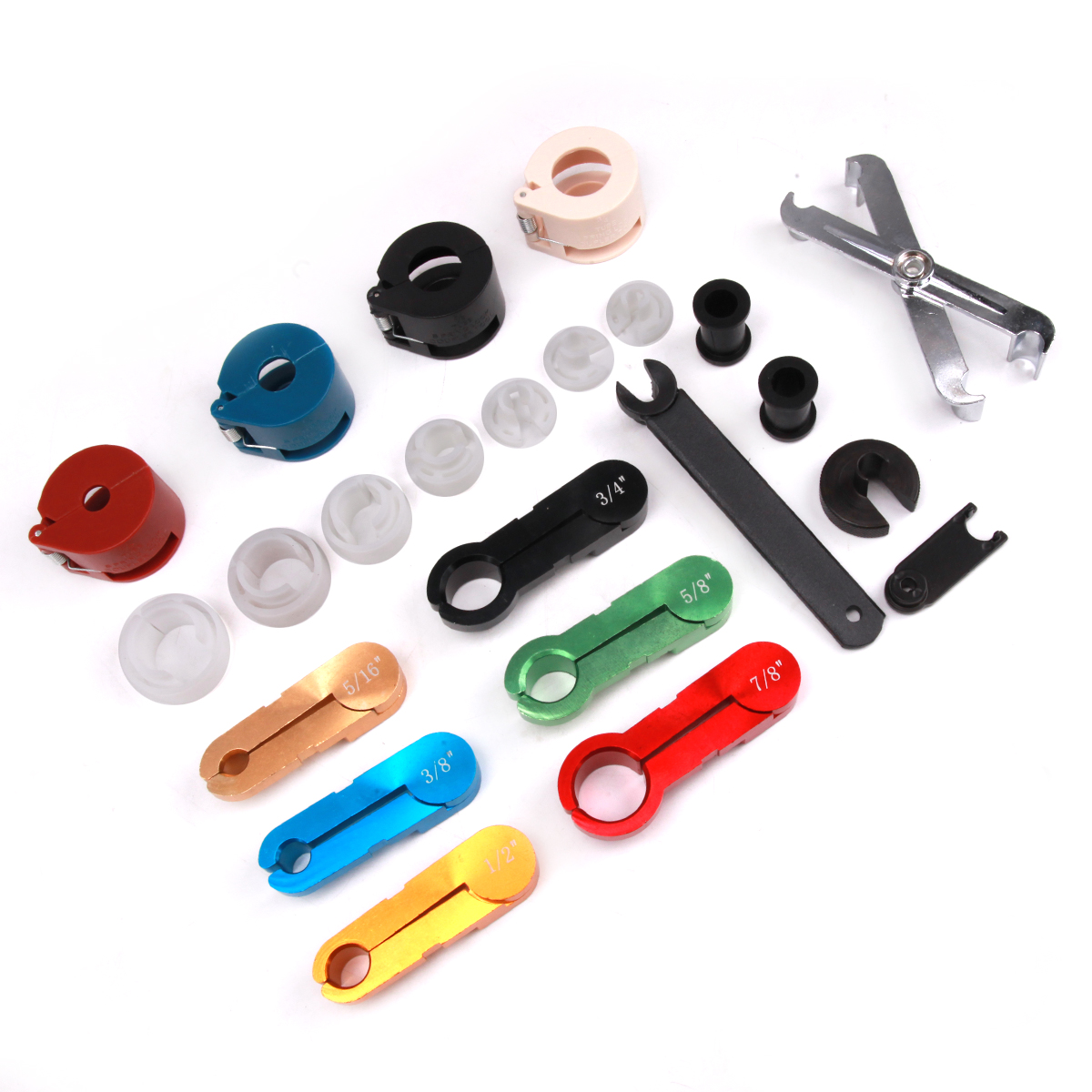

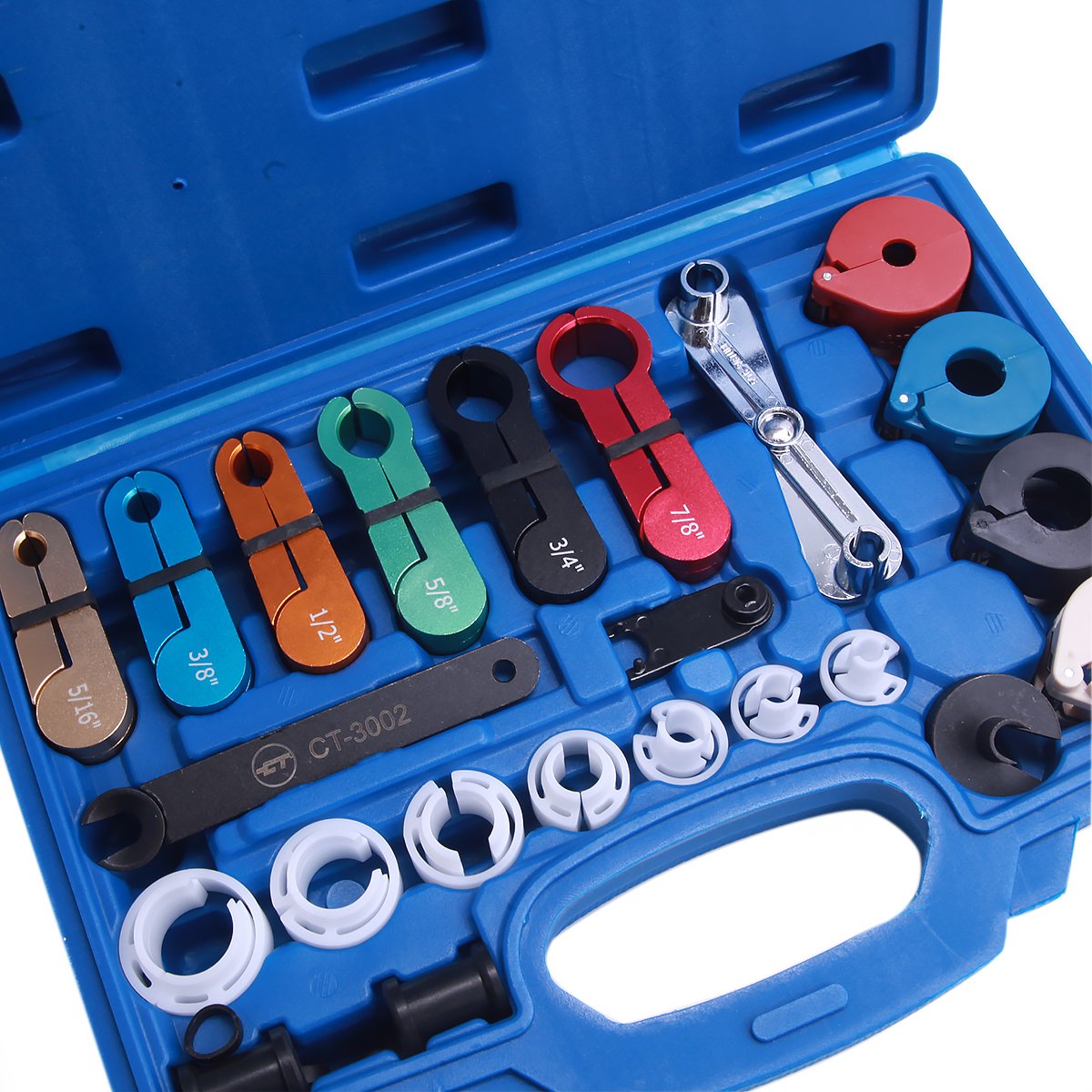

Комплект поставки

• алюминиевые съёмники 5/16″, 3/8″, 1/2″, 5/8″, 3/4″, 7/8″ — 6 шт.;
• ножничный съёмник топливных трубок на 5/16″ и 3/8″ — 1 шт.;
• пластиковые съёмники для трубок топлива и кондиционера — 14 шт.;
• съёмники пружинных фиксаторов — 4 шт.;
• резиновые уплотнители (плоские элементы оснастки) — 6 шт.;
• кейс.

Технические характеристики

Вопросы и ответы

Подходит ли для трубок кондиционера?

Да: для них в наборе пластиковые съёмники и съёмники пружинных фиксаторов. Хладагент перед разборкой откачивают из системы.

На какие марки рассчитан набор?

На Ford, GM, Chrysler, VAG и другие. Решают тип фиксатора и диаметр соединения — по одной марке размер не определить.

Какие диаметры берут алюминиевые съёмники?

Шесть: 5/16″, 3/8″, 1/2″, 5/8″, 3/4″ и 7/8″. Ножничный съёмник закрывает 5/16″ и 3/8″.

Зачем ножничный, если есть алюминиевые?

Для тесных мест на топливных трубках 5/16″ и 3/8″: он раскрывается и надевается на трубку сбоку, а не с торца.

Трубка не выходит — что делать?

Проверьте размер съёмника и что он зашёл в муфту до упора. Тянуть трубку без съёмника нельзя — защёлка сломается.

Менять ли кольца после разборки?

Да, при сборке уплотнительные кольца соединения ставят новые — из набора CT-8325.

Снимает ли трубки с пружинным замком?

Да. Съёмник пружинных фиксаторов — их в наборе 4 — задвигают в муфту, он разводит пружину, и трубка освобождается.

Как разъединить муфту?

Наденьте съёмник нужного диаметра на трубку, задвиньте его в муфту до упора и, не отпуская, вытяните трубку.

Что сделать перед разборкой?

Сбросить давление в топливной системе, а хладагент из кондиционера откачать станцией. Работают в очках и перчатках, вдали от открытого огня.

Как собрать соединение обратно?

Поставьте новые кольца и вдвиньте трубку в муфту до щелчка фиксатора. Герметичность проверьте течеискателем CT-M1014.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
