Приспособление для сжатия пружин BMW N13/N20/N26/N55 Car-Tool CT-N7110

Приспособление для сжатия пружин BMW N13/N20/N26/N55 Car-Tool CT-N7110 — зажим для возвратных пружин промежуточных рычагов Valvetronic на рядных моторах BMW N13, N20, N26 и N55, а также на атмосферных N51 и N52. Аналог оригинала BMW 11 7 110; по машинам это 1–6 серия, X1, X3 и Z4 2005–2018 годов.

Где пригодится

• снятие и установка промежуточных рычагов Valvetronic (рычагов эксцентрикового вала);
• снятие и установка впускного распредвала, в том числе его замена по бюллетеню BMW SIB 11 02 14 для N20/N26 выпуска 05/2012–08/2013;
• сборка узла: пружину предварительно натягивают и стопорят крючком;
• ремонт ГБЦ на N13, N20, N26, N55, N51 и N52.

Чем удобна модель

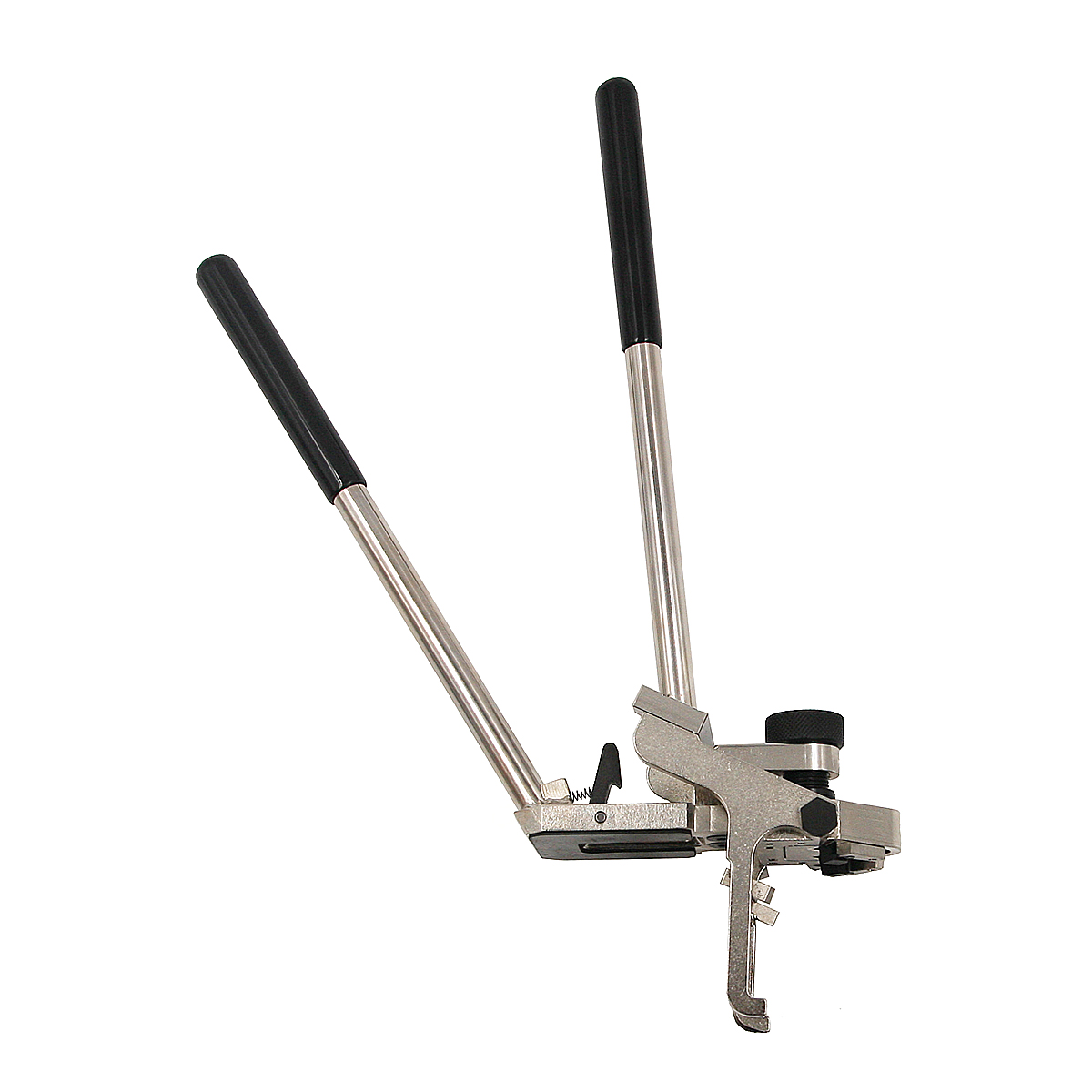

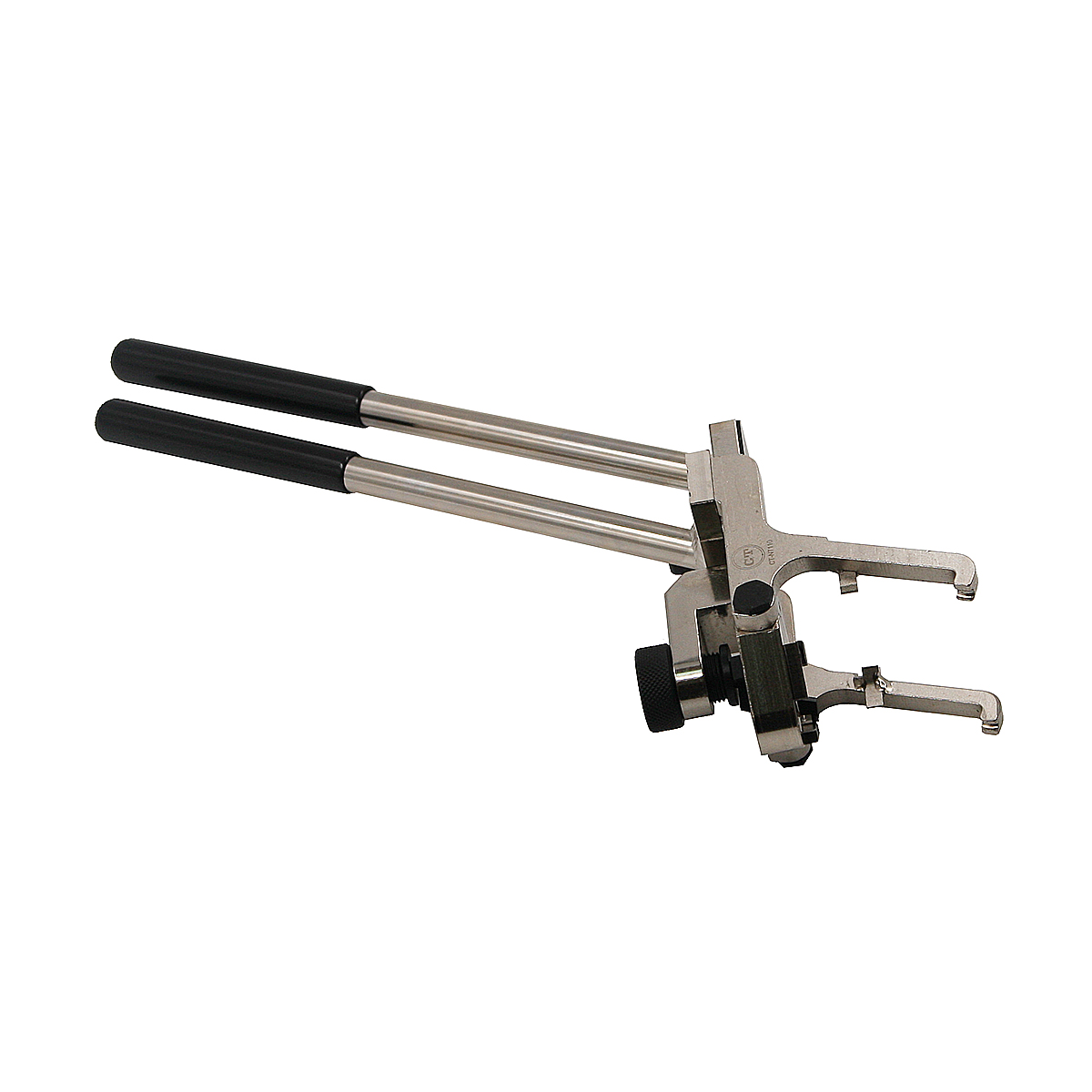

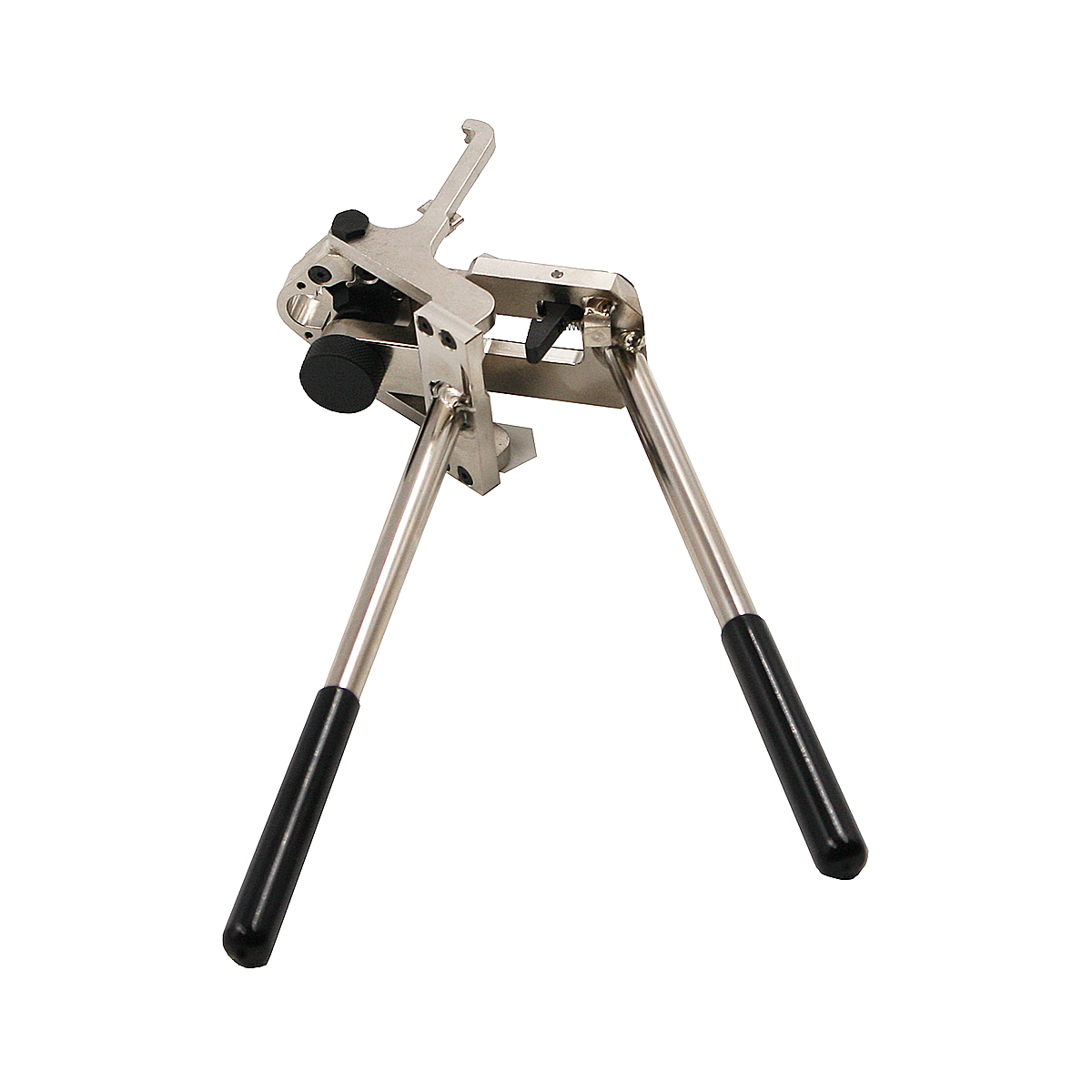

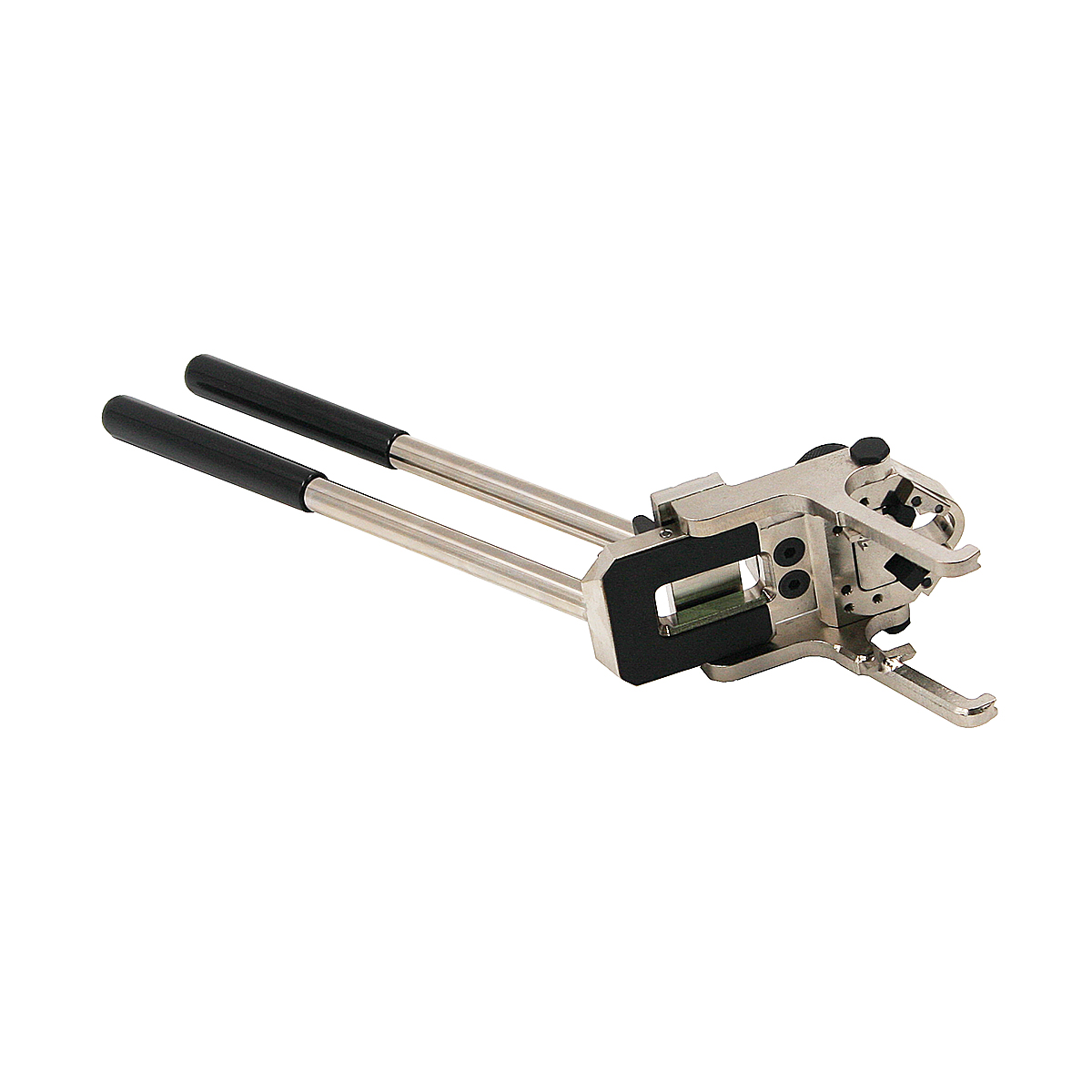

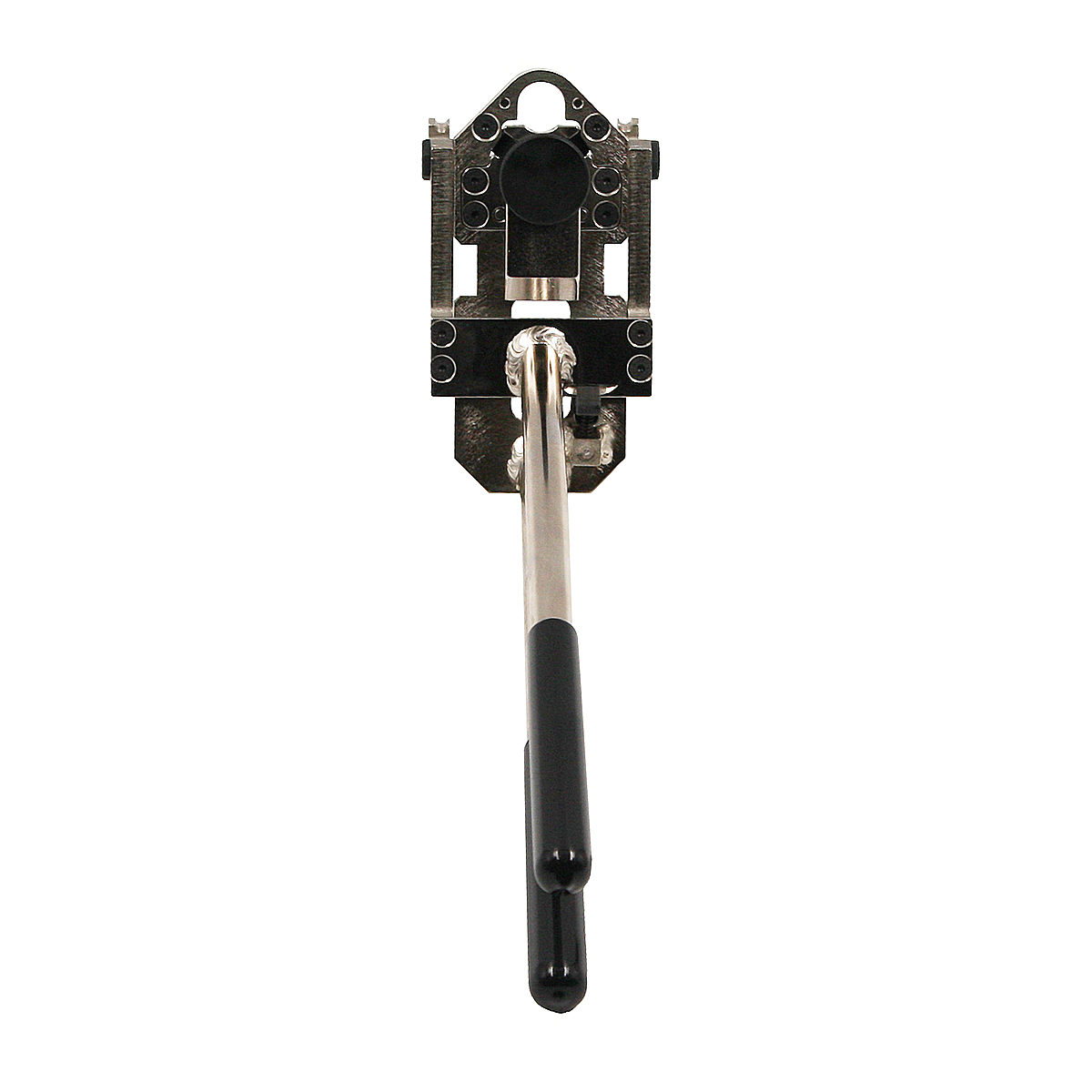

• накатанный винт, зажимные рычаги и рычаг предварительного натяжения — пружину сначала зажимают, потом натягивают и фиксируют крючком;
• ставится прямо на головку блока — рычаги и впускной вал вынимают, не опасаясь, что пружина сорвётся;
• шесть кодов двигателей — N13, N20, N26, N55, N51 и N52 обслуживают одним инструментом;
• аналог BMW 11 7 110 — того приспособления, которое BMW указывает в технологии ремонта этих моторов;
• без самодельной оснастки — кустарные приспособления портят детали мотора и грозят травмой механику.

Как подобрать

Ориентируйтесь на код двигателя: он выбит на блоке, записан в документах на машину и читается при расшифровке VIN; одна модель BMW выходила с разными моторами. Применяемость: N13 (1.6 turbo, 2011–2015) — 1 серия F20/F21 (114i, 116i, 118i) и 3 серия F30 (316i); N20 и N26 (версия для США), 1.6 и 2.0 turbo с 2011 года — X1 E84, Z4 E89, 1/2/4 серия, 3 серия F30/F31/F34, 5 серия F10, X3 F25; N55 (3.0 turbo, 2009–2018) — 1, 3, 5, 6 серия, X3 и другие, например 335i и 535i; атмосферные рядные «шестёрки» с Valvetronic N51 и N52 (2005–2013) — 3 серия E90/E91/E92/E93 (323i, 325i, 328i, 330i) и прочие модели с этими моторами. Не подходит: V8 N62, N62TU и V12 N73 — там торсионные пружины сжимают рычагом BMW 11 9 480, это CT-C1136; MINI и Peugeot/Citroen с N12, EP3, EP6 — для них BMW 11 9 571, это CT-U0110; N54 — Valvetronic на нём нет.

Что ещё пригодится:

• для V8 N62/N62TU и V12 N73 — рычаг CT-C1136 (BMW 11 9 480);
• для MINI N12 и PSA EP3/EP6 — приспособление CT-U0110 (BMW 11 9 571);
• для клапанных пружин — отдельный рассухариватель: CT-N7110 с ними не работает.

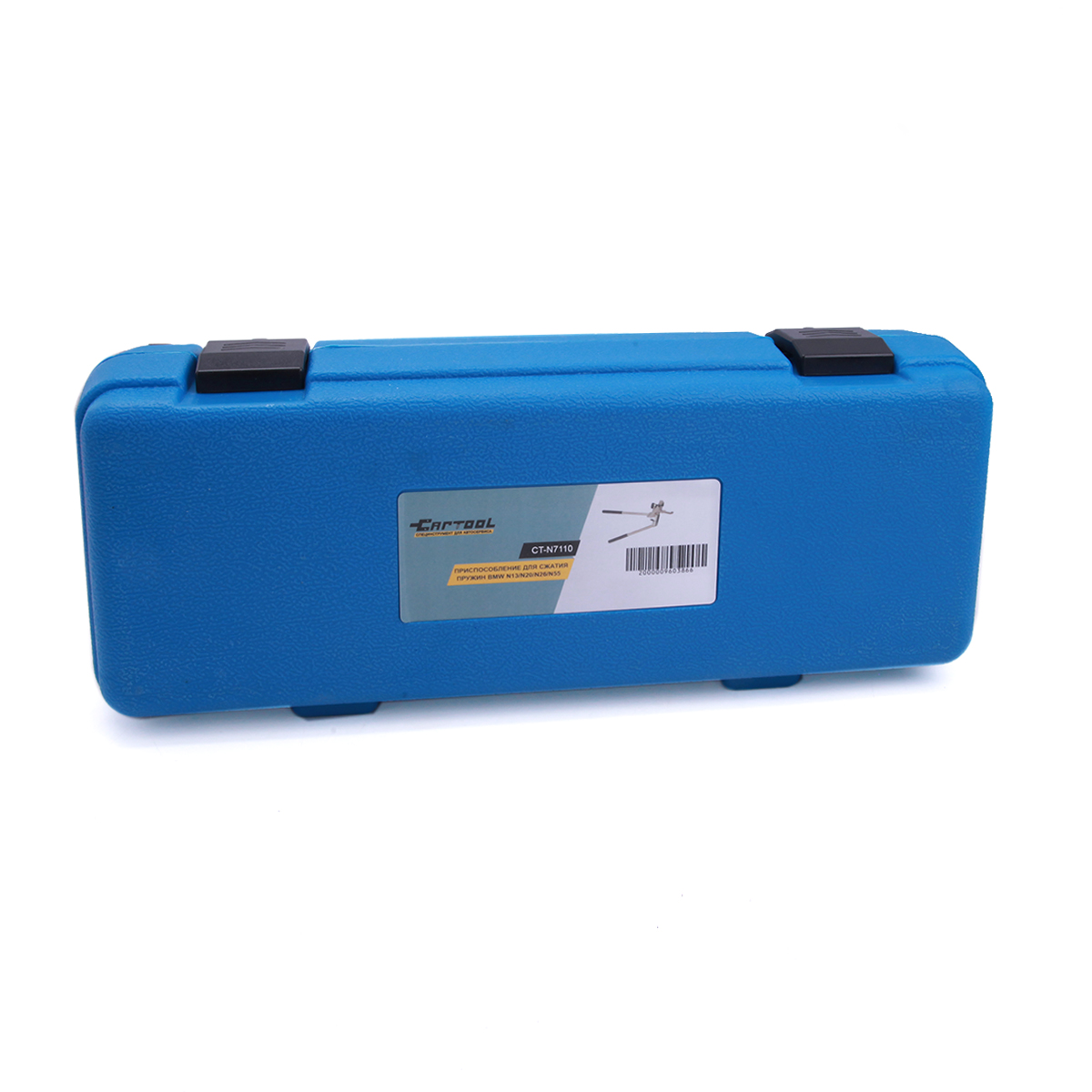

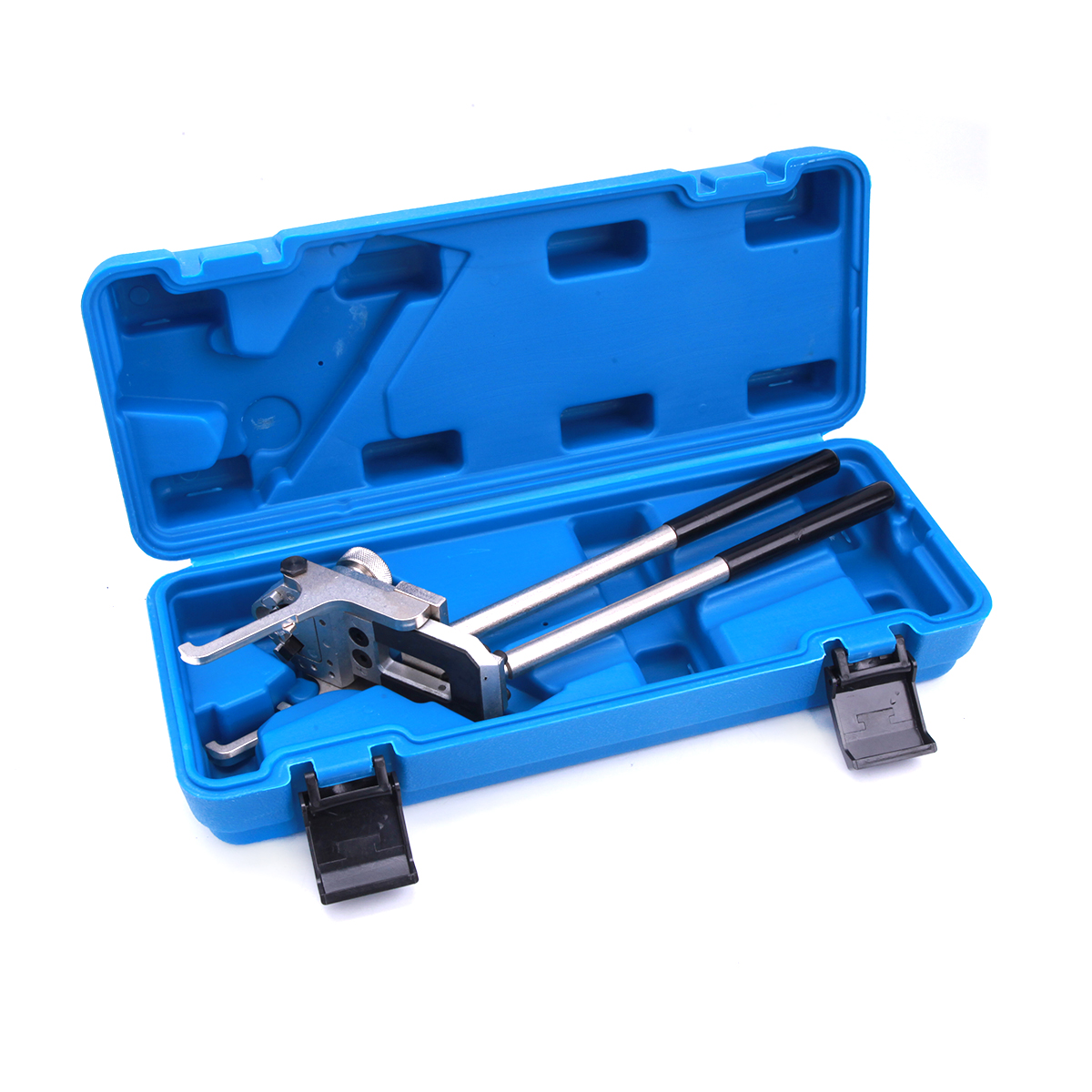

Комплект поставки

• зажимное приспособление (аналог BMW 11 7 110) — 1 шт.

Применяемость

Вопросы и ответы

Подойдёт к моему двигателю?

Да, если код мотора N13, N20, N26, N55 или атмосферный N51/N52 с Valvetronic. Сверяйте код по VIN: модель и объём двигатель не определяют.

Чем отличается от CT-C1136?

CT-C1136 — рычаг 11 9 480 для пружин Valvetronic V8 N62 и V12 N73, а CT-N7110 — зажим 11 7 110 для рядных моторов. Заменить один другим нельзя.

Подходит ли для F30 320i или 328i?

Да, если на машине N20. На этих моторах зажим нужен в том числе при замене впускного вала по бюллетеню BMW SIB 11 02 14.

Подходит ли для N55 (335i, 535i)?

Да, N55 — один из основных моторов для этого зажима.

Подходит ли для N52 (E90 323i, 328i)?

Да. Промежуточные рычаги на N51 и N52 снимают тем же приспособлением 11 7 110.

А для N54?

Нет: у N54 нет Valvetronic, а значит, нет промежуточных рычагов с возвратными пружинами.

Как работают зажимом?

Ставят на ГБЦ, накатанным винтом зажимают возвратную пружину, натягивают её рычагом и стопорят крючком. После этого снимают промежуточный рычаг или впускной распредвал.

Подойдёт для рассухаривания клапанов?

Нет. CT-N7110 работает только с возвратными пружинами промежуточных рычагов Valvetronic; клапанные пружины сжимают рассухаривателем.

Что в комплекте?

Одно приспособление — аналог BMW 11 7 110.

Чем отличается от CT-U0110?

CT-U0110 — аналог BMW 11 9 571 для MINI N12 и Peugeot/Citroen EP3/EP6, а CT-N7110 — аналог 11 7 110 для рядных BMW. Это разные инструменты, взаимозаменяемости нет.

Зачем фирменный зажим, а не самодельный?

Кустарная оснастка может повредить детали двигателя и травмировать механика; аналог 11 7 110 повторяет приспособление из технологии BMW, работа идёт точнее и быстрее.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
