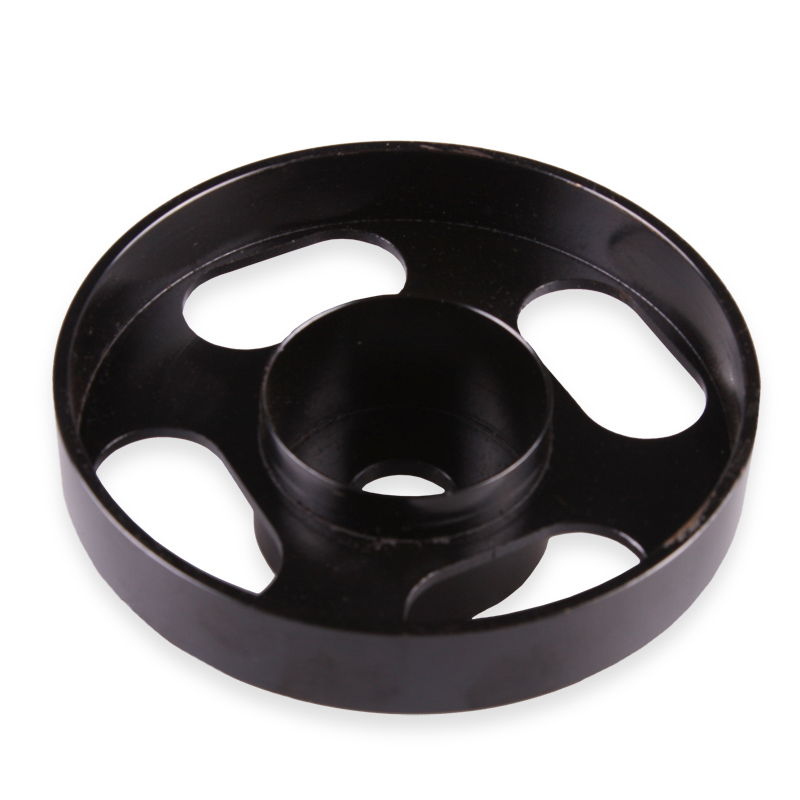

Инструмент для поршня обгонной муфты CD4E Car-Tool CT-R031 — оправка-чаша с наружным кольцом, четырьмя окнами и высокой центральной втулкой: ею ставят поршень обгонной муфты при сборке пакета муфт 4-ступенчатой АКПП CD4E (у Mazda — LA4A-EL, в поздних документах Ford — 4F44E). Коробка стоит на Ford, Mazda и Mercury 1994–2008 годов.
Где пригодится
- капремонт и переборка АКПП CD4E и LA4A-EL;
- сборка узла обгонной муфты после замены фрикционов и уплотнений;
- сборка пакета муфт при восстановлении коробки;
- ремонт Ford Probe, Mondeo I–III, Contour, Escape, Mazda 626, MX-6, Tribute, Mercury Mystique, Cougar и Mariner.
Чем удобна модель
- высокая центральная втулка — по ней оправку сразу отличают от тарелок CT-R030 и CT-R033;
- наружное кольцо и 4 окна — поршень садится по кругу, а через окна видно положение деталей;
- CD4E, LA4A-EL и 4F44E — три названия одной коробки, оправка подходит ко всем;
- 11 моделей трёх марок — переднеприводный 4-ступенчатый автомат стоял на Ford, Mazda и Mercury.
Как проверить коробку
Сверяйте по типу АКПП, а не по модели: эти машины выпускались и с механикой, и с другими автоматами. CD4E — 4-ступенчатый автомат для переднеприводных машин. Ford Probe 1994–1997 — CD4E (4F44E); Mondeo I–II 1995–2000; Mondeo III с 4-цилиндровыми моторами 2000–2007; Contour 1995–2000; Escape 2001–2008. Mazda 626 (GE и GF) 1994–2002, MX-6 1994–1997 и Tribute 2001–2008 — LA4A-EL (= CD4E). Mercury Mystique 1995–2000, Cougar 1999–2002, Mariner 2005–2008. Оправка того же назначения диаметром 113 мм входит в набор CT-Z1302.
Что ещё пригодится:
- CT-R032 — оправка сальника масляного насоса CD4E;
- CT-R030 — для внутренней обоймы пакета Low/Reverse;
- CT-R033 — для наружной обоймы;
- CT-R036 — оправки подшипника вторичного вала;
- CT-Z1302 — набор для ремонта CD4E: оправки 180, 155 и 113 мм для пакетов муфт.
Комплект поставки
- одна оправка для поршня обгонной муфты.
Применяемость
| Марка | Модели | Годы | Коробка передач |
|---|
| Ford | Probe | 1994–1997 | CD4E (4F44E) |
| Ford | Mondeo I–II | 1995–2000 | CD4E |
| Ford | Mondeo III (4-цилиндровые) | 2000–2007 | CD4E |
| Ford | Contour | 1995–2000 | CD4E |
| Ford | Escape | 2001–2008 | CD4E |
| Mazda | 626 (GE и GF) | 1994–2002 | LA4A-EL (= CD4E) |
| Mazda | MX-6 | 1994–1997 | LA4A-EL (= CD4E) |
| Mazda | Tribute | 2001–2008 | LA4A-EL (= CD4E) |
| Mercury | Mystique | 1995–2000 | CD4E |
| Mercury | Cougar | 1999–2002 | CD4E |
| Mercury | Mariner | 2005–2008 | CD4E |
Вопросы и ответы
Подойдёт ли к моей коробке?
Да, если это АКПП CD4E или её версия Mazda LA4A-EL. Тип коробки смотрят на табличке на корпусе или в документах: эти модели выходили и с другими коробками.
Чем отличается от CT-R030 и CT-R033?
Деталью: CT-R031 ставит поршень обгонной муфты, CT-R030 — внутреннюю обойму пакета Low/Reverse, CT-R033 — наружную. Различаются и формой: у CT-R031 высокая центральная втулка.
Подходит ли для Mondeo?
Да, для Mondeo I–II 1995–2000 и Mondeo III с 4-цилиндровым мотором до 2007 года — если стоит CD4E.
Подойдёт ли к Mazda 626 с автоматом?
Да, если коробка LA4A-EL — это CD4E в обозначении Mazda. Её ставили на 626 GE и GF 1994–2002.
Есть ли применяемость на Escape и Tribute?
Да, на машины 2001–2008 годов с АКПП CD4E / LA4A-EL.
Как понять, что у меня CD4E?
По табличке на корпусе коробки или по документам на машину.
Когда нужна оправка?
При переборке CD4E — когда собирают узел обгонной муфты и пакет муфт после замены фрикционов и уплотнений.
Что ещё пригодится для переборки CD4E?
Оправка сальника насоса CT-R032, оправки для обойм пакета Low/Reverse CT-R030 и CT-R033, оправки подшипника вторичного вала CT-R036.
Что в комплекте?
Одна оправка: чаша с наружным кольцом, четырьмя окнами и высокой центральной втулкой.
Есть ли такая оправка в CT-Z1302?
В CT-Z1302 есть оправка того же назначения диаметром 113 мм, а также оправки 180 и 155 мм для обойм пакета Low/Reverse.
Какая гарантия?
12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
