Набор приспособлений для FORD 2.0, 2.2 и 2.4 TDDI / TDCI Car-Tool CT-1556

Набор приспособлений для FORD 2.0, 2.2 и 2.4 TDDI / TDCI Car-Tool CT-1556 — 11 приспособлений для цепных дизелей Duratorq серии Puma: ими выставляют фазы ГРМ и снимают ТНВД. Звёздочку насоса держит кольцевой шаблон 303-1151 через крышку доступа, поэтому насос меняют, не разбирая цепной привод. Набор подходит к Mondeo III 2000–2007, Transit 2000–2014 и к машинам других марок с мотором той же серии.

Где пригодится

• замена цепи ГРМ и установка фаз: коленвал стоит по маховику, распредвал и ТНВД — на штифтах;
• снятие и установка ТНВД без снятия цепи — звёздочка насоса держится в шаблоне 303-1151;
• снятие и установка крышки доступа к звёздочке ТНВД приспособлением 303-679A;
• фиксация натяжителя цепи при сборке;
• Jaguar X-Type 2.0/2.2 D, Land Rover Defender Td4, LDV Convoy, а также Citroen Relay/Jumper, Peugeot Boxer, Fiat Ducato 2006–2013 с 2.2.

Чем удобна модель

• шаблон 303-1151 с тремя направляющими — звёздочка ТНВД остаётся в цепи, фазы после замены насоса не сбиваются;
• планшайба 303-679A под квадрат — крышку доступа снимают и ставят без повреждений;
• 2 ступенчатых фиксатора маховика — 303-698 и 303-675, коленвал не проворачивается;
• 3 тонких штифта по 6 мм — для распредвала и ТНВД;
• проволочный фиксатор держит натяжитель цепи сжатым, пока собирают привод.

Как подобрать

Подбирайте по коду двигателя из VIN или с блока, а не по объёму: 2.0 и 2.2 бывают и у моторов других серий. Ford Mondeo III 2000–2007 и Transit 2000–2006 с 2.0 Di / TDDi / TDCi Duratorq: ABFA, D3FA, F3FA, D5BA, D6BA, FIFA, FMBA, FMBB, HJBA, HJBB, HJBC, HJBE, N7BA, N7BB. Mondeo III 2002–2007 и Transit 2006–2014 с 2.2 TDCi Duratorq: QJBA, QJBB, QJBC, QJBD, CYFA, CYFB, CYFC, DRFA, DRFB, DRFC, P8FA, P8FB, PGFA, PGFB, QVFA, QWFA, SRFA, SRFB, SRFC, SRFD, SRFE, UHFA. Transit 2000–2014 с 2.4 Di / TDDi / TDCi Duratorq: D0FA, D2FA, D2FB, D4FA, F4FA, FXFA, H9FA, H9FB, H9FD, JXFA, JXFC, PHFA, PHFC. Jaguar X-Type 2003–2010 с 2.0 D и 2.2 D; Land Rover Defender Td4 2006–2011 с 2.4 Td4 (244DT); LDV Convoy 2002–2006 с 2.4 TD / TDi (ZSD424); Citroen Relay / Jumper III, Peugeot Boxer III и Fiat Ducato 2006–2013 с 2.2 HDi / JTD на базе Ford Puma (P22DTE: 4HM, 4HU, 4HV). Для 1.8 TDDi/TDCi нужен CT-1169, для ременного 2.0 TDCi (DW) — стопор маховика CT-A2208.

Что ещё пригодится:

• CT-1169 — набор для дизелей 1.8 TDDi/TDCi;
• CT-A2208 — стопор маховика для 2.0 TDCi (DW) с ремнём ГРМ.

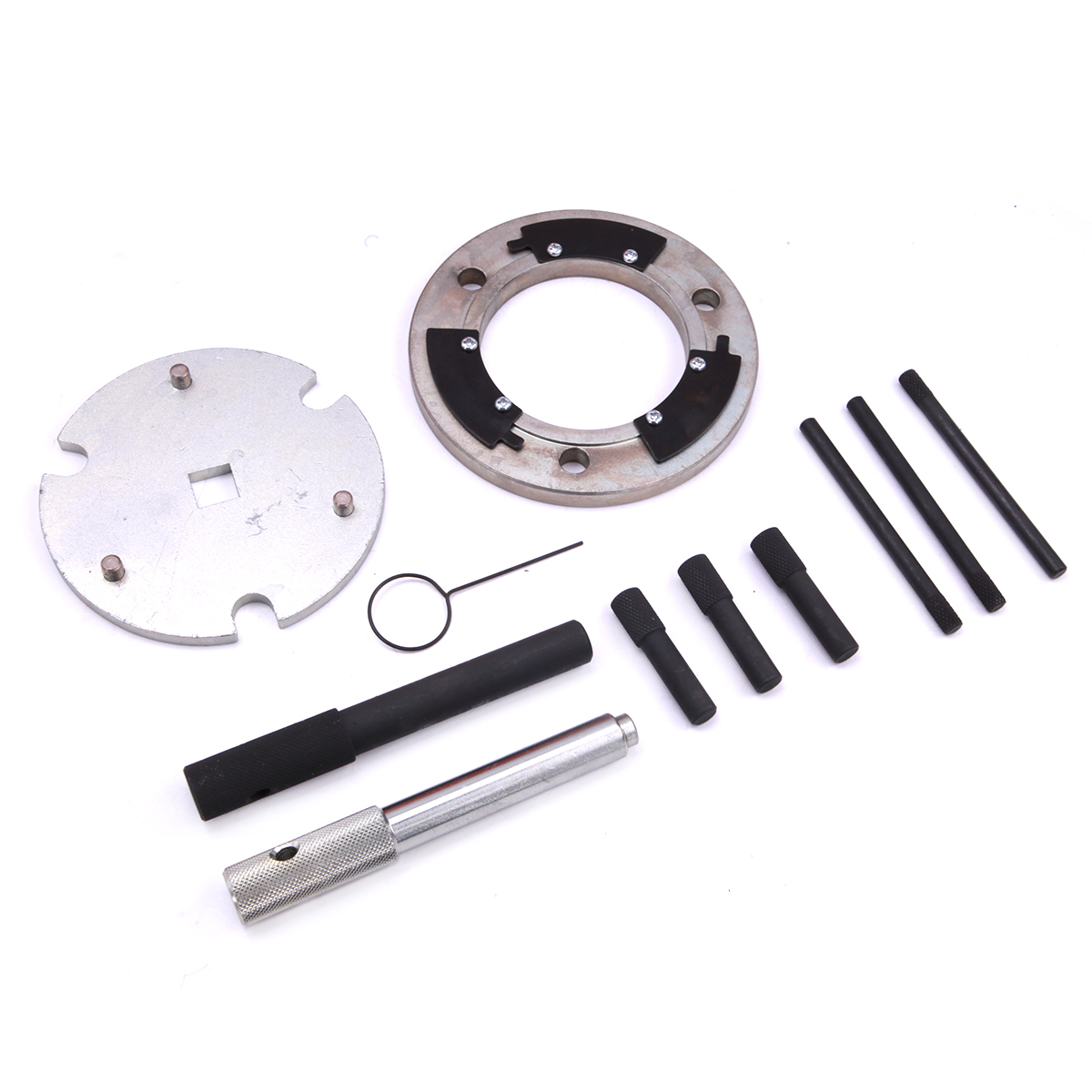

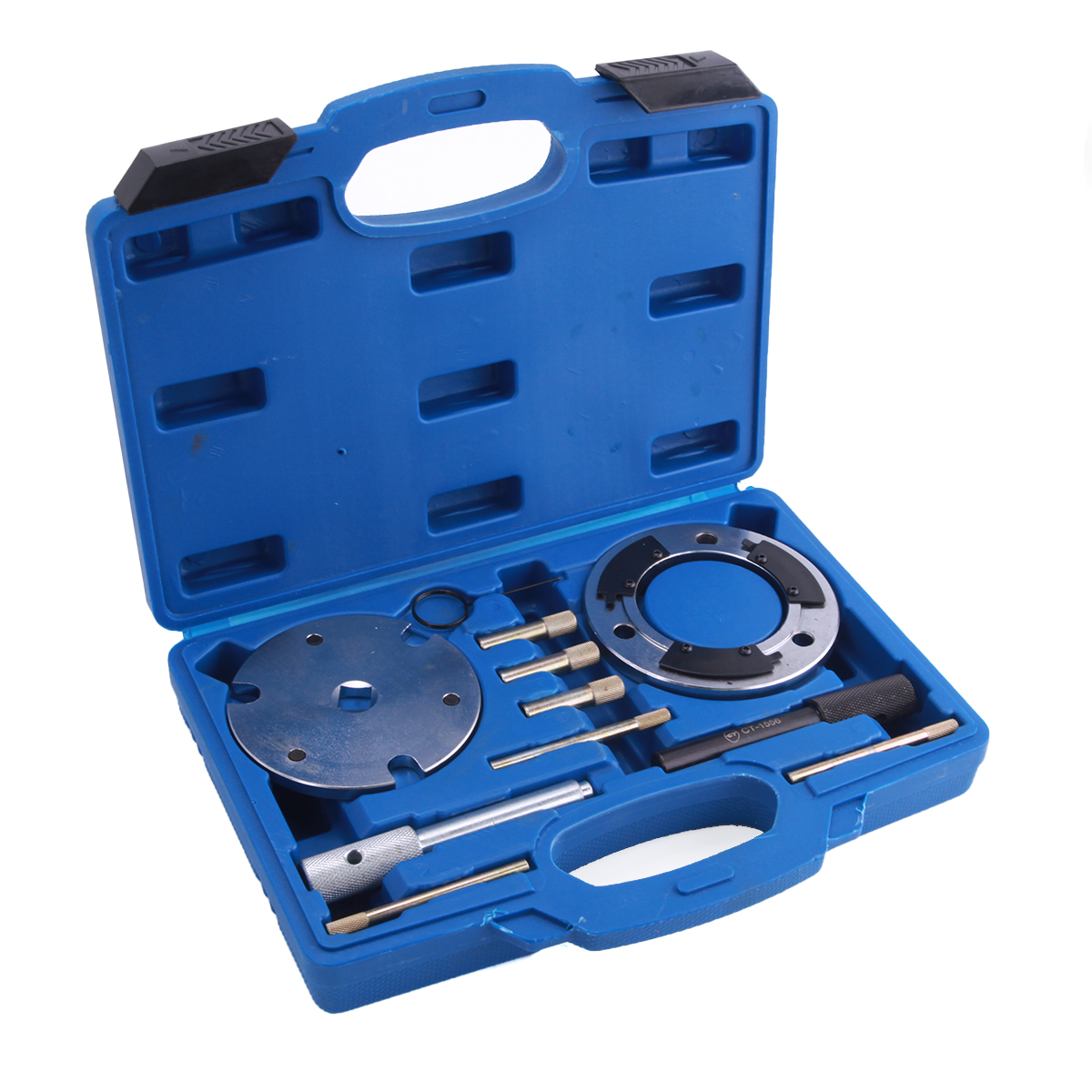

Комплект поставки

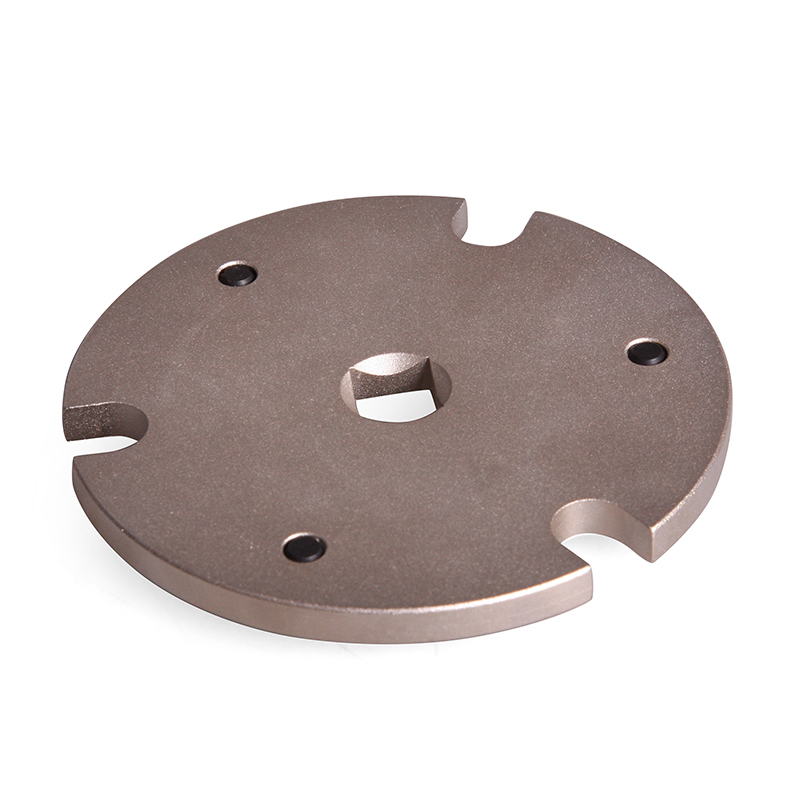

• съёмник-установщик крышки доступа к звёздочке ТНВД 303-679A (21-238) — планшайба под квадрат;

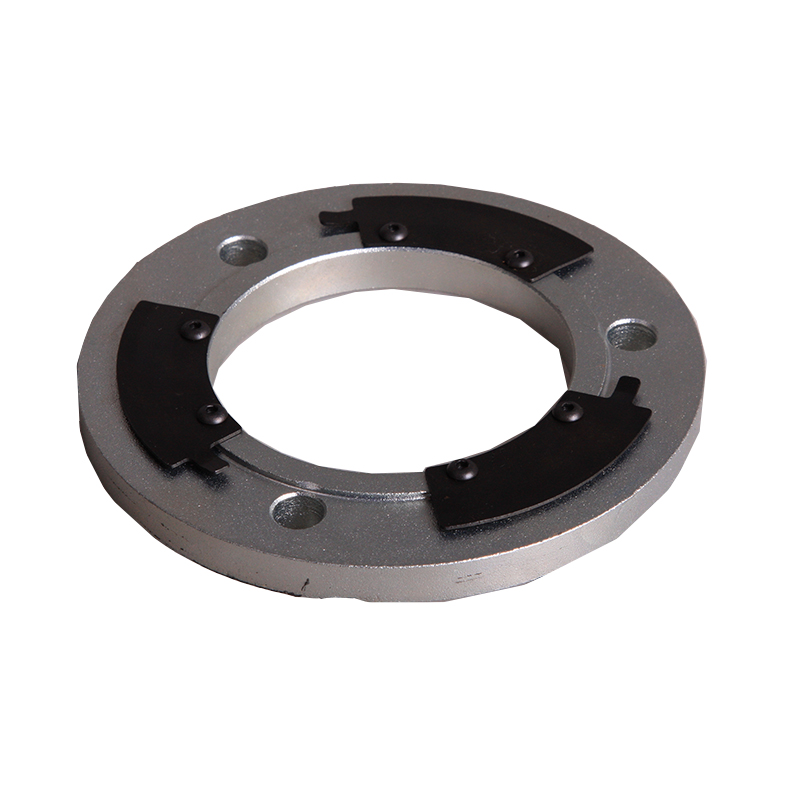

• кольцевой шаблон звёздочки ТНВД 303-1151;

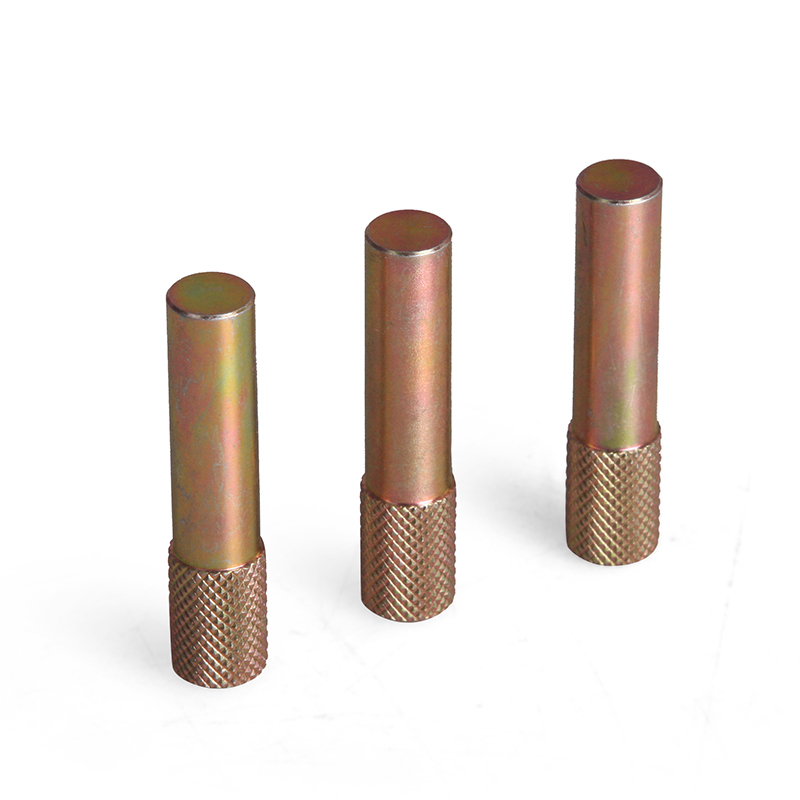

• направляющие для шаблона — 3 шт.;

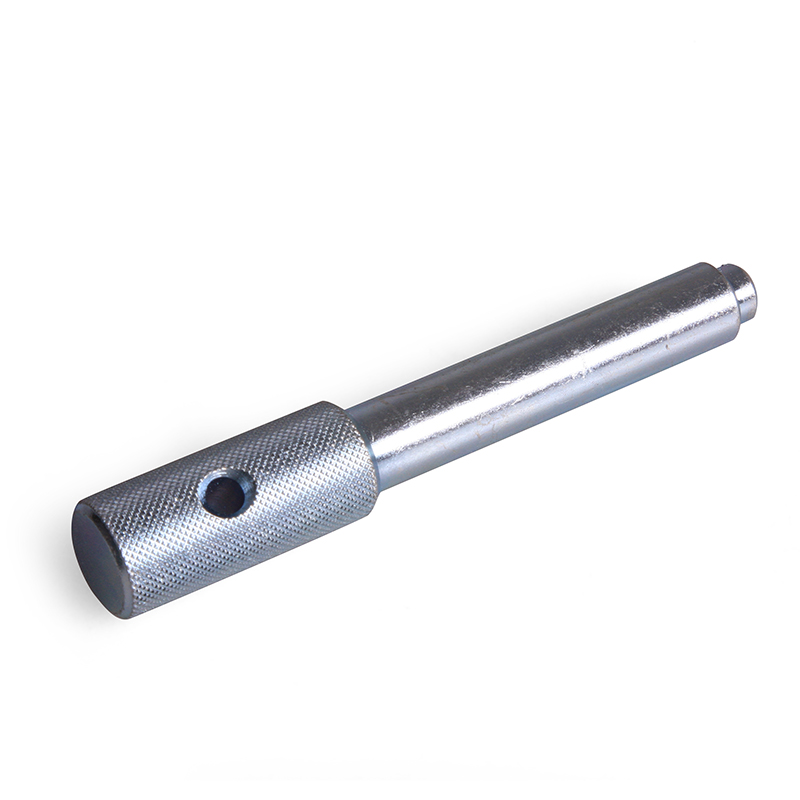

• ступенчатый фиксатор маховика 303-698 (21-251);

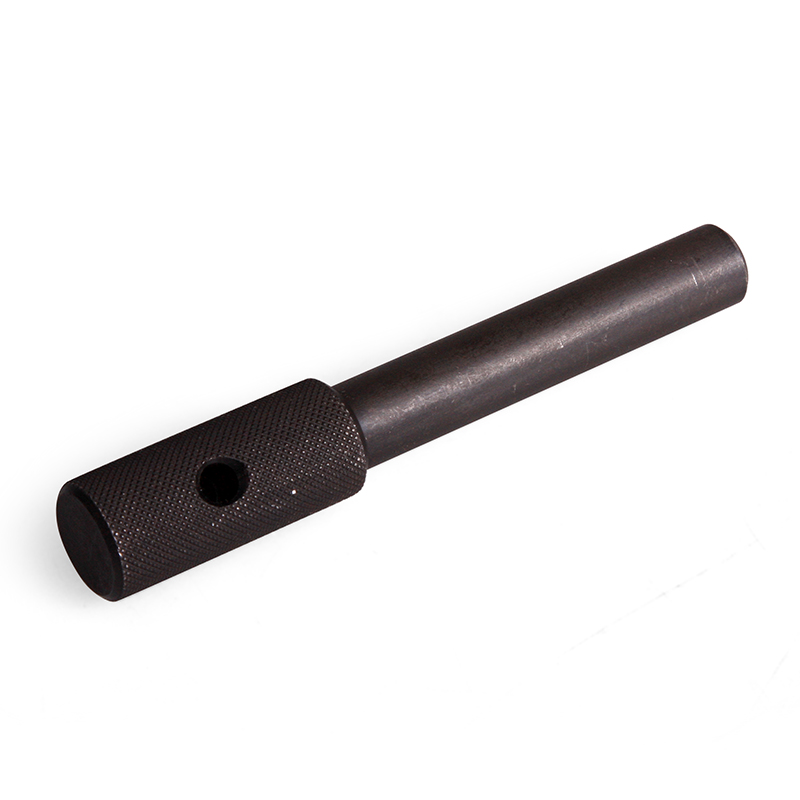

• ступенчатый фиксатор маховика 303-675 (21-234);

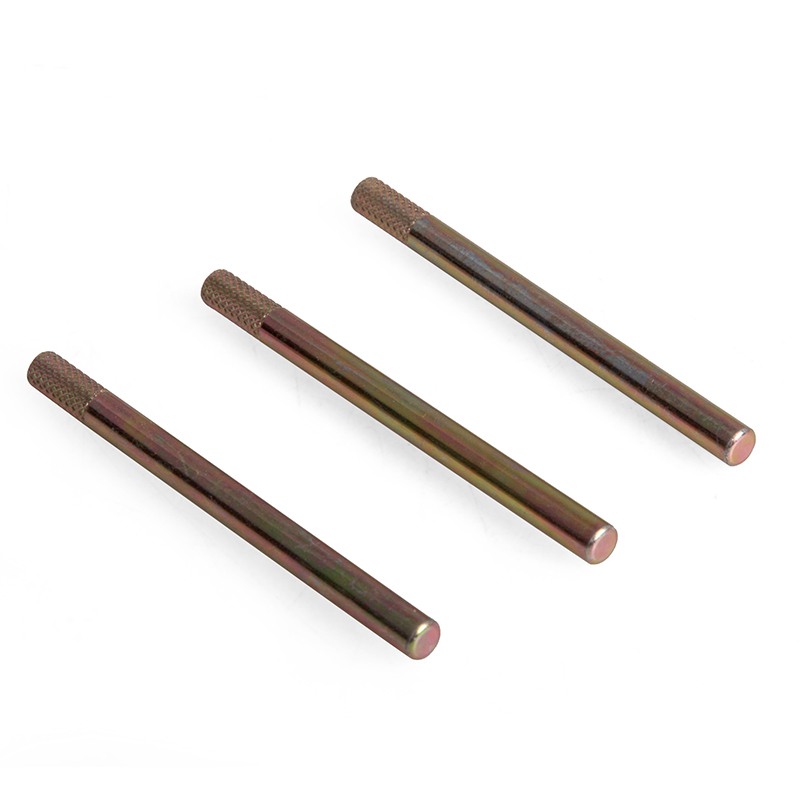

• тонкие штифты 6 мм для распредвала и ТНВД — 3 шт.;

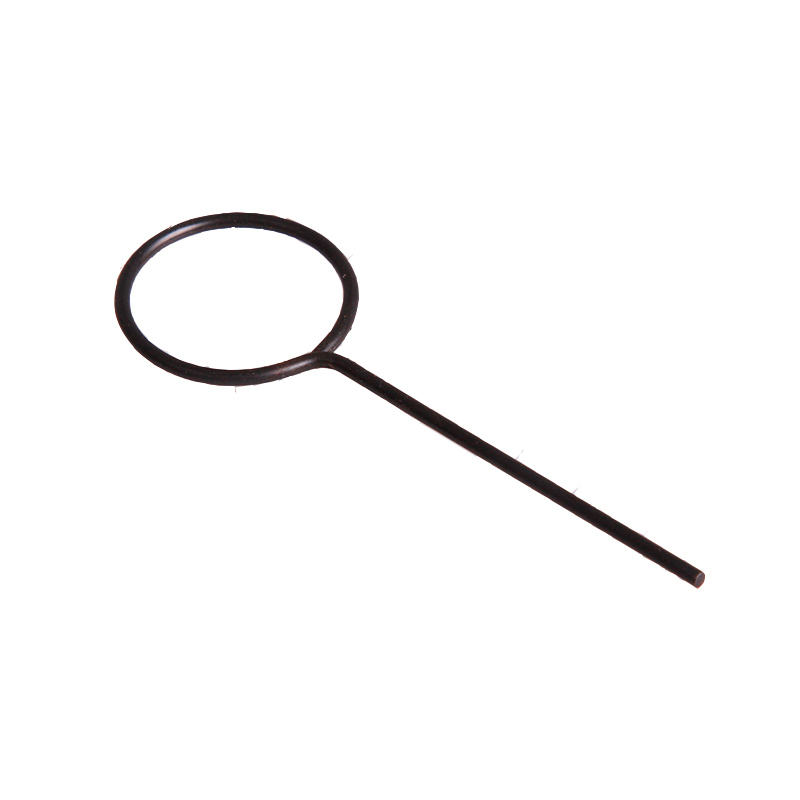

• проволочный фиксатор натяжителя цепи.

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Подойдёт ли к моему двигателю?

Да, если это Duratorq 2.0, 2.2 или 2.4 TDDi/TDCi с цепью ГРМ. Код сверьте со списком: объём 2.0 или 2.2 встречается и у других серий.

Можно ли снять ТНВД, не разбирая привод ГРМ?

Да. Звёздочку стопорят шаблоном 303-1151 через крышку доступа, и насос снимают, не трогая цепь.

Подойдёт ли к Transit 2.4 TDCi?

Да, Transit 2000–2014 с 2.4 Di/TDDi/TDCi: коды D0FA, D2FA, D4FA, F4FA, FXFA, H9FA, H9FB, JXFA, PHFA и остальные из списка.

А к Transit 2.2 TDCi 2006–2014?

Да, это 2.2 TDCi Duratorq: CYFA, DRFA, P8FA, PGFA, QVFA, QWFA, SRFA, UHFA и другие коды выше.

Годится ли для Peugeot Boxer или Fiat Ducato 2.2 HDi?

Да, для Boxer III, Jumper/Relay III и Ducato 2006–2013 с 2.2 HDi/JTD серии Ford Puma (P22DTE).

Подойдёт ли к Mondeo III 2.0 TDCi?

Да, к Mondeo III 2000–2007 с цепным 2.0 Di/TDDi/TDCi Duratorq.

Зачем приспособление 303-679A?

Им снимают и ставят крышку доступа к звёздочке ТНВД. Через открытый проём звёздочку и фиксируют шаблоном 303-1151.

Чем фиксируют коленвал?

Двумя ступенчатыми фиксаторами маховика — 303-698 и 303-675, это отдельные детали.

Что входит в набор?

11 предметов: 303-679A, шаблон 303-1151 с тремя направляющими, фиксаторы маховика 303-698 и 303-675, три тонких штифта для распредвала и ТНВД и фиксатор натяжителя.

Какие у набора номера Ford?

303-679A (21-238), 303-1151, 303-698 (21-251) и 303-675 (21-234).

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
