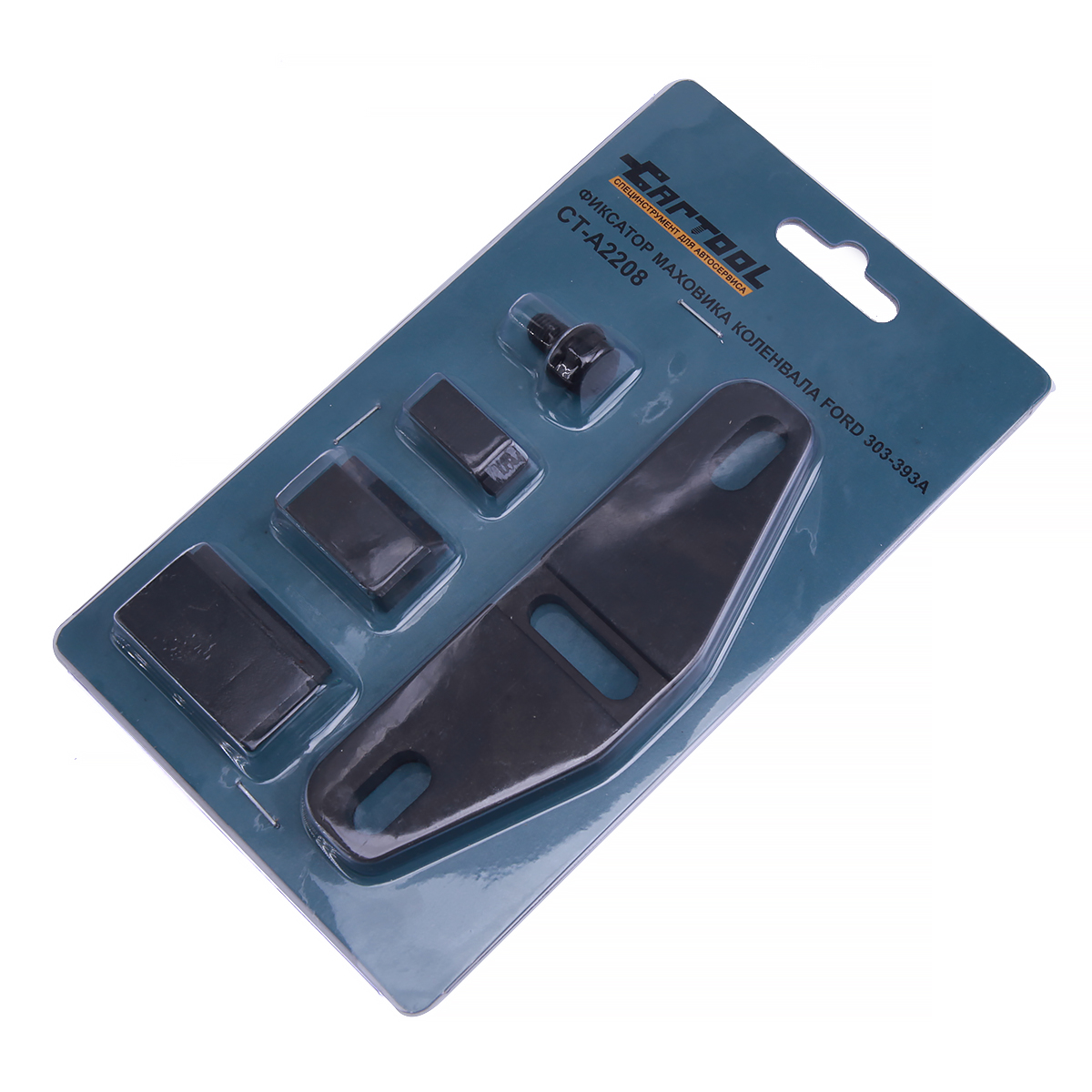

Фиксатор маховика коленвала Ford 303-393A Car-Tool CT-A2208 — стопор венца маховика, который держит коленвал при выставке фаз ГРМ на дизелях Duratorq 1.8 TDDi/TDCi, 2.0 TDCi и 1.4/1.6 TDCi. Кронштейн ставят в проём стартера и крепят болтом M8×1,5, сменный упор входит в зубья венца. Подходит к Focus, C-Max, Mondeo, Galaxy, S-Max, Kuga, Fiesta и Transit Connect 1998–2018 годов, а на бензиновых 1.6 Ti-VCT и 16V Duratec работает как контрдержатель.
Подбирайте по коду двигателя из VIN или с блока цилиндров: одни и те же модели выпускали с разными моторами. 2.0 TDCi Duratorq (DW) с ремнём ГРМ, Focus, Focus C-Max, C-Max, Grand C-Max, Galaxy, S-Max, Mondeo IV, Kuga I 2003–2018 — AZWA, AZWC, G6DA, G6DB, G6DC, QXWA, QXWB. 1.8 D Turbo / TDDi / TDCi (Endura-DI, Lynx) с цепью и ремнём — Fiesta D Turbo и Courier 2000–2002, Focus I 1998–2005, Focus C-Max 2003–2007, Tourneo и Transit Connect 2002–2013: BHDA, BHDB, BHPA, C9DA, C9DB, C9DC, F9DA, F9DB, FFDA, HCPA, HCPB, KKDA, KKDB, P7PA, P9PA, R2PA, R3PA, RTN, RTP, RTQ, RWPA, RWPC. 1.4 / 1.6 TDCi (DV4 / DV6) и 1.5 на Fiesta, Focus, C-Max, B-Max 2011–2018 — F6JA, F6JB, F6JC, G8DA, G8DB, HHDA, HHDB, HHJA, HHJB, UNCJ, UNCK. Как контрдержатель — 1.6 Ti-VCT и поздние 1.25 / 1.4 / 1.6 16V Duratec (Sigma) на Focus II, C-Max, Fiesta, Fusion 2003–2013: ASDA, ASDB, FYDA, FYDB, FYDC, FYDD, FYDH, HWDA, HWDB, HXDA, HXDB, HXJA, HXJB. На 1.6 Ti-VCT маховик в ВМТ ставят штифтом 303-1059 из набора CT-U0404, а стопор лишь держит коленвал при откручивании болта шкива.
Что ещё пригодится:
| Марка | Модели | Годы | Двигатели | Коды двигателей |
|---|---|---|---|---|
| Ford | Focus, Focus C-Max, C-Max, Grand C-Max, Galaxy, S-Max, Mondeo IV, Kuga I | 2003–2018 | 2.0 TDCi Duratorq (DW), ремень ГРМ | G6DA, G6DB, G6DC, AZWA, AZWC, QXWA, QXWB |
| Ford | Fiesta D Turbo и Courier (2000–2002), Focus I (1998–2005), Focus C-Max (2003–2007), Tourneo Connect и Transit Connect (2002–2013) | 1998–2013 | 1.8 D Turbo / TDDi / TDCi (Endura-DI, Lynx), цепь + ремень | C9DC, RTN, RTP, RTQ, BHDA, BHDB, C9DA, C9DB, FFDA, F9DA, F9DB, KKDA, KKDB, BHPA, HCPA, HCPB, P7PA, P9PA, R2PA, R3PA, RWPA, RWPC |
| Ford | Fiesta, Focus, C-Max, B-Max | 2011–2018 | 1.4 / 1.6 TDCi (DV4 / DV6); 1.5 | F6JA, F6JB, F6JC, G8DA, G8DB, HHDA, HHDB, HHJA, HHJB, UNCJ, UNCK |
| Ford | Focus II, C-Max, Fiesta, Fusion | 2003–2013 | 1.6 Ti-VCT, поздние 1.25 / 1.4 / 1.6 16V Duratec (Sigma) — как контрдержатель | HXDA, HXDB, HXJA, HXJB, HWDA, HWDB, FYDA, FYDB, FYDC, FYDD, FYDH, ASDA, ASDB |
| Номер Ford | Назначение | Кол-во |
|---|---|---|
| 303-393A (ранее 303-393, 21-168) | кронштейн фиксатора венца маховика, ставится в проём стартера | 1 |
| — | болт крепления M8×1,5 | 1 |
| — | сменные упоры | 3 |
Да, к Ford 1.8 TDDi/TDCi, 2.0 TDCi (DW) и 1.4/1.6 TDCi. Сверьте код мотора со списком — на тех же моделях стояли и другие двигатели.
Нет, стопор 303-393A уже лежит в CT-1169 для 1.8 TDDi/TDCi. CT-A2208 отдельно берут, когда набора нет, — например, для 2.0 TDCi или 1.4/1.6 TDCi.
Да, к 2.0 TDCi Duratorq с кодами G6DA, G6DB, G6DC, AZWA, AZWC, QXWA, QXWB — коленвал держат при замене ремня ГРМ.
Да, к Transit и Tourneo Connect 2002–2013 с 1.8 TDDi/TDCi: BHPA, HCPA, HCPB, P7PA, P9PA, R2PA, R3PA, RWPA, RWPC.
Да, для 1.4/1.6 TDCi (DV4/DV6) 2011–2018, коды в списке.
Только как контрдержатель. Маховик в ВМТ на этом моторе ставят штифтом 303-1059 из CT-U0404, а стопор держит коленвал, пока откручивают болт шкива.
Кронштейн вводят в проём стартера и притягивают болтом M8×1,5, упор заводят в зубья венца — коленвал больше не проворачивается.
Да, стопор венца служит контрдержателем и при откручивании, и при затяжке болта шкива коленвала.

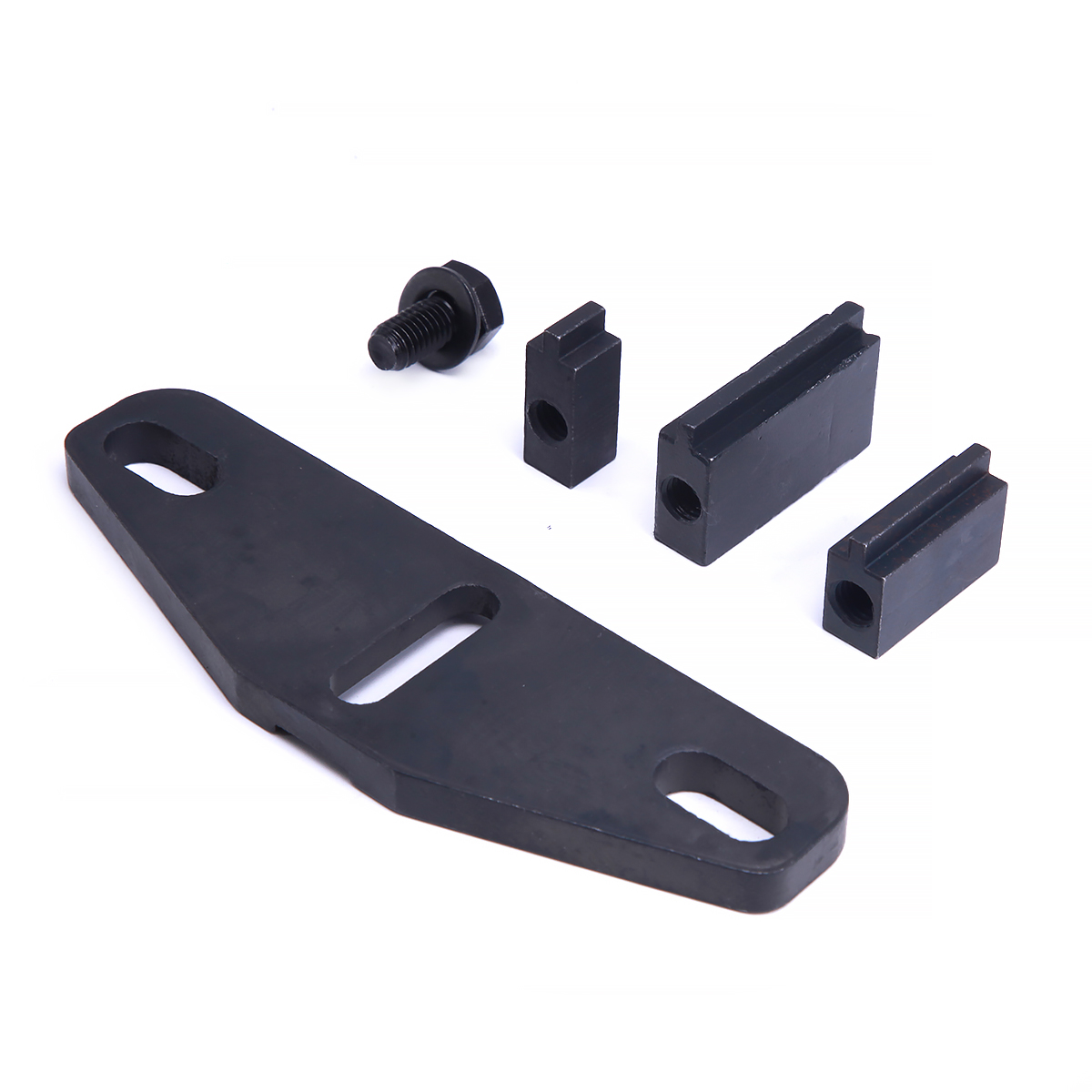

Кронштейн, крепёжный болт M8×1,5 и три сменных упора.
303-393A — обновлённая версия 303-393 (старый номер 21-168), у неё сменные упоры.
12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.

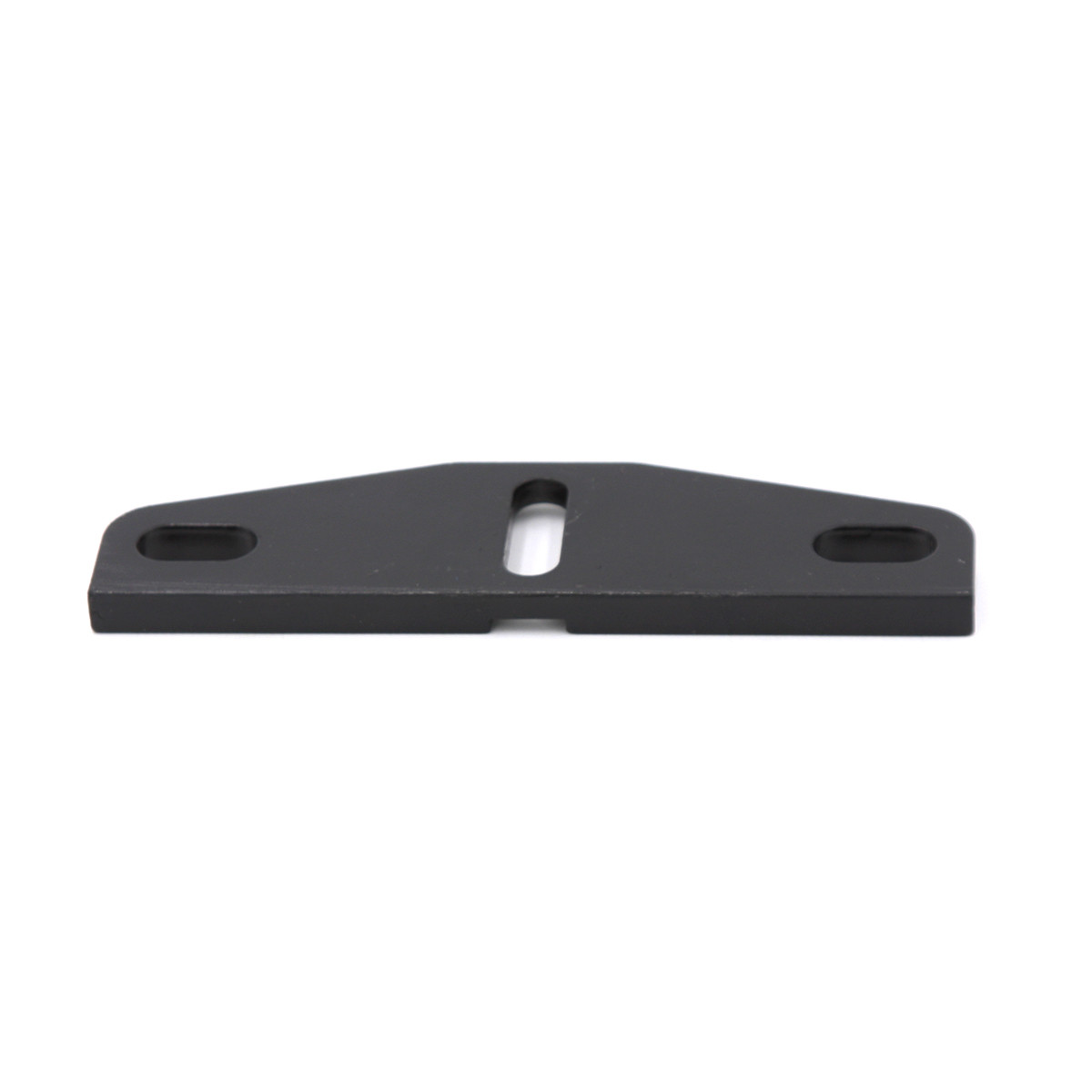

Кронштейн

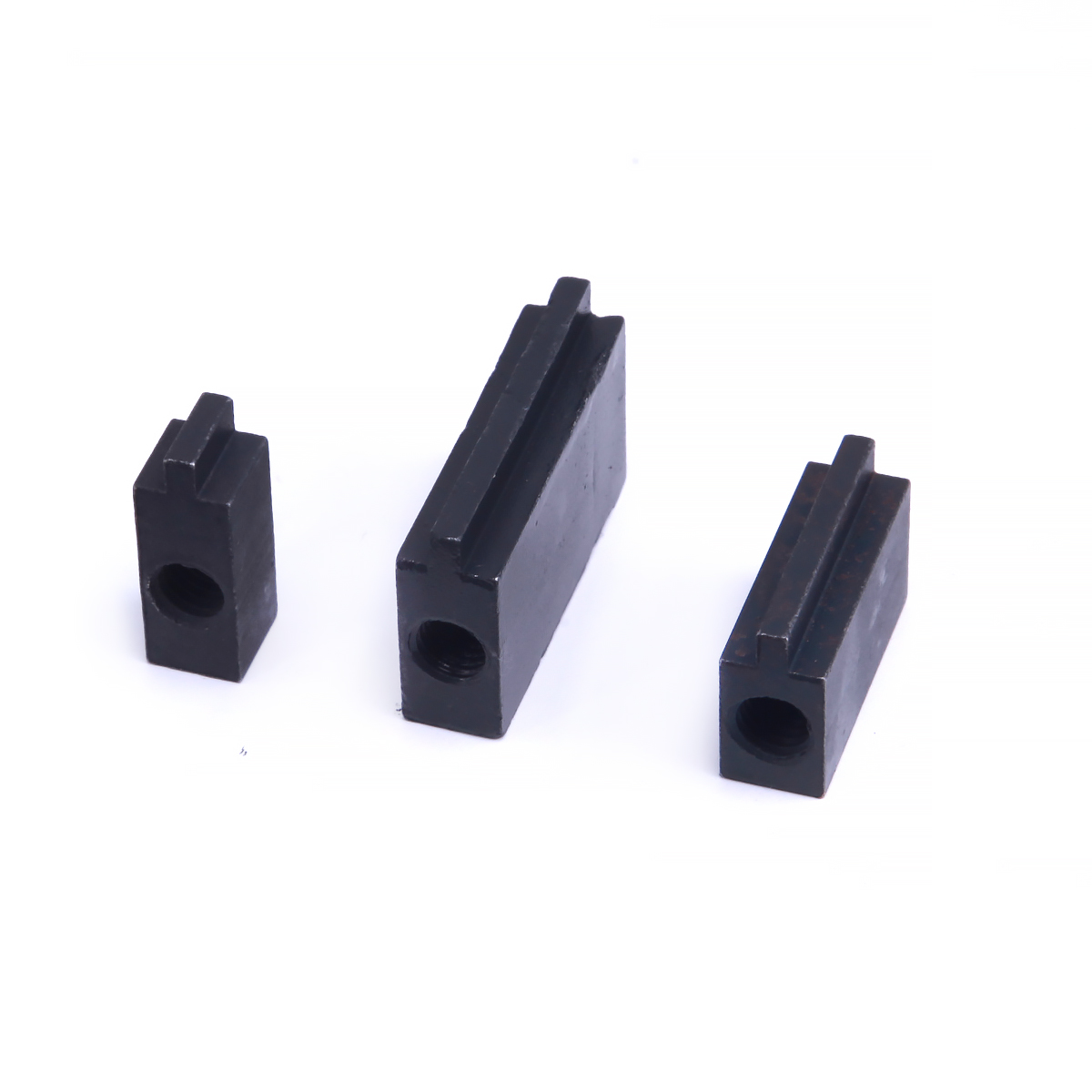

Фиксирующий элемент

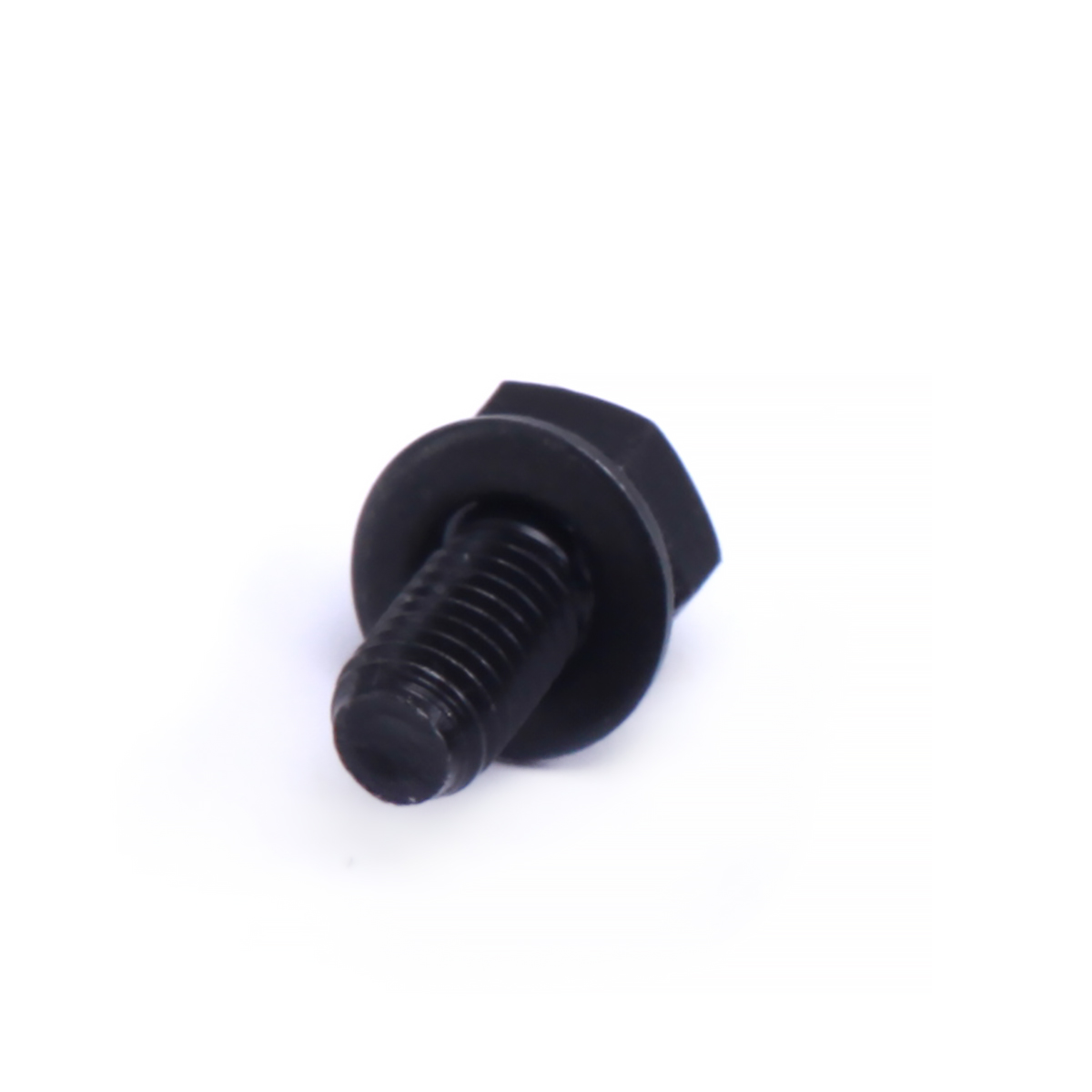

Болт крепления
