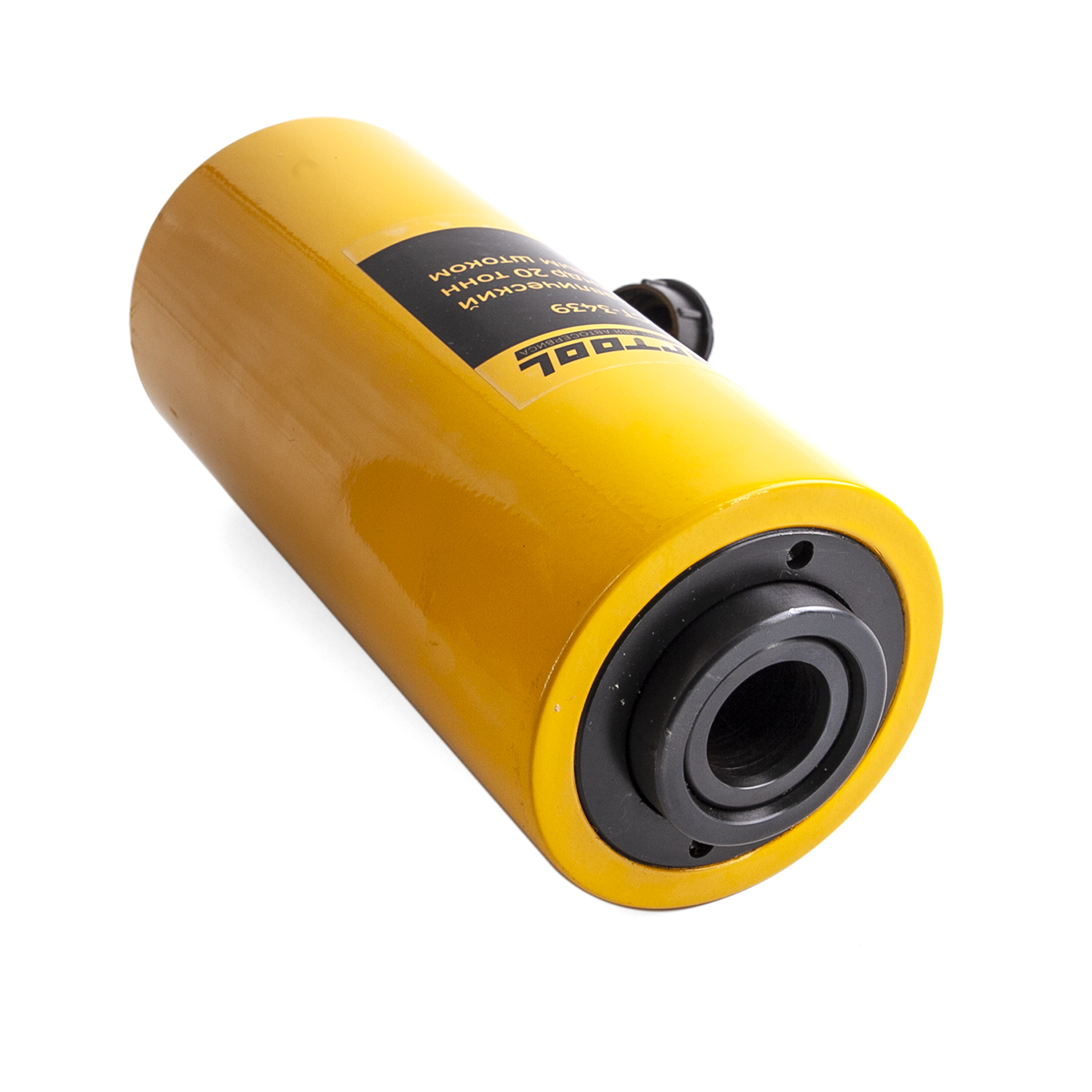

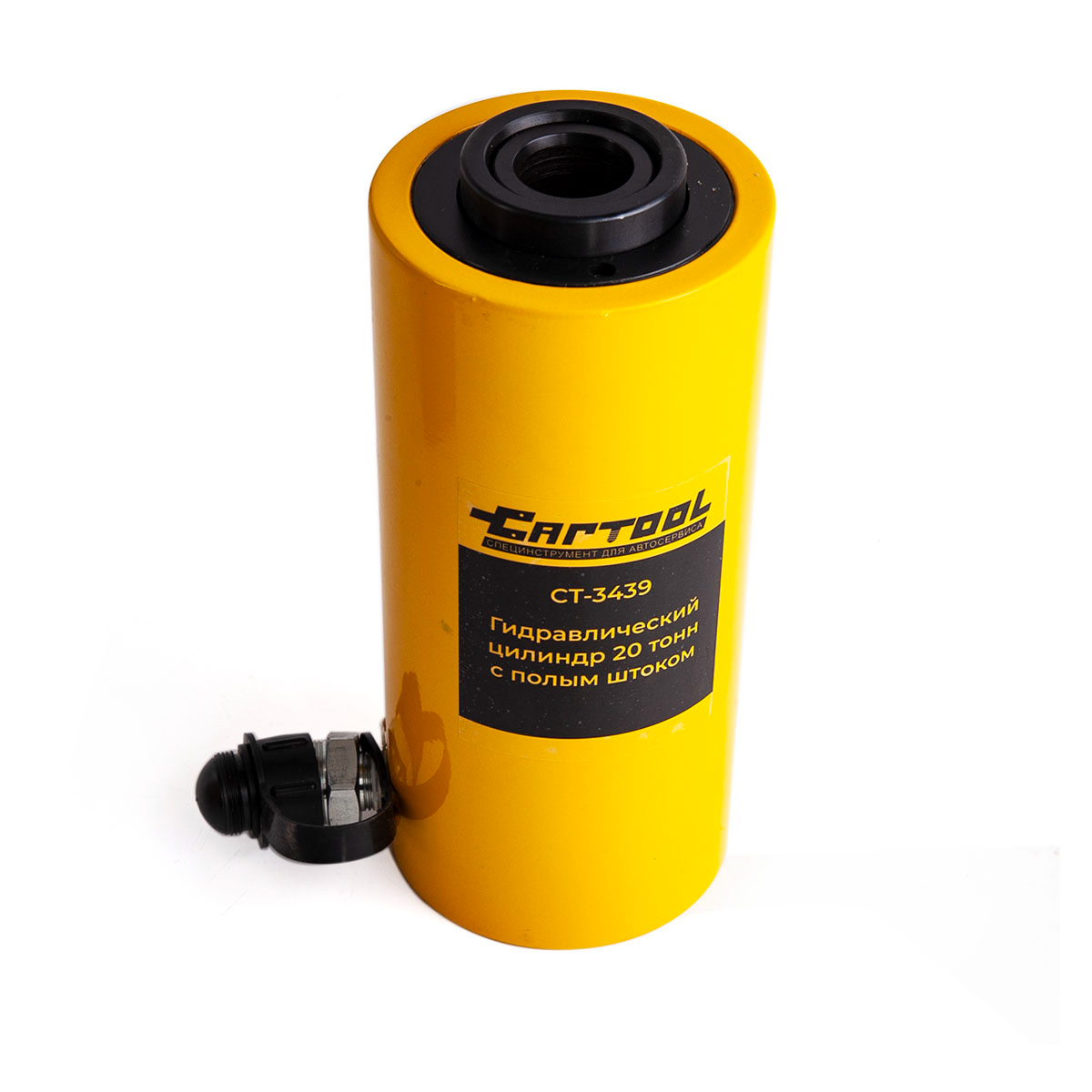

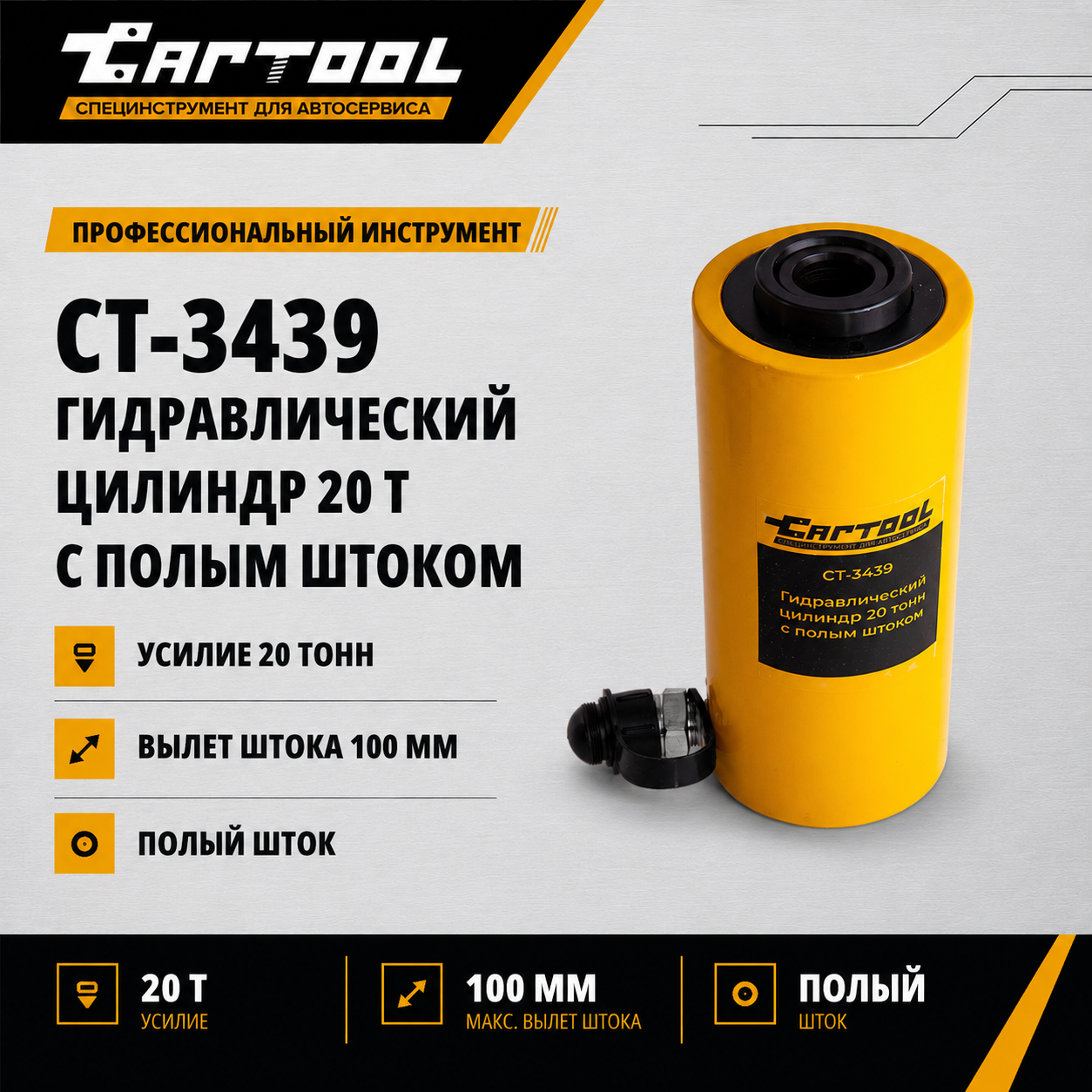

Гидравлический цилиндр 20т. с полым штоком Car-Tool CT-3439 — рабочая лошадка линейки полых цилиндров: 20 т на 700 бар и ход 100 мм. Тягу или шпильку пропускают через отверстие 27 мм в штоке, и цилиндр выпрессовывает или запрессовывает деталь по оси, работая приводом гидравлического съёмника.
Где пригодится
- выпрессовка и запрессовка ступичных подшипников и ступиц вместе со съёмником;
- снятие сайлентблоков, втулок, пальцев и шкворней;
- стягивание шкивов, шестерён и фланцев;
- привод самодельной и серийной прессовой оснастки в цехе.
Чем удобна модель
- 100 мм хода — длинную посадку проходят без лишних перестановок;

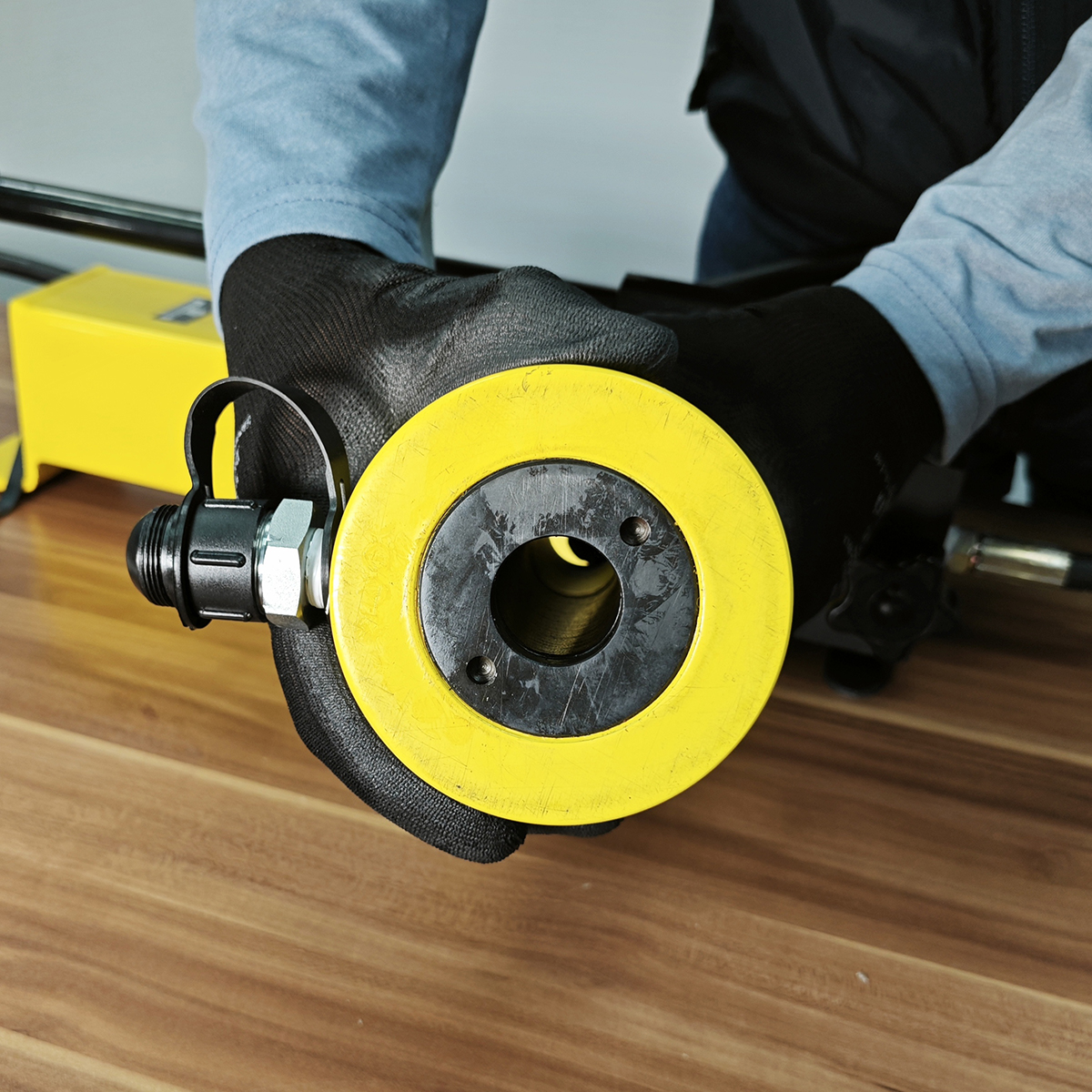

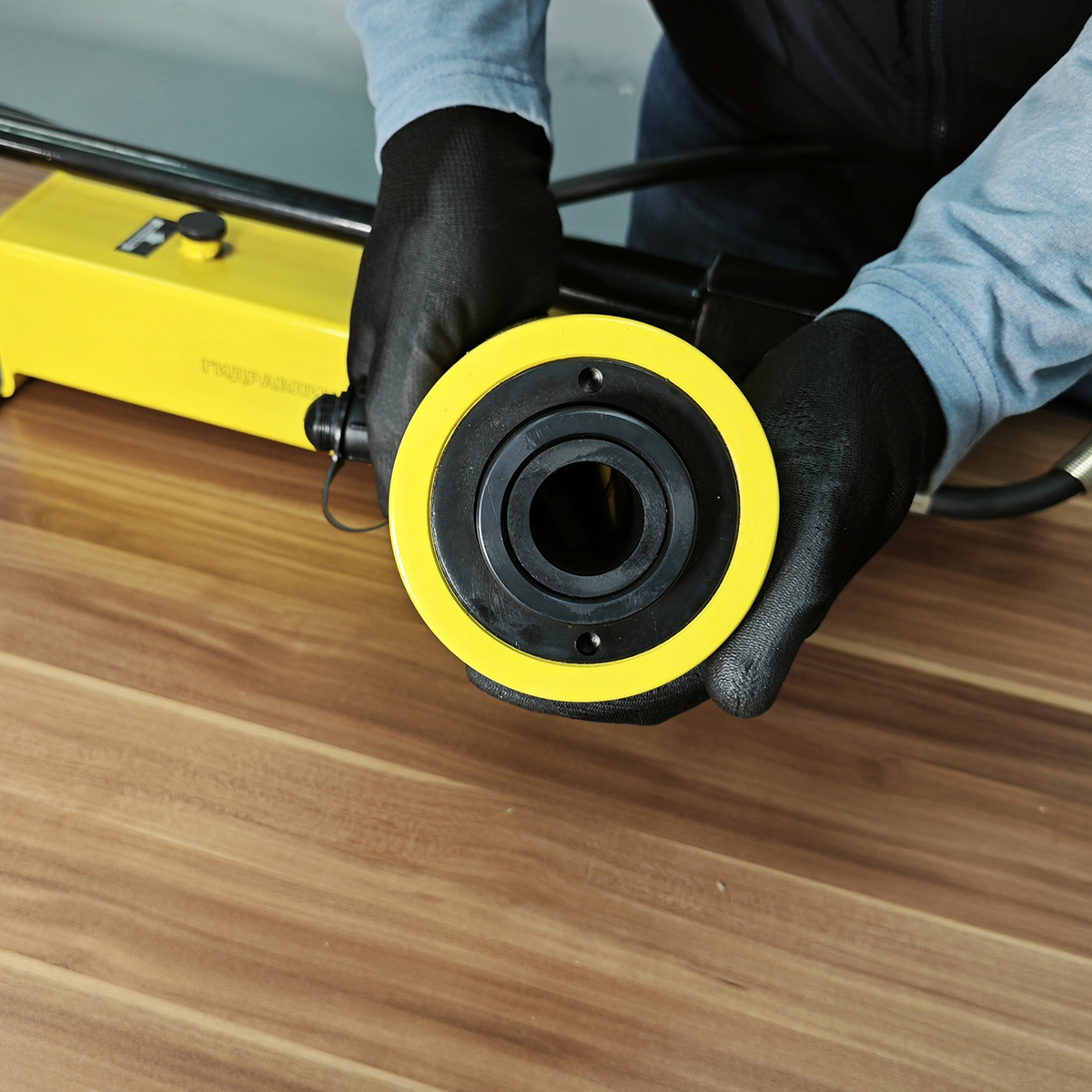

- отверстие 27 мм — подходят шпильки и тяги большинства съёмников;
- 98 мм в диаметре, 10 кг — заметно компактнее 30-тонного CT-3430 (114 мм, 14,5 кг);
- высота 223/323 мм — в сложенном виде и с выдвинутым штоком;
- 292 см³ масла на полный ход; цилиндр одностороннего действия, шток возвращается при сбросе давления.

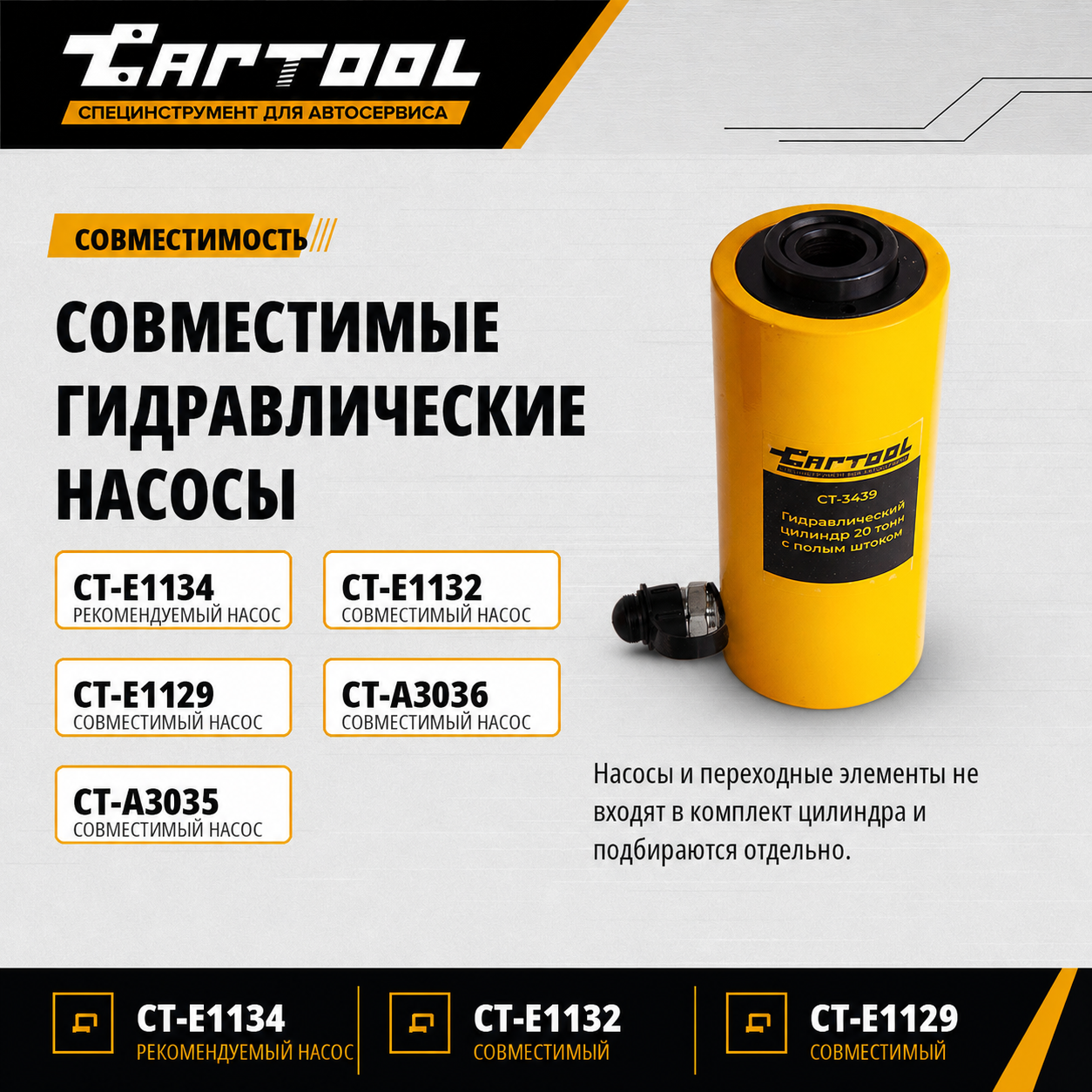

Какой насос взять

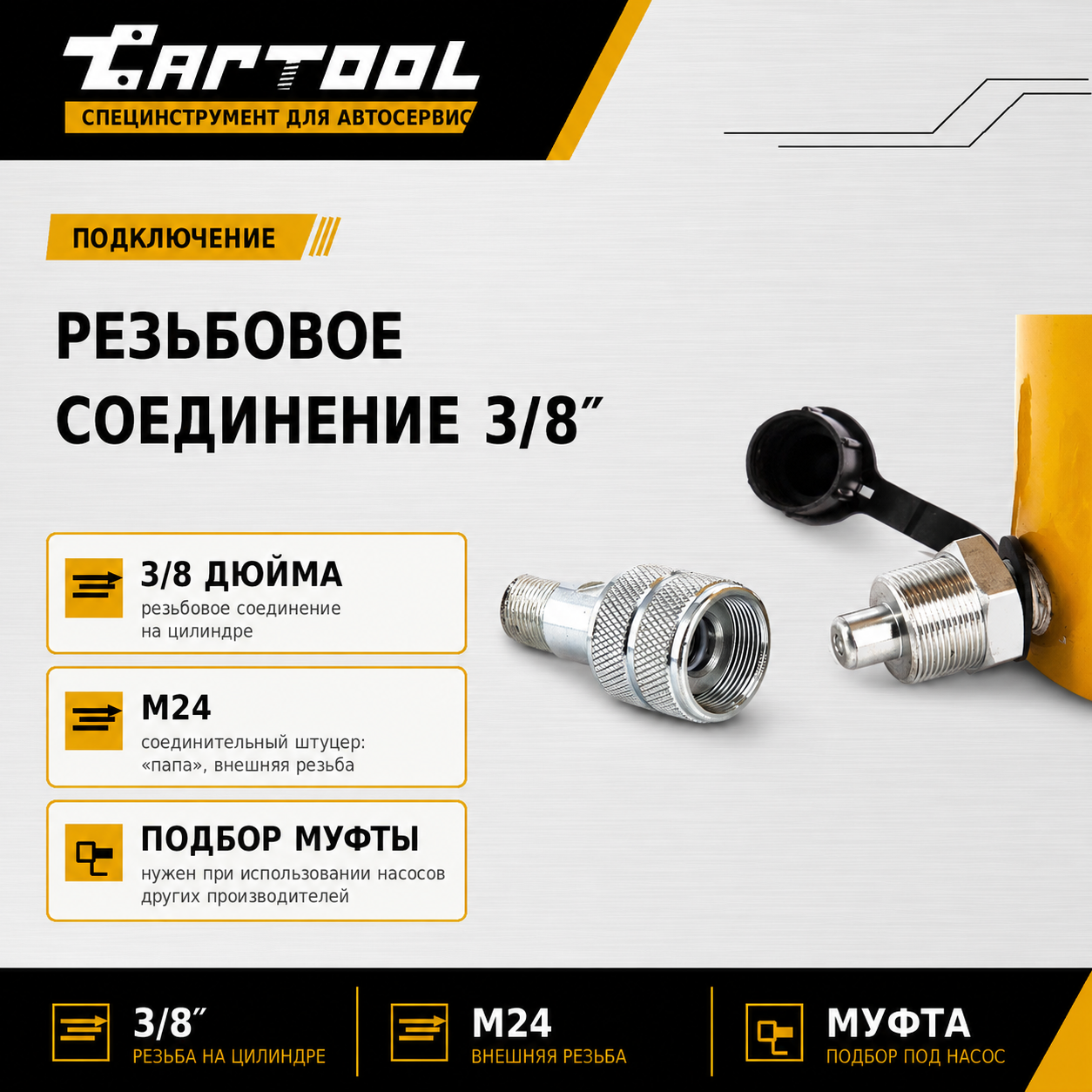

Под этот цилиндр подобран ручной CT-E1134 на 1 л. Работают и ручные CT-E1132 (3,2 л) и CT-E1129 (2,5 л), пневмогидравлические CT-A3036 (1,7 л) и CT-A3035 (0,9 л). Соединение — муфта «мама» М24 на шланге насоса и штуцер «папа» М24 на цилиндре; к насосам других марок — через CT-3439A. Остальная линейка полых цилиндров: CT-3414 — 14 т, ход 42 мм, отверстие 19,6 мм, 5,5 кг; CT-3430 — 30 т, ход 100 мм; CT-3460 — 60 т, ход 50 мм; CT-20200 — те же 20 т с ходом 200 мм.
Что ещё пригодится:
- шланги-удлинители 700 бар 3/8″ × М24: CT-3037H на 1,5 м и CT-03700H на 3 м — когда насос нужно поставить дальше от детали;
- комплект муфт «мама» + «папа» 3/8″ CT-3439A — для насосов и шлангов других марок;
- адаптер для манометра CT-7002 (3/8″ × 3/8″ × М14×1,5) — давление в линии видно во время работы;
- съёмники с тягой или шпилькой тоньше 27 мм, например гидравлический съёмник ступичных подшипников VW и Audi (аналог VAG T10205).
Комплект поставки
- цилиндр со штуцером «папа» М24 и защитным колпачком;
- насос, шланг и съёмник продаются отдельно.
Сравнительные характеристики гидроцилиндров Car-Tool
| Наименование | ||||||
| Усилие, т | 14 | 20 | 30 | 60 | 20 | 60 |
| Ход штока, мм | 42 | 100 | 100 | 50 | 200 | 200 |
| Рабочее давление, бар | 700 | 700 | 700 | 700 | 700 | 700 |
| Тип действия | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной |
| Объём масла, см³ | 165 | 292 | 477 | 402 | 580 | 1606 |

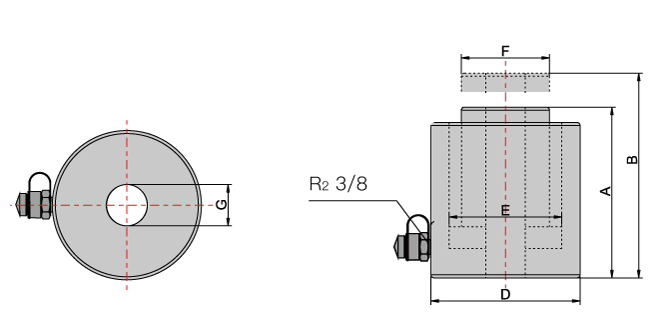

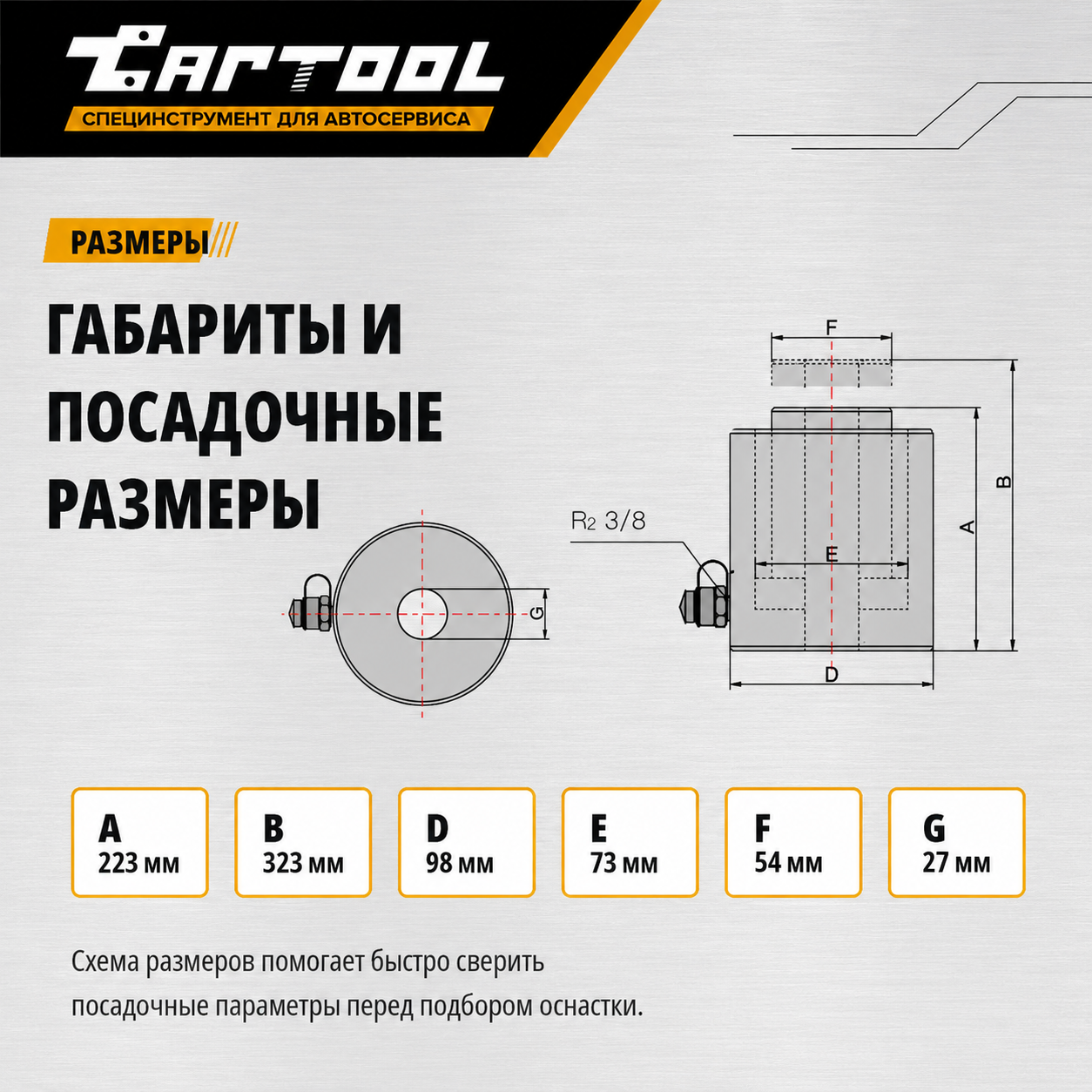

| A — высота в сложенном положении, мм | 138 | 223 | 246 | 247 | ||
| B — высота с выдвинутым штоком, мм | 180 | 323 | 346 | 297 | ||
| D — наружный диаметр корпуса, мм | 90 | 98 | 114 | 158 | ||
| G — диаметр отверстия в штоке, мм | 19,6 | 27 | 33 | 54 | ||
| E — внутренний диаметр цилиндра, мм | 73 | 90 | 123 | |||
| F — диаметр штока, мм | 54 | 63 | 91 | |||
| Вес, кг | 5,5 | 10 | 14,5 | 30,2 | 15 | 45 |
| Ручки для переноски | нет | нет | нет | съёмные | ||
| Соединительный штуцер | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 |
| Порт подключения | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" |
| Масло | гидравлическое ISO 32 | гидравлическое ISO 32 | гидравлическое ISO 32 | гидравлическое ISO 32 | ||
| Положение при работе | только вертикальное | |||||
| Рекомендуемый насос | CT-E1131 | CT-E1134 | CT-E1134 | CT-E1132 | CT-E1134 | CT-E1129 |
| Совместимые насосы | CT-E1129; CT-A3036 | CT-E1132; CT-E1129; CT-A3036; CT-A3035 | CT-E1132; CT-E1129; CT-A3036; CT-A3035 | CT-E1129; CT-A3036; CT-A3035 | ||
| Гарантия | 24 мес. | 24 мес. | 24 мес. | 24 мес. | 24 мес. | 24 мес. |
| Высота в сложенном положении, мм | 223 | 247 | 323 | 418 | ||
| Высота с выдвинутым штоком, мм | 323 | 297 | 523 | 618 | ||
| Наружный диаметр корпуса, мм | 98 | 158 | 98 | 158 | ||
| Диаметр отверстия в штоке, мм | 27 | 54 | 27 | 54 |
Вопросы и ответы
Какой насос нужен?
Подобран ручной CT-E1134 на 1 л. Работают также CT-E1132, CT-E1129, CT-A3036 и CT-A3035. На полный ход цилиндр забирает 292 см³ масла.
А если нужен ход больше 100 мм?
Тот же цилиндр на 20 т с ходом 200 мм — CT-20200.
Есть ли модель полегче?
CT-3414: 14 т, ход 42 мм, отверстие 19,6 мм, 5,5 кг.
Какая шпилька пройдёт через шток?
Любая тоньше 27 мм.
Можно ли ставить цилиндр горизонтально?
Нет. Цилиндр работает вертикально, нагрузка — только вдоль оси штока.
Можно ли подключить несколько цилиндров к одному насосу?
Да, если полезный объём насоса больше, чем суммарный объём масла всех цилиндров. Иначе штоки не дойдут до конца хода.
Чем CT-3439 отличается от CT-3430?
CT-3430 даёт 30 т вместо 20 т, отверстие у него 33 мм, корпус 114 мм, но он тяжелее — 14,5 кг. Ход у обоих 100 мм.
Как подключить цилиндр к насосу?

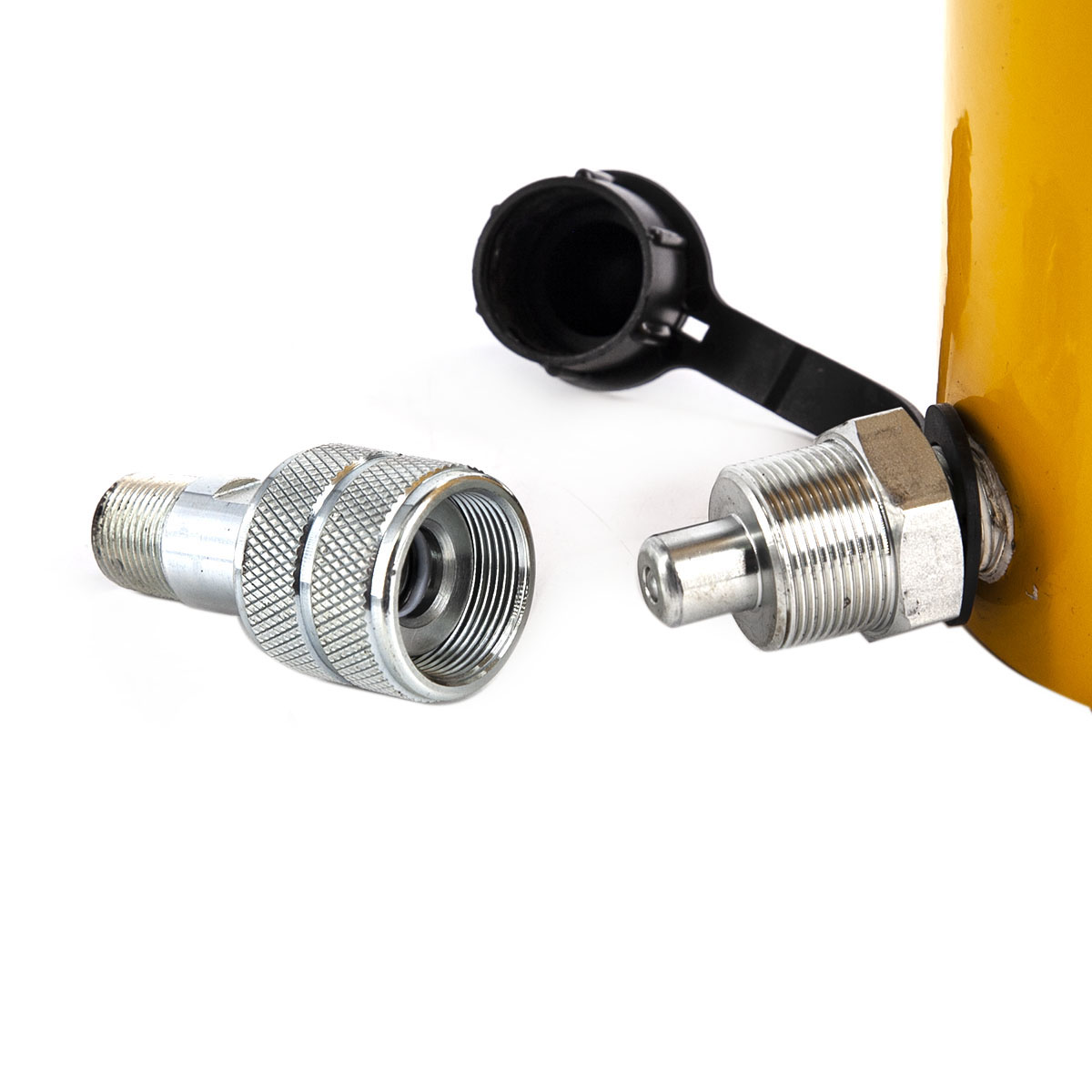

Наверните муфту «мама» М24 со шланга насоса на штуцер «папа» цилиндра до упора и только после этого начинайте качать. Если в линии стоит манометр, следите за давлением по нему.
Подойдёт ли насос другой марки?
Да, если насос даёт не больше 700 бар, а на его шланге муфта «мама» М24. С другой муфтой — через комплект CT-3439A. Насос с меньшим давлением тоже подключается, но цилиндр разовьёт меньше 20 т.
Как работать безопасно?
Не превышайте 20 т и ход 100 мм. Цилиндр — на твёрдую ровную поверхность, нагрузка — строго по оси штока, центр тяжести груза — над цилиндром. Не бейте по цилиндру, не оставляйте его под грузом без присмотра и не работайте под грузом, который держит только цилиндр.
Какая гарантия?
24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
