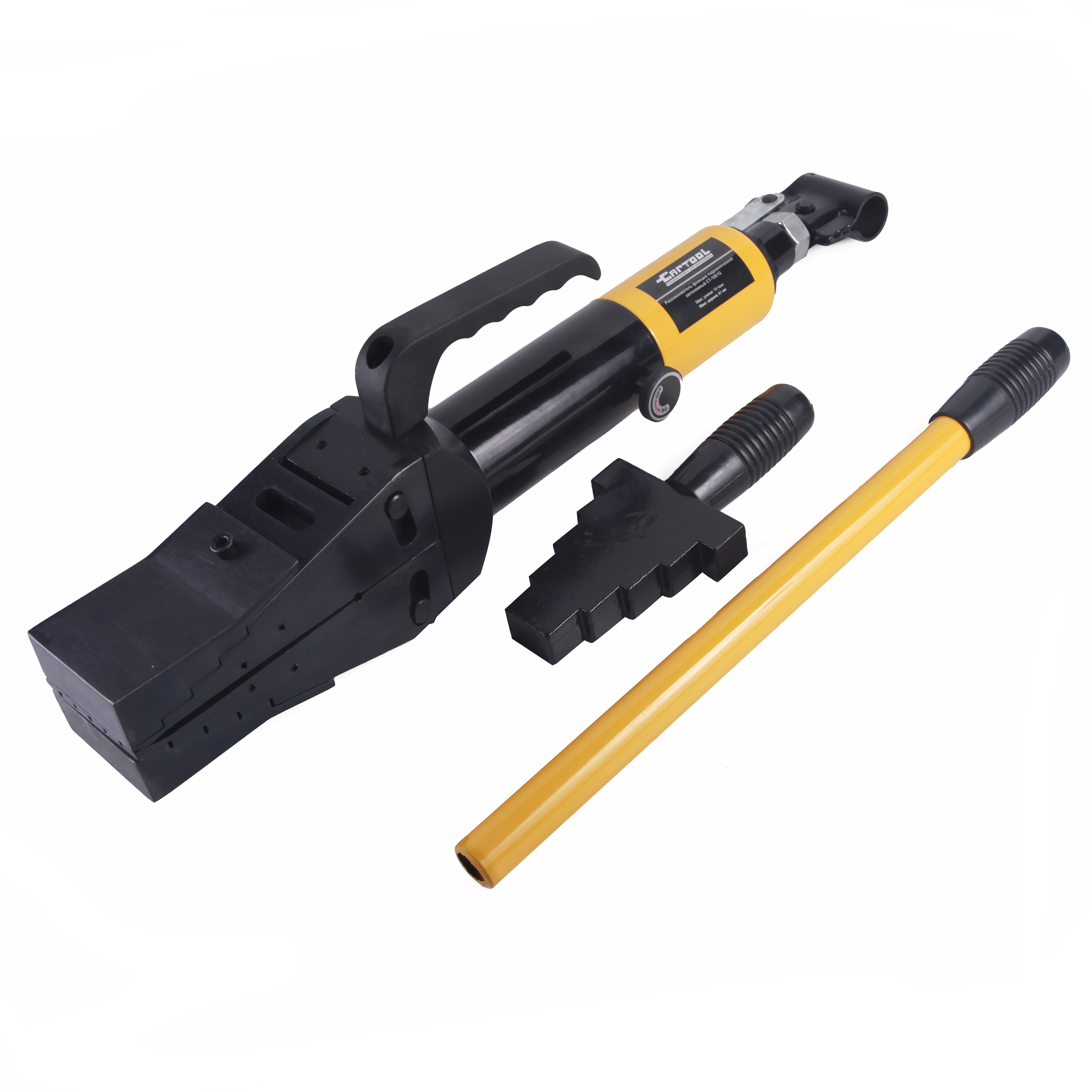

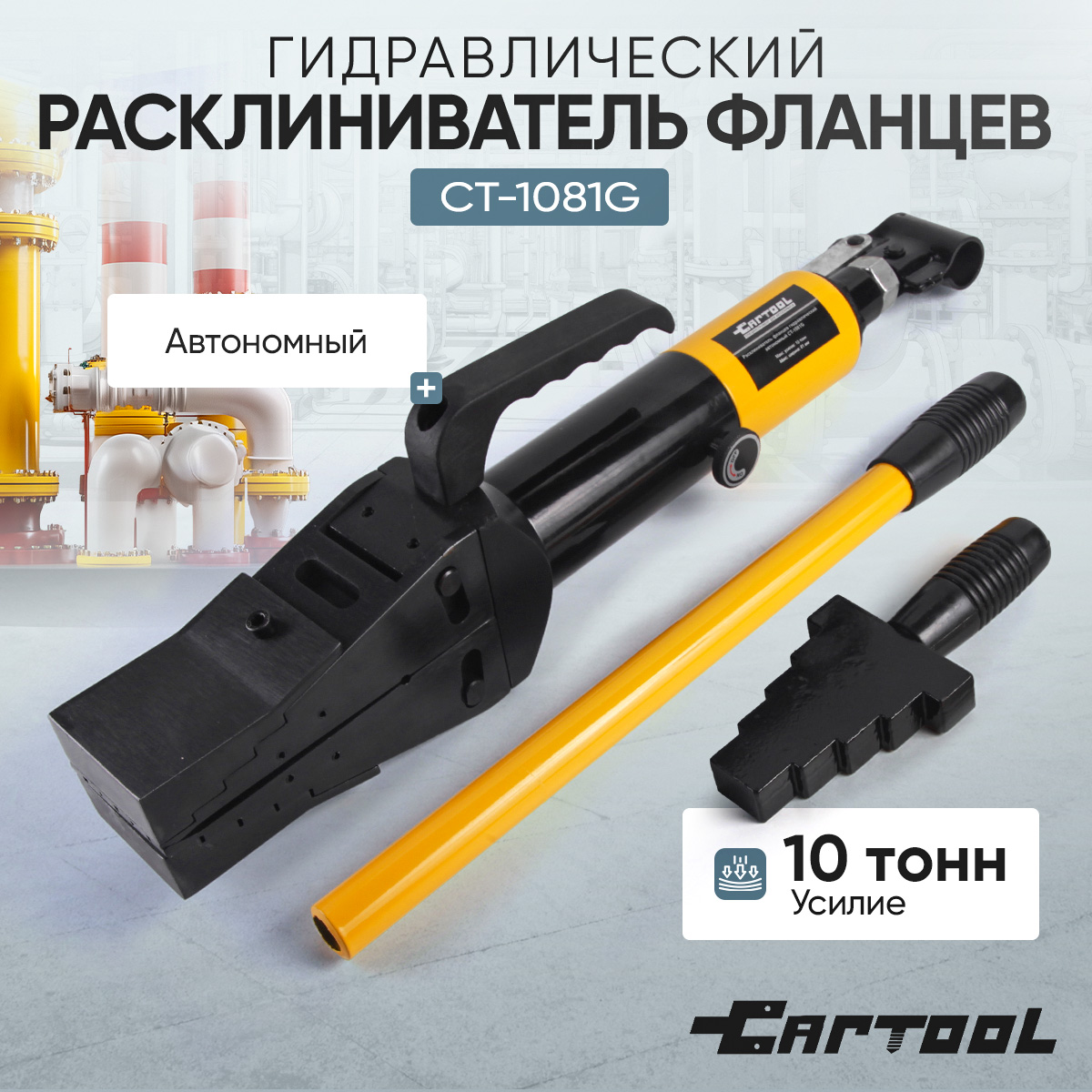

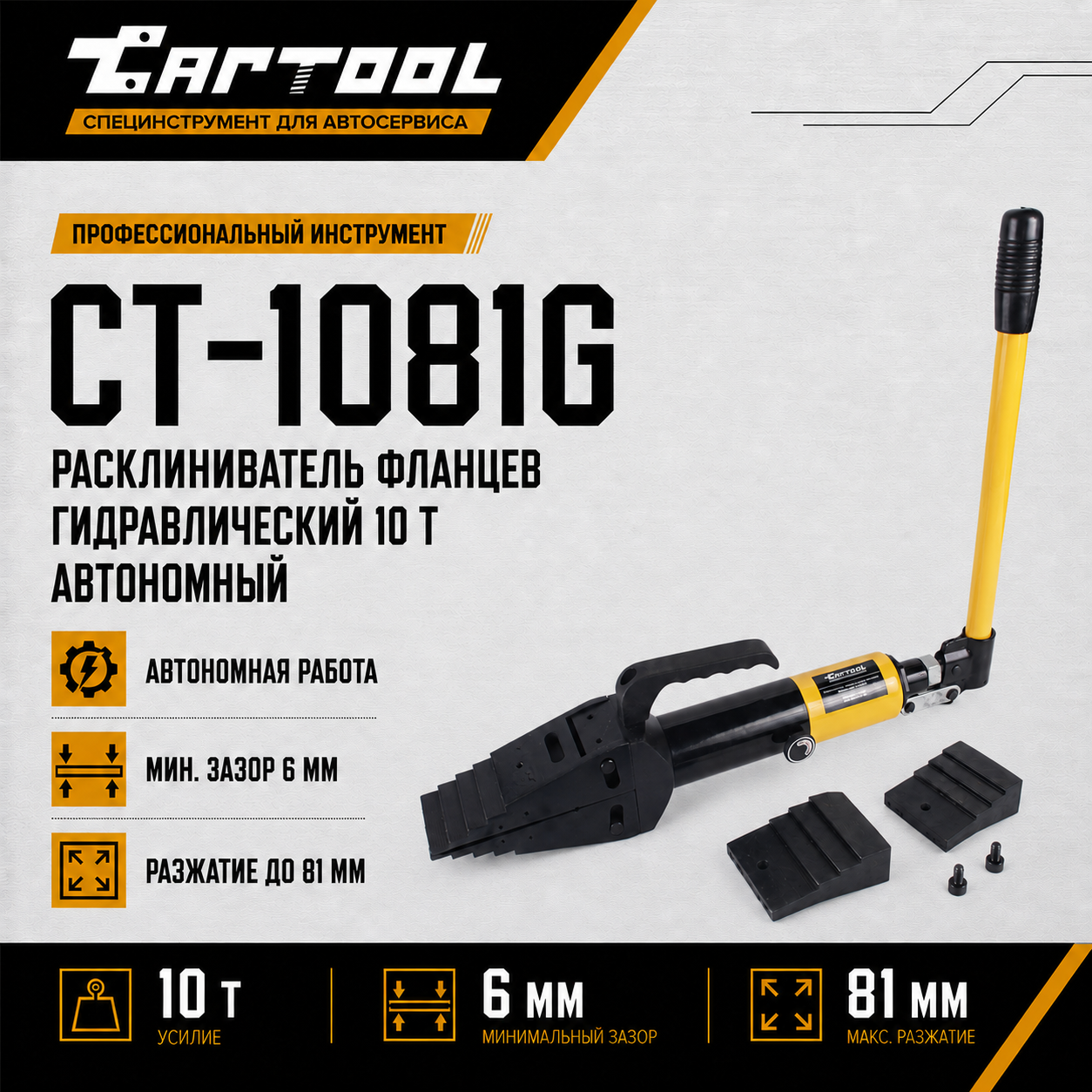

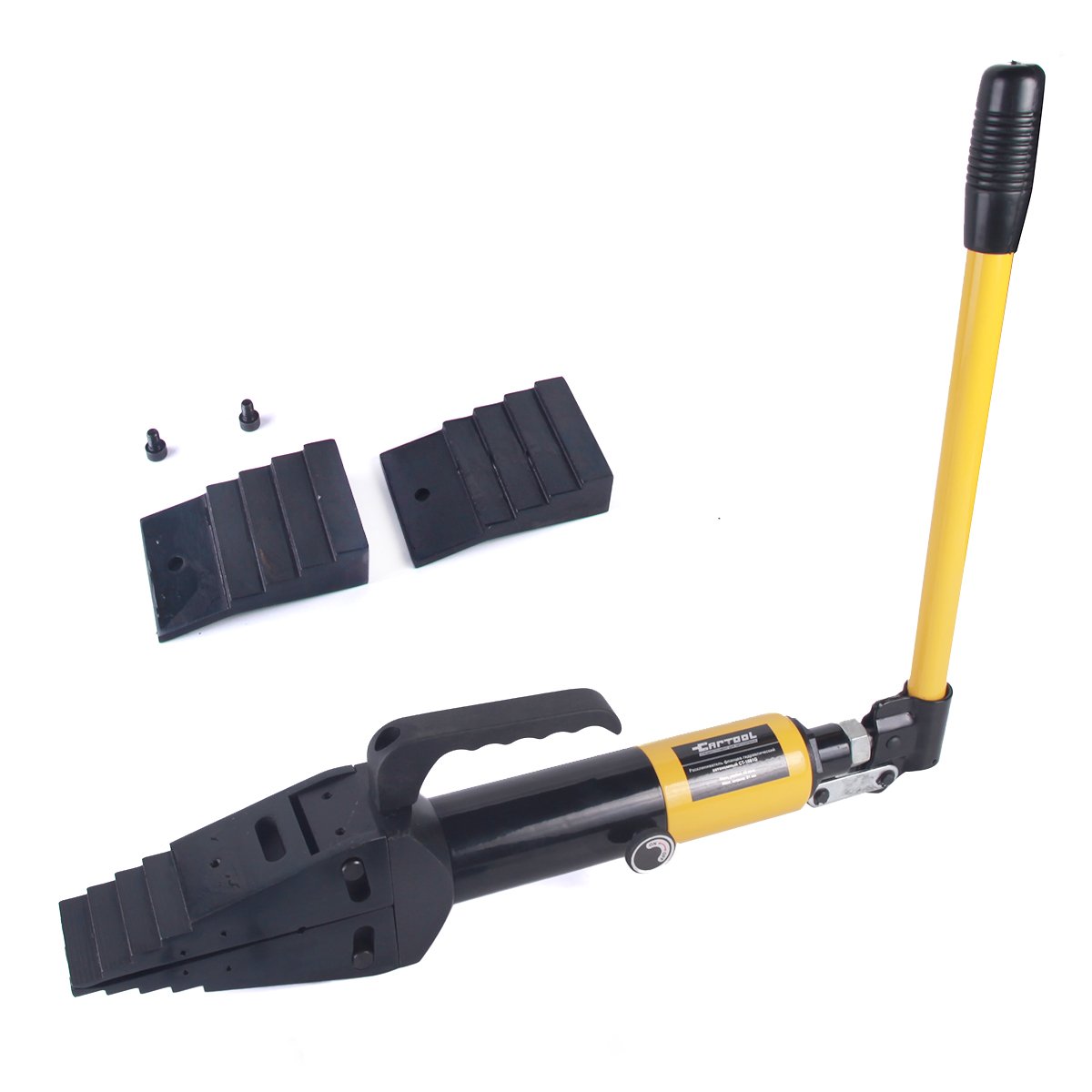

Расклиниватель фланцев гидравлический 10т автономный Car-Tool CT-1081G — автономный гидравлический расклиниватель: насос со съёмной рукояткой встроен в корпус, клин заходит в зазор от 6 мм и разводит фланцы до 81 мм с усилием 10 т. Ход поршня 20 мм, длина 430 мм, вес 11,5 кг.

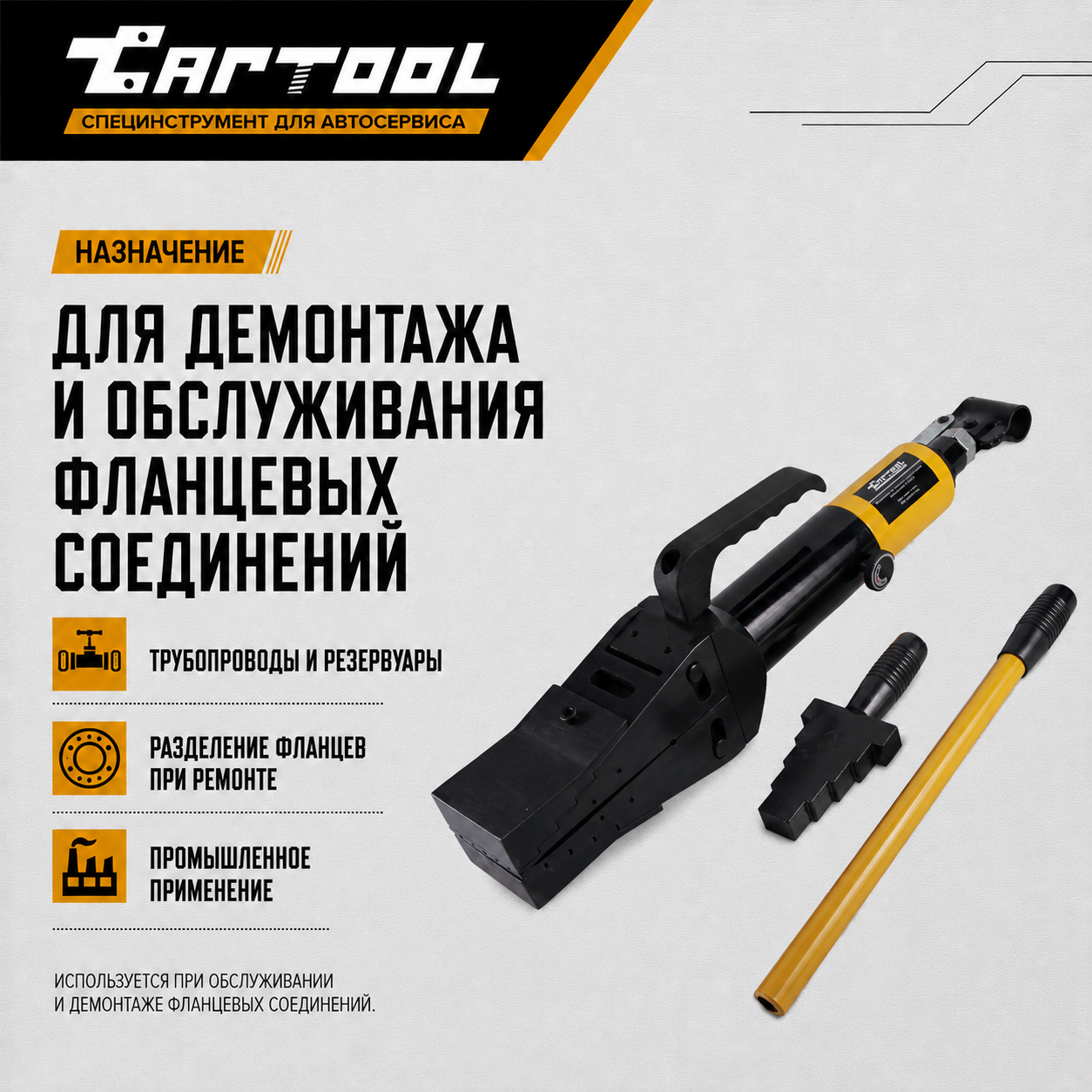

Где пригодится
замена уплотнительных прокладок во фланцах трубопроводов и резервуаров;
установка и снятие заглушек на магистралях;
разгонка прикипевших, деформированных и ржавых фланцев арматуры, ёмкостей и аппаратов;
нефтегазовые, химические, энергетические и судостроительные предприятия;
полевые условия и монтажные площадки без внешнего насоса и гидролинии.

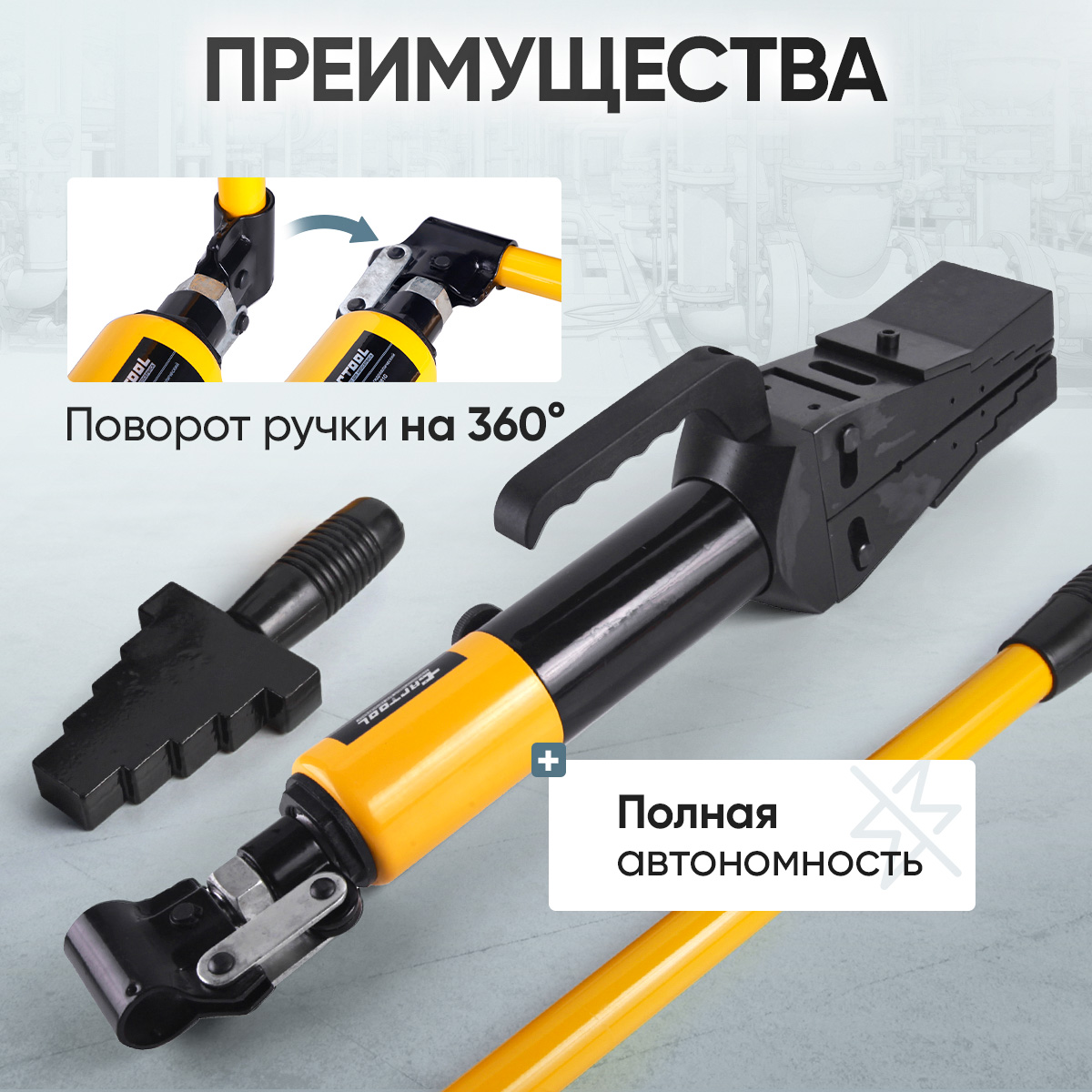

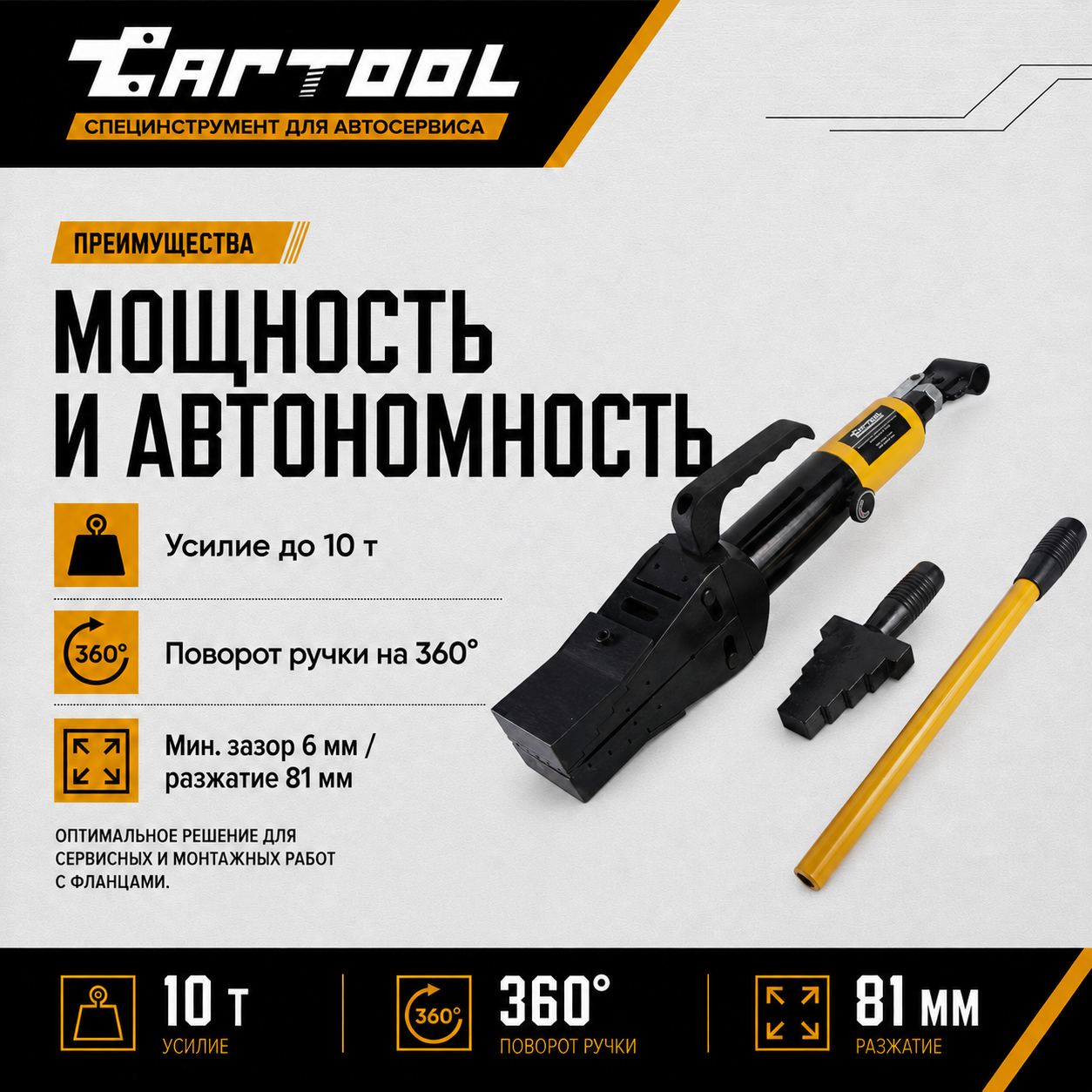

Чем удобна модель

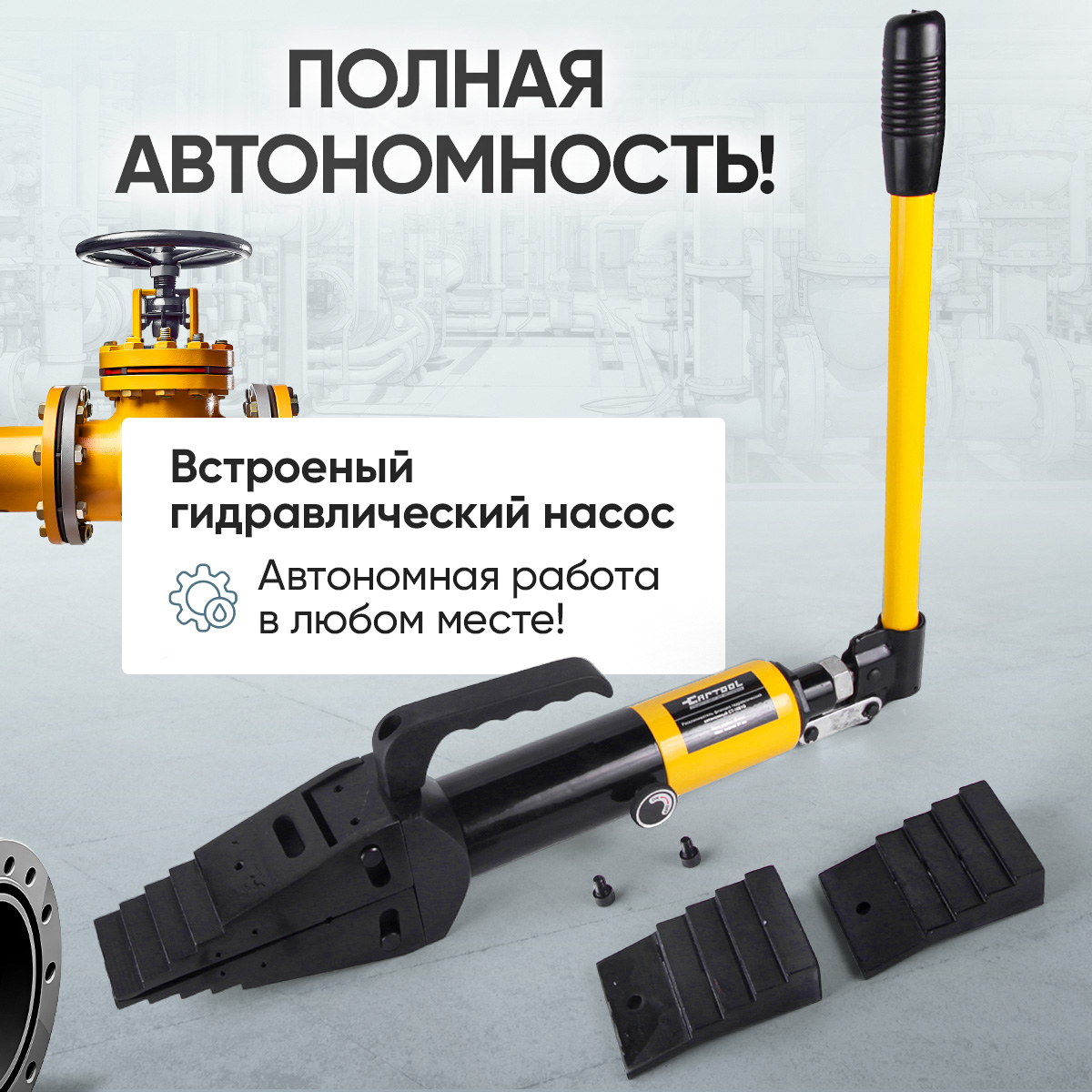

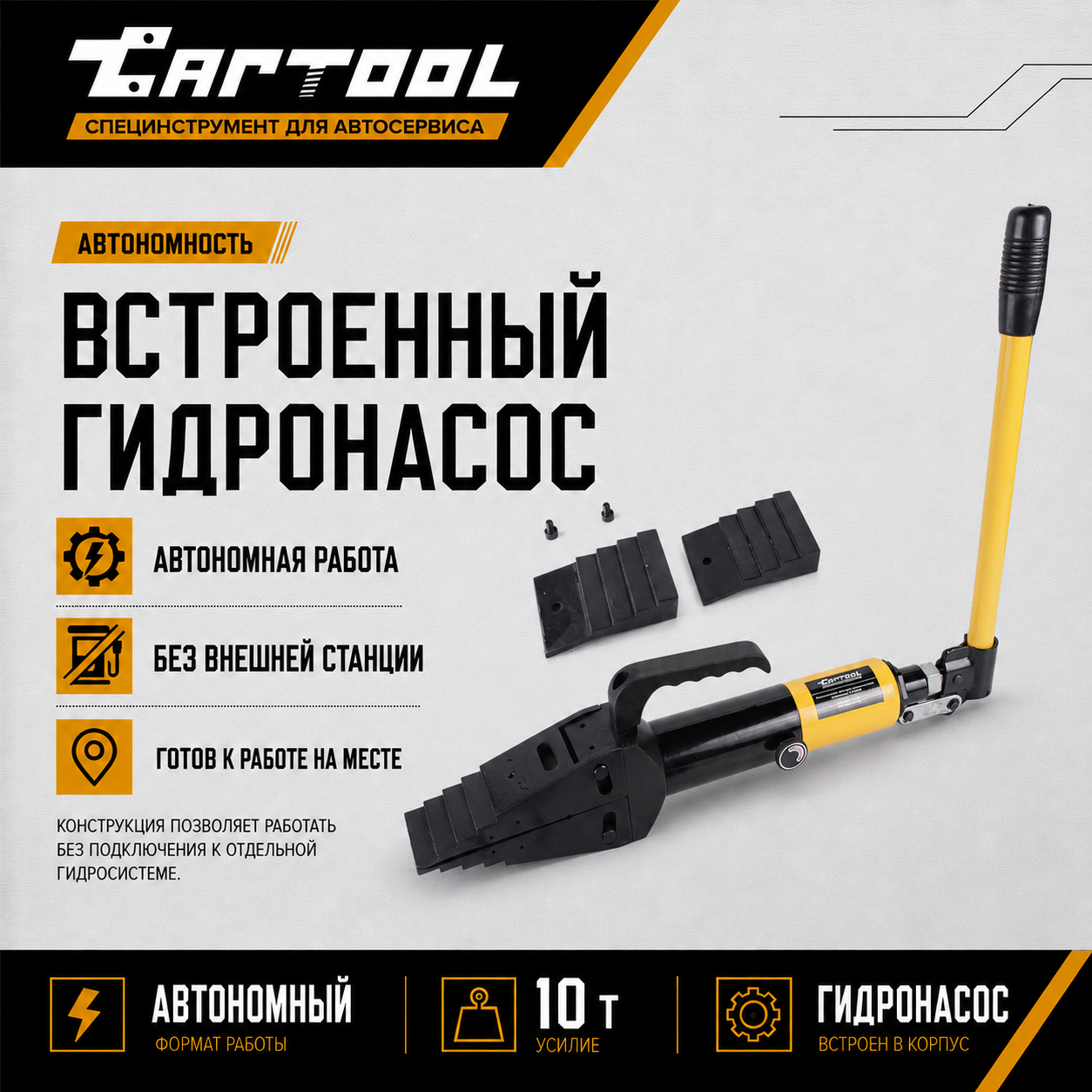

насос встроен — ни шлангов, ни внешнего гидрооборудования: установили и качаете до 10 тонн;

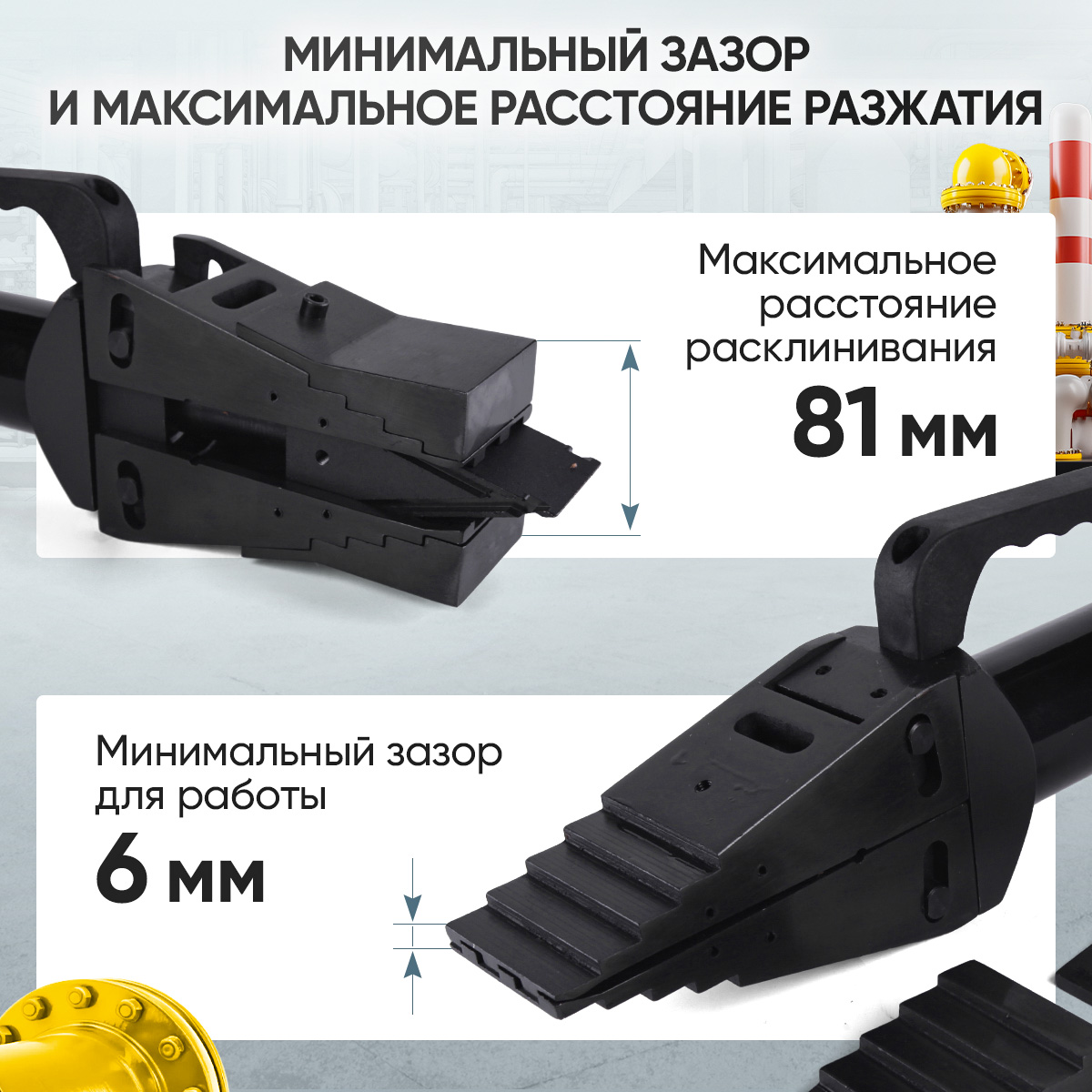

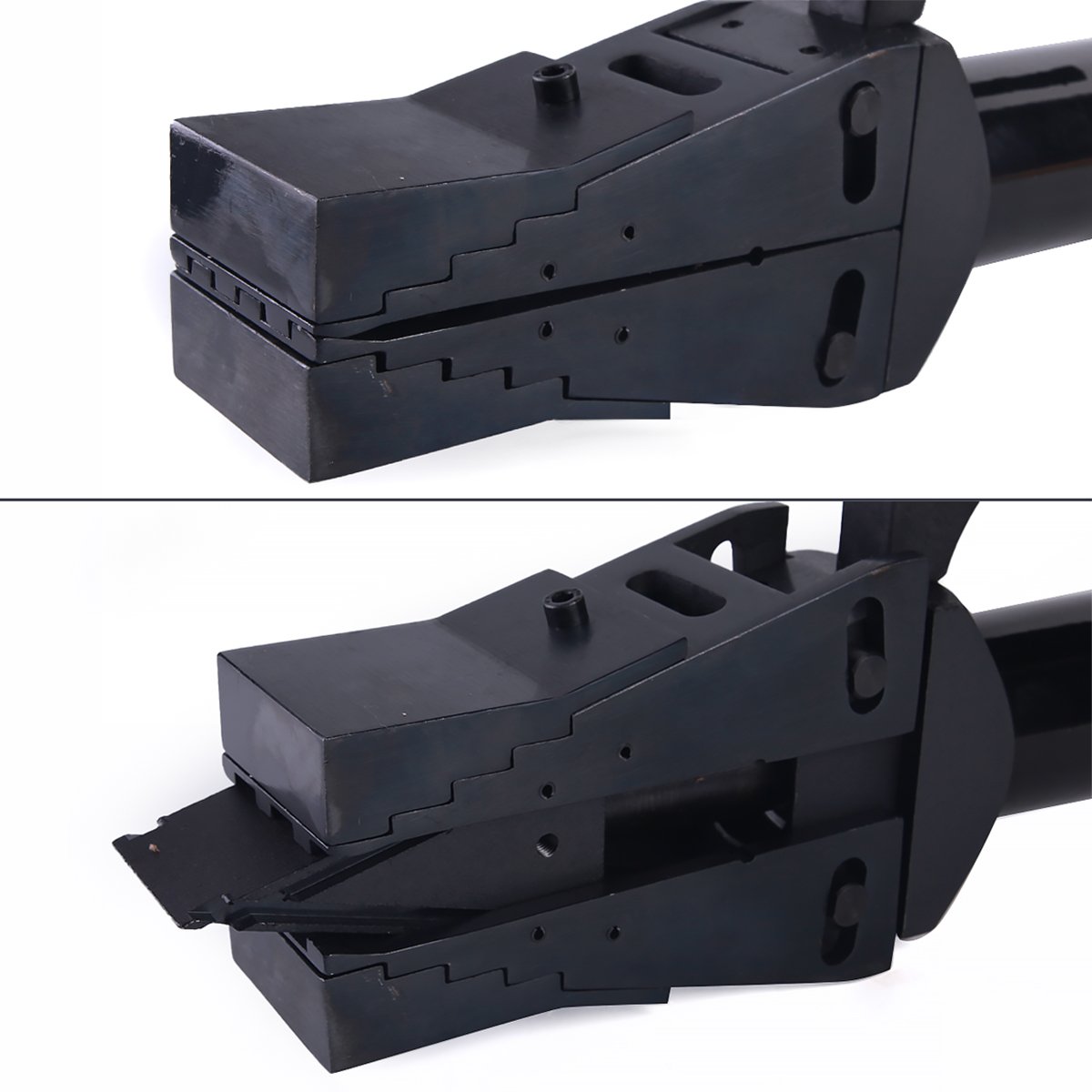

тонкий ступенчатый клин, вход от 6 мм — заходит без предварительной разгонки и не портит привалочные поверхности;
до 81 мм — хватает, чтобы вынуть старую прокладку и поставить новую;
предохранительный ступенчатый блок — держит фланцы разведёнными во время замены;

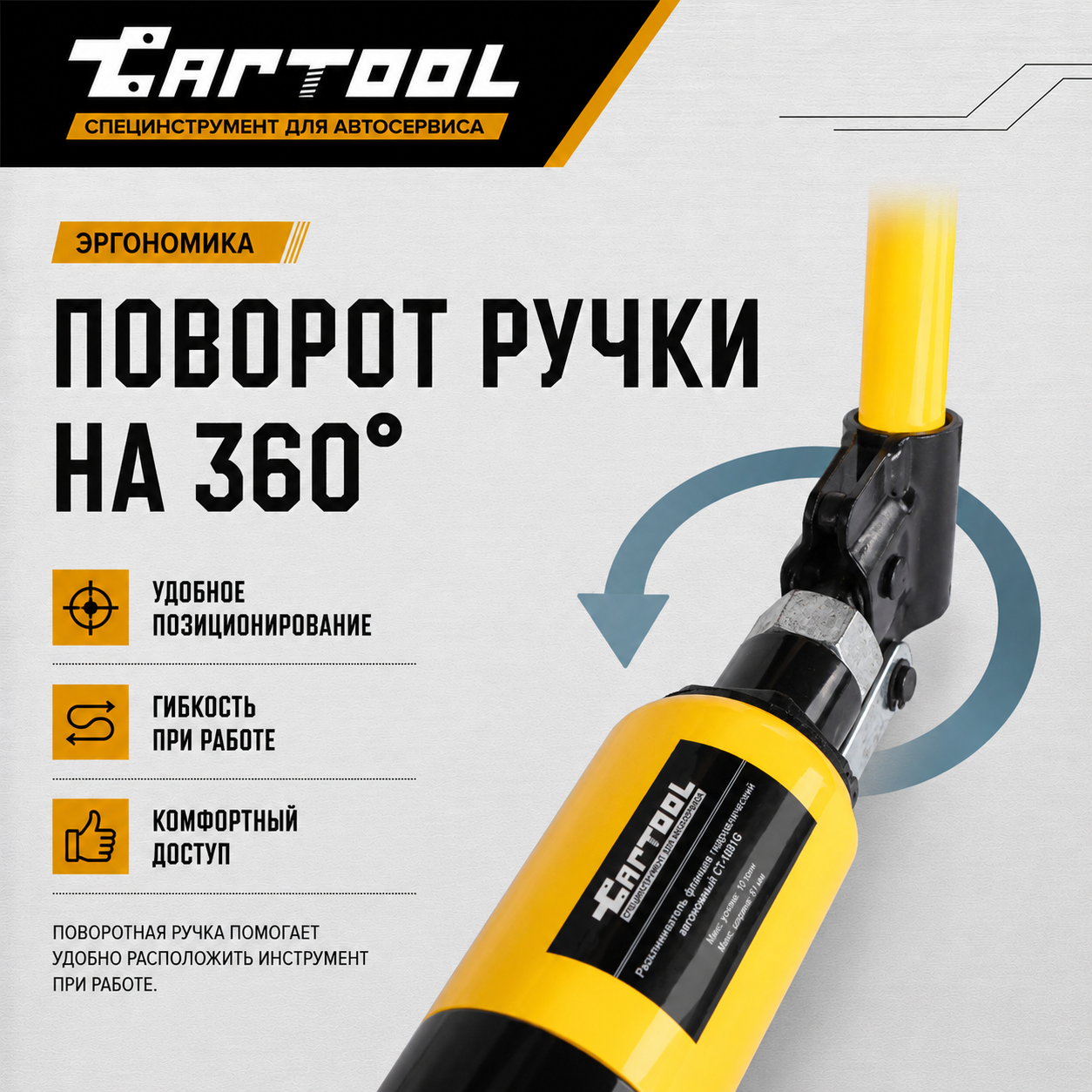

устойчивое основание и удобная рукоятка — инструмент твёрдо упирается в рабочей зоне, подходит к фланцам разных диаметров;
кейс и ремкомплект уплотнений в поставке.
Как подобрать
Автономный CT-1081G удобен на объекте, где нет гидролинии. Тот же принцип без встроенного насоса — CT-1481G: 14 т, 10 кг, работает от ручного насоса CT-E1131, зазор 6 мм и разгонка 81 мм те же. Механический вариант — CT-0877M на 8 т, до 77 мм, от ключа. Для щелей от 3 мм — клиновой CT-1054G на 10 т, до 28 мм.

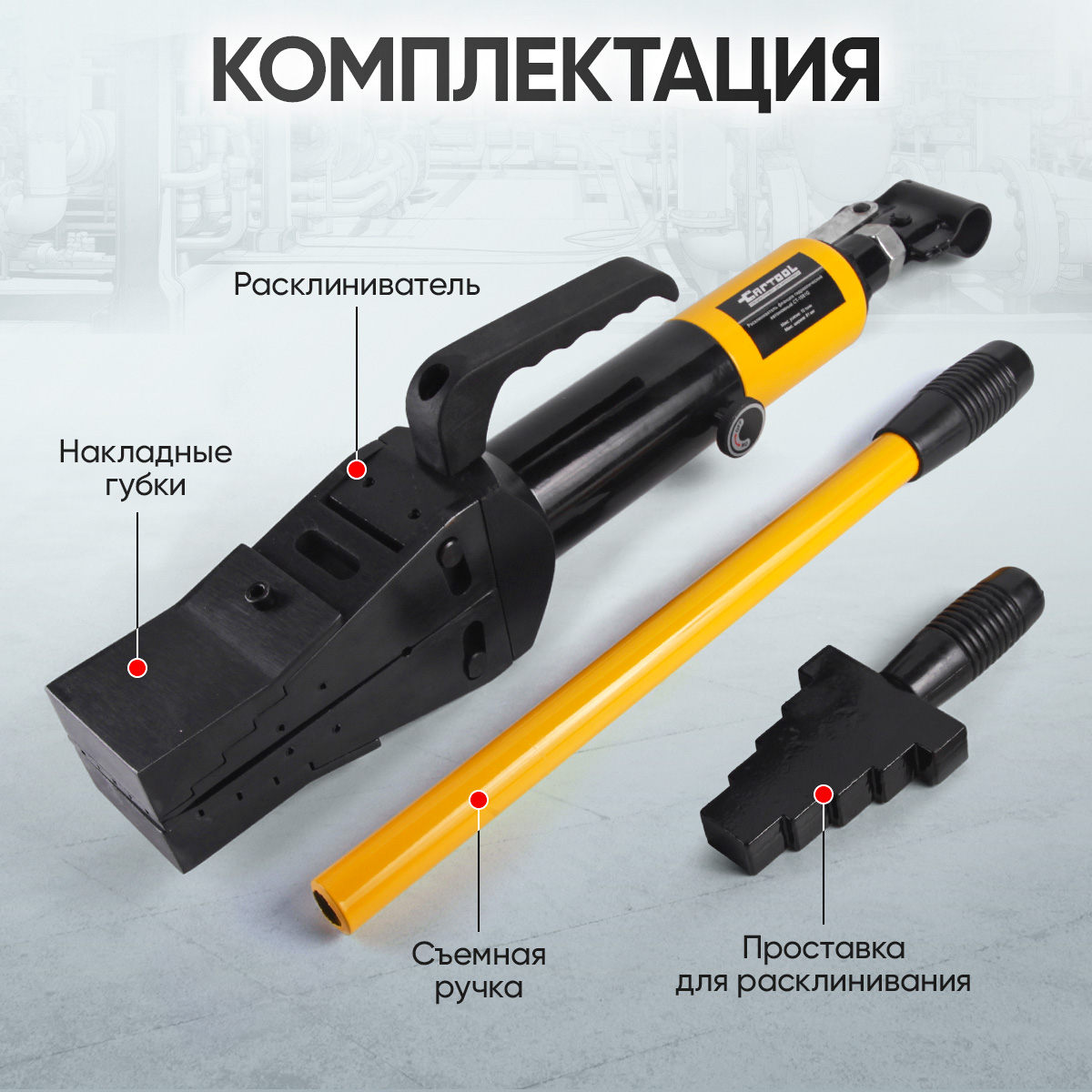

Комплект поставки
расклиниватель со встроенным насосом и двумя ступенчатыми клиньями;
съёмная рукоятка насоса;
предохранительный ступенчатый блок;
ремонтный комплект уплотнений;
пластиковый кейс.

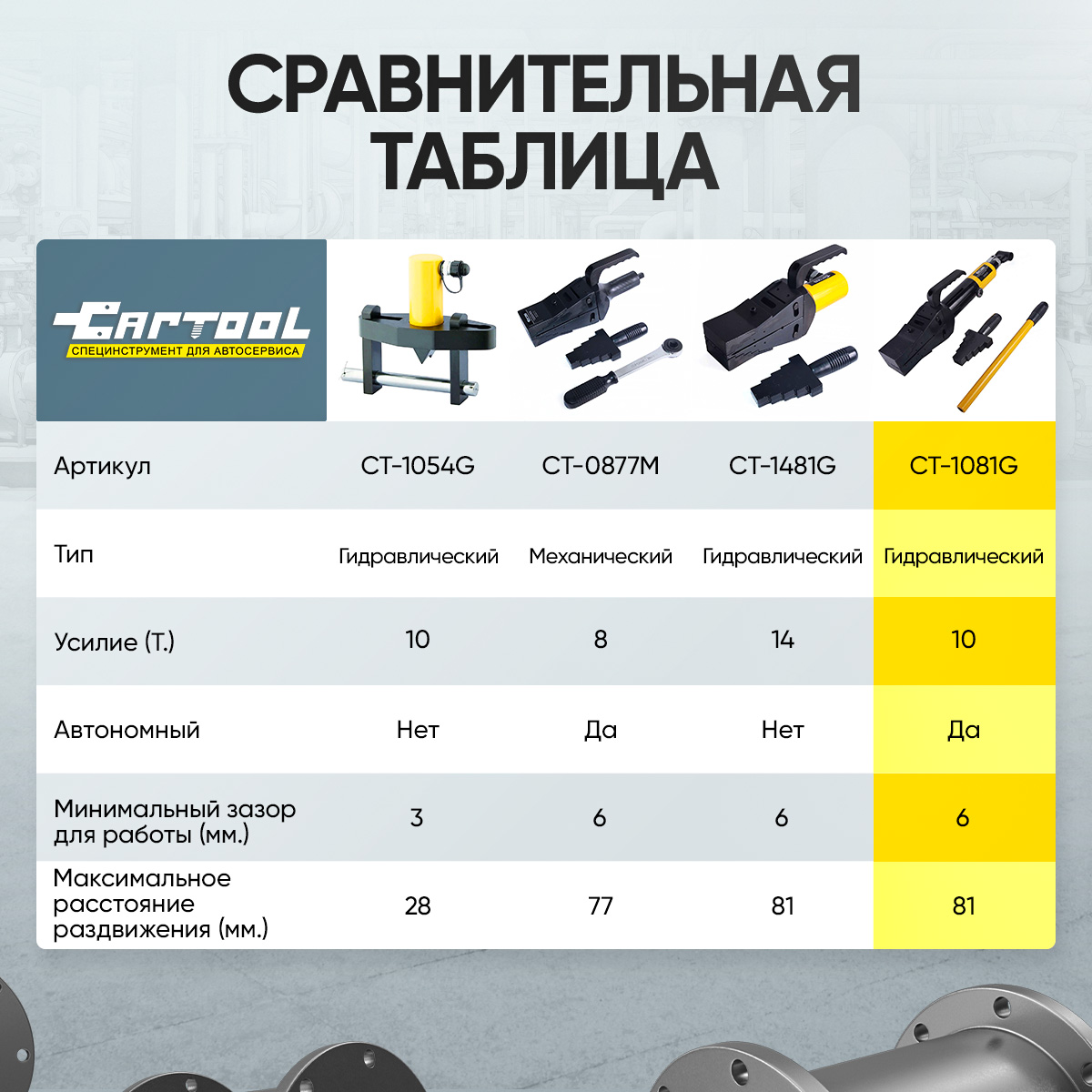

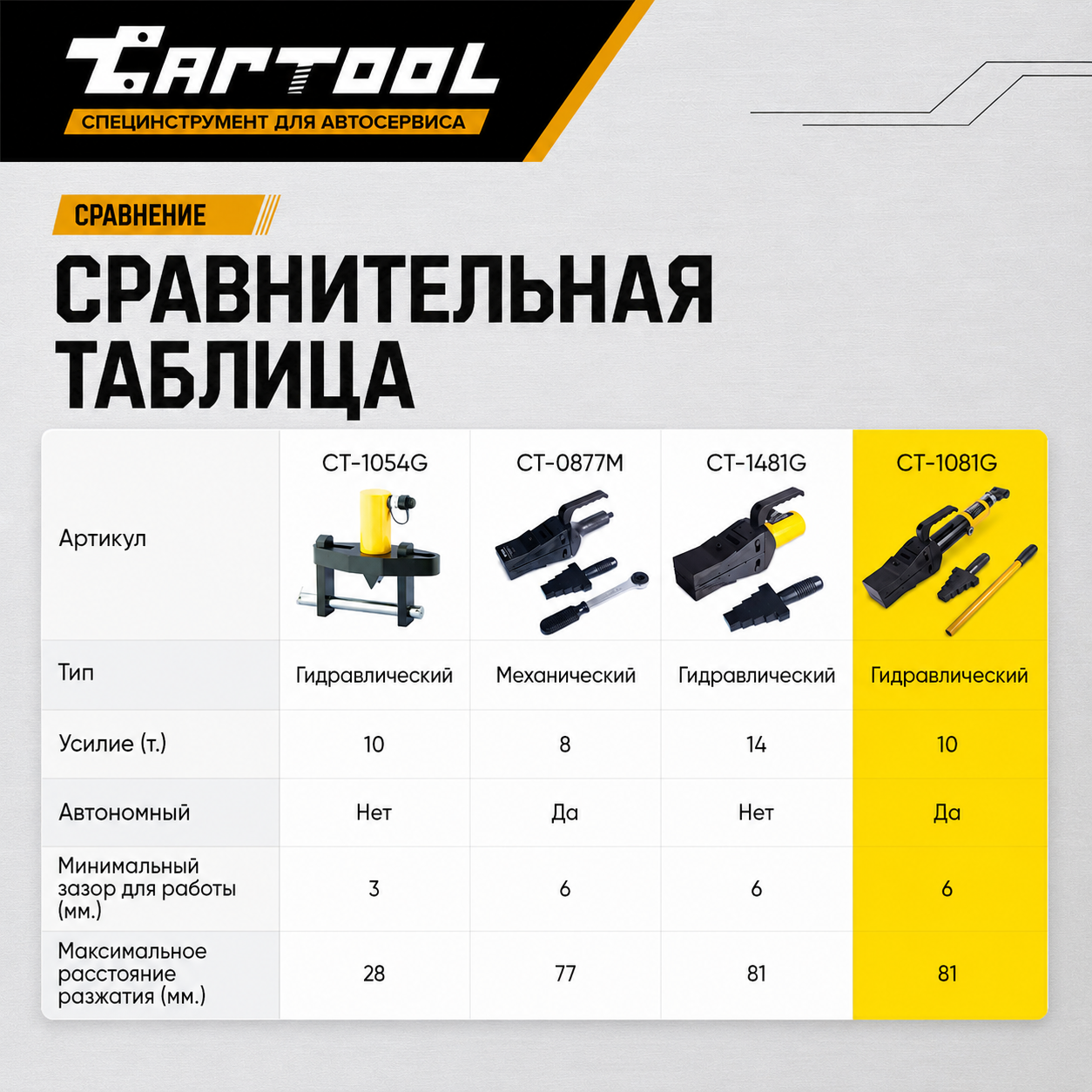

Сравнительные характеристики расклинивателей фланцев Car-Tool
гидравлический, встроенный ручной насос со съёмной рукояткой
гидравлический, внешний насос 700 бар
Объём масла, см³
—
70
70
Ход поршня, мм
—
20
Возврат клиньев
пружиной
Предохранительный и ступенчатые блоки
в комплекте
в комплекте
в комплекте
Подключение
—
—
БРС, штуцер «папа» с колпачком
Рекомендуемый насос
—
—
CT-E1131
Рабочая жидкость
—
гидравлическое масло
гидравлическое масло, ВМГЗ или аналоги
Габариты, мм
290 × 120 × 65
длина 430
282 × 110 × 65
Вес инструмента, кг
8
11,5
10
Вес брутто, кг
10,4
11,5
10,2
Размер упаковки, мм
310 × 160 × 120
530 × 170 × 110
310 × 160 × 120
Гарантия
24 мес.
24 мес.
24 мес.
Вопросы и ответы
Нужен ли отдельный насос?
Нет, насос встроен. Вариант под внешний насос — CT-1481G.
С какого зазора заходит клин?
С 6 мм; фланцы разводит до 81 мм.
Чем CT-1081G отличается от CT-1481G?
CT-1481G — 14 т, 10 кг, работает от внешнего насоса (рекомендуем CT-E1131). CT-1081G — 10 т, насос внутри, 11,5 кг. Минимальный зазор 6 мм и разгонка до 81 мм у обоих.
Чем отличается от механического CT-0877M?
CT-0877M — 8 т, до 77 мм, вращают ключом. CT-1081G — гидравлика: 10 т при меньших усилиях оператора.
Можно ли поднимать им груз как клиновым домкратом?
Нет, только разгонка фланцев.
Как развести фланцы?
Ослабьте и снимите болты на участке, где встанет расклиниватель, заведите клин в зазор на полную глубину и качайте насос, следя за раскрытием. Разведя фланцы, вставьте предохранительный блок или проставки — и только после этого сбрасывайте давление.
Что важно для безопасности?
Не превышайте 10 т и разгонку 81 мм, не держите руки между фланцами, давление сбрасывайте только после установки блока или проставок.
Какое масло внутри?
Гидравлическое масло.
Перестал держать давление — что делать?
Скорее всего, износились уплотнения — ремкомплект есть в поставке. Если после замены давление не держится, обращайтесь в сервис Car-Tool.
Какая гарантия?
24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
