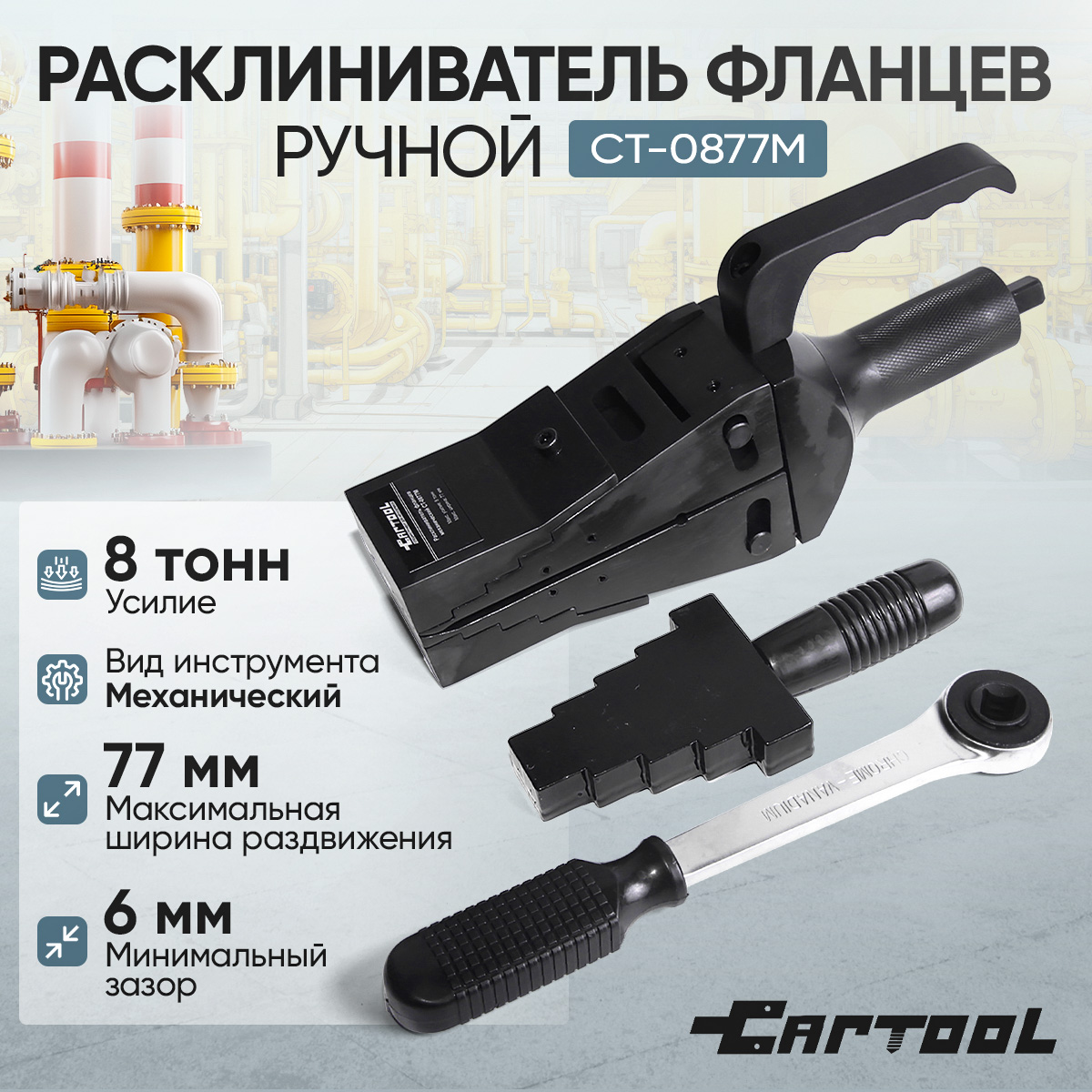

Расклиниватель фланцев ручной механический 8 т Car-Tool CT-0877M — механический расклиниватель без гидравлики: ступенчатые клинья входят в щель между фланцами от 6 мм и раздвигают их до 77 мм усилием 8 т. Винт вращают ключом-трещоткой — ни насос, ни шланги, ни масло не нужны; вес 8 кг, размеры 290 × 120 × 65 мм.

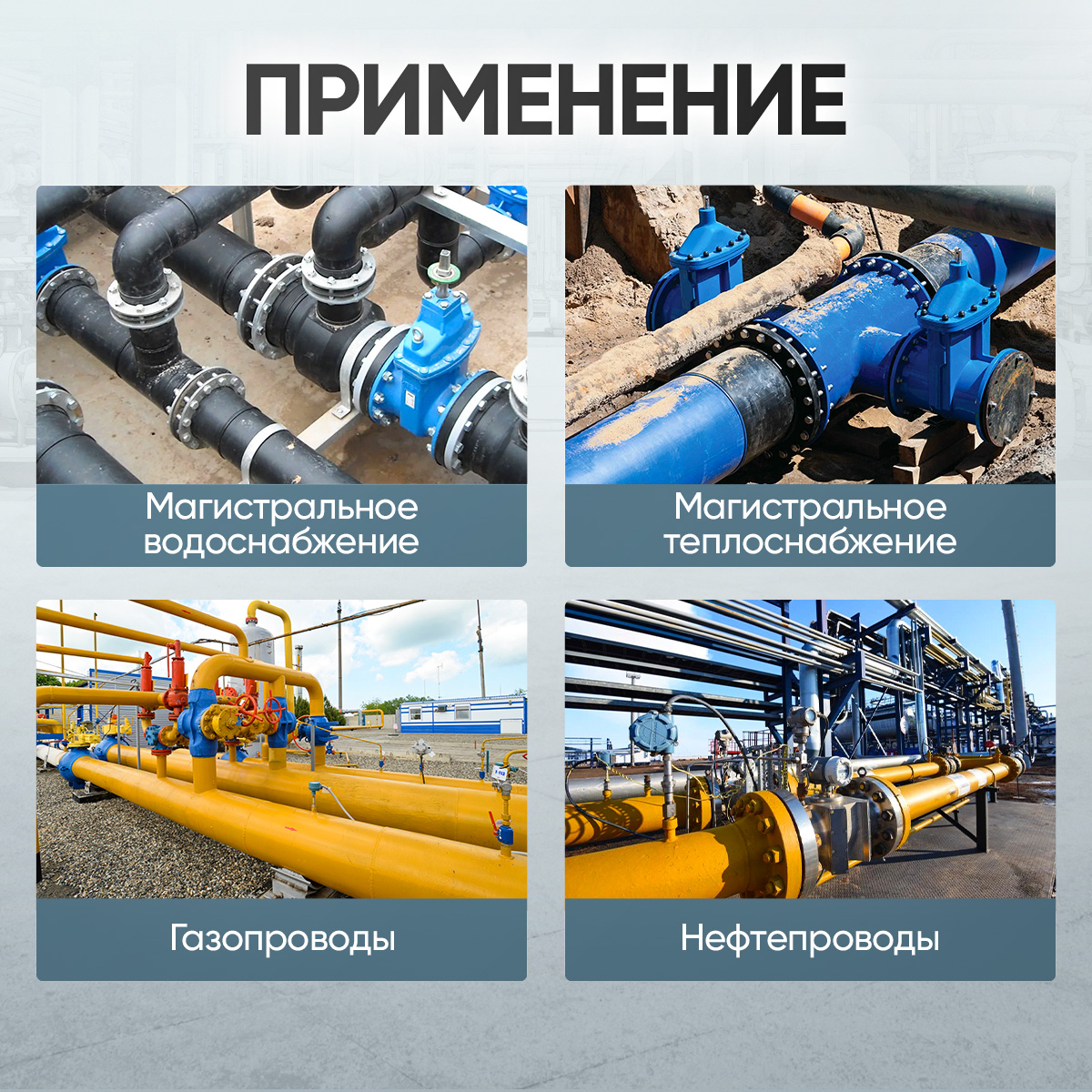

Где пригодится
- замена уплотнительных прокладок во фланцах трубопроводов;
- установка и снятие заглушек на магистралях водоснабжения, нефте- и газопроводах;
- обслуживание запорной арматуры, ёмкостей и аппаратов;
- раскрытие фланцев, прикипевших за годы работы, и доступ внутрь соединения.

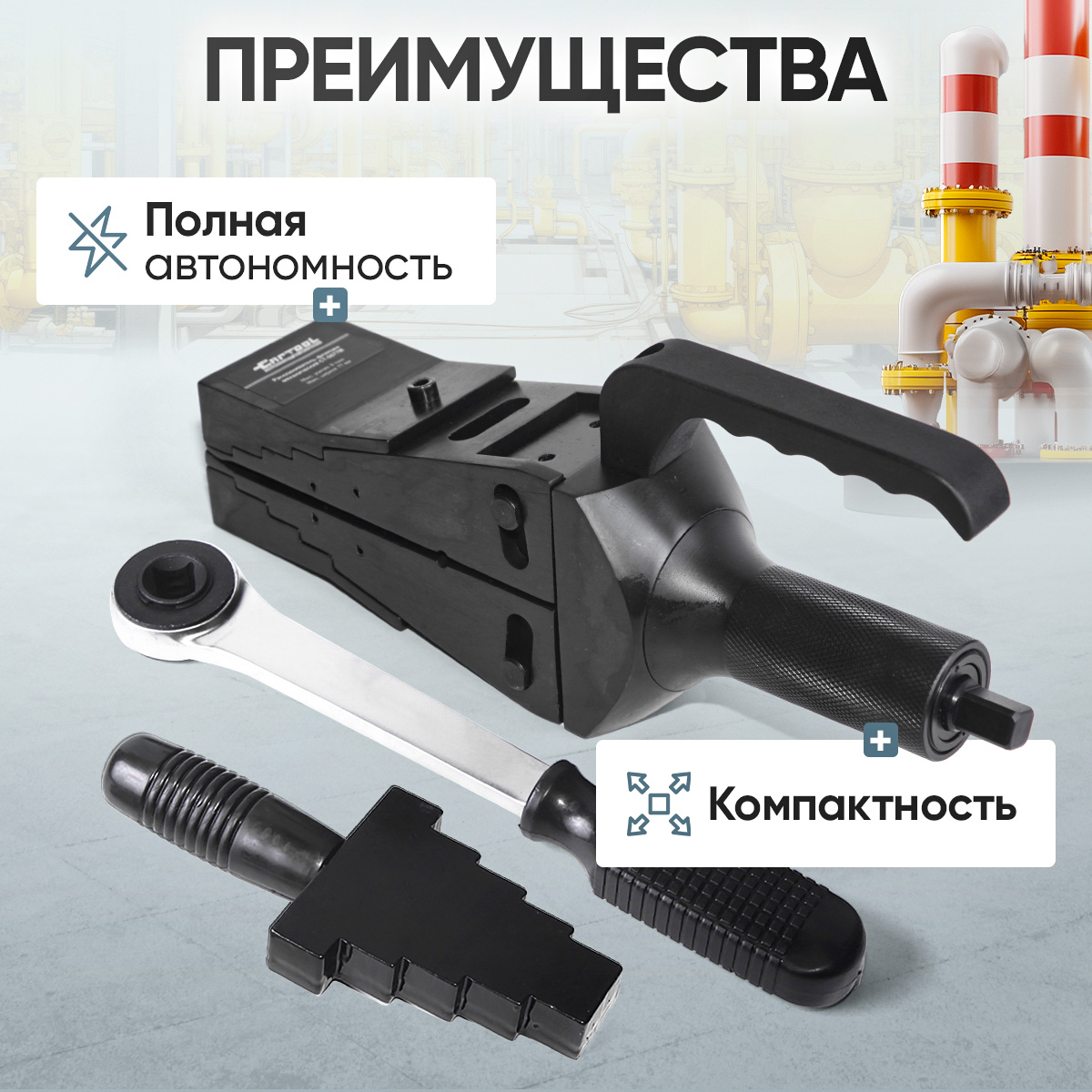

Чем удобна модель

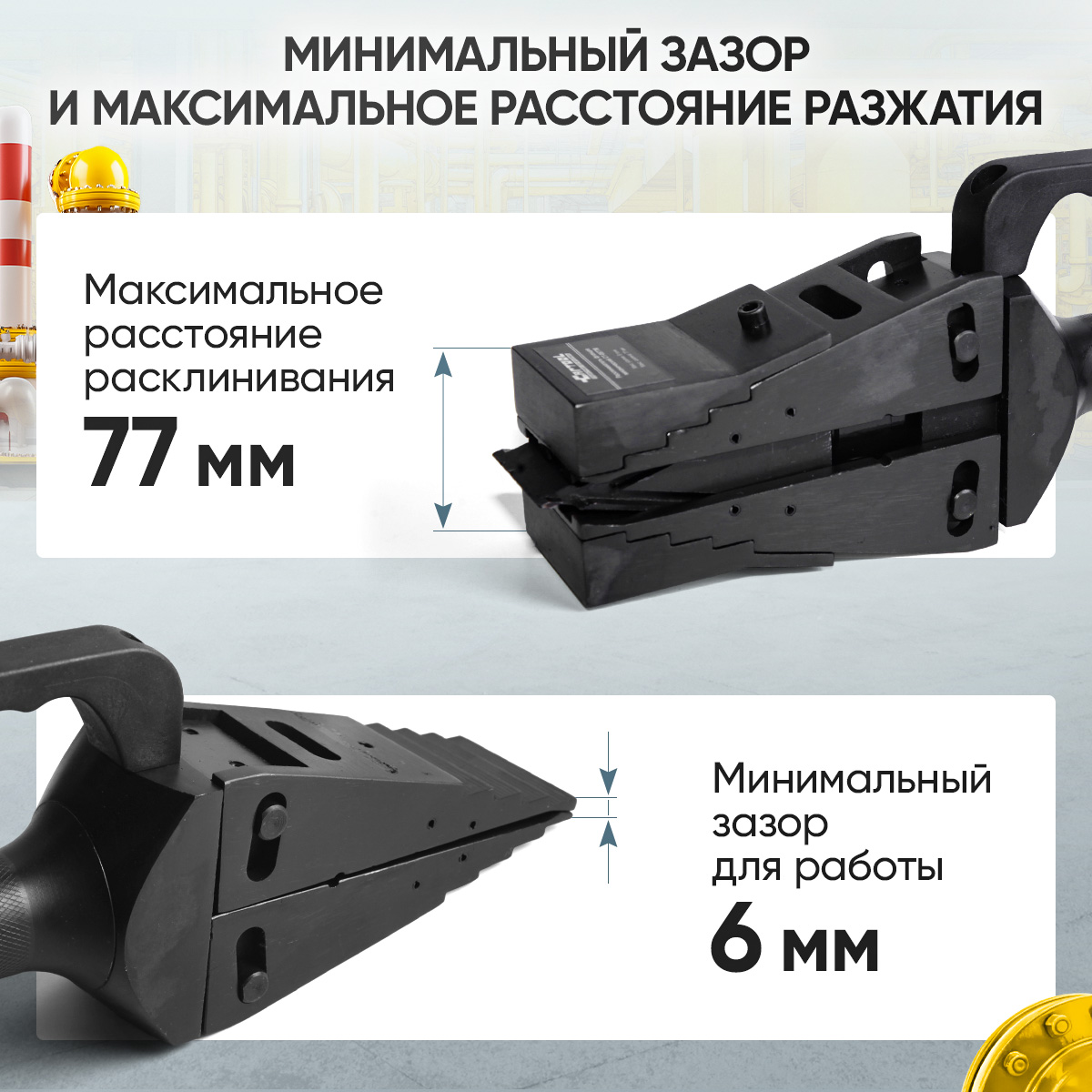

- вход от 6 мм — клинья заходят в узкую щель без подготовки;
- до 77 мм со сменными ступенчатыми накладками — хватает, чтобы вынуть прокладку и поставить заглушку;

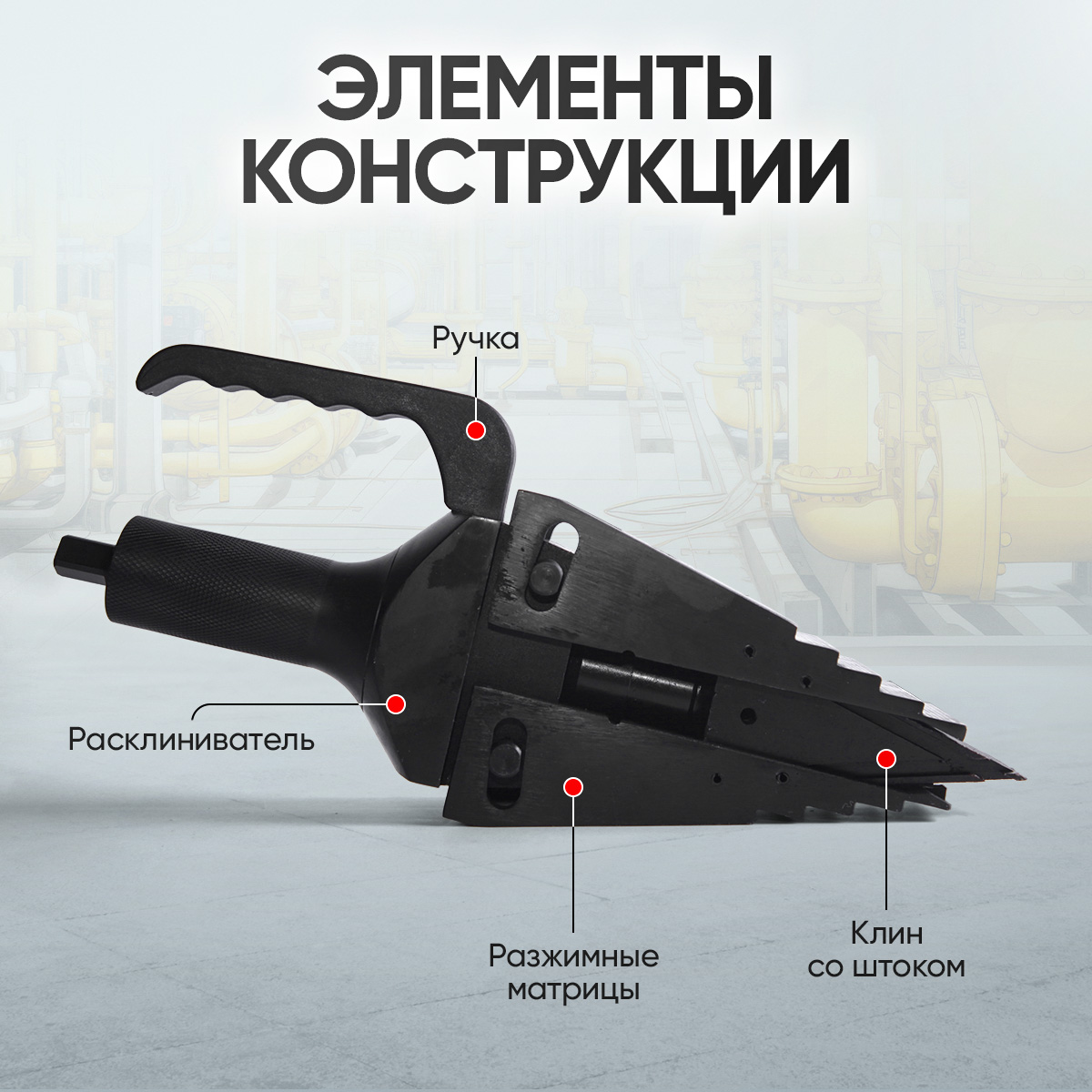

- 8 тонн от винта — шток с клином разводит клинья, обратное вращение сводит их; работает в любом положении;
- предохранительный ступенчатый упор — держит фланцы раскрытыми, пока меняют прокладку;

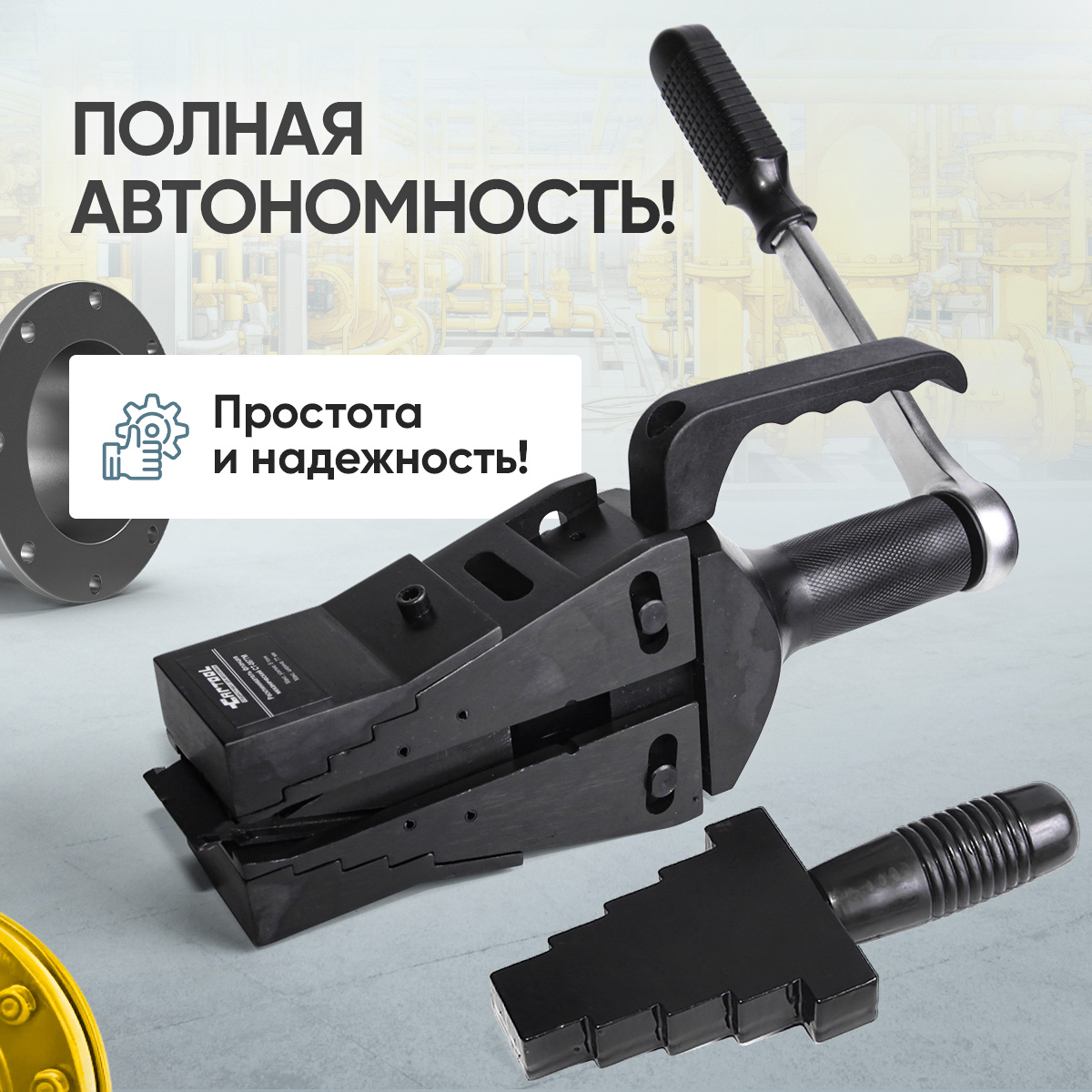

- без гидравлики — выручает там, где насоса нет или с ним неудобно.
Как подобрать
Механика удобна, когда гидравлики нет под рукой. Для тех же задач есть гидравлические модели: CT-1081G — 10 т, насос встроен, разгон от 6 до 81 мм; CT-1481G — 14 т, до 81 мм, работает от внешнего насоса, например CT-E1131; клиновой CT-1054G — 10 т, заходит уже в зазор 3 мм. На больших фланцах ставят два расклинивателя с противоположных сторон, чтобы соединение раскрывалось ровно.

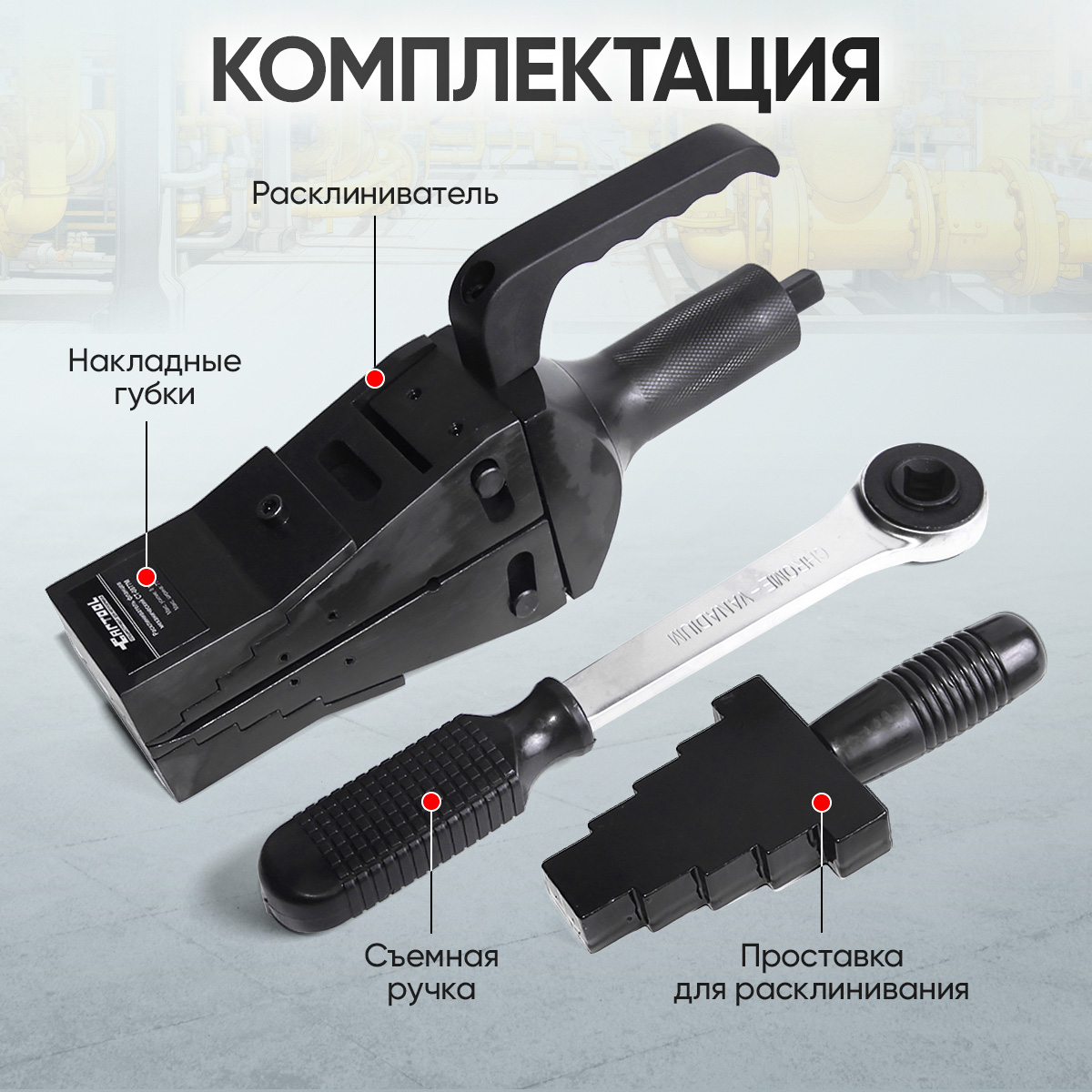

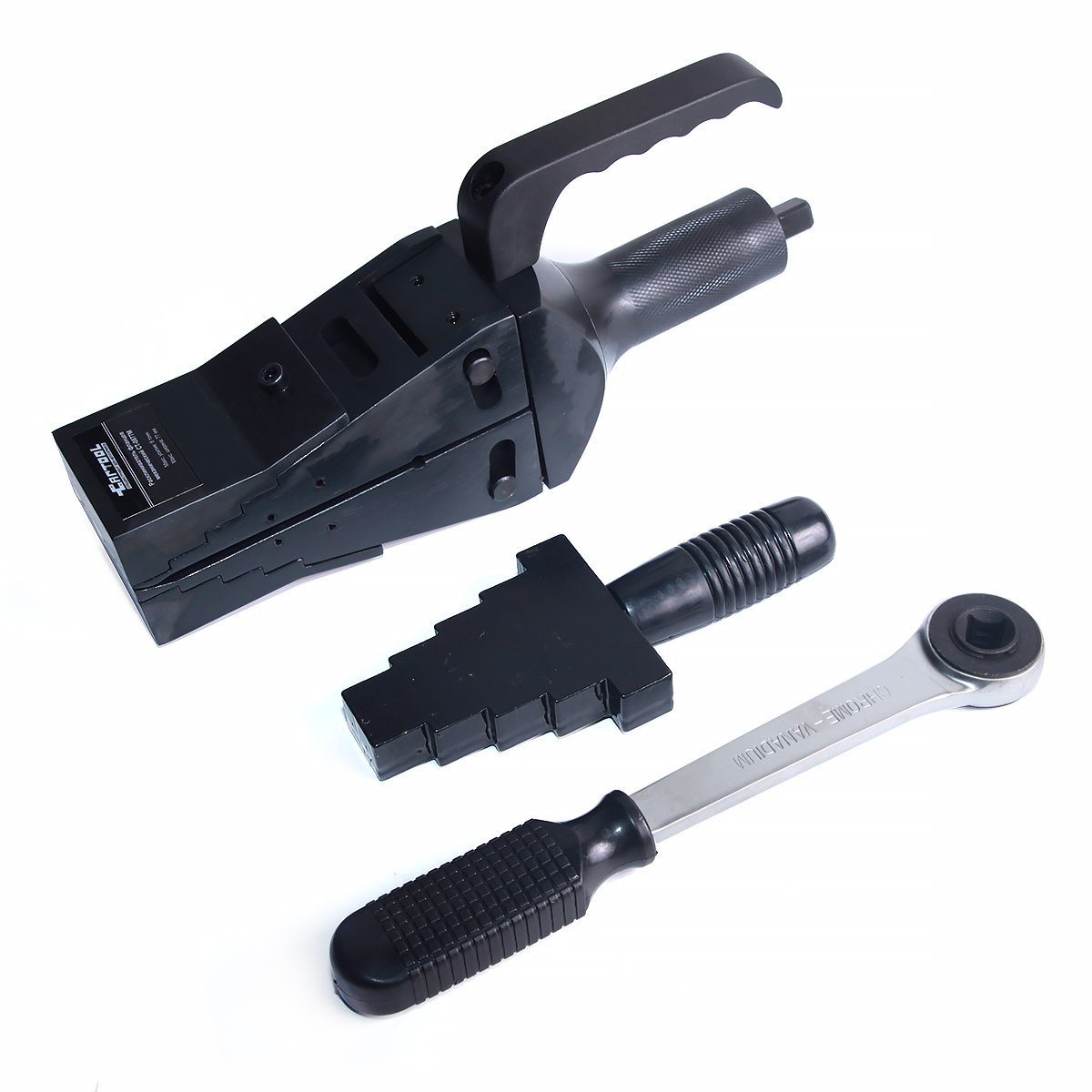

Комплект поставки
- расклиниватель с винтовым механизмом и двумя ступенчатыми клиньями;
- две сменные ступенчатые накладки;
- предохранительный ступенчатый упор;
- ключ-трещотка.

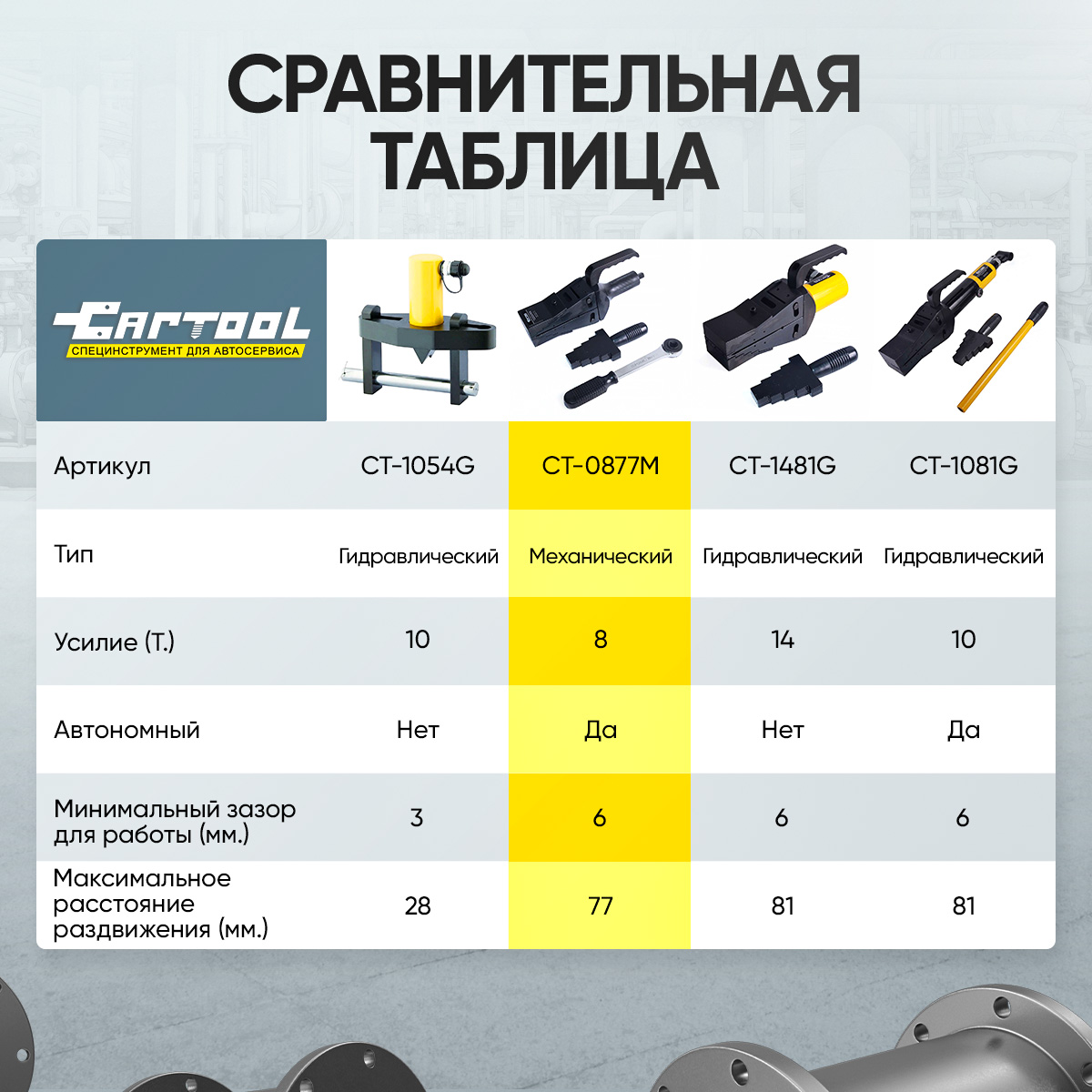

Сравнительные характеристики расклинивателей фланцев Car-Tool
|
Наименование
|
Расклиниватель фланцев ручной механический 8 т Car-Tool CT-0877M
|
|
|
|
Усилие, т
|
8
|
10
|
14
|
|
Минимальный зазор между фланцами, мм
|
6
|
6
|
6
|
|
Максимальное раскрытие, мм
|
77
|
81
|
81
|
|
Привод
|
механический, винт с ключом-трещоткой
|
гидравлический, встроенный ручной насос со съёмной рукояткой
|
гидравлический, внешний насос 700 бар
|
|
Объём масла, см³
|
—
|
70
|
70
|
|
Ход поршня, мм
|
—
|
20
|
|
|
Возврат клиньев
|
|
|
пружиной
|
|
Предохранительный и ступенчатые блоки
|
в комплекте
|
в комплекте
|
в комплекте
|
|
Подключение
|
—
|
—
|
БРС, штуцер «папа» с колпачком
|
|
Рекомендуемый насос
|
—
|
—
|
CT-E1131
|
|
Рабочая жидкость
|
—
|
гидравлическое масло
|
гидравлическое масло, ВМГЗ или аналоги
|
|
Габариты, мм
|
290 × 120 × 65
|
длина 430
|
282 × 110 × 65
|
|
Вес инструмента, кг
|
8
|
11,5
|
10
|
|
Вес брутто, кг
|
10,4
|
11,5
|
10,2
|
|
Размер упаковки, мм
|
310 × 160 × 120
|
530 × 170 × 110
|
310 × 160 × 120
|
|
Гарантия
|
12 мес.
|
12 мес.
|
12 мес.
|
Вопросы и ответы
В какую щель заходит?
От 6 мм между фланцами. Если щели нет, её создают, ослабив болты соединения.
Насколько раскрывает фланцы?
До 77 мм со сменными накладками, усилие — 8 т.
Механический или гидравлический — что выбрать?
CT-0877M работает без насоса и масла. Гидравлический CT-1481G даёт 14 т и раскрывает до 81 мм, но ему нужен насос; CT-1081G — 10 т, насос встроен.
Сколько расклинивателей ставить на фланец?
На крупных фланцах — два, с противоположных сторон: так соединение расходится без перекоса.
Чем вращать винт?
Ключом-трещоткой из комплекта: в одну сторону клинья расходятся, в другую — сходятся.
Работает ли под углом или вверх ногами?
Да, механическому расклинивателю положение безразлично.
Можно ли работать им как клиновым домкратом?
Нет. Он только раскрывает фланцы, поднимать им грузы нельзя.
Как раскрыть фланец?
Сведите клинья на минимальный зазор и проверьте ход винта ключом в обе стороны без нагрузки. Заведите клинья между фланцами на полную глубину ступени, вращайте ключ до нужного раскрытия и поставьте упор. Не хватило — сведите клинья, закрепите сменные накладки и повторите.
Что важно для безопасности?
Не раскрывайте больше 77 мм и не держите руки между фланцами. Болты соединения ослабьте заранее, но не снимайте все, пока фланцы не зафиксированы.
Нужна ли смазка?
Да, винтовой механизм время от времени промывают и смазывают. Это плановое обслуживание, гарантия его не покрывает.
Какая гарантия?
12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
