Индикаторная стойка для ВМТ T10170 Car-Tool CT-E9212

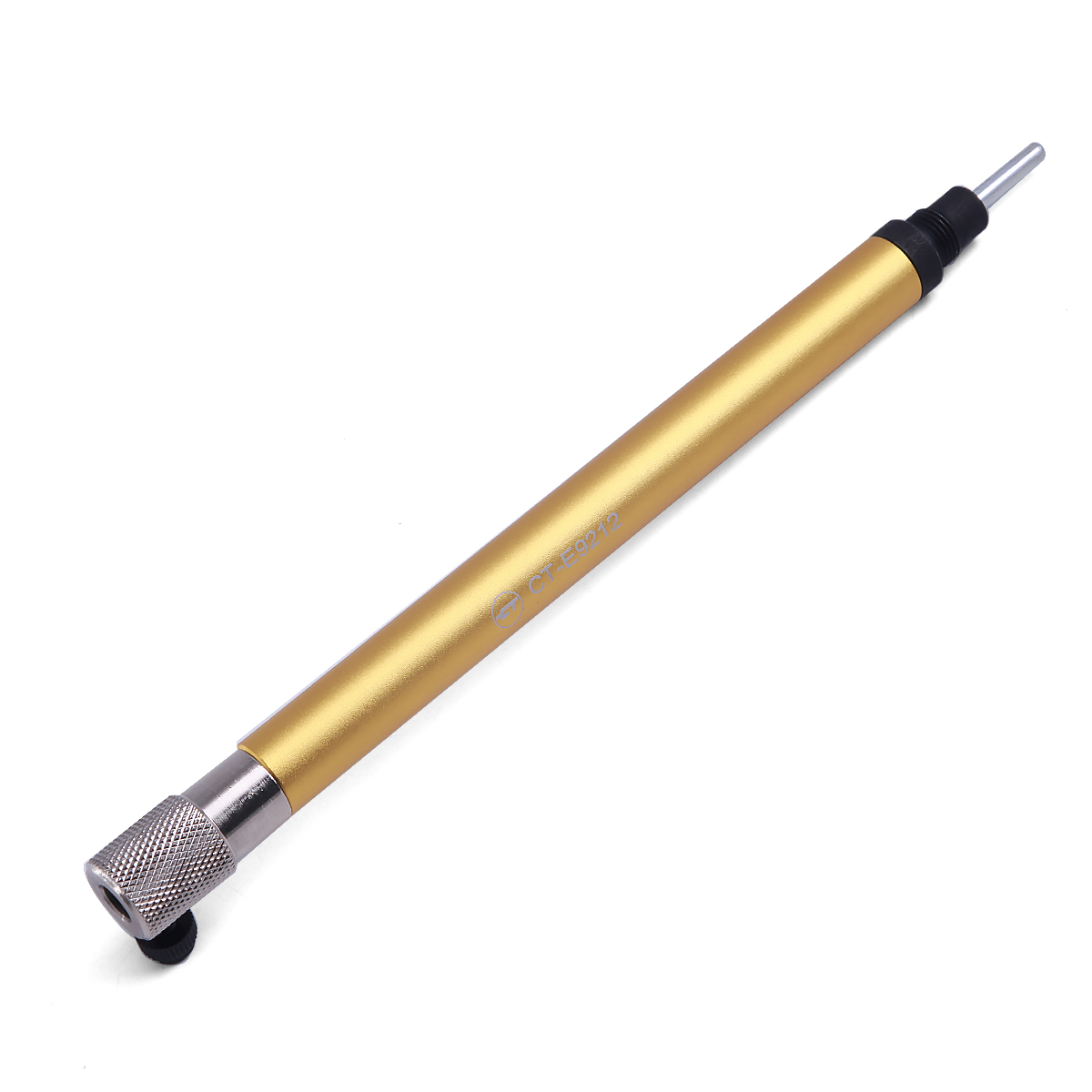

Индикаторная стойка для ВМТ T10170 Car-Tool CT-E9212 — аналог VAG T10170: адаптер вкручивают вместо свечи 1-го цилиндра, вставляют индикатор часового типа и по нему точно выводят поршень в ВМТ перед фиксацией распредвалов. Резьба M14×1,25, посадка индикатора Ø8 мм; подходит к цепным бензиновым EA111 — 1.2 TSI/TFSI, 1.4 FSI, 1.4 TSI/TFSI, 1.6 FSI и 1.6 MPI 16V на Volkswagen, Audi, Skoda и Seat 2002–2015 годов.

Где пригодится

• точная установка поршня 1-го цилиндра в ВМТ перед фиксацией распредвалов;
• проверка фаз ГРМ на цепных двигателях EA111;
• регулировка фаз после замены цепи и других деталей привода ГРМ;
• любые работы, где ВМТ нужно выставить по индикатору через свечное отверстие на моторе с бензиновым впрыском.

Чем удобна модель

• резьба M14×1,25 — адаптер встаёт в свечное отверстие вместо свечи 1-го цилиндра;

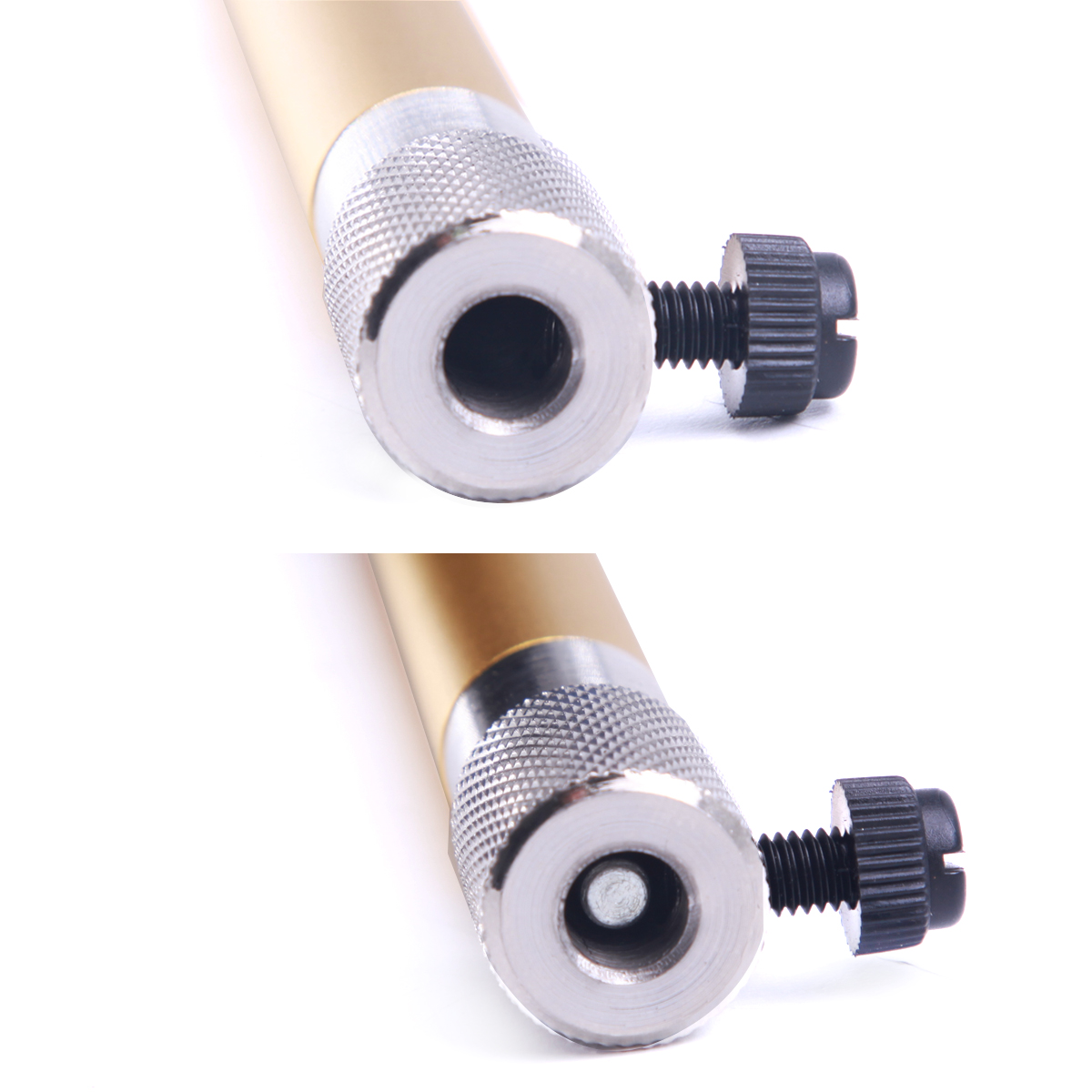

• посадка Ø8 мм — подходит любой индикатор с гильзой 8 мм, его держит боковой зажимной винт;

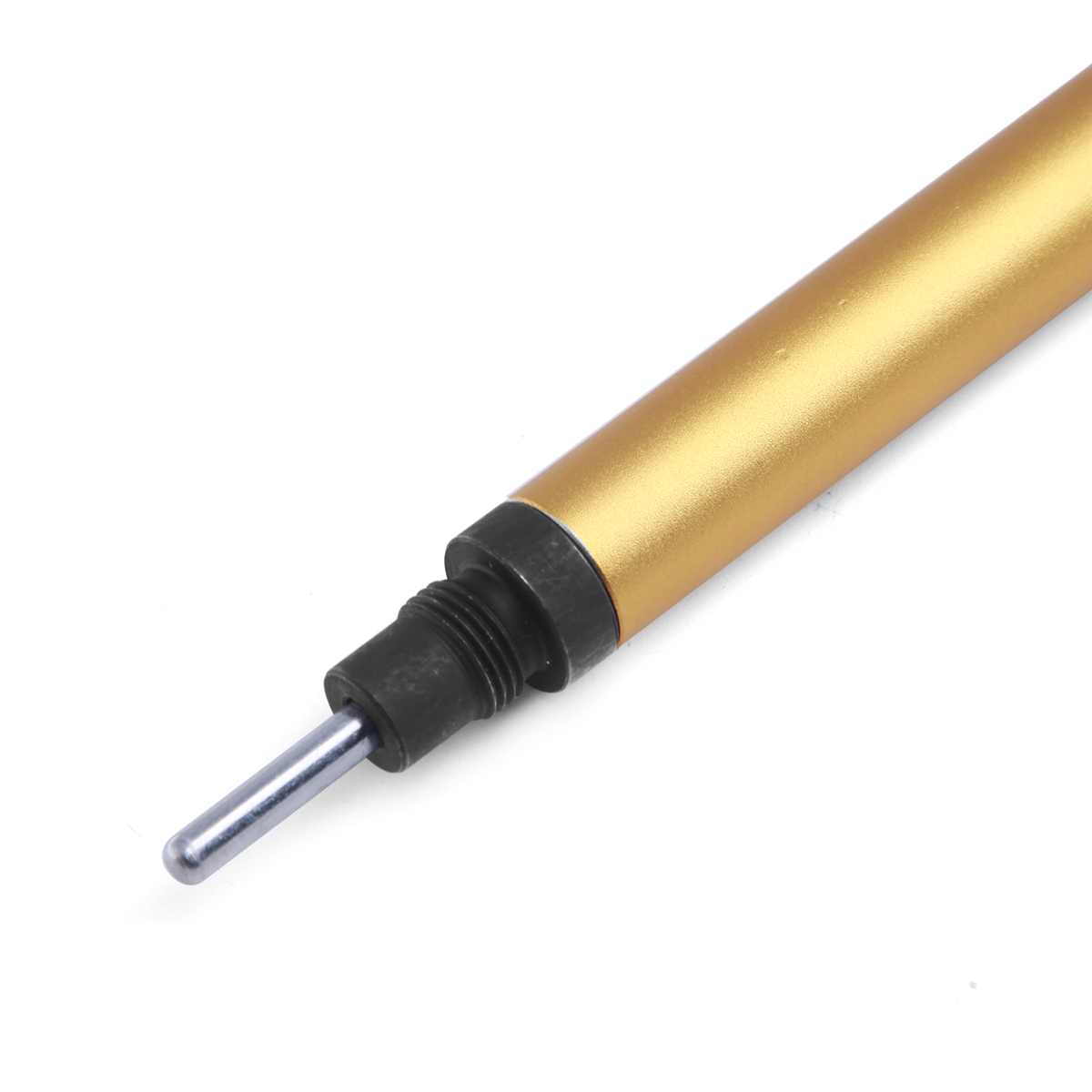

• измерительный толкатель внутри трубчатого корпуса передаёт ход поршня прямо на индикатор;
• оригинальный номер T10170 — работает в паре с фиксатором распредвалов CT-1538-2 (T10171) и с набором CT-E009.

Применяемость

Audi A1 (8X) и A3 (8P), 2003–2015: двигатели 1.6 FSI, 1.4 TFSI и 1.2 TFSI. Seat 2006–2015 — Alhambra (с 2010), Altea и Altea XL, Cordoba, Ibiza, Leon, Toledo: 1.6 FSI, 1.4 TSI и 1.2 TSI. Skoda 2004–2015 — Fabia II, Octavia II, Praktik, Rapid (с 2012), Roomster, Superb II и Yeti: 1.6 MPI, 1.6 FSI, 1.4 TSI и 1.2 TSI. Volkswagen 2002–2015 — Beetle (с 2011), Caddy, Eos, Golf V/VI, Golf Plus и Golf VI Cabrio, Jetta, Passat B6 и Passat CC, Polo (с 2002) и Polo Sedan, Scirocco, Sharan (с 2010), Tiguan, Touran: 1.6 MPI, 1.6 FSI, 1.4 TSI, 1.4 FSI и 1.2 TSI. Коды моторов по семействам. 1.2 TSI/TFSI на 8 клапанов: CBZA, CBZB и CBZC. 1.4 FSI: AXU, BKG и BLN. 1.4 TSI/TFSI с турбиной или двойным наддувом: BLG, BMY, BWK, CAVA, CAVB, CAVC, CAVD, CAVE, CAVF, CAXA, CAXC, CDGA и CSMA. 1.6 FSI: BAG, BLF и BLP. 1.6 MPI 16V: BTS, CFNA и CLSA. Непосредственный впрыск у FSI и TSI/TFSI, распределённый — у 1.6 MPI. Код смотрят на наклейке с данными машины (в багажнике или в сервисной книжке) и на блоке цилиндров — сверяйте по коду, а не по объёму.

Что ещё пригодится:

• индикатор часового типа с гильзой Ø8 мм и ходом 0–10 мм, например VAS 6079, — в комплект не входит;
• CT-1538-2 (T10171) — фиксатор распредвалов, ставится в пазы, когда поршень в ВМТ;
• CT-E009 — полный комплект фиксаторов для этих двигателей, в том числе T10414 для 1.2 TSI CBZ; аналог T10170 в нём уже есть;
• CT-1538 — набор, где тоже есть аналог T10170.

Комплект поставки

• адаптер-стойка с резьбой M14×1,25 и посадкой индикатора Ø8 мм (индикатор не входит).

Применяемость

Коды двигателей

Вопросы и ответы

Подходит ли для моего двигателя?

Да, если это цепной бензиновый EA111 с кодом из списка: 1.2 TSI, 1.4 FSI, 1.4 TSI, 1.6 FSI или 1.6 MPI 16V. Код — на наклейке с данными машины и на блоке цилиндров.

Индикатор входит в комплект?

Нет, в коробке только адаптер. Нужен индикатор часового типа с посадкой Ø8 мм.

Подойдёт ли на 1.2 TSI CBZB?

Да. 1.2 TSI/TFSI с кодами CBZA, CBZB, CBZC — восьмиклапанный цепной EA111, ВМТ на нём выставляют по индикатору через адаптер T10170.

Подойдёт на 1.6 MPI CFNA (Polo Sedan, Rapid)?

Да. На 1.6 MPI 16V с кодами BTS, CFNA и CLSA поршень 1-го цилиндра выводят в ВМТ по индикатору через T10170 — стойка сделана под эту операцию.

Подойдёт на 1.4 TSI CAXA и CAVD?

Да. Это цепные 1.4 TSI серии EA111: CAXA — с турбиной, CAVD — с двойным наддувом, оба кода есть в списке.

Как пользоваться адаптером?

Выкрутите свечу 1-го цилиндра, вкрутите адаптер, вставьте индикатор и зажмите его боковым винтом. Проворачивайте коленвал и по индикатору выведите поршень в верхнюю точку.

Какой индикатор нужен?

Часового типа с гильзой Ø8 мм и ходом 0–10 мм — VAS 6079 или аналог.

Что делать после выставления ВМТ?

Зафиксировать распредвалы и коленвал: на 1.4/1.6 — фиксатором CT-1538-2 (T10171), на 1.2 TSI CBZ — фиксатором T10414 из набора CT-E009.

Как закрепить индикатор?

Вставьте гильзу в посадку Ø8 мм до касания толкателя и затяните боковой зажимной винт.

Есть ли такой адаптер в наборах?

Да, аналог T10170 входит в CT-E009 вместе с фиксаторами распредвалов и коленвала, а также в набор CT-1538.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
