Шаблон T10171 с индикаторной стойкой

Шаблон T10171 с индикаторной стойкой — набор из четырёх приспособлений для установки фаз ГРМ на цепных моторах EA111 — 1.4/1.6 FSI, 1.4 TSI/TFSI и 1.4/1.6 MPI 16V Volkswagen, Audi, Skoda и Seat 2002–2015 годов. Главный в нём — двухдисковый фиксатор распредвалов T10171, к нему добавлены стойка индикатора T10170 для поиска ВМТ, болт-фиксатор коленвала T10340 и стопорный штифт натяжителя цепи T40011.

Где пригодится

• поиск ВМТ 1-го цилиндра по индикатору, установленному в стойку T10170;
• фиксация распредвалов впуска и выпуска фиксатором T10171 при проверке фаз и замене цепи ГРМ;
• стопорение поршня натяжителя цепи штифтом T40011 при снятии и установке цепи;
• стопорение коленвала болтом T10340 при регулировке фаз на 1.4 TSI;
• замена цепи ГРМ и цепи привода масляного насоса на 1.4/1.6 FSI.

Чем удобна модель

• T10171 с двумя дисками — фиксирует сразу оба распредвала; T10171 и T10171A взаимозаменяемы;
• стойка T10170 — заворачивают на место свечи, верхнюю точку находят по стрелке индикатора, без меток;
• все 4 инструмента для 1.4 TSI — T10170, T10171, T40011 и T10340 на этот мотор нужны вместе;
• T40011 (T20046) — кольцевой штифт держит поршень натяжителя, пока цепь снята.

Как подобрать по коду двигателя

Код — на наклейке с данными автомобиля (в багажнике или в сервисной книжке) и на блоке цилиндров; сверяйте по нему, а не по объёму. 1.4 и 1.6 FSI, 2002–2010: AXU, BAG, BKG, BLF, BLN, BLP — VW Golf V, Golf Plus, Jetta, Touran, Passat B6, Eos, Polo IV; Audi A3 (8P); Skoda Octavia II, Fabia II; Seat Leon, Altea, Ibiza. По годам выпуска: Audi A3 1.6 FSI BAG с 2003 г., VW Polo 1.4 FSI AXU с 2002 г., Golf 1.4/1.6 FSI BAG, BKG, BLF, BLN, BLP с 2003 г., Passat 1.6 FSI BLF с 2005 г., Touran 1.6 FSI BAG, BLP с 2003 г. 1.4 TSI/TFSI (турбо и твинчарджер), 2005–2015: BLG, BMY, BWK, CAVA, CAVB, CAVC, CAVD, CAVE, CKMA, CAXA, CAXC, CMSB — VW Golf V/VI, Jetta, Touran, Tiguan, Scirocco, Eos, Passat, Polo V; Audi A1, A3 (8P); Skoda Octavia II, Fabia II; Seat Ibiza, Leon. 1.4 и 1.6 MPI 16V, 2006–2015: CLPA, CLPB, CLSA, BTS, CFNA — VW Polo V, Polo Sedan; Skoda Fabia II, Rapid, Roomster. Все они цепные. Только фиксатор — CT-1538-2, только стойка — CT-E9212; расширенный набор для FSI 1.4/1.6 — CT-1538F.

Что ещё пригодится:

• индикатор часового типа (аналог VAS 6079) — в набор не входит, есть стойка с индикатором CT-1538A;
• контрдержатель CT-3276 (T10172) — держит фазовращатели и звёздочки, пока отворачивают болты;
• те же T10171 и T10170 по отдельности — CT-1538-2 и CT-E9212;
• для 1.2 TSI/TFSI — фиксатор T10414 из набора CT-E009.

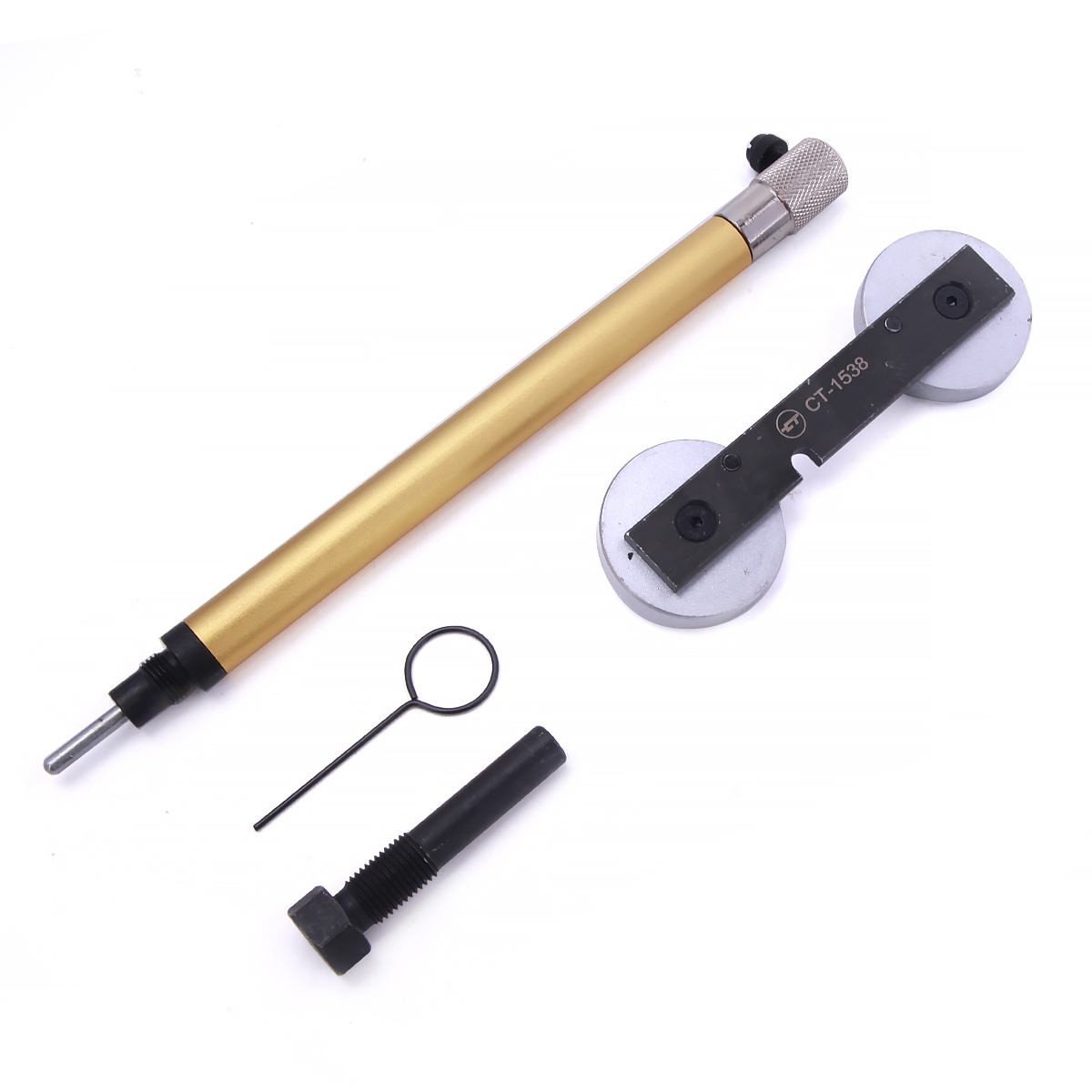

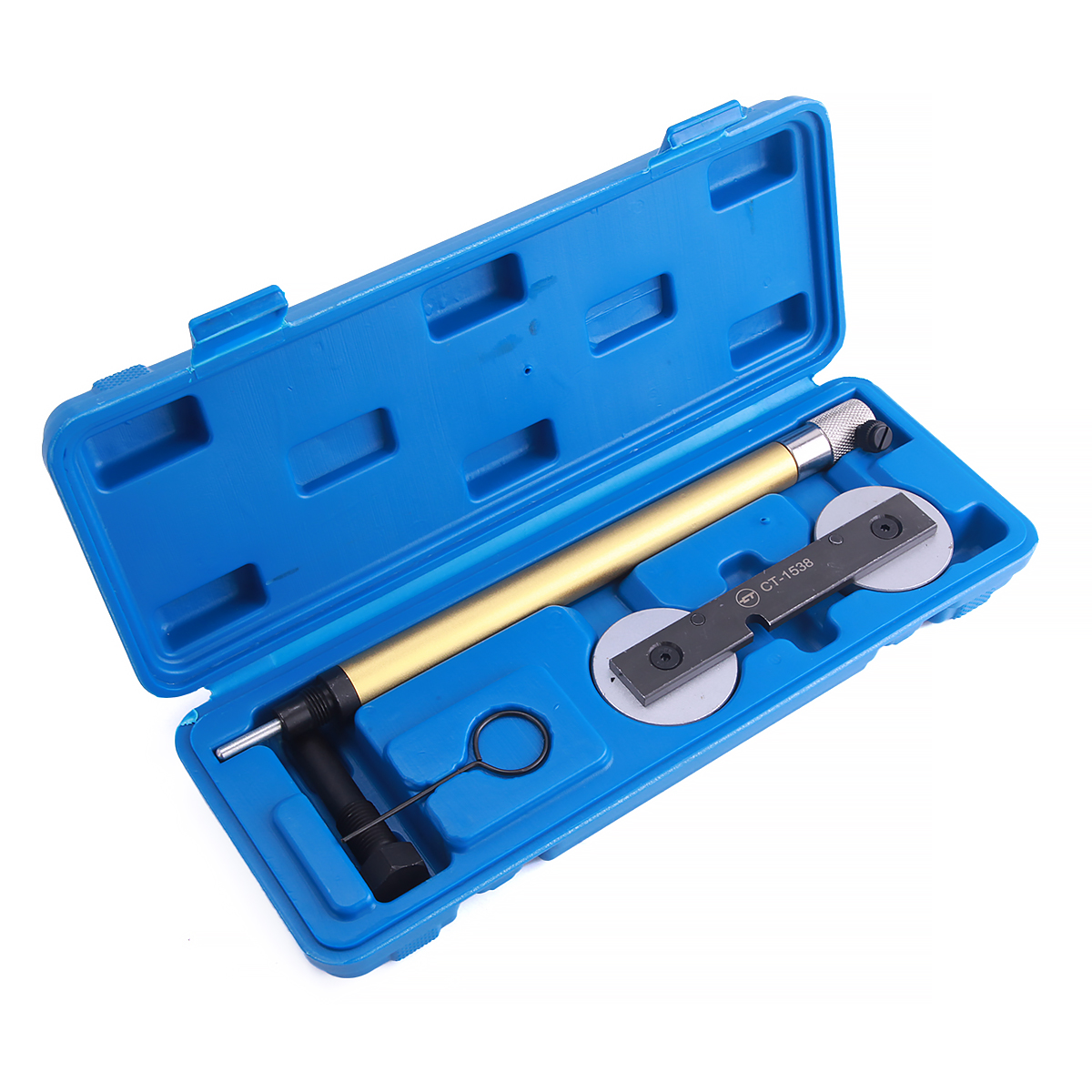

Комплект поставки

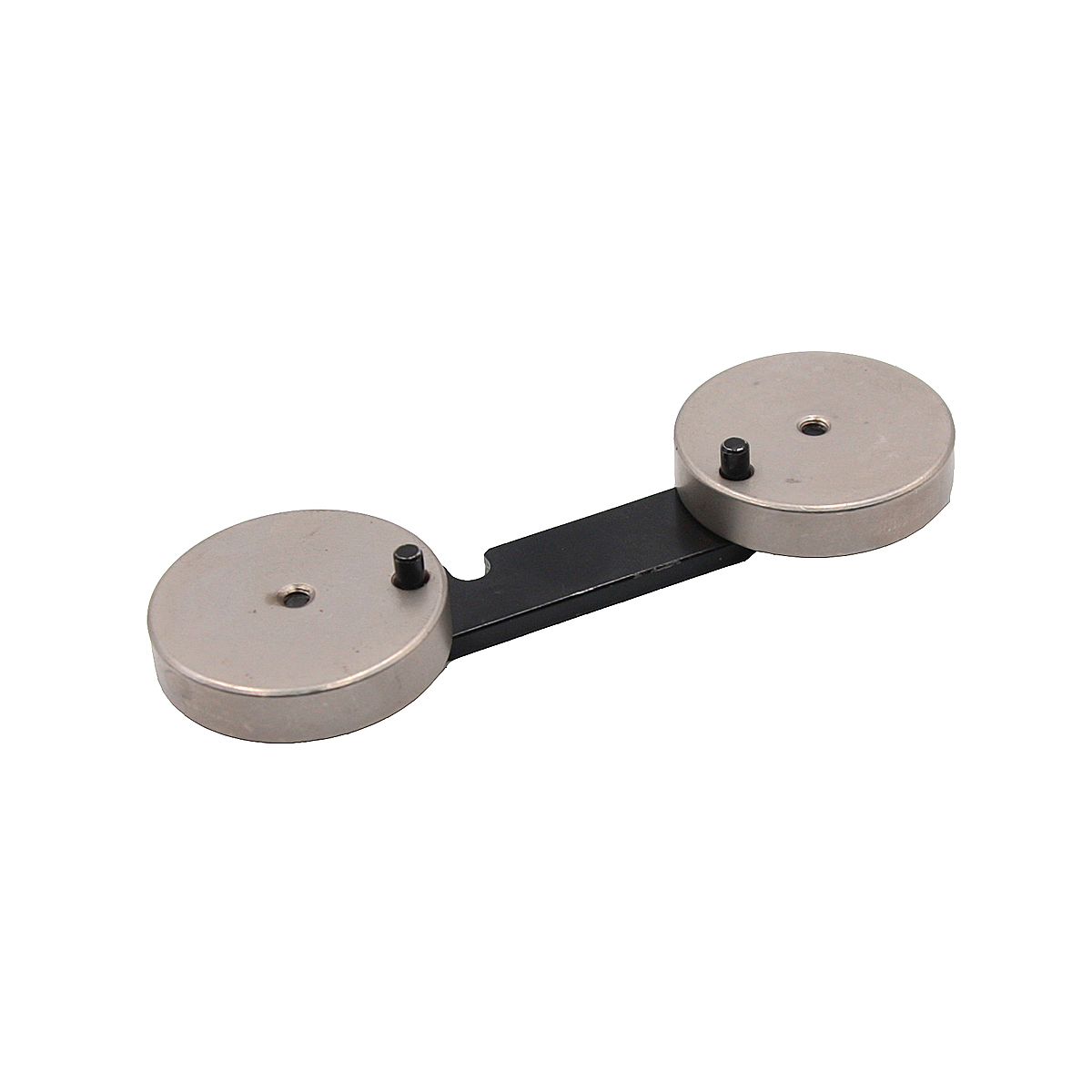

• двухдисковый фиксатор распредвалов T10171 — 1 шт.;

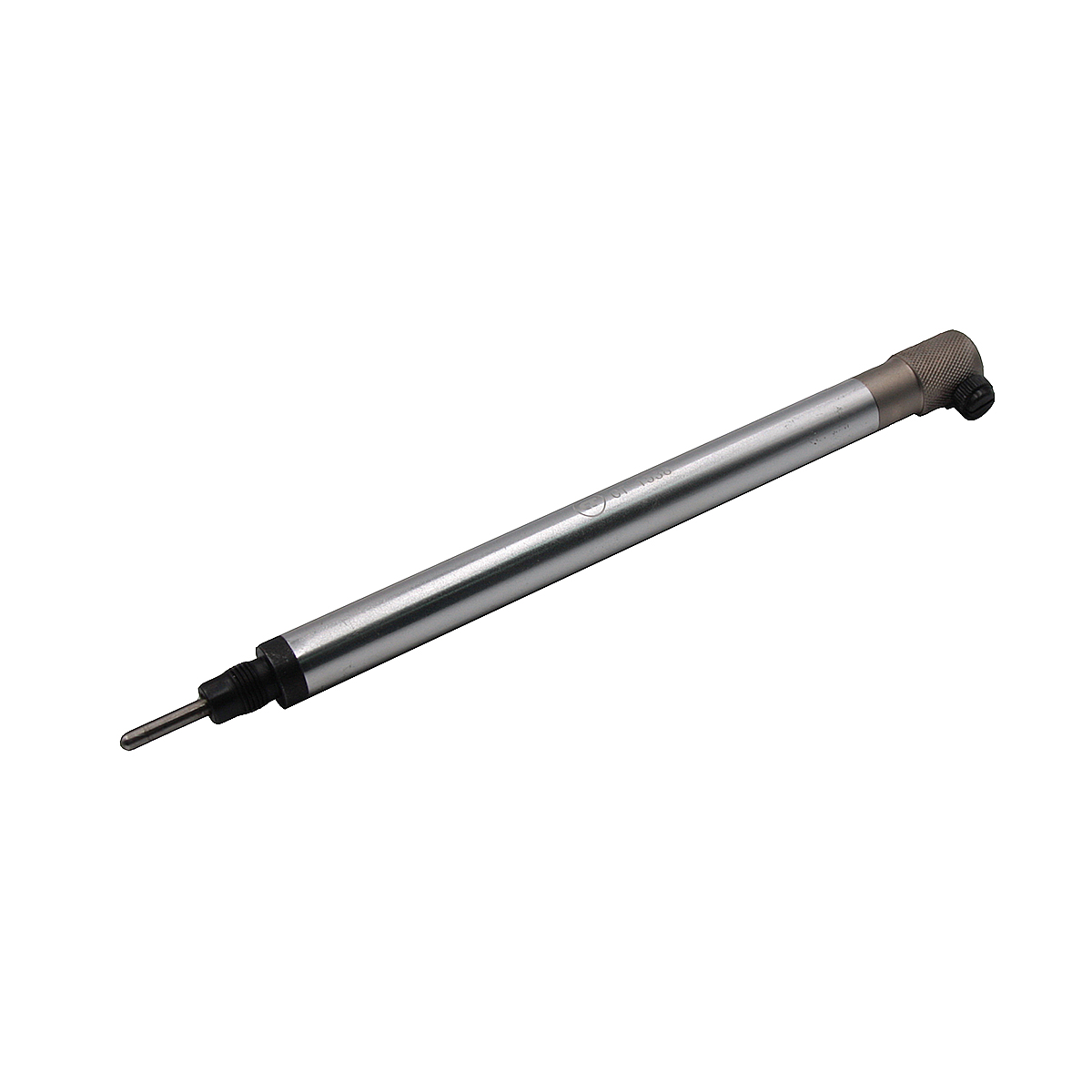

• стойка (адаптер) индикатора часового типа T10170 — 1 шт.;

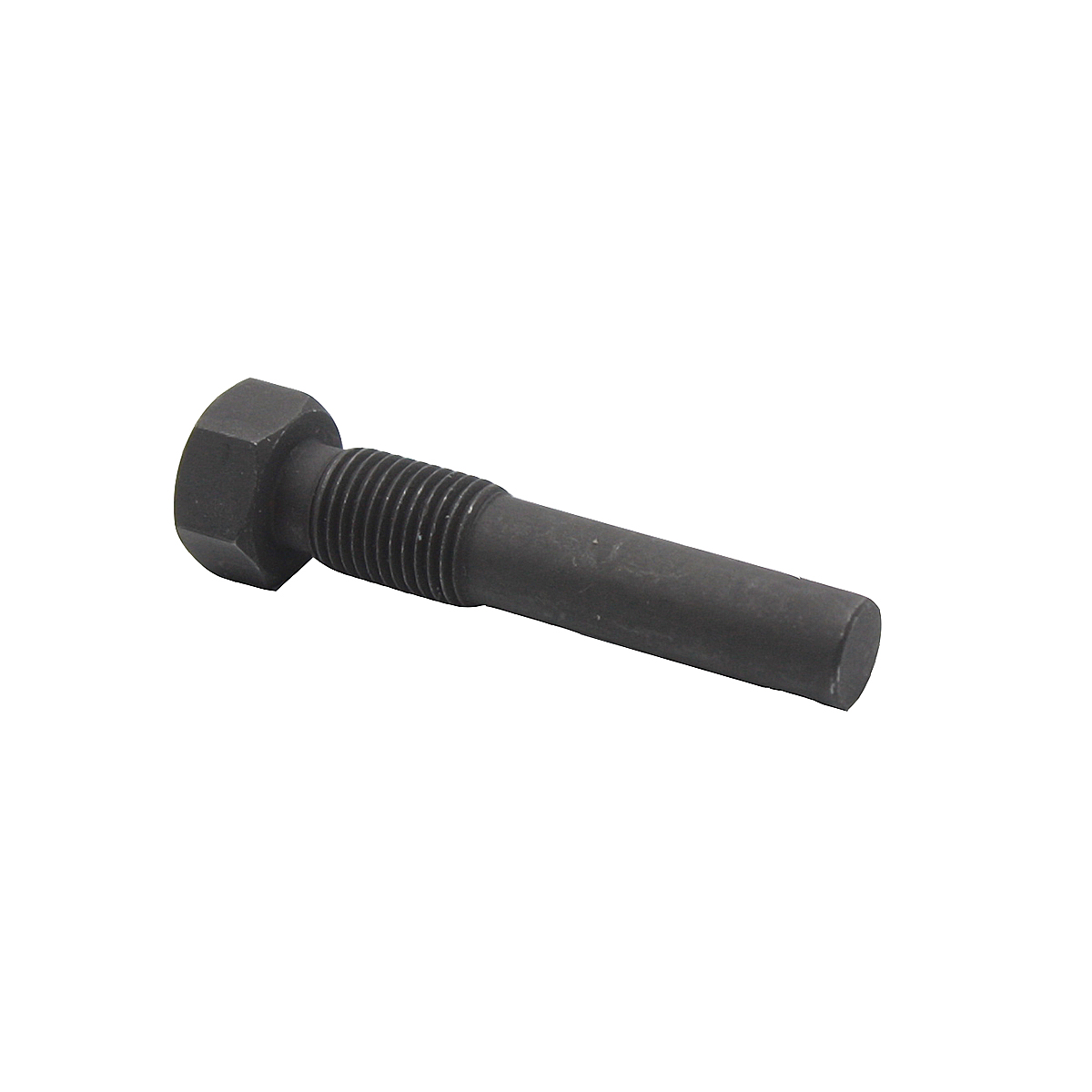

• болт-фиксатор коленвала T10340 (1.4 TSI) — 1 шт.;

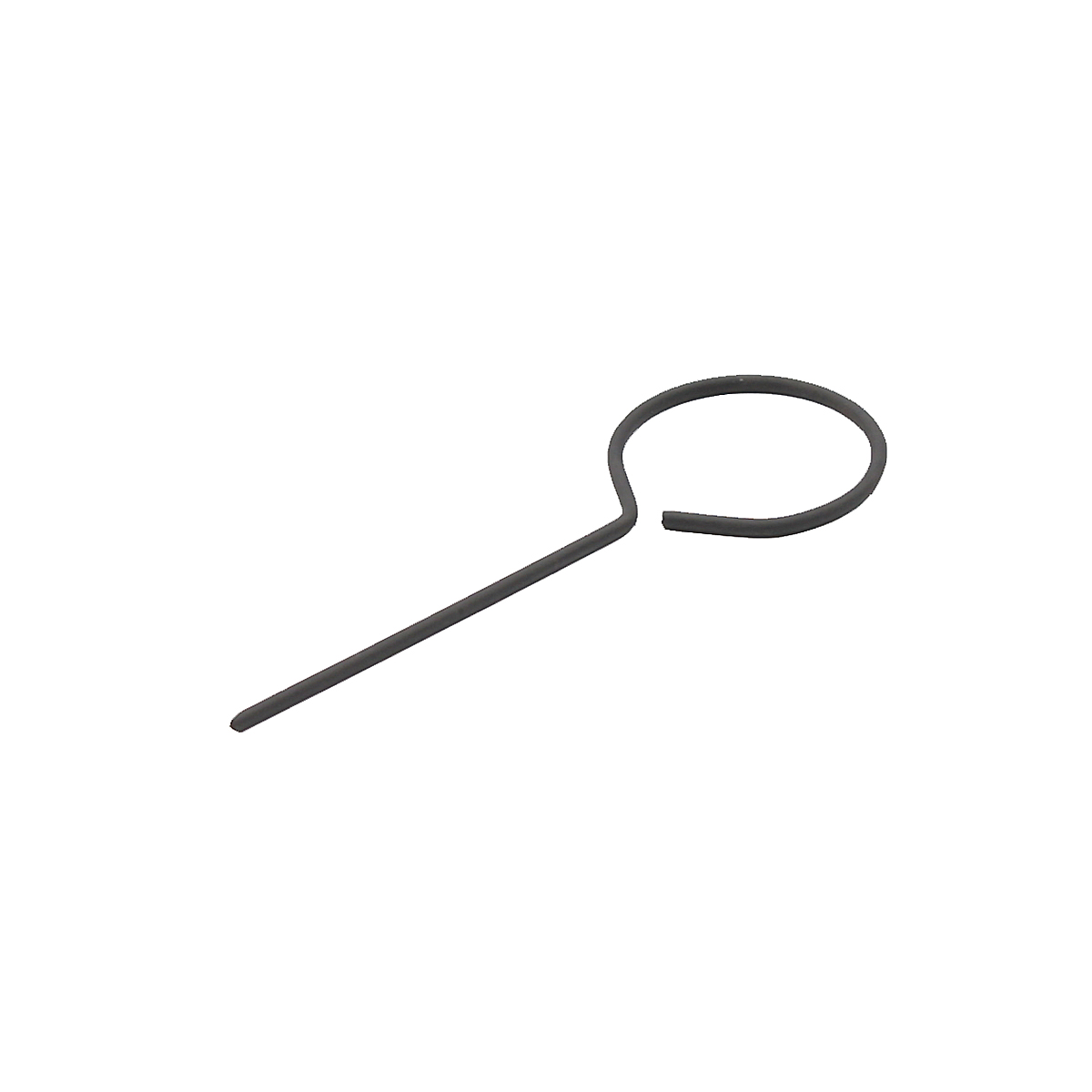

• кольцевой стопорный штифт натяжителя цепи T40011 (T20046) — 1 шт.;
• индикатор часового типа в комплект не входит.

Применяемость

Оригинальные номера и комплектация

Вопросы и ответы

Подойдёт ли CT-1538 к моему мотору?

Да, если это цепной 1.4/1.6 FSI, 1.4 TSI/TFSI или 1.4/1.6 MPI 16V с кодом из списка. Код — на наклейке с данными автомобиля и на блоке. 1.2 TSI набором не обслуживают.

Есть ли в наборе индикатор?

Нет. Есть только стойка T10170, индикатор часового типа (аналог VAS 6079) берут отдельно — например, вместе со стойкой в CT-1538A.

Подходит ли для 1.6 MPI CFNA (Polo Sedan, Rapid)?

Да. На этих 16-клапанных MPI с цепью (CLPA, CLPB, CLSA, BTS, CFNA) работают стойкой T10170, фиксатором T10171 и штифтом T40011 — всё это в кейсе.

А для 1.4 TSI (CAXA, CAVD)?

Да. На 1.4 TSI EA111 фазы регулируют T10170, T10171, T40011 и фиксатором коленвала T10340 — в наборе все четыре.

Подходит ли для 1.2 TSI?

Нет. На 1.2 TSI/TFSI (CBZA, CBZB) распредвал фиксируют T10414, а T10171 там не применяют. T10414 есть в наборе CT-E009.

Как найти ВМТ этим набором?

Вместо свечи первого цилиндра ставят стойку T10170, в неё — индикатор часового типа, затем медленно вращают коленвал, пока стрелка не остановится в крайней точке.

Можно ли держать звёздочки фиксатором T10171?

Нет. Когда отпускают болты, звёздочки и фазовращатели держит контрдержатель CT-3276, фиксатор для этого не годится.

Чем отличается от CT-1538-2?

CT-1538-2 — это один фиксатор распредвалов T10171. В CT-1538 к нему добавлены стойка T10170, стопор натяжителя T40011 и фиксатор коленвала T10340.

Это T10171 или T10171A?

Аналог T10171. Оба варианта, T10171 и T10171A, взаимозаменяемы.

Есть ли набор побольше?

Да, для FSI 1.4/1.6 существует расширенный набор CT-1538F.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
