Приспособление для пружин регуляторов ТНВД Bosch P7100 Car-Tool CT-U0701

Приспособление для пружин регуляторов ТНВД Bosch P7100 Car-Tool CT-U0701 — два инструмента для снятия, установки и регулировки пружин центробежного регулятора RQV на ТНВД Bosch P7100: приспособление сжимает пружины, а двухзубый ключ вращает регулировочную гайку на грузах. Аналоги Bosch 0 986 611 108 и 0 986 611 456; такой насос стоит на Cummins 5.9 12V (6BT) в Dodge Ram 2500 и 3500 1994–1998 годов и на промышленной и сельскохозяйственной технике.

Где пригодится

• снятие и установка пружин регулятора при переборке ТНВД P7100;
• установка пружин под другие обороты — 3000, 4000 или 5000 об/мин;
• регулировка преднатяга пружин гайкой на грузах;
• ремонт и настройка регулятора RQV;
• Cummins 5.9 12V (6BT) на Dodge Ram, промышленные, сельскохозяйственные и строительные дизели с 4-, 6- и 8-плунжерным P7100.

Чем удобна модель

• аналог Bosch 0 986 611 108 — приспособление для сжатия и удержания пружин регулятора;
• аналог Bosch 0 986 611 456 — двухзубый ключ крутит регулировочную гайку и не повреждает седла и грузы;
• размеры под штатные детали P7100 — инструмент повторяет сервисную оснастку Bosch;
• без снятия насоса — пружины меняют через окно регулятора, проворачивая вал двигателя;
• замер гайки — гайку ставят на прежний размер, характеристика регулятора сохраняется.

Применяемость

Рядный ТНВД Bosch P7100 P-типа с регулятором RQV: Cummins 5.9 12V (6BT) — Dodge Ram 2500, 3500 1994–1998, а также 4-, 6- и 8-плунжерные P7100 на промышленных, сельскохозяйственных и строительных дизелях. Тип насоса и регулятора смотрят на заводской табличке ТНВД. Для насосов Bosch VE и Common Rail инструмент не подходит. Болт рычагов регулятора ТНВД Bosch откручивают головками CT-G015, плунжерные секции рядных насосов собирают на CT-S014.

Что ещё пригодится:

• головки CT-G015 — болт рычагов регулятора ТНВД Bosch;
• приспособление CT-S014 — сборка плунжеров рядных ТНВД;
• комплекты пружин регулятора на 3000, 4000 и 5000 об/мин — в набор не входят;
• стенд для настройки ТНВД — при переборке насоса и замене деталей регулятора.

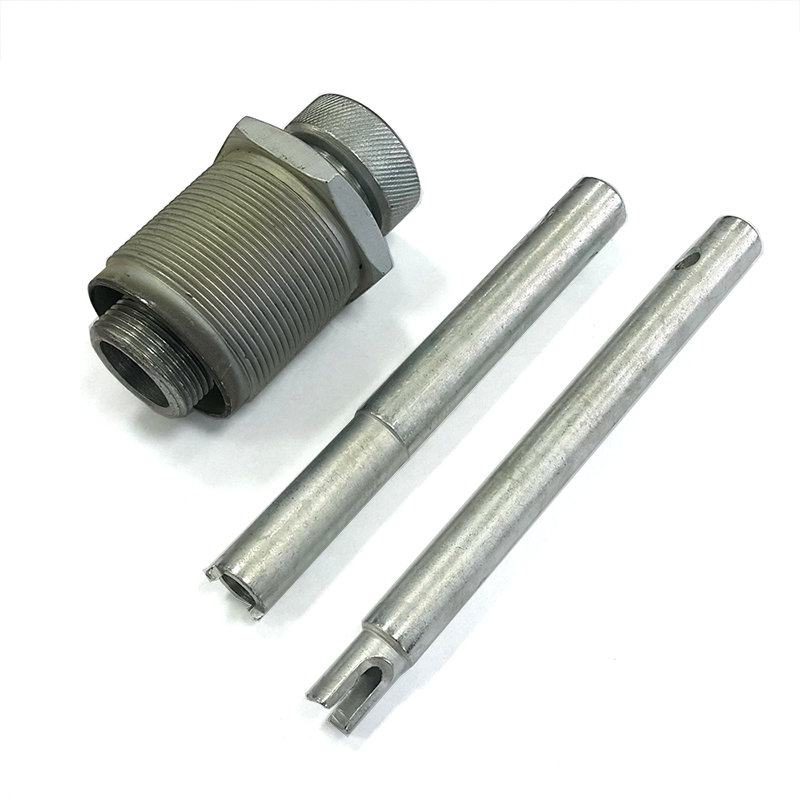

Комплект поставки

• приспособление для сжатия пружин регулятора (аналог Bosch 0 986 611 108) — 1 шт.;
• двухзубый ключ для регулировочной гайки на грузах (аналог Bosch 0 986 611 456) — 1 шт.

Применяемость

Технические характеристики

Вопросы и ответы

Подойдёт ли к моему ТНВД?

Да, если это Bosch P7100 с регулятором RQV — например, на Cummins 5.9 12V в Dodge Ram 1994–1998.

Можно ли сменить пружины, не снимая насос?

Да, через окно регулятора: двигатель проворачивают, чтобы каждый груз по очереди встал напротив окна.

Зачем меняют пружины регулятора?

Штатные пружины P7100 ограничивают подачу топлива на высоких оборотах. С комплектами на 3000, 4000 и 5000 об/мин двигатель получает топливо выше штатного предела.

Как узнать тип насоса и регулятора?

По заводской табличке ТНВД. CT-U0701 рассчитан на Bosch P7100 с регулятором RQV.

Подойдёт ли для Bosch VE и Common Rail?

Нет, только для рядного P7100. Распределительным и Common Rail насосам нужна другая оснастка.

Зачем замерять гайку до разборки?

Её положение задаёт преднатяг пружин, а значит, обороты, на которых регулятор начинает срезать подачу. Вернёте гайку на прежний размер — характеристика регулятора не изменится.

Нужна ли регулировка на стенде?

После замены пружин проверьте обороты холостого хода и максимальные. Если насос перебирали и меняли детали регулятора — его настраивают на стенде.

Что входит в комплект?

Приспособление для сжатия пружин регулятора — аналог Bosch 0 986 611 108 — и двухзубый ключ для регулировочной гайки — аналог Bosch 0 986 611 456.

Как менять пружины?

Снимите заглушку регулятора и проверните вал, чтобы груз встал напротив окна. Замерьте положение гайки, сожмите пружины приспособлением, отверните гайку ключом, поставьте новые пружины и седла и заверните гайку на замеренный размер. Повторите для второго груза.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
