Приспособление для сборки плунжера Car-Tool CT-S014

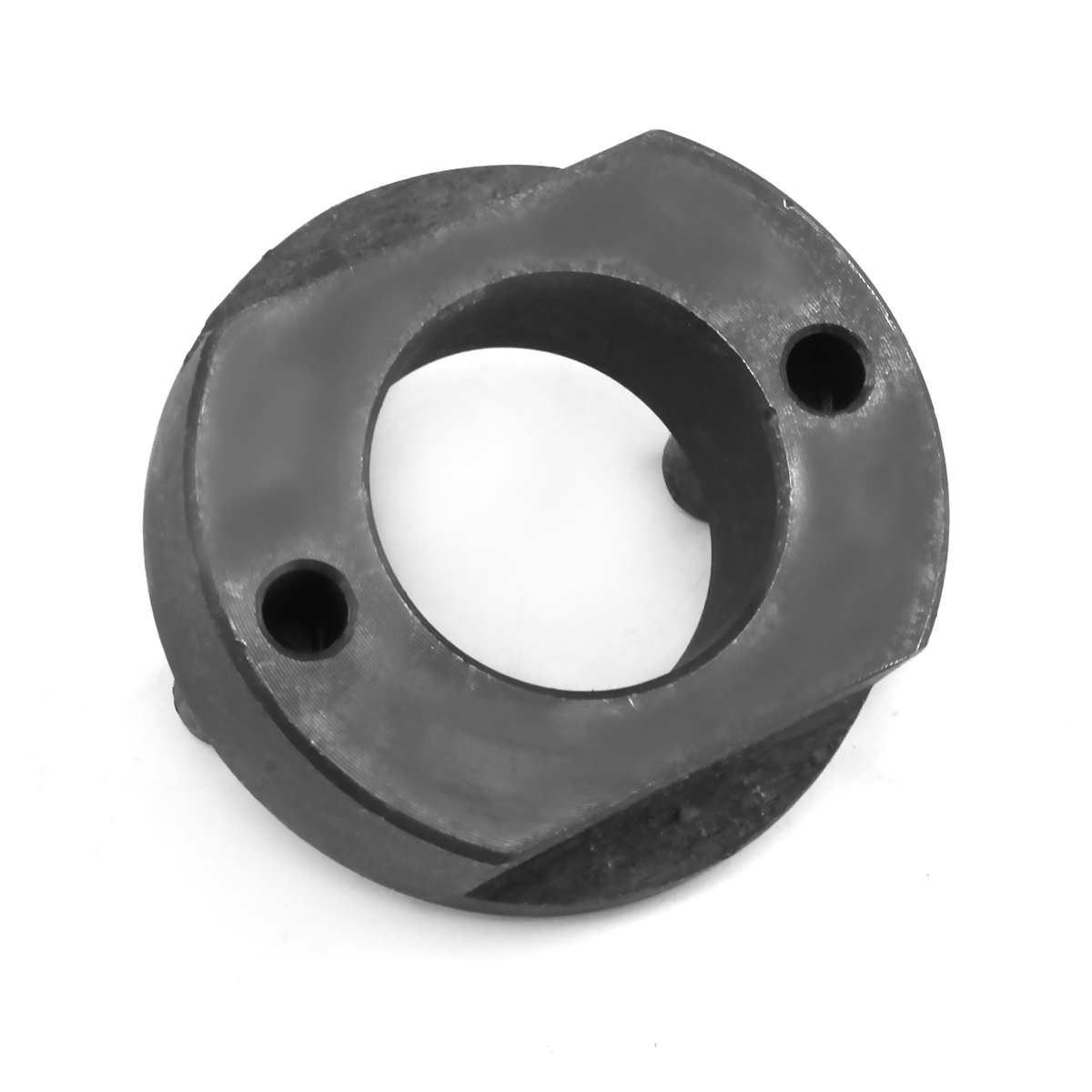

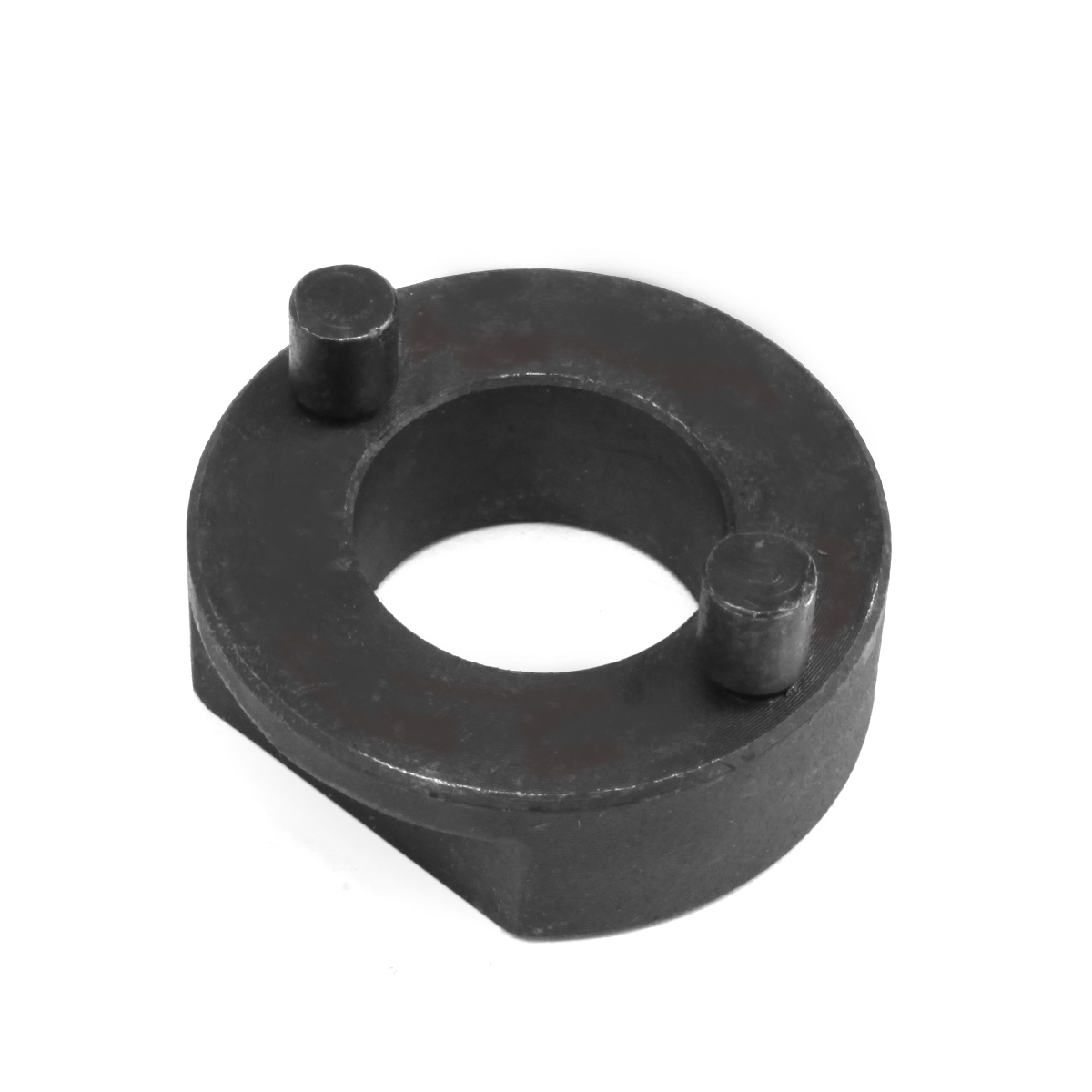

Приспособление для сборки плунжера Car-Tool CT-S014 — кольцевой корпус с посадочным отверстием Ø 34 мм и двумя шпильками Ø 10 мм для разборки и сборки плунжерных секций рядного ТНВД на верстаке. Деталь секции садится в отверстие и фиксируется шпильками, поэтому не проворачивается и не перекашивается; масса — 0,31 кг.

Где пригодится

• разборка плунжерной секции рядного ТНВД;
• замена плунжерной пары, нагнетательного клапана и уплотнений;
• сборка секции перед установкой в насос;
• откручивание и затяжка нагнетательного клапана без проворота секции.

Чем удобна модель

• посадка Ø 34 мм — секция стоит соосно, без перекоса;
• две шпильки Ø 10 мм — держат секцию от проворота при откручивании и затяжке нагнетательного клапана;
• 0,31 кг — небольшой кольцевой корпус, на верстаке почти не занимает места;
• одна деталь — ставится и снимается за секунды, без настройки.

Как проверить, подойдёт ли

Штангенциркулем замерьте посадочный диаметр детали, которую ставят в приспособление, — нужен 34 мм. Это не диаметр плунжера: рабочий диаметр плунжера гораздо меньше. Для секций ТНВД Denso U2 (HP0) есть CT-N004 (отверстие Ø 52 мм, шпильки М8×1,5 на межосевом 80 мм), для пружин регулятора Bosch P7100 — CT-U0701, для болтов рычагов регулятора ТНВД Bosch — головки CT-G015.

Что ещё пригодится:

• CT-N004 — секции ТНВД Denso U2 (HP0);
• CT-U0701 — пружины регулятора Bosch P7100;
• CT-G015 — головки для болтов рычагов регулятора ТНВД Bosch;
• стенд для проверки и настройки ТНВД — после сборки.

Комплект поставки

• кольцевой корпус с двумя шпильками Ø 10 мм — 1 шт.

Технические характеристики

Вопросы и ответы

Подойдёт ли к моему ТНВД?

Да, если это рядный насос и деталь секции садится в отверстие Ø 34 мм. Замерьте посадочный диаметр до заказа.

Что входит в комплект?

Кольцевой корпус с посадочным отверстием Ø 34 мм и двумя шпильками Ø 10 мм.

Чем отличается от CT-N004?

CT-N004 сделан под секции ТНВД Denso U2 (HP0): отверстие Ø 52 мм, шпильки М8×1,5 на межосевом 80 мм. У CT-S014 посадка Ø 34 мм и шпильки Ø 10 мм.

34 мм — это диаметр плунжера?

Нет, это посадочный диаметр отверстия под деталь секции. Рабочий диаметр плунжера намного меньше.

Нужна ли настройка насоса после сборки?

Да, после замены деталей секций рядный ТНВД проверяют и регулируют на стенде.

Что ещё нужно для ремонта рядного ТНВД?

Для пружин регулятора Bosch P7100 — CT-U0701, для болтов рычагов регулятора ТНВД Bosch — CT-G015.

Как понять, подойдёт ли секция?

Замерьте штангенциркулем посадочный диаметр детали, которую ставят в приспособление: должно получиться 34 мм.

Как работать?

Снятую и очищенную секцию вставьте в отверстие Ø 34 мм, закрепите шпильками, разберите, замените изношенные детали и соберите в обратном порядке.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
