Комплект для заправки кондиционеров, compact с функцией заправки масла ОДА Сервис AC-3014

Комплект для заправки кондиционеров, compact с функцией заправки масла ОДА Сервис AC-3014 — ручной комплект с встроенной ёмкостью для масла на 250 мл: масло идёт в коллектор через свой кран, отдельный цилиндр в шланг ставить не нужно. Одноступенчатый насос 60 л/мин (вакуум до 60 микрон), коллектор на 4 вентиля и рама весят 11,5 кг — комплект возят в легковой машине на выездные работы.

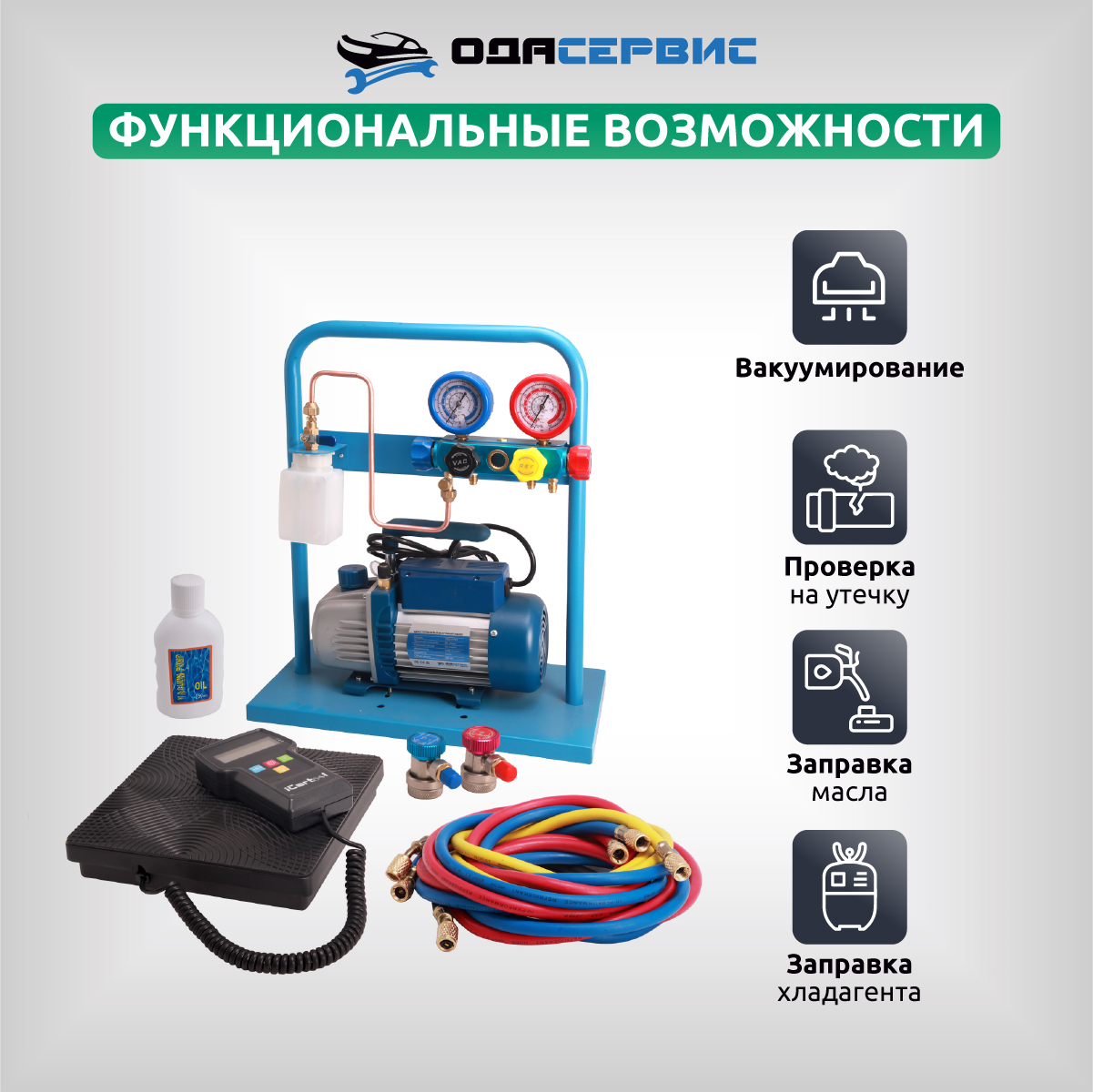

Где пригодится

• заправка масла в кондиционер из встроенного дозатора по мерной шкале;
• вакуумирование и проверка на утечки по манометрам;
• заправка УФ-красителя вместе с маслом;
• заправка R134a с контролем массы на весах — на СТО и на выезде, для любого транспорта с кондиционером на R134a;
• диагностика системы по манометрам.

Чем удобна модель

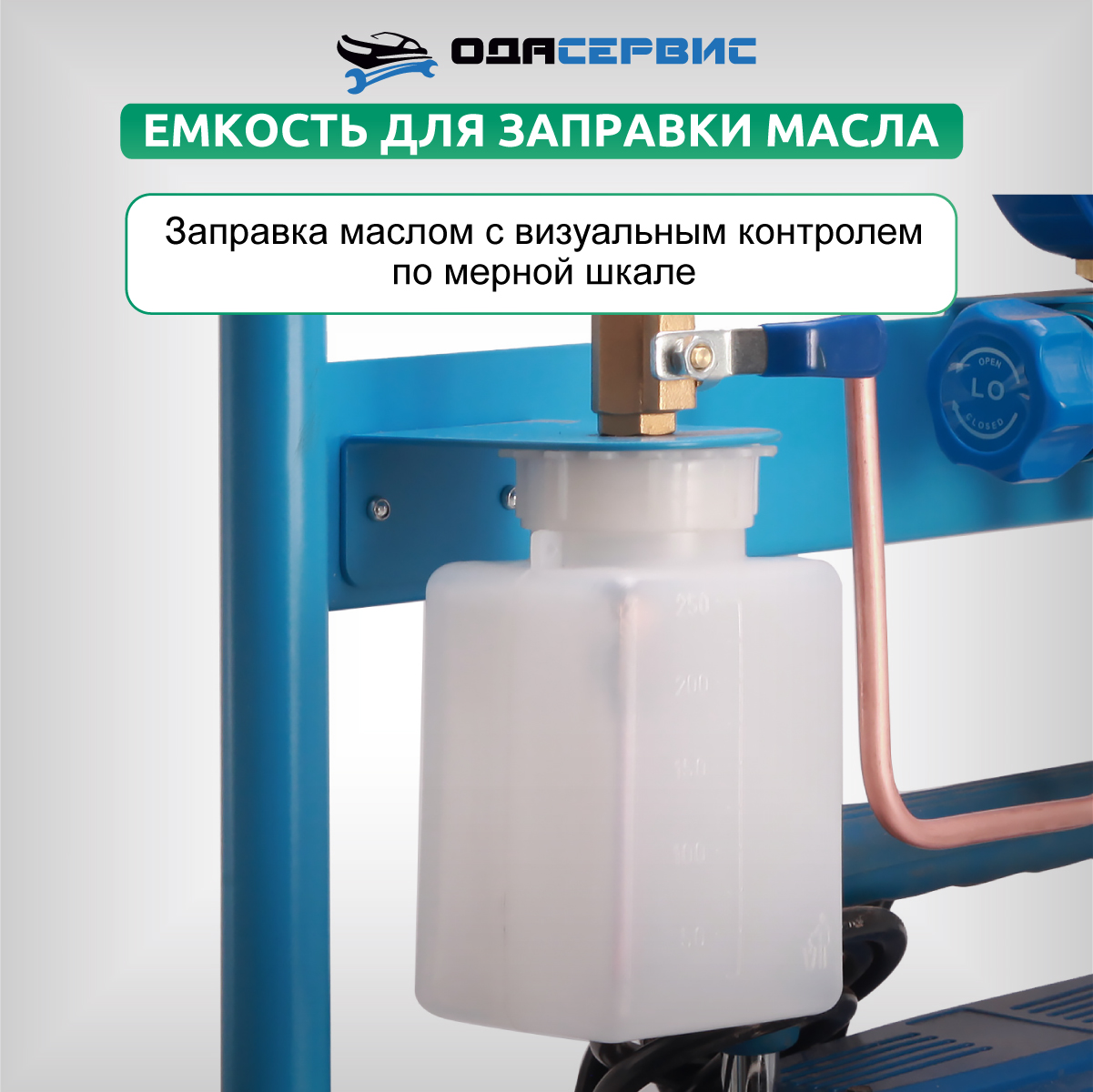

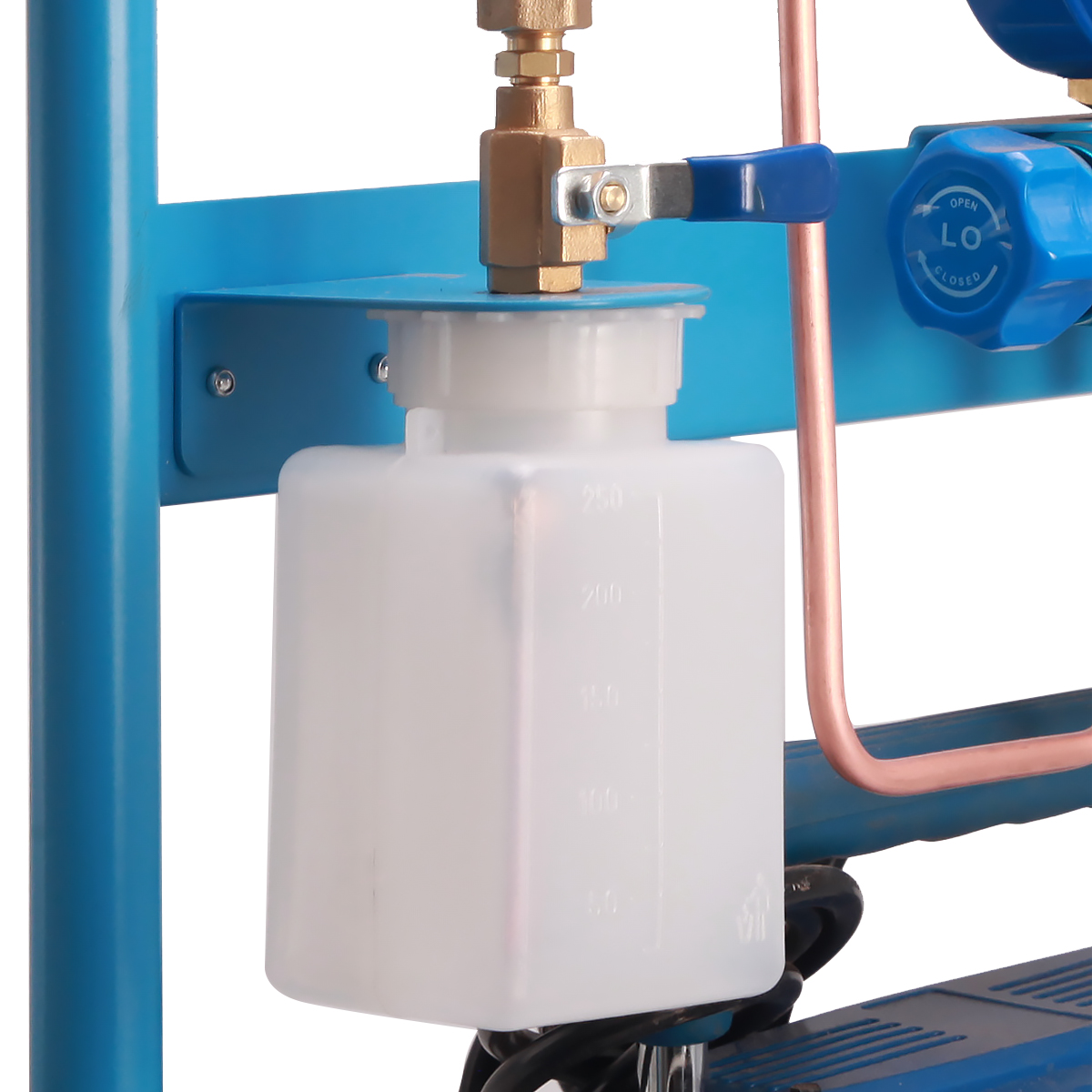

• дозатор масла 250 мл — объём видно по мерной шкале, цилиндр в разрыв шланга не нужен;
• 48 × 40,5 × 21,5 см, 11,5 кг — помещается в багажник легкового автомобиля;
• стандартные весы до 50 кг — подходят любые баллоны, сложная калибровка не нужна;
• 60 л/мин, 60 микрон — одноступенчатый насос, питание 220 В, 50 Гц;
• 4 шланга: 3 м — 2 шт., 1,5 м и 0,5 м и коллектор на 4 вентиля на металлической раме;
• сделано в России — разработка, сборка и испытания; склад запчастей укомплектован на 100%, гарантийный и послегарантийный ремонт у нас, обслуживание простое.

Чем отличается от соседей

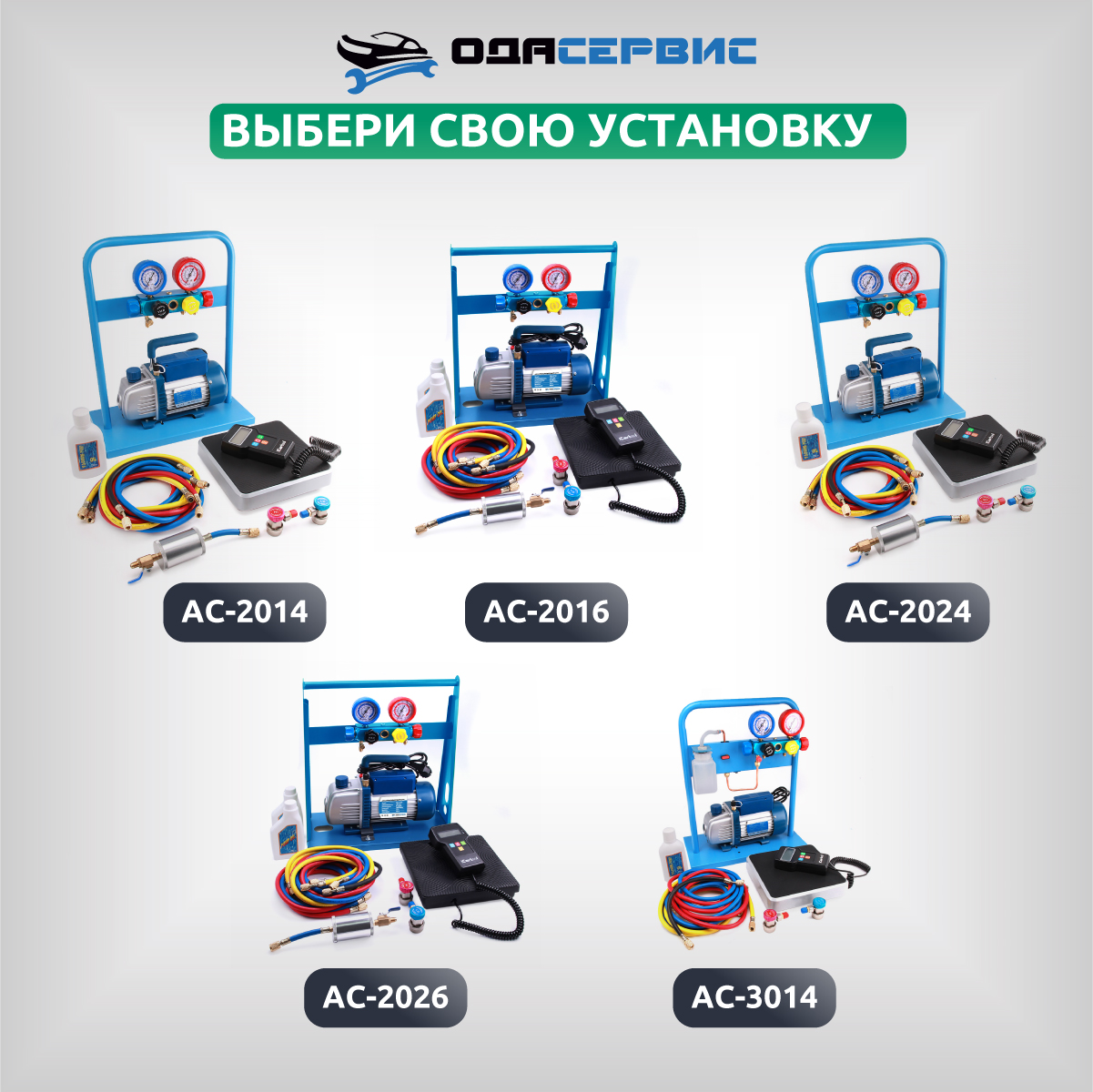

От бюджетных ручных комплектов — AC-2014 и AC-2010 — AC-3014 отличает встроенный дозатор: у них масло подают из цилиндра в разрыве шланга. Насос и вакуум у AC-2014 такие же — 60 л/мин и 60 микрон. Глубже, до 15 микрон, тянут двухступенчатые AC-2024 и AC-2026, масло в них заправляют цилиндром; самый быстрый одноступенчатый — AC-2016 на 120 л/мин. Откачку хладагента делает станция с рекуперацией ODA-200. В части документов модель обозначена как ODA-3014.

Что ещё пригодится:

• баллон R134a и масло для кондиционеров — им заполняют дозатор;
• УФ-краситель для поиска утечек;
• специальное масло для вакуумного насоса на замену;
• ODA-200 — станция с рекуперацией, если хладагент надо откачать.

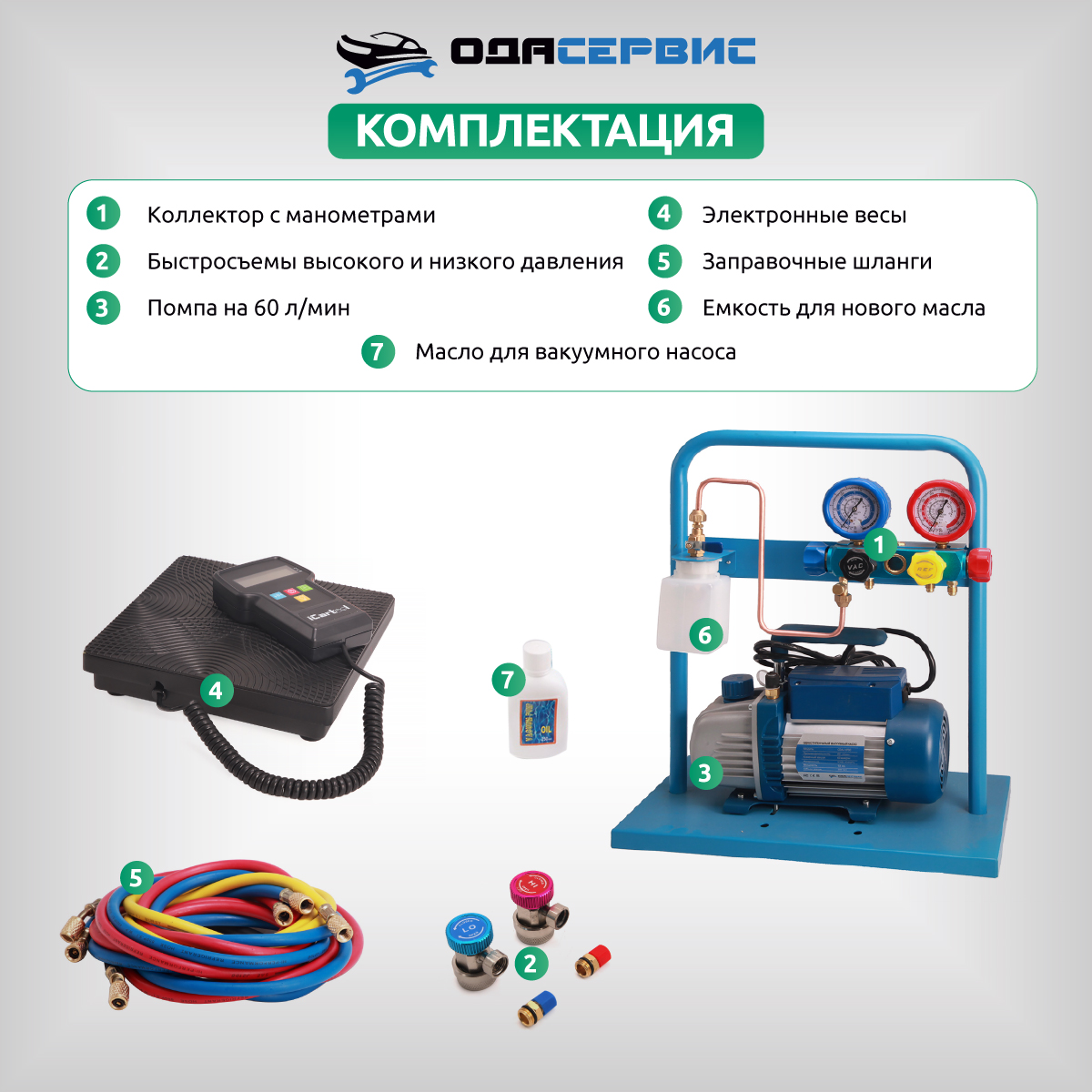

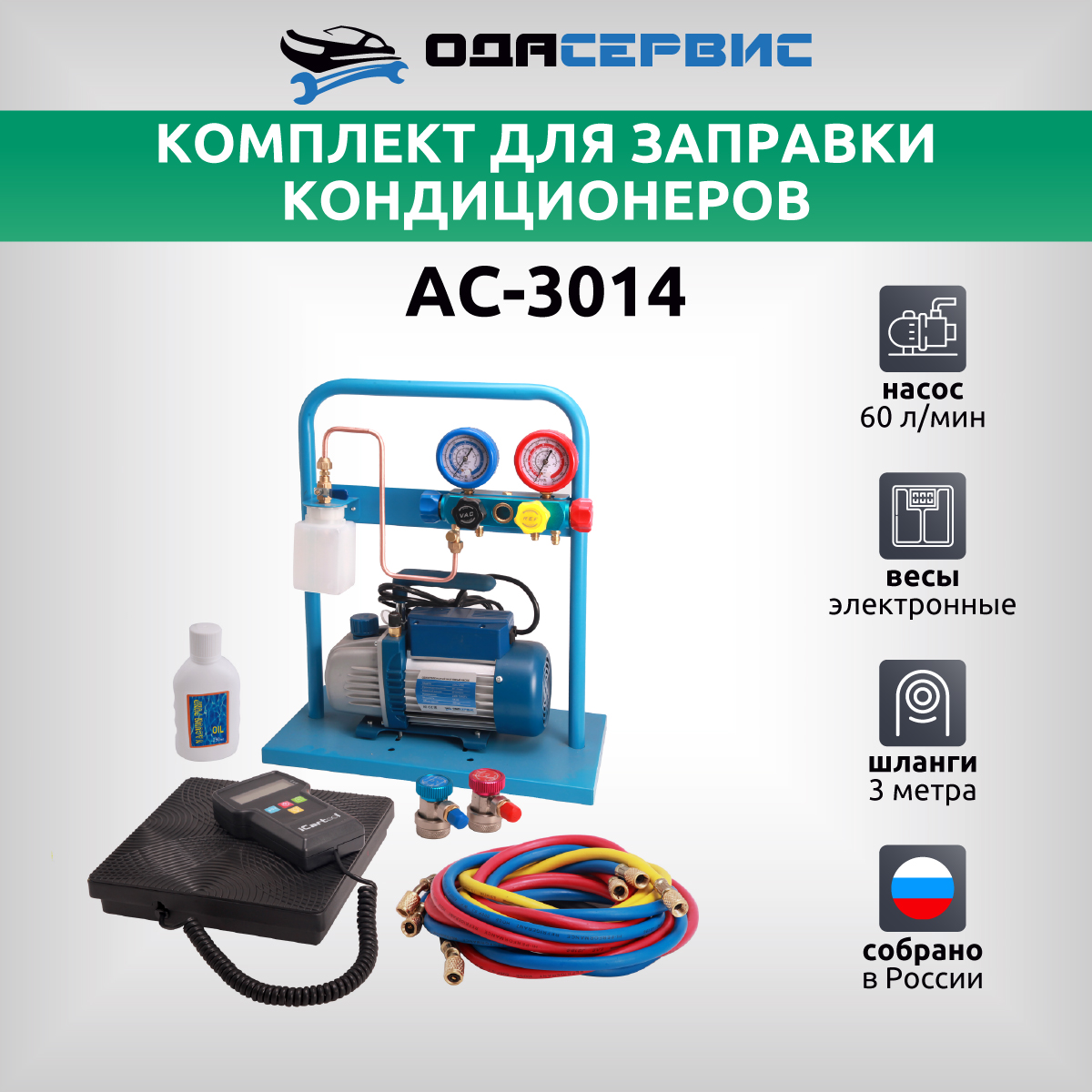

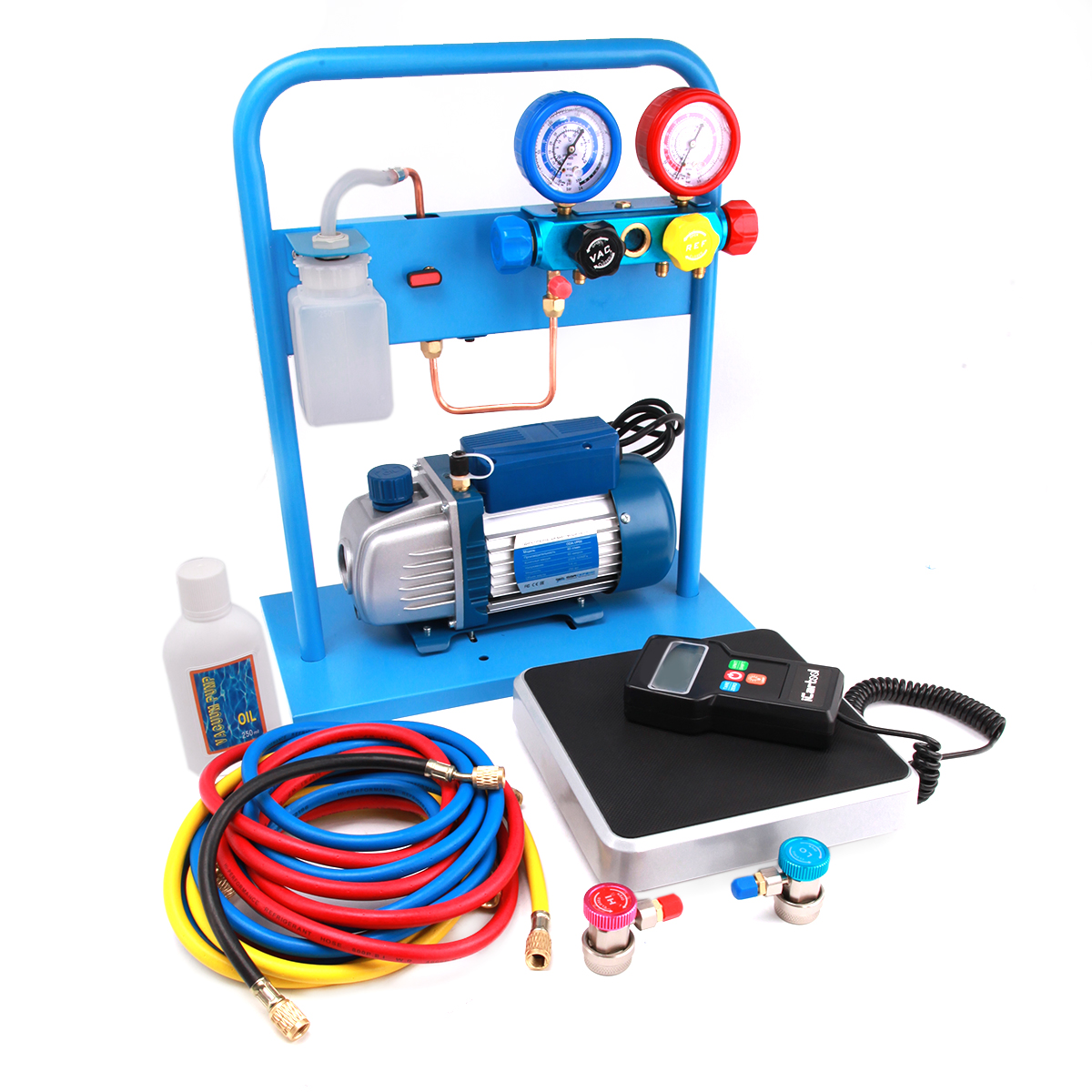

Комплект поставки

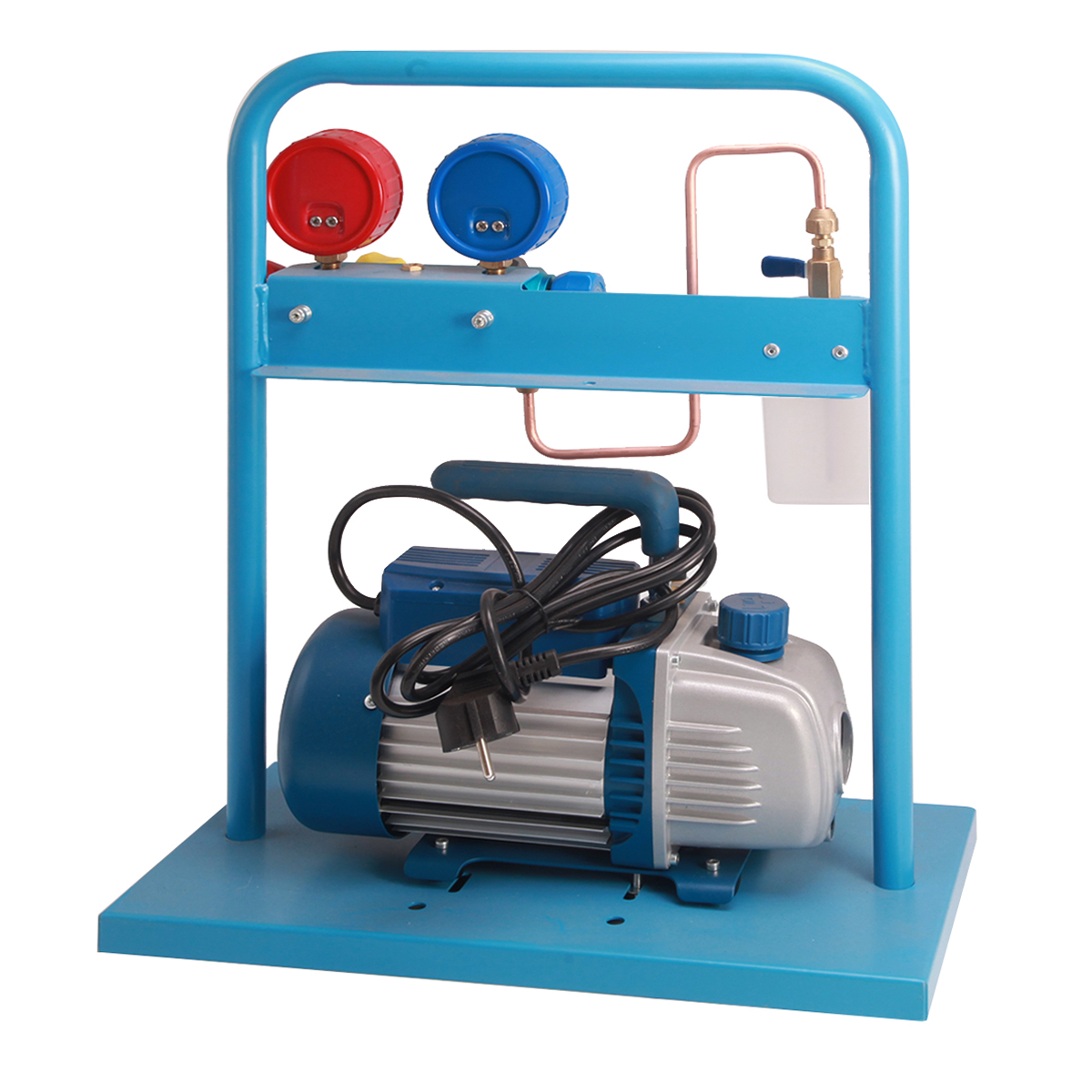

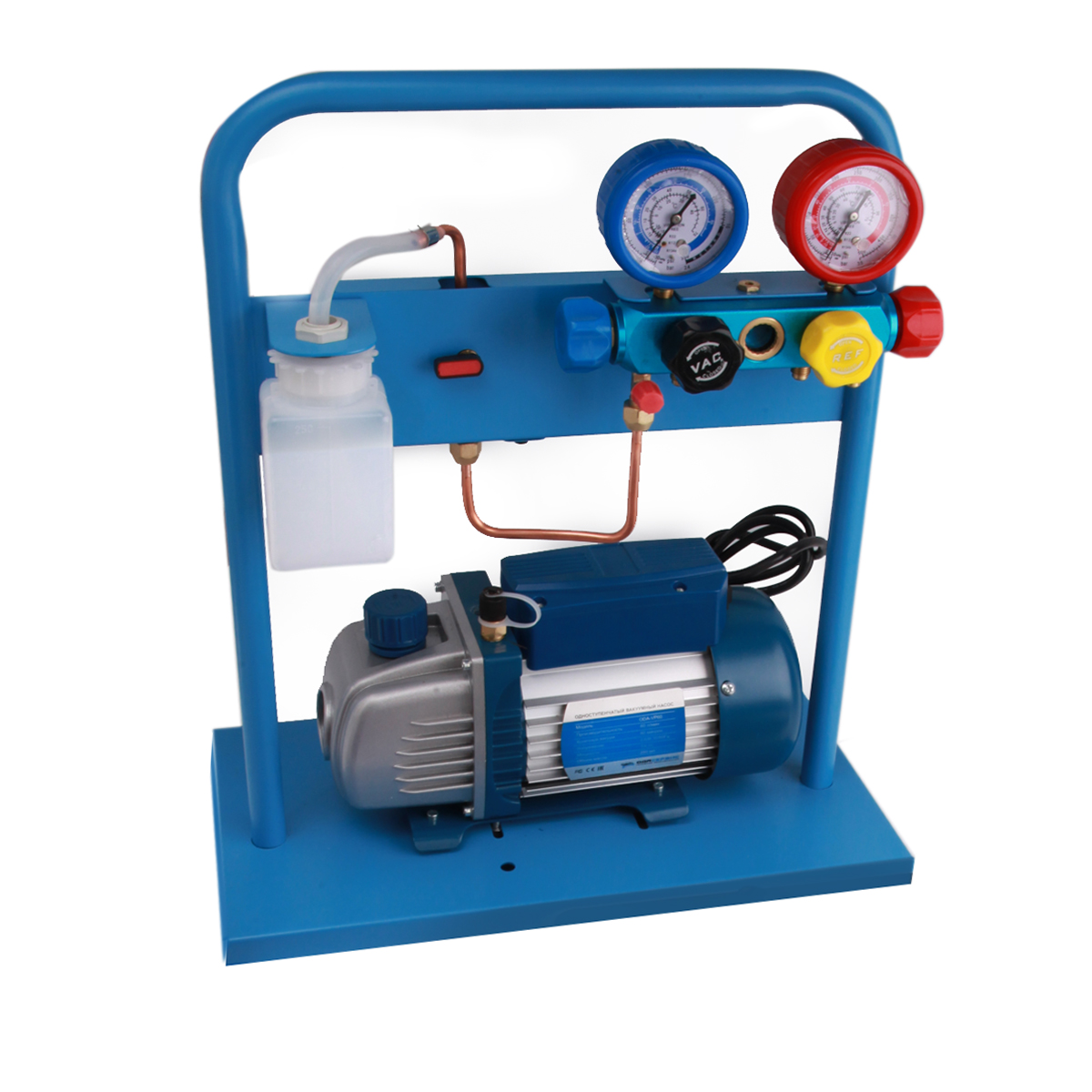

• металлическая рама с коллектором на 4 вентиля и встроенным дозатором масла;

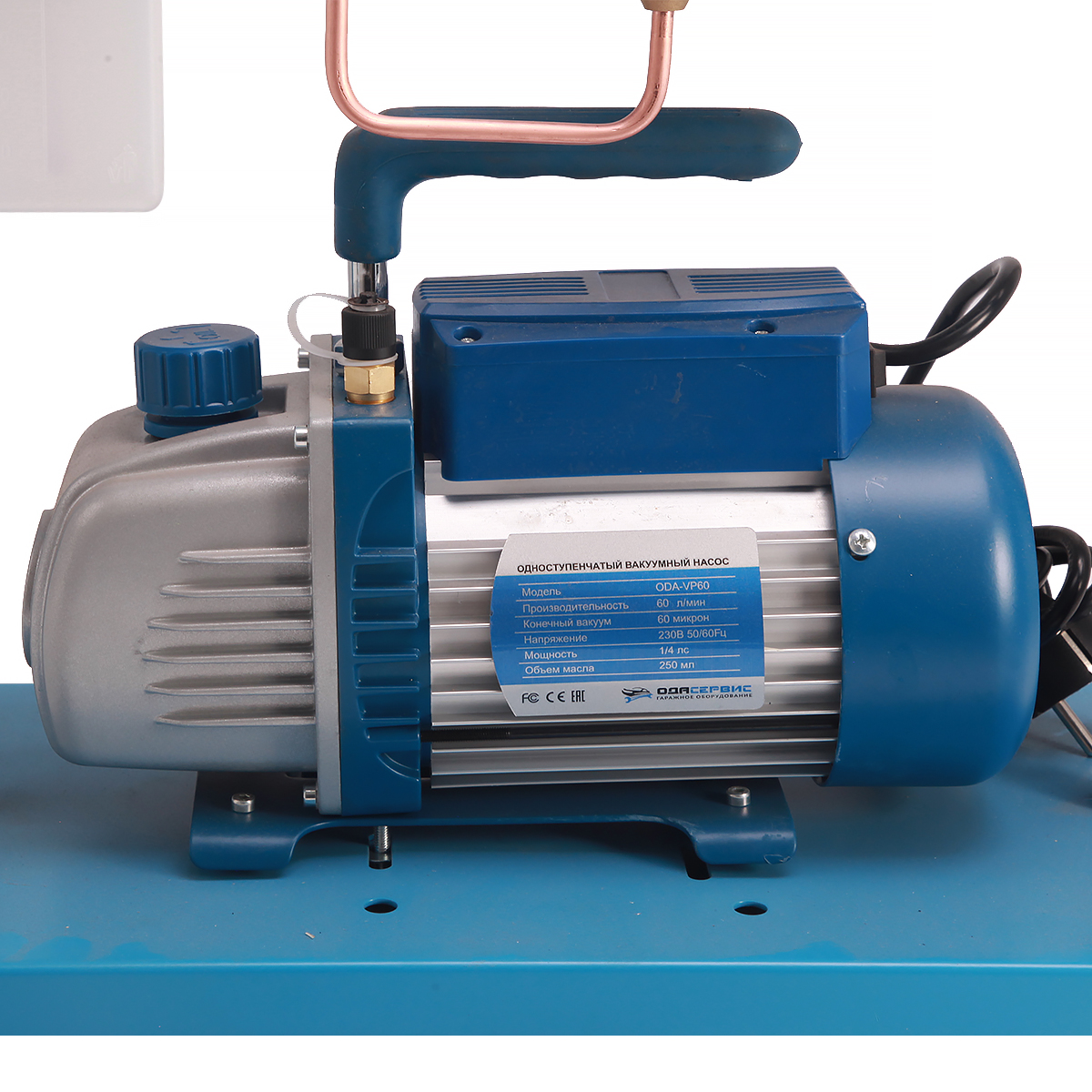

• одноступенчатый вакуумный насос 60 л/мин;

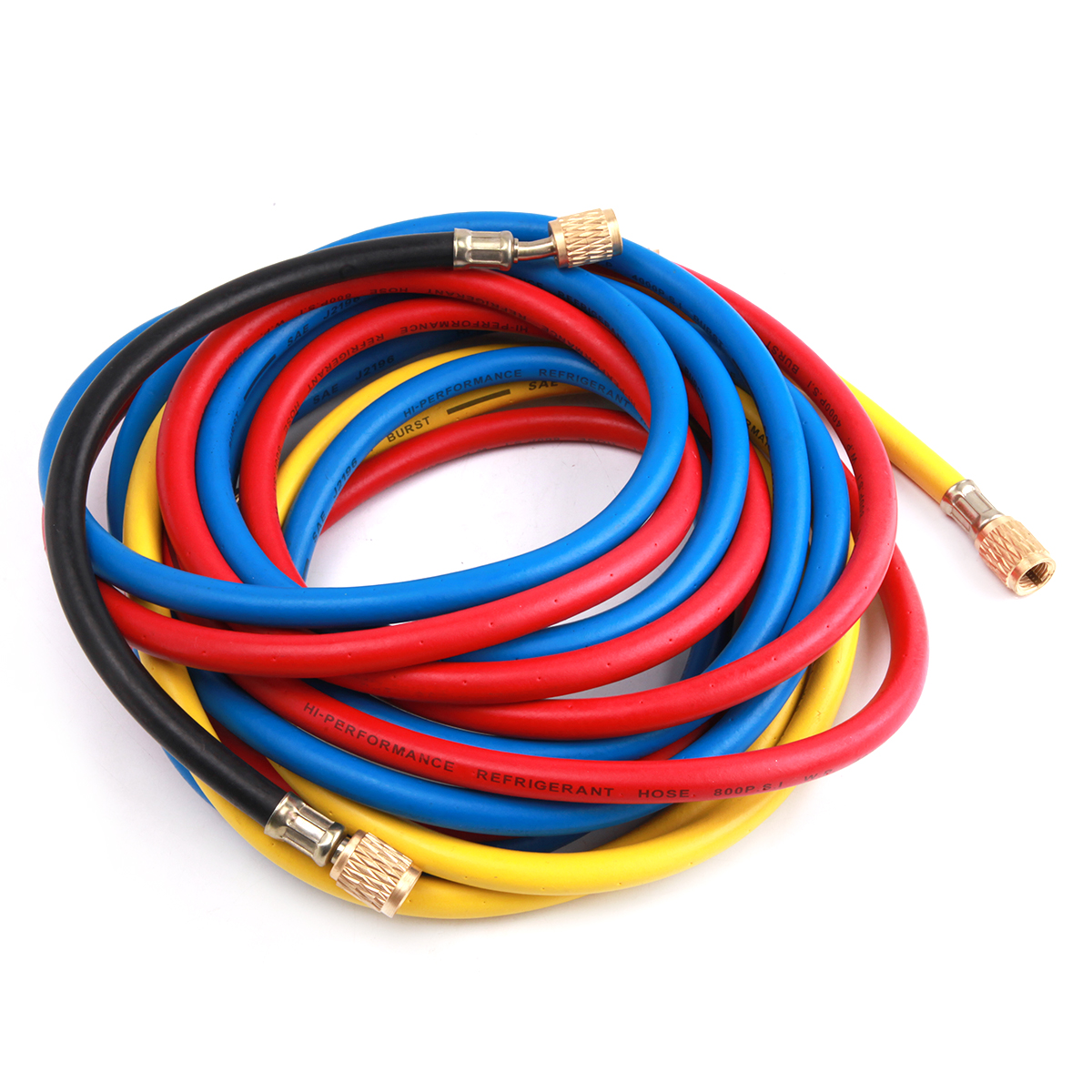

• заправочные шланги — 4 шт.;

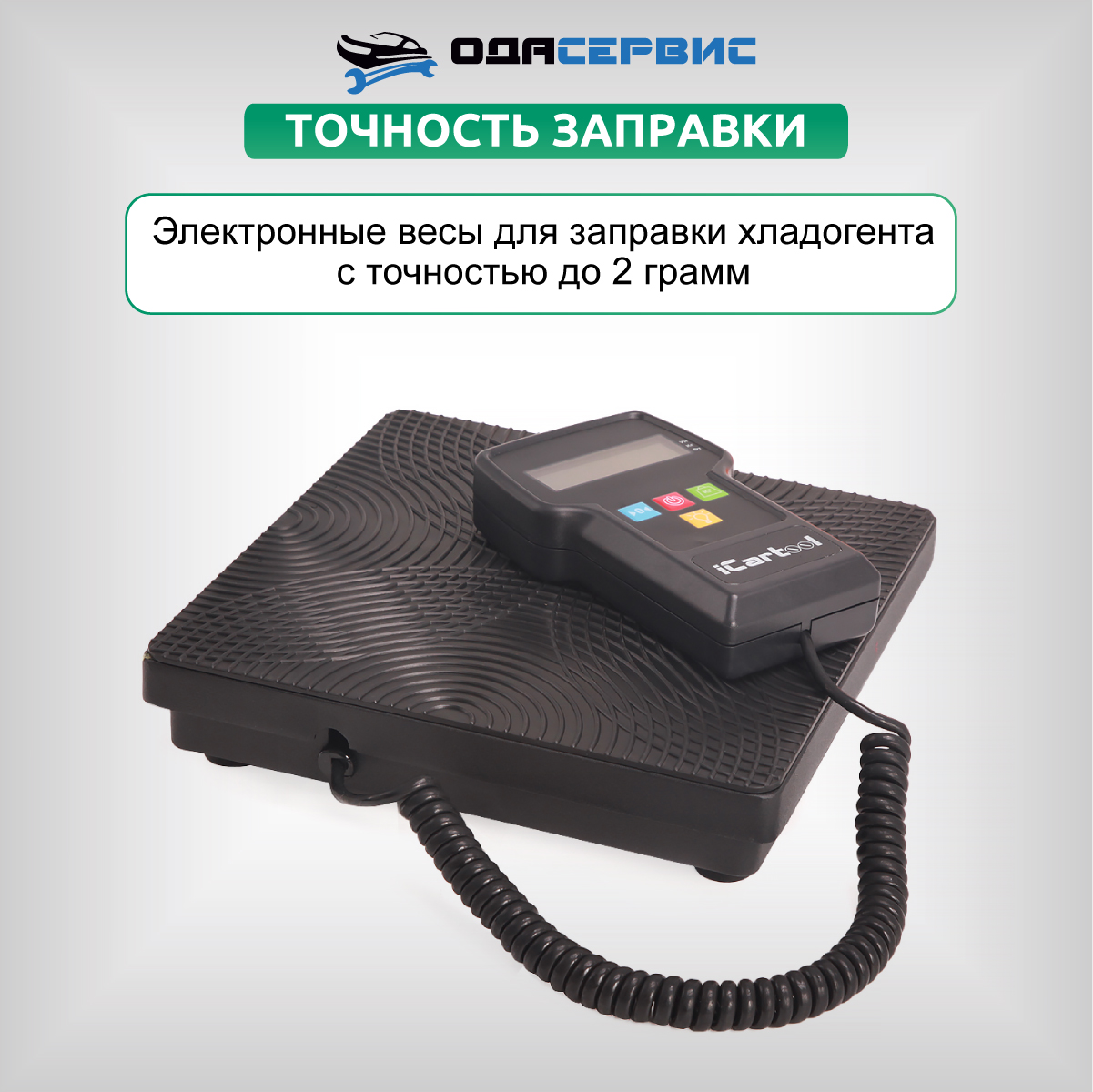

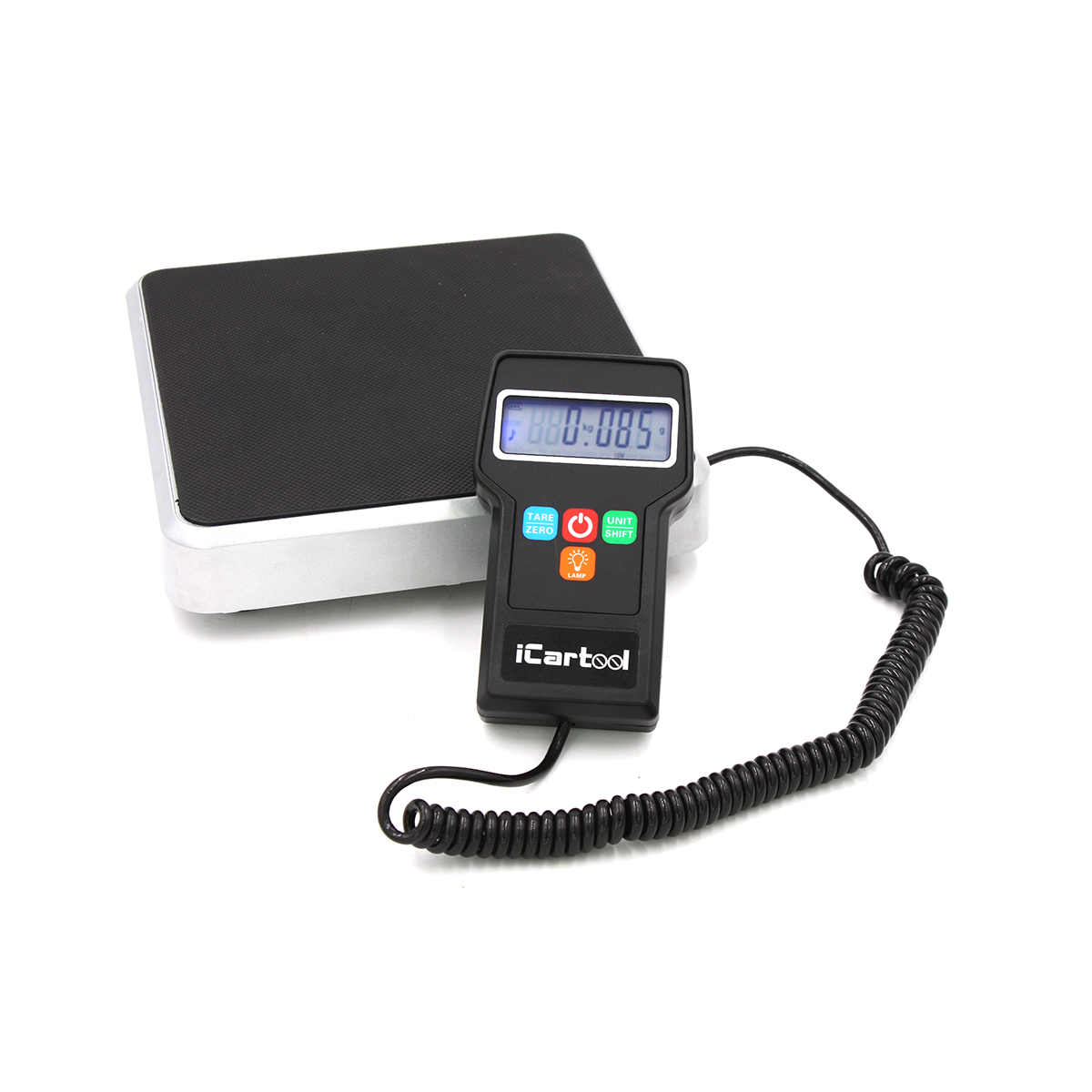

• электронные весы до 50 кг;

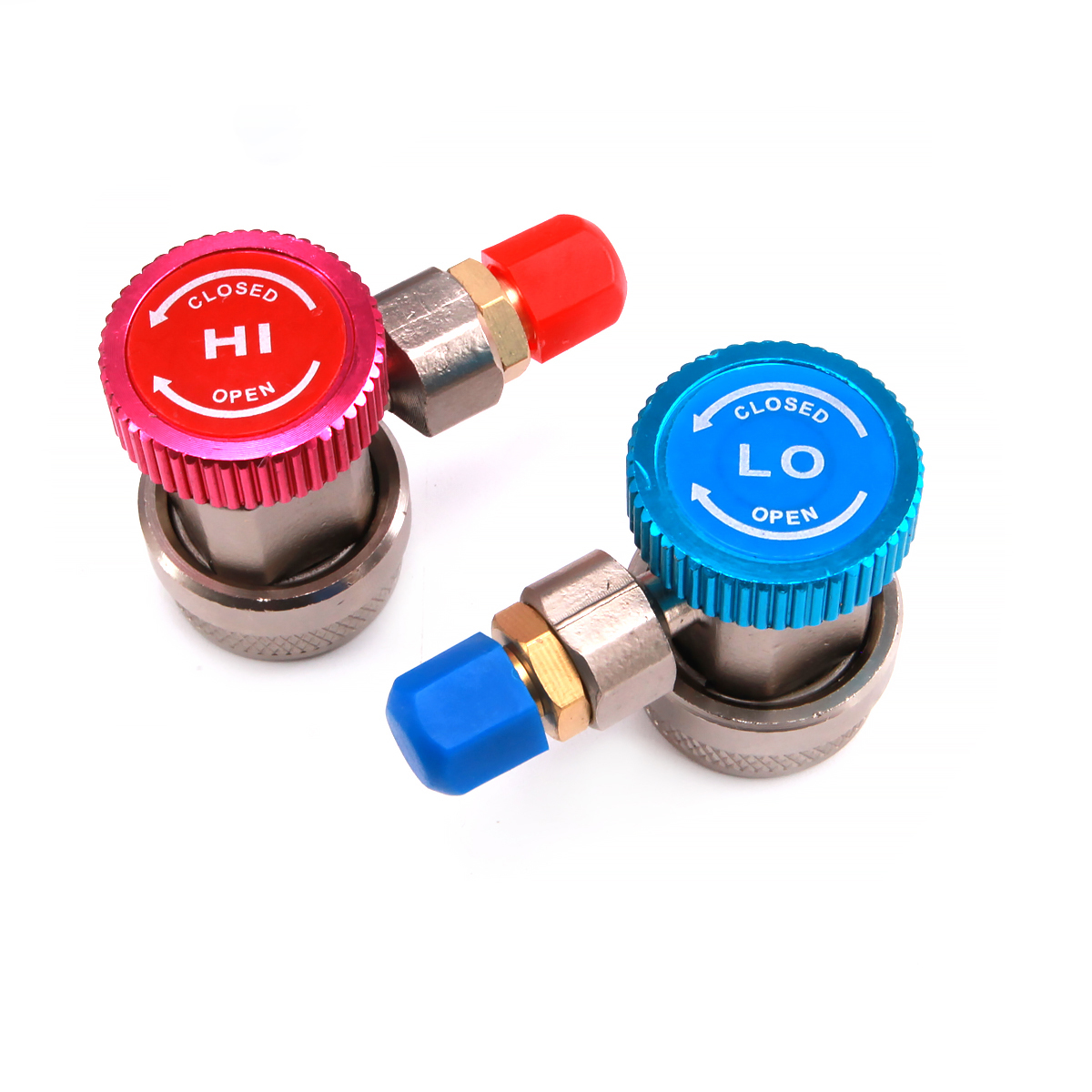

• Г-образные быстросъёмные соединения;

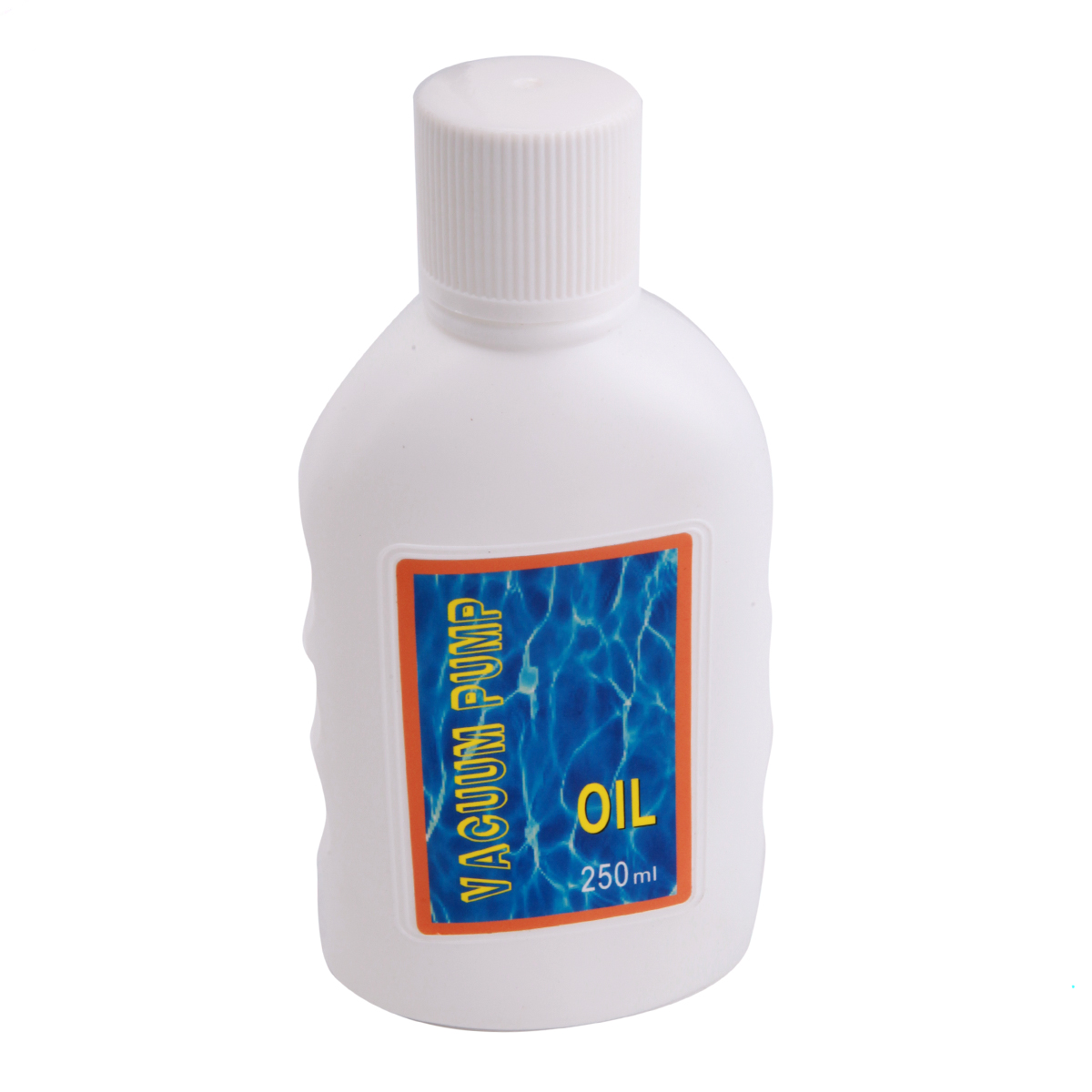

• масло для вакуумного насоса;
• кабель питания;
• инструкция.

Наименование	Комплект для заправки кондиционеров, compact ОДА Сервис AC-2014 29 900 ₽ В корзину	Комплект для заправки кондиционеров, compact ОДА Сервис AC-2016 37 900 ₽ В корзину	Комплект для заправки кондиционеров, standart ОДА Сервис AC-2024 39 900 ₽ В корзину	Комплект для заправки кондиционеров, standart ОДА Сервис AC-2026 46 900 ₽ В корзину	Комплект для заправки кондиционеров, compact с функцией заправки масла ОДА Сервис AC-3014 32 900 ₽ В корзину

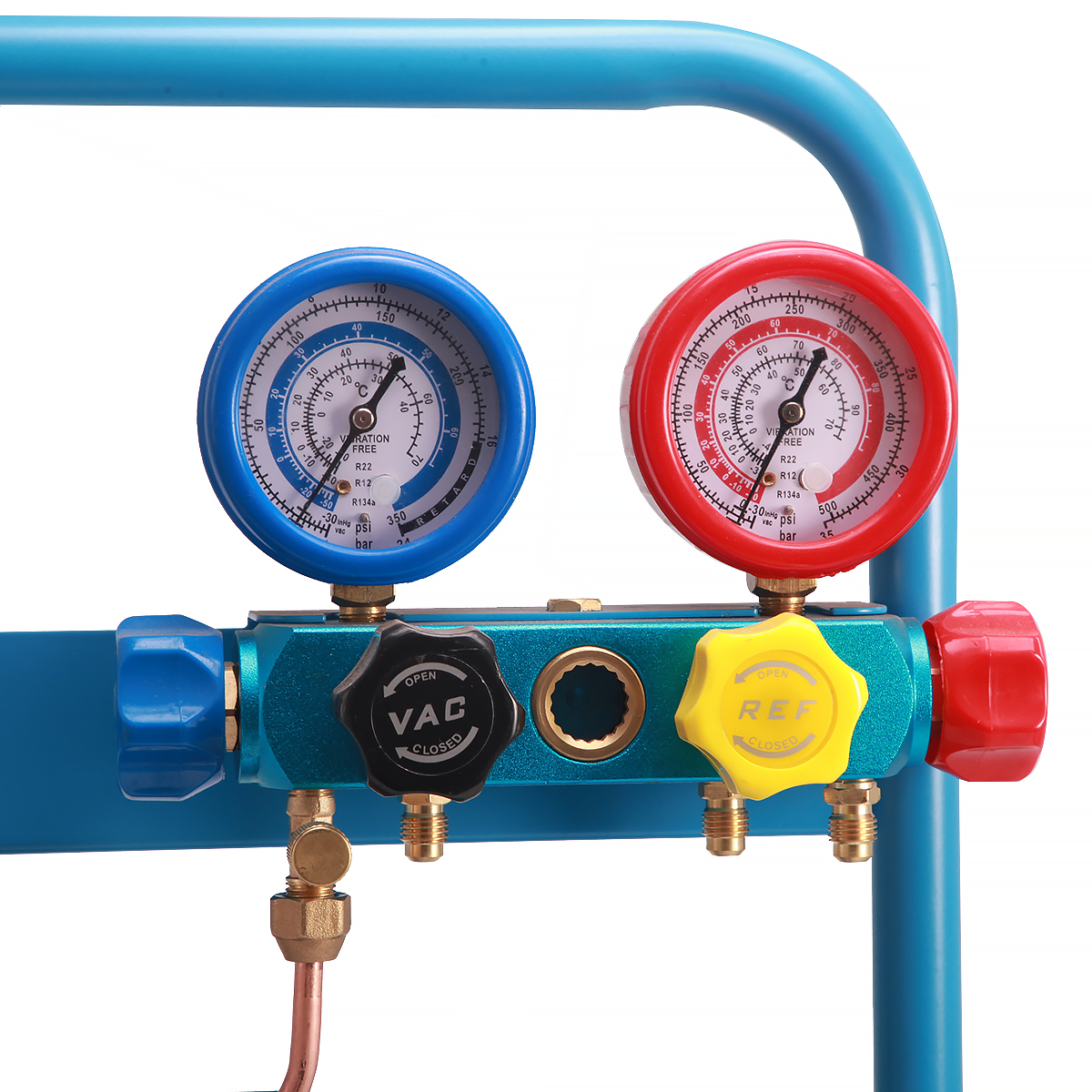

Манометрический коллектор	4-вентильный	4-вентильный	4-вентильный	4-вентильный	4-вентильный
Хладагент	R134a	R134a	R134a	R134a	R134a
Вакуумный насос	Одноступенчатый 60 л/мин	Одноступенчатый 120 л/мин	Двухступенчатый 60 л/мин	Двухступенчатый 120 л/мин	Одноступенчатый 60 л/мин
Конечный вакуум	60 микрон	60 микрон	15 микрон	15 микрон	60 микрон
Заправка масла	Через заправочный цилиндр	Через заправочный цилиндр	Через заправочный цилиндр	Через заправочный цилиндр	Встроенный дозатор, 250 мл
Тест на утечки	по манометрам	по манометрам	по манометрам	по манометрам	по манометрам
Заправочные шланги	3 м — 2 шт., 1,5 м — 1 шт., 0,5 м — 1 шт.	3 м — 2 шт., 1,5 м — 1 шт., 0,5 м — 1 шт.	3 м — 2 шт., 1,5 м — 1 шт., 0,5 м — 1 шт.	3 м — 2 шт., 1,5 м — 1 шт., 0,5 м — 1 шт.	3 м — 2 шт., 1,5 м — 1 шт., 0,5 м — 1 шт.
Электропитание	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц
Габариты					48 × 40,5 × 21,5 см
Вес					11,5 кг
Весы	электронные, до 50 кг	электронные, до 50 кг	электронные, до 50 кг	электронные, до 50 кг	электронные, до 50 кг
Г-обр. быстросъемы	+	+	+	+	+
Заправочный цилиндр	+	+	+	+
Комплект шлангов	+	+	+	+	+
Гарантия	12 мес. (кроме быстросъёмных адаптеров)	12 мес. (кроме быстросъёмных адаптеров)	12 мес. (кроме быстросъёмных адаптеров)	12 мес. (кроме быстросъёмных адаптеров)	12 мес. (кроме быстросъёмных адаптеров)

Вопросы и ответы

Подходит ли для грузовиков и спецтехники?

Да. Кондиционеры на R134a у легковых и грузовых машин, тракторов и спецтехники комплект обслуживает.

Что нужно помимо комплекта?

Баллон R134a, масло для кондиционера и УФ-краситель для поиска утечек.

Чем отличается от AC-2014?

Встроенным дозатором: в AC-2014 масло подают через цилиндр в разрыве шланга. Насос у обоих — 60 л/мин, вакуум до 60 микрон.

Есть ли комплект с более глубоким вакуумом?

Да, AC-2024 и AC-2026: двухступенчатые насосы дают 15 микрон. Масло в них заправляют цилиндром.

Как вакуумировать кондиционер?

Красный шланг — на порт высокого давления, синий — на порт низкого, штуцеры наживляют рукой. Откройте синий, красный и чёрный краны и включите насос на 15–20 минут.

Как проверить герметичность?

Перекройте чёрный кран и выключите насос: если давление 3–5 минут не растёт, утечки нет.

Как подготовить дозатор масла?

Залейте масло для кондиционеров на всю мерную шкалу. Откройте только чёрный кран и минуту вакуумируйте коллектор, затем приоткройте кран подачи масла, пока масло в прозрачной трубке не подойдёт к крану, — так воздух в систему не попадёт.

Как заправить масло?

Откройте кран подачи масла, отмерьте нужный объём по шкале ёмкости и закройте кран. Вместе с маслом можно подать УФ-краситель.

Как заправить хладагент?

Баллон R134a ставят на весы вентилем вниз, открывают синий кран и дозируют газ жёлтым краном по показаниям весов. Остаток из шлангов уходит в систему после пуска двигателя с включённым кондиционером.

Можно ли заправить кондиционер самому?

Да, если система герметична и норма хладагента для машины известна. Давление видно на манометрах, массу хладагента — на весах.

Какое масло заливать в вакуумный насос?

Только специальное для вакуумных насосов. Насос поставляют без масла: до первого включения его заливают до середины смотрового стекла. Грязное масло меняют полностью.

Можно ли откачать хладагент?

Нет, рекуперации у комплекта нет — для этого нужна станция, например ODA-200.

Что не покрывает гарантия?

Быстросъёмные адаптеры — расходный материал, и поломку насоса, работавшего без масла.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
