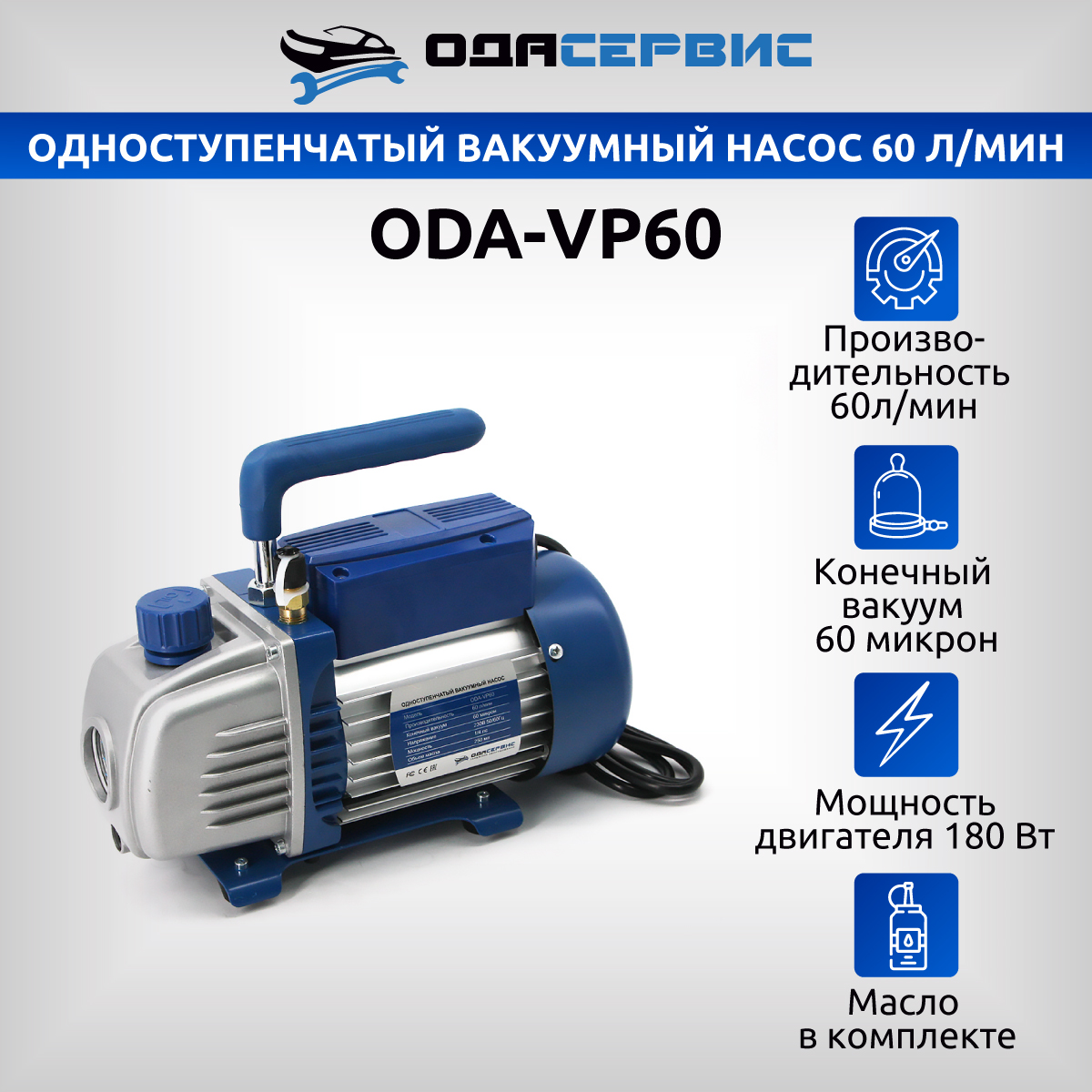

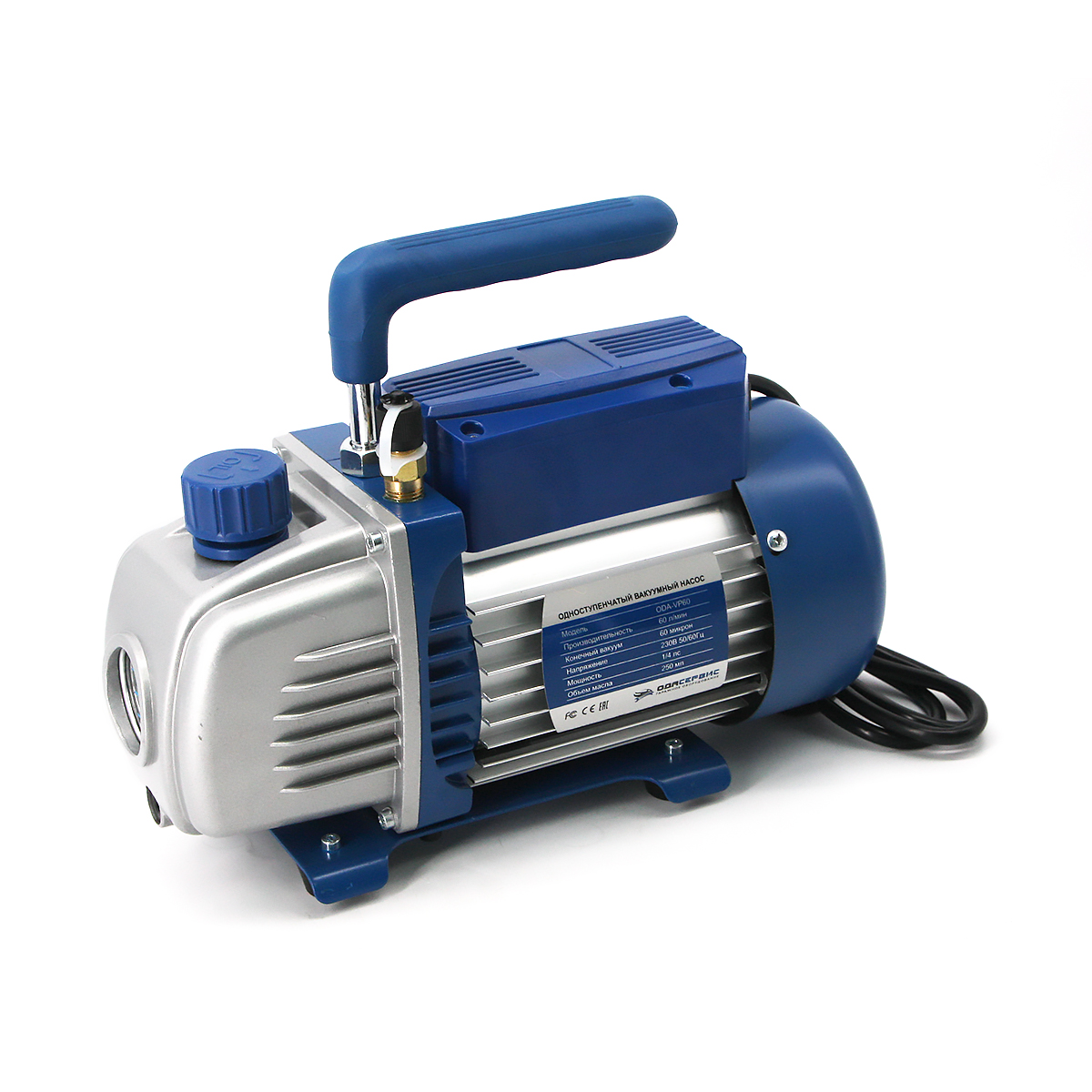

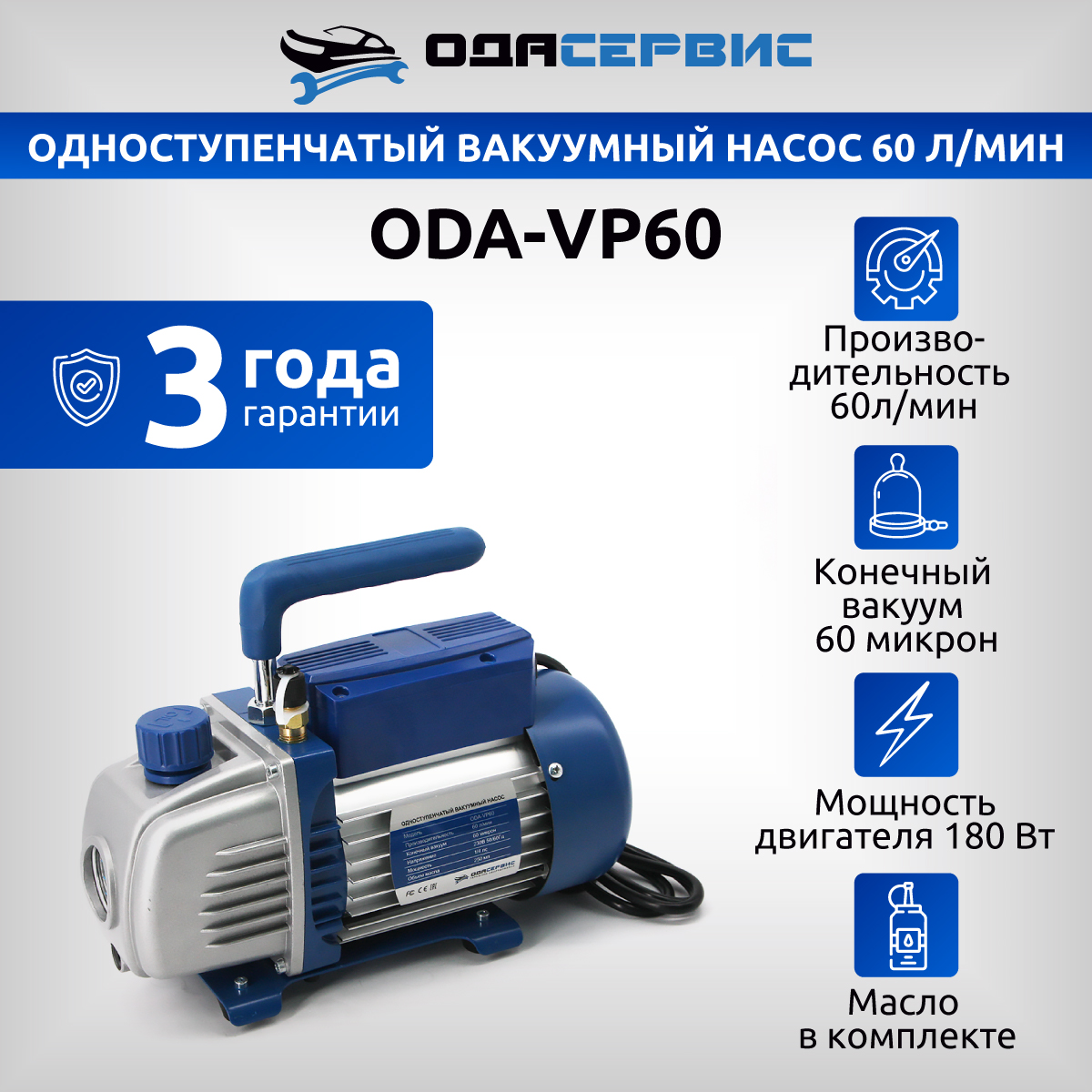

Одноступенчатый вакуумный насос 60 л/мин ОДА Сервис ODA-VP60 — самый лёгкий в линейке одноступенчатый пластинчато-роторный насос: 5,1 кг вместе с корпусом из алюминиевого сплава и ручкой для переноски. Прокачивает 60 л/мин и выводит сплит-систему, кондиционер или холодильный контур на 60 микрон; питание — бытовая розетка 220 В, к коллектору — через штуцер 1/4″ SAE.

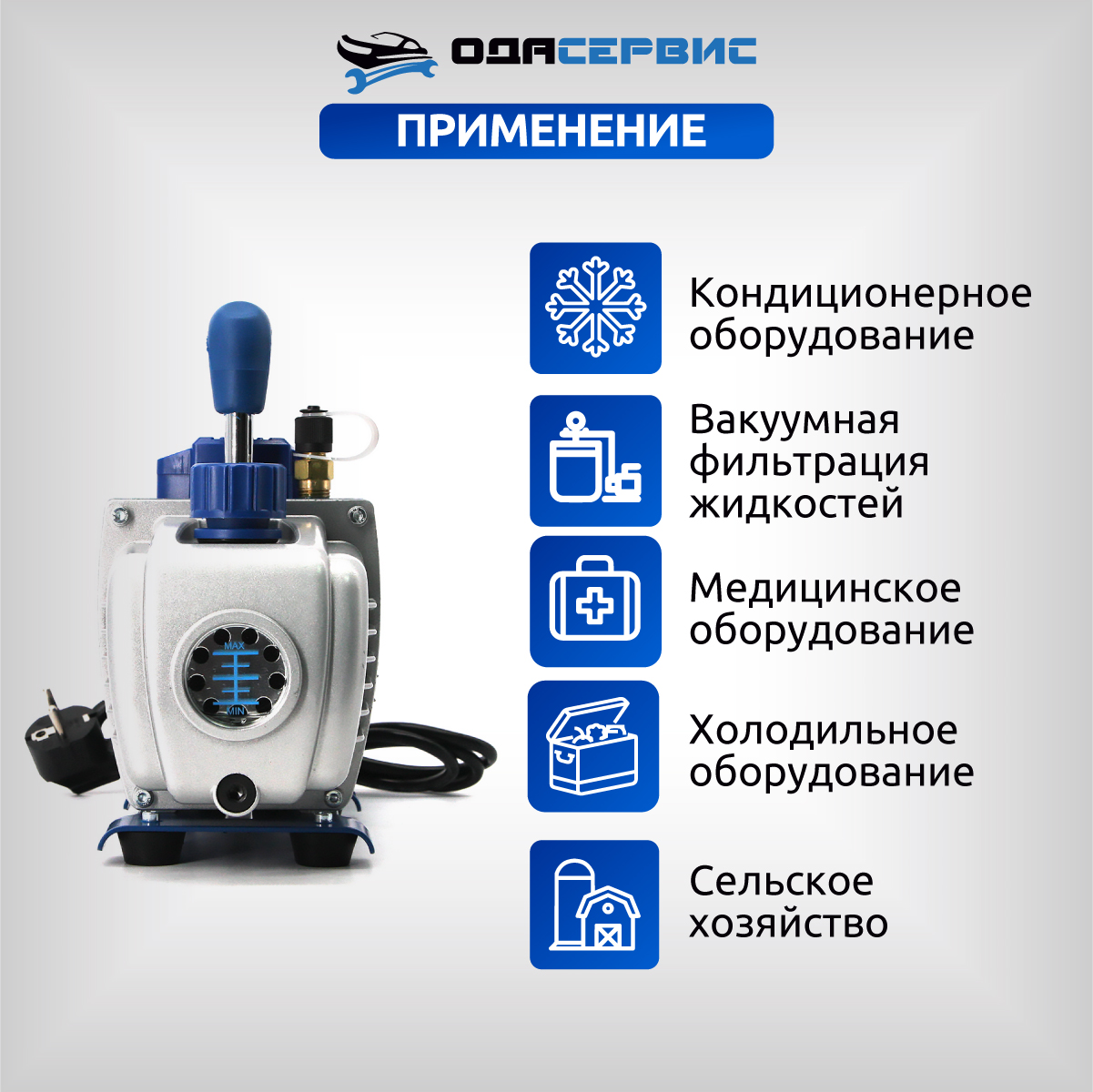

Где пригодится
- монтаж и сервис бытовых кондиционеров: откачка перед заливкой хладагента;
- ремонт холодильников и другого холодильного оборудования;
- автокондиционеры в автосервисе и на выезде;
- вакуумные камеры, лабораторные установки, вакуумная упаковка, полиграфия, газоанализ и горячее формование пластмасс.

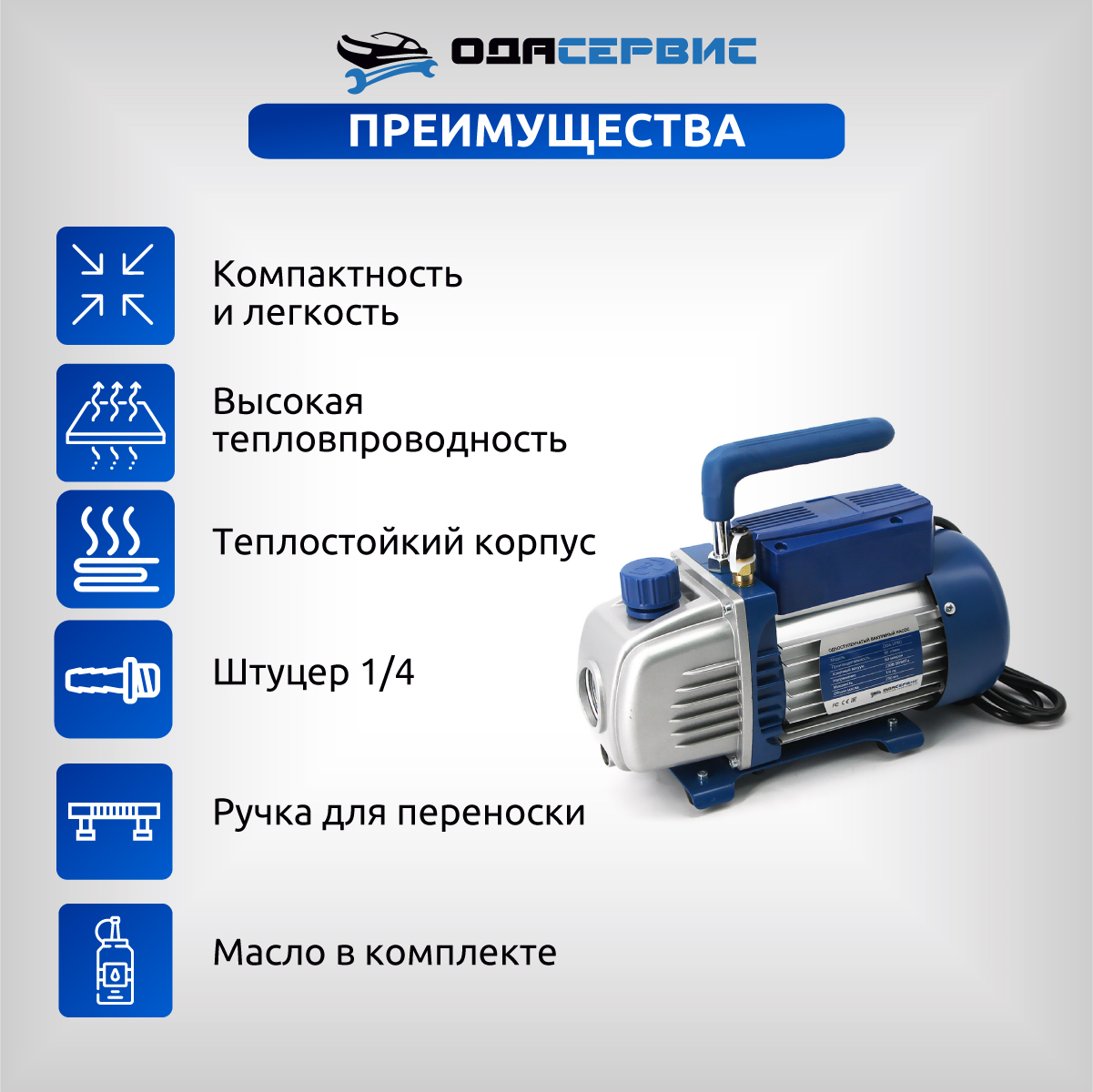

Чем удобна модель

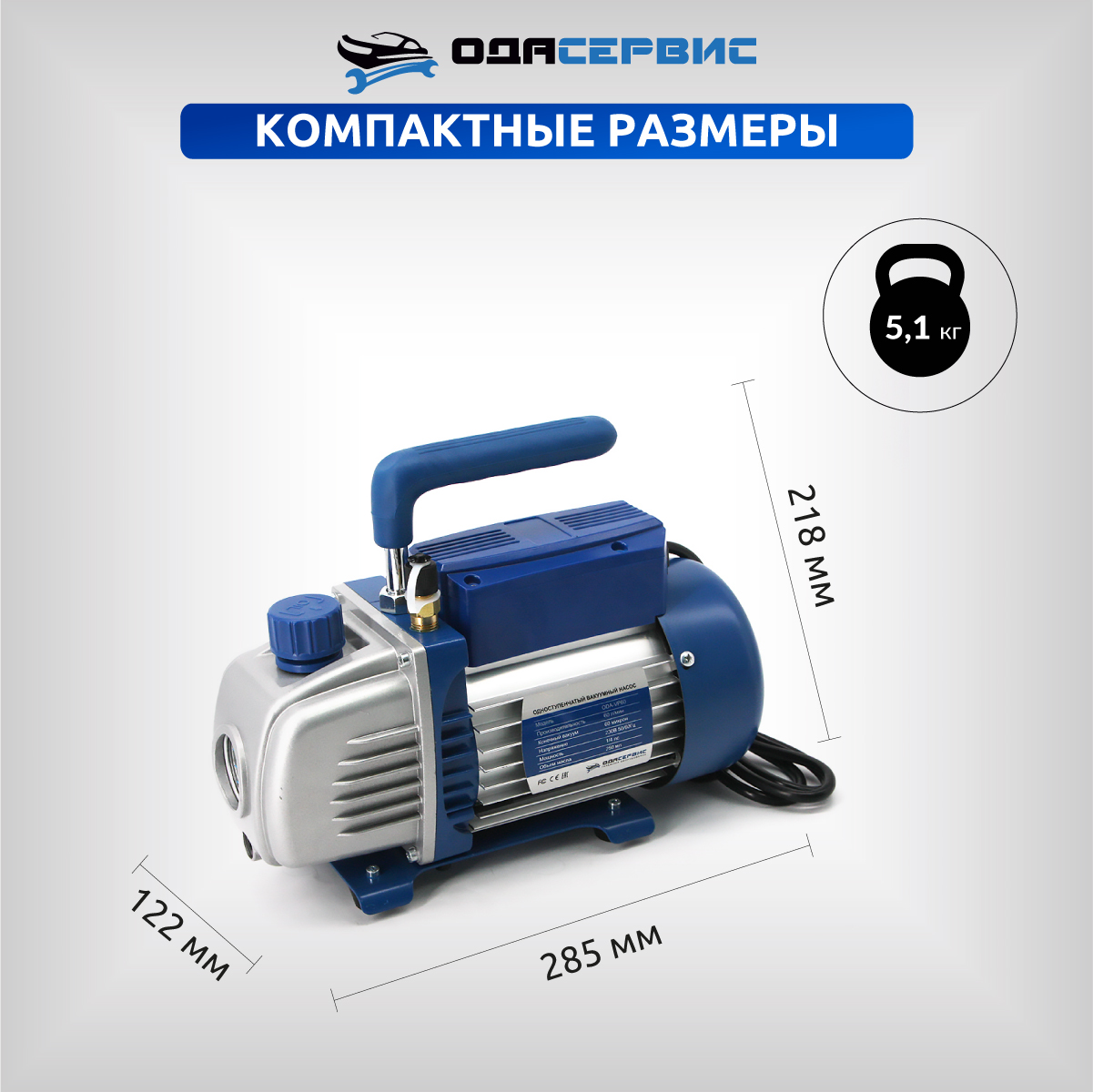

- 5,1 кг и 285 × 122 × 218 мм — насос легко носить за рукоятку от машины до объекта; в упаковке 6,2 кг, коробка 325 × 180 × 300 мм;
- 60 л/мин и 60 микрон — хватает для бытовых сплит-систем и автокондиционеров; 1/4 л.с., 1440 об/мин;
- масло не уходит в шланг — после выключения его удерживает защита от обратного натекания;
- принудительная смазка — масло к механизму подаёт система впуска масла, детали изнашиваются медленнее;
- вентилятор на двигателе и защита от перегрева — долгая откачка мотору не вредит;
- корпус из алюминиевого сплава — держит удары и коррозию; объём масла — 250 мл.
Какой насос взять
Одноступенчатые насосы линейки дают 60 микрон и различаются скоростью: эта модель — 60 л/мин, ODA-VP90 — 90 л/мин и на 1 кг тяжелее, ODA-VP120 — 120, ODA-VP180 — 180 л/мин. Если из контура нужно убрать влагу полнее, берите двухступенчатые: ODA-2VP60 с той же скоростью 60 л/мин откачивает до 15 микрон, но весит 8,5 кг; старшие — ODA-2VP120 и ODA-2VP180.
Что ещё пригодится:
- масло для вакуумных насосов — только специальное; на первую заправку оно уже в коробке, на замены берут отдельно;
- манометрический коллектор или отдельный вакуумметр — своего у насоса нет; коллектор с шлангами есть в наборе CT-M1001 для R134a;
- шланг 1/4″ SAE, короткий и герметичный — например, из комплекта CT-M1005 (1,5 м);
- электромагнитный клапан на впуск — если он нужен, его ставят на штуцер отдельно;
- готовый комплект для заправки автокондиционеров AC-2014 — в нём стоит насос на 60 л/мин.

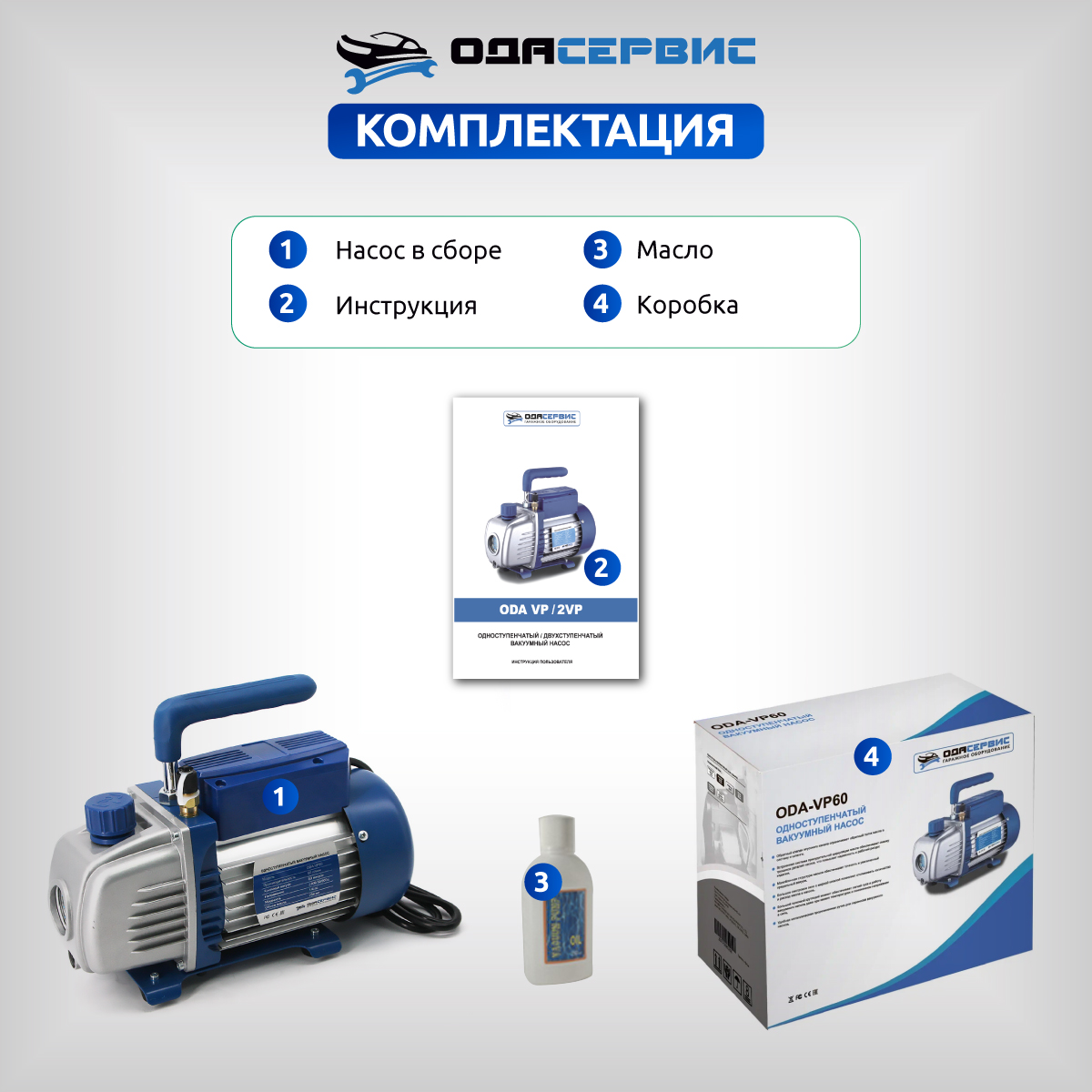

Комплект поставки
- вакуумный насос;
- масло для вакуумных насосов;
- руководство пользователя.

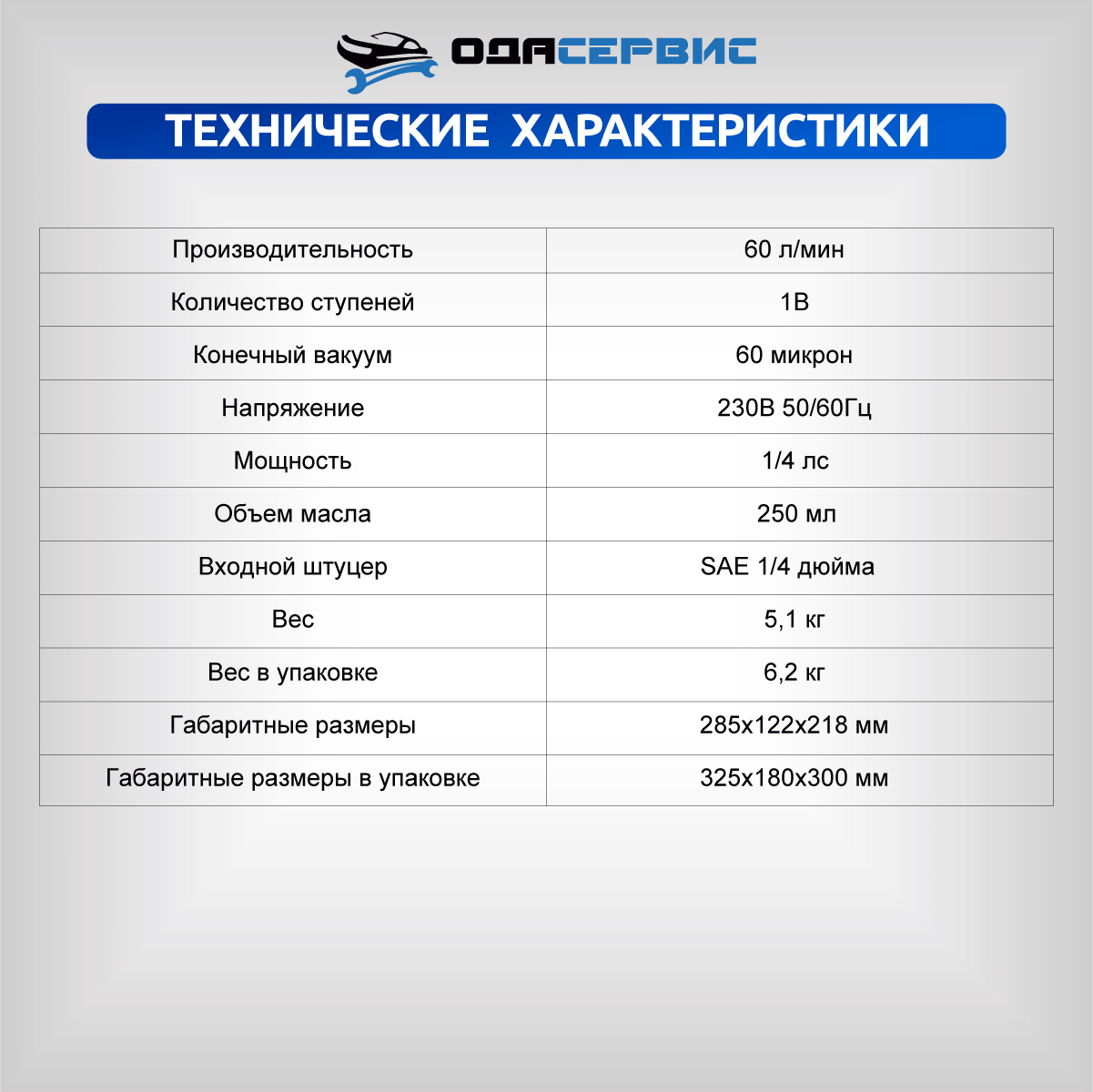

Сравнительные характеристики

| Наименование | ||||
| Производительность, л/мин | 60 | 90 | 120 | 180 |
| Количество ступеней | 1 | 1 | 1 | 1 |
| Тип насоса | пластинчато-роторный | пластинчато-роторный | пластинчато-роторный | пластинчато-роторный |
| Конечный вакуум, мкм | 60 | 60 | 60 | 60 |
| Напряжение, вольт | 220 | 220 | 220 | 220 |
| Частота тока, Гц | 50 | 50 | 50 | 50 |
| Мощность, л.с. | 1/4 | 1/4 | 1/3 | 1/2 |
| Мощность, Вт | 180 | 250 | 370 | |
| Частота вращения, об/мин | 1440 | 1440 | 1440 | 1440 |
| Объем масла | 250 | |||
| Входной штуцер, SAE дюйм | 1/4 | 1/4 | 1/4 | 1/4 |
| Вес, кг | 5,1 | 6,1 | 8 | 9,8 |
| Вес в упаковке, кг | 6,2 | 7,2 | 9 | 11 |
| Габаритные размеры, мм | 285х122х218 | 285х122х218 | 313х122х230 | 345х137х243 |
| Габаритные размеры в упаковке, мм | 325х180х300 | 325х180х300 | 380х185х305 | 460х175х295 |
| Материал корпуса | алюминиевый сплав | алюминиевый сплав | алюминиевый сплав | |
| Гарантия | 36 мес. | 36 мес. | 36 мес. | 36 мес. |
Вопросы и ответы
Годится ли одноступенчатый насос для кондиционера?
Да, и для бытового, и для автомобильного. Насос на 60 л/мин входит в комплект для заправки автокондиционеров AC-2014.
Масло уже залито на заводе?
Нет, насос отгружают сухим, и перед первым включением масло нужно залить. Порция на первую заправку лежит в коробке.
Чем отличается от двухступенчатого насоса?
Глубиной разрежения: двухступенчатый сжимает газ двумя ступенями подряд и оставляет меньшее давление. Одноступенчатый проще и легче. С той же скоростью 60 л/мин есть двухступенчатый ODA-2VP60 — он откачивает до 15 микрон.
Как выбрать насос для кондиционера?
Сначала по нужной глубине, потом по скорости. Одноступенчатые, л/мин: ODA-VP60 — 60, ODA-VP90 — 90, ODA-VP120 — 120, ODA-VP180 — 180. Двухступенчатые откачивают глубже: ODA-2VP60 — 60, ODA-2VP120 — 120, ODA-2VP180 — 180. Чем больше л/мин, тем быстрее откачивается контур одного и того же объёма.
Чем отличается от ODA-VP90?
Скоростью: ODA-VP90 прокачивает 90 л/мин и откачивает тот же контур быстрее, но весит на 1 кг больше — 6,1 кг.
Как подготовить насос к первому пуску?

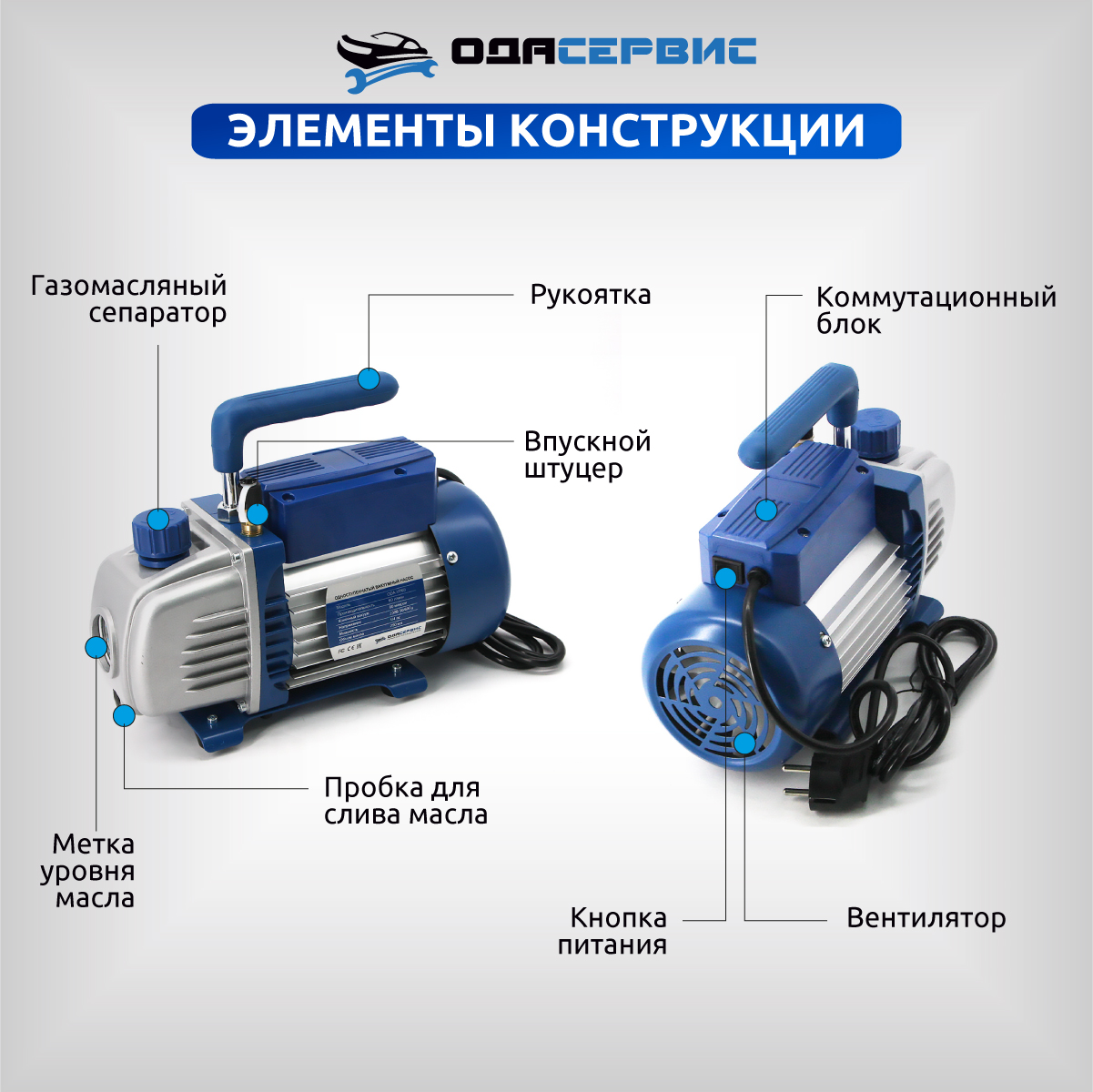

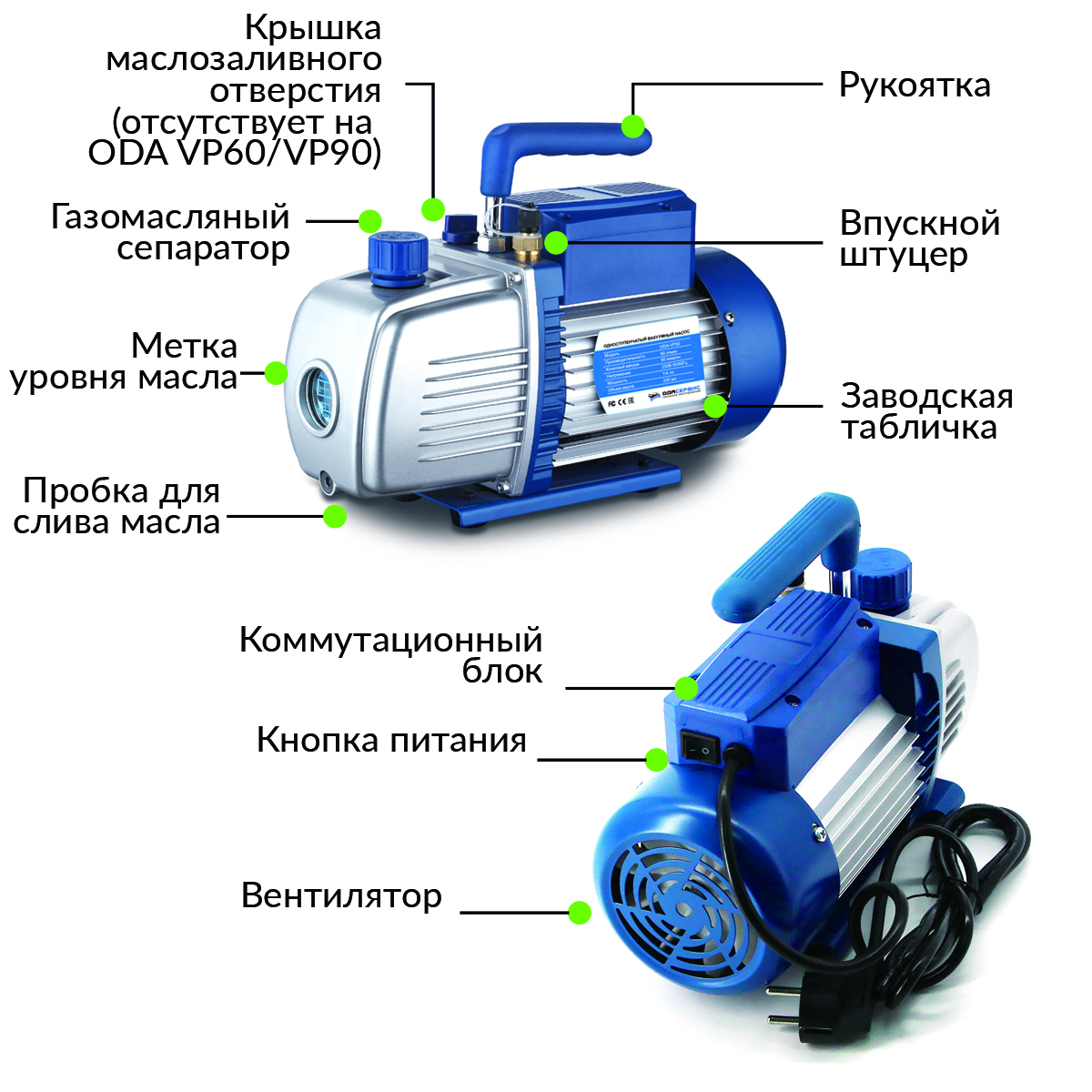

Залить масло: у этой модели его льют через отверстие газомасляного сепаратора. Затем сверить уровень по смотровому окну — он не должен опускаться ниже метки — и завернуть пробку. Перед включением снимите крышку выхлопа, если она стоит, вилку — только в розетку с заземлением, затем кнопка питания.
Как откачать сплит-систему или кондиционер?
Подготовьте насос (масло до метки), соедините контур с впускным штуцером коротким герметичным шлангом — внутри не должно быть пыли, грязи и конденсата. Проверьте соединения на утечку и включите насос. Закончив, выключите его, снимите шланг, закройте крышку выхлопа и колпачок на впуске.
Как поменять масло?
Прогрейте его: пусть насос поработает минут 30, затем остановите и слейте масло через сливную пробку. Включите насос максимум на 20 секунд и понемногу подливайте свежее масло через отверстие газомасляного сепаратора — так из камеры вытесняются остатки старого. Заверните сливную пробку и долейте до метки.
Встроен ли вакуумметр?
Нет. Глубину разрежения смотрят по манометрическому коллектору или по отдельному вакуумметру. Электромагнитного клапана на входе тоже нет — при необходимости его ставят на впускной штуцер. Зато после остановки масло не затекает в контур: это держит защита от обратного натекания.
Какое масло подходит?
Только специальное масло для вакуумных насосов, другие масла заливать нельзя. Менять его пора, когда оно потемнело от грязи, помутнело или набрало воды — цвет и уровень видно в смотровом окне.
Чего нельзя делать насосом?
Запускать без масла, откачивать горючие, взрывоопасные, ядовитые и агрессивные газы и ставить его вместо компрессора. Газ на входе — не горячее +80 °C, воздух вокруг — от −5 до +60 °C, сеть — 192–248 В, 50 Гц.
От какой сети работает?
От обычной розетки 220 В с заземлением; допустимый диапазон сети — 192–248 В, 50 Гц.
Где ремонтируют насосы ОДА Сервис?
В сервисном центре Car-Tool — и по гарантии, и после её окончания.
Какая гарантия?
36 месяцев со дня продажи. Для гарантийного обращения нужны сам насос с серийным номером и чек с датой продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
