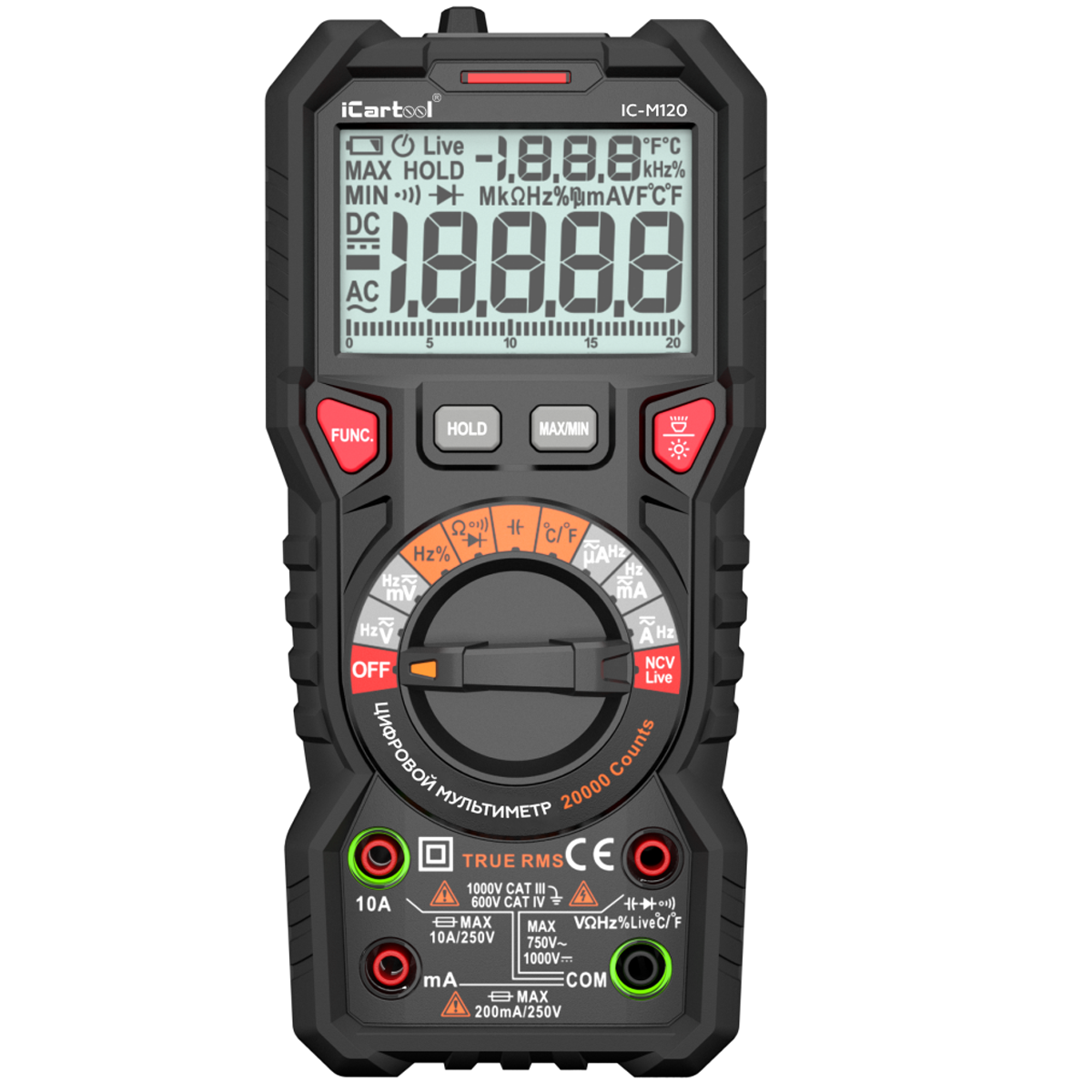

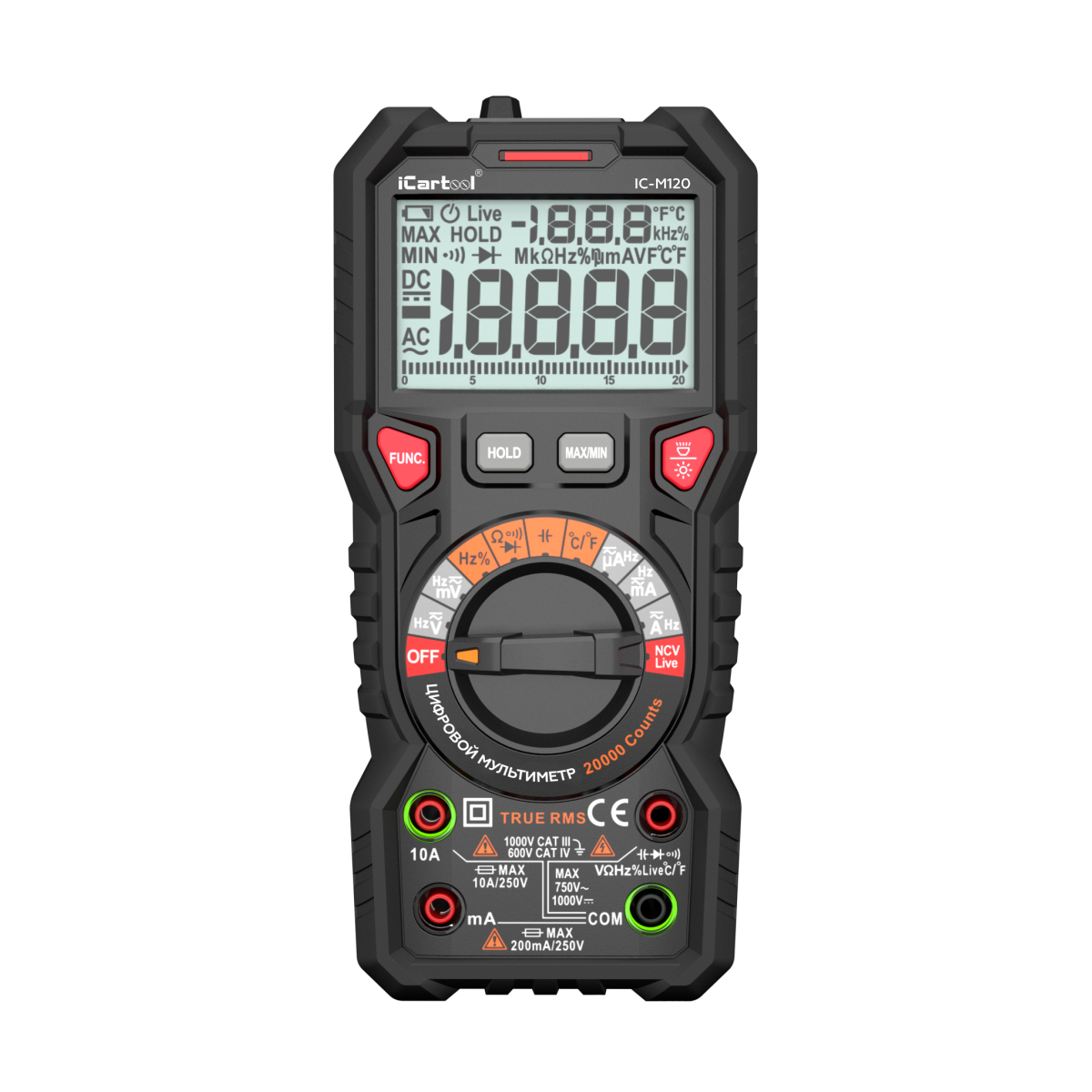

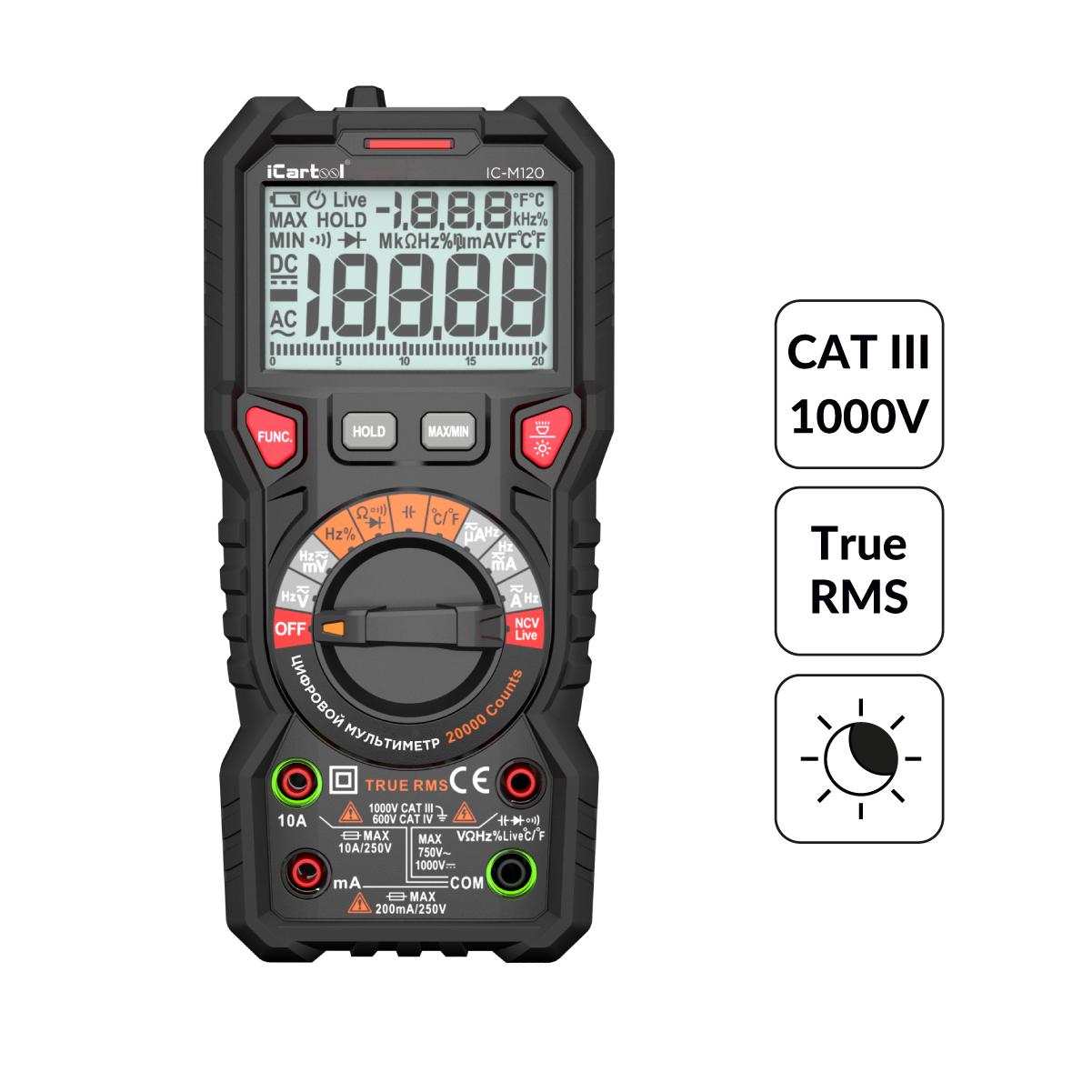

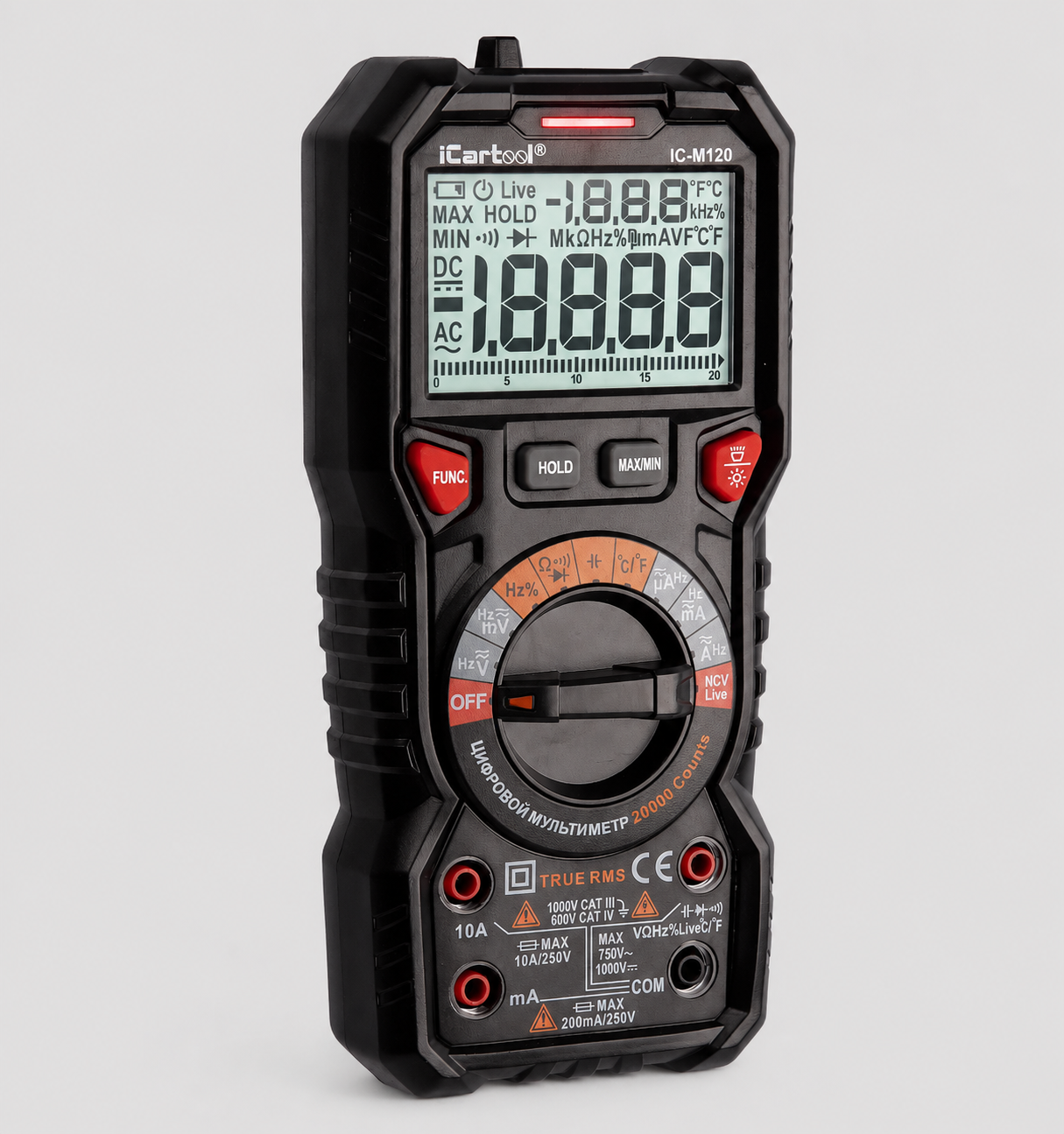

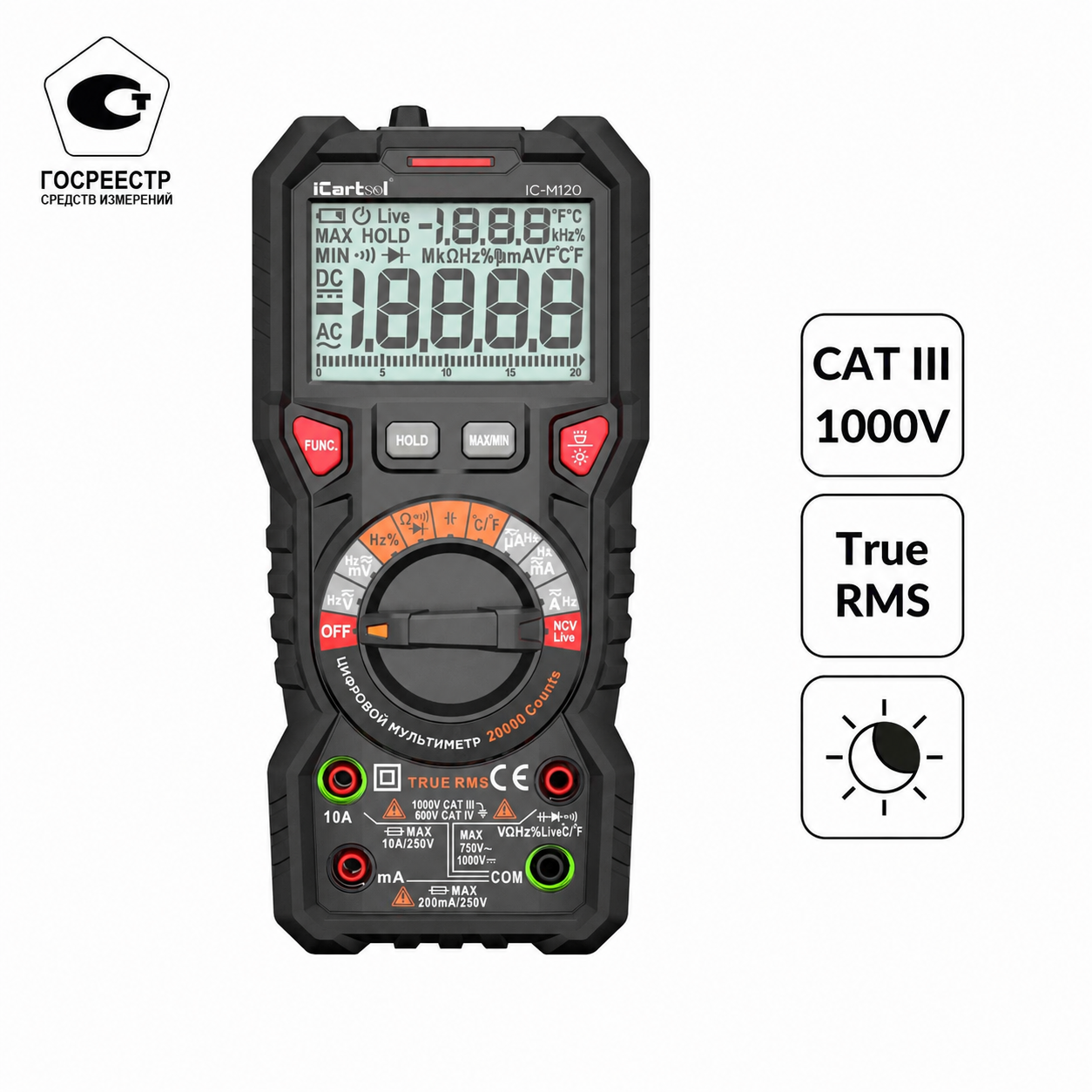

Профессиональный цифровой мультиметр True RMS, 20 000 отсчётов, CATIII 1000В / CATIV 600В iCartool IC-M120

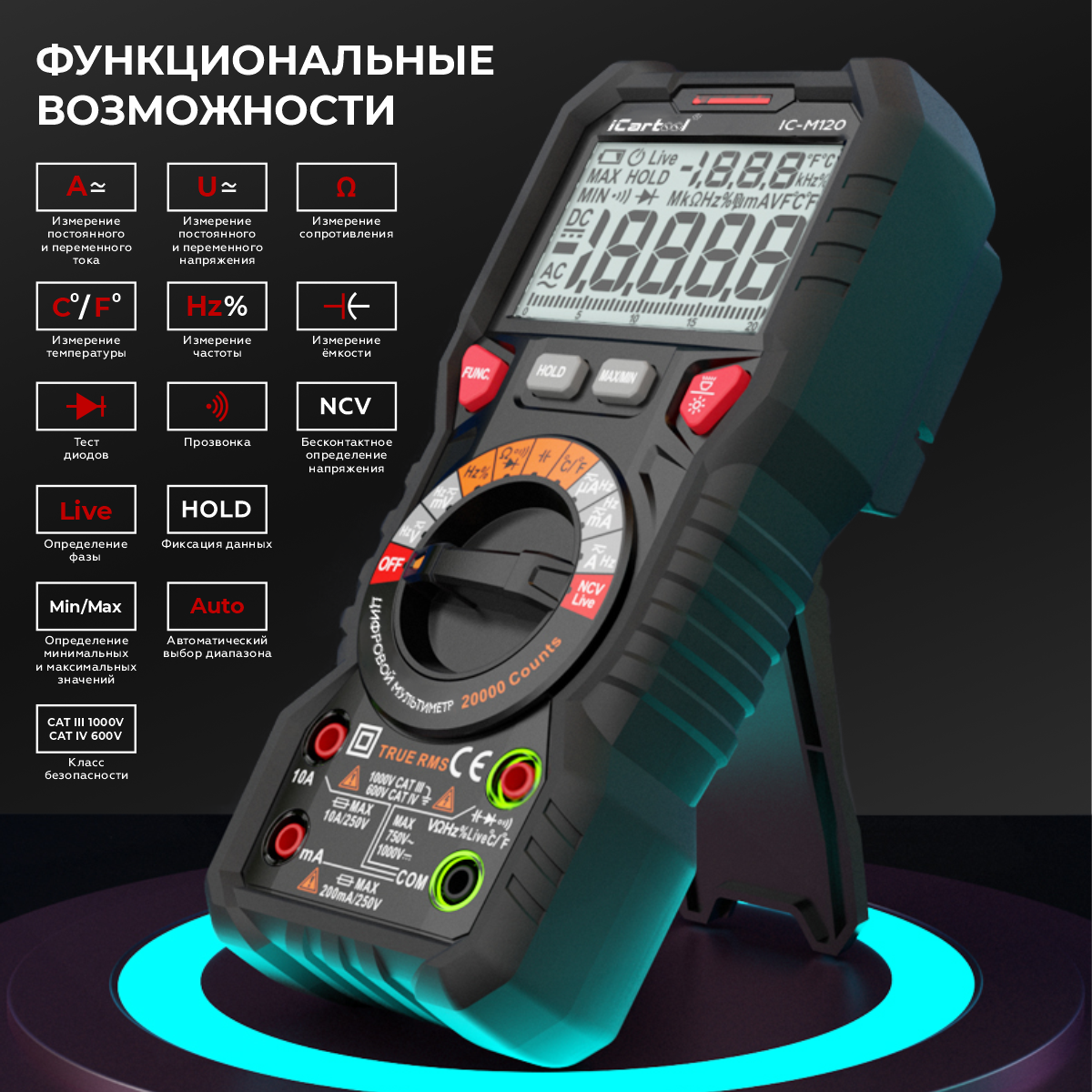

Профессиональный цифровой мультиметр True RMS, 20 000 отсчётов, CATIII 1000В / CATIV 600В iCartool IC-M120 — мультиметр на 20 000 отсчётов с погрешностью ±(0,08% + 5) на постоянном напряжении: на пределе 2 В шаг 0,0001 В, на 20 В — 0,001 В. Постоянное напряжение — до 1000 В, переменное — до 750 В, ток — до 10 А, а True RMS правильно считает несинусоидальный сигнал в рабочей полосе 40 Гц – 1 кГц. Категории CAT III 1000 В / CAT IV 600 В, пределы подбираются автоматически.

Где пригодится

• цепи питания и управления автоматики, электромонтаж и наладка;
• опорные напряжения датчиков и блоков питания — с точностью до тысячных;
• ток потребления и утечки до 10 А, начиная с предела 200 мкА;
• температура термопарой К-типа от −40 до +1000 °C;
• обрывы, фаза LIVE одним щупом, скрытая проводка NCV, тест диодов и конденсаторов.

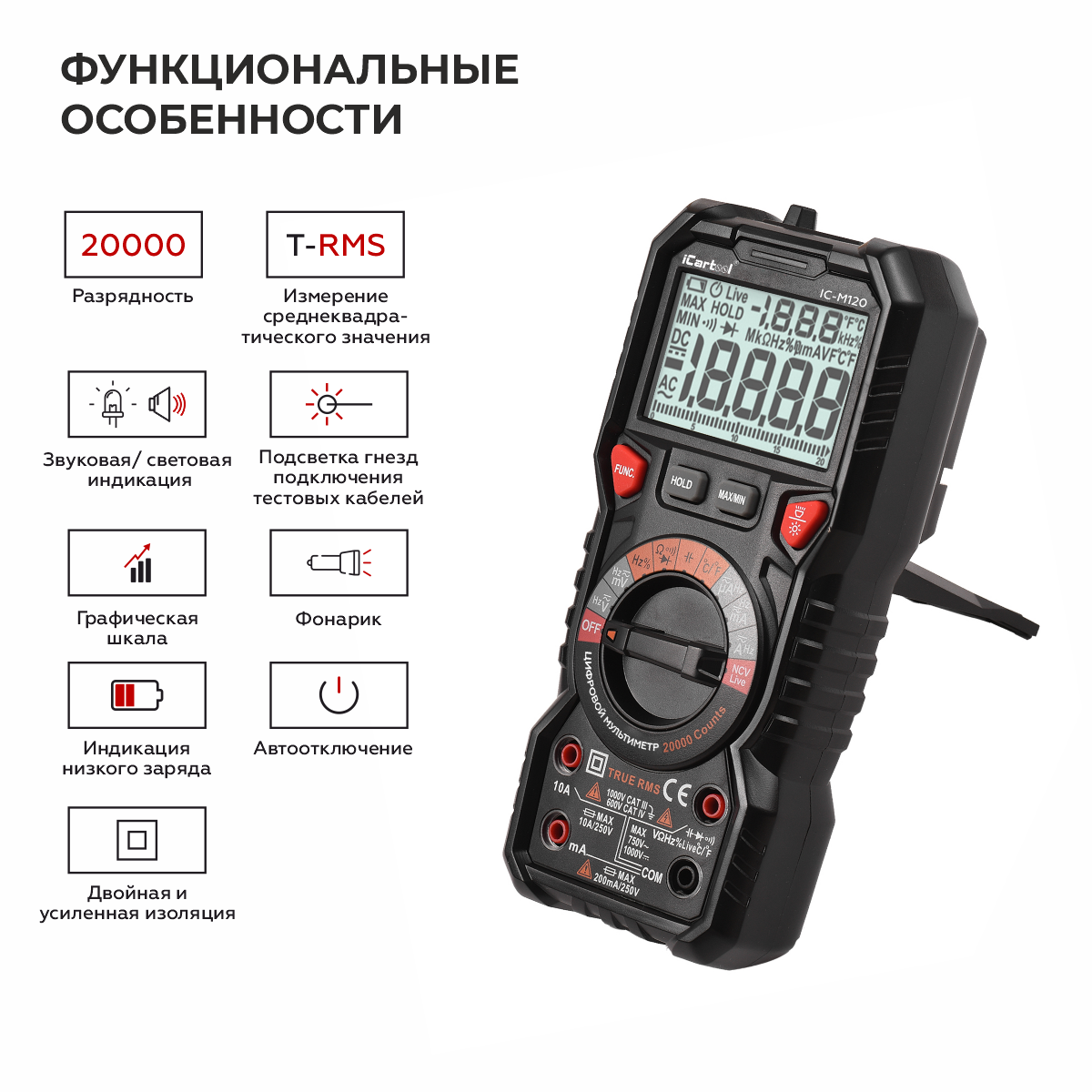

Чем удобна модель

• 20 000 отсчётов — мелкие изменения напряжения видны сразу, без пересчёта пределов;

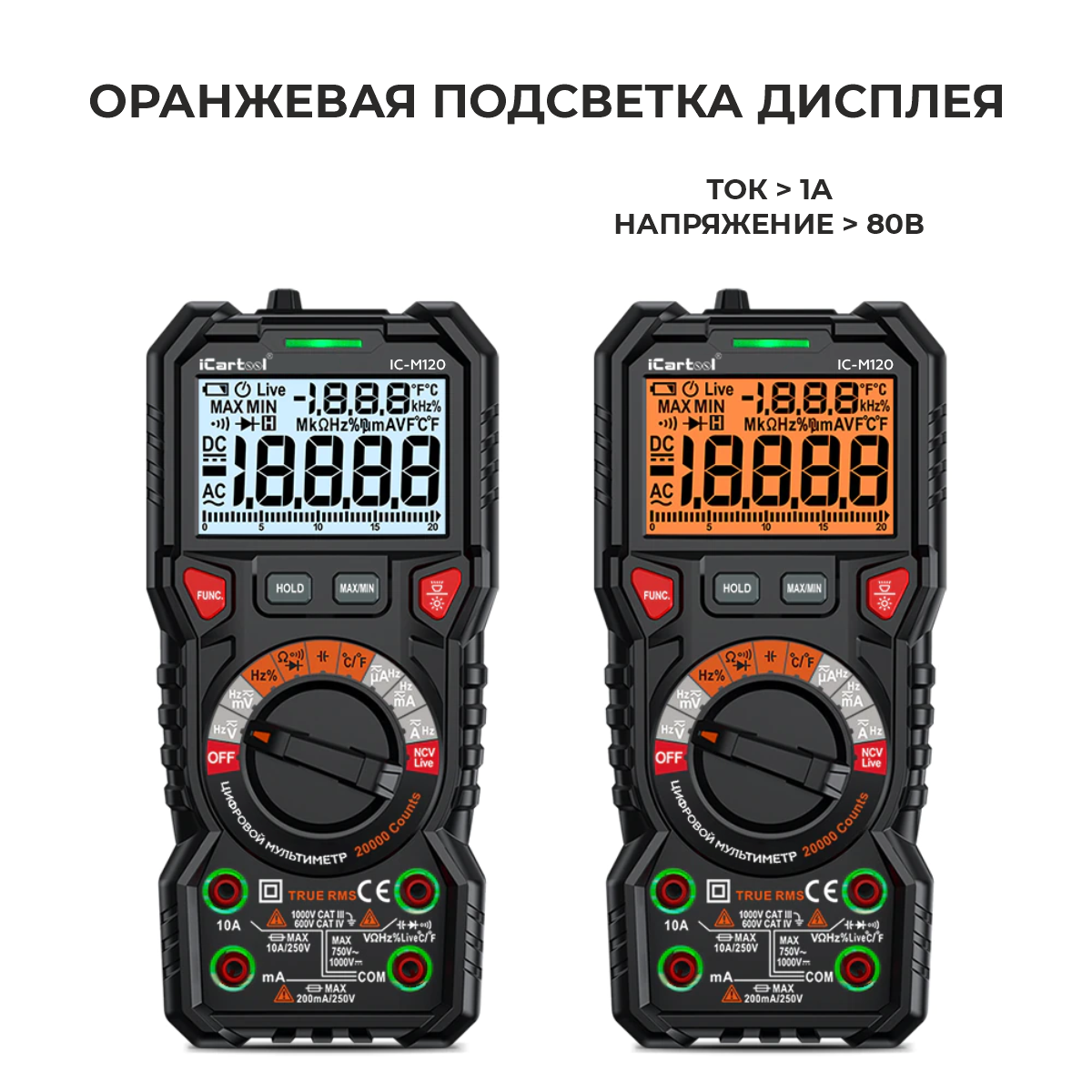

• оранжевая подсветка выше 80 В или 1 А — экран меняет цвет при опасном напряжении или токе;

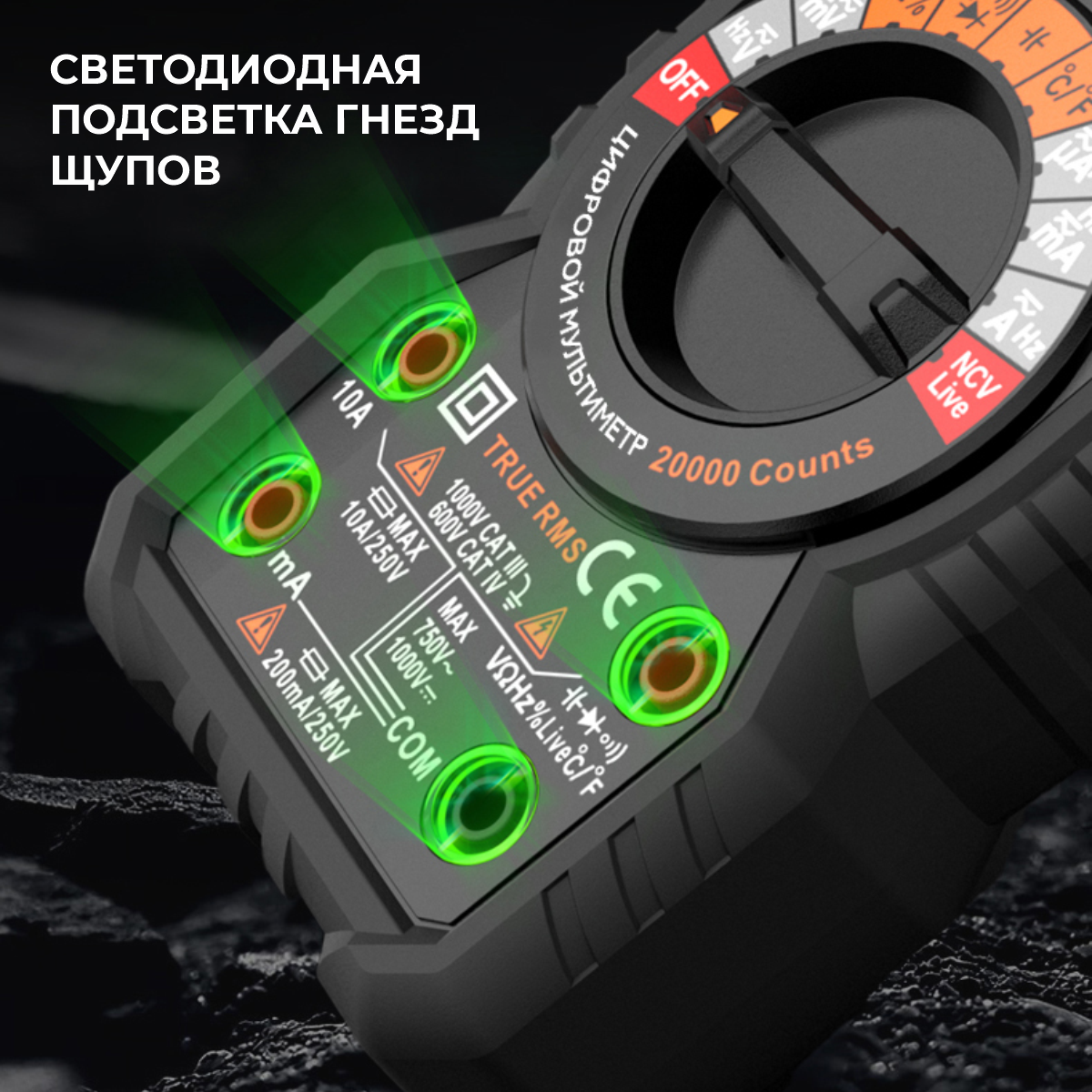

• светодиоды у гнёзд — под выбранный режим загорается то гнездо, куда ставить щуп;
• частота вместе с переменным — при замере AC напряжения или тока на экране выводится и частота, а аналоговая шкала показывает, как меняется величина;
• знак «минус» и OL — обратная полярность и выход за предел видны без догадок; HOLD держит показание, MAX/MIN сохраняют крайние значения;

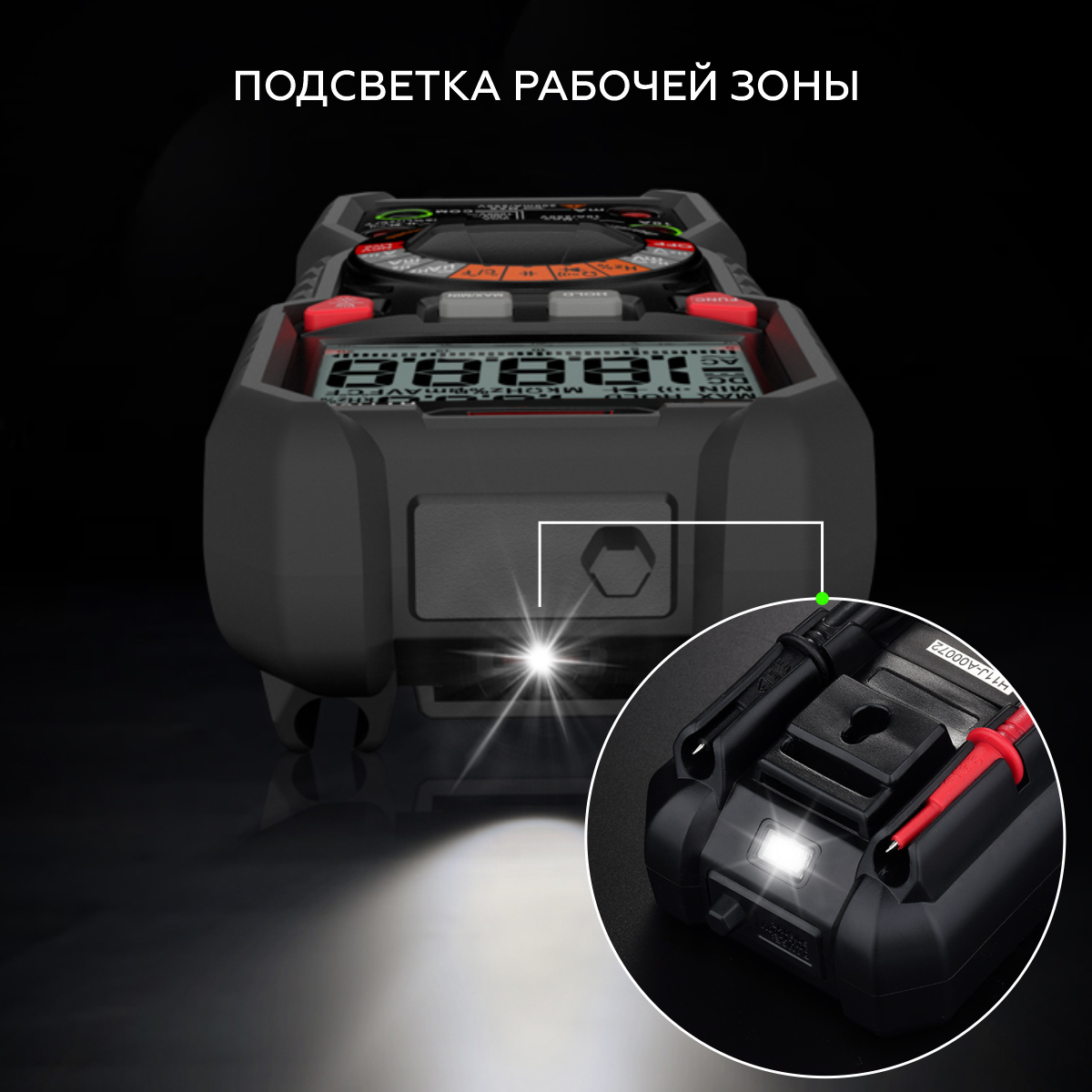

• подставка, петля и держатели щупов — руки свободны; прозвонка светом и звуком заметна в шумном цехе; корпус АБС в прорезиненном кожухе, фонарик, автоотключение через 15 минут с отменой, индикатор разряда.

Как выбрать в линейке

IC-M118A — те же категории, питание и автопредел, но 6000 отсчётов, ±(0,5% + 3) на постоянном напряжении и сопротивление до 60 МОм вместо 100 МОм. IC-M116 — смарт-модель с аккумулятором 1200 мАч, цветным экраном, ручным RANGE и 10 000 отсчётов. IC-M120 берут, когда важна точность: опорные напряжения датчиков, блоки питания, электроника.

Что ещё пригодится:

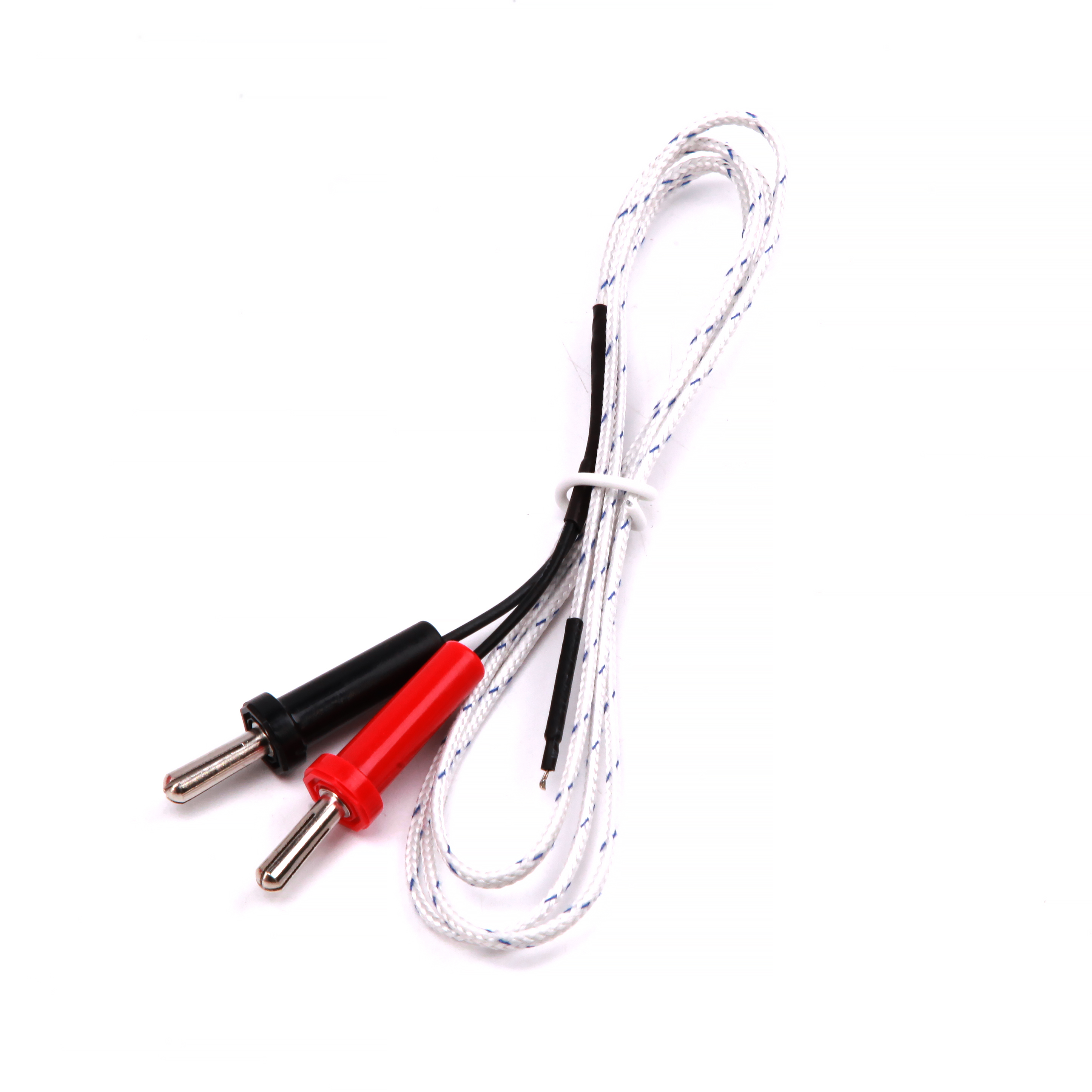

• термопара К-типа — в комплекте;
• две батарейки AA 1,5 В — стоят в приборе, на замену подходят такие же;

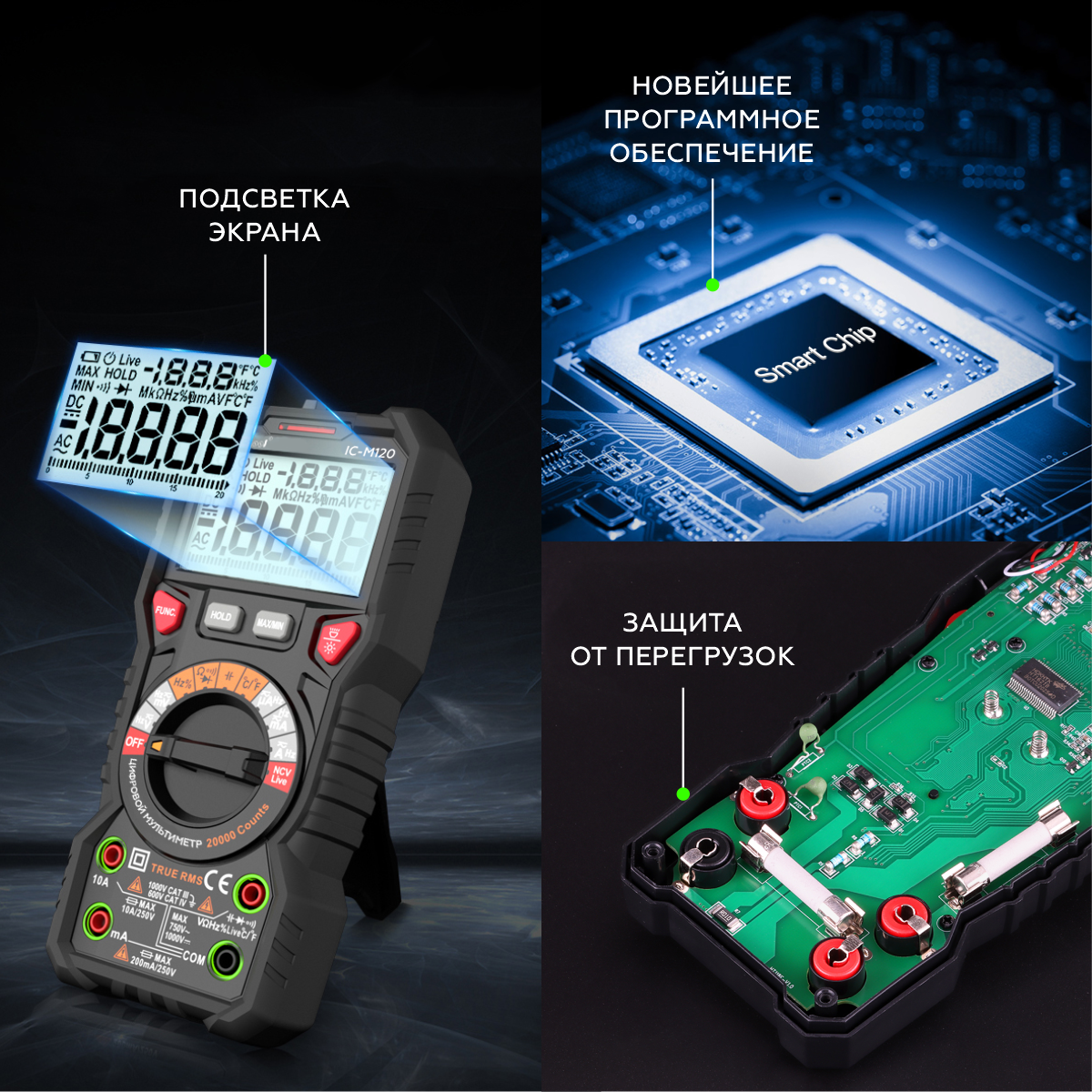

• предохранители: на входе мкА/мА — 200 мА / 250 В, на входе 10 А — 10 А / 250 В.

Комплект поставки

• мультиметр;

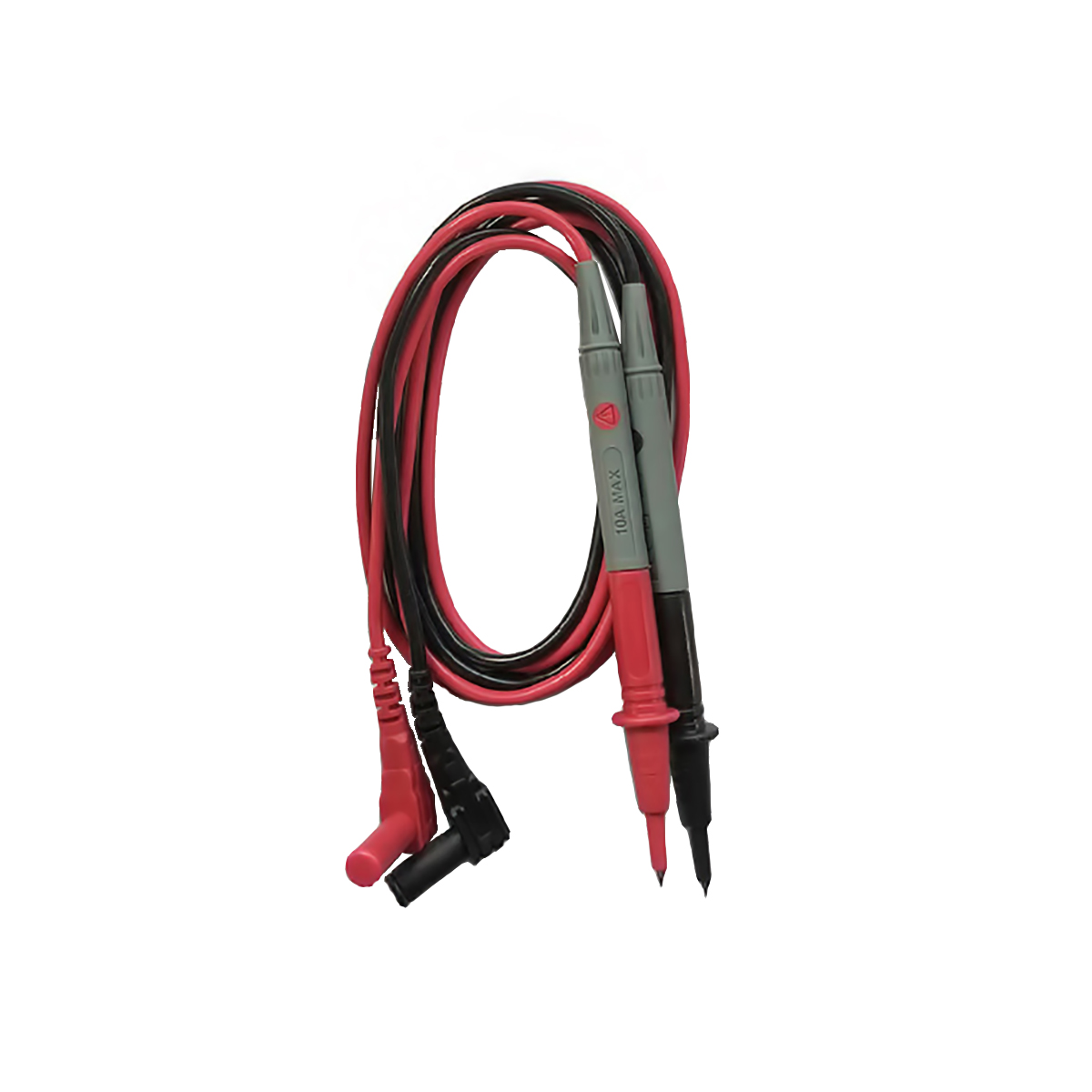

• измерительные щупы;
• термопара К-типа;
• две батарейки AA 1,5 В;

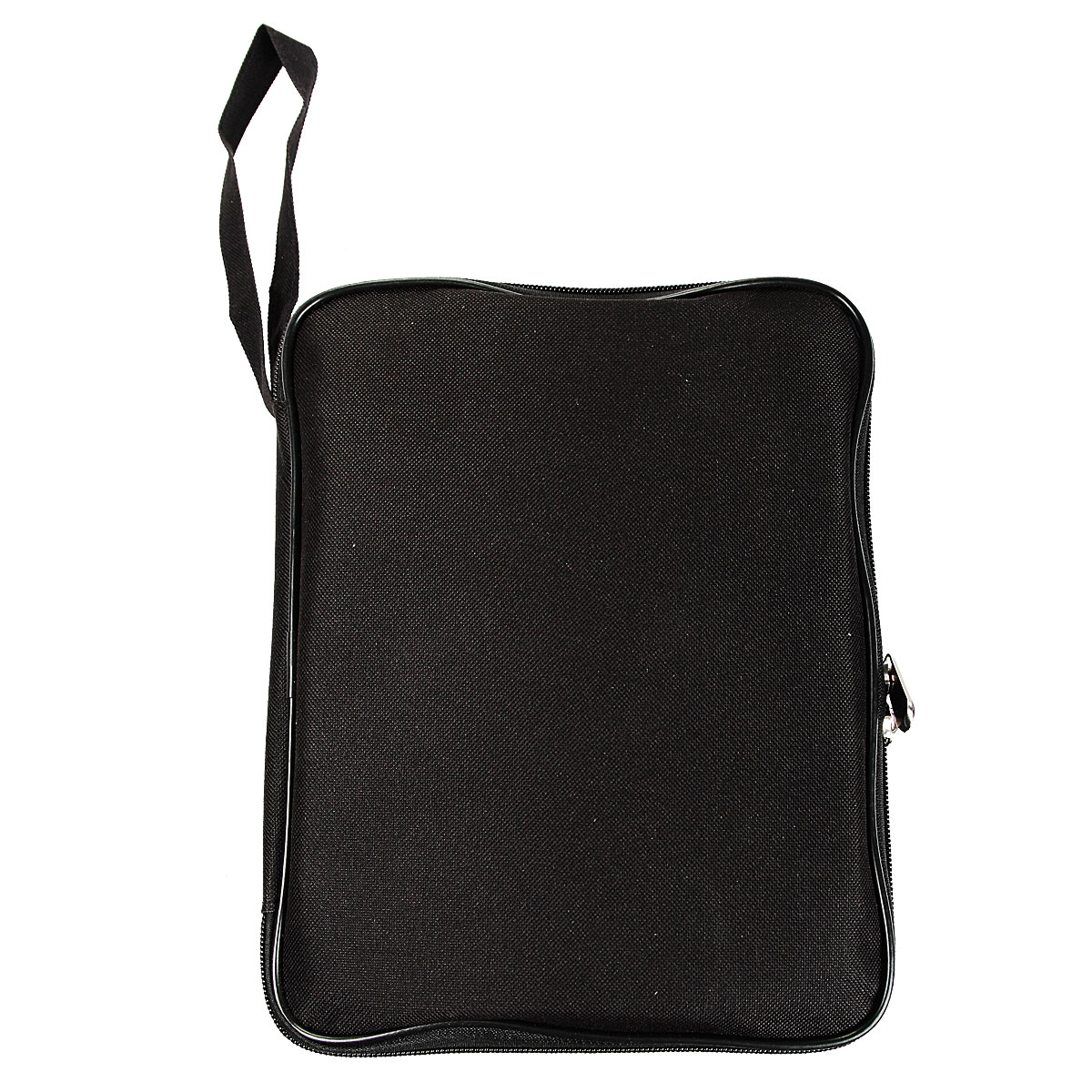

• чехол;
• инструкция.

Что измеряет

Мультиметр внесен в ГОСРЕЕСТР измерительных средств !!! Мультиметр цифровой iCartool IC-M120 прошел испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99153-26).

Сравнительные характеристики мультиметров iCartool

Наименование	Мультиметр цифровой iCartool IC-M810L 1 090 ₽ В корзину	Мультиметр цифровой iCartool IC-M830L 1 390 ₽ В корзину	Мультиметр цифровой iCartool IC-M113C 2 390 ₽ В корзину	Мультиметр цифровой True RMS, NCV, 6000 отсчётов, CATIII 1000В / CATIV 600В iCartool IC-M118A 3 390 ₽ В корзину	Профессиональный цифровой мультиметр True RMS, 20 000 отсчётов, CATIII 1000В / CATIV 600В iCartool IC-M120 4 190 ₽ В корзину
Основные функции
Измерение TrueRMS	+	—	+	+	+, 40 Гц – 1 кГц
Постоянное/переменное напряжение	+	+	+	+	+
Постоянный ток	+	+	+	+	+
Переменный ток			+	+	+
Сопротивление	+	+	+	+	+
Определение емкости			+	+	+
Измерение частоты			+	+	+
Прозвонка	Звуковая индикация	Звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Диодный тест	+	+	+	+	+
Live тест			+	+	+
Бесконтактный поиск напряжения NCV		Звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Измерение температуры			+	+	+
Стоп-кадр HOLD	+	+	+	+	+
Сохранение MAX значения			+	+	+
Сохранение MIN значения				+	+
Аналоговая шкала				+	+
Тест батарей (1.5 В/9 В)		+
Подсветка дисплея	+	+	+	Двухцветная подсветка дисплея (белая и оранжевая)	Двухцветная подсветка дисплея (белая и оранжевая)
Подсветка гнезд щупов				+	+
Защитный полимерный кожух		+	+	+	+
Подставка	+	+	+	+	+
Петля и держатели щупов		+	+	+	+
Автовыключение	через 15 мин, отключается	+	+	+	через 15 мин, отключается
Индикатор низкого заряда	+	+	+	+	+
Фонарик			+	+	+
Технические характеристики
Материал корпуса	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик
Дисплей	ЖК	ЖК	ЖК	ЖК	ЖК
Разрядность шкалы	2000 отсчетов	2000 отсчетов	6000 отсчетов	6000 отсчетов	20 000 отсчетов
Выбор пределов	ручной	ручной	автоматический	автоматический	автоматический
Размер экрана		45*25 мм	45*25 мм	59*36 мм	59*36 мм
Рейтинг безопасности	CAT III 600 V	CAT III 600 V	CAT III 600 V	CAT III 1000 V, CAT IV 600 V; EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1	CAT III 1000V, СAT IV 600V
Предохранители	2	2	2	2	2
Время выборки	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду
Постоянное напряжение	200 мВ/2 В/20 В/200 В/600 В ±(1.0% + 5)	200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В/1000 В ±(0.5% + 3)	200 мВ/2 В/20 В/200 В/1000 В ±(0.08% + 5)
Переменное напряжение	20 В/200 В/600 В ±(1.0% + 5)	200 В/600 В ±(1.0% + 3)	600 мВ/6 В/60 В/600 В ±(1.0% + 3)	600 мВ/6 В/60 В/600 В/750 В ±(1.0% + 5)	200 мВ/2 В/20 В/200 В/750 В ±(0.5% + 25)
Постоянный ток	20 мА/200 мА/10A ±(1.5% + 5)	20 мА/200 мА ±(1.2% + 3) 10A ±(2.0% + 3)	600 мкА/6 мА/60 мА/600 мА ±(1.2% + 3) 10 А ±(2.0% + 3)	600 мкА/6 мА/60 мА/600 мА ±(0.8% + 3) 10 А ±(1.2% + 3)	200 мкА/2 мА/20 мА/200 мА ±(0.5% + 5) 10 А ±(0.8% + 15)
Переменный ток			600 мкА/6 мА/60 мА/600 мА ±(1.5% + 3) 10 А ±(2.0% + 3)	600 мкА/6 мА/60 мА/600 мА ±(1.0% + 3) 10 А ±(1.5% + 3)	200 мкА/2 мА/20 мА/200 мА ±(0.8% + 25) 10 А ±(1.0% + 25)
Сопротивление	200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.2% + 5)	200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(0.8% + 3)	200 Ом/2 кОм/20 кОм/200 кОм/2 МОм ±(1.0% + 15) 20 МОм/100 МОм ±(3.0% + 25)
Ёмкость			10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ ±(4.0% + 5) 100 мФ ±(5.0% + 5)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ ±(4.0% + 3) 100 мФ ±(5.0% + 5)	2 нФ/20 нФ/200 нФ/2 мкФ/20 мкФ/200 мкФ/2 мФ/20 мФ ±(4.0% + 50)
Частота			10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(1.0% + 3)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(1.0% + 3)	200 Гц/2 кГц/20 кГц/200 кГц/2 МГц ±(1.0% + 30) 10 МГц ±(3.0% + 30)
Коэффициент заполнения			1~99% ±(3.0% + 3)	1~99% ±(1.0% + 2)	1~99% ±(3.0% + 30)
Диапазон измерения температуры			-20 °C~1000 °C	-20 °C~1000 °C	-40 °C~1000 °C
Источник питания	2*1,5 В тип AAА, от 200 ч работы	2*1,5 В тип AAА	2*1,5 В тип AAА	2*1,5 В тип AA	2*1,5 В тип AA
Рабочая температура	от 0 до +40 °C		от 0 до +40 °C		от 0 до +40 °C

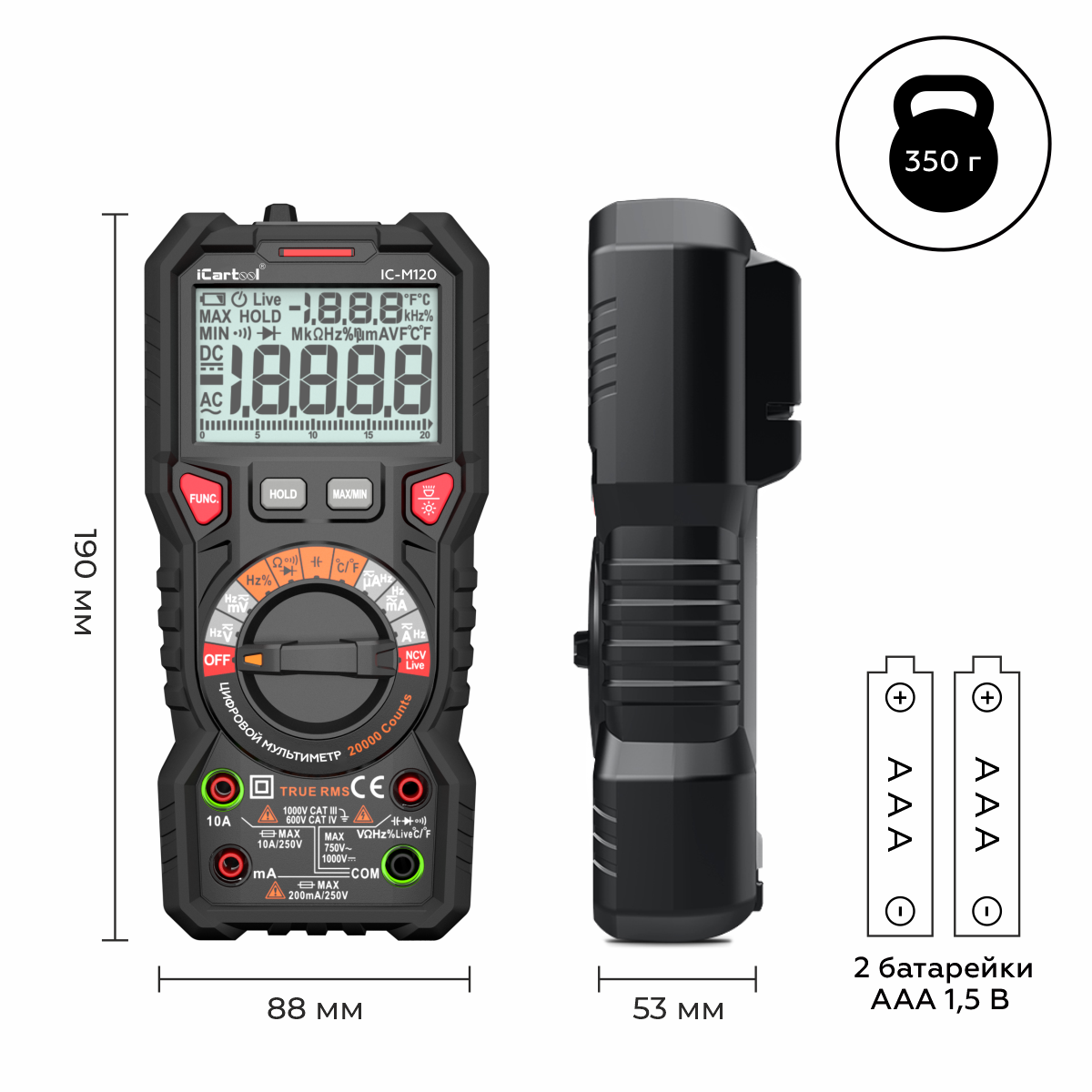

Размер изделия	67x36х129 мм	75x46х148 мм	75x46х151 мм	88x58x188 мм	88x53x190 мм
Вес изделия	130 г	207 г	217 г	350 г	350 г
Госреестр СИ	№ 99153-26	№ 99153-26	№ 99153-26	№ 99153-26	№ 99153-26
Гарантия	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов

Вопросы и ответы

Зачем 20 000 отсчётов?

Чтобы замечать малые изменения: шаг индикации на пределе 2 В — 0,0001 В, на пределе 20 В — 0,001 В. Это нужно при проверке опорных напряжений датчиков и блоков питания.

Годится ли для автодиагностики?

Да. Им проверяют АКБ и бортовую сеть, ток утечки, ШИМ-сигналы по коэффициенту заполнения и температуру термопарой.

Чем отличается от IC-M118A?

У IC-M120 20 000 отсчётов против 6000, на постоянном напряжении ±(0,08% + 5) против ±(0,5% + 3), сопротивление до 100 МОм. Категории безопасности, питание и автопредел у IC-M118A такие же.

Чем отличается от IC-M116?

IC-M116 — смарт-модель с аккумулятором 1200 мАч, цветным экраном и ручным выбором предела кнопкой RANGE, 10 000 отсчётов. IC-M120 точнее и питается от батареек AA.

Что даёт True RMS?

Правильное действующее (среднеквадратичное) значение переменного тока и напряжения. Прибор без True RMS усредняет сигнал и верен только на чистой синусоиде, а с True RMS цифры правильные и при искажённой форме — у инверторов, импульсных блоков питания, регуляторов.

Как начать замер?

Выберите величину и приложите щупы к цепи — предел прибор найдёт сам. Светодиод у гнезда подскажет, куда вставить щуп, «минус» на экране означает обратную полярность, OL — выход за предел.

Как проверить аккумулятор?

Выберите постоянное напряжение, красный щуп — на «плюс», чёрный — на «минус». Предел подберётся сам, сверьте цифру с нормой для вашей батареи.

Как найти утечку тока?

Выключите зажигание и потребители, снимите клемму с «минуса» АКБ и подключите прибор в разрыв между клеммой провода и «минусом» батареи. Начинайте с гнезда 10 А, а при малом токе переходите на мкА/мА: с предела 200 мкА виден ток в спящем режиме.

Как проверить катушку зажигания?

Снимите с катушки разъём и выберите сопротивление. Приложите щупы к выводам первичной обмотки, потом — вторичной, и сверьте цифры с данными на ваш автомобиль.

Как отключить автовыключение?

Держите кнопку FUNC и включите прибор. После следующего включения автовыключение снова работает.

Сколько можно мерить большой ток?

Ток больше 1 А — не дольше 30 секунд подряд, повторный замер — через минуту.

Какое напряжение нельзя подавать?

Больше 1000 В постоянного и 750 В переменного. Категории — CAT III 1000 В / CAT IV 600 В по IEC 61010-1.

При какой температуре работает?

От 0 до +40 °C.

Внесён ли в Госреестр СИ?

Да, запись № 99153-26. Прибор поставляется без первичной поверки, межповерочный интервал — 2 года.

Какая гарантия?

36 месяцев со дня продажи. Щупы — расходный материал, на них гарантия не распространяется. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
