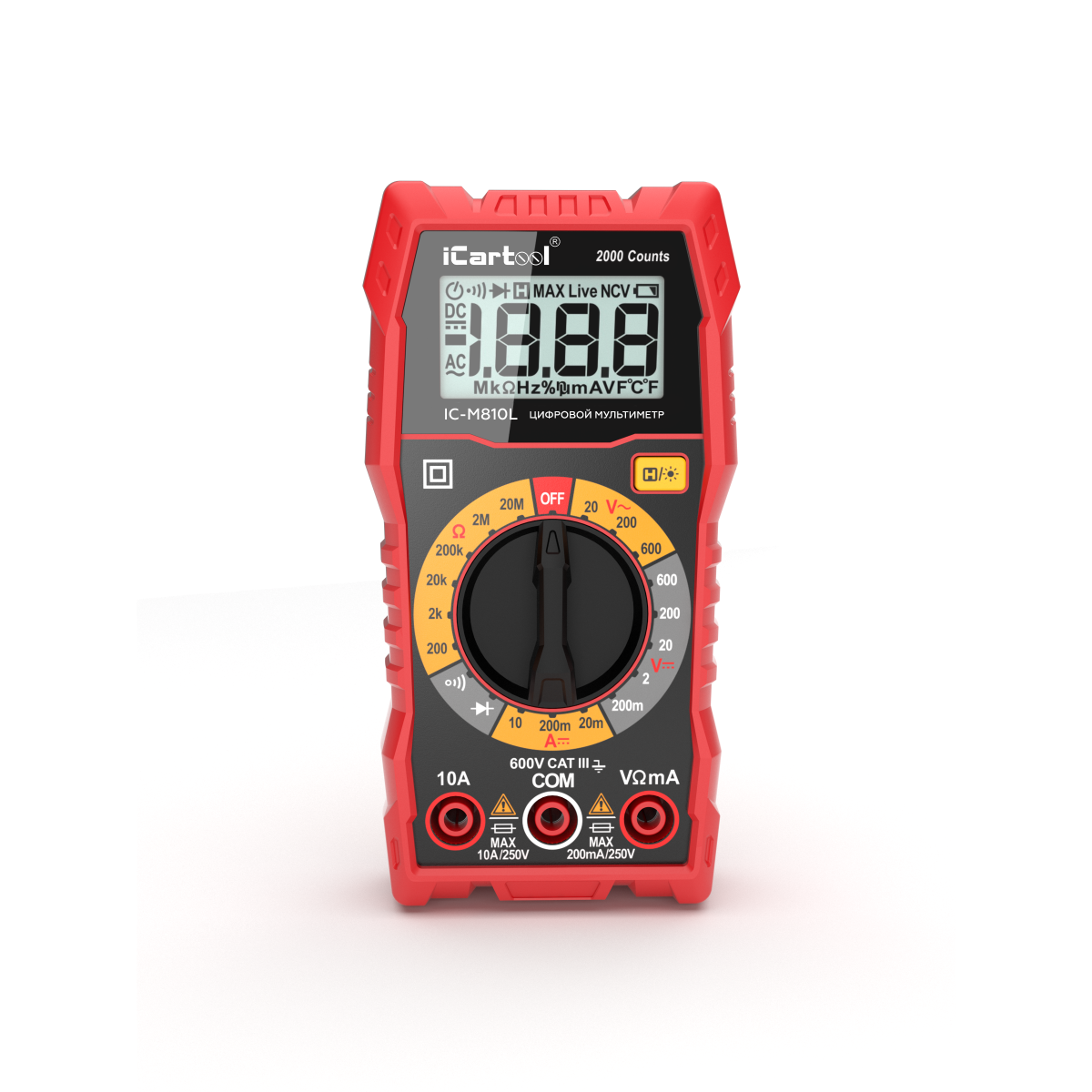

Мультиметр цифровой iCartool IC-M810L

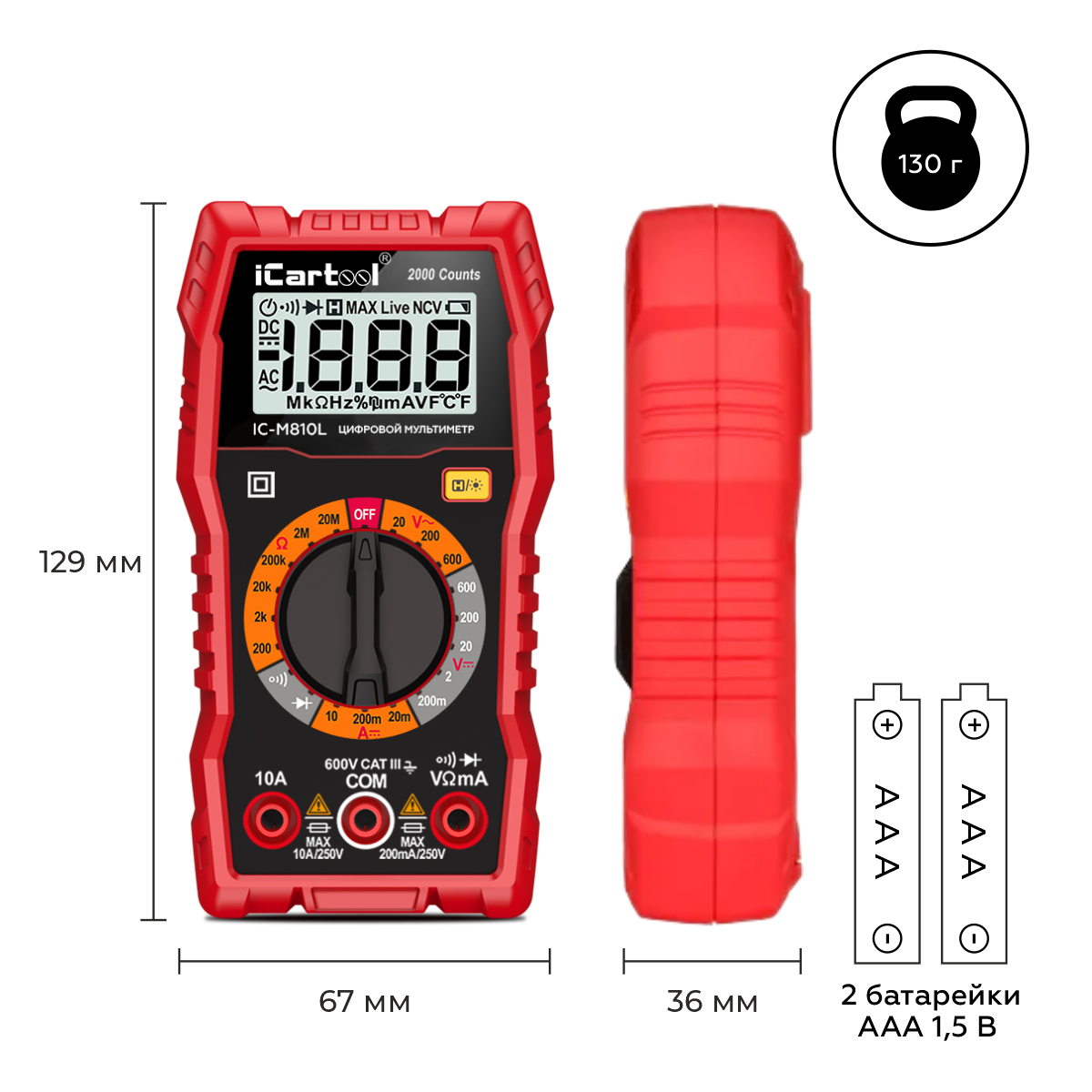

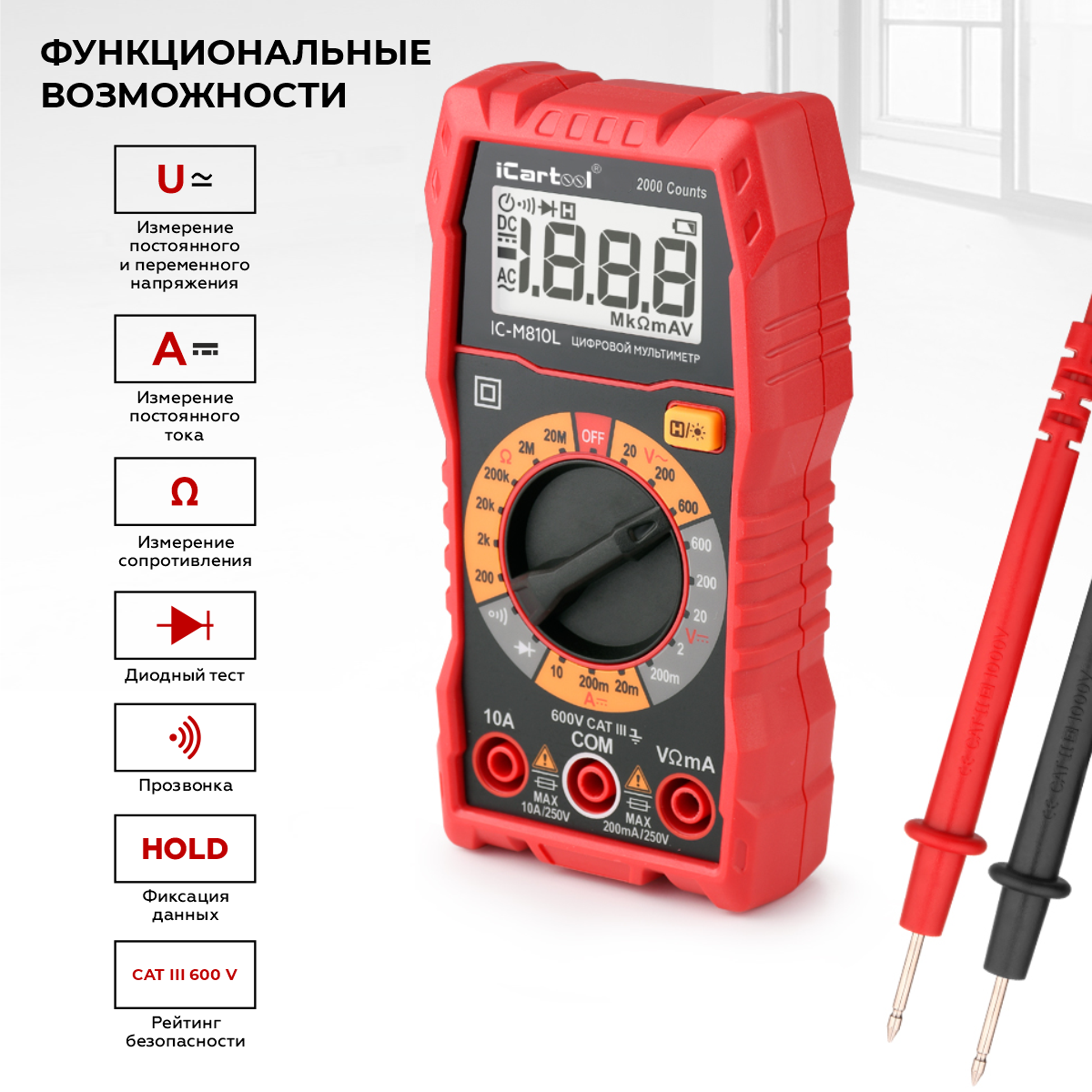

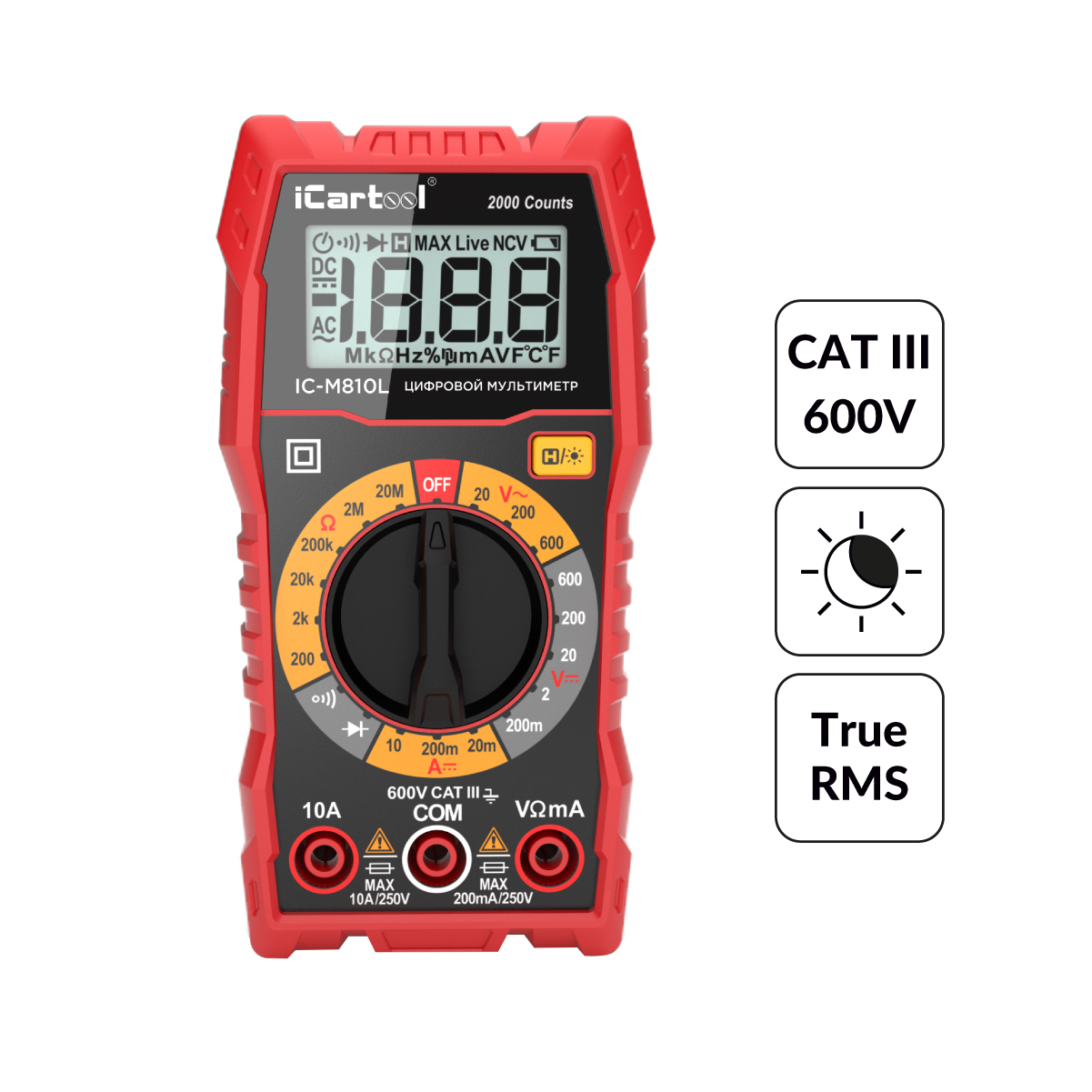

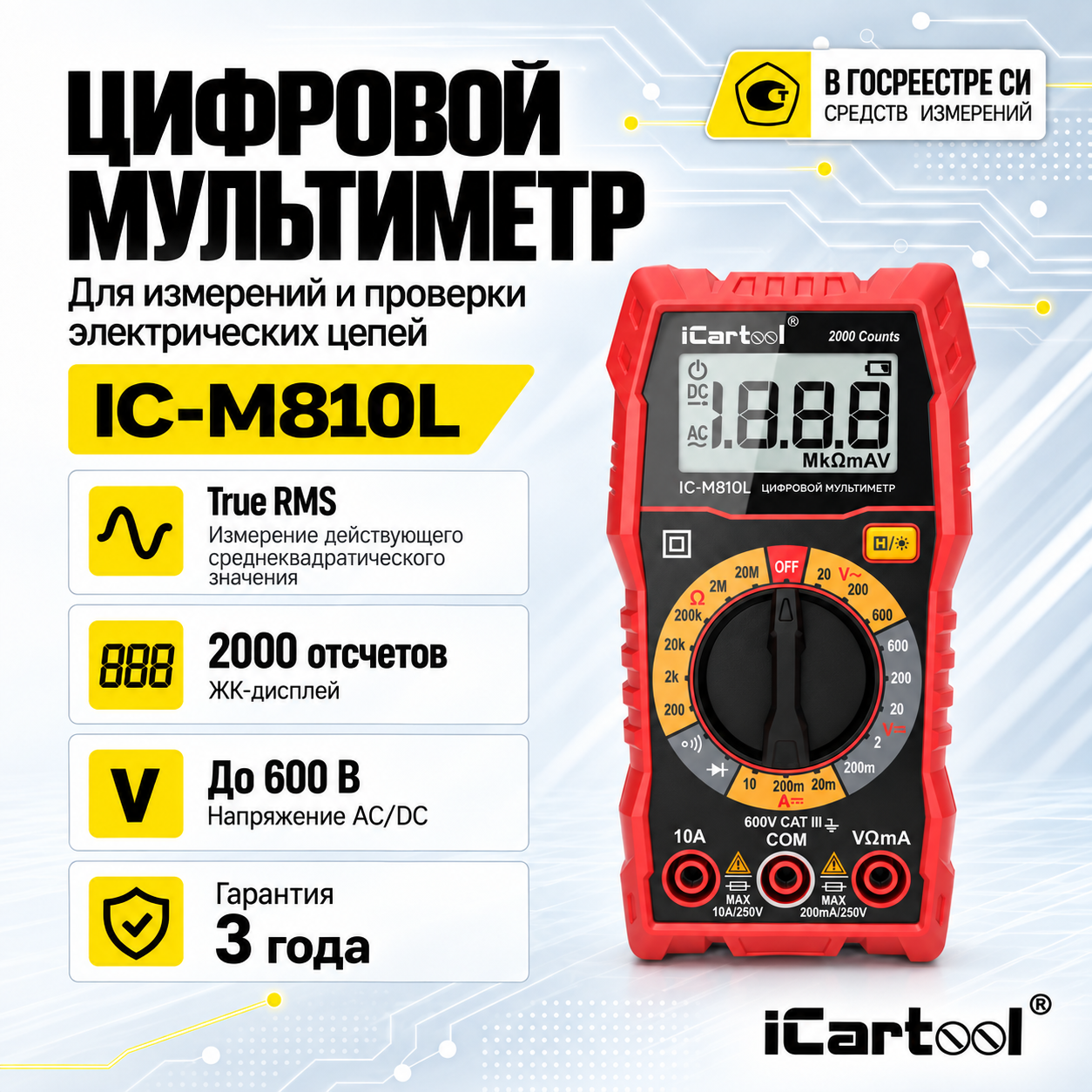

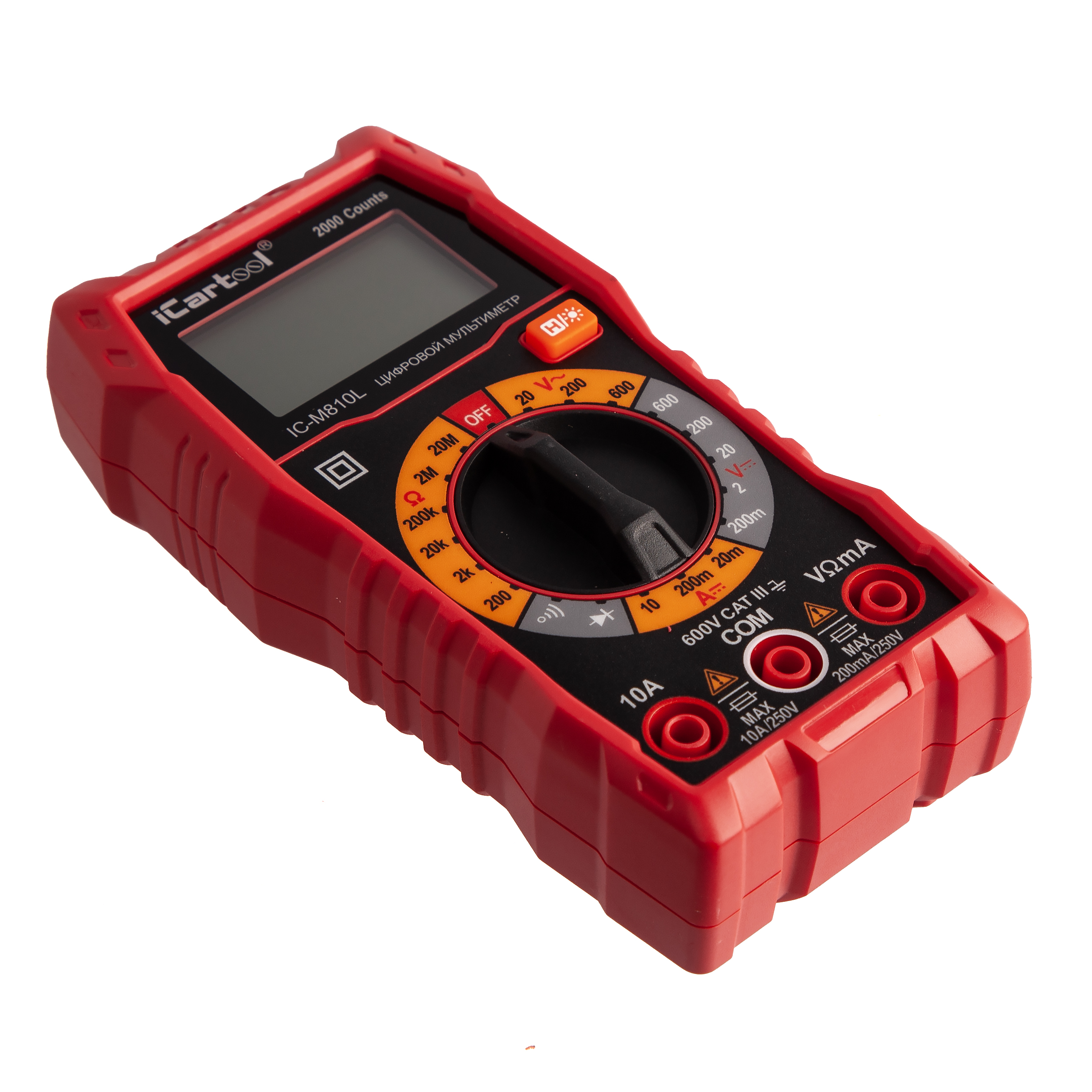

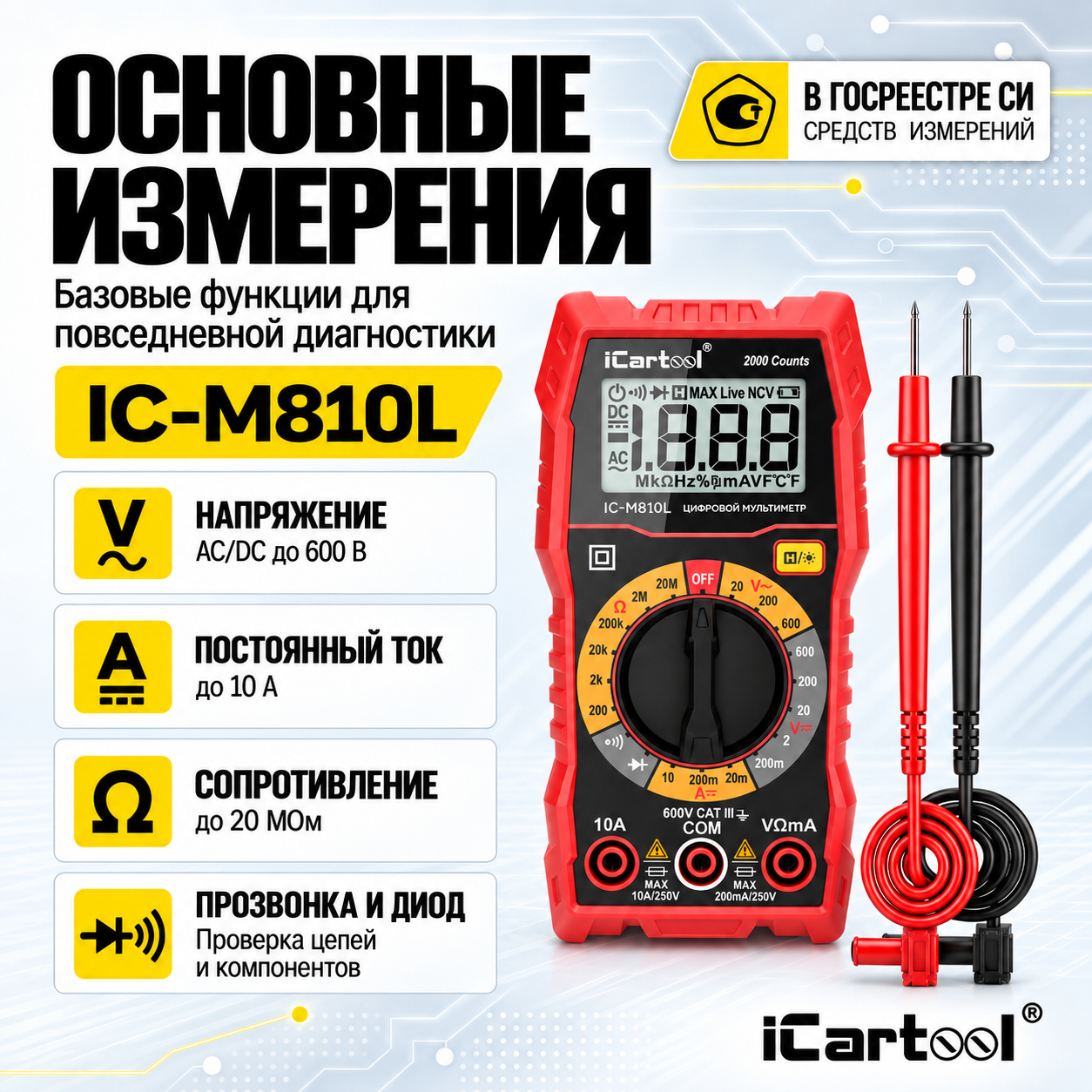

Мультиметр цифровой iCartool IC-M810L — простой мультиметр с поворотным переключателем пределов и True RMS — самая доступная модель линейки с этой функцией. Постоянное напряжение — от 200 мВ до 600 В, переменное — до 600 В, постоянный ток до 10 А через отдельное гнездо, сопротивление до 20 МОм. Экран 38 × 21 мм с подсветкой, масса 130 г, питание — две батарейки AAA на 200 часов и больше.

Где пригодится

• аккумулятор и бортовая сеть 12 и 24 В;
• прозвонка проводки и поиск обрывов;
• катушки зажигания, лампы, предохранители и обмотки реле — по сопротивлению;
• утечка тока на стоянке и ток потребления до 10 А;
• диоды и напряжение в розетке — дома и в гараже.

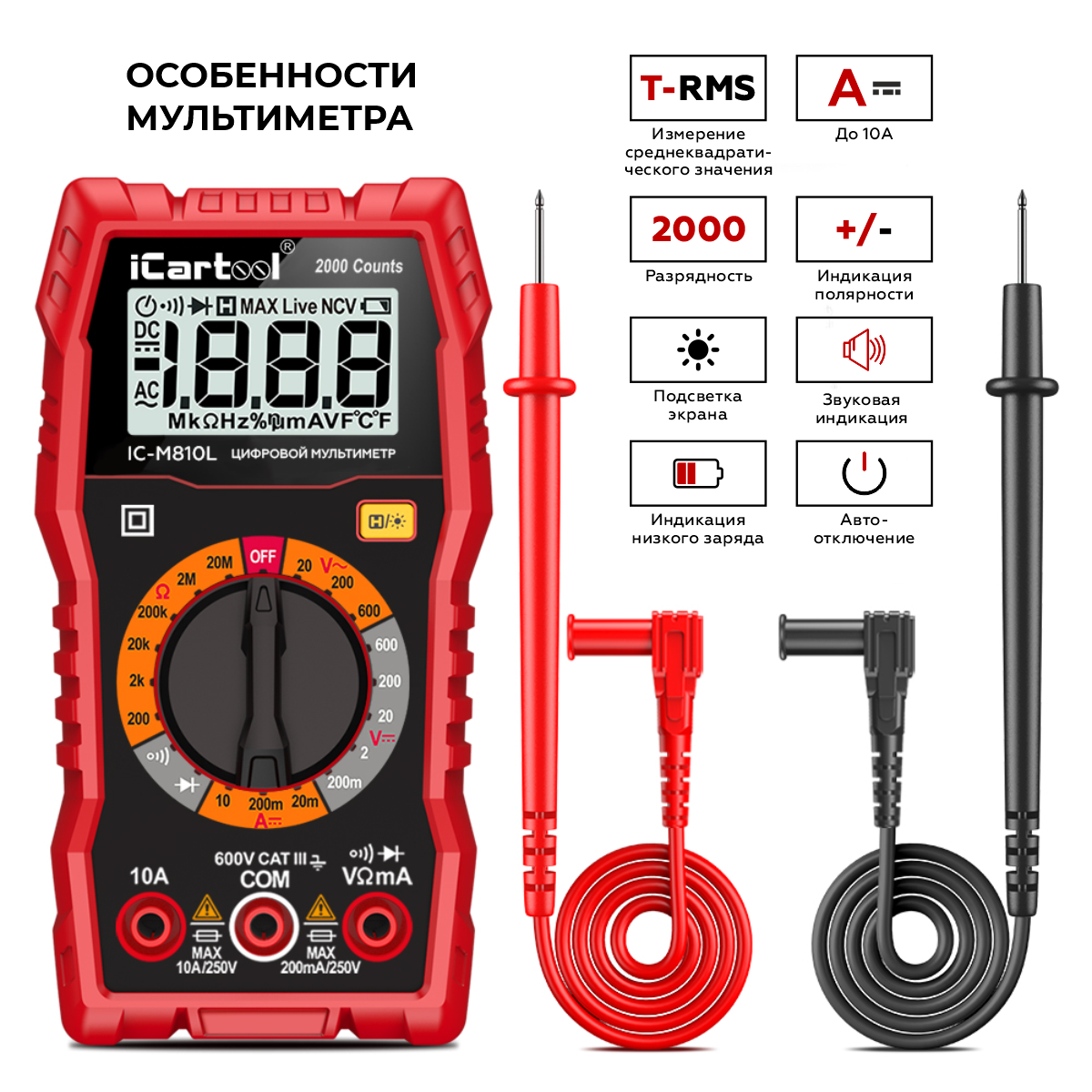

Чем удобна модель

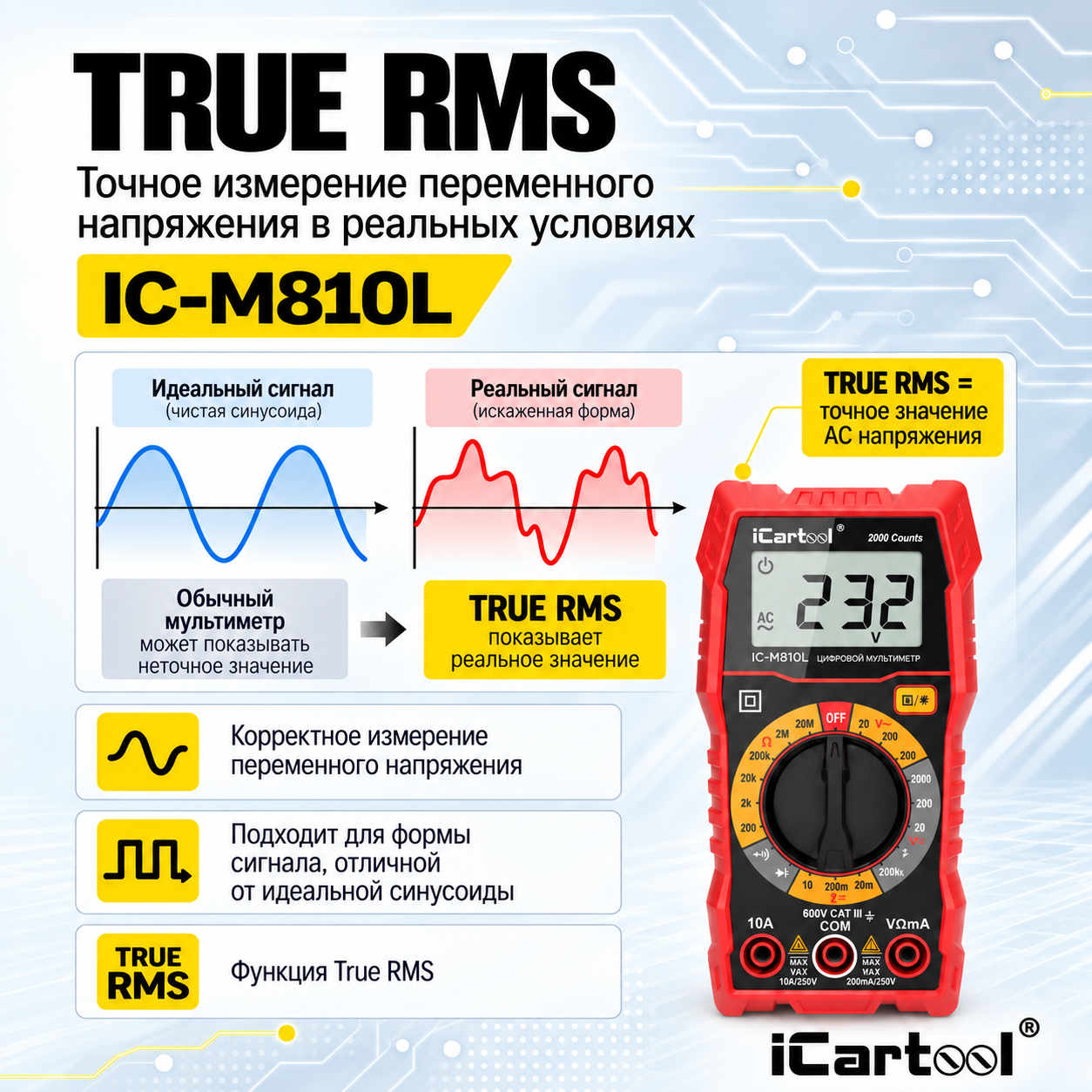

• True RMS — переменное напряжение верно и тогда, когда форма сигнала искажена;

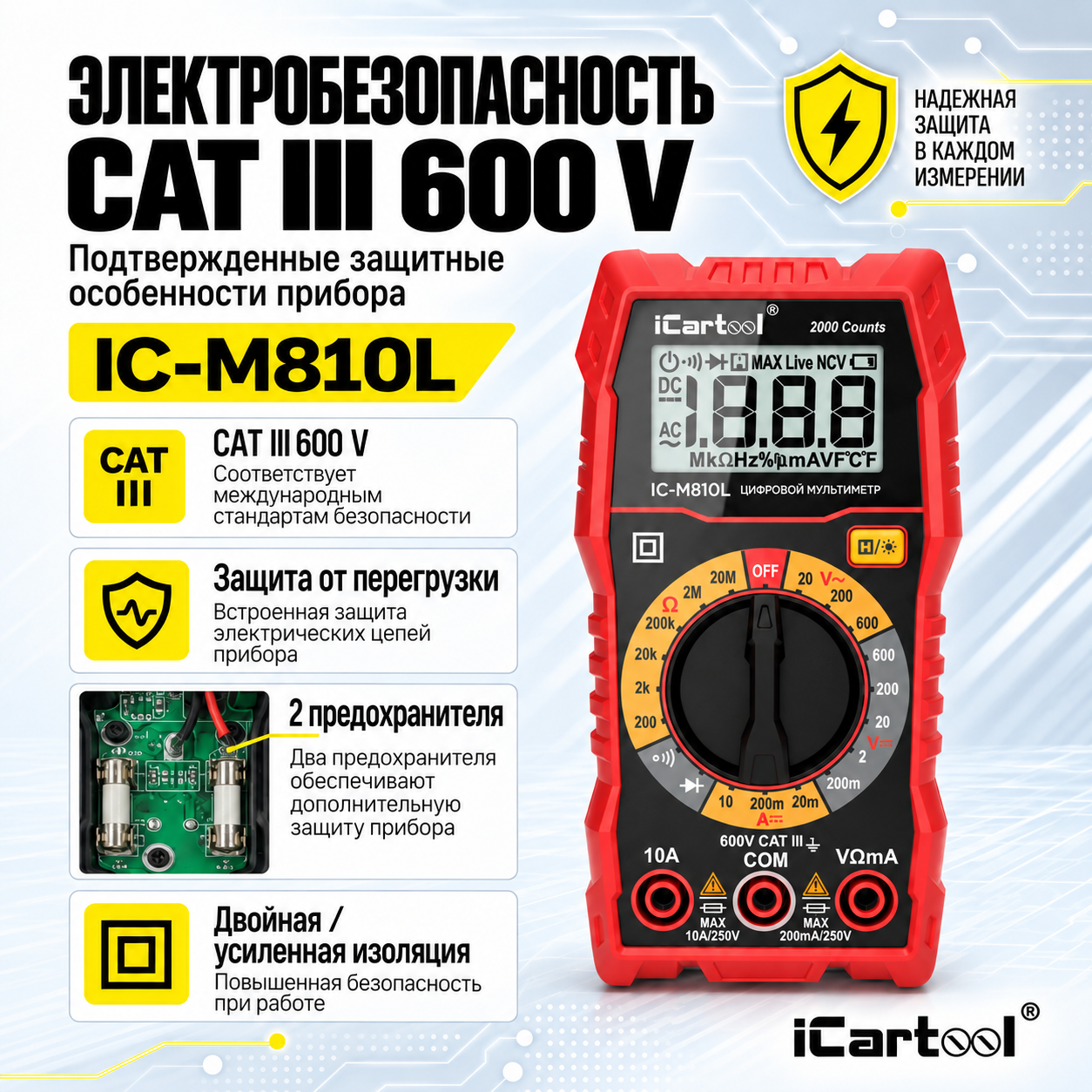

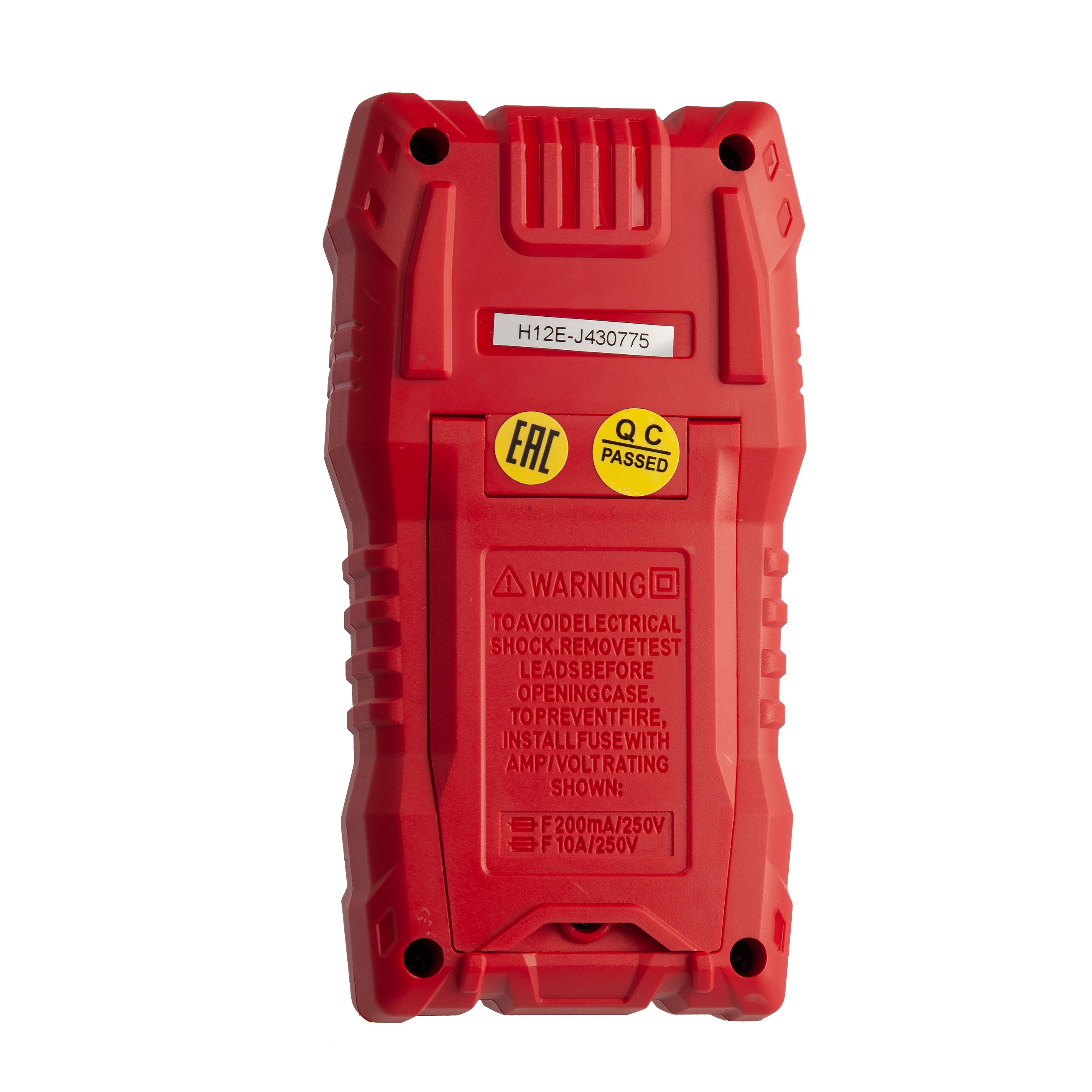

• гнездо 10 А и два предохранителя — токовые входы защищены, плата не боится перегрузки;

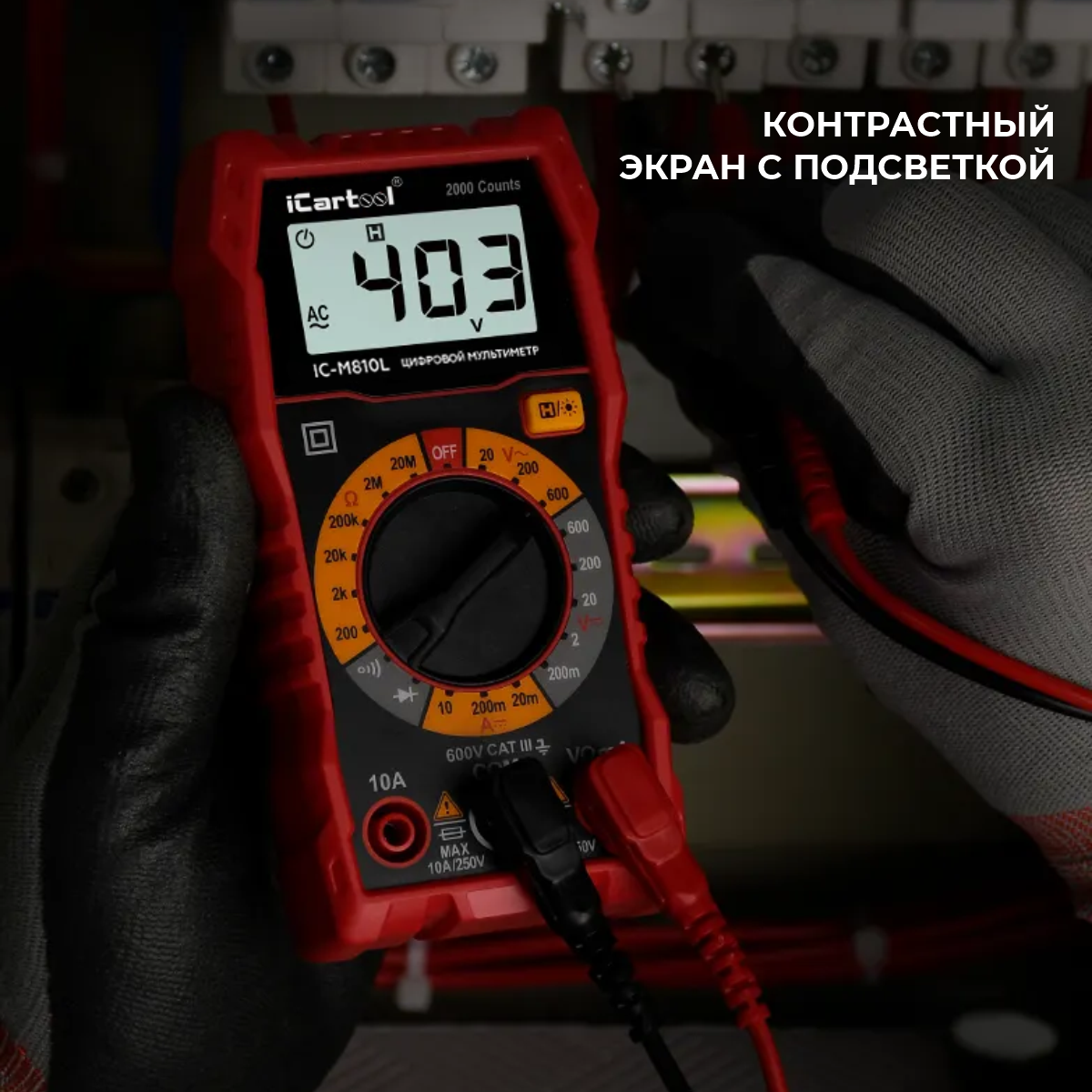

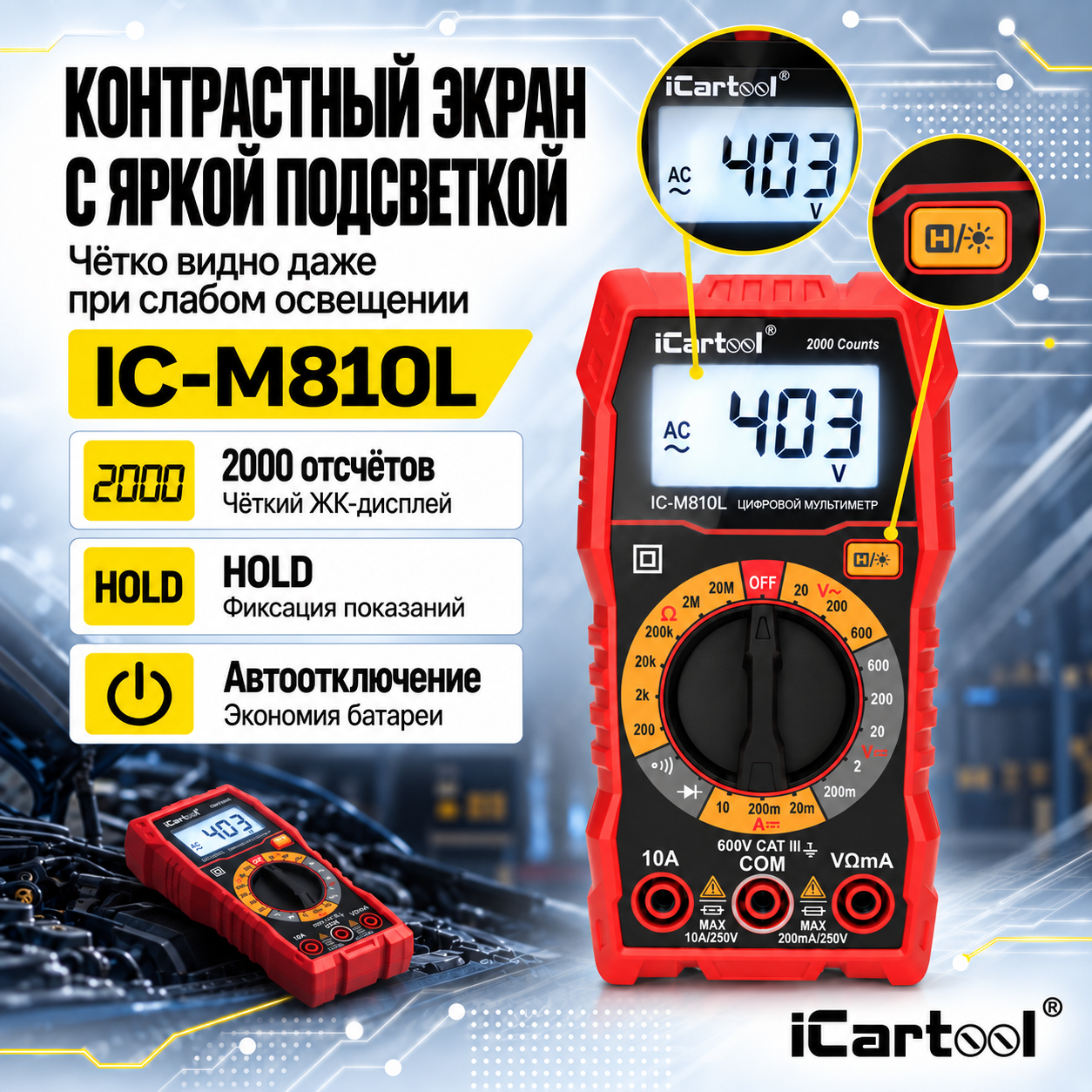

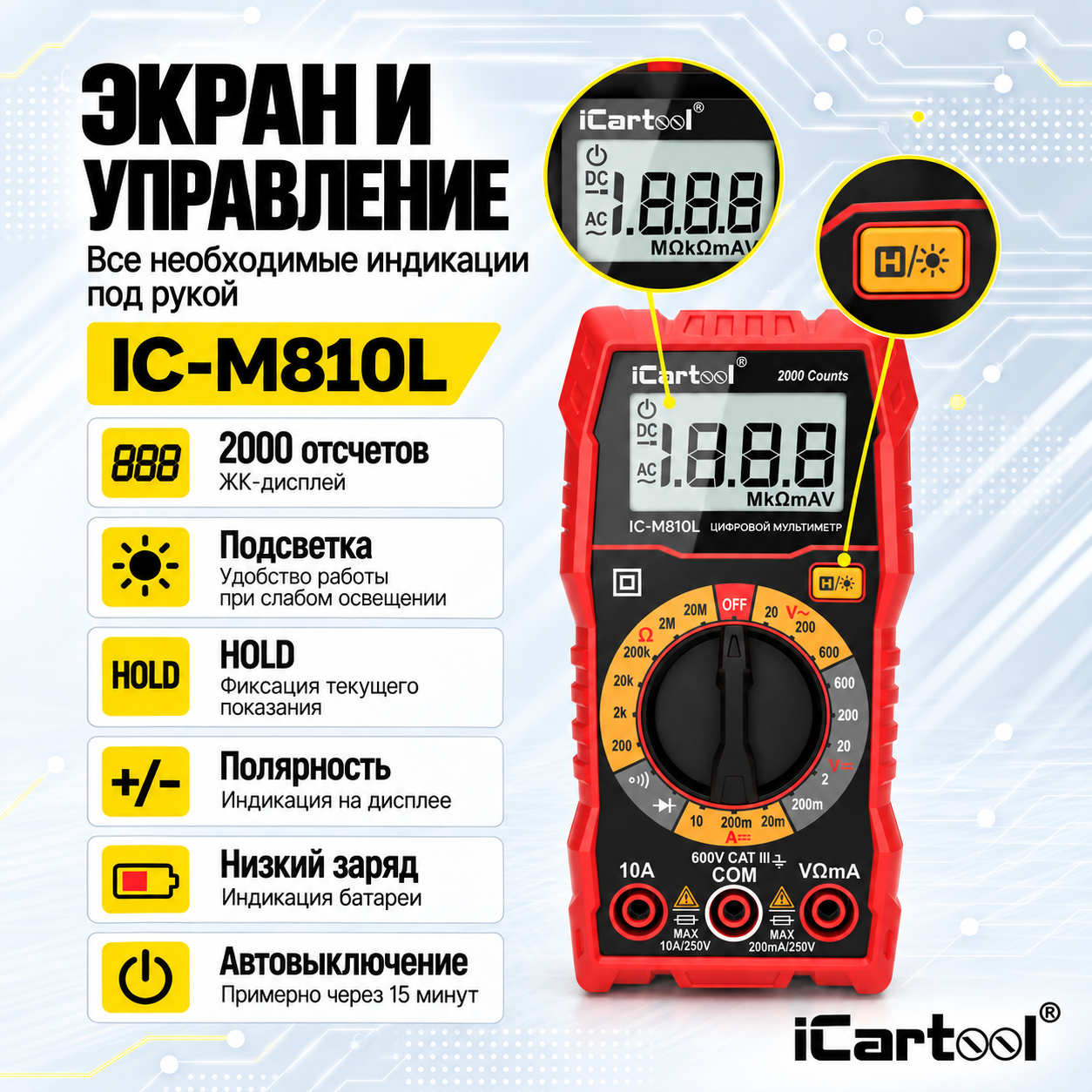

• экран 38 × 21 мм с подсветкой и HOLD — цифры видно под капотом, результат замирает на экране; 2000 отсчётов;
• 200 часов и больше от двух AAA — автовыключение через 15 минут (его можно отключить) и индикатор разряда;

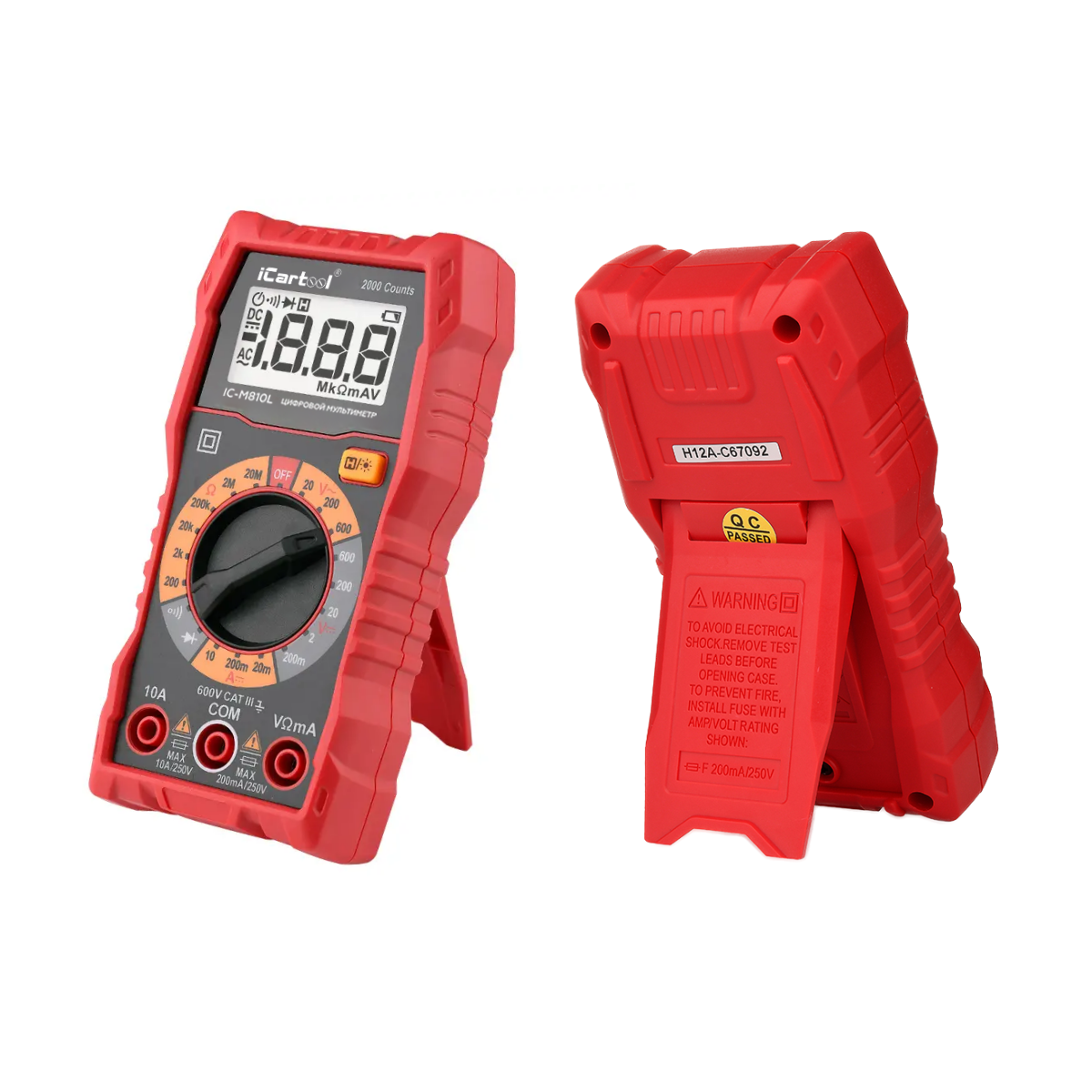

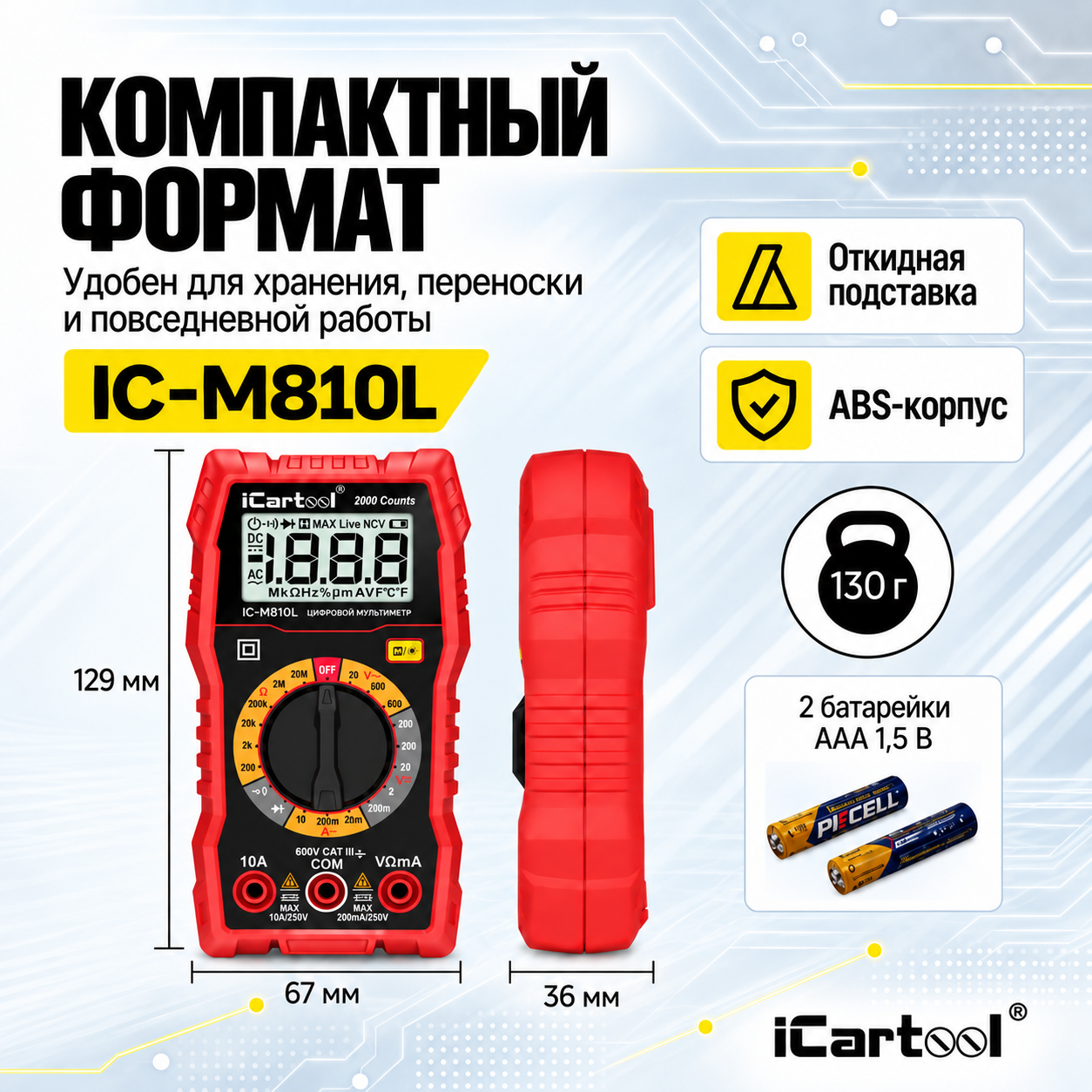

• 130 г и подставка — корпус из ударопрочного АБС-пластика, на столе стоит сам; на экране знак полярности (+/−) и индикация перегрузки.

Как выбрать в линейке

IC-M830L точнее на постоянном напряжении — ±(0,5% + 3) против ±(1,0% + 5), у него есть тест батареек 1,5 и 9 В, обрезиненный кожух, петля и экран 45 × 25 мм, но нет True RMS, и весит он 207 г. IC-M113C — 6000 отсчётов вместо 2000, автоматические пределы, переменный ток до 10 А, ёмкость, частота, температура, бесконтактный поиск напряжения NCV и фонарик.

Что ещё пригодится:

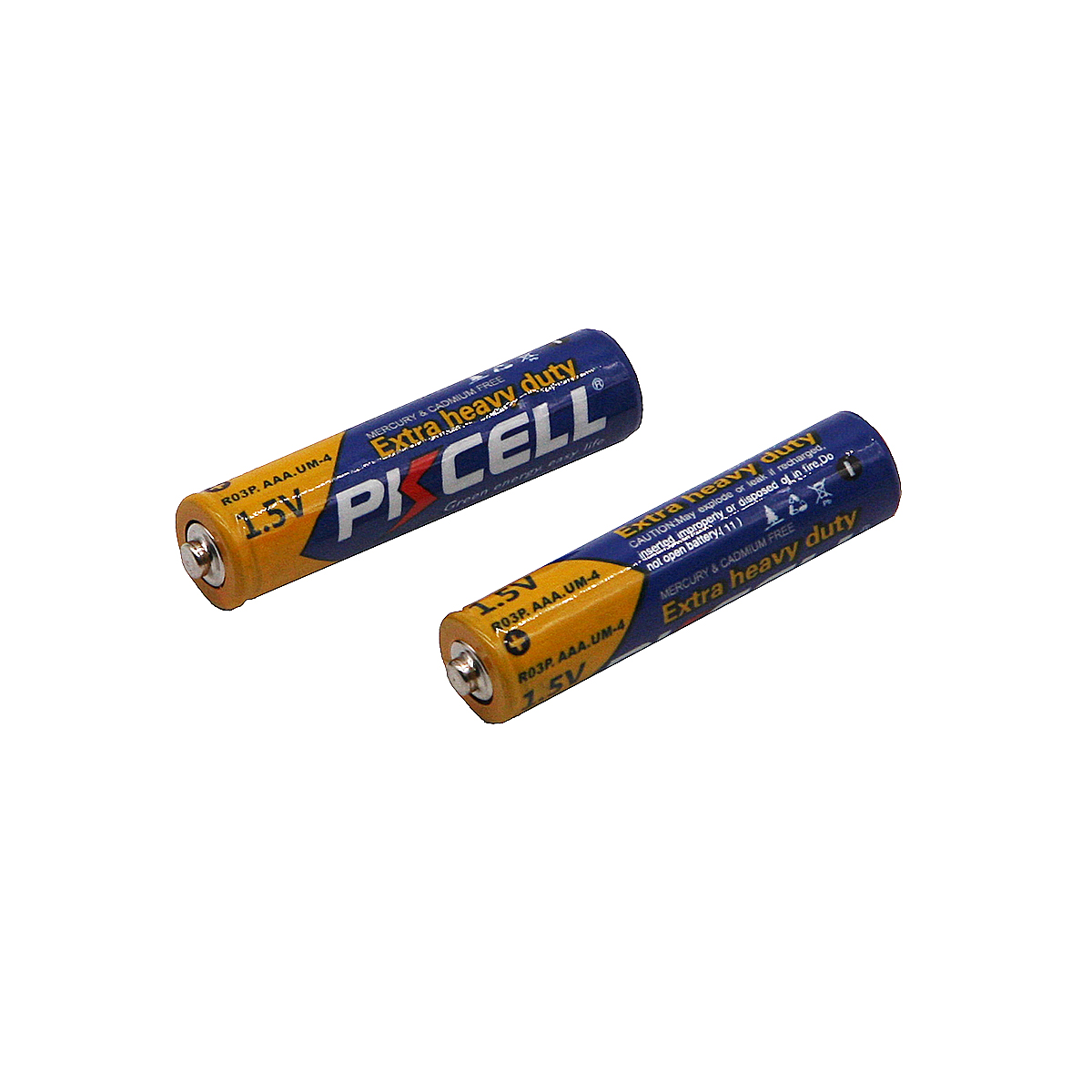

• две батарейки AAA 1,5 В — на замену;
• для переменного тока, ёмкости, частоты и температуры — IC-M113C.

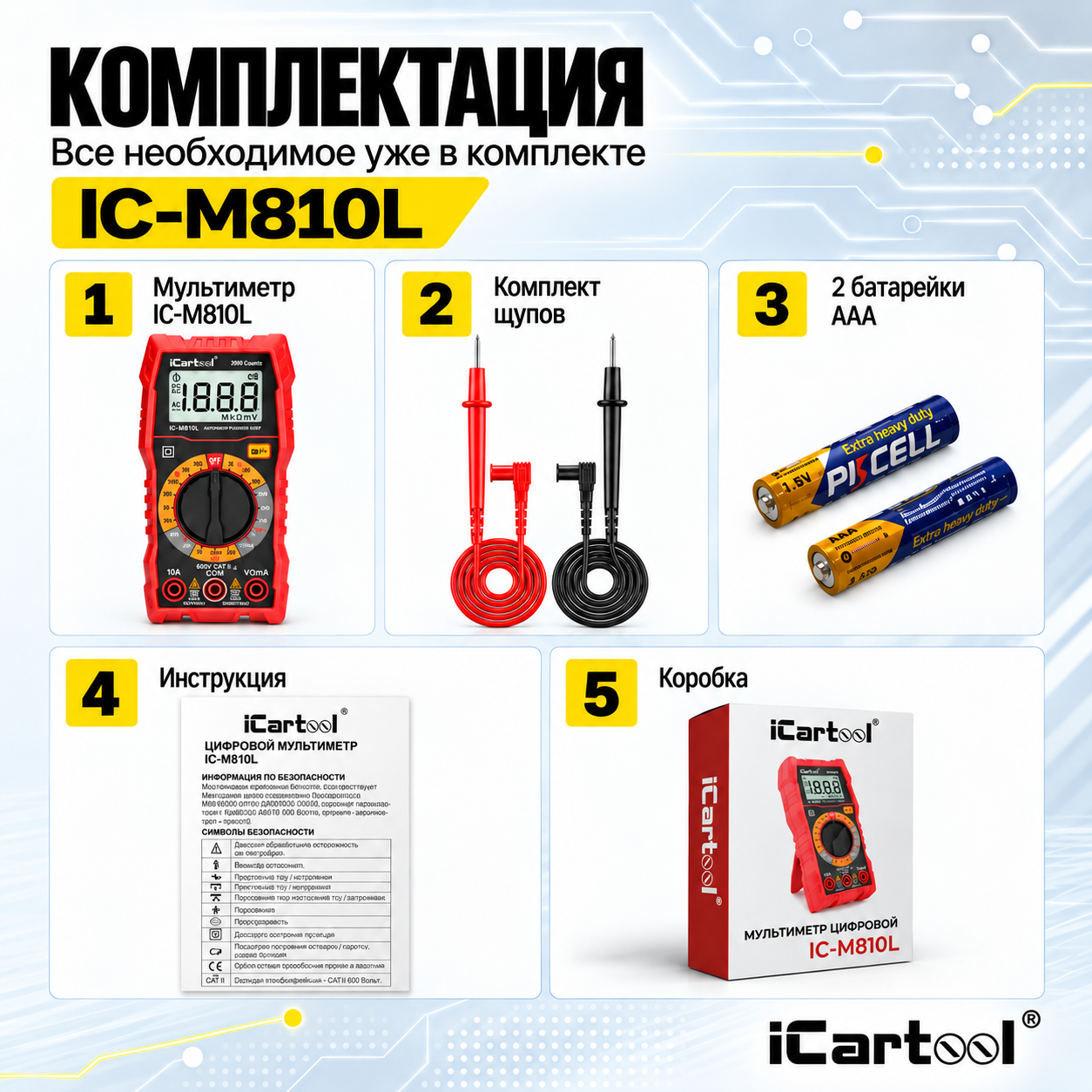

Комплект поставки

• мультиметр;

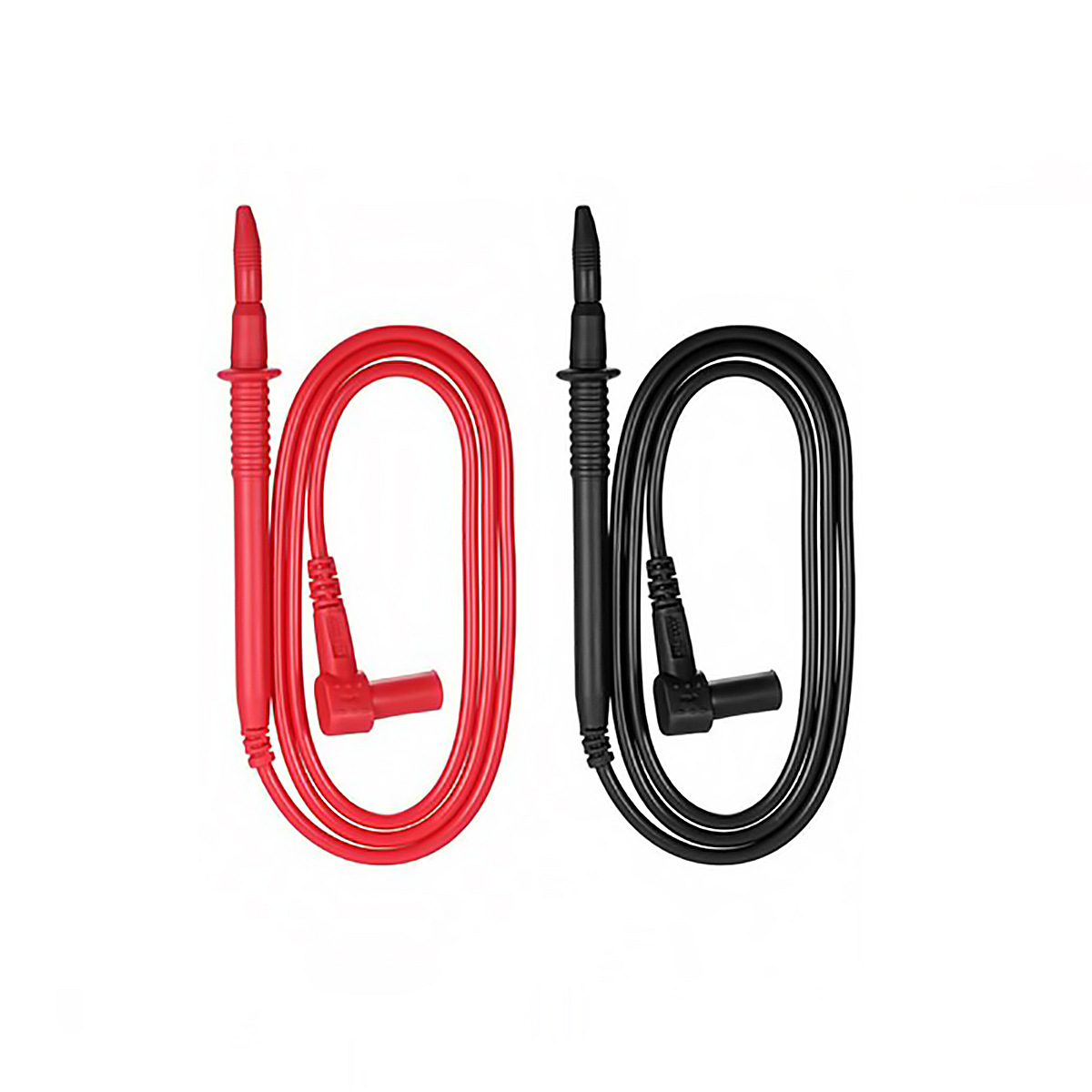

• щупы — красный и чёрный;
• две батарейки AAA 1,5 В;

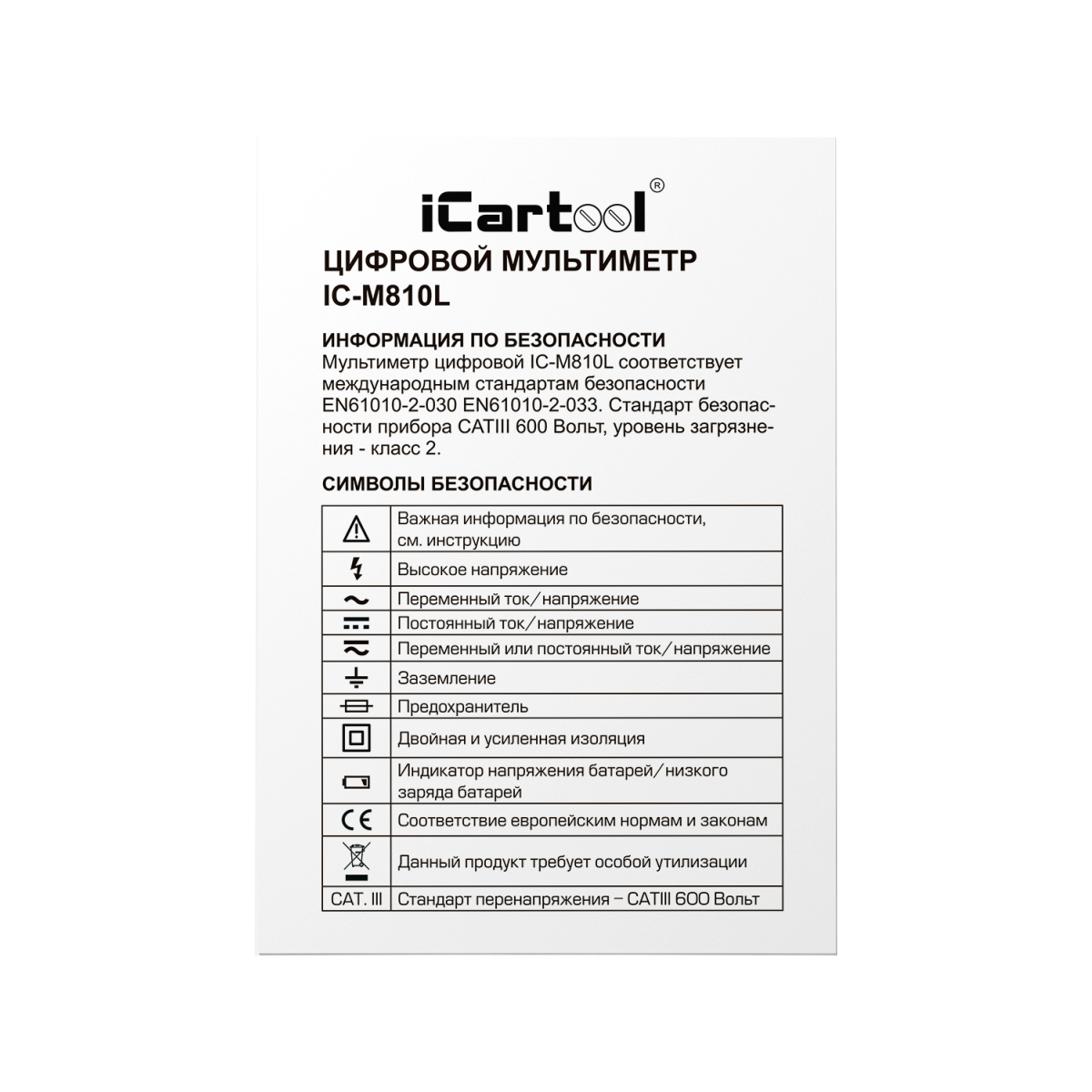

• инструкция на русском языке.

Что измеряет

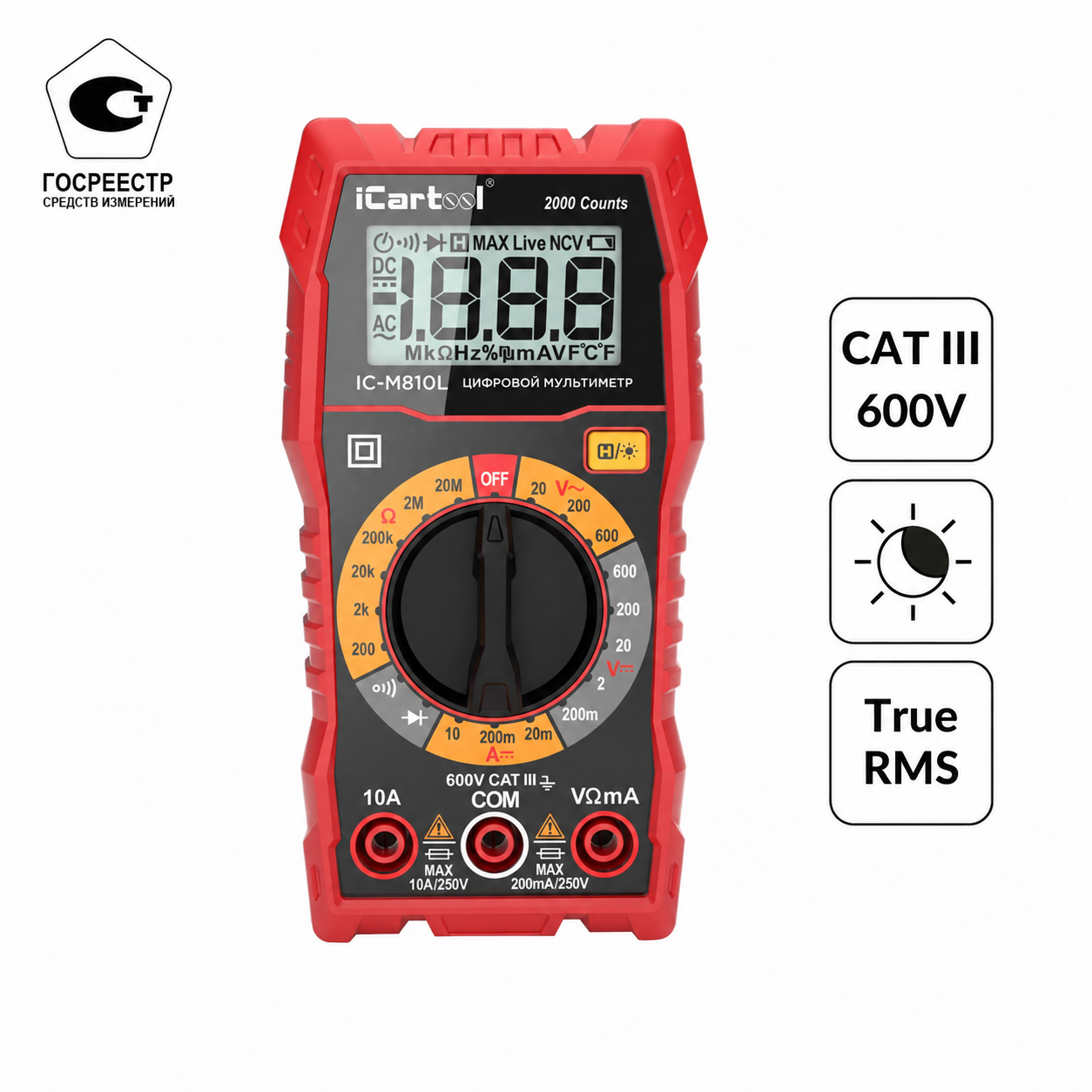

Мультиметр внесен в ГОСРЕЕСТР измерительных средств !!! Мультиметр цифровой iCartool IC-M810L прошел испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99153-26).

Сравнительные характеристики мультиметров iCartool

Наименование	Мультиметр цифровой iCartool IC-M810L 1 090 ₽ В корзину	Мультиметр цифровой iCartool IC-M830L 1 390 ₽ В корзину	Мультиметр цифровой iCartool IC-M113C 2 390 ₽ В корзину	Мультиметр цифровой True RMS, NCV, 6000 отсчётов, CATIII 1000В / CATIV 600В iCartool IC-M118A 3 390 ₽ В корзину	Профессиональный цифровой мультиметр True RMS, 20 000 отсчётов, CATIII 1000В / CATIV 600В iCartool IC-M120 4 190 ₽ В корзину
Основные функции
Измерение TrueRMS	+	—	+	+	+, 40 Гц – 1 кГц
Постоянное/переменное напряжение	+	+	+	+	+
Постоянный ток	+	+	+	+	+
Переменный ток			+	+	+
Сопротивление	+	+	+	+	+
Определение емкости			+	+	+
Измерение частоты			+	+	+
Прозвонка	Звуковая индикация	Звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Диодный тест	+	+	+	+	+
Live тест			+	+	+
Бесконтактный поиск напряжения NCV			Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Измерение температуры			+	+	+
Стоп-кадр HOLD	+	+	+	+	+
Сохранение MAX значения			+	+	+
Сохранение MIN значения				+	+
Аналоговая шкала				+	+
Тест батарей (1.5 В/9 В)		+
Подсветка дисплея	+	+	+	Двухцветная подсветка дисплея (белая и оранжевая)	Двухцветная подсветка дисплея (белая и оранжевая)
Подсветка гнезд щупов				+	+
Защитный полимерный кожух		+	+	+	+
Подставка	+	+	+	+	+
Петля и держатели щупов		+	+	+	+
Автовыключение	через 15 мин, отключается	+	+	+	через 15 мин, отключается
Индикатор низкого заряда	+	+	+	+	+
Фонарик			+	+	+
Технические характеристики
Материал корпуса	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик
Дисплей	ЖК	ЖК	ЖК	ЖК	ЖК
Разрядность шкалы	2000 отсчетов	2000 отсчетов	6000 отсчетов	6000 отсчетов	20 000 отсчетов
Выбор пределов	ручной	ручной	автоматический	автоматический	автоматический
Размер экрана	38*21 мм	45*25 мм	45*25 мм	59*36 мм	59*36 мм
Рейтинг безопасности	CAT III 600 V	CAT III 600 V	CAT III 600 V	CAT III 1000 V, CAT IV 600 V; EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1	CAT III 1000V, СAT IV 600V
Предохранители	2	2	2	2	2
Время выборки	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду
Постоянное напряжение	200 мВ/2 В/20 В/200 В/600 В ±(1.0% + 5)	200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В/1000 В ±(0.5% + 3)	200 мВ/2 В/20 В/200 В/1000 В ±(0.08% + 5)
Переменное напряжение	20 В/200 В/600 В ±(1.0% + 5)	200 В/600 В ±(1.0% + 3)	600 мВ/6 В/60 В/600 В ±(1.0% + 3)	600 мВ/6 В/60 В/600 В/750 В ±(1.0% + 5)	200 мВ/2 В/20 В/200 В/750 В ±(0.5% + 25)
Постоянный ток	20 мА/200 мА/10A ±(1.5% + 5)	20 мА/200 мА ±(1.2% + 3) 10A ±(2.0% + 3)	600 мкА/6 мА/60 мА/600 мА ±(1.2% + 3) 10 А ±(2.0% + 3)	600 мкА/6 мА/60 мА/600 мА ±(0.8% + 3) 10 А ±(1.2% + 3)	200 мкА/2 мА/20 мА/200 мА ±(0.5% + 5) 10 А ±(0.8% + 15)
Переменный ток			600 мкА/6 мА/60 мА/600 мА ±(1.5% + 3) 10 А ±(2.0% + 3)	600 мкА/6 мА/60 мА/600 мА ±(1.0% + 3) 10 А ±(1.5% + 3)	200 мкА/2 мА/20 мА/200 мА ±(0.8% + 25) 10 А ±(1.0% + 25)
Сопротивление	200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.2% + 5)	200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(0.8% + 3)	200 Ом/2 кОм/20 кОм/200 кОм/2 МОм ±(1.0% + 15) 20 МОм/100 МОм ±(3.0% + 25)
Ёмкость			10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ ±(4.0% + 5) 100 мФ ±(5.0% + 5)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ ±(4.0% + 3) 100 мФ ±(5.0% + 5)	2 нФ/20 нФ/200 нФ/2 мкФ/20 мкФ/200 мкФ/2 мФ/20 мФ ±(4.0% + 50)
Частота			10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(1.0% + 3)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(1.0% + 3)	200 Гц/2 кГц/20 кГц/200 кГц/2 МГц ±(1.0% + 30) 10 МГц ±(3.0% + 30)
Коэффициент заполнения			1~99% ±(3.0% + 3)	1~99% ±(1.0% + 2)	1~99% ±(3.0% + 30)
Диапазон измерения температуры			-20 °C~1000 °C	-20 °C~1000 °C	-40 °C~1000 °C
Источник питания	2*1,5 В тип AAА, от 200 ч работы	2*1,5 В тип AAА	2*1,5 В тип AAА	2*1,5 В тип AA	2*1,5 В тип AA
Рабочая температура	от 0 до +40 °C		от 0 до +40 °C		от 0 до +40 °C
Размер изделия	67x36х129 мм	75x46х148 мм	75x46х151 мм	88x58x188 мм	88x53x190 мм
Вес изделия	130 г	207 г	217 г	350 г	350 г
Госреестр СИ	№ 99153-26	№ 99153-26	№ 99153-26	№ 99153-26	№ 99153-26
Гарантия	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов

Вопросы и ответы

Подойдёт ли для автомобильного АКБ?

Да. На пределе 20 В напряжение батареи и бортовой сети видно с шагом 0,01 В, а ток утечки — на пределах 20 и 200 мА.

Как работать с ручными пределами?

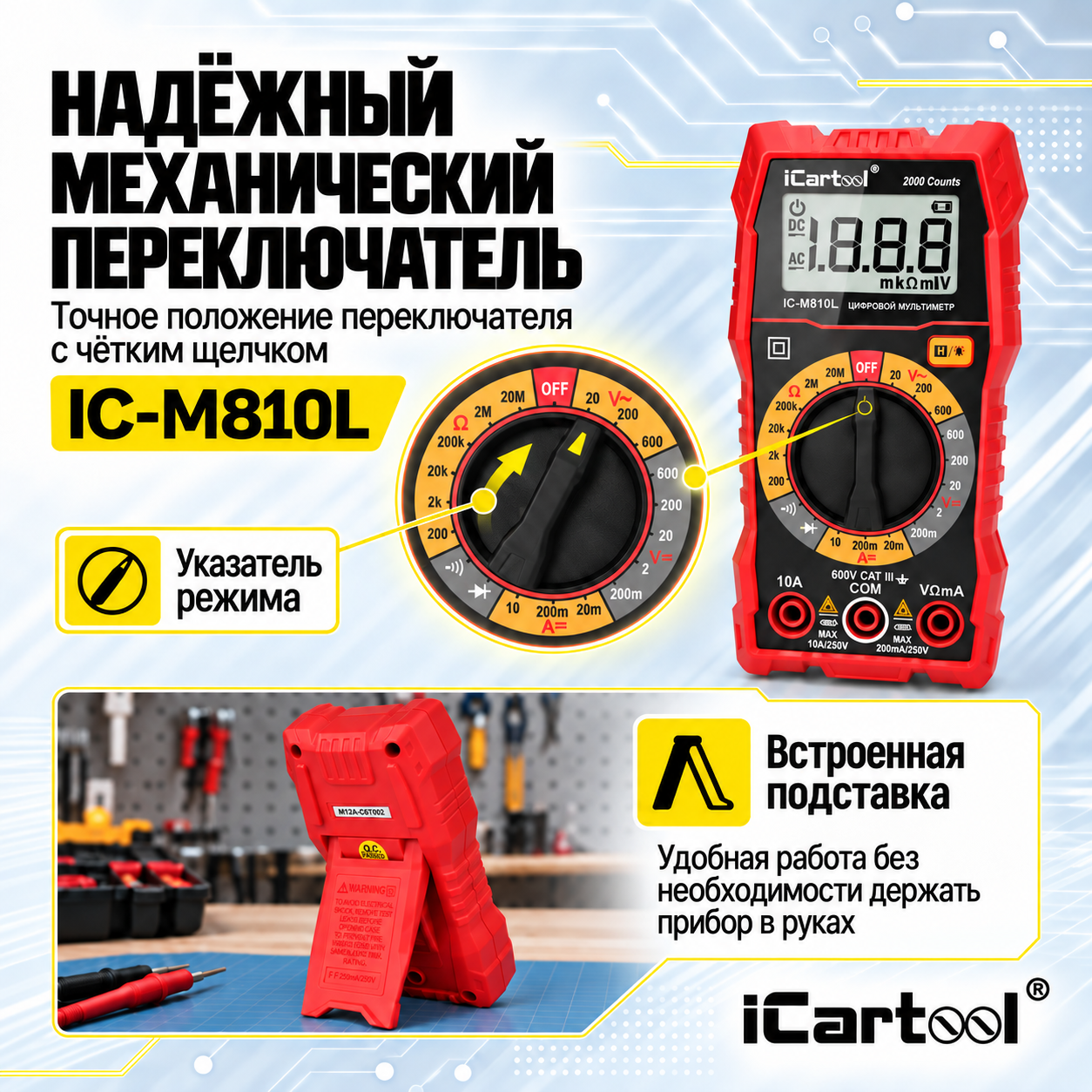

Поворотом переключателя выберите величину и предел: начинайте с большего и спускайтесь ниже. «OL» на экране означает, что величина больше предела, — переключитесь на ступень выше.

Как найти утечку тока?

Выключите зажигание и потребители, закройте двери и снимите клемму с «минуса» АКБ. Подключите прибор в разрыв: красный щуп в гнезде 10 А — к клемме провода, чёрный — к «минусу» батареи. Если ток меньше 200 мА, переставьте красный щуп в гнездо мА и выберите предел 200 или 20 мА. Дождитесь, когда блоки уснут, и сравните ток с нормой для своей машины.

Как проверить аккумулятор?

Выберите постоянное напряжение, предел 20 В, красный щуп — на «плюс» АКБ, чёрный — на «минус». Напряжение выводится с шагом 0,01 В, сверьте его с нормой для вашей батареи.

Как проверить катушку зажигания?

Снимите с катушки разъём и выберите сопротивление: для первичной обмотки — предел 200 Ом, для вторичной — 20 кОм. Приложите щупы к выводам первичной обмотки, потом — вторичной, и сверьте цифры с данными на автомобиль.

Что даёт True RMS?

Правильное действующее (среднеквадратичное) значение переменного напряжения. Прибор без True RMS усредняет сигнал и верен только на чистой синусоиде, а с True RMS цифры правильные и при искажённой форме — у инверторов, импульсных блоков питания, регуляторов.

Справится ли новичок?

Да. Пределы подписаны прямо на переключателе, а «OL» подсказывает перейти на предел выше.

Чем отличается от IC-M830L?

У IC-M810L переменное напряжение считается по True RMS, и он легче. У IC-M830L точнее постоянное напряжение — ±(0,5% + 3) против ±(1,0% + 5), есть тест батареек 1,5 и 9 В, обрезиненный кожух, петля и экран 45 × 25 мм.

Чем отличается от IC-M113C?

У IC-M113C 6000 отсчётов вместо 2000, автоматический выбор пределов, переменный ток до 10 А, ёмкость, частота и температура, NCV и фонарик.

Какие нужны батарейки?

Две AAA 1,5 В — они уже в комплекте и работают 200 часов и дольше.

Что прибор не измеряет?

Переменный ток, ёмкость, частоту и температуру. Рабочая температура самого прибора — от 0 до +40 °C.

Какое напряжение предельное?

600 В — больше на вход подавать нельзя. Категория CAT III 600 В, по EN61010-2-030 и EN61010-2-033: сеть здания от этажного щита до розетки. Перед работой проверьте прибор на заведомо известном напряжении.

Внесён ли в Госреестр СИ?

Да, запись № 99153-26. Мультиметр поставляется без первичной поверки, межповерочный интервал — 2 года.

Какая гарантия?

36 месяцев со дня продажи. Щупы — расходный материал, на них гарантия не распространяется. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
