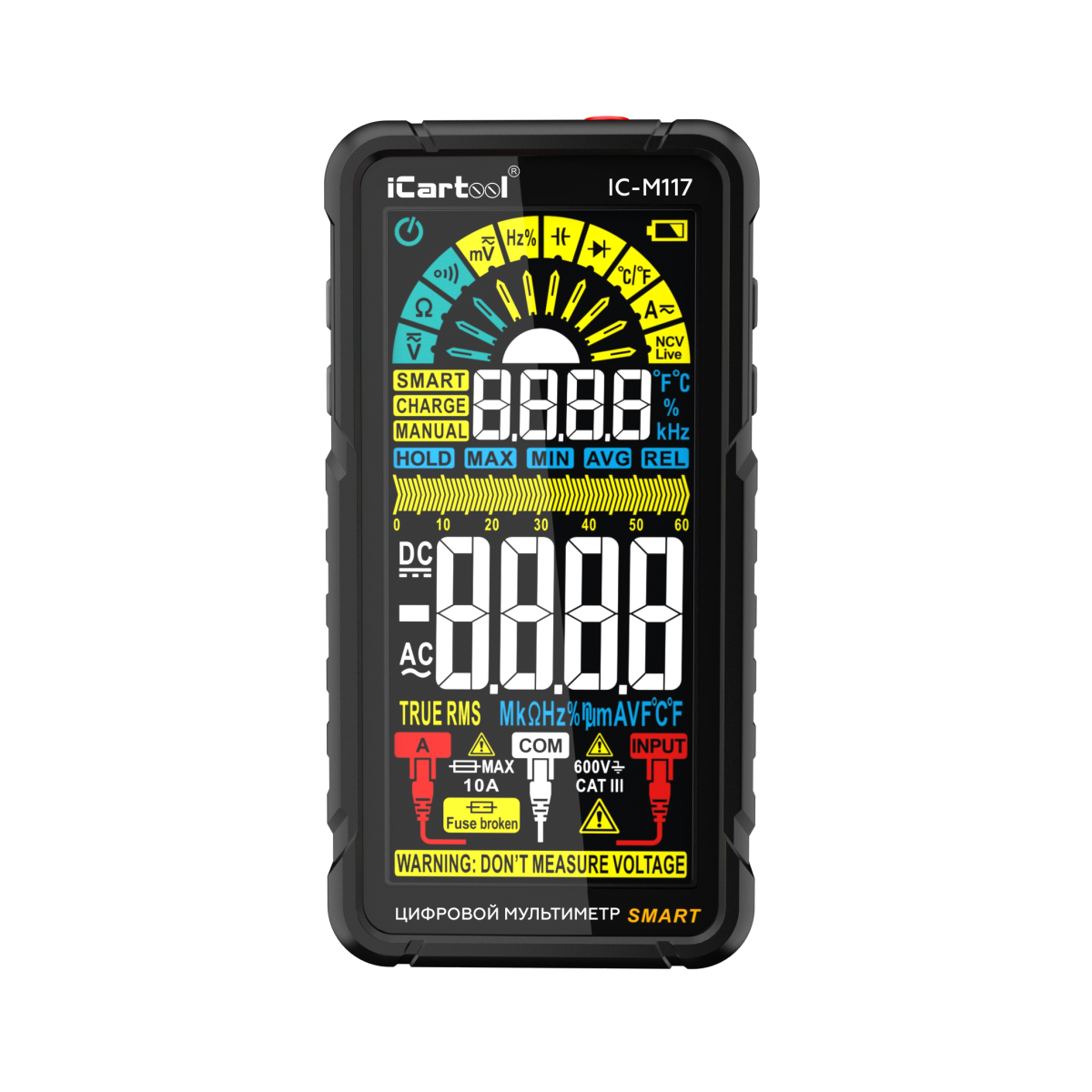

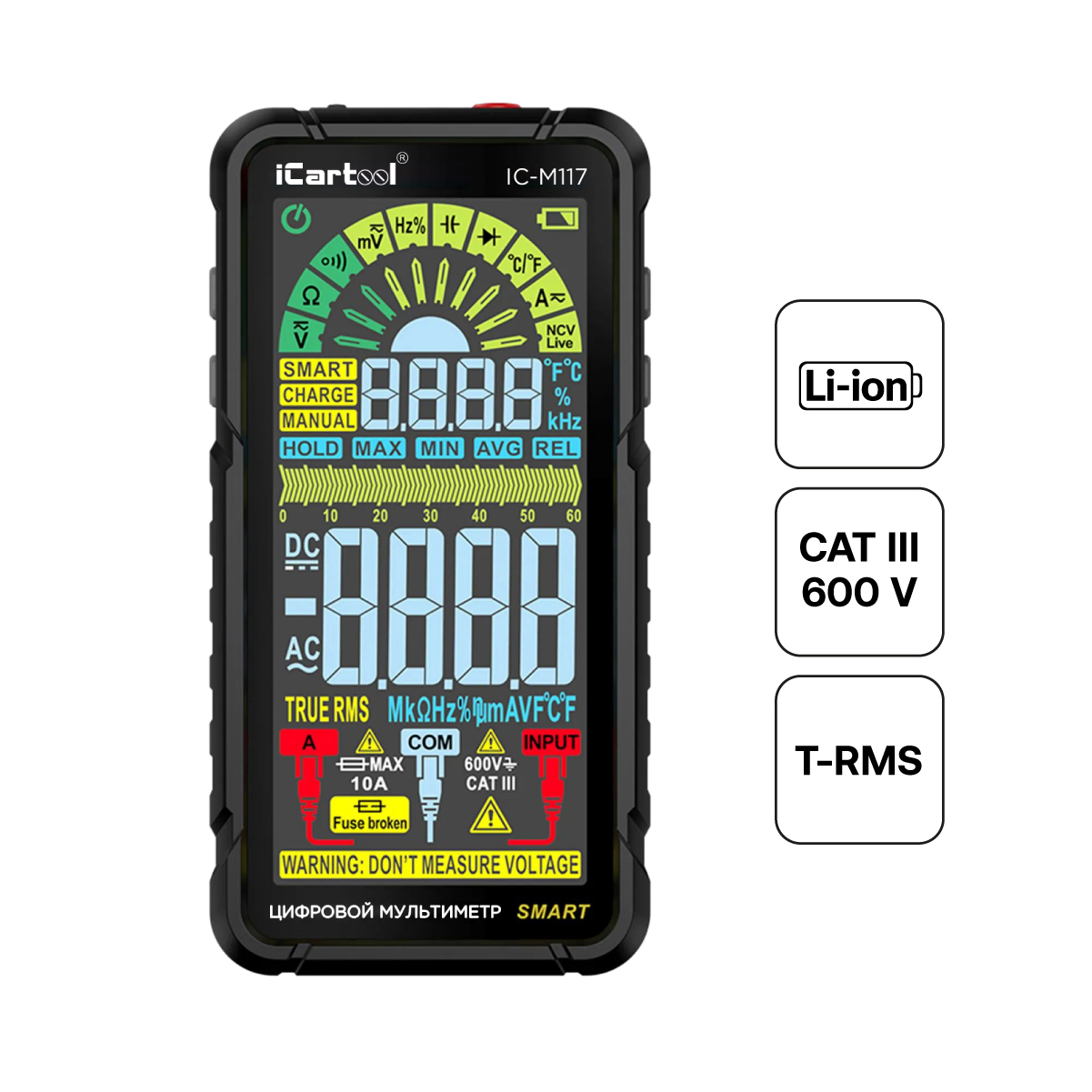

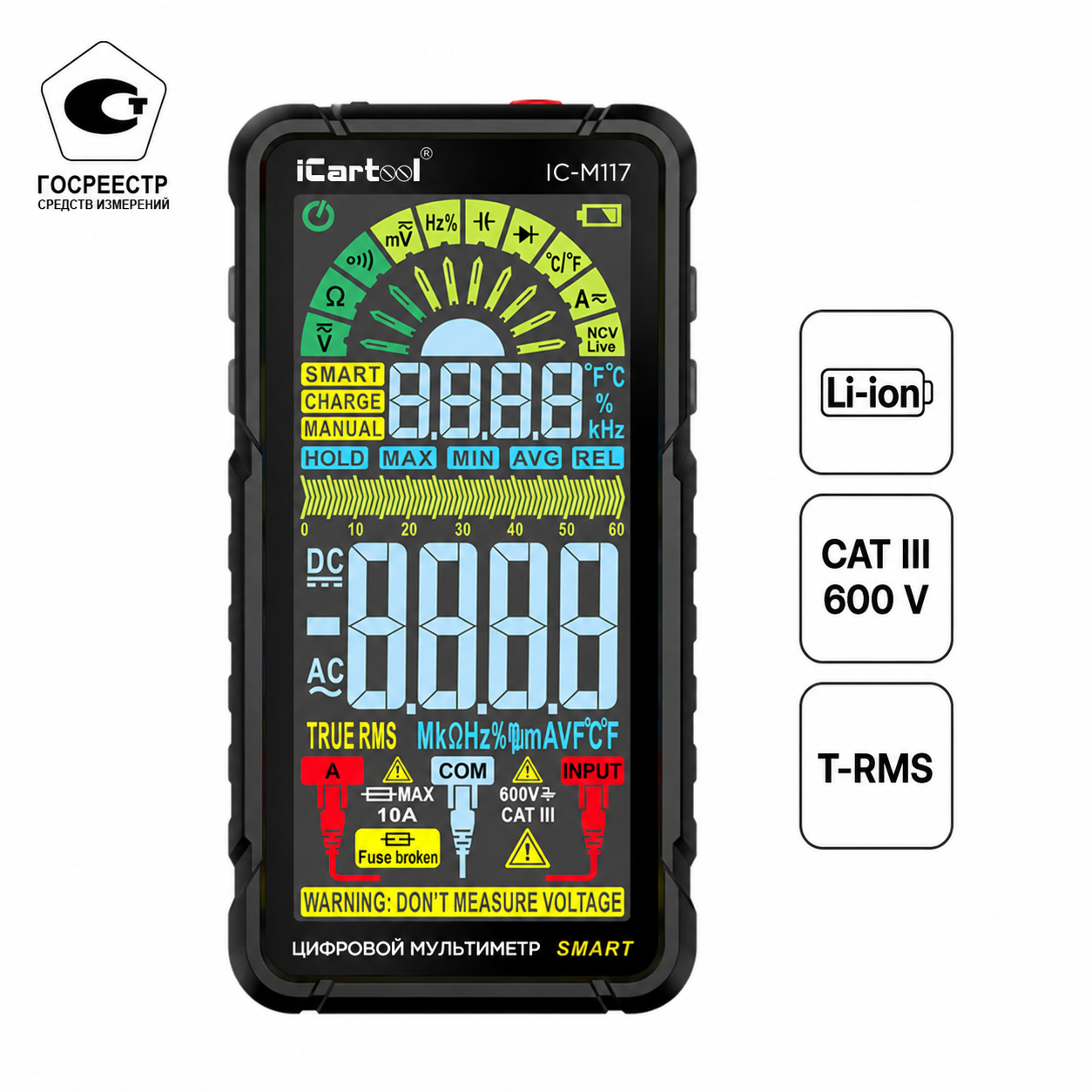

Смарт мультиметр цифровой True RMS, 6000 отсчётов, CATIII 600В на аккумуляторе iCartool IC-M117 — смарт-прибор на аккумуляторе 1200 мАч: сам определяет напряжение, сопротивление и прозвонку, а стоит вставить щуп в гнездо «А» — переходит на ток до 10 А. Есть термопара на −40…+1000 °C, цветной VA-экран 62 × 122 мм и 6000 отсчётов, категория CAT III 600 В.
Где пригодится
- утечка тока на стоянке и ток потребления до 10 А;
- аккумулятор и бортовая сеть автомобиля;
- температура радиатора и патрубков — термопарой из комплекта;
- ШИМ-сигналы по частоте и коэффициенту заполнения;
- конденсаторы, диоды, фаза и скрытая проводка (NCV).
Чем удобна модель
- гнездо «А» включает ток само — режим переключать не нужно; пока щуп стоит там, на экране горит «DON'T MEASURE VOLTAGE»: напряжение в это время мерить нельзя;
- подсказка гнёзд — после выбора функции индикатор нужного гнезда мигает 5 раз;

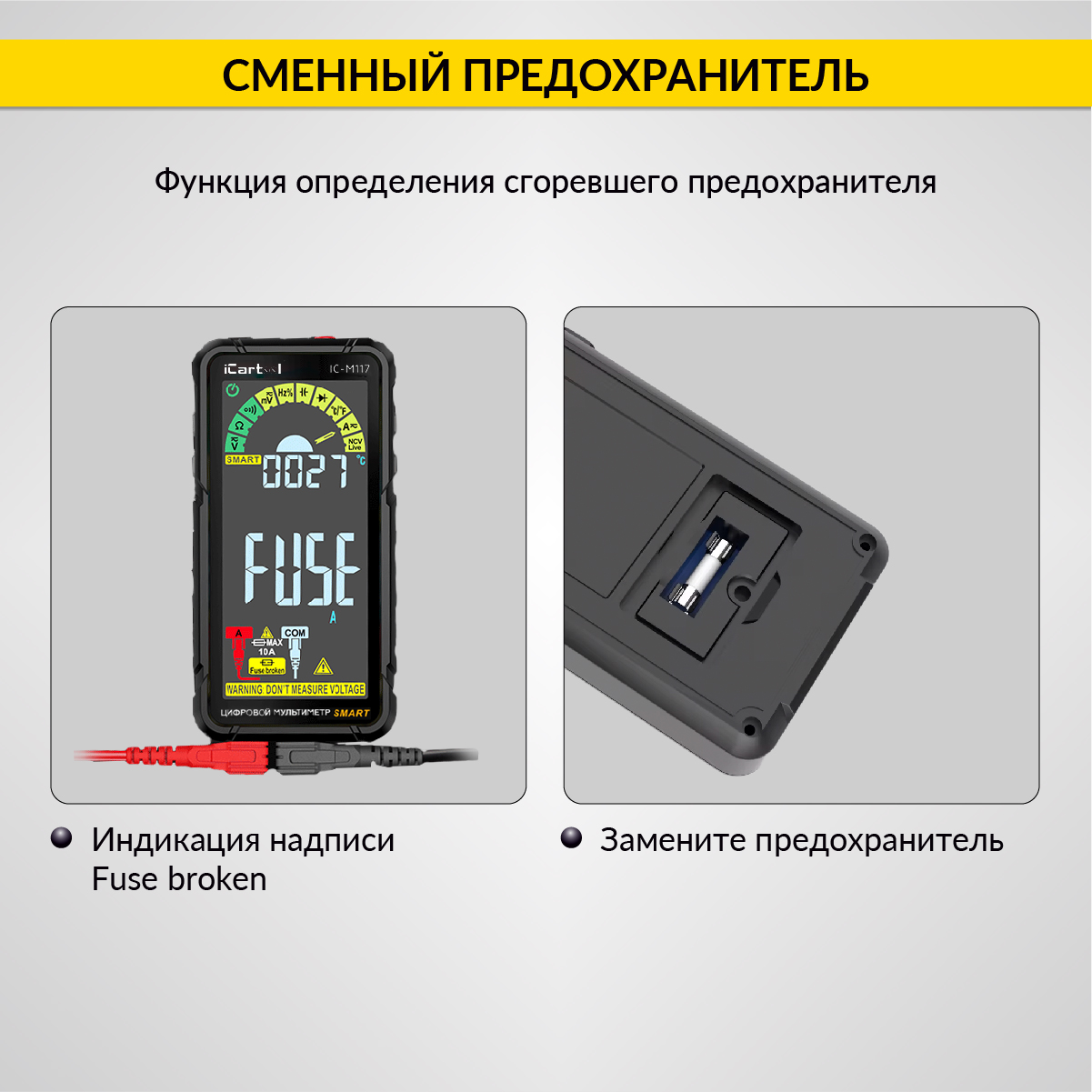

- FUSE BROKEN — при сгоревшем предохранителе прибор сообщает об этом и ток не меряет; плата защищена от перегрузки;

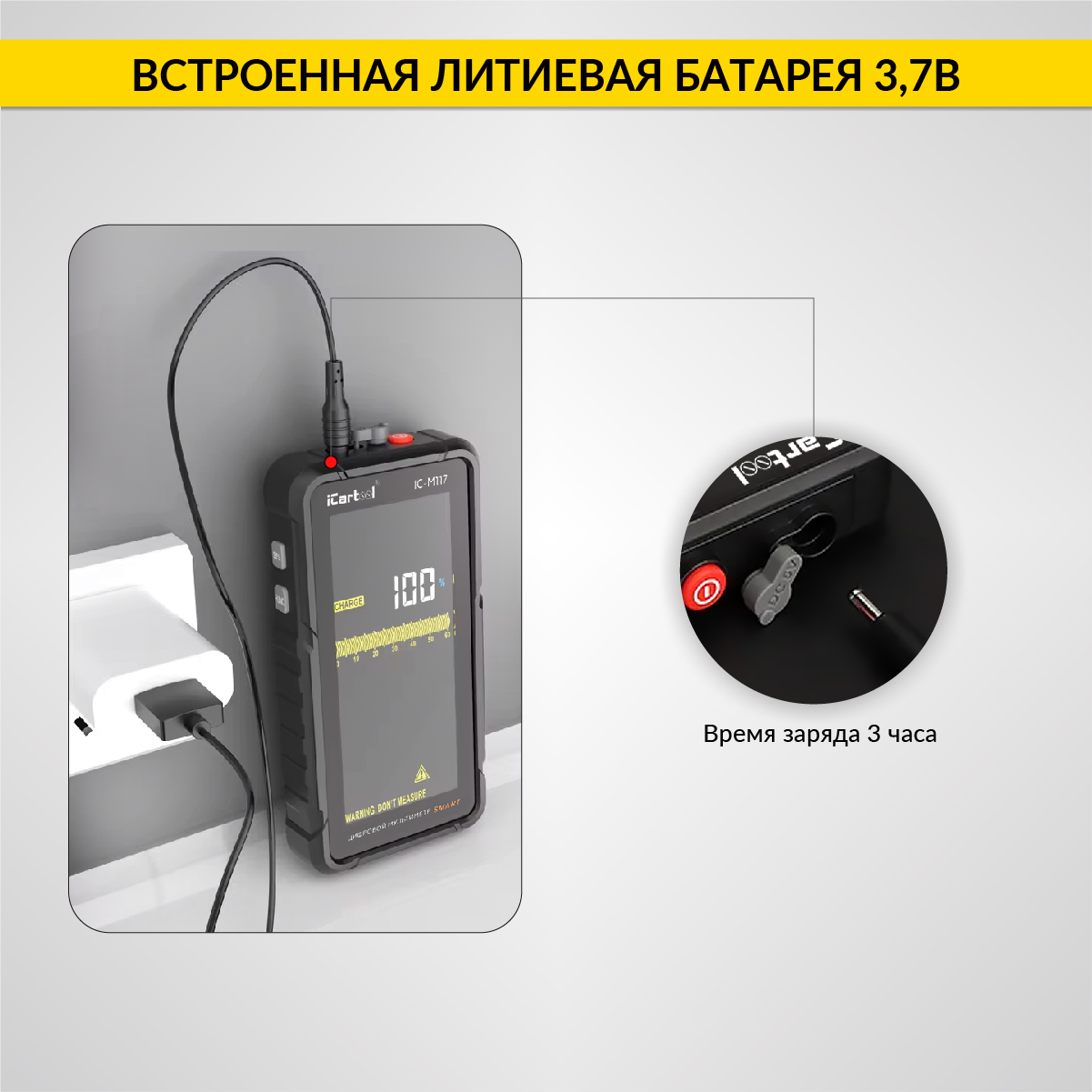

- 1200 мАч — 8–12 часов непрерывных замеров, зарядка от USB 5 В, 1 А около 3 часов; автовыключение через 15 минут, его можно отключить;
- MAX/MIN и HOLD — крайние значения и стоп-кадр; звук и свет предупреждают о высоком напряжении или токе, есть аналоговая шкала, фонарик, индикация полярности, перегрузки и разряда;

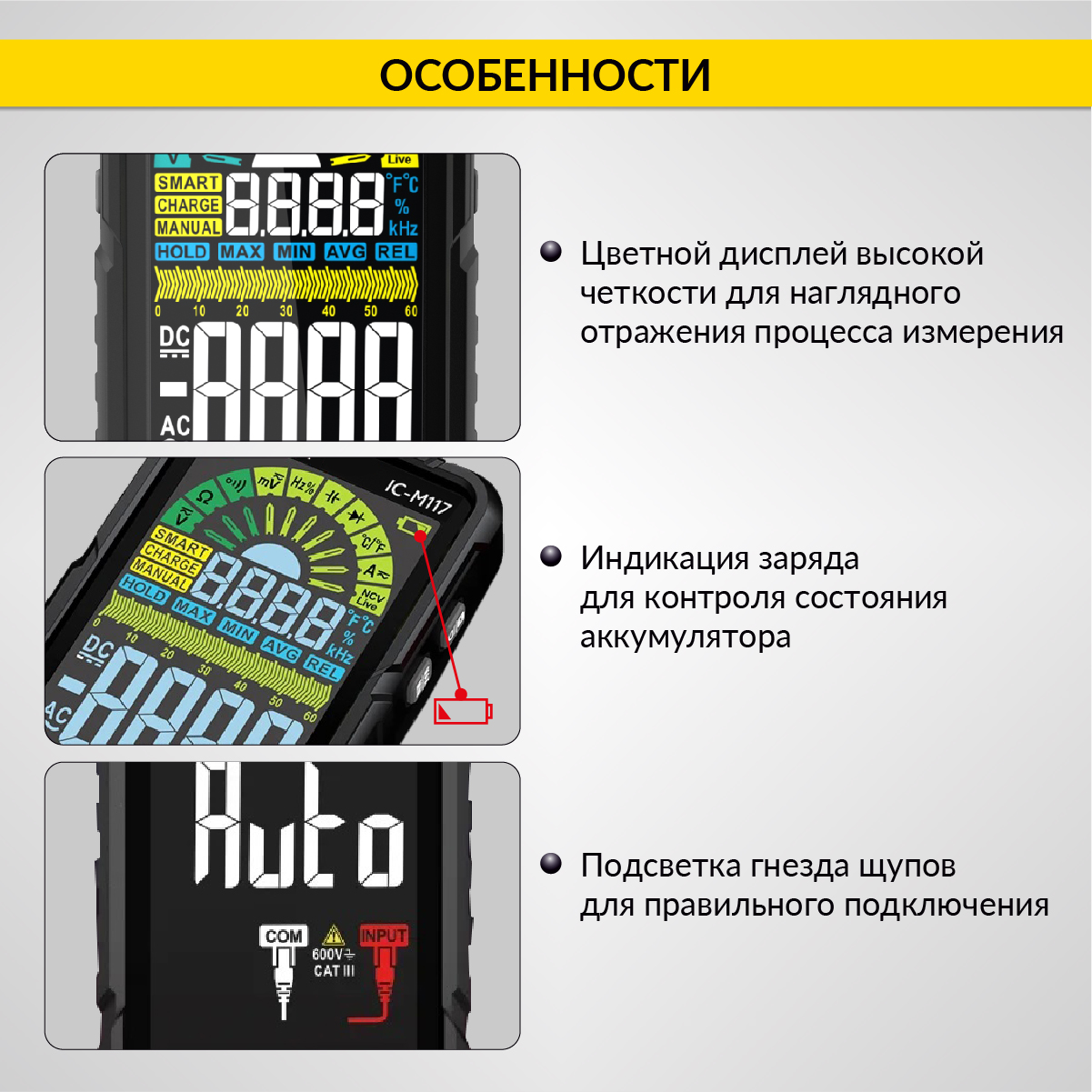

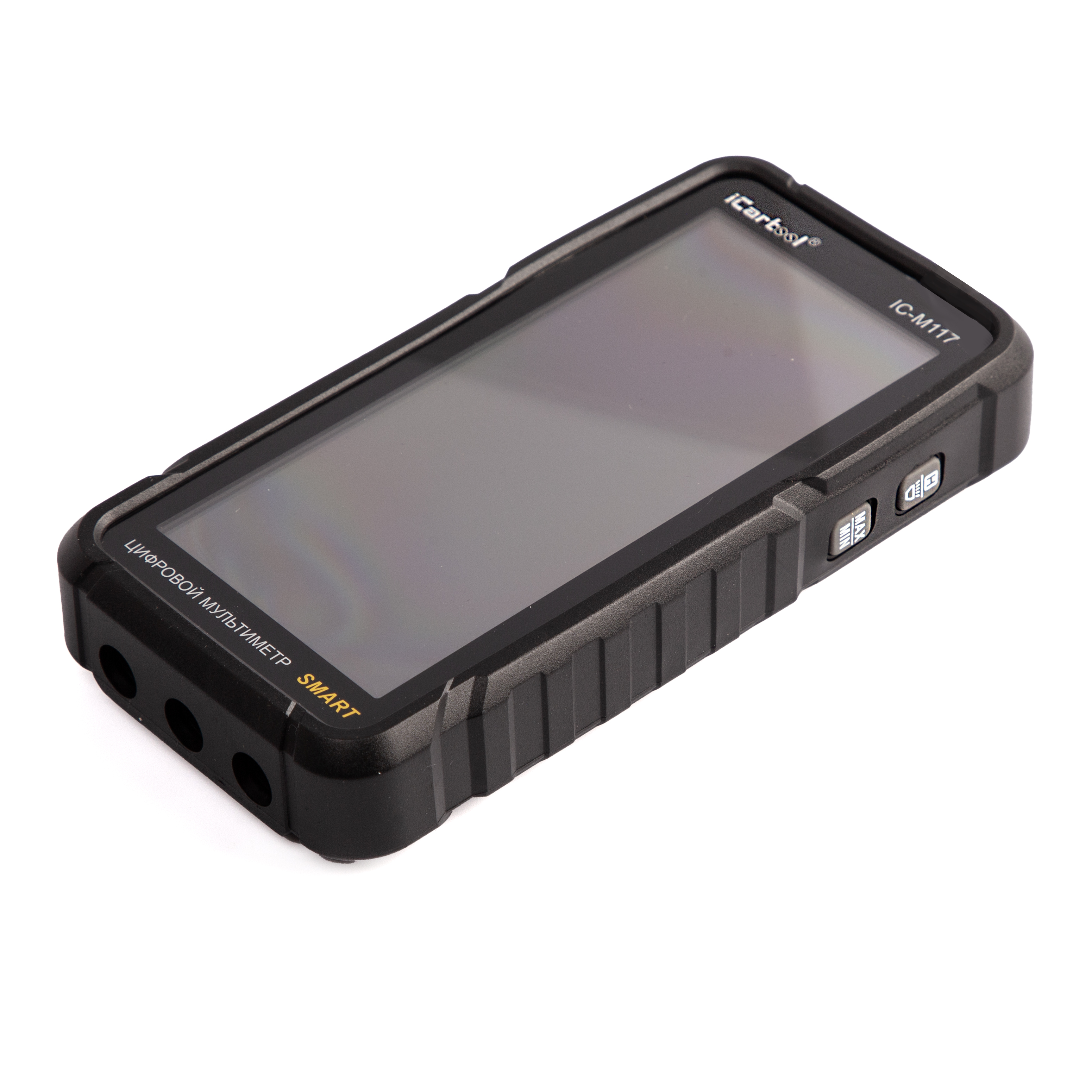

- без механического переключателя, в резиновом чехле — изнашиваться нечему, корпус не боится ударов, а контрастный VA-экран читается при плохом свете.
Как выбрать в линейке

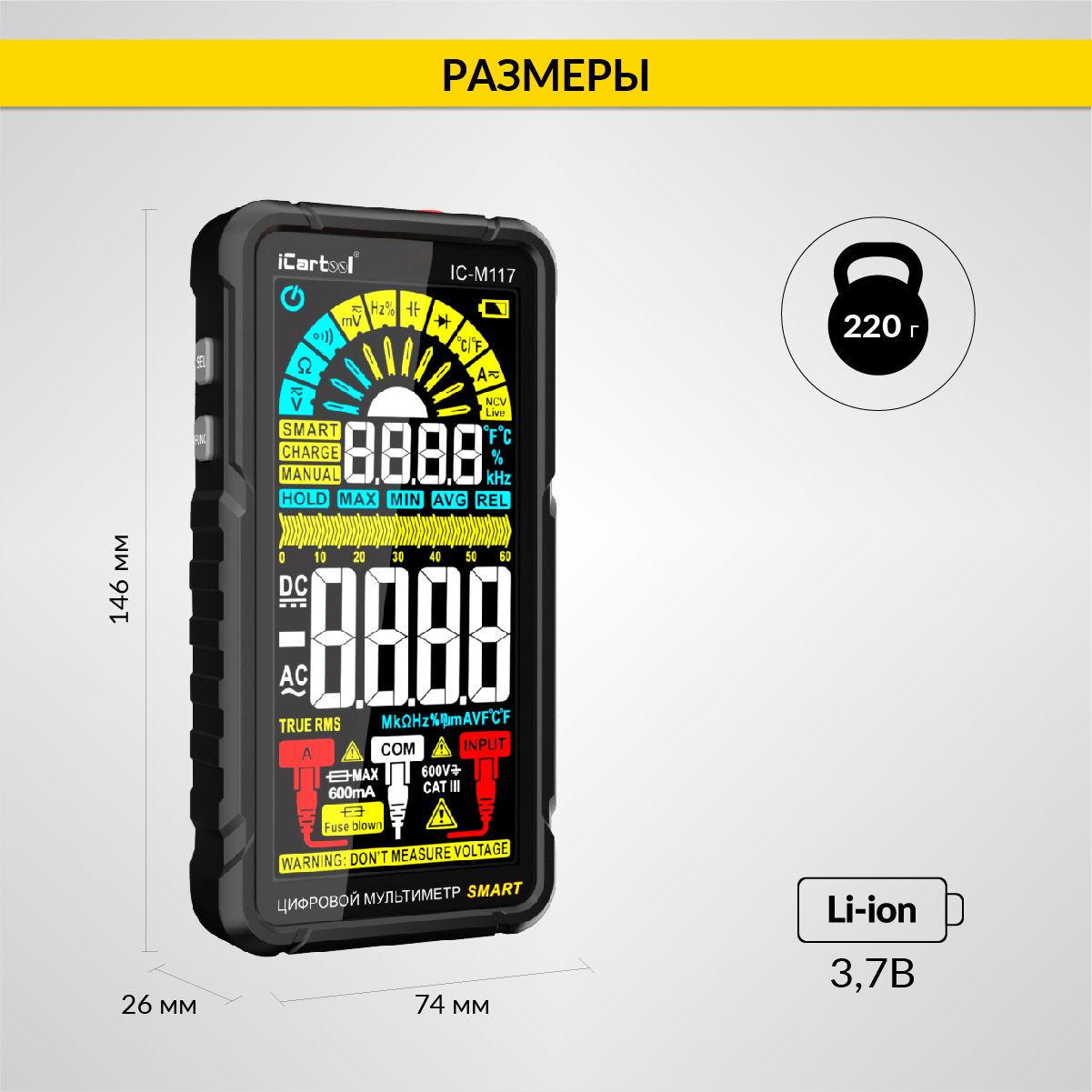

IC-M116 — для щитов и ввода в здание: CAT III 1000 В / CAT IV 600 В, напряжение до 1000 В, 10 000 отсчётов, ручной RANGE, 275 г. IC-M117 весит 220 г и рассчитан на CAT III 600 В — сеть здания от этажного щита до розеток и автомобиль. IC-M112 тоньше и работает от батареек CR2032, ток меряет до 600 мА, зато с пределом 6000 мкА; температуры у него нет. Если важна точность, есть IC-M120 на 20 000 отсчётов.
Что ещё пригодится:

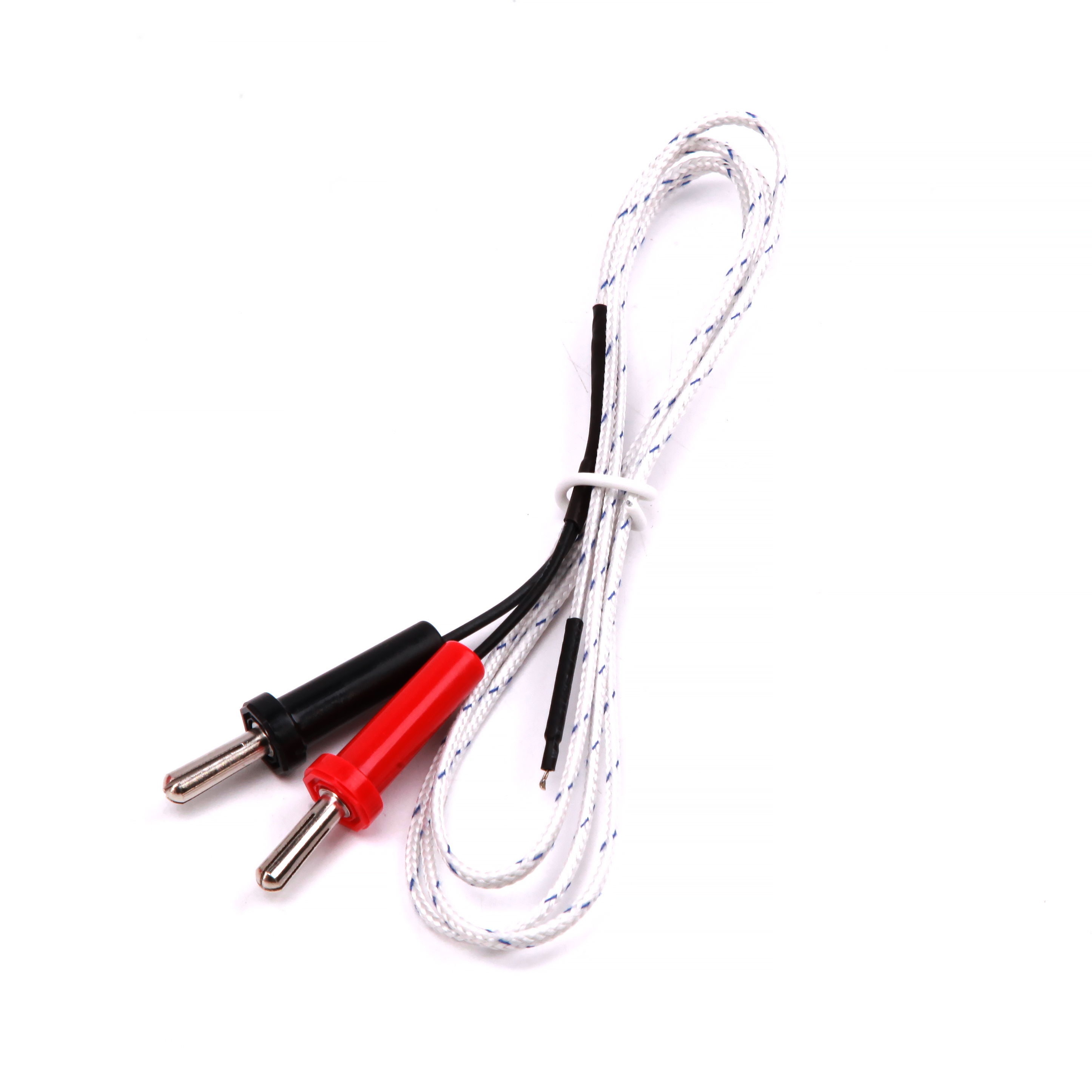

- термопара — в комплекте, для температуры от −40 до +1000 °C;
- USB-блок 5 В, 1 А — зарядка около 3 часов;
- для ввода в здание и напряжения выше 600 В — IC-M116.

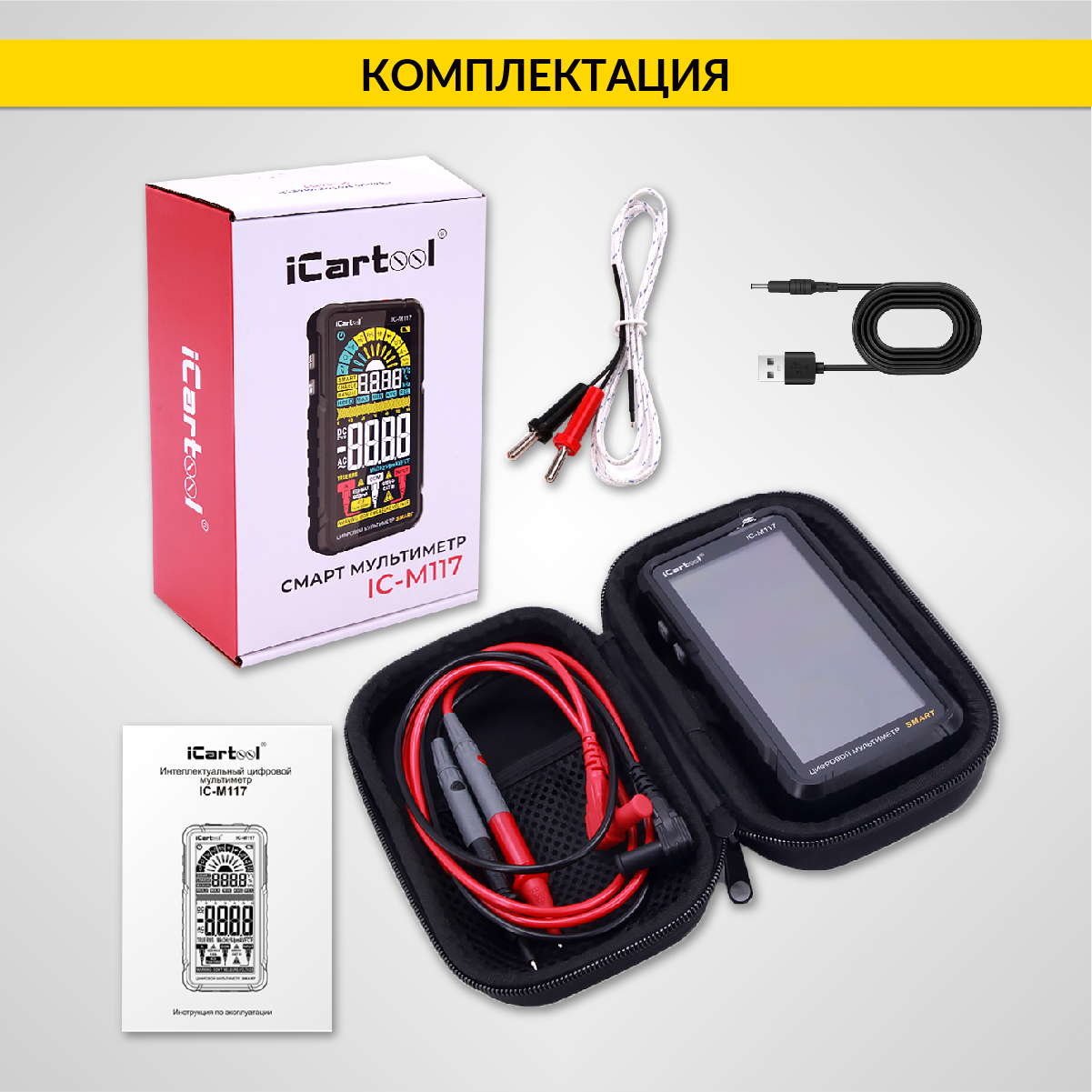

Комплект поставки
- мультиметр;

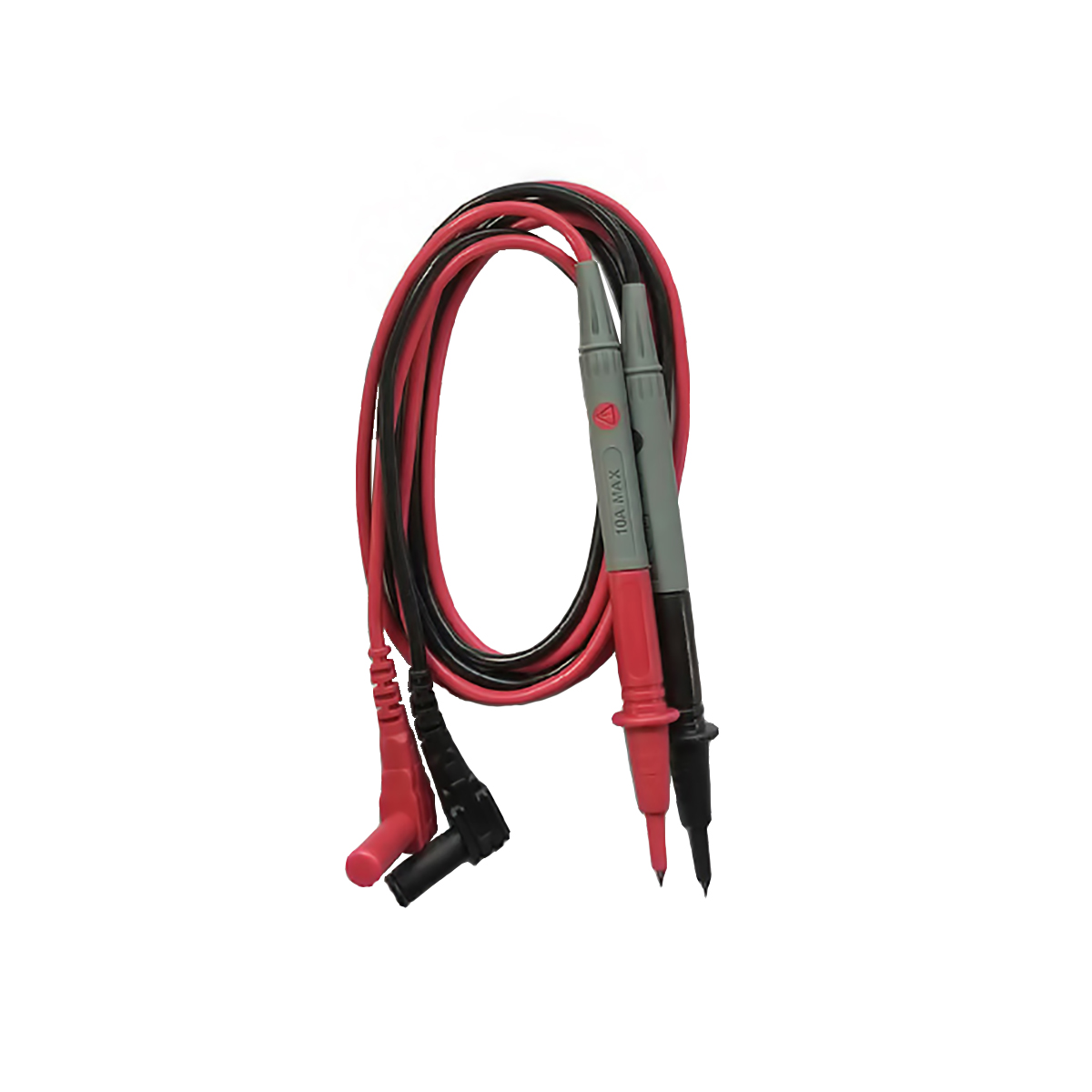

- мягкие гибкие щупы;
- термопара;

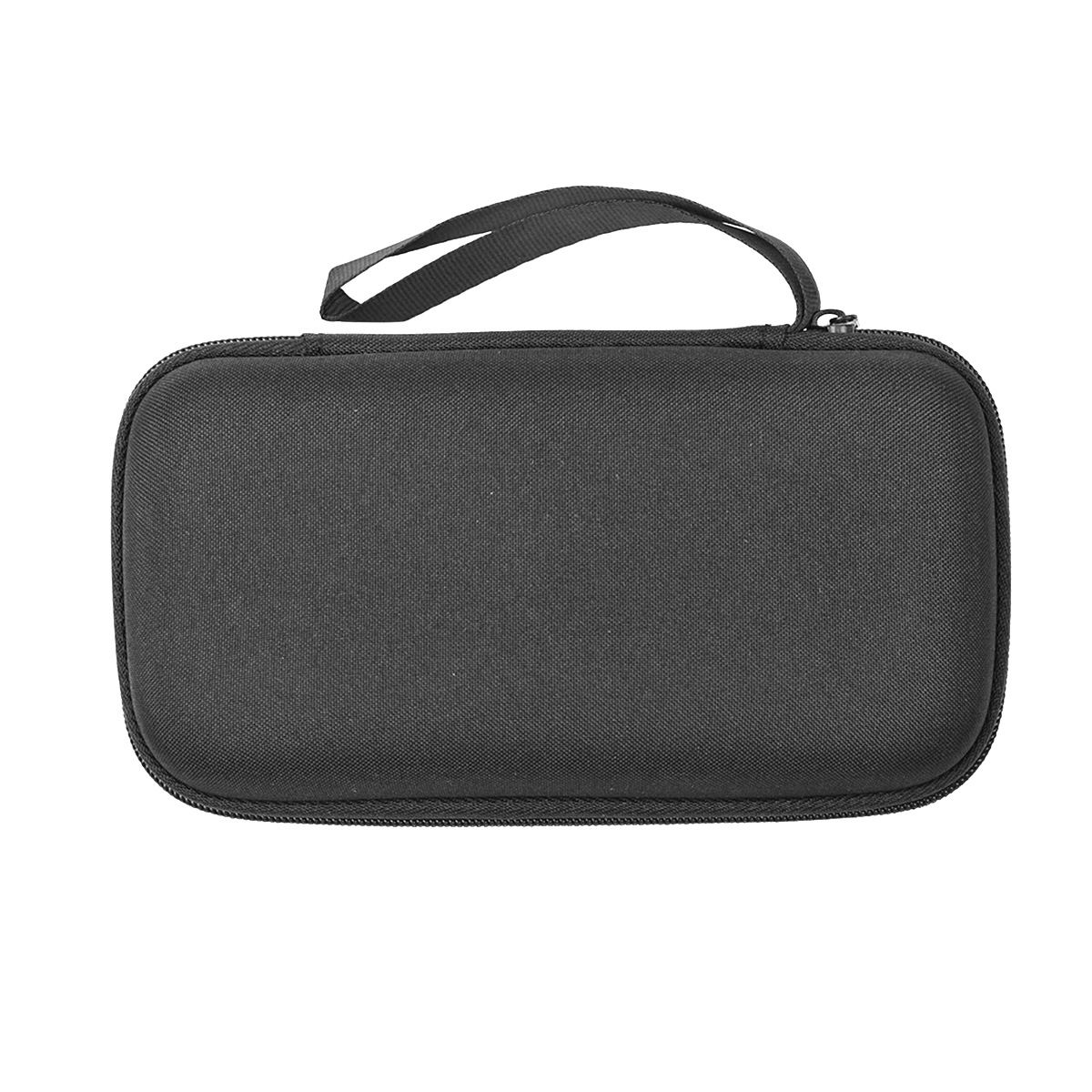

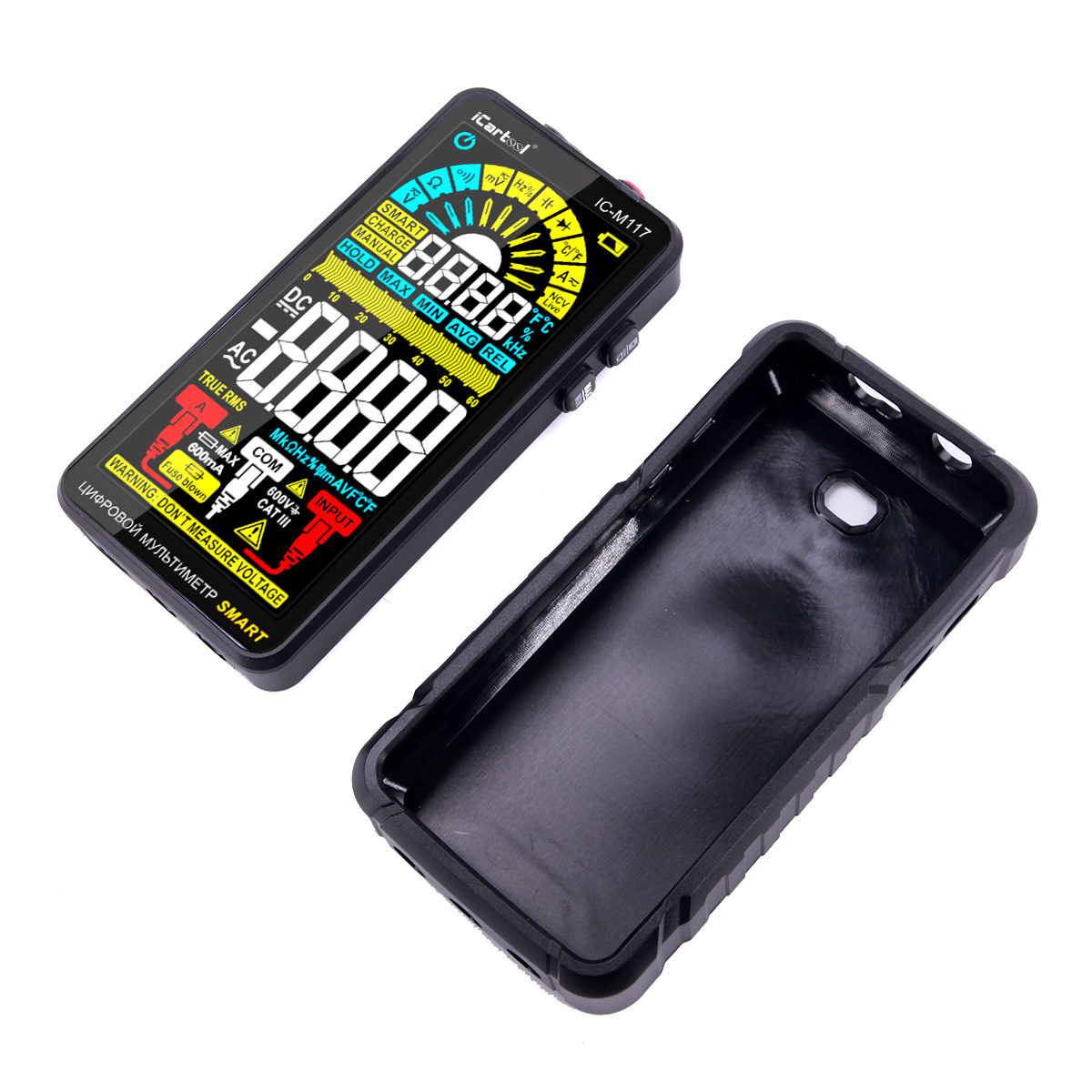

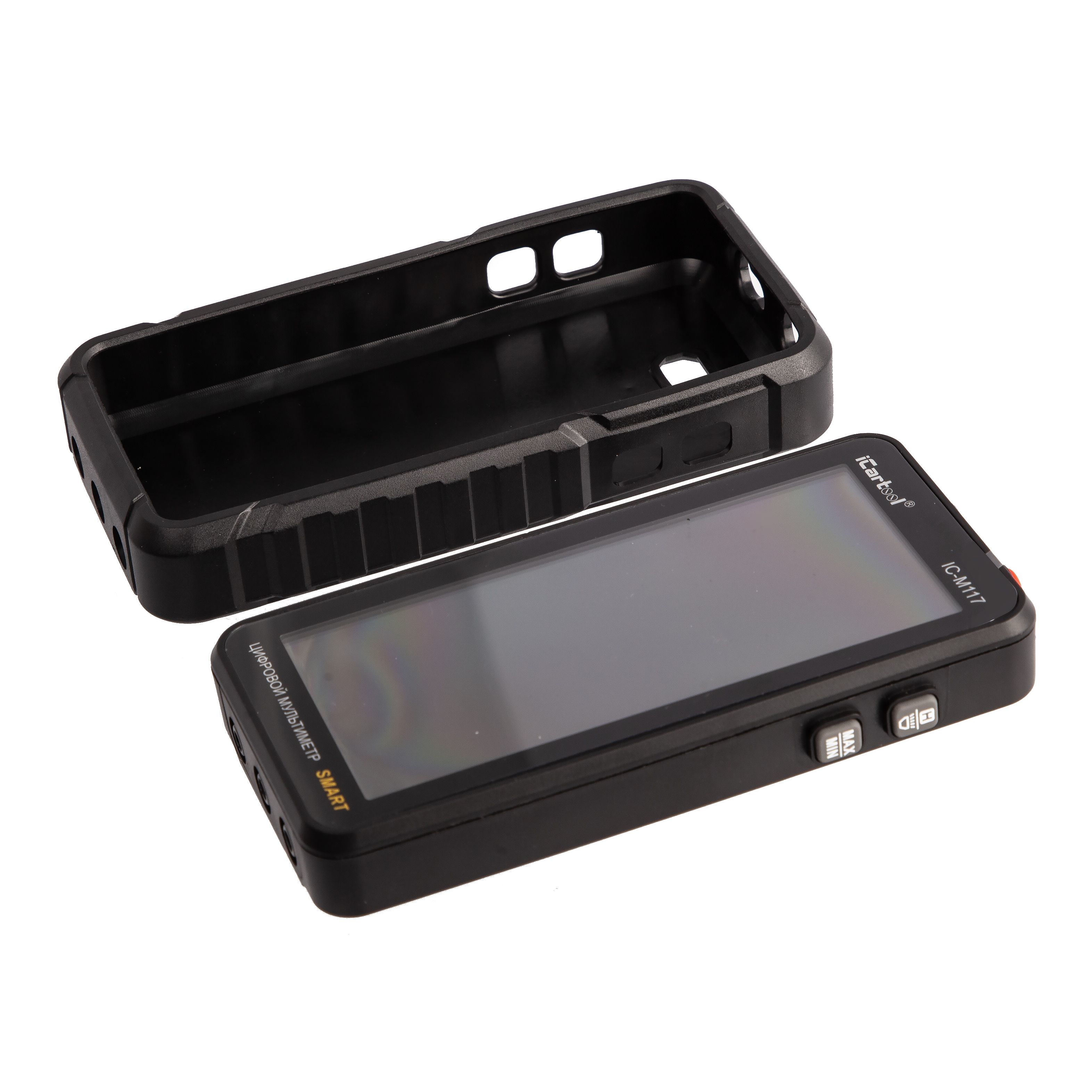

- защитный чехол;

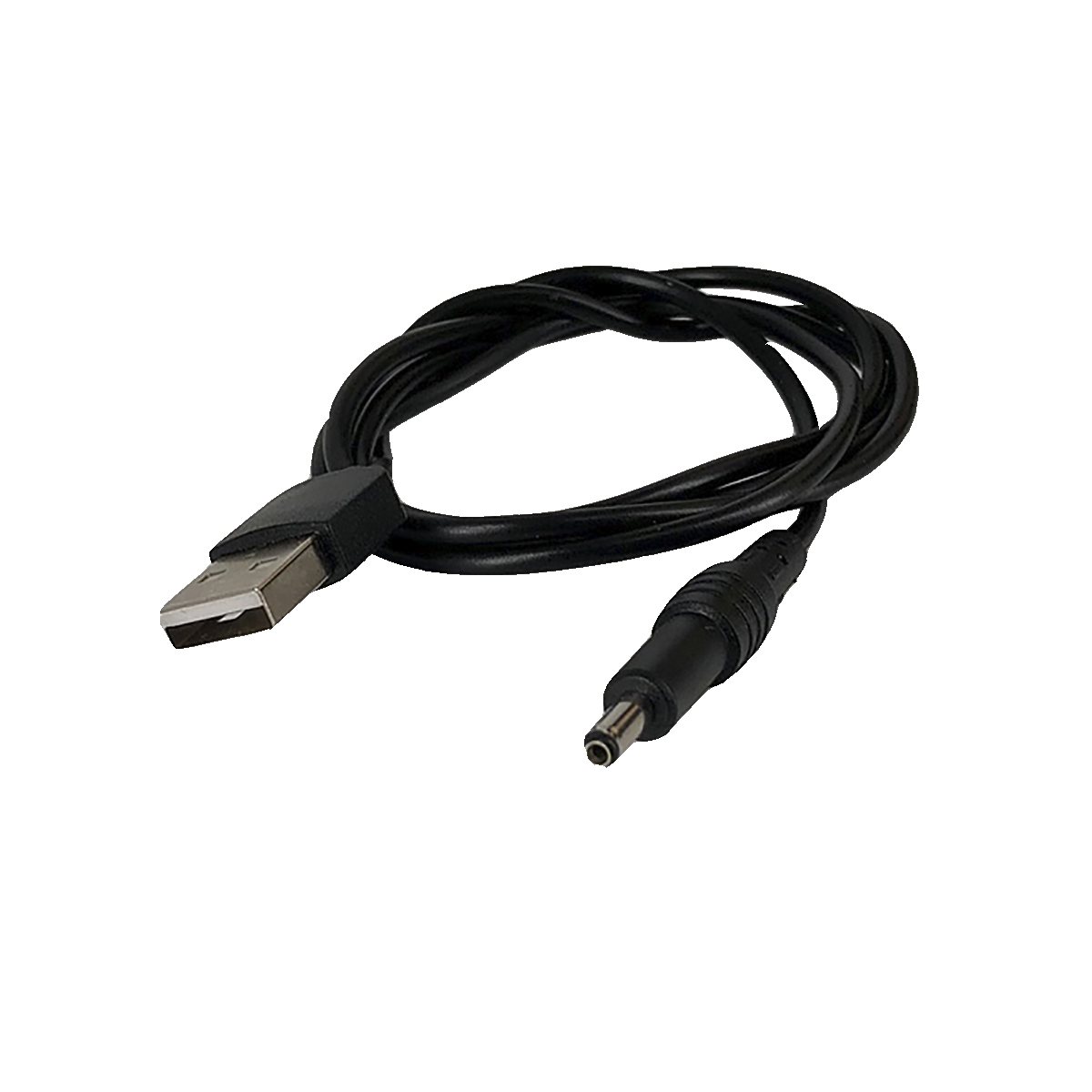

- USB-кабель для зарядки.

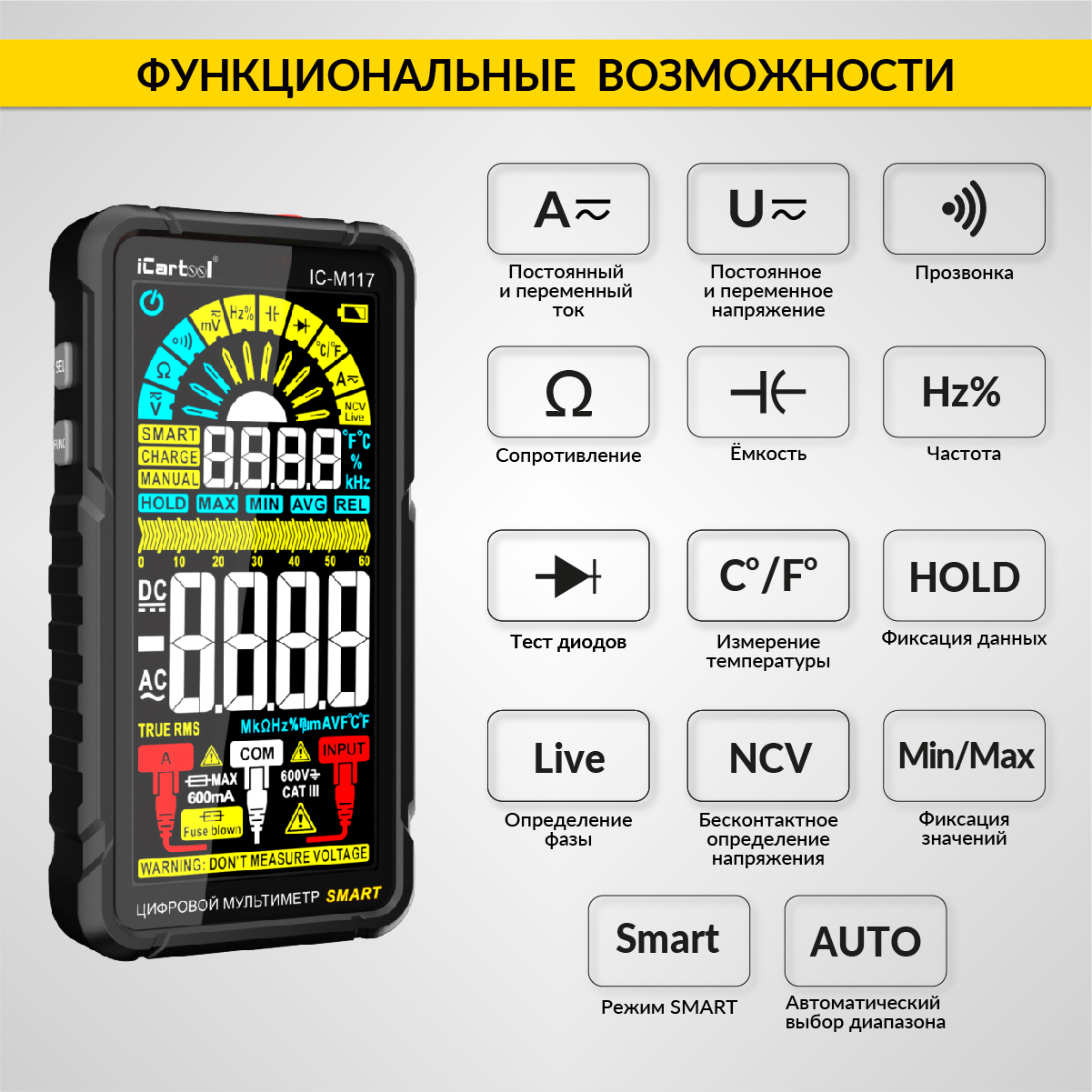

Что измеряет

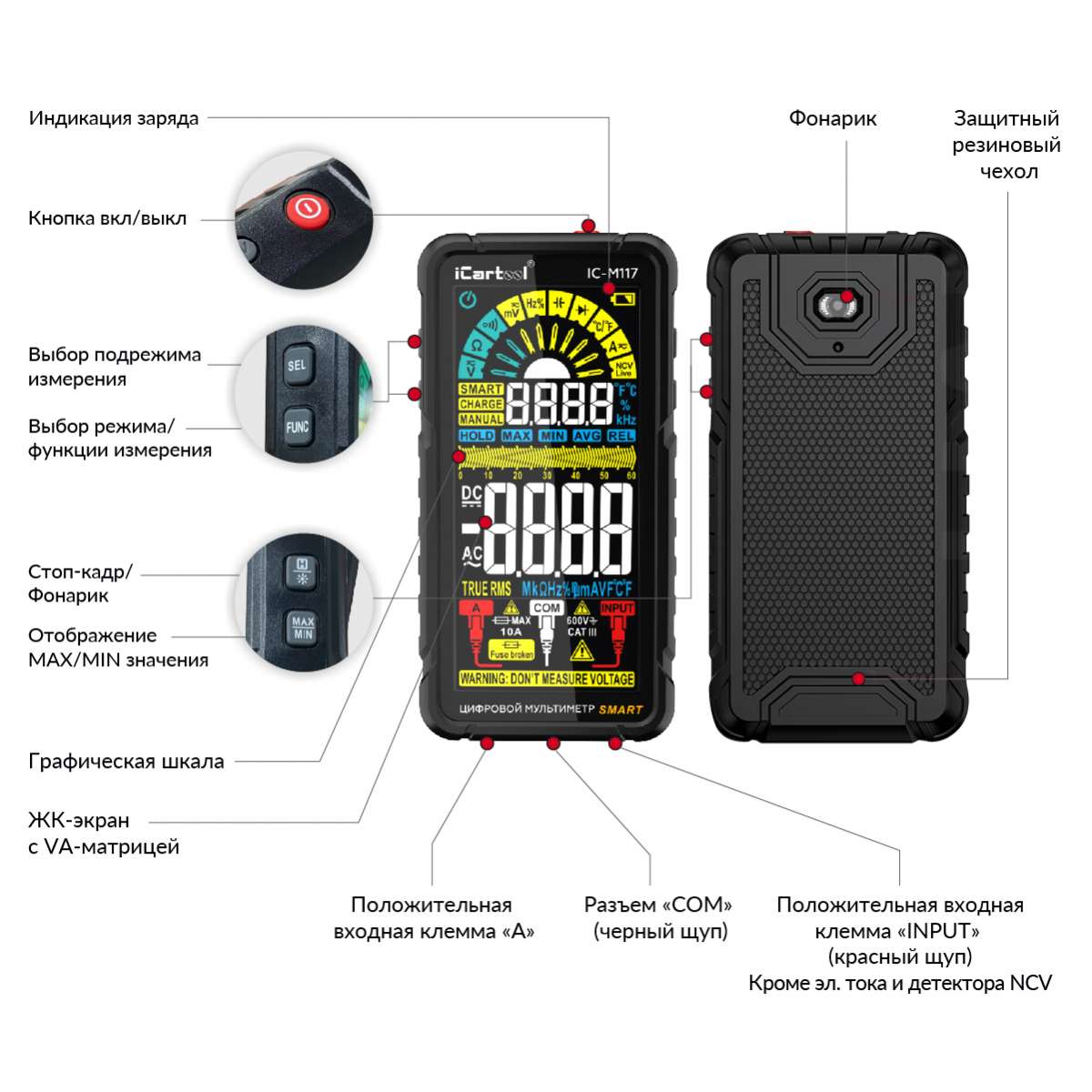

![skhema-AS_KT_IC_M117-RICH_15[1].jpg skhema-AS_KT_IC_M117-RICH_15[1].jpg](/upload/medialibrary/151/vh2pma3ab102utbdnl0zy1rxbn7coext/skhema_AS_KT_IC_M117_RICH_15_1_.jpg)
| Величина | Пределы | Погрешность |
|---|---|---|
| Постоянное напряжение | 600 мВ / 6 / 60 / 600 В | ±(0,5% + 3) |
| Переменное напряжение | 600 мВ / 6 / 60 / 600 В | ±(0,8% + 3) |
| Постоянный и переменный ток | 600 мА / 6 А | ±(1,2% + 3) |
| Постоянный и переменный ток | 10 А | ±(1,8% + 3) |
| Сопротивление | 600 Ом – 6 МОм | ±(1,0% + 5) |
| Сопротивление | 60 МОм | ±(1,5% + 10) |
| Ёмкость | 6 нФ – 60 мФ | от ±(4,0% + 5) до ±(5,0% + 5) |
| Частота | 60 Гц – 10 МГц | ±(1,0% + 3) |
| Коэффициент заполнения | 1–99 % | ±(1,0% + 2) |
| Температура | от −40 до +1000 °C | ±3 °C ниже 0 °C; ±2% или ±2 °C выше 0 °C |
| Прозвонка | звуковой сигнал при сопротивлении до 50 Ом | — |
|
Мультиметр внесен в ГОСРЕЕСТР измерительных средств !!! Мультиметр цифровой iCartool IC-M117 прошел испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99153-26). |
Сравнительные характеристики мультиметров iCartool
| Наименование | ||||||
| Режим Smart | + | + | + | + | + | + |
| Измерение TrueRMS | + | + | +, 40 Гц – 1 кГц | +, 40 Гц – 1 кГц | + | |
| Постоянное/переменное напряжение | + | + | + | + | + | + |
| Постоянный ток | + | + | + | |||
| Переменный ток | + | + | + | |||
| Сопротивление | + | + | + | + | + | + |
| Определение емкости | + | + | + | + | + | |
| Измерение частоты | + | + | + | + | + | |
| Прозвонка | Световая и звуковая индикация | Световая и звуковая индикация | Световая и звуковая индикация | Звуковая индикация | Световая и звуковая индикация | Световая и звуковая индикация |
| Диодный тест | + | + | + | + | + | |
| Live тест | + | + | + | + | + | |
| Бесконтактный поиск напряжения NCV | Световая и звуковая индикация | Световая и звуковая индикация | Световая и звуковая индикация | Звуковая индикация | Световая и звуковая индикация | |
| Измерение температуры | + | + | ||||
| Стоп-кадр HOLD | + | + | + | + | + | + |
| Сохранение MAX значения | + | + | + | |||
| Сохранение MIN значения | + | + | + | |||
| Аналоговая шкала | + | + | +, 50 сегментов | + | ||
| Подсветка дисплея | + | + | + | |||
| Подсветка разъемов щупов | + | + | ||||
| Автовыключение | через 15 мин, отключается | + | + | через 15 мин, отключается | через 15 мин, отключается | через 15 мин, отключается |
| Индикатор разряженной батареи | + | + | + | + | + | + |
| Фонарик | + | + | + | + | + | + |
| Защитный полимерный кожух | + | + | ||||
| Последовательность фаз | + | |||||
| Технические характеристики | ||||||
| Материал корпуса | АБС-пластик | АБС-пластик, съёмный резиновый чехол | АБС-пластик, прорезиненное покрытие, подставка | АБС-пластик, резиновый чехол | АБС-пластик | АБС-пластик |
| Дисплей | ЖК-дисплей с подсветкой | ЖК-дисплей с подсветкой | ЖК цветной, VA | ЖК цветной, VA | ЖК | ЖК цветной, VA |
| Разрядность шкалы | 4000 отсчетов | 6000 отсчетов | 10 000 отсчетов, макс. показание 9999 | 6000 отсчетов | 4000 отсчетов | 4000 отсчетов |
| Выбор пределов | автоматический | автоматический | автоматический и ручной (RANGE) | автоматический | автоматический | автоматический |
| Размер экрана | 42*48 мм | 50,8*40,6 мм | 52*72 мм | 62*122 мм | ||
| Рейтинг безопасности | CAT III 600 V, двойная изоляция; IEC 61010-1 | CAT III 600 V; EN61010-2-030, EN61010-2-033, EN61326-1 | CAT III 1000 V, CAT IV 600 V; EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1 | CAT III 600 V | CAT II 600 V | CAT III 600 V, двойная изоляция |
| Время выборки | около 3 раз/секунду | около 3 раз/секунду | около 3 раз/секунду | около 3 раз/секунду | около 3 раз/секунду | около 3 раз/секунду |
| Постоянное напряжение | 400 мВ/4 В/40 В/400 В/600 В ±(0.5% + 3) | 60 мВ/600 мВ/6 В/60 В/600 В ±(0.5% + 3) | 99.99 мВ/999.9 мВ/9.999 В/99.99 В/999.9 В ±(0.5% + 3) | 600 мВ/6 В/60 В/600 В ±(0.5% + 3) | 4 В/40 В/400 В/600 В ±(1,0% + 5) | 4 В/40 В/400 В/600 В ±(0.5% + 3) |
| Переменное напряжение | 4 В/40 В/400 В/600 В ±(0.8% + 3) | 60 мВ/600 мВ/6 В/60 В/600 В ±(1% + 3) | 99.99 мВ/999.9 мВ/9.999 В/99.99 В/750 В ±(0.8% + 3) | 600 мВ/6 В/60 В/600 В ±(0,8% + 3) | 4 В/40 В/400 В/600 В ±(1,2% + 5) | 4 В/40 В/400 В/600 В ±(1.0% + 3) |
| Постоянный ток | 6000 мкА/60 мА/600 мА ±(1.2% + 5) | 9.999 мА/99.99 мА/600 мА: ±(0,8% + 3) 9.999 А ±(1,2% + 3) | 600 мА/6 А ±(1.2% + 3) 10 А ±(1.8% + 3) | |||
| Переменный ток | 6000 мкА/60 мА/600 мА ±(1.5% + 5) | 9.999 мА/99.99 мА/600 мА ±(0.8% + 3) 9.999 А ±(1,2% + 3) | 600 мА/6 А ±(1.2% + 3) 10 А ±(1.8% + 3) | |||
| Сопротивление | 400 Ом/4 кОм/40 кОм/400 кОм/4 МОм ±(1.0% + 5) 40 МОм ±(1.5% + 10) | 600 Ом/6 кОм/60 кОм/600 кОм ±(1.0% + 5) 6 МОм/60 МОм ±(1.0% + 5) | 999.9 Ом/9.999 кОм/99.99 кОм/999.9 кОм/9.999 МОм ±(1.0% + 5) 99.99 МОм ±(2.0% + 10) | 600 Ом/6 кОм/60 кОм/600 кОм/6 МОм ±(1.0% + 5) 60 МОм ±(1.5% + 10) | 4 кОм/40 кОм/400 кОм/4 МОм/40 МОм ±(1,2% + 5) | 400 Ом/4 кОм/40 кОм/400 кОм/4 МОм/40 Мом ±(1.0% + 5) |
| Ёмкость | 4 нФ/40 нФ/400 нФ/4 мкФ/40 мкФ/400 мкФ/4 мФ ±(4.0% + 5) | 6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ ±(4.0% + 5) 6 мФ/60 мФ ±(4.0% + 5) | 9.999 нФ/99.99 нФ/999.9 нФ/9.999 мкФ/99.99 мкФ/999.9 мкФ ±(4.0% + 3) 9.999 мФ/99.99 мФ ±(5.0% + 5) | 6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ/6 мФ/60 мФ от ±(4,0% + 5) до ±(5,0% + 5) | 40 нФ/400 нФ/4 мкФ/40 мкФ/400 мкФ/4 мФ ±(4.0% + 5) | |
| Частота | 4 Гц//40 Гц/400 Гц/4 кГц/40 кГц/400 кГц/4 МГц ±(1.0% + 3) | 10 Гц/100 Гц/1000 Гц/10 кГц/100 кГц/1000 кГц/10 МГц ±(1.0% + 5) | 99.99 Гц/999.9 Гц/9.999 кГц/99.99 кГц/999.9 кГц/9.999 МГц ±(1.0% + 3) | 60 Гц/600 Гц/6 кГц/60 кГц/600 кГц/6 МГц/10 МГц ±(1.0% + 3) | 40 Гц/400 Гц/4 кГц/40 кГц/400 кГц/4 МГц ±(1.0% + 3) | |
| Коэффициент заполнения | 1~99% ±(3.0% + 5) | 1~99% ±(1.0% + 2) | 1~99% ±(1,0% + 2) | |||
| Диапазон измерения температуры | -40 °C~1000 °C -40 °F~1832 °F | -40 °C~1000 °C -40 °F~1832 °F | ||||
| Источник питания | 2*1,5В тип AAА | 2*3В, тип CR2032 | Li-ion 3,7 В, 1200 мАч; зарядка по USB 5 В, 1 А — около 3 ч | Li-ion 3,7 В, 1200 мАч; зарядка по USB 5 В, 1 А — около 3 ч | 2*1,5В тип AAА | 2*1,5В тип AAА |
| Рабочая температура | от 0 до +40 °C | от 0 до +40 °C | от 0 до +40 °C | от 0 до +40 °C | ||
| Размер изделия | 65x20х125 мм | 68x19х133 мм | 83x30x167 мм | 74x26x146 мм | 58x26x118 мм | 206x30x30 мм |
| Вес изделия | 130 г | 150 г | 275 г | 220 г | 125 г | 75 г |
| Госреестр СИ | № 99153-26 | № 99153-26 | № 99153-26 | № 99153-26 | № 99153-26 | № 99153-26 |
| Гарантия | 36 мес., кроме щупов | 36 мес., кроме щупов | 36 мес., кроме щупов | 36 мес., кроме щупов | 36 мес., кроме щупов | 36 мес., кроме щупов |
Вопросы и ответы
Можно ли найти ток утечки АКБ?
Да. На пределе 600 мА ток виден с шагом 0,1 мА, дальше идут пределы 6 и 10 А.
Сколько работает без подзарядки?
8–12 часов замеров подряд, а с автовыключением в простое — от одной до нескольких недель ежедневной работы. Зарядка от USB 5 В, 1 А длится около 3 часов.
Как найти утечку тока в машине?
Выключите зажигание и все потребители, снимите клемму с «минуса» АКБ. Вставьте красный щуп в гнездо «А» — прибор сам перейдёт на ток — и подключите его в разрыв между клеммой провода и «минусом» батареи. Подождите, пока блоки уснут, и сравните ток с нормой для своей машины.
Как измерить температуру?
Вставьте термопару из комплекта в гнёзда, кнопками FUNC и SEL выберите температуру и прижмите кончик к детали. Результат выводится в °C или °F, диапазон — от −40 до +1000 °C.
Как начать работу?

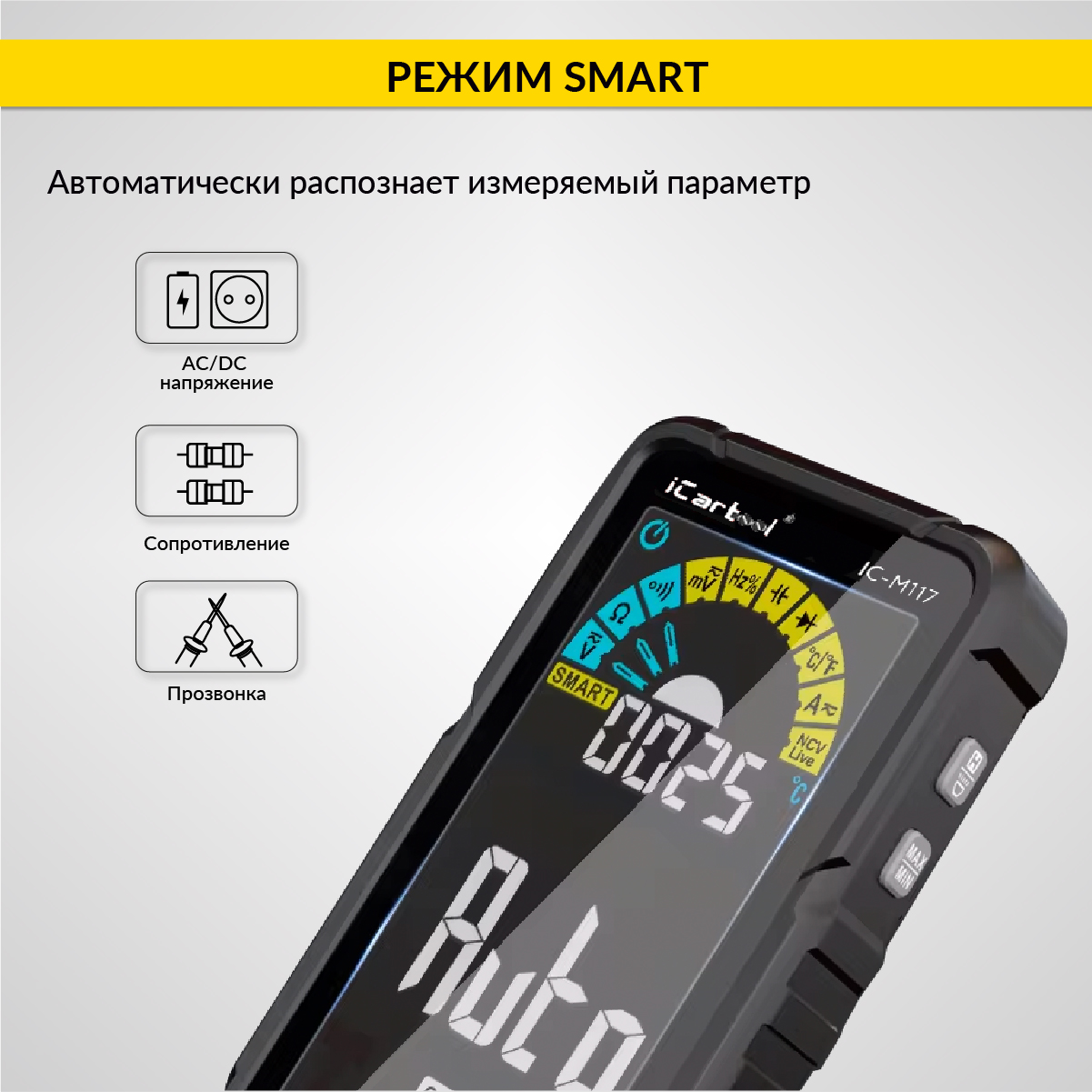

Включите и приложите щупы: напряжение, сопротивление или прозвонку Smart определит сам и подберёт предел. FUNC открывает ручной выбор функций, SEL их перебирает, удержание FUNC около 2 секунд возвращает Smart.
Как проверить аккумулятор?
Включите мультиметр, красный щуп — на «плюс» АКБ, чёрный — на «минус». Smart сам выведет постоянное напряжение, сверьте его с нормой для вашей батареи.
Что даёт True RMS?
Правильное действующее (среднеквадратичное) значение переменного тока и напряжения. Прибор без True RMS усредняет сигнал и не ошибается только на чистой синусоиде, а с True RMS цифры верны и при искажённой форме — у инверторов, импульсных блоков питания, регуляторов. Рабочая полоса — 40 Гц – 1 кГц.
Чем отличается от IC-M116?
У IC-M116 CAT III 1000 В / CAT IV 600 В, напряжение до 1000 В, 10 000 отсчётов и ручной выбор пределов. IC-M117 компактнее и легче — 220 г против 275 г.
Чем отличается от IC-M112?
IC-M117 меряет ток до 10 А и температуру, питается от аккумулятора, термопара идёт в комплекте. IC-M112 тоньше, работает от батареек CR2032 и меряет ток до 600 мА, но с пределом 6000 мкА.
Что если сгорел предохранитель?
На экране появляется FUSE BROKEN, и ток прибор не меряет, пока предохранитель не заменят.
Есть ли микроамперный предел?
Нет. Самый малый предел тока — 600 мА с шагом 0,1 мА.
Где можно работать с CAT III 600 В?
В сети здания от этажного щита до розеток, по EN61010-1. Для ввода в здание и напряжения выше 600 В нужен IC-M116.
Внесён ли в Госреестр СИ?
Да, запись № 99153-26. Мультиметр поставляется без первичной поверки, межповерочный интервал — 2 года.
Какая гарантия?
36 месяцев со дня продажи. Щупы — расходный материал, на них гарантия не распространяется. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
