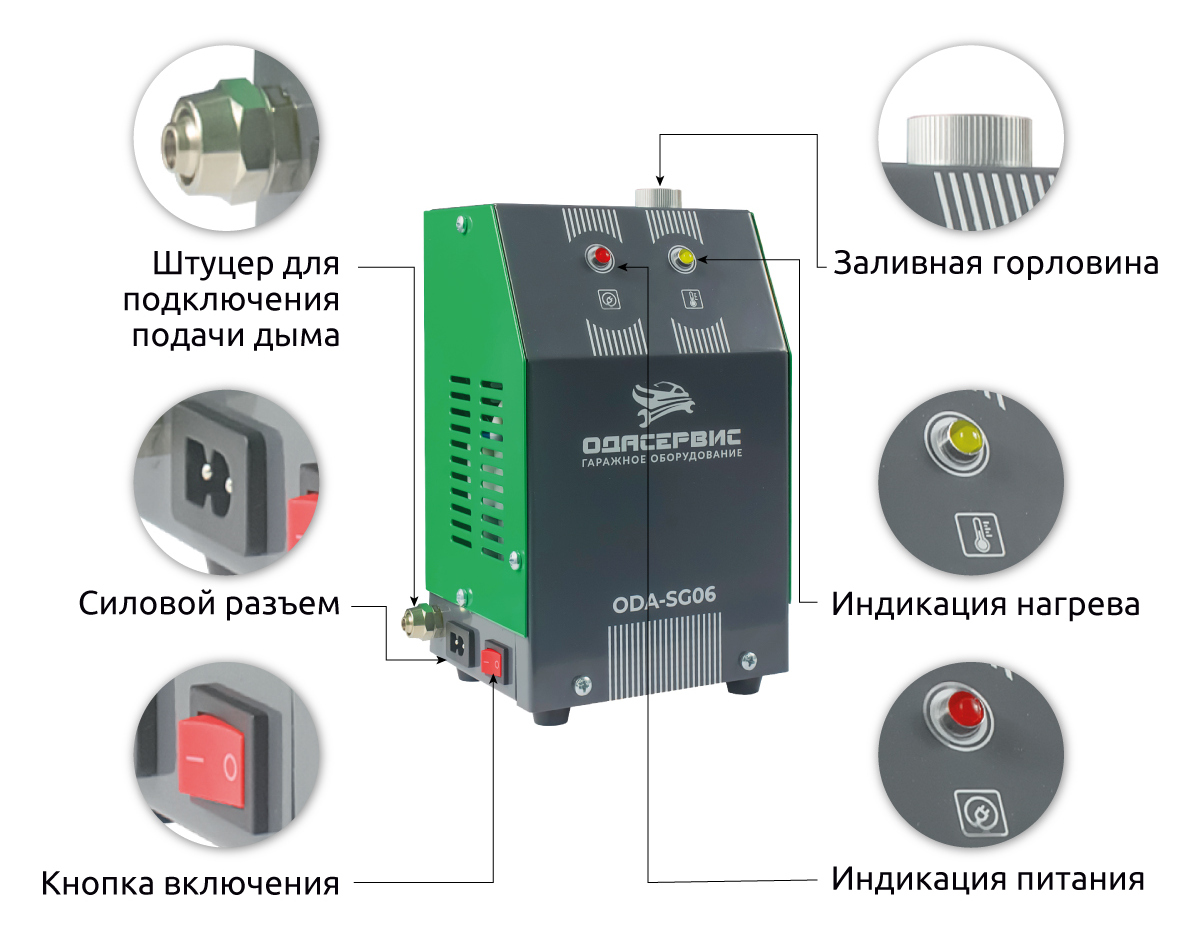

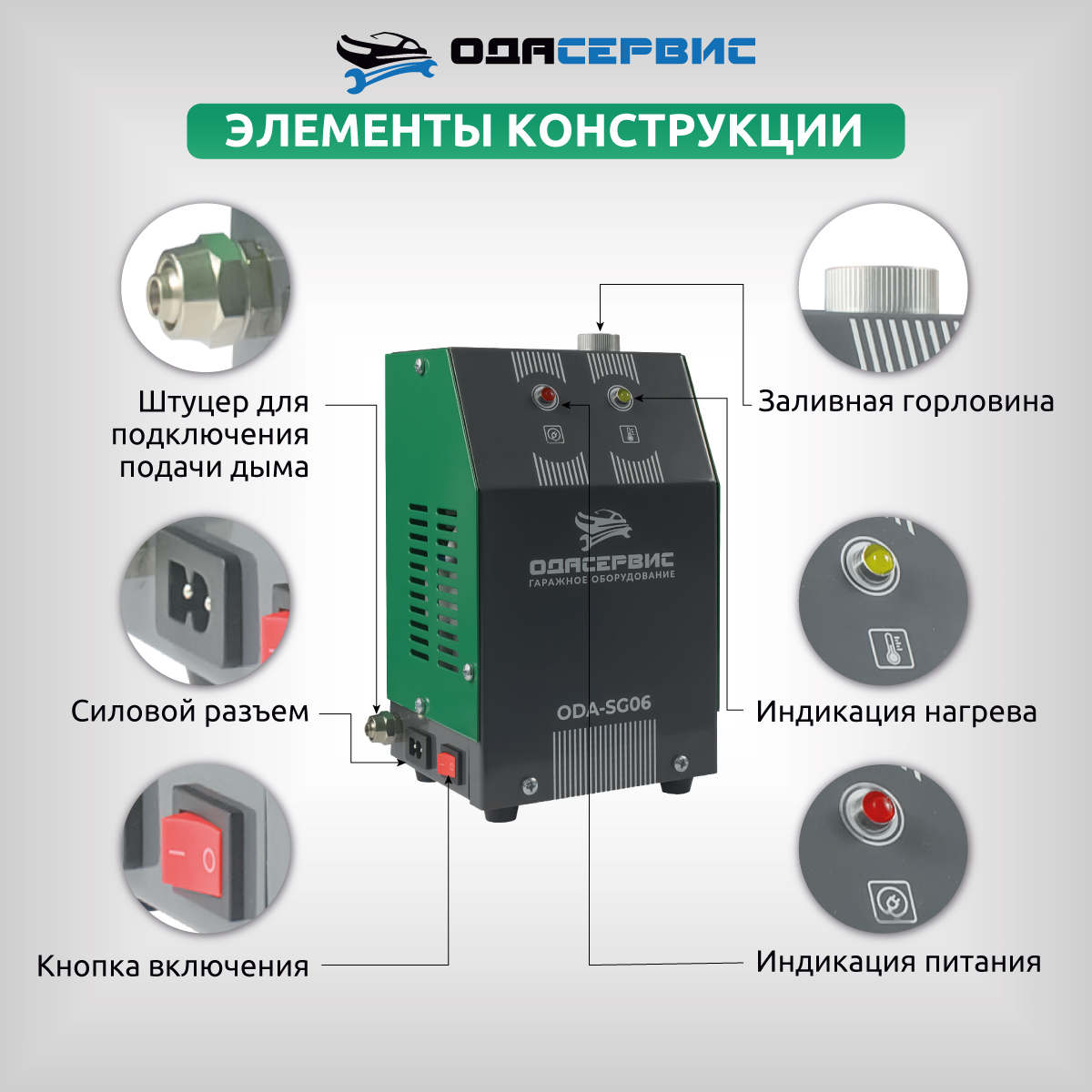

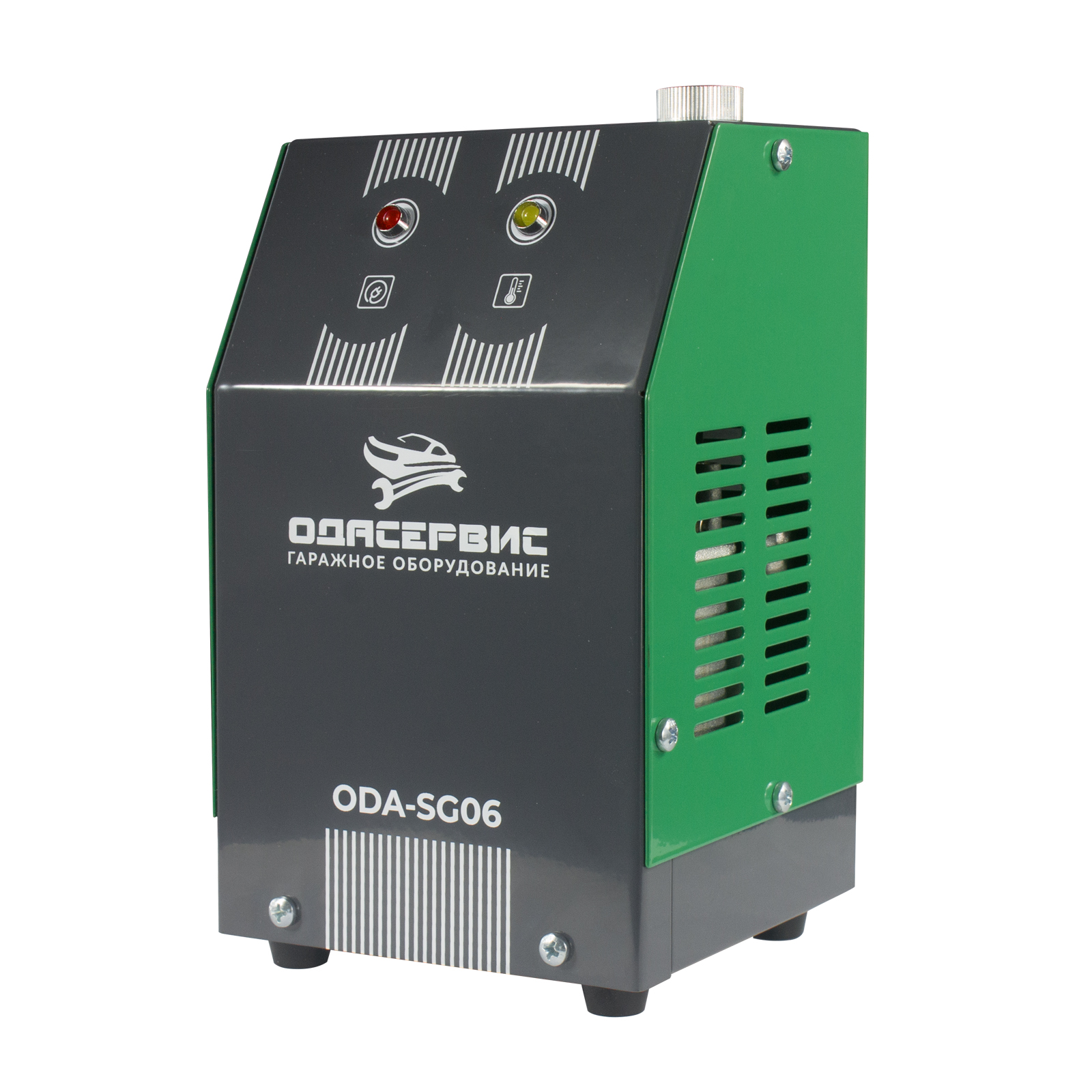

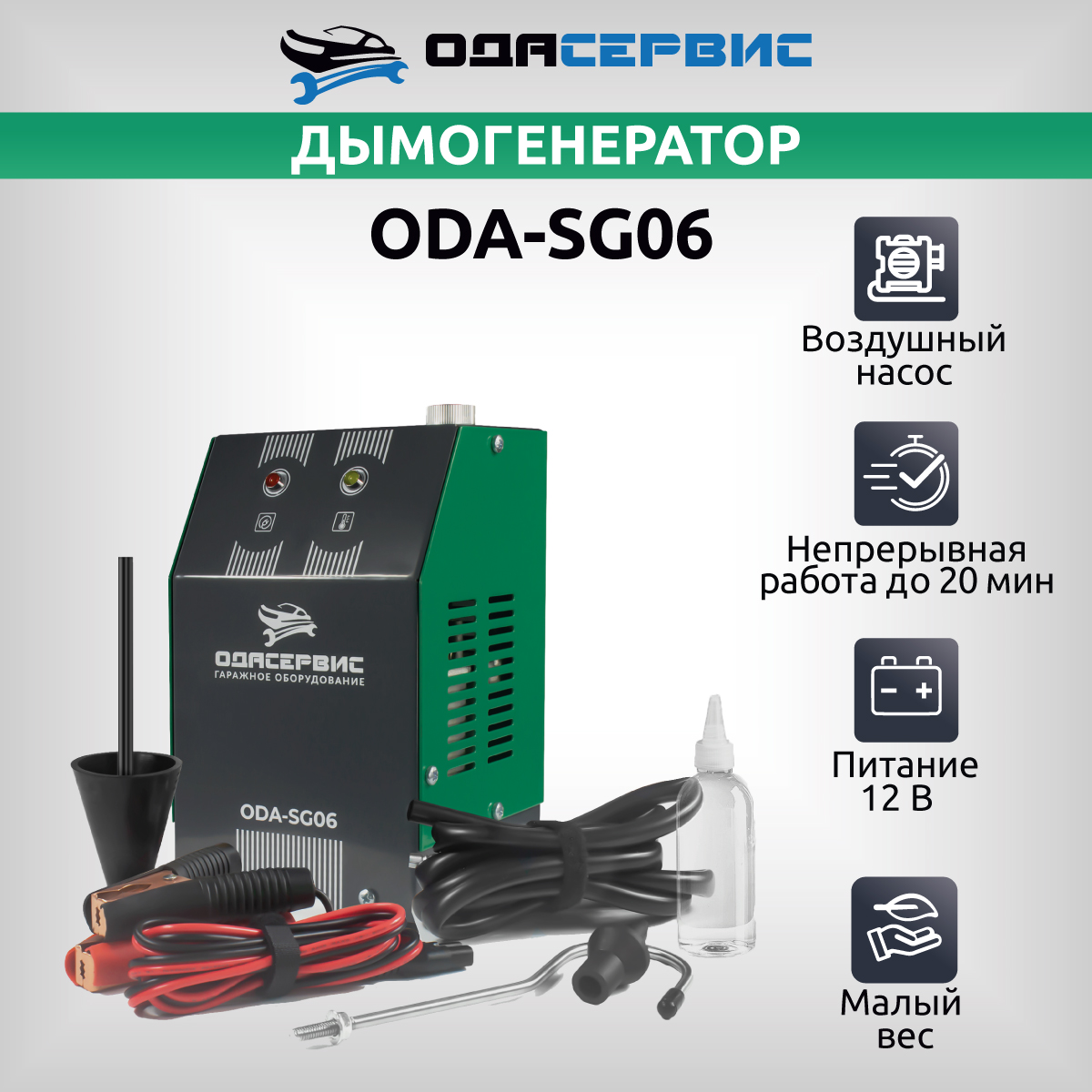

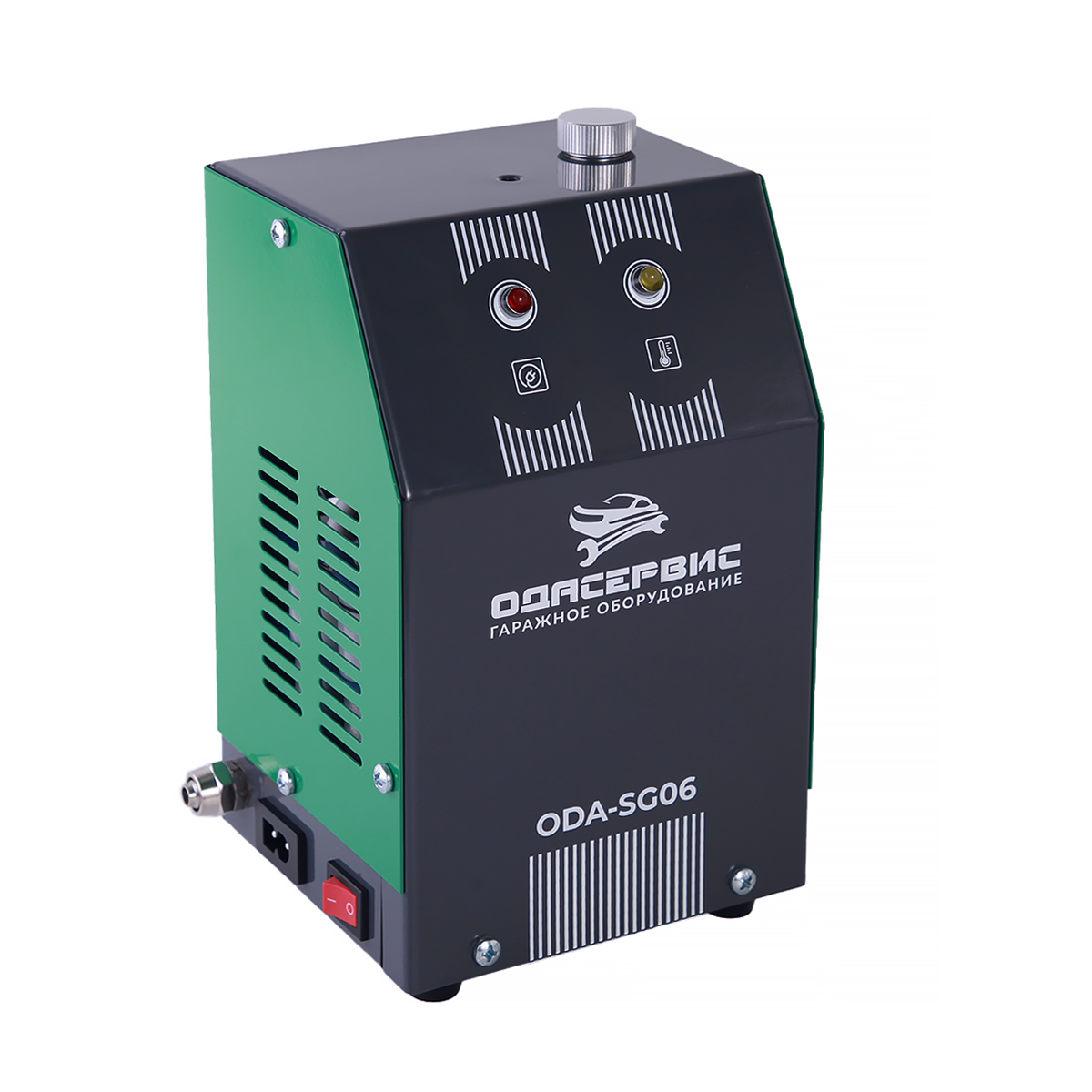

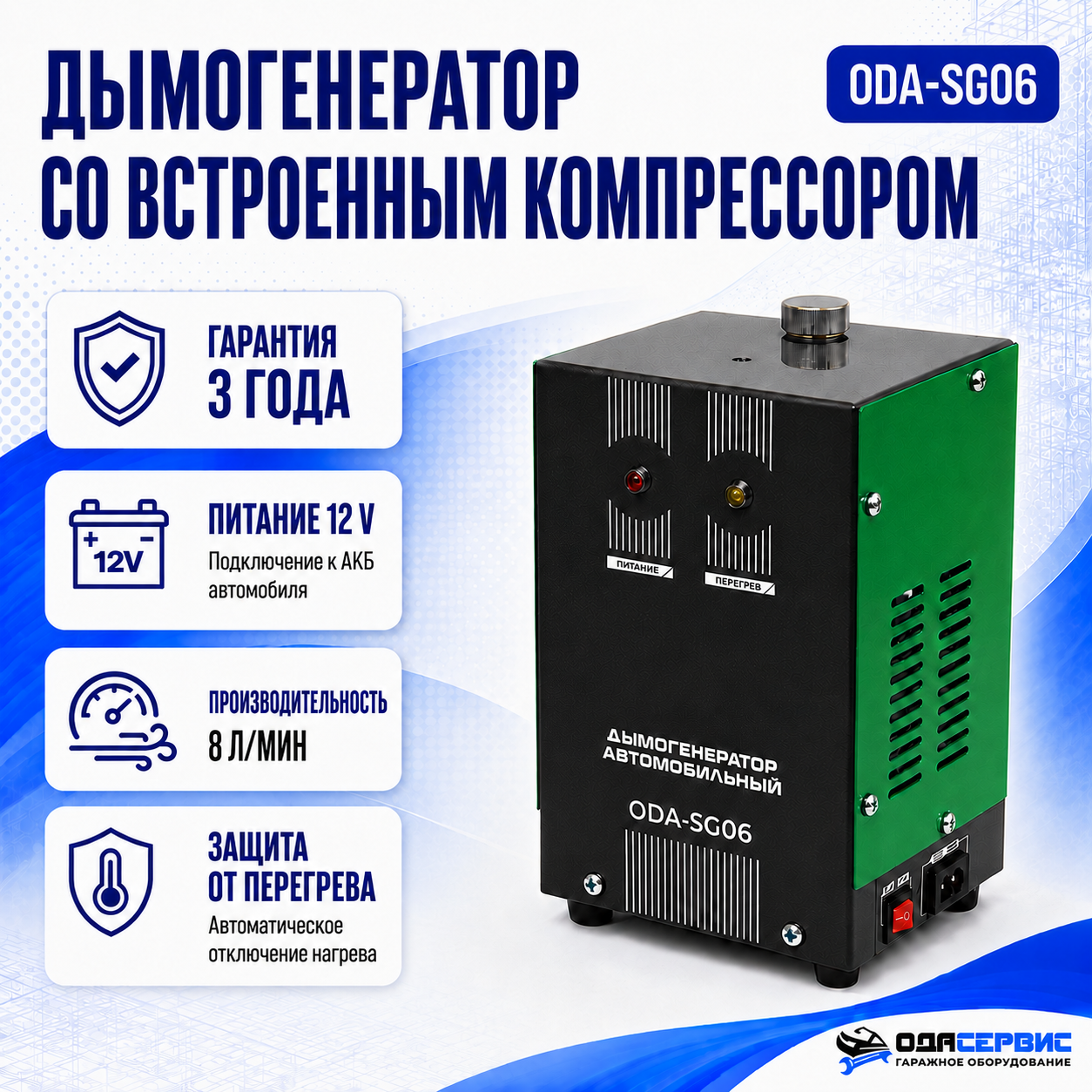

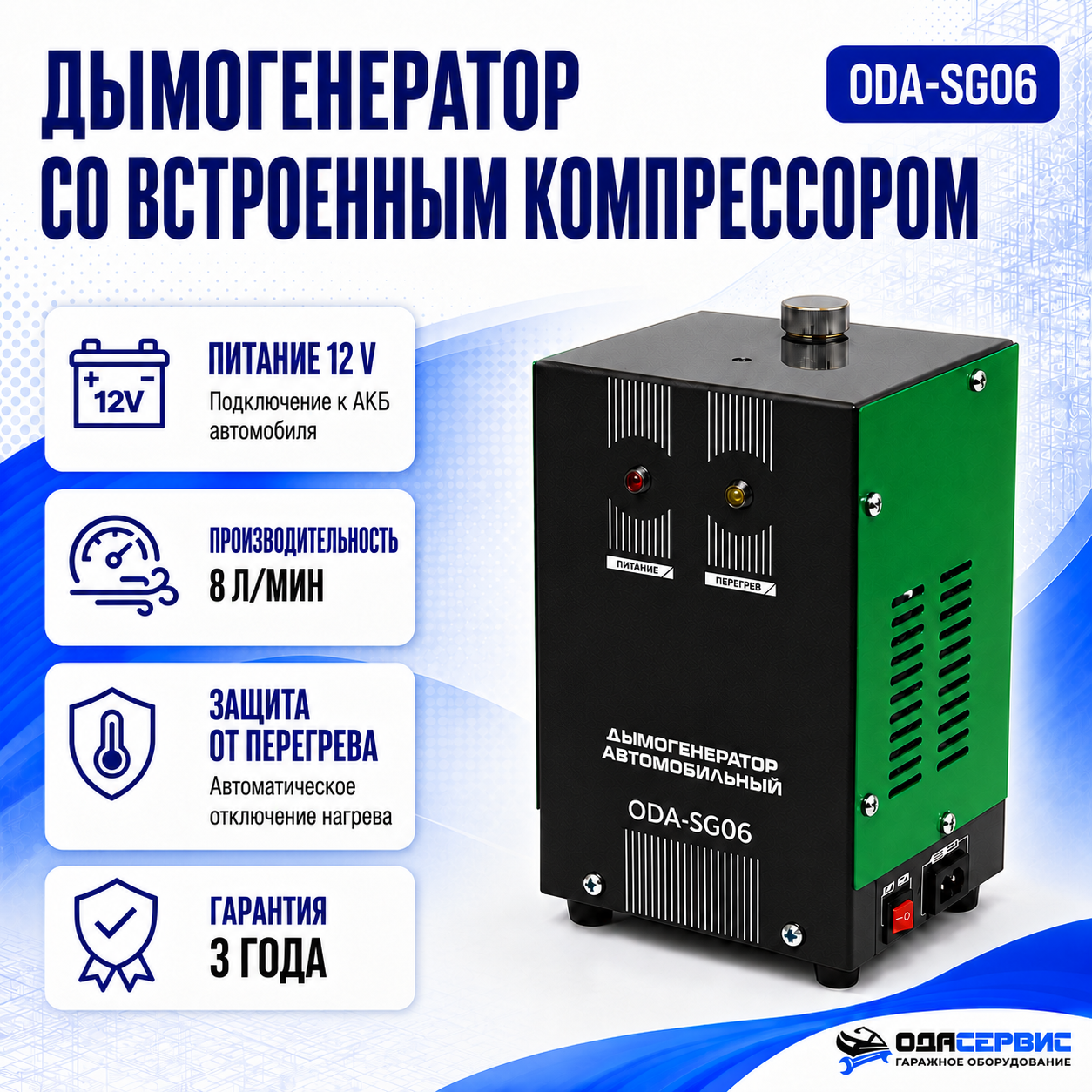

Дымогенератор автомобильный со встроенным компрессором ОДА Сервис ODA-SG06

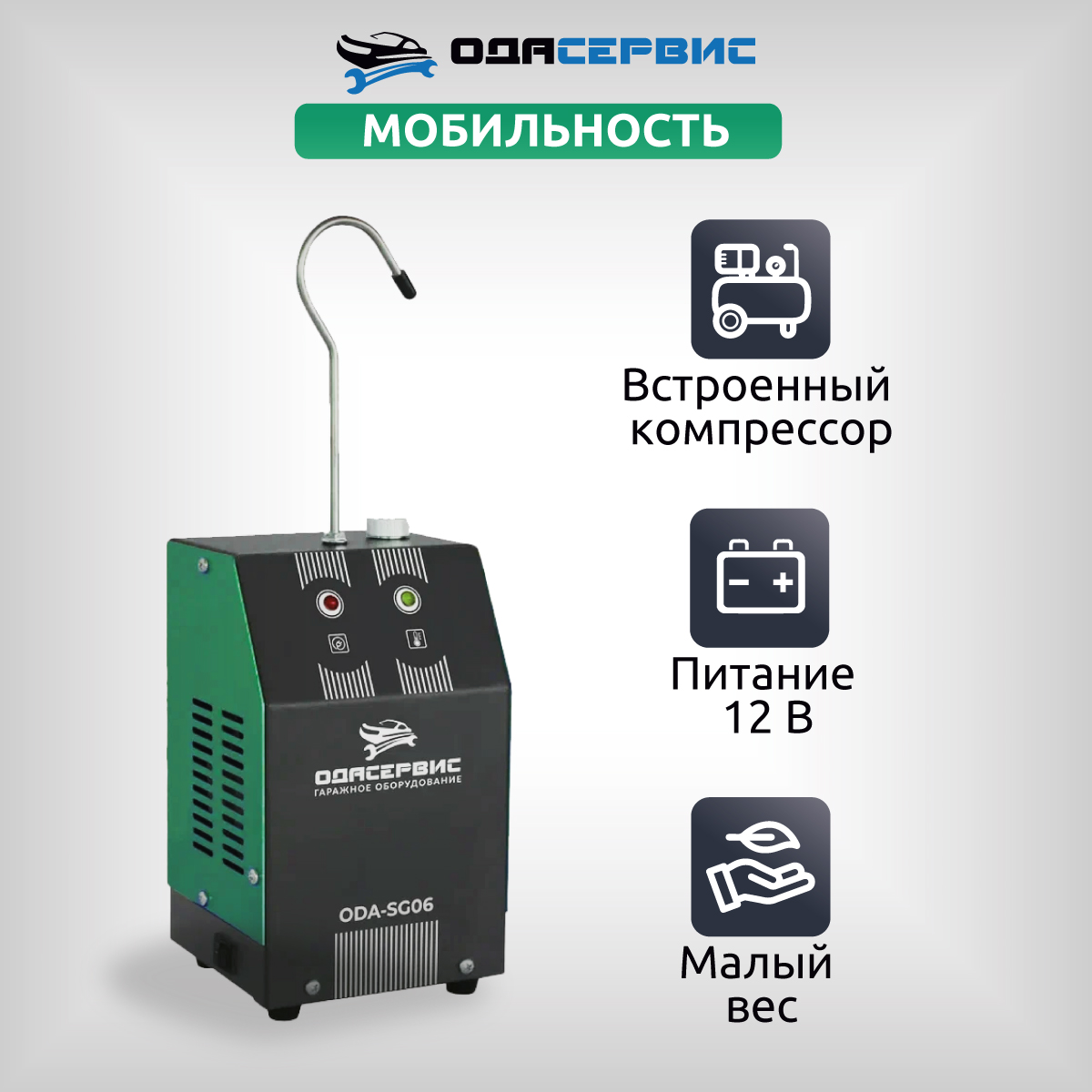

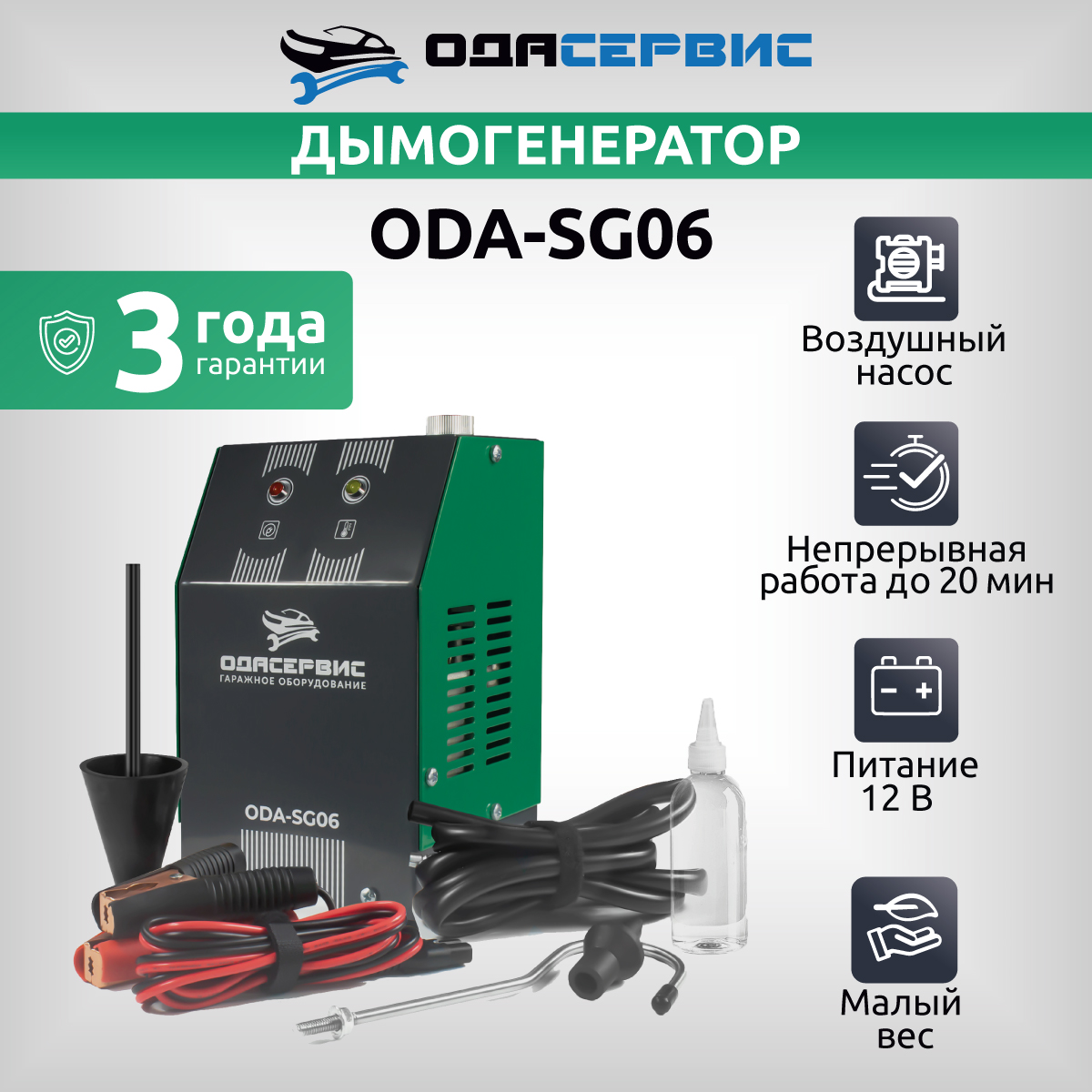

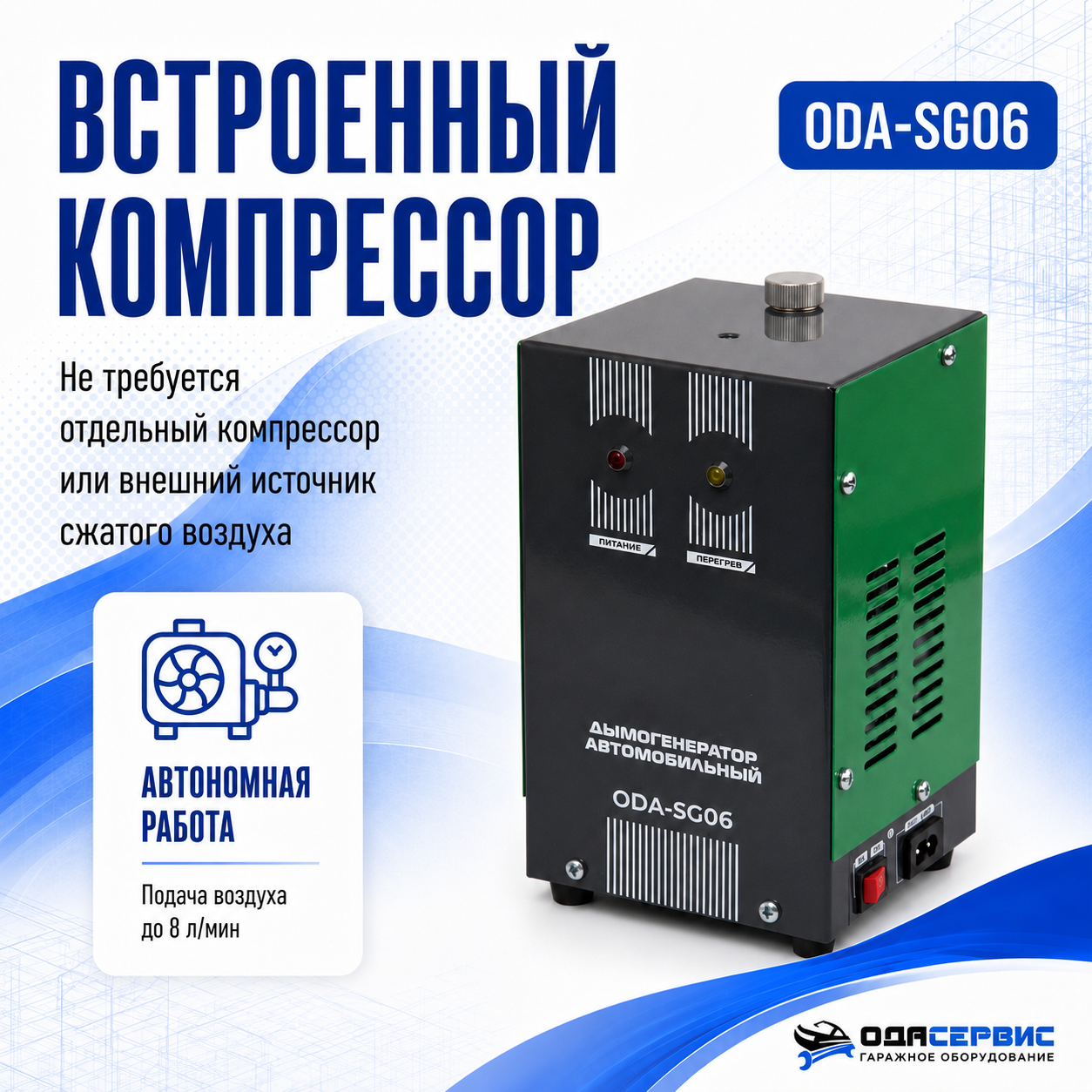

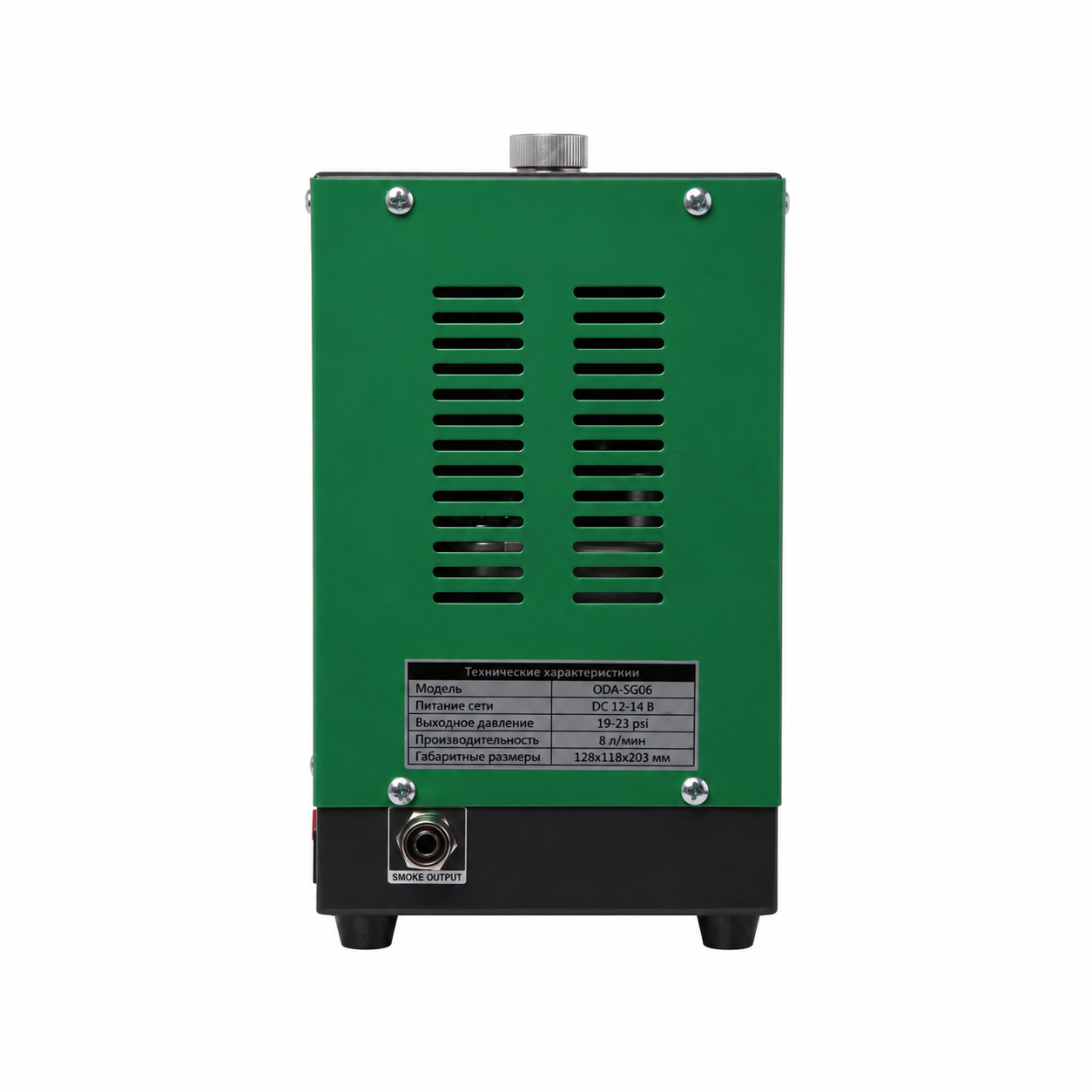

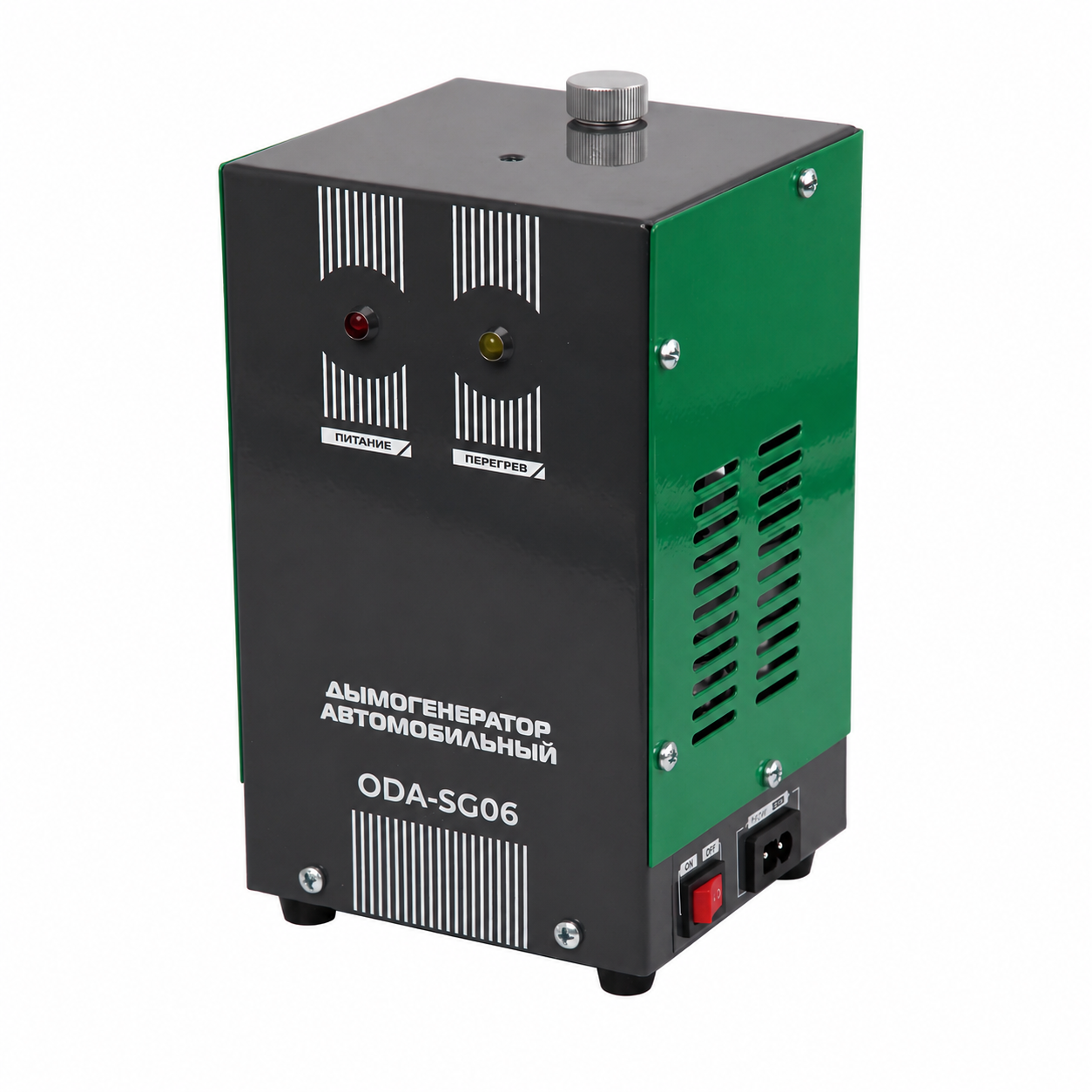

Дымогенератор автомобильный со встроенным компрессором ОДА Сервис ODA-SG06 — дымогенератор с компрессором 8 л/мин в корпусе: для работы хватает автомобильного аккумулятора 12 В, ни пневмолиния, ни розетка 220 В не нужны. Дым идёт под давлением 19–23 psi (около 1,3–1,6 бар), режим один и без настроек.

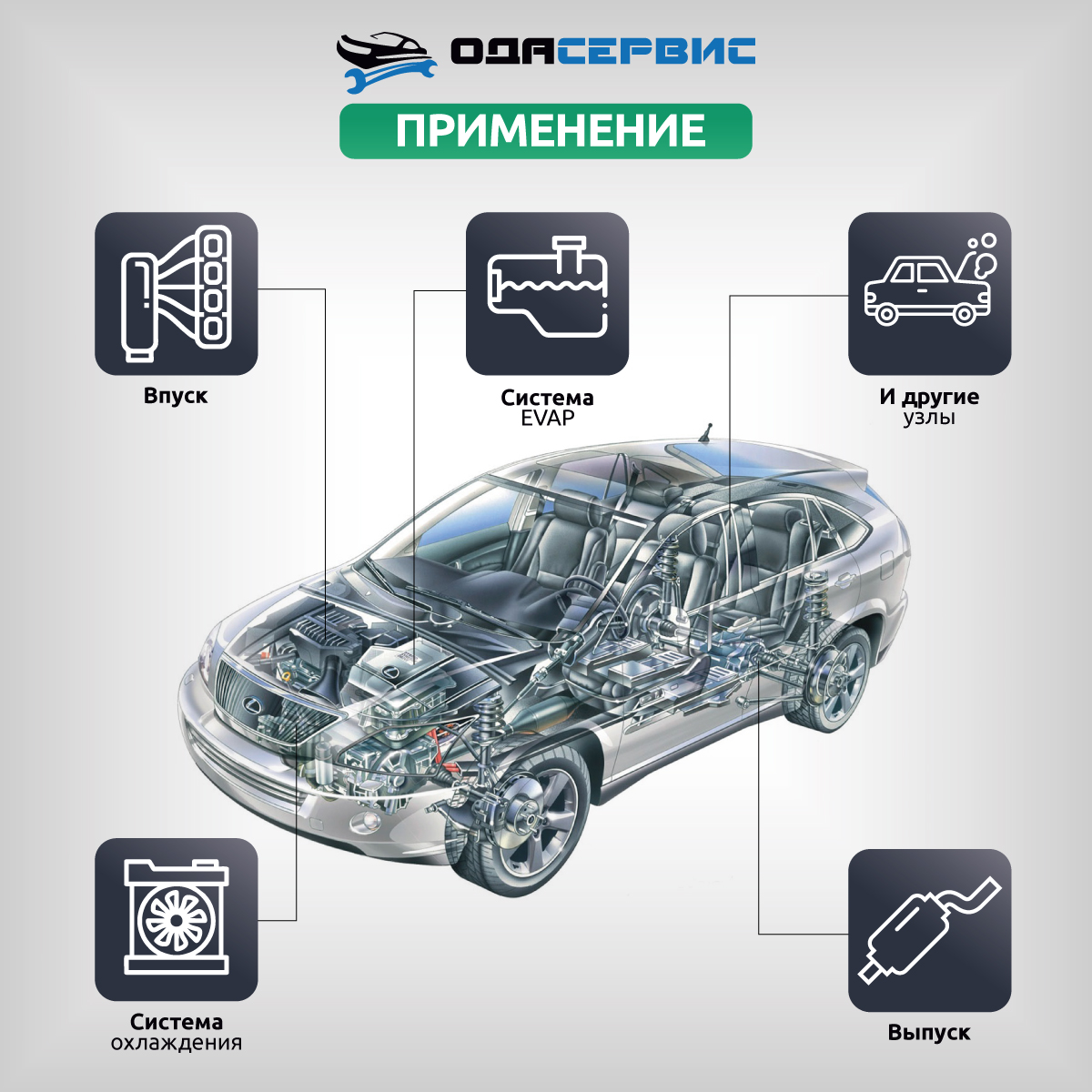

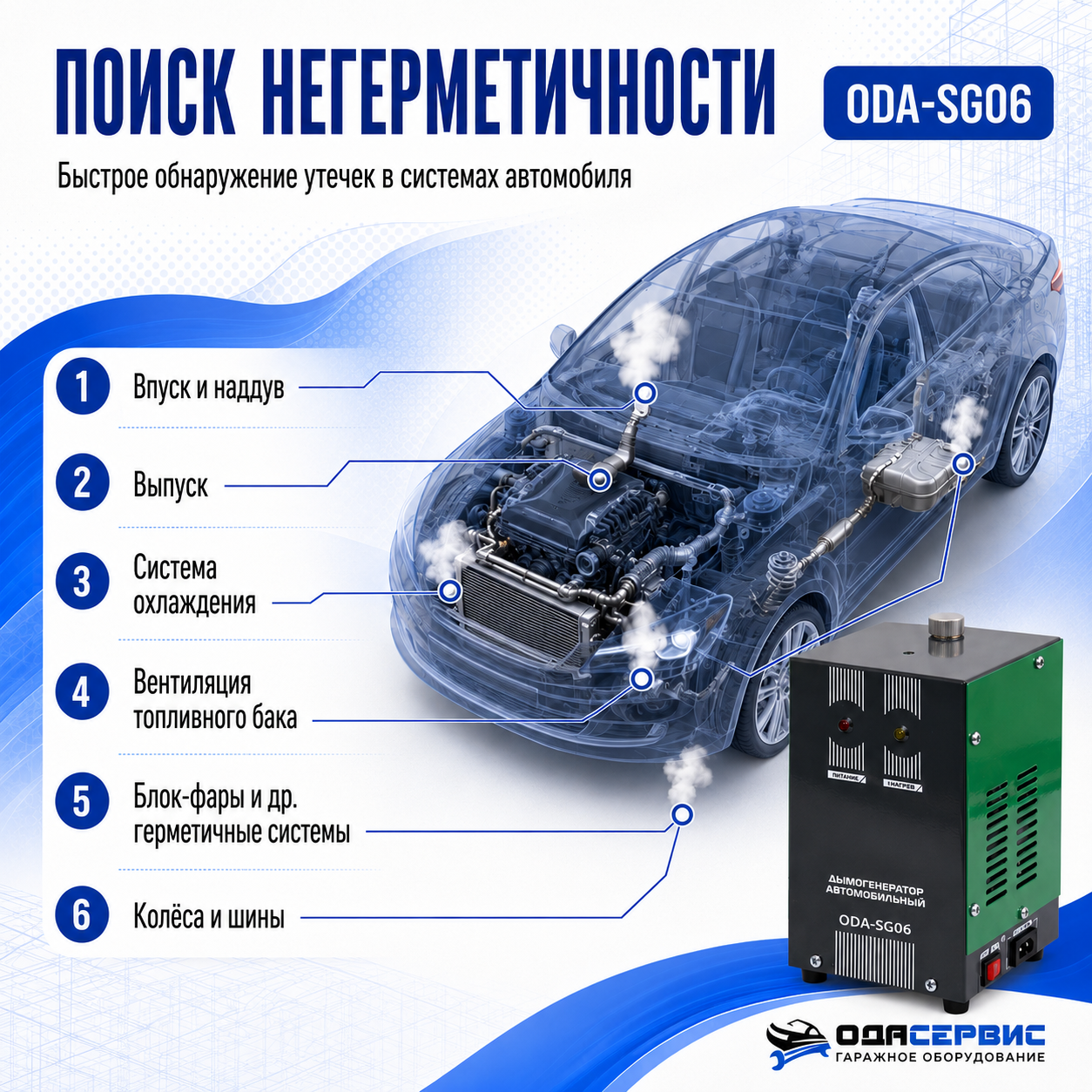

Где пригодится

• впускной тракт и вакуумные шланги — подсос воздуха;
• патрубки турбины, интеркулер, вентиляция картера и система EVAP;
• выпуск, соединения системы охлаждения, корпуса фар и фонарей, колёса, уплотнения дверей, люка и багажника;
• легковые машины, внедорожники, коммерческий транспорт, мотоциклы, снегоходы и водная техника с сетью 12 В;
• дом и мастерская: воздуховоды и вытяжка, дренажные, канализационные и водосточные трубы, ливнёвка, шланги полива, пустые ёмкости, короба и трубопроводы в гараже.

Чем удобна модель

• компрессор 8 л/мин — контур быстро наполняется дымом;

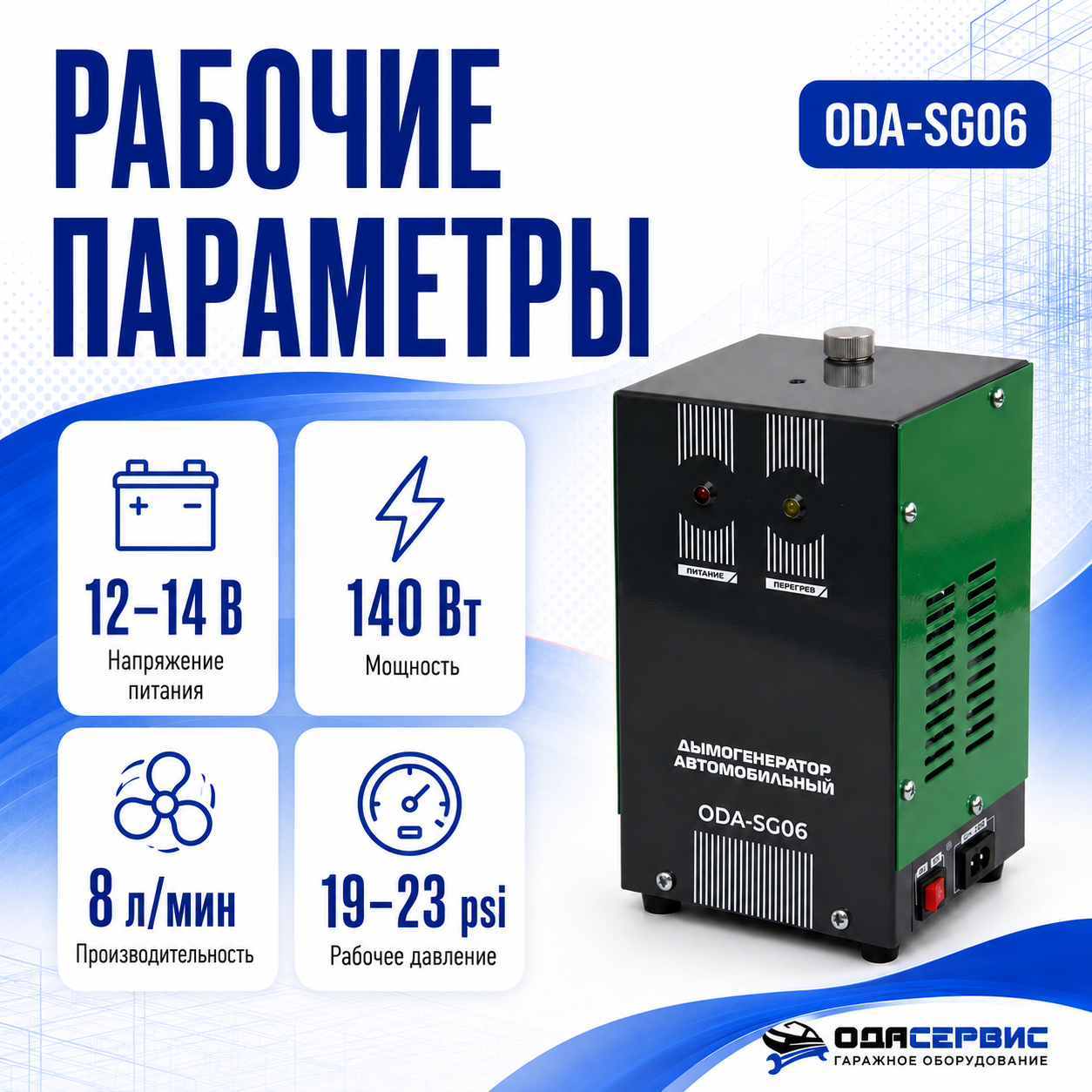

• питание от АКБ 12 В — 12 А, 140 Вт; удобно в гараже и на выезде;
• один режим — включили питание, дождались густого дыма, подключили трубку;

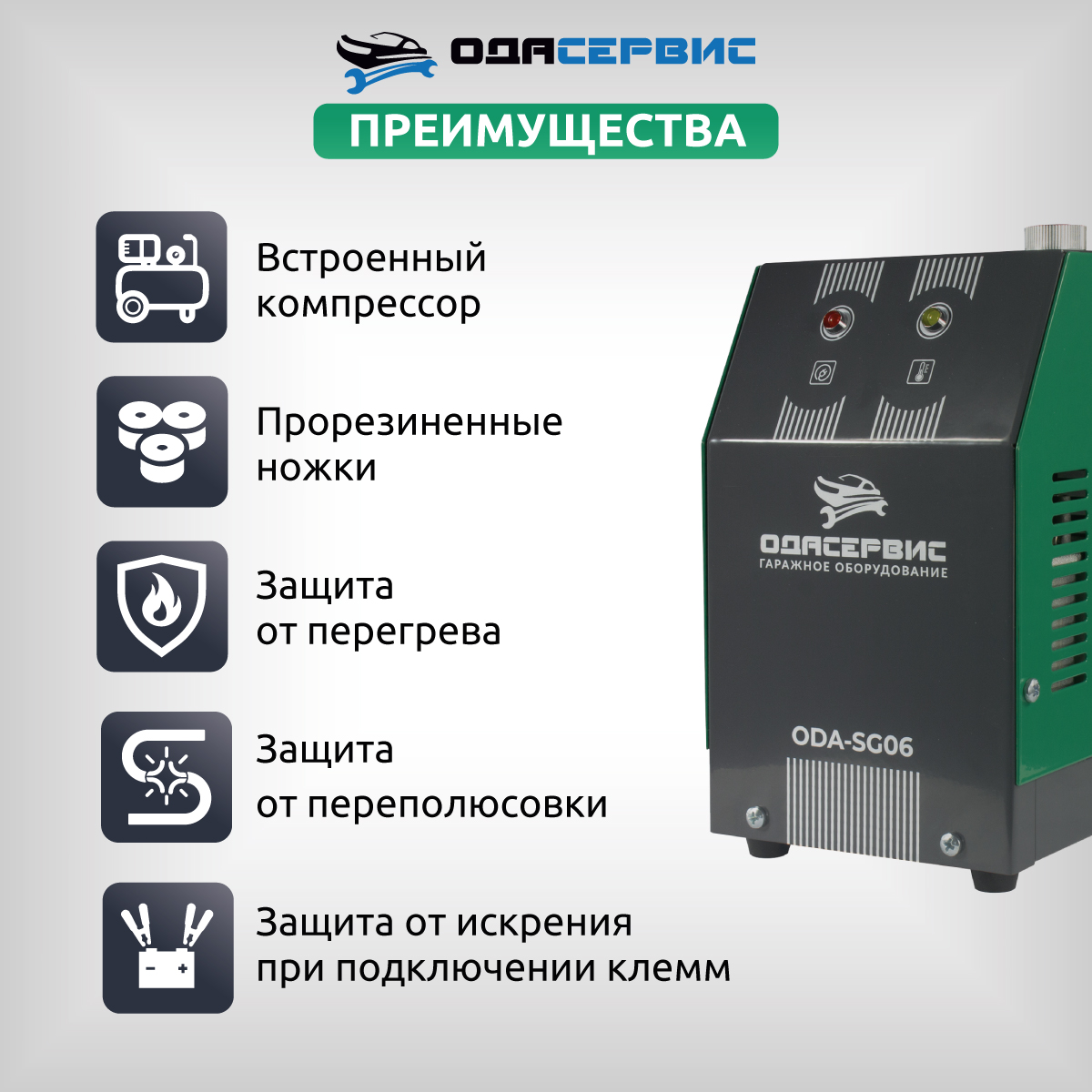

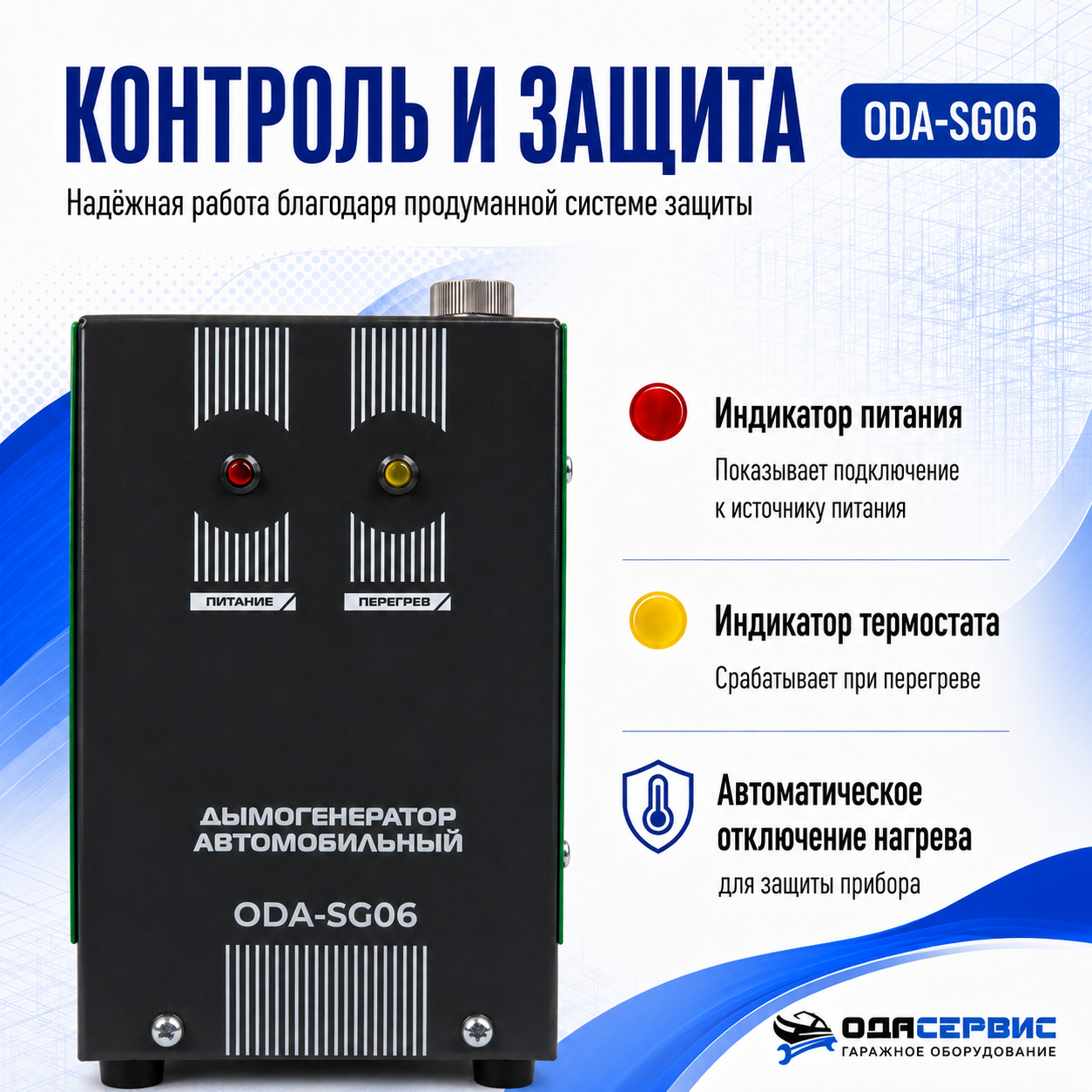

• защиты — термозащита, защита от переполюсовки, искрения клемм и замыкания корпуса на «+» АКБ;

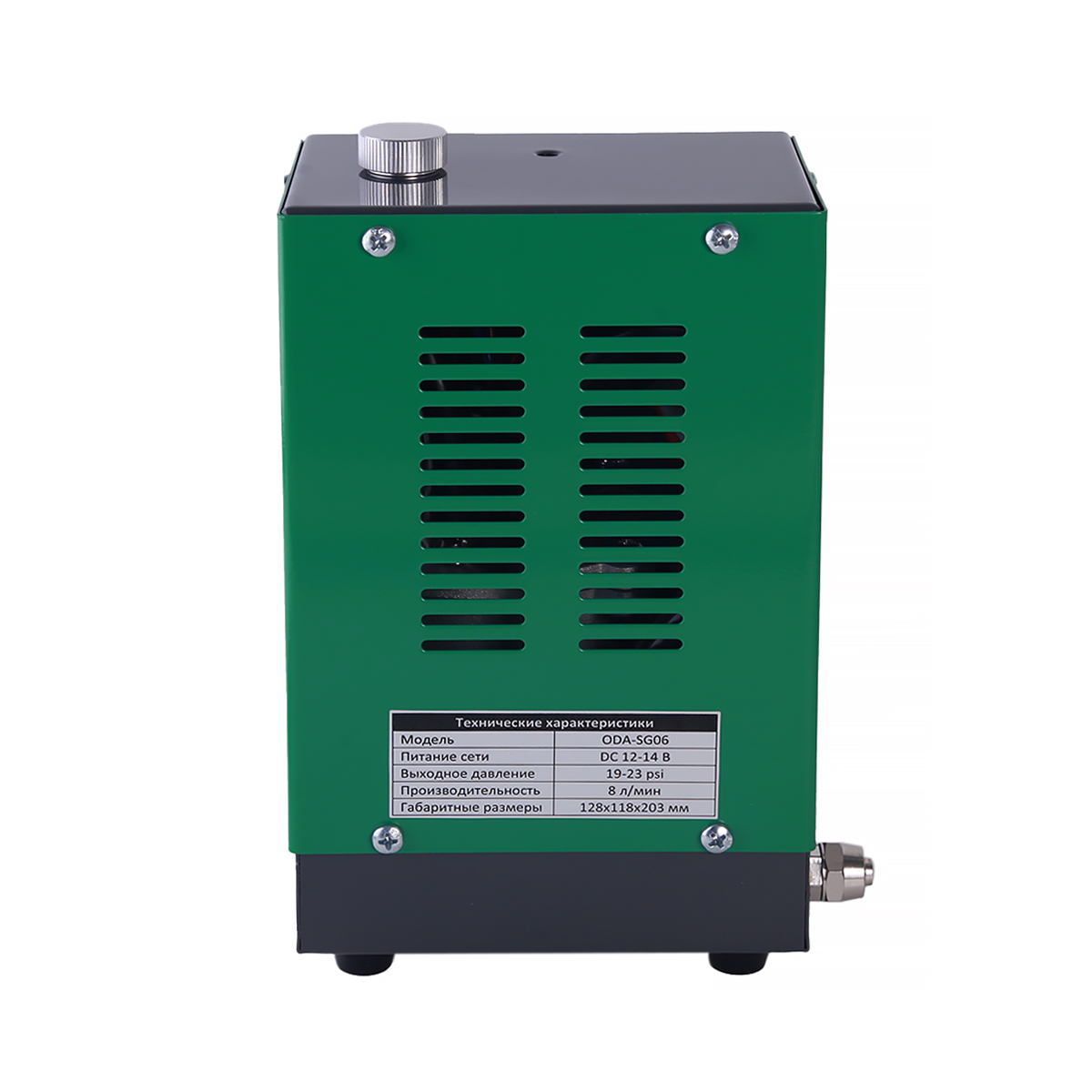

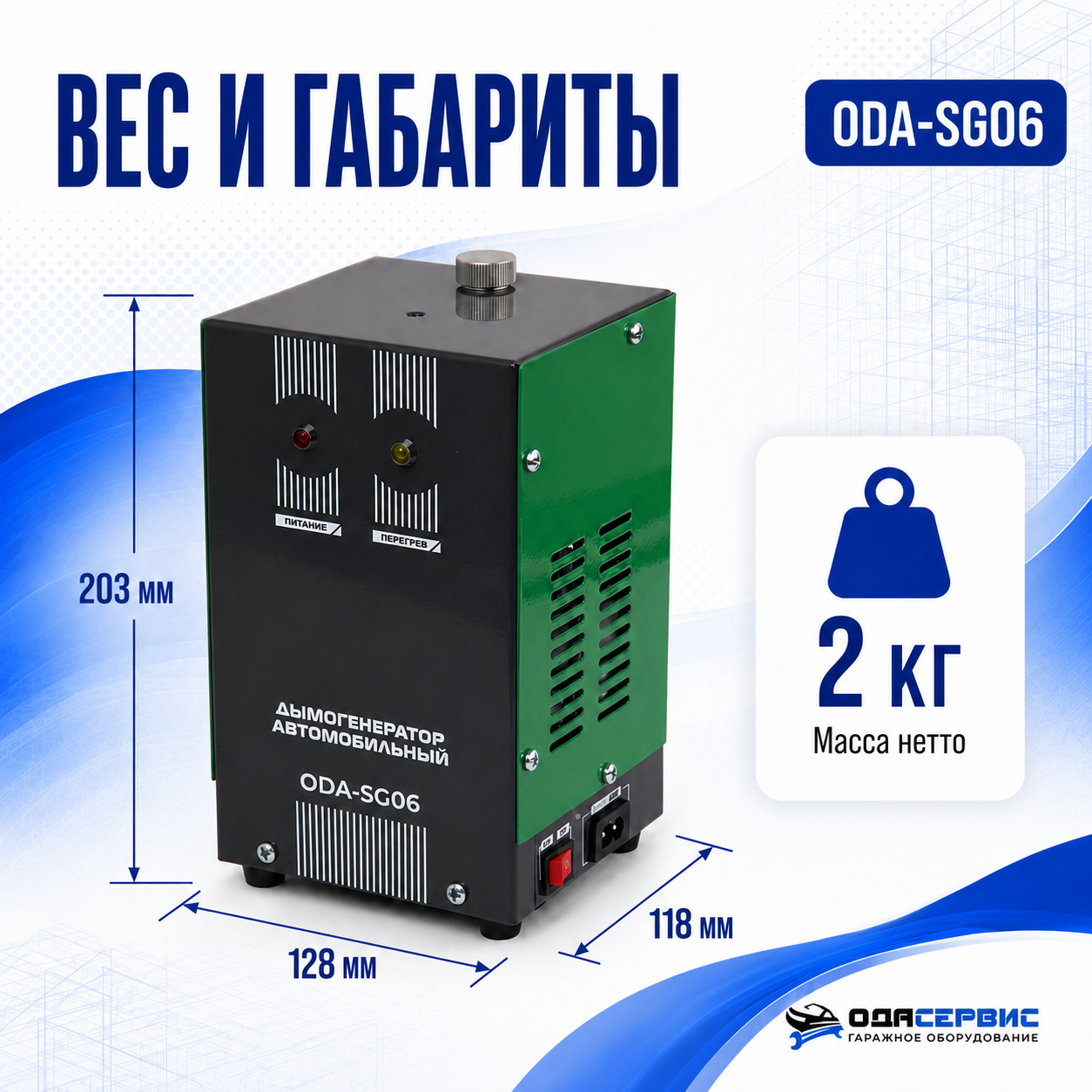

• 128 × 118 × 203 мм, 2 кг — висит на крюке, работает от −15 до +40 °C при влажности 20–85 %;
• утечку видно сразу — её легко показать клиенту, систему не разбирают целиком и не меняют исправные детали.

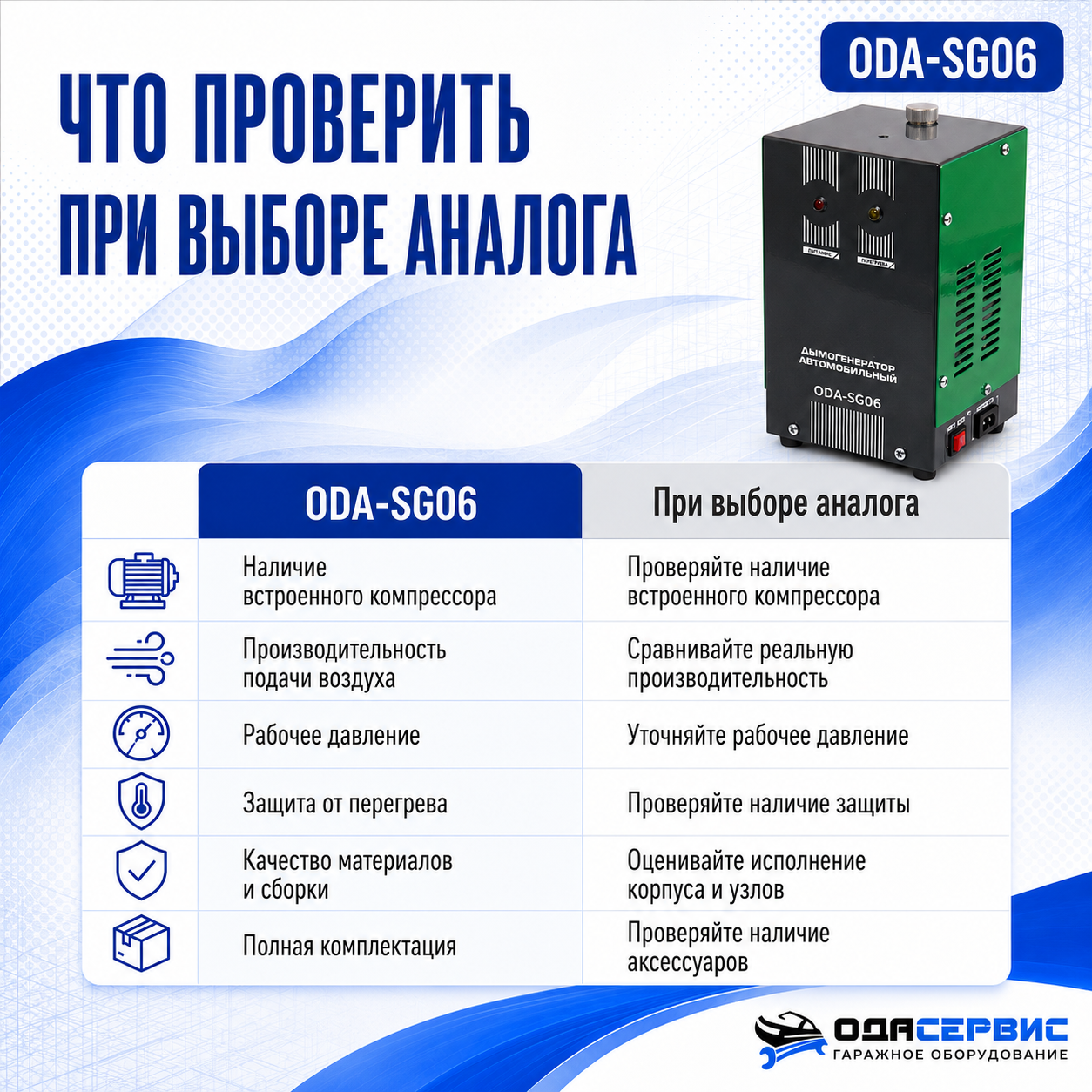

Как подобрать

ODA-SG06 — для простого поиска дымом от сети 12 В. Если нужна проверка воздухом, ручная регулировка потока, манометр с расходомером и адаптер EVAP — ODA-SG07 с тем же компрессором 8 л/мин и 19–23 psi. Для грузовиков с 24 В — ODA-SG08: подача 4–16 л/мин, до 35 psi. Без встроенного компрессора, от пневмолинии, с питанием 12 и 24 В и в кейсе с жидкостью — ODA-SG01.

Что ещё пригодится:

• ODA-SG01L — дымовая жидкость 100 мл, в комплект прибора она не входит;
• ODA-SG03 — жидкость 100 мл с УФ-красителем, к ней нужны УФ-фонарь и очки;
• ODA-SG04 — 8 конусных заглушек 14,5–34,5 мм, чтобы закрыть несколько патрубков сразу;
• фонарь — разглядеть, где выходит дым;
• огнетушитель — держать рядом при проверке EVAP.

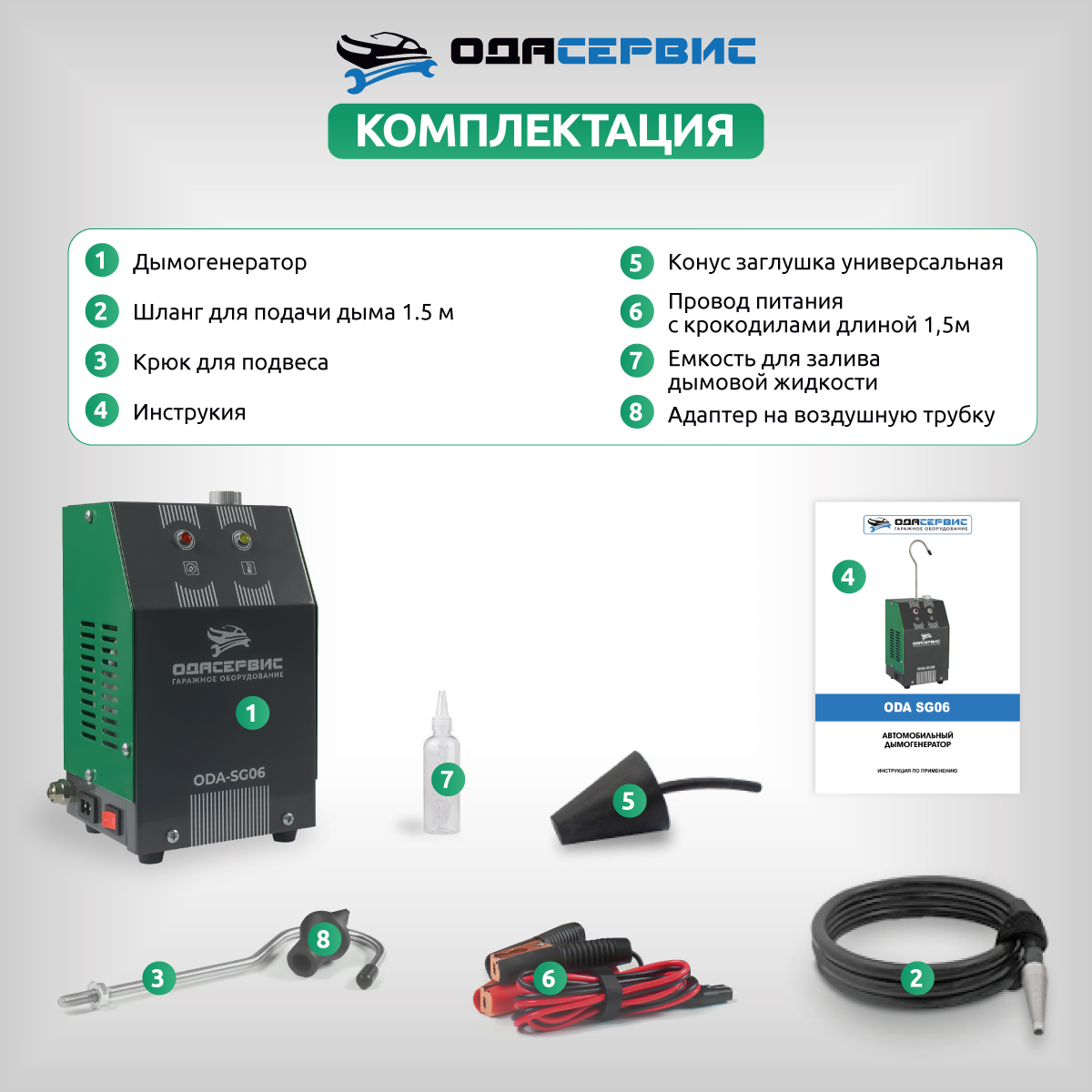

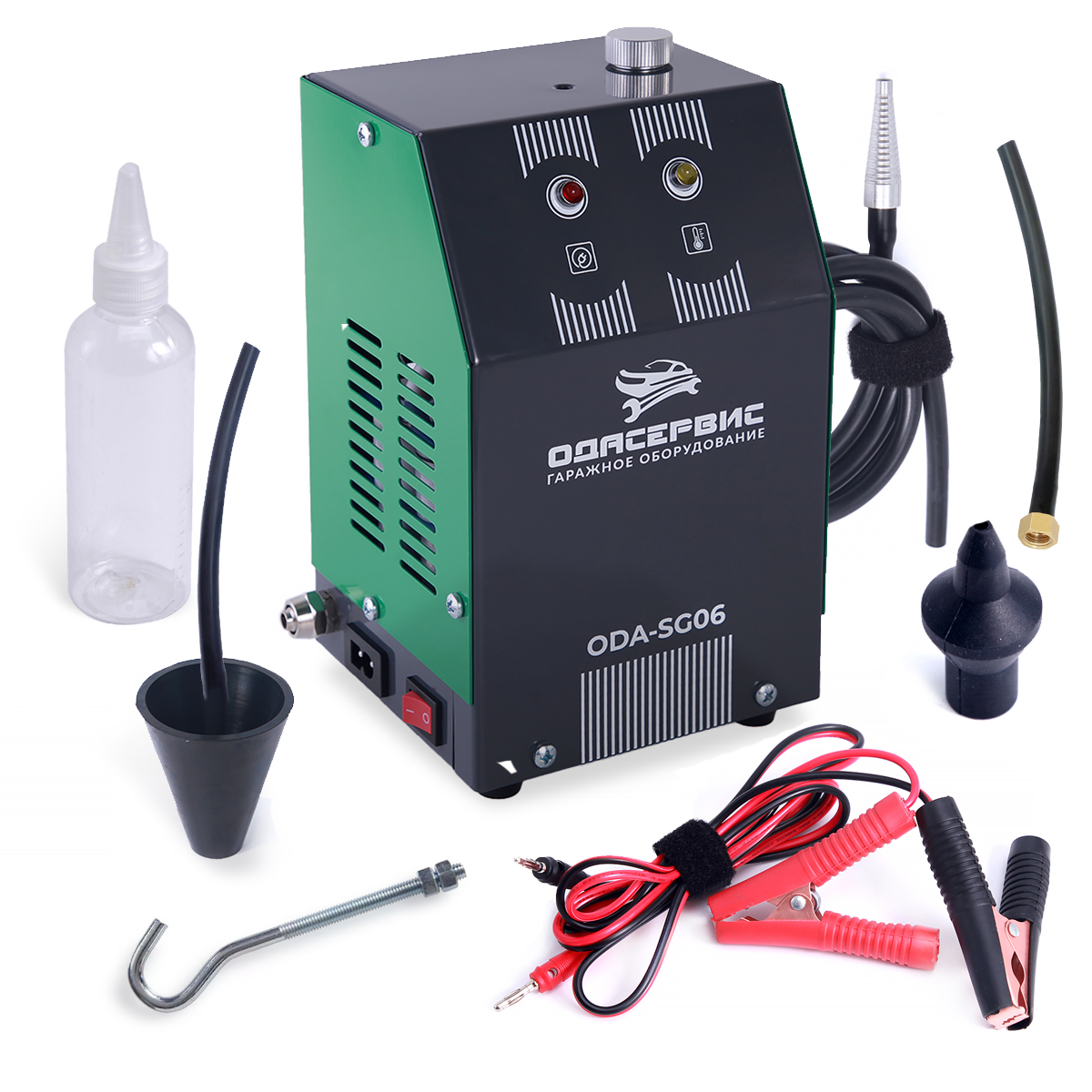

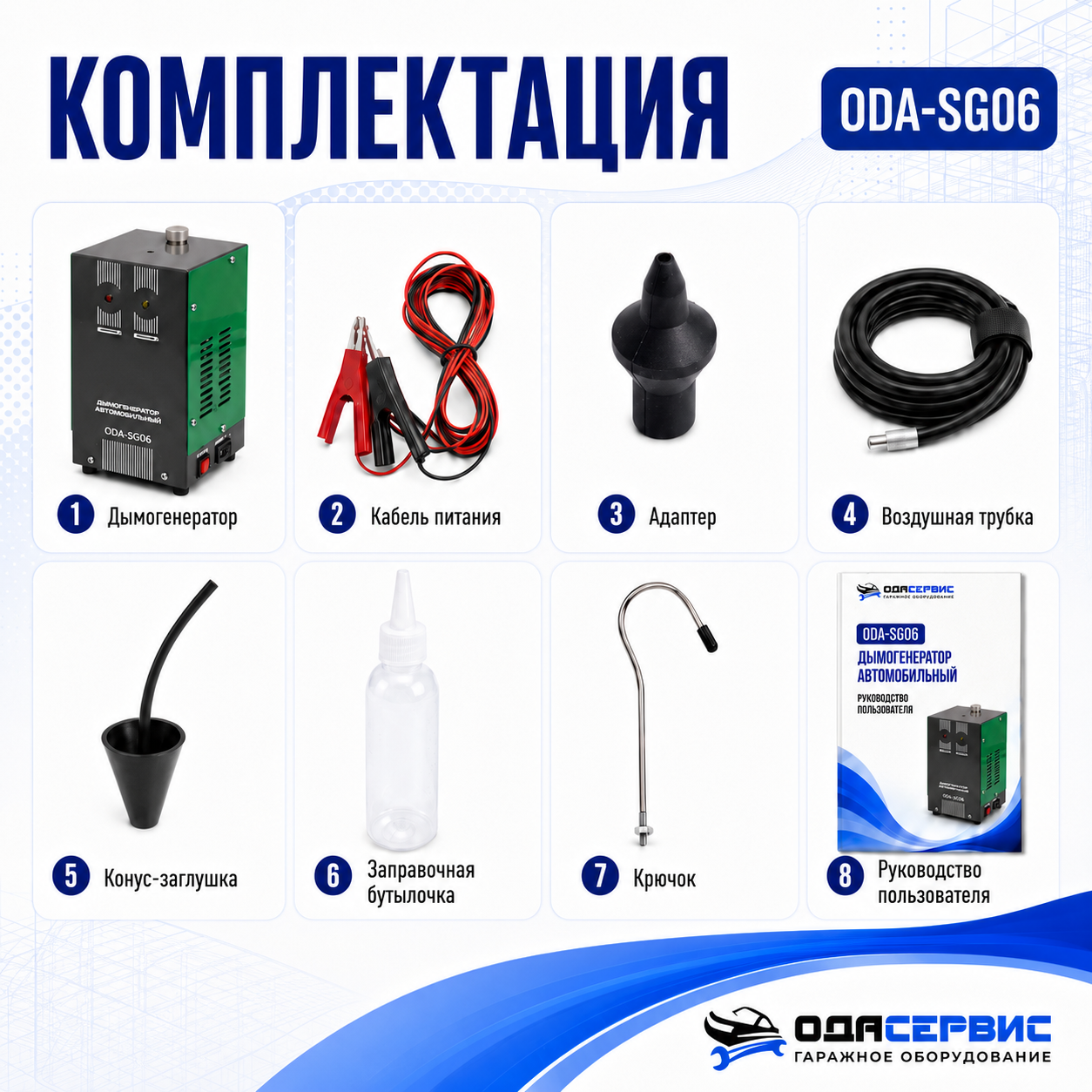

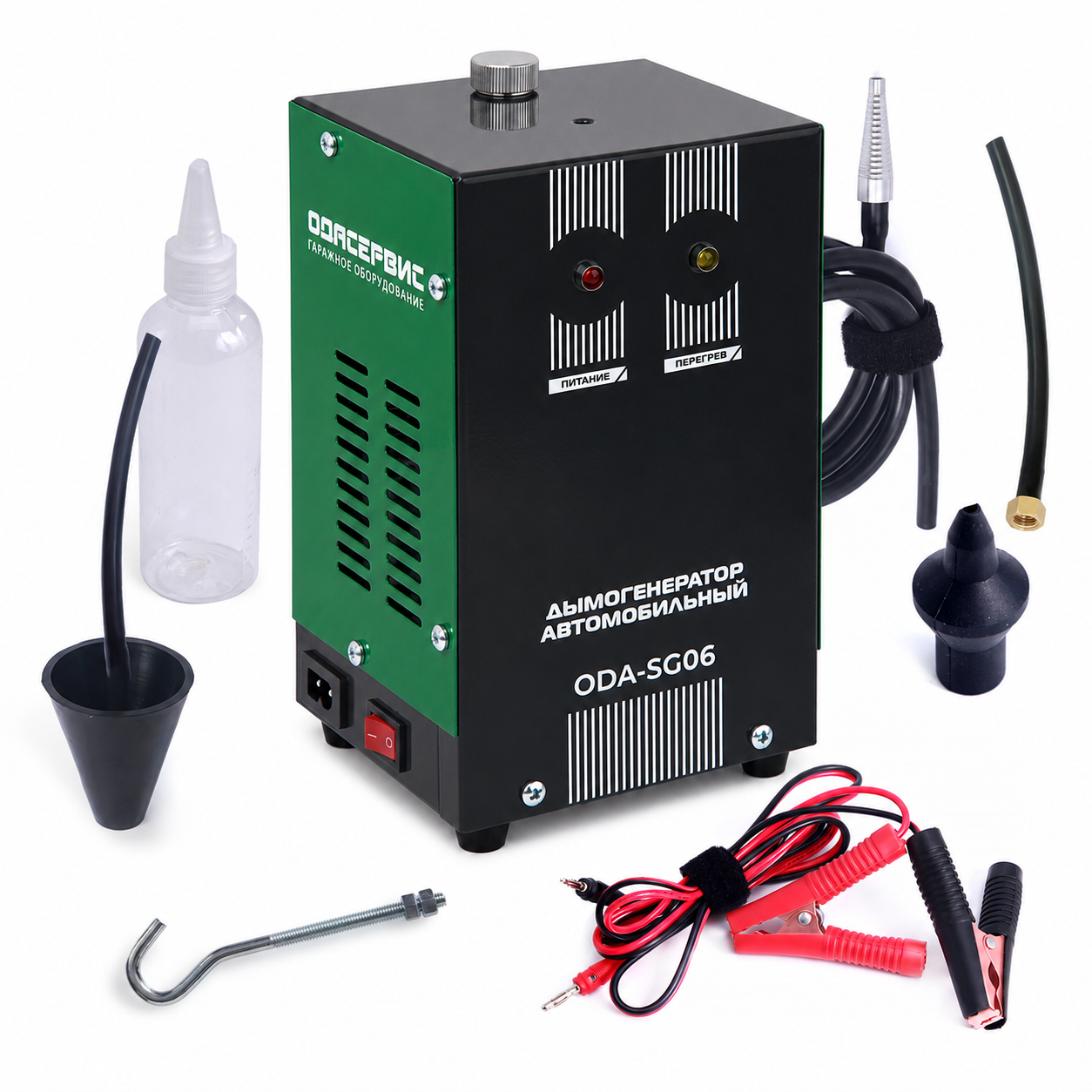

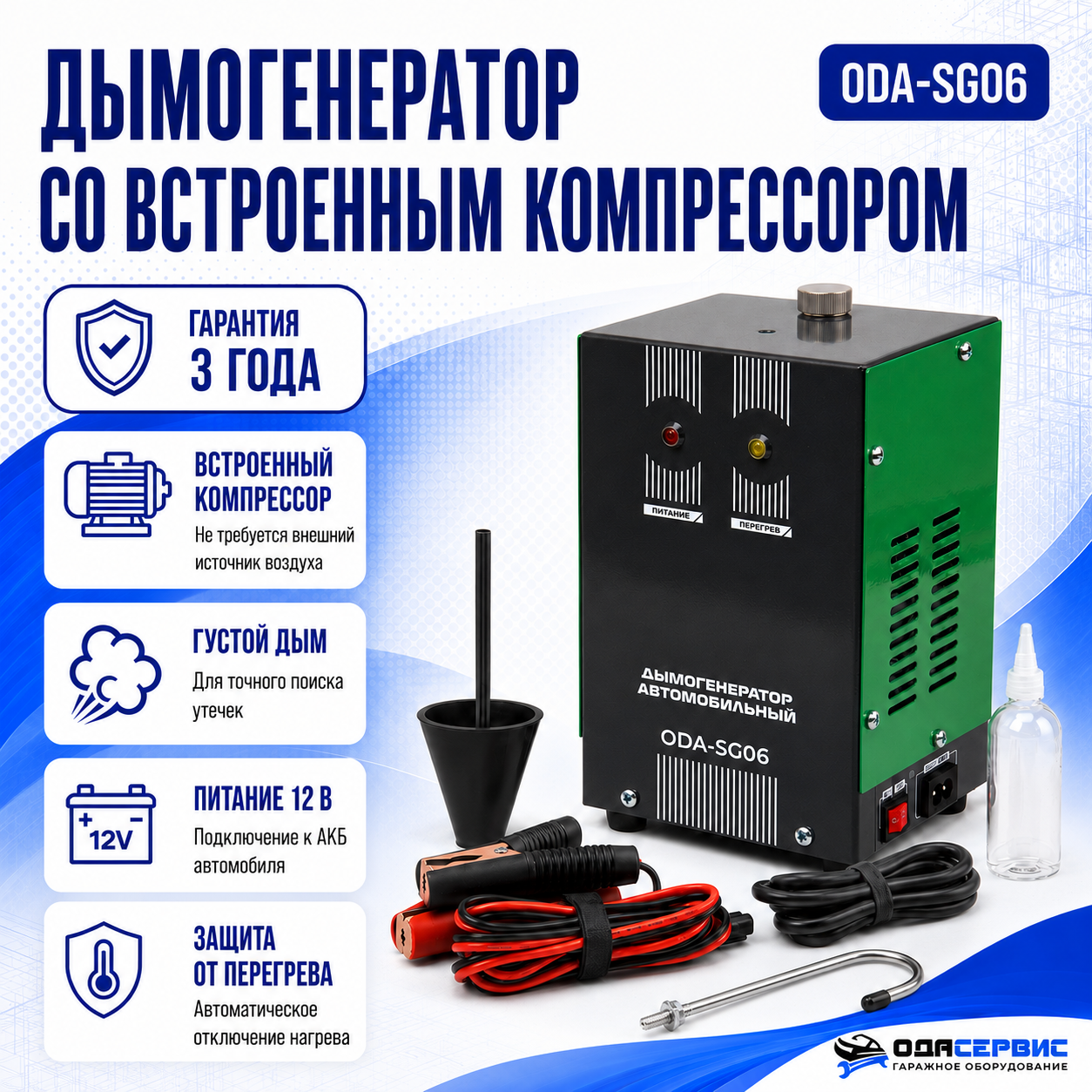

Комплект поставки

• дымогенератор с крюком подвеса;

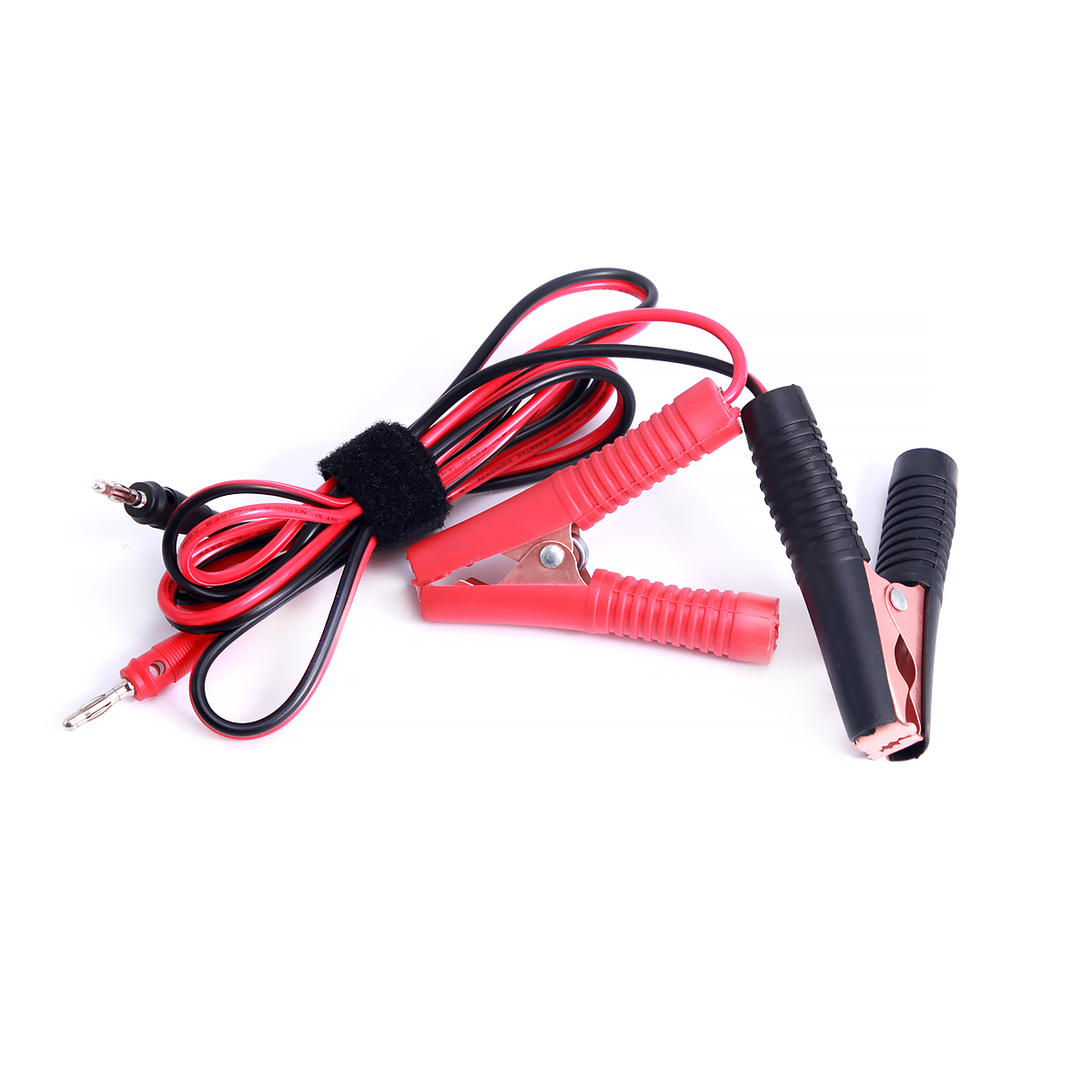

• кабель питания с зажимами;

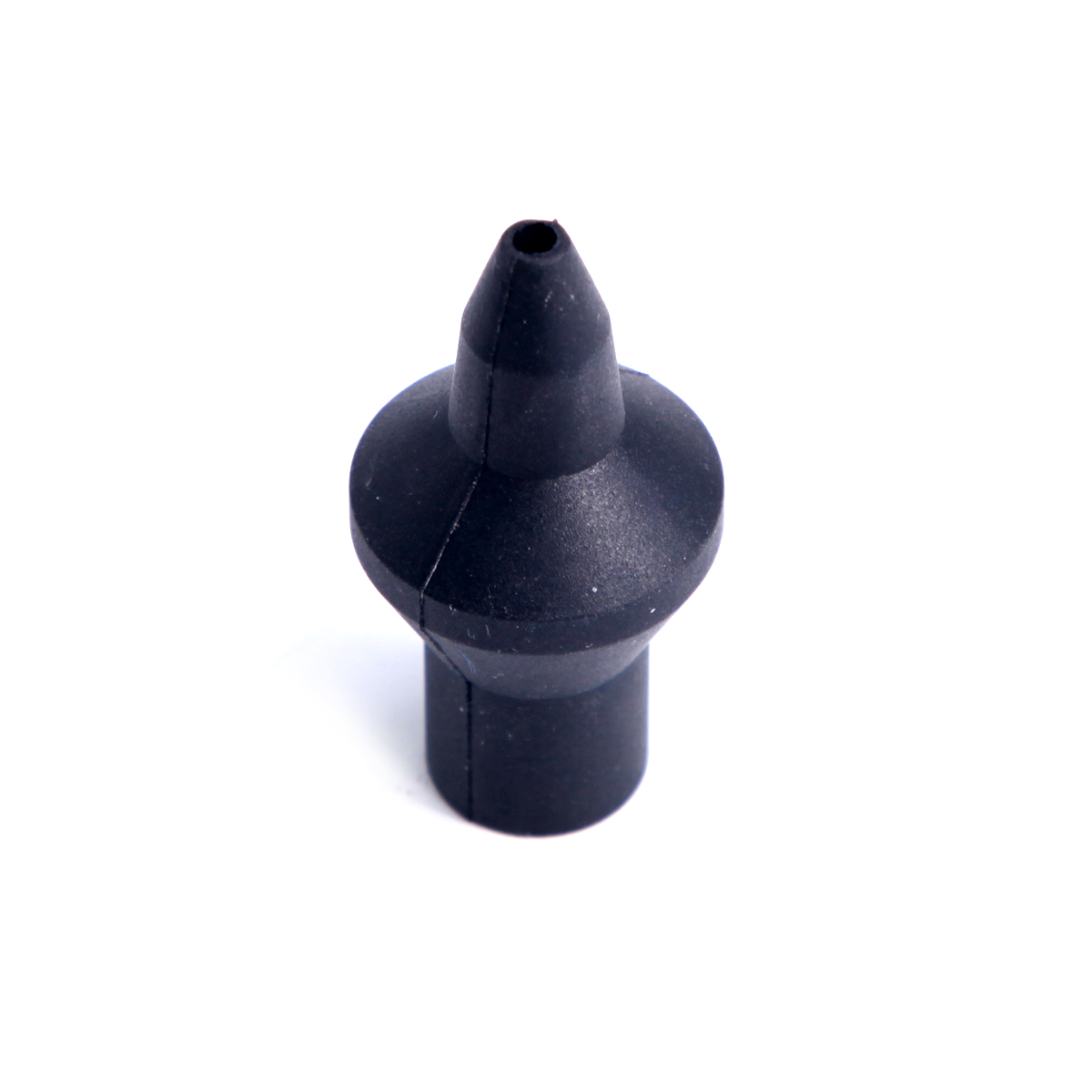

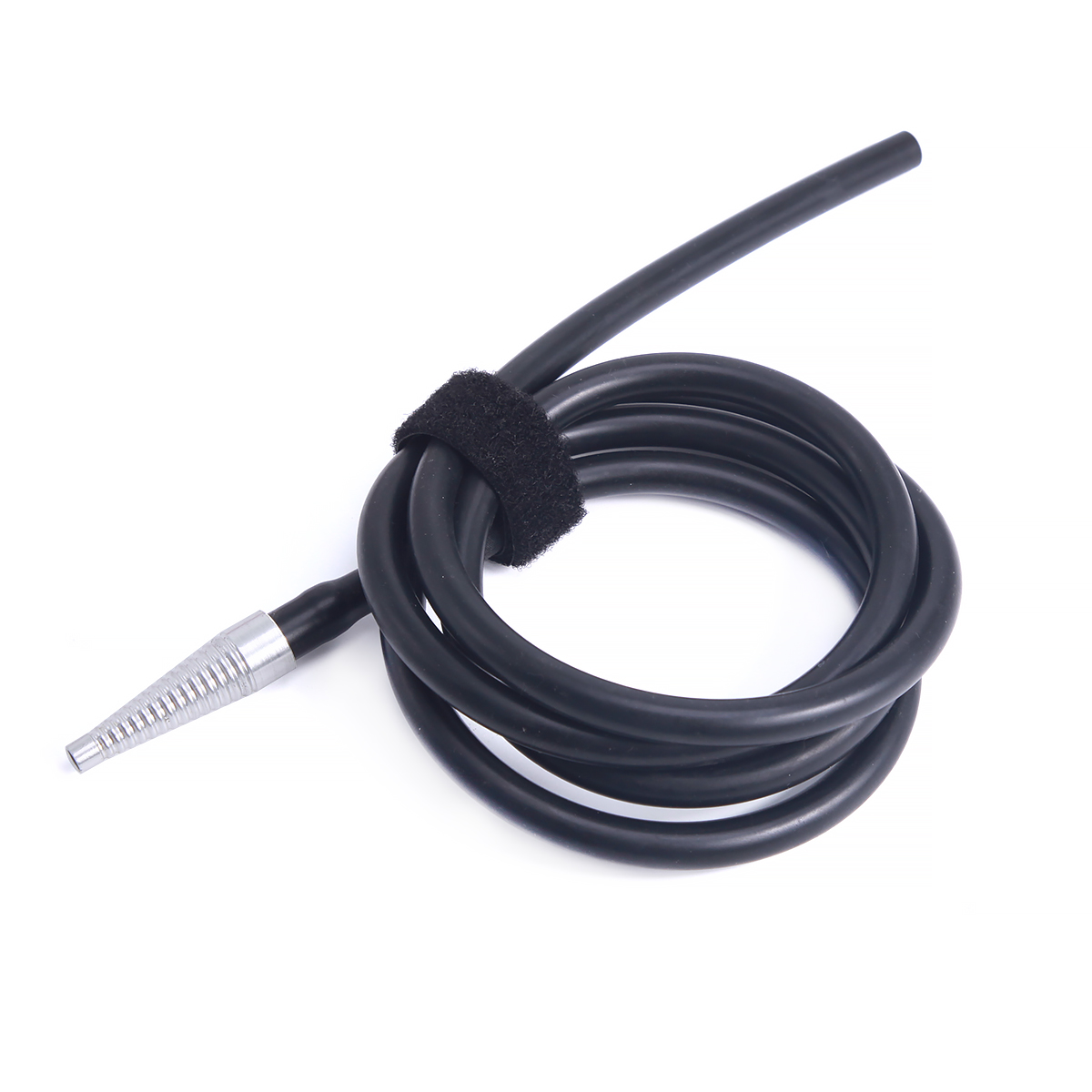

• воздушная трубка и адаптер для неё;

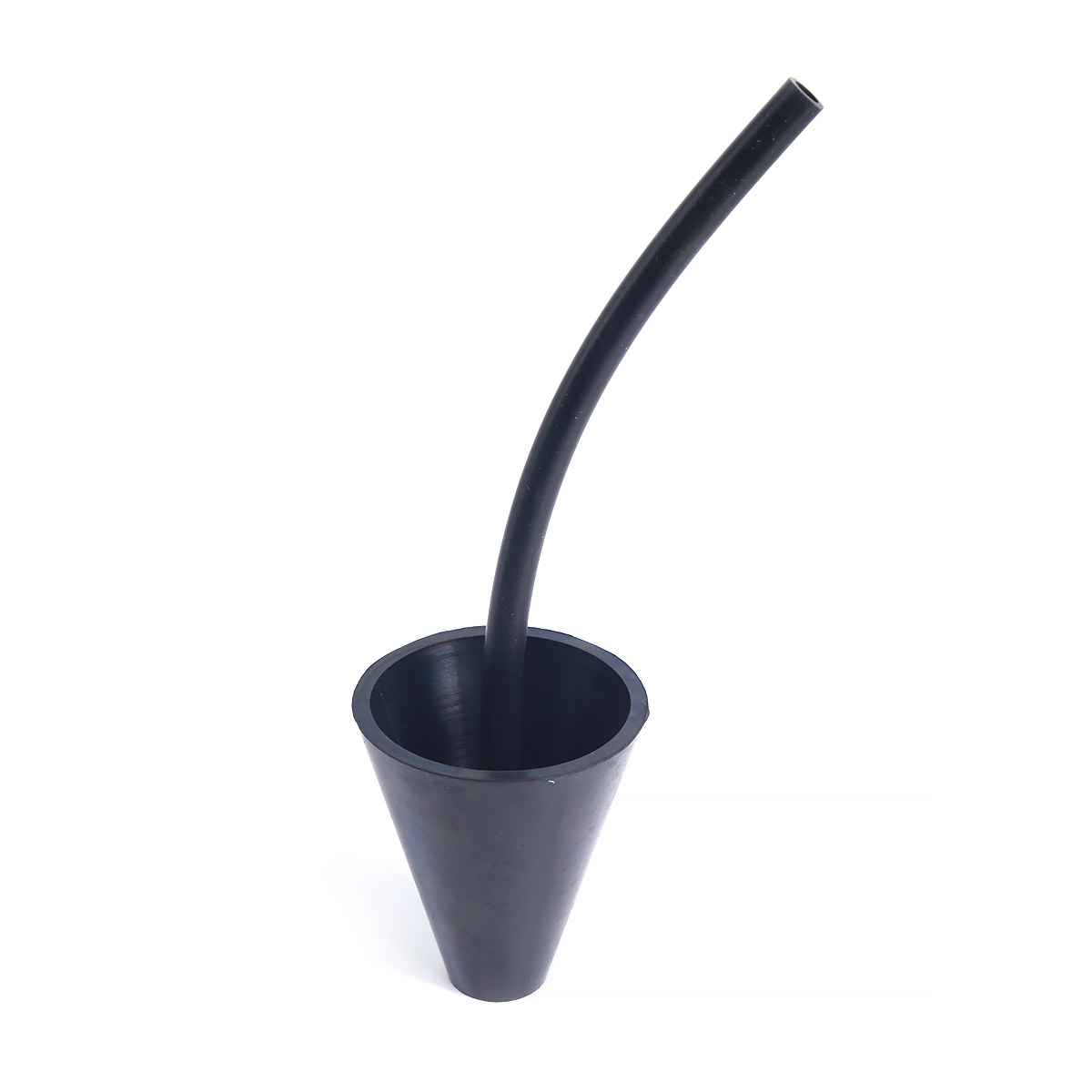

• универсальная конус-заглушка;

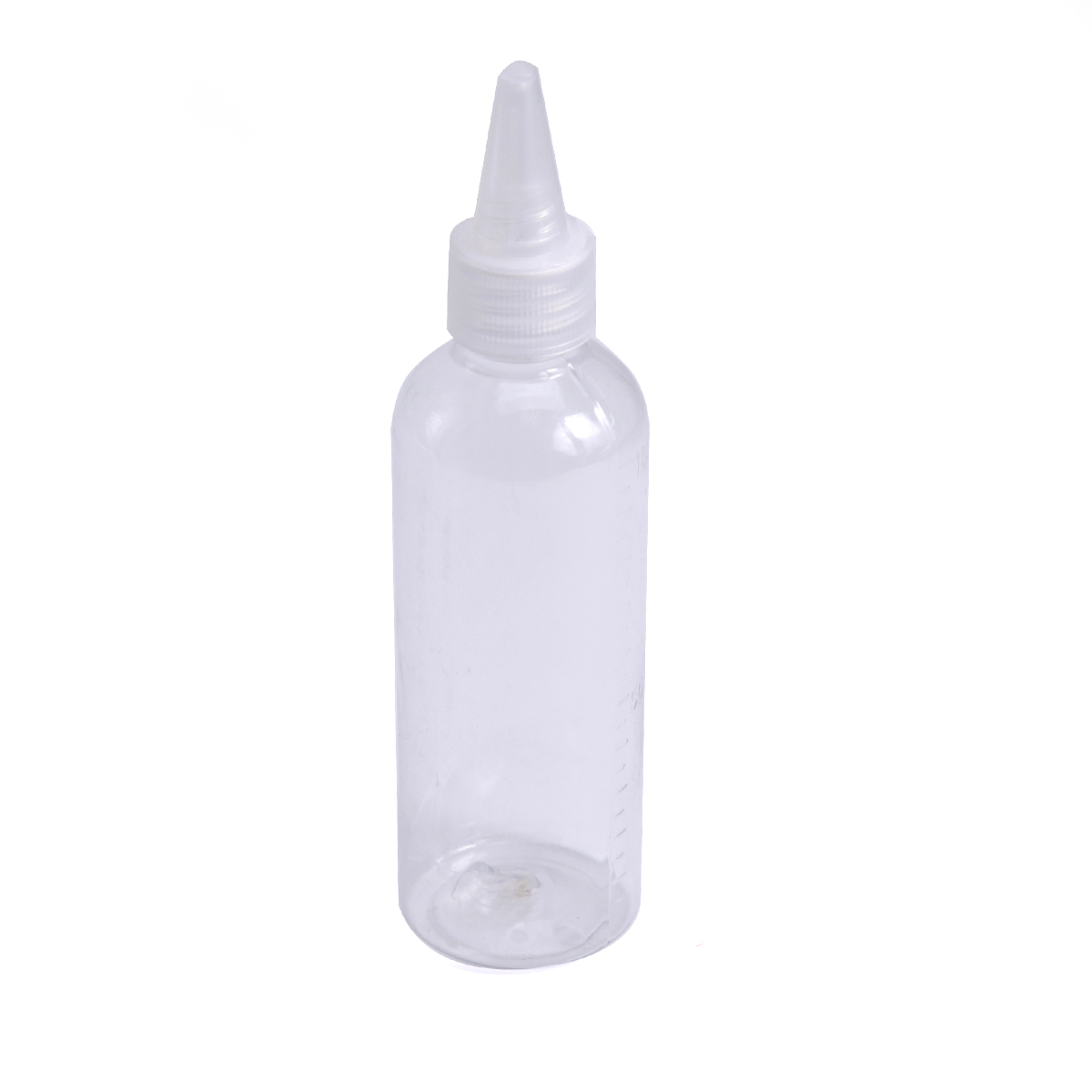

• бутылочка для заправки;
• инструкция.

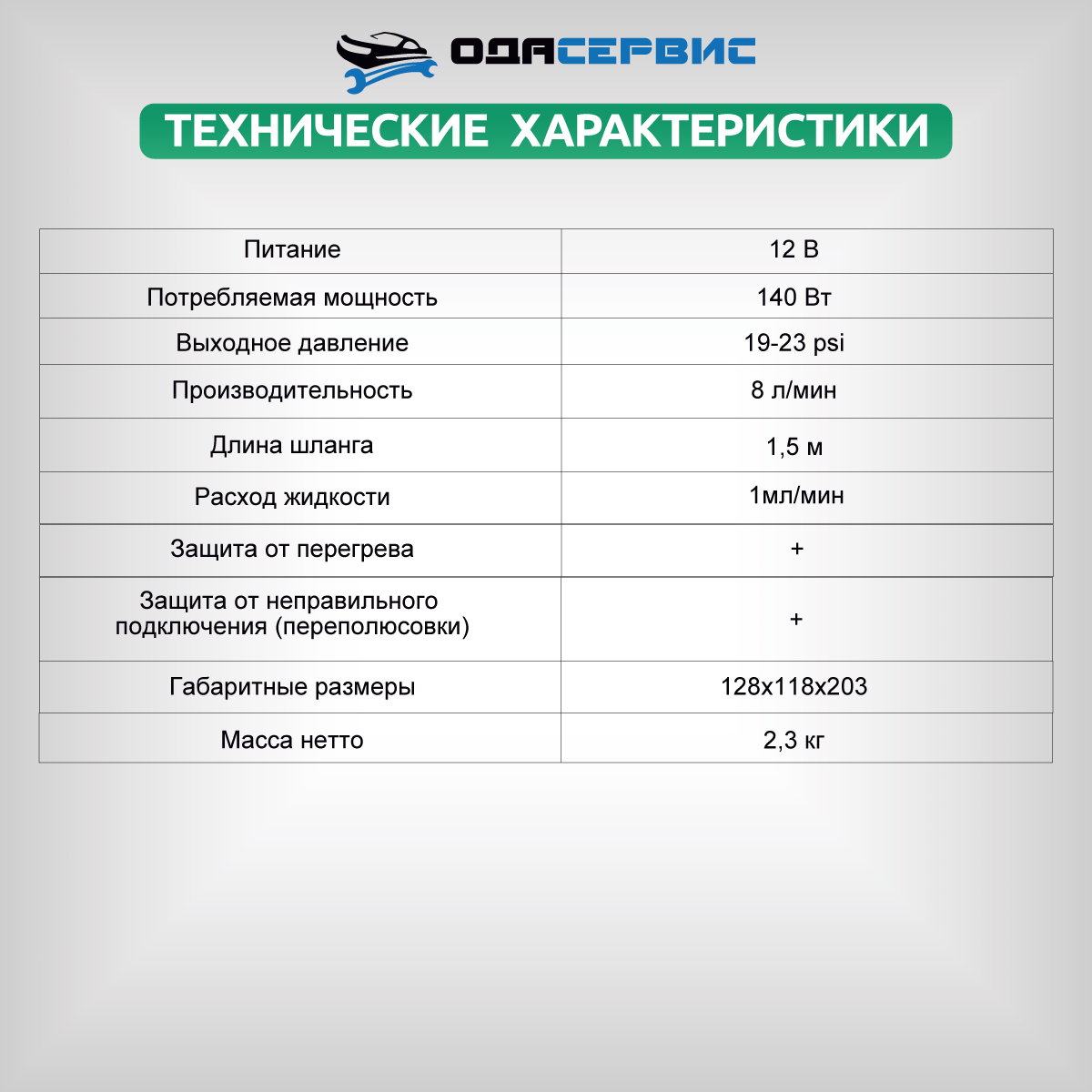

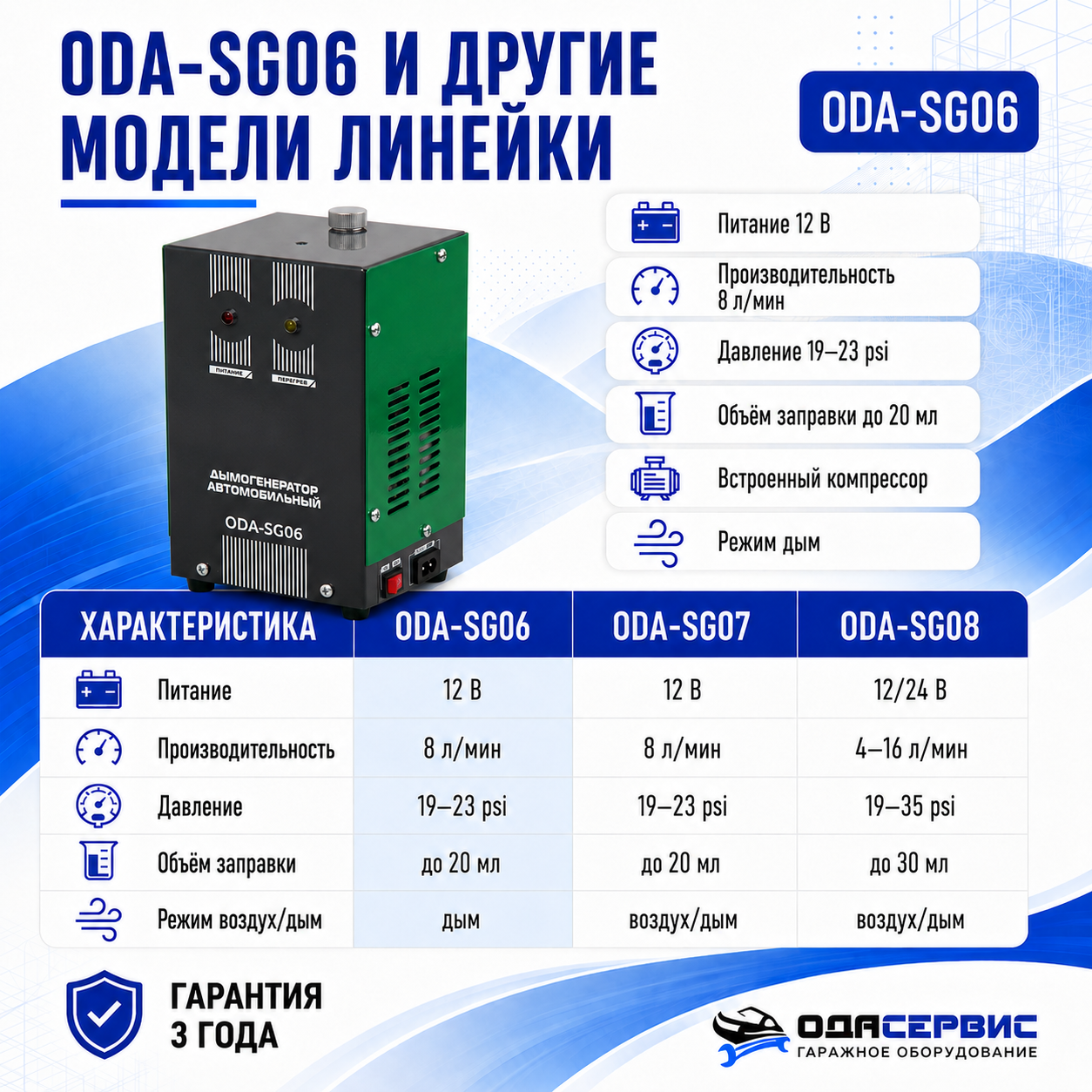

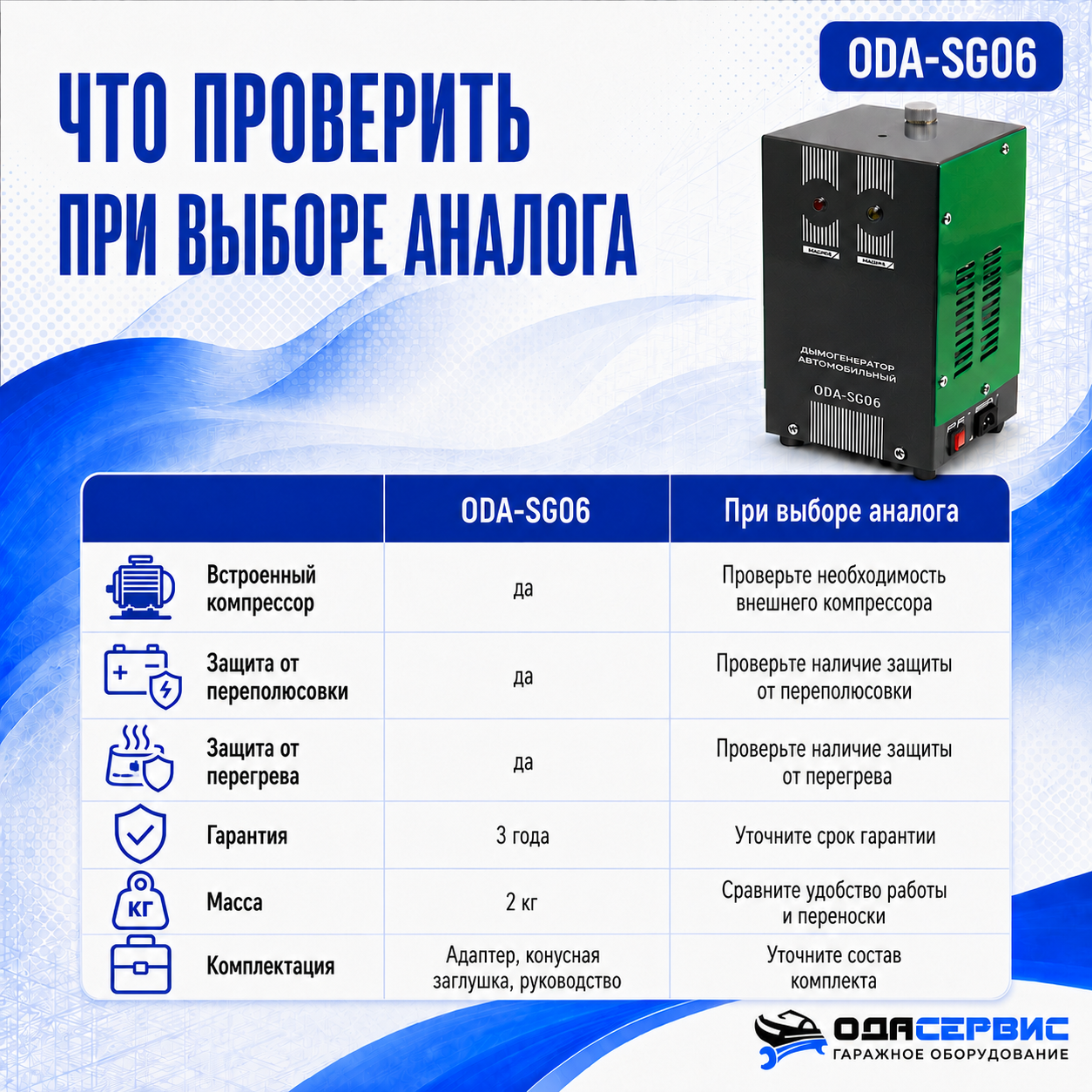

Сравнительные характеристики

Наименование	Дымогенератор для диагностики автомобильный ОДА Сервис ODA-SG01 9 900 ₽ В корзину	Дымогенератор автомобильный со встроенным компрессором ОДА Сервис ODA-SG06 7 990 ₽ В корзину	Дымогенератор автомобильный, 2 режима работы, встроенный насос, регулировка потока ОДА Сервис ODA-SG07 12 900 ₽ В корзину	Дымогенератор автомобильный, 2 режима работы, встроенный насос, электронная регулировка мощности, 12/24 В ОДА Сервис ODA-SG08 16 900 ₽ В корзину
Питание	12/24 В	12В	12В	12/24 В, определяется автоматически
Встроенный компрессор	-	+	+	+
Пневмолиния	нужна, 2–10 бар, штуцер БРС	не нужна	не нужна	не нужна
Выходное давление, psi	1,5–5,8 (0,1–0,4 бар, регулятором)	19-23	19-23	19-35
Производительность, л/мин	— (воздух от пневмолинии)	8	8	4-16
Режимы	дым, 4 ступени нагрева: 25, 50, 75 и 100 %	дым	«Воздух» и «Дым»	«Воздух» и «Дым»
Регулировка подачи	регулятором давления	-	ручная	электронная, 4 ступени
Манометр		-	+, с расходомером	+
Защита от перегрева	+	+	+	+
Защита от ненадежного подключения (искрения) аккумуляторных клемм	+	+	+	+
Защита от неправильного подключения (переполюсовки)	+	+	+	+
Защита от короткого замыкания корпуса дымогенератора с + клеммой аккумулятора	+	+	+	+
Расход жидкости	1 мл	1 мл	1 мл	1-5 мл
Объем заправляемой жидкости	до 10 мл	20–25 мл	20–25 мл	до 30 мл, смотровое окно, сливная пробка
Длина шланга	2 м
Режимы работы	5/10/15/20 мин	до 20 мин	до 20 мин	до 20 мин
Потребляемый ток	8 А при 12 В / 4 А при 24 В	12А при 12В	12А при 12В	12А при 12В/4А при 24В
Потребляемая мощность		140 Вт	140 Вт	140 Вт
Условия работы		от −15 до +40 °C, влажность 20–85 %	от −15 до +40 °C, влажность 20–85 %	от −15 до +40 °C, влажность 20–85 %
Размеры	кейс 430 × 365 × 80 мм	128 × 118 × 203 мм	130 × 125 × 230 мм	128 × 118 × 203 мм
Масса	0,35 кг	2 кг	2,3 кг	2,3 кг
Генератор дыма	+	+	+	+
Регулятор давления	+	-	+	+
Удобная емкость для залива	шприц	+	+	+
Дымовая жидкость	100 мл	-	-	-

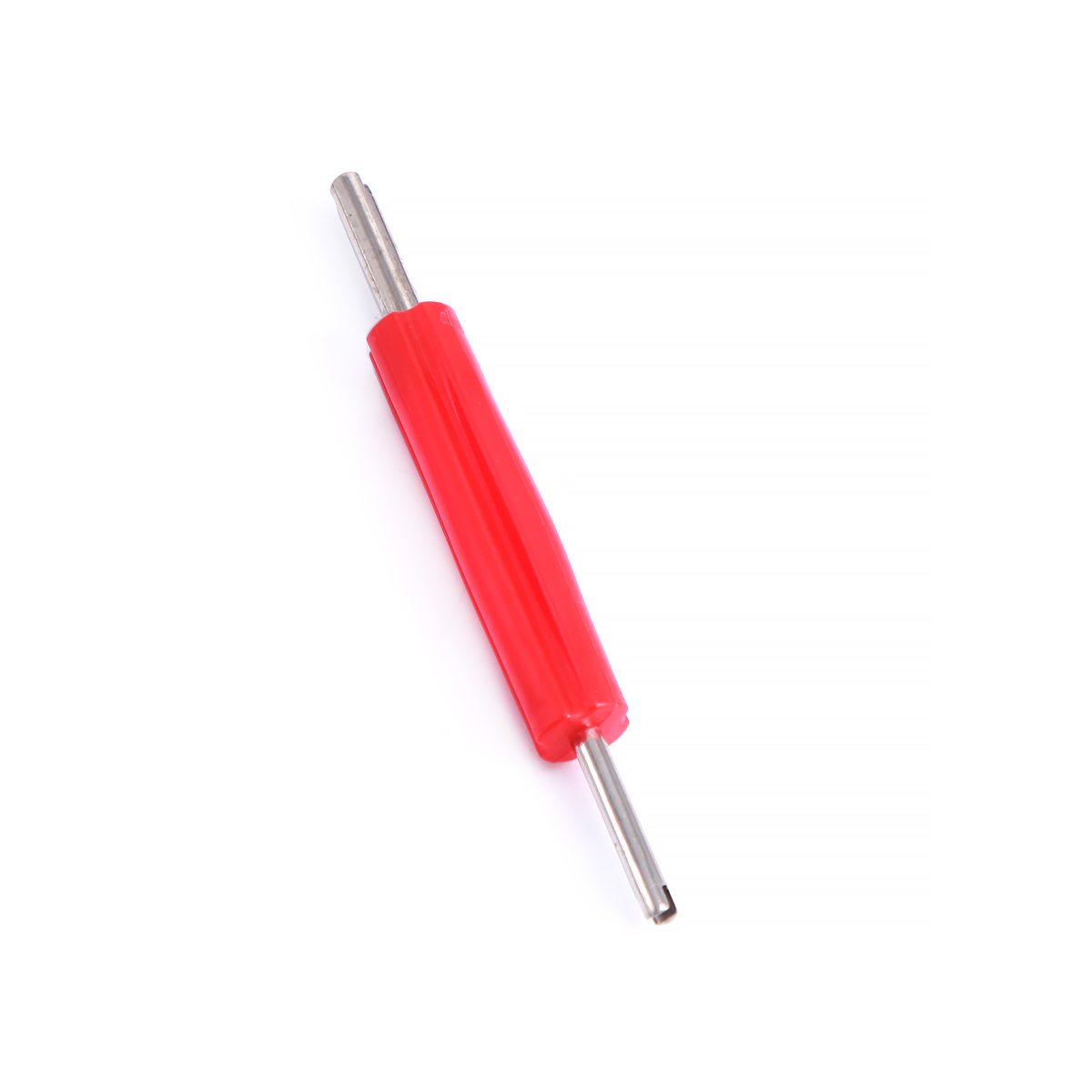

Комплект пробок для подачи дыма	12/18, 17/23, 23/29, 32/38	Адаптер для воздушной трубки, воздушная трубка, универсальная конус-заглушка	Адаптер для воздушной трубки, воздушная трубка, конус-заглушка, комплект конусных заглушек, ключ для сердечника клапана, адаптер EVAP, адаптер универсальный	Адаптер для воздушной трубки, воздушная трубка, конус-заглушка, два комплекта конусных заглушек, ключ для сердечника клапана, адаптер EVAP, адаптер универсальный
Подвес	+	+	+	ручка
Дополнительная воздушная трубка	+	-	-	-
Инструкция по эксплуатации	+	+	+	+
Кейс для хранения	+	-	-	-
Гарантия	12 мес.	36 мес.	36 мес.	12 мес.

Вопросы и ответы

Сколько жидкости на одну проверку?

Около 1 мл, точный расход зависит от длительности проверки.

Подойдёт для мотоцикла?

Да, если бортовая сеть 12 В. Кроме легковых машин и внедорожников, им проверяют мотоциклы, снегоходы и водную технику.

Чем отличается от ODA-SG07?

У ODA-SG07 есть режим «Воздух», ручная регулировка потока, манометр с расходомером и больше адаптеров, в том числе EVAP. Компрессор и давление на выходе у них одинаковые.

Чем отличается от ODA-SG01?

У ODA-SG01 своего компрессора нет, ему нужна пневмолиния, зато он работает от 12 и 24 В и продаётся в кейсе с жидкостью.

Как проверить двигатель на подсос воздуха?

Залейте через горловину 20–25 мл дымовой жидкости бутылочкой из комплекта и закрутите крышку; при первой заправке выждите около 10 минут, пока жидкость пропитает наполнитель. Снимите патрубок системы и закройте его заглушкой, кабель подключите к прибору, а зажимы — к АКБ 12 В: красный на «+», чёрный на «−». Включите питание, дождитесь густого дыма и присоедините трубку к конусу с отверстием. Когда система заполнится, ищите выход дыма, если нужно — с фонарём, затем снимите заглушки и соберите патрубки.

Дым стал жидким — что делать?

Долейте 15–20 мл жидкости. Если её хватает, а дым резко поредел, перегрелся наполнитель: ненадолго снимите минусовую клемму с АКБ — насос встаёт, и воздух к наполнителю не идёт. После подключения клеммы дым снова густой.

Почему прибор перестал дымить?

Вероятнее всего, после долгой непрерывной работы сработала термозащита. Насос продолжает дуть, а нагреватель включается сам, когда остынет.

Можно ли проверить систему EVAP?

Да, систему вентиляции топливного бака прибор проверяет. Подаваемый воздух смешивается с парами топлива, и смесь вспыхивает от малейшей искры — работайте в хорошо проветриваемом помещении, огнетушитель держите рядом.

Какую жидкость заливать?

Только для дымогенераторов: ODA-SG01L или ODA-SG03 с УФ-красителем, флаконы по 100 мл. Другие жидкости заливать запрещено, старую перед заменой сливают.

Работает от 24 В?

Нет, только от 12 В. Для грузовиков с сетью 24 В подходит ODA-SG08.

Можно заводить двигатель во время проверки?

Нет, пока прибор подключён к впуску, мотор не запускают.

Как охладить прибор?

Только потоком воздуха, водой — нельзя.

Что ещё можно проверить дымом?

Воздуховоды и вентиляцию, дренажные и водосточные трубы, пустые ёмкости и короба. Систему заранее отключают, охлаждают, освобождают от жидкости и газа и убеждаются, что она выдерживает выходное давление прибора. К действующим газопроводам, баллонам, сосудам под давлением, трубам с горючими веществами и взрывоопасным средам прибор не подключают.

Какая гарантия?

36 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
