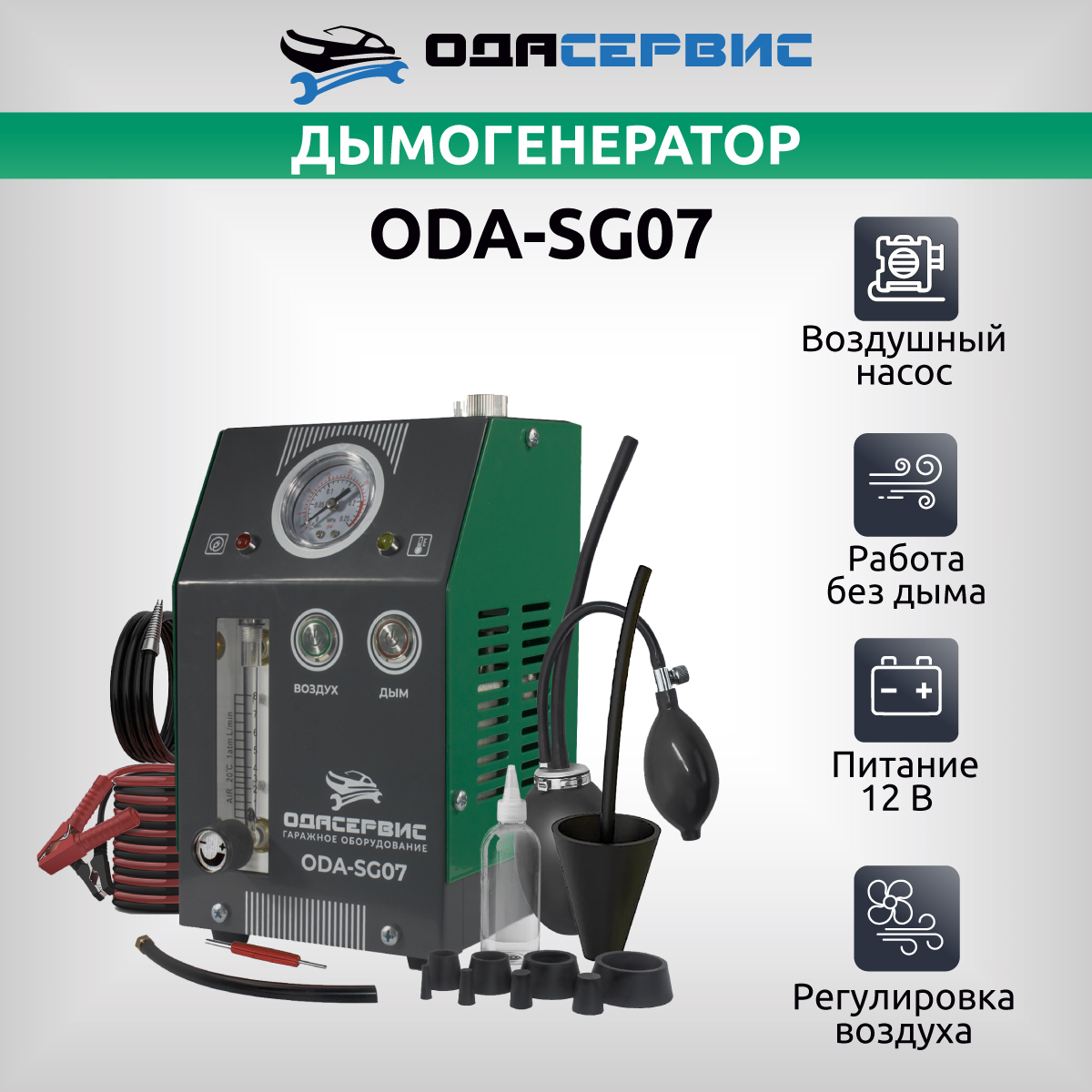

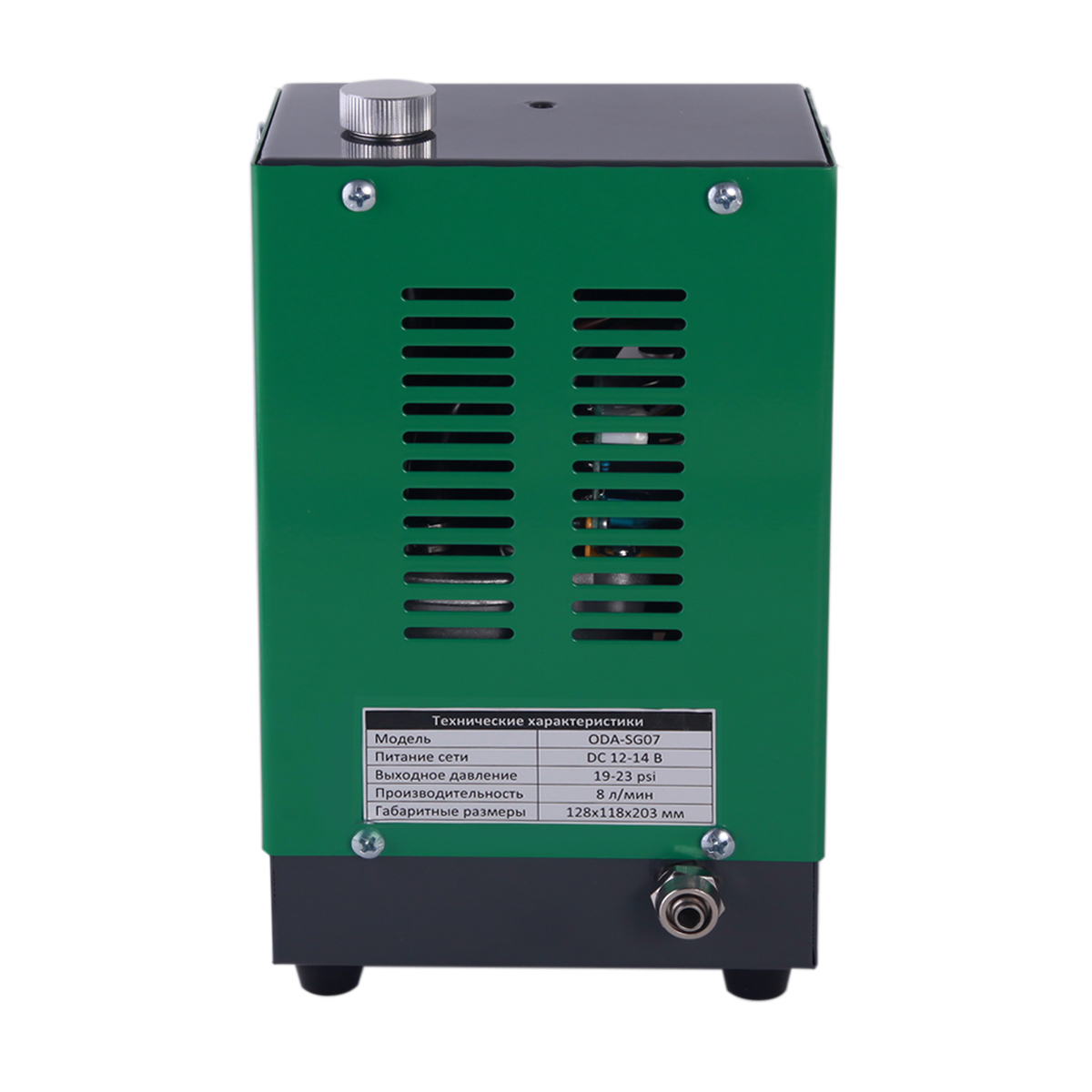

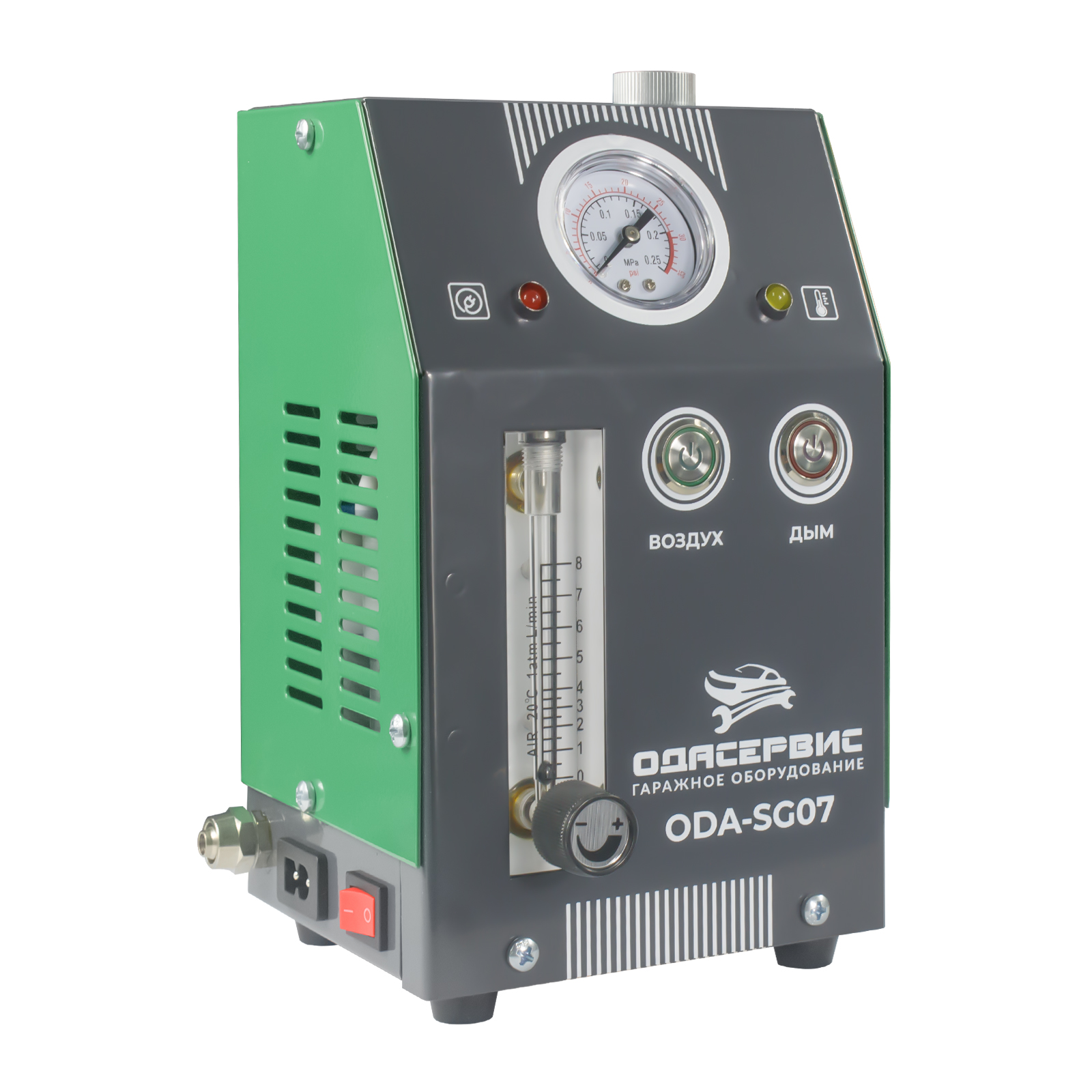

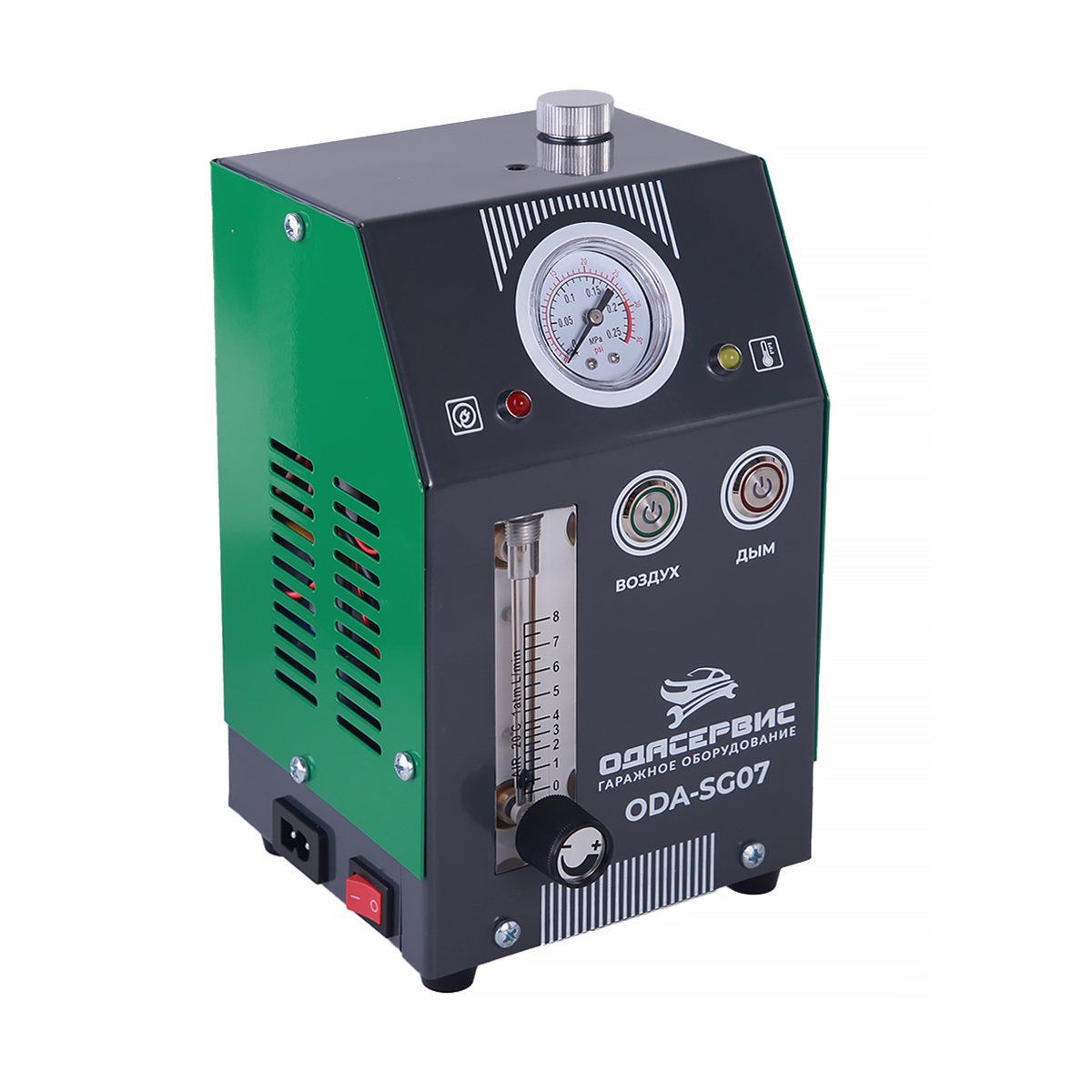

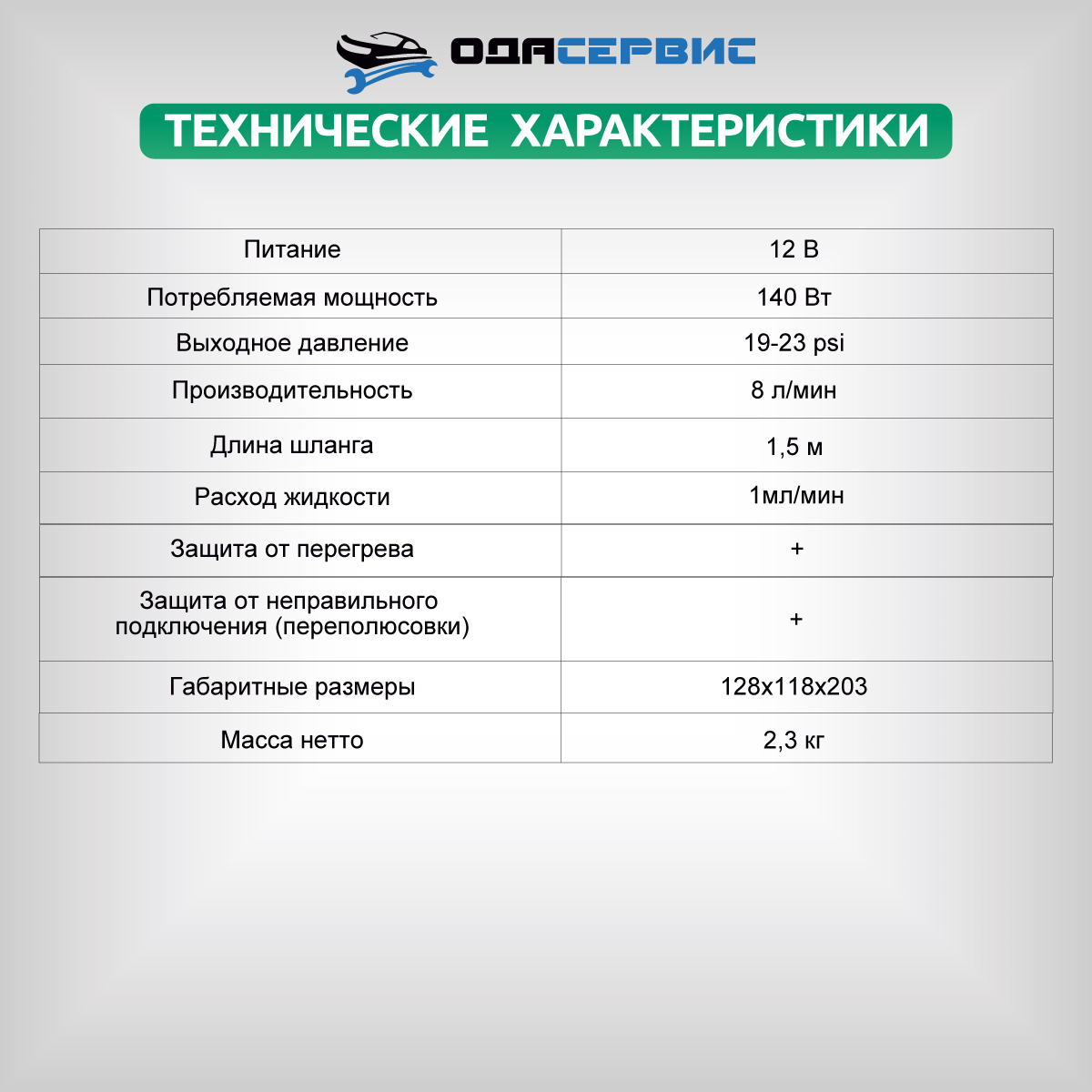

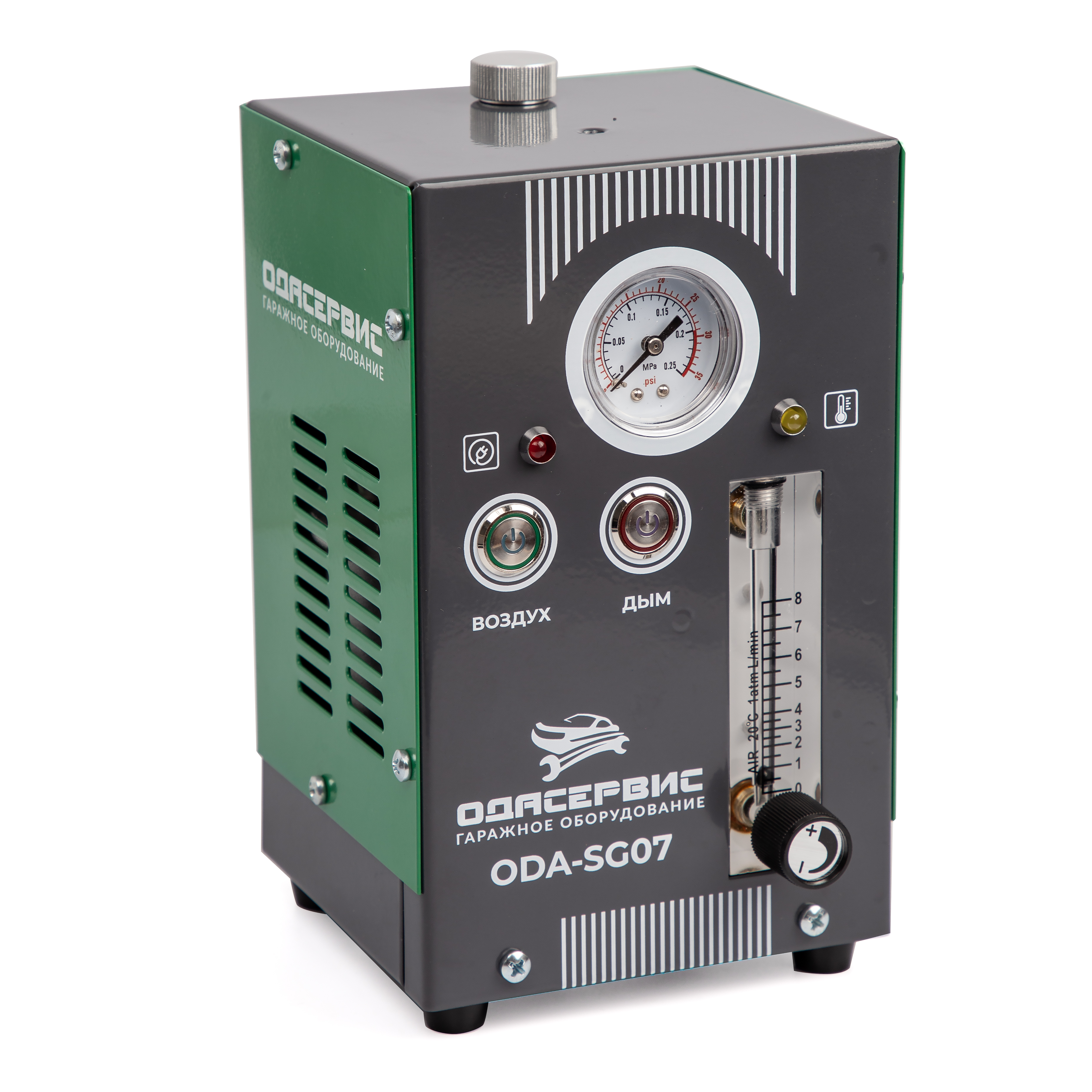

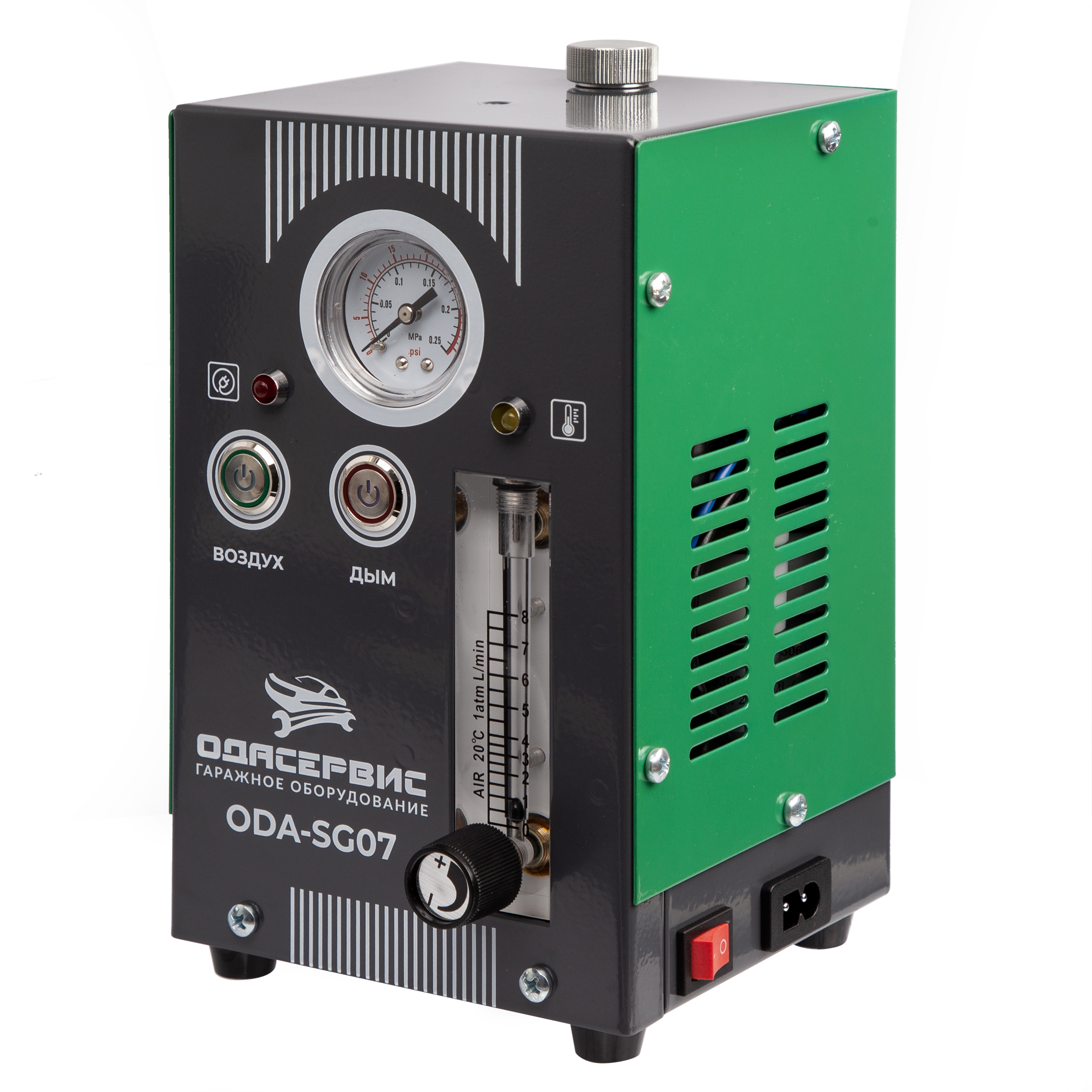

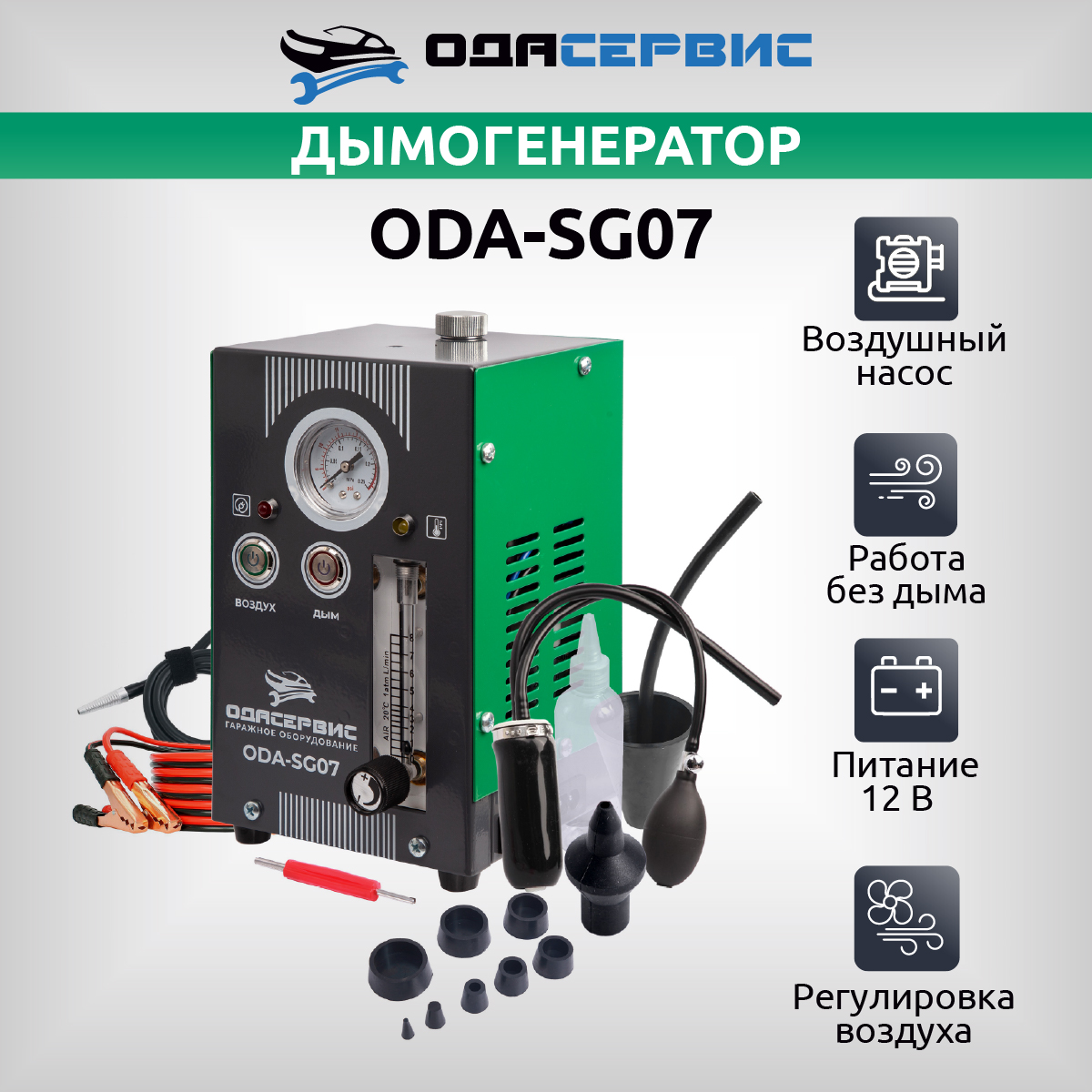

Дымогенератор автомобильный, 2 режима работы, встроенный насос, регулировка потока ОДА Сервис ODA-SG07 — дымогенератор с двумя режимами: сначала «Воздух» — манометр и расходомер показывают, держит ли система давление, потом «Дым» — видно, где именно она негерметична. Компрессор 8 л/мин и 19–23 psi встроен, поток регулируется вручную, питание — от АКБ 12 В.

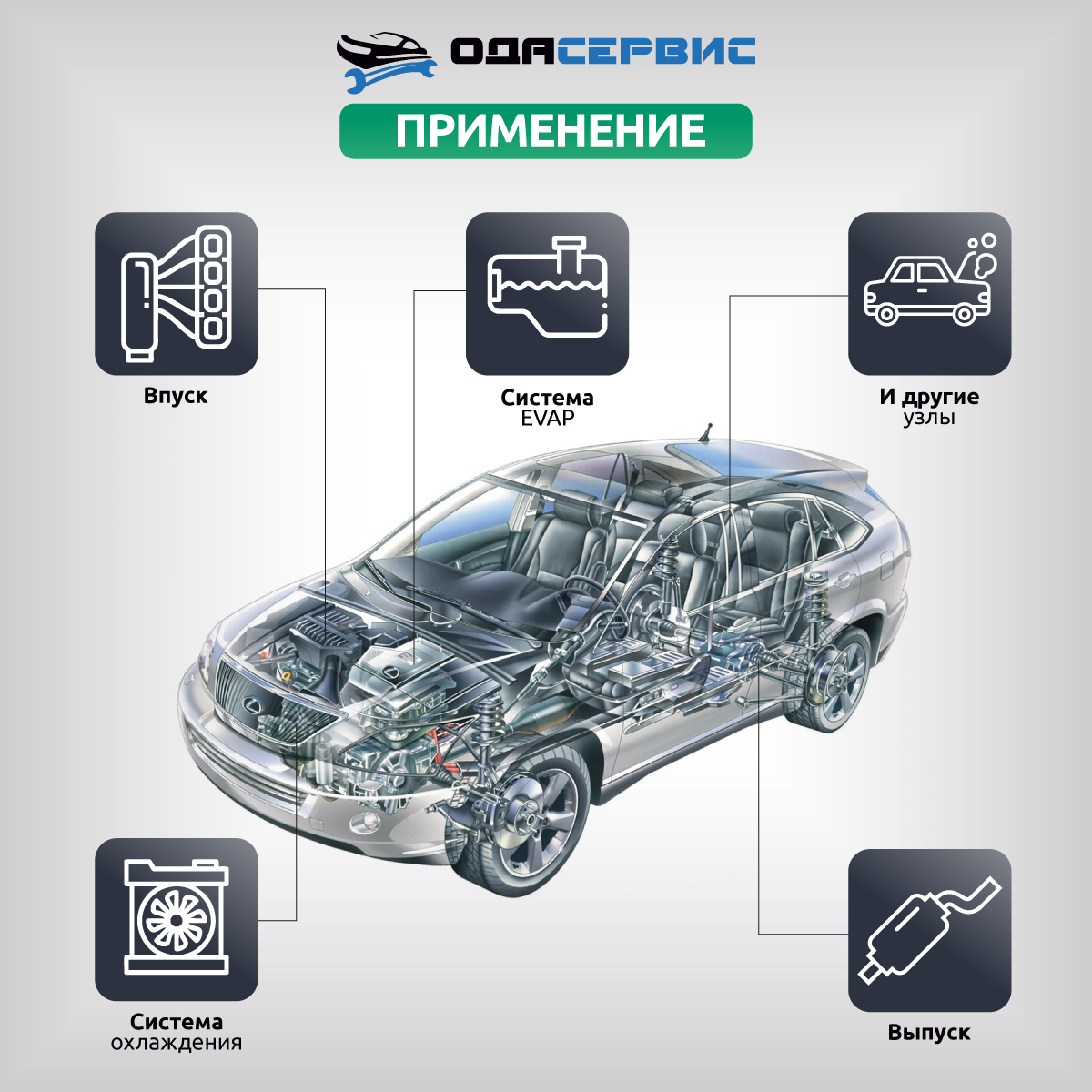

Где пригодится
впускной тракт и вакуумные шланги — подсос воздуха;
патрубки турбины, интеркулер, вентиляция картера и EVAP;
выпуск, соединения системы охлаждения, корпуса фар и фонарей, колёса, уплотнения дверей, люка и багажника;
дом, дача и мастерская: воздуховоды, бытовые и поливочные трубопроводы, дренаж, дымоходы и печные каналы, теплицы, ёмкости и технические короба.
Чем удобна модель
проверка воздухом без расхода жидкости — дым включают, только когда утечка подтвердилась;

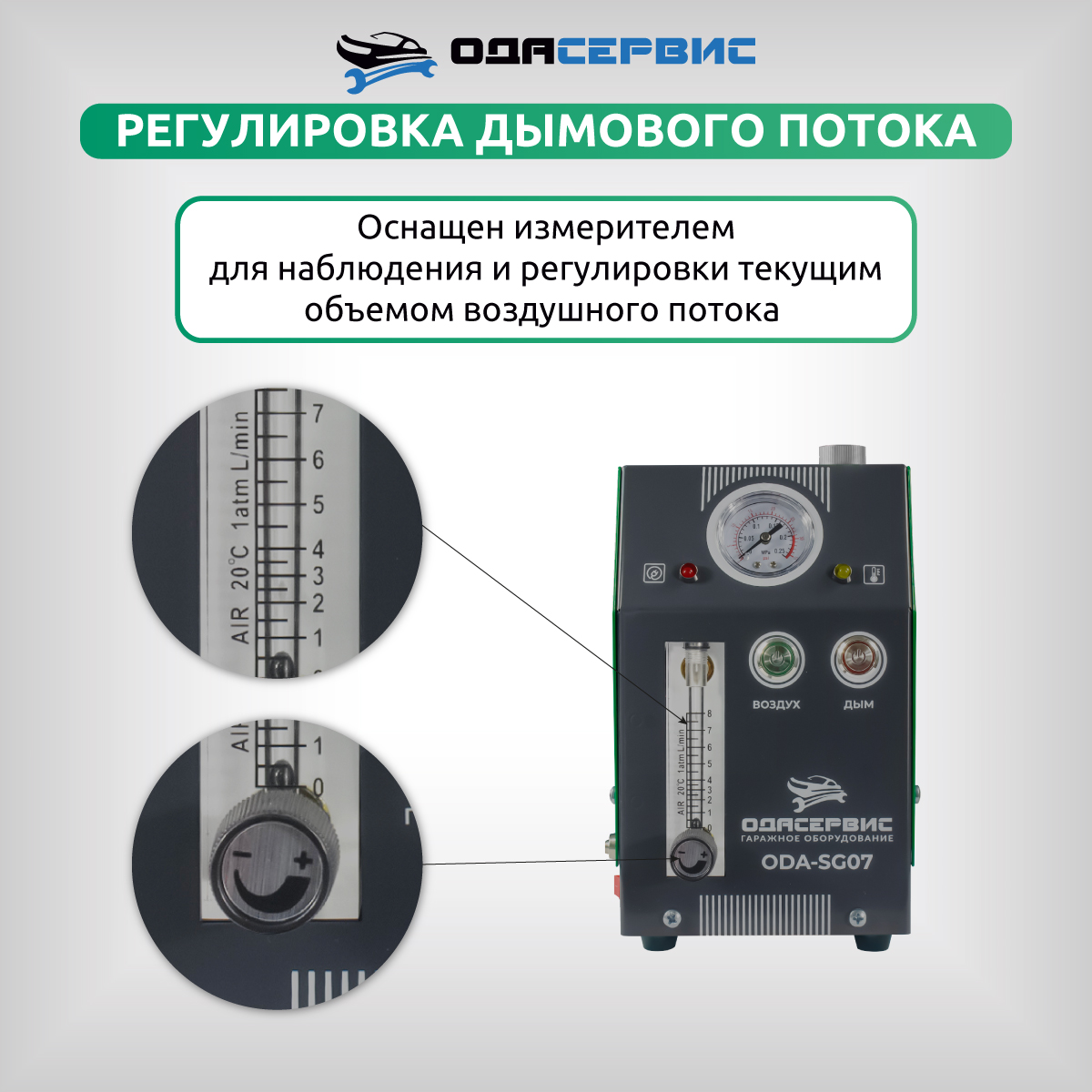

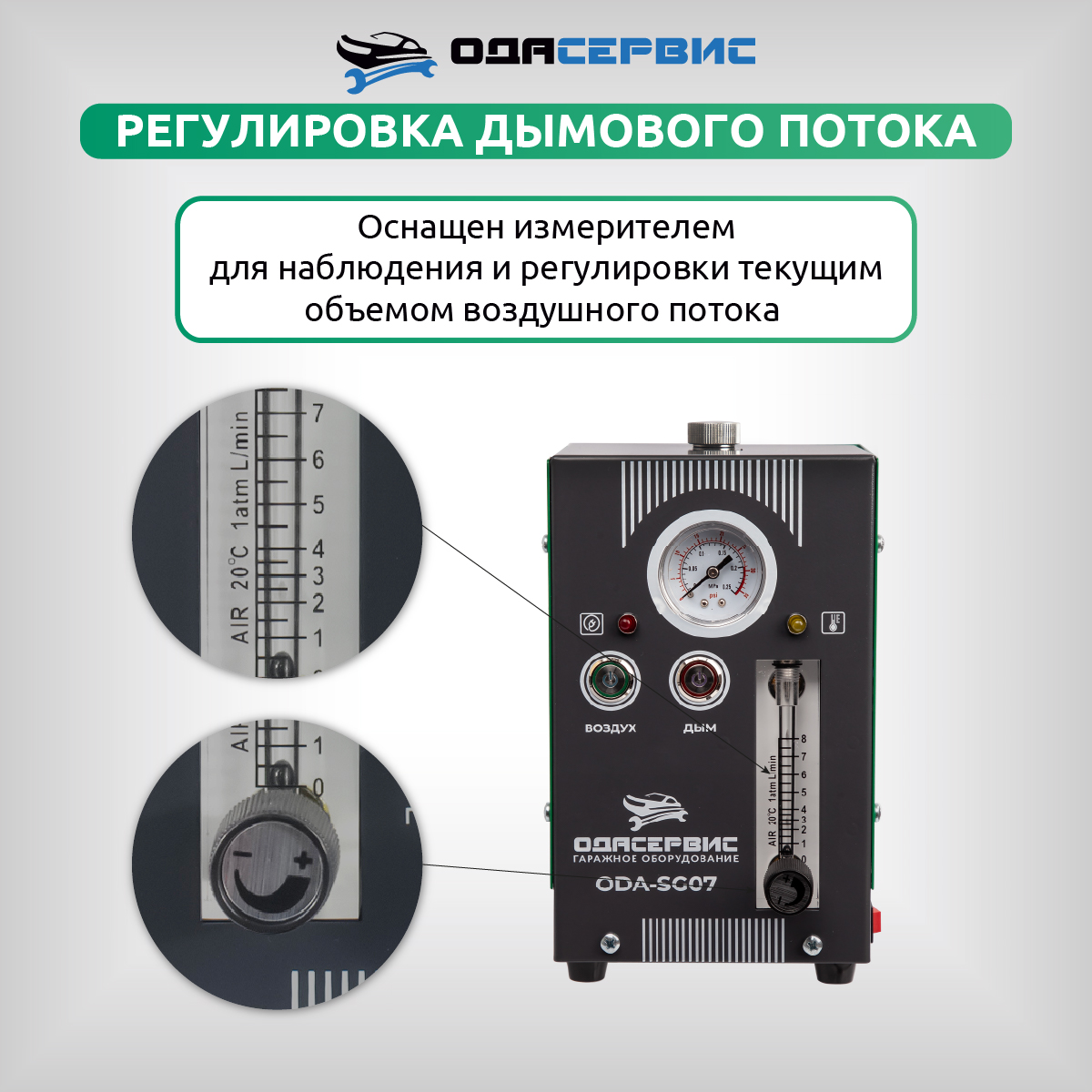

ручная регулировка потока — подача под объём системы, от тонких магистралей до объёмных контуров;

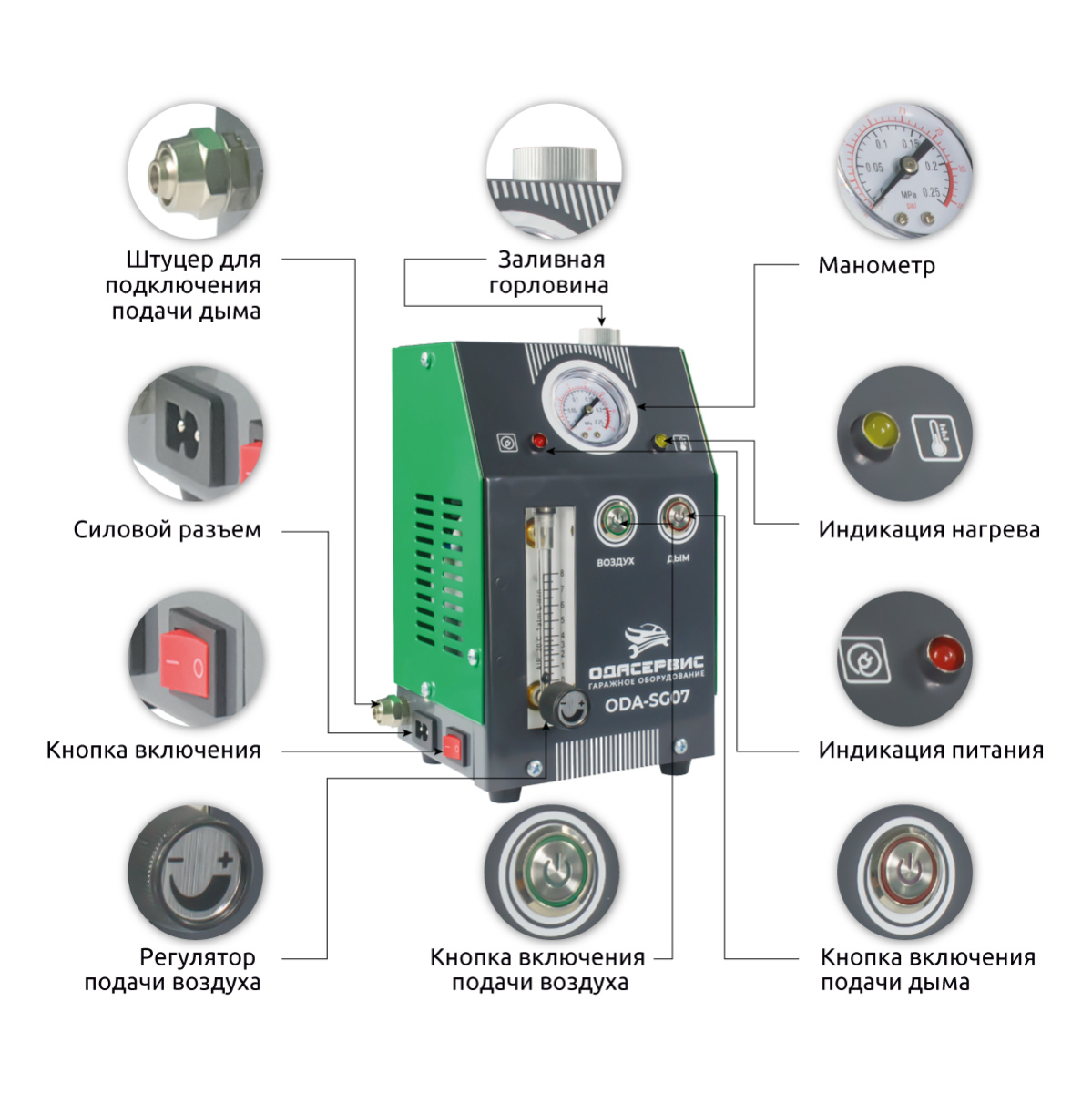

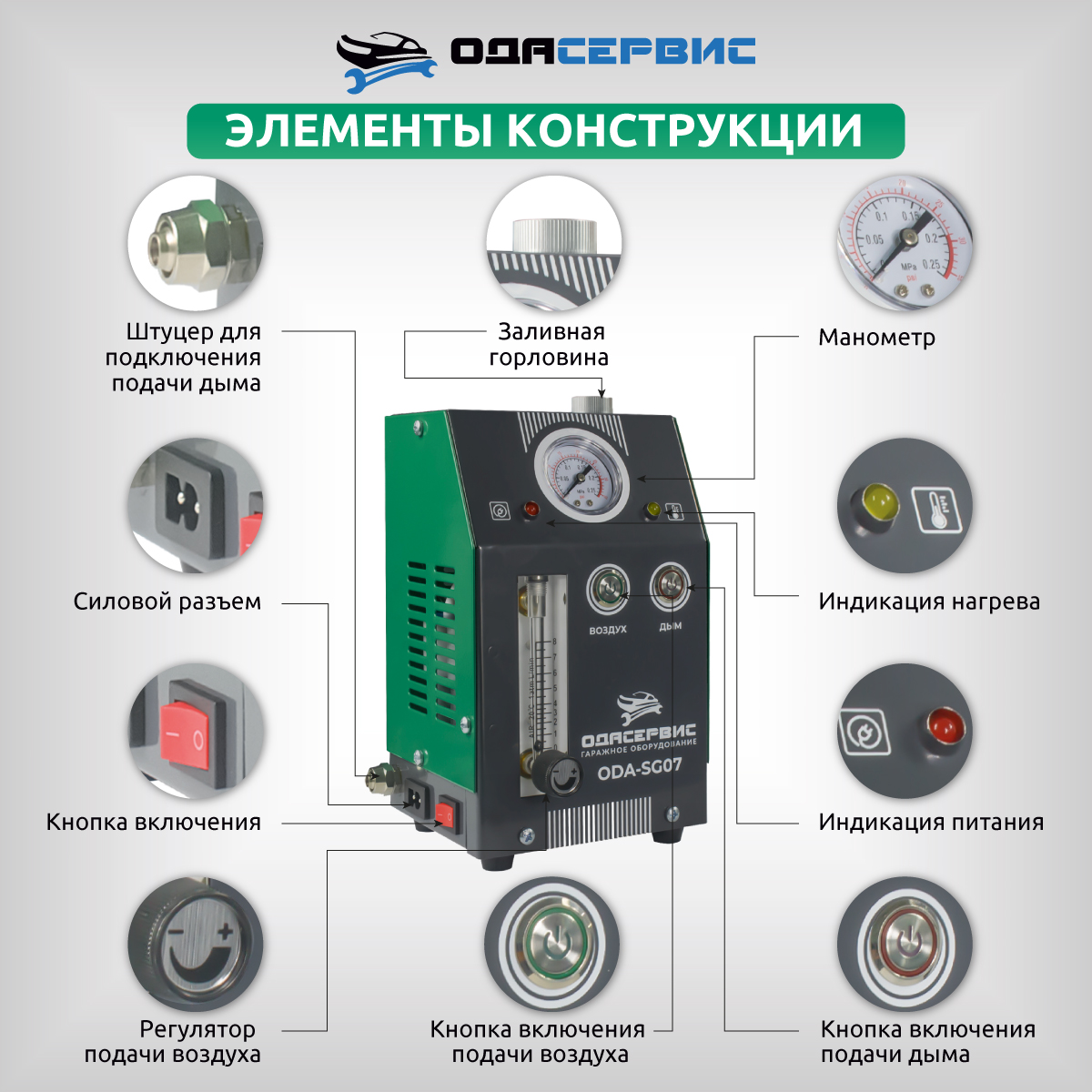

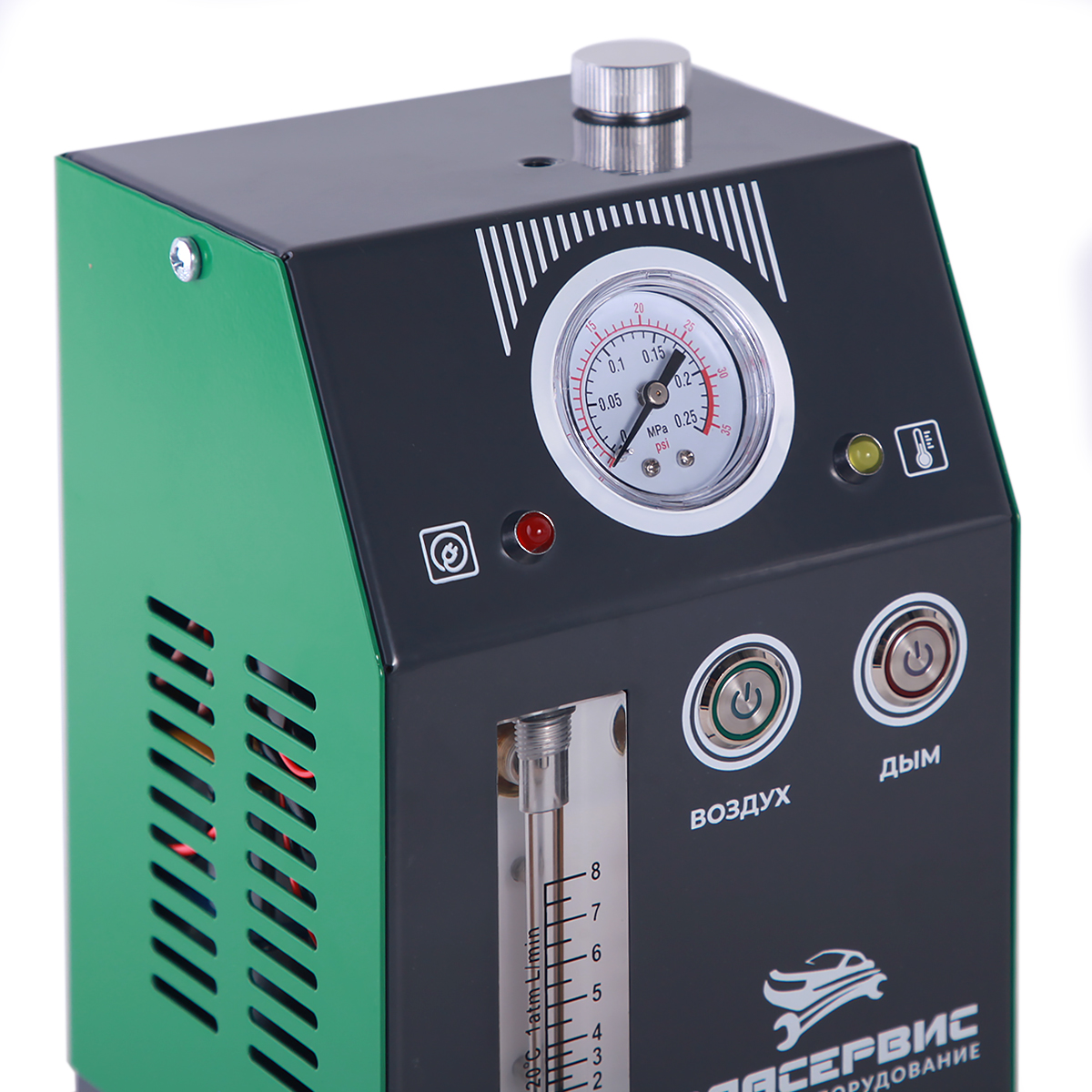

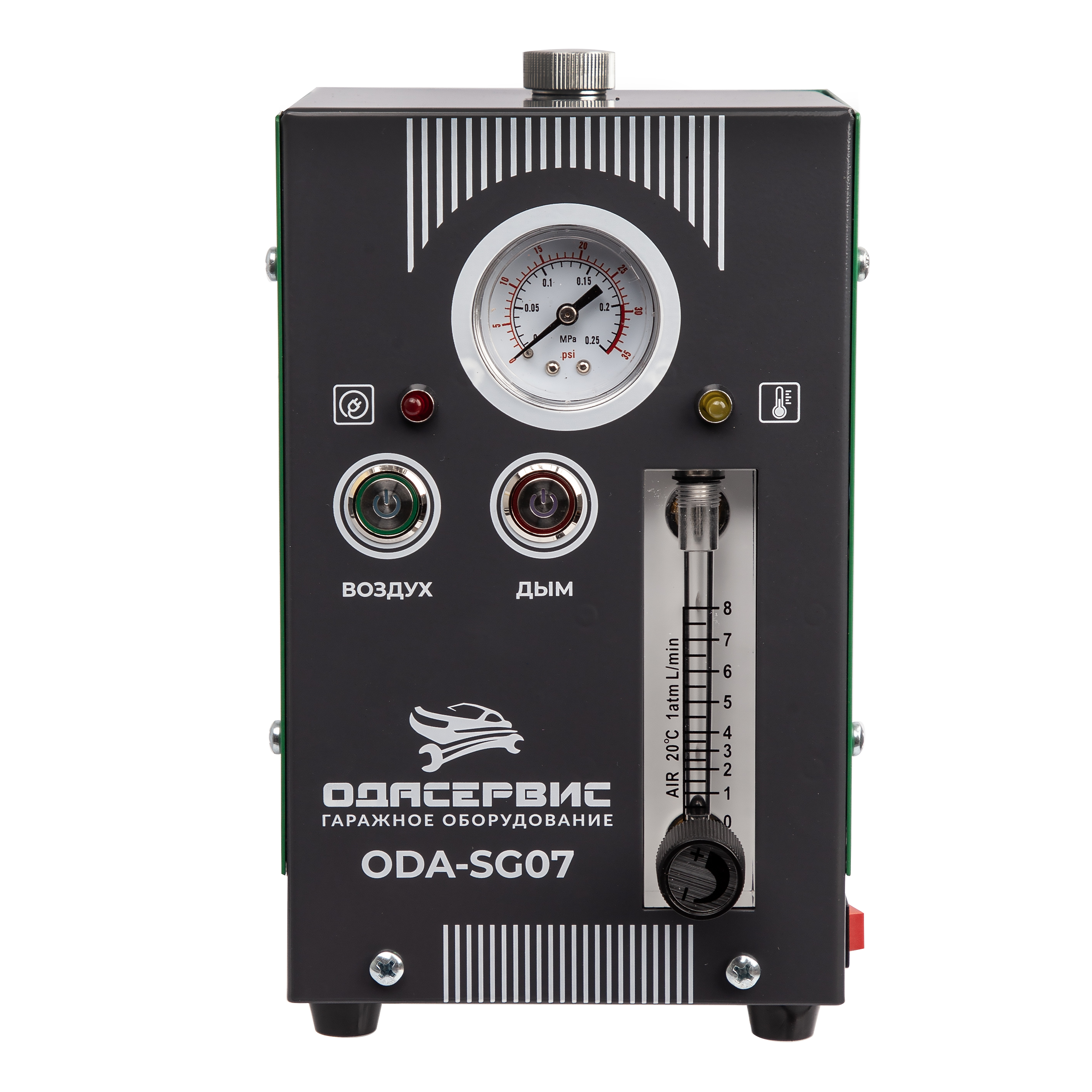

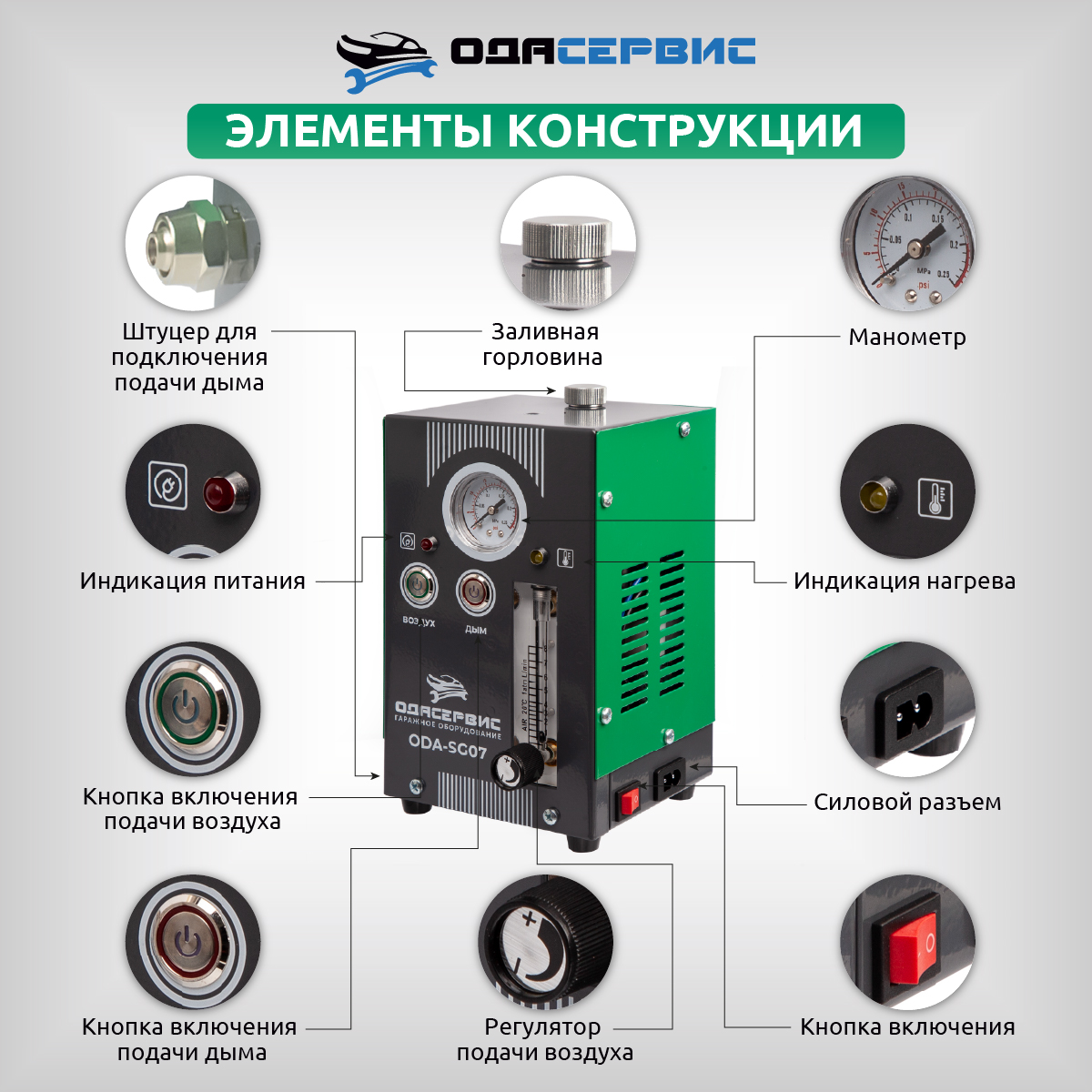

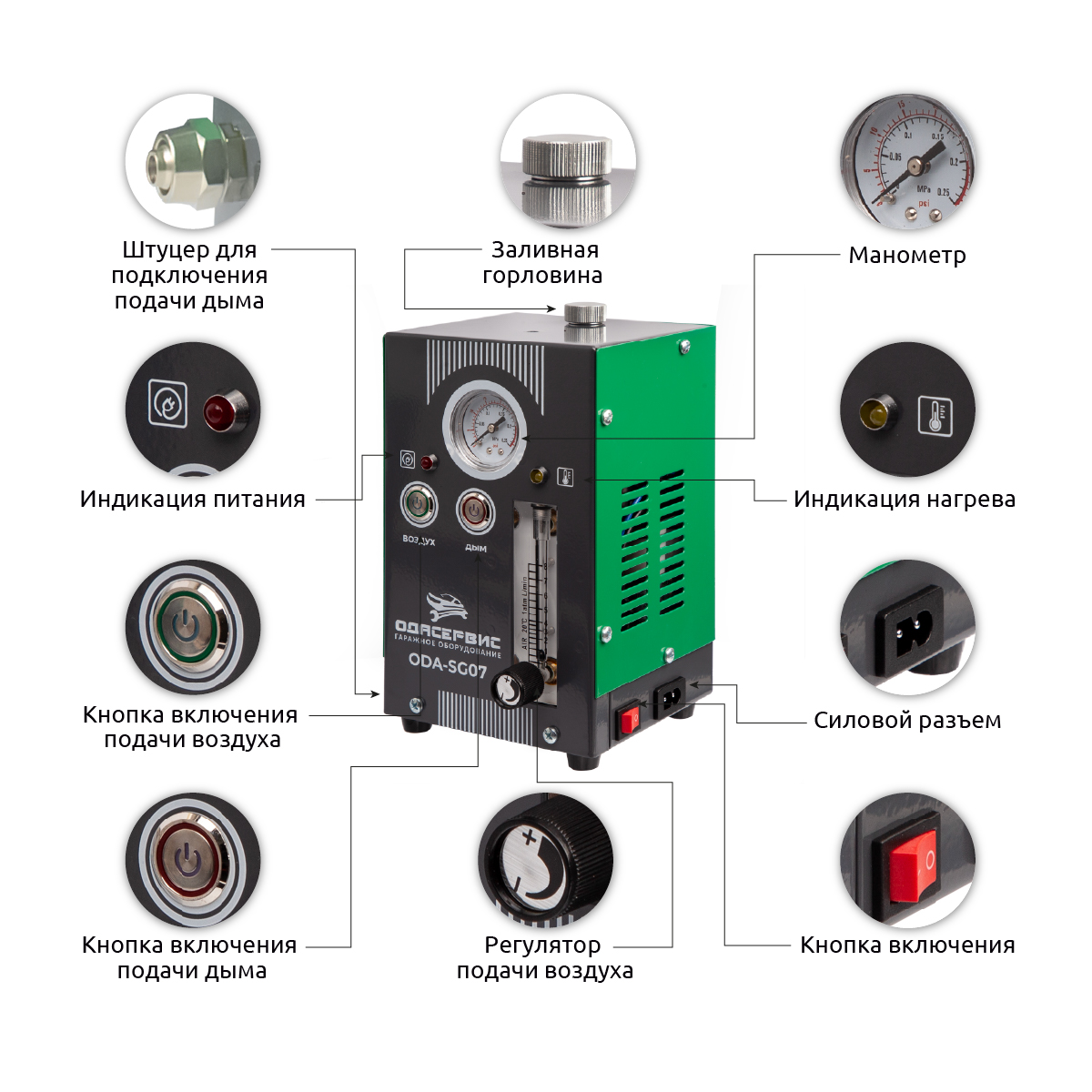

манометр с расходомером — стрелка выше 1 бар и поплавок внизу означают, что утечки нет; падение давления до нуля — отверстие больше 0,3 мм;

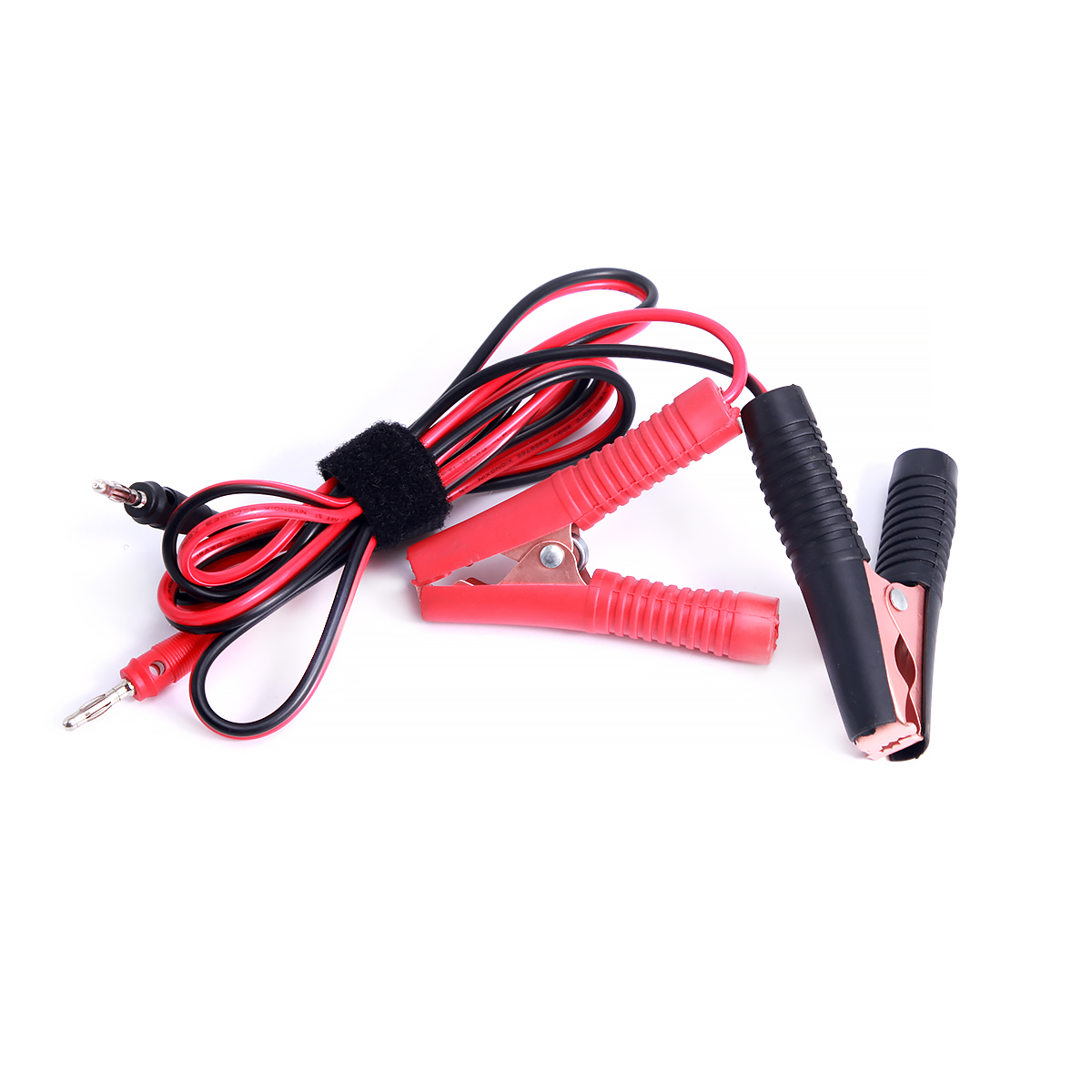

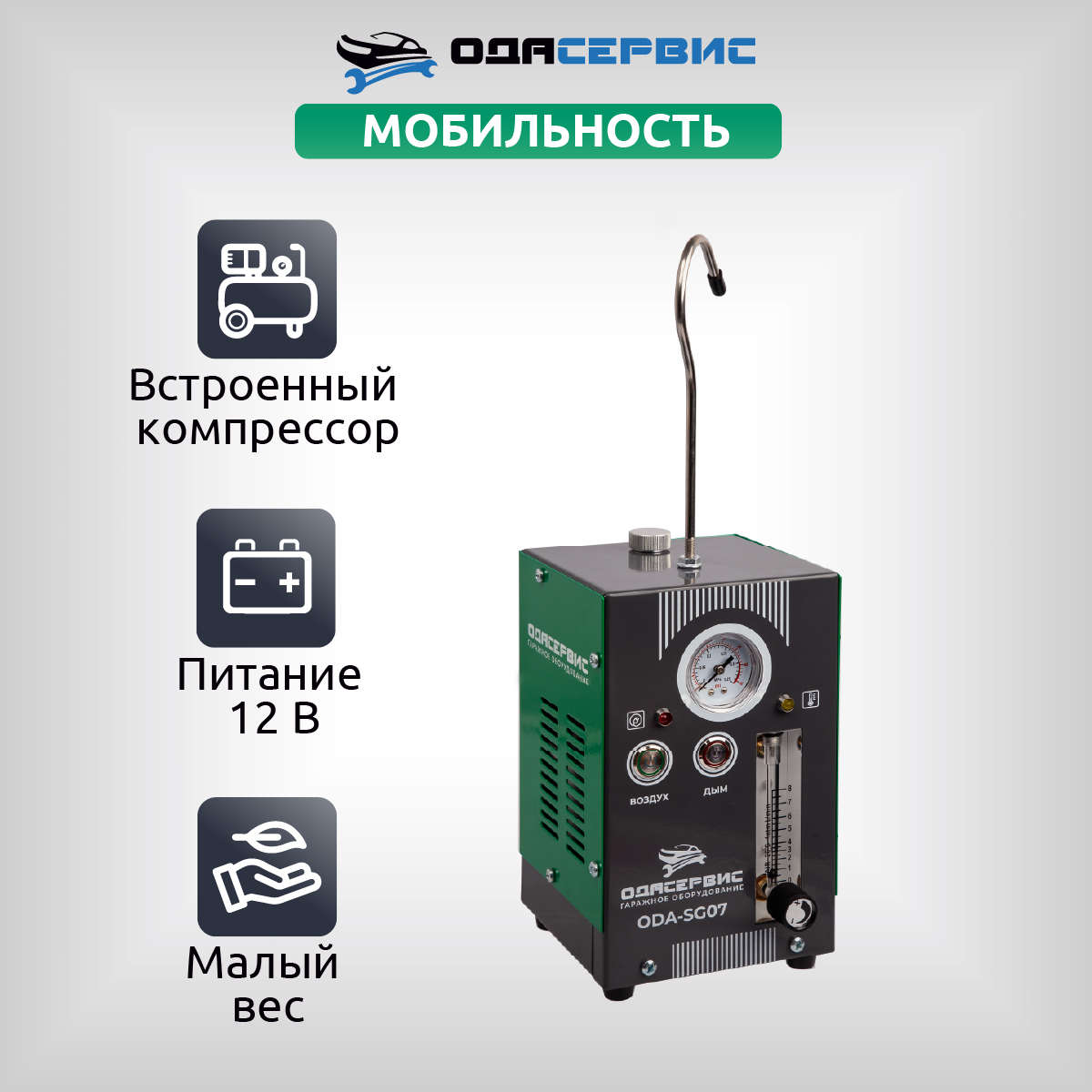

8 л/мин и 19–23 psi от АКБ 12 В — 12 А, 140 Вт, пневмолиния и розетка 220 В не нужны;

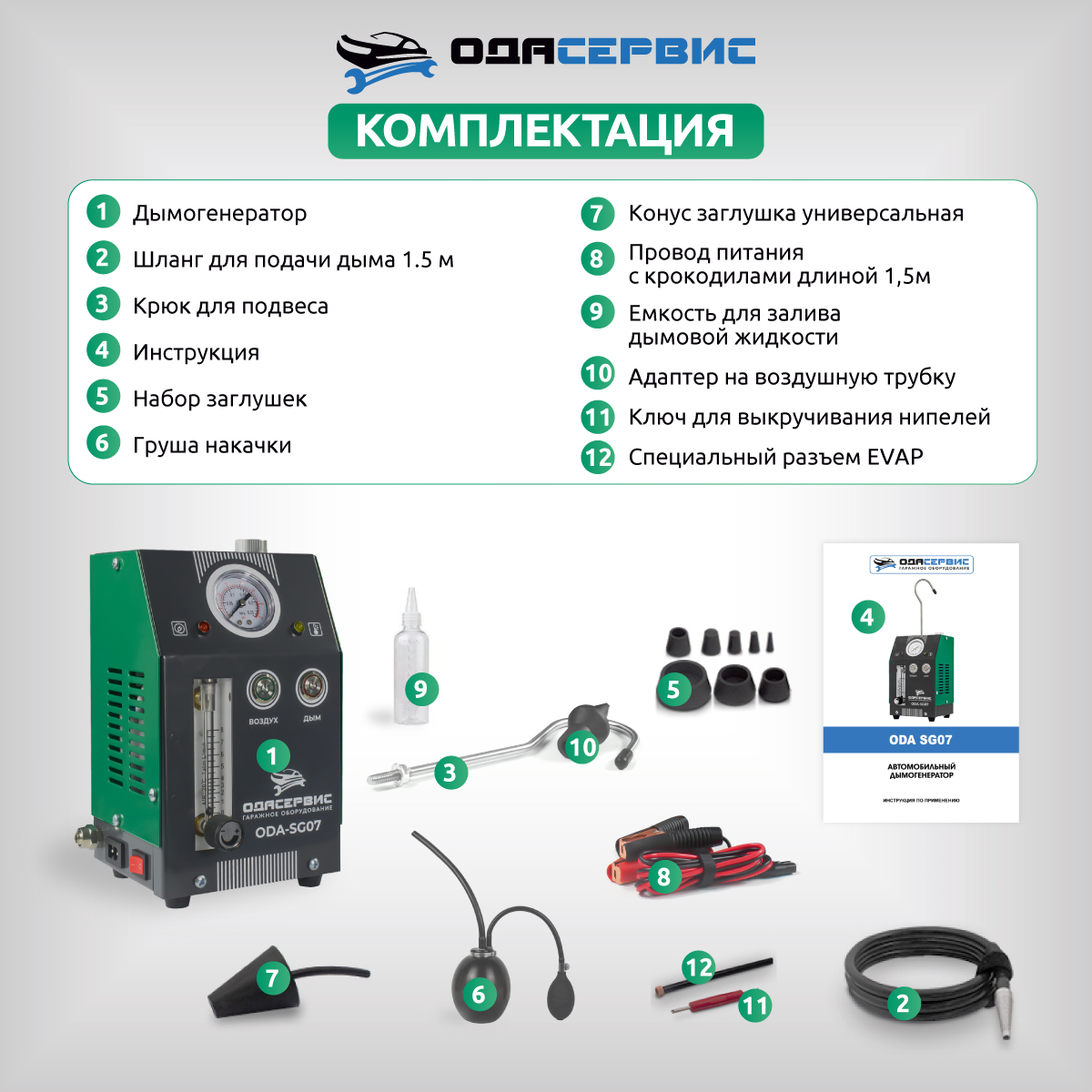

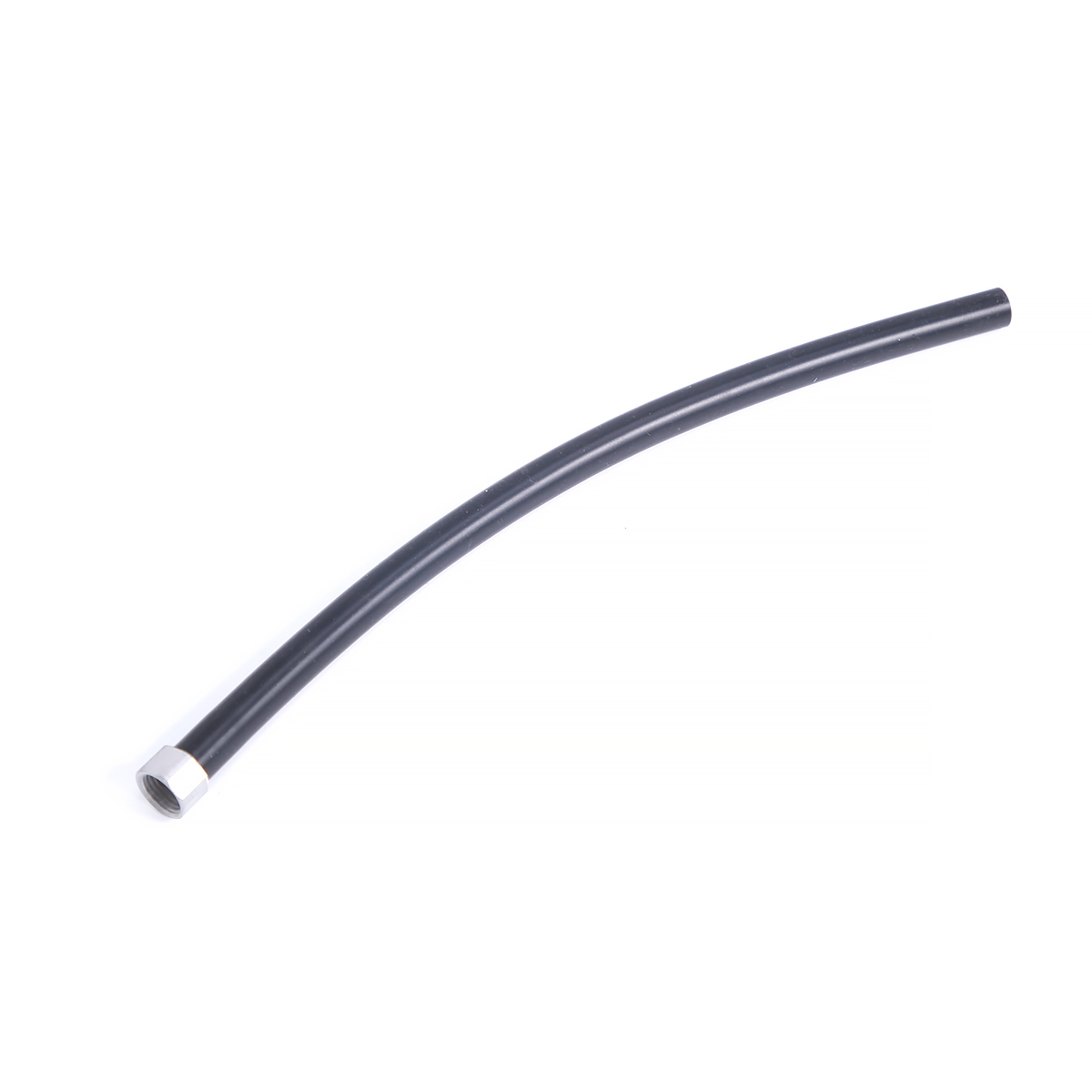

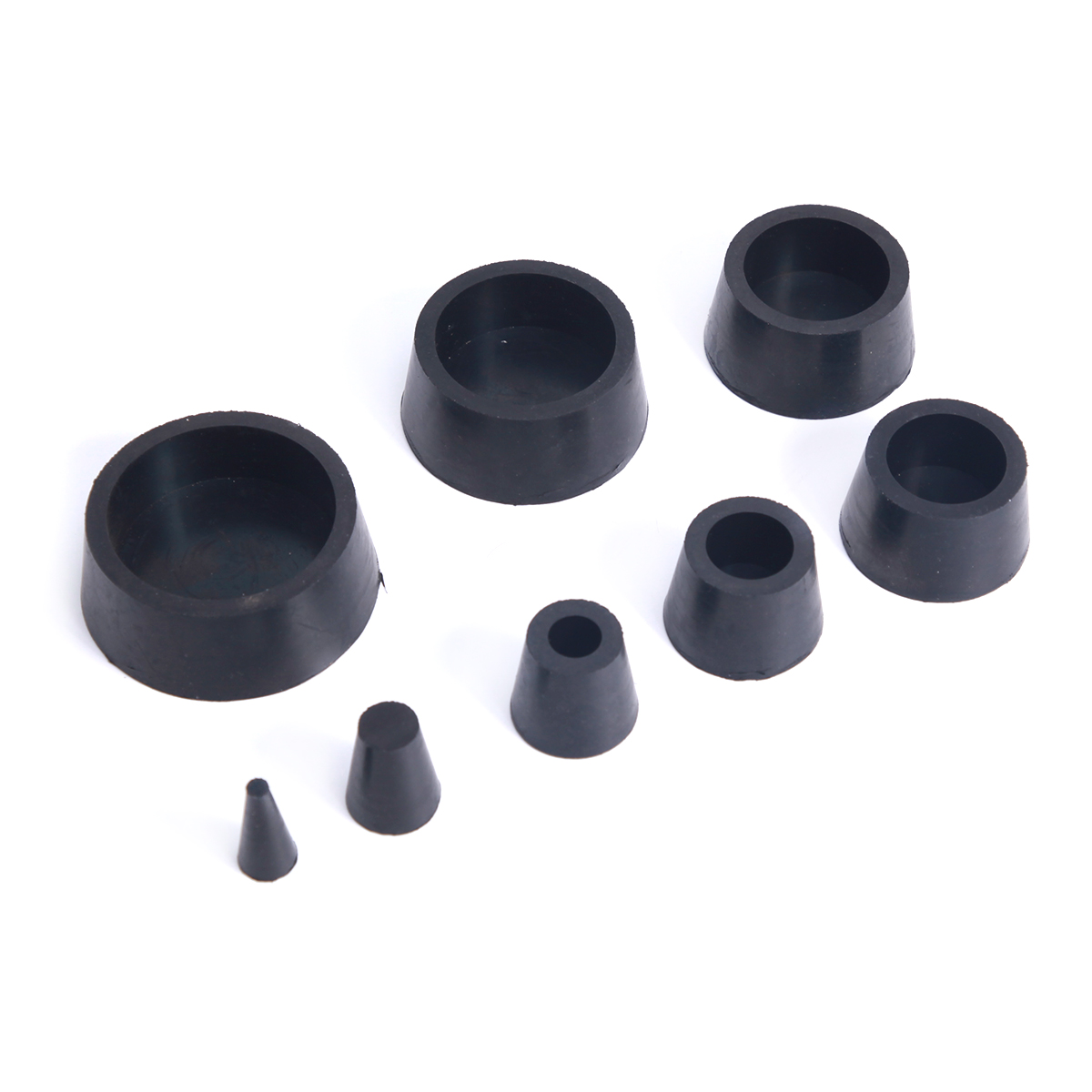

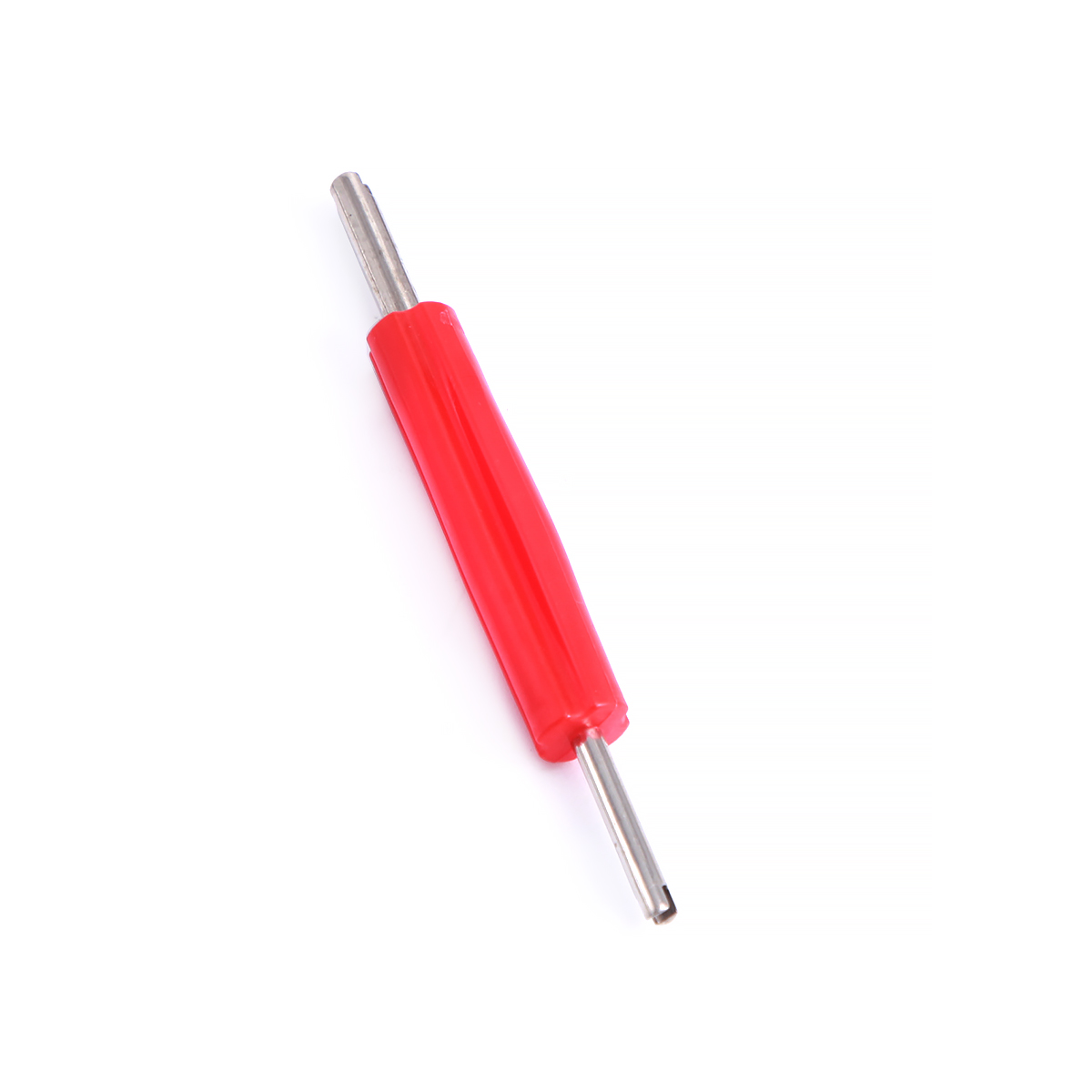

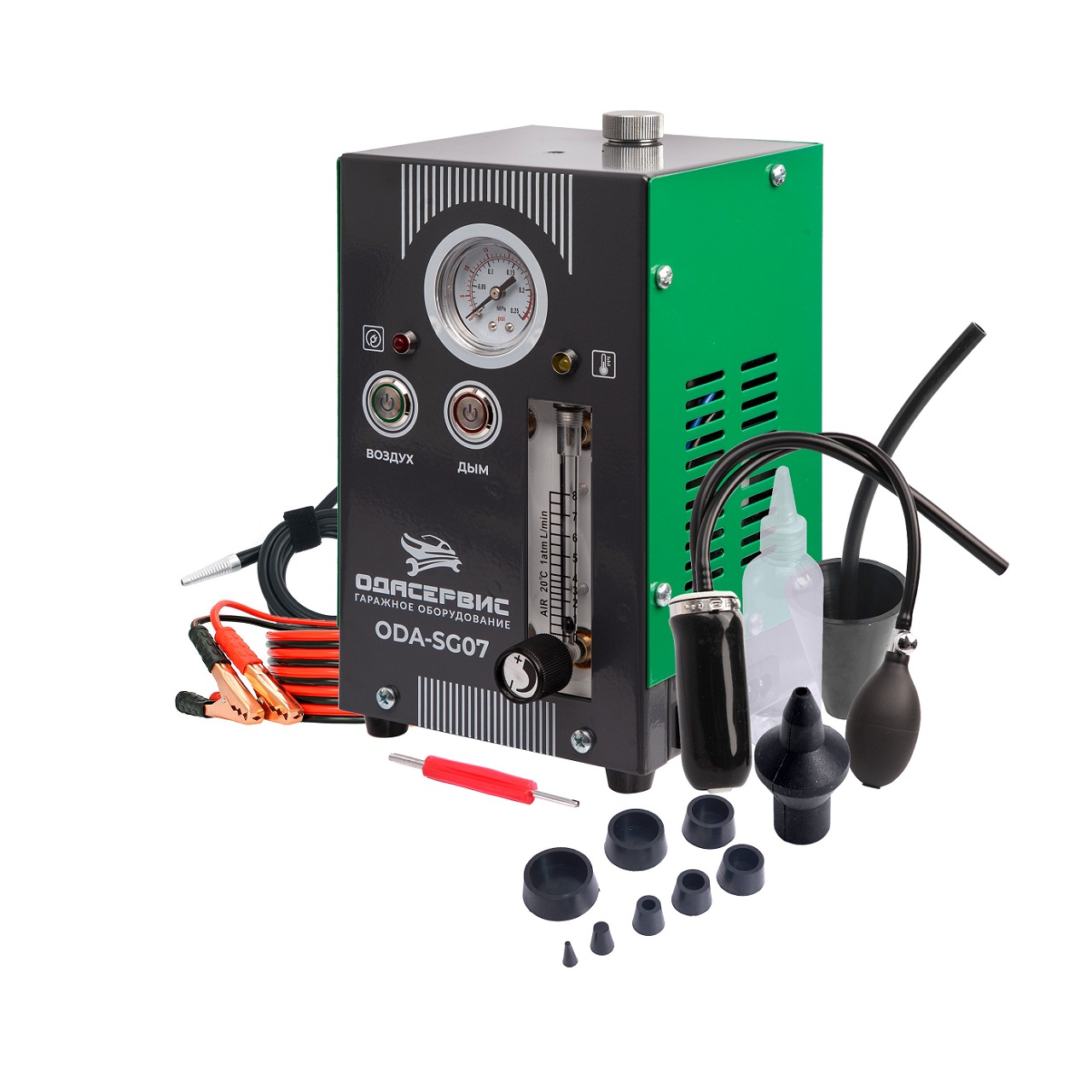

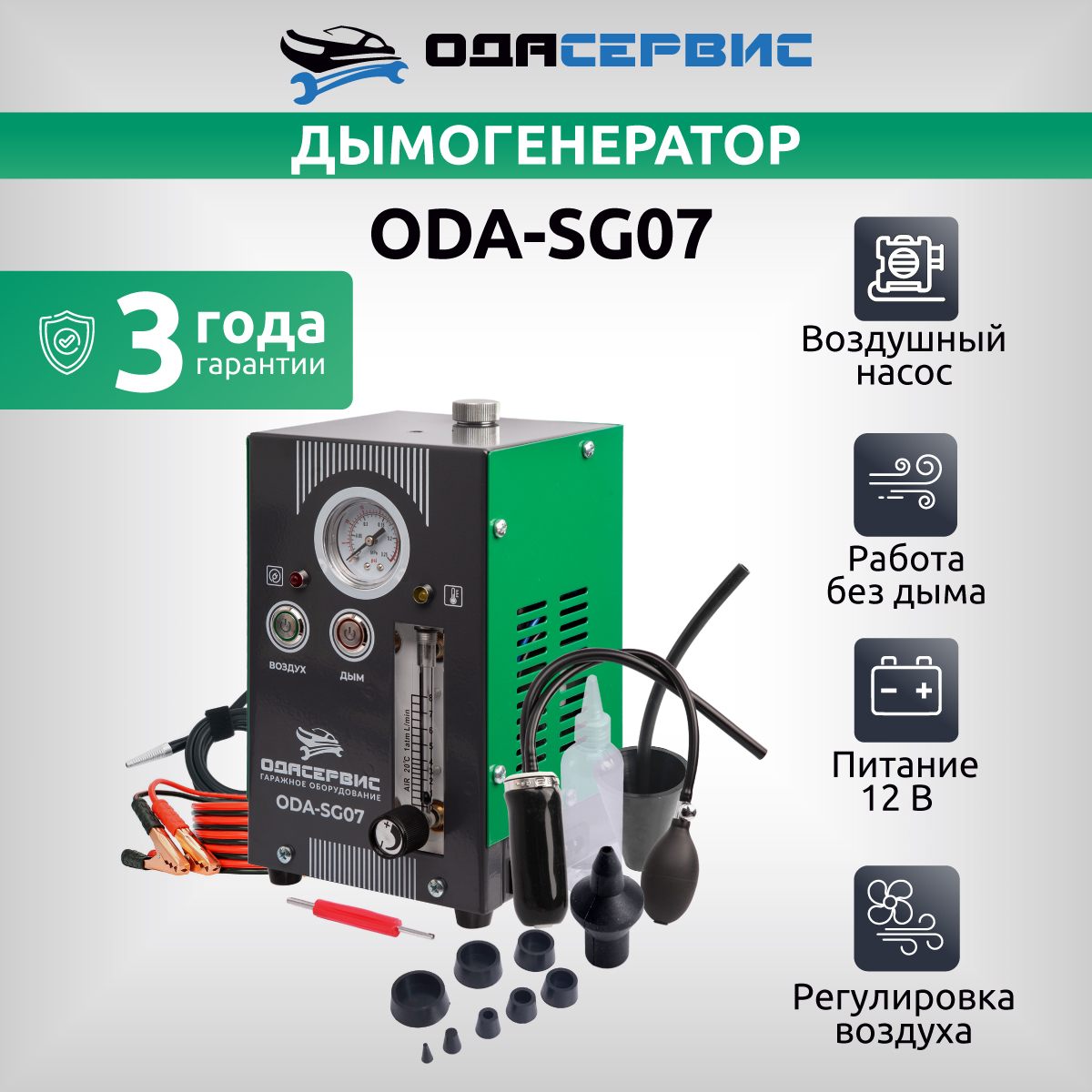

адаптеры в комплекте — EVAP, универсальный, ключ для сердечника клапана и набор конусных заглушек: подключаются к отверстиям разной формы и диаметра;

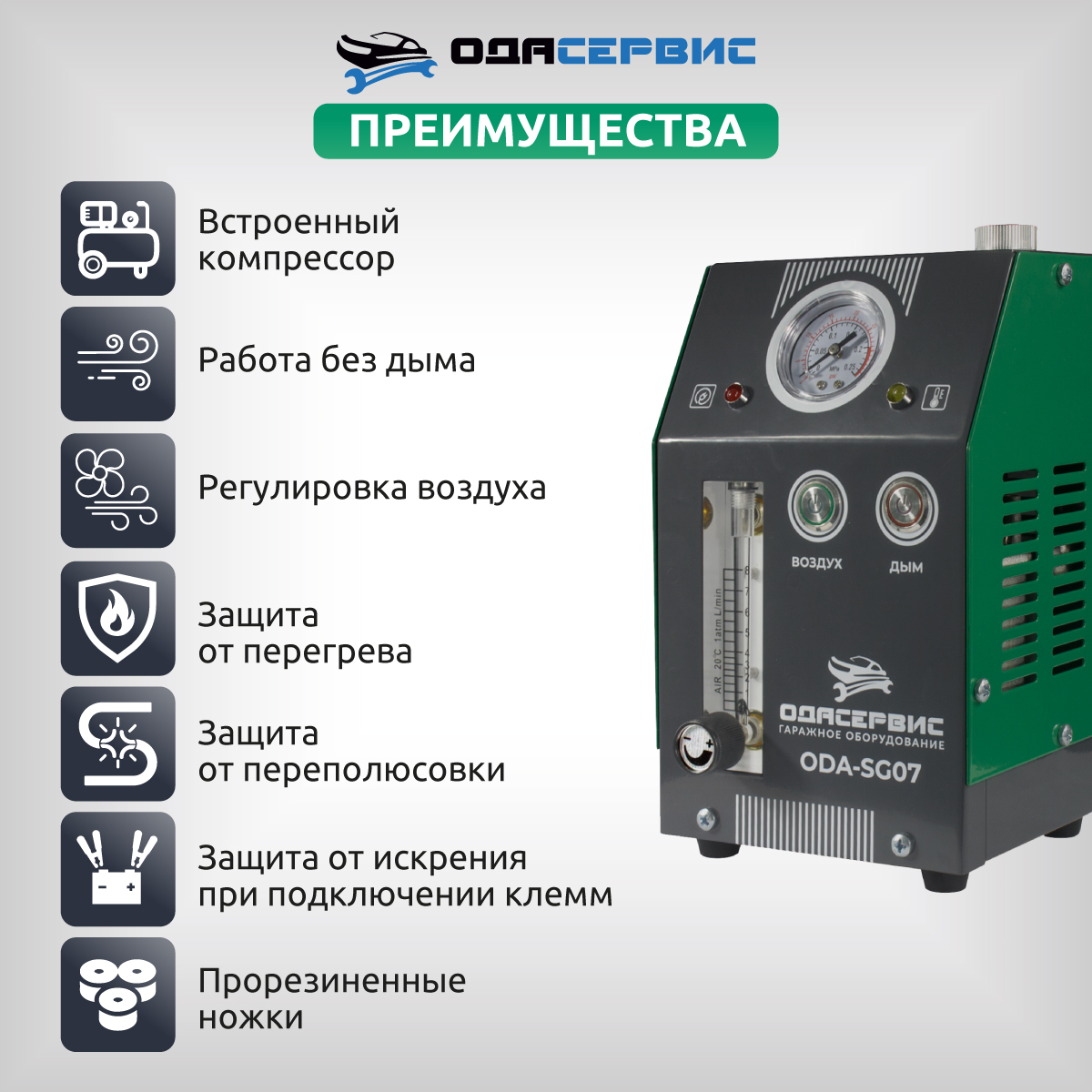

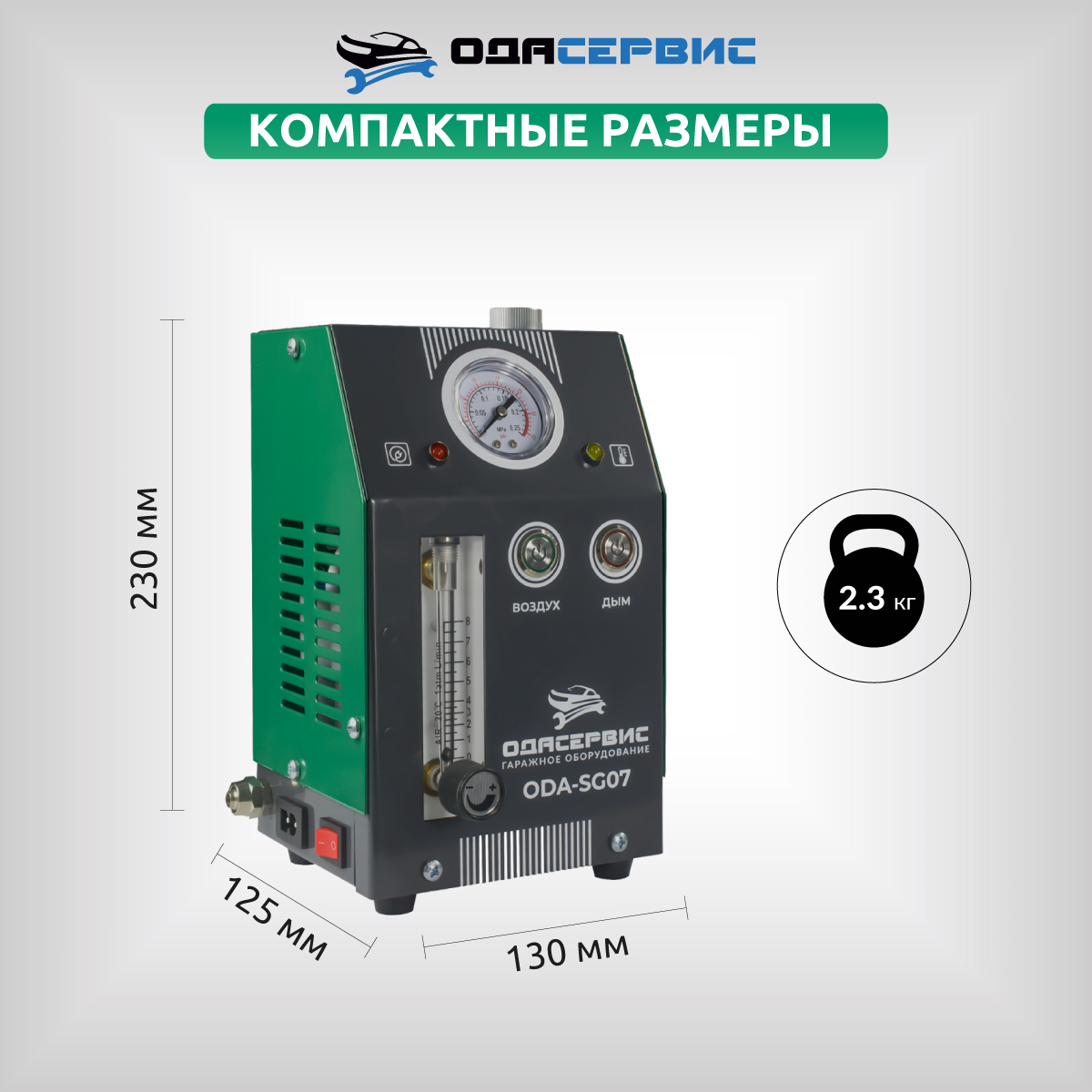

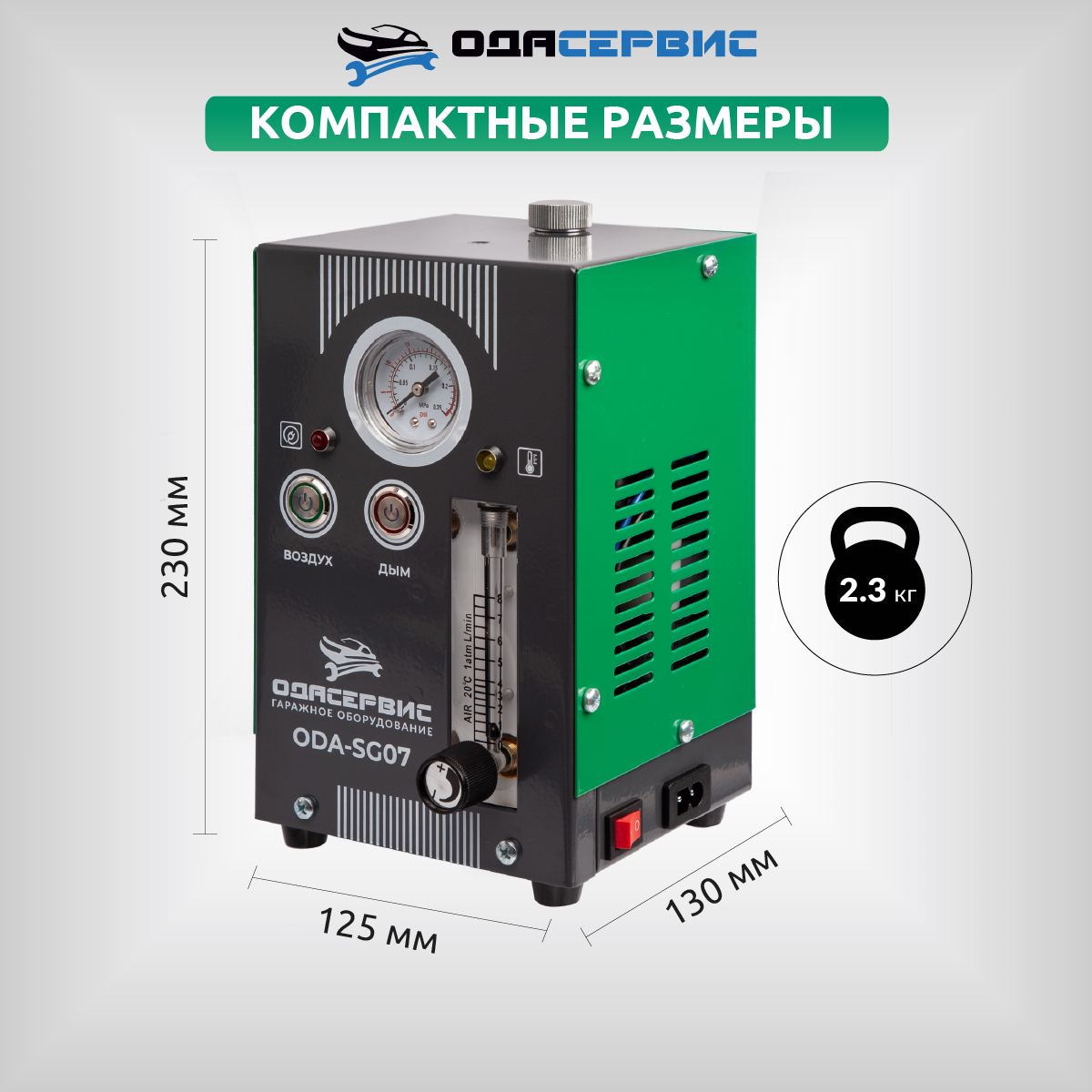

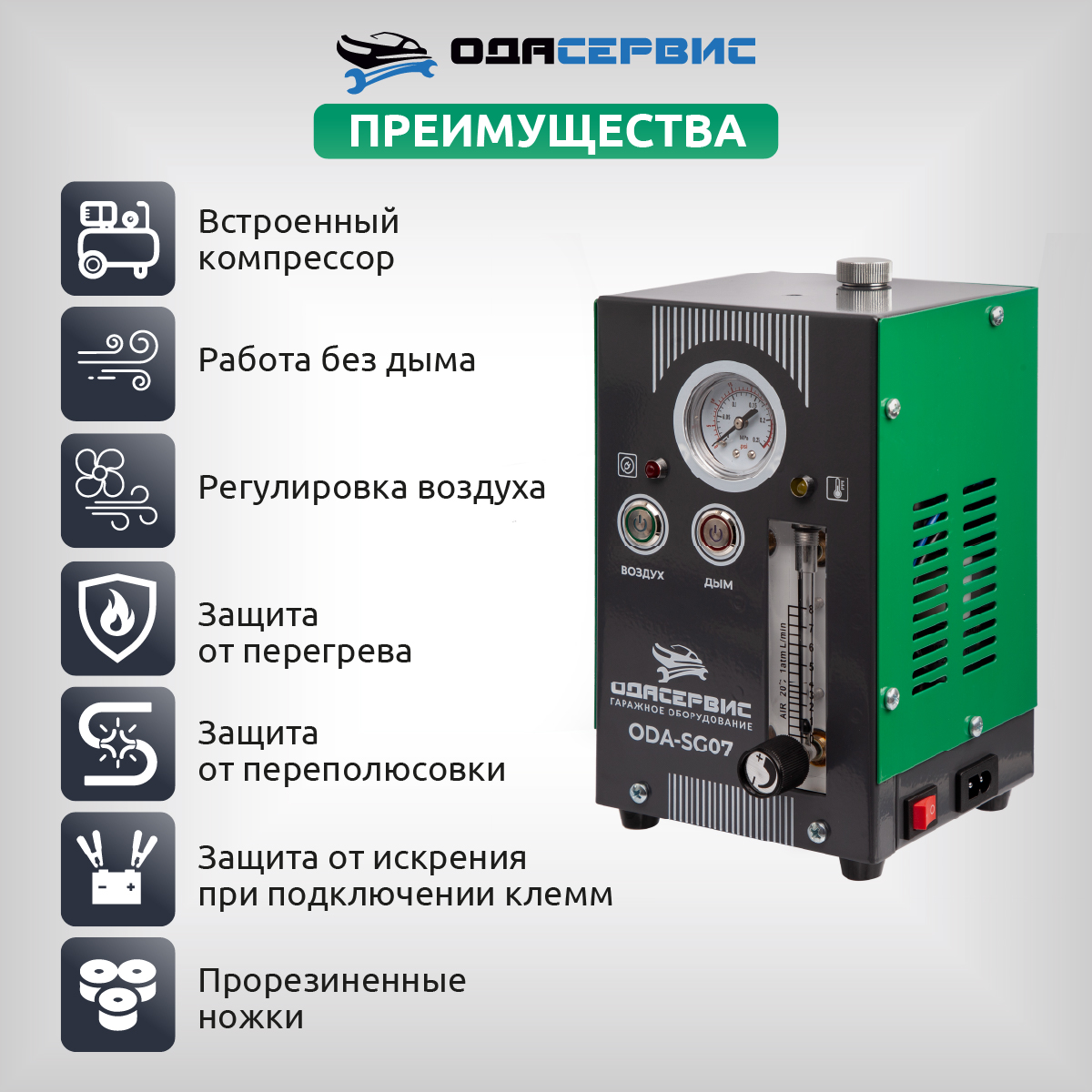

защиты — от перегрева, переполюсовки, искрения клемм и замыкания корпуса на «+»; 130 × 125 × 230 мм, 2,3 кг, работа от −15 до +40 °C.
Как подобрать
ODA-SG06 — тот же компрессор, но только дым: без режима «Воздух», регулировки, манометра и адаптера EVAP. ODA-SG08 — питание 12/24 В, электронная регулировка 4–16 л/мин, до 35 psi, бачок 30 мл и два набора заглушек. ODA-SG07 — середина линейки для сети 12 В; для 24 В подходят ODA-SG08 или ODA-SG01 от пневмолинии мастерской.
Что ещё пригодится:
ODA-SG01L — дымовая жидкость 100 мл, в комплект она не входит;
ODA-SG03 — жидкость 100 мл с УФ-красителем для поиска в ультрафиолете;
Защита от ненадежного подключения (искрения) аккумуляторных клемм
+
+
+
+
Защита от неправильного подключения (переполюсовки)
+
+
+
+
Защита от короткого замыкания корпуса дымогенератора с + клеммой аккумулятора
+
+
+
+
Расход жидкости
1 мл
1 мл
1 мл
1-5 мл
Объем заправляемой жидкости
до 10 мл
20–25 мл
20–25 мл
до 30 мл, смотровое окно, сливная пробка
Длина шланга
2 м
Режимы работы
5/10/15/20 мин
до 20 мин
до 20 мин
до 20 мин
Потребляемый ток
8 А при 12 В / 4 А при 24 В
12А при 12В
12А при 12В
12А при 12В/4А при 24В
Потребляемая мощность
140 Вт
140 Вт
140 Вт
Условия работы
от −15 до +40 °C, влажность 20–85 %
от −15 до +40 °C, влажность 20–85 %
от −15 до +40 °C, влажность 20–85 %
Размеры
кейс 430 × 365 × 80 мм
128 × 118 × 203 мм
130 × 125 × 230 мм
128 × 118 × 203 мм
Масса
0,35 кг
2 кг
2,3 кг
2,3 кг

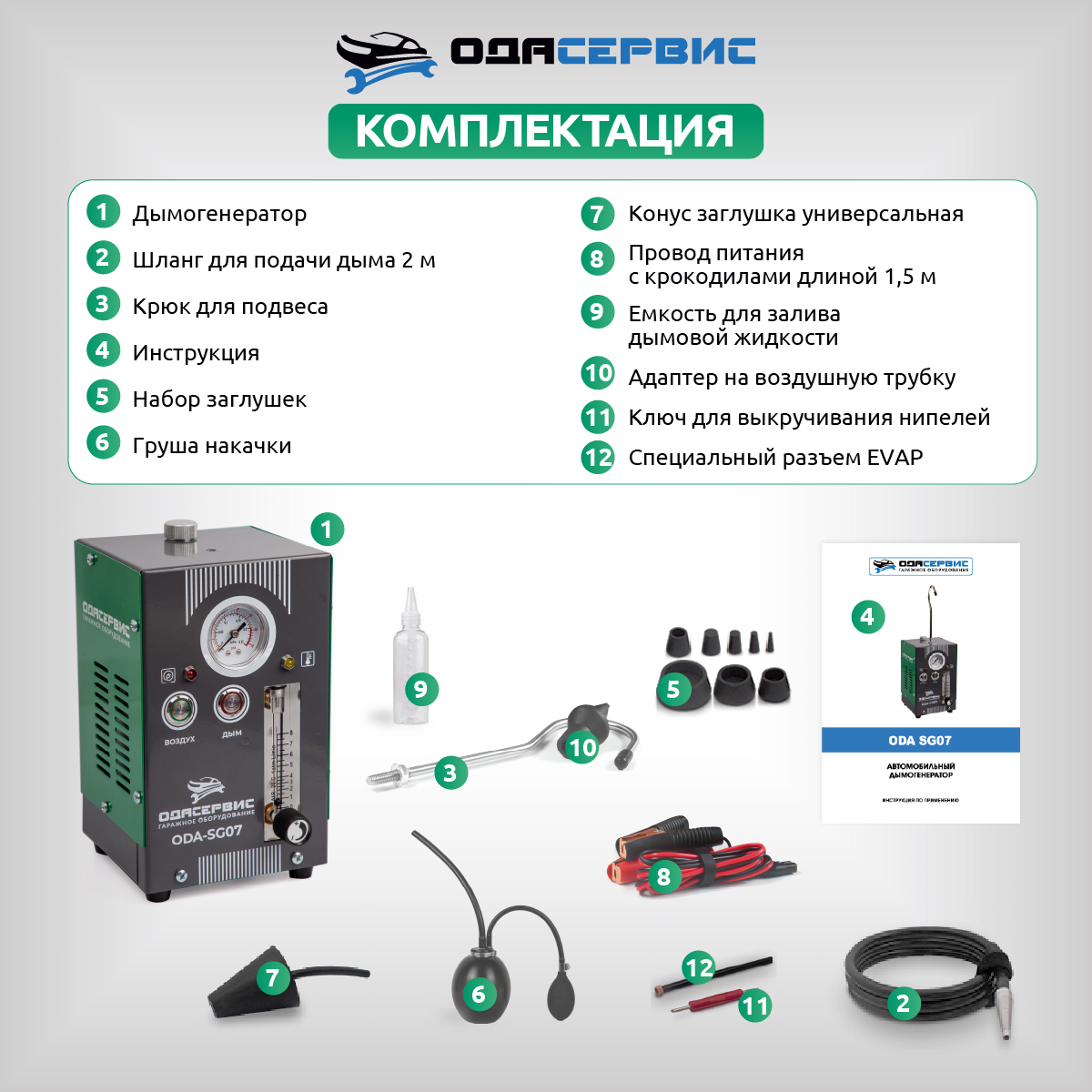

Генератор дыма
+
+
+
+
Регулятор давления
+
-
+
+

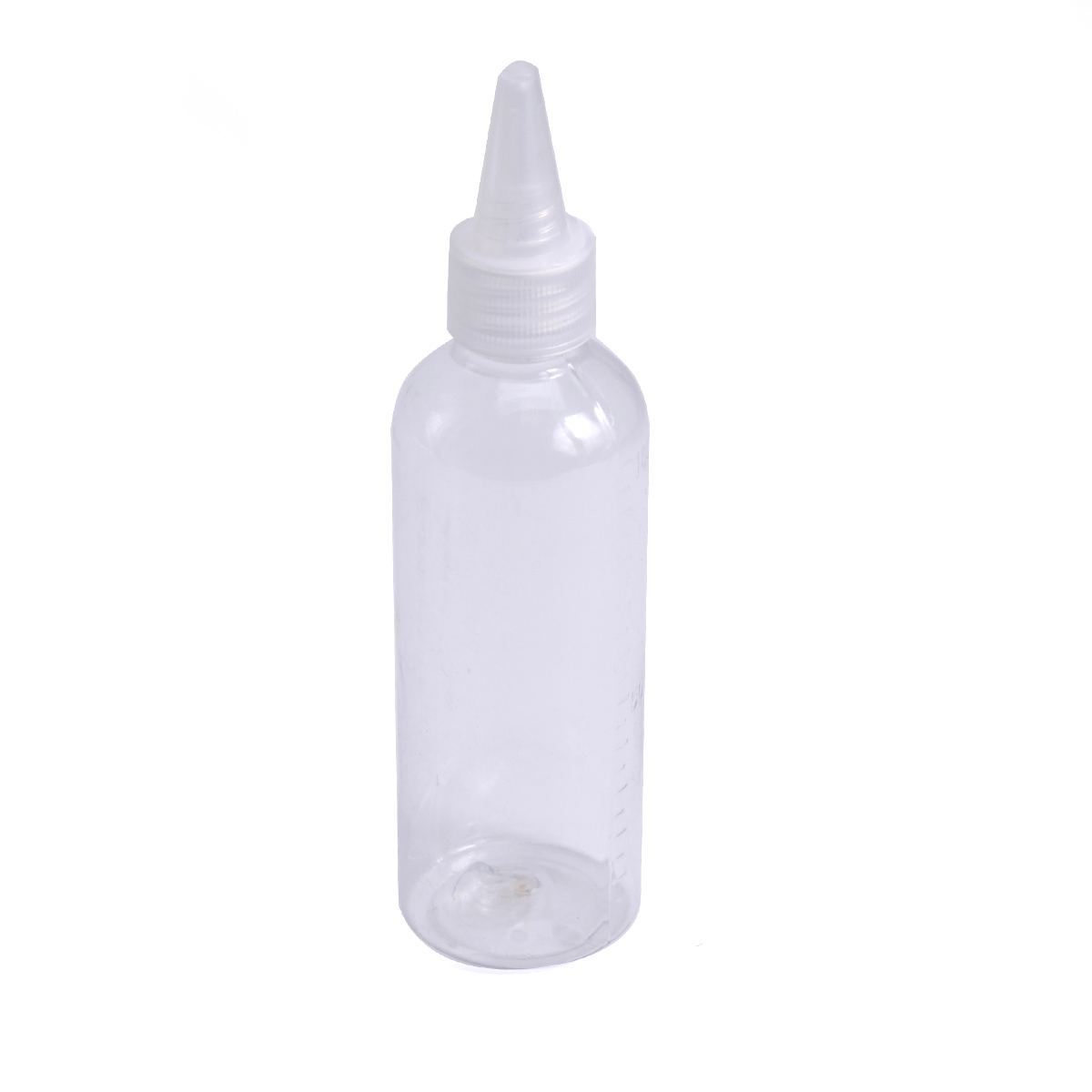

Удобная емкость для залива
шприц
+
+
+
Дымовая жидкость
100 мл
-
-
-
Комплект пробок для подачи дыма
12/18, 17/23, 23/29, 32/38

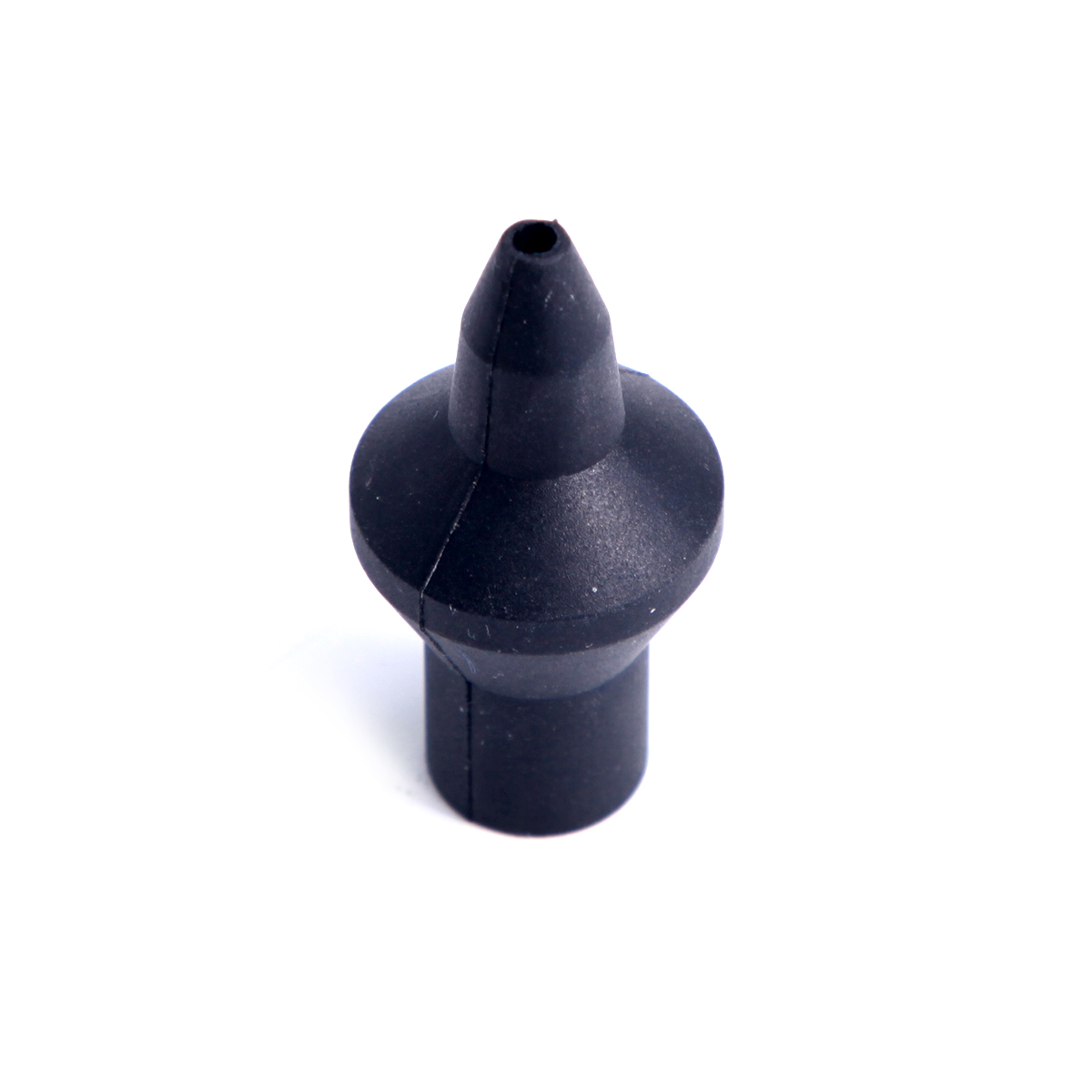

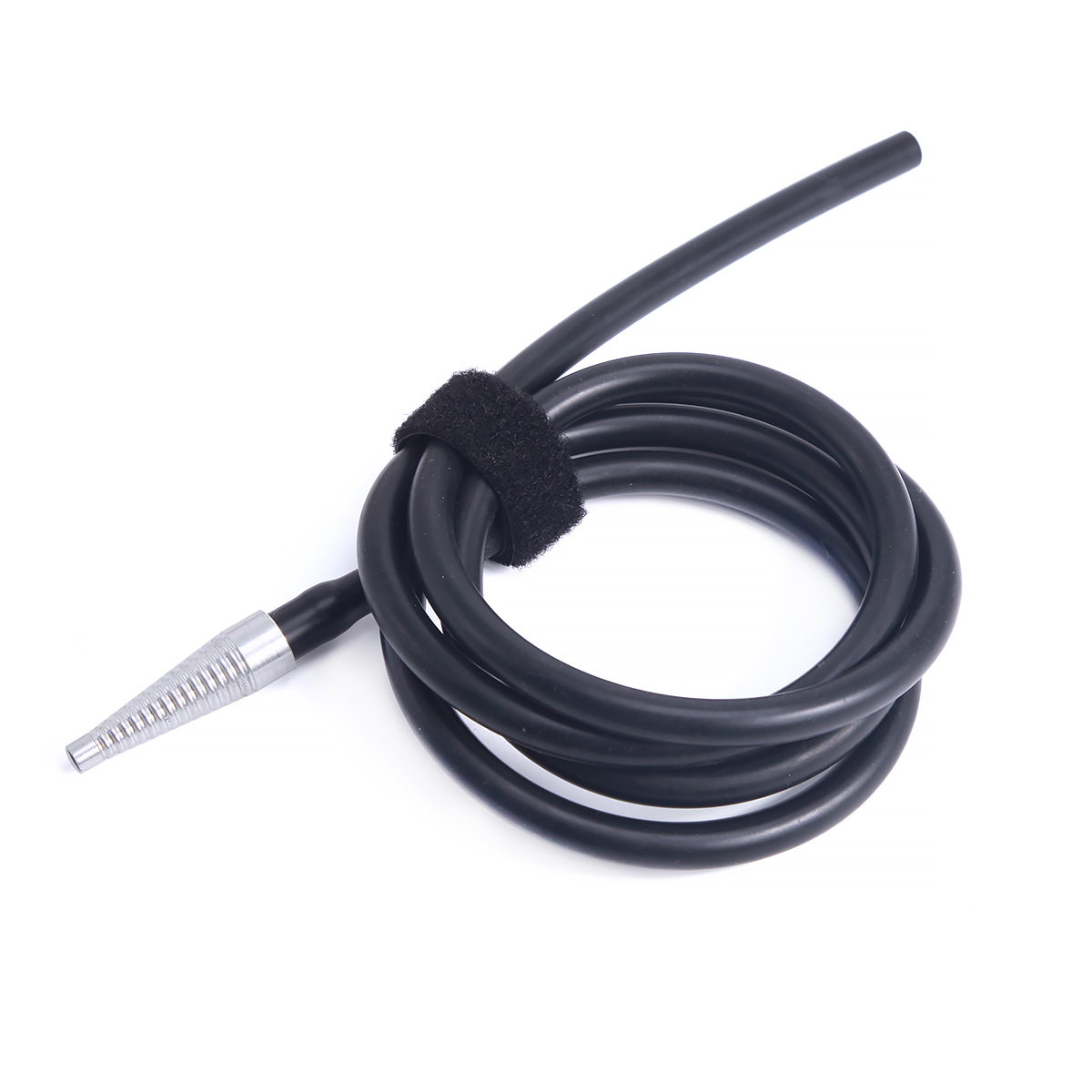

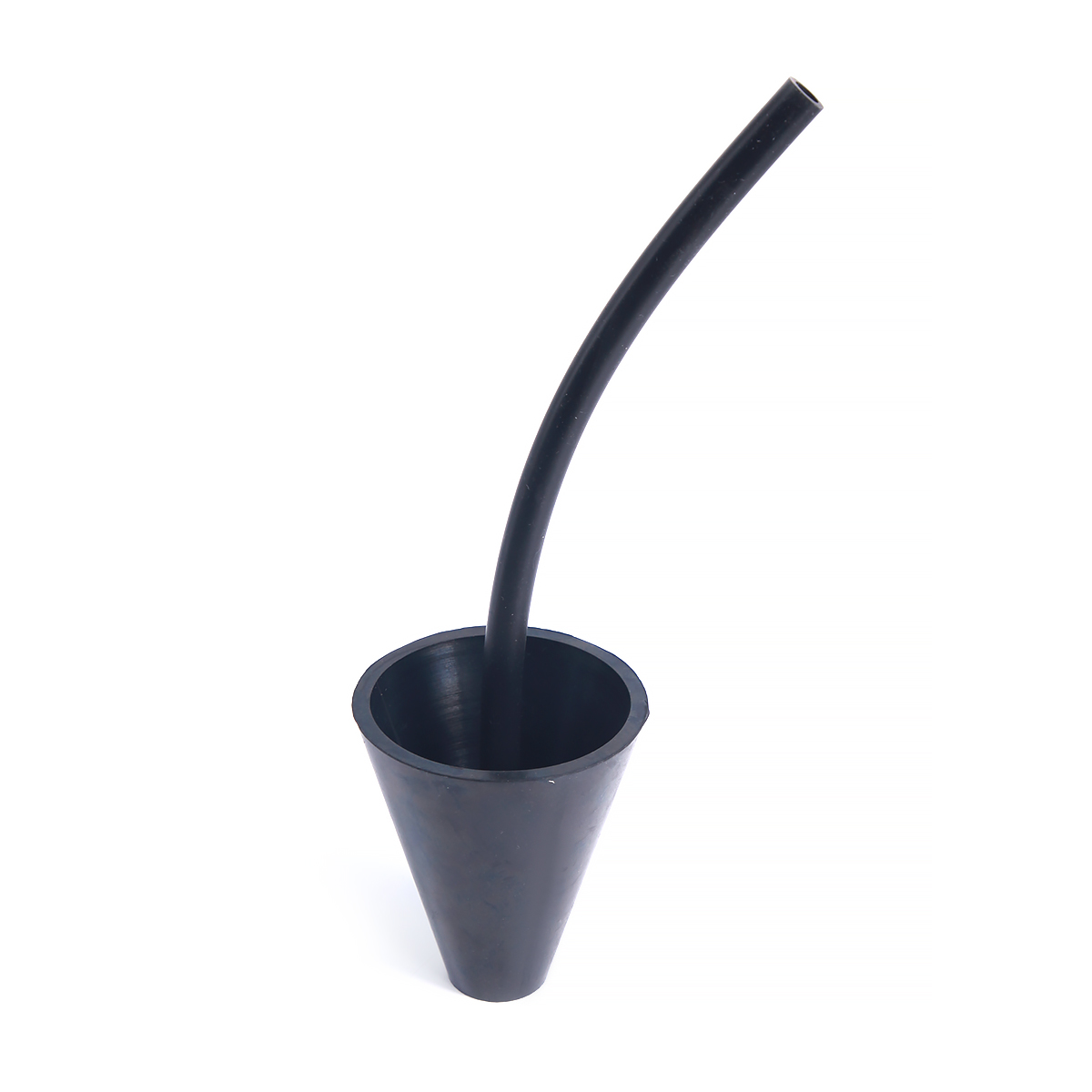

Адаптер для воздушной трубки, воздушная трубка, универсальная конус-заглушка
Адаптер для воздушной трубки, воздушная трубка, конус-заглушка, комплект конусных заглушек, ключ для сердечника клапана, адаптер EVAP, адаптер универсальный
Адаптер для воздушной трубки, воздушная трубка, конус-заглушка, два комплекта конусных заглушек, ключ для сердечника клапана, адаптер EVAP, адаптер универсальный

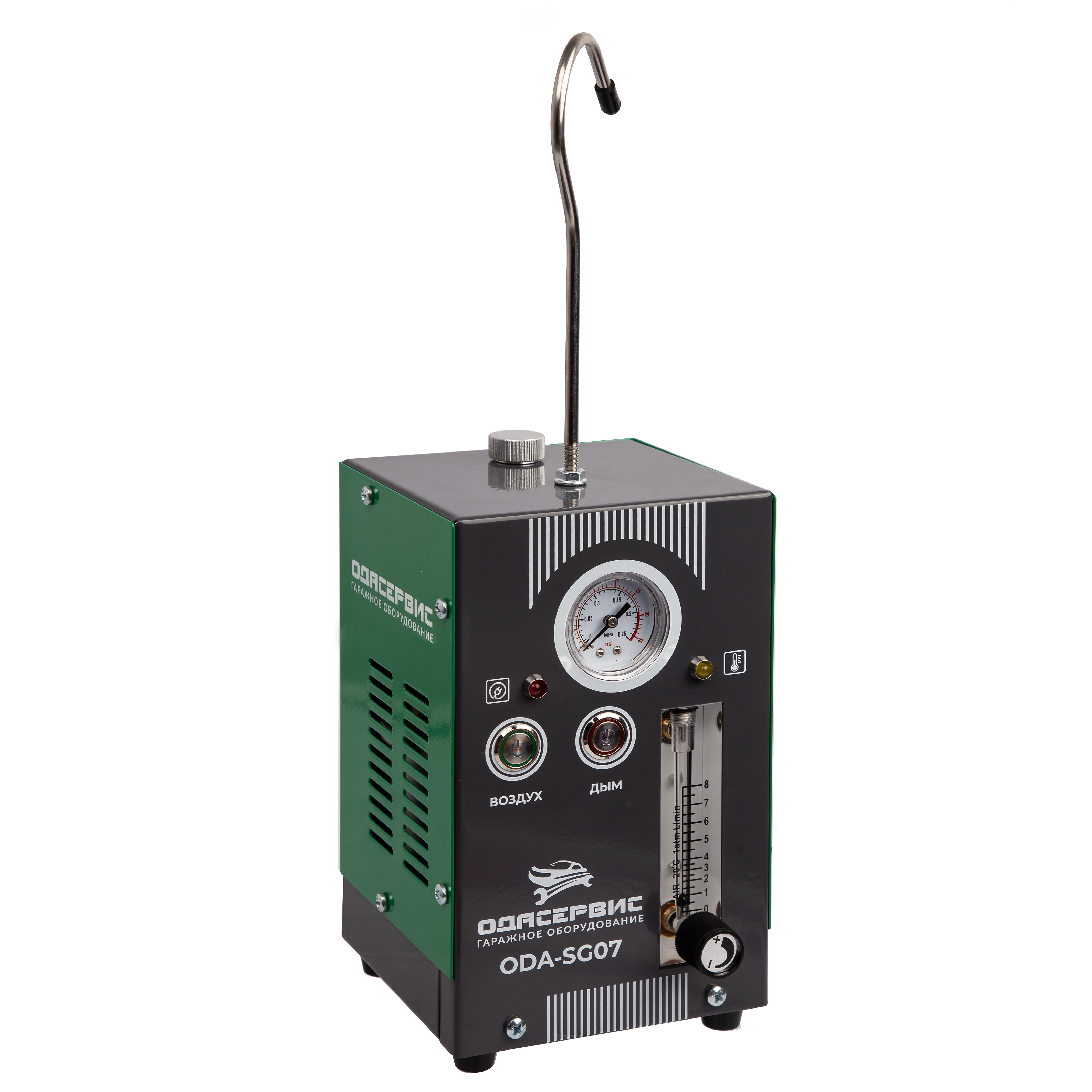

Подвес
+
+
+
ручка
Дополнительная воздушная трубка
+
-
-
-
Инструкция по эксплуатации
+
+
+
+
Кейс для хранения
+
-
-
-
Гарантия
12 мес.
36 мес.
36 мес.
12 мес.
Вопросы и ответы
Сколько жидкости на одну проверку?
Около 1 мл на проверку дымом, точнее — по её длительности.
Подходит для проверки EVAP?
Да, адаптер EVAP есть в комплекте. Воздух смешивается с парами топлива, и смесь может вспыхнуть от малейшей искры — работайте в хорошо проветриваемом помещении и держите рядом огнетушитель.
Чем отличается от ODA-SG06?
У ODA-SG06 только дым: нет проверки воздухом, регулировки потока, манометра с расходомером и адаптера EVAP. Компрессор у них один и тот же.
Чем отличается от ODA-SG08?
У ODA-SG08 питание 12/24 В, электронная регулировка 4–16 л/мин, давление до 35 psi, бачок 30 мл и два набора заглушек.
Как пользоваться прибором?
Залейте 20–25 мл дымовой жидкости (в первый раз подождите около 10 минут), снимите патрубок и поставьте заглушку или адаптер, подключите зажимы к АКБ 12 В — красный к «+», чёрный к «−» — и включите питание. Нажмите «Воздушный режим»: стрелка держится выше 1 бар, поплавок внизу — утечки нет. Поплавок пошёл вверх и воздух уходит — проверьте заглушки; если они стоят правильно, нажмите «Дымовой режим» и ищите выход дыма. В конце снимите заглушки и соедините патрубки, как было.
Как по манометру понять размер утечки?
Если давление падает до нуля, отверстие в системе больше 0,3 мм. При обычной проверке смотрят на стрелку и поплавок, как в шагах выше.
Дым стал жидким — что делать?
Долейте 10–15 мл жидкости. Если её хватает, а дым резко поредел, перегрелся наполнитель: ненадолго снимите минусовую клемму с АКБ — насос стоит, воздух к наполнителю не поступает. После подключения клеммы дым снова густой.
Какую жидкость заливать?
Только для дымогенераторов: ODA-SG01L или ODA-SG03 с УФ-красителем, флаконы по 100 мл. Другие жидкости заливать запрещено.
Работает от 24 В?
Нет, только от 12 В. Для сети 24 В подходит ODA-SG08.
Можно заводить двигатель во время проверки?
Нет, пока прибор подключён к впуску, мотор не запускают.
Как охладить прибор?
Только потоком воздуха, водой нельзя.
Что ещё можно проверить дымом?
Воздуховоды и вентиляцию, дренажные и водосточные трубы, дымоходы, пустые ёмкости и короба. Систему заранее отключают, охлаждают и освобождают от жидкости и газа; к действующим газопроводам, баллонам, трубам с горючими веществами и другим опасным системам прибор не подключают.
Какая гарантия?
36 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
