Дымогенератор для диагностики автомобильный ОДА Сервис ODA-SG01

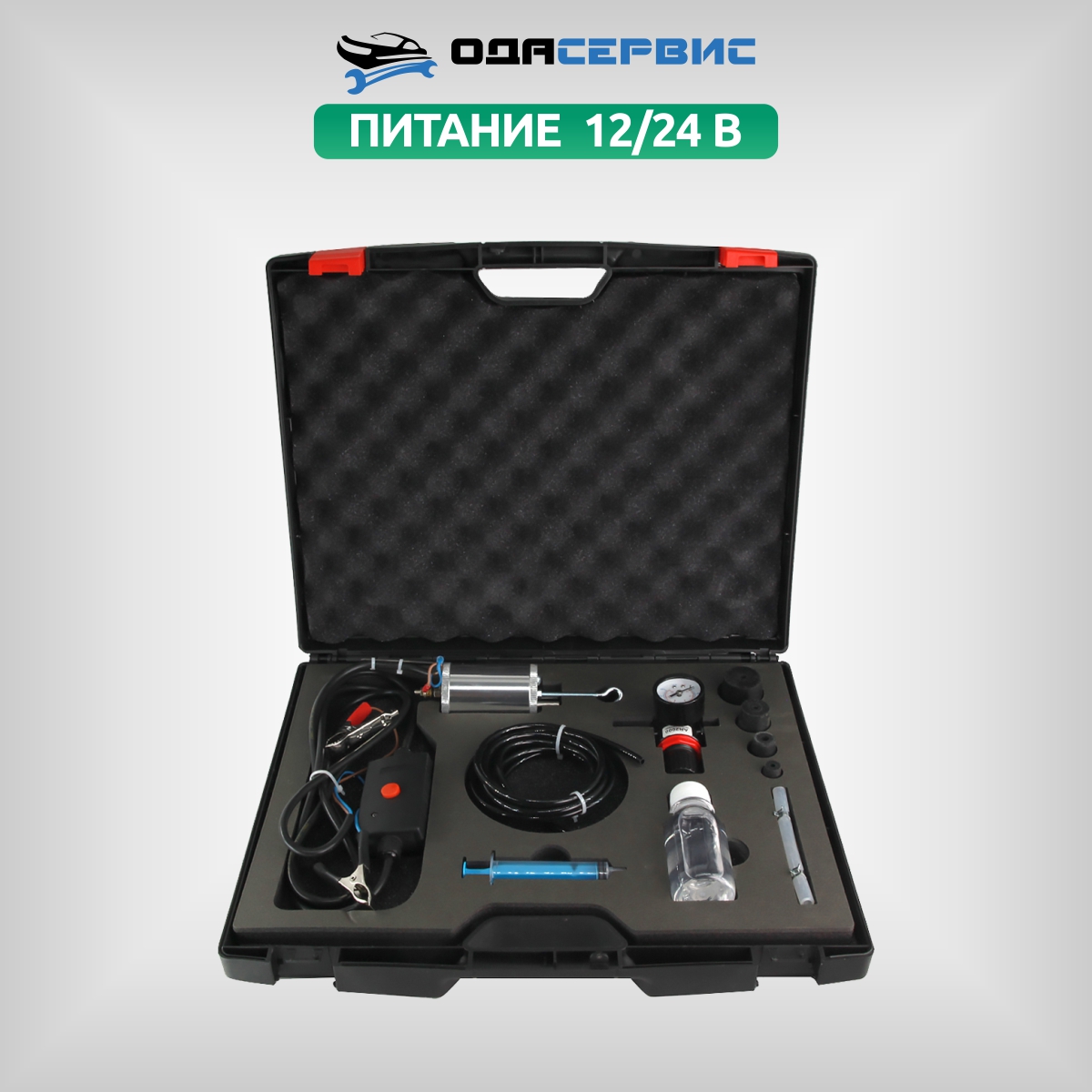

Дымогенератор для диагностики автомобильный ОДА Сервис ODA-SG01 — генератор дыма без своего компрессора: воздух берёт из пневмолинии мастерской с давлением 2–10 бар через штуцер БРС, а регулятор из комплекта понижает его до рабочих 0,1–0,4 бар. Питание — от АКБ 12 В или 24 В, поэтому одна модель подходит и легковым машинам, и грузовикам; нагрев свечи переключают одной кнопкой в 4 ступени — 25, 50, 75 и 100 %.

Где пригодится

• подсос воздуха во впускном тракте и вакуумных шлангах;
• негерметичные стыки выпускной системы;
• течи в системе охлаждения;
• другие полости и узлы двигателя, которые обязаны держать воздух;
• диагностика легковых машин и грузовиков на посту с пневмолинией.

Чем удобна модель

• 12 и 24 В — один прибор для легковых и грузовых машин; ток — 8 А от сети 12 В и 4 А от 24 В;
• 4 ступени нагрева — 25 % (зелёный индикатор, без перерыва до 20 мин), 50 % (оранжевый, до 15 мин), 75 % (жёлтый, до 10 мин) и 100 % (красный, до 5 мин); пока прибор выходит на ступень, индикатор мигает;
• плавный разогрев свечи накала — ток растёт постепенно и при включении, и при смене ступени, поэтому свеча служит дольше;

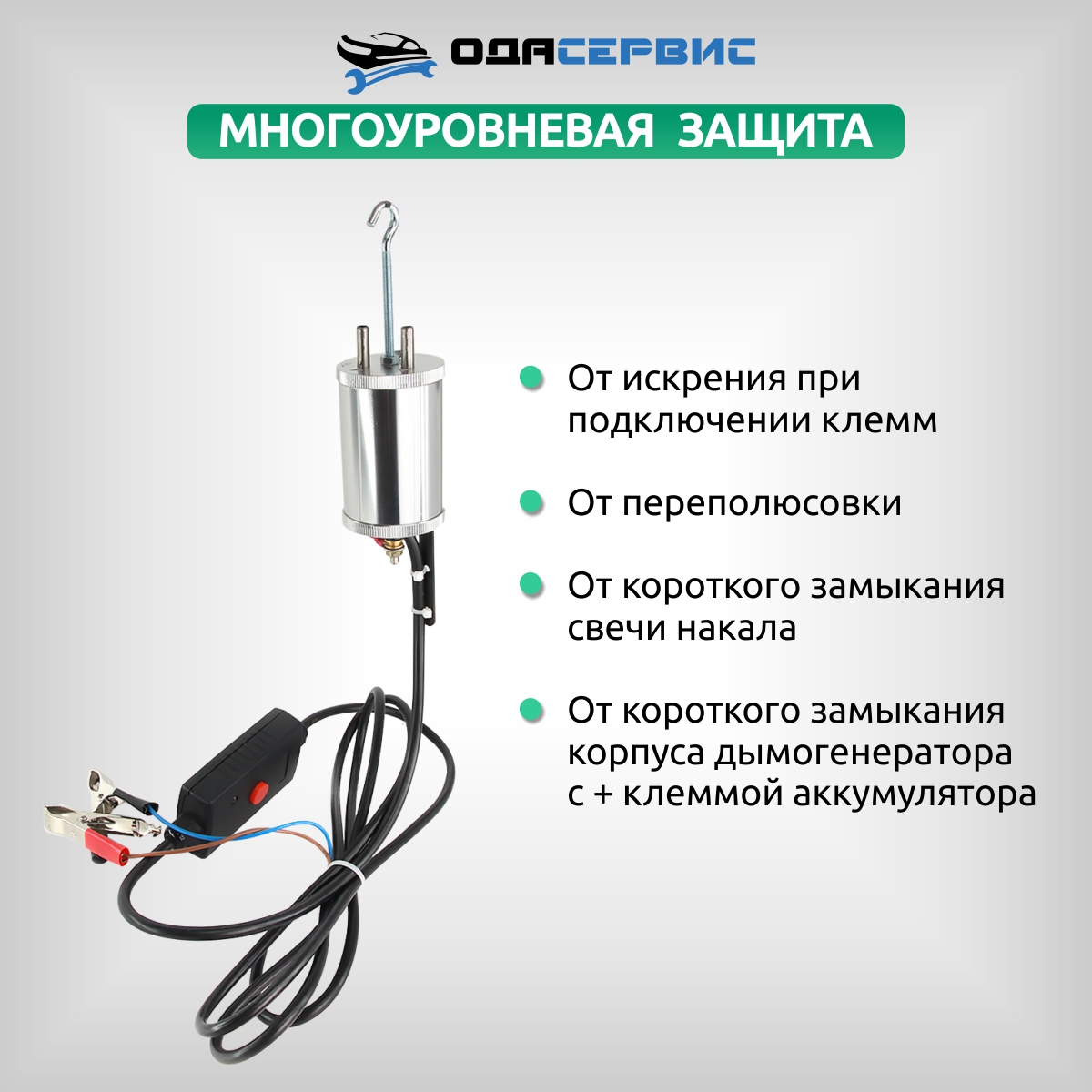

• электронные защиты — от перегрева, искрения и переполюсовки клемм, замыкания свечи и замыкания корпуса на «+» АКБ; когда напряжение проседает ниже 10 В (ниже 20 В в сети 24 В), прибор выключается и затем сам включается снова;
• разборный корпус — генератор вскрывают и чистят от нагара;

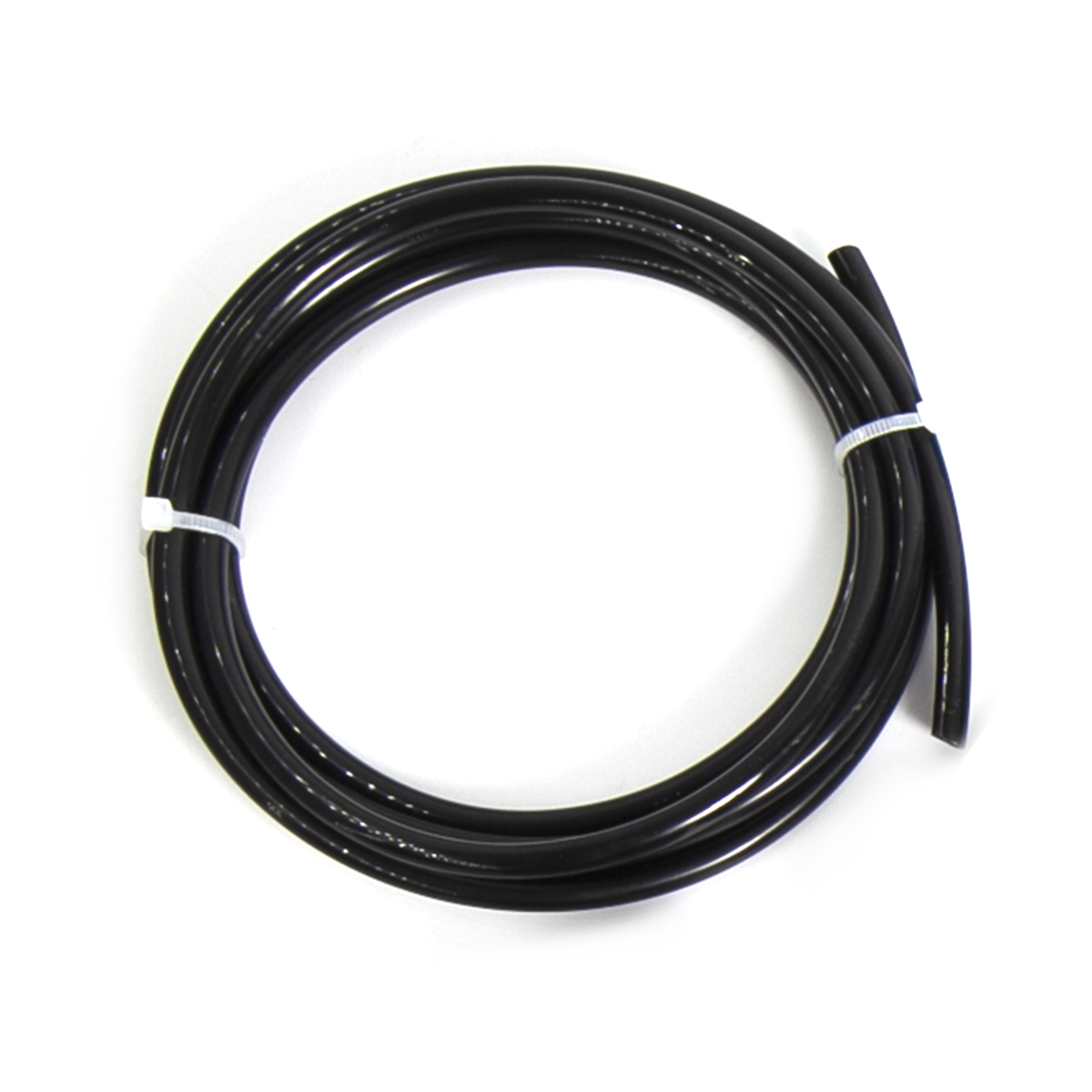

• 0,35 кг на крюке — генератор вешают на капот, шланг 2 м; пробки, флакон и шприц лежат в кейсе 430 × 365 × 80 мм.

Как подобрать

ODA-SG01 нужен пост со сжатым воздухом: без линии 2–10 бар он не работает. Своего компрессора нет, зато есть 24 В, кейс и флакон жидкости 100 мл. Если пневмолинии нет, смотрите модели со встроенным компрессором: ODA-SG06 — 8 л/мин, 19–23 psi, только 12 В и один режим «Дым»; ODA-SG07 — тоже 8 л/мин и 12 В, но добавлен режим «Воздух», ручная регулировка потока, манометр с расходомером и адаптер EVAP; ODA-SG08 — 12/24 В с автоопределением, электронная подача 4–16 л/мин, до 35 psi и бачок до 30 мл.

Что ещё пригодится:

• ODA-SG01L — дымовая жидкость 100 мл про запас;
• ODA-SG03 — жидкость 100 мл с УФ-красителем: утечку ищут УФ-фонарём в защитных очках;
• ODA-SG04 — ещё 8 конусных заглушек 14,5–34,5 мм, глухих и с отверстием под трубку 6 мм;
• баллон с азотом — для проверки системы вентиляции топливного бака (EVAP) вместо воздуха;
• компрессор или пневмолиния мастерской на 2–10 бар с ответной частью БРС.

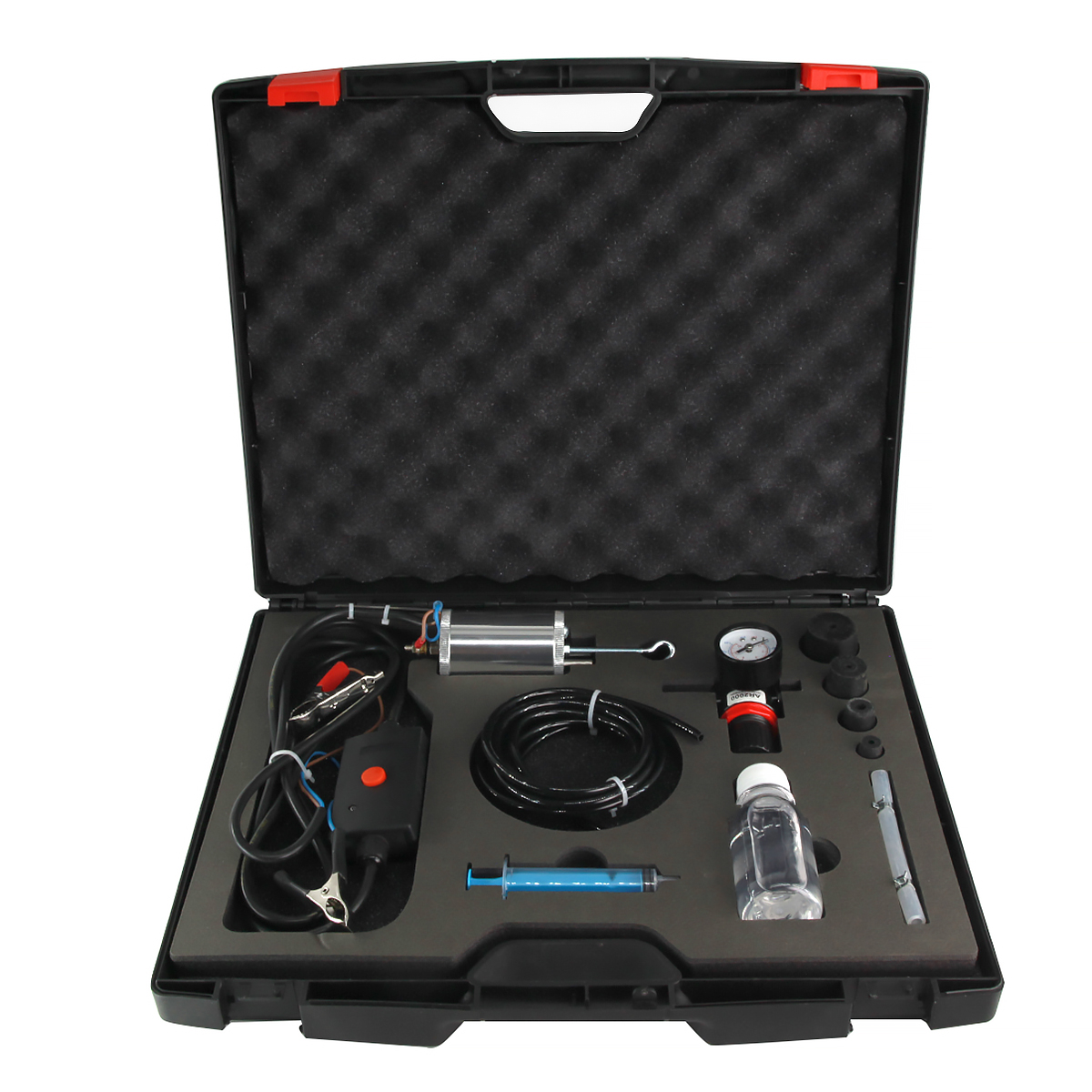

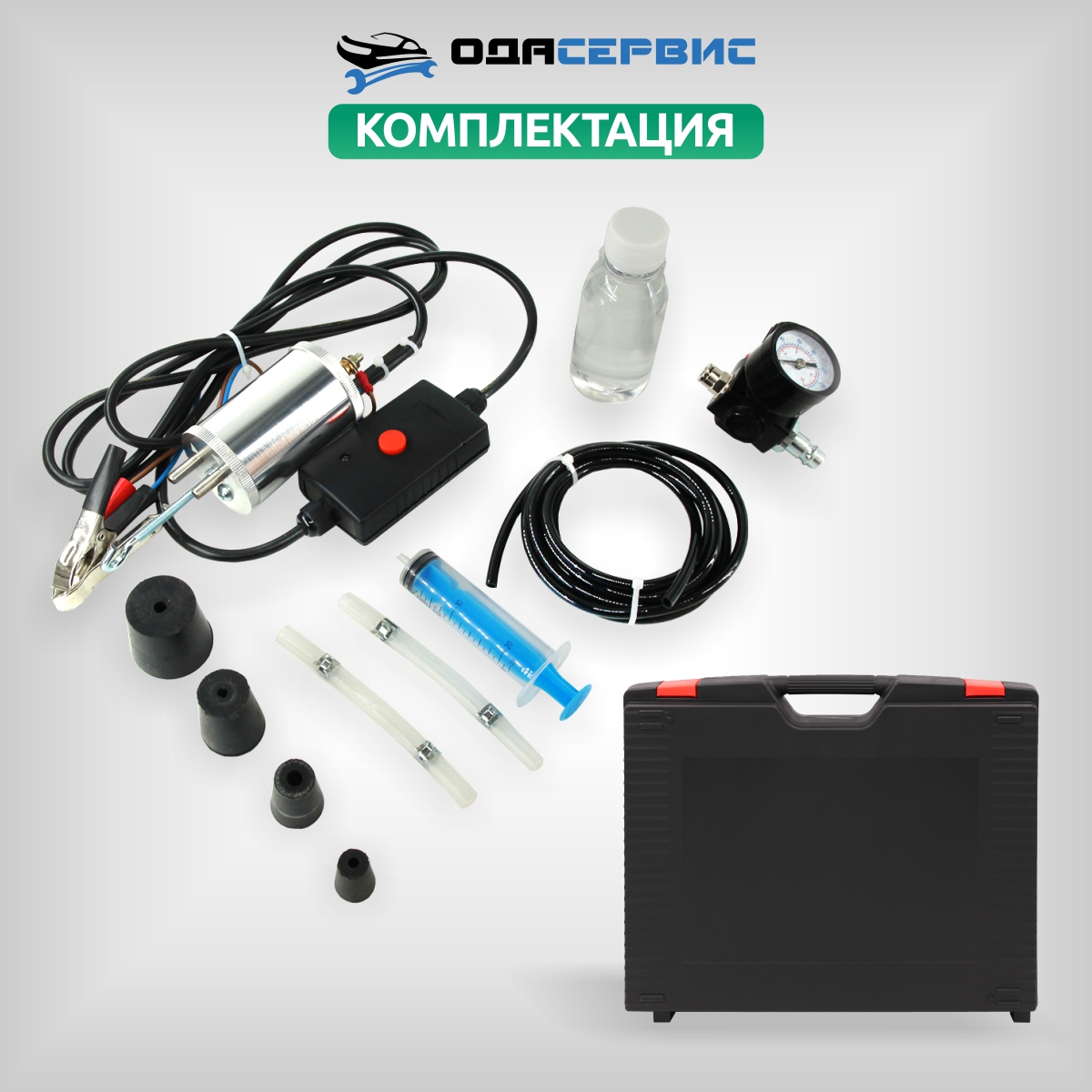

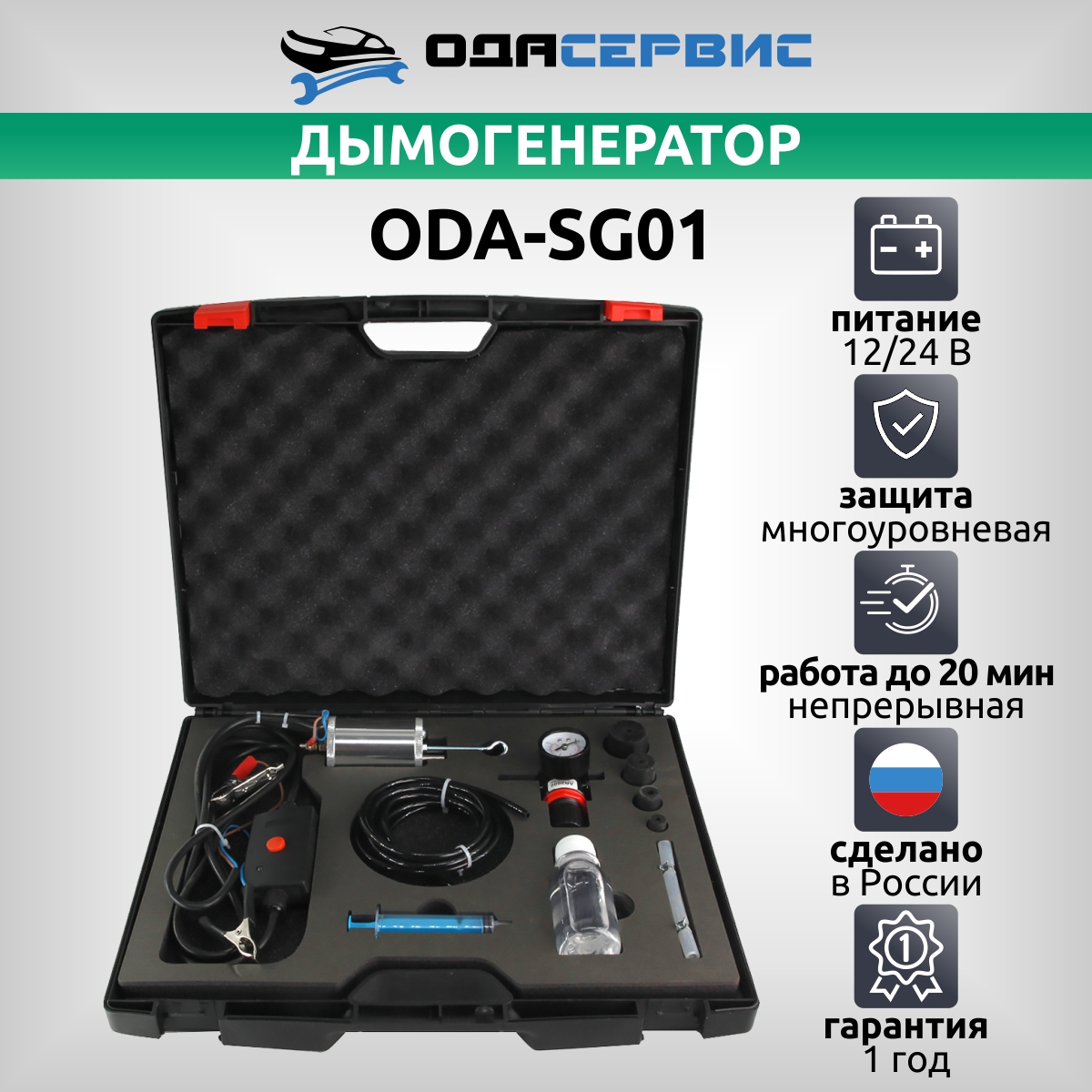

Комплект поставки

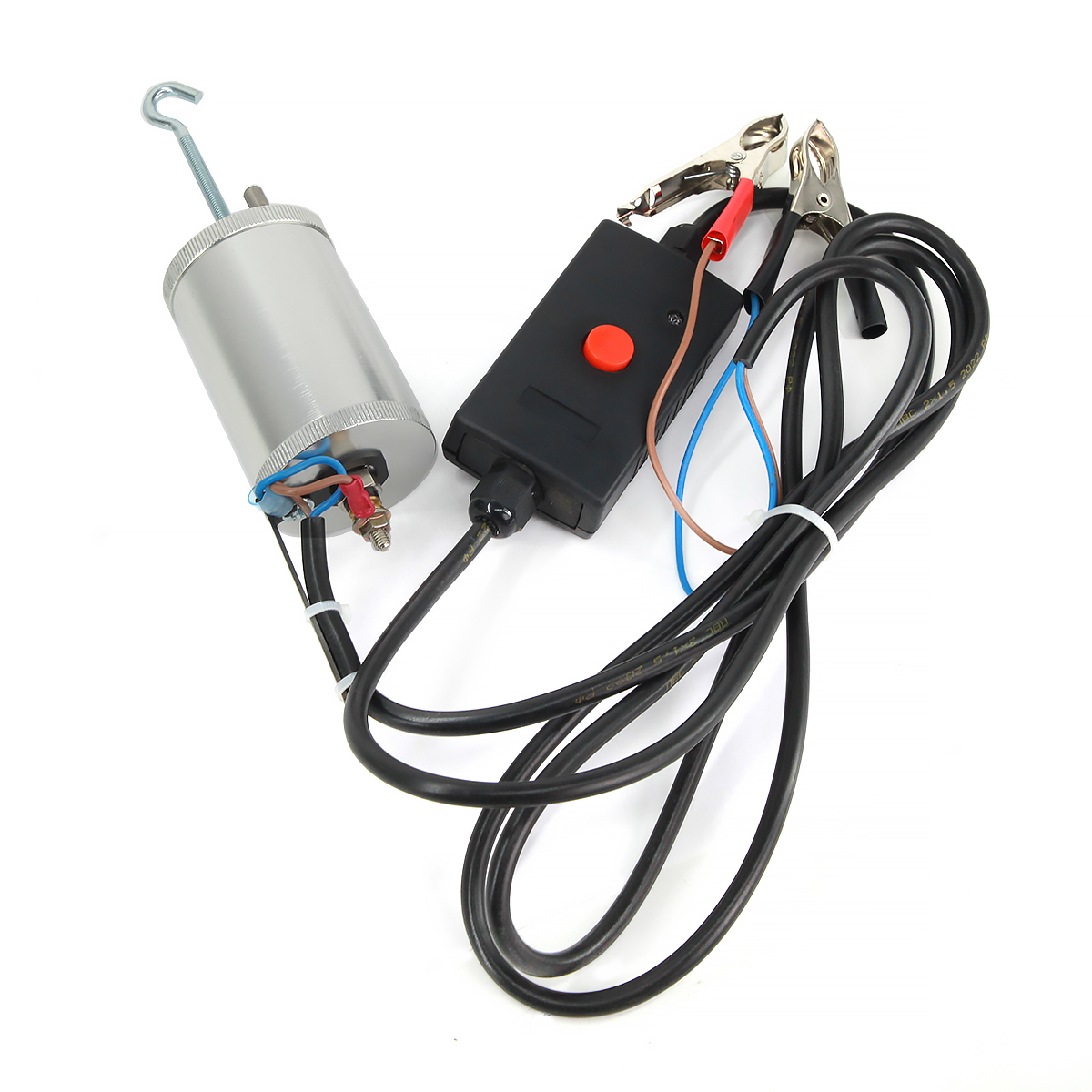

• дымогенератор с крюком подвеса и блоком управления;

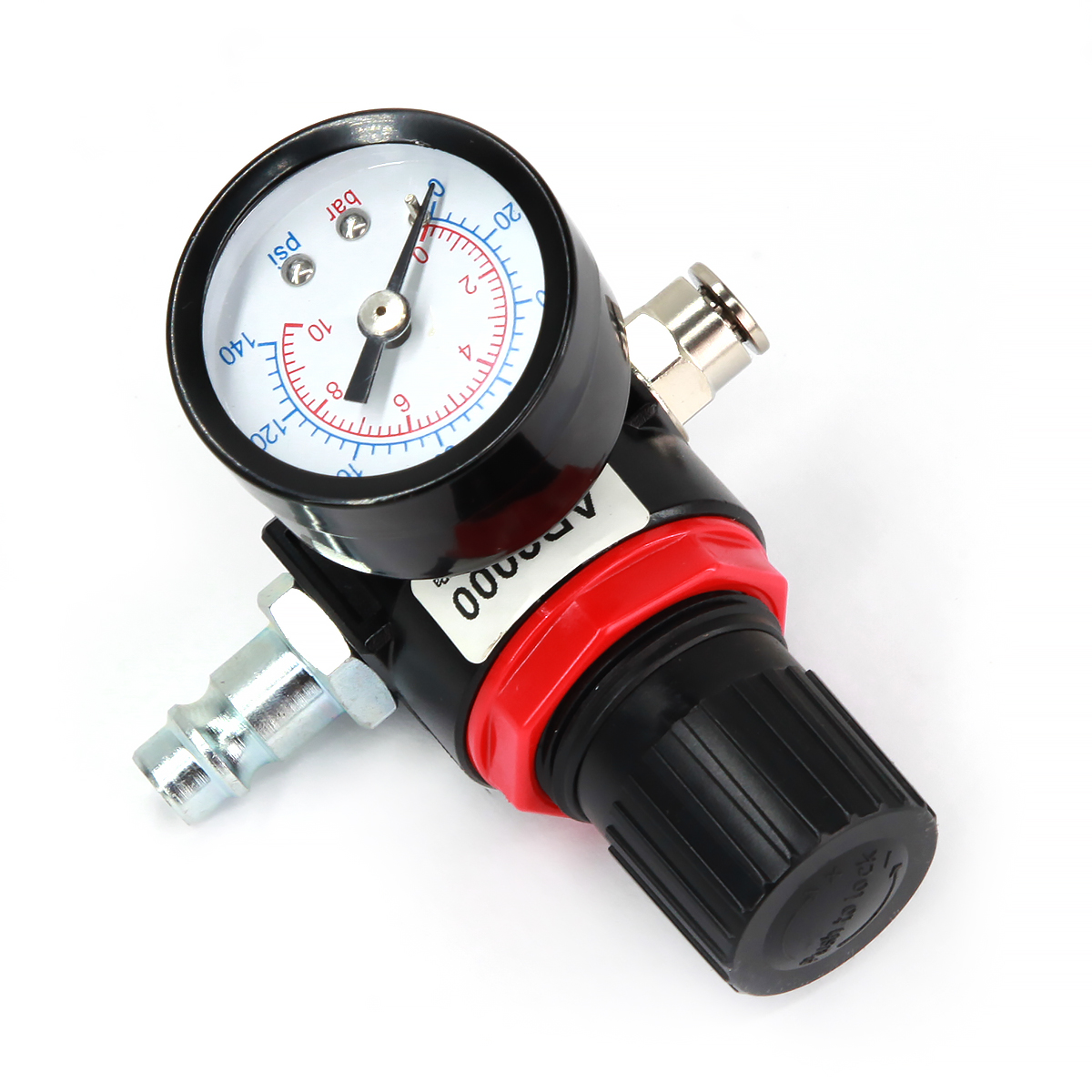

• регулятор давления воздуха и штуцер БРС;

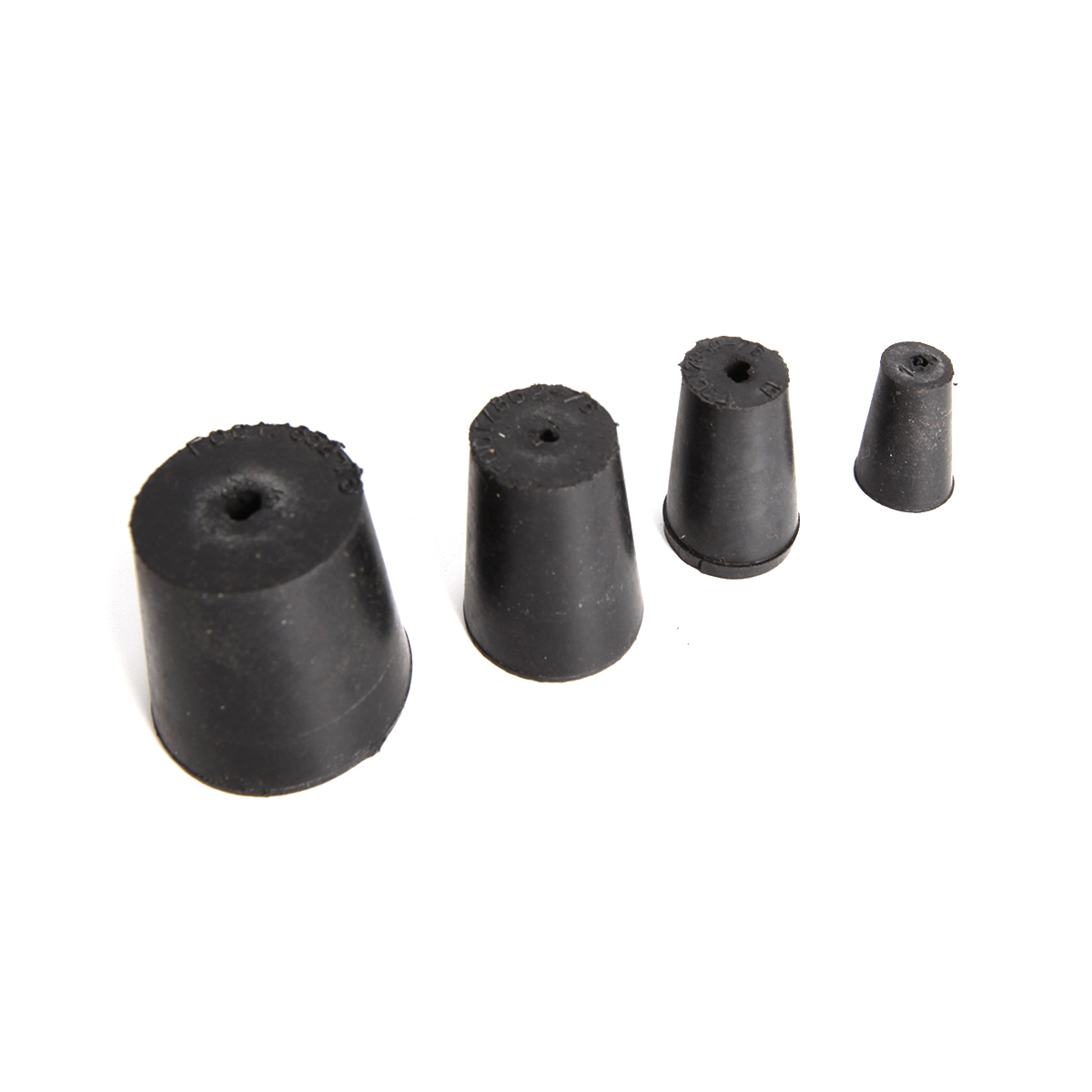

• конусные пробки 12/18, 17/23, 23/29 и 32/38 мм;

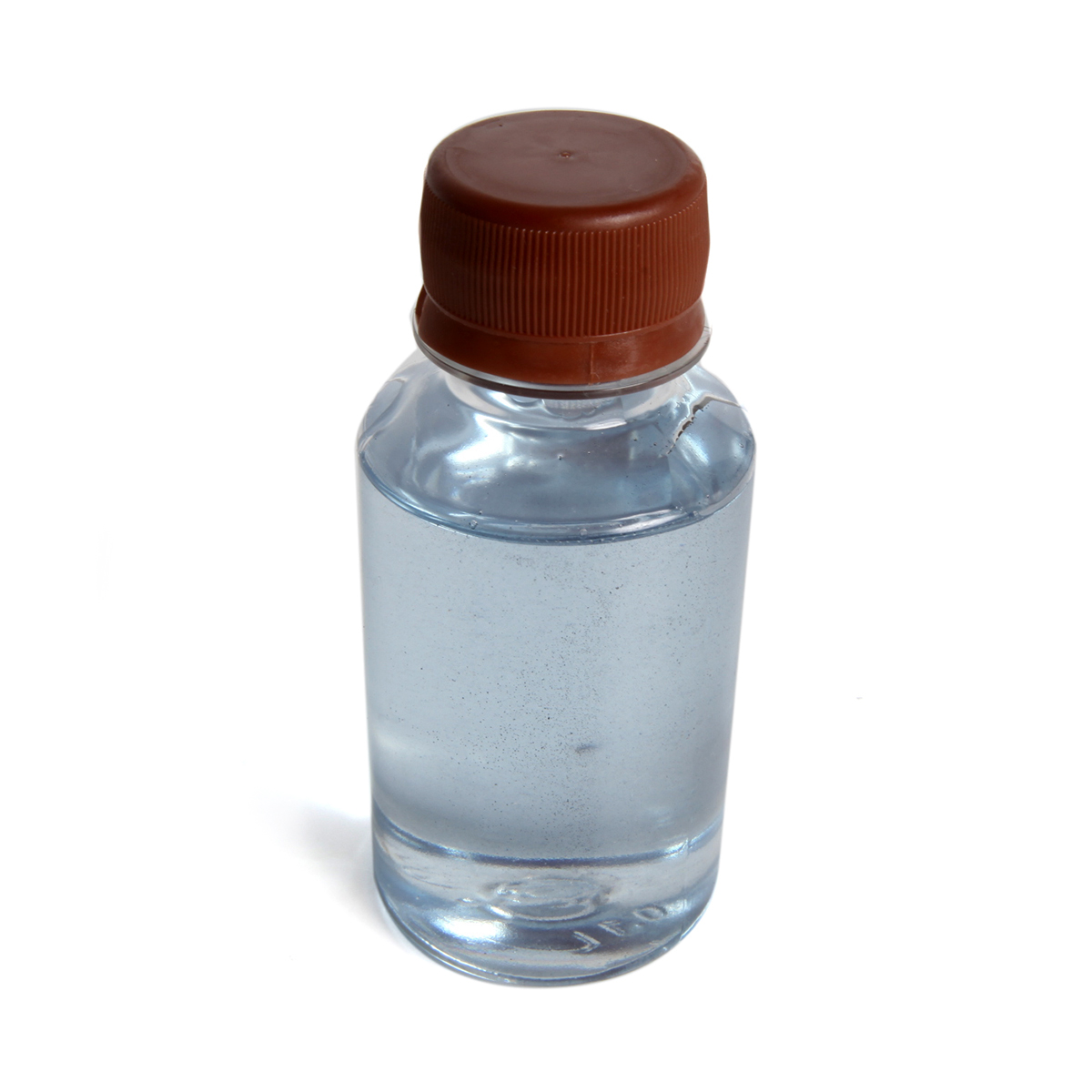

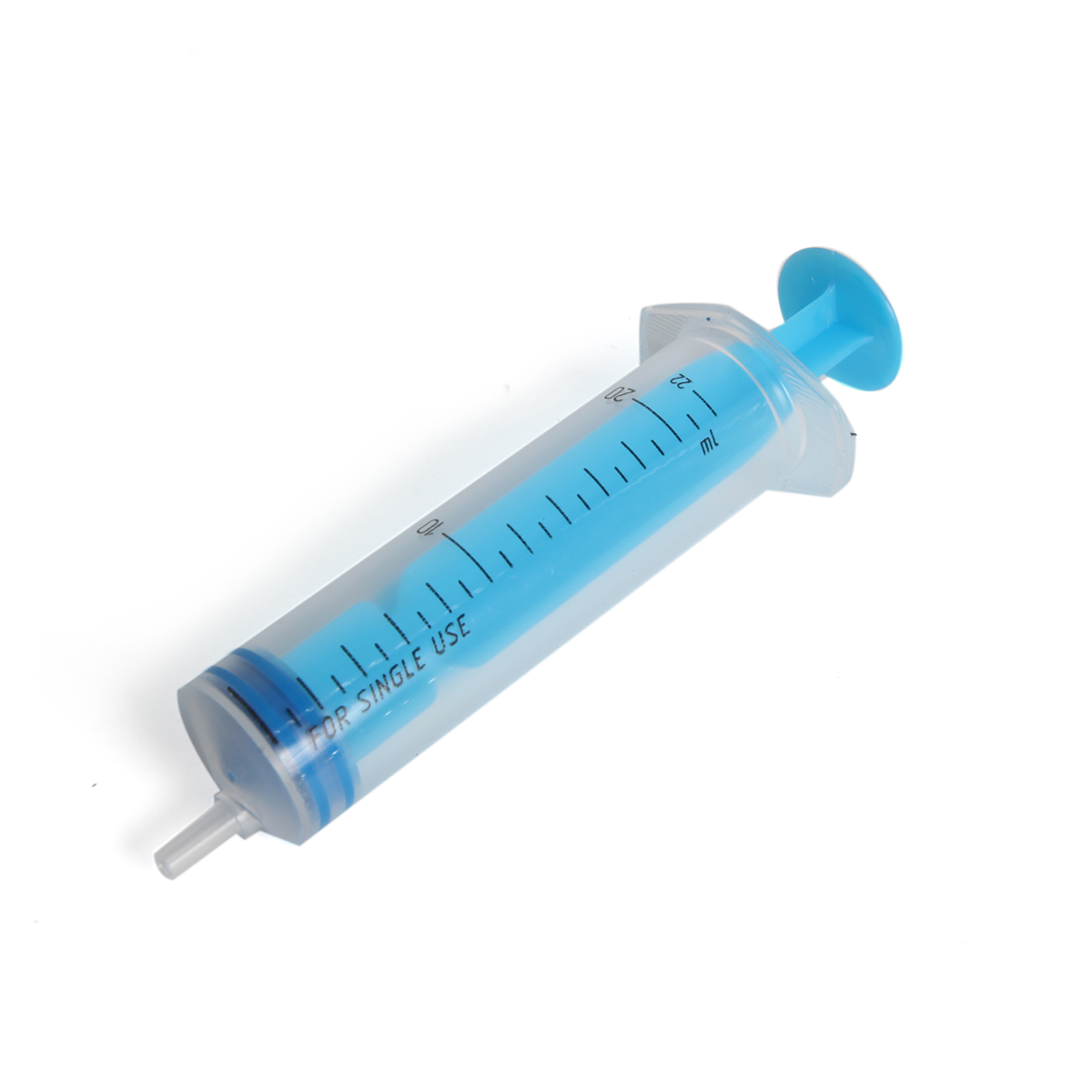

• флакон дымовой жидкости 100 мл и шприц для заправки;

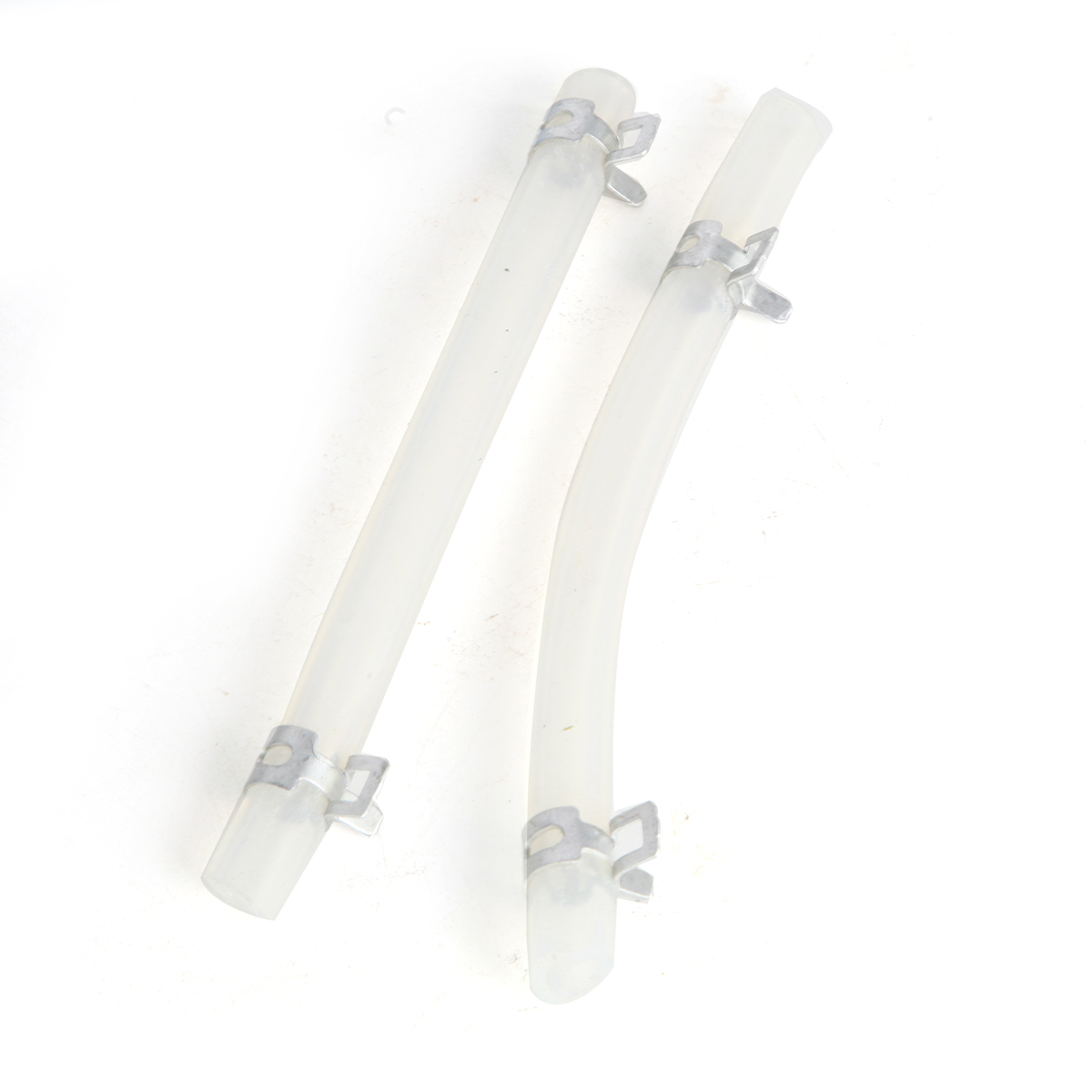

• две пластиковые и две силиконовые трубки;

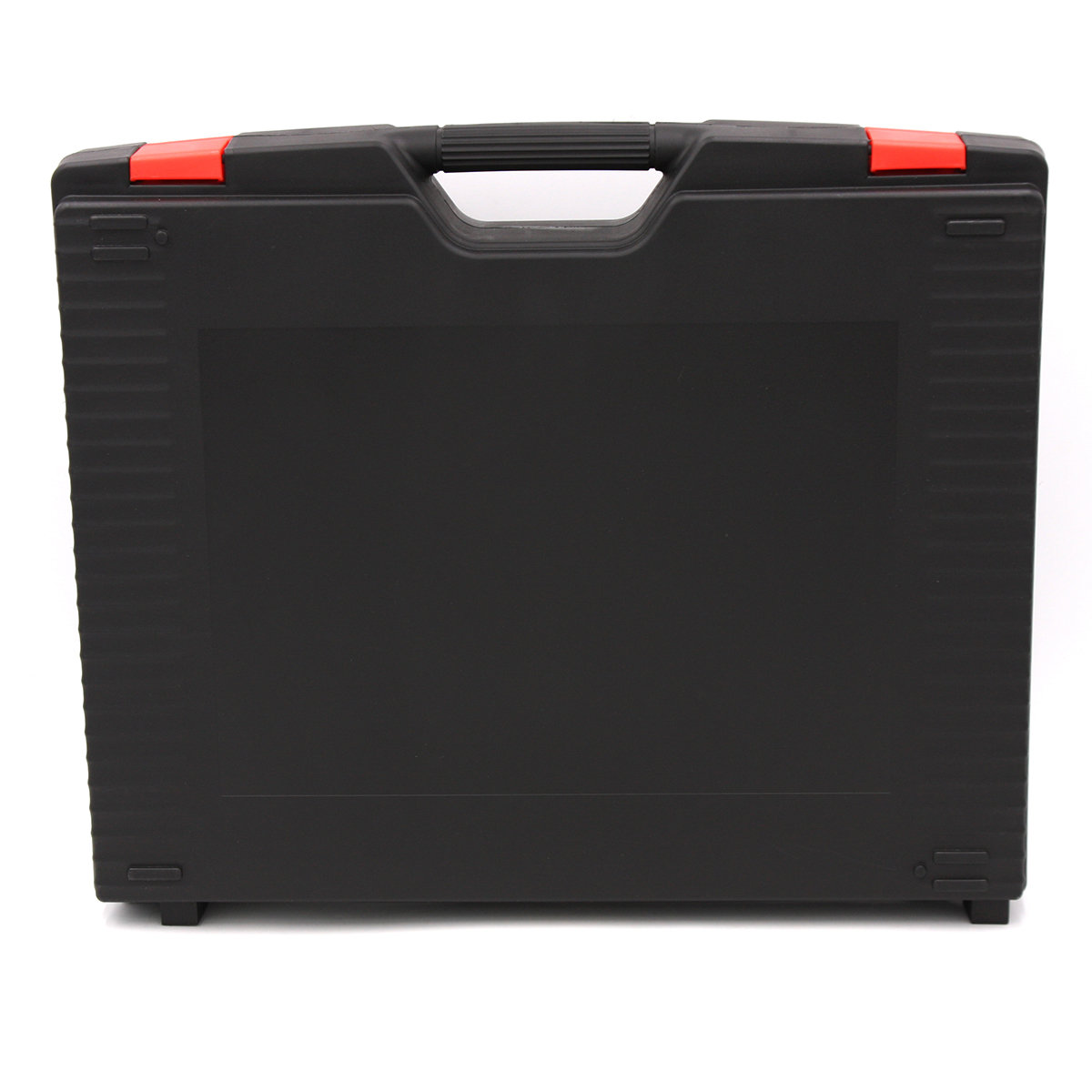

• кейс для хранения;
• инструкция.

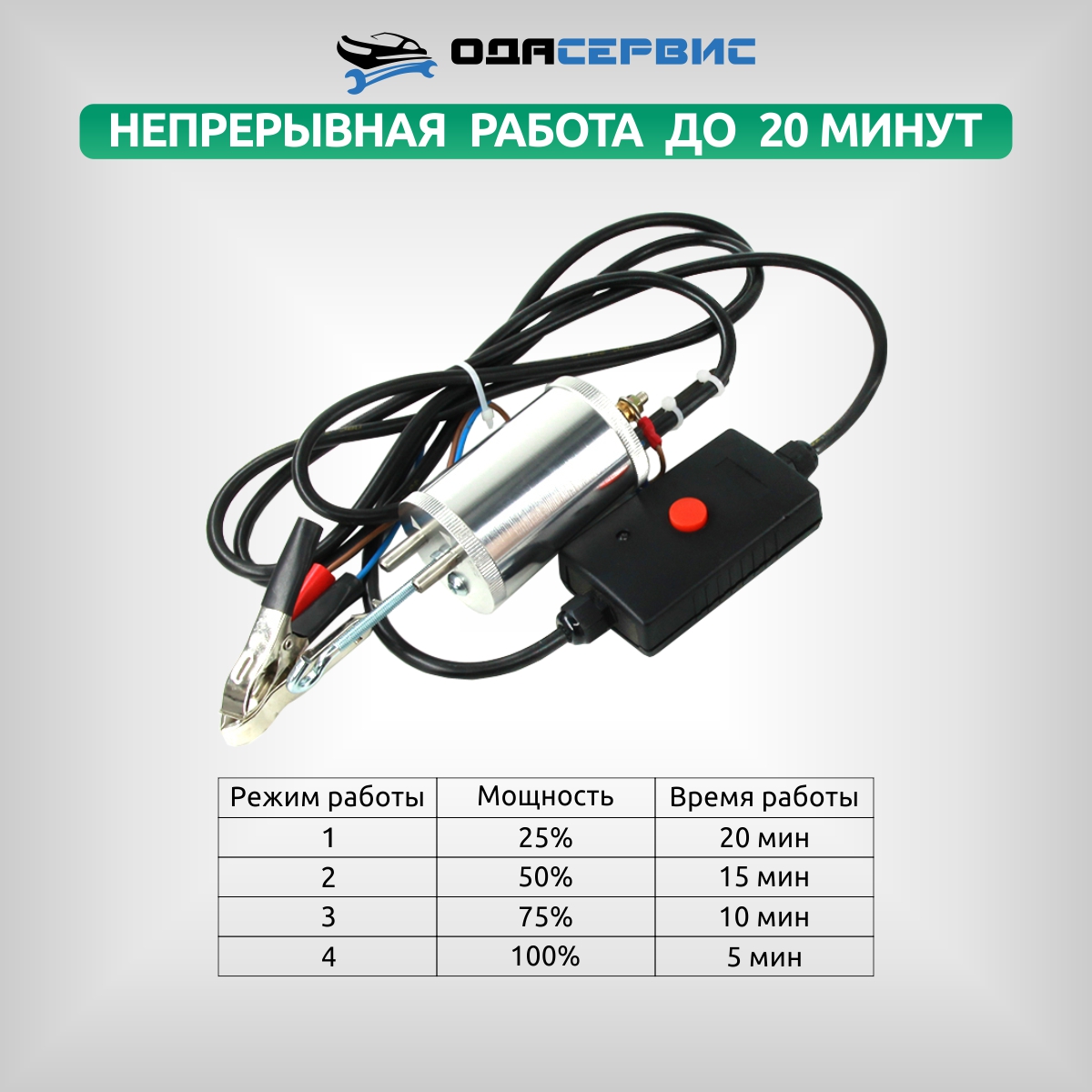

Режимы нагрева и время работы

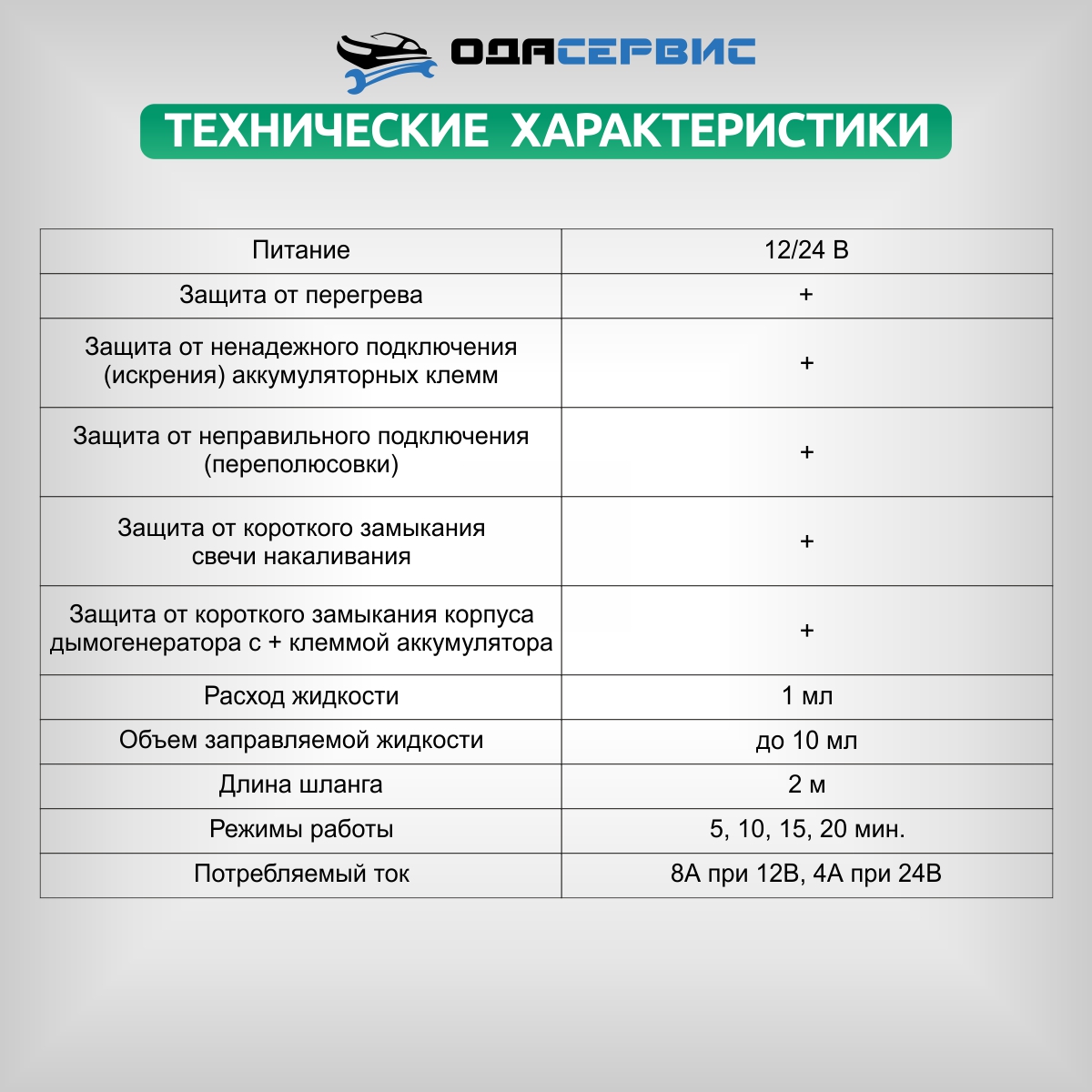

Сравнительные характеристики

Наименование	Дымогенератор для диагностики автомобильный ОДА Сервис ODA-SG01 9 900 ₽ В корзину	Дымогенератор автомобильный со встроенным компрессором ОДА Сервис ODA-SG06 7 990 ₽ В корзину	Дымогенератор автомобильный, 2 режима работы, встроенный насос, регулировка потока ОДА Сервис ODA-SG07 12 900 ₽ В корзину	Дымогенератор автомобильный, 2 режима работы, встроенный насос, электронная регулировка мощности, 12/24 В ОДА Сервис ODA-SG08 16 900 ₽ В корзину
Питание	12/24 В	12В	12В	12/24 В, определяется автоматически
Встроенный компрессор	-	+	+	+
Пневмолиния	нужна, 2–10 бар, штуцер БРС	не нужна	не нужна	не нужна
Выходное давление, psi	1,5–5,8 (0,1–0,4 бар, регулятором)	19-23	19-23	19-35
Производительность, л/мин	— (воздух от пневмолинии)	8	8	4-16
Режимы	дым, 4 ступени нагрева: 25, 50, 75 и 100 %	дым	«Воздух» и «Дым»	«Воздух» и «Дым»
Регулировка подачи	регулятором давления	-	ручная	электронная, 4 ступени
Манометр		-	+, с расходомером	+
Защита от перегрева	+	+	+	+
Защита от ненадежного подключения (искрения) аккумуляторных клемм	+	+	+	+
Защита от неправильного подключения (переполюсовки)	+	+	+	+
Защита от короткого замыкания корпуса дымогенератора с + клеммой аккумулятора	+	+	+	+
Расход жидкости	1 мл	1 мл	1 мл	1-5 мл
Объем заправляемой жидкости	до 10 мл	20–25 мл	20–25 мл	до 30 мл, смотровое окно, сливная пробка
Длина шланга	2 м
Режимы работы	5/10/15/20 мин	до 20 мин	до 20 мин	до 20 мин
Потребляемый ток	8 А при 12 В / 4 А при 24 В	12А при 12В	12А при 12В	12А при 12В/4А при 24В
Потребляемая мощность		140 Вт	140 Вт	140 Вт
Условия работы		от −15 до +40 °C, влажность 20–85 %	от −15 до +40 °C, влажность 20–85 %	от −15 до +40 °C, влажность 20–85 %
Размеры	кейс 430 × 365 × 80 мм	128 × 118 × 203 мм	130 × 125 × 230 мм	128 × 118 × 203 мм
Масса	0,35 кг	2 кг	2,3 кг	2,3 кг
Генератор дыма	+	+	+	+
Регулятор давления	+	-	+	+
Удобная емкость для залива	шприц	+	+	+
Дымовая жидкость	100 мл	-	-	-
Комплект пробок для подачи дыма	12/18, 17/23, 23/29, 32/38	Адаптер для воздушной трубки, воздушная трубка, универсальная конус-заглушка	Адаптер для воздушной трубки, воздушная трубка, конус-заглушка, комплект конусных заглушек, ключ для сердечника клапана, адаптер EVAP, адаптер универсальный	Адаптер для воздушной трубки, воздушная трубка, конус-заглушка, два комплекта конусных заглушек, ключ для сердечника клапана, адаптер EVAP, адаптер универсальный
Подвес	+	+	+	ручка
Дополнительная воздушная трубка	+	-	-	-
Инструкция по эксплуатации	+	+	+	+
Кейс для хранения	+	-	-	-
Гарантия	12 мес.	36 мес.	36 мес.	12 мес.

Вопросы и ответы

Какой нужен компрессор?

Любой с давлением в линии 2–10 бар. Прибор подключают штуцером БРС, а регулятор из комплекта снижает давление до рабочих 0,1–0,4 бар.

Сколько проверок на одной заправке?

От 5 до 10. В прибор заливают 5–10 мл, одна проверка тратит около 1 мл. Флакона 100 мл из комплекта хватает на 10–20 заправок.

Чем отличается от ODA-SG06?

У ODA-SG06 свой компрессор 8 л/мин, но питание только 12 В, а жидкости и кейса в комплекте нет. ODA-SG01 работает от воздуха пневмолинии, от 12 и 24 В и поставляется в кейсе с флаконом жидкости.

Какую модель взять для грузовиков?

ODA-SG01 или ODA-SG08 — от 24 В работают только они. У ODA-SG08 встроенный компрессор, режимы «Воздух» и «Дым» и подача 4–16 л/мин, а ODA-SG01 питается воздухом от компрессора мастерской.

Как провести проверку?

Шприцем залейте 5–10 мл жидкости в заливное отверстие и подключите зажимы к полностью заряженной АКБ: красный — на «+», чёрный — на «−». Подайте воздух и выставьте регулятором 0,1–0,4 бар. Наденьте на выходную трубку подходящую конусную пробку, закройте ею патрубок системы и выберите ступень кнопкой: дым выходит там, где система негерметична. После проверки отключите АКБ, а воздух оставьте, пока не остынут трубки и корпус.

Почему нельзя ставить больше 0,4 бар?

При более высоком давлении жидкость разбрызгивается.

Как устроен дымогенератор?

Свеча накала греет жидкость, та превращается в густой дым, а сжатый воздух гонит его в систему. Где есть негерметичность, дым выходит наружу.

Что означает мигание индикатора?

Смотря как мигает. После переключения ступени — прибор выходит на режим. Мигает красный — замкнула свеча: устраните причину и нажмите кнопку. Красный и зелёный по очереди — напряжение АКБ упало ниже 10 В (ниже 20 В в сети 24 В).

Какую жидкость заливать?

Дымовую: ODA-SG01L или ODA-SG03 с УФ-красителем. Один флакон 100 мл уже лежит в кейсе.

Можно ли проверять EVAP воздухом?

Нет, систему вентиляции топливного бака проверяют азотом: воздух вместе с парами топлива может воспламениться.

Можно ли заводить двигатель во время проверки?

Нет, пока генератор подключён к впускному коллектору, мотор не запускают. Учтите и то, что корпус в работе сильно нагревается.

Где ремонтируют прибор?

В сервисном центре Car-Tool — и по гарантии, и после её окончания.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
