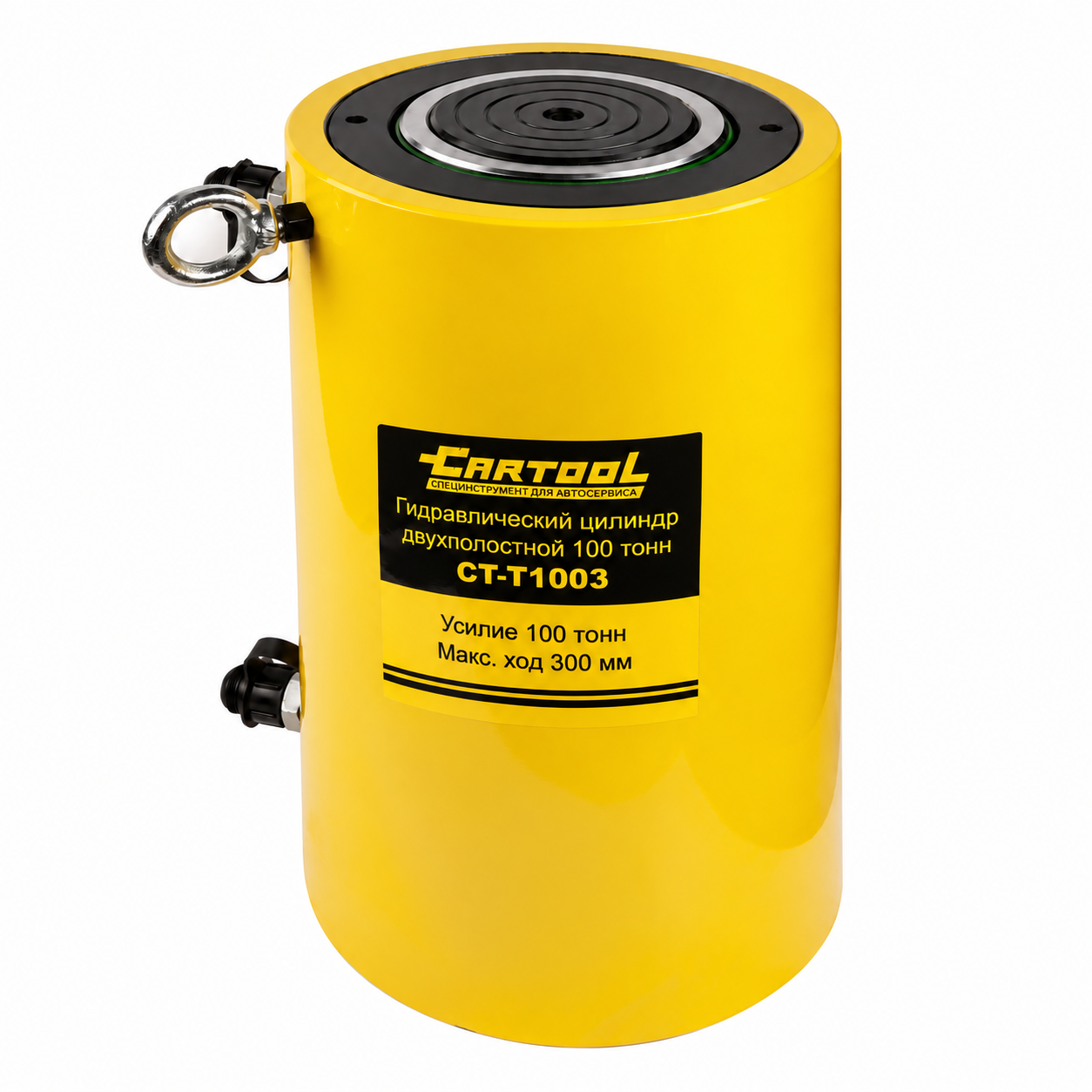

Гидроцилиндр 100т двухполостной ход 300мм Car-Tool CT-T1003 — двухполостной цилиндр на 100 т с самым длинным ходом в линейке двусторонних моделей Car-Tool — 300 мм. Шток выходит и возвращается давлением масла, а не пружиной или весом груза. Давление 700 бар, высота 489 мм в сложенном виде и 789 мм с выдвинутым штоком, корпус 175 мм, шток 90 мм, вес 73 кг.
Где пригодится
выпрессовка и запрессовка валов, втулок и подшипников в прессовой раме, когда деталь проталкивают на большую длину;
работа с тяжёлыми узлами автомобилей, грузовой и специальной техники — в автосервисах, на грузовых СТО, в мастерских;
правка металлоконструкций, монтажные и демонтажные операции;
силовой привод прессового оборудования и пресс-модулей с принудительным возвратом штока.
Чем удобна модель
двустороннее действие — шток возвращается маслом, в том числе под нагрузкой, цикл целиком управляется с насоса;
ход 300 мм — длинные операции без перестановки подкладок;
100 тонн при корпусе 175 мм — уже, чем модели на 200 т (228 мм); шток 90 мм рассчитан на высокие нагрузки;
489 мм в сложенном виде — помещается в прессовое оборудование и тесное пространство;
два штуцера «папа» М24 — к линиям подачи и возврата;
73 кг — перемещают и ставят талью или на тележке.
Какой насос взять
Нужен насос с двумя линиями — подачей и возвратом — и большим запасом масла: на полный ход уходит 4294 см³. Рекомендуем станцию CT-E630-1 с баком 8 л. Ручному CT-E1130 (полезных 3 л) хватит только на часть хода. Нужно больше усилия при меньшем ходе — CT-T200250 на 200 т с ходом 250 мм или CT-T20050 на 200 т с ходом 50 мм.
Что ещё пригодится:
станция CT-E630-1: двустороннего действия, 700 бар, полезный объём 8 л, ножная педаль, два шланга по 1,5 м с муфтами «мама» М24 в комплекте;
для более длинной линии — шланги 700 бар с муфтой «мама» М24: CT-3037H на 1,5 м или CT-03700H на 3 м.
Комплект поставки
гидроцилиндр с двумя штуцерами «папа» М24;
насос и шланги в комплект не входят.
Сравнительные характеристики гидроцилиндров Car-Tool
Наименование
Гидроцилиндр 100т двухполостной ход 300мм Car-Tool CT-T1003
двустороннее, выдвижение и возврат штока гидравликой
двустороннее, выдвижение и возврат штока гидравликой
двустороннее, выдвижение и возврат штока гидравликой
Объём масла: выдвижение / втягивание, см³
4294 / 2384
1418 / 702
5672

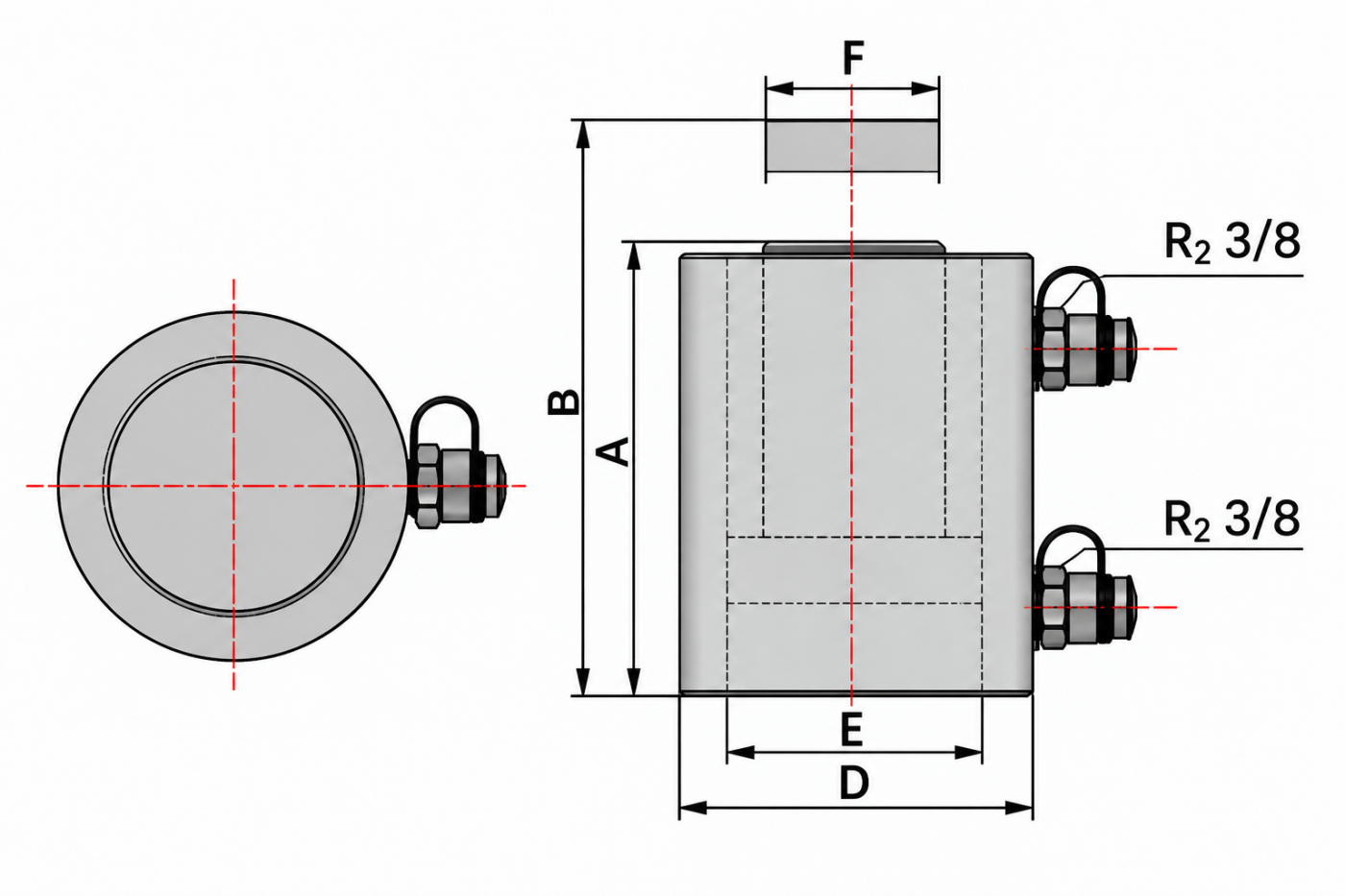

A — высота в сложенном положении, мм
489
229
417
B — высота с выдвинутым штоком, мм
789
279
667
D — наружный диаметр корпуса, мм
175
228
228
E — внутренний диаметр цилиндра, мм
135
190
190
F — диаметр штока, мм
90
135
135
Вес, кг
73
63
130
Соединительные штуцеры
2 × «Папа», наружная резьба М24
2 × «Папа», наружная резьба М24
2 × «Папа», наружная резьба М24
Рекомендуемый насос (двусторонний)
CT-E630-1
CT-E630-1
CT-E630-1
Совместимые насосы
—
CT-E1130
—
Гарантия
24 мес.
Вопросы и ответы
Подойдёт ли обычный ручной насос?
Нет. Нужен насос с двумя линиями — подачей и возвратом — и большим запасом масла: на весь ход уходит 4294 см³. Рекомендуем станцию CT-E630-1 с баком 8 л.
Хватит ли ручного двустороннего CT-E1130?
На весь ход — нет: у CT-E1130 полезных 3 л, а цилиндру нужно около 4,3 л. С ручным насосом — только частичный ход.
Чем CT-T1003 отличается от CT-T200250?
CT-T200250 даёт 200 т при ходе 250 мм, корпус у него 228 мм, вес 130 кг. CT-T1003 — 100 т, зато ход 300 мм, корпус 175 мм и вес 73 кг.
Чем двусторонний цилиндр лучше пружинного?
Шток втягивается принудительно, давлением масла, — быстрее и под нагрузкой. Цикл «выдвинуть — вернуть» целиком управляется с насоса.
Можно ли держать груз на цилиндре?
Нет. Поднятый груз опускают на механические опоры; цилиндр под нагрузкой без присмотра не оставляют.
Что важно при работе?
Не превышать 100 т и ход 300 мм, нагружать строго по оси штока, ставить цилиндр на твёрдое ровное основание или в прессовую раму. Перед подачей давления убедитесь, что оба шланга навёрнуты до конца.
Можно ли цилиндром тянуть?
Да, гидравлика работает в обе стороны. На втягивание усилие меньше 100 т: со стороны штока площадь поршня меньше.
Как подключить цилиндр?
Двумя шлангами к двум выходам станции: один штуцер (резьба М24) — к подаче, второй — к возврату. Нажатием педали станции давление и слив меняются местами, и шток идёт обратно.
Нужны ли отдельные шланги к CT-E630-1?
Нет, два шланга по 1,5 м идут со станцией. Если её надо поставить дальше от цилиндра, возьмите CT-03700H на 3 м.
Какая гарантия?
24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
