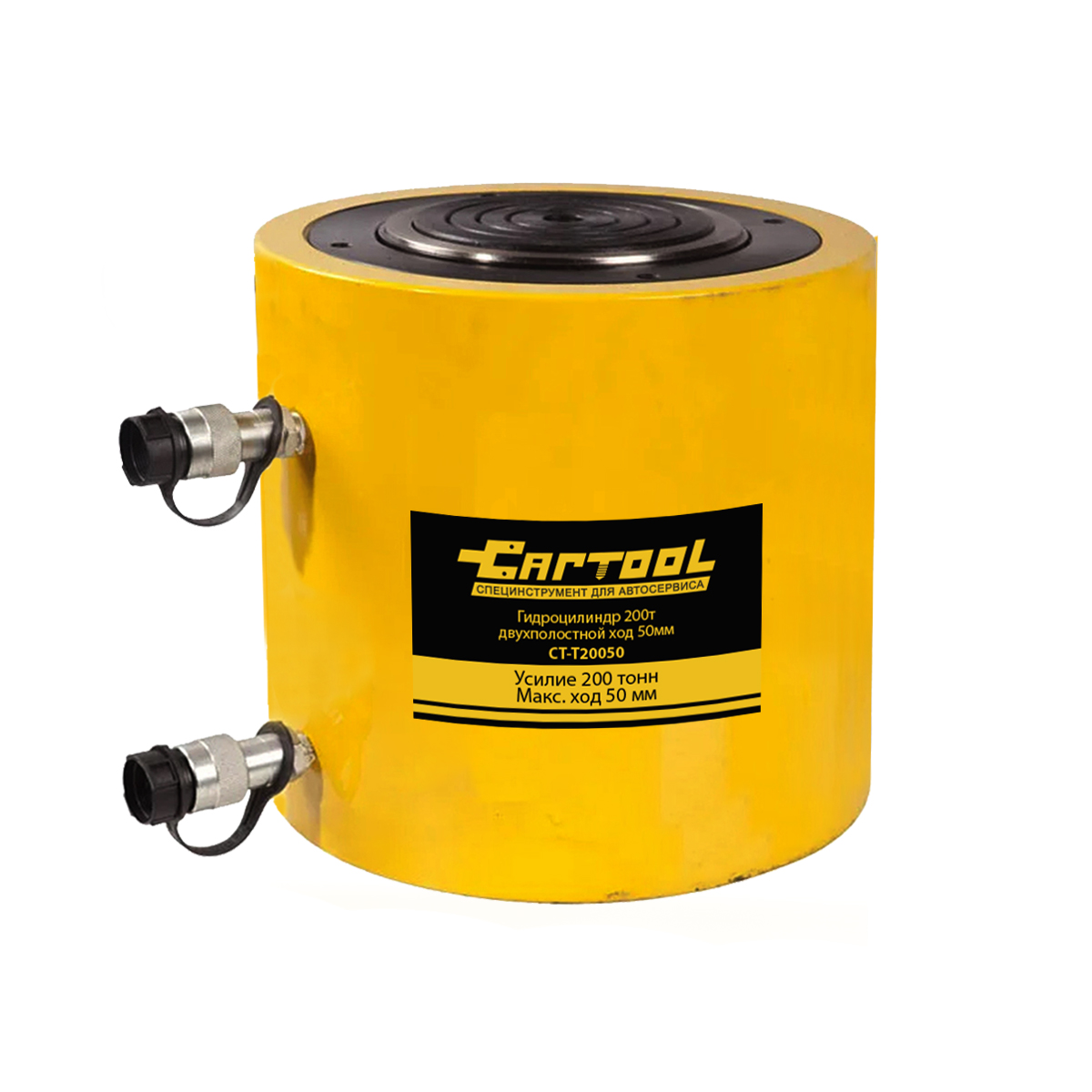

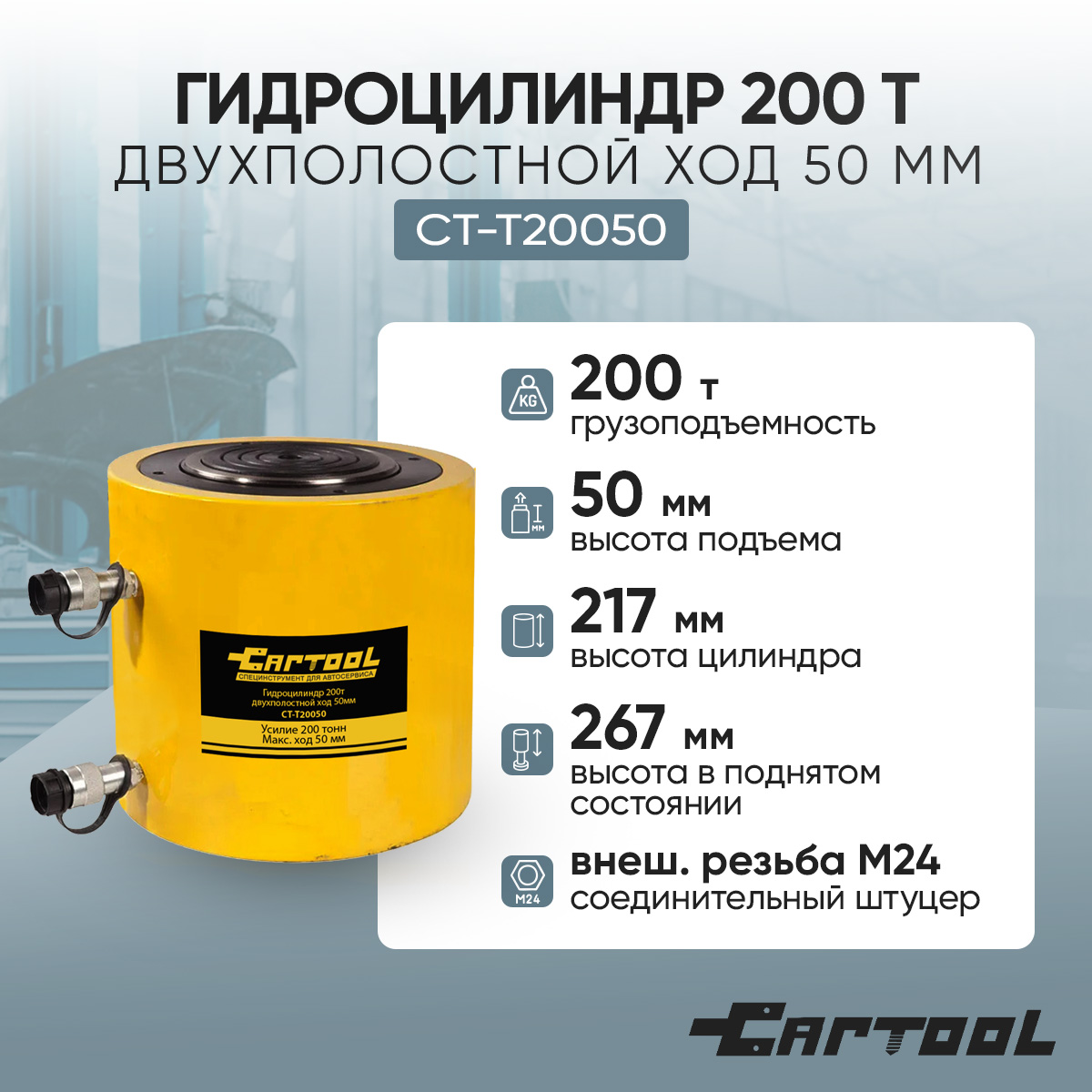

Гидроцилиндр 200т двухполостной ход 50мм Car-Tool CT-T20050 — двухполостной цилиндр на 200 т с коротким ходом 50 мм: шток и выдвигается, и втягивается давлением масла, а не пружиной или весом груза. Рабочее давление 700 бар, высота 229 мм в сложенном виде и 279 мм с выдвинутым штоком, корпус 228 мм, вес 63 кг.
Где пригодится
выпрессовка и запрессовка крупных подшипников, втулок и валов, в том числе в прессовой раме штоком вниз;
работы, где шток должен и давить, и тянуть;
подъём и распор тяжёлых конструкций, в том числе в горизонтальном положении;
пресс-модули, линии перемещения и монтажные системы, где нужен быстрый принудительный возврат штока.

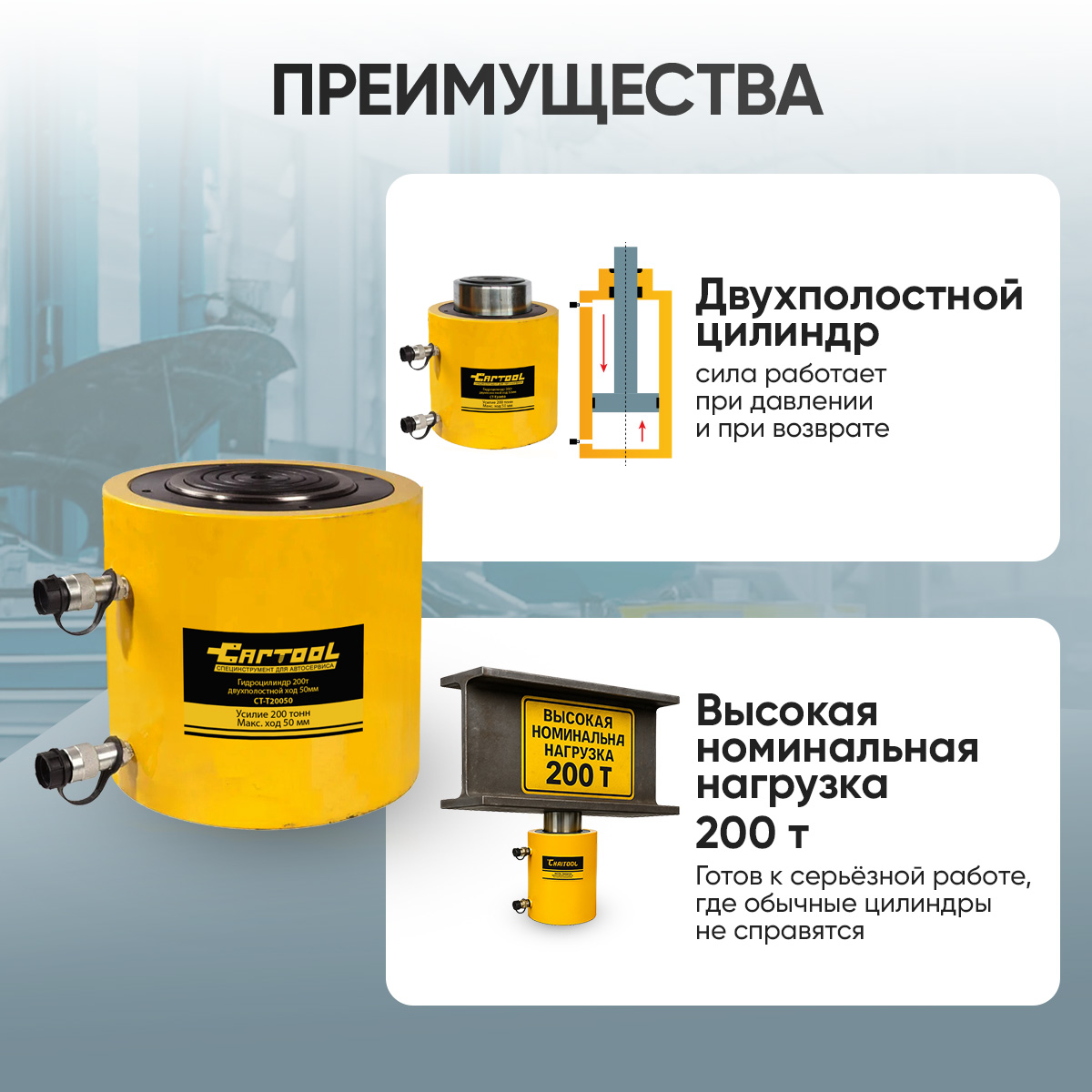

Чем удобна модель
двустороннее действие — шток возвращается давлением масла, в том числе под нагрузкой;
200 тонн при высоте 229 мм — большое усилие в компактном корпусе;
работает горизонтально и штоком вниз — цилиндр встаёт в прессовую раму и монтажные системы;
1418 см³ масла на полный ход — хватает ручного CT-E1130 (3 л полезного объёма) и станции CT-E630-1 (8 л);
63 кг — для перемещения нужна таль или тележка.
Какой насос взять

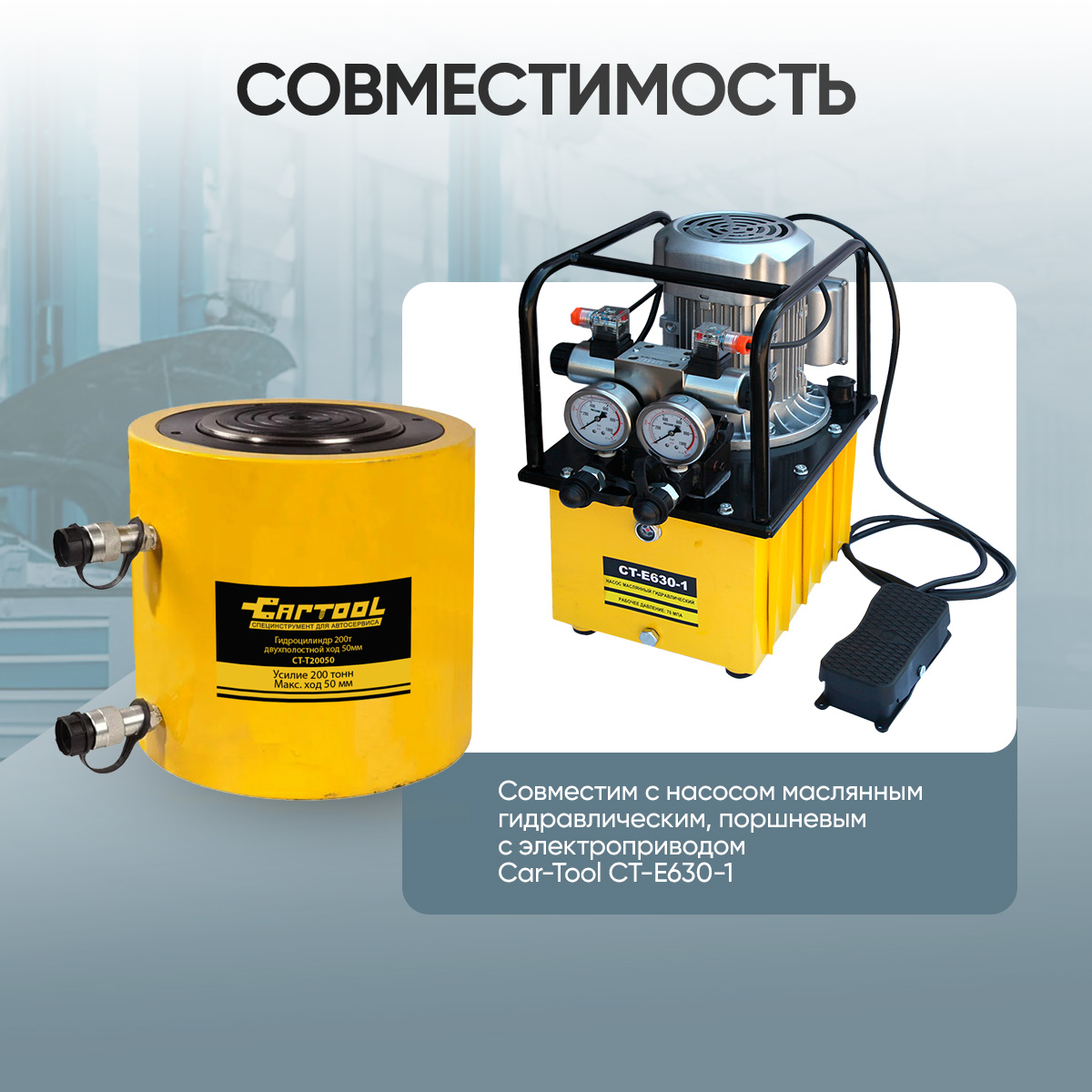

Нужен насос двустороннего действия с двумя линиями — подачей и возвратом. Рекомендуемый — станция с электроприводом CT-E630-1, ручной вариант — CT-E1130. Если нужен больший ход: CT-T200250 — 200 т, ход 250 мм; CT-T1003 — 100 т, ход 300 мм.
Что ещё пригодится:
станция CT-E630-1: 700 бар, бак 8 л, манометр, ножной переключатель, два рукава по 1,5 м в комплекте;
ручной двусторонний насос CT-E1130: 700 бар, 3,5 л, манометр, две муфты «мама» M24 — подключается без переходника;
два шланга CT-3037H (1,5 м, 700 бар, «мама» M24) — для отдельной двухлинейной гидролинии.
Комплект поставки
гидроцилиндр с опорной поверхностью на штоке;
два штуцера «папа» M24 с защитными колпачками;
насос и шланги высокого давления продаются отдельно.

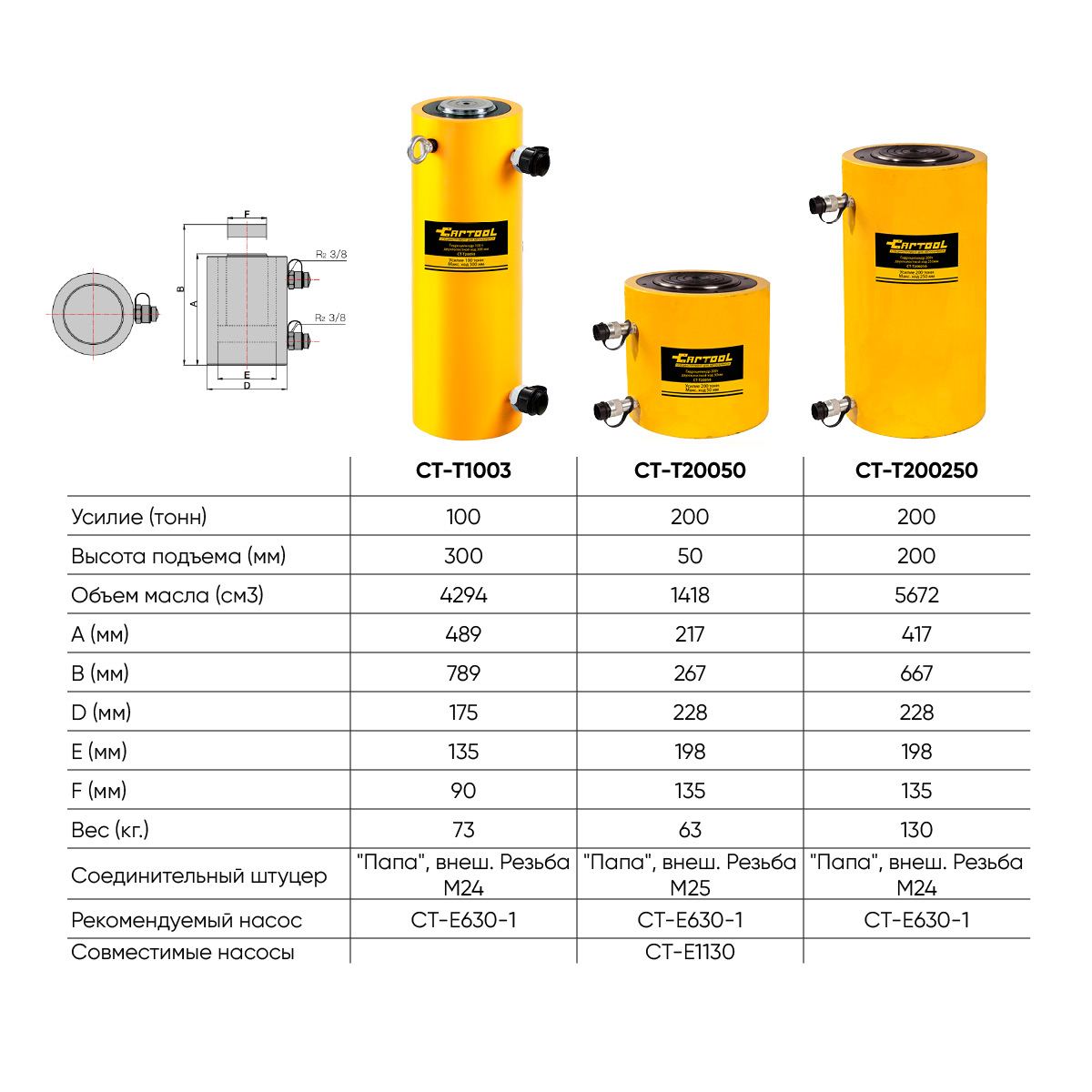

Сравнительные характеристики гидроцилиндров Car-Tool
двустороннее, выдвижение и возврат штока гидравликой
двустороннее, выдвижение и возврат штока гидравликой
двустороннее, выдвижение и возврат штока гидравликой
Объём масла: выдвижение / втягивание, см³
4294 / 2384
1418 / 702
5672
A — высота в сложенном положении, мм
489
229
417
B — высота с выдвинутым штоком, мм
789
279
667
D — наружный диаметр корпуса, мм
175
228
228
E — внутренний диаметр цилиндра, мм
135
190
190
F — диаметр штока, мм
90
135
135
Вес, кг
73
63
130
Соединительные штуцеры
2 × «Папа», наружная резьба М24
2 × «Папа», наружная резьба М24
2 × «Папа», наружная резьба М24
Рекомендуемый насос (двусторонний)
CT-E630-1
CT-E630-1
CT-E630-1
Совместимые насосы
CT-E1130
Гарантия
24 мес.
Вопросы и ответы
Подойдёт ли обычный ручной насос?
Нет. Насос одностороннего действия даже на 700 бар не вернёт шток — ему нечем подать масло в обратную полость. Нужен насос с двумя линиями: CT-E1130 или станция CT-E630-1.
Чем двусторонний цилиндр лучше пружинного?

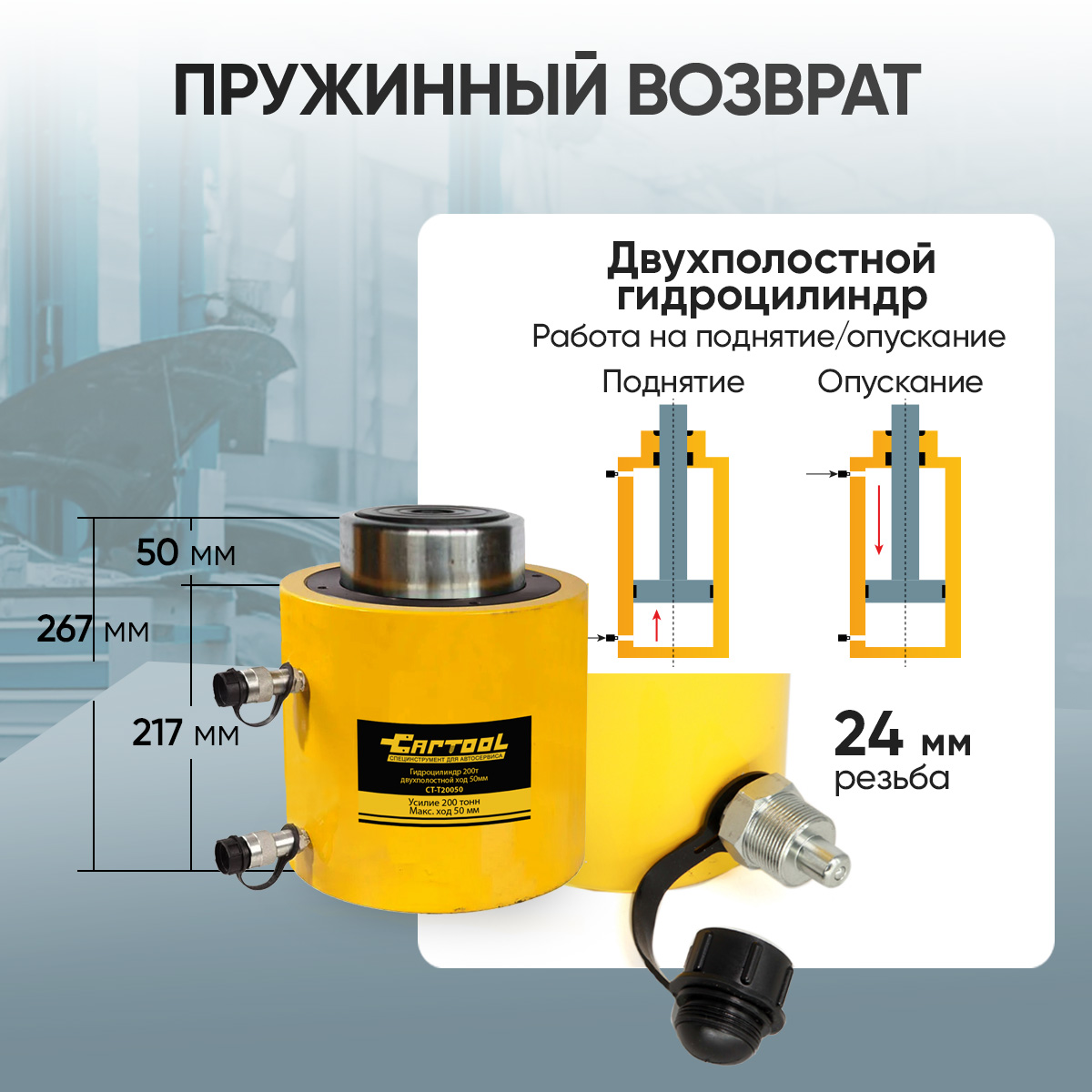

Шток втягивается принудительно, давлением масла, — быстрее и даже под нагрузкой. Весь цикл «выдвинуть — вернуть» управляется с насоса.
Чем CT-T20050 отличается от CT-T200250?
Ходом: у CT-T200250 он в пять раз длиннее, но и цилиндр выше. CT-T20050 — для операций с малым перемещением.
Да, например в прессовую раму. Опора должна быть жёсткой, нагрузка — по оси штока.
Можно ли цилиндром тянуть?
Да, гидравлика работает в обе стороны. На втягивание усилие меньше 200 т: со стороны штока площадь поршня меньше.
Можно ли держать груз на цилиндре?
Нет. Поднятый груз опускают на механические опоры; цилиндр под нагрузкой без присмотра не оставляют.
Какое масло залить?
Чистое гидравлическое ISO 32 — той же марки, что уже залита в насос.
Как подключить цилиндр?
Двумя линиями: на корпусе два штуцера «папа» M24 — подача и возврат. Рукава станции CT-E630-1 (два по 1,5 м в комплекте) и муфты «мама» M24 насоса CT-E1130 наворачиваются напрямую, без переходников; можно подключить и внешнюю гидросистему двустороннего действия с БРС М24.
Хватит ли масла в ручном насосе?
Да: цилиндру нужно 1418 см³, а полезный объём CT-E1130 — 3 л.
