Арт.: CT-T200250

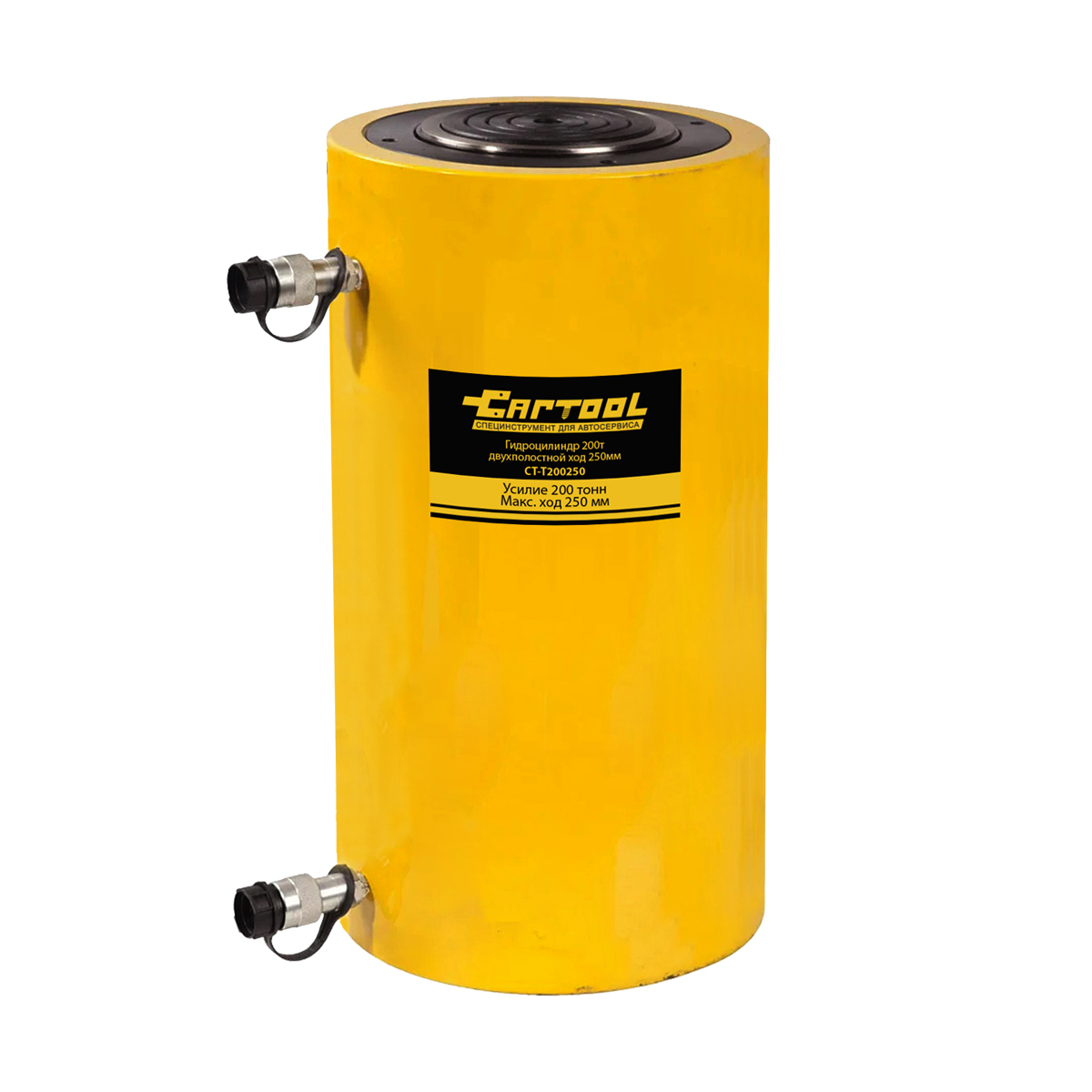

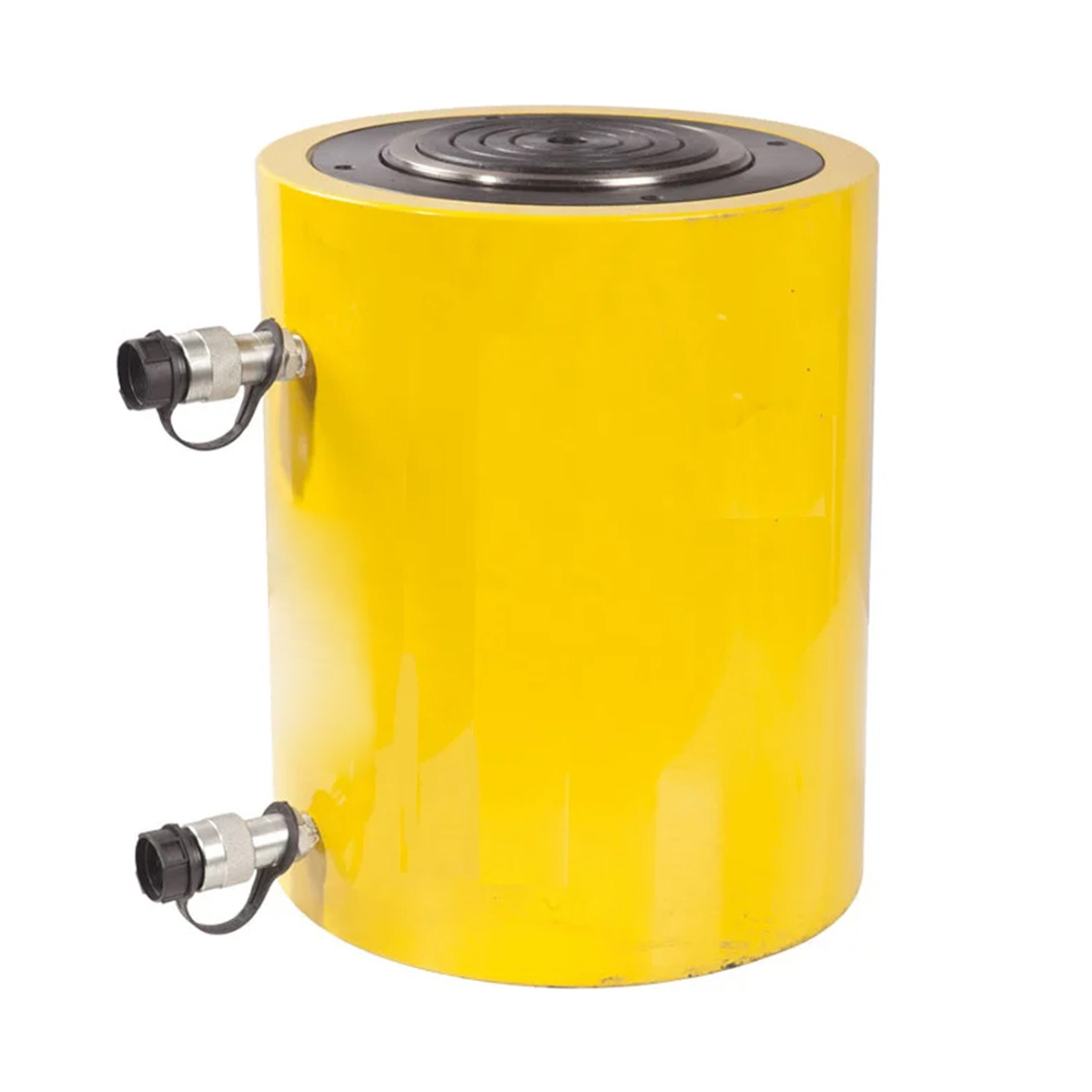

Гидроцилиндр 200т двухполостной ход 250мм Car-Tool CT-T200250

124 900 ₽ Ожидается
Склад Москва Ожидается 15 января 2027
Доставка в Загрузка
Вес: 131 кг

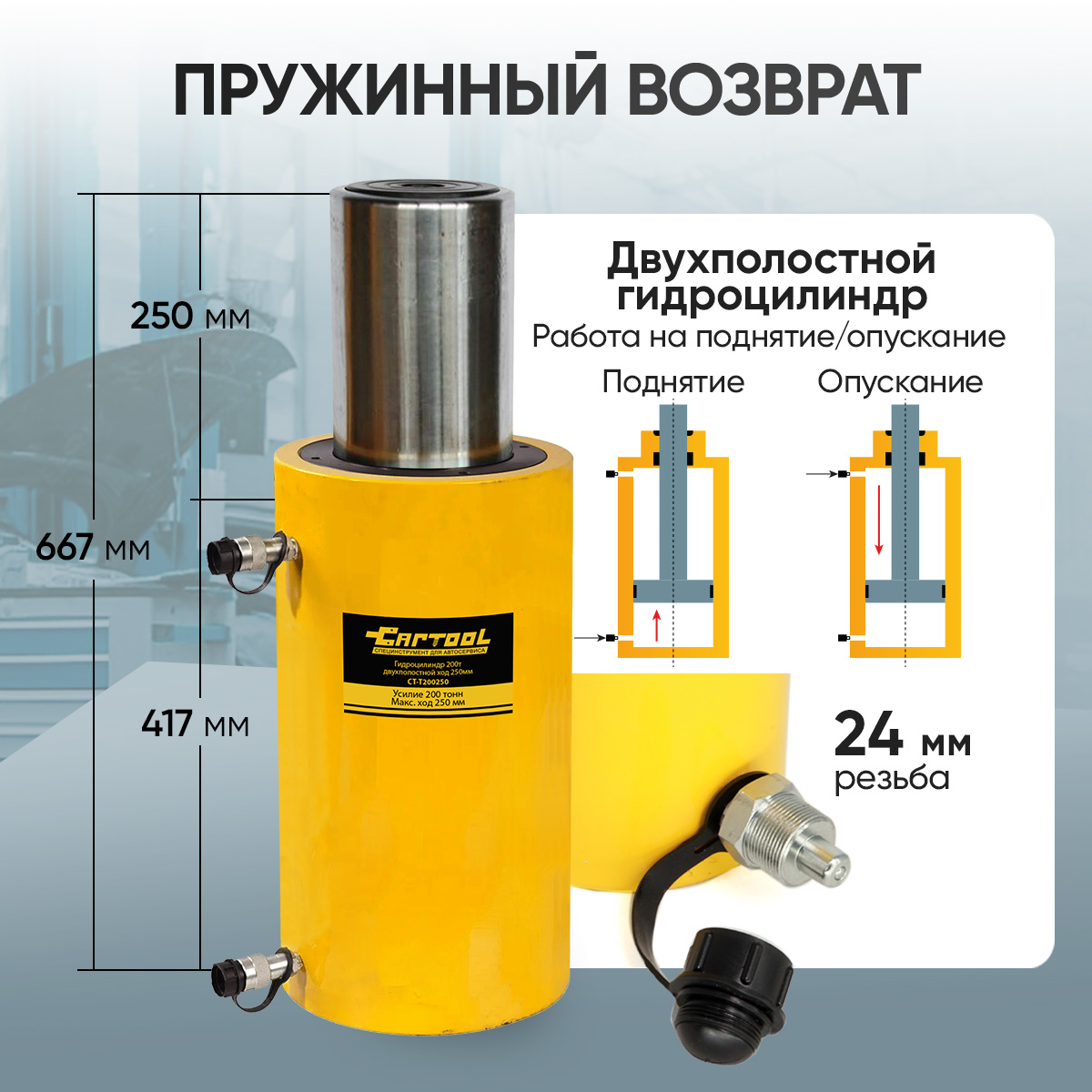

Гидроцилиндр 200т двухполостной ход 250мм Car-Tool CT-T200250 — двухполостной цилиндр на 200 т с длинным ходом 250 мм: шток выходит и возвращается давлением масла, а не пружиной или весом груза. Высота 417 мм в сложенном виде и 667 мм с выдвинутым штоком, корпус 228 мм, 700 бар, вес 130 кг.

Где пригодится

  • подъём и опускание тяжёлых конструкций и промышленного оборудования;
  • выпрессовка и запрессовка крупных валов, втулок и подшипников в прессовой раме;
  • монтаж и демонтаж металлоконструкций;
  • силовой привод пресс-модулей с быстрым принудительным возвратом штока.

Чем удобна модель

  • двустороннее действие — шток возвращается давлением масла, в том числе под нагрузкой, весь цикл управляется с насоса;
  • 250 мм хода при 200 т — большой подъём без перестановки подкладок;
  • два штуцера «папа» М24 — нижний ведёт в поршневую полость, верхний в штоковую; оба закрыты пылезащитными колпачками;
  • 700 бар — работает со станциями и насосами Car-Tool;
  • 130 кг — перемещают и устанавливают талью или краном.

Какой насос взять

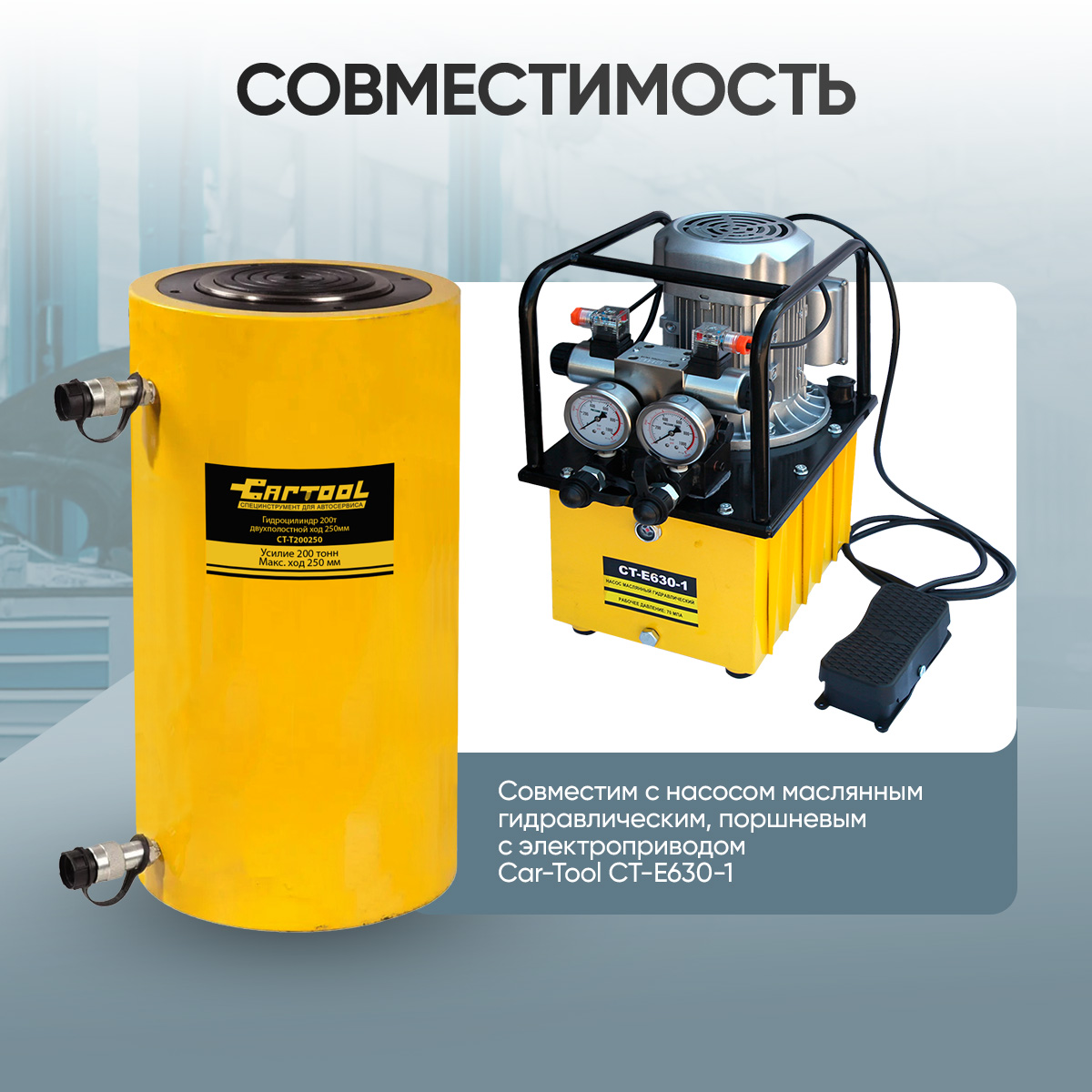

Нужен насос двустороннего действия с большим запасом масла — на полный ход уходит 5672 см³. Рекомендуем электрогидравлическую станцию CT-E630-1 с баком 8 л. Ручного CT-E1130 (полезных 3 л) хватит только на часть хода. Рядом в линейке: CT-T20050 — тот же корпус с ходом 50 мм; CT-T1003 — двухполостной на 100 т с ходом 300 мм; CT-T200200 — 200 т одностороннего действия.

Что ещё пригодится:

  • станция CT-E630-1: 700 бар, бак 8 л, манометр, ножной переключатель, два шланга по 1,5 м в комплекте;
  • если линию нужно удлинить — шланги 700 бар с муфтой «мама» М24: CT-3037H на 1,5 м или CT-03700H на 3 м.

Комплект поставки

  • гидроцилиндр;
  • два штуцера «папа» М24 с пылезащитными колпачками;
  • насос и шланги в комплект не входят.

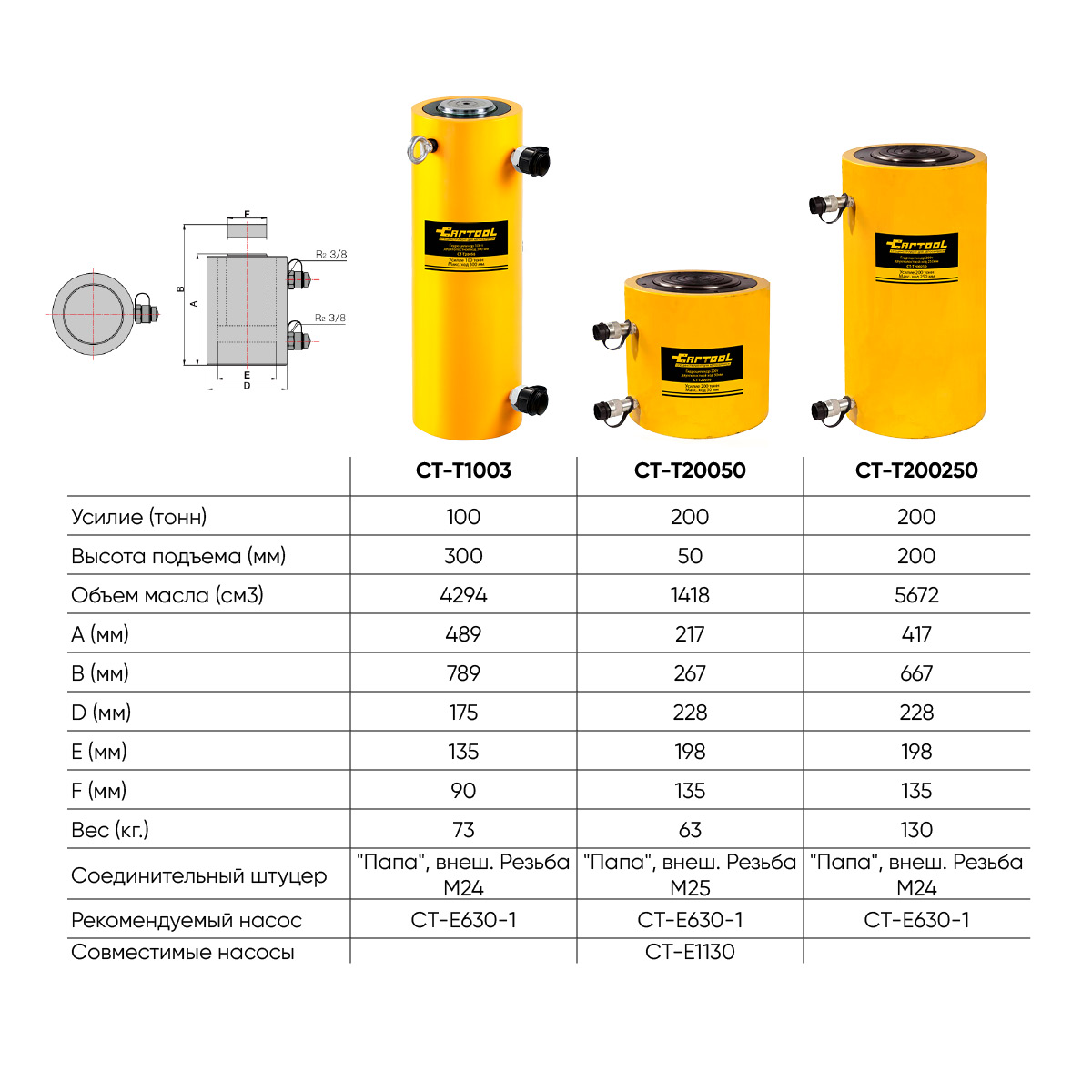

Сравнительные характеристики гидроцилиндров Car-Tool

Размеры двустороннего гидроцилиндра: A, B, D, E, F
Наименование
Гидроцилиндр 200т двухполостной ход 250мм Car-Tool CT-T200250 Гидроцилиндр 200т двухполостной ход 250мм Car-Tool CT-T200250
124 900 ₽
Усилие, т100200200
Усилие выдвижения / втягивания, кН1002 / 5571984 / 9821984 / 982
Ход штока, мм30050250
Рабочее давление, бар700700700
Тип действиядвустороннее, выдвижение и возврат штока гидравликойдвустороннее, выдвижение и возврат штока гидравликойдвустороннее, выдвижение и возврат штока гидравликой
Объём масла: выдвижение / втягивание, см³4294 / 23841418 / 7025672
A — высота в сложенном положении, мм489229417
B — высота с выдвинутым штоком, мм789279667
D — наружный диаметр корпуса, мм175228228
E — внутренний диаметр цилиндра, мм135190190
F — диаметр штока, мм90135135
Вес, кг7363130
Соединительные штуцеры2 × «Папа», наружная резьба М242 × «Папа», наружная резьба М242 × «Папа», наружная резьба М24
Рекомендуемый насос (двусторонний)CT-E630-1CT-E630-1CT-E630-1
Совместимые насосыCT-E1130
Гарантия24 мес.

Вопросы и ответы

Подойдёт ли обычный ручной насос?

Нет. Нужен насос с двумя линиями — подачей и возвратом — и с большим запасом масла. Рекомендуем станцию CT-E630-1 с баком 8 л.

Хватит ли ручного двустороннего CT-E1130?

На весь ход — нет: у CT-E1130 полезных 3 л, а цилиндру на 250 мм нужно больше 5 л. С ручным насосом — только частичный ход.

Чем CT-T200250 отличается от CT-T20050?

Ходом и высотой. CT-T20050 с ходом 50 мм — для коротких перемещений, CT-T200250 при том же корпусе 228 мм выдвигается на 250 мм.

Чем двусторонний цилиндр лучше пружинного?

Шток втягивается принудительно, давлением масла, — быстрее и под нагрузкой. Цикл «выдвинуть — вернуть» целиком управляется с насоса.

Можно ли держать груз на цилиндре?

Нет. Поднятый груз опускают на механические опоры; цилиндр под нагрузкой без присмотра не оставляют.

Что важно при работе?

Не превышать 200 т и ход 250 мм, нагружать строго по оси штока, ставить цилиндр на твёрдое ровное основание. Перед подачей давления убедитесь, что оба шланга навёрнуты до конца.

Какое масло залить?

Цилиндр работает на масле насоса: в станцию заливают чистое гидравлическое масло, разные марки не смешивают.

Как подключить цилиндр?

Двумя шлангами к двум выходам станции: нижний штуцер — к подаче, верхний — к возврату. Когда распределитель станции переключают, давление и слив меняются местами, и шток идёт обратно.

Нужны ли отдельные шланги к CT-E630-1?

Нет, два шланга по 1,5 м идут со станцией. Если станцию надо поставить дальше от цилиндра, возьмите CT-03700H на 3 м.

Ремонтируете ли цилиндр после гарантии?

Да: проверка и замена уплотнений, ремонт после интенсивной работы.

Какая гарантия?

24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
