Бесконтактный детектор напряжения 12-1000В, CAT III/IV iCartool IC-M100

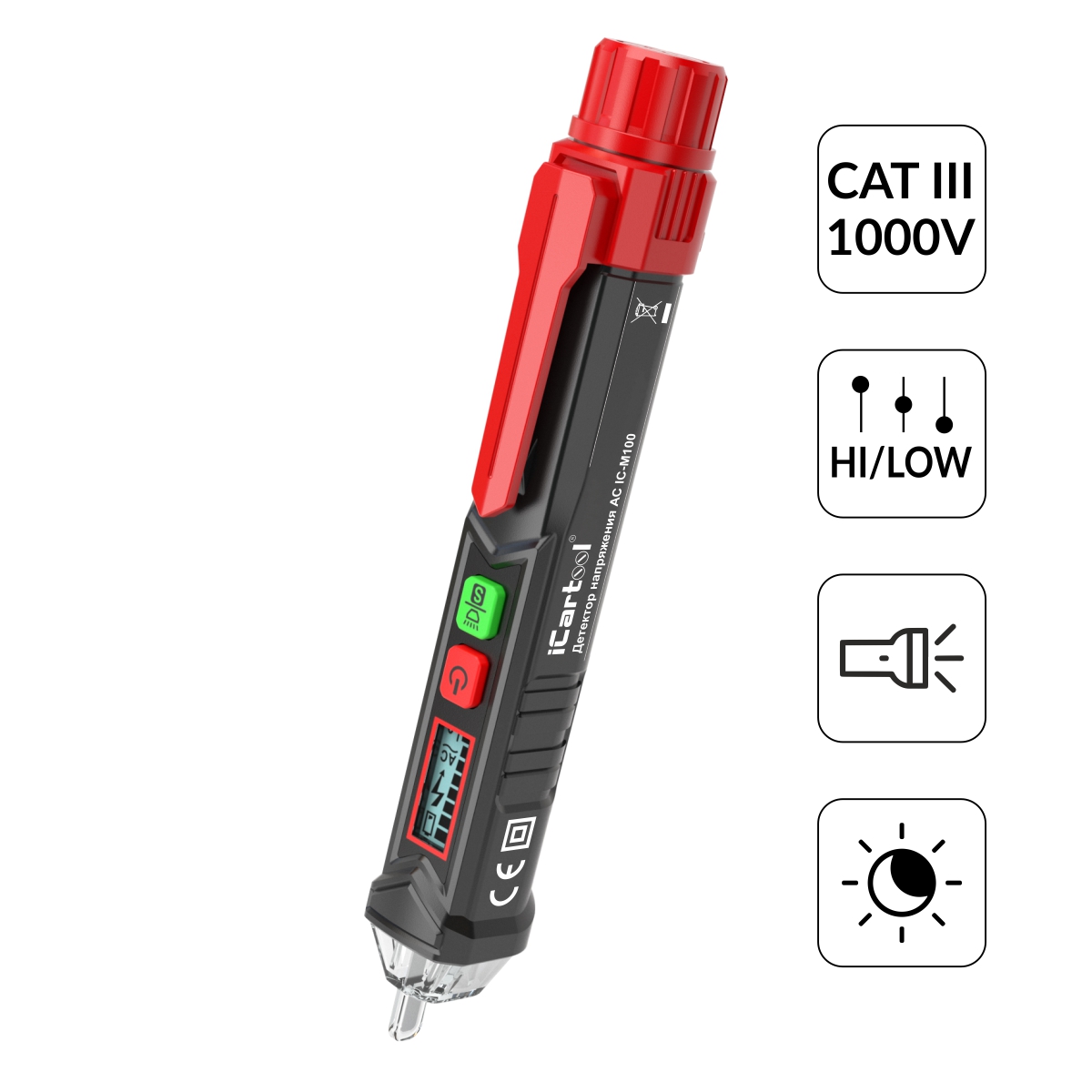

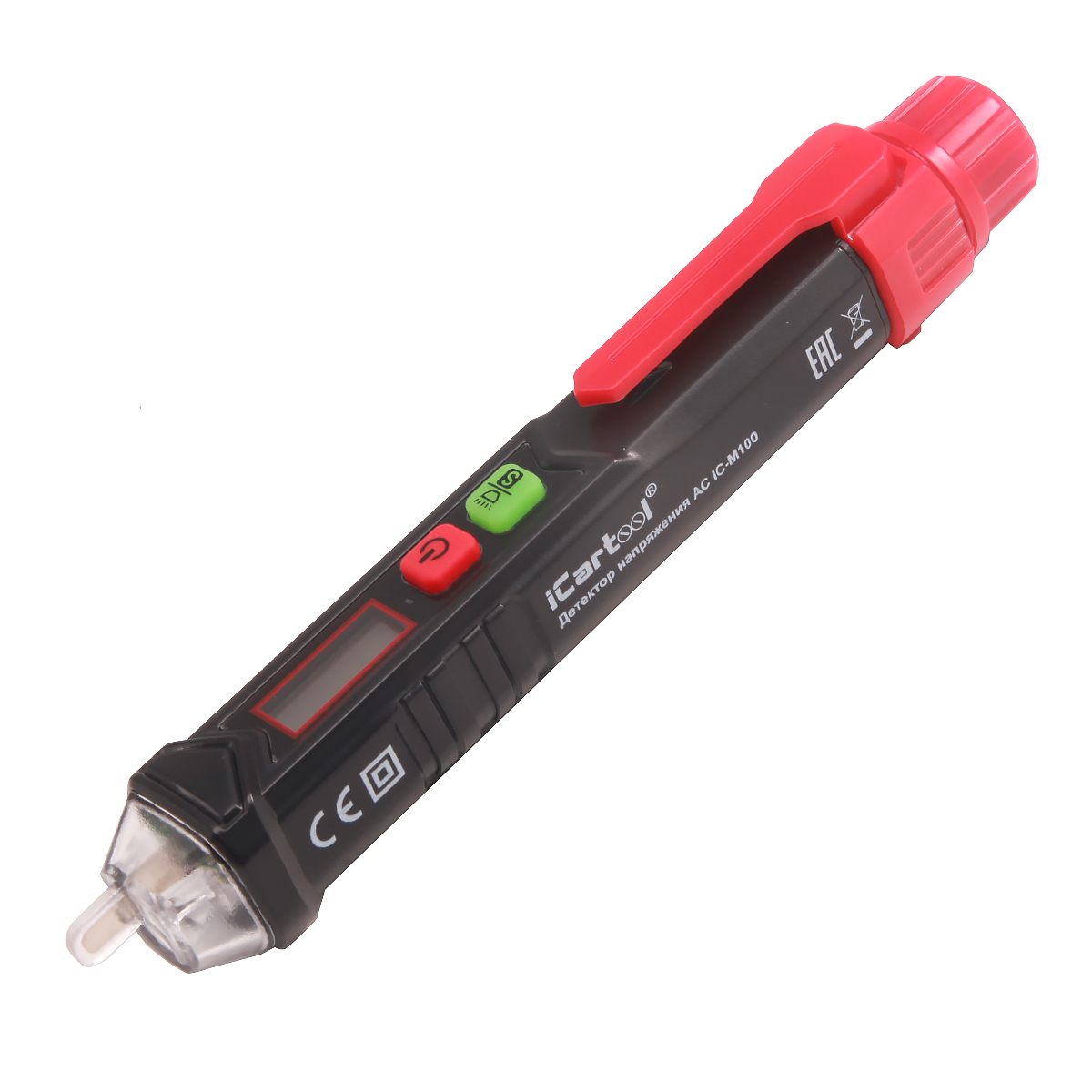

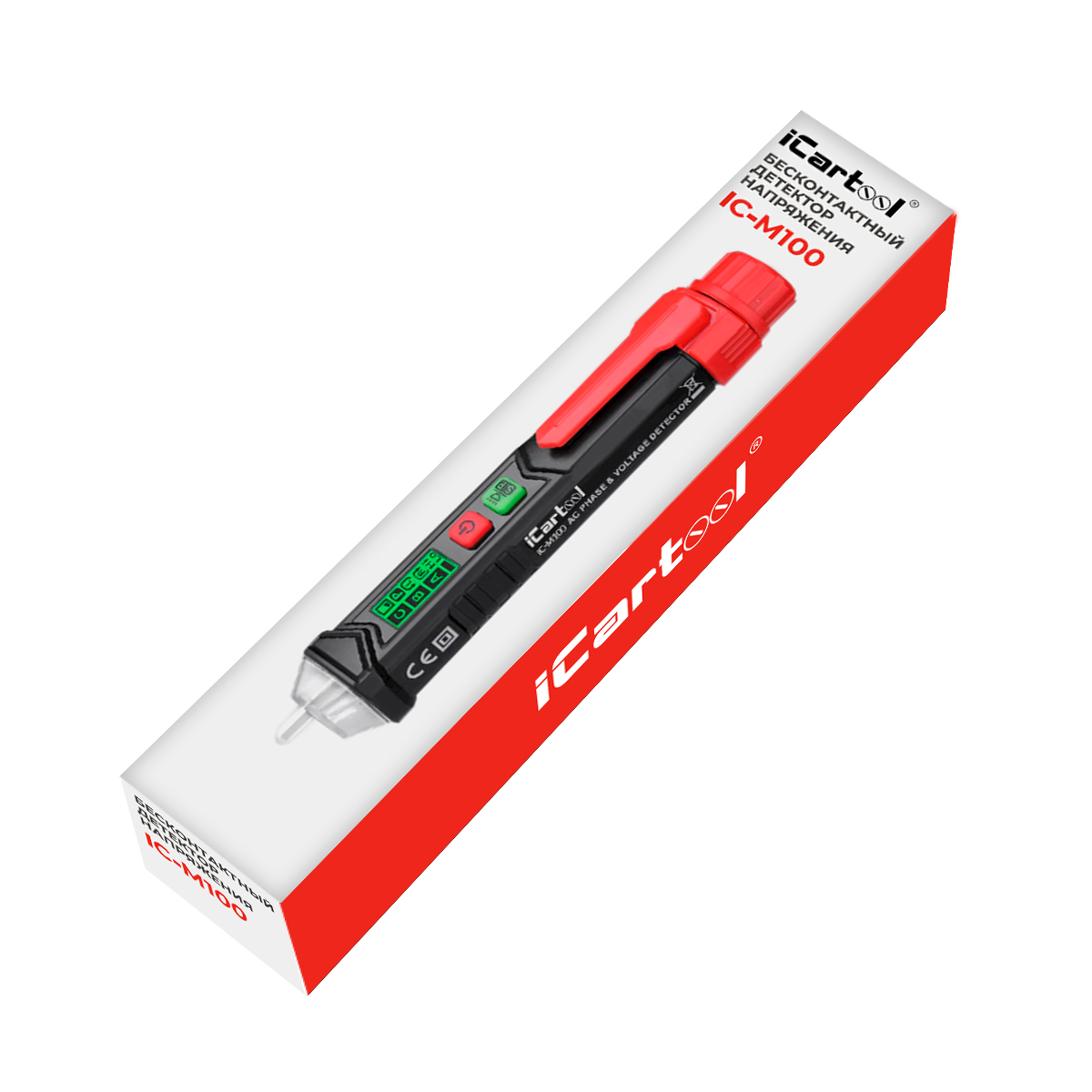

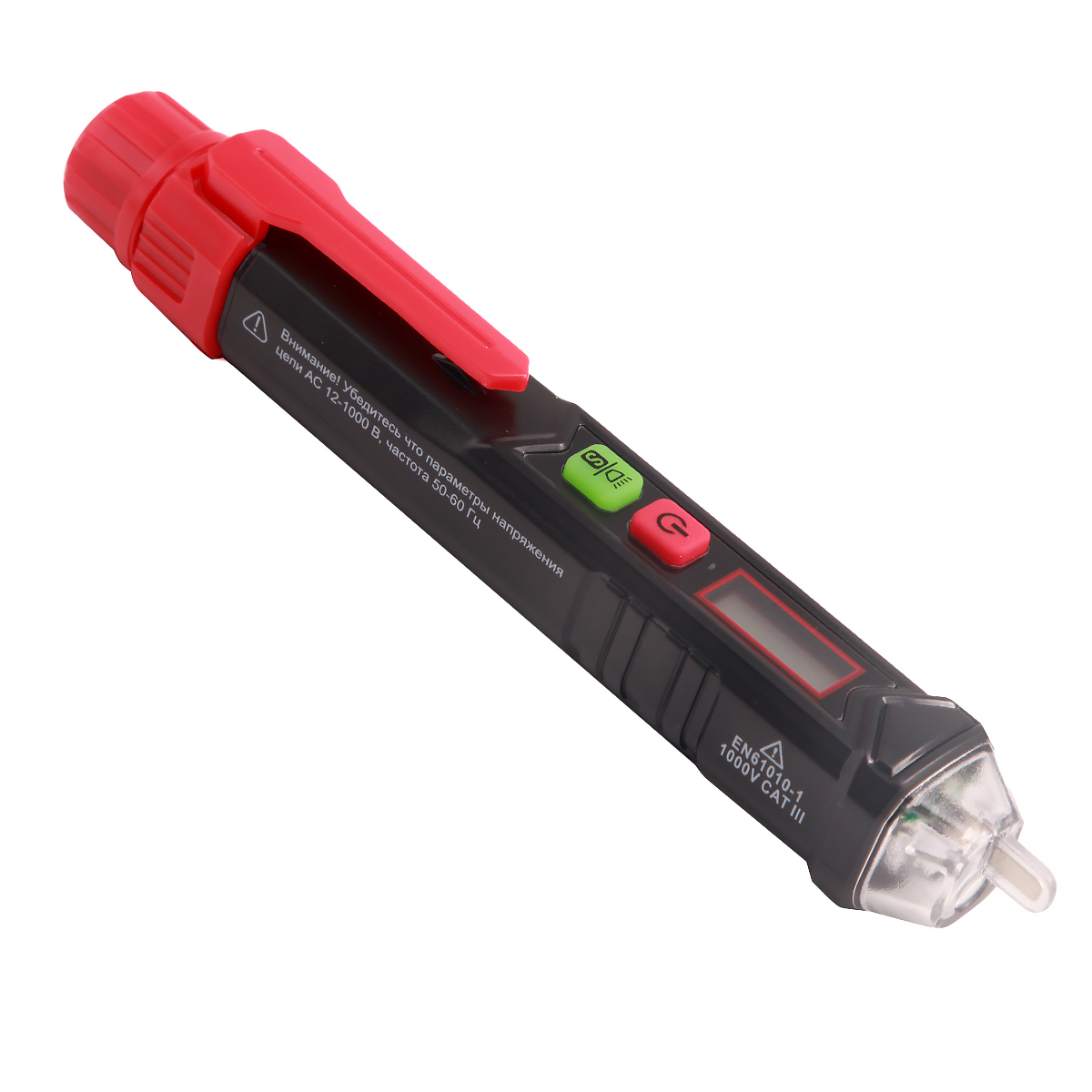

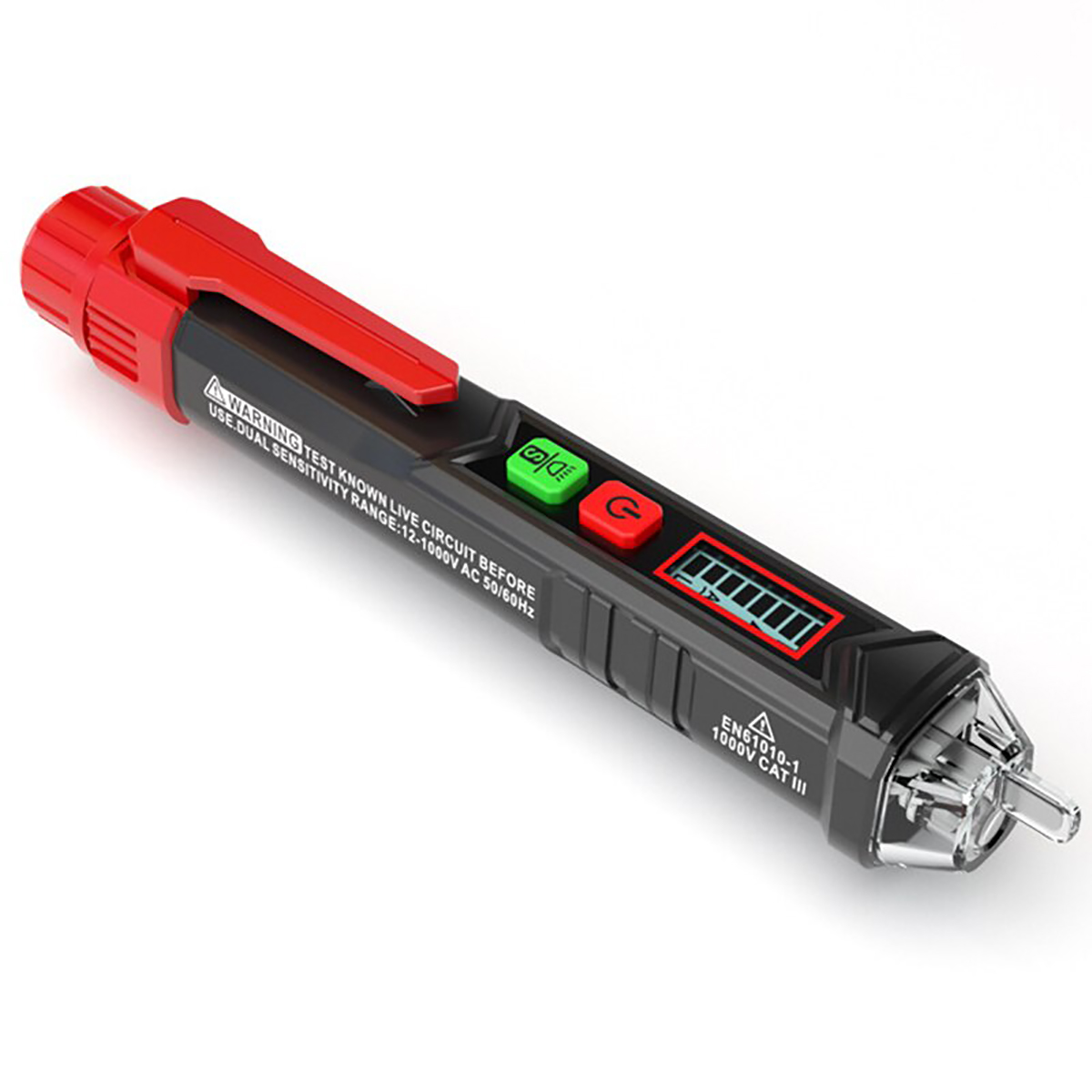

Бесконтактный детектор напряжения 12-1000В, CAT III/IV iCartool IC-M100 — детектор-ручка: находит фазу и ноль в розетках, кабелях и приборах бесконтактно или касанием и выводит силу поля столбиком на ЖК-шкале. Срабатывает на переменное напряжение 12-1000 В при 50/60 Гц, шкалу дублируют подсветка и звук; категория — CAT III 1000 В / CAT IV 600 В.

Где пригодится

• фаза и ноль в розетках и выключателях;
• напряжение в кабелях и удлинителях;
• проверка электроприборов и зарядных устройств 220 В;
• провод под напряжением в щитке и неглубоко в стене;
• конкретная клемма или контакт — в контактном режиме.

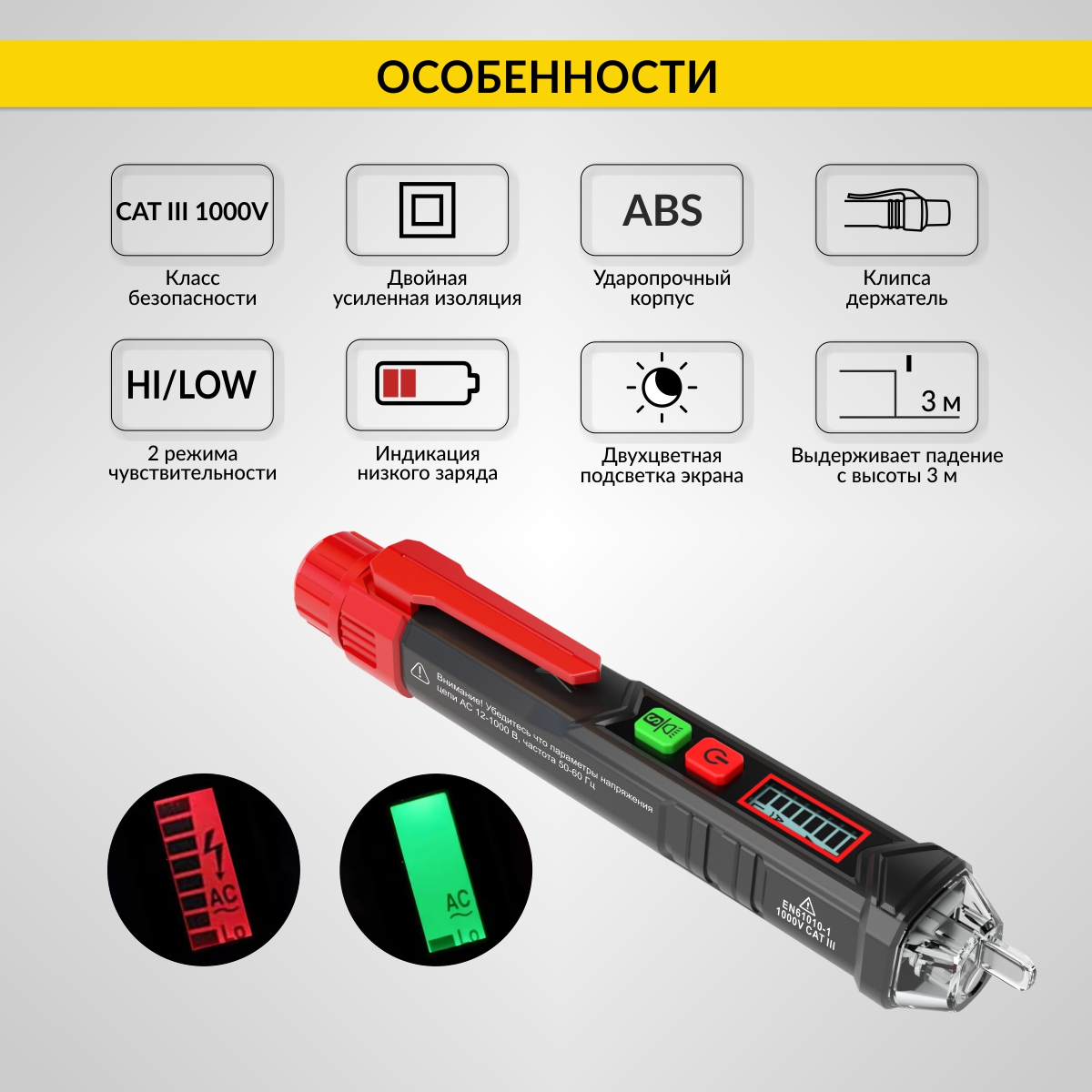

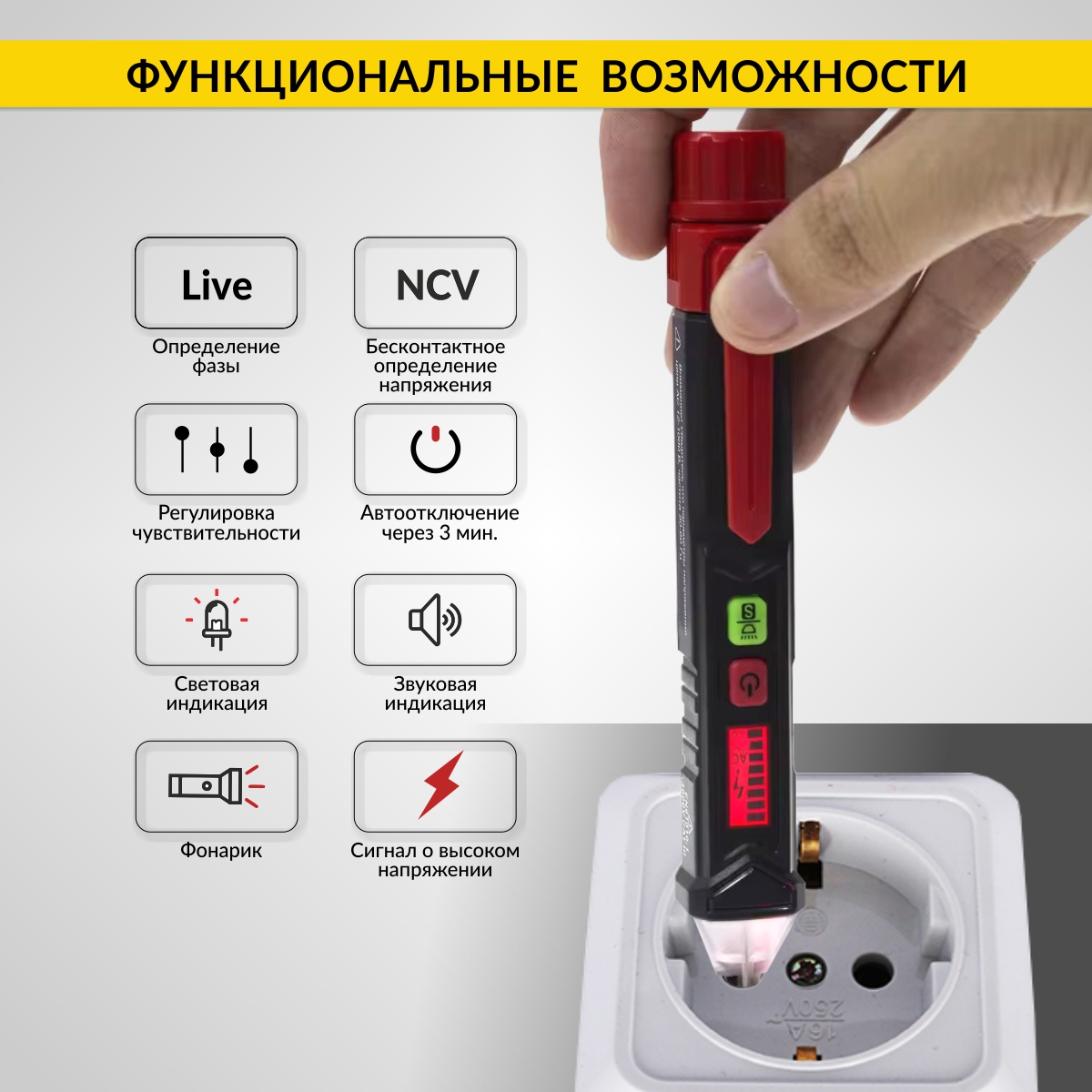

Чем удобна модель

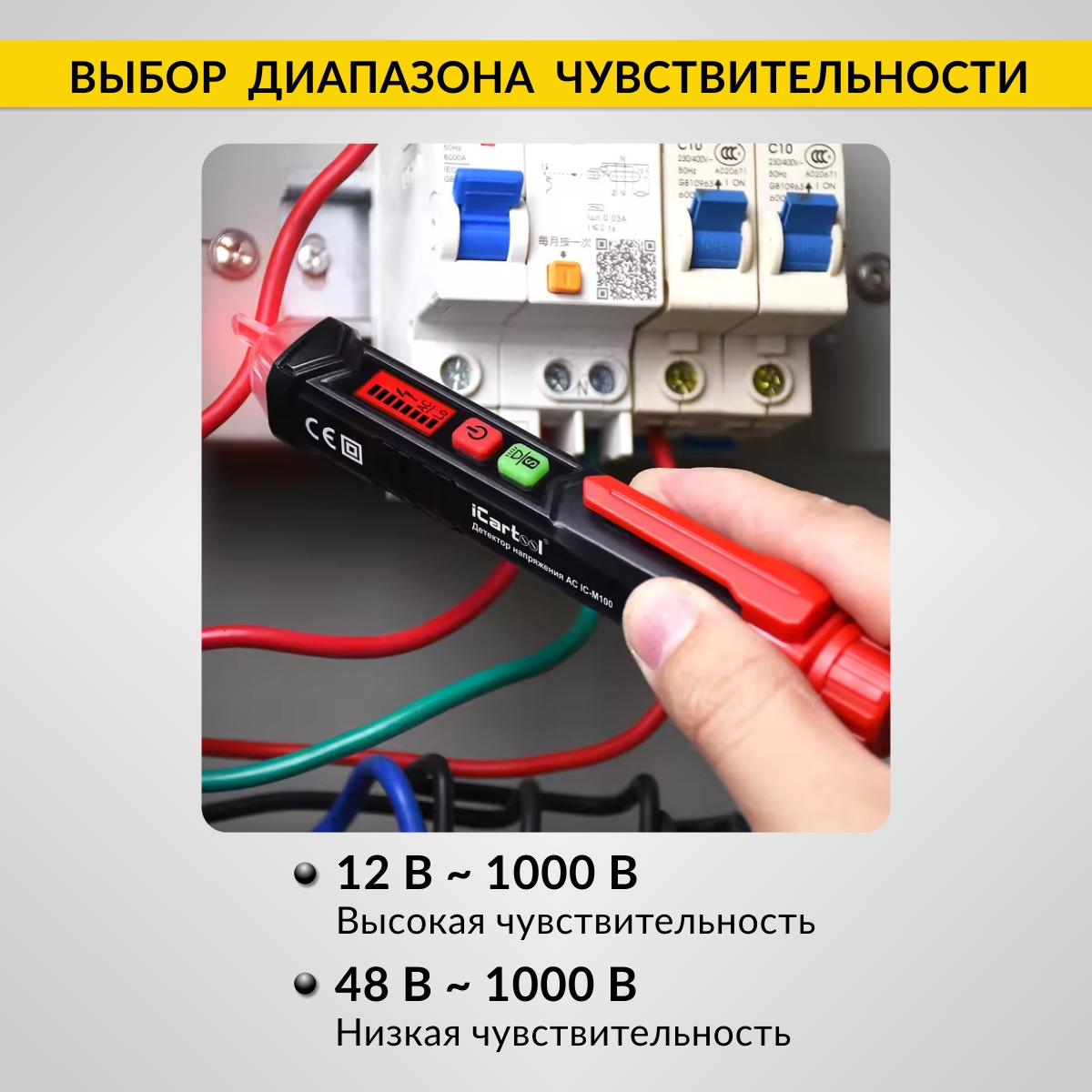

• две чувствительности — высокая от 12 В, низкая от 48 В, верхний предел у обеих 1000 В;

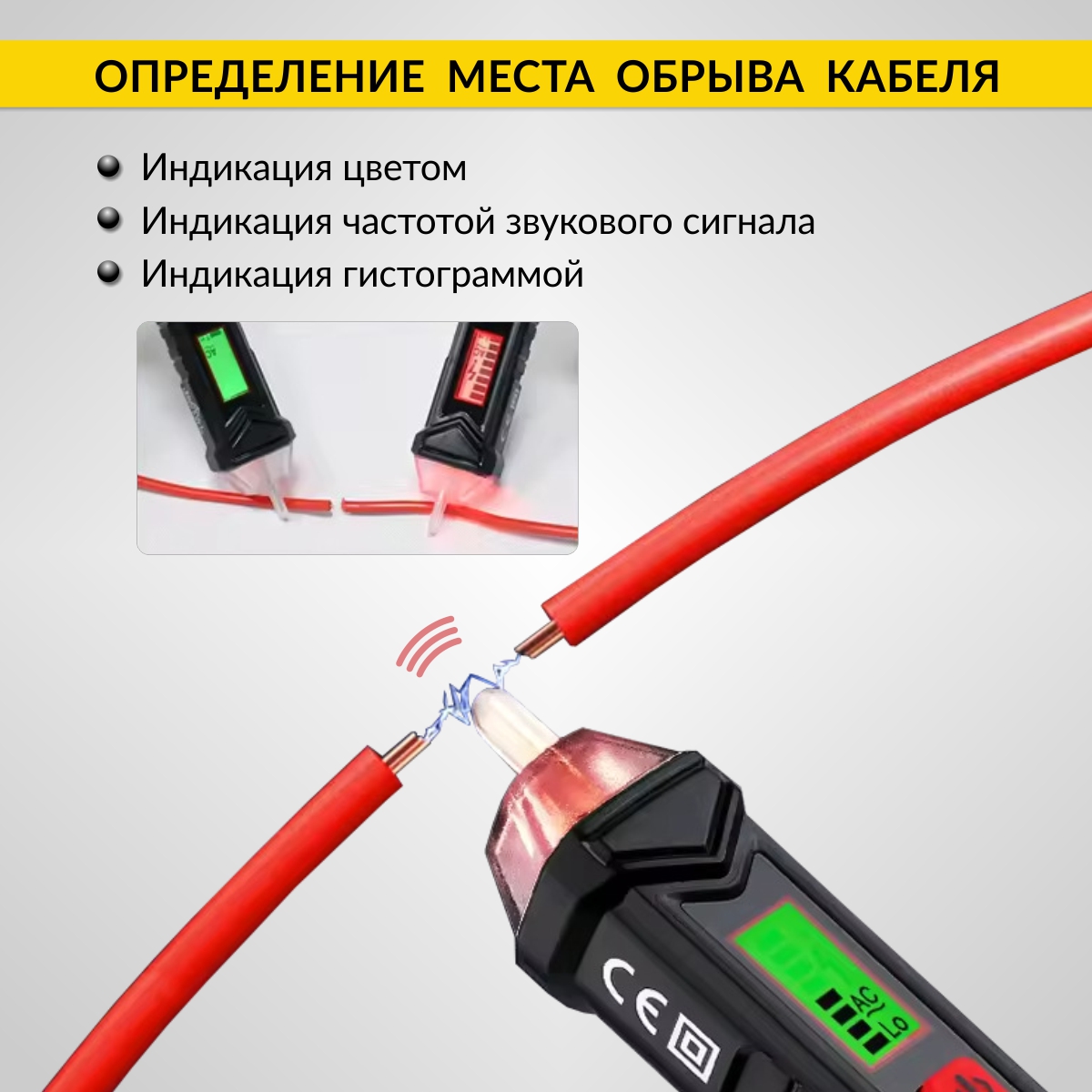

• ЖК-шкала силы поля — чем ближе фаза, тем выше столбик; среди соседних проводов проще выбрать тот, что под напряжением;

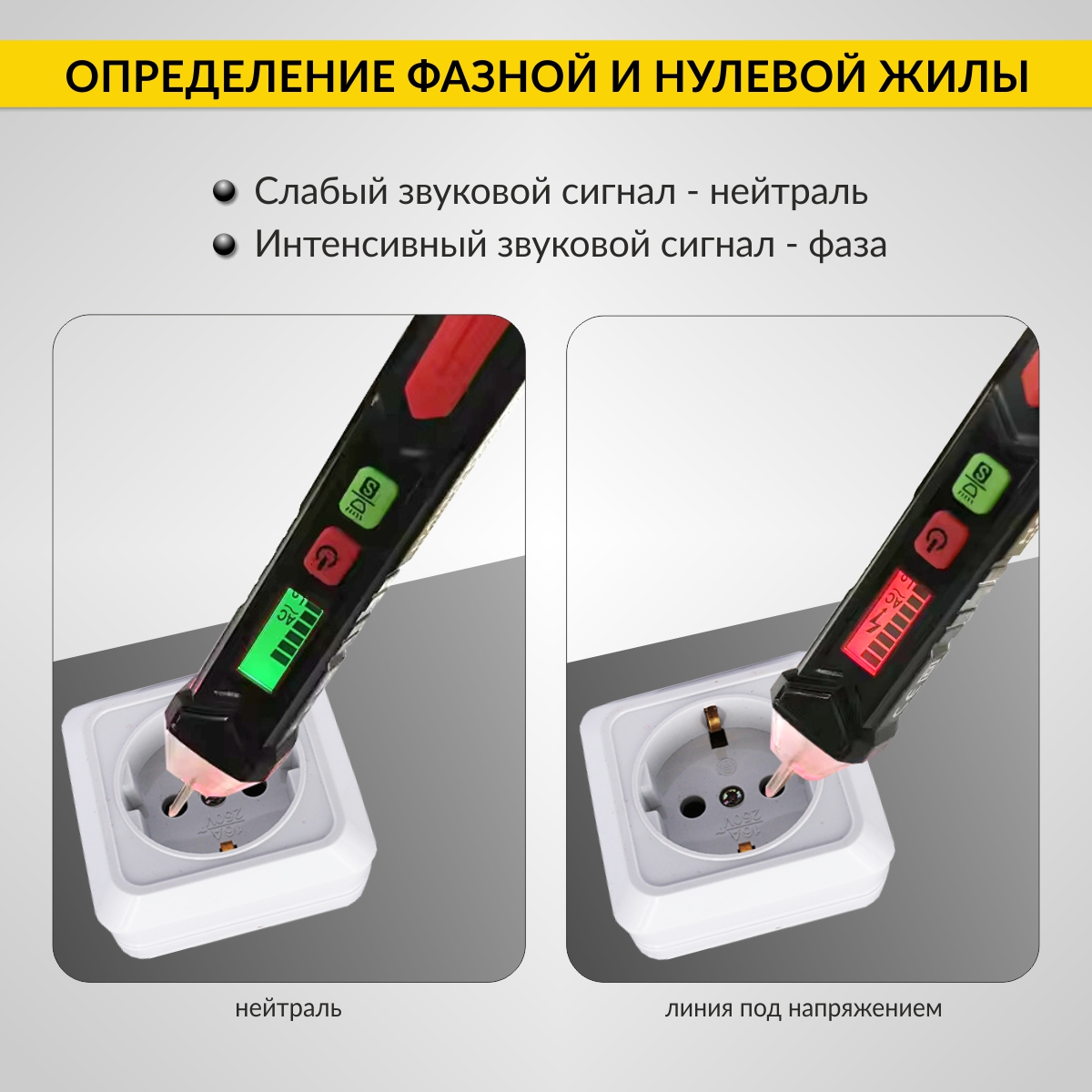

• свет и звук — зелёная подсветка и умеренный сигнал: обычное напряжение, красная и непрерывный: высокое; ноль подсвечивается зелёным, фаза — красным;
• контактный режим — касанием проверяют точку, когда бесконтактный сигнал от нескольких проводов размыт;

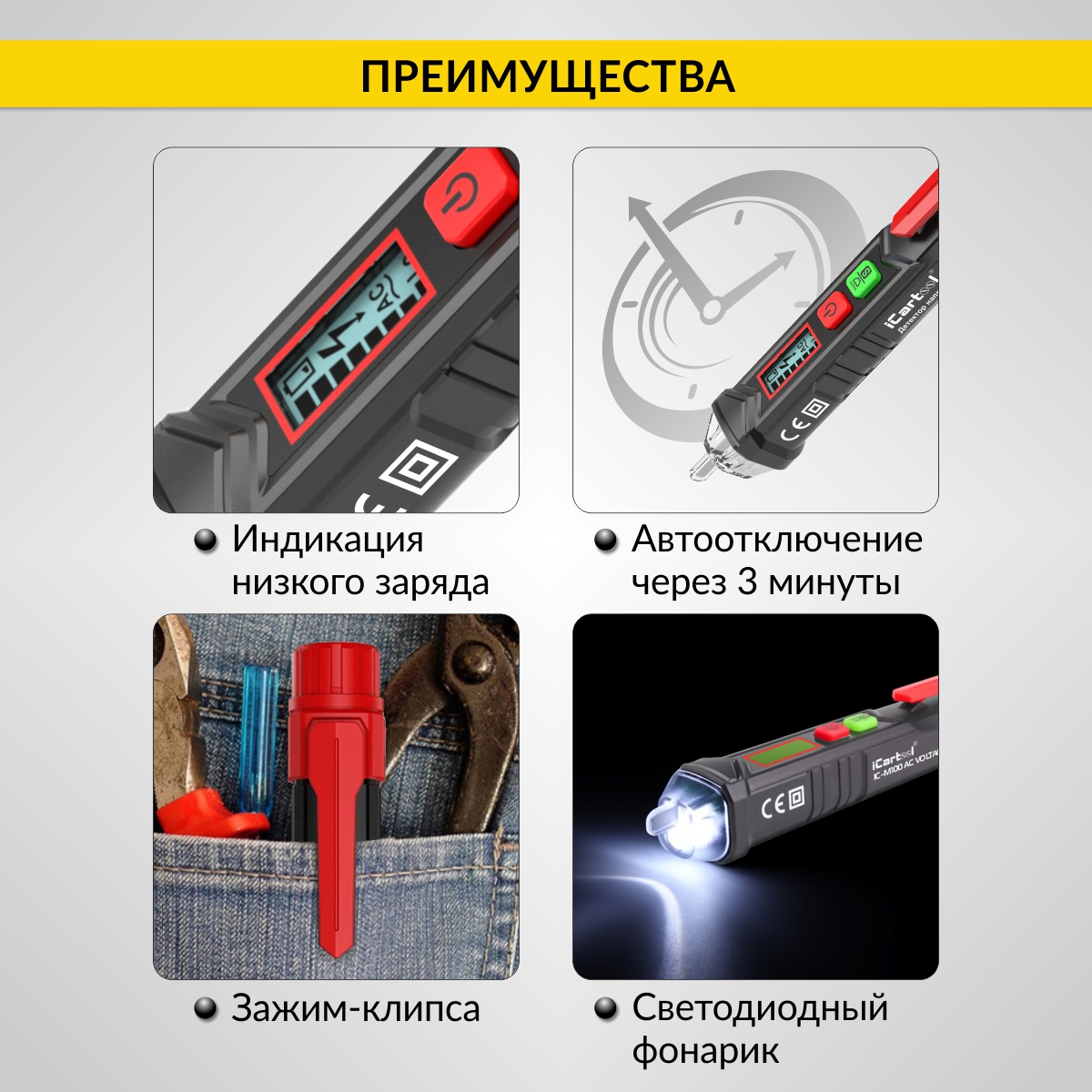

• фонарик — освещает рабочую зону в тёмном щитке;
• выдерживает падение с 3 м; 156 × 25 × 20 мм, 32 г без батареек, корпус из АБС-пластика, автоотключение через 3 мин и индикатор разряда.

Какой индикатор выбрать

У IC-M80 вместо дисплея светодиоды, зато есть лазерная указка; диапазон тот же. IC-M90 — индикаторная отвёртка: показывает напряжение 12–300 В цифрами и прозванивает цепь. Для бортовой сети автомобиля нужны пробники IC-U100A или IC-U100B — IC-M100 постоянное напряжение не видит.

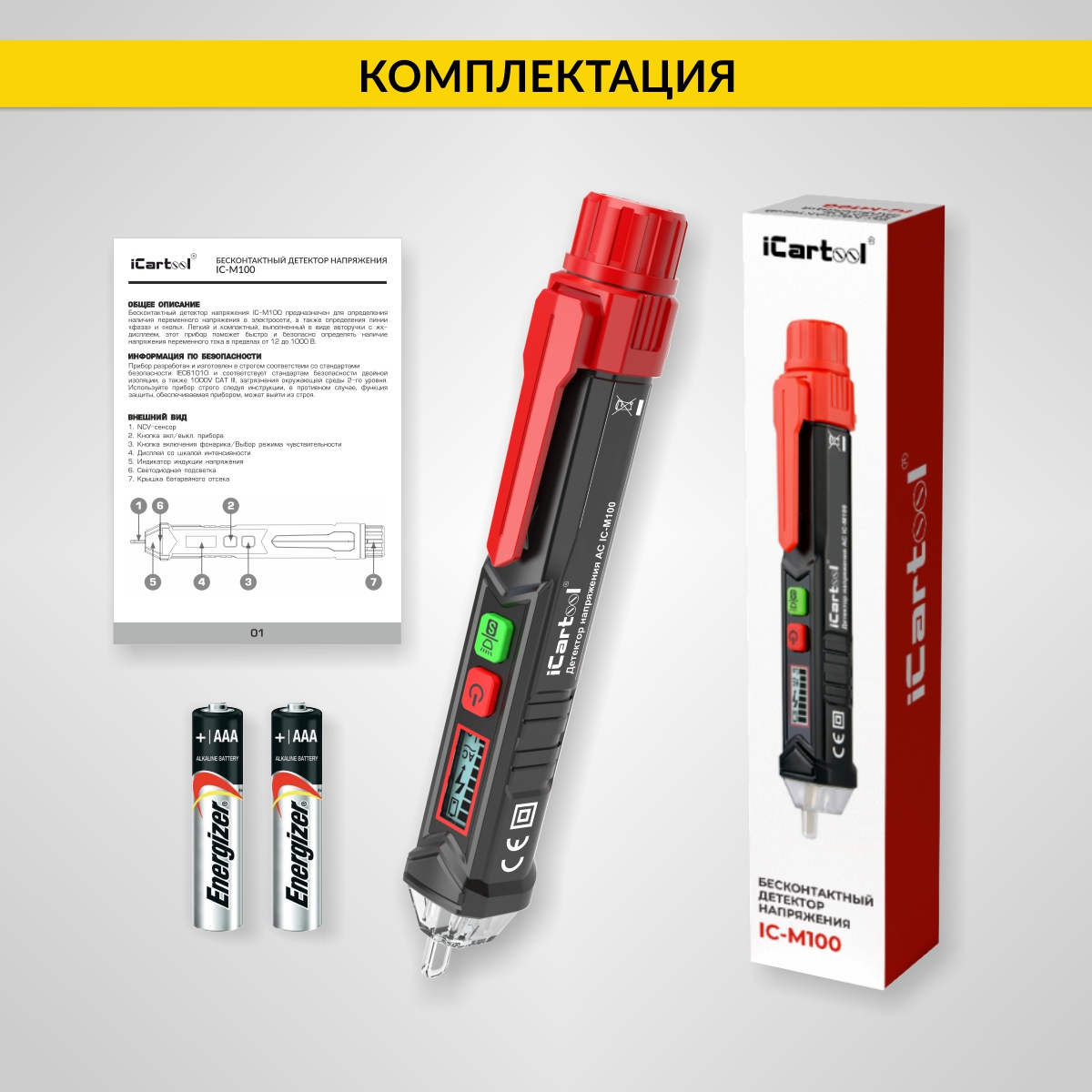

Комплект поставки

• детектор;

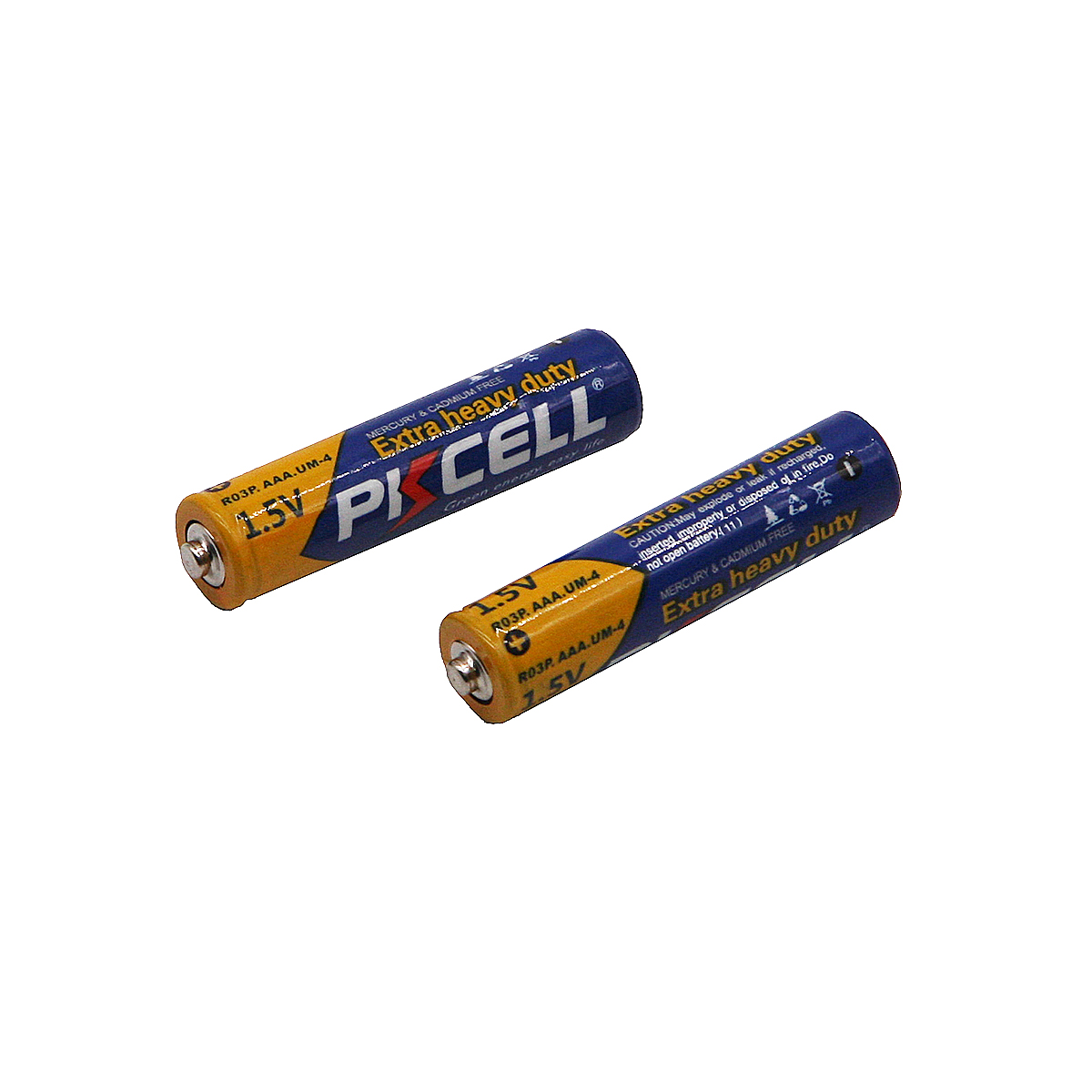

• батарейки AAA 1,5 В — 2 шт.;
• инструкция по эксплуатации.

Что обнаруживает

Сравнительные характеристики индикаторов напряжения iCartool

Наименование	Бесконтактный индикатор напряжения iCartool IC-M80 890 ₽ В корзину	Бесконтактный детектор напряжения 12-1000В, CAT III/IV iCartool IC-M100 990 ₽ В корзину	Индикаторная отвертка-тестер напряжения с переставным наконечником PH/SL iCartool IC-M90 990 ₽ В корзину
Тип	бесконтактный индикатор-ручка	детектор: бесконтактный и контактный	индикаторная отвёртка (контактная)
Диапазон напряжения	AC 12–1000 В, 50/60 Гц (низкая чувствительность 48–1000 В)	AC 12–1000 В, 50/60 Гц (низкая чувствительность 48–1000 В)	AC 12–300 В, 50/60 Гц
Погрешность	—	—	±(5% + 3)
Индикация	цветовая и звуковая	ЖК-дисплей со шкалой, световая и звуковая	ЖК-дисплей с цветовой подсветкой, звуковая
Подсветка / фонарик	фонарик и лазерная указка	фонарик, подсветка дисплея (зелёная/красная по уровню сигнала)	фонарик
Дополнительно	определение фазы и нуля, клипса	определение фазы и нуля, выдерживает падение с 3 м	прозвонка, поиск обрыва, полярность, память 2 значений, сменный наконечник PH/SL Ø3,5 мм, клипса, индикатор разряда
Категория безопасности	CAT III 1000 В, CAT IV 600 В	CAT III 1000 В, CAT IV 600 В	CAT II 300 В
Материал корпуса	АБС-пластик	АБС-пластик	АБС-пластик
Автовыключение	через 5 мин	через 3 мин	через 5 мин
Питание	2×AAA	2×AAA	1×AAA
Рабочая температура	от 0 до +40 °C		от 0 до +40 °C, влажность до 95%
Размеры	165 × 28 × 25 мм	156 × 25 × 20 мм	170 × 27 × 27 мм
Вес	68 г	32 г без батареек	59 г с батарейкой
Гарантия	36 мес.	36 мес.	36 мес.

Вопросы и ответы

Зачем контактный режим?

Чтобы проверить конкретную точку — клемму или контакт розетки — касанием, когда рядом несколько проводов и бесконтактный сигнал расплывается.

Найдёт ли скрытую проводку в стене?

Да, если провод под напряжением и лежит неглубоко. Включите высокую чувствительность, ведите детектор вдоль стены и следите за столбиком. Обесточенный провод не обнаруживается.

Что показывает шкала?

Силу электрического поля. По ней легче отличить провод под напряжением от соседних.

Есть ли автовыключение?

Да: через 3 минуты без дела детектор отключается сам.

Как пользоваться?

Выберите чувствительность — высокую от 12 В или низкую от 48 В. Поднесите детектор к проводу или розетке, для контактной проверки коснитесь проводника. Зелёный свет с умеренным сигналом — обычное напряжение, красный с непрерывным — высокое.

Нет сигнала — значит, нет напряжения?

Не обязательно: на результат влияют изоляция и расстояние до провода. Перед работой проверьте детектор на розетке, где напряжение точно есть.

Видит ли постоянное напряжение?

Нет. Бесконтактно он находит только переменное напряжение, АКБ и бортовую сеть не видит. Точного значения в вольтах тоже не даёт — шкала отражает силу поля.

Чем отличается от IC-M80?

У IC-M80 светодиоды вместо дисплея и лазерная указка. У IC-M100 ЖК-шкала силы поля, контактный режим и корпус, который выдерживает падение с 3 м. Фонарик есть у обоих.

А чем отличается IC-M90?

IC-M90 показывает напряжение 12–300 В цифрами, прозванивает цепь и работает как отвёртка. IC-M100 только находит переменное напряжение, зато до 1000 В.

Чем проверить проводку автомобиля?

Пробником IC-U100A или IC-U100B: они показывают постоянное напряжение бортовой сети со знаком полярности, сопротивление и прозванивают цепь. IC-M100 реагирует на переменное напряжение 50/60 Гц — его задача сеть 220 В.

Какая гарантия?

36 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
