Цифровой смарт-мультиметр-ручка True RMS, CAT III 600 В iCartool IC-M111

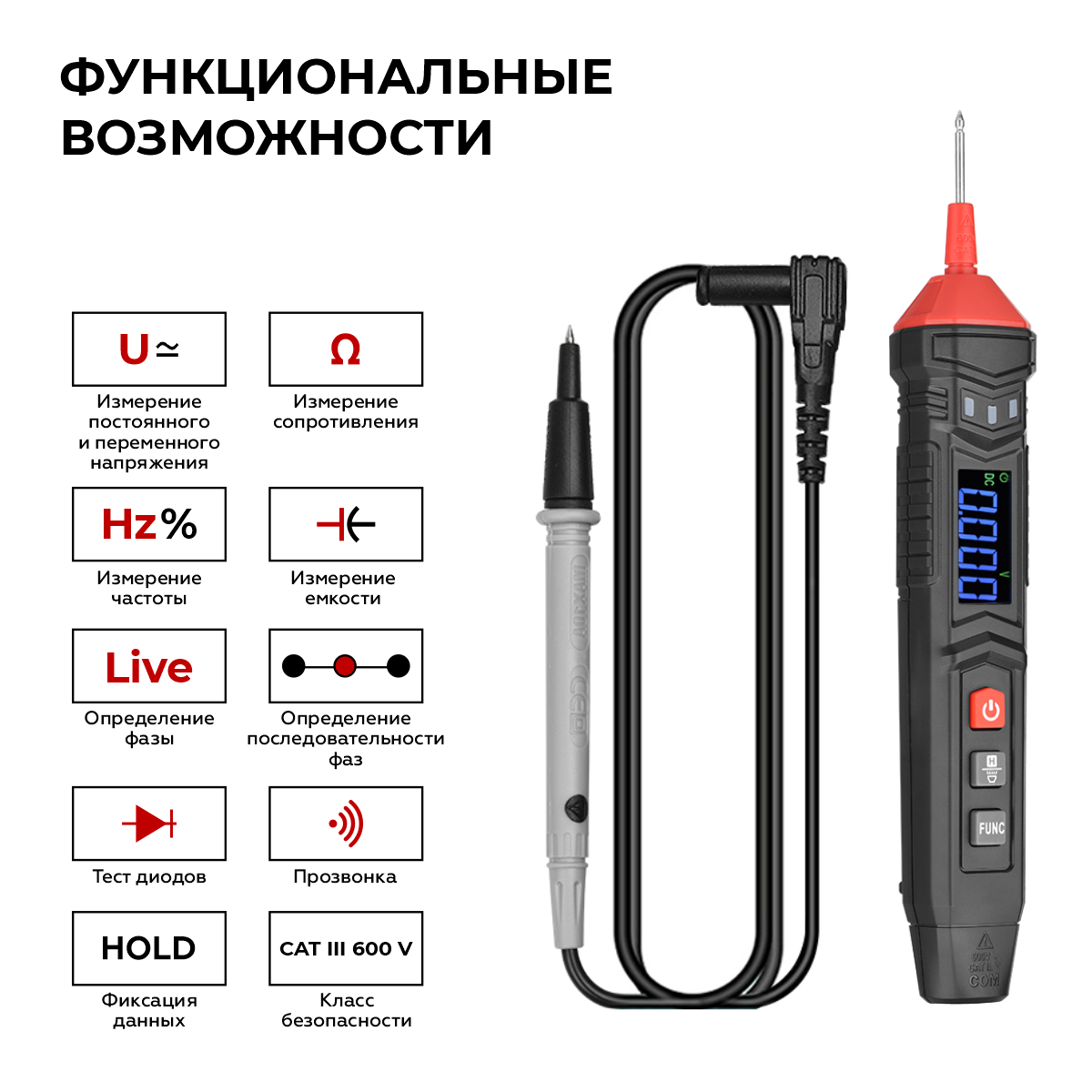

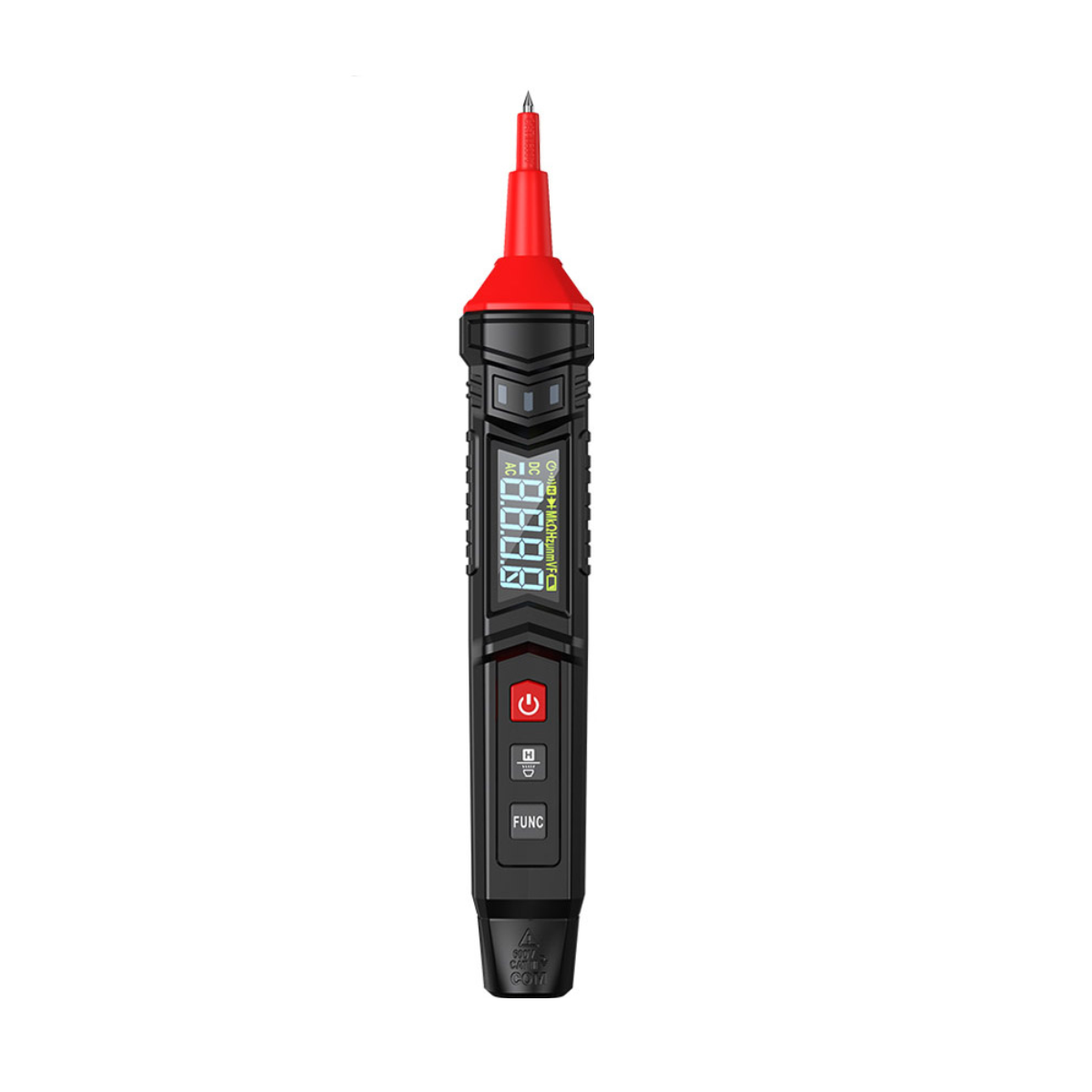

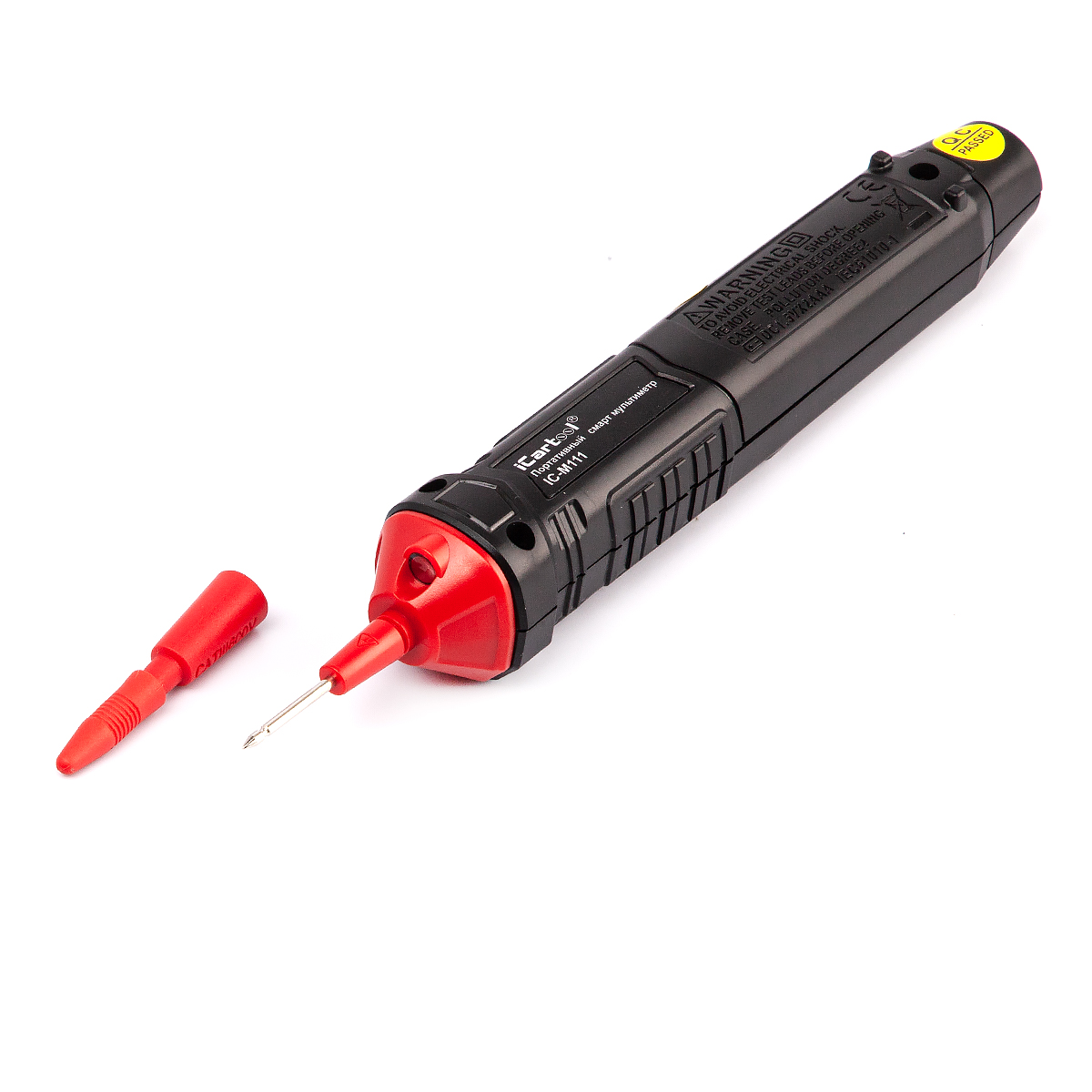

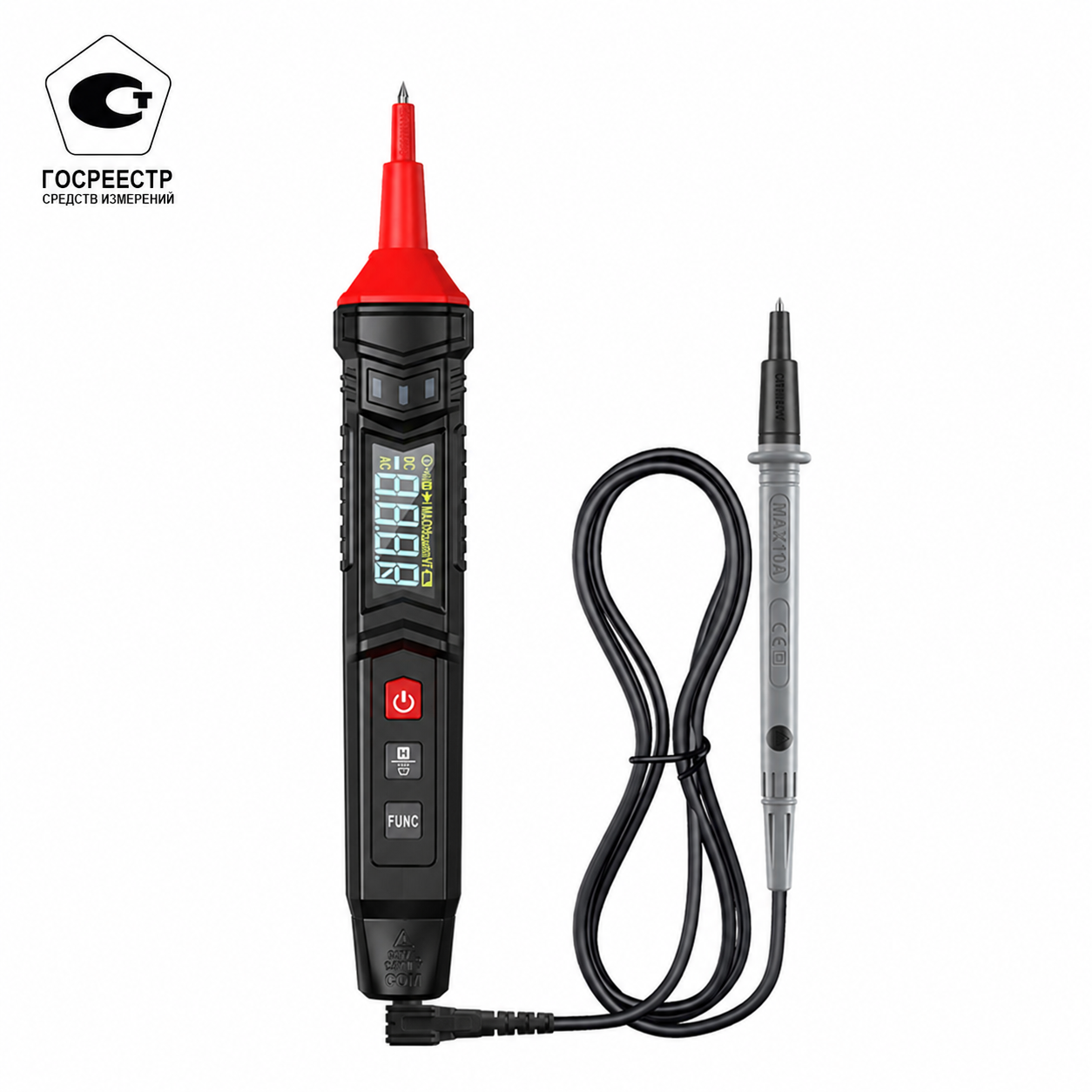

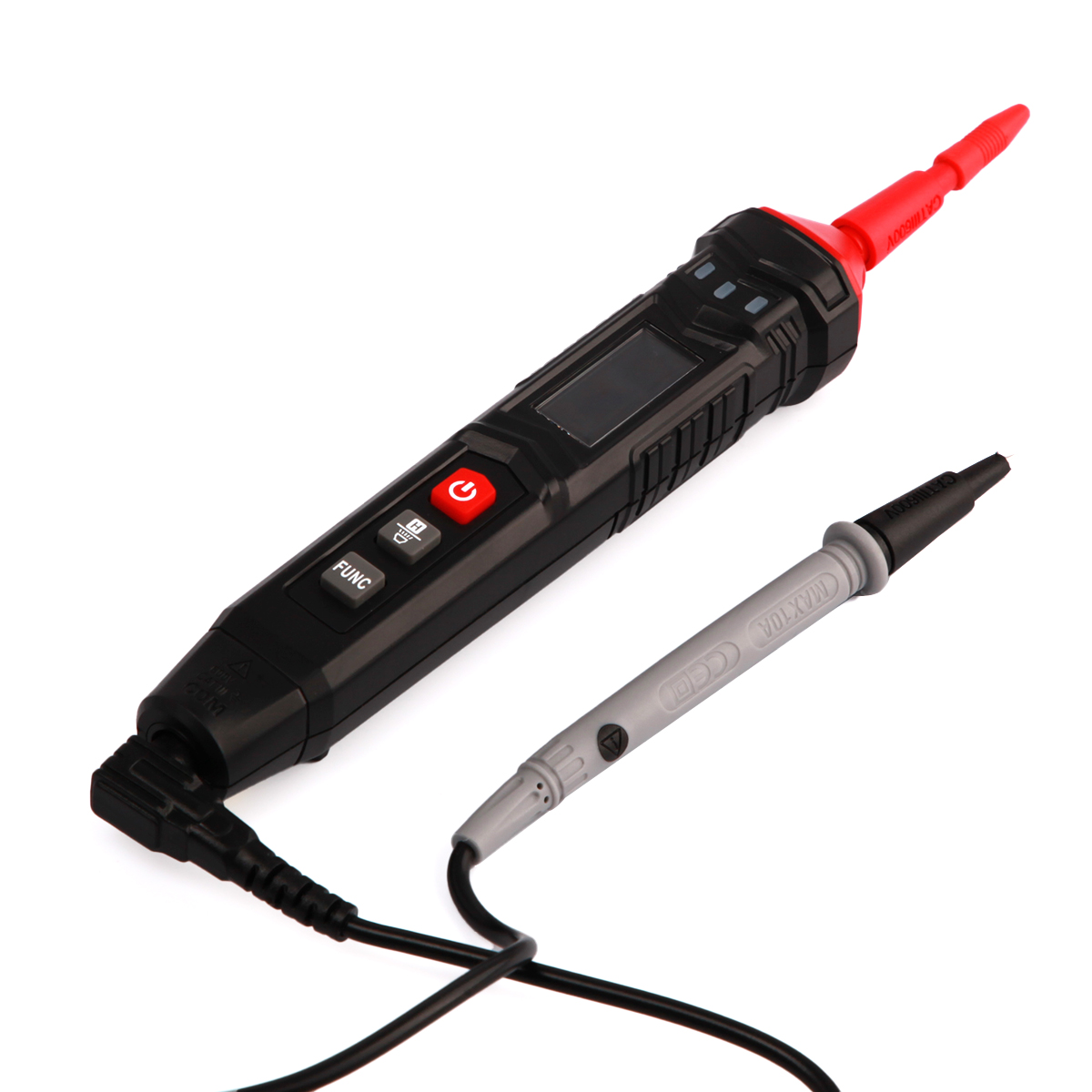

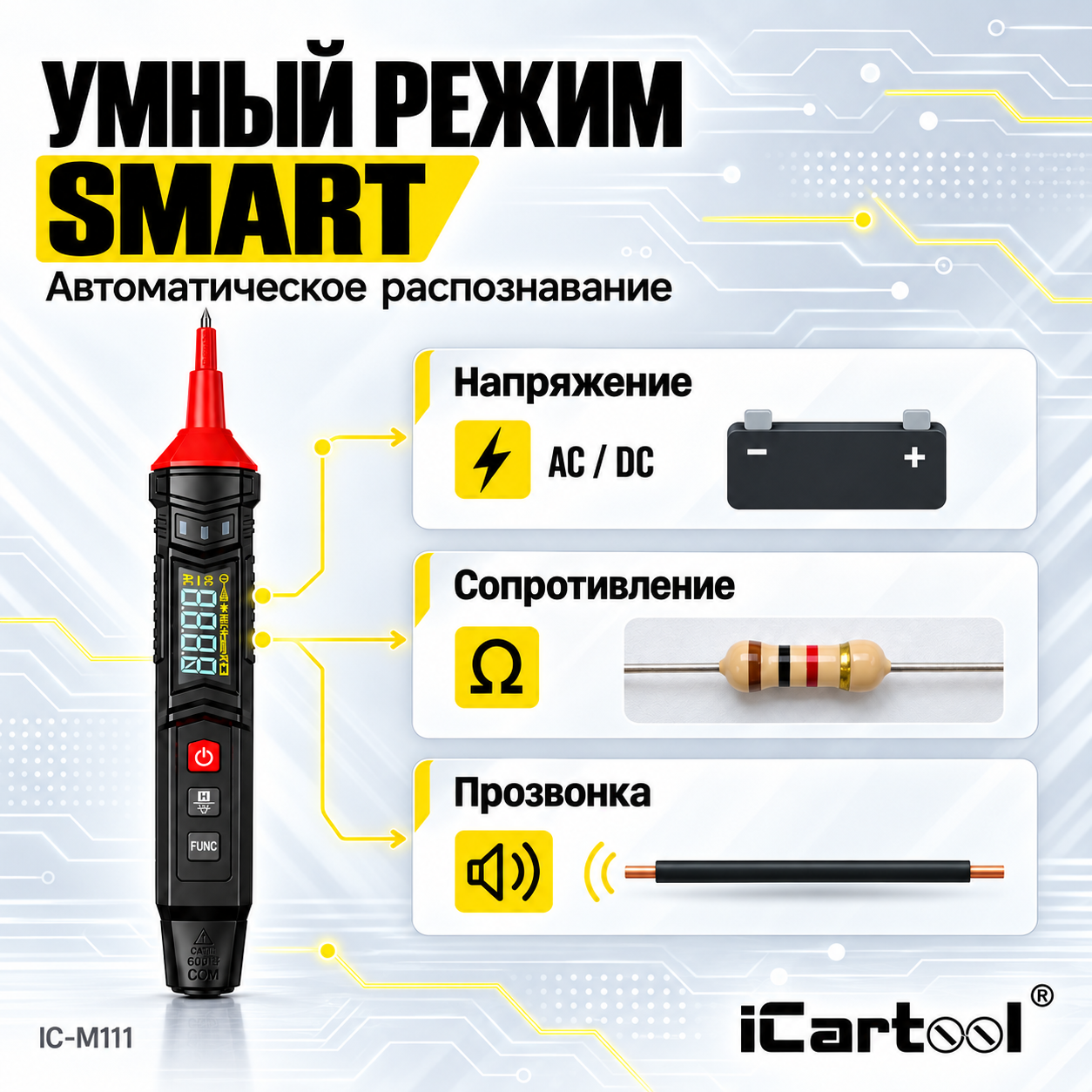

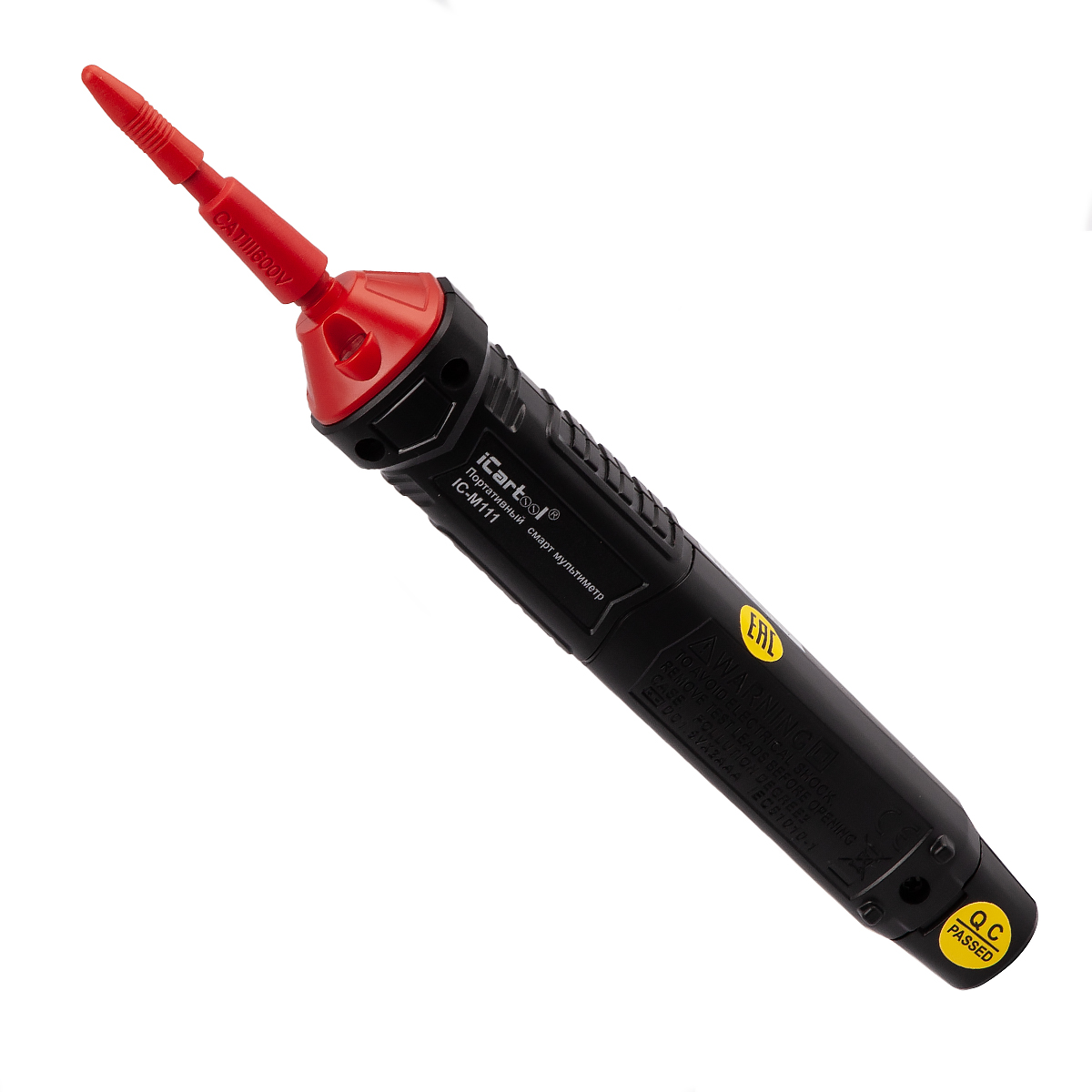

Цифровой смарт-мультиметр-ручка True RMS, CAT III 600 В iCartool IC-M111 — мультиметр в корпусе-ручке: основной щуп и фонарик стоят прямо на корпусе, так что замер в моторном отсеке или тесном щитке делают одной рукой; вес 75 г. Smart сам распознаёт напряжение до 600 В, сопротивление и прозвонку, а ёмкость, частоту, тест диодов, поиск фазы одним щупом (LIVE) и порядок фаз включают кнопкой. True RMS, CAT III 600 В и двойная изоляция.

Где пригодится

• напряжение АКБ и бортовой сети 12 и 24 В;
• прозвонка цепей и поиск обрывов;
• сопротивление компонентов и проводки, проверка диодов;
• конденсаторы и частота сигнала;

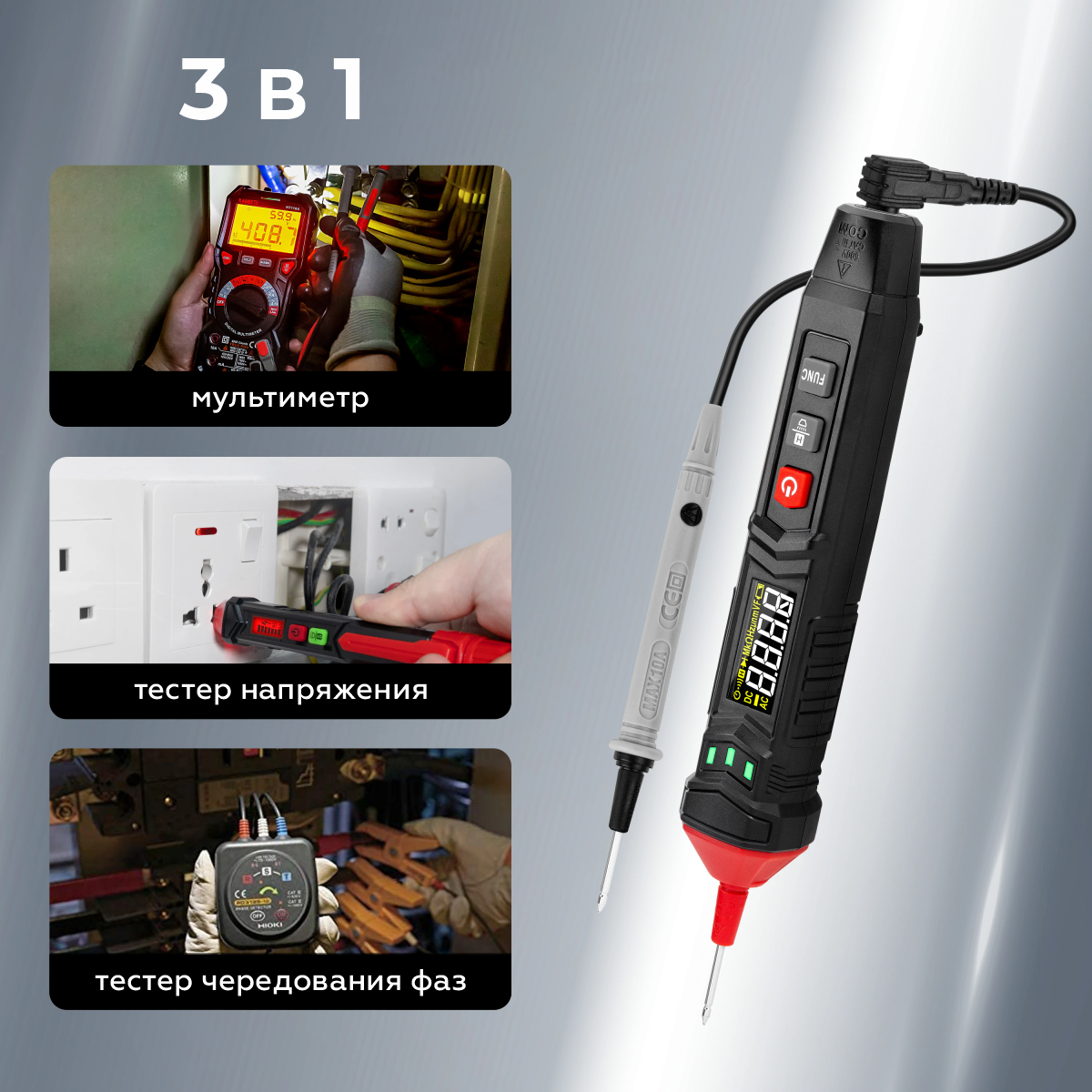

• фаза касанием одного щупа и порядок фаз в трёхфазной сети.

Чем удобна модель

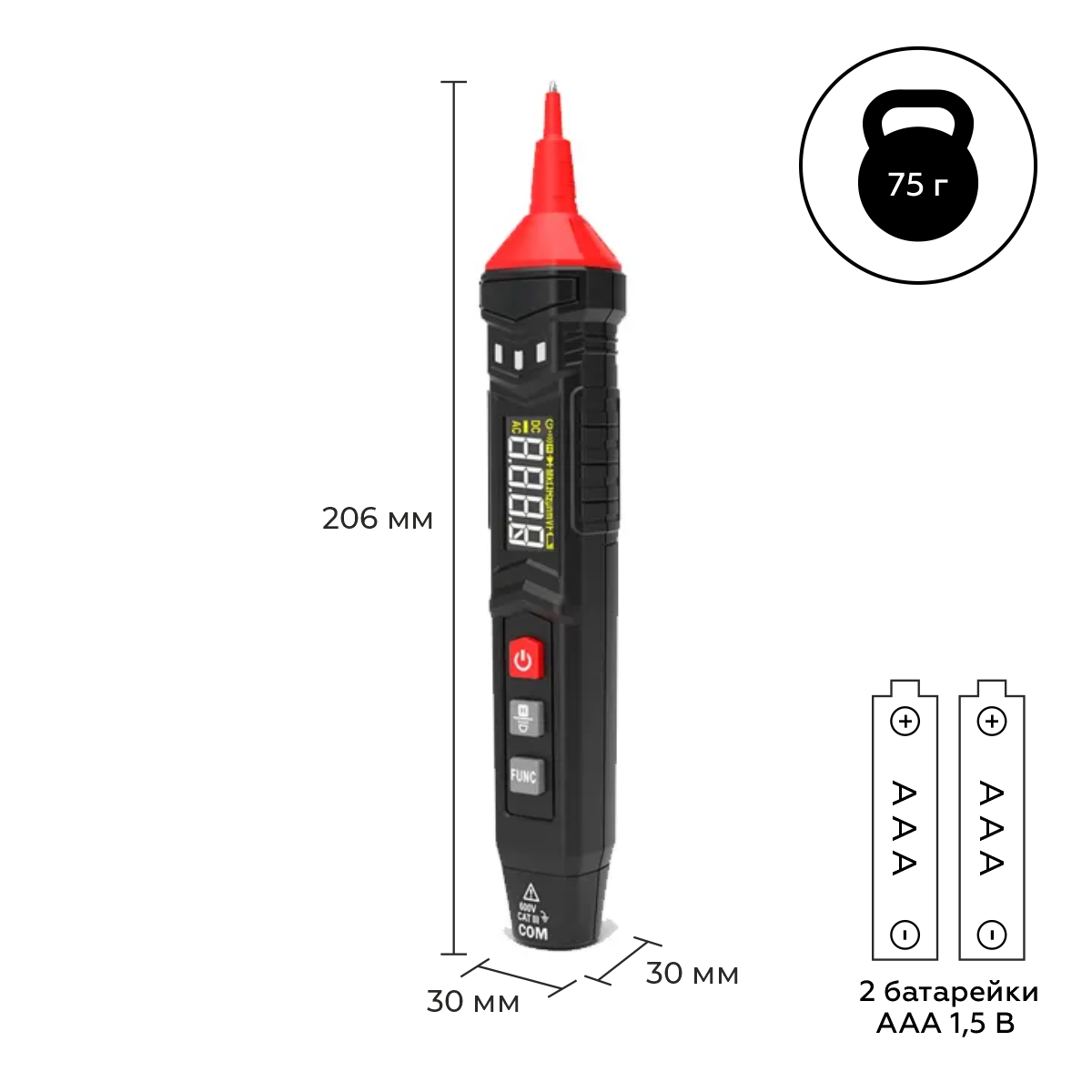

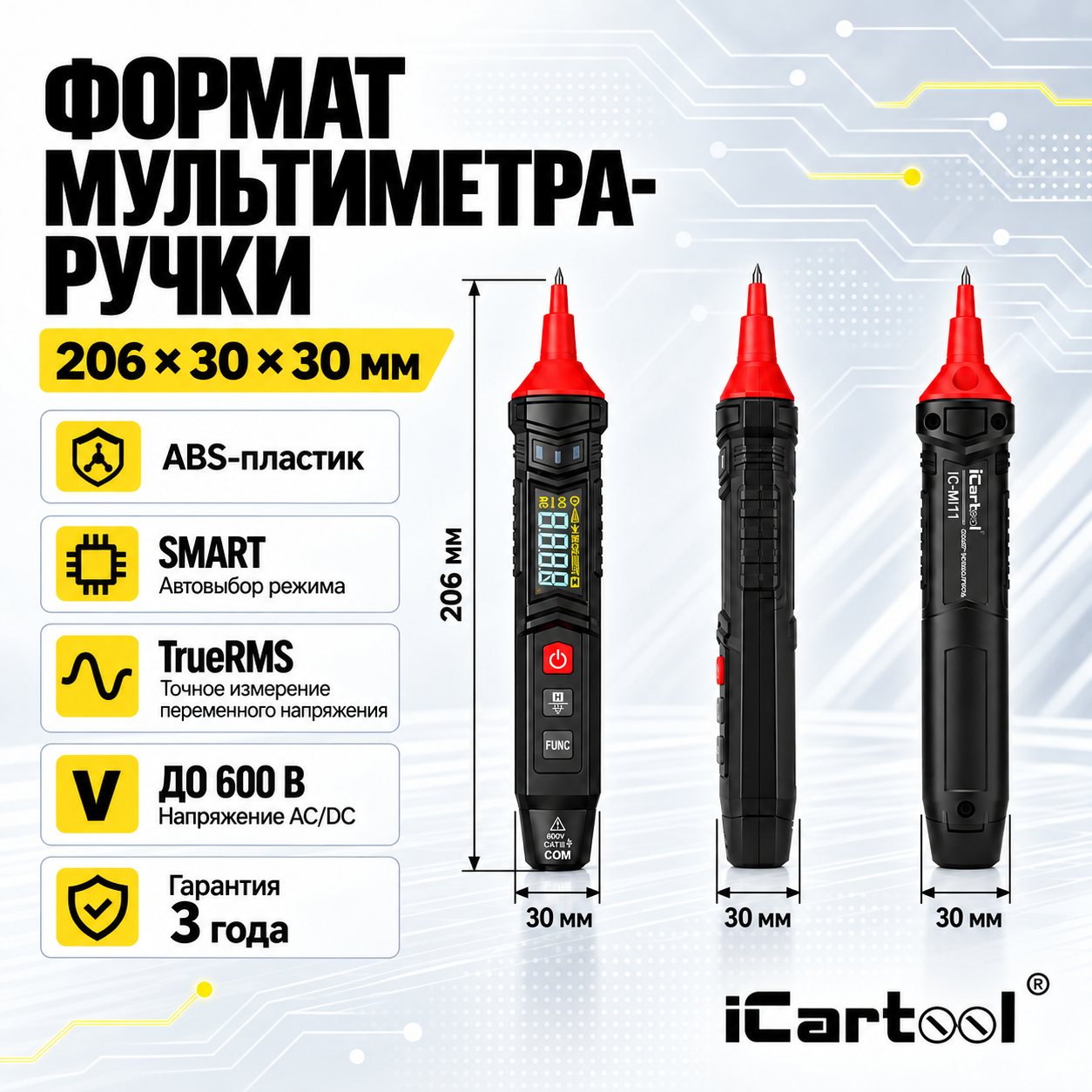

• 206 × 30 × 30 мм, 75 г — помещается в карман или сумку, и не нужно искать, куда поставить прибор под капотом или в распределительной коробке;

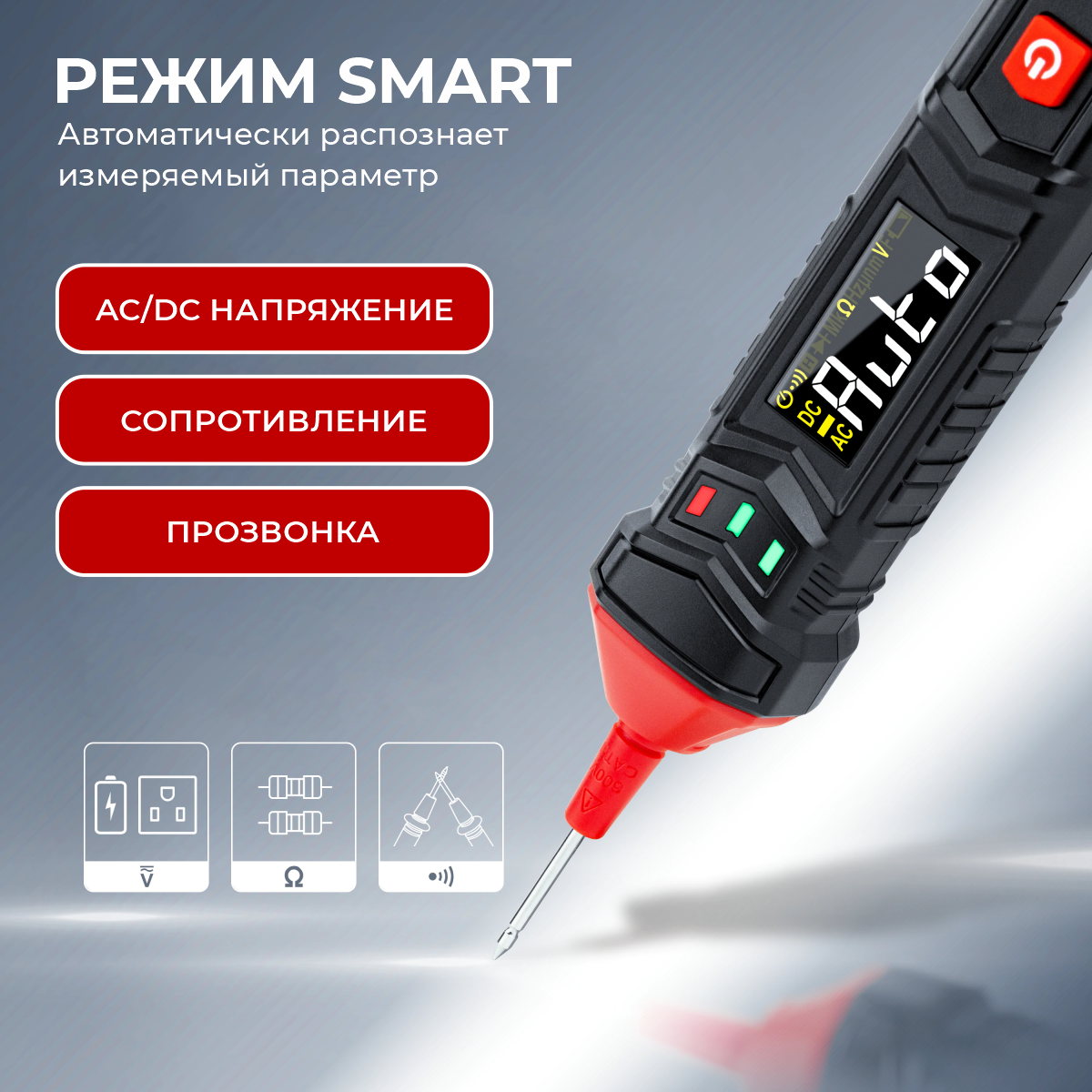

• Smart плюс ручной выбор — основные величины прибор определяет сам, нужную функцию можно включить кнопкой;
• True RMS — постоянное напряжение 4 / 40 / 400 / 600 В с погрешностью ±(0,5% + 3), переменное — ±(1,0% + 3), верно и при искажённой форме сигнала;
• ёмкость 40 нФ – 4 мФ, частота 40 Гц – 4 МГц — плюс сопротивление 400 Ом – 40 МОм, ±(1,0% + 5); погрешность ёмкости ±(4,0% + 5);
• полярность определяется сама — на экране «минус», щупы местами не меняют;

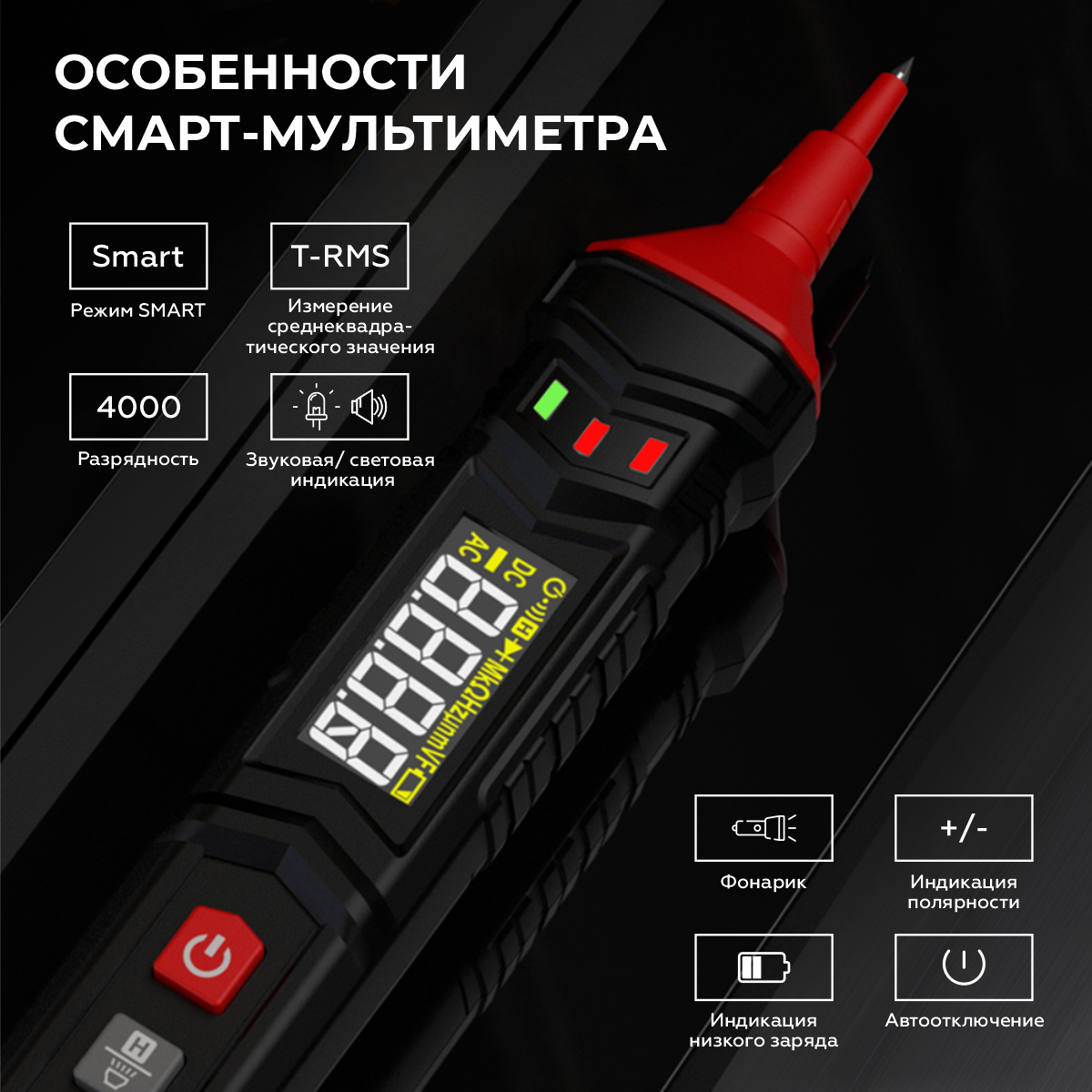

• цветной VA-дисплей и фонарик — цифры читаются при слабом свете, луч светит по направлению щупа; звуковая и цветовая индикация силы сигнала, индикатор разряда.

Как выбрать смарт-мультиметр

IC-M111 — для работы одной рукой, но без измерения тока и без бесконтактного NCV. Классический корпус с экраном 42 × 48 мм, NCV и аналоговой шкалой — у IC-M113: пределы напряжения те же, вес 130 г. IC-M112 меряет постоянный и переменный ток до 600 мА и коэффициент заполнения, у него 6000 отсчётов, NCV и фиксация MAX/MIN, питание — CR2032. Ток до 10 А и температура — у IC-M117. Самый простой — IC-M110: Smart, NCV, CAT II 600 В.

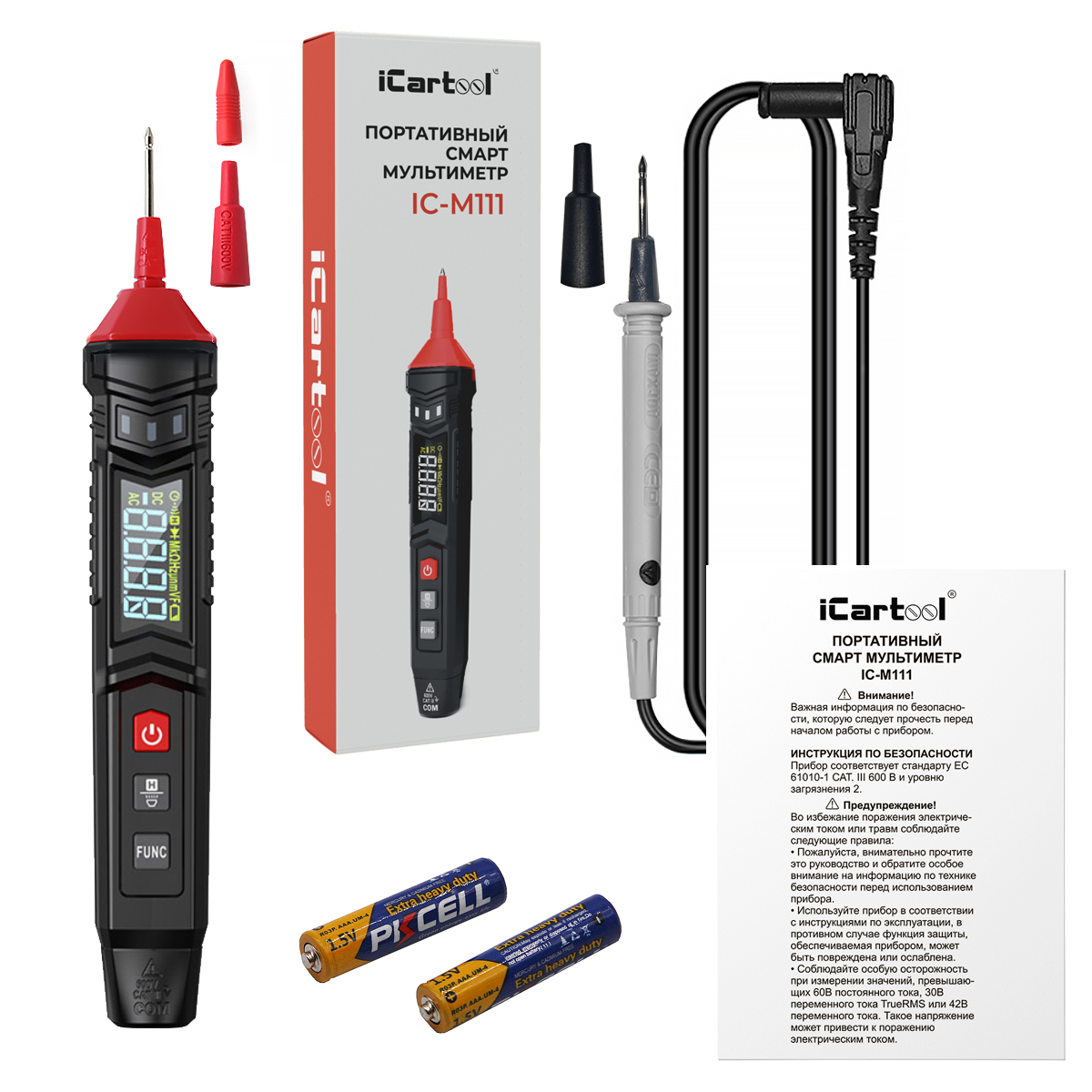

Комплект поставки

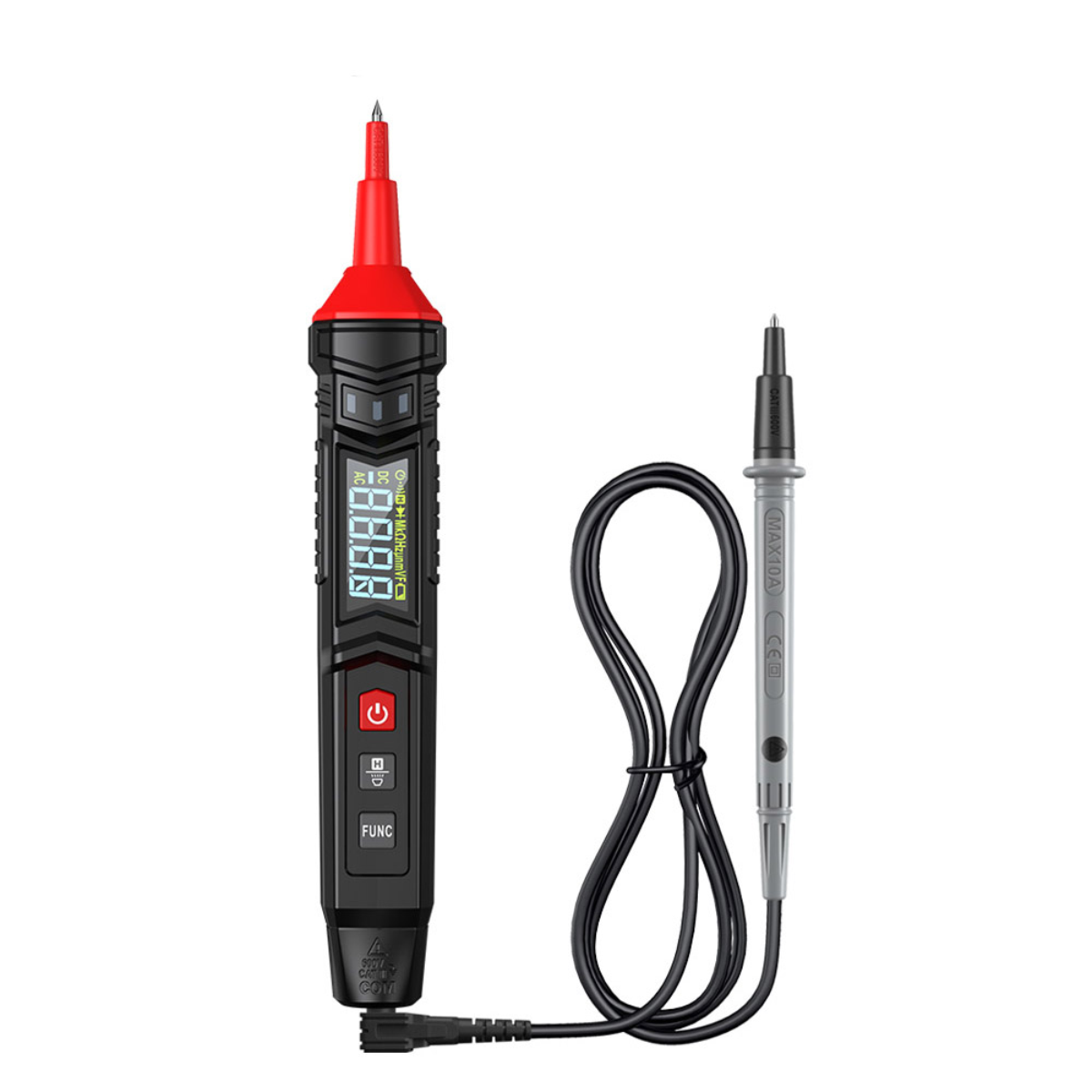

• мультиметр-ручка с основным щупом на корпусе;

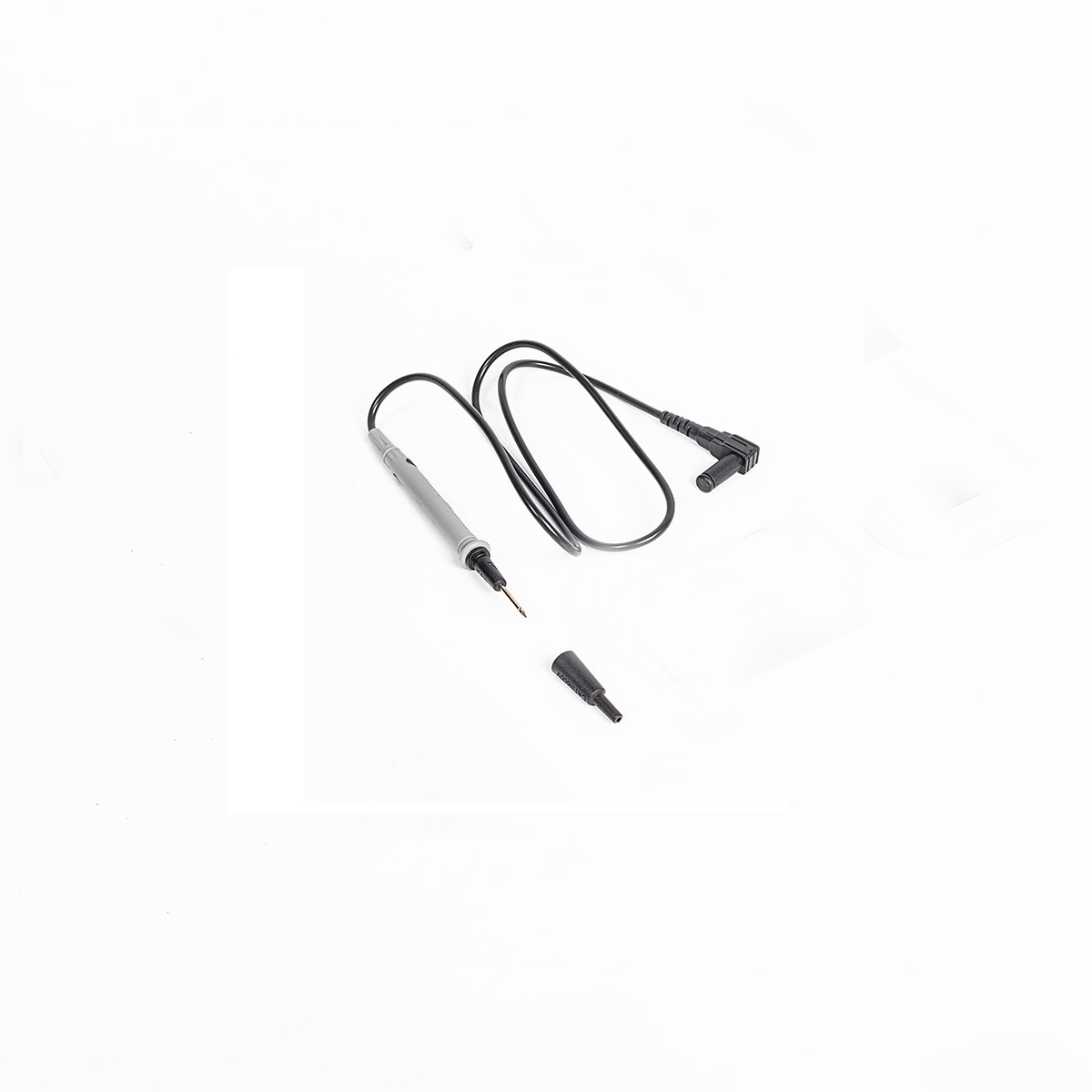

• чёрный щуп на проводе;

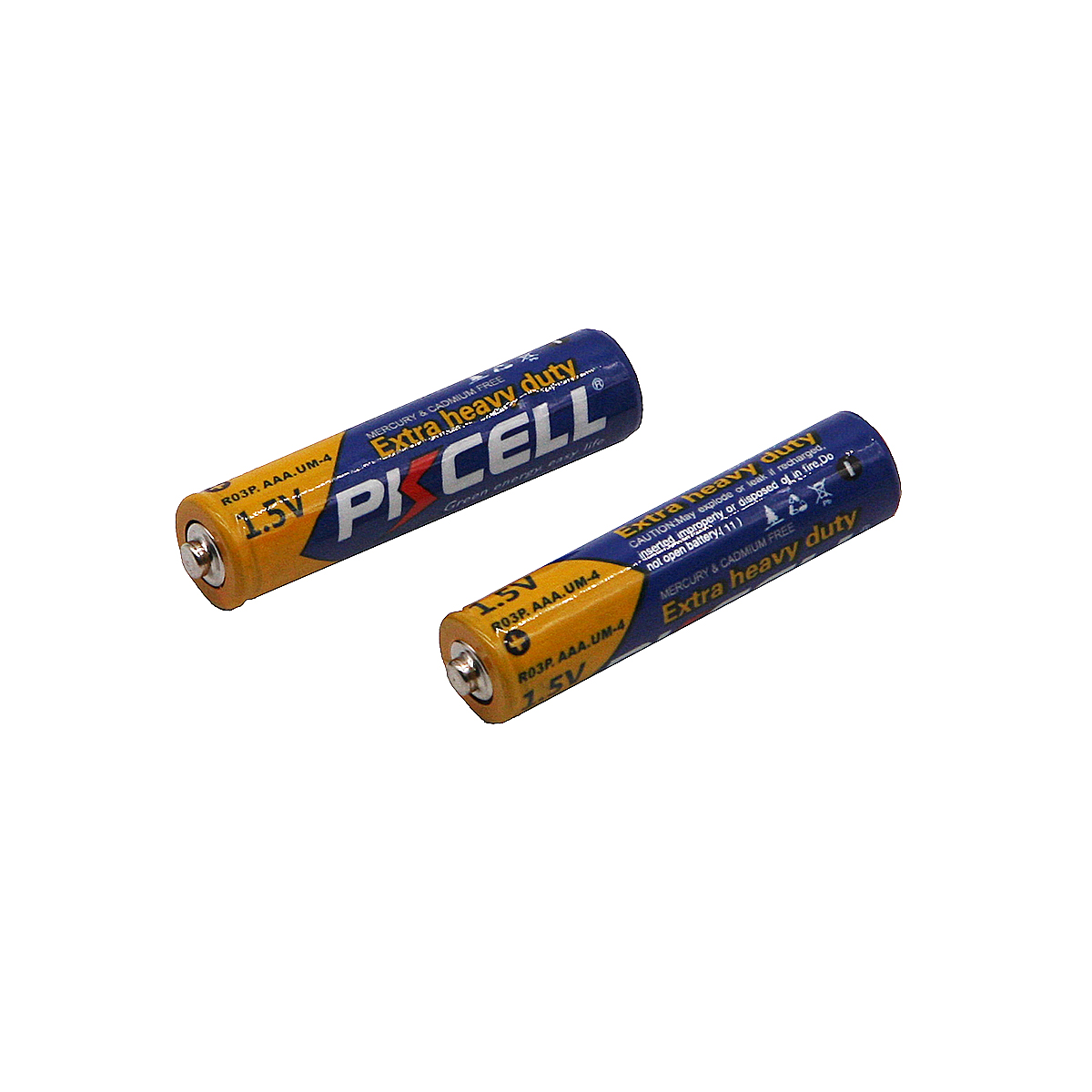

• две батарейки AAA 1,5 В;

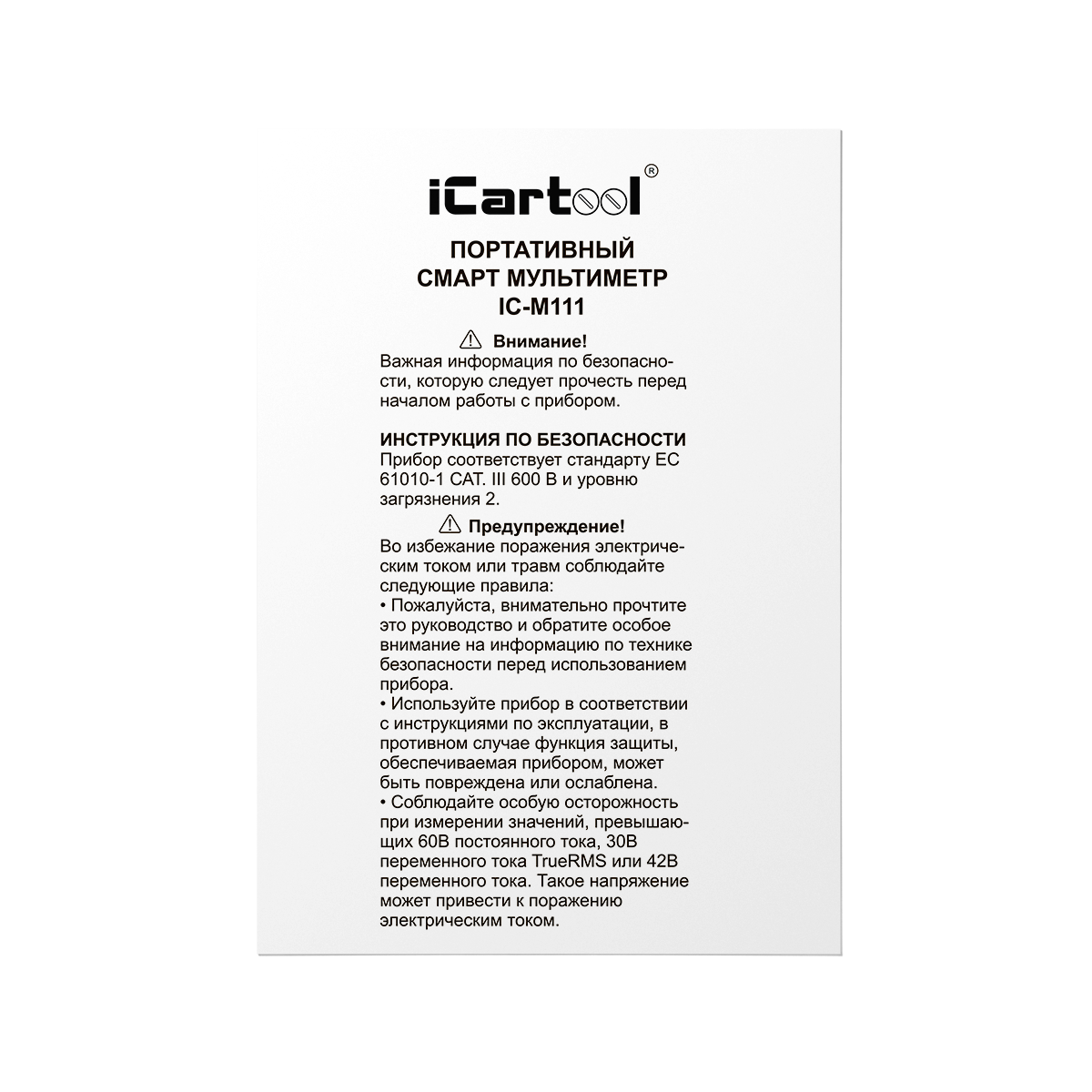

• инструкция.

Что измеряет

Мультиметр внесен в ГОСРЕЕСТР измерительных средств !!! Мультиметр цифровой iCartool IC-M111 прошел испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99153-26).

Сравнительные характеристики мультиметров iCartool

Наименование	Смарт мультиметр цифровой iCartool IC-M110 990 ₽	Цифровой смарт-мультиметр-ручка True RMS, CAT III 600 В iCartool IC-M111 1 790 ₽ В корзину	Смарт мультиметр цифровой iCartool IC-M113 2 490 ₽ В корзину	Смарт мультиметр цифровой iCartool IC-M112 3 490 ₽ 2 790 ₽ В корзину
Основные функции
Режим Smart	+	+	+	+
Измерение TrueRMS	—	+	+	+
Постоянное/переменное напряжение	+	+	+	+
Постоянный ток				+
Переменный ток				+
Сопротивление	+	+	+	+
Определение емкости		+	+	+
Измерение частоты		+	+	+
Прозвонка	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Диодный тест		+	+	+
Live тест		+	+	+
Последовательность фаз		+
Бесконтактный поиск напряжения NCV	Световая и звуковая индикация		Световая и звуковая индикация	Световая и звуковая индикация
Стоп-кадр HOLD	+	+	+	+
Сохранение MAX значения				+
Сохранение MIN значения				+
Аналоговая шкала			+	+
Подсветка дисплея	+		+	+
Защитный полимерный кожух	+			+
Автовыключение	через 15 мин, отключается	через 15 мин, отключается	через 15 мин, отключается	+
Индикатор разряда	+	+	+	+
Фонарик	+	+	+	+
Технические характеристики
Материал корпуса	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик
Дисплей	ЖК	ЖК цветной, VA	ЖК-дисплей с подсветкой	ЖК-дисплей с подсветкой
Разрядность шкалы	4000 отсчетов	4000 отсчетов	4000 отсчетов	6000 отсчетов
Выбор пределов	автоматический	автоматический	автоматический	автоматический
Размер экрана			42*48 мм	50,8*40,6 мм
Рейтинг безопасности	CAT II 600 V	CAT III 600 V, двойная изоляция	CAT III 600 V, двойная изоляция; IEC 61010-1	CAT III 600 V; EN61010-2-030, EN61010-2-033, EN61326-1
Время выборки	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду
Постоянное напряжение	4 В/40 В/400 В/600 В ±(1,0% + 5)	4 В/40 В/400 В/600 В ±(0.5% + 3)	400 мВ/4 В/40 В/400 В/600 В ±(0.5% + 3)	60 мВ/600 мВ/6 В/60 В/600 В ±(0.5% + 3)
Переменное напряжение	4 В/40 В/400 В/600 В ±(1,2% + 5)	4 В/40 В/400 В/600 В ±(1.0% + 3)	4 В/40 В/400 В/600 В ±(0.8% + 3)	60 мВ/600 мВ/6 В/60 В/600 В ±(1% + 3)
Постоянный ток				6000 мкА/60 мА/600 мА ±(1.2% + 5)
Переменный ток				6000 мкА/60 мА/600 мА ±(1.5% + 5)
Сопротивление	4 кОм/40 кОм/400 кОм/4 МОм/40 МОм ±(1,2% + 5)	400 Ом/4 кОм/40 кОм/400 кОм/4 МОм/40 Мом ±(1.0% + 5)	400 Ом/4 кОм/40 кОм/400 кОм/4 МОм  ±(1.0% + 5) 40 МОм ±(1.5% + 10)	600 Ом/6 кОм/60 кОм/600 кОм ±(1.0% + 5) 6 МОм/60 МОм ±(1.0% + 5)
Ёмкость		40 нФ/400 нФ/4 мкФ/40 мкФ/400 мкФ/4 мФ ±(4.0% + 5)	4 нФ/40 нФ/400 нФ/4 мкФ/40 мкФ/400 мкФ/4 мФ ±(4.0% + 5)	6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ ±(4.0% + 5) 6 мФ/60 мФ ±(4.0% + 5)
Частота		40 Гц/400 Гц/4 кГц/40 кГц/400 кГц/4 МГц  ±(1.0% + 3)	4 Гц//40 Гц/400 Гц/4 кГц/40 кГц/400 кГц/4 МГц  ±(1.0% + 3)	10 Гц/100 Гц/1000 Гц/10 кГц/100 кГц/1000 кГц/10 МГц  ±(1.0% + 5)
Коэффициент заполнения				1~99% ±(3.0% + 5)
Источник питания	2*1,5В тип AAА	2*1,5В тип AAА	2*1,5В тип AAА	2*3В, тип CR2032
Рабочая температура	от 0 до +40 °C		от 0 до +40 °C
Размер изделия	58x26x118 мм	206x30x30 мм	65x20х125 мм	68x19х133 мм
Вес изделия	125 г	75 г	130 г	150 г
Госреестр СИ	№ 99153-26	№ 99153-26	№ 99153-26	№ 99153-26
Гарантия	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов

Вопросы и ответы

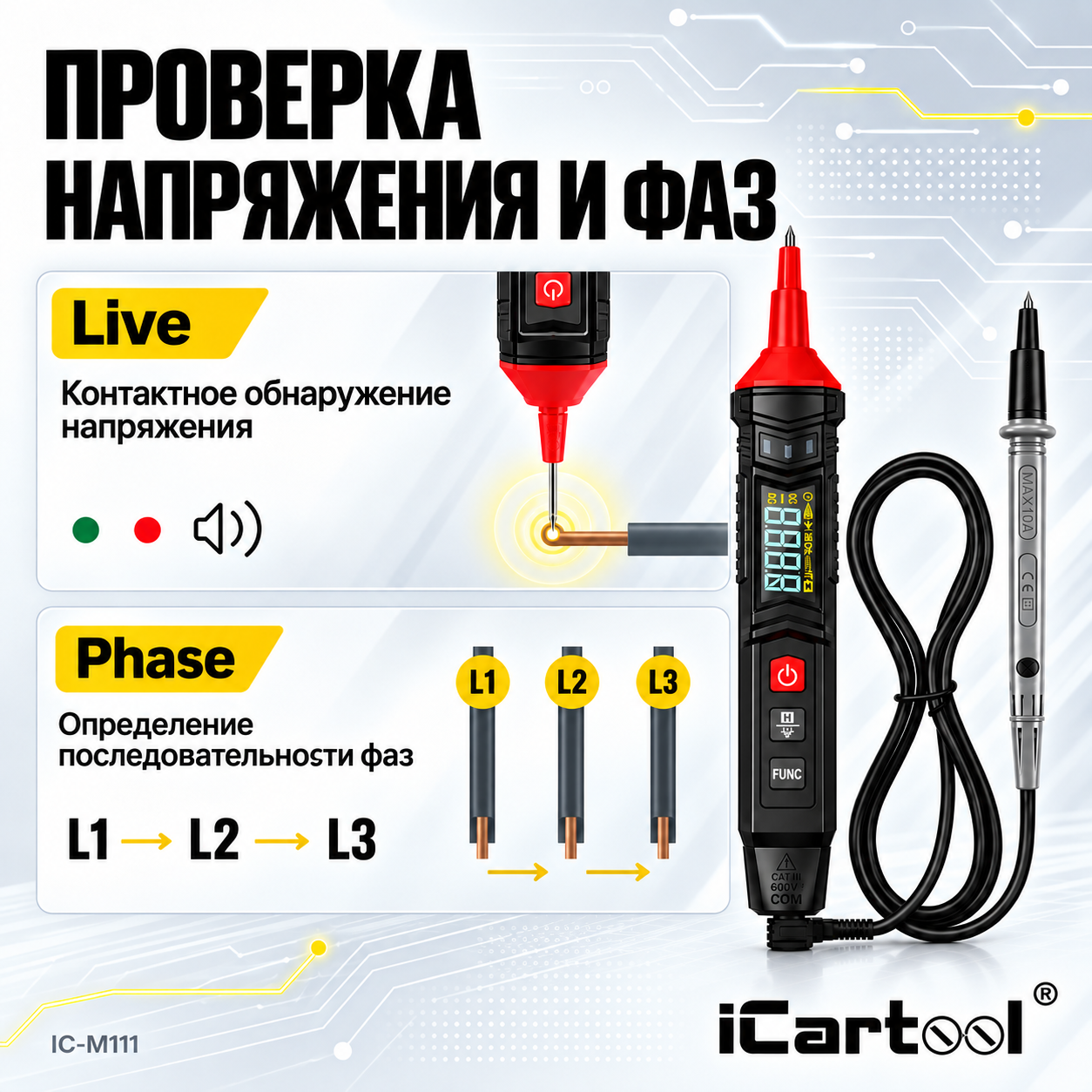

Как найти фазу одним щупом?

Режимом LIVE. Выньте чёрный щуп из гнезда COM и коснитесь проводника основным щупом — фазу прибор отмечает звуком и цветом.

Можно ли работать в щитке?

Да, в пределах CAT III 600 В — от этажного щита до розеток. Корпус с двойной изоляцией, а щуп на корпусе даёт держать прибор одной рукой.

Как держать и подключать?

Чёрный провод вставьте в гнездо COM, основной щуп уже на корпусе. Возьмите прибор как ручку и касайтесь точек цепи — Smart выбирает величину сам, прочие функции переключаются кнопкой.

Как проверить АКБ?

Щупом на корпусе коснитесь «плюса», чёрным на проводе — «минуса». Smart выводит постоянное напряжение, сравните его с нормой для своего аккумулятора.

Есть ли автовыключение?

Есть, через 15 минут простоя. Для долгого замера его отключают.

Что даёт True RMS?

Верное действующее, то есть среднеквадратичное, значение переменного напряжения и тока при любой форме сигнала. Прибор без True RMS усредняет сигнал и точен только на чистой синусоиде, а на выходе инверторов, импульсных блоков питания и регуляторов ошибается.

Какой взять, если нужен ток?

IC-M112 — до 600 мА или IC-M117 — до 10 А, с температурой. IC-M111 ток не меряет.

Чем отличается от IC-M113?

У IC-M113 классический корпус с экраном 42 × 48 мм, NCV и аналоговая шкала, пределы напряжения те же. IC-M111 легче — 75 г против 130 г — и определяет порядок фаз.

Чем отличается от IC-M112?

IC-M112 меряет постоянный и переменный ток до 600 мА и коэффициент заполнения, у него 6000 отсчётов, NCV и фиксация MAX/MIN. IC-M111 компактнее и питается от AAA, а не от CR2032.

Какие нужны батарейки?

Две AAA 1,5 В, обе в комплекте.

Есть ли бесконтактный поиск NCV?

Нет. Фазу ручка находит касанием щупа в режиме LIVE.

Какое напряжение опасно?

Больше 60 В постоянного, 30 В переменного или 42 В пикового значения — это опасно для жизни, работайте с таким напряжением особенно осторожно.

Внесён ли в Госреестр СИ?

Да, запись № 99153-26. Прибор поставляется без первичной поверки, межповерочный интервал — 2 года.

Что не покрывает гарантия?

Щупы: это расходный материал.

Какая гарантия?

36 месяцев со дня продажи, кроме щупов. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
