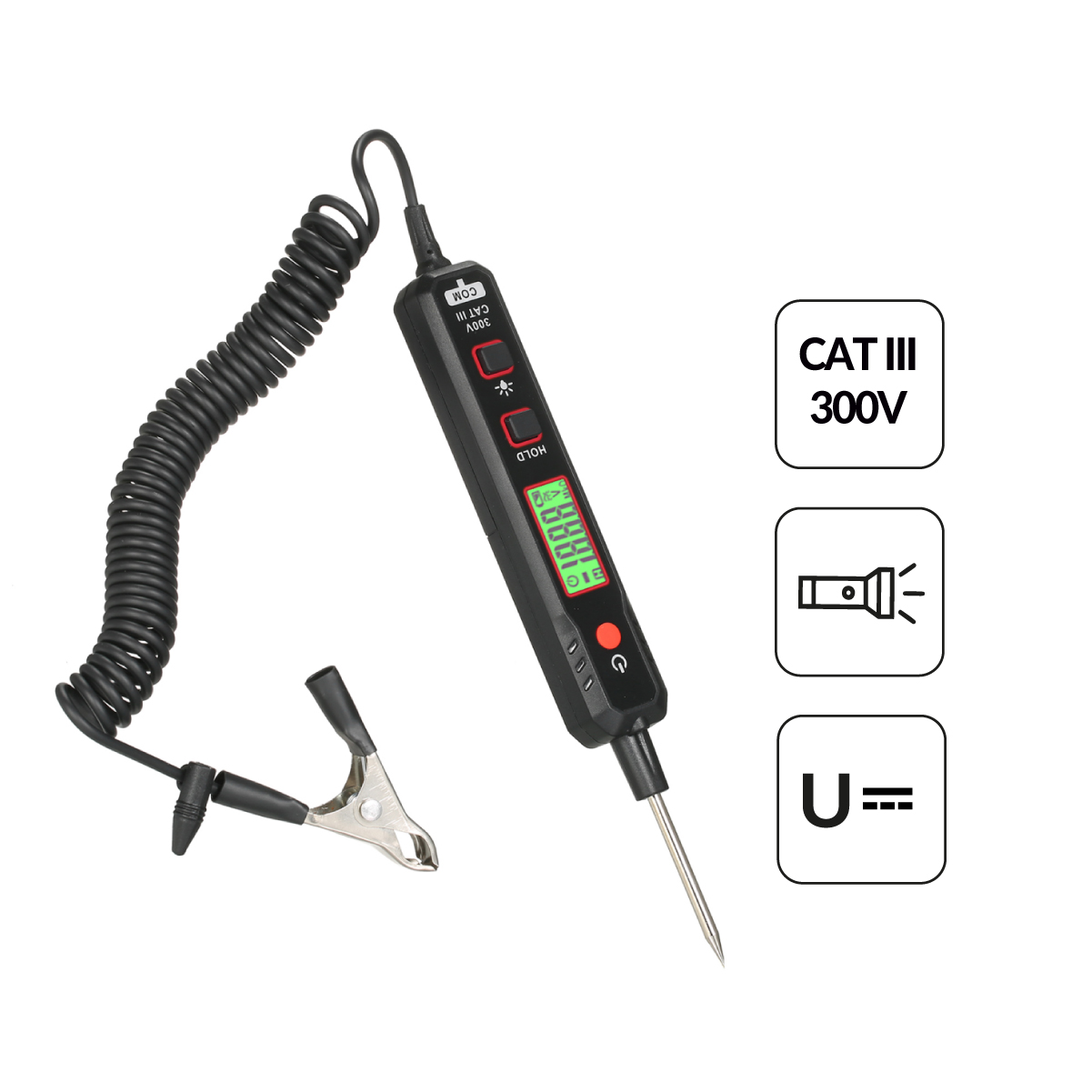

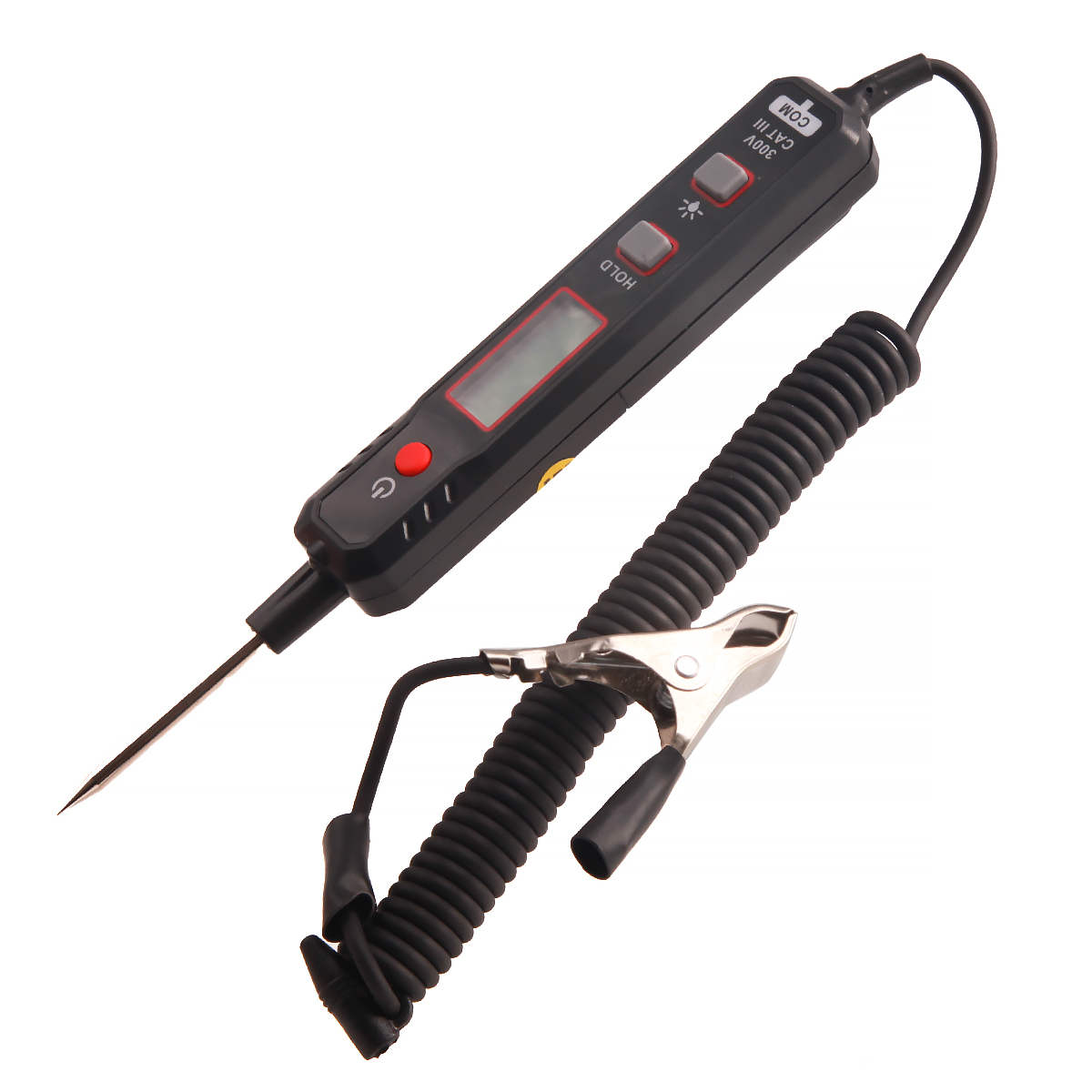

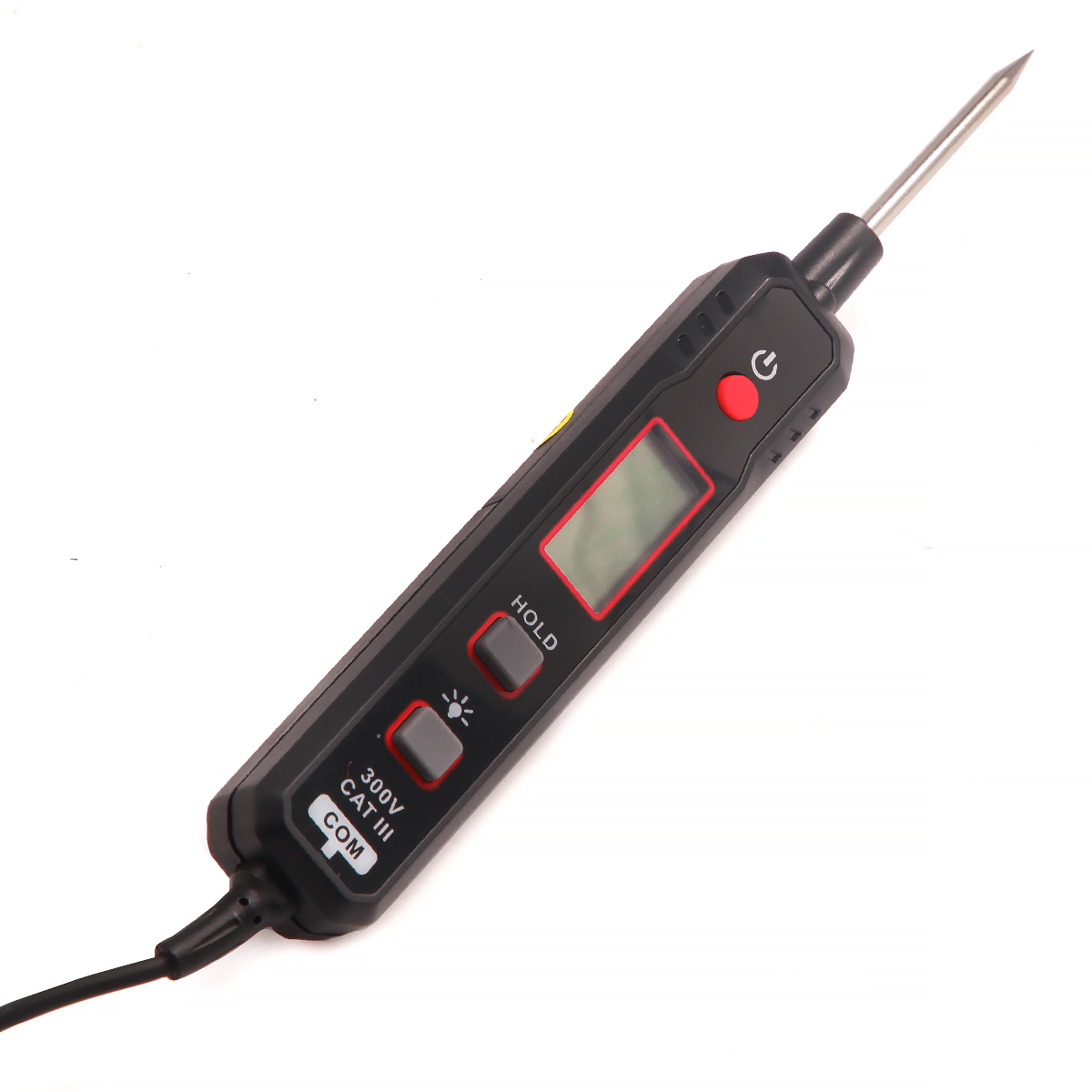

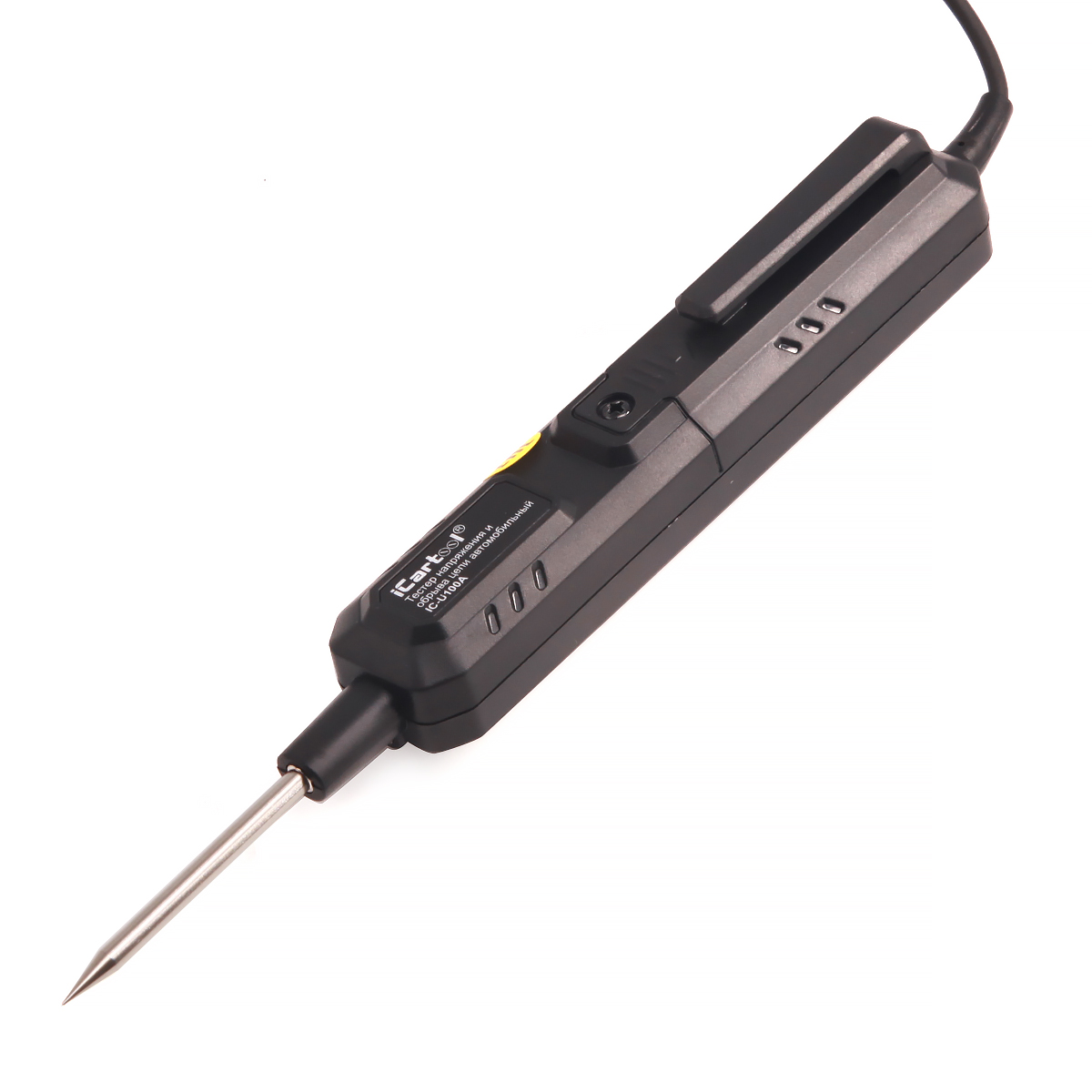

Тестер напряжения и обрыва цепи автомобильный DC 100В iCartool IC-U100A — цифровой пробник для бортовой сети: «крокодил» спирального провода 186 см держится на массе, а щупом из нержавеющей стали касаются точек цепи — работать можно одной рукой. Меряет постоянное напряжение 0,8–100 В со знаком полярности и сопротивление до 20 МОм, умный режим сам понимает, что на щупе. Фонарик светит туда же, куда направлен щуп.

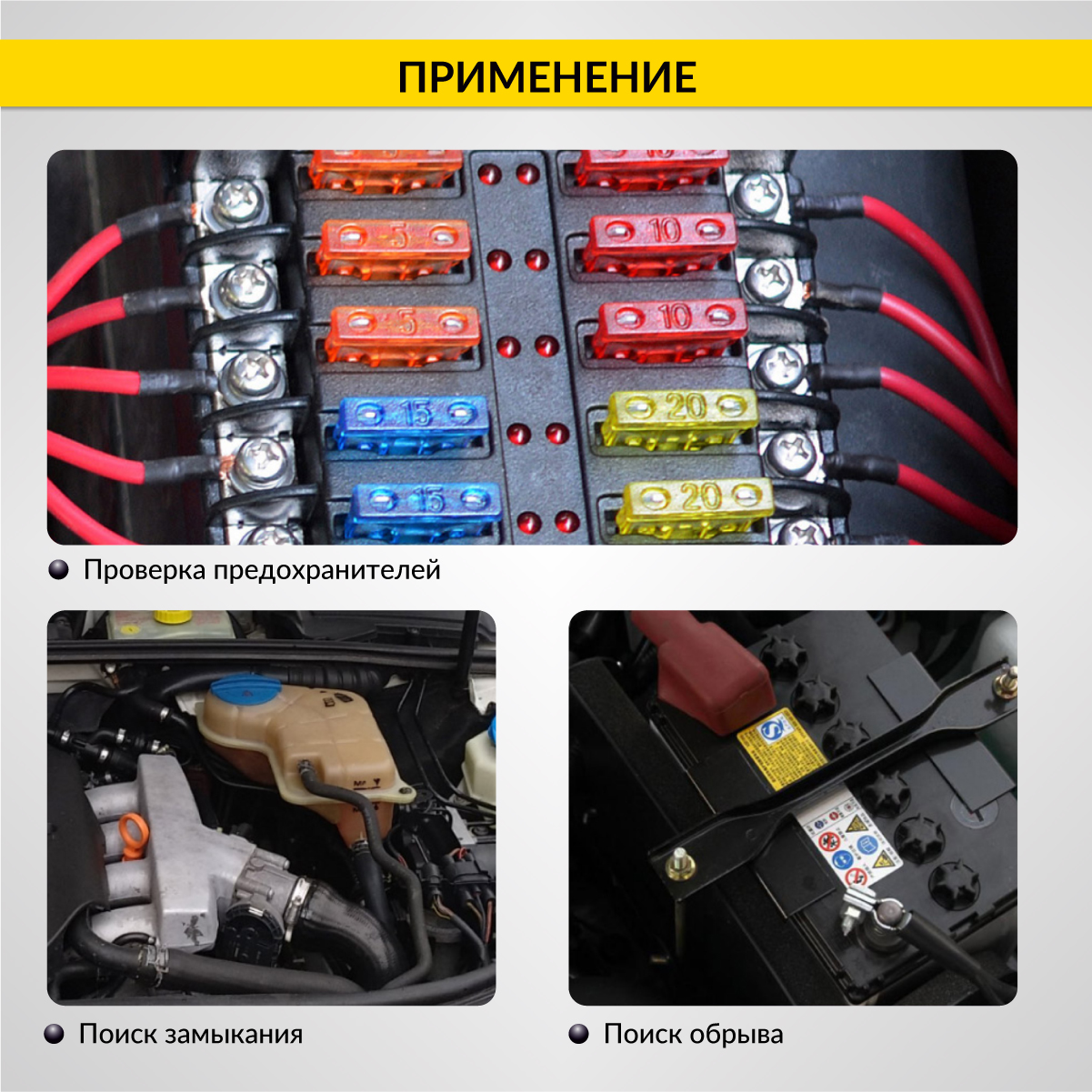

Где пригодится

  • предохранители и лампы — целы или нет;
  • напряжение на разъёмах и клеммах в сети 12/24 В легковых машин и грузовиков;
  • какой провод плюсовой, а какой минусовой;
  • обрыв проводки и замыкание на массу;
  • сопротивление катушек и нагрузок — до 20 МОм.

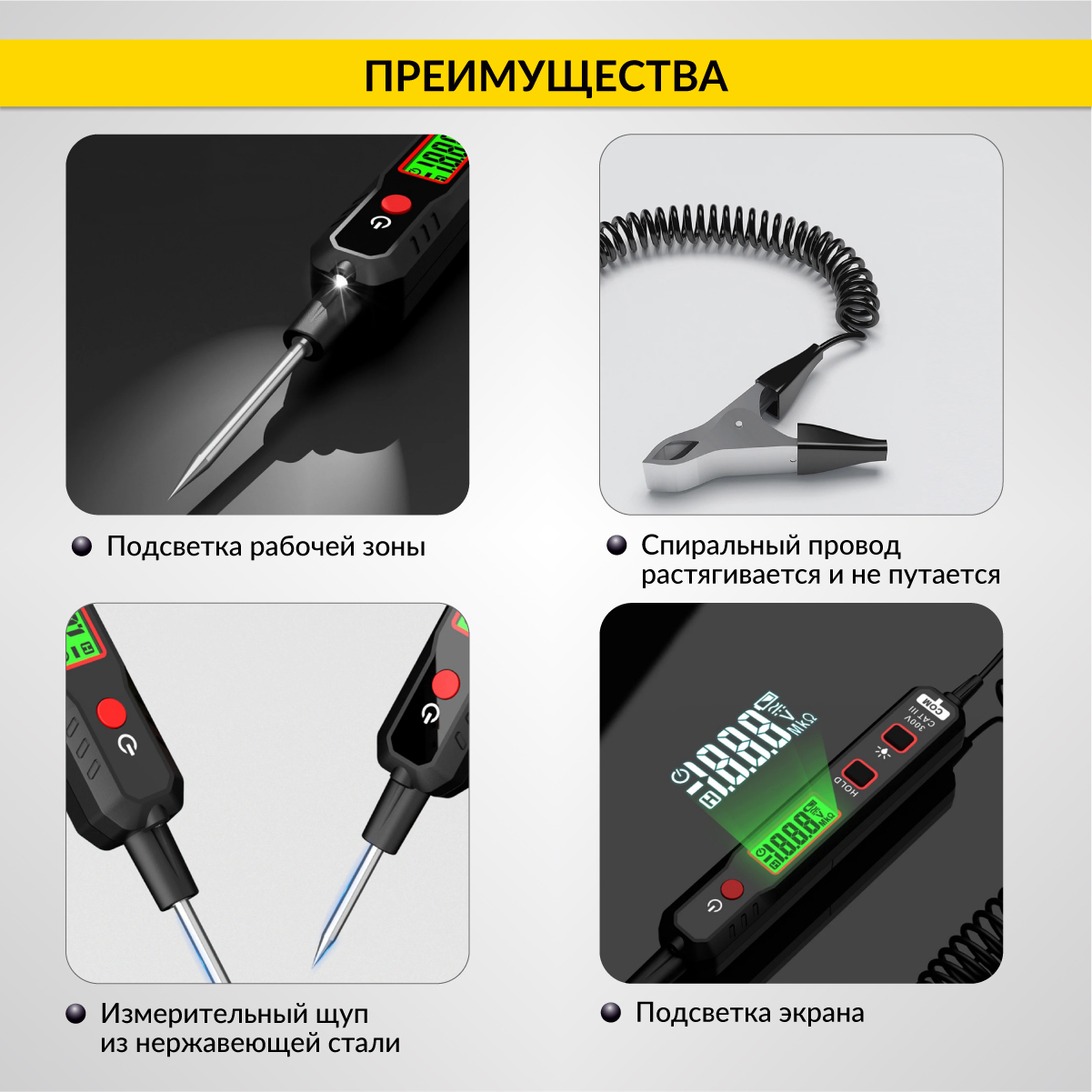

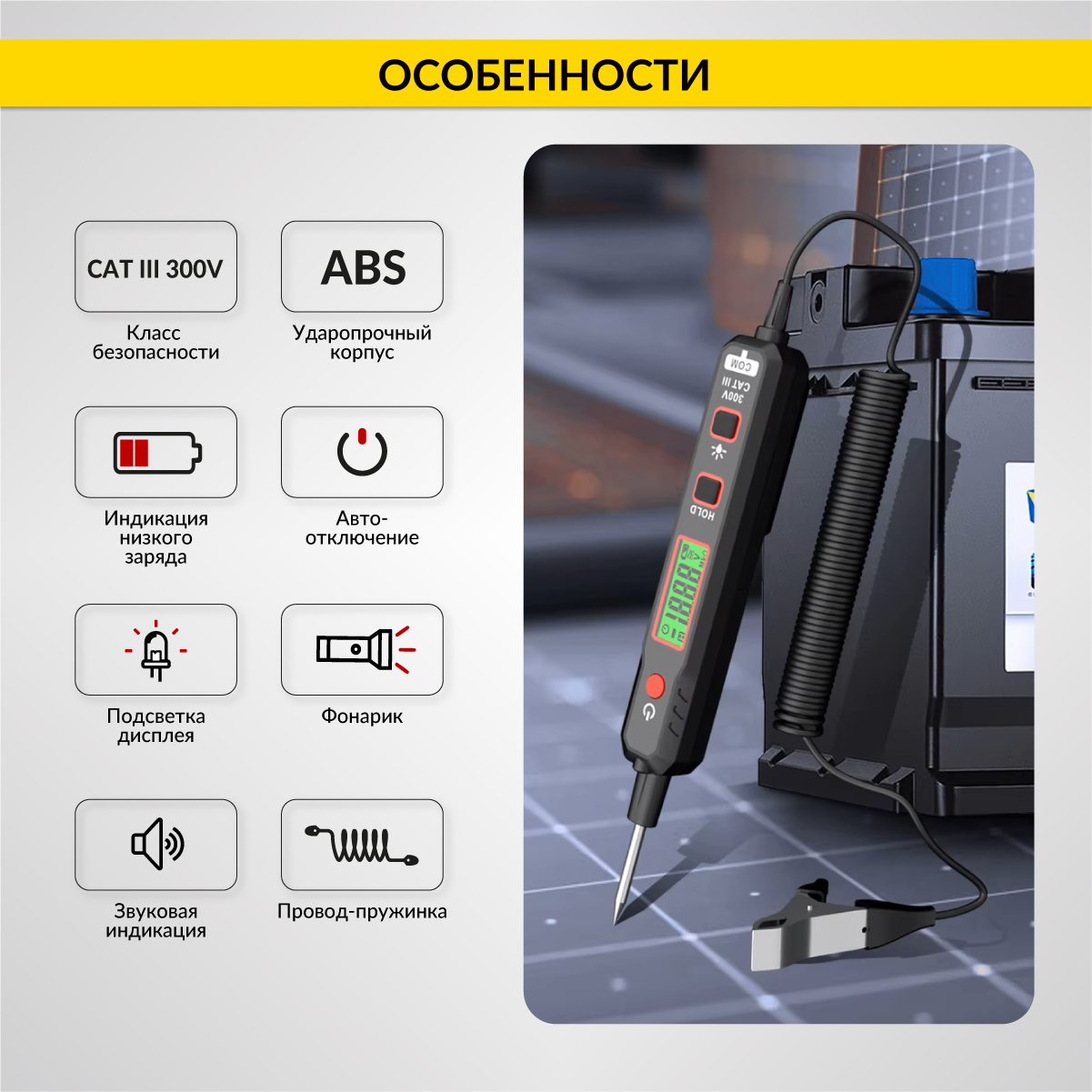

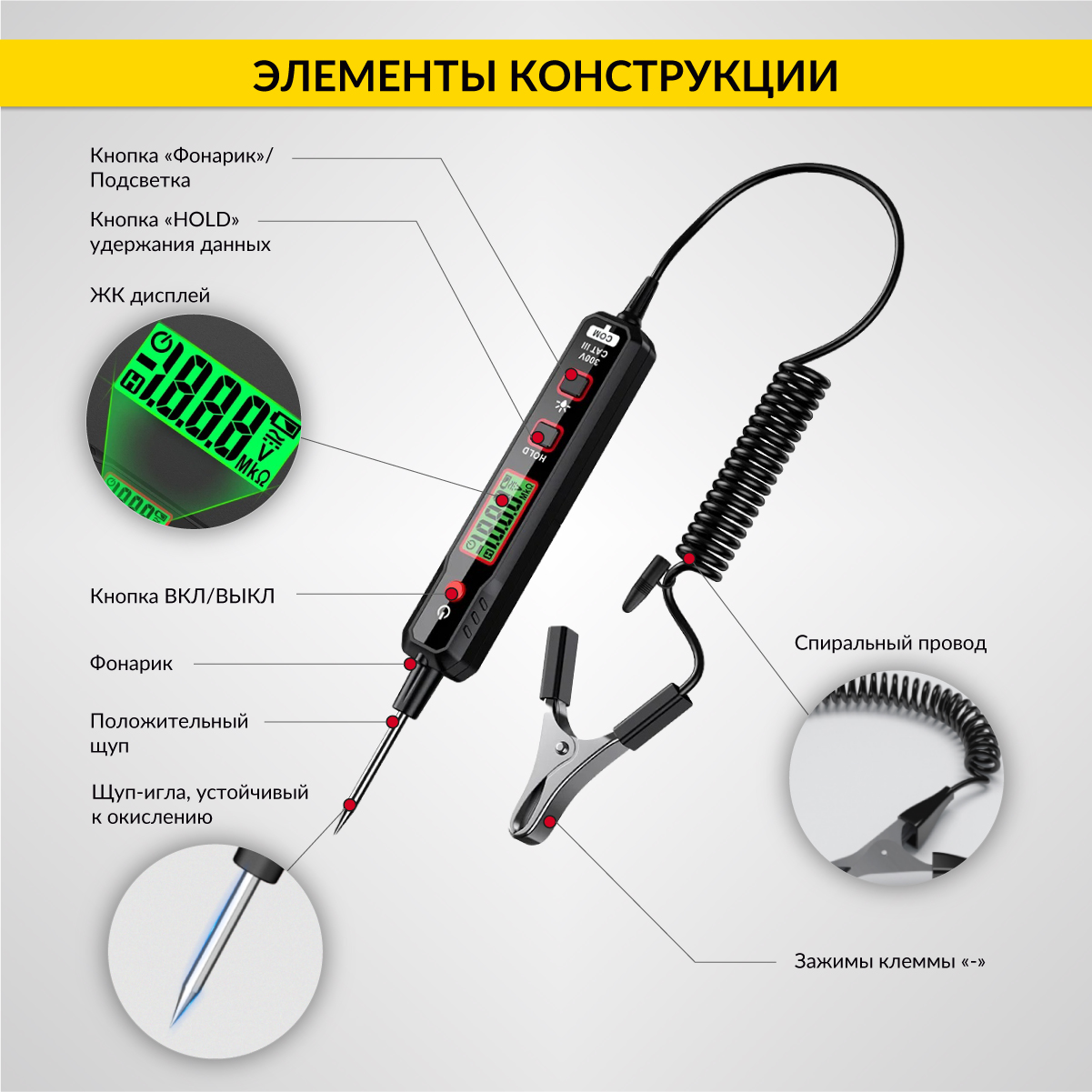

Чем удобна модель

  • умный режим по умолчанию — напряжение, сопротивление или прозвонку тестер определяет сам, переключать режимы и пределы не нужно;
  • знак «−» на дисплее — полярность видна сразу, менять местами щуп и зажим не приходится;
  • 0,8–100 В с погрешностью ±(1,0% + 5) — сопротивление от 2000 Ом до 20 МОм с погрешностью ±(1,2% + 5), прозвонка пищит ниже 50 Ом; около 3 замеров в секунду, перегрузку тестер отмечает «OL»;
  • спиральный провод 186 см — вытягивается на нужную длину и не путается;

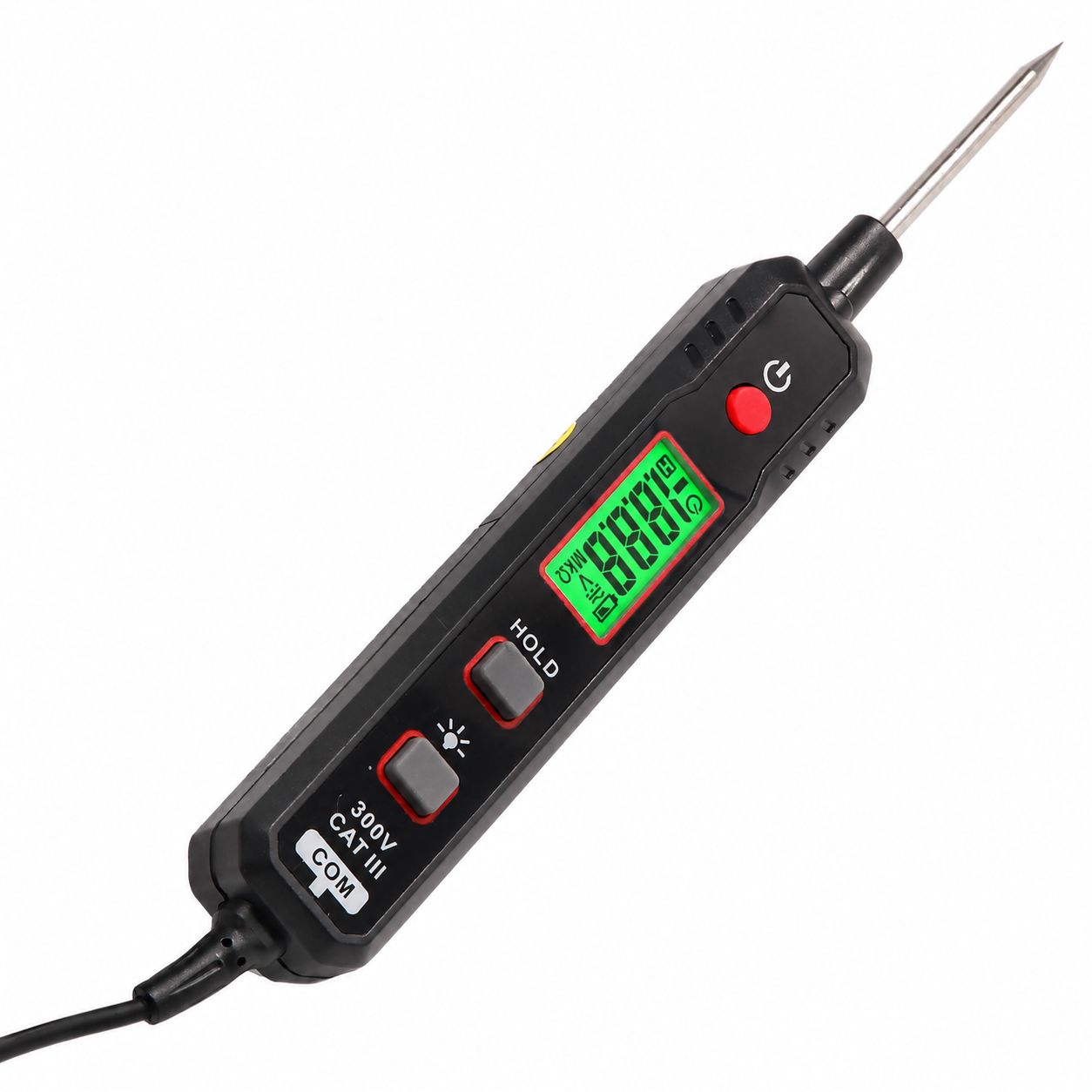

  • фонарик, подсветка ЖК-экрана и HOLD — видно и точку замера, и цифру, показание можно зафиксировать;

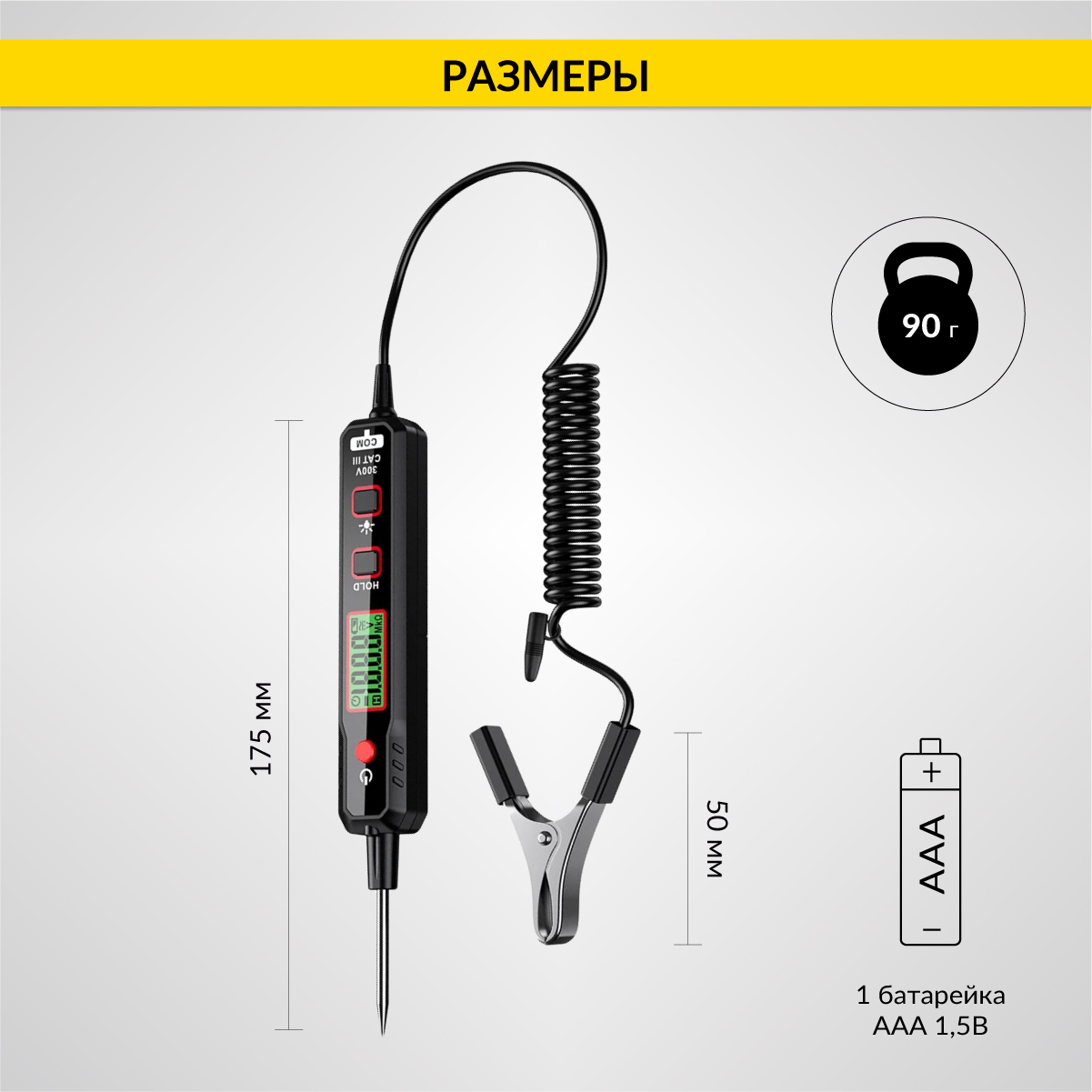

  • 90 г, клипса, футляр — корпус из ударопрочного АБС-пластика, питание от батарейки AAA 1,5 В с индикатором разряда; автовыключение через 15 минут при желании отключают.

Какой пробник выбрать

IC-U100A — для постоянного напряжения до 100 В: бортовая сеть 12 и 24 В, второй провод заканчивается «крокодилом». Если в работе есть и розетки 220 В — IC-U100B: AC и DC 0,8–300 В, провод 182 см с выносным щупом, вес 83 г. Когда замыкание или обрыв спрятаны внутри жгута, место ищут комплектом IC-330: передатчик ставят вместо предохранителя, приёмник ведут по проводке, повреждение слышно по звуку.

Что ещё пригодится:

  • IC-330 — передатчик и приёмник для поиска КЗ и обрыва внутри жгута без снятия изоляции.

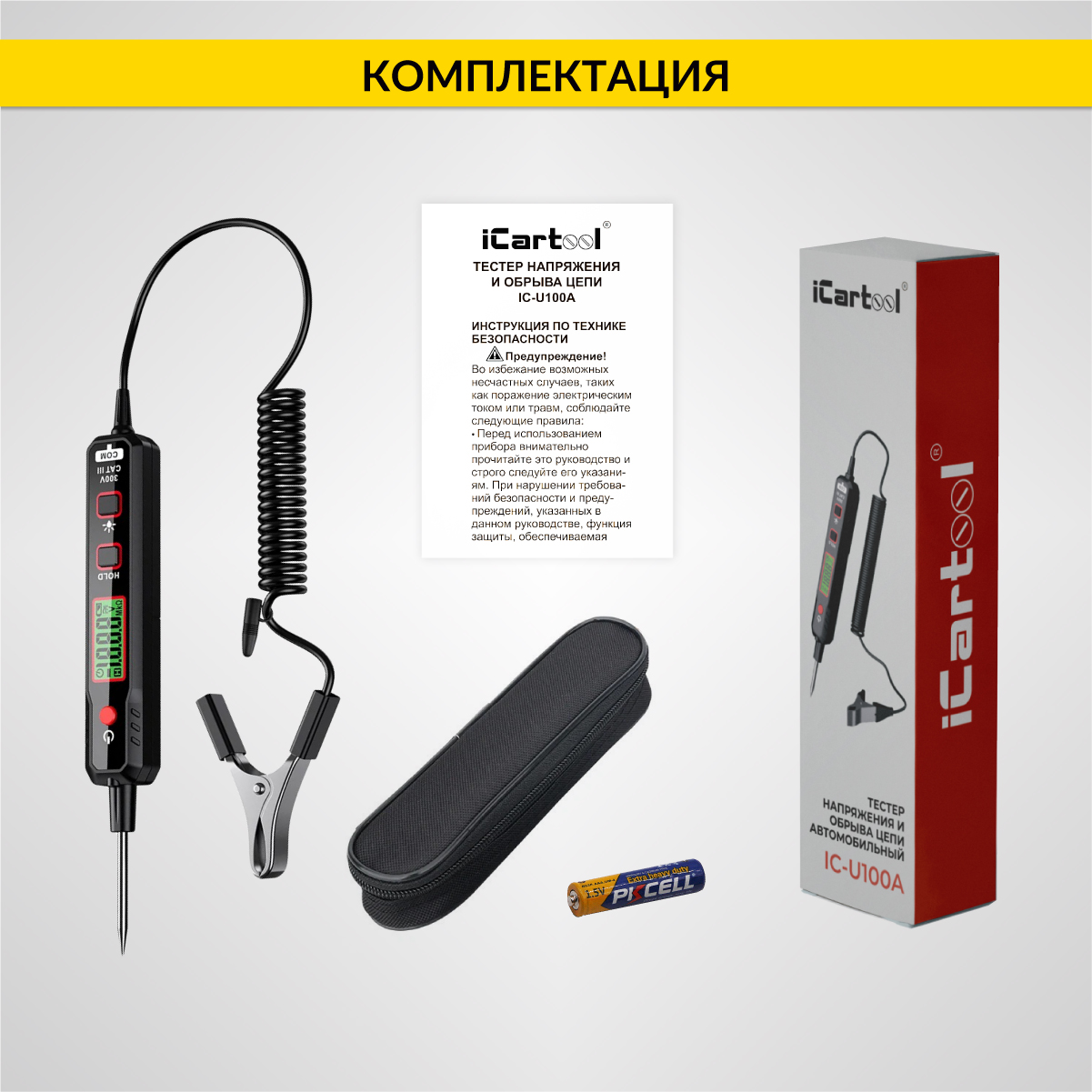

Комплект поставки

  • тестер со спиральным проводом и зажимом «крокодил»;
  • батарейка AAA 1,5 В;
  • футляр;
  • инструкция по эксплуатации.

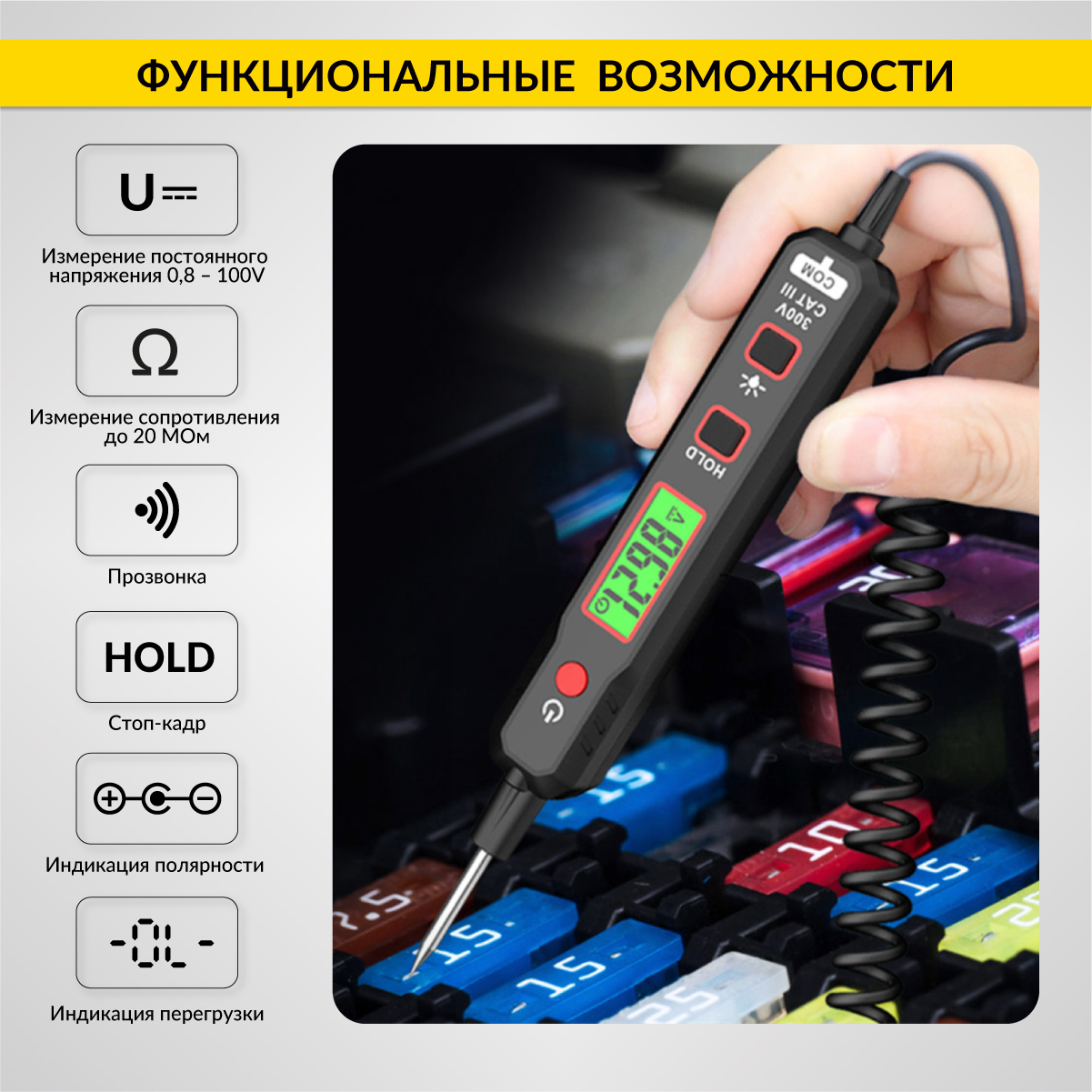

Что измеряет

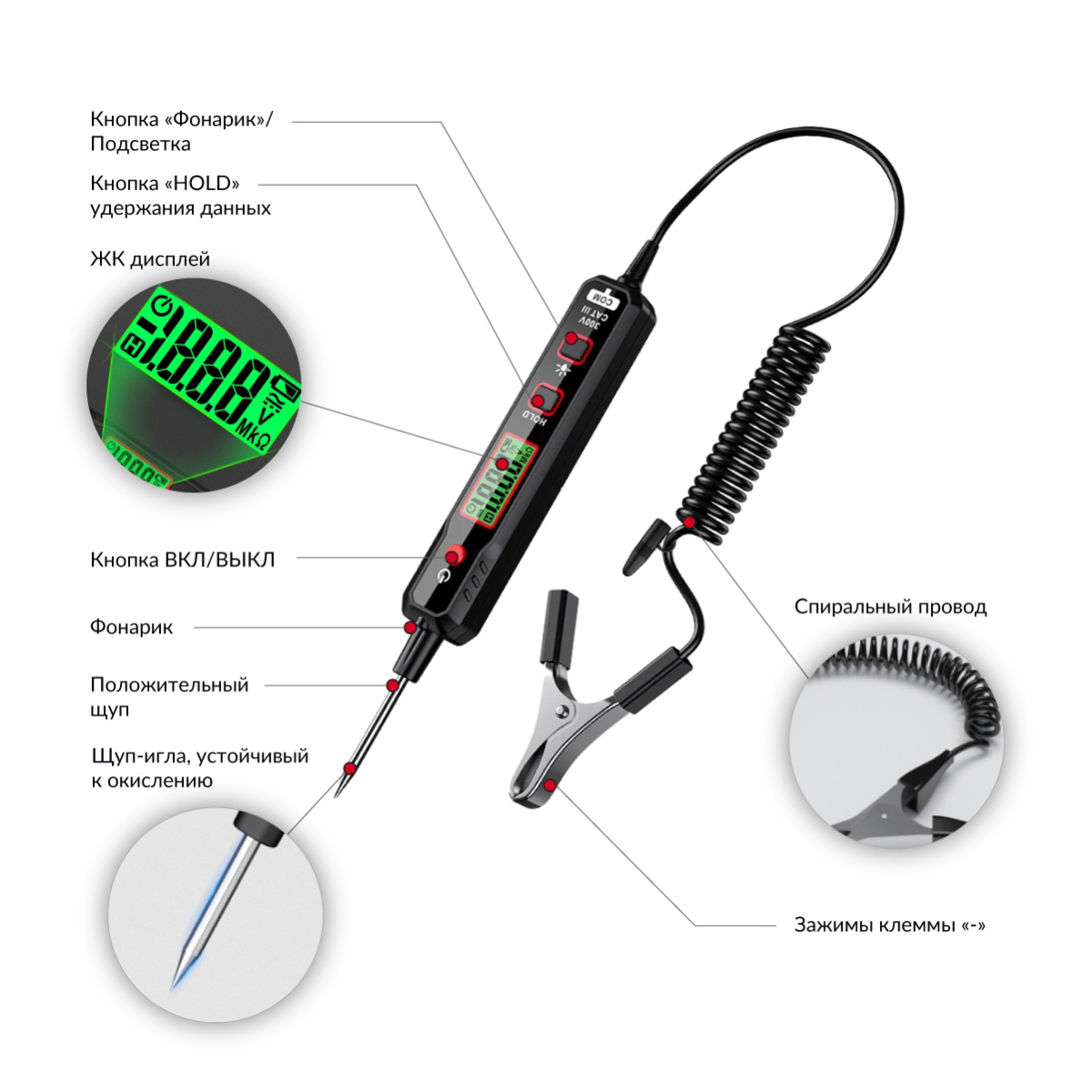

IC-m100A RICH-12.jpg
ВеличинаПределыПогрешность
Постоянное напряжение0,8–100 В±(1,0% + 5)
Сопротивлениедо 20 МОм, пределы 2000 Ом – 20 МОм±(1,2% + 5)
Прозвонкасигнал при сопротивлении менее 50 Ом—

Сравнительные характеристики тестеров напряжения iCartool

Наименование
Тестер напряжения и обрыва цепи автомобильный DC 100В iCartool IC-U100A Тестер напряжения и обрыва цепи автомобильный DC 100В iCartool IC-U100A
1 090 ₽
Основные функции
Постоянное напряжение++
Переменное напряжение+
Сопротивление++
Прозвонка+, сигнал при сопротивлении менее 50 Ом+, сигнал при сопротивлении менее 50 Ом+ (поиск обрыва и КЗ)
Умный режим (SMART)+, включён по умолчанию+, включён по умолчанию
Регулировка чувствительности+
Гнездо для наушников+, наушники не входят
Фиксация текущего показания HOLD++
Индикация полярности++
Подсветка дисплея++
Фонарик++
Автовыключениечерез 15 мин, отключаетсячерез 15 мин, отключается
Индикация низкого заряда элемента питания++
Технические характеристики
Материал корпусаАБС-пластикАБС-пластикАБС-пластик
Рейтинг безопасностиCAT III 300VCAT III 300V
ДисплейЖК с подсветкойЖК с подсветкойнет; звуковая индикация, светодиоды на передатчике
Постоянное напряжения0.8 - 100 В0.8 - 300 В ±(1,0% +5)6 – 42 В (рабочее напряжение цепи)
Переменное напряжение0.8 - 300 В ±(1,0%+5)
Сопротивление2000 Ом - 20МОм2000 Ом - 20МОм ±(1,0%+5)
Погрешностьнапряжение ±(1,0% + 5), сопротивление ±(1,2% + 5)напряжение ±(1,0% + 5), сопротивление ±(1,2% + 5)
Длина шнураспиральный, 186 см, зажим «крокодил»спиральный, 182 см, выносной щуп
Щупнержавеющая стальнержавеющая стальметаллический щуп приёмника, гнётся
Рабочая температура и влажность0~40 °С (при отн. влажности < 80%)0~40 °С (при отн. влажности < 80%)
Максимальное допустимое напряжение между клеммами и землей300 В300 В42 В DC
Частота выборкиоколо 3 раз в сек.около 3 раз в сек.
Индикация перегрузкиOLOL
Источник питания1*1,5 V элемент питания AAА1*1,5 V элемент питания AAА2 × 9 В «Крона» (передатчик и приёмник)
Вес90 г83 г350 г (комплект)
Гарантия24 мес., на щуп и провод гарантия не распространяется24 мес., на щуп и провод гарантия не распространяется12 мес.

Вопросы и ответы

Подойдёт для грузовика на 24 В?

Да. Диапазон постоянного напряжения — от 0,8 до 100 В, сеть 24 В в него укладывается.

Чем удобнее мультиметра в машине?

Работой одной рукой: зажим сидит на массе, в руке только щуп. Режим и предел выбирать не нужно, полярность видна сразу.

Как начать замер?

Закрепите «крокодил» на массе или на минусе АКБ и включите тестер — умный режим включается сам. Касайтесь щупом точек цепи: на экране напряжение со знаком полярности, на обесточенной цепи — сопротивление, а ниже 50 Ом звучит сигнал прозвонки.

Как проверить предохранитель?

Включите цепь и дотроньтесь щупом до обоих контактов предохранителя. У исправного напряжение есть с обеих сторон, у сгоревшего — только с одной.

Как найти обрыв провода?

Обесточенный провод прозвоните: зажим на один конец, щуп на другой. Сигнала нет, на экране «OL» — провод оборван. Если цепь под напряжением, идите щупом вдоль провода: обрыв там, где напряжение пропало.

Как найти замыкание на массу?

Выньте предохранитель цепи, отключите потребители и прозвоните провод на массу. Сигнал и сопротивление около нуля означают замыкание; точное место внутри жгута проще найти тестером IC-330.

Что означает «OL»?

Измеряемая величина больше предела.

Как отключить автовыключение?

Зажмите на выключенном тестере кнопку «Фонарик/подсветка» и включите питание. После следующего включения прибор снова гаснет сам через 15 минут.

А если нужна сеть 220 В?

Тогда нужен IC-U100B: переменное и постоянное напряжение до 300 В, на втором проводе — выносной щуп. IC-U100A меряет только постоянное напряжение до 100 В.

Когда нужен IC-330?

Когда КЗ или обрыв спрятаны в жгуте. Передатчик IC-330 ставят вместо предохранителя, приёмник ведут вдоль проводки — место повреждения слышно по звуку, изоляцию снимать не нужно.

Почему показания в цепи гуляют?

На них влияют другие устройства в цепи. Для точного замера под напряжением отключите нагрузку.

Какое напряжение опасно для тестера?

Выше 110 В не измеряйте — прибор можно повредить. Осторожность нужна уже при постоянном напряжении больше 60 В; категория — CAT III 300 В.

Можно ли прозванивать цепь под током?

Нет. Сопротивление и прозвонку проверяют только на обесточенной цепи.

Проверит ли розетку 220 В?

Нет. Тестер работает только с постоянным напряжением до 100 В.

В каких условиях работает?

От 0 до +40 °C при относительной влажности ниже 80%.

Что не покрывает гарантия?

Щуп и провод: это расходный материал, гарантия на них не распространяется.

Какая гарантия?

24 месяца со дня продажи, кроме щупа и провода. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.

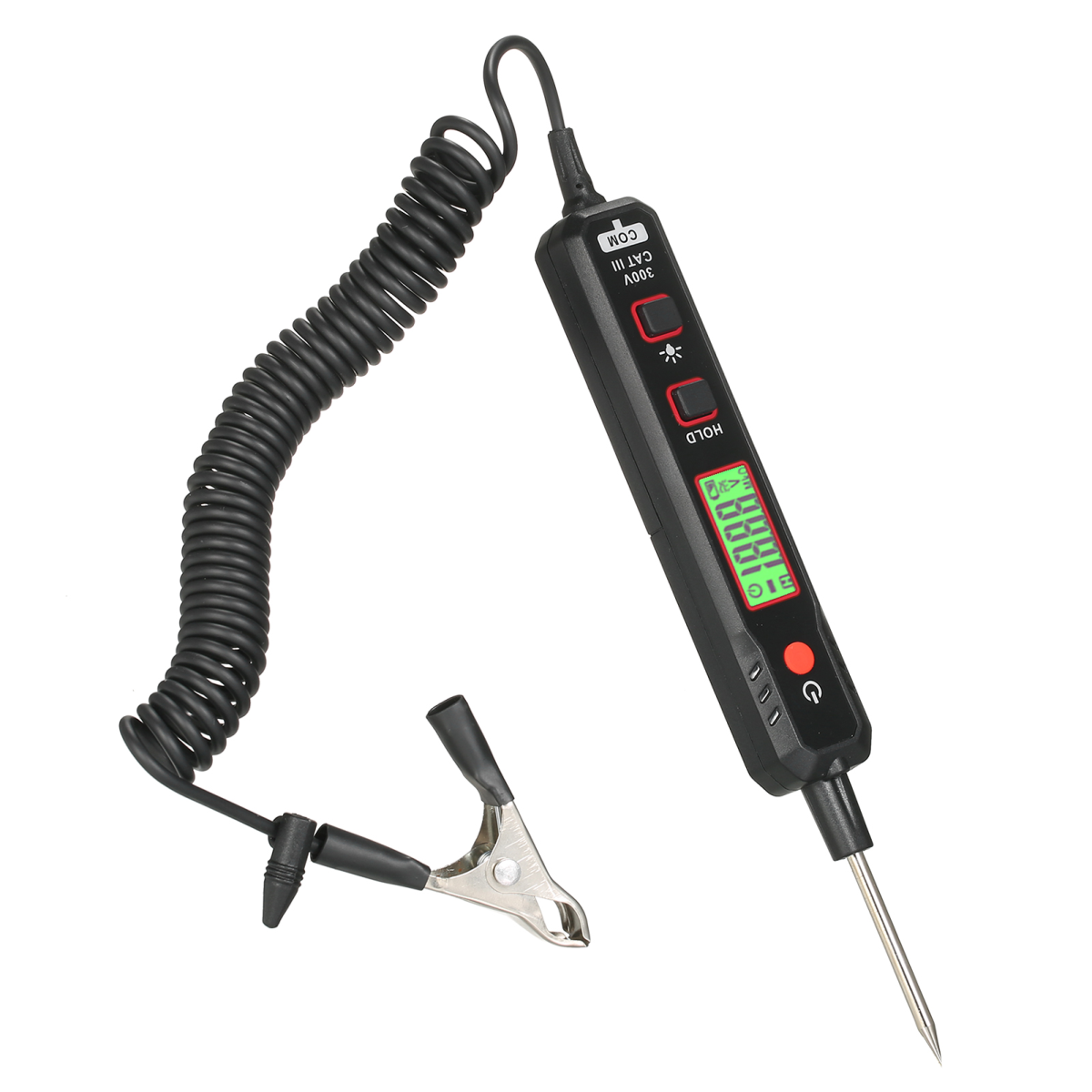

Тестер напряжения и обрыва цепи автомобильный DC 100В iCartool IC-U100A - Тестер

Тестер

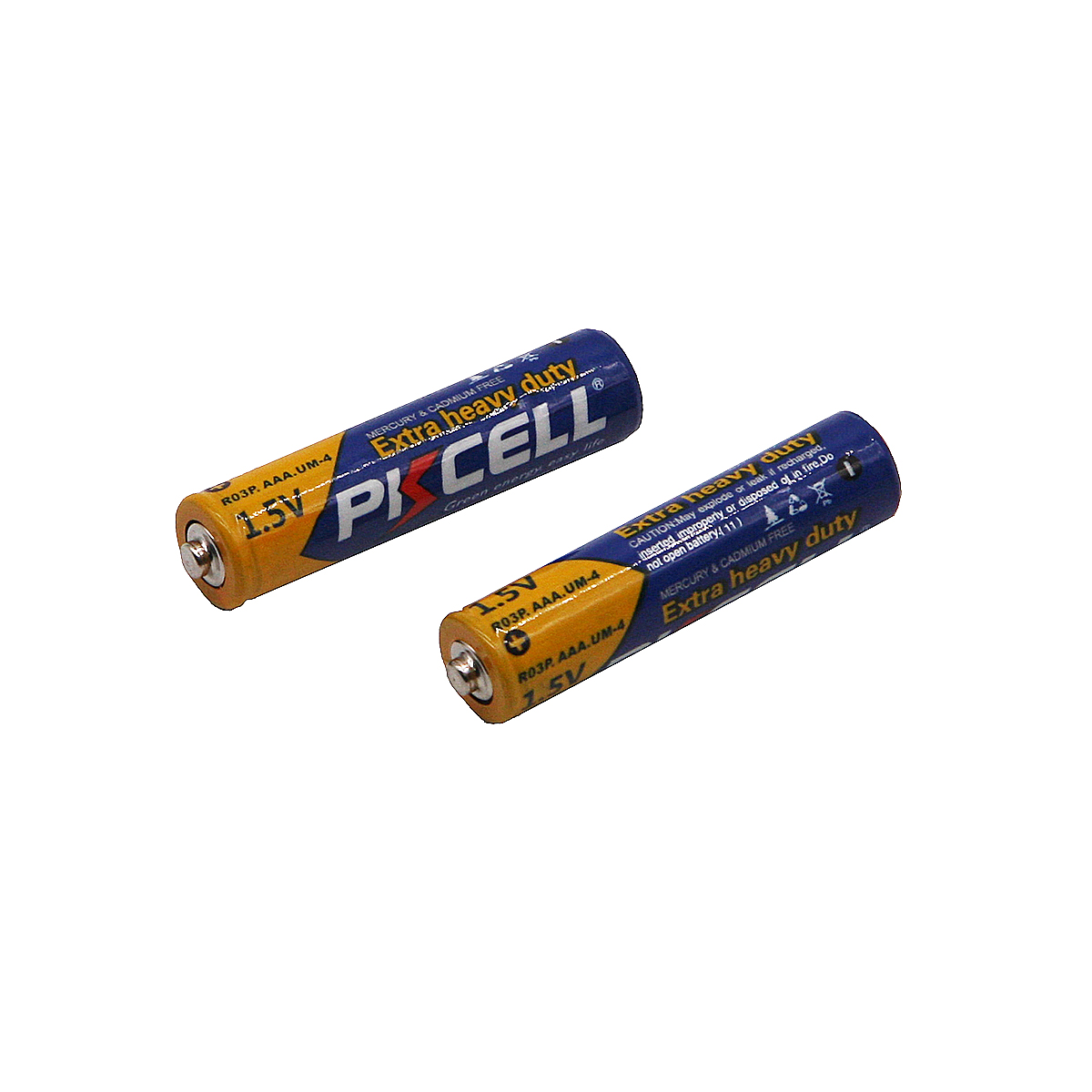

Тестер напряжения и обрыва цепи автомобильный DC 100В iCartool IC-U100A - Батарейки

Батарейки

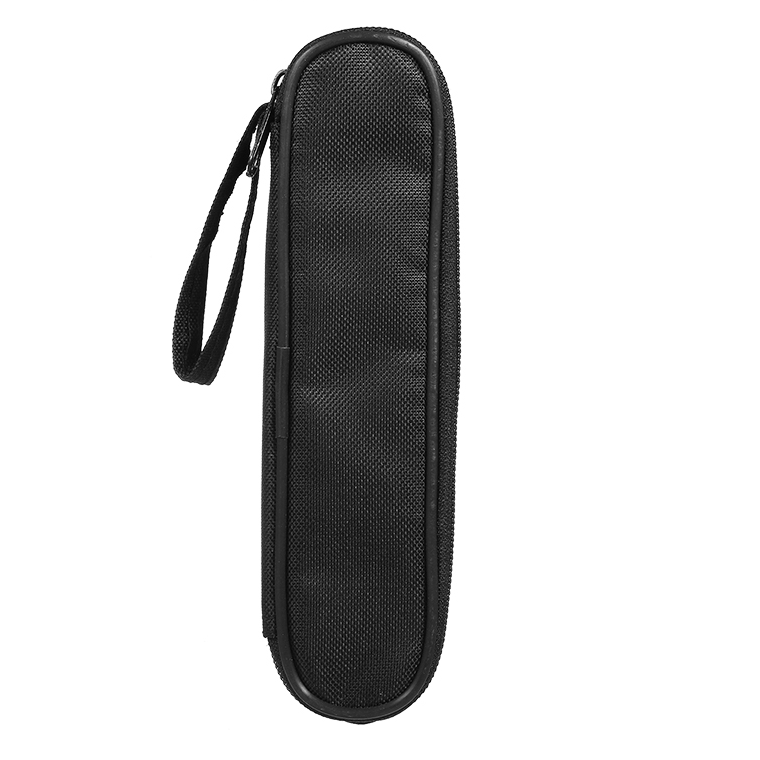

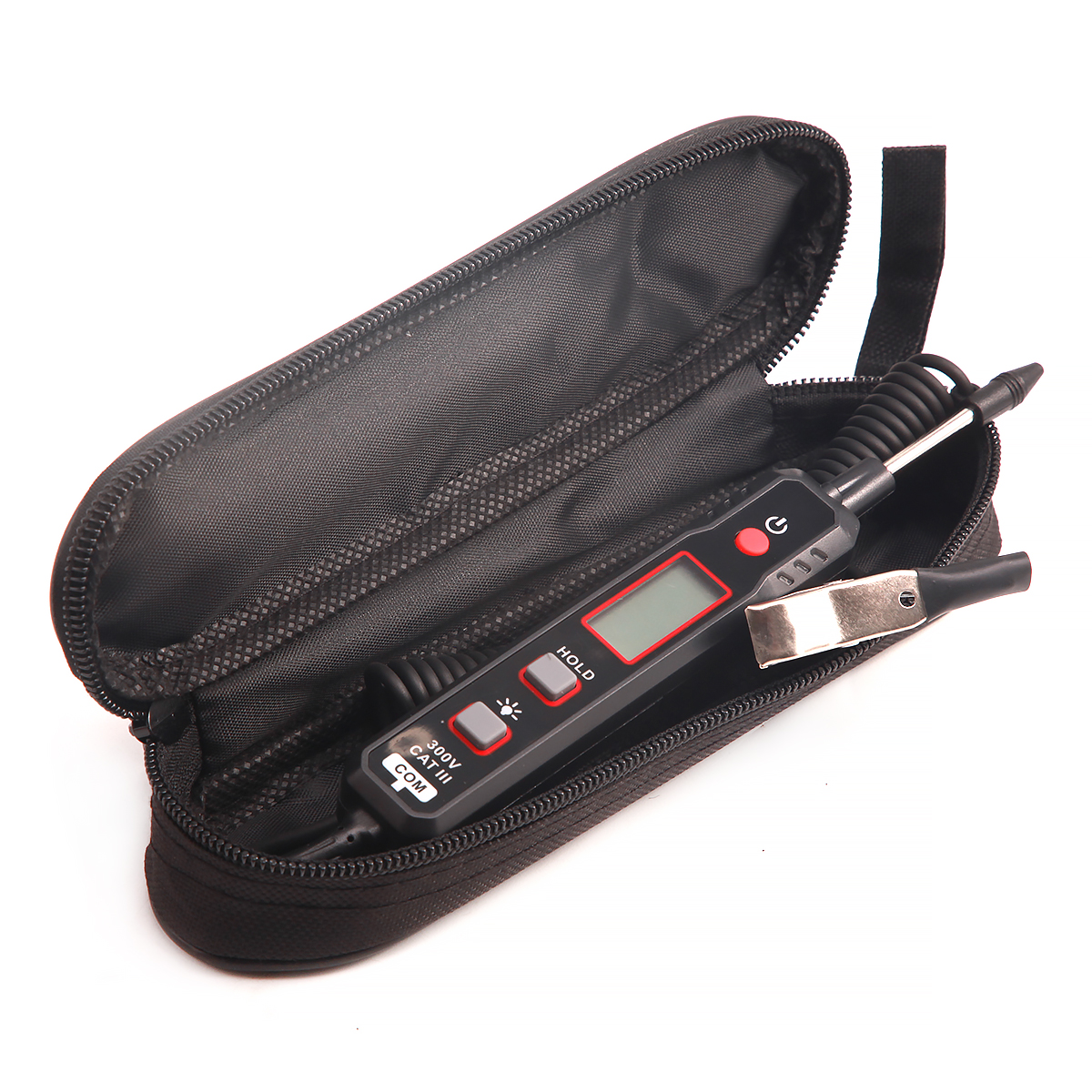

Тестер напряжения и обрыва цепи автомобильный DC 100В iCartool IC-U100A - Чехол

Чехол

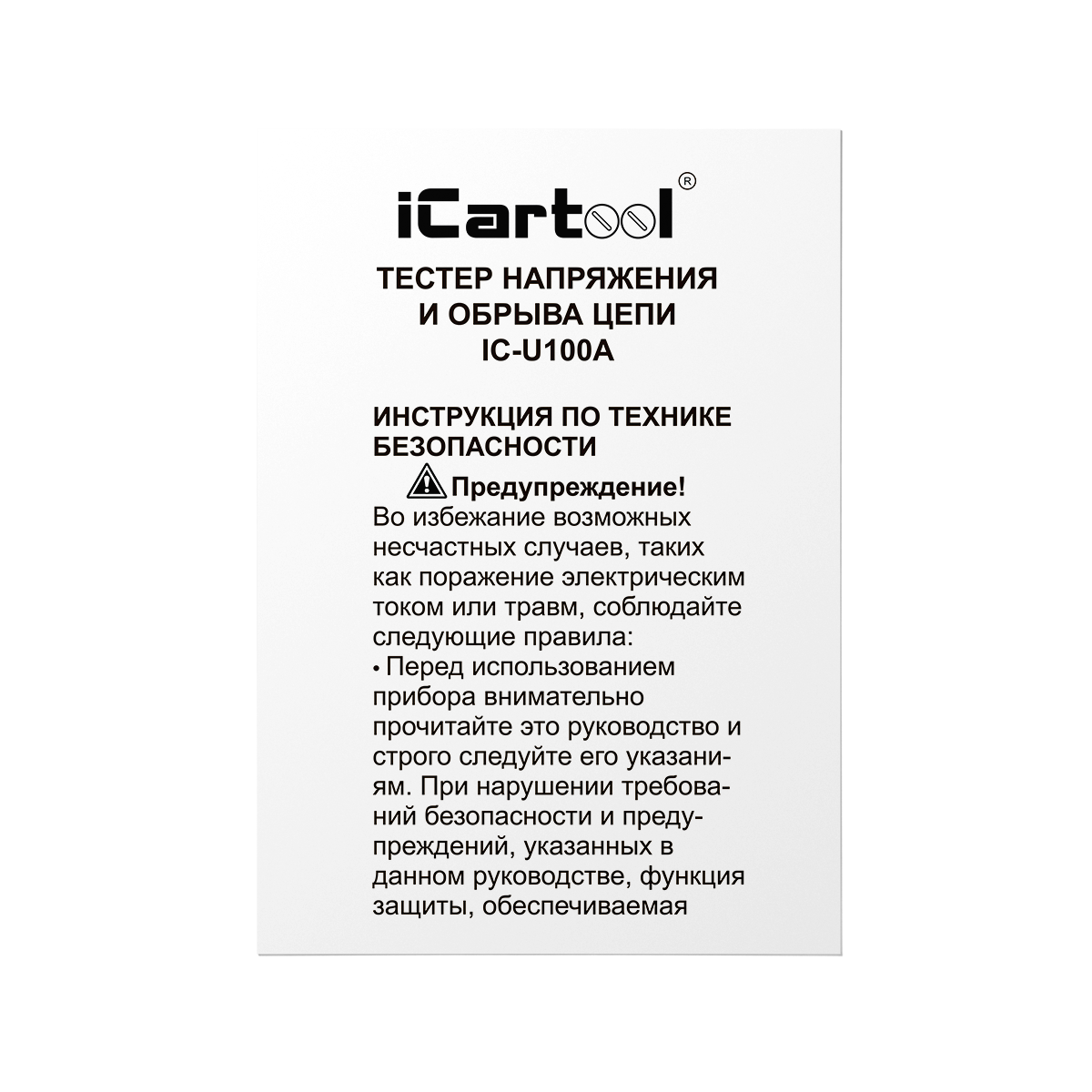

Тестер напряжения и обрыва цепи автомобильный DC 100В iCartool IC-U100A - Инструкция

Инструкция

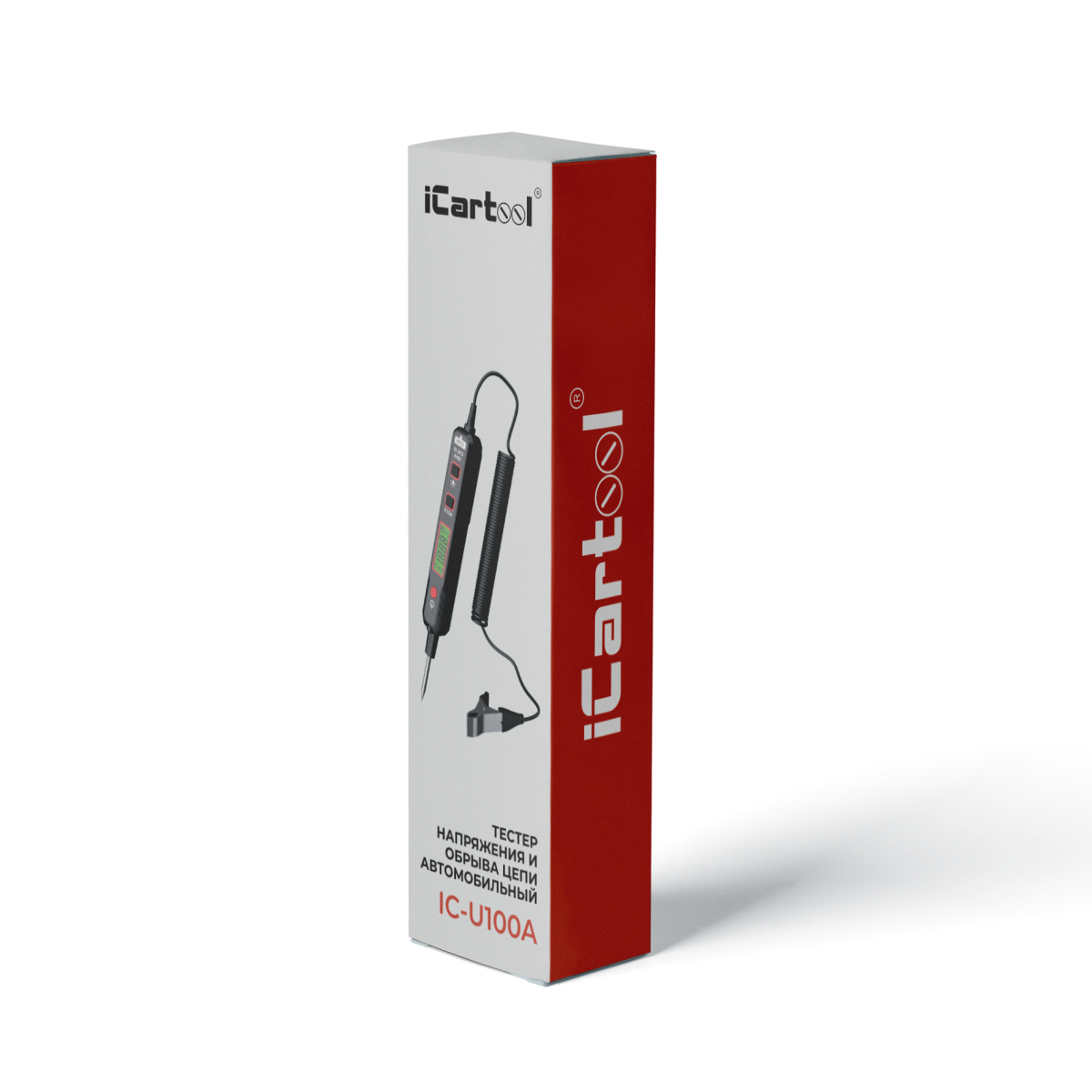

Тестер напряжения и обрыва цепи автомобильный DC 100В iCartool IC-U100A - Коробка
