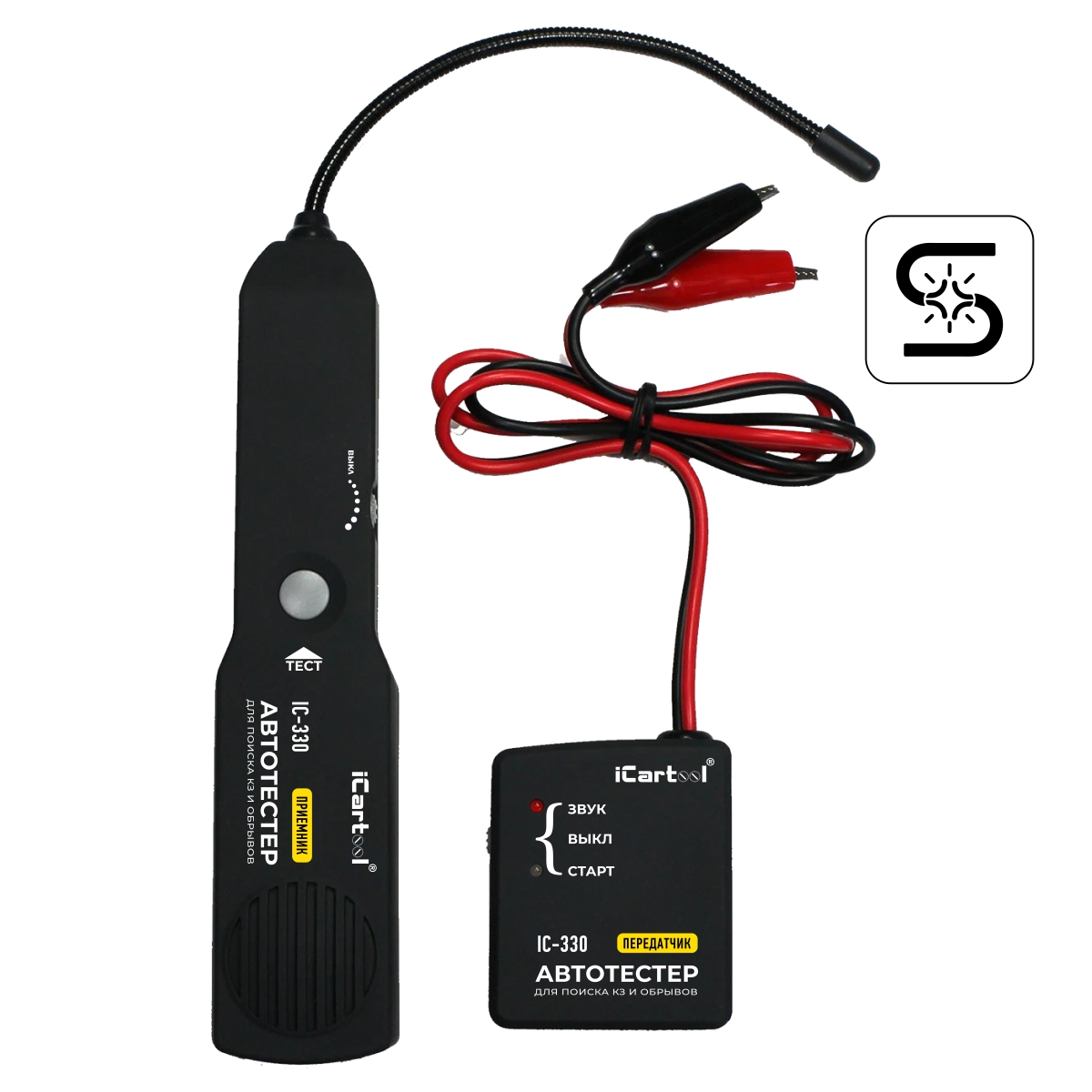

Тестер для определения коротких замыканий и обрывов цепей iCartool IC-330 — комплект из передатчика и приёмника для поиска КЗ и обрыва в жгуте прямо через изоляцию. Передатчик включают вместо сгоревшего предохранителя, приёмник ведут вдоль проводов, и место повреждения выдаёт смена звука; работает в цепях постоянного тока 6–42 В легковых и грузовых машин.

Где пригодится

  • короткое замыкание, из-за которого раз за разом горит предохранитель;
  • обрыв провода внутри жгута;
  • трассировка: где проложен провод и к чему он подключён, проверка его целостности;
  • плавающие неисправности и утечки — при сгибании жгута и шевелении разъёмов.

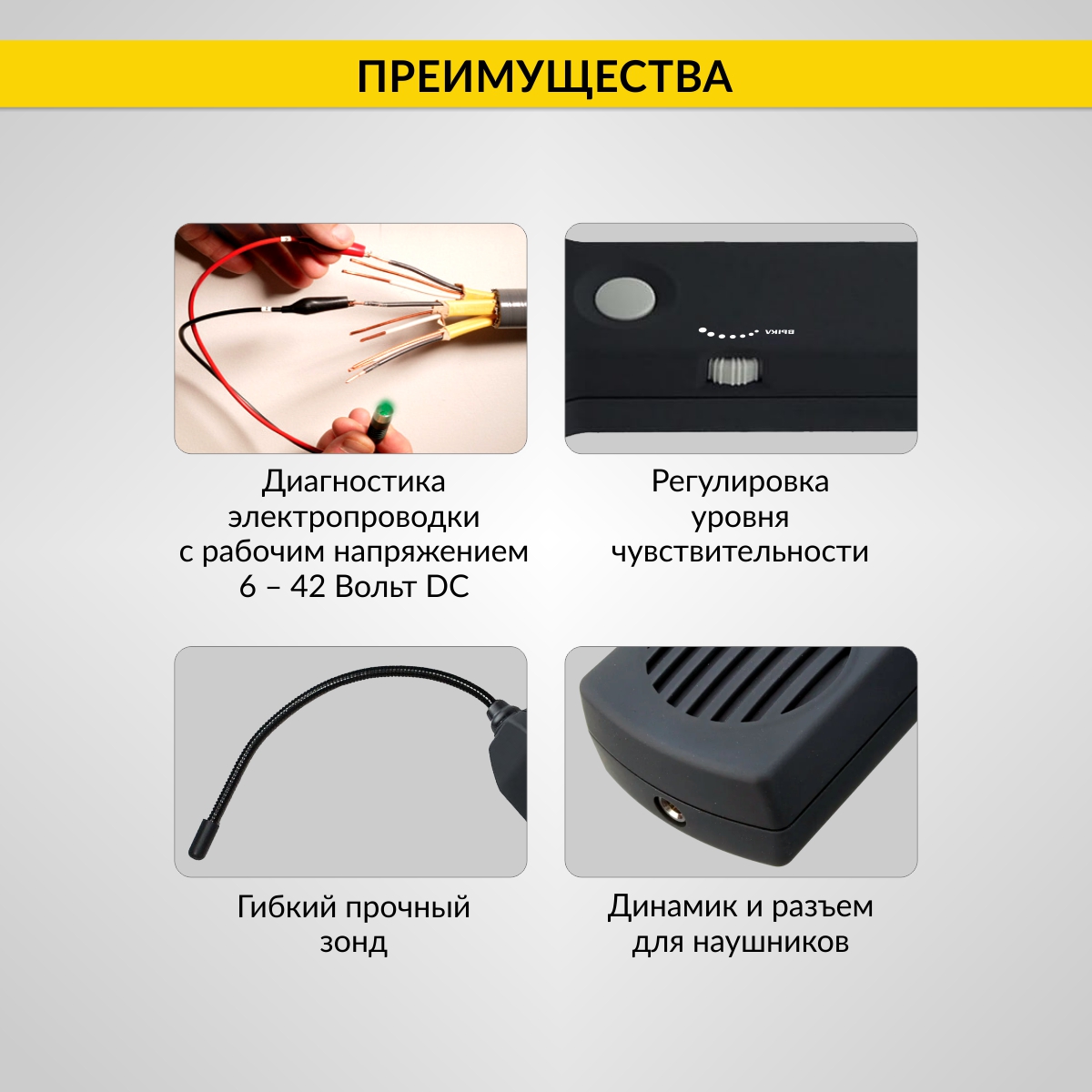

Чем удобна модель

  • 6–42 В постоянного тока — подходят бортовые сети 12 и 24 В, легковые и грузовые;
  • через изоляцию — приёмник ловит сигнал на небольшом расстоянии от провода, изоляцию не режут; металлический щуп гнётся и достаёт до проводов в труднодоступных местах;
  • регулятор чувствительности и гнездо для наушников — если встроенный динамик плохо слышно или не слышно совсем;
  • режим СТАРТ — замыкание между двумя проводами: зелёный индикатор загорается при сопротивлении до 10 кОм;

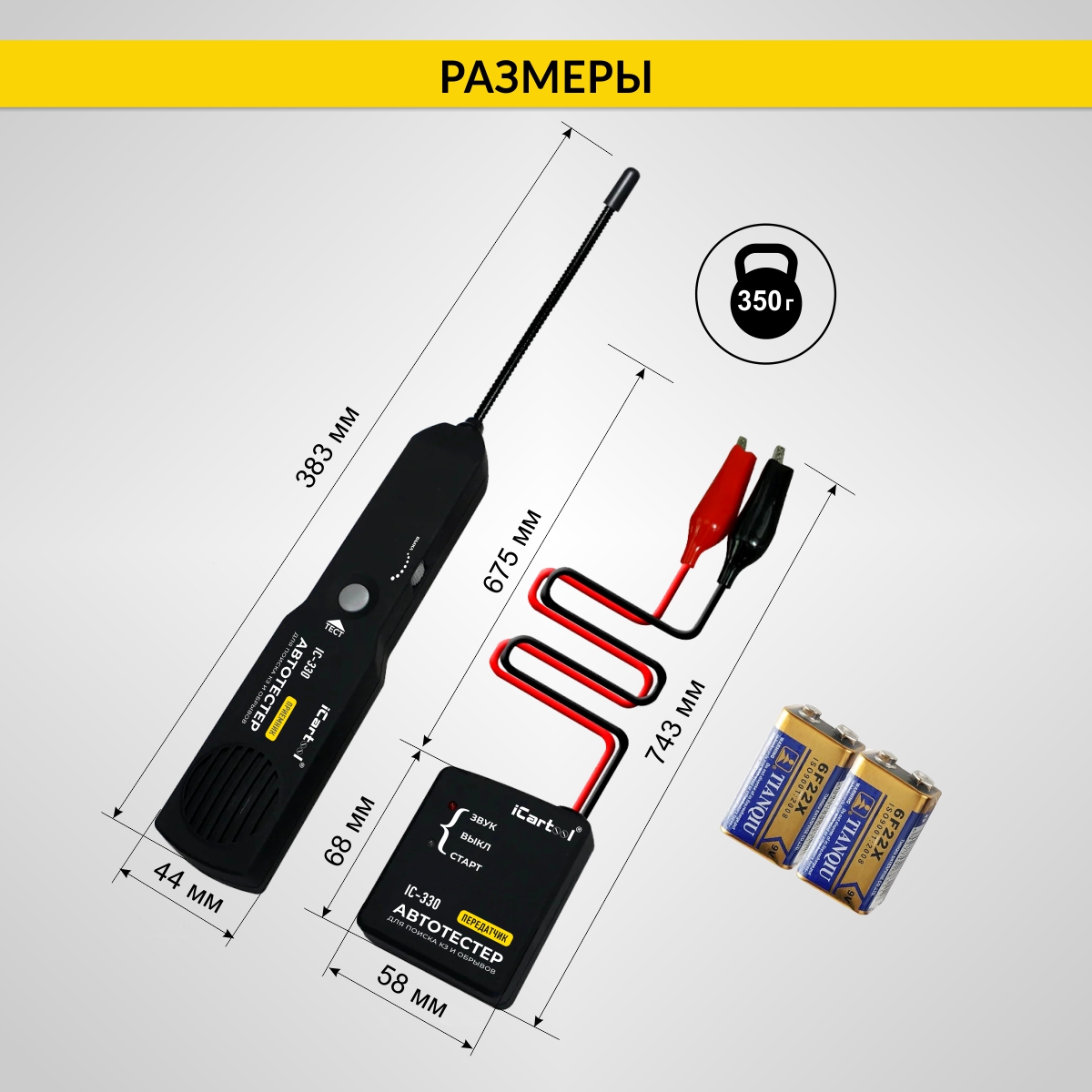

  • батарейки 9 В «Крона» (6F22) в передатчике и приёмнике, обе в комплекте; корпус из АБС-пластика, вес комплекта 350 г.

Когда нужен пробник

IC-330 отвечает на вопрос «где по длине жгута повреждение». Если нужно узнать напряжение и сопротивление в конкретной точке, берите цифровой пробник: IC-U100A меряет постоянное напряжение, IC-U100B — постоянное и переменное, оба прозванивают цепь.

Что ещё пригодится:

  • наушники — в комплект не входят, подключаются к гнезду приёмника;
  • запасные батарейки 9 В «Крона» (6F22) — по одной на передатчик и приёмник.

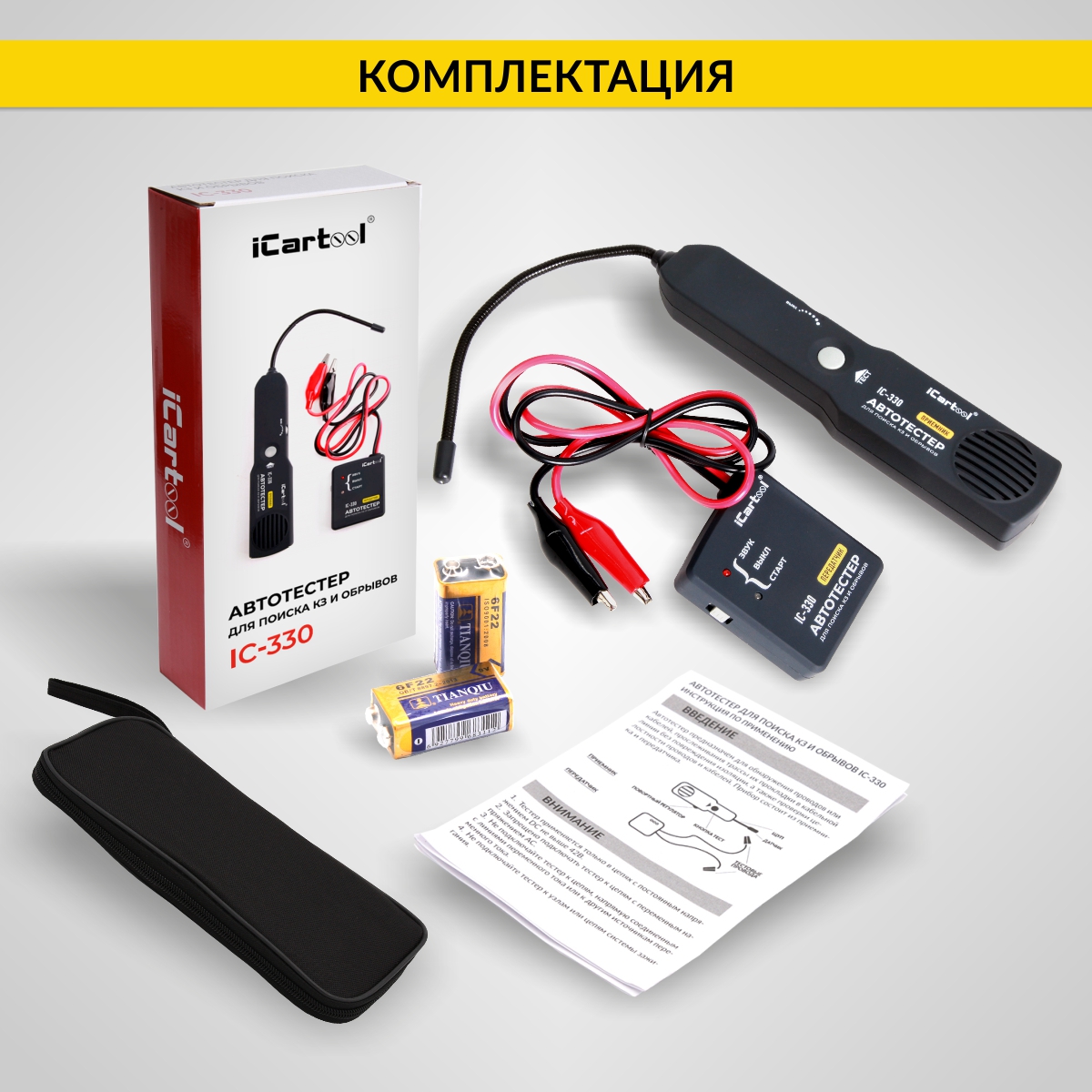

Комплект поставки

  • передатчик;
  • приёмник;
  • батарейки 9 В «Крона» — 2 шт.;
  • тканевый кейс;
  • инструкция по эксплуатации.

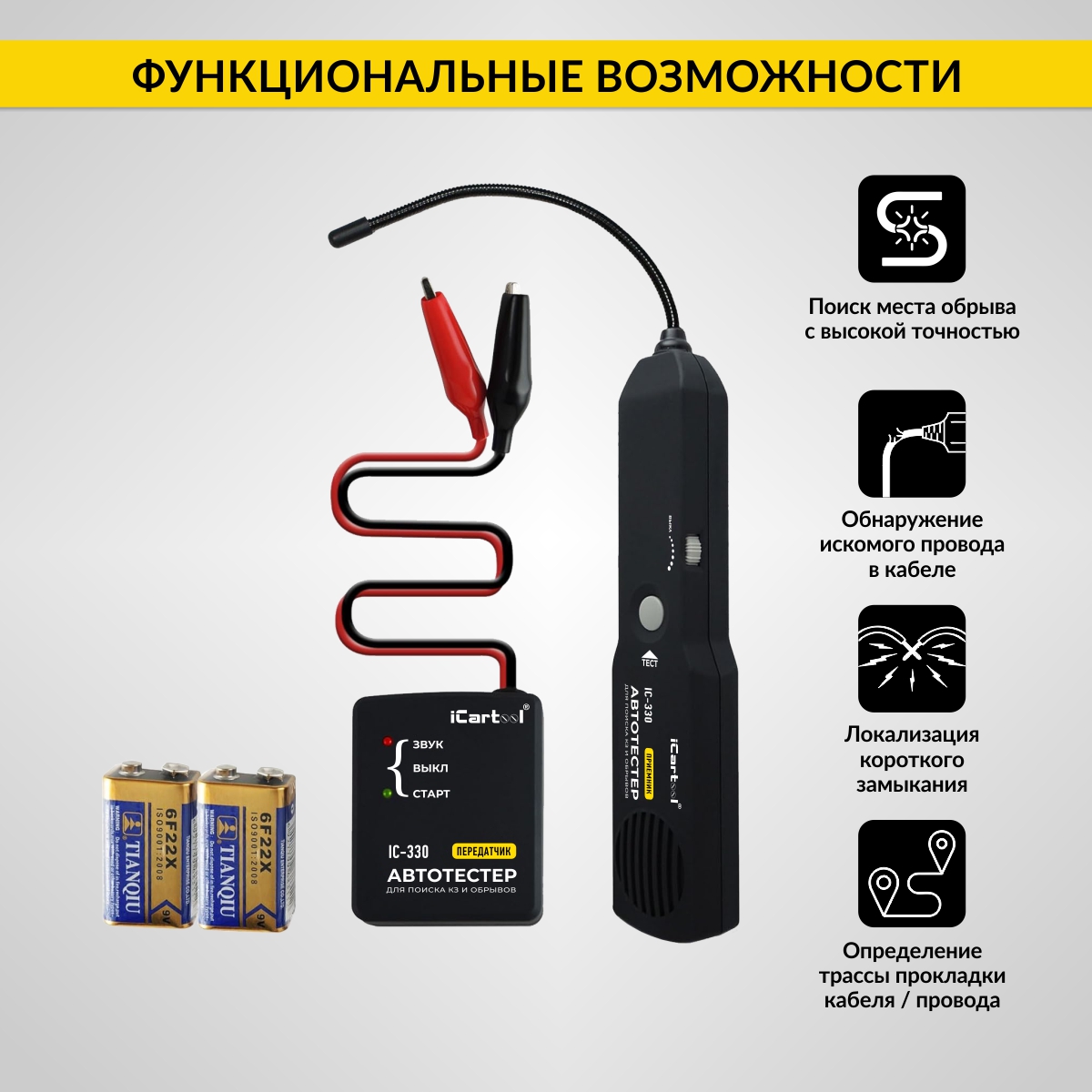

Что умеет

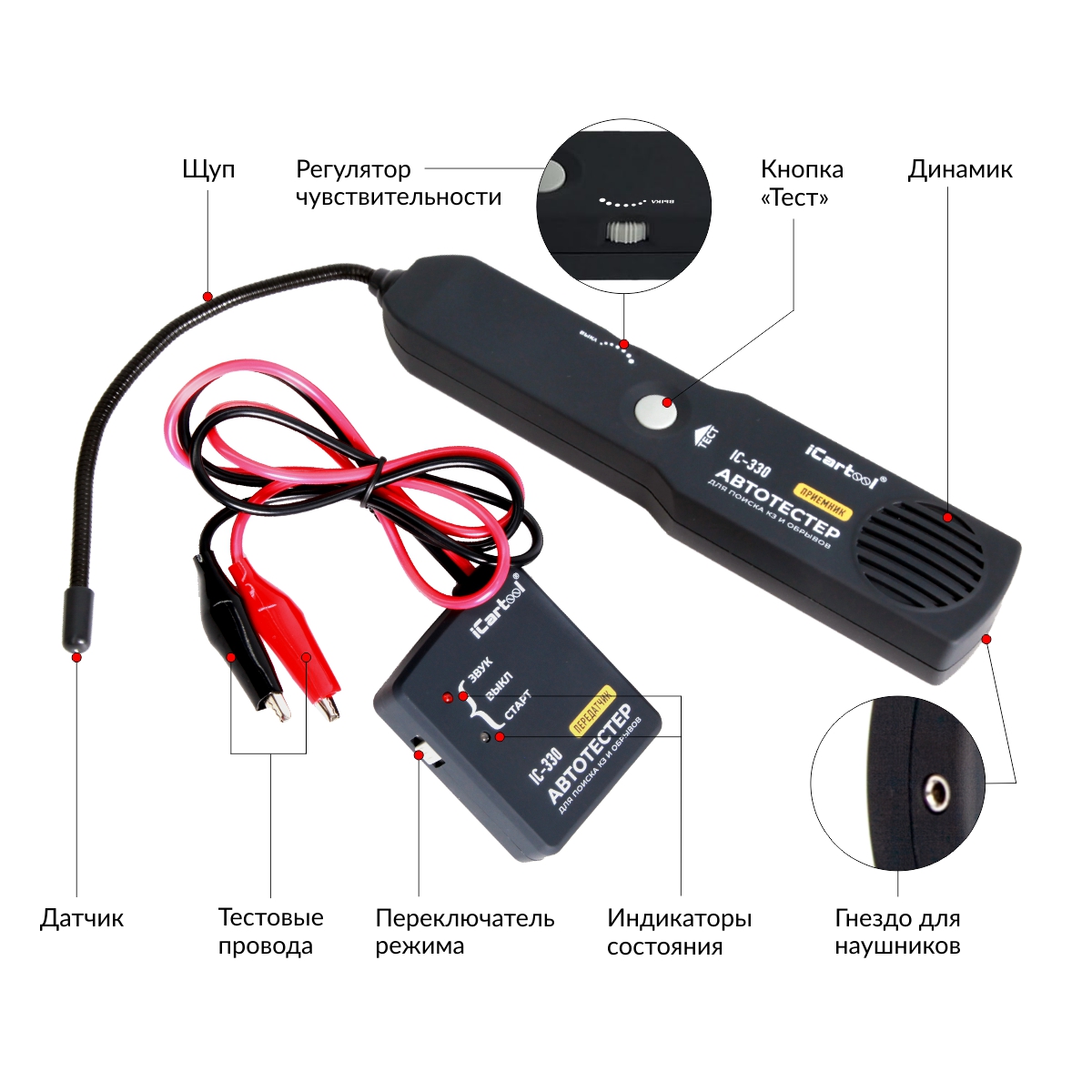

IC-330 Элементы конструкции 3.jpg
РежимКак подключаетсяЧто показывает
Трассировка и поиск КЗчёрный провод — к питанию, красный — к проверяемому проводузвук приёмника вдоль провода
Поиск обрывапередатчик подаёт сигнал в проводза местом обрыва сигнал пропадает
КЗ между проводамик паре проводов на обесточенной цепизелёный индикатор при сопротивлении до 10 кОм

Сравнение с похожими моделями

Наименование
Тестер для определения коротких замыканий и обрывов цепей iCartool IC-330 Тестер для определения коротких замыканий и обрывов цепей iCartool IC-330
2 490 ₽
Основные функции
Постоянное напряжение++
Переменное напряжение+
Сопротивление++
Прозвонка+, сигнал при сопротивлении менее 50 Ом+, сигнал при сопротивлении менее 50 Ом+ (поиск обрыва и КЗ)
Умный режим (SMART)+, включён по умолчанию+, включён по умолчанию
Регулировка чувствительности+
Гнездо для наушников+, наушники не входят
Фиксация текущего показания HOLD++
Индикация полярности++
Подсветка дисплея++
Фонарик++
Автовыключениечерез 15 мин, отключаетсячерез 15 мин, отключается
Индикация низкого заряда элемента питания++
Технические характеристики
Материал корпусаАБС-пластикАБС-пластикАБС-пластик
Рейтинг безопасностиCAT III 300VCAT III 300V
ДисплейЖК с подсветкойЖК с подсветкойнет; звуковая индикация, светодиоды на передатчике
Постоянное напряжения0.8 - 100 В0.8 - 300 В ±(1,0% +5)6 – 42 В (рабочее напряжение цепи)
Переменное напряжение0.8 - 300 В ±(1,0%+5)
Сопротивление2000 Ом - 20МОм2000 Ом - 20МОм ±(1,0%+5)
Погрешностьнапряжение ±(1,0% + 5), сопротивление ±(1,2% + 5)напряжение ±(1,0% + 5), сопротивление ±(1,2% + 5)
Длина шнураспиральный, 186 см, зажим «крокодил»спиральный, 182 см, выносной щуп
Щупнержавеющая стальнержавеющая стальметаллический щуп приёмника, гнётся
Рабочая температура и влажность0~40 °С (при отн. влажности < 80%)0~40 °С (при отн. влажности < 80%)
Максимальное допустимое напряжение между клеммами и землей300 В300 В42 В DC
Частота выборкиоколо 3 раз в сек.около 3 раз в сек.
Индикация перегрузкиOLOL
Источник питания1*1,5 V элемент питания AAА1*1,5 V элемент питания AAА2 × 9 В «Крона» (передатчик и приёмник)
Вес90 г83 г350 г (комплект)
Гарантия24 мес., на щуп и провод гарантия не распространяется24 мес., на щуп и провод гарантия не распространяется12 мес.

Вопросы и ответы

Подойдёт ли для грузовика на 24 В?

Да. Передатчик рассчитан на цепи постоянного тока 6–42 В, а это и 12, и 24 В.

Ищет ли повреждение через изоляцию?

Да: приёмник принимает сигнал сквозь изоляцию с небольшого расстояния. Щуп приёмника гнётся, чтобы достать провод в тесном месте.

Как найти короткое замыкание?

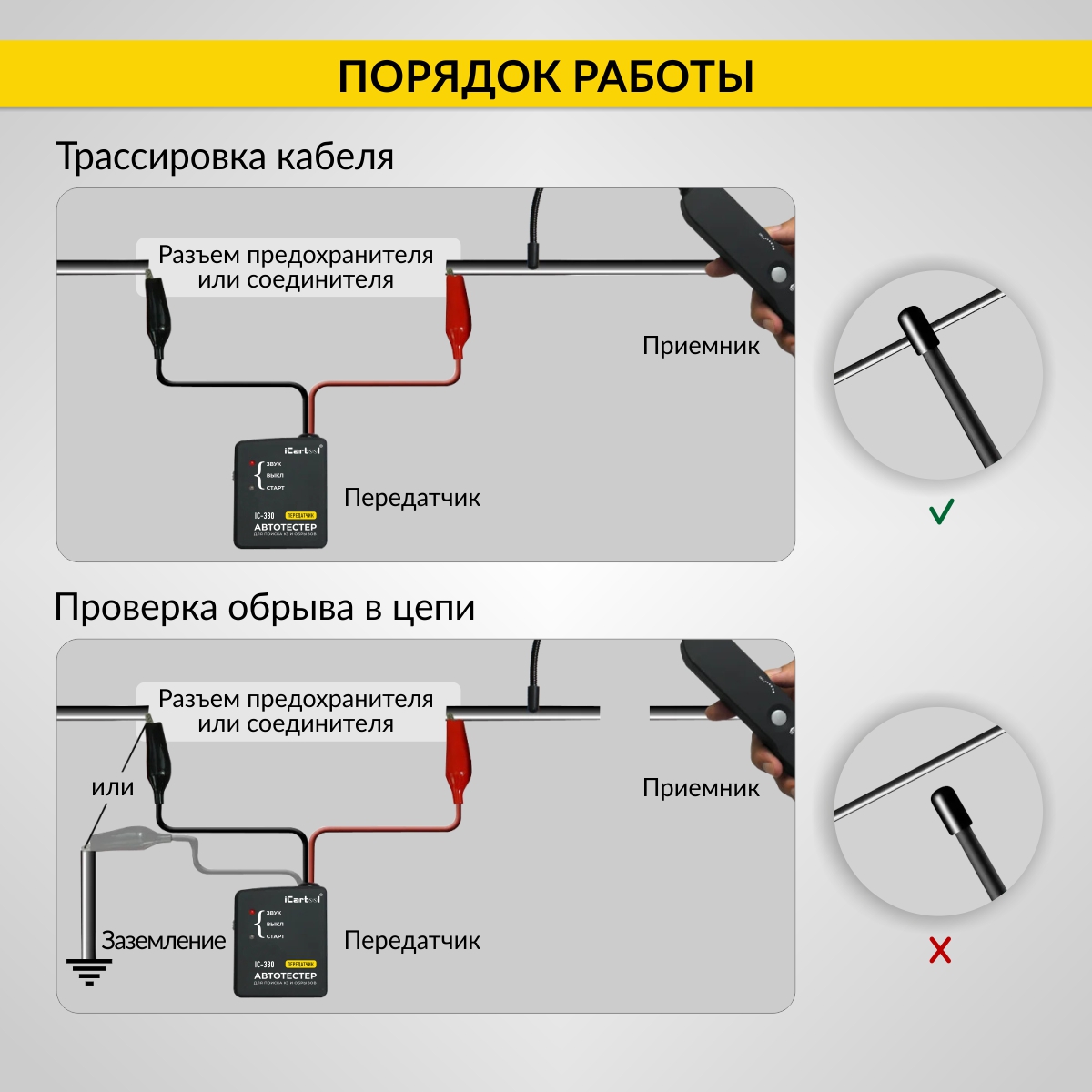

Сначала проверьте связь: включите передатчик в положение ЗВУК и приёмник, нажмите ТЕСТ и поднесите приёмник к проводу передатчика — должен появиться звук. Чёрный провод передатчика подключите к плюсу питания (при «плюсовой» массе — к минусу), красный — к гнезду сгоревшего предохранителя. Удерживая ТЕСТ, ведите датчик приёмника вдоль жгута. Где звук резко меняется или пропадает — там замыкание или обрыв.

Как найти нужный провод в жгуте?

Подключите передатчик к этому проводу: чёрный — к питанию, красный — к проверяемому проводу. Ведите приёмником вдоль жгута — звук следует за проводом с сигналом, так видна трасса прокладки и место подключения.

Как найти обрыв?

Подайте сигнал передатчиком в провод и ведите приёмником вдоль жгута: за местом обрыва сигнал исчезает. Изоляцию снимать не нужно.

Что делать, если сигнал плохо слышен?

Прибавьте чувствительность регулятором на приёмнике или подключите к нему наушники.

Как поймать плавающую неисправность?

Сгибайте подозрительный жгут и шевелите разъёмы во время проверки: в месте, где пропадает контакт, звук меняется.

Как держать приёмник?

Датчиком поперёк провода, под углом 90°, чуть выше или ниже него — так сигнал слышнее всего.

Как проверить замыкание между двумя проводами?

Обесточьте цепь и отключите нагрузки, переведите передатчик в положение СТАРТ и подключите его к паре проводов. Зелёный индикатор загорается, если сопротивление между ними до 10 кОм.

Можно ли проверять сеть 220 В?

Нет. Прибор работает только с постоянным током 6–42 В: цепи выше 42 В и переменный ток для него запрещены. Дисплея нет — результат определяют по звуку.

Чем отличается от IC-U100A?

IC-U100A — цифровой пробник: показывает напряжение и сопротивление там, где коснулся щуп. IC-330 по звуку приёмника ищет, в каком месте жгута находится КЗ или обрыв.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.

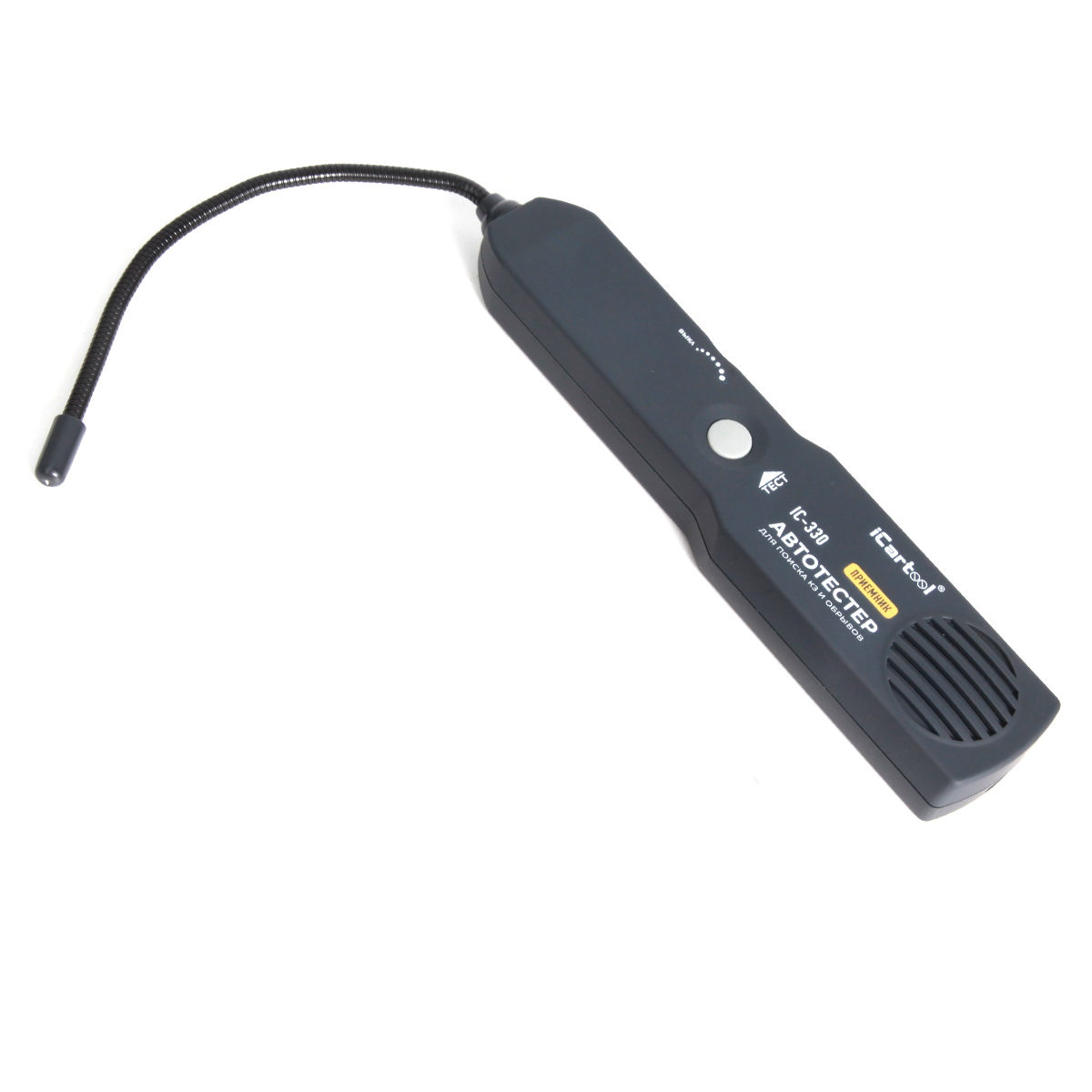

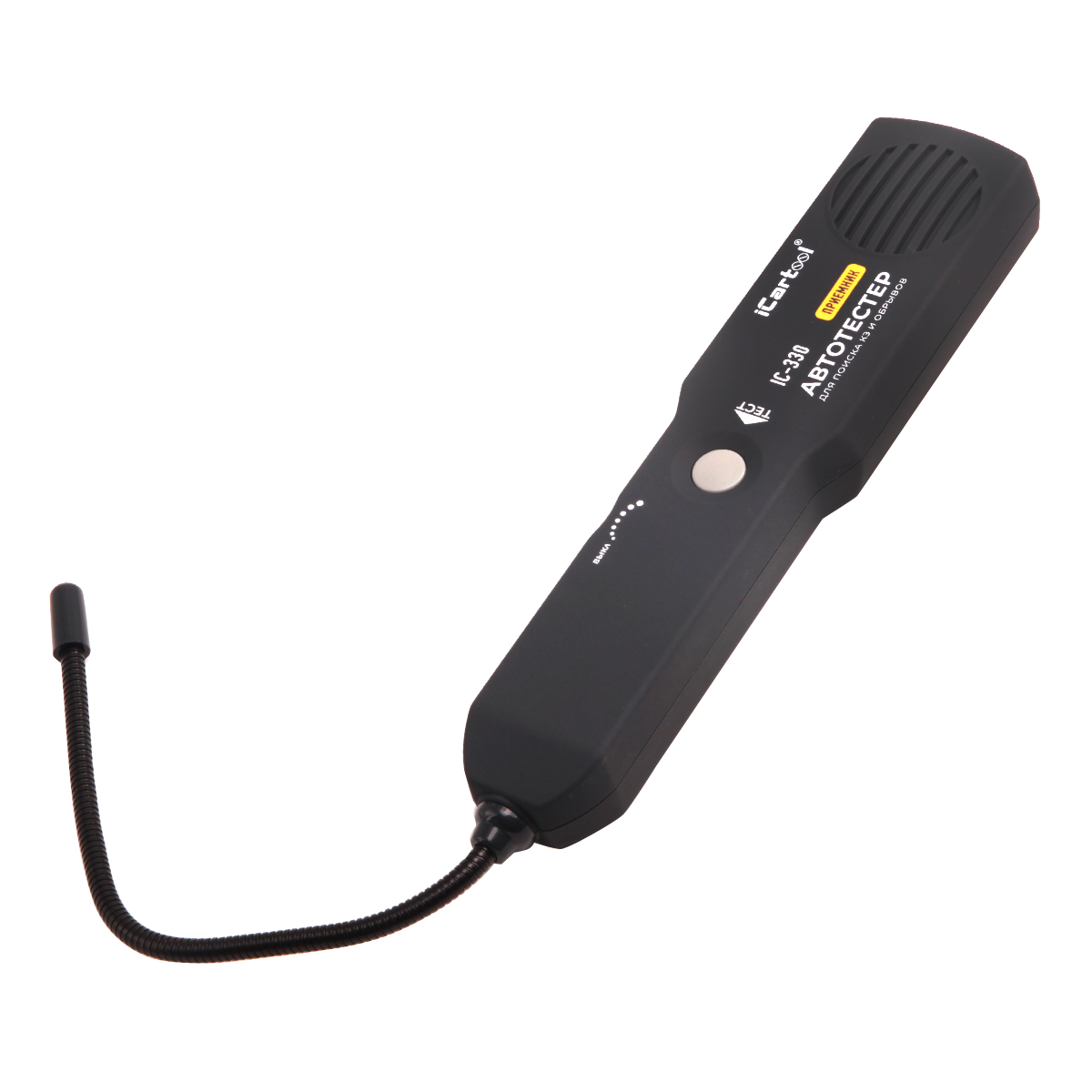

Тестер для определения коротких замыканий и обрывов цепей iCartool IC-330 - Приемник

Приемник

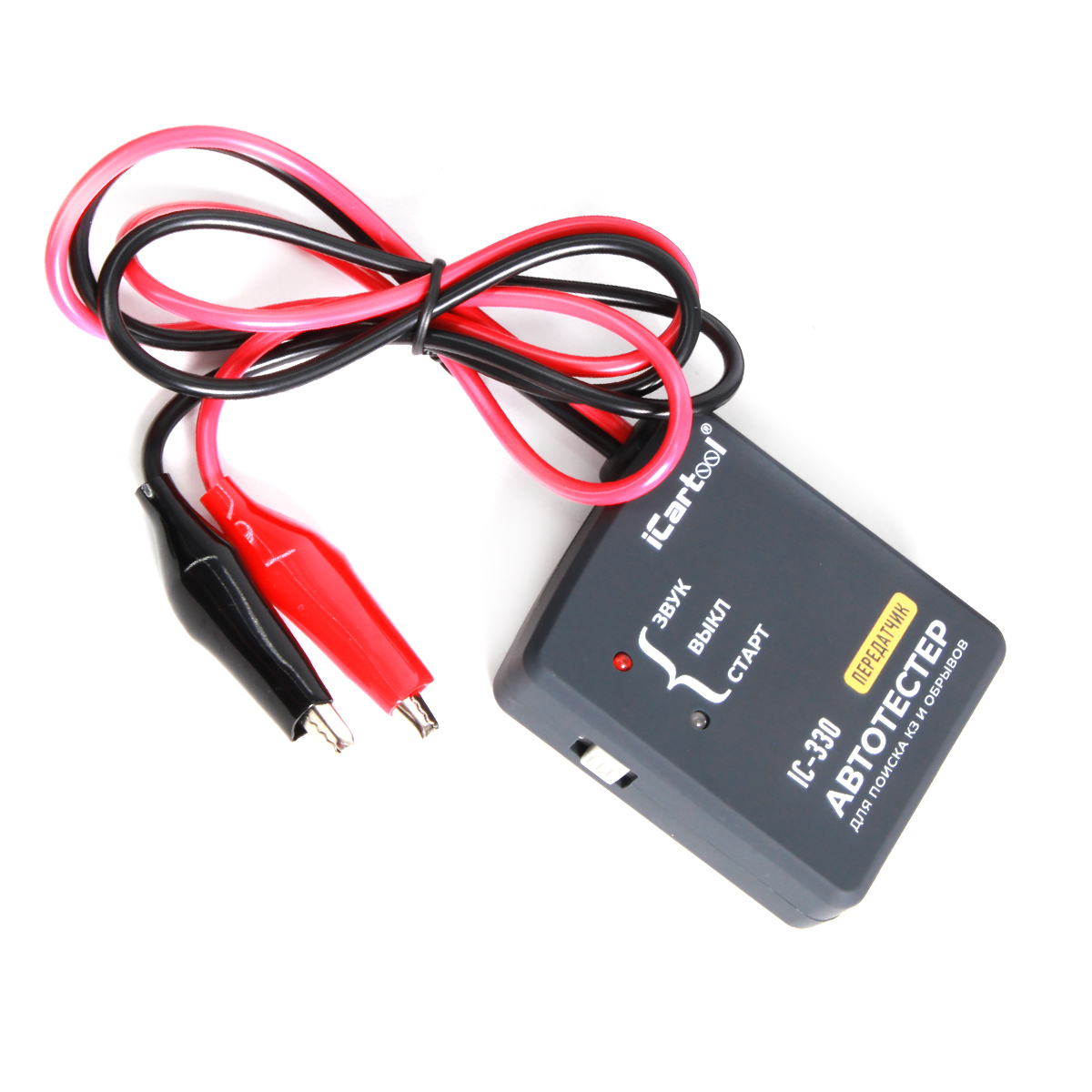

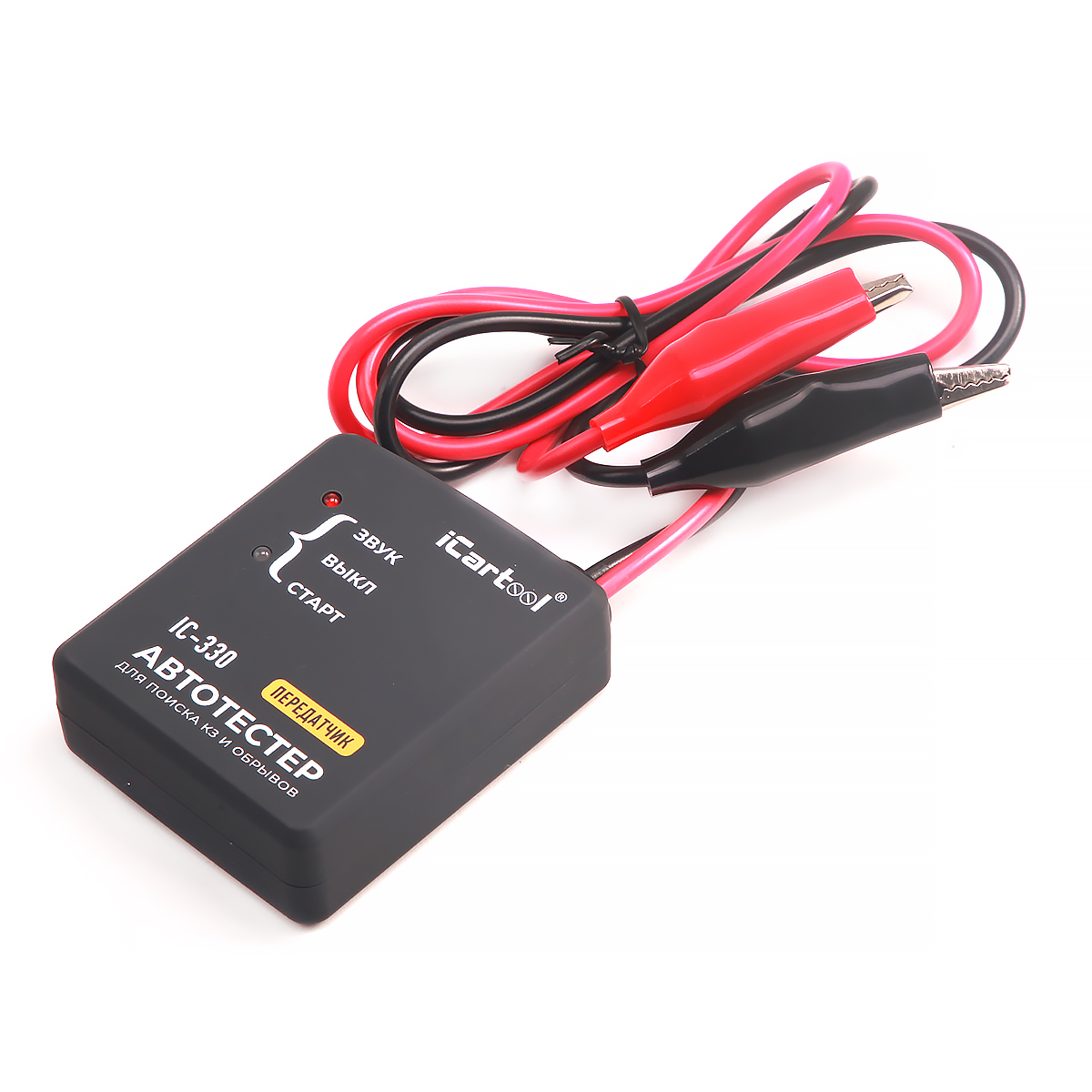

Тестер для определения коротких замыканий и обрывов цепей iCartool IC-330 - Передатчик

Передатчик

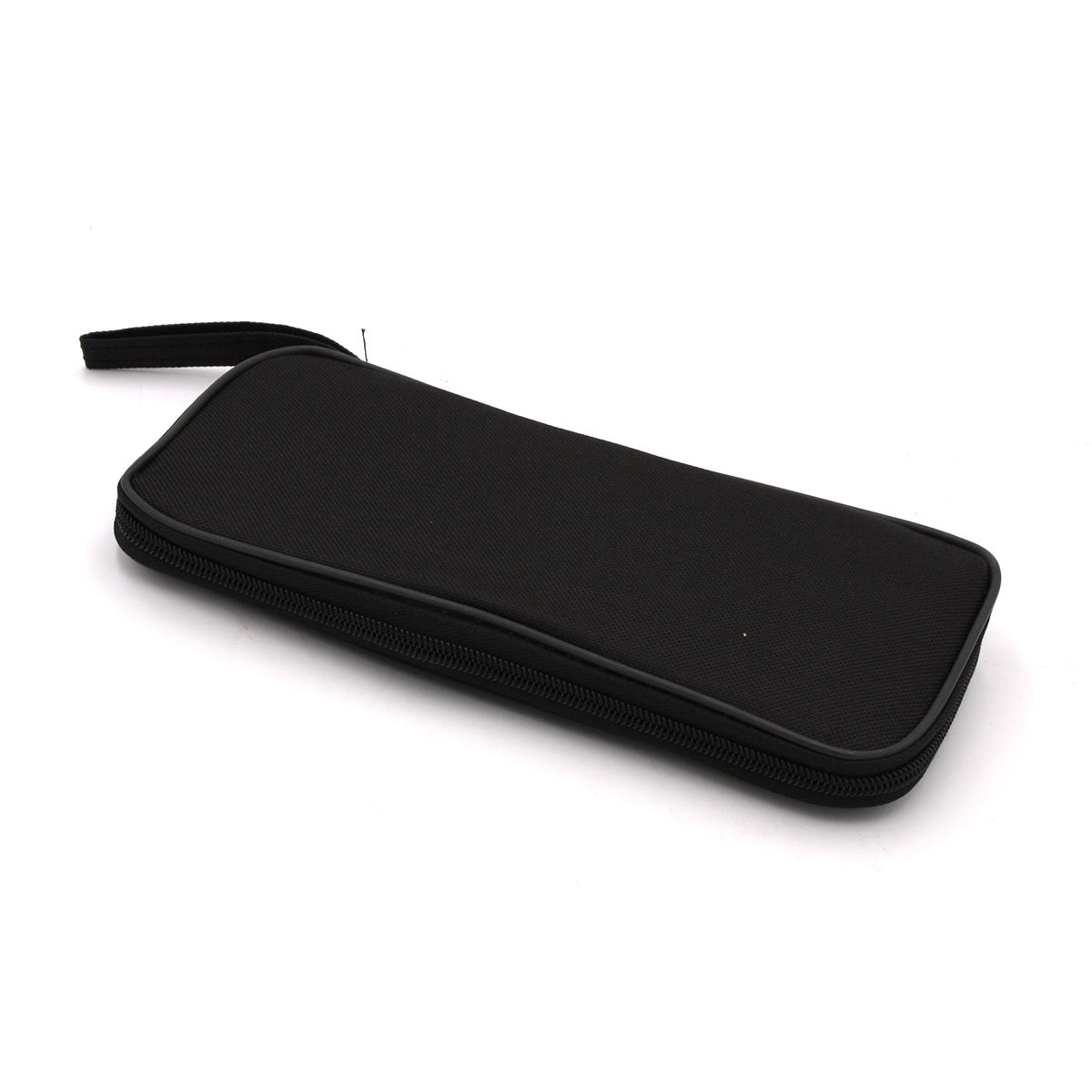

Тестер для определения коротких замыканий и обрывов цепей iCartool IC-330 - Чехол

Чехол

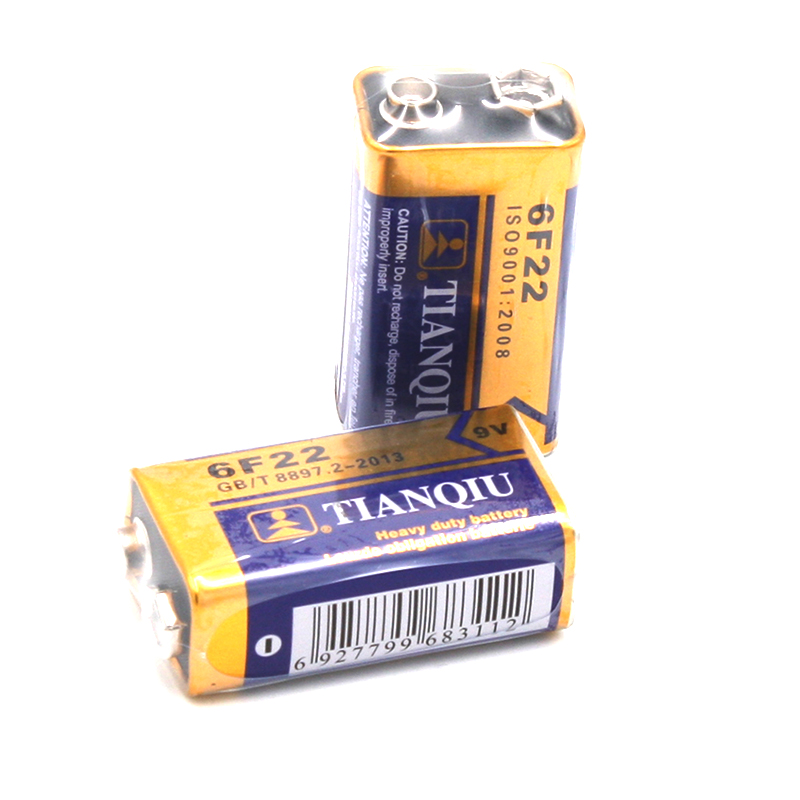

Тестер для определения коротких замыканий и обрывов цепей iCartool IC-330 - Батарейки

Батарейки

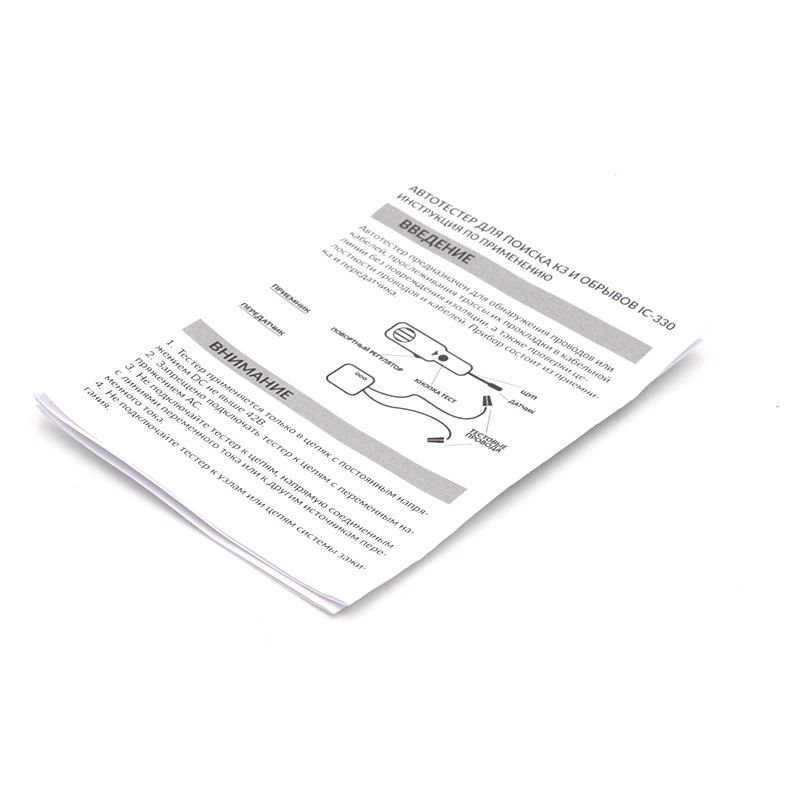

Тестер для определения коротких замыканий и обрывов цепей iCartool IC-330 - Инструкция

Инструкция

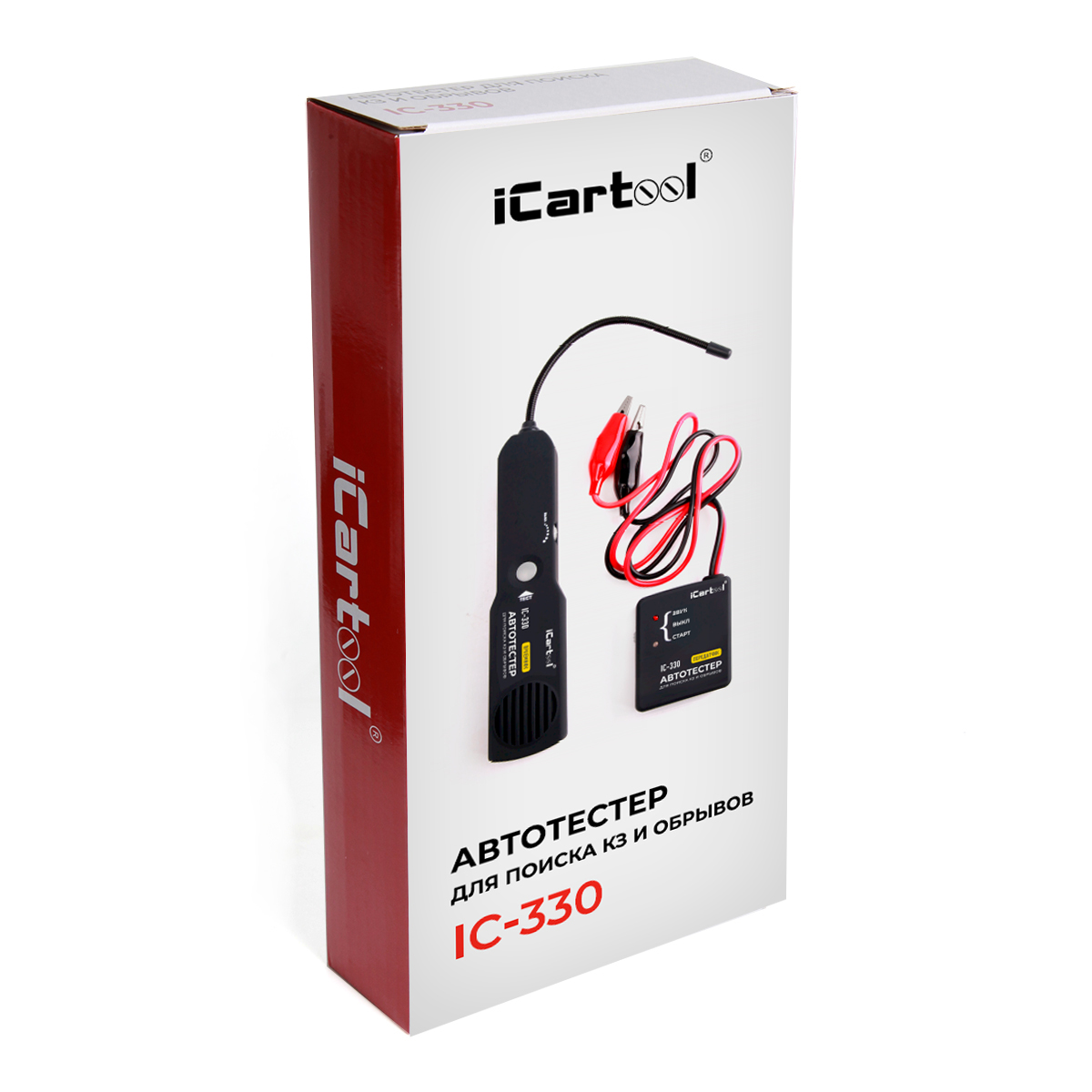

Тестер для определения коротких замыканий и обрывов цепей iCartool IC-330 - Упаковка

Упаковка

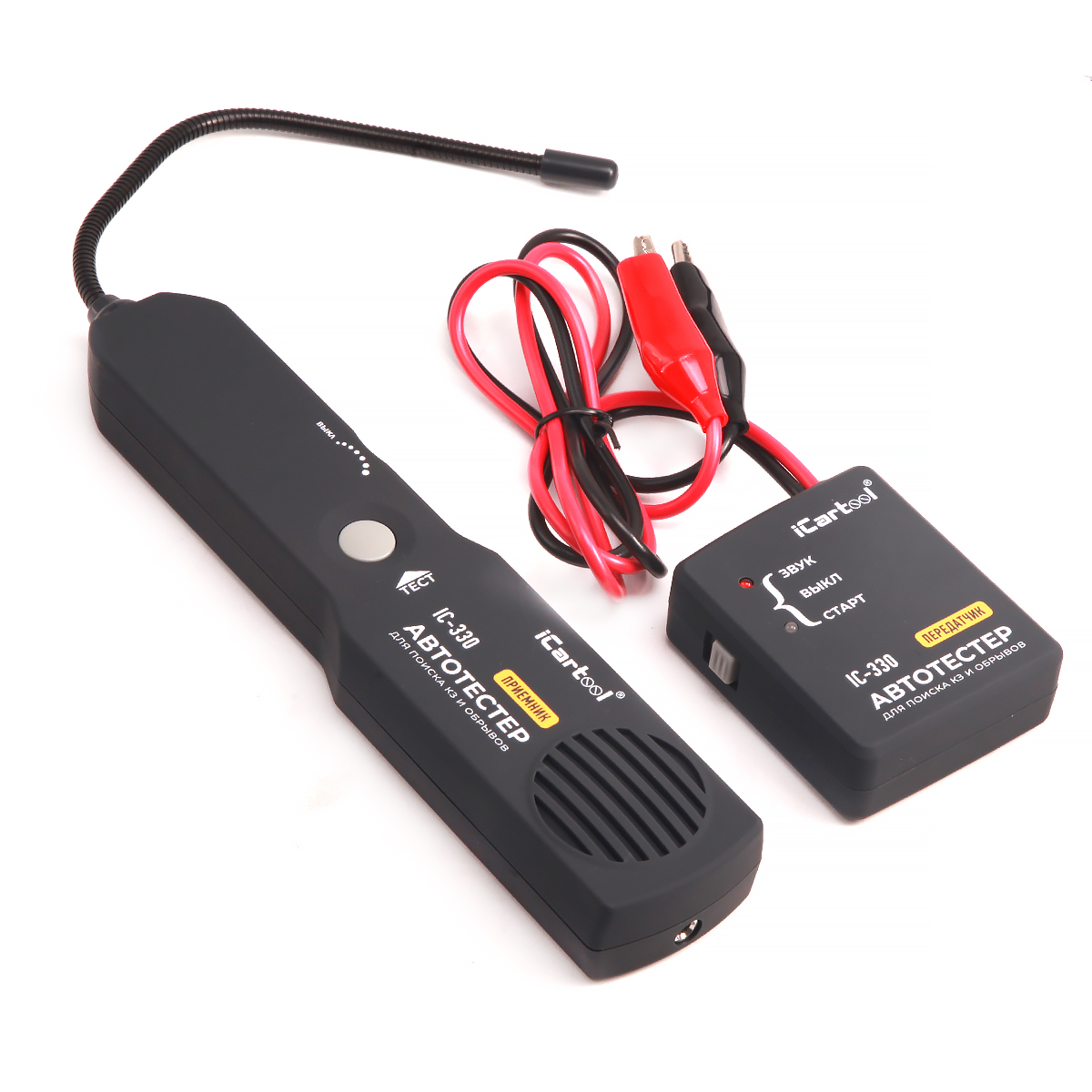

Тестер для определения коротких замыканий и обрывов цепей iCartool IC-330
