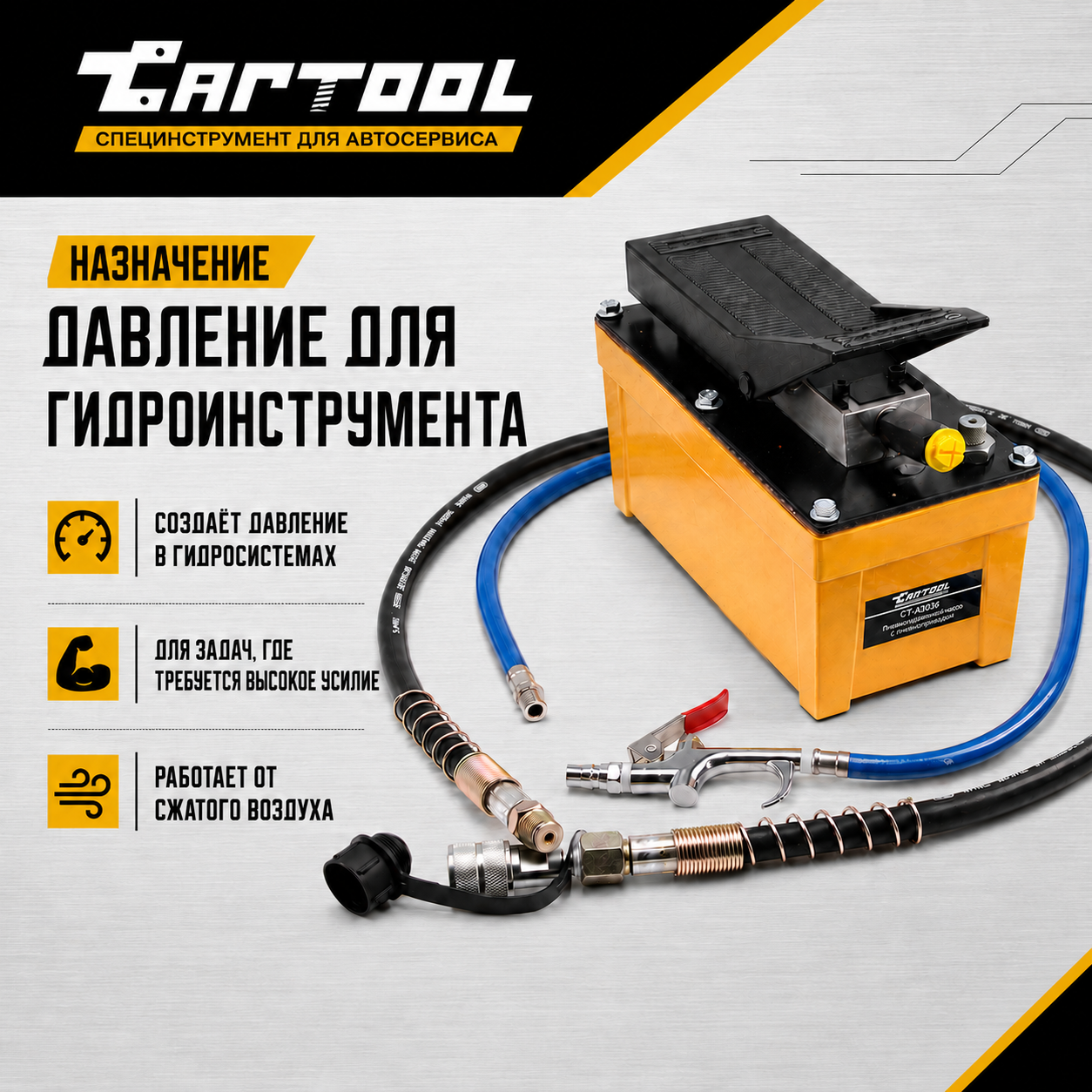

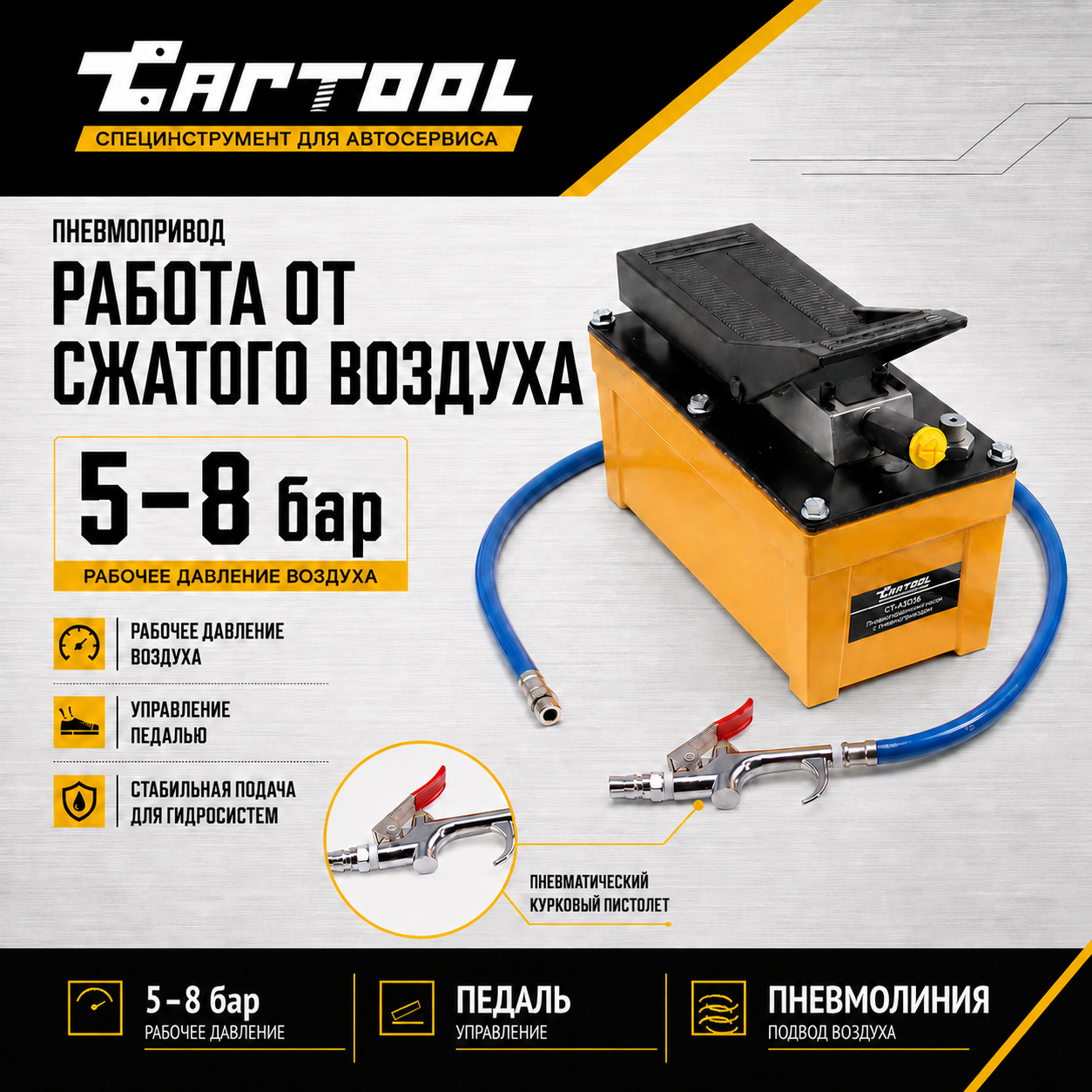

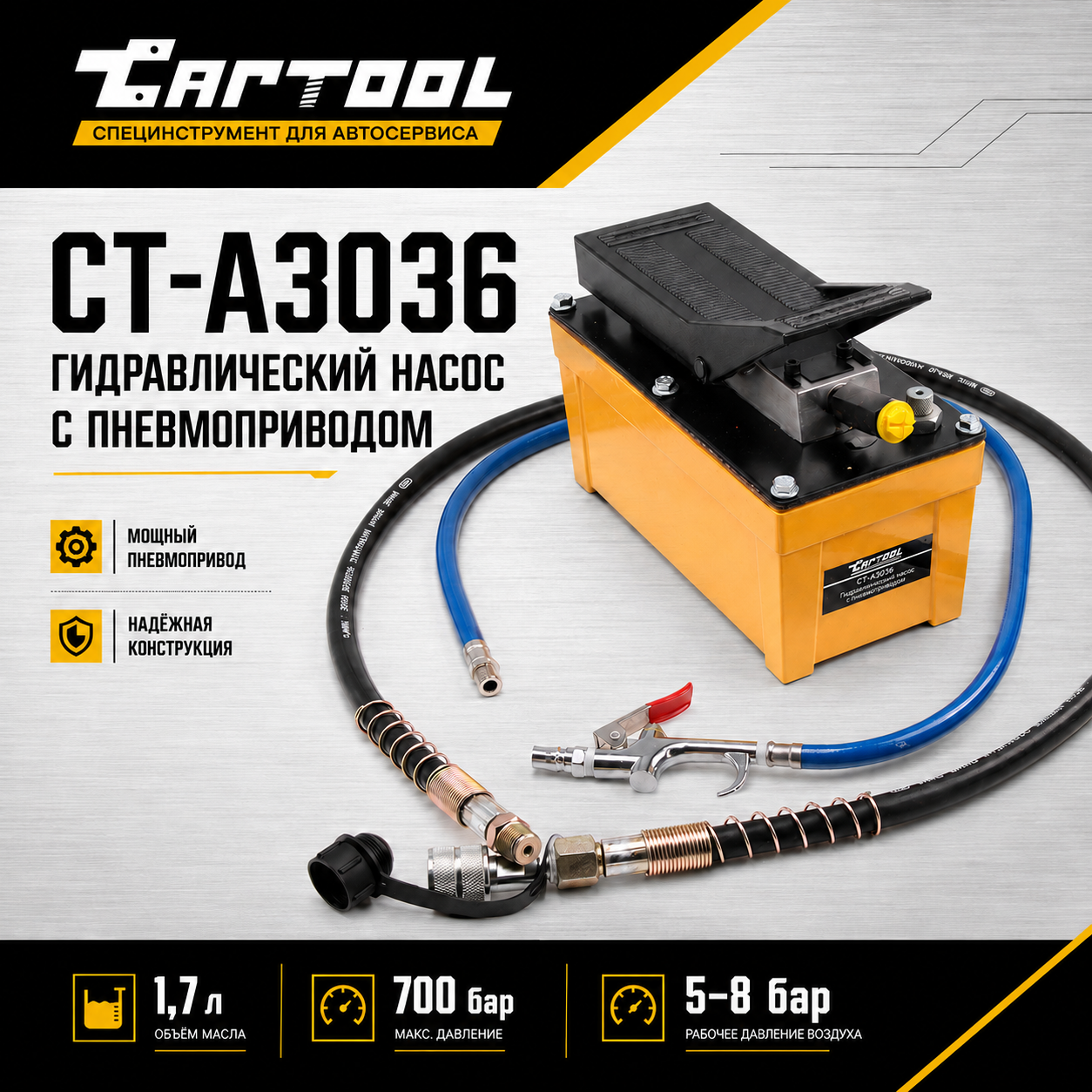

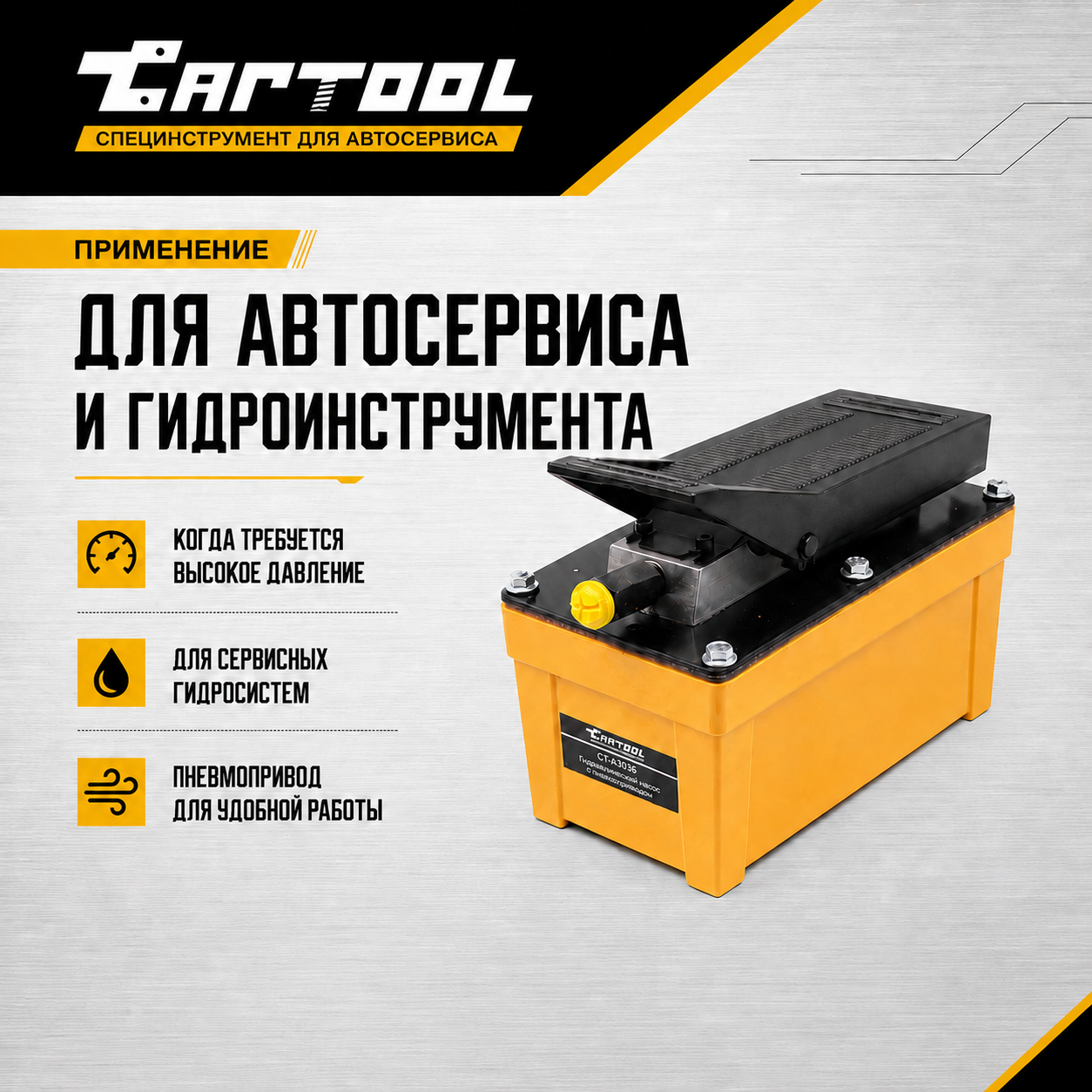

Гидравлический насос 1.7 л. с пневмоприводом Car-Tool CT-A3036 — пневмогидравлический насос с педалью: от сжатого воздуха 5–8 бар (номинал 8 бар) даёт масло под давлением до 700 бар, полезный объём 1700 см³. Пока шток идёт без нагрузки, подача 0,85 л/мин, под нагрузкой — 0,17 л/мин. Подача, удержание и сброс — одной ногой, руки остаются на оснастке.

Где пригодится

  • полые цилиндры со съёмниками — выпрессовка ступиц, подшипников, сайлентблоков;
  • гидроцилиндры при подъёме и вывешивании оборудования;
  • прессовая оснастка с большим числом одинаковых циклов;
  • пост с пневмолинией, где ручной насос качать долго.

Чем удобна модель

  • педаль на три положения — вперёд: подача, середина: давление держится, назад: масло уходит в бак;
  • 0,85 и 0,17 л/мин — шток быстро подходит к детали, а под нагрузкой давление нарастает плавно;

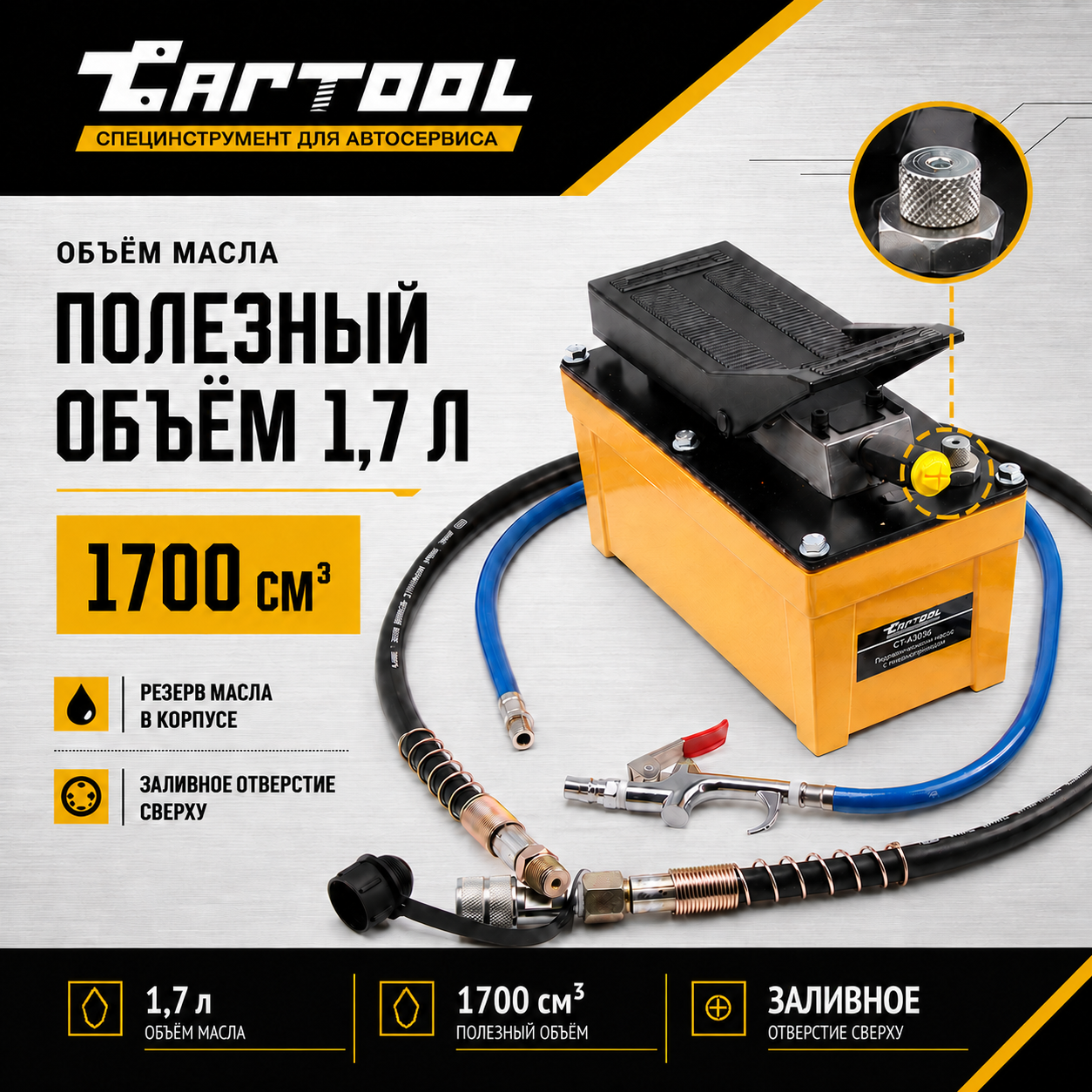

  • 1700 см³ масла — с запасом на полный ход 60-тонного CT-3460 (402 см³) и 30-тонного CT-3430 (477 см³);
  • 700 бар (700 кг/см²) на выходе — стандарт цилиндров и прессов Car-Tool;
  • 280 × 150 × 220 мм, 6,1 кг, шум 80 дБ — насос ставят на пол рядом с прессом;
  • шланг 1,5 м и воздушный рукав в комплекте — насос подключают сразу.

Какой насос взять

Пневмонасосы Car-Tool различаются запасом масла: CT-A3035 — 690 см³, корпус 370 × 180 × 190 мм; CT-A3036 — 1700 см³ (бак 1,7 л); CT-A3041 — 2300 см³; CT-A3037 — 4500 см³. Все на 700 бар. Если цилиндру на полный ход нужно больше 1700 см³, берите CT-A3041 или CT-A3037. Без компрессора — ручные CT-E1134 на 1 л, CT-E1129 на 2,5 л и CT-E1132 на 3,2 л, тоже 700 бар и с муфтой М24.

Что ещё пригодится:

  • полые цилиндры CT-3439 (20 т), CT-3430 (30 т), CT-3460 (60 т) — со штуцером «папа» М24;
  • удлинительные шланги 700 бар: CT-3037H на 1,5 м и CT-03700H на 3 м;
  • распределительный кран CT-0002R — два цилиндра от одного насоса;
  • адаптер CT-7002 — манометр в линии, в комплект насоса манометр не входит;
  • комплект муфт CT-3439A — цилиндры других марок со штуцером не М24;
  • фильтр-осушитель на входе воздуха и гидравлическое масло ISO 32.

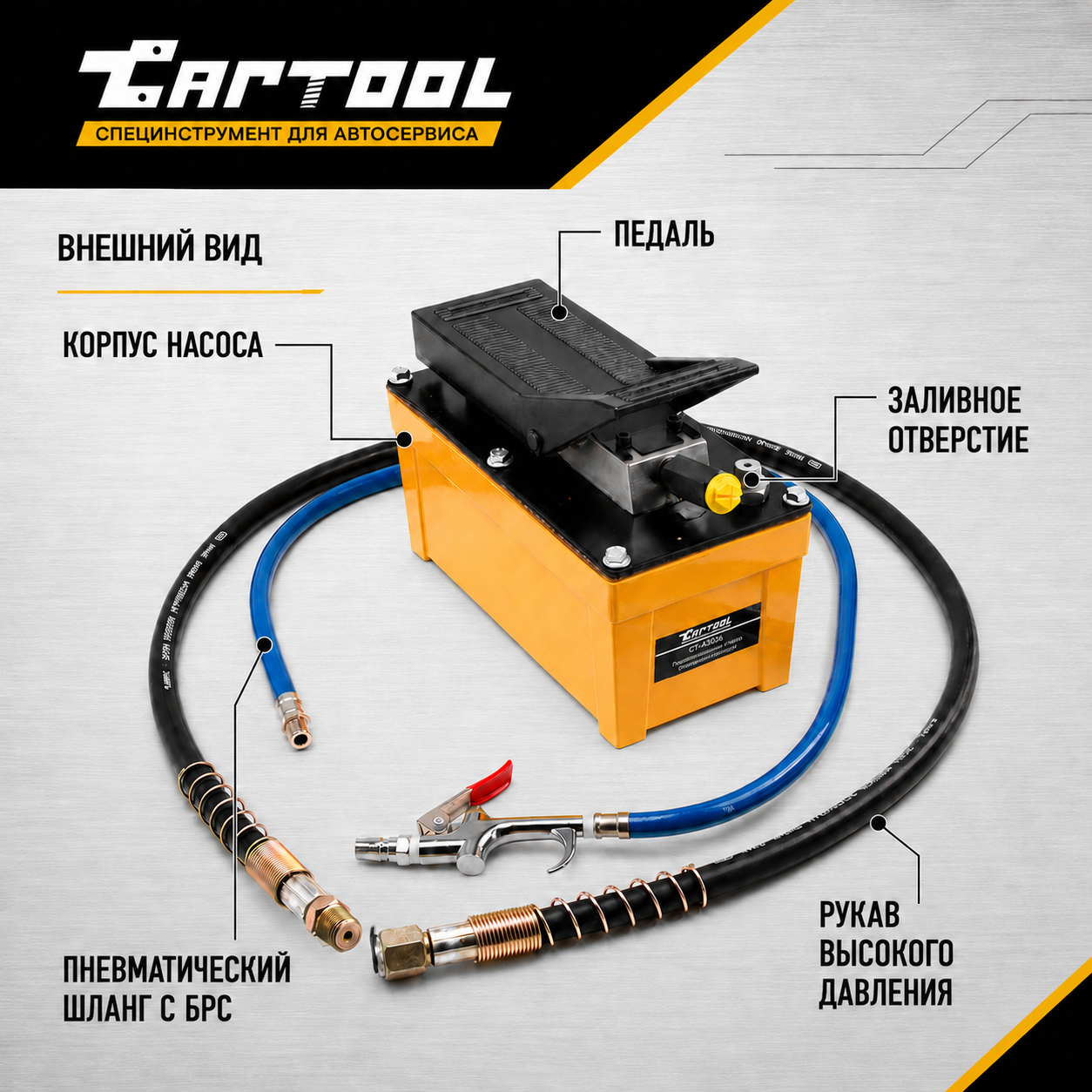

Комплект поставки

  • насос;

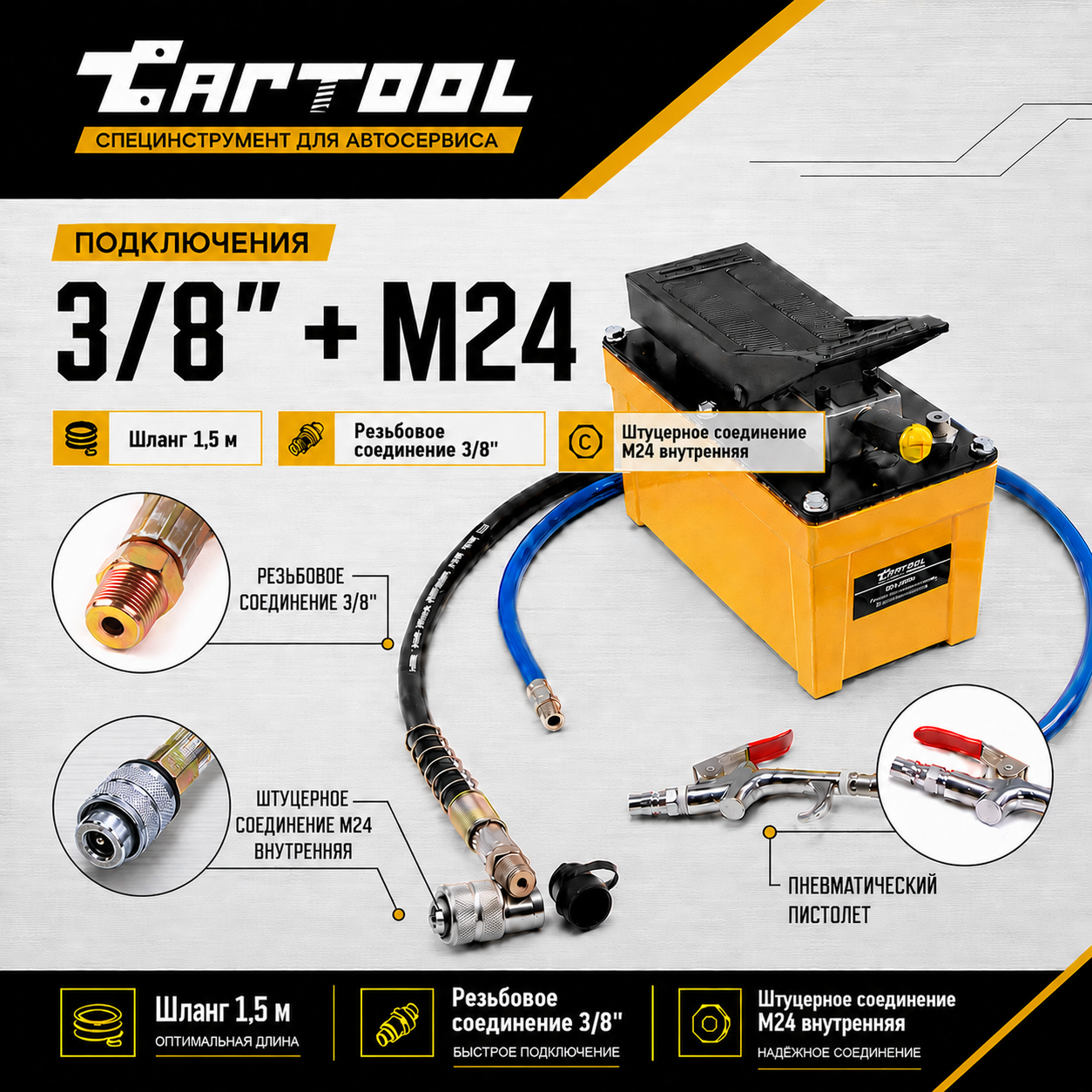

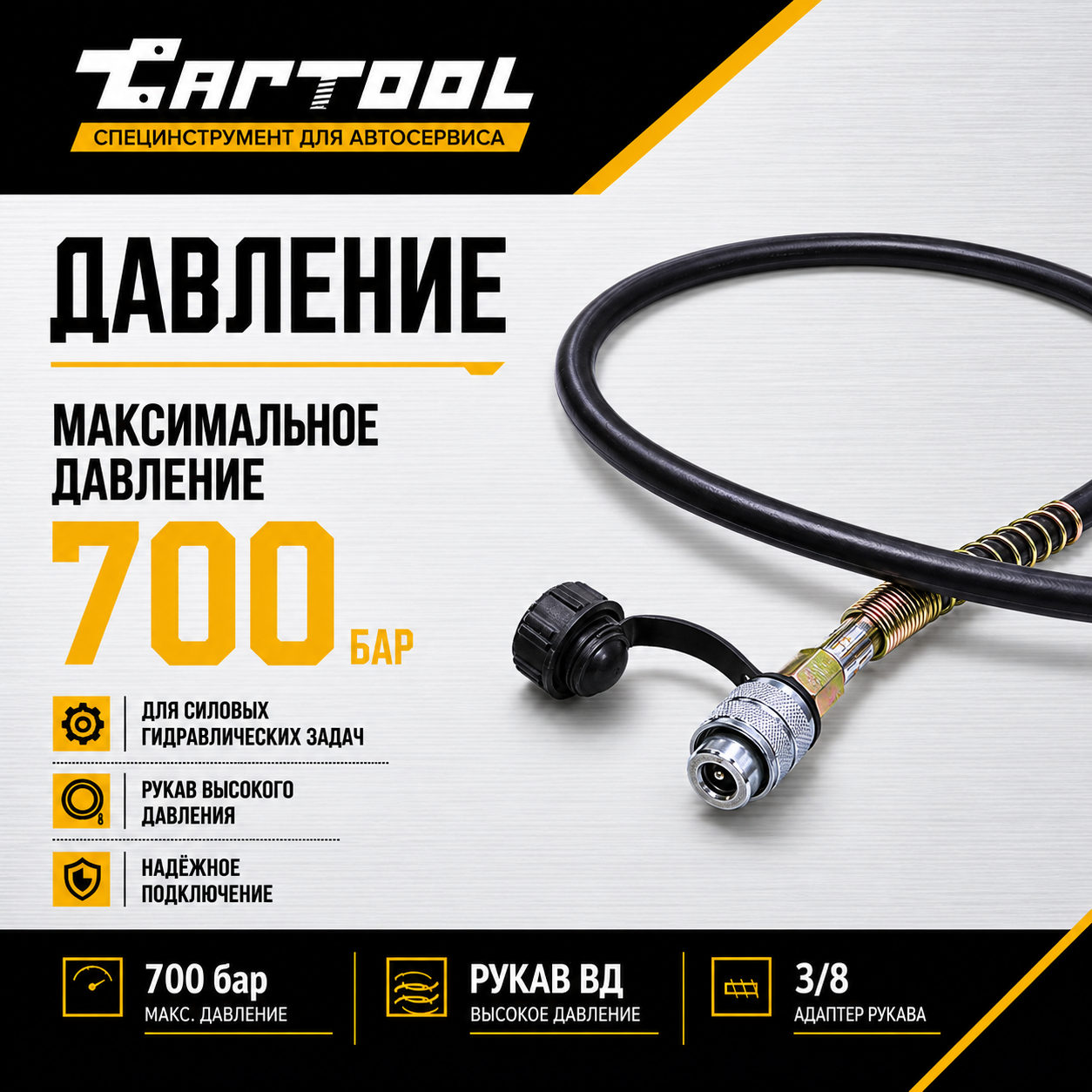

  • шланг высокого давления 1,5 м: резьба 3/8″ NPT в выход насоса, на другом конце муфта «мама» М24;
  • воздушный рукав с пусковым клапаном и быстросъёмным штекером под компрессорную линию;
  • руководство по эксплуатации.

Сравнительные характеристики гидравлических насосов Car-Tool


Наименование Пневмогидравлический насос 0,9 л.
Car-Tool CT-A3035
Гидравлический насос с пневмоприводом 1,7 л.
Car-Tool CT-A3036
Гидравлический насос с пневмоприводом 4.5 л.
Car-Tool CT-A3037
Максимальное давление (Bar) 700 700 700
рабочее давление воздуха (Бар) 8 8 8
Полезный объем масла (см3) 690 1700 4500
Длина соединительного шланга (м) 1,5 1,5 1,5
Соединительный штуцер "Мама", внутр. резьба М24 "Мама", внутр. резьба М24 "Мама", внутр. резьба М24
Размеры (см) 37 х 18 х 19 28 х 15 х 22 32 х 21 х 25

Сравнение с похожими моделями

Наименование
Гидравлический насос 1.7 л. с пневмоприводом Car-Tool CT-A3036 Гидравлический насос 1.7 л. с пневмоприводом Car-Tool CT-A3036
25 900 ₽
Максимальное давление, бар700700700700
Давление воздуха, бар885–85–8
Вход воздухарезьба 1/4" NPTрезьба 1/4" NPT, рукав с быстросъёмным штекеромбыстросъёмный штуцер, резьба 1/4"
Выход масларезьба 3/8" NPTрезьба 3/8" NPT
Полезный объём масла, см³690170023004500
Объём бака, л0,92,3
Подача без нагрузки / под нагрузкой, л/мин0,4 / 0,120,85 / 0,170,75–0,950,8 / 0,16
Длина соединительного шланга, м1,51,51,5
Соединительный штуцер"Мама", внутр. резьба М24"Мама", внутр. резьба М24"Мама", внутр. резьба М24
Управлениеножная педаль: подача, удержание, сброспедаль: подача / удержание / сброспедаль: PUMP — подача, отпущена — удержание, RELEASE — сброспедаль
Маслогидравлическое ISO 32гидравлическое ISO 32
Уровень шума, дБ80
Размеры, см37 × 18 × 1928 × 15 × 2231,5 х 17,5 х 2132 х 21 х 25
Вес, кг6,96,13,3
Гарантия24 мес.24 мес.24 мес.24 мес.

Вопросы и ответы

Какой компрессор подойдёт?

Любой, что держит в линии 8 бар. На вход поставьте фильтр-осушитель: влага и грязь из воздуха сокращают ресурс пневмомотора.

Хватит ли масла на мой цилиндр?

Хватит, если на полный ход ему нужно меньше 1700 см³. Для крупных цилиндров — CT-A3041 на 2300 см³ или CT-A3037 на 4500 см³.

Чем CT-A3036 отличается от CT-A3035?

Запасом масла и корпусом. У CT-A3035 690 см³ и 370 × 180 × 190 мм, у CT-A3036 — 1700 см³ и 280 × 150 × 220 мм. Давление у обоих 700 бар, шланг 1,5 м.

Компрессора нет — что выбрать?

Ручной насос: CT-E1134 на 1 л, CT-E1129 на 2,5 л или CT-E1132 на 3,2 л. Все создают 700 бар и идут с той же муфтой М24.

Как подключить насос?

Шланг вверните резьбой 3/8″ в выход насоса, муфту «мама» М24 наверните на штуцер цилиндра до упора. Воздушный рукав вкрутите в порт 1/4″ на насосе и подключите штекером к линии.

Как сбросить давление?

Нажмите на заднюю часть педали: масло уйдёт в бак, и шток цилиндра вернётся.

Можно ли держать давление без подачи?

Да. Педаль в среднем положении — давление в линии сохраняется.

Как работать безопасно?

Не поднимайтесь выше 700 бар и держите в линии манометр через адаптер CT-7002. Воздух подавайте через фильтр-осушитель, в бак заливайте только гидравлическое масло.

Подойдёт ли цилиндр другой марки?

Да, если он рассчитан на 700 бар. Если штуцер у него не М24, поставьте комплект муфт CT-3439A.

Какое масло заливать?

Гидравлическое, например ISO 32. Тормозная жидкость, моторное, трансмиссионное и турбинное масло не подходят.

Какая гарантия?

24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
