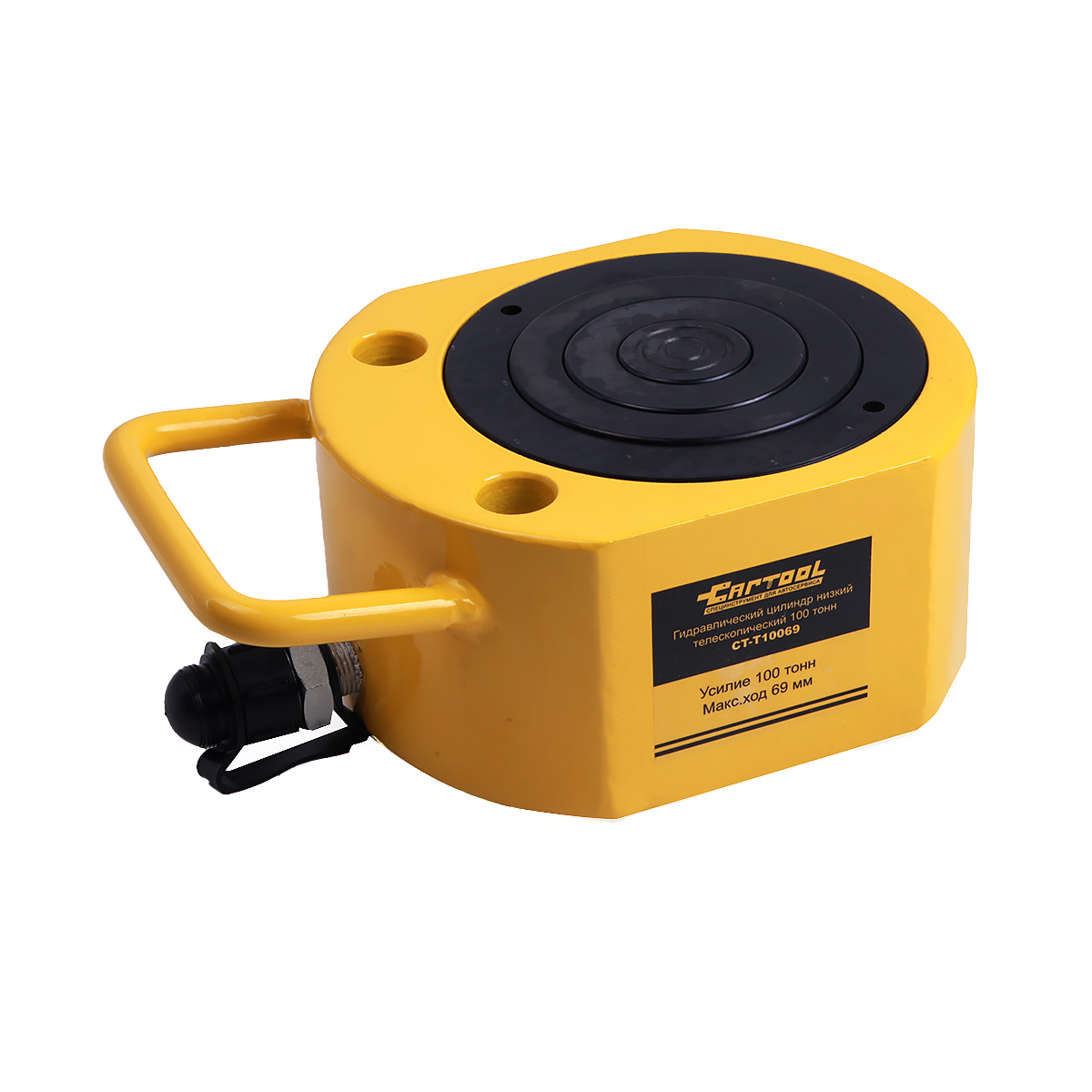

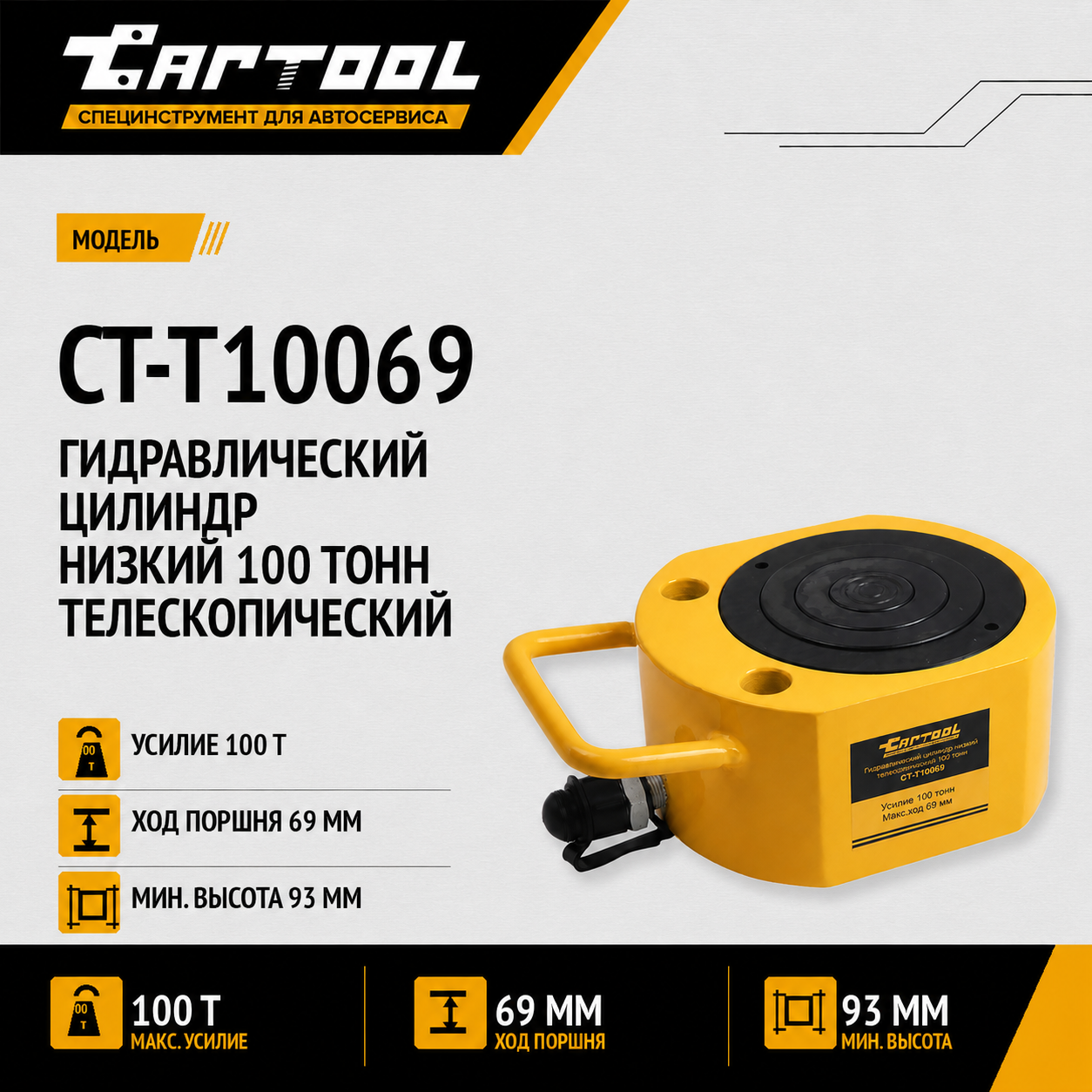

CT-T10069 Гидравлический цилиндр низкий, телескопический 100т. Car-Tool - гидравлический цилиндр для подъёма тяжёлой техники, металлоконструкций и промышленного оборудования при работах в ограниченном по высоте пространстве. Минимальная габаритная высота 93 мм и телескопическая конструкция позволяют получить ход штока 69 мм при компактных размерах 188 × 160 мм.
Цилиндр рассчитан на максимальное усилие 100 тонн и рабочее давление до 700 бар. Конструкция одностороннего действия с гравитационным возвратом штока применяется с отдельным гидравлическим насосом и подходит для монтажных, ремонтных и сервисных операций, где требуется контролируемое силовое воздействие.
Корпус из закалённой стали, плоская опорная поверхность и герметичная гидравлическая система помогают использовать цилиндр при подъёме, выравнивании и удержании тяжёлых узлов. Объём масла составляет 418 см³.
Преимущества
- Минимальная высота 93 мм удобна для работы в местах с ограниченным доступом
-

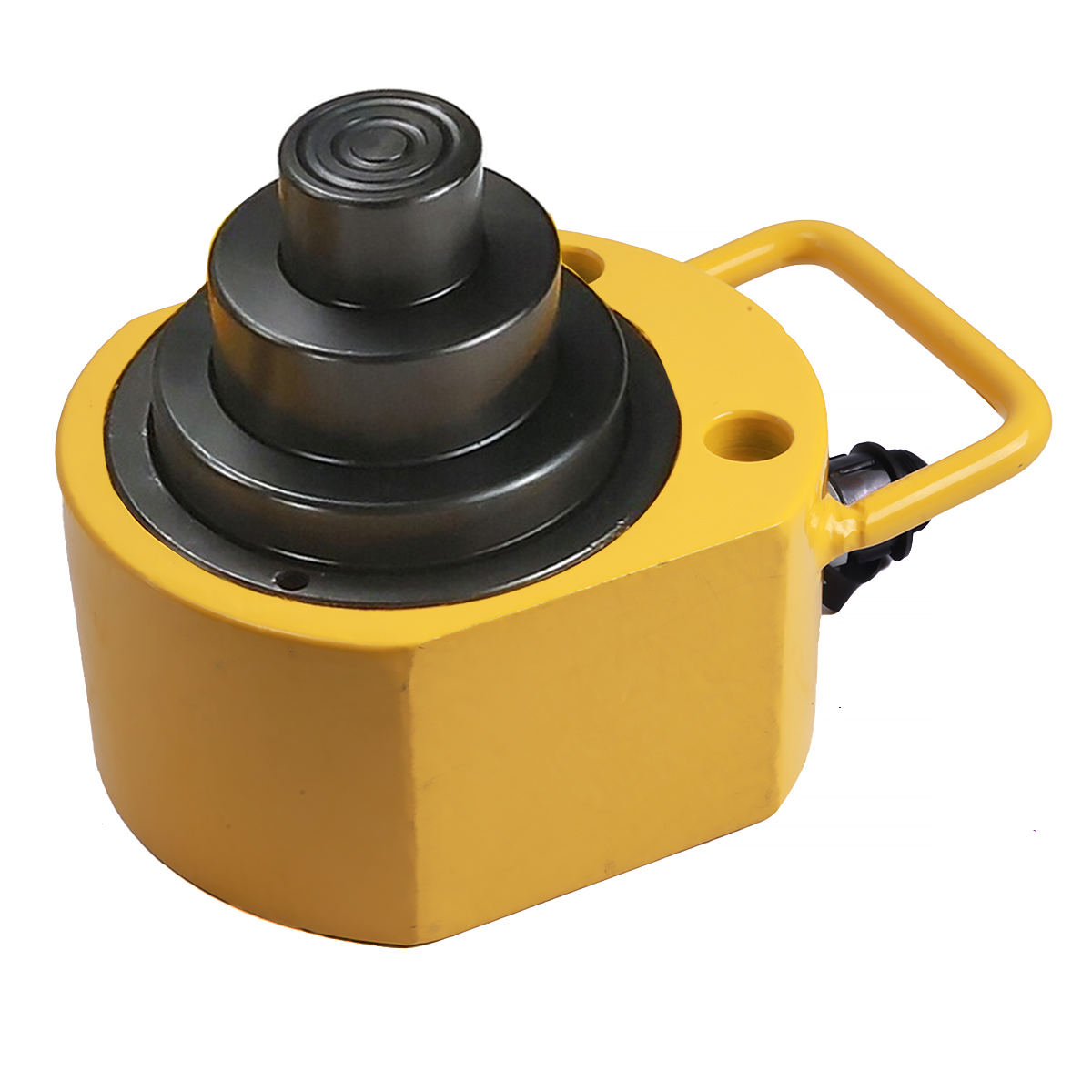

Телескопический шток обеспечивает увеличенный рабочий ход без значительного роста габаритов корпуса
- Усилие 100 тонн позволяет работать с тяжёлой техникой, металлоконструкциями и промышленным оборудованием
- Односторонняя гидравлическая схема с гравитационным возвратом упрощает эксплуатацию
- Подключение к гидравлическим насосам с давлением до 700 бар позволяет использовать цилиндр в составе сервисного или промышленного гидравлического оборудования
- Плоская опорная поверхность помогает устойчиво установить цилиндр на рабочей площадке
Применяемость

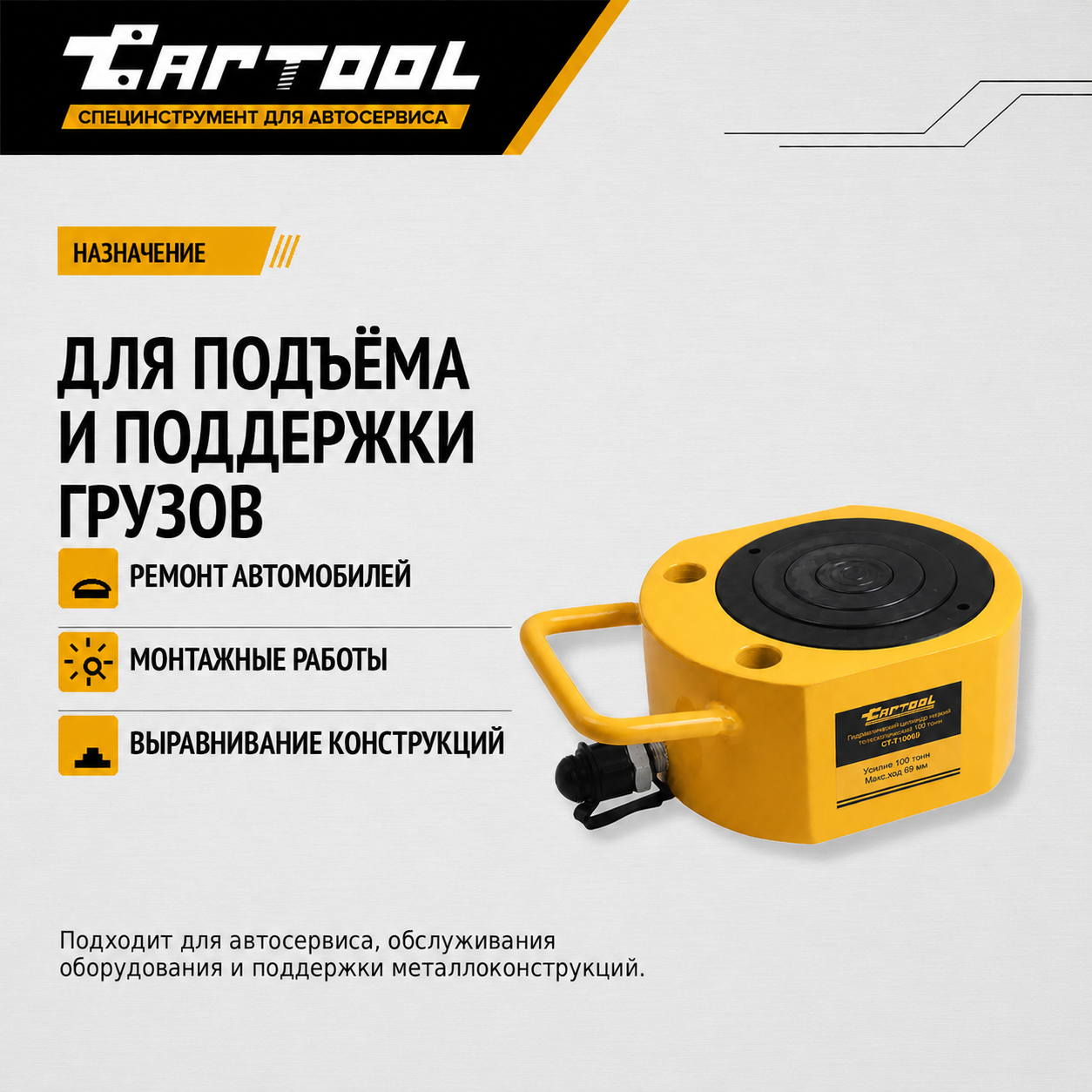

Цилиндр применяется для строительных и монтажных работ, ремонта автомобилей и тяжёлой техники, обслуживания технологического оборудования, демонтажа металлоконструкций, выравнивания конструктивных элементов, а также для задач в автосервисах, на производственных участках и в аварийно-спасательных службах.
Рабочие условия и совместимость
- максимальное усилие - 100 т;

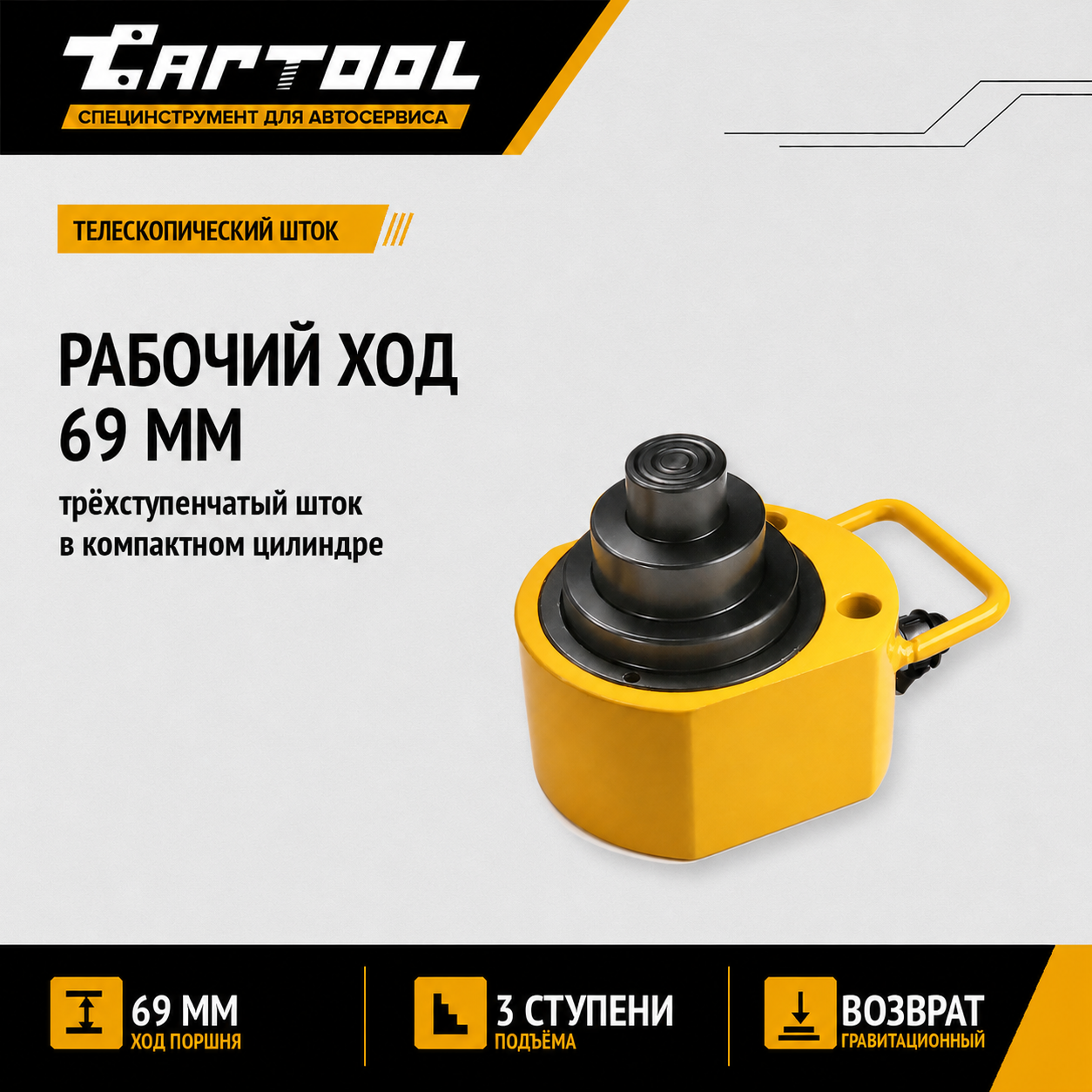

- ход штока общий - 69 мм;

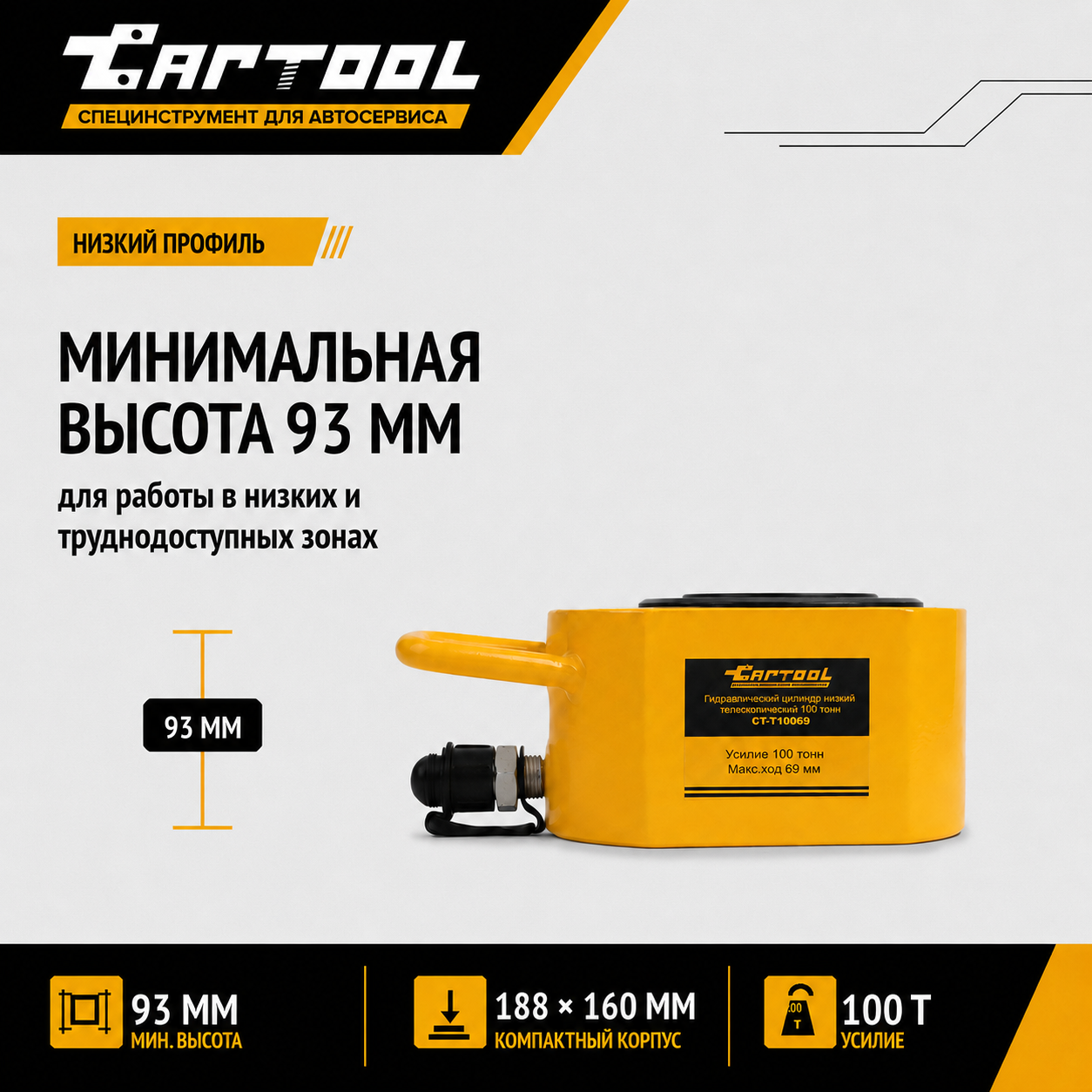

- минимальная габаритная высота - 93 мм;
- максимальное рабочее давление - 700 бар;
- объём масла - 418 см³;
- тип возвратного механизма - гравитационный;
- эксплуатация допускается на твёрдой ровной поверхности без превышения номинальной грузоподъёмности.
Сравнительные характеристики гидроцилиндров Cartool
|
Наименование
|
Гидравлический цилиндр низкий, телескопический 20т.
Car-Tool CT-T1025
|
Гидравлический цилиндр низкий, телескопический 30т.
Car-Tool CT-T3054
|
Гидравлический цилиндр низкий, телескопический 50т.
Car-Tool CT-T5066
|
Гидравлический цилиндр низкий, телескопический 100т.
Car-Tool CT-T10069
|
|
Усилие (тонн)
|
20
|
30
|
50
|
100
|
|
Высота подъема (мм)
|
27
|
54
|
66
|
69
|
|
Объем масла (см3)
|
51
|
123
|
188
|
418
|
|

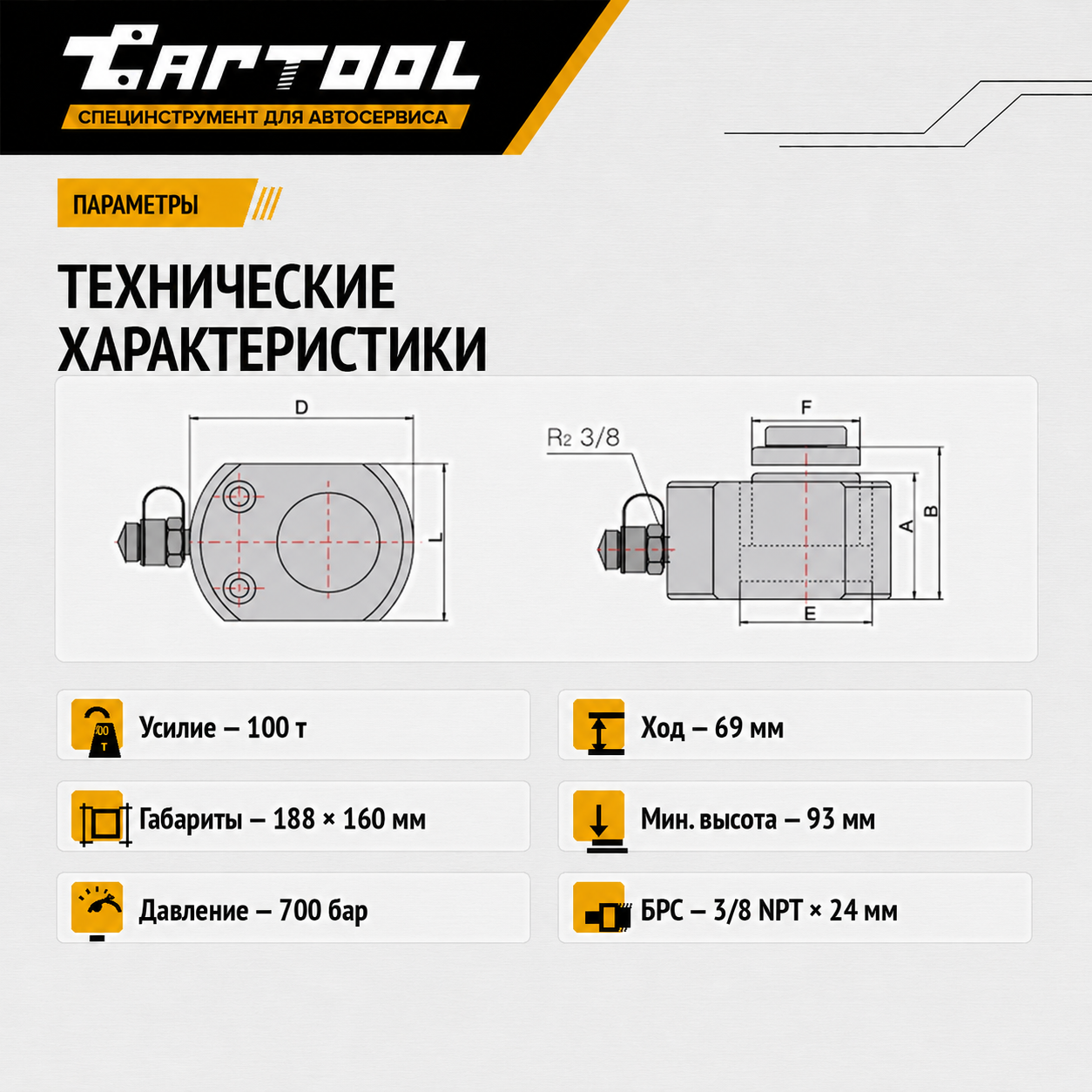

A (мм)
|
57
|
64
|
74
|
93
|
|
B (мм)
|
84
|
118
|
140
|
162
|
|
D х L (мм)
|
99 х 76
|
123 х 98
|
148 х 120
|
188 х 160
|
|
E (мм)
|
35
60
|
30
50
75
|
30
50
75
|
245
75
135
|
|
F (мм)
|
31
50
|
26
46
64
|
26
46
34
|
38
69
100
|
|
Вес (кг.)
|
2,7
|
4,7
|
7,9
|
16,9
|
|

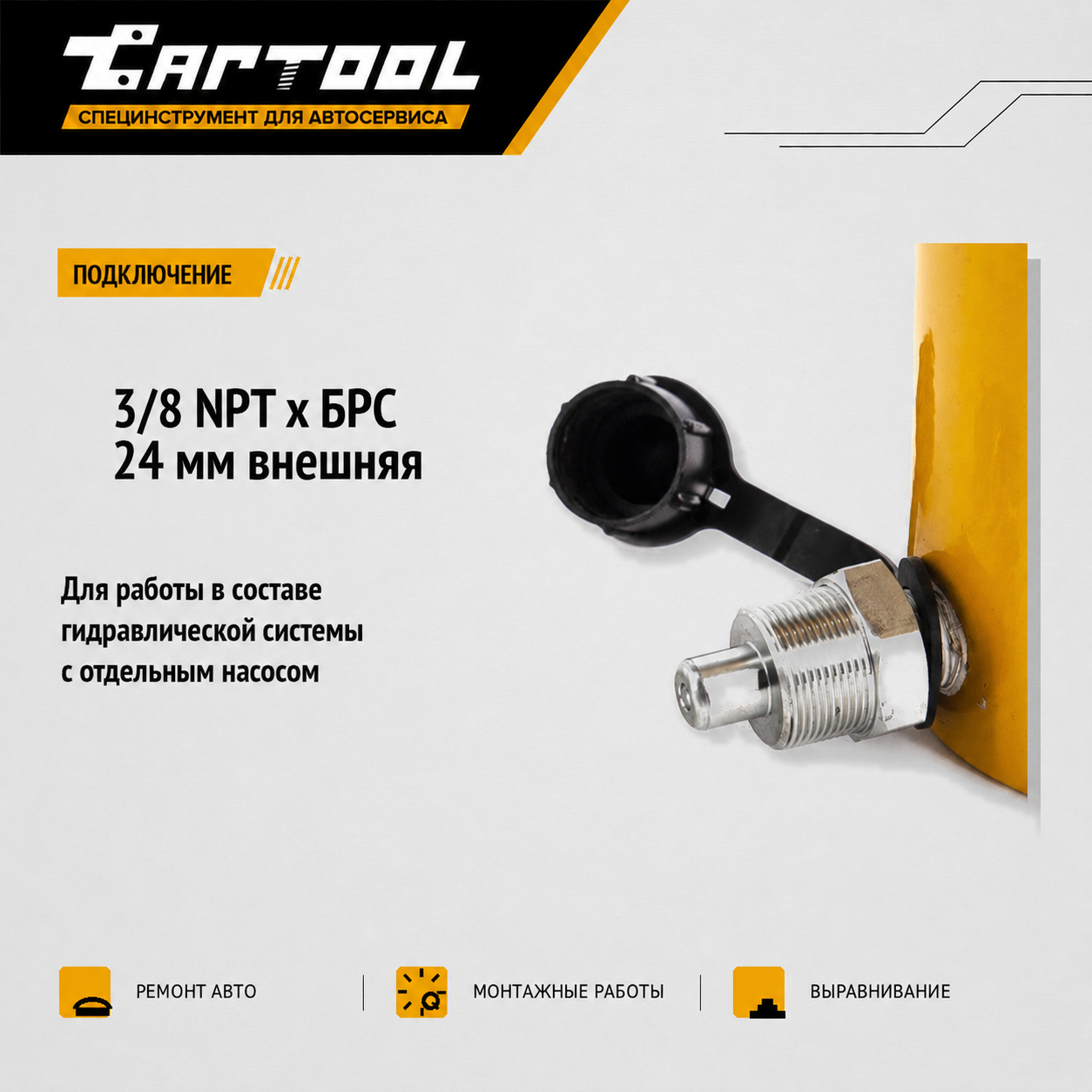

Соединительный штуцер
|
"Папа", внеш. Резьба М24
|
"Папа", внеш. Резьба М24
|
"Папа", внеш. Резьба М24
|
"Папа", внеш. Резьба М24
|
|

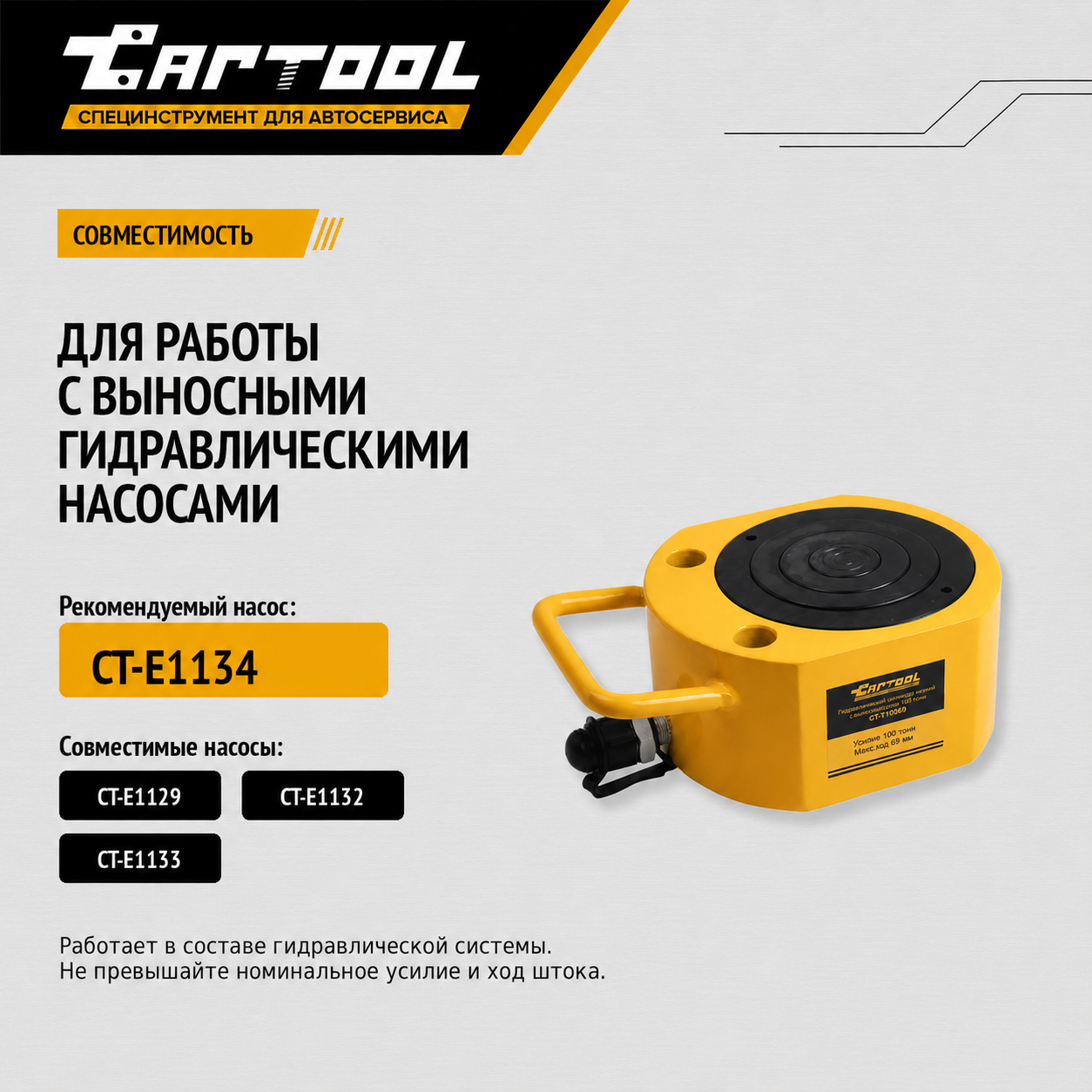

Рекомендуемый насос
|
CT-E1131
|
CT-E1131
|
CT-E1131
|
CT-E1134
|
|
Совместимые наосы
|
CT-E1134; CT-E1129
CT-E1132; CT-E1133
|
CT-E1134; CT-E1129
CT-E1132; CT-E1133
|
CT-E1134; CT-E1129
CT-E1132; CT-E1133
|
CT-E1129
CT-E1132; CT-E1133
|
