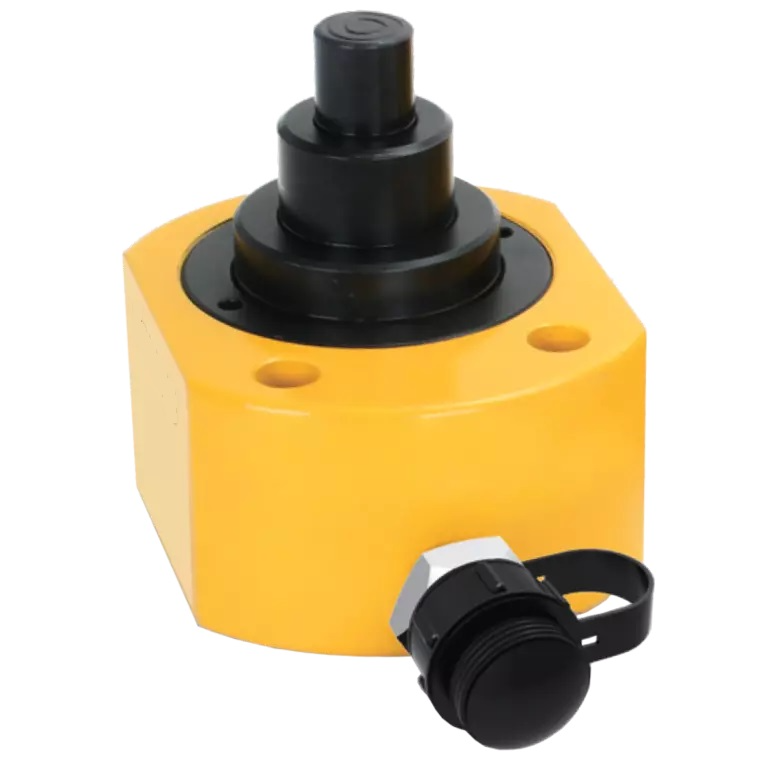

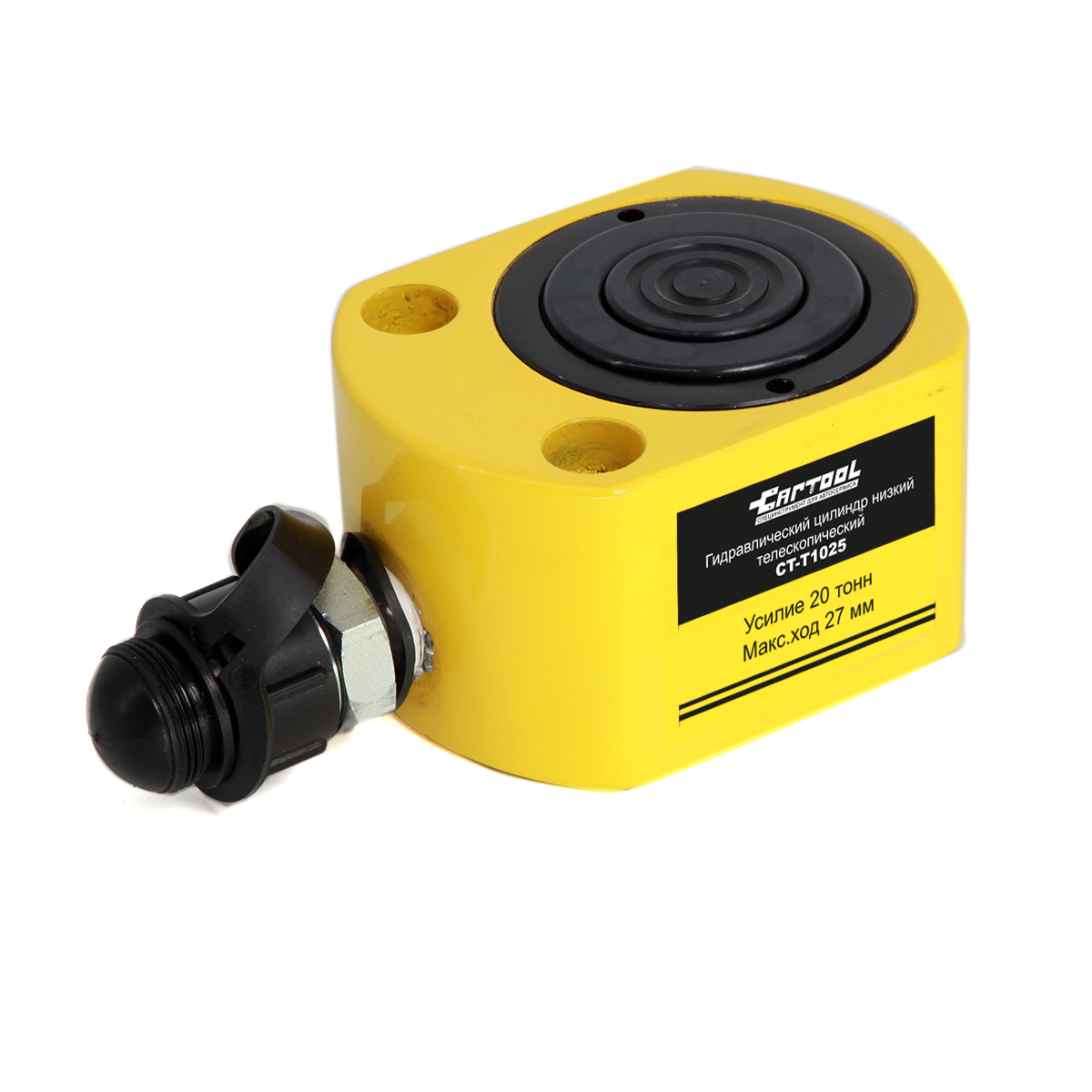

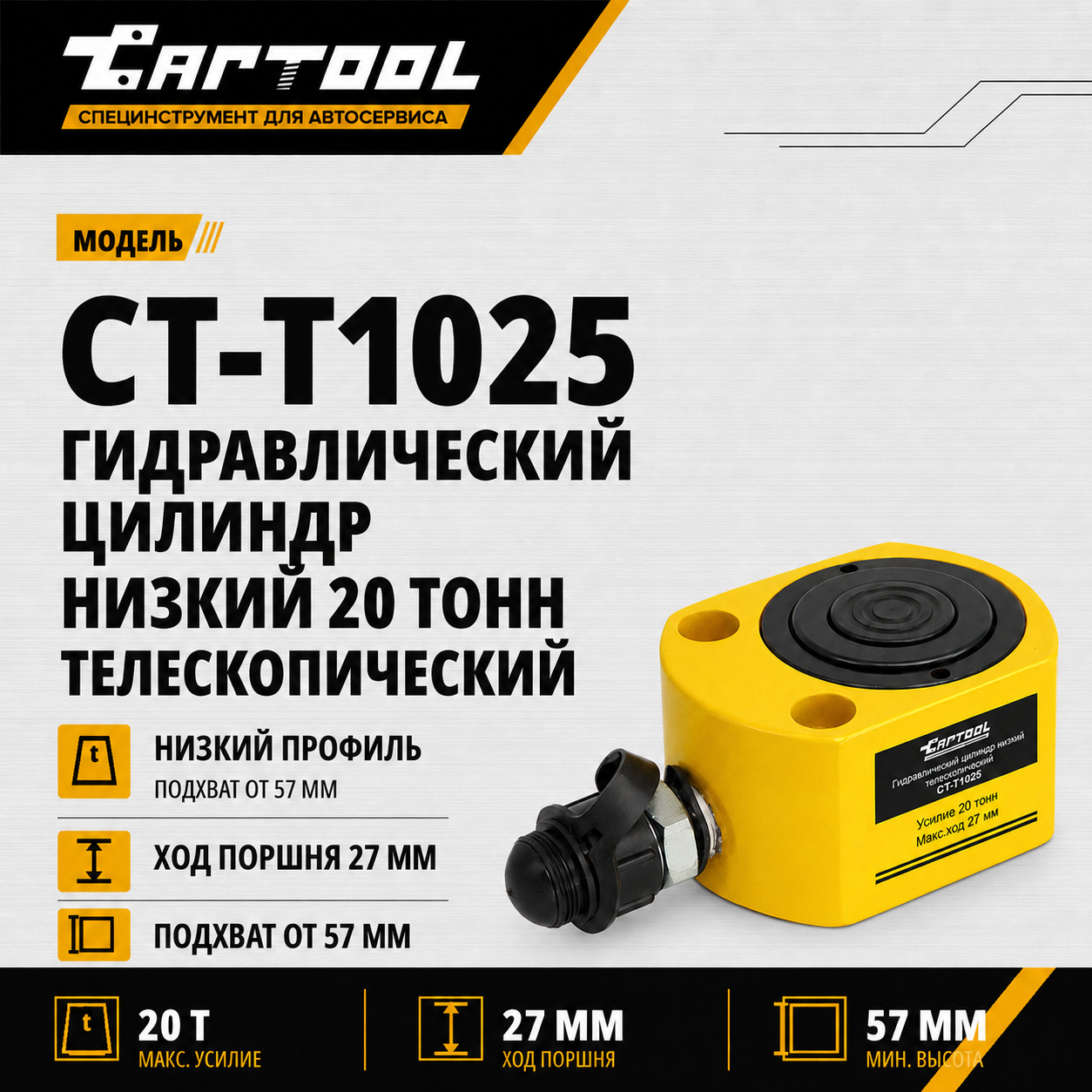

Гидравлический цилиндр низкий, телескопический 20т. Car-Tool CT-T1025 — самый низкий из телескопических цилиндров Car-Tool: две выдвижные ступени поднимают верх штока на 27 мм — с 57 до 84 мм. Корпус 99 × 76 мм, масса 2,7 кг, давление 700 бар; полные 20 тонн цилиндр даёт на первой, широкой ступени, на второй — меньше.

Где пригодится

  • подъём узлов и оборудования, когда под опорной точкой мало места;
  • выверка оборудования при монтаже;
  • подпор металлоконструкций при сборке, выравнивание конструкций;
  • подъём агрегатов в тесных местах при ремонте автомобилей и технологического оборудования.

Чем удобна модель

  • 57 мм в сложенном виде — заходит в узкую щель;

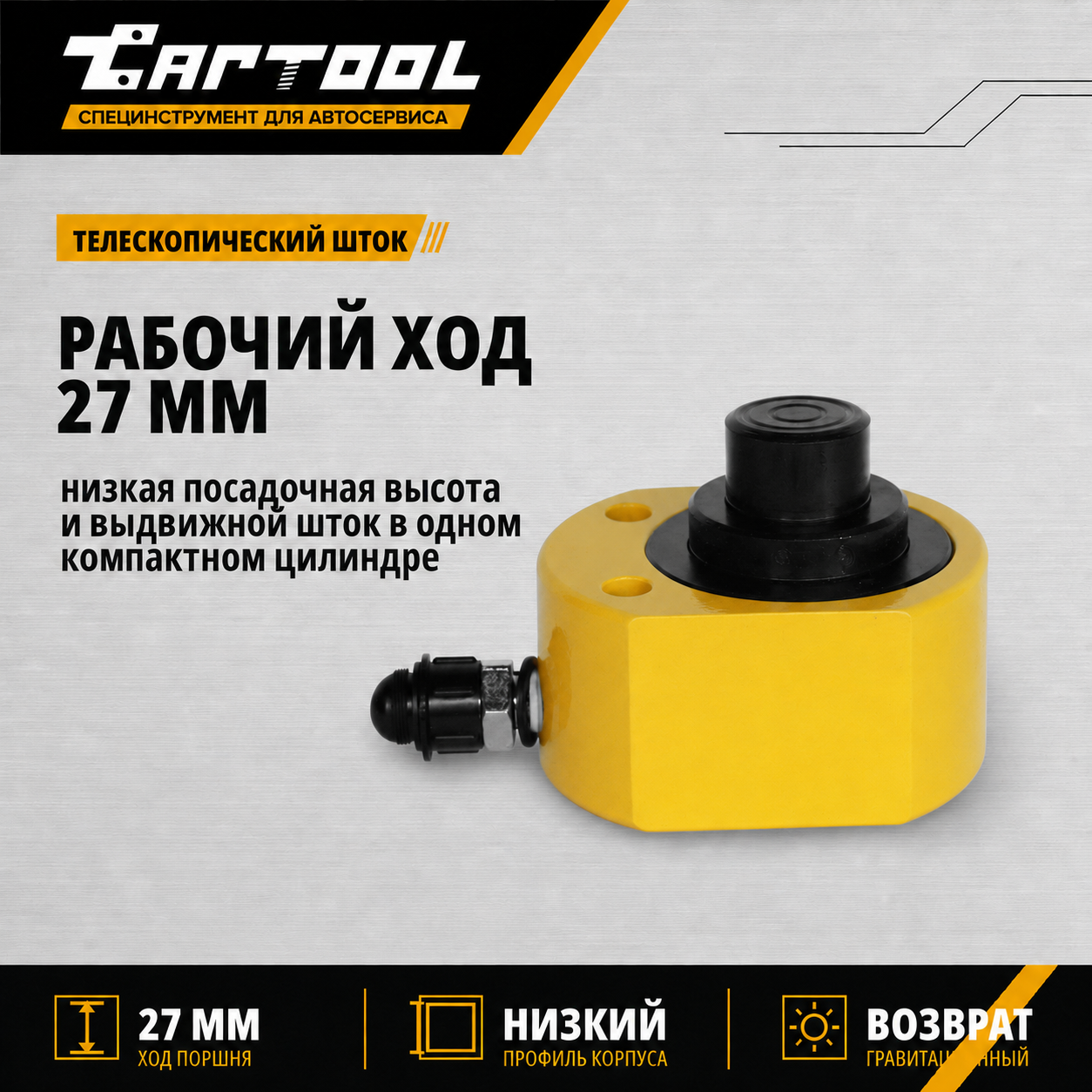

  • ход 27 мм — почти втрое больше, чем у низкого CT-T1011, хотя цилиндр выше всего на 9 мм;
  • возврат под нагрузкой — при открытом сливном клапане насоса шток опускает вес груза, без груза ступени вдавливают рукой; пружины нет;
  • 51 см³ масла на полный ход, 700 бар — подходят ручные насосы Car-Tool;
  • 2,7 кг — цилиндр легко носить и ставить.

Какой насос взять

Рекомендуем ручной CT-E1131 на 0,6 л и 700 бар — шланг 1,2 м с муфтой «мама» М24 лежит в его коробке. Подходят и CT-E1134 (1 л), CT-E1129 (2,5 л), CT-E1132 (3,2 л), а также CT-E1133. Остальная телескопическая линейка: CT-T3054 — 30 т, ход 54 мм, высота 64 мм; CT-T5066 — 50 т, ход 66 мм, высота 74 мм; CT-T10069 — 100 т, ход 69 мм.

Что ещё пригодится:

  • шланги-удлинители на 700 бар, 3/8″ × М24: CT-3037H длиной 1,5 м и CT-03700H длиной 3 м — насос стоит в стороне от груза;
  • набор муфт «мама» + «папа» 3/8″ CT-3439A — переход на насосы и шланги других производителей;
  • тройник под манометр CT-7002 (3/8″ × 3/8″ × М14×1,5) — давление в линии на виду во время подъёма.

Комплект поставки

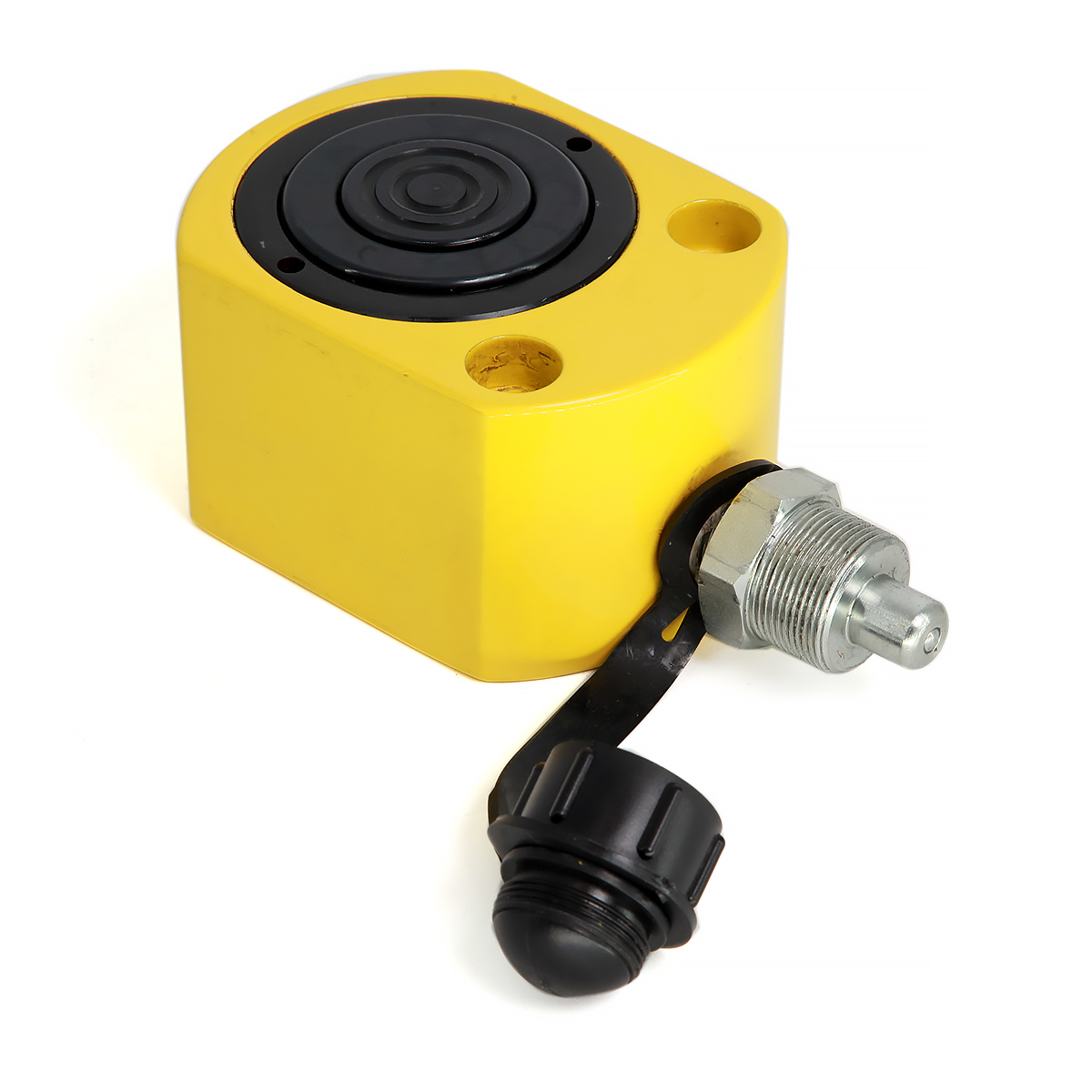

  • цилиндр со штуцером «папа» М24 (БРС 3/8″, наружная резьба) и защитным колпачком;
  • насос и шланг покупаются отдельно.

Сравнительные характеристики гидроцилиндров Car-Tool

Наименование
Гидравлический цилиндр низкий, телескопический 20т. Car-Tool CT-T1025 Гидравлический цилиндр низкий, телескопический 20т. Car-Tool CT-T1025
9 490 ₽
Усилие, т203050100
Число ступеней2333
Усилие по ступеняммаксимальное на первой ступенимаксимальное на первой ступенимаксимальное на первой ступенина второй и третьей ступени меньше
Полный ход штока, мм27546669
Рабочее давление, бар700700700700
Тип действияодностороннее, возврат штока под нагрузкойодностороннее, возврат штока под нагрузкойодностороннее, возврат штока под нагрузкойодностороннее, возврат штока под нагрузкой
Объём масла, см³51123188418

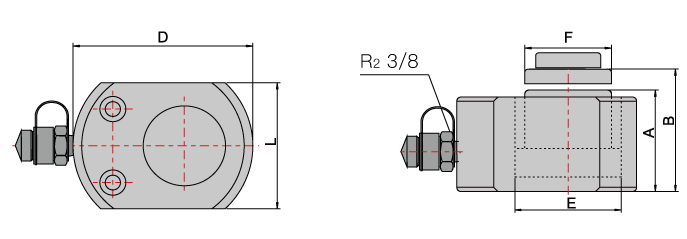

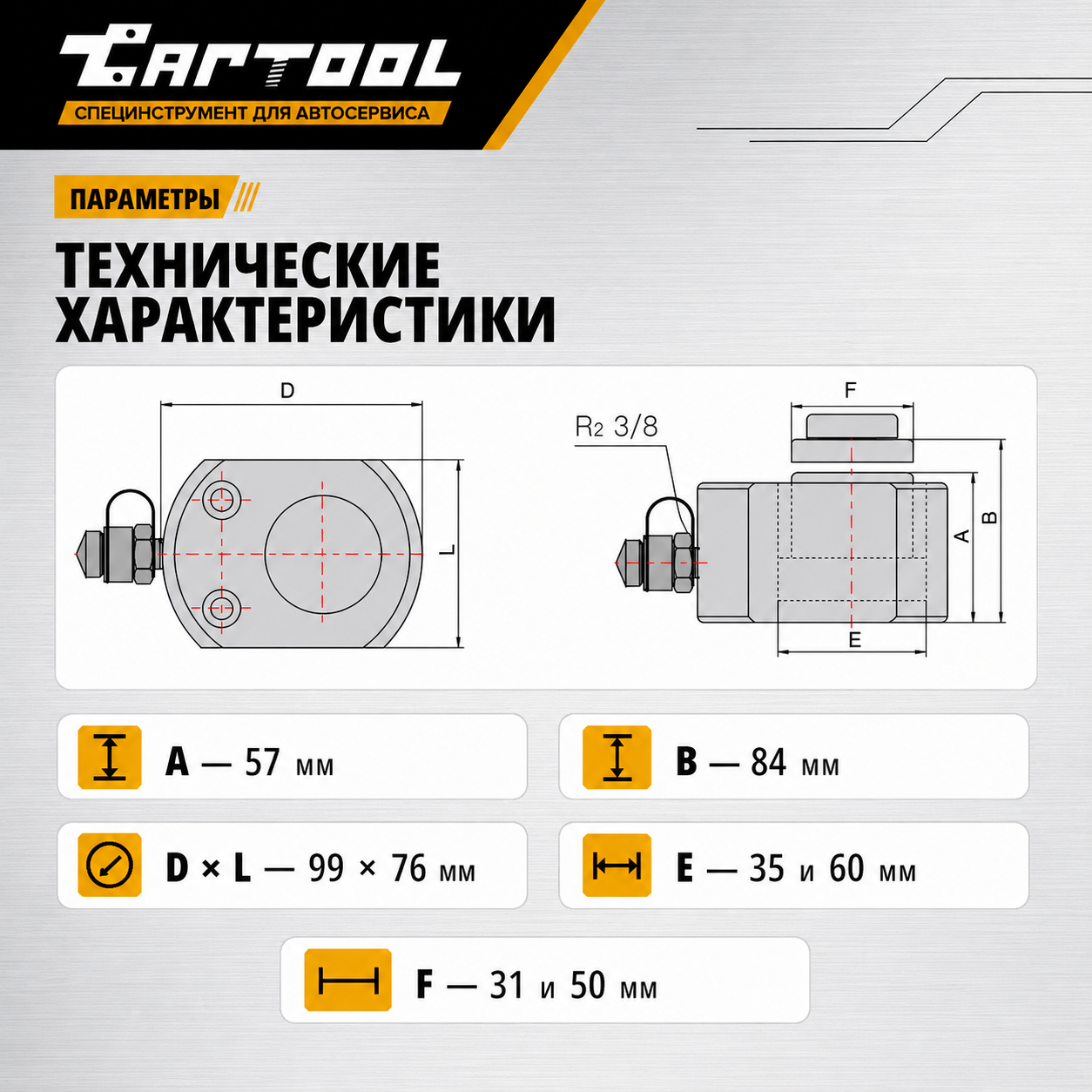

A — высота в сложенном положении, мм57647493
B — высота с выдвинутым штоком, мм84118140162
D × L — размеры корпуса в плане, мм99 × 76123 × 98148 × 120188 × 160
E — внутренний диаметр по ступеням, мм35 / 6030 / 50 / 7530 / 50 / 9545 / 75 / 135
F — диаметр штока по ступеням, мм31 / 5026 / 46 / 6426 / 46 / 7038 / 69 / 100
Вес, кг2,74,77,916,9
Соединительный штуцер«Папа», наружная резьба М24«Папа», наружная резьба М24«Папа», наружная резьба М24«Папа», наружная резьба М24
Порт подключения3/8"3/8"3/8"3/8"
Маслогидравлическое ISO 32гидравлическое ISO 32гидравлическое ISO 32ISO 32
Рекомендуемый насосCT-E1131CT-E1131CT-E1131CT-E1134
Совместимые насосыCT-E1134; CT-E1129 CT-E1132; CT-E1133CT-E1134; CT-E1129 CT-E1132; CT-E1133CT-E1134; CT-E1129 CT-E1132; CT-E1133CT-E1129 CT-E1132; CT-E1133
Гарантия24 мес.24 мес.24 мес.24 мес.

Вопросы и ответы

Сколько тонн он даёт на полном выдвижении?

Меньше 20 т. Полная сила — пока выходит первая, широкая ступень; вторая тоньше и при том же давлении давит слабее. Нужна одинаковая сила по всему ходу — берите одноступенчатый низкий цилиндр, например CT-T3013 на 30 т.

Какой насос подойдёт?

Советуем ручной CT-E1131: бак 0,6 л, шланг 1,2 м с муфтой «мама» М24 в комплекте. Цилиндр берёт на полный ход 51 см³. Подходят также CT-E1134, CT-E1129 и CT-E1132.

Чем CT-T1025 отличается от CT-T1011?

Здесь две ступени, 57 мм высоты, 27 мм хода и до 20 т. У CT-T1011 — одна ступень, 10 т, 48 мм, ход 10 мм и возвратная пружина: он для самых тесных щелей и лёгких грузов.

Нужно поднять выше — что взять?

CT-T3054: 30 т и ход 54 мм при высоте 64 мм, вес 4,7 кг.

Как опустить шток?

Откройте сливной клапан насоса — шток пойдёт вниз под весом груза, масло вернётся в насос. Без нагрузки ступени задвигают, надавив на шток.

Что важно для безопасности?

Не больше 20 т, а пока выходит вторая ступень — с запасом по весу; ход — не больше 27 мм. Цилиндр стоит на твёрдом ровном основании, сила — вдоль оси штока, центр тяжести груза — над цилиндром. По цилиндру не бьют, под грузом на одной гидравлике не работают.

Можно ли поднимать несколькими цилиндрами?

Да, от одного насоса через общую линию. Полезного масла в насосе должно быть больше, чем нужно всем цилиндрам вместе, — иначе штоки не дойдут до конца.

Встанет ли насос другого производителя?

Да, если он выдаёт до 700 бар, а на шланге стоит муфта «мама» М24. Иная муфта — через набор CT-3439A. Насос с меньшим давлением тоже работает, но и сила у цилиндра тогда ниже.

Как удлинить шланг?

Удлинителем CT-3037H (1,5 м) или CT-03700H (3 м): 700 бар, 3/8″ × М24.

Какая гарантия?

24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
