Арт.: CT-T5066

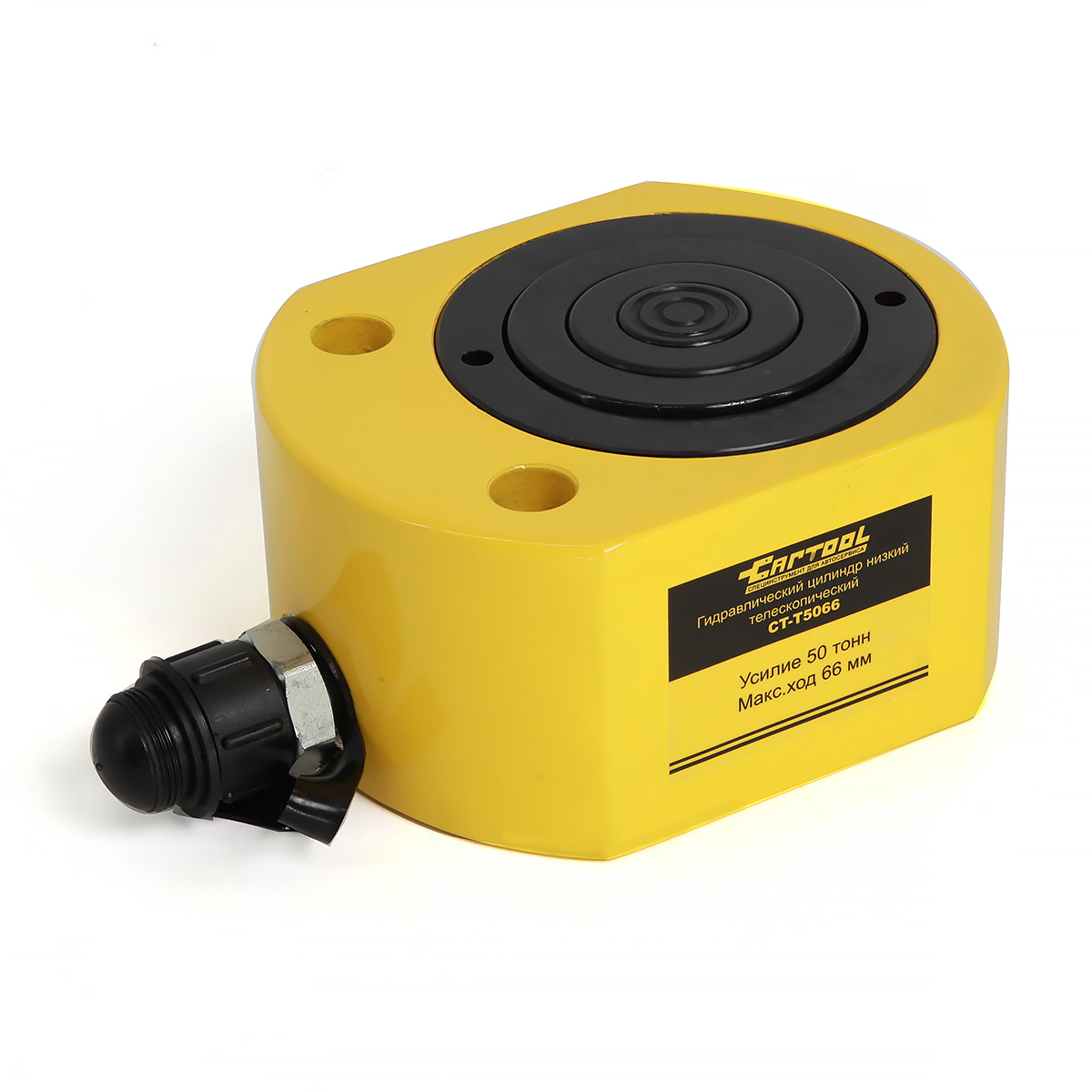

Гидравлический цилиндр низкий, телескопический 50т. Car-Tool CT-T5066

18 900 ₽ Товар в наличии Бесплатная доставка по России

Гидравлический цилиндр низкий, телескопический 50т. Car-Tool CT-T5066 — телескопический цилиндр на 50 тонн: из 74 мм в сложенном виде шток выходит на 66 мм — до 140 мм. Корпус 148 × 120 мм, давление 700 бар; полные 50 т развивает первая ступень, следующие — уже меньше.

Где пригодится

  • подъём станков, станин и промышленного оборудования за низкие точки;
  • поддомкрачивание рамы грузовиков и спецтехники, когда обычный цилиндр не встаёт;
  • подпор металлоконструкций при сборке, демонтаж, выравнивание пролётов;
  • подъём груза под подкладки, катки или страховочные опоры — на стройке, в цеху, в автосервисе, у эвакуаторщиков и спасателей.

Чем удобна модель

  • 74 мм высоты при 66 мм хода — заходит туда, где цилиндр с обычным штоком такой же высоты поднял бы груз заметно меньше;
  • несколько вложенных ступеней — ход почти равен высоте корпуса;
  • 50 т на первой ступени — следующие ступени меньше по площади, поэтому самый тяжёлый груз отрывают в начале хода;
  • возврат под нагрузкой — пружины нет: при открытом клапане насоса шток опускает сам груз;
  • 188 см³ масла на весь ход — справляется компактный CT-E1131 с полезными 350 см³;
  • корпус из закалённой стали, плоская опора, герметичная гидравлика — устойчиво стоит и не течёт при долгой работе.

Какой насос взять

Нужен насос на 700 бар с муфтой «мама» М24 на шланге. Рекомендуем ручной CT-E1131 (0,6 л); подходят CT-E1134 (1 л), CT-E1129 (2,5 л), CT-E1132 (3,2 л), а также пневмо- и электронасосы на 700 бар. От насоса с большим баком масло идёт и после конца хода — следите за выходом штока. По силе цилиндр третий в телескопической линейке: CT-T1025 — 20 т, CT-T3054 — 30 т, CT-T10069 — 100 т. Низкий цилиндр без телескопа — CT-T5012.

Что ещё пригодится:

  • шланги-удлинители на 700 бар: CT-3037H (1,5 м) и CT-03700H (3 м) — насос можно поставить подальше от груза;
  • тройник CT-7002 — для манометра в линии;
  • кран-распределитель CT-0002R — от одного насоса работают два цилиндра.

Комплект поставки

  • гидроцилиндр с опорной поверхностью на штоке;

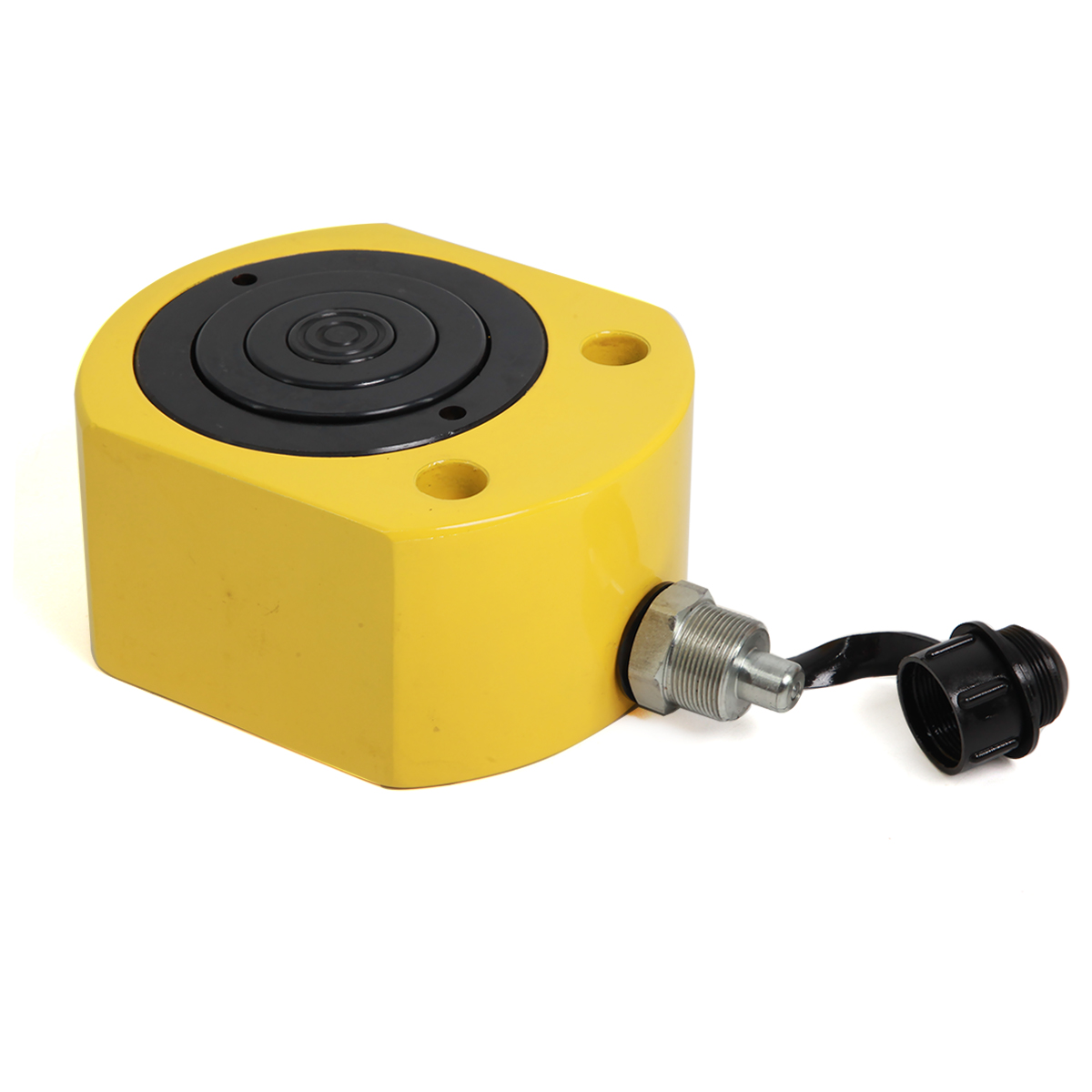

  • штуцер «папа» М24 (БРС 3/8″) с защитным колпачком;
  • насос и шланг высокого давления продаются отдельно.

Сравнительные характеристики гидроцилиндров Car-Tool

Наименование
Гидравлический цилиндр низкий, телескопический 50т. Car-Tool CT-T5066 Гидравлический цилиндр низкий, телескопический 50т. Car-Tool CT-T5066
18 900 ₽
Усилие, т203050100
Число ступеней2333
Усилие по ступеняммаксимальное на первой ступенимаксимальное на первой ступенимаксимальное на первой ступенина второй и третьей ступени меньше
Полный ход штока, мм27546669
Рабочее давление, бар700700700700
Тип действияодностороннее, возврат штока под нагрузкойодностороннее, возврат штока под нагрузкойодностороннее, возврат штока под нагрузкойодностороннее, возврат штока под нагрузкой
Объём масла, см³51123188418
A — высота в сложенном положении, мм57647493
B — высота с выдвинутым штоком, мм84118140162
D × L — размеры корпуса в плане, мм99 × 76123 × 98148 × 120188 × 160
E — внутренний диаметр по ступеням, мм35 / 6030 / 50 / 7530 / 50 / 9545 / 75 / 135
F — диаметр штока по ступеням, мм31 / 5026 / 46 / 6426 / 46 / 7038 / 69 / 100
Вес, кг2,74,77,916,9
Соединительный штуцер«Папа», наружная резьба М24«Папа», наружная резьба М24«Папа», наружная резьба М24«Папа», наружная резьба М24
Порт подключения3/8"3/8"3/8"3/8"
Маслогидравлическое ISO 32гидравлическое ISO 32гидравлическое ISO 32ISO 32
Рекомендуемый насосCT-E1131CT-E1131CT-E1131CT-E1134
Совместимые насосыCT-E1134; CT-E1129 CT-E1132; CT-E1133CT-E1134; CT-E1129 CT-E1132; CT-E1133CT-E1134; CT-E1129 CT-E1132; CT-E1133CT-E1129 CT-E1132; CT-E1133
Гарантия24 мес.24 мес.24 мес.24 мес.

Вопросы и ответы

Почему шток не опускается сам?

Пружины у CT-T5066 нет — шток возвращает груз. Откройте клапан насоса, и вес задавит шток вниз; без груза его вдавливают рукой при открытом клапане.

Какой насос подойдёт?

Любой на 700 бар с муфтой «мама» М24, у которого полезного масла больше 188 см³. Рекомендуем CT-E1131.

Чем отличается от CT-T3054?

CT-T3054 — 30 т, ход 54 мм, высота 64 мм, 4,7 кг. CT-T5066 на 10 мм выше, зато даёт 50 т и 66 мм хода.

Зачем телескоп, если есть обычный низкий?

Ради хода. У обычного низкого цилиндра шток выходит намного меньше высоты корпуса, а здесь вложенные ступени выдвигаются почти на всю высоту.

Держит ли он 50 т по всему ходу?

Нет, 50 т — сила первой ступени. Следующие меньше по площади и давят слабее. Если груз близок к 50 т и нужен весь ход, возьмите цилиндр сильнее, например CT-T10069 на 100 т.

Можно ли ставить цилиндр горизонтально?

Нет. Только вертикально, на твёрдую ровную опору.

Можно ли оставить груз стоять на цилиндре?

Нет. Поднятый груз сразу переносят на механические опоры; работать под грузом на одной гидравлике нельзя.

Какое масло лить в насос?

Чистое гидравлическое ISO 32. Ни тормозная жидкость, ни моторное масло не годятся.

Встанет ли насос другого производителя?

Да, если он рассчитан на 700 бар и шланг заканчивается муфтой «мама» М24 под муфту 3/8″ цилиндра.

Можно ли поднимать двумя цилиндрами?

Да, через кран CT-0002R с двумя выходами от одного насоса.

Какая гарантия?

24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
