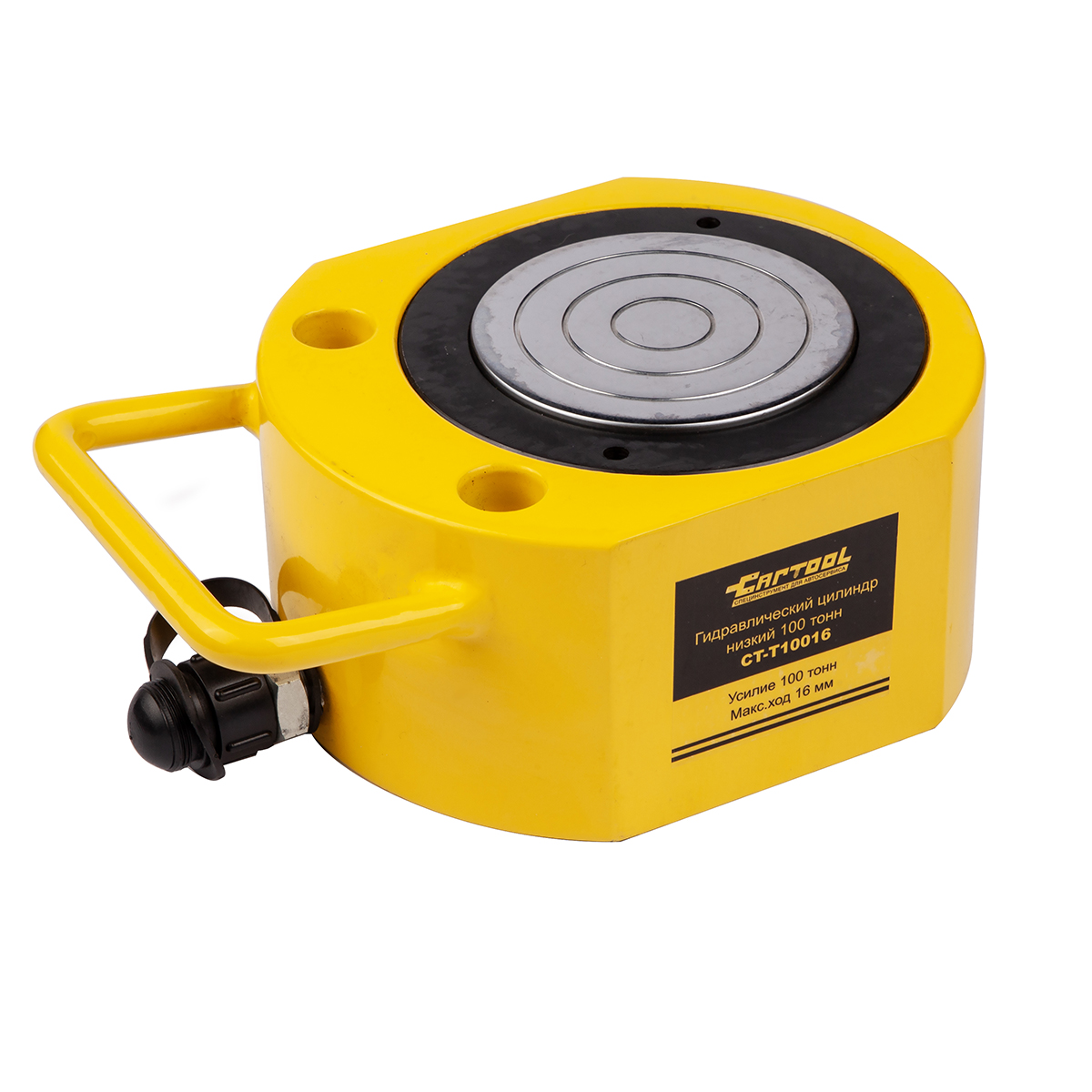

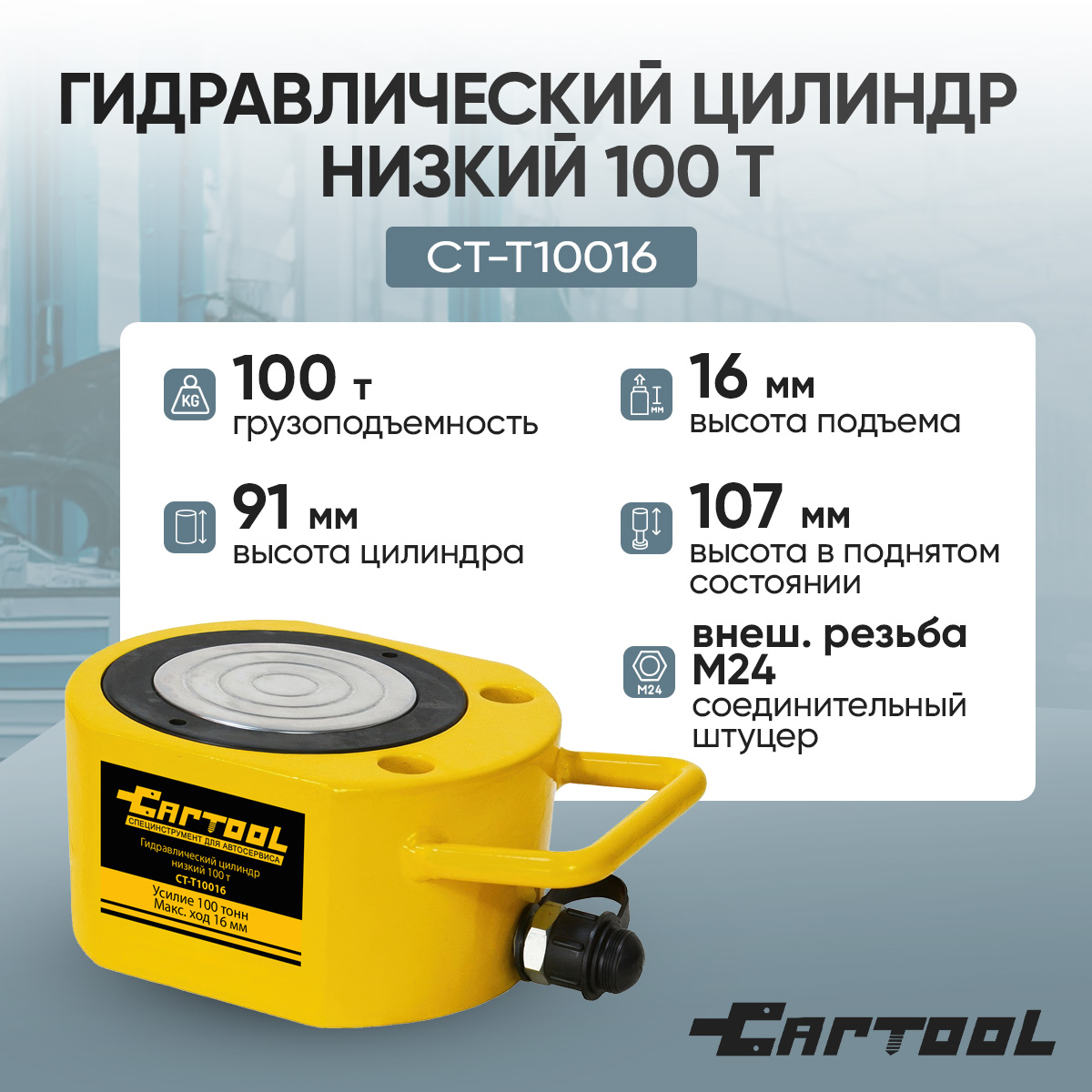

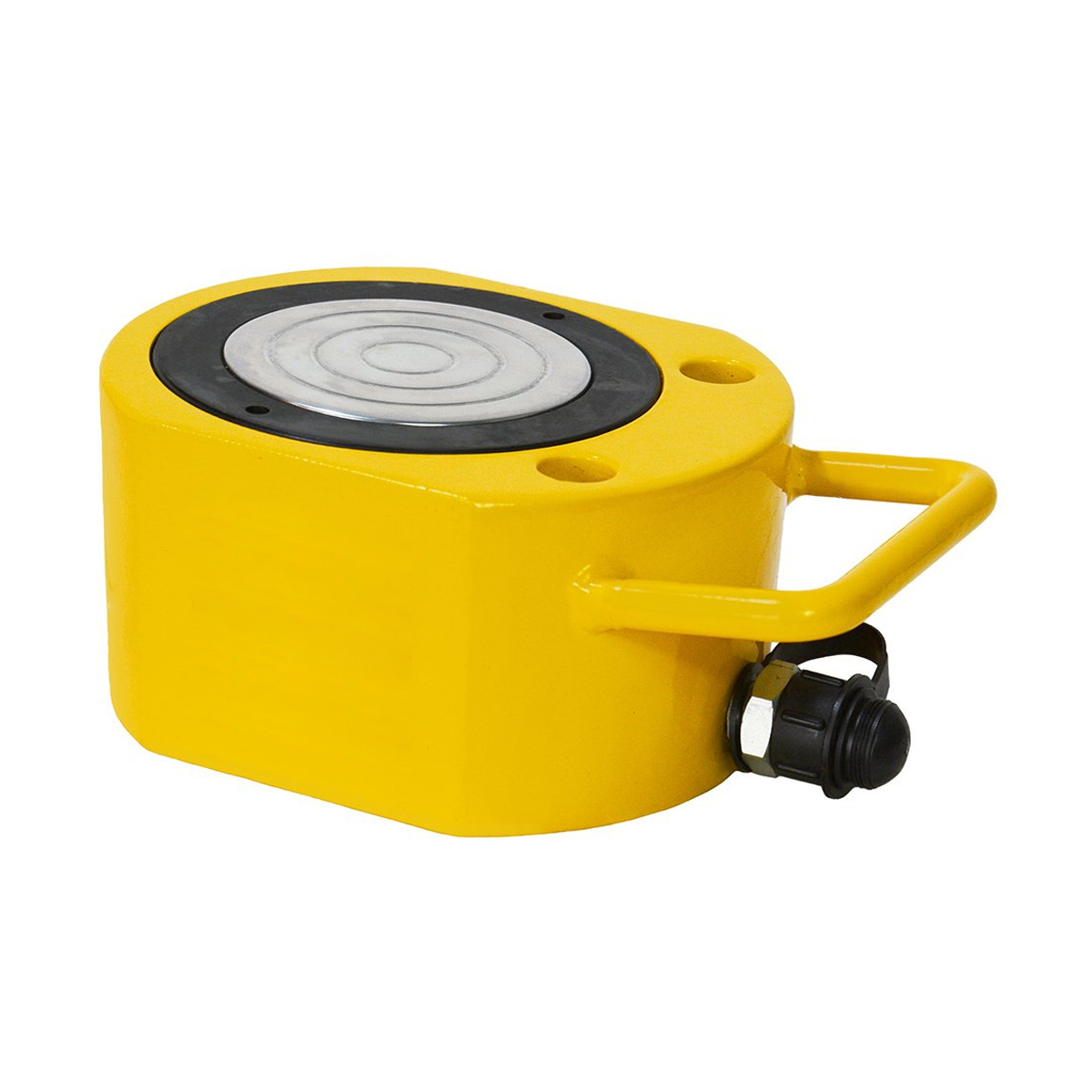

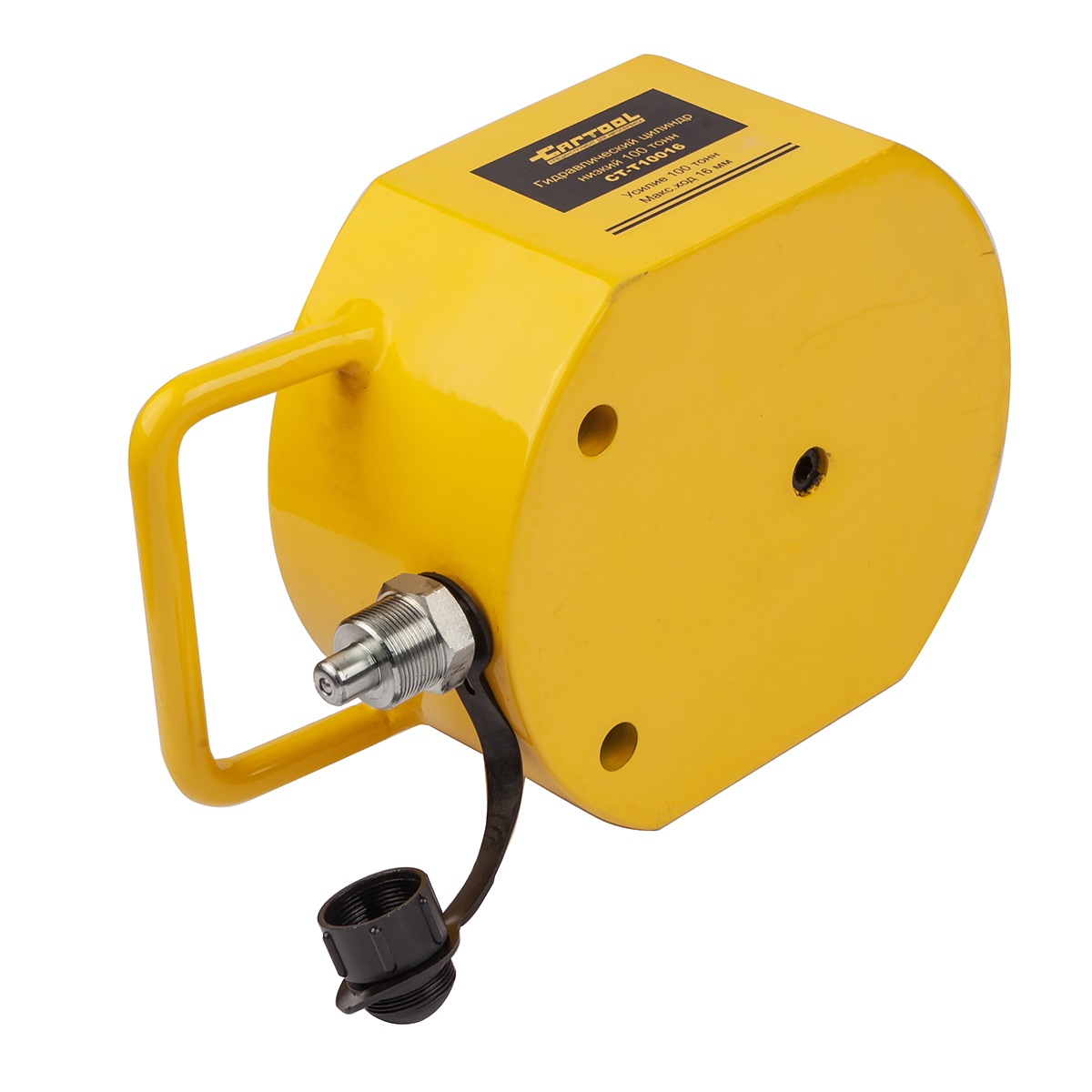

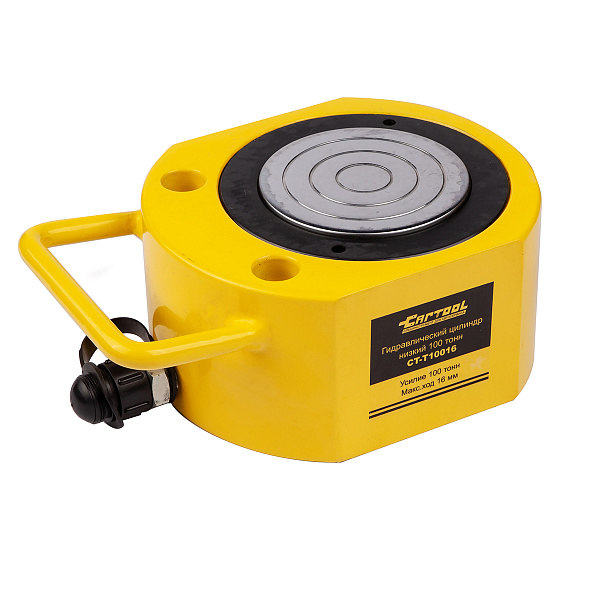

Гидравлический цилиндр низкий 100т. Car-Tool CT-T10016 — низкий цилиндр на 100 тонн с пружинным возвратом: от насоса на 700 бар шток выходит на 16 мм, масса цилиндра — 17 кг. Его подводят под раму, станину или балку и отрывают груз там, где места хватает только плоскому цилиндру.
Где пригодится
- вывешивание станков, прессов и тяжёлого оборудования;
- подъём спецтехники за раму, когда зазор мал;
- выверка и выравнивание металлоконструкций;
- такелаж: приподнять груз и подвести под него опоры.

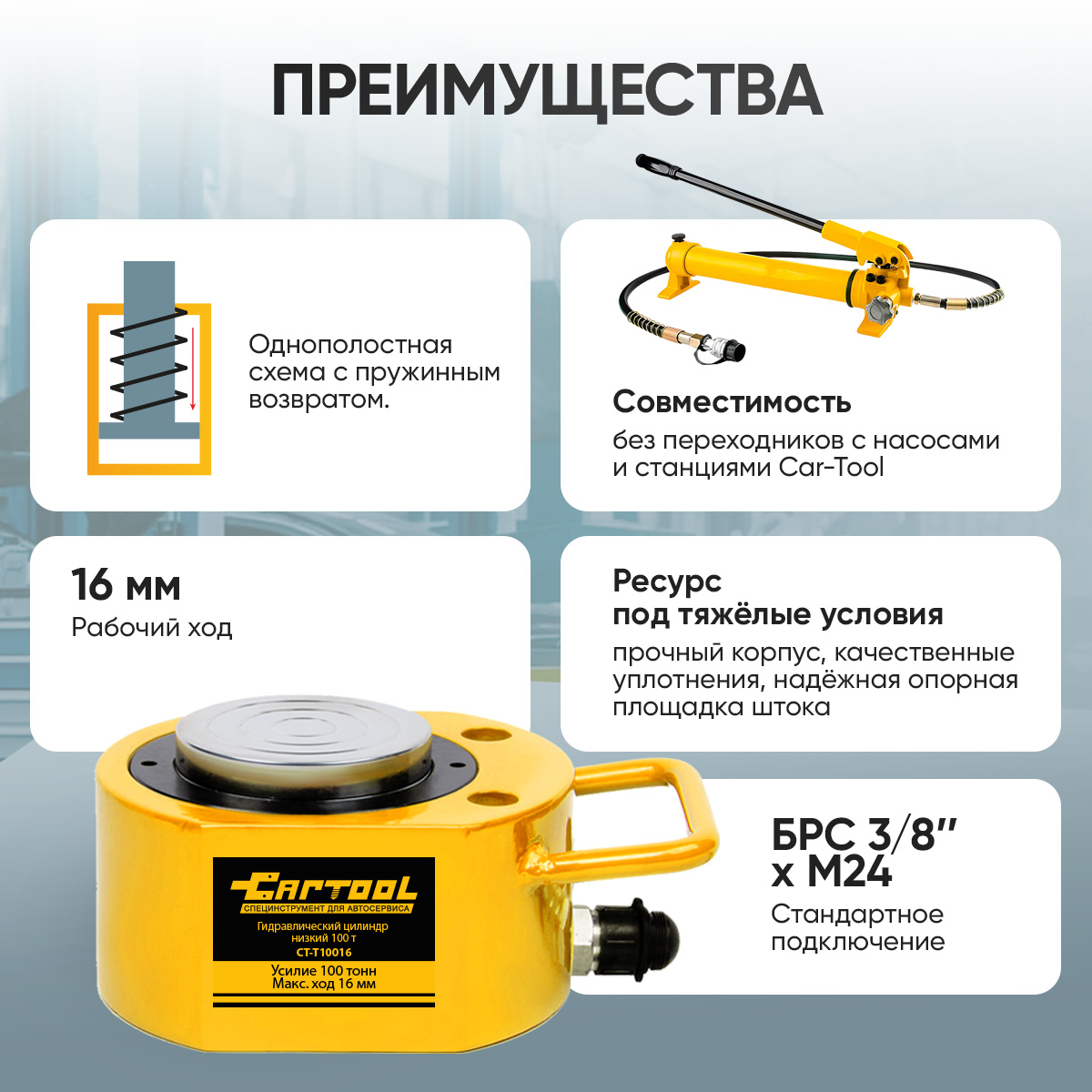

Чем удобна модель
- 100 т в низком корпусе — большая сила там, куда пролезает только плоский цилиндр;
- одностороннего действия — масло идёт в одну полость, назад шток возвращает пружина;
- 16 мм хода — достаточно, чтобы оторвать груз и подложить опоры;

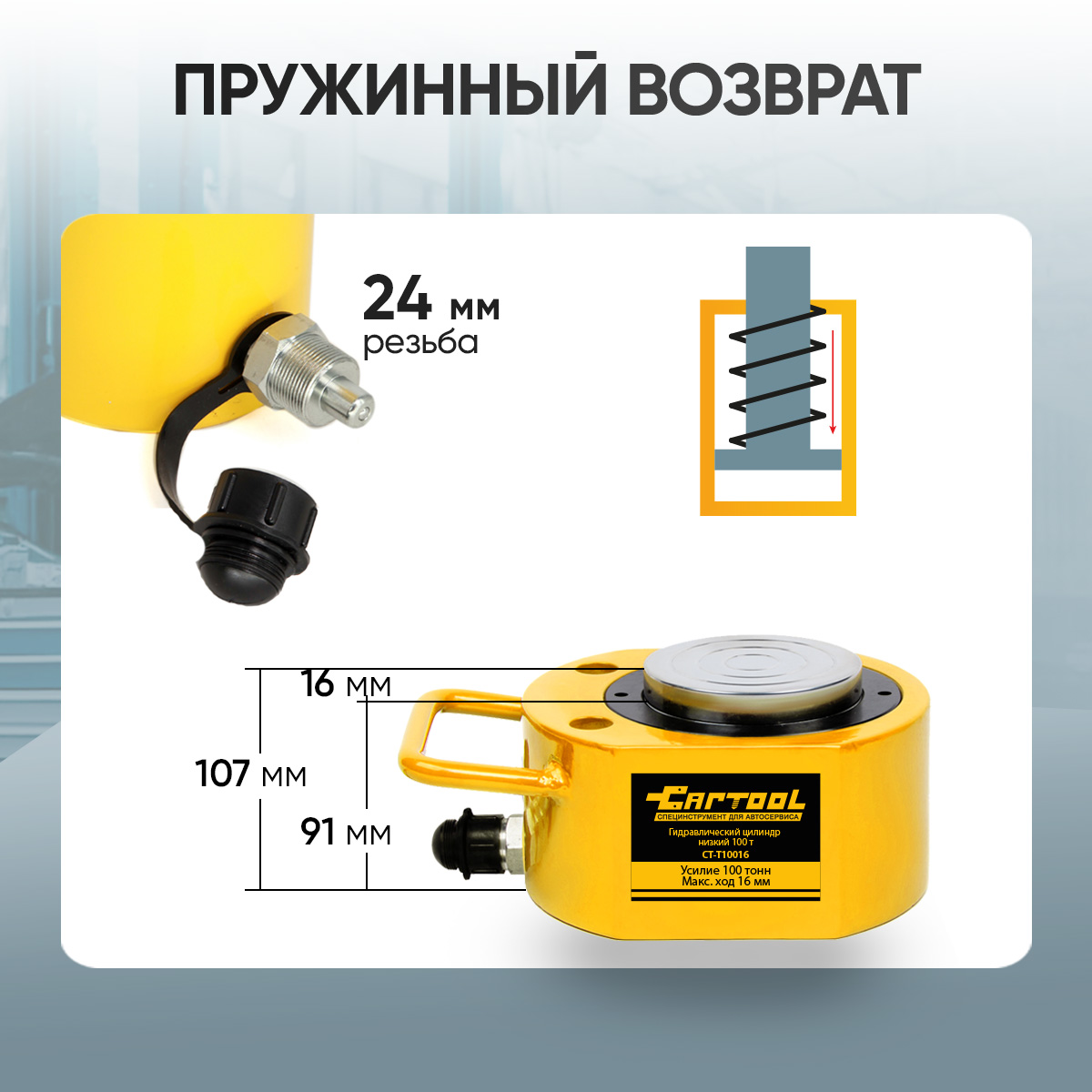

- пружинный возврат — после открытия сливного клапана насоса шток задвигается сам, обратная прокачка не нужна;

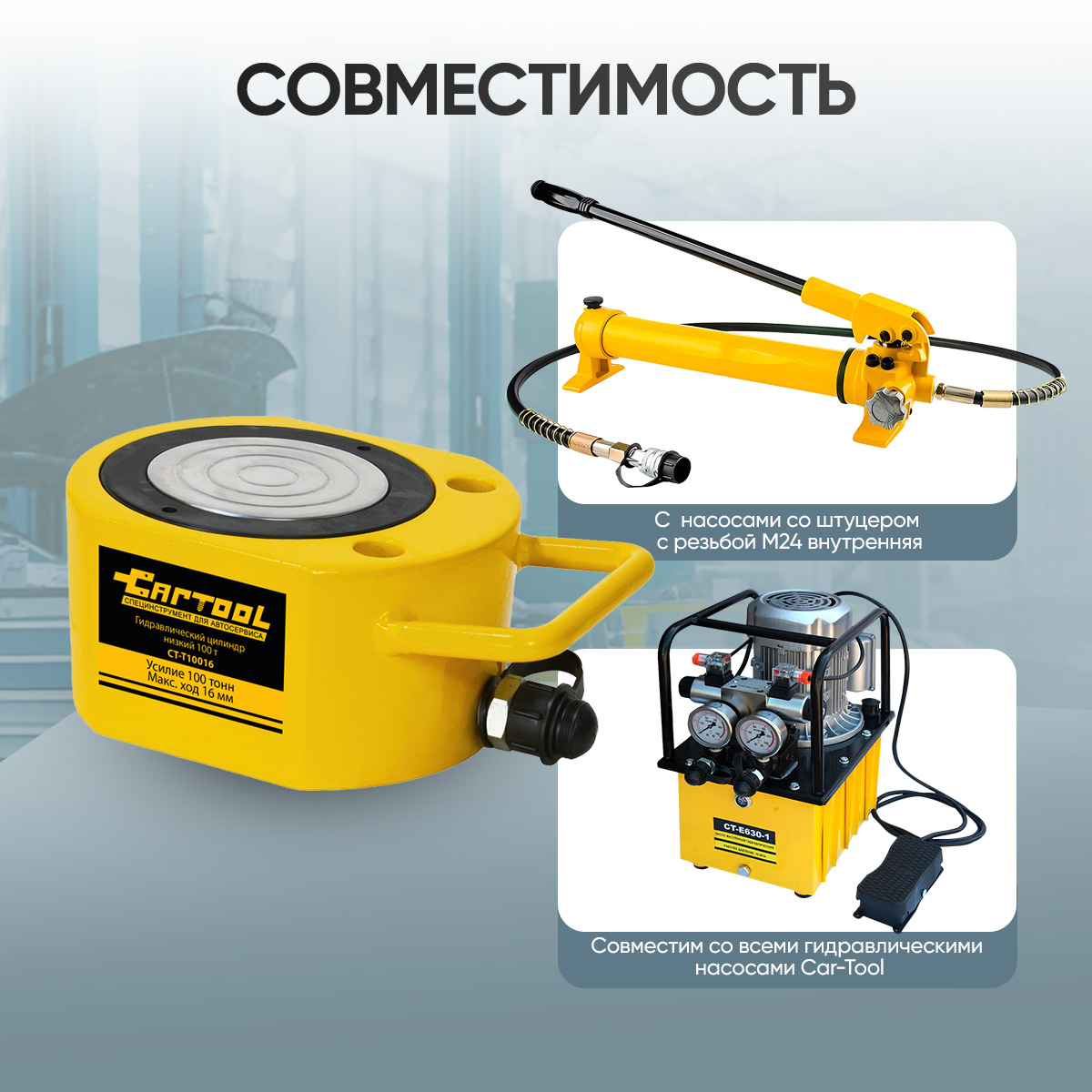

- порт 3/8″ с БРС М24 — шланги и насосы Car-Tool подключаются напрямую, без переходников и адаптеров.
Какой насос взять
Рекомендуем ручной CT-E1131 на 0,6 л: его полезных 350 см³ хватает на весь ход. Если работаете двумя цилиндрами через кран, удобнее CT-E1134 на 1 л — запас масла больше. Подходят и гидростанции Car-Tool. Соседи в линейке низких цилиндров: CT-T5012 — 50 т, высота 72 мм; CT-T3013 — 30 т, ход 13 мм; CT-T20020 — 200 т, ход 20 мм. Те же 100 т с ходом 69 мм — телескопический CT-T10069; 100 т и ход 300 мм — двухполостной CT-T1003.
Что ещё пригодится:
- шланги-удлинители на 700 бар, 3/8″ × М24: CT-3037H на 1,5 м и CT-03700H на 3 м;
- кран-распределитель CT-0002R — от одного насоса работают два цилиндра;
- набор муфт CT-3439A — для насосов другой марки с иной муфтой;
- уплотнения и БРС для обслуживания — через сервисный центр Car-Tool.
Комплект поставки
- гидроцилиндр с муфтой БРС «мама» М24 и пылезащитным колпачком;
- насос и шланг в поставку не входят.

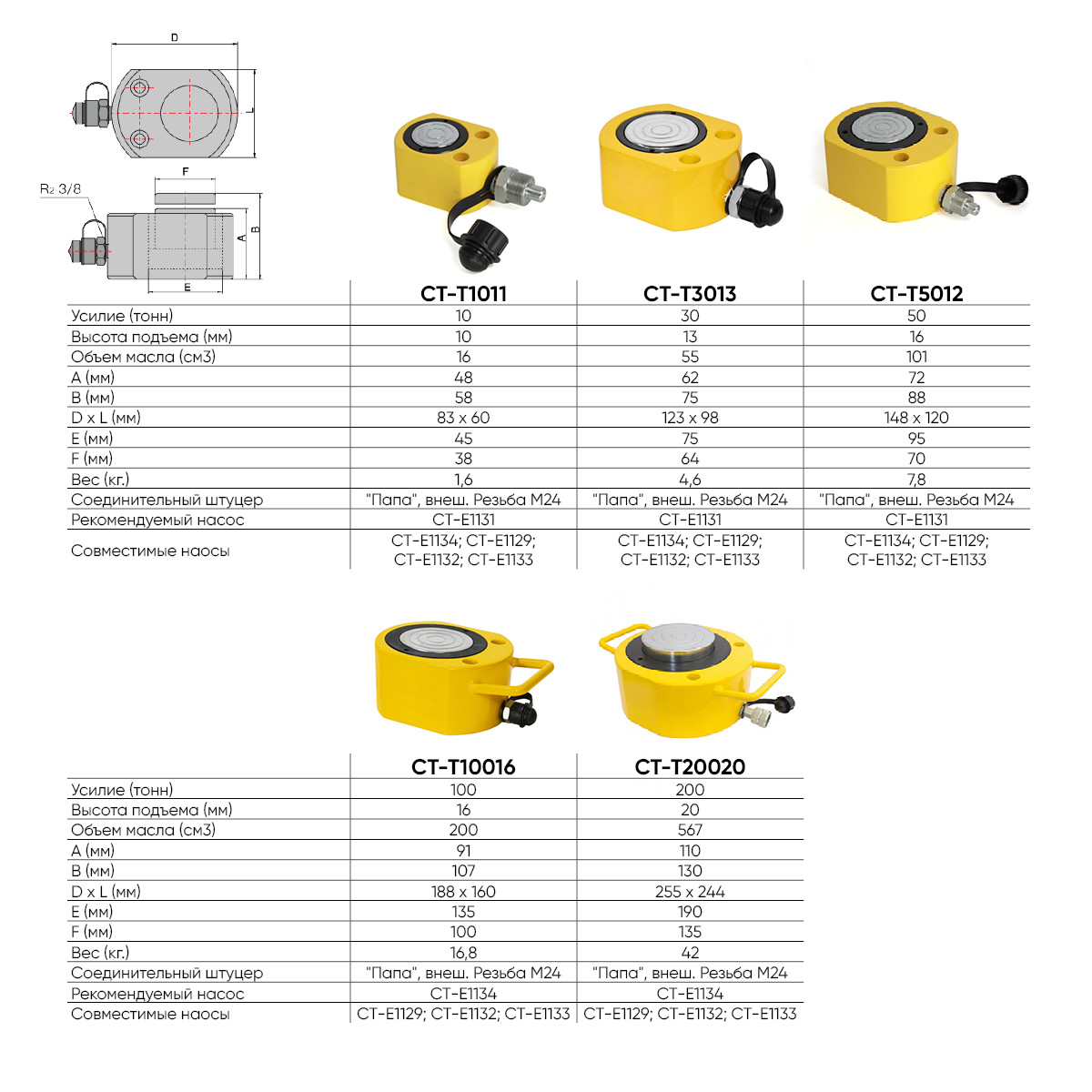

Сравнительные характеристики гидроцилиндров Car-Tool
| Наименование | |||||
| Усилие, т | 10 | 30 | 50 | 100 | 200 |
| Ход штока, мм | 10 | 13 | 16 | 16 | 20 |
| Рабочее давление, бар | 700 | 700 | 700 | 700 | 700 |
| Тип действия | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной |
| Объём масла, см³ | 16 | 55 | 101 | 200 | 567 |
| A — высота в сложенном положении, мм | 48 | 62 | 72 | 92 | 110 |
| B — высота с выдвинутым штоком, мм | 58 | 75 | 88 | 108 | 130 |
| D × L — размеры корпуса в плане, мм | 83 × 60 | 123 × 98 | 148 × 120 | 188 × 160 | 255 × 244 |
| E — внутренний диаметр цилиндра, мм | 45 | 75 | 95 | 135 | 190 |
| F — диаметр штока, мм | 38 | 64 | 70 | 100 | 135 |
| Опорная поверхность штока | рифлёная | рифлёная | рифлёная | рифлёная | рифлёная |
| Крепёжные отверстия в корпусе | есть | есть | есть | есть | есть |
| Вес, кг | 1,6 | 4,6 | 7,8 | 16,8 | 42 |
| Соединительный штуцер | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 |
| Порт подключения | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" |
| Рекомендуемый насос | CT-E1131 | CT-E1131 | CT-E1131 | CT-E1131 | CT-E1134 |
| Совместимые насосы | CT-E1134; CT-E1129 CT-E1132 | CT-E1134; CT-E1129; CT-E1132 | CT-E1134; CT-E1129 CT-E1132 | CT-E1134; CT-E1129; CT-E1132 | CT-A3036; CT-E1129; CT-E1132 |
| Рабочая температура | −15…+50 °C | ||||
| Гарантия | 24 мес. | 24 мес. | 24 мес. | 24 мес. | 24 мес. |
Вопросы и ответы
Как подключить его к насосу Car-Tool?
Без переходников: шланг насоса с БРС М24 3/8″ соединяется прямо с муфтой цилиндра. Насосам других марок с иной муфтой нужен набор CT-3439A.
Насколько он поднимает груз?
На 16 мм. Если при малой высоте нужно больше — телескопический CT-T10069: 100 т и ход 69 мм.
Чем CT-T10016 отличается от CT-T20020?
Вдвое меньшей силой и чуть меньшим ходом: 100 т и 16 мм против 200 т и 20 мм у CT-T20020. Возврат у обоих пружинный.
Нужен ход длиннее — что выбрать?
Телескопический CT-T10069 с ходом 69 мм или двухполостной CT-T1003 на 100 т с ходом 300 мм.
Какой насос выбрать?
Ручной CT-E1131 — рекомендуемый: 350 см³ полезного объёма хватает на полный ход. CT-E1134 даёт больший запас — пригодится, если через кран работают два цилиндра.
Как убрать шток?
Откройте сливной клапан насоса — пружина задвинет шток, масло стечёт в бак.
Что важно для безопасности?
Не больше 100 т и 16 мм хода. Цилиндр стоит вертикально на твёрдом ровном основании, усилие — точно по оси штока. По цилиндру не бьют, нагруженным без присмотра не бросают, под грузом на одной гидравлике не работают.
Можно ли поднимать несколькими цилиндрами?
Да, через кран CT-0002R. Насос должен вмещать больше масла, чем нужно всем цилиндрам вместе.
Какая гарантия?
24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool: проверка герметичности, замена уплотнений и фитингов.
