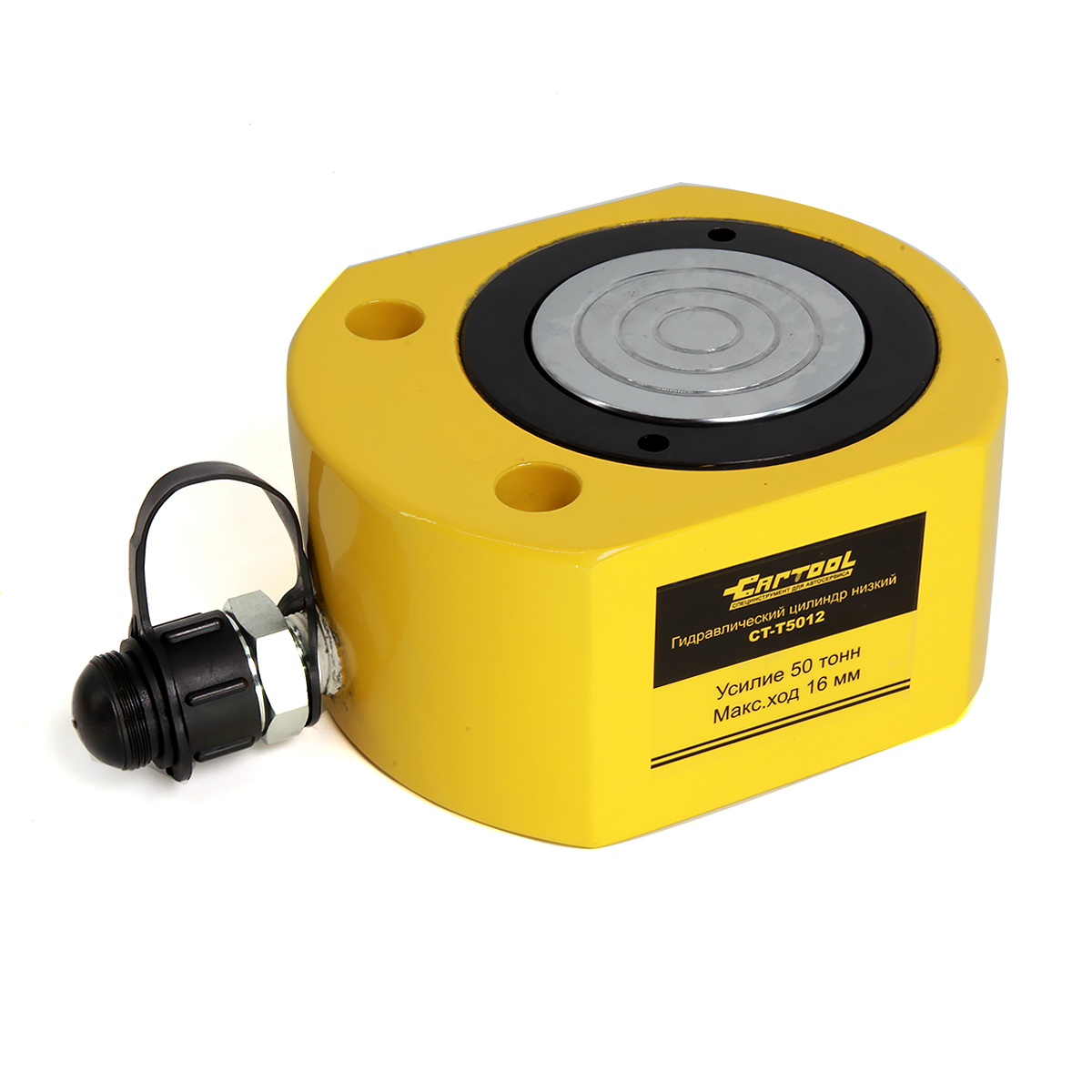

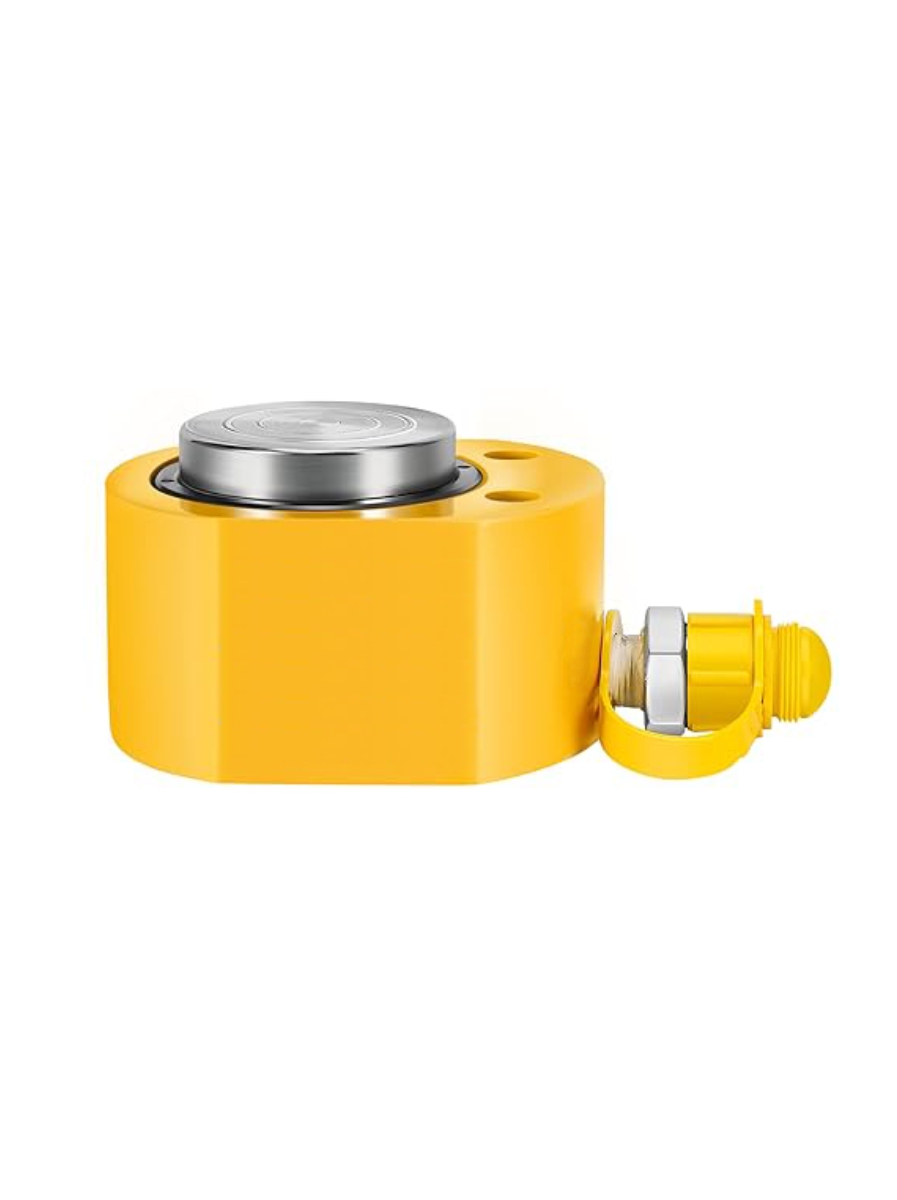

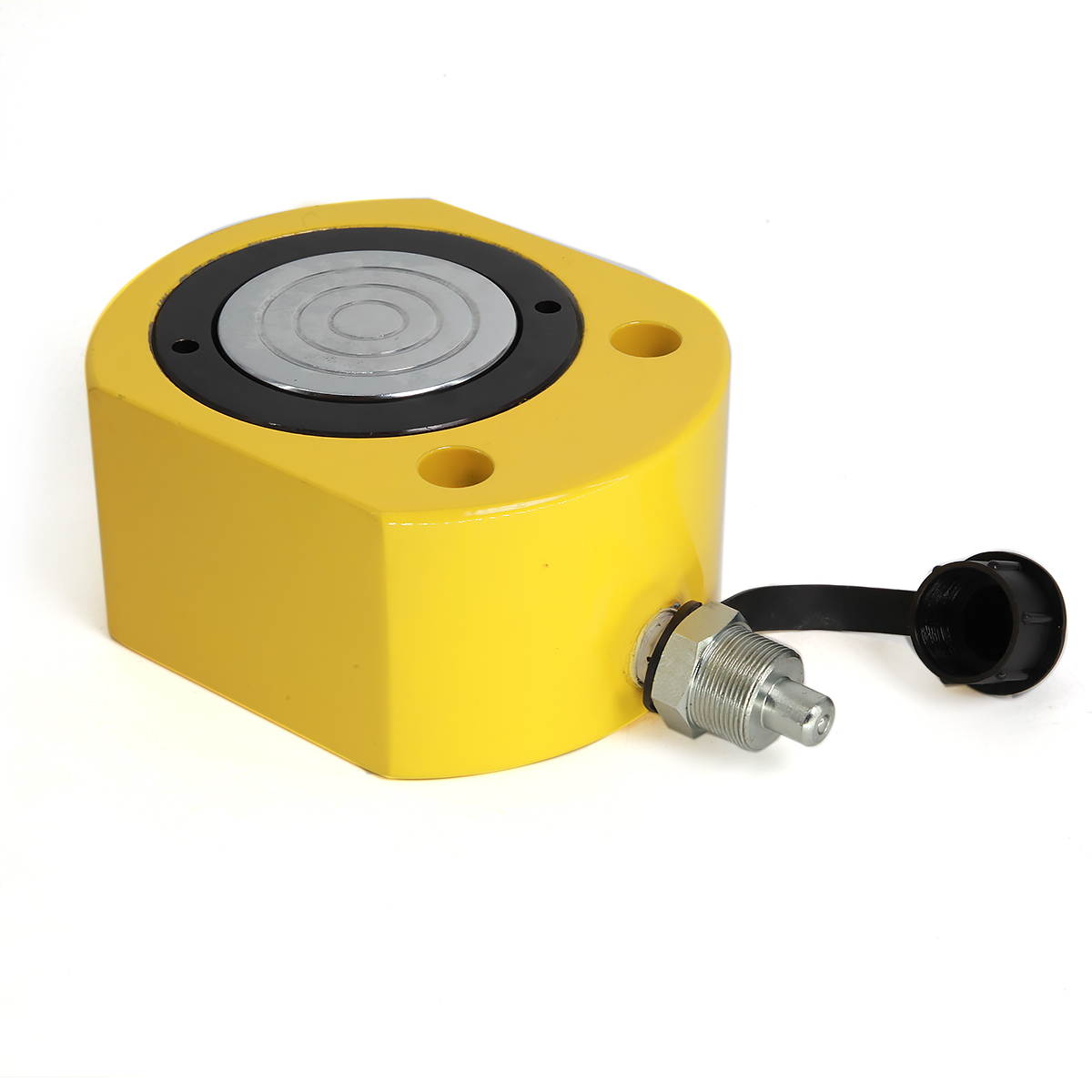

Гидравлический цилиндр низкий 50т. Car-Tool CT-T5012 — плоский цилиндр на 50 тонн с пружинным возвратом: в сложенном виде он занимает всего 72 мм по высоте и выдвигает шток на 16 мм. Корпус 148 × 120 мм, масса 7,8 кг, давление 700 бар — его подсовывают под опорную точку, куда обычный домкрат просто не пролезает.

Где пригодится

  • вывешивание станков, прессов и другого тяжёлого оборудования при монтаже;
  • подъём техники и конструкций за раму или балку, когда снизу почти нет места;
  • выверка оборудования и металлоконструкций по уровню, выравнивание пролётов мостов;
  • подпор узлов при сборке и ремонте — в цеху, на производственном участке, в автосервисе.

Чем удобна модель

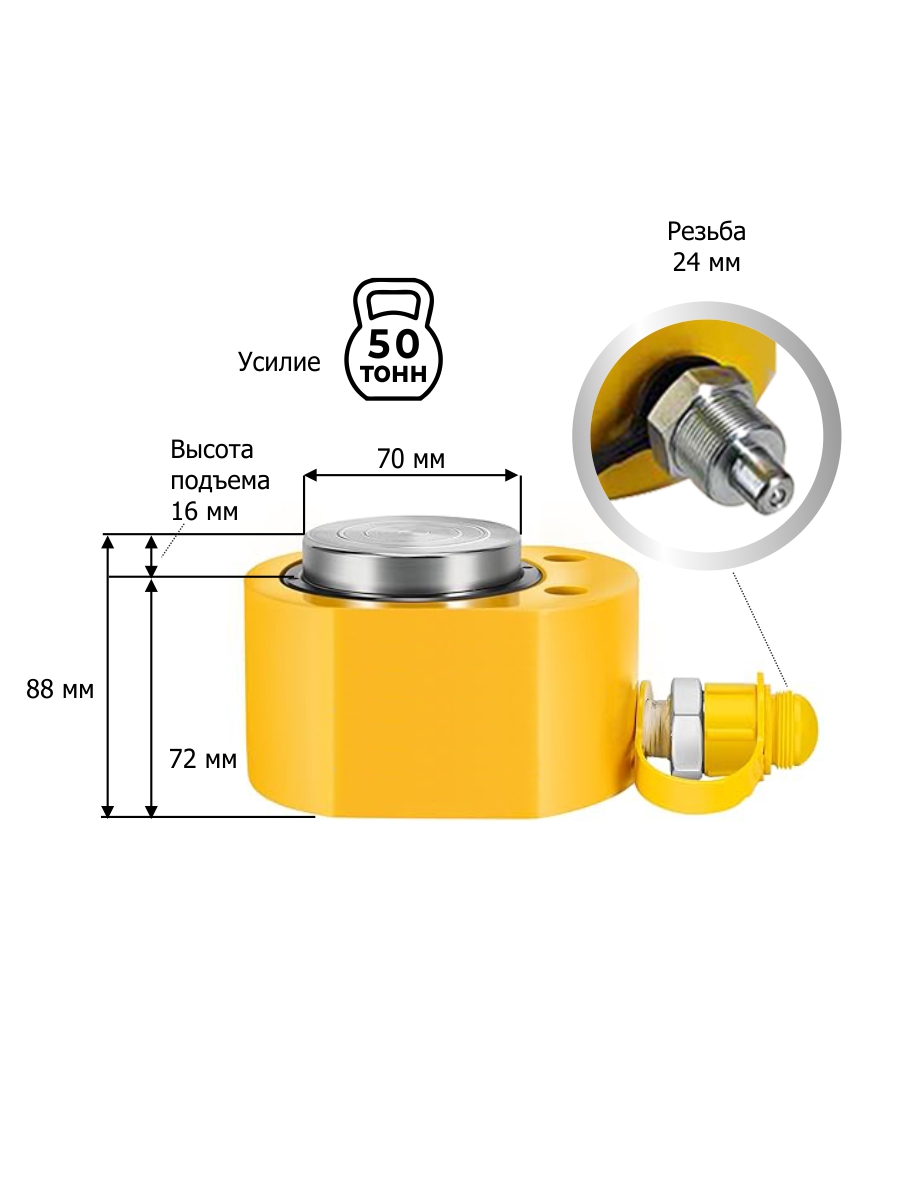

  • 72 мм в сложенном положении (высота корпуса 66 мм) — проходит в щель, где стандартному домкрату тесно; со штоком наверху — 88 мм;
  • одностороннего действия — масло идёт в одну полость, назад шток возвращает пружина;
  • возврат пружиной — стоит открыть сливной клапан насоса, и шток уходит в корпус сам;
  • стопорное кольцо в верхней точке — шток, вышедший до упора, не повреждает цилиндр;

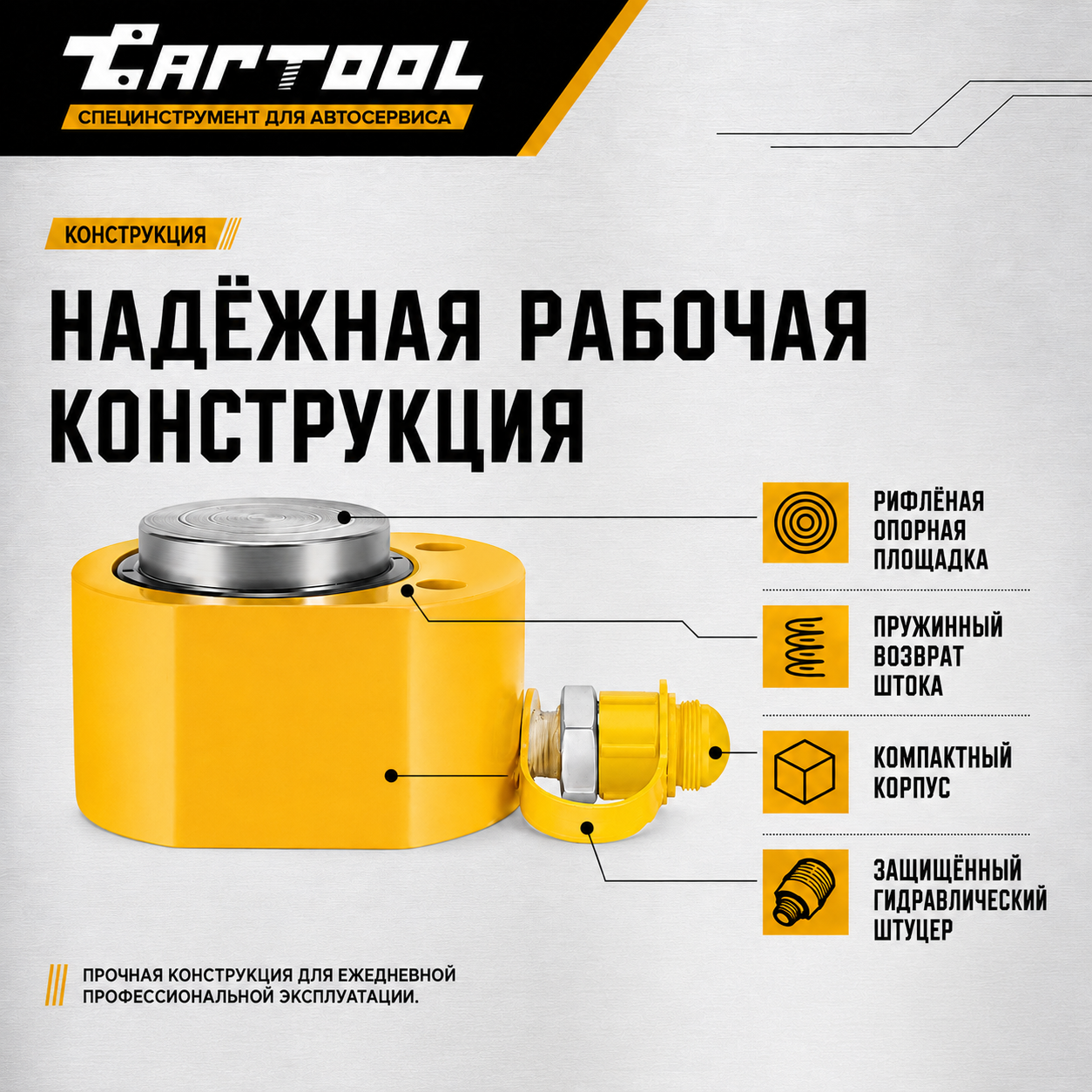

  • пята из закалённой стали с рифлением и хромированный шток — груз не съезжает, шток изнашивается медленнее;
  • порошковая краска корпуса держит царапины и коррозию, рабочий диапазон от −15…+50 °C; обслуживание сводится к замене уплотнений из ремкомплекта;
  • 101 см³ масла на весь ход — хватает самого маленького ручного насоса.

Какой насос взять

Рекомендуем ручной CT-E1131 с баком 0,6 л: шланг 1,2 м с муфтой «мама» М24 у него уже в коробке. Подключаются и любые другие насосы Car-Tool — ручные CT-E1134 (1 л), CT-E1129 (2,5 л) и CT-E1132 (3,2 л). Соседи по линейке низких цилиндров: CT-T1011 — 10 т, высота 48 мм, ход 10 мм; CT-T3013 — 30 т; CT-T10016 — 100 т. Если подъёма 16 мм мало, а зазор такой же, посмотрите телескопические CT-T5066 (50 т, ход 66 мм, высота 74 мм) и CT-T1025.

Что ещё пригодится:

  • шланги-удлинители на 700 бар, 3/8″ × М24: CT-3037H длиной 1,5 м и CT-03700H длиной 3 м — насос стоит в стороне от груза;
  • набор муфт «мама» + «папа» 3/8″ CT-3439A — переход на насосы и шланги других производителей;
  • тройник под манометр CT-7002 (3/8″ × 3/8″ × М14×1,5) — давление в линии на виду во время подъёма.

Комплект поставки

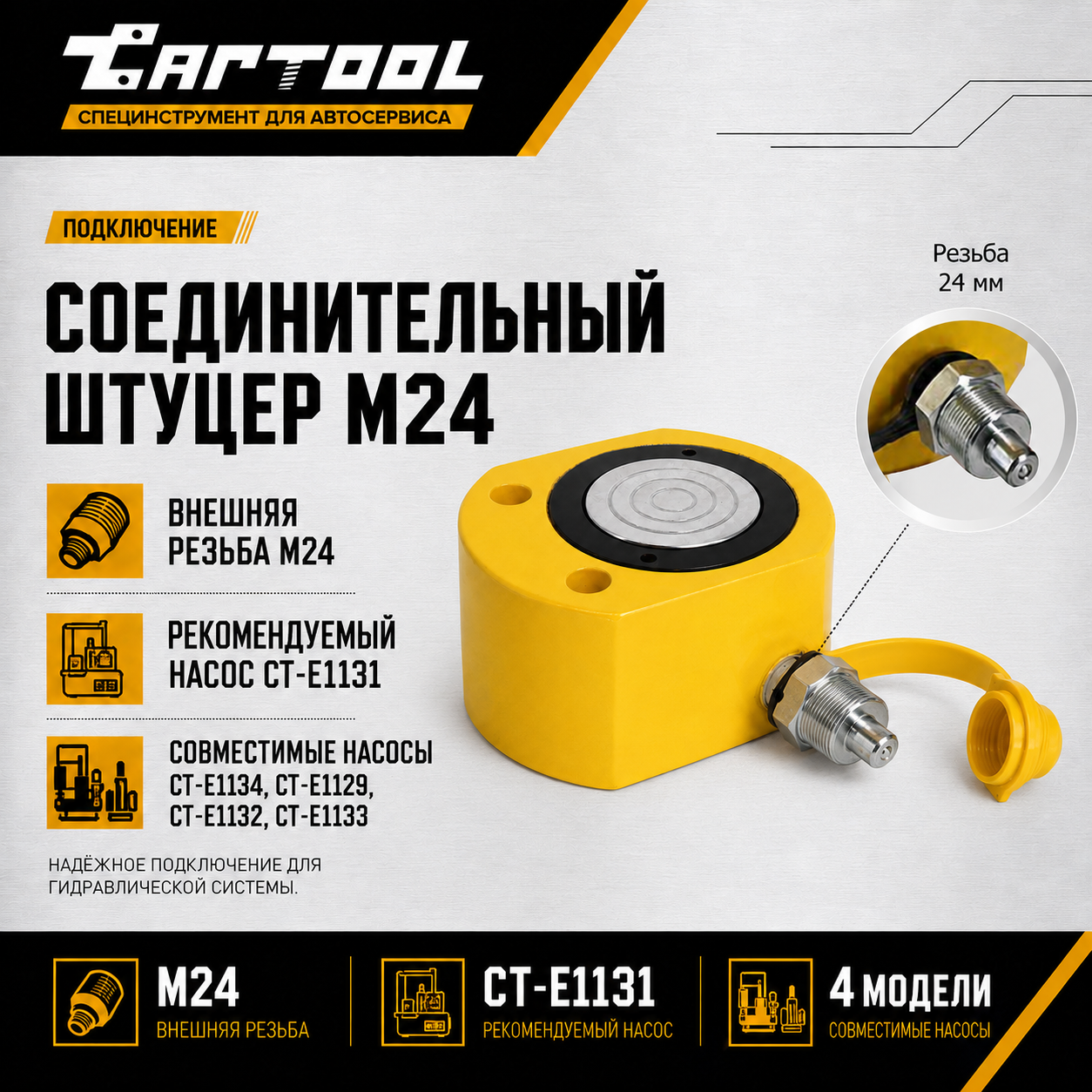

  • гидроцилиндр со штуцером «папа» М24, на штуцере — защитный колпачок;
  • насос и шланг в поставку не входят.

Сравнительные характеристики гидроцилиндров Car-Tool

Наименование
Гидравлический цилиндр низкий 50т. Car-Tool CT-T5012 Гидравлический цилиндр низкий 50т. Car-Tool CT-T5012
10 900 ₽
Усилие, т103050100200
Ход штока, мм1013161620
Рабочее давление, бар700700700700700
Тип действияодностороннее, возврат штока пружинойодностороннее, возврат штока пружинойодностороннее, возврат штока пружинойодностороннее, возврат штока пружинойодностороннее, возврат штока пружиной
Объём масла, см³1655101200567

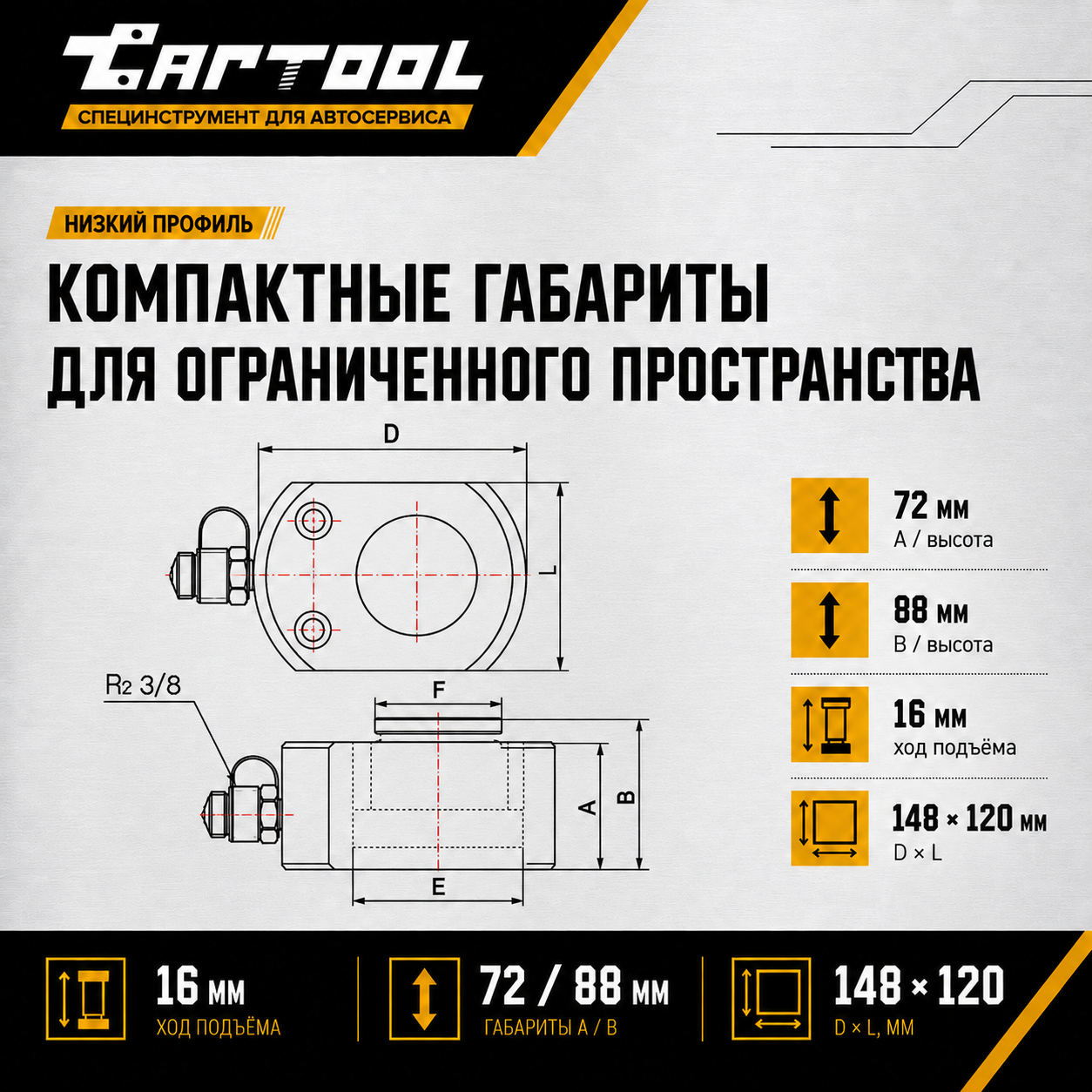

A — высота в сложенном положении, мм48627292110
B — высота с выдвинутым штоком, мм587588108130
D × L — размеры корпуса в плане, мм83 × 60123 × 98148 × 120188 × 160255 × 244
E — внутренний диаметр цилиндра, мм457595135190
F — диаметр штока, мм386470100135
Опорная поверхность штокарифлёнаярифлёнаярифлёнаярифлёнаярифлёная
Крепёжные отверстия в корпусеестьестьестьестьесть
Вес, кг1,64,67,816,842
Соединительный штуцер«Папа», наружная резьба М24«Папа», наружная резьба М24«Папа», наружная резьба М24«Папа», наружная резьба М24«Папа», наружная резьба М24
Порт подключения3/8"3/8"3/8"3/8"3/8"
Рекомендуемый насосCT-E1131CT-E1131CT-E1131CT-E1131CT-E1134
Совместимые насосыCT-E1134; CT-E1129 CT-E1132CT-E1134; CT-E1129; CT-E1132CT-E1134; CT-E1129 CT-E1132CT-E1134; CT-E1129; CT-E1132CT-A3036; CT-E1129; CT-E1132
Рабочая температура−15…+50 °C
Гарантия24 мес.24 мес.24 мес.24 мес.24 мес.

Вопросы и ответы

Какой насос подойдёт?

Ручной CT-E1131 — его советуем в первую очередь: бак 0,6 л, в комплекте шланг 1,2 м с муфтой «мама» М24. Цилиндр забирает на полный ход 101 см³. Работают с ним и CT-E1134, CT-E1129, CT-E1132.

Какой зазор нужен под цилиндр?

От 72 мм — столько он занимает сложенным. Шток поднимает груз на 16 мм, то есть верх пяты выходит на 88 мм. Нужно поднять выше при той же высоте подхвата — берите телескопический CT-T5066: те же 50 т, ход 66 мм, высота 74 мм.

Чем CT-T5012 отличается от CT-T1011?

Усилием, высотой и весом. Здесь 50 т, 72 мм, ход 16 мм и 7,8 кг. CT-T1011 — 10 т, 48 мм, ход 10 мм, 1,6 кг: под лёгкие грузы и самые тесные щели.

А чем он отличается от телескопического CT-T5066?

Ходом и способом возврата при одинаковых 50 т. CT-T5066 сложенным выше всего на 2 мм (74 мм), но выдвигается на 66 мм, а шток у него опускает сам груз. У CT-T5012 ход 16 мм, назад шток тянет пружина.

Как опустить шток?

Открыть сливной клапан на насосе. Пружина задвинет шток, масло стечёт назад в насос.

Что важно для безопасности?

Держитесь в пределах 50 т и 16 мм хода. Основание под цилиндром — твёрдое и ровное, усилие идёт точно вдоль штока, а центр тяжести груза находится над цилиндром. По корпусу не стучат, поднятый груз без присмотра на цилиндре не оставляют и под ним не работают, пока его держит одна гидравлика.

Можно ли поднимать сразу несколькими цилиндрами?

Да, от одного насоса по общей гидролинии. Условие одно: полезный объём масла в насосе больше, чем суммарно нужно всем цилиндрам, — иначе часть штоков не доберёт хода.

Встанет ли насос другого производителя?

Да, если он выдаёт до 700 бар и шланг у него с муфтой «мама» М24. При другой муфте выручит набор CT-3439A. Насос послабее по давлению тоже подключится, просто цилиндр не выйдет на полные 50 т.

Как удлинить шланг?

Поставить удлинитель CT-3037H (1,5 м) или CT-03700H (3 м). Оба рассчитаны на 700 бар, присоединение 3/8″ × М24.

Какая гарантия?

24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
