Арт.: CT-T20020

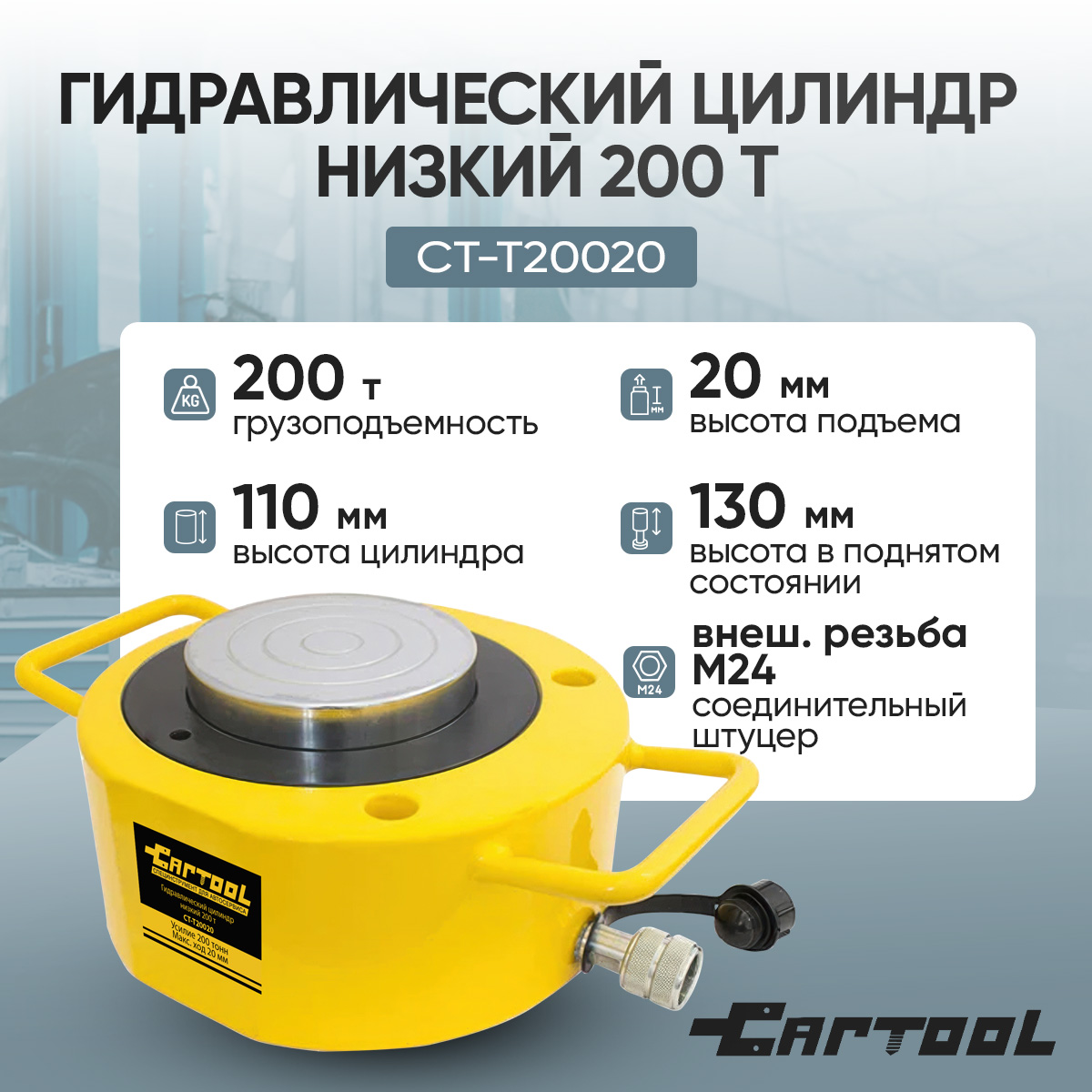

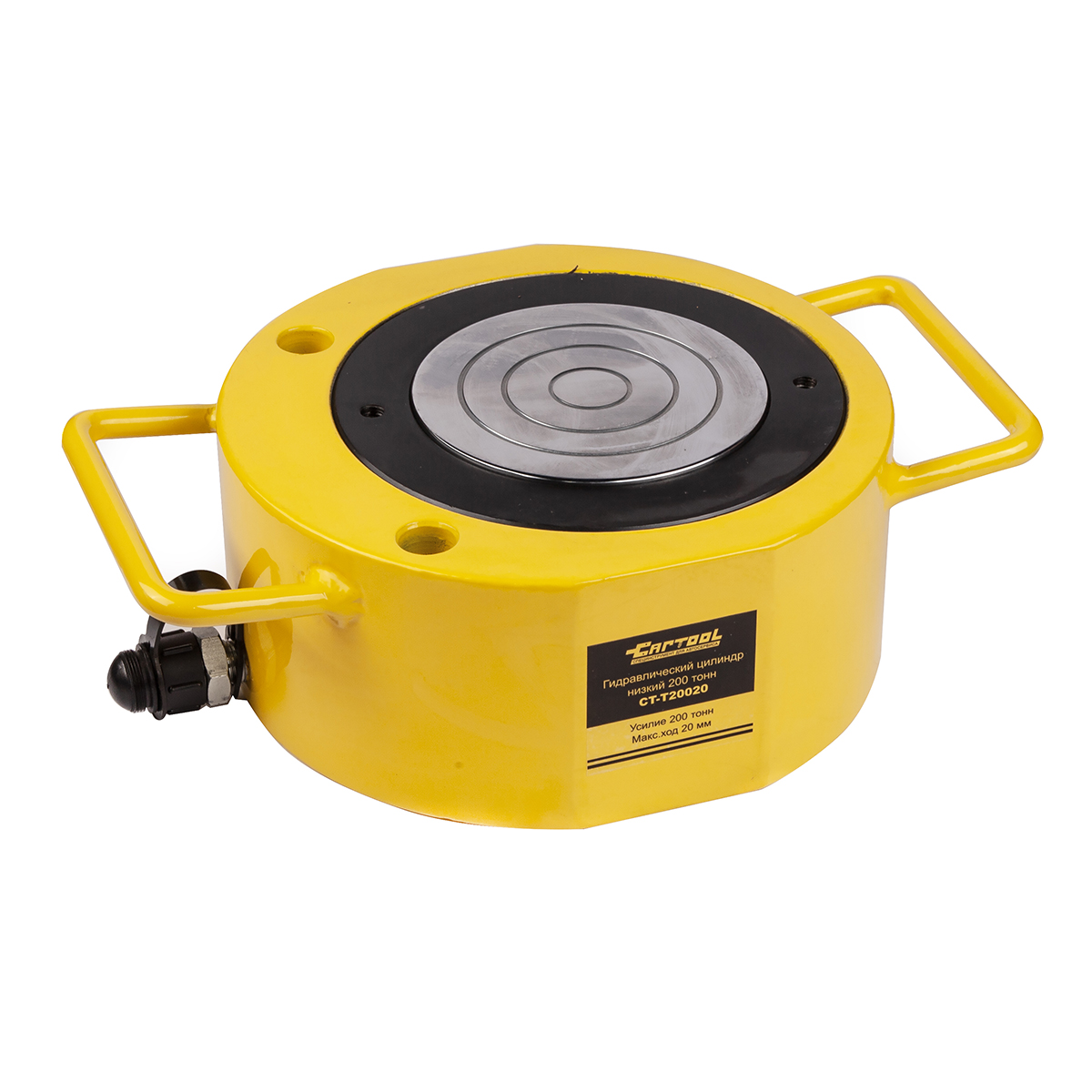

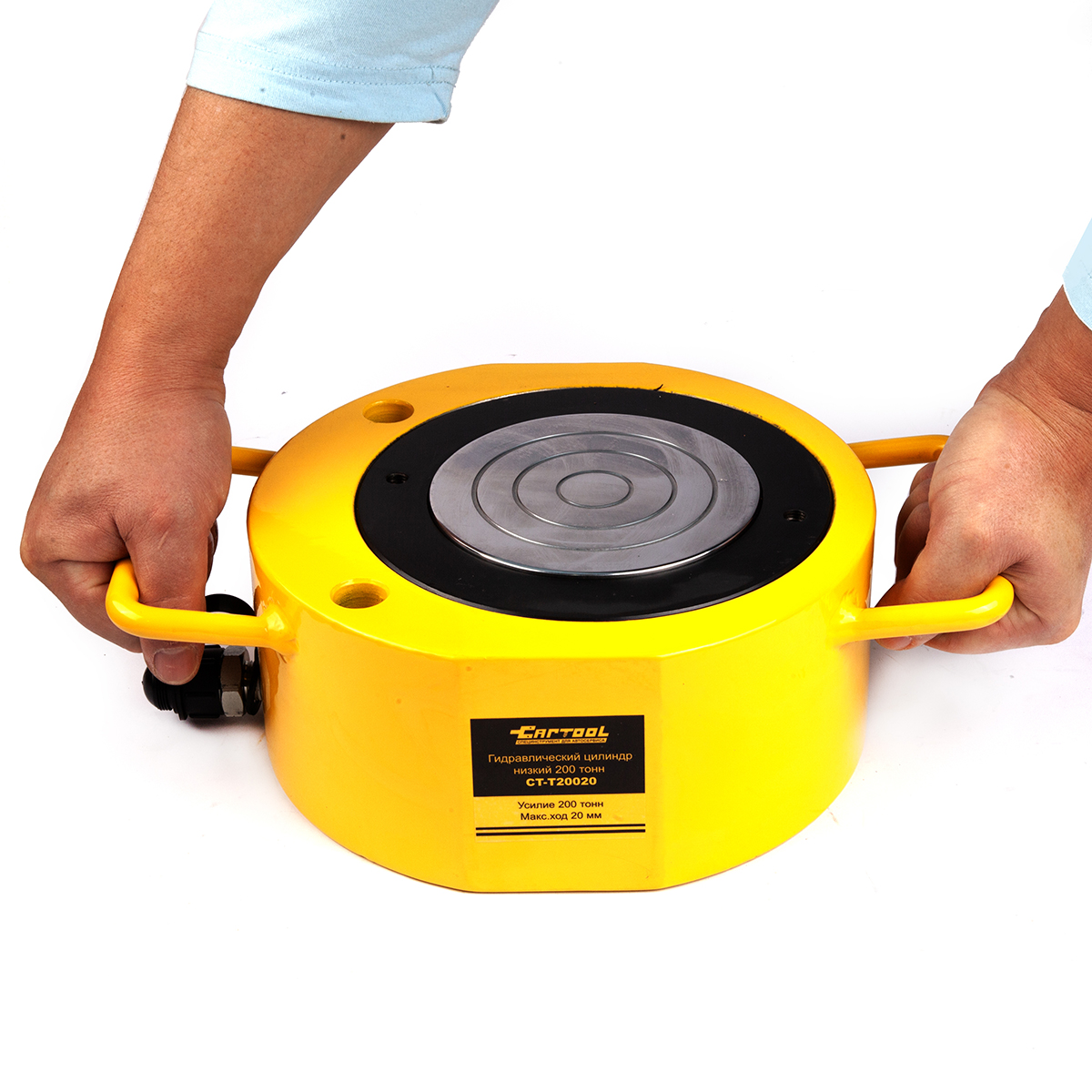

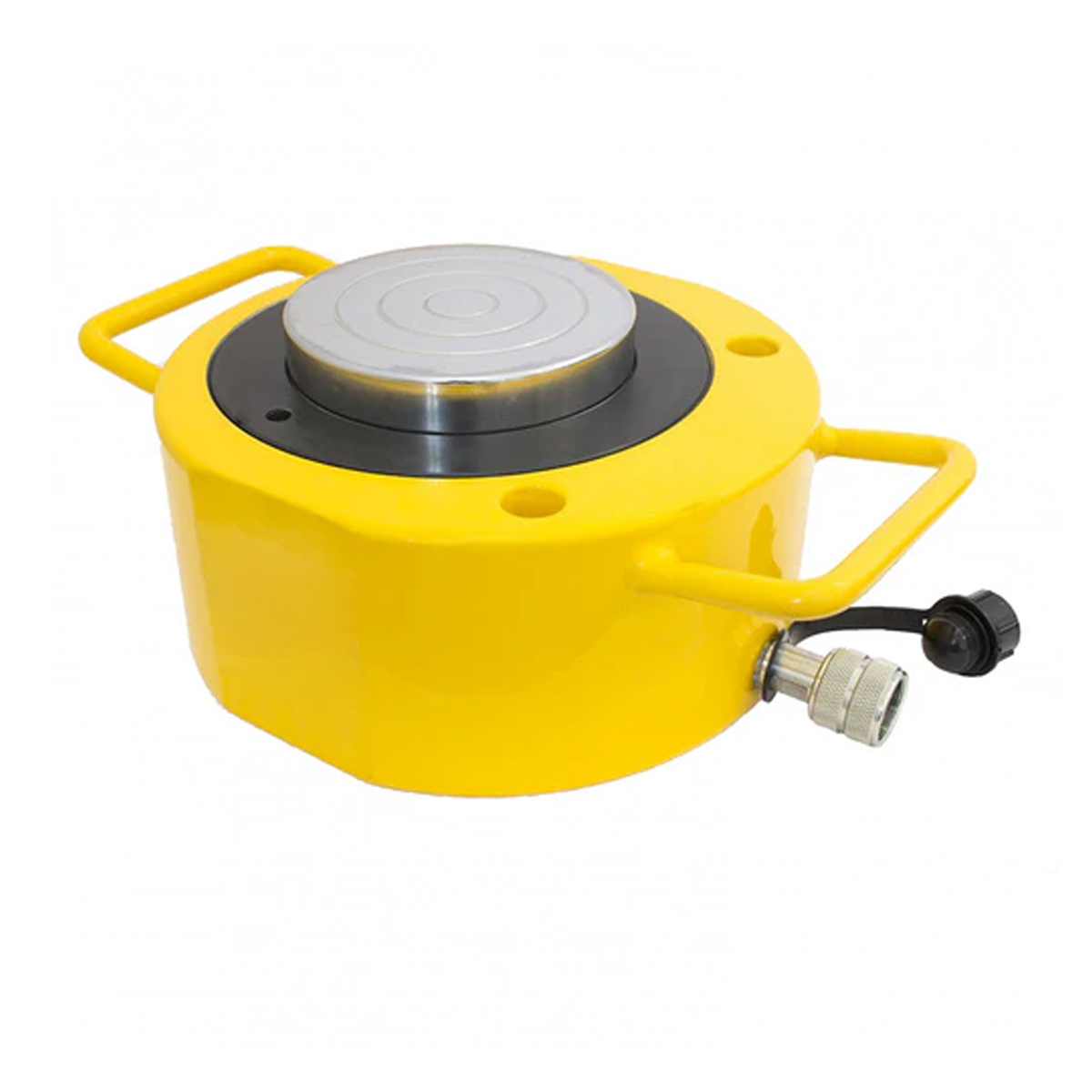

Гидравлический цилиндр низкий 200т. Car-Tool CT-T20020

37 900 ₽ Товар в наличии Бесплатная доставка по России

Гидравлический цилиндр низкий 200т. Car-Tool CT-T20020 — самый сильный цилиндр в линейке низких Car-Tool: 200 т при высоте 110 мм. От насоса на 700 бар шток поднимается на 20 мм — до 130 мм, назад его возвращает пружина. Цилиндр подводят под раму, станину или балку, где обычный домкрат не встаёт.

Где пригодится

  • вывешивание прессов, станков и тяжёлого оборудования при монтаже;
  • подъём спецтехники и конструкций за раму при малом зазоре;
  • выверка металлоконструкций и фундаментных рам;
  • подпор и разжим тяжёлых узлов при ремонте, тяжёлое машиностроение.

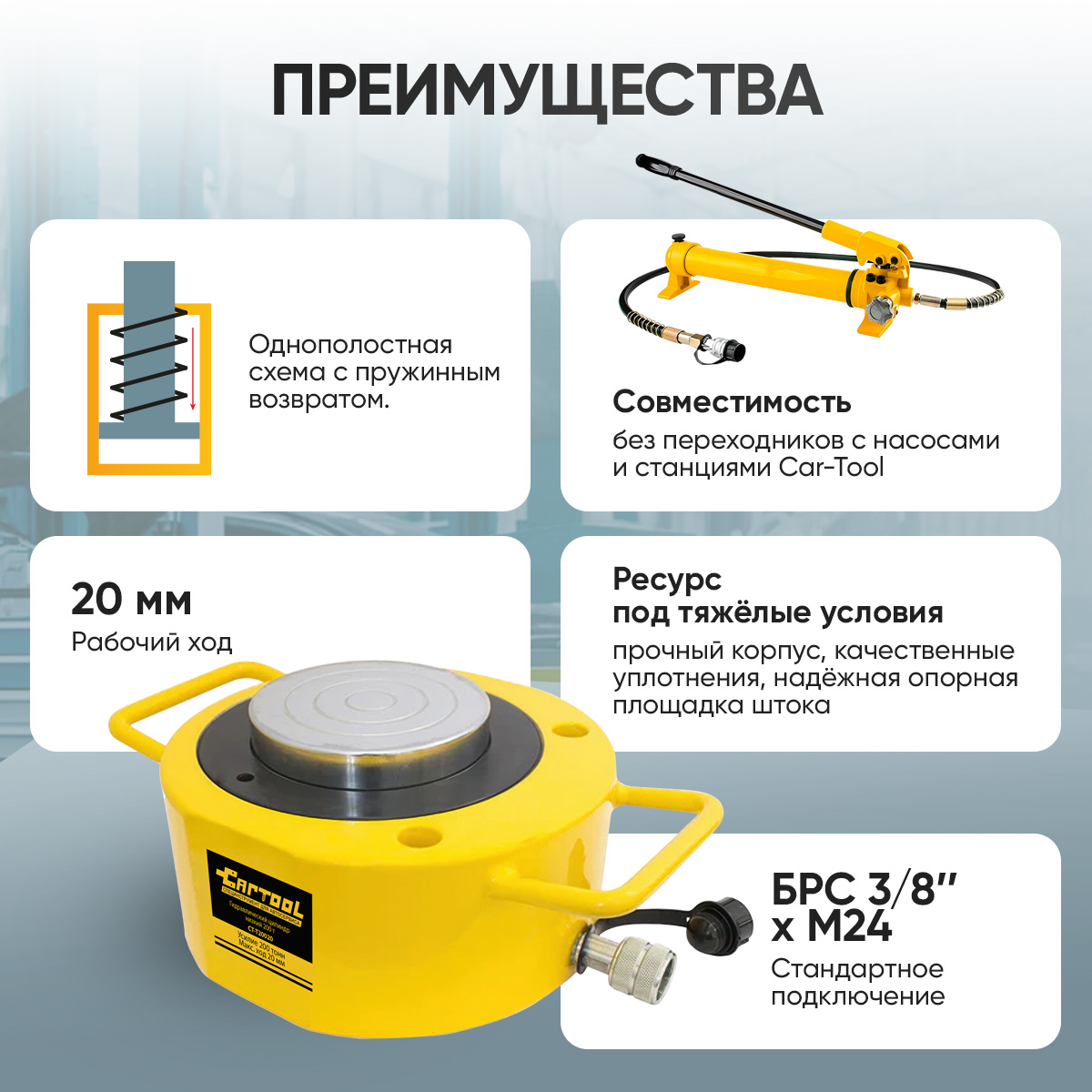

Чем удобна модель

  • 200 т при 110 мм высоты — такая сила там, где проходит только плоский цилиндр;
  • одностороннего действия — масло идёт в одну полость, назад шток возвращает пружина;
  • ход 20 мм — груз отрывают и подкладывают опоры за один подъём;

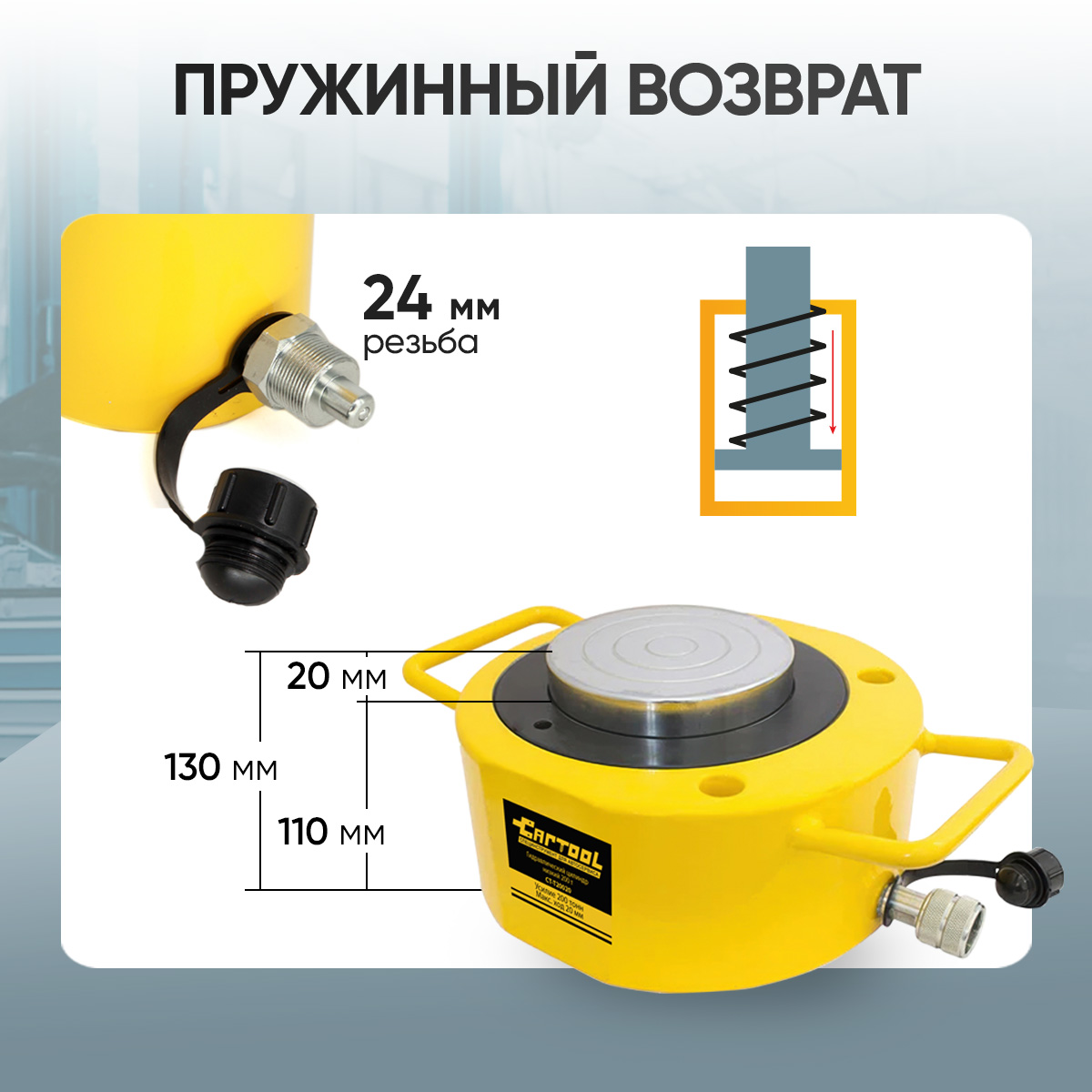

  • пружинный возврат — открыли сливной клапан насоса, шток ушёл в корпус сам;
  • штуцер «папа» М24, порт 3/8″ — муфта «мама» М24 со шланга насоса Car-Tool наворачивается без переходника;
  • около 570 см³ масла на весь ход — насос нужен с запасом объёма.

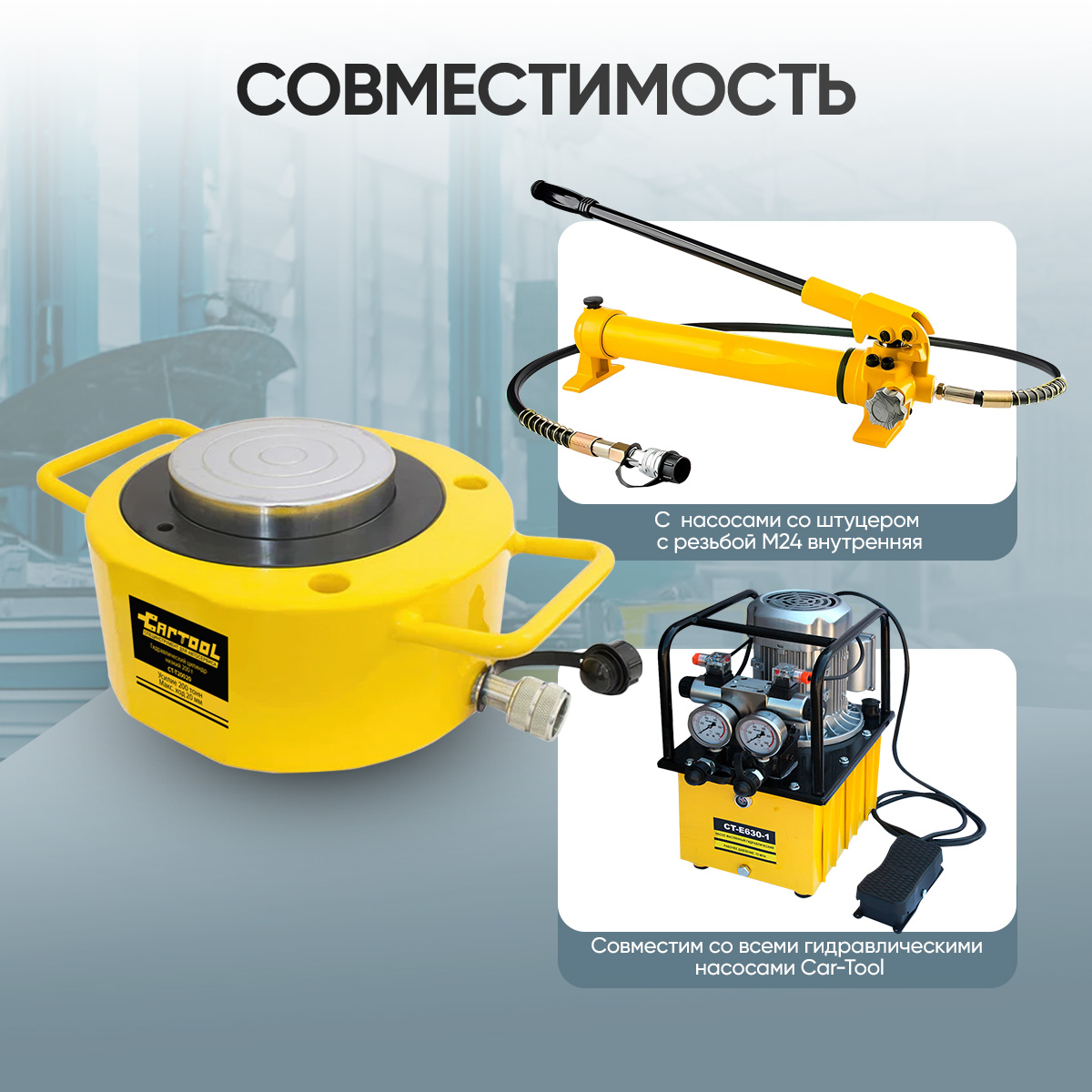

Какой насос взять

Нужен насос на 700 бар, у которого масла больше 570 см³: ручной CT-E1129 (полезных 2000 см³), ручной CT-E1132 (2700 см³) или пневмогидравлический CT-A3036 на 1,7 л. Маленькому CT-E1131 с 350 см³ на полный ход не хватит. Другие низкие цилиндры: CT-T10016 — 100 т, ход 16 мм; CT-T5012 — 50 т, высота 72 мм; CT-T3013 — 30 т. Те же 200 т с ходом 50 мм и принудительным возвратом — двусторонний CT-T20050 (работает от насоса CT-E1130).

Что ещё пригодится:

  • шланги-удлинители на 700 бар, 3/8″ × М24: CT-3037H (1,5 м) и CT-03700H (3 м);
  • кран-распределитель CT-0002R — от одного насоса работают два цилиндра;
  • тройник CT-7002 — манометр в линии, по нему видна нагрузка;
  • набор муфт CT-3439A — для шлангов других марок.

Комплект поставки

  • гидроцилиндр;
  • насос и шланг в поставку не входят.

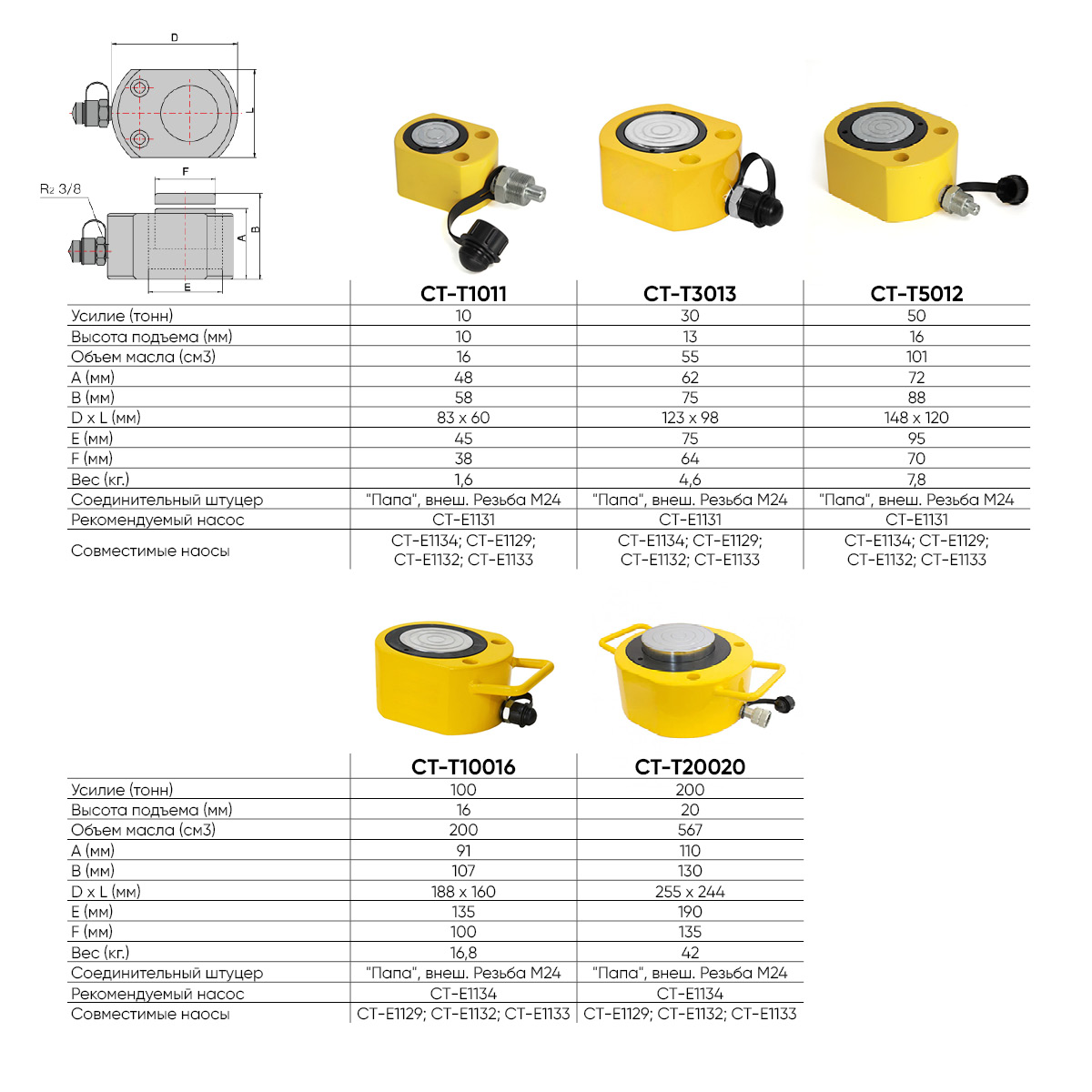

Сравнительные характеристики низких гидроцилиндров Car-Tool

Размеры низкого гидроцилиндра: A, B, D × L, E, F
Наименование
Гидравлический цилиндр низкий 200т. Car-Tool CT-T20020 Гидравлический цилиндр низкий 200т. Car-Tool CT-T20020
37 900 ₽
Усилие, т103050100200
Ход штока, мм1013161620
Рабочее давление, бар700700700700700
Тип действияодностороннее, возврат штока пружинойодностороннее, возврат штока пружинойодностороннее, возврат штока пружинойодностороннее, возврат штока пружинойодностороннее, возврат штока пружиной
Объём масла, см³1655101200567
A — высота в сложенном положении, мм48627292110
B — высота с выдвинутым штоком, мм587588108130
D × L — размеры корпуса в плане, мм83 × 60123 × 98148 × 120188 × 160255 × 244
E — внутренний диаметр цилиндра, мм457595135190
F — диаметр штока, мм386470100135
Опорная поверхность штокарифлёнаярифлёнаярифлёнаярифлёнаярифлёная
Крепёжные отверстия в корпусеестьестьестьестьесть
Вес, кг1,64,67,816,842
Соединительный штуцер«Папа», наружная резьба М24«Папа», наружная резьба М24«Папа», наружная резьба М24«Папа», наружная резьба М24«Папа», наружная резьба М24
Порт подключения3/8"3/8"3/8"3/8"3/8"
Рекомендуемый насосCT-E1131CT-E1131CT-E1131CT-E1131CT-E1134
Совместимые насосыCT-E1134; CT-E1129 CT-E1132CT-E1134; CT-E1129; CT-E1132CT-E1134; CT-E1129 CT-E1132CT-E1134; CT-E1129; CT-E1132CT-A3036; CT-E1129; CT-E1132
Рабочая температура−15…+50 °C
Гарантия24 мес.24 мес.24 мес.24 мес.24 мес.

Вопросы и ответы

Какой насос подойдёт?

На 700 бар и с объёмом масла больше, чем цилиндру нужно на весь ход (около 570 см³): ручные CT-E1129 или CT-E1132, пневмогидравлический CT-A3036. CT-E1131 на 350 см³ не хватает.

Как соединить с насосом Car-Tool?

Наверните муфту «мама» М24 со шланга насоса на штуцер «папа» М24 цилиндра до упора — и всё, переходник не нужен.

Чем CT-T20020 отличается от CT-T10016?

Силой и ходом: 200 т и 20 мм здесь, 100 т и 16 мм у CT-T10016. Шток у обоих возвращает пружина.

Нужен ход больше — что выбрать?

CT-T20050: 200 т, ход 50 мм, двустороннего действия; его приводит насос CT-E1130.

Как убрать шток?

Откройте сливной клапан насоса — пружина задвинет шток, масло уйдёт в бак.

Что важно для безопасности?

Не выходите за 200 т и 20 мм хода. Основание — твёрдое и ровное, усилие — вдоль оси штока. По цилиндру не бьют, под грузом на одной гидравлике не работают.

Можно ли поднимать несколькими цилиндрами?

Да, через кран CT-0002R. Насос должен вмещать больше масла, чем всем цилиндрам нужно в сумме.

Встанет ли насос другой марки?

Да, если он на 700 бар и шланг у него заканчивается муфтой «мама» М24. Для другой муфты есть набор CT-3439A.

Как удлинить шланг?

Удлинителями CT-3037H на 1,5 м и CT-03700H на 3 м — оба держат 700 бар.

Какая гарантия?

24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool: проверка, опрессовка, замена уплотнений и фитингов.
