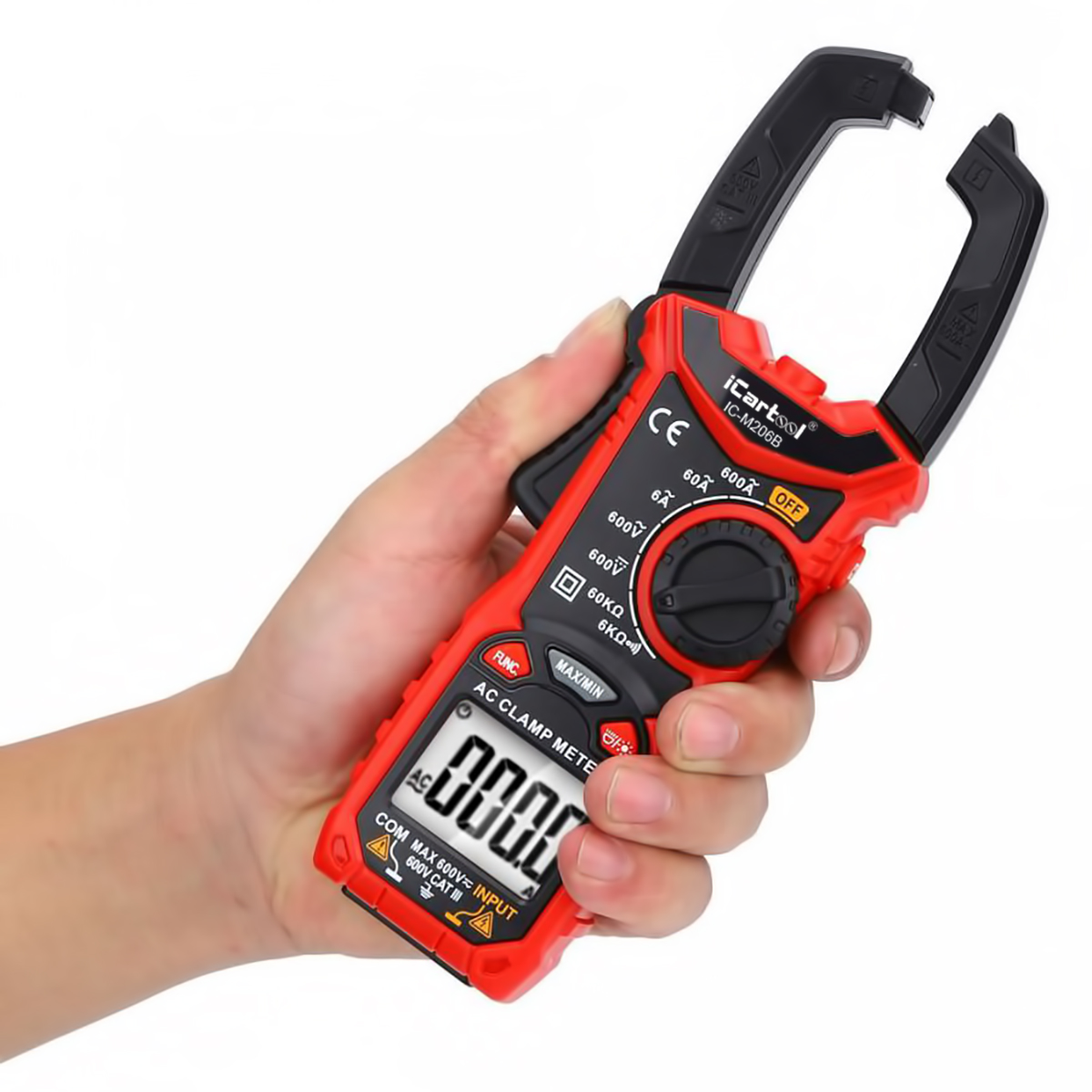

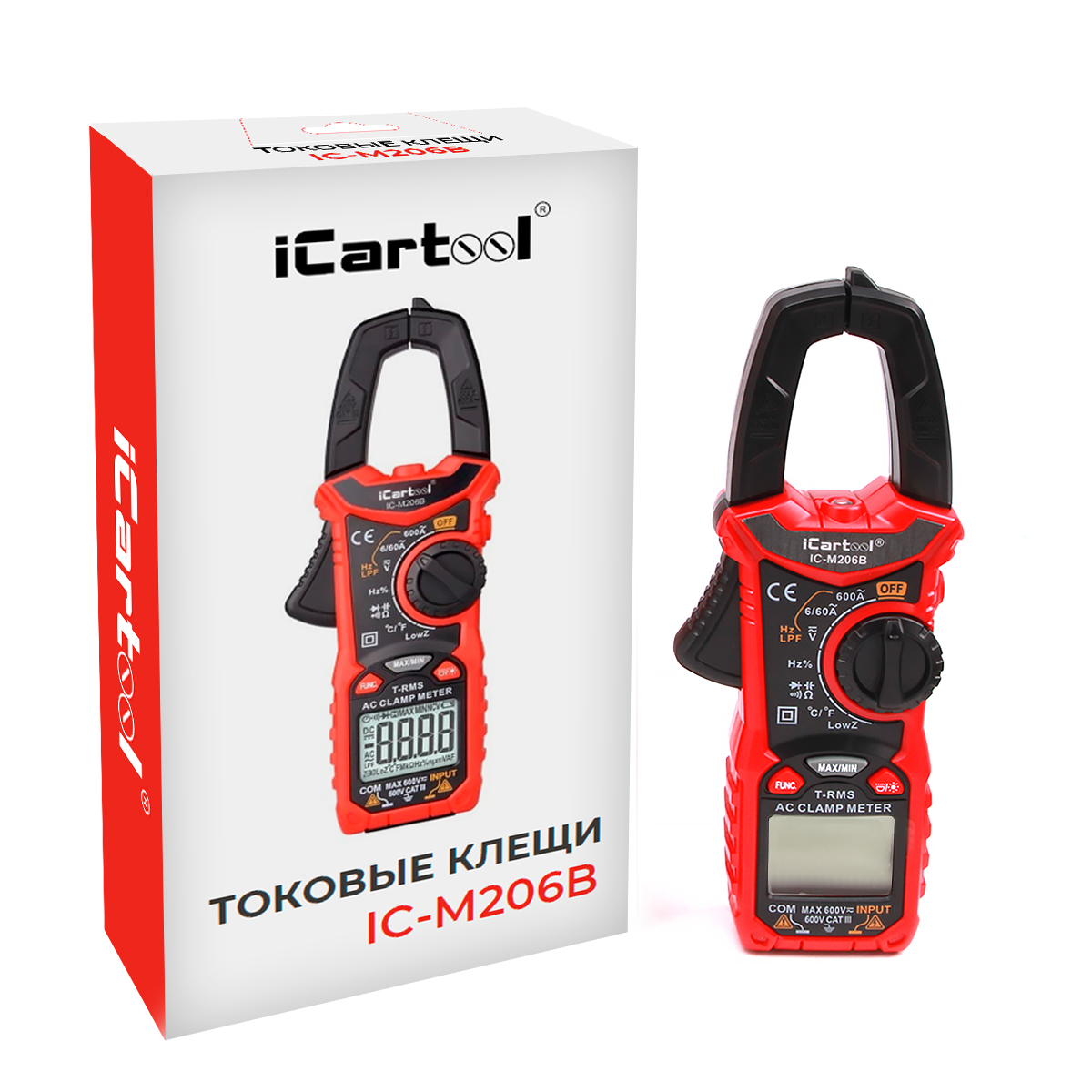

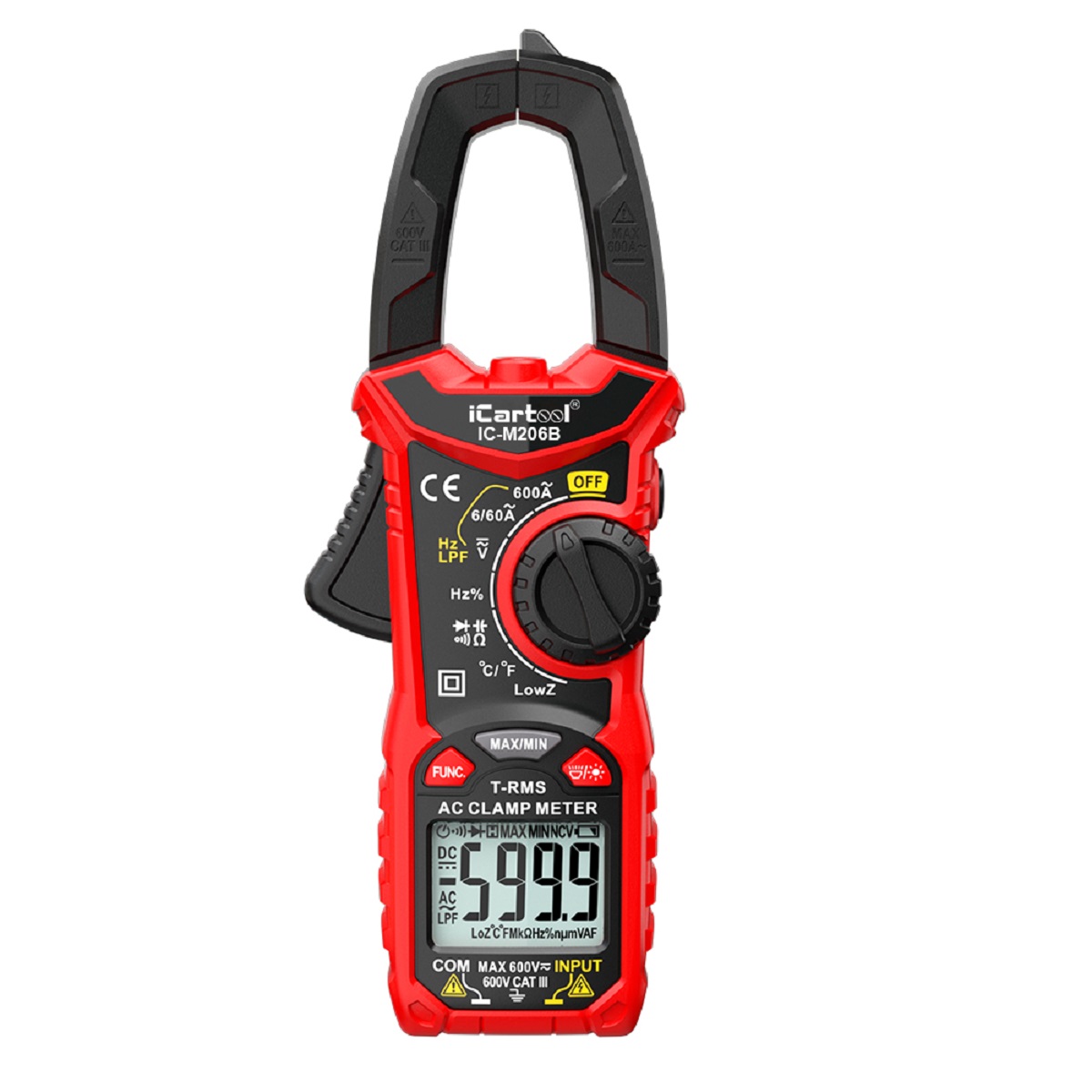

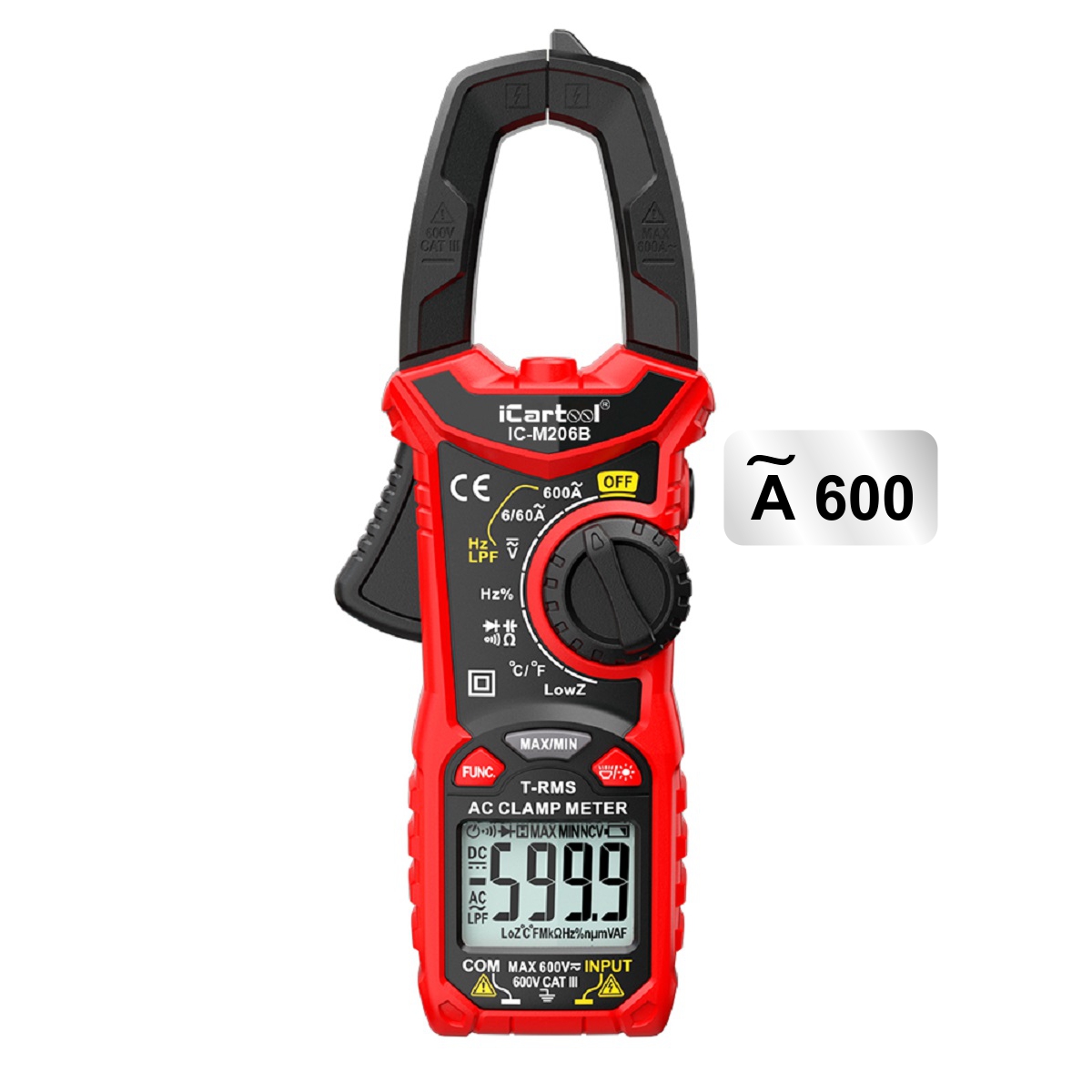

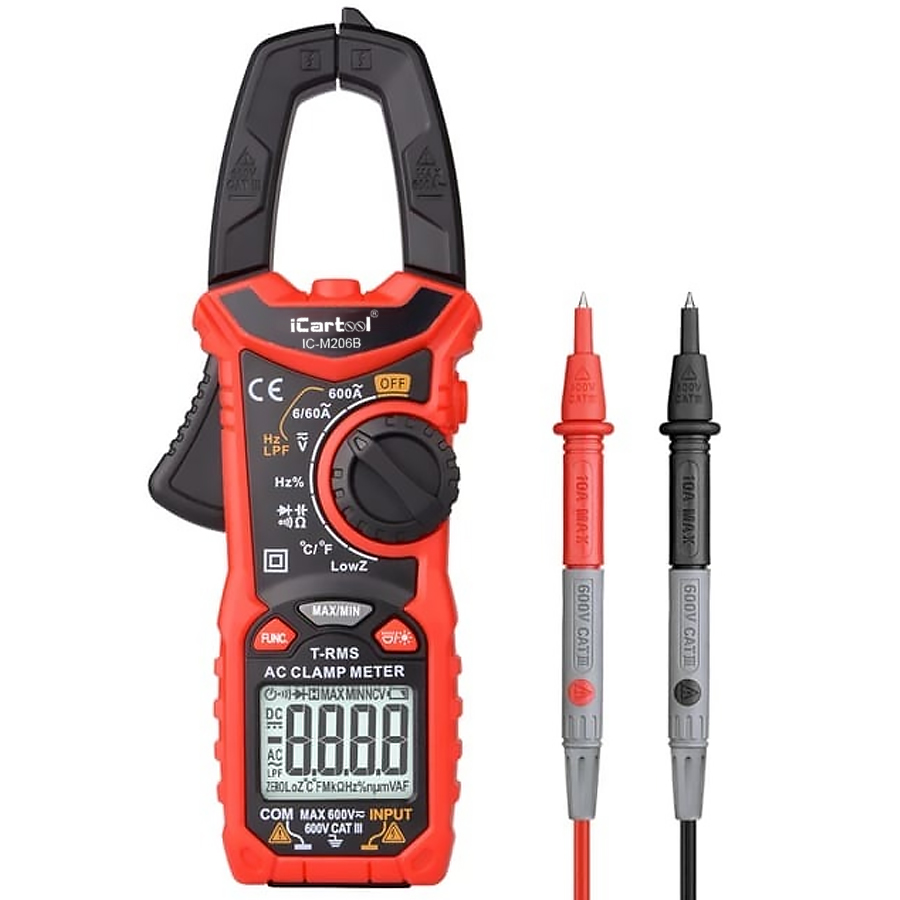

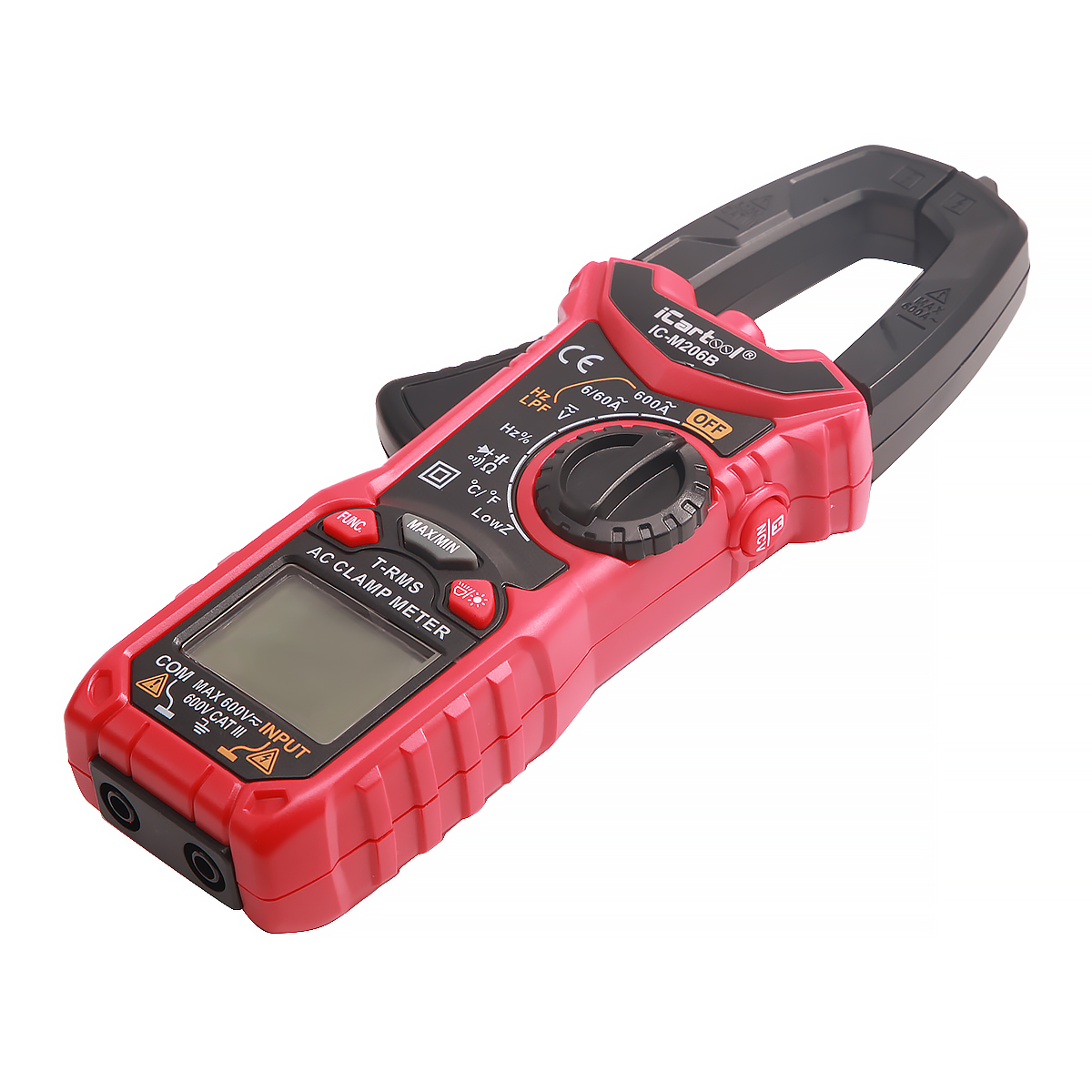

Токовые клещи переменного тока 600A iCartool IC-M206B

Токовые клещи переменного тока 600A iCartool IC-M206B — клещи для переменного тока до 600 А с True RMS и 6000 отсчётов: ток двигателей, насосов, компрессоров и линий 220/380 В. Кроме тока, меряют температуру термопарой до +1000 °C, ёмкость, частоту и коэффициент заполнения. Режим LowZ гасит наведённое напряжение на отключённых проводах, фильтр LPF — электрические помехи.

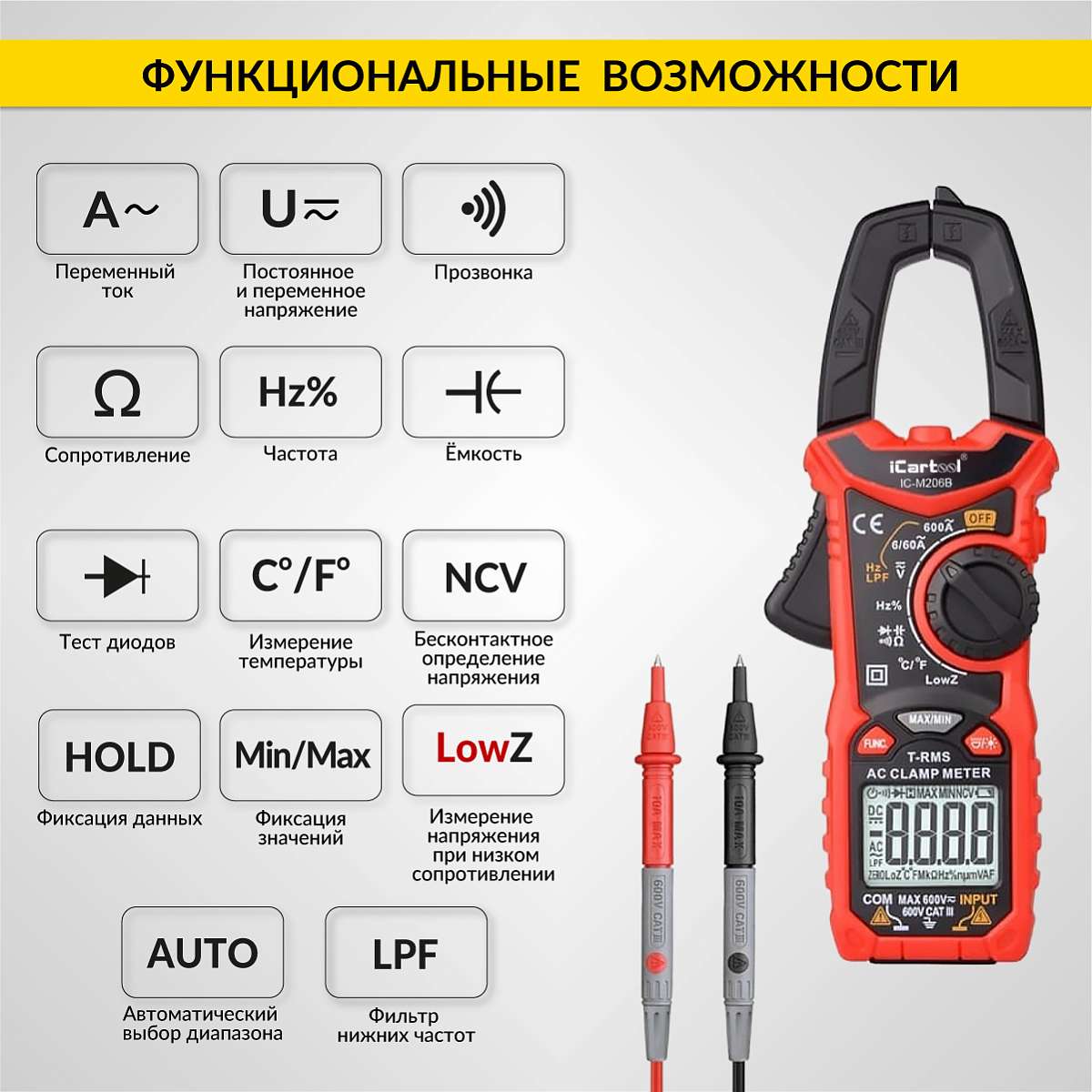

Где пригодится

• ток нагрузки в сетях 220/380 В и на оборудовании до 600 А;
• электродвигатели, насосы и компрессоры — по току и пусковому броску;
• наведённое напряжение в проводке — режимом LowZ;
• частота и коэффициент заполнения, температура от −20 до +1000 °C;

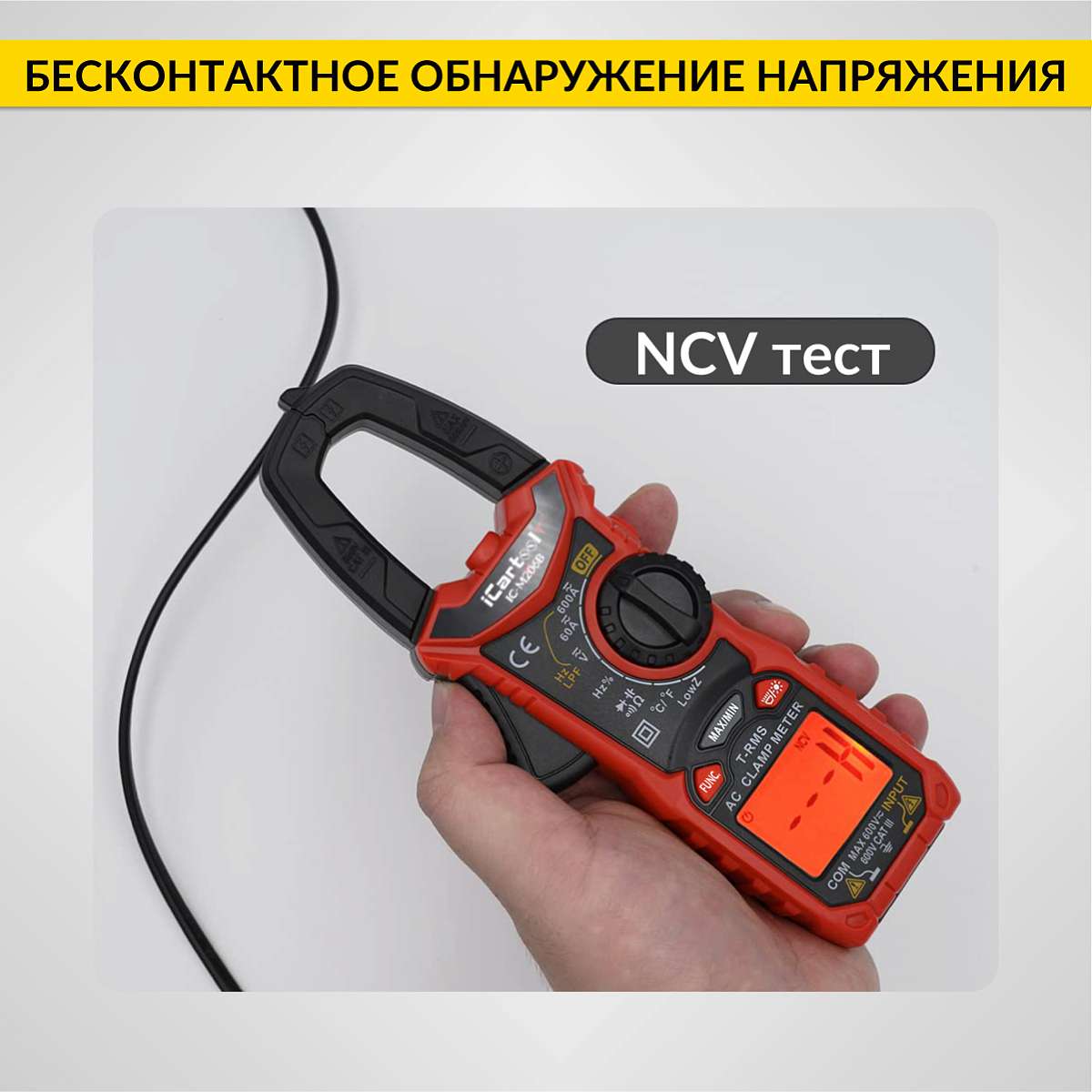

• бесконтактный поиск фазы (NCV), прозвонка и тест диодов.

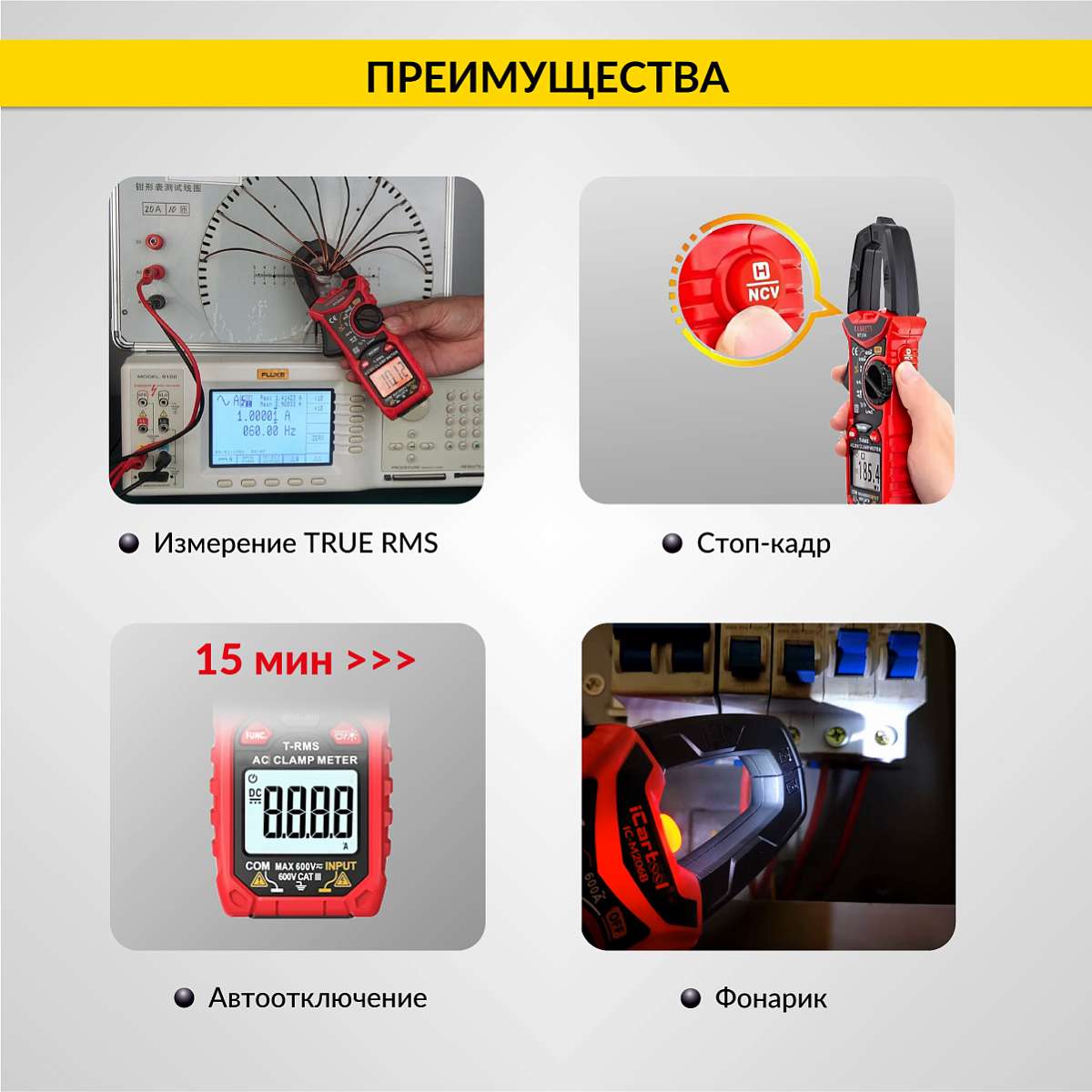

Чем удобна модель

• True RMS и 6000 отсчётов — ток и напряжение верны и при искажённой форме сигнала;
• предел 6 А с шагом 0,001 А — видно даже маломощных потребителей; на 60 и 600 А шаг 0,01 и 0,1 А;

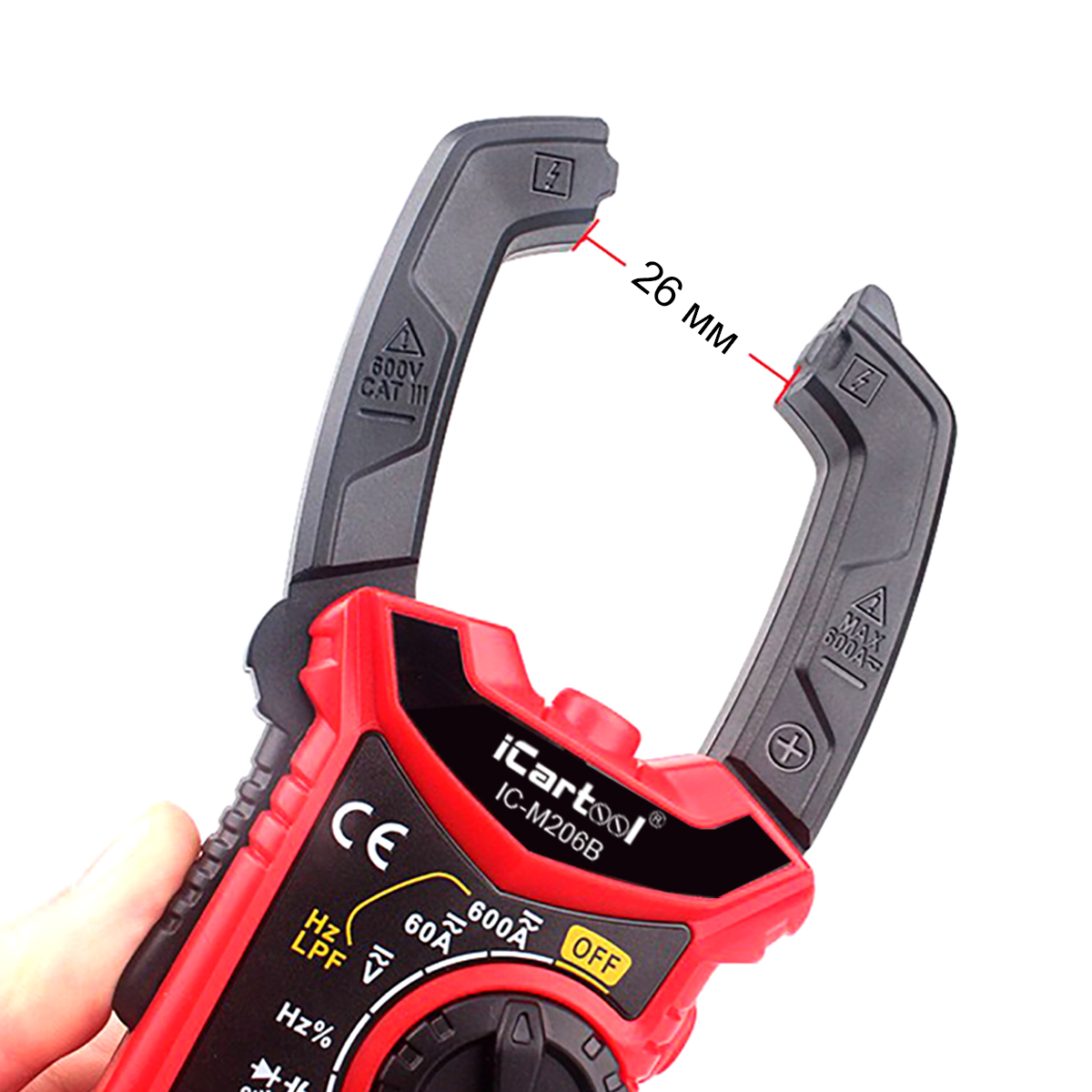

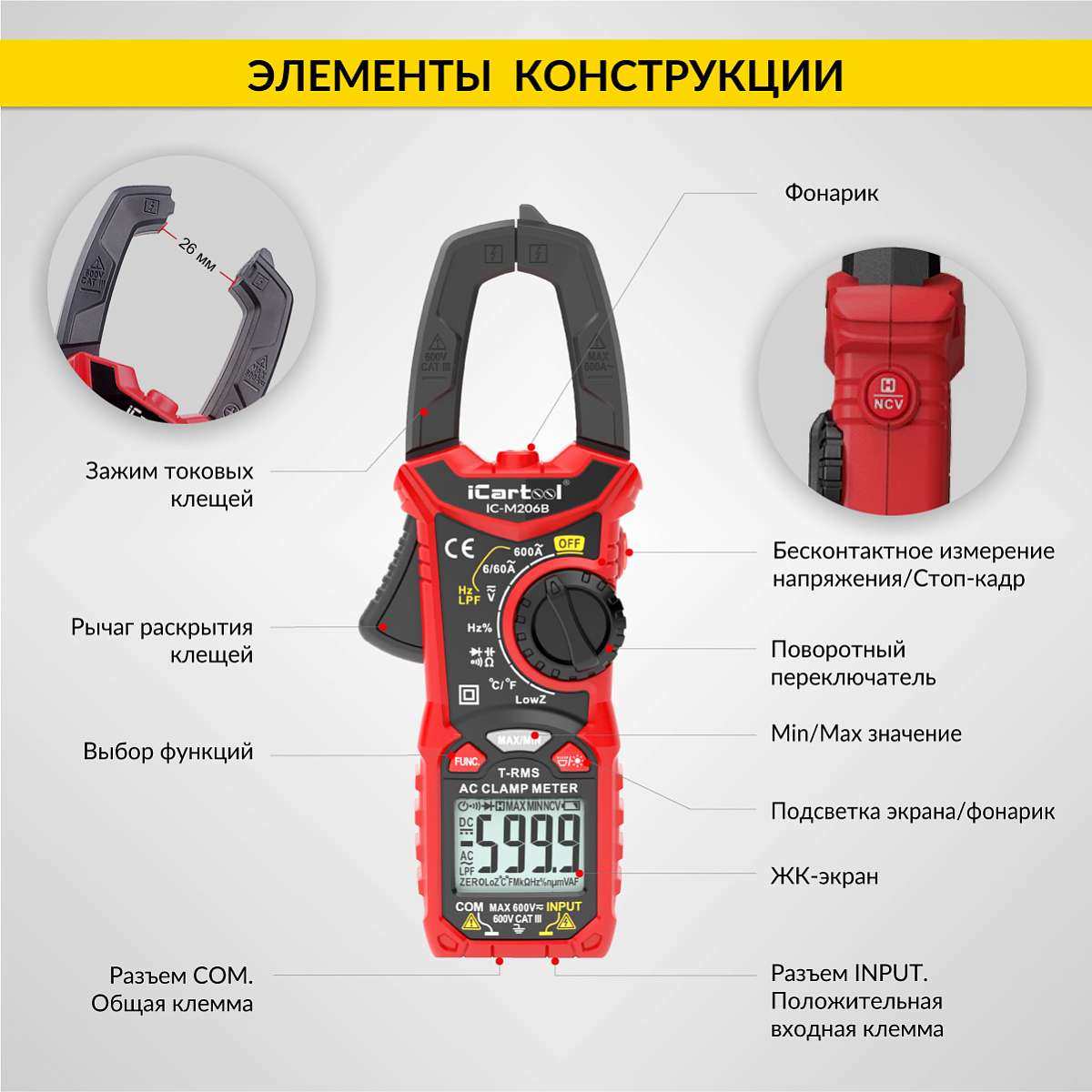

• губки до 26 мм с фонариком — обхватывают силовой кабель, свет падает в зону замера;
• MAX/MIN и HOLD — пики за время замера и стоп-кадр показания;

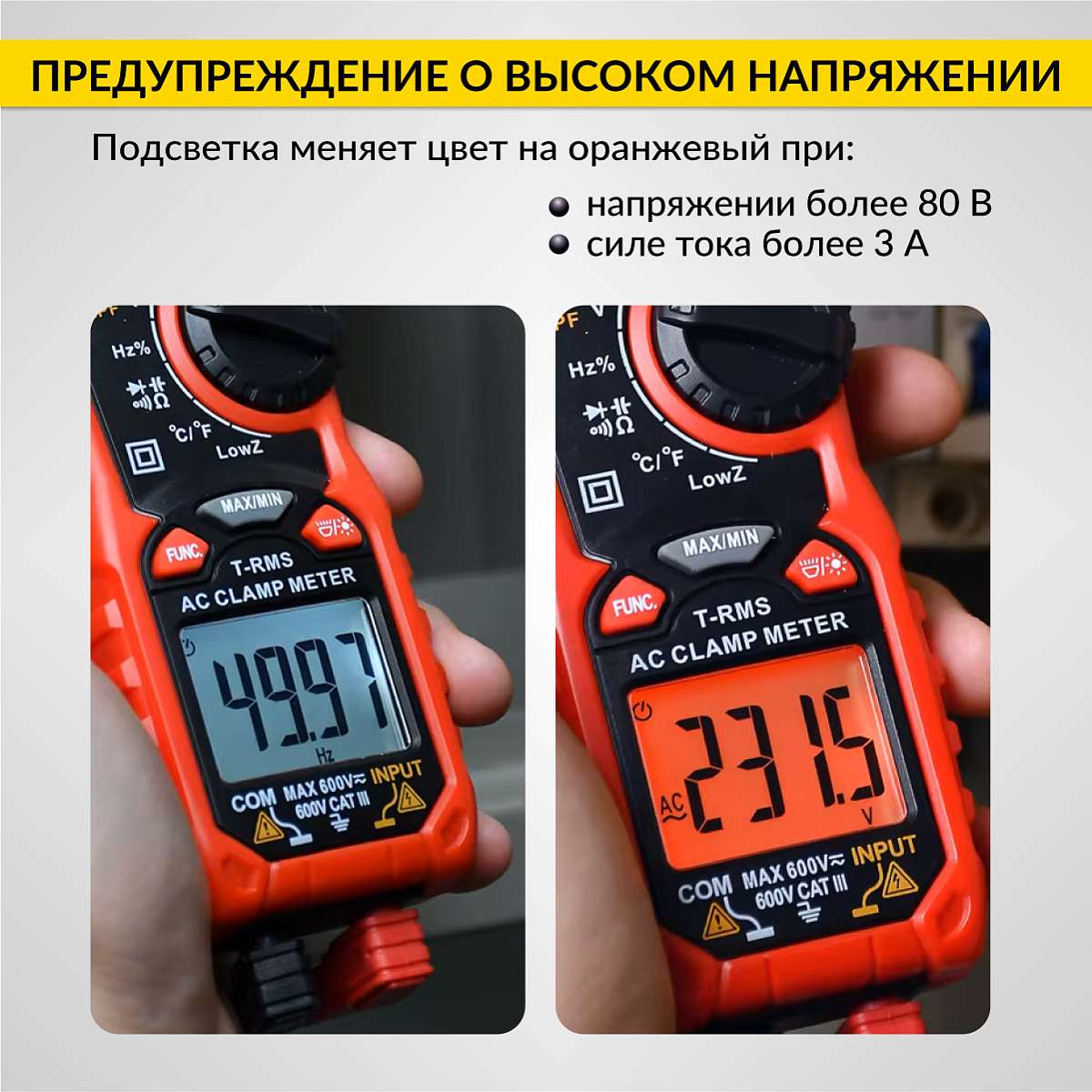

• автовыключение через 15 минут — для долгого замера его отключают; двухцветная подсветка предупреждает о высоком напряжении и токе;
• CAT III 600 В — по EN 61010-1, EN 61010-2-030, EN 61010-2-033 и EN 61326-1, корпус из АБС-пластика с усиленной изоляцией, масса 260 г.

Какие клещи выбрать

IC-M206D — тот же корпус, губки и функции, но с постоянным током до 600 А и обнулением DCA ZERO; нижний предел у него 60 А с шагом 0,01 А против 6 А с шагом 0,001 А у IC-M206B. IC-M200A — 200 А, 2000 отсчётов, губки 23 мм, без True RMS, ёмкости, частоты, температуры и фонарика, зато легче: 150 г против 260 г. Для вводного щита нужна категория CAT IV — она у IC-M210D. Для машины нужны клещи постоянного тока (DC) с запасом над пусковым током стартера. Он составляет 200–400 А у легковых бензиновых авто, 400–700 А у внедорожников, дизельных легковых и лёгкого коммерческого транспорта и 800–1200 А у грузовиков и спецтехники с сетью 24 В. IC-M200D на 200 А годятся для поиска утечек и проверки генератора, а на стартере уходят в перегрузку. Стартер бензинового мотора проверяют IC-M206D или IC-M207D с пределом от 600 А, дизельного — IC-M207D или IC-M210D, грузовой техники — IC-M210D на 1000 А.

Что ещё пригодится:

• термопара К-типа — в комплекте;
• две батарейки AAA 1,5 В — на замену;
• для постоянного тока в автомобиле — IC-M206D;
• для вводного щита с CAT IV — IC-M210D.

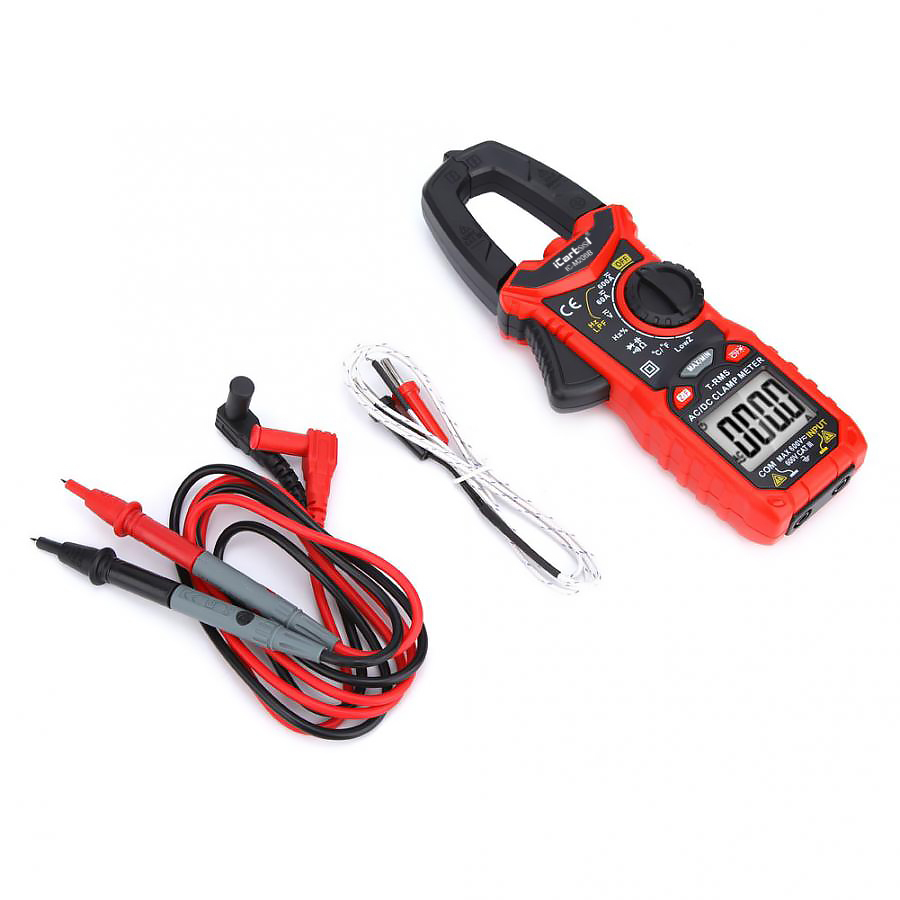

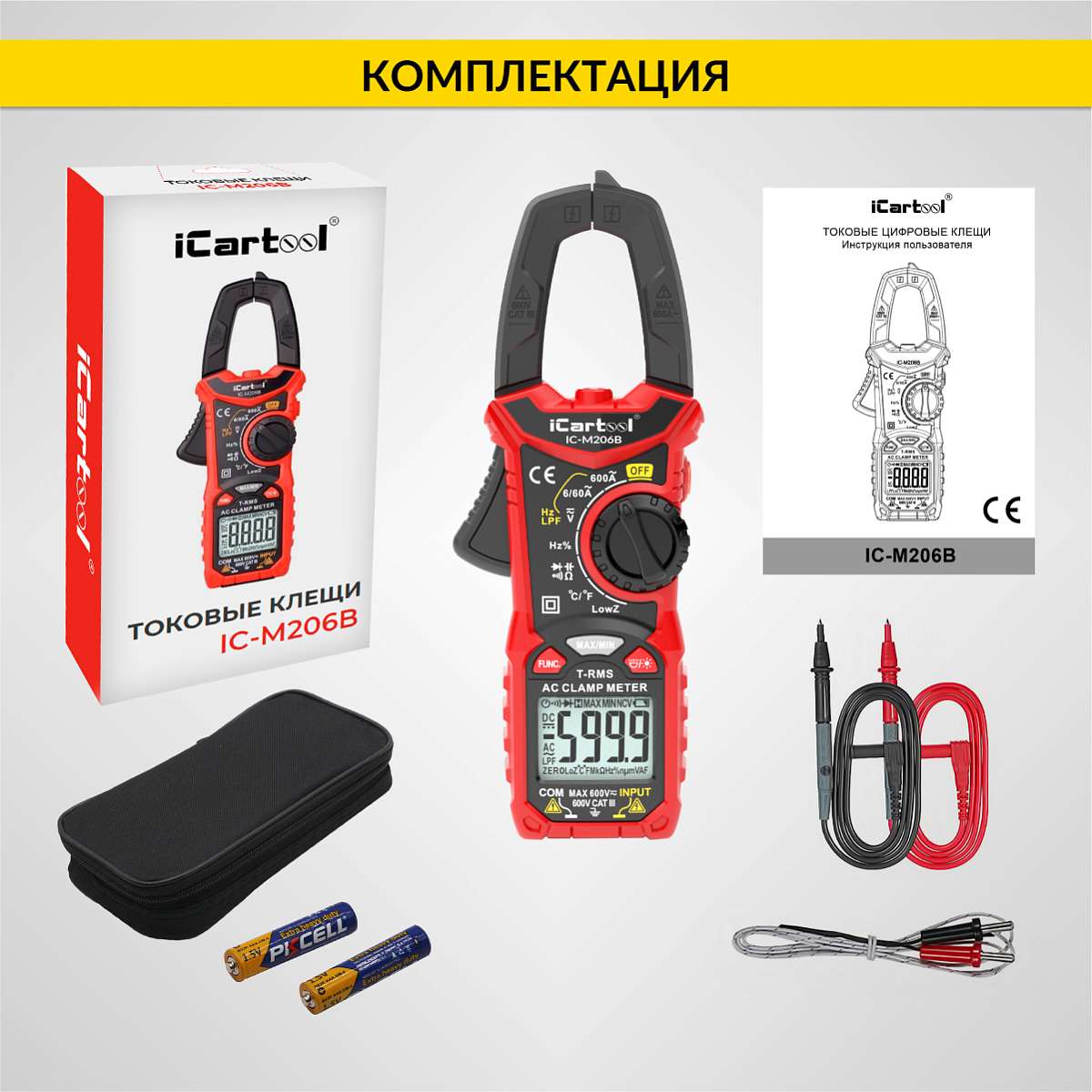

Комплект поставки

• токовые клещи;

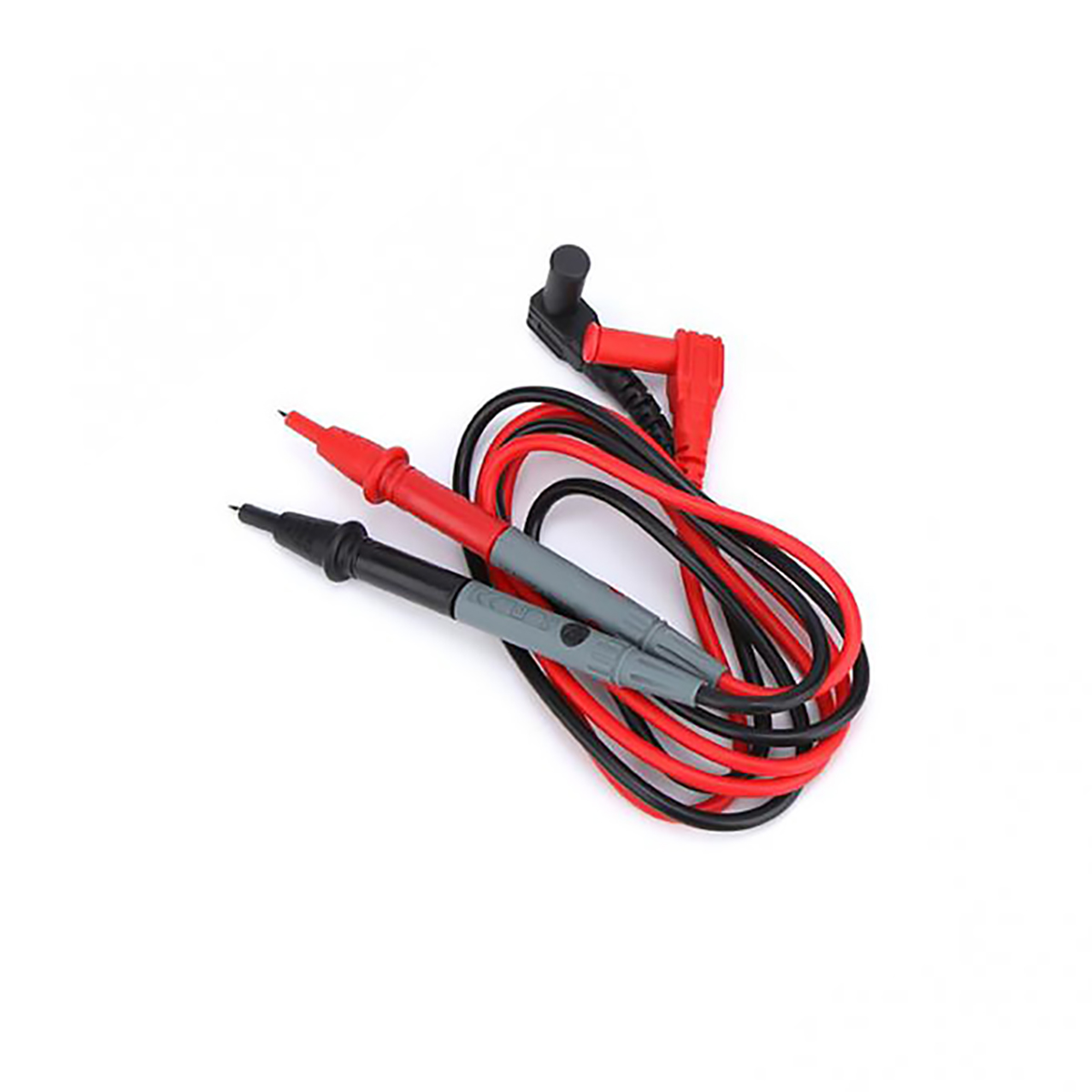

• щупы — красный и чёрный;

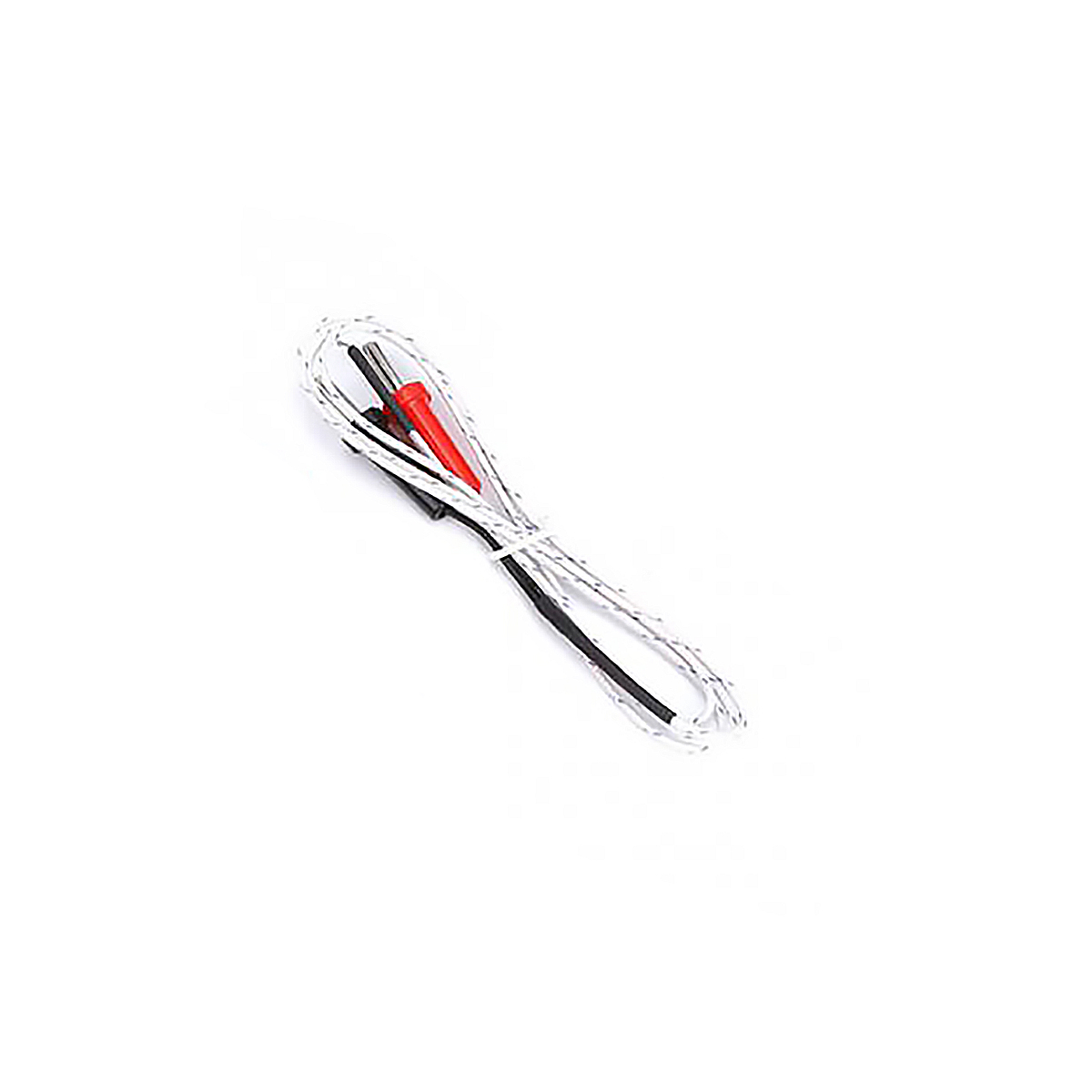

• термопара К-типа;

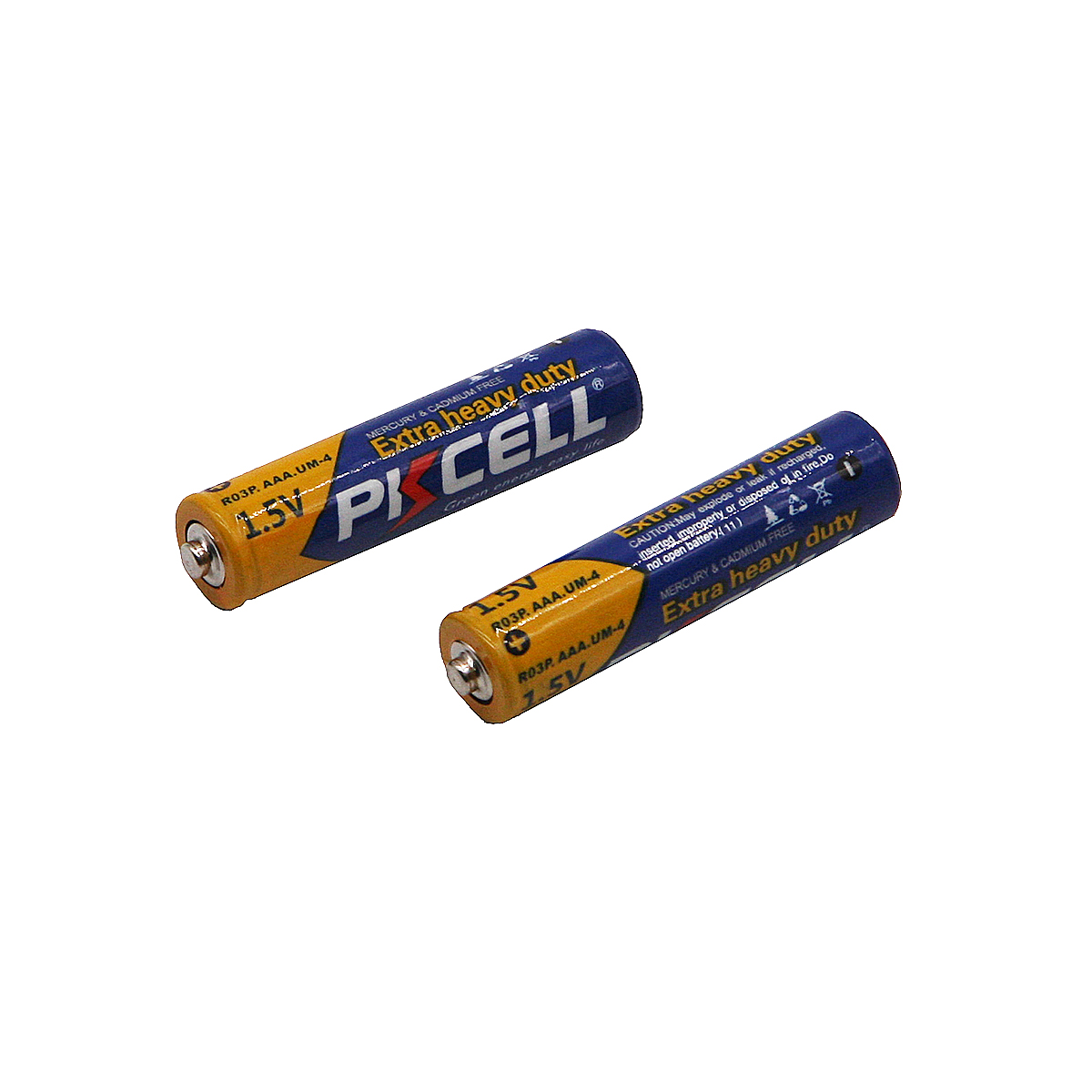

• батарейки AAA 1,5 В — 2 шт.;

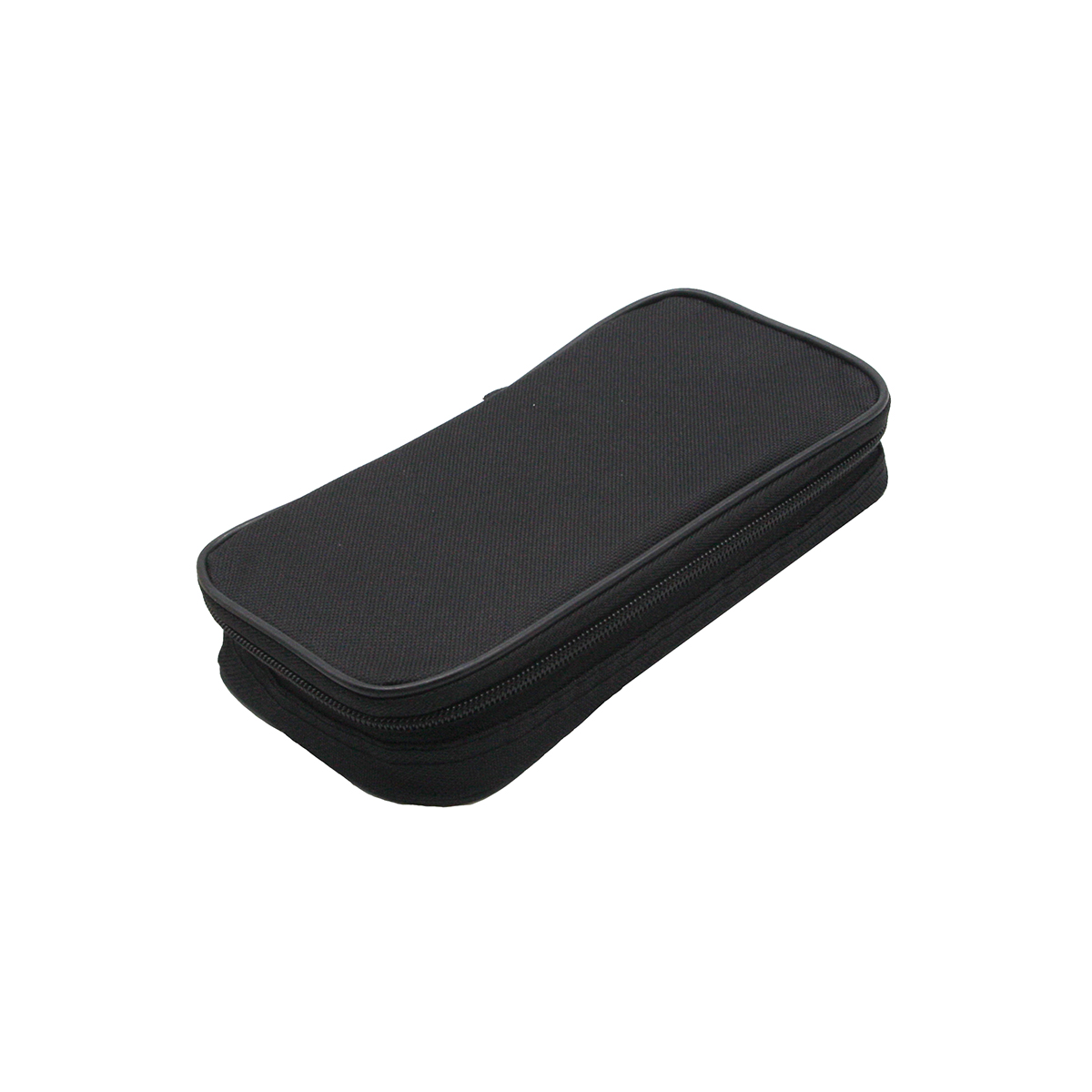

• тканевая сумка;

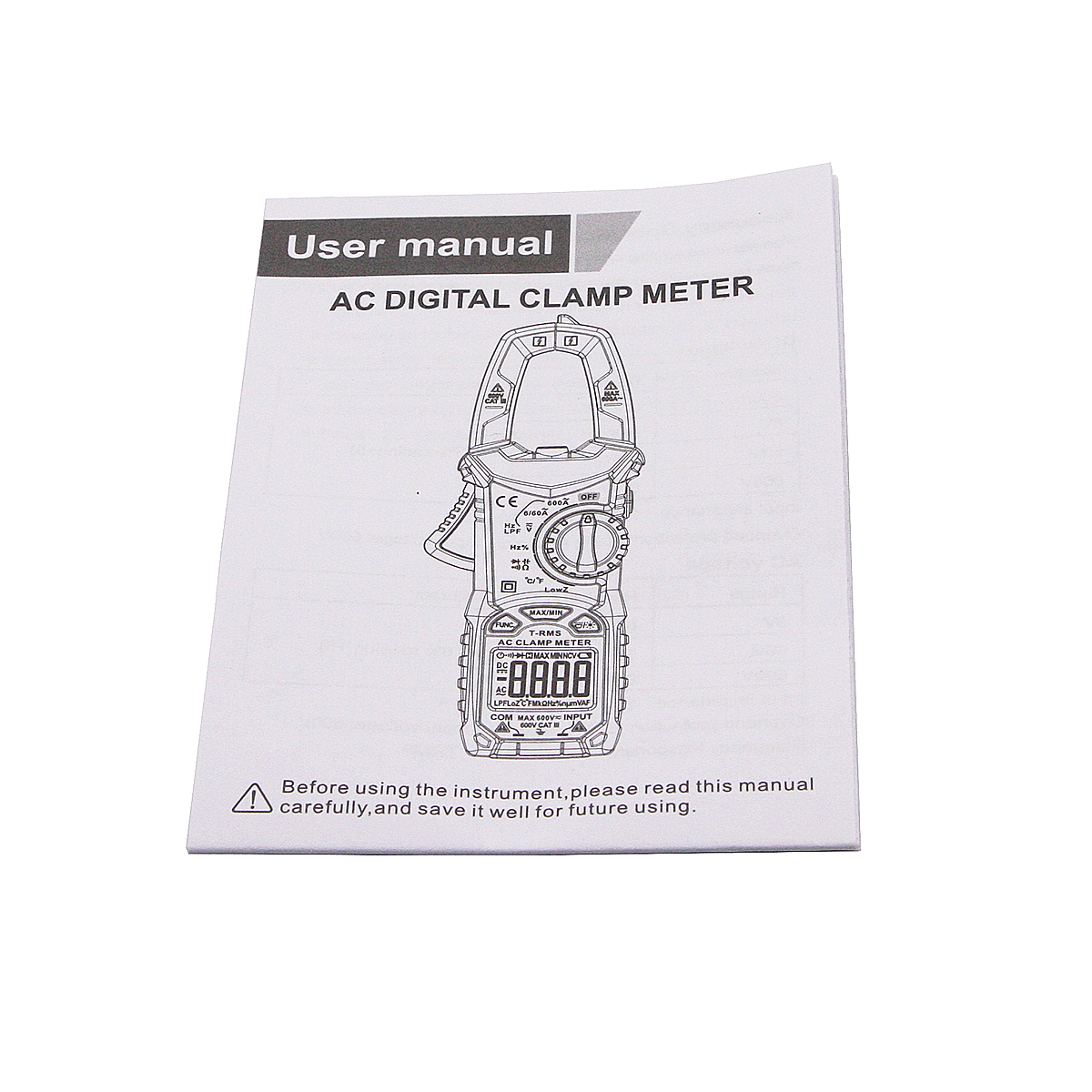

• инструкция по эксплуатации.

Что измеряет

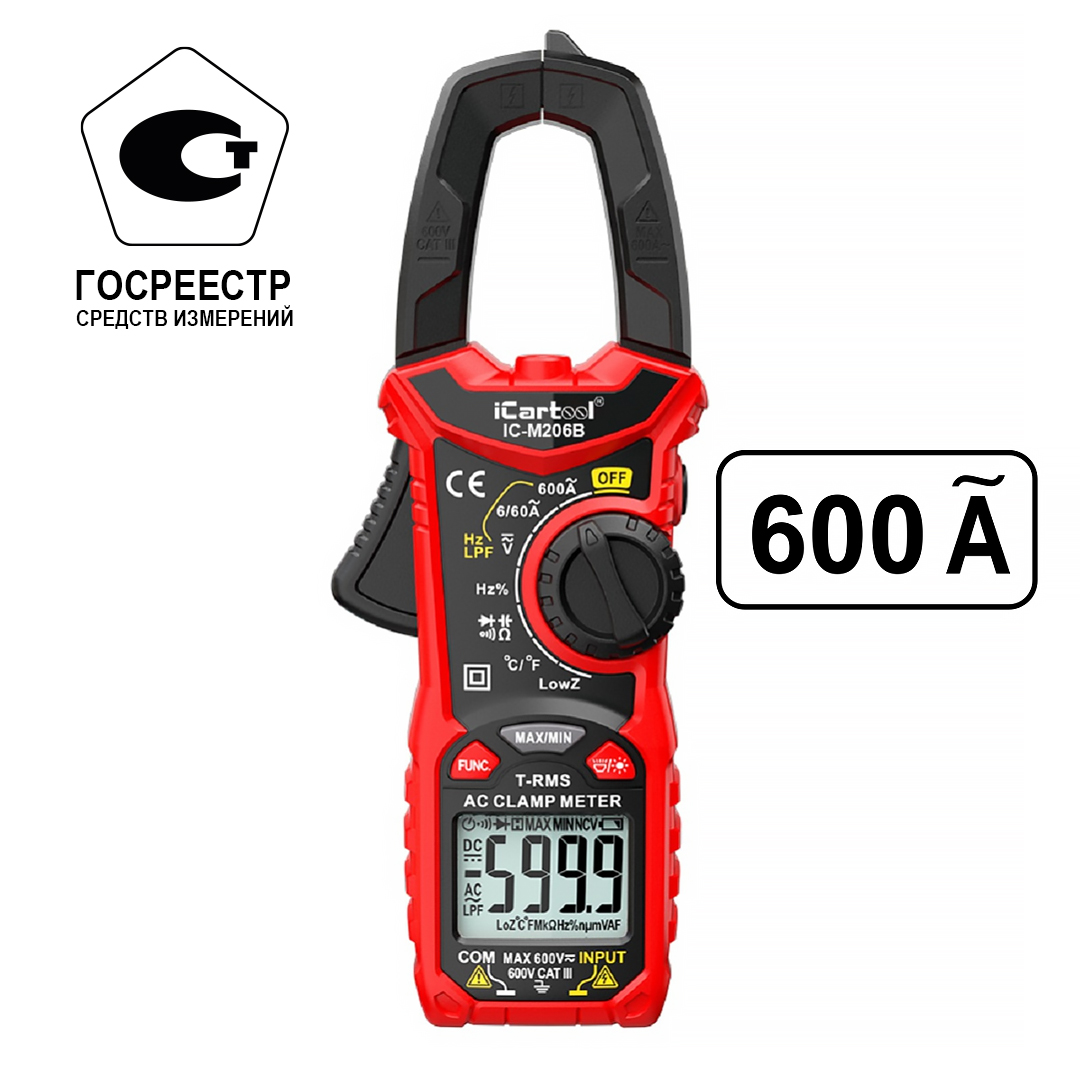

Токовые клещи внесены в ГОСРЕЕСТР измерительных средств !!! Клещи токоизмерительные цифровые iCartool IC-M206B прошли испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99003-26).

Сравнительные характеристики токовых клещей iCartool

Наименование	Токовые клещи переменного тока 200A iCartool IC-M200A 1 890 ₽ В корзину	Токовые клещи постоянного/переменного тока 200A iCartool IC-M200D 3 690 ₽ В корзину	Токовые клещи переменного тока 600A iCartool IC-M206B 3 190 ₽ В корзину	Токовые клещи постоянного/переменного тока 600A iCartool IC-M206D 4 690 ₽ В корзину	Токовые клещи постоянного/переменного тока 600A c режимом смарт iCartool IC-M207D 4 990 ₽ В корзину
Режим Smart (автоматический)					+
Постоянный ток		+		+	+
Переменный ток	+	+	+	+	+
Пусковой ток (INRUSH)					+
Постоянное напряжение	+	+	+	+	+
Переменное напряжение	+	+	+	+	+
Сопротивление	+	+	+	+	+
Прозвонка	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Определение емкости		+	+	+	+
Измерение частоты		+	+	+	+
Тест диодов	+	+	+	+	+
Определение фазы					+
Бесконтактный поиск напряжения (NCV)		Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Регистрация максимального значения	+	+	+	+	+
Регистрация минимального значения			+	+	+
Измерение среднеквадратического значения (True RMS)		+	+	+	+
Фиксация текущего показания HOLD	+	+	+	+	+
Индикация полярности	+	+	+	+	+
Режим измерения напряжения при низком сопротивлении (LowZ)			+	+
Установка нуля в режиме измерения пост. тока (DCA ZERO)		+		+	+
Фильтр нижних частот (LPF)			+	+
Измерение температуры			+	+	+
Аналоговая шкала					+
Фонарик			+	+	+
Подсветка дисплея	двухцветная (белая/оранжевая)	двухцветная (белая/оранжевая)	двухцветная (белая/оранжевая)	двухцветная (белая/оранжевая)
Светодиодная индикация	красный (прозвонка/диод-тест)	красный (прозвонка/диод-тест)			двухцветная (красный/зеленый)
Материал корпуса	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик
Дисплей	ЖК-дисплей с подсветкой	ЖК-дисплей с подсветкой	ЖК-дисплей с подсветкой	ЖК-дисплей с подсветкой	VA-LED
Разрядность шкалы	2000 отсчетов	2000 отсчетов	6000 отсчетов	6000 отсчетов	6000 отсчетов
Скорость измерений		3 изм/с	3 изм/с	3 изм/с	3 изм/с
Макс. диаметр проводника	23 мм	16 мм	26 мм	26 мм	30 мм
Рейтинг безопасности	EN61010-1,-2-030 EN61010-031, CAT III 600V	EN61010-1,-2-030 EN61010-031, CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V
Постоянный ток		20 А/200 А ±(2.5% + 5)		60 А/600 А ±(2.5% + 5)	60 А/600 А ±(2.5% + 5)
Переменный ток	2 А/20 А/200 А ±(2,5% + 8)	20 А/200 А ±(2.5% + 5)	6 А/60 А ±(2,5% + 5), 600 А ±(3,0% + 10)	60 А ±(2,5% + 5), 600 А ±(3,0% + 10)	60 А ±(2,5% + 5) при 50–60 Гц, 600 А ±(3,0% + 10) при 40–400 Гц
Разрешение по току	0,001 / 0,01 / 0,1 А	0,01 / 0,1 А	0,001 / 0,01 / 0,1 А	0,01 / 0,1 А	0,01 / 0,1 А
Постоянное напряжение	200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 5)	200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 5)	600 мВ/6 В/60 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В ±(0.5% + 5)
Переменное напряжение	2 В/20 В/200 В/600 В ±(1.0% + 5)	2 В/20 В/200 В/600 В ±(1.0% + 5)	6 В/60 В/600 В ±(1.0% + 3)	6 В/60 В/600 В ±(1.0% + 3)	600 мВ/6 В/60 В/600 В ±(0.8% + 5)
Сопротивление	200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(0,5% + 5)	200 Ом/ 2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.0% + 5)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 5)
Ёмкость		2 нФ/20 нФ/200 нФ/2 мкФ/20 мкФ/200 мкФ/2 мФ/20 мФ ±(4.0% + 5)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(4.0% + 3)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(4.0% + 3)	6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ/6 мФ/60 мФ ±(4.0% + 5)
Частота		2 Гц/20 Гц/200 Гц/2 кГц/20 кГц/200 кГц/2 МГц/20 МГц ±(1.0% + 3)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5)	100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(1.0% + 3)
Коэффициент заполнения			1%~99% ±(1.0% + 2)	1%~99% ±(1.0% + 2)	1%~99% ±(3.0% + 3)
Диапазон измерения температуры			-20°C~1000°C ±(1.0% + 2)	-20°C~1000°C ±(1.0% + 2)	-20°C~1000°C ±(1.0% + 3)
Источник питания	2*1,5 V элемент питания AAА	2*1,5 V элемент питания AAА	2*1,5 V элемент питания AAА	2*1,5 V элемент питания AAА	3*1,5 V элемент питания AAА
Рабочая температура		от 0 до +40 °C	от 0 до +40 °C	от 0 до +40 °C	от 0 до +40 °C

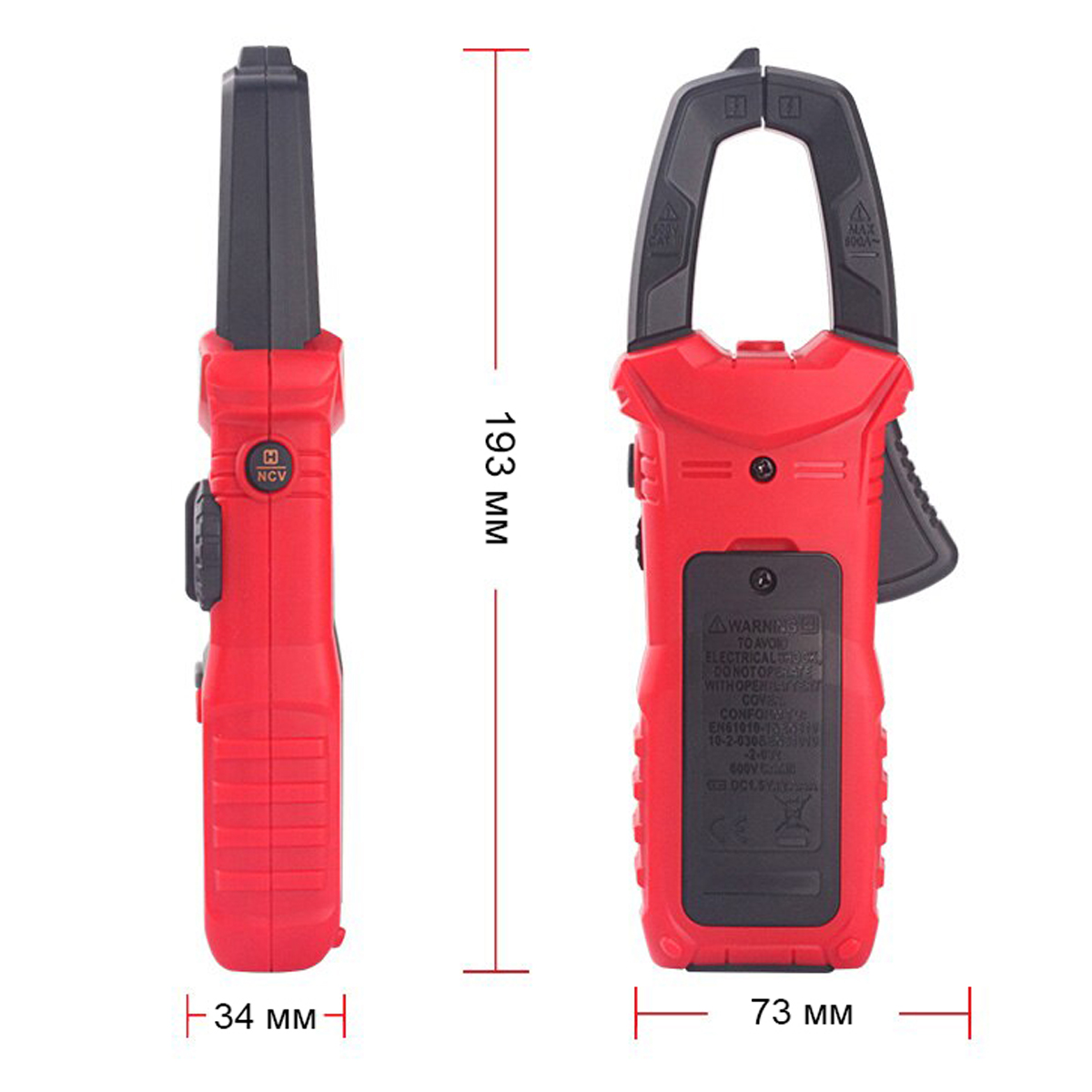

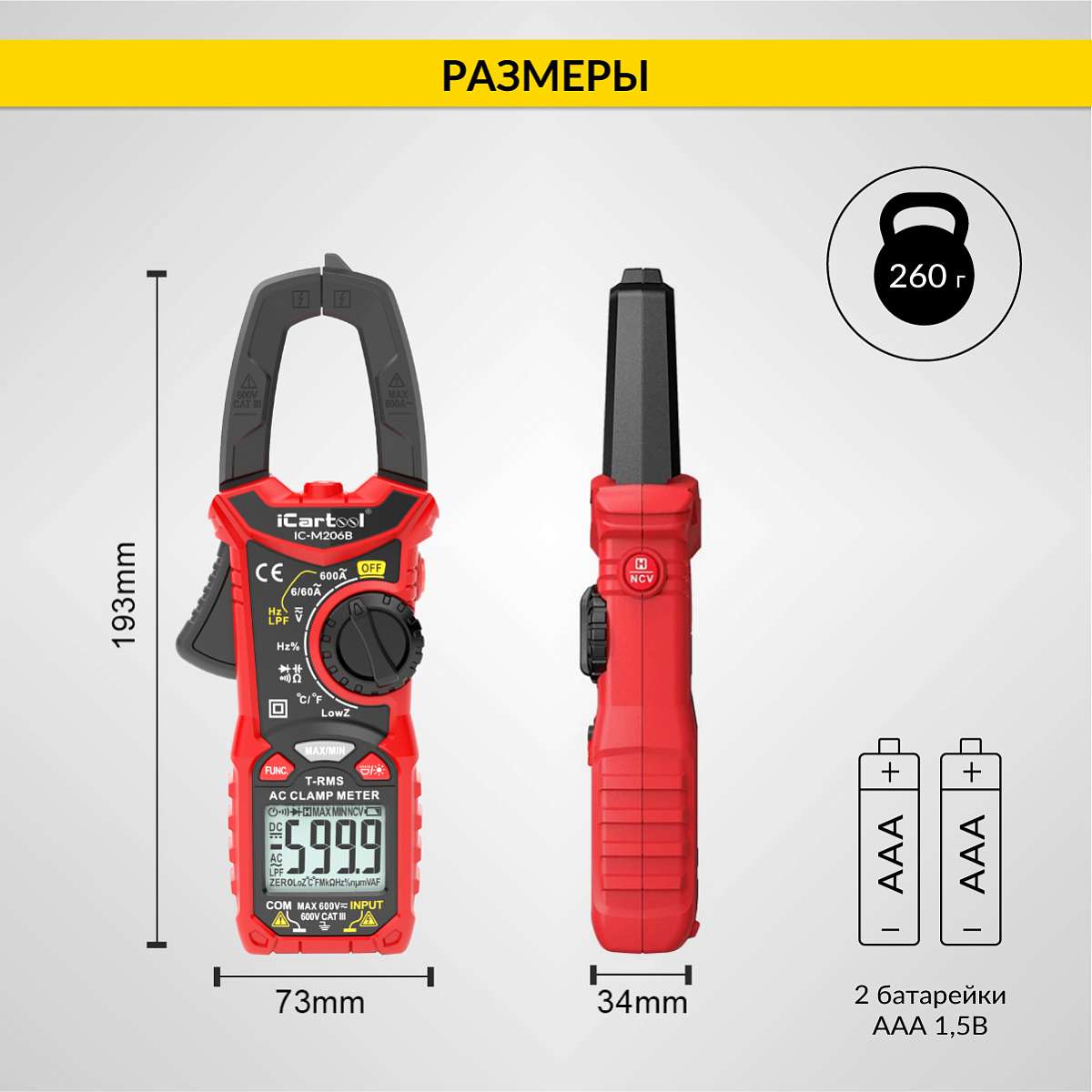

Размер изделия	164x61x30 мм	176x61x31 мм	193x73x34 мм	193x73x34 мм	199x79x32 мм
Вес изделия	150 г	140 г	260 г	260 г	236 г
Гарантия	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется

Вопросы и ответы

Годятся ли для щитка и электродвигателей?

Да: ток до 600 А и категория CAT III 600 В — распределительные щиты, розетки и оборудование внутри здания. Для вводного щита нужна CAT IV, она у IC-M210D.

Как поймать пусковой ток двигателя?

Включите MAX до пуска — клещи сохранят наибольшее значение за время замера. Наименьшее покажет MIN.

Как измерить ток?

Выберите режим тока, нажмите рычаг и обхватите губками один провод, держа его по центру. Если в губки попадут оба провода кабеля, токи вычтутся, и на экране окажется почти ноль. MAX сохранит наибольшее значение, HOLD остановит показание.

Что даёт True RMS?

Правильное действующее (среднеквадратичное) значение тока и напряжения — и при искажённой форме сигнала от импульсных блоков питания и инверторов. Приборы без True RMS верны только на чистой синусоиде.

Зачем режим LowZ?

Он снижает входное сопротивление до 300 кОм. Наведённое напряжение на отключённом проводе исчезает, и видно, есть ли там настоящее напряжение.

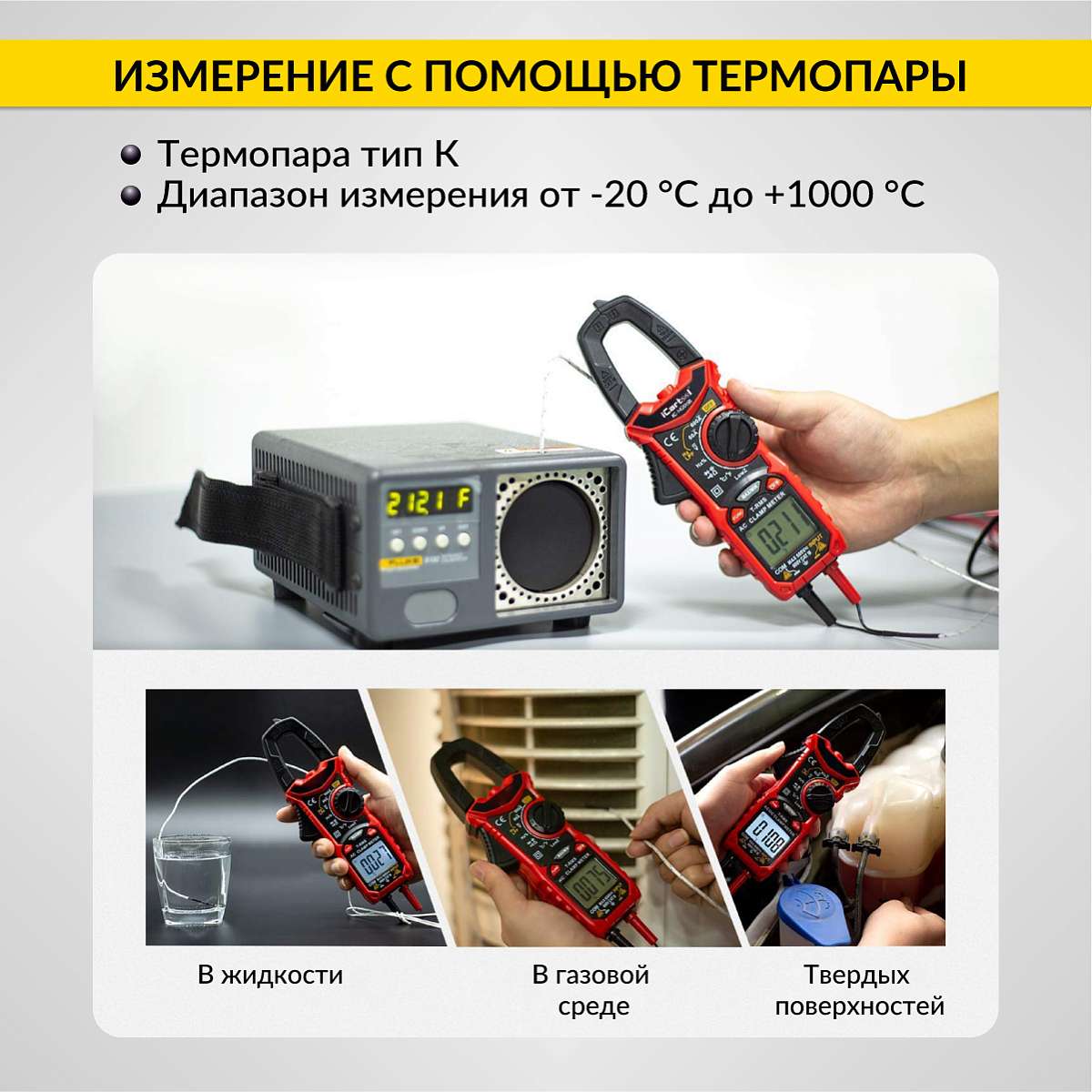

Как измерить температуру?

Подключите термопару К-типа из комплекта и выберите температуру. Диапазон — от −20 до +1000 °C, результат в °C или °F; погрешность ±(1,0% + 2) при 0…+400 °C указана без учёта термопары.

Какие клещи нужны для машины?

Для машины нужны клещи постоянного тока (DC) с запасом над пусковым током стартера. Он составляет 200–400 А у легковых бензиновых авто, 400–700 А у внедорожников, дизельных легковых и лёгкого коммерческого транспорта и 800–1200 А у грузовиков и спецтехники с сетью 24 В. IC-M200D на 200 А годятся для поиска утечек и проверки генератора, а на стартере уходят в перегрузку. Стартер бензинового мотора проверяют IC-M206D или IC-M207D с пределом от 600 А, дизельного — IC-M207D или IC-M210D, грузовой техники — IC-M210D на 1000 А.

Чем отличается от IC-M206D?

Постоянным током: IC-M206D меряет AC и DC до 600 А и обнуляется кнопкой DCA ZERO. Нижний предел у IC-M206B — 6 А с шагом 0,001 А, у IC-M206D — 60 А с шагом 0,01 А. Корпус, губки и прочие функции одинаковые.

Чем отличается от IC-M200A?

У IC-M200A предел 200 А, 2000 отсчётов, губки до 23 мм, нет True RMS, ёмкости, частоты, температуры и фонарика. Зато он компактнее и легче — 150 г против 260 г.

Меряют ли постоянный ток?

Нет. Ток стартера, генератора и утечки в автомобиле этими клещами не замерить — для этого есть IC-M206D.

Можно ли доверять только NCV?

Нет: если сигнала нет, напряжение в проводе всё равно может быть. Перед работой проверяйте контактным замером.

При какой температуре работают?

От 0 до +40 °C.

Внесены ли в Госреестр СИ?

Да, запись в Госреестре средств измерений № 99003-26.

Какая гарантия?

36 месяцев со дня продажи. Щупы — расходный материал, на них гарантия не распространяется. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
