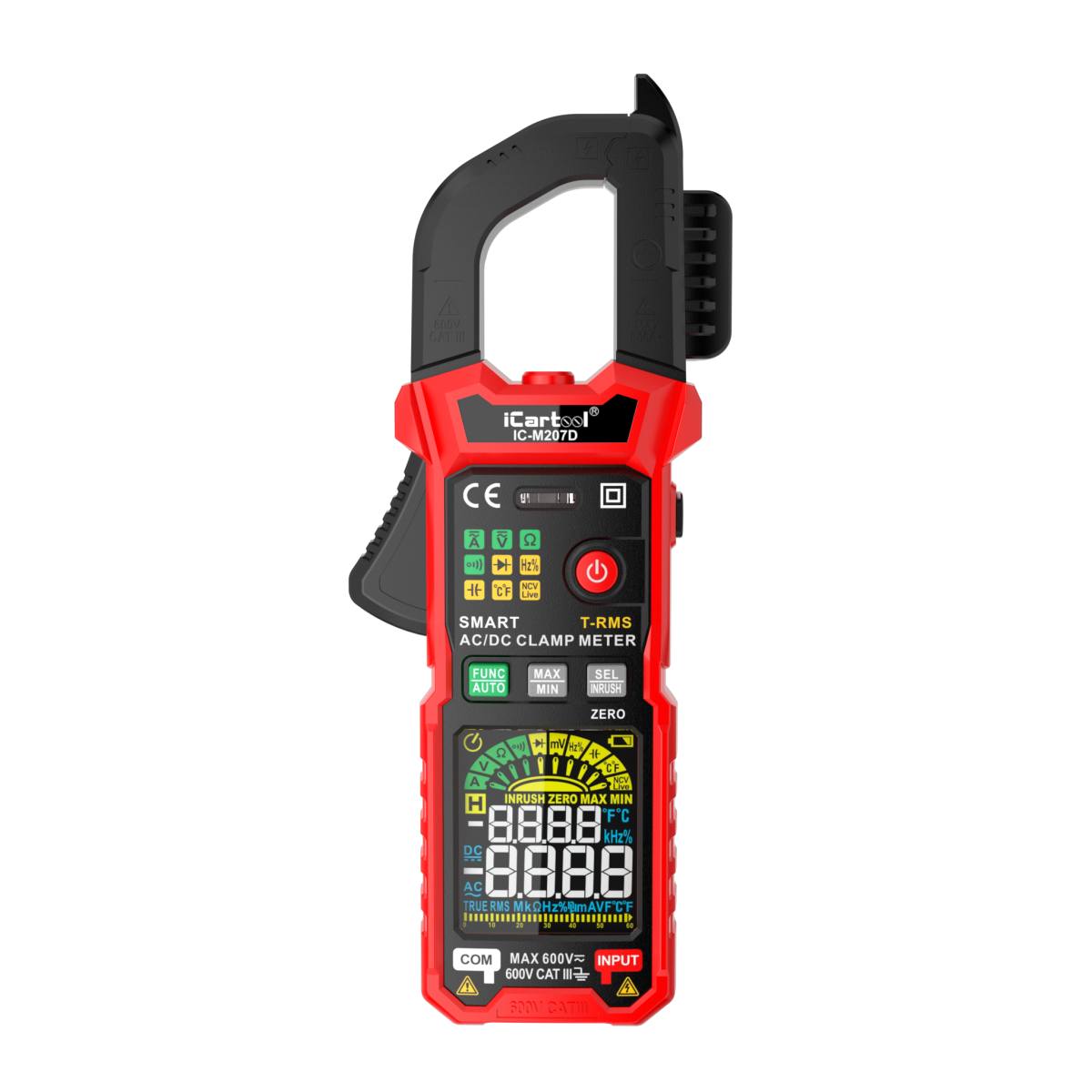

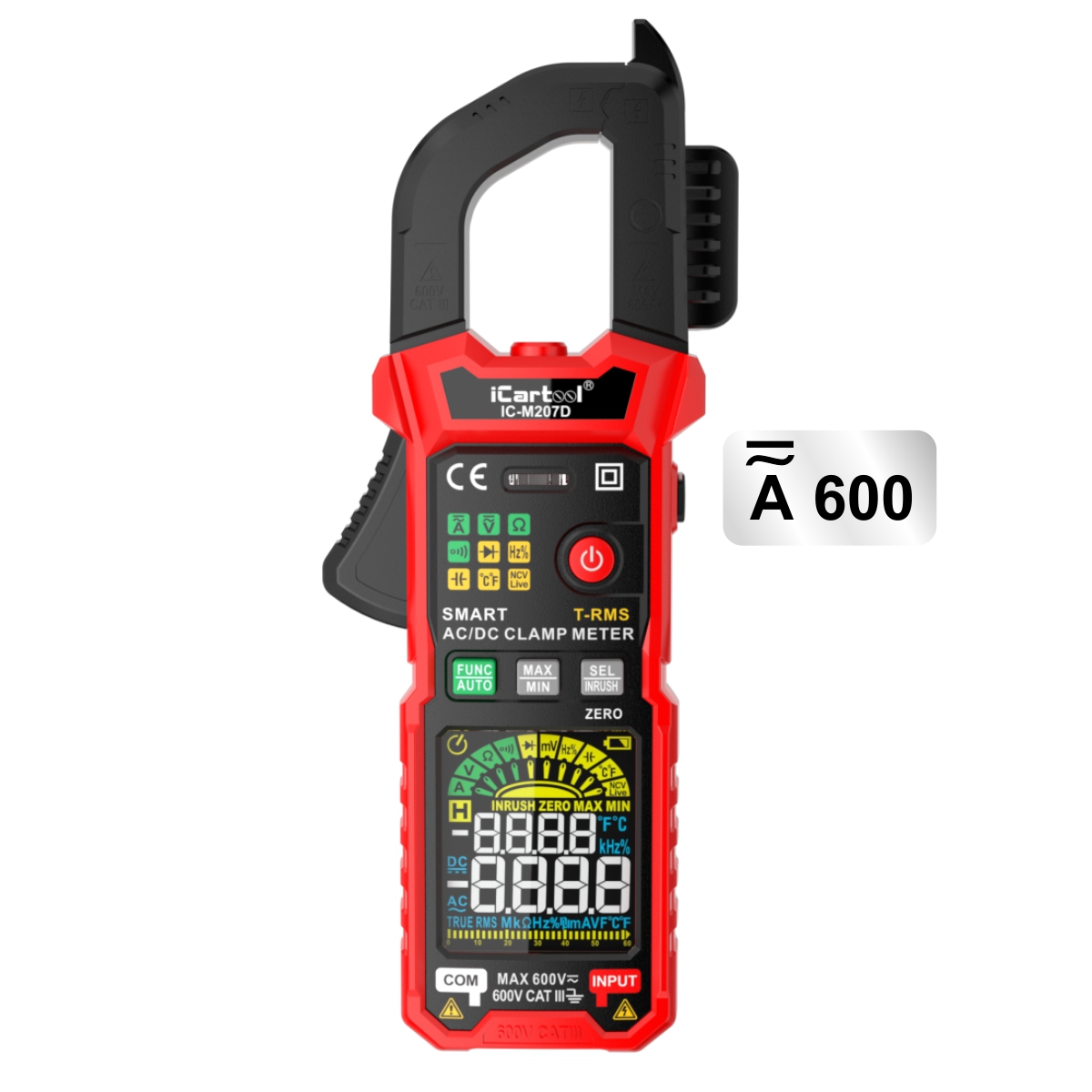

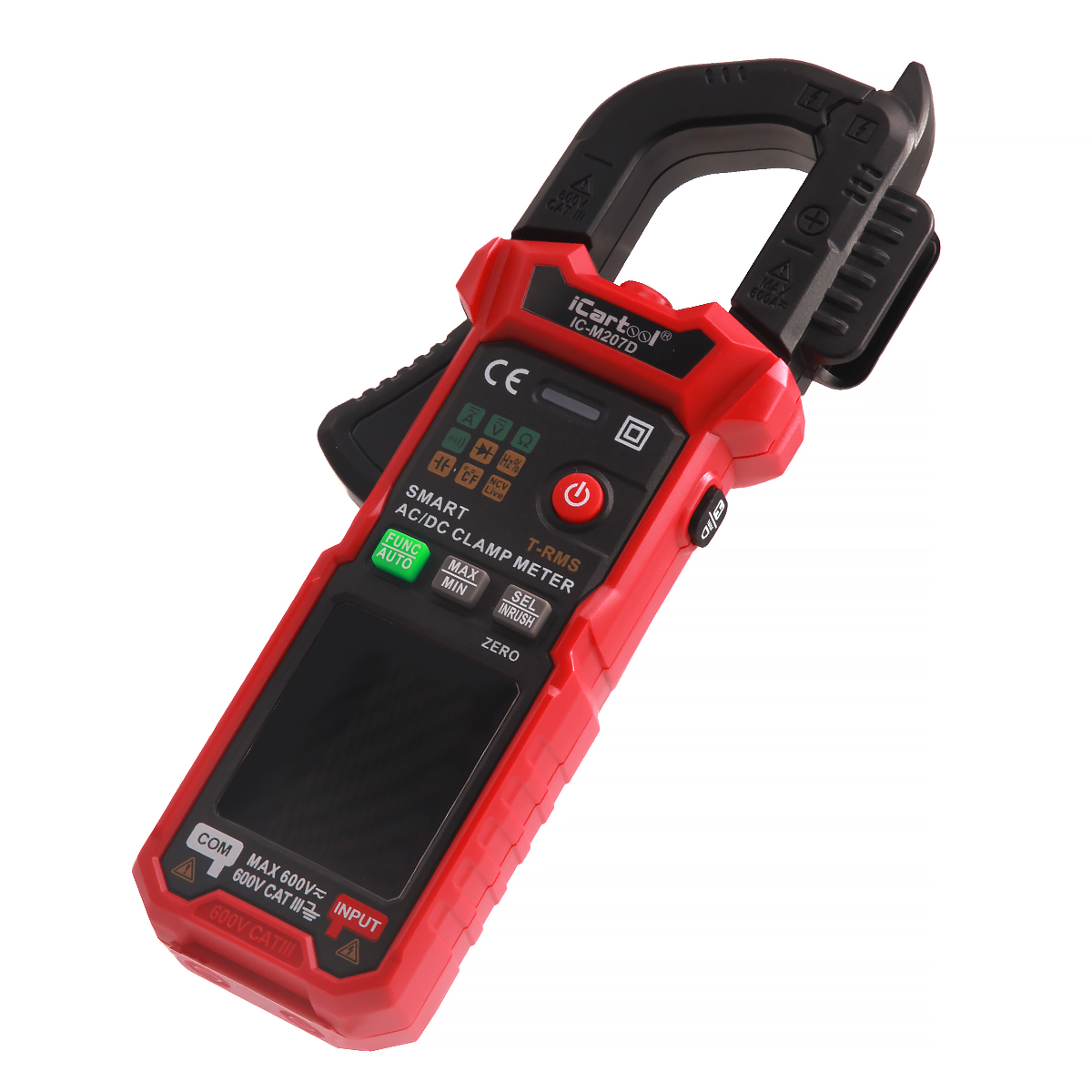

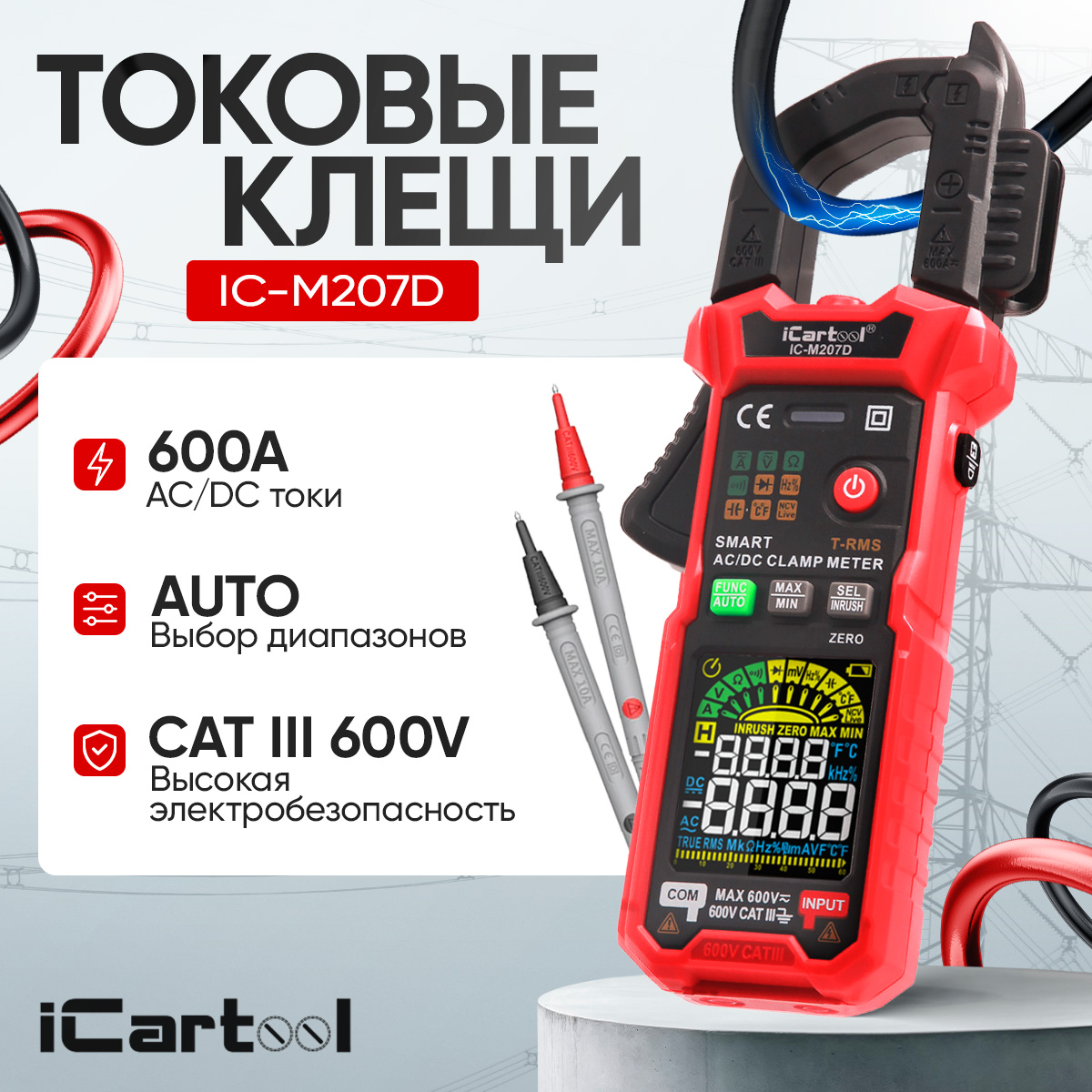

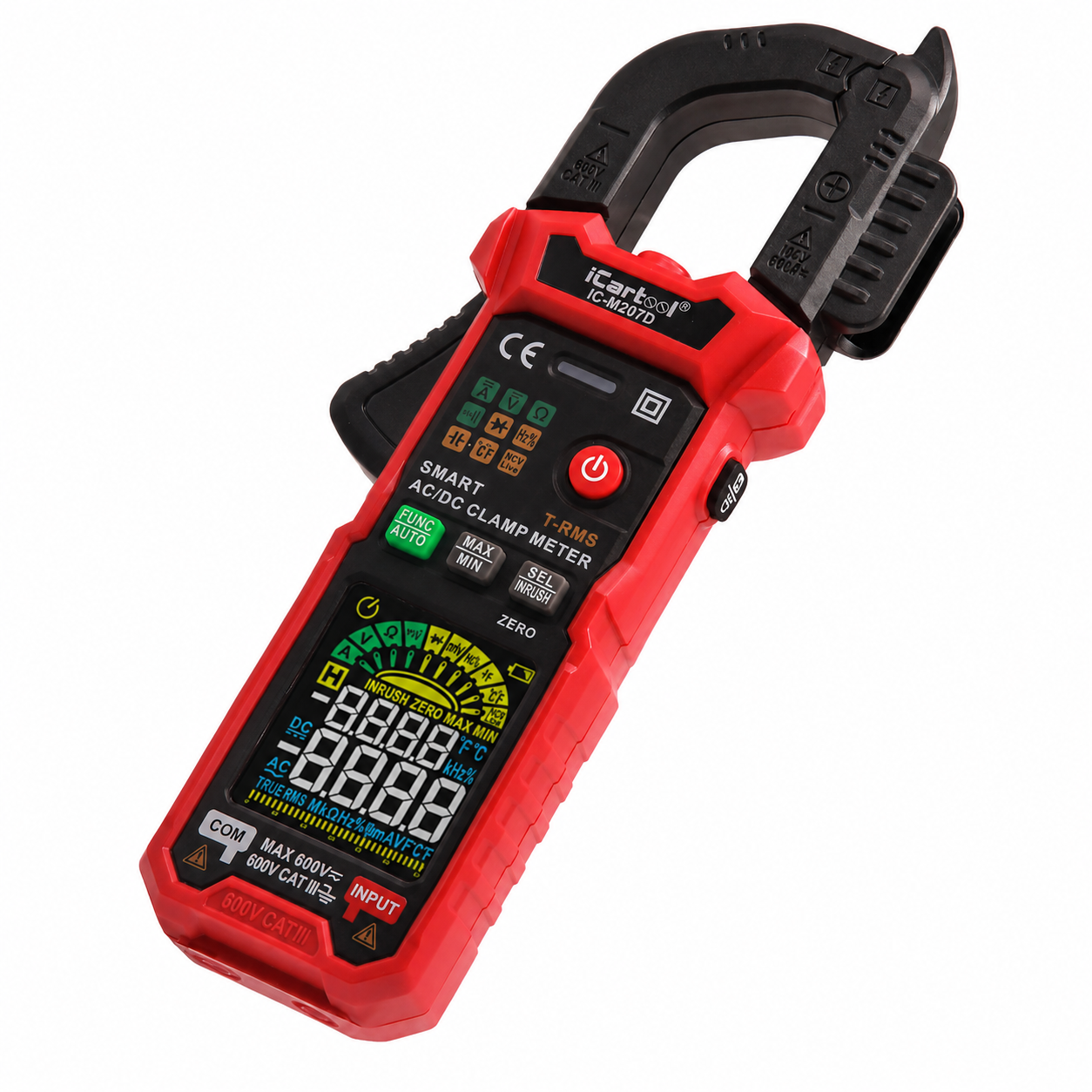

Токовые клещи постоянного/переменного тока 600A c режимом смарт iCartool IC-M207D — клещи на 600 А с режимом SMART: прибор сам распознаёт, что подано на вход, и выбирает функцию, так что серию однотипных замеров делают без переключателя. Режим INRUSH ловит бросок тока при пуске стартера, электромотора или компрессора, D-образные губки охватывают провод до 30 мм, ток считается по True RMS. Фазу клещи находят касанием, напряжение в проводке — бесконтактно (NCV).
Где пригодится
- пиковый ток стартера и отдача генератора автомобиля;
- пусковые токи электродвигателей и компрессоров в режиме INRUSH;
- нагрузка в сетях 220/380 В до 600 А;
- поток замеров на производстве — обход аппаратуры, когда крутить переключатель перед каждым замером долго;
- поиск фазы и бесконтактная проверка напряжения.

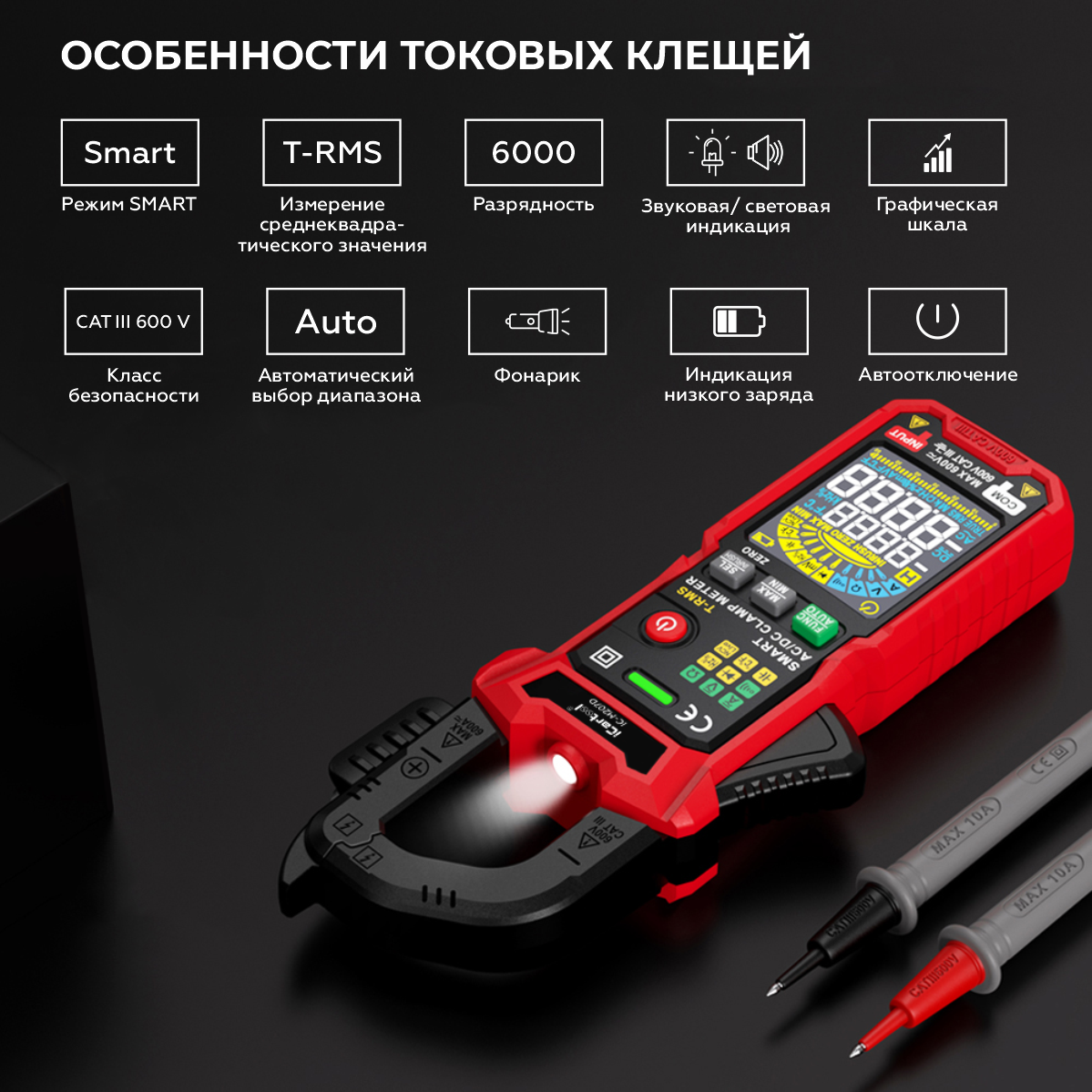

Чем удобна модель
- SMART и ручной режим — функция выбирается сама, риск ошибиться режимом ниже; пределы тоже подбираются автоматически, а при желании работают переключателем;
- INRUSH до 600 А — быстрая фиксация броска тока в первые миллисекунды пуска, погрешность ±(5,0% + 10);

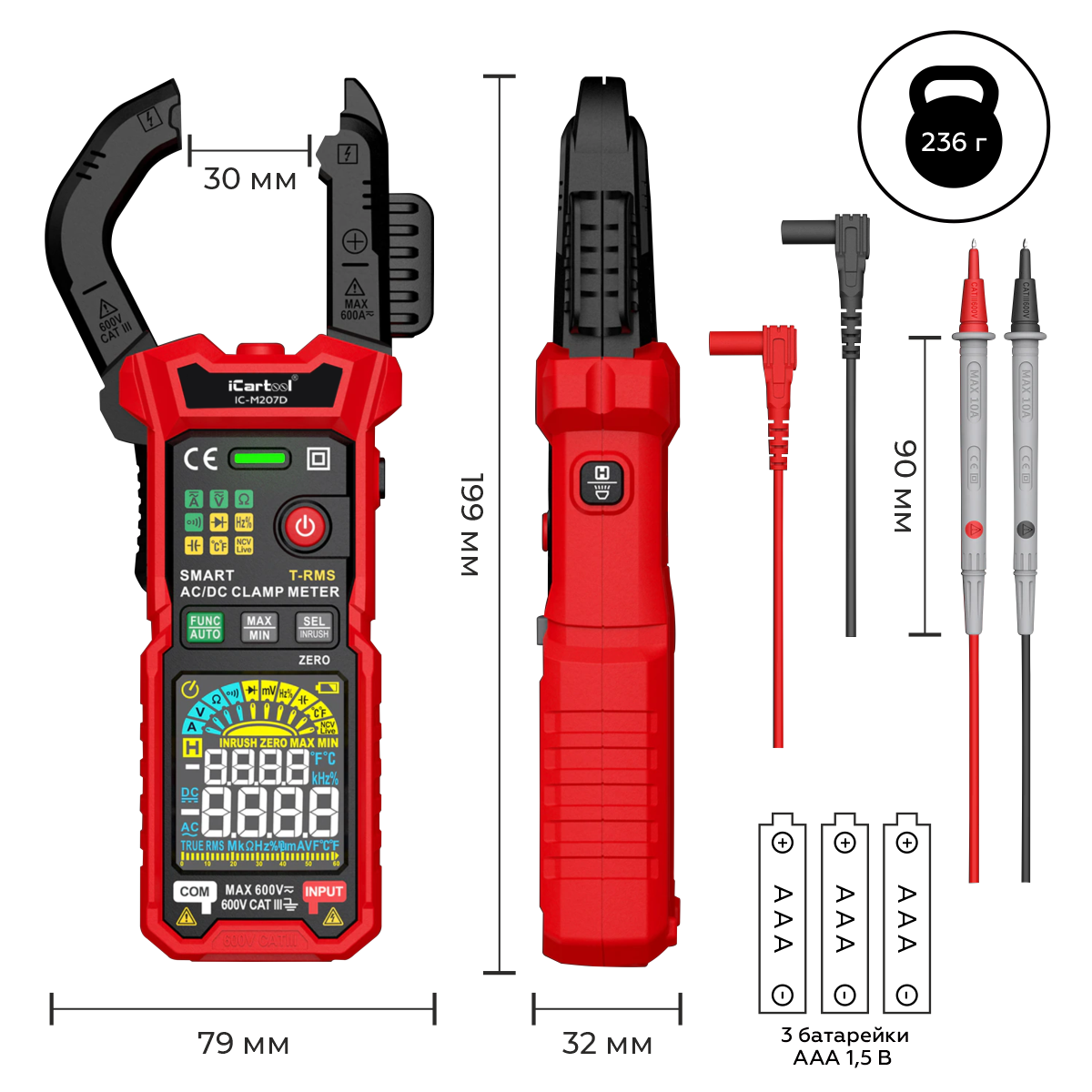

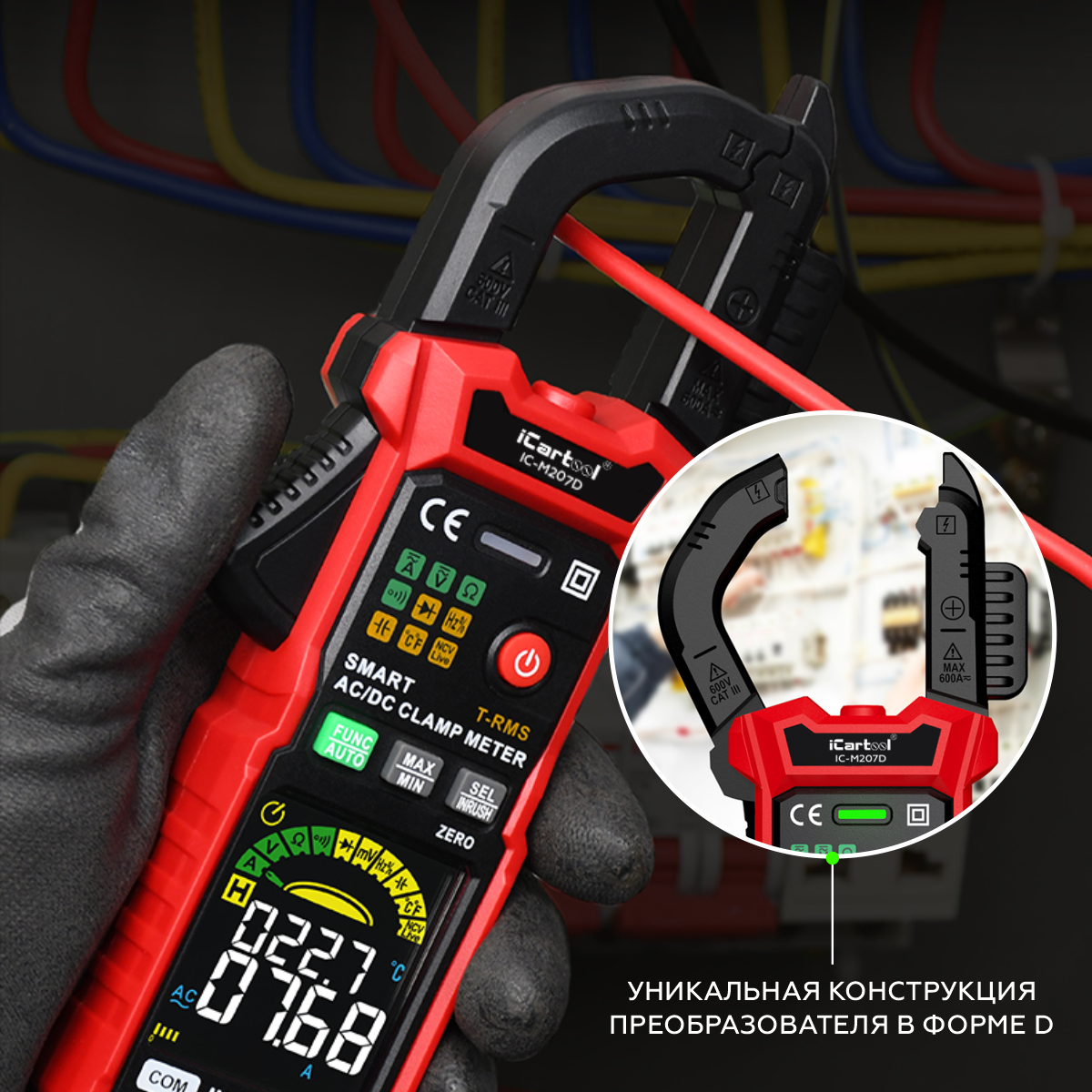

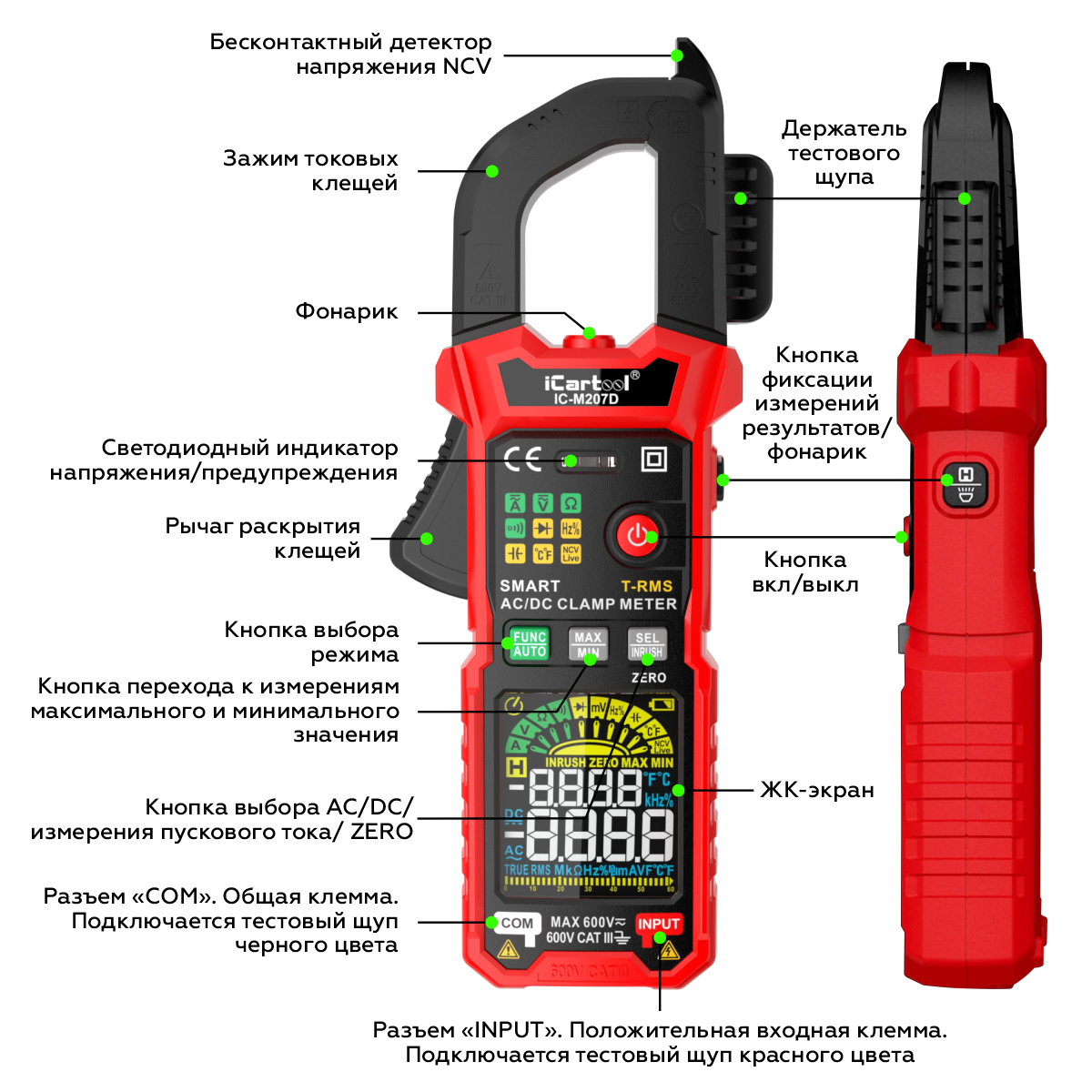

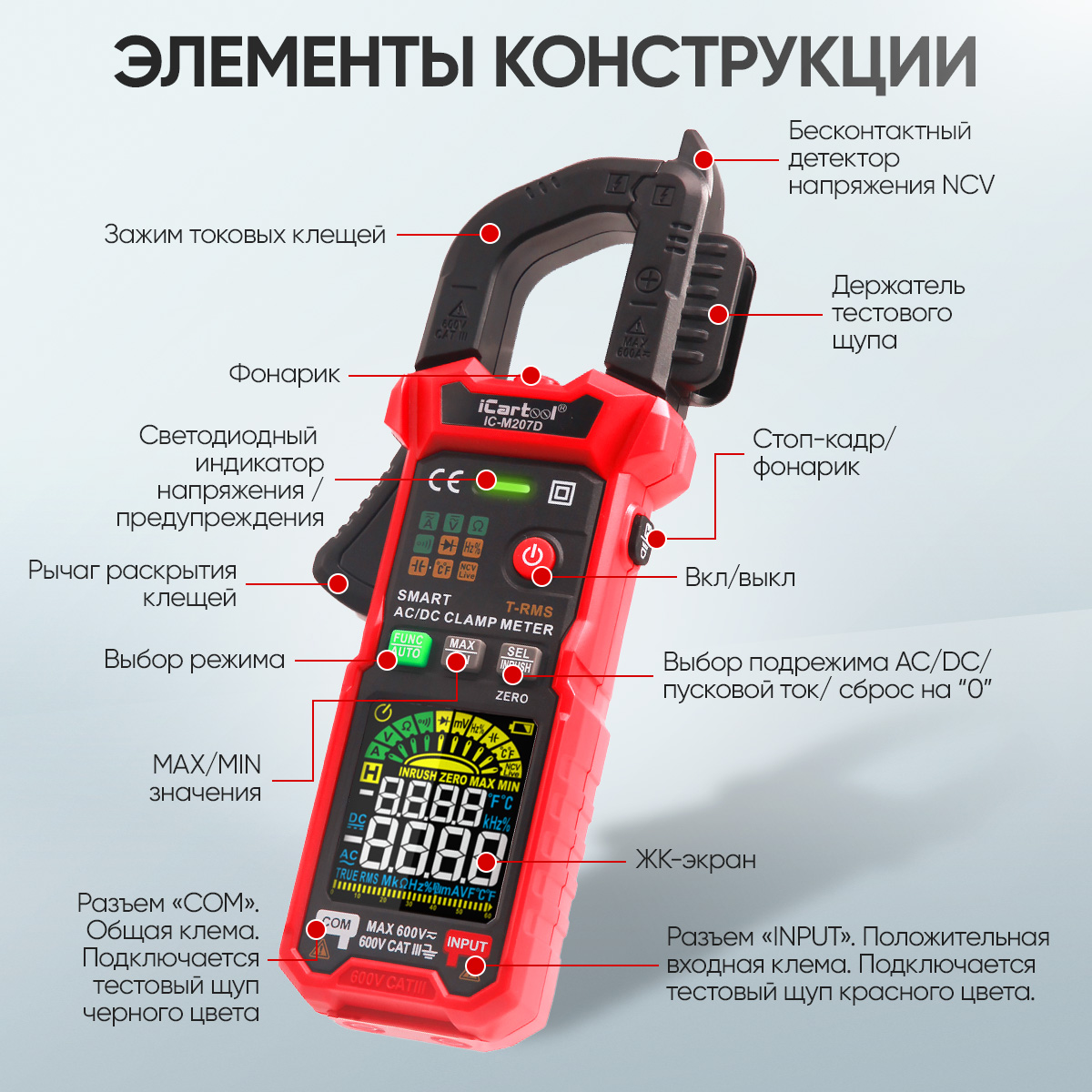

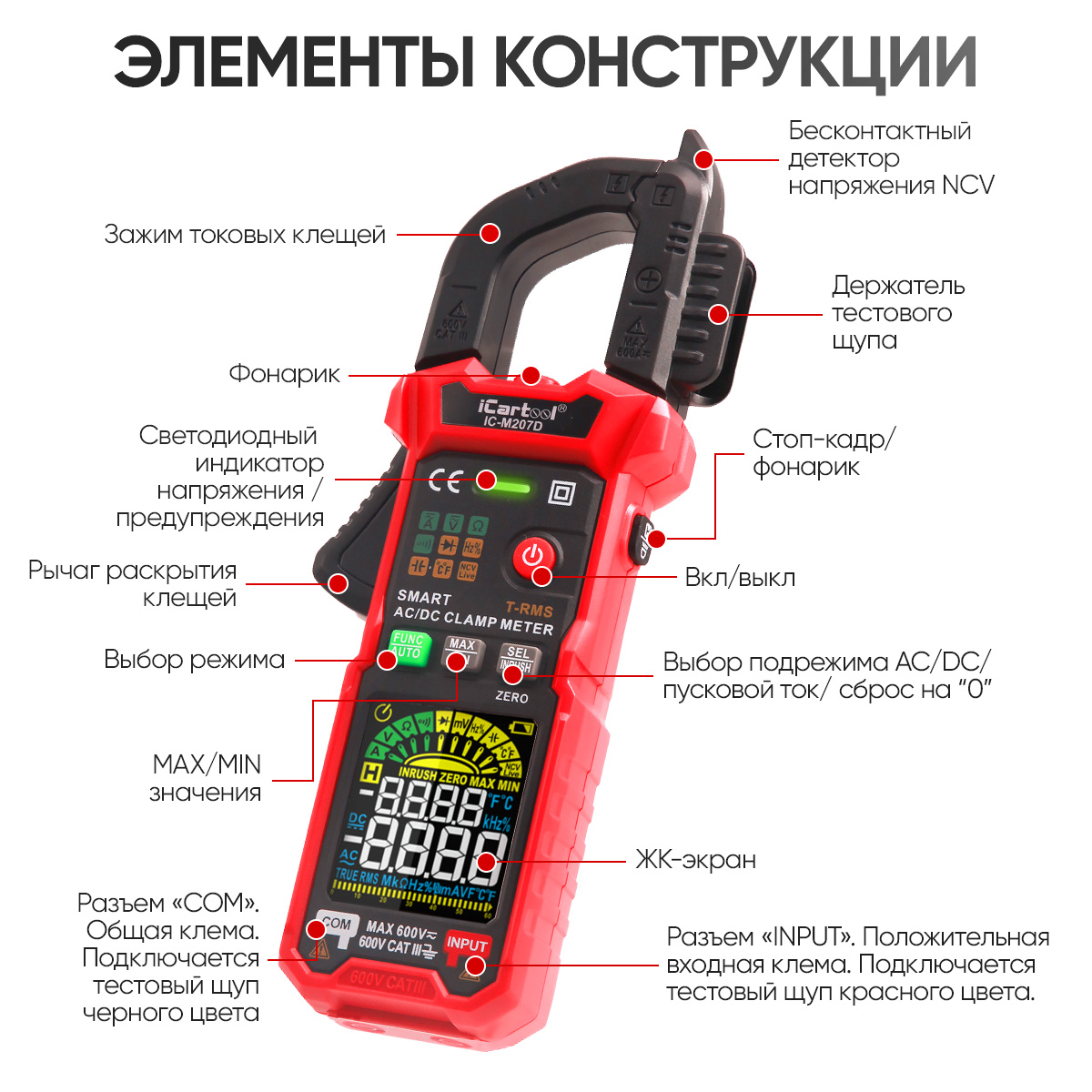

- D-образные губки до 30 мм с держателем щупа на неподвижной части — щуп закреплён на клещах, напряжение снимают одной рукой;

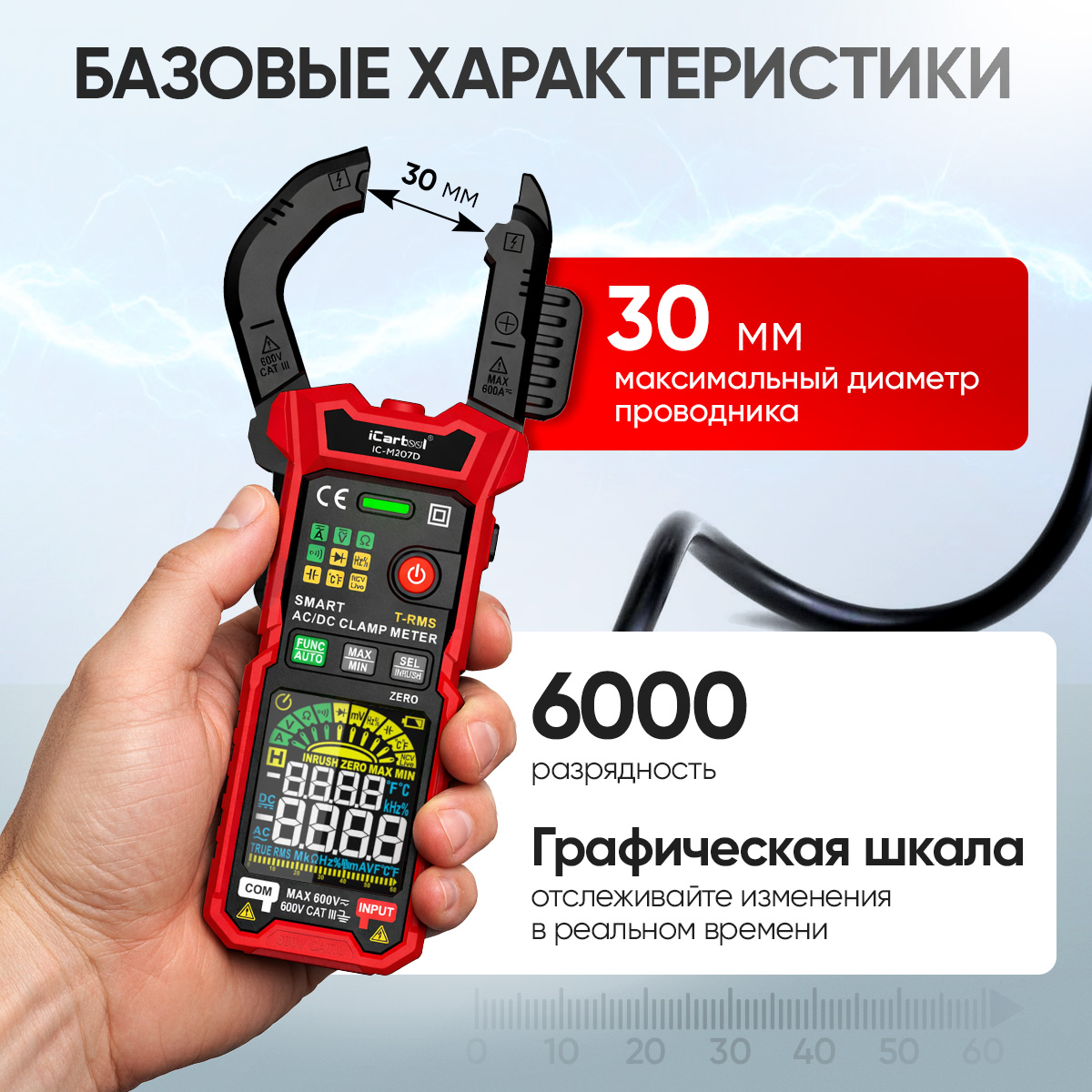

- аналоговая шкала и 6000 отсчётов — экран VA-LED показывает и цифру, и то, как она меняется; 3 измерения в секунду;

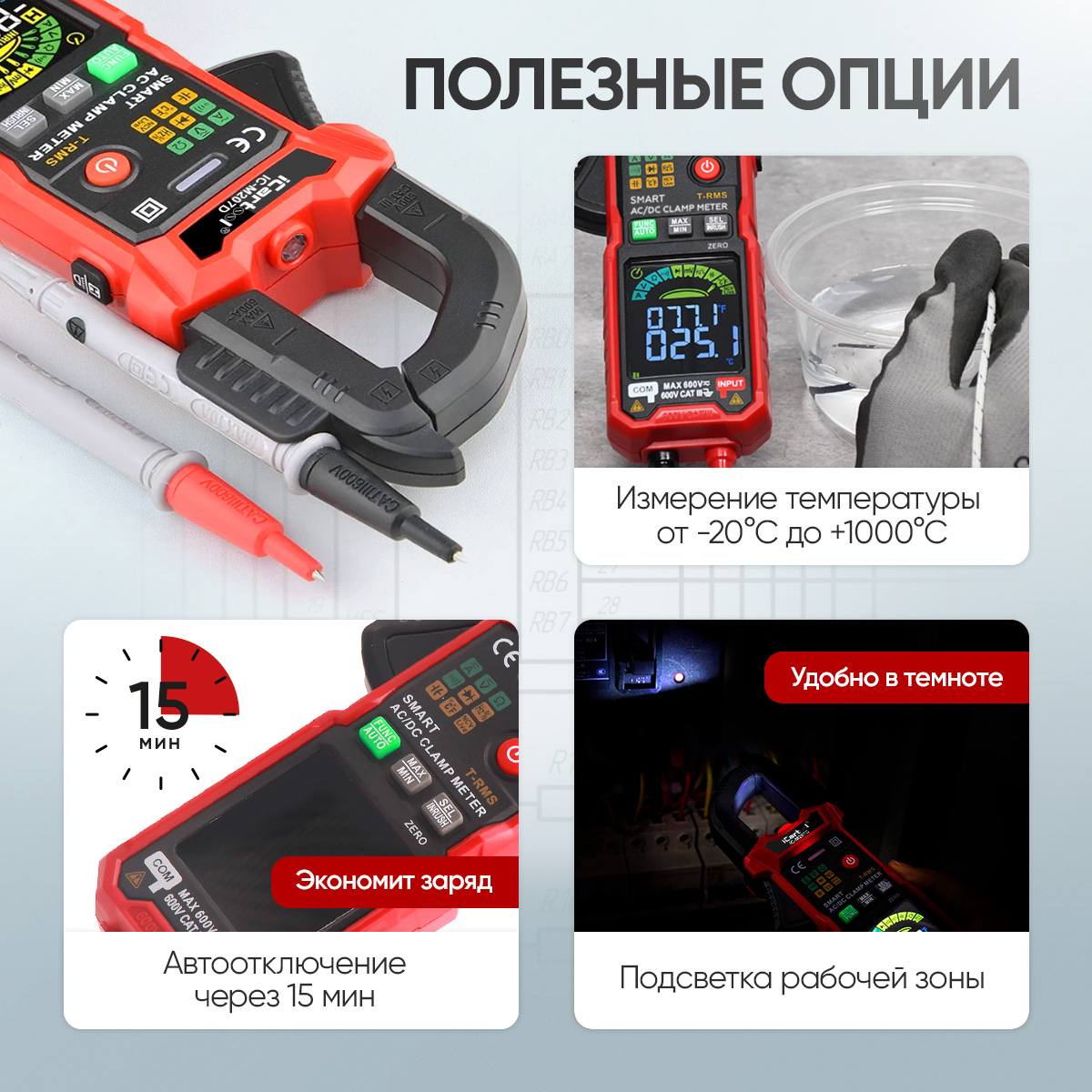

- двухцветный индикатор — зелёный при прозвонке (сопротивление до 50 Ом), красный при найденной фазе; плюс звуковой сигнал и фонарик над зоной замера;

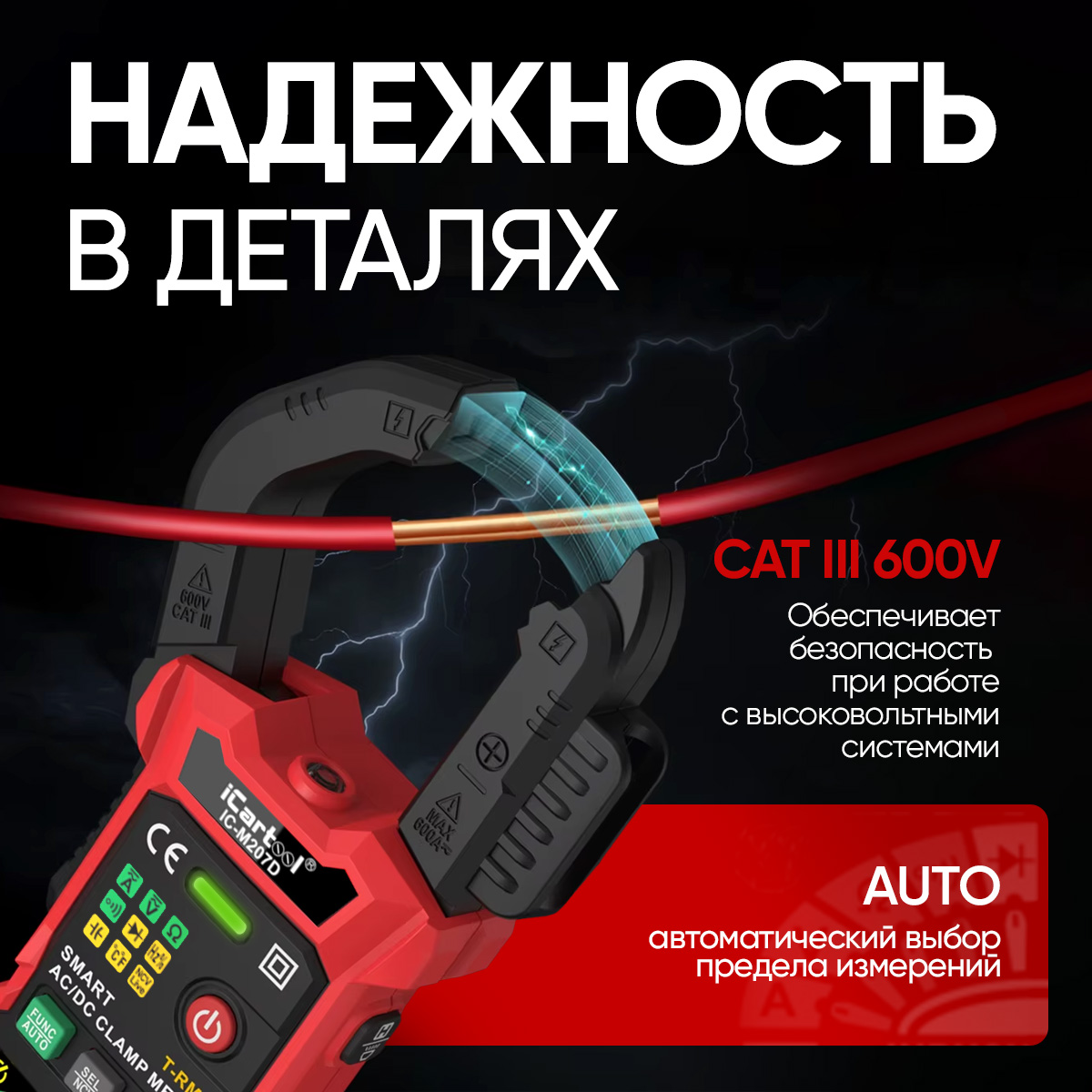

- CAT III 600 В, двойная изоляция — стандарты EN 61010-1, EN 61010-2-030, EN 61010-2-033, EN 61326-1; есть индикатор разряда и автоотключение через 15 мин, которое можно выключить; 199 × 79 × 32 мм, 236 г.
Какие клещи выбрать
Нужен запас над пусковым током стартера: у легковых бензиновых машин он 200–400 А, у внедорожников, дизельных легковушек и лёгкого коммерческого транспорта — 400–700 А, у грузовиков и спецтехники с сетью 24 В — 800–1200 А. Предела 600 А этой модели хватает и на бензиновые, и на дизельные легковые моторы. Для грузовой техники и частотных приводов берут IC-M210D: 1000 А, 1000 В, CAT IV 600 В, фильтры VFD, LowZ и LPF. IC-M206D с теми же 600 А взамен SMART и INRUSH даёт LowZ и LPF, губки у неё 26 мм. IC-M200D на 200 А — для утечек и генератора.

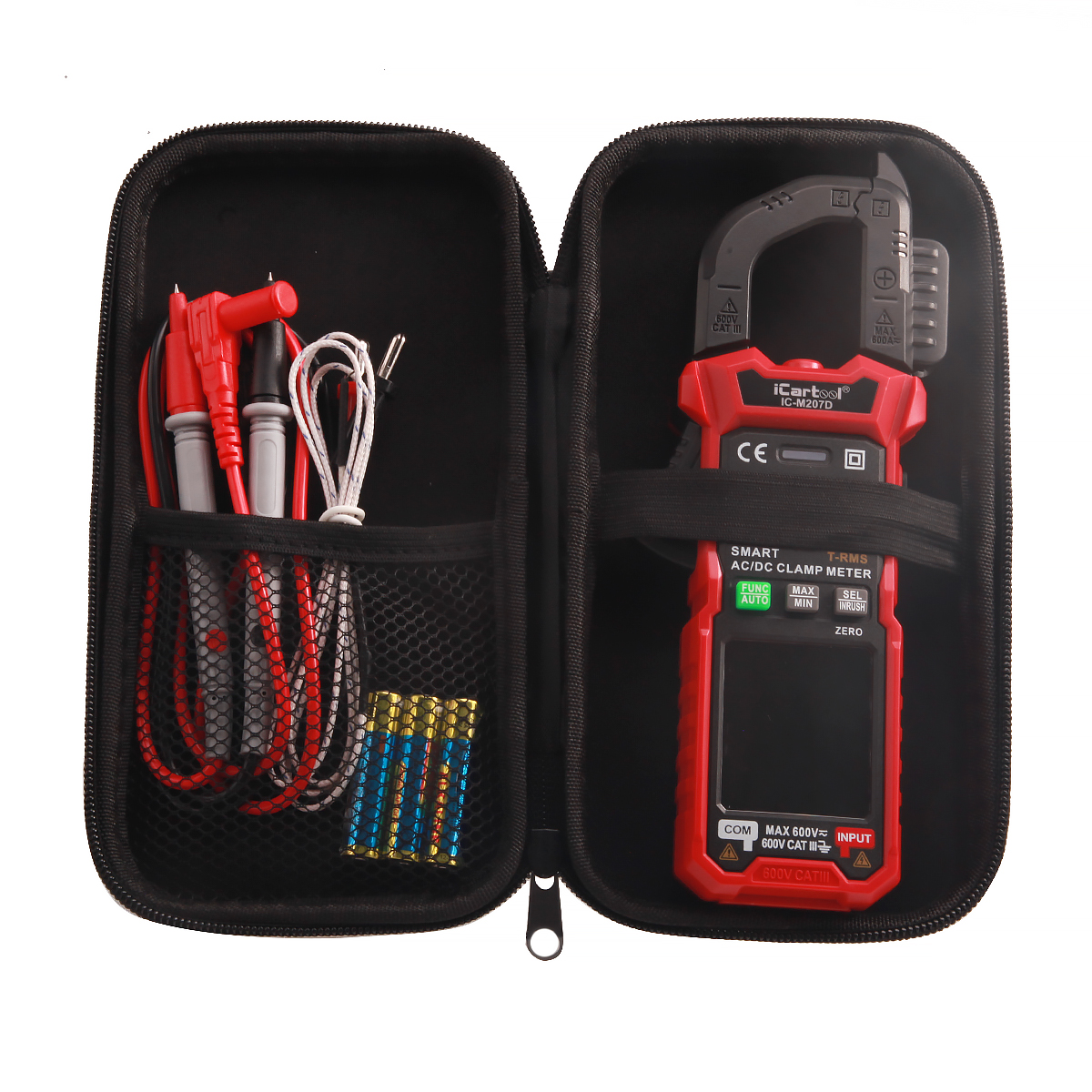

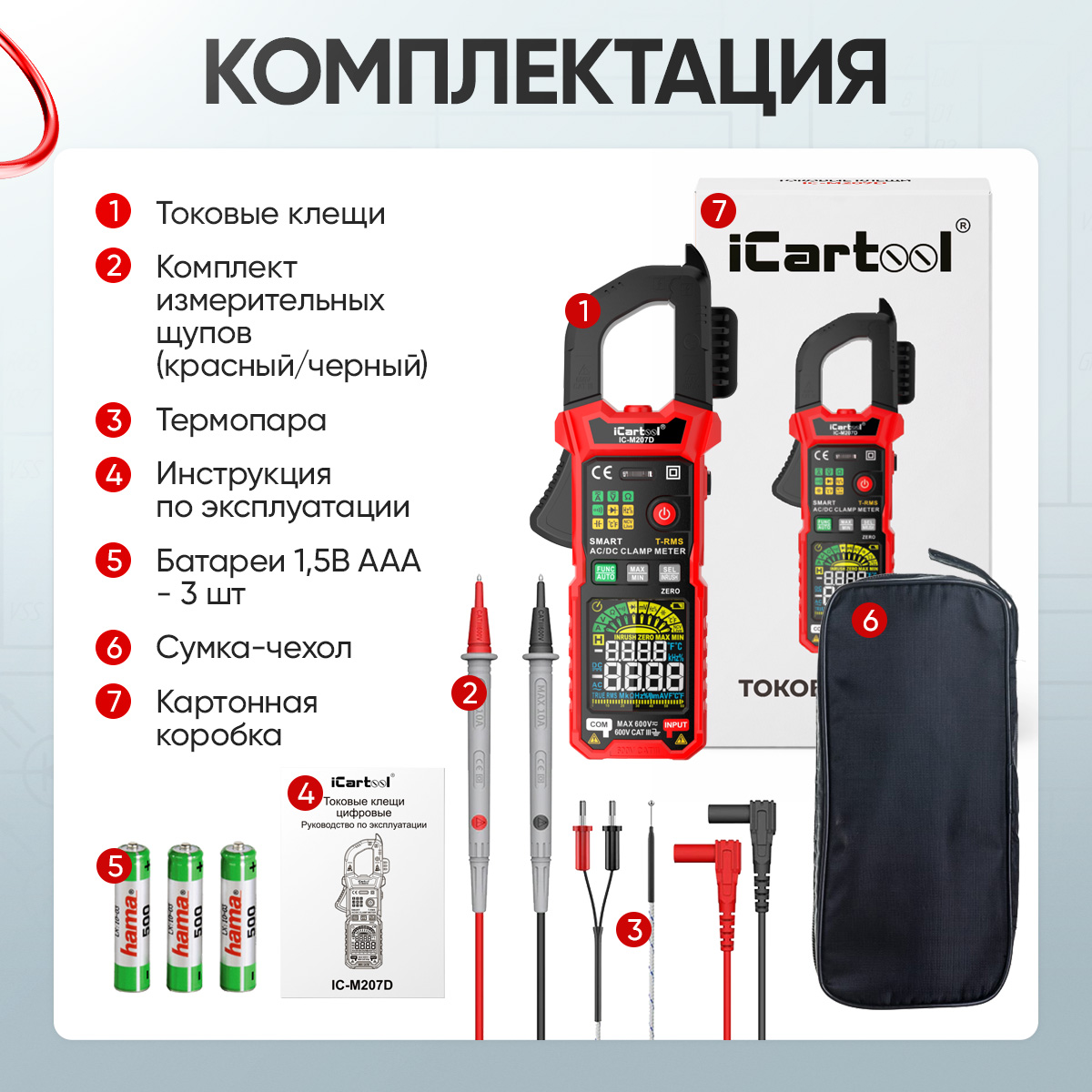

Комплект поставки
- токовые клещи;

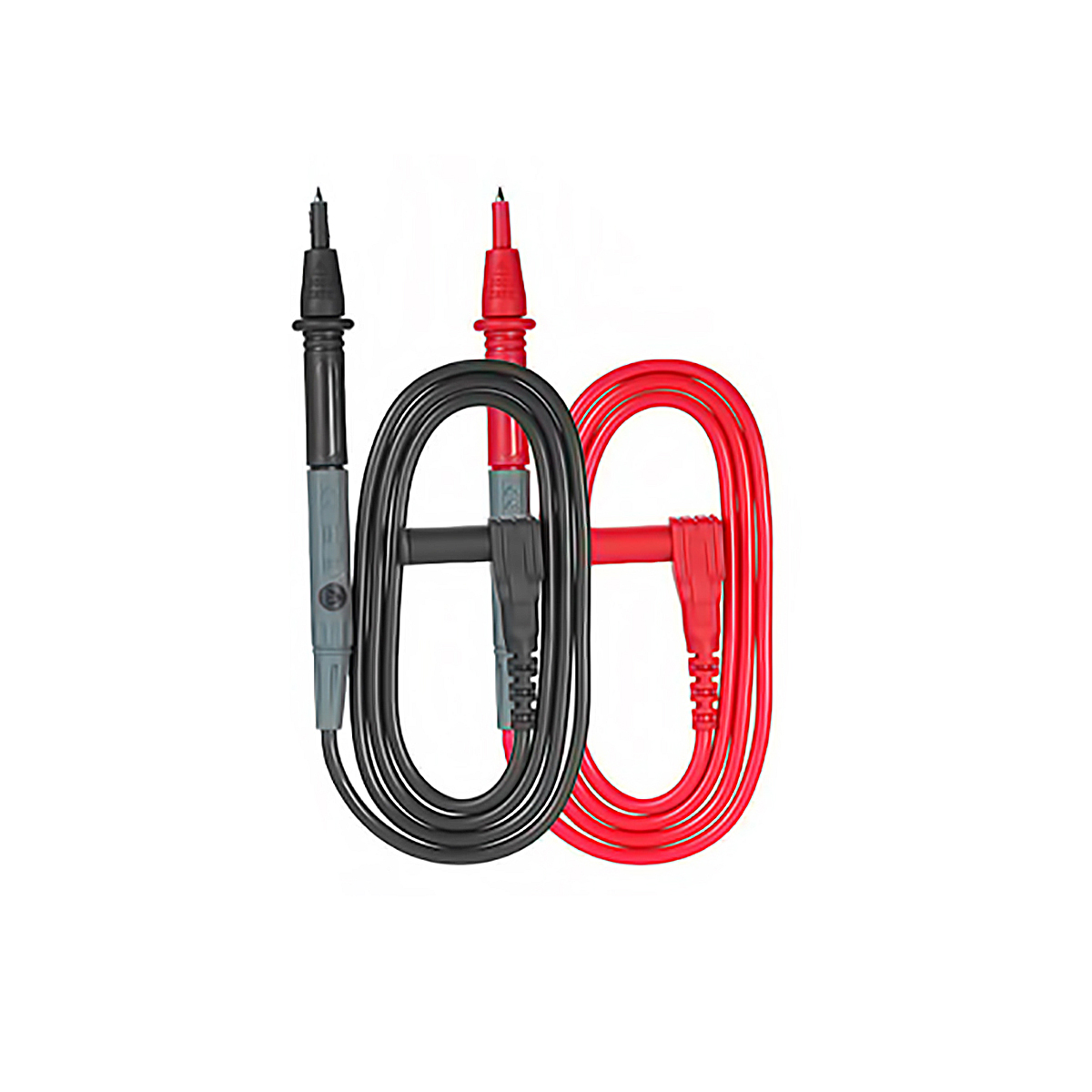

- измерительные щупы — красный и чёрный;

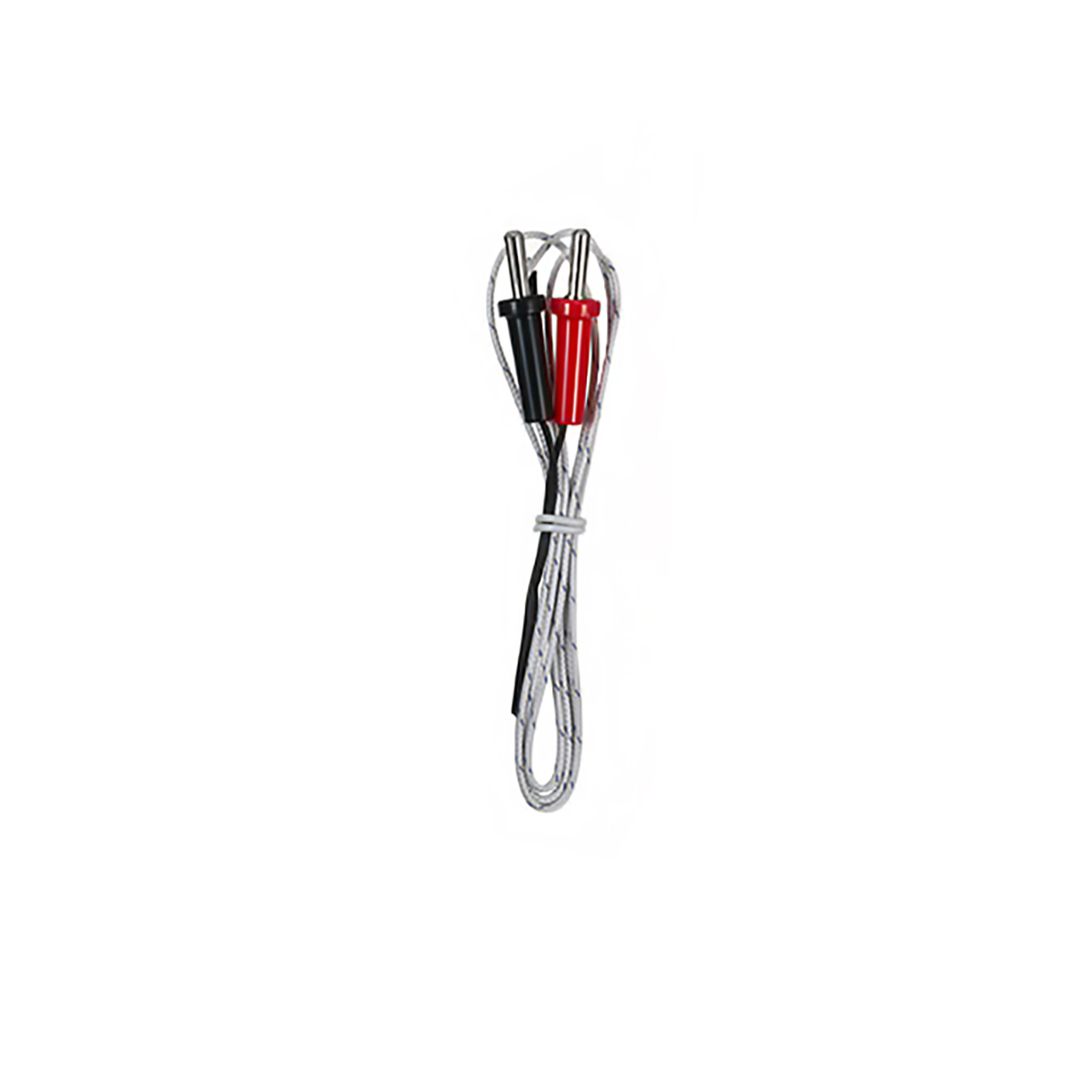

- термопара К-типа;

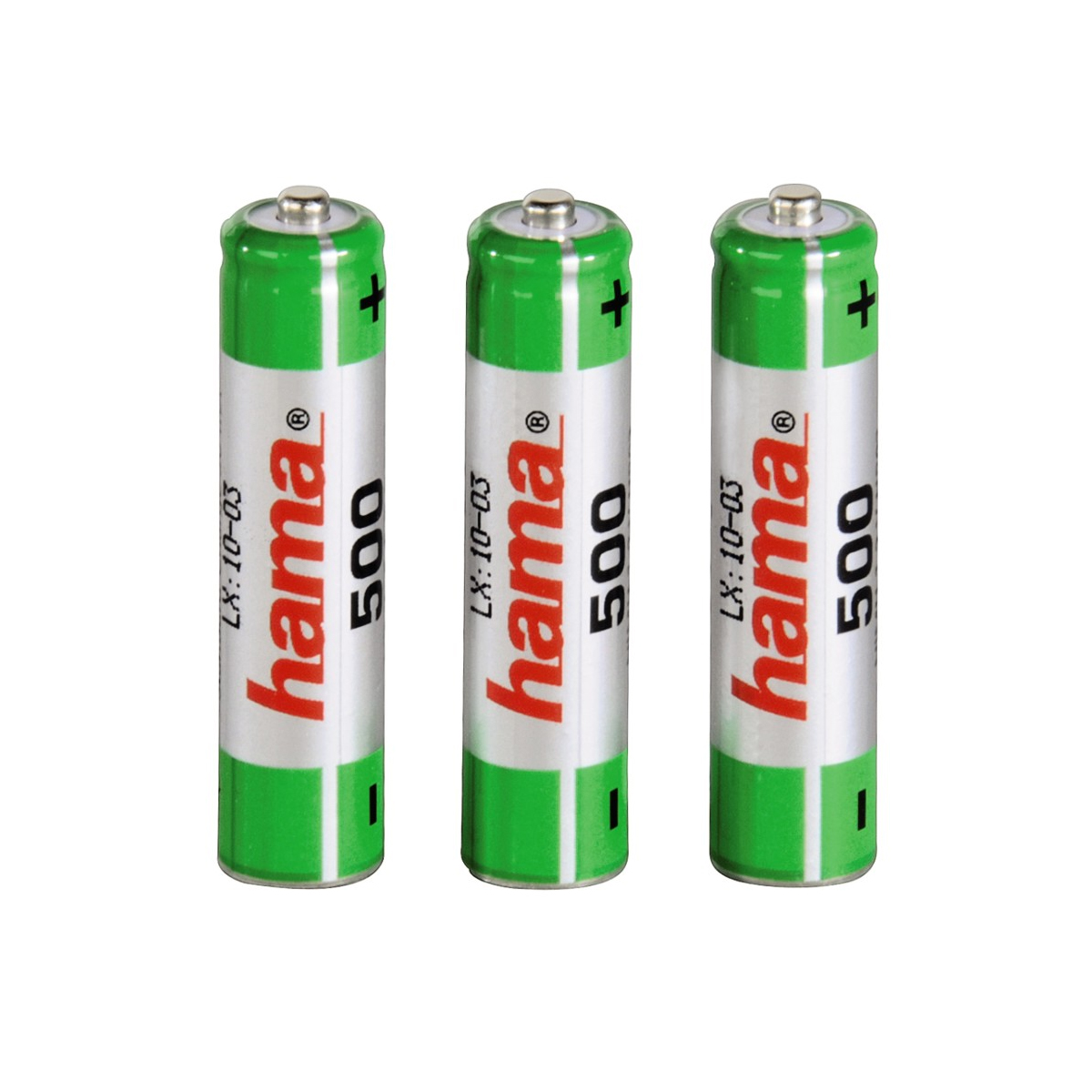

- батарейки AAA 1,5 В — 3 шт.;

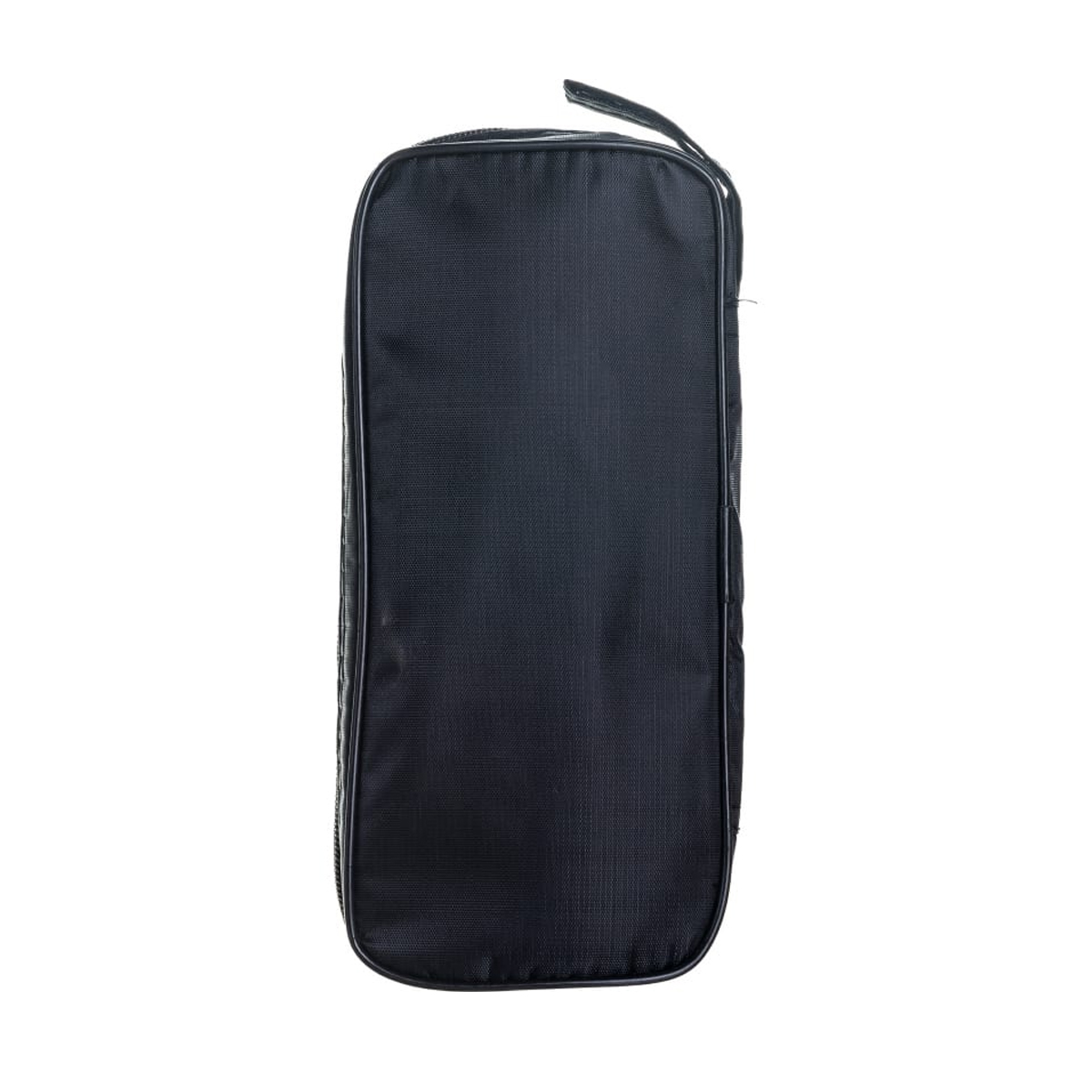

- тканевая сумка;
- инструкция по эксплуатации.

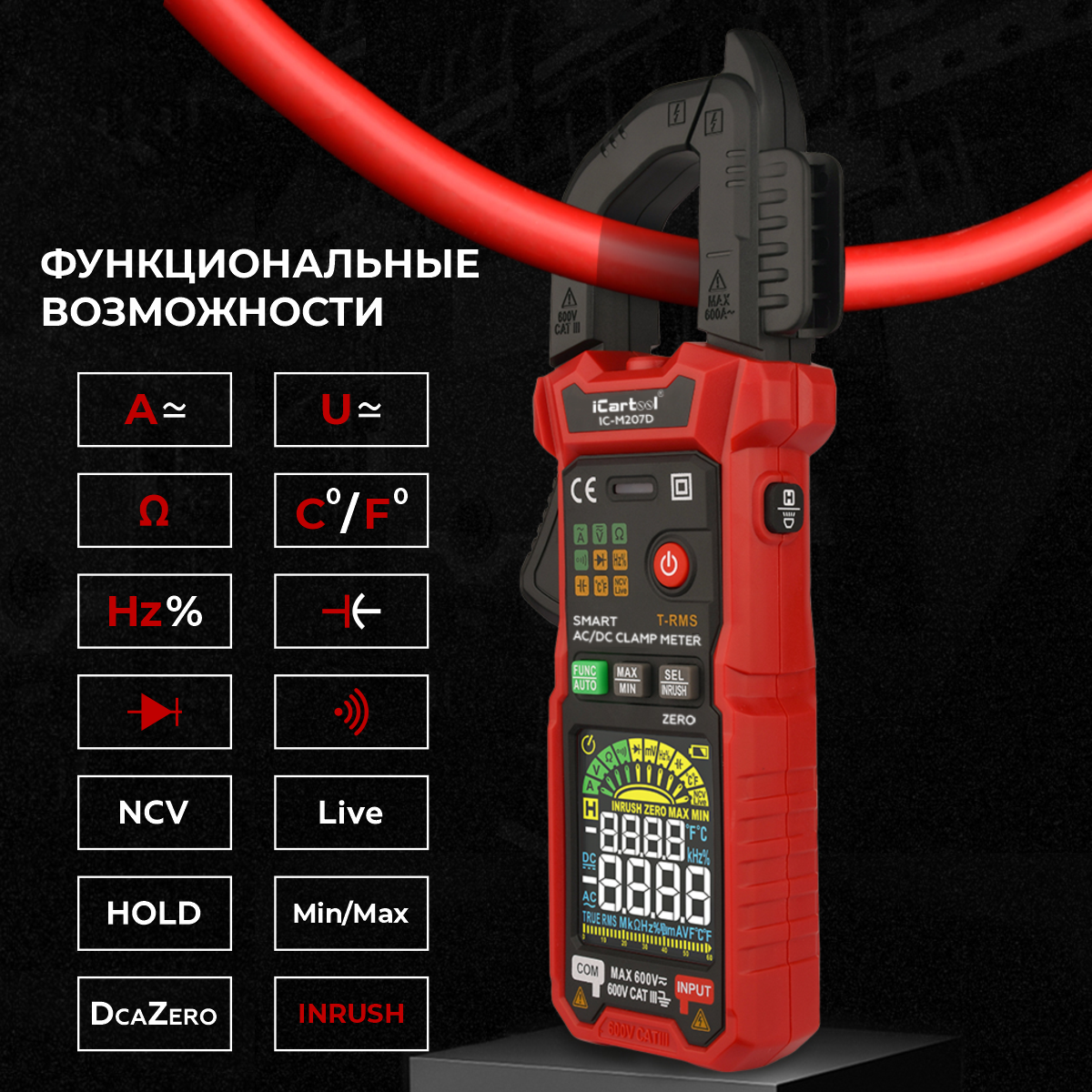

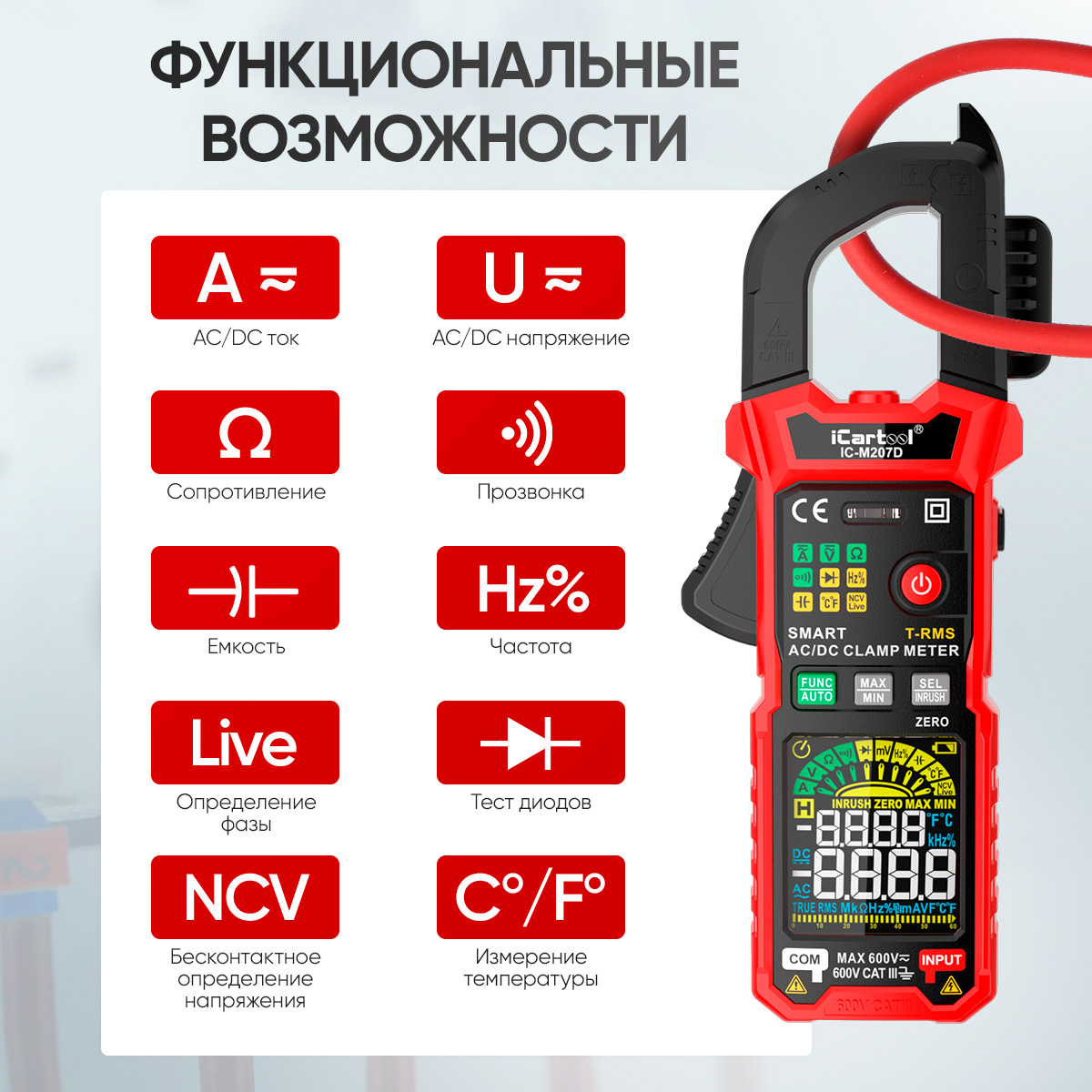

Что измеряет


| Величина | Пределы | Погрешность |
|---|---|---|
| Постоянный ток | 60 / 600 А | ±(2,5% + 5) |
| Переменный ток | 60 / 600 А | ±(2,5% + 5) на пределе 60 А при 50–60 Гц, ±(3,0% + 10) на пределе 600 А при 40–400 Гц |
| Пусковой ток (INRUSH) | до 600 А | ±(5,0% + 10) |
| Постоянное напряжение | 600 мВ – 600 В | ±(0,5% + 5) |
| Переменное напряжение | 600 мВ – 600 В, 40 Гц – 1 кГц | ±(0,8% + 5) |
| Сопротивление | 600 Ом – 60 МОм | ±(1,0% + 5) |
| Ёмкость | 6 нФ – 60 мФ | ±(4,0% + 5) |
| Частота | 100 Гц – 10 МГц | ±(1,0% + 3) |
| Коэффициент заполнения | 1–99% | ±(3,0% + 3) |

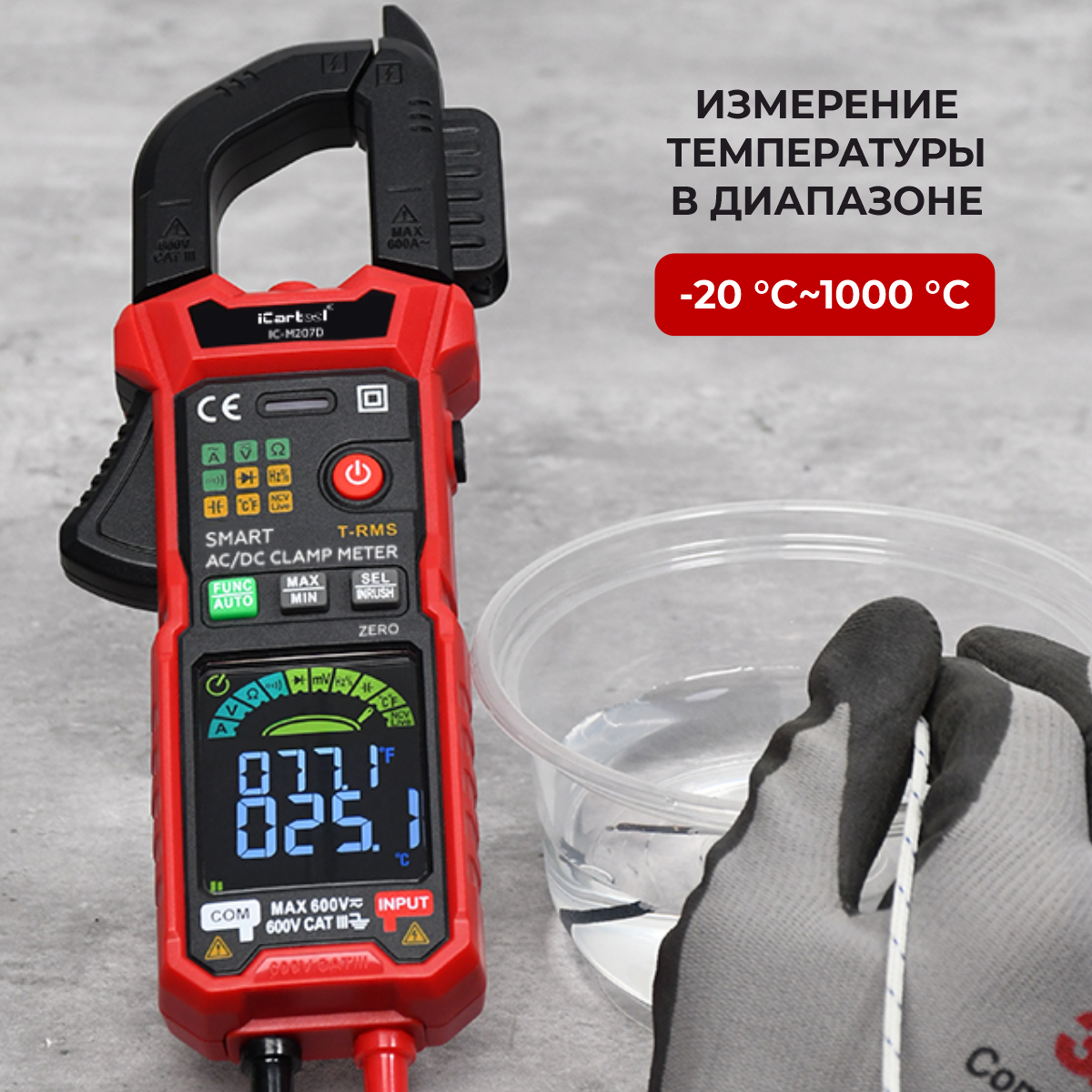

| Температура | −20…+1000 °C | ±(1,0% + 3) |
| Прозвонка | сигнал и зелёный индикатор при сопротивлении до 50 Ом | — |
|

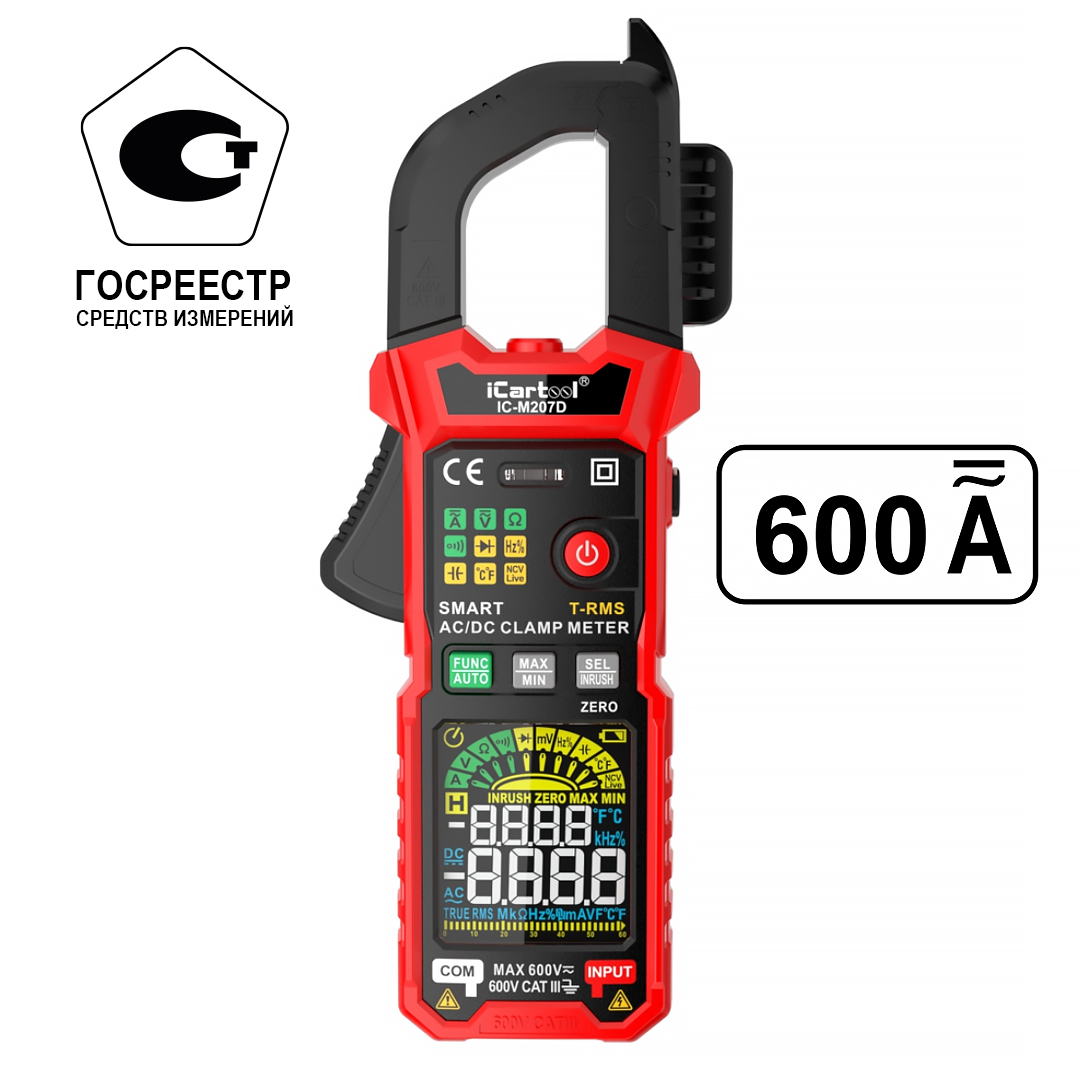

Токовые клещи внесены в ГОСРЕЕСТР измерительных средств !!! Клещи токоизмерительные цифровые iCartool IC-M207D прошли испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99003-26). |
Сравнительные характеристики токовых клещей iCartool
| Наименование | ||||||
| Режим Smart (автоматический) | + | |||||
| Постоянный ток | 20 А/200 А ±(2.5% + 5) | 60 А/600 А ±(2.5% + 5) | 60 А/600 А ±(2.5% + 5) | 60 А/600 А/1000 А ±(2,5% + 8) | ||
| Переменный ток | 20 А/200 А ±(2.5% + 5) | 6 А/60 А ±(2,5% + 5), 600 А ±(3,0% + 10) | 60 А ±(2,5% + 5), 600 А ±(3,0% + 10) | 60 А ±(2,5% + 5) при 50–60 Гц, 600 А ±(3,0% + 10) при 40–400 Гц | 60 А/600 А/1000 А ±(2,5% + 8) | 2 А/20 А/200 А ±(2,5% + 8) |
| Пусковой ток (INRUSH) | + | + | ||||
| Постоянное напряжение | 200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 5) | 600 мВ/6 В/60 В/600 В ±(0.5% + 3) | 600 мВ/6 В/60 В/600 В ±(0.5% + 3) | 600 мВ/6 В/60 В/600 В ±(0.5% + 5) | 600 мВ/6 В/60 В/600 В/1000 В ±(0,5% + 5) | 200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 5) |
| Переменное напряжение | 2 В/20 В/200 В/600 В ±(1.0% + 5) | 6 В/60 В/600 В ±(1.0% + 3) | 6 В/60 В/600 В ±(1.0% + 3) | 600 мВ/6 В/60 В/600 В ±(0.8% + 5) | 600 мВ/6 В/60 В/600 В/750 В ±(0,8% + 5) | 2 В/20 В/200 В/600 В ±(1.0% + 5) |
| Сопротивление | 200 Ом/ 2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.0% + 5) | 600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3) | 600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3) | 600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 5) | 600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(0,8–1,0% + 5) | 200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(0,5% + 5) |
| Прозвонка | Световая и звуковая индикация | Световая и звуковая индикация | Световая и звуковая индикация | Световая и звуковая индикация | Световая и звуковая индикация | Световая и звуковая индикация |
| Определение емкости | + | + | + | + | + | |
| Измерение частоты | + | + | + | + | + | |
| Тест диодов | + | + | + | + | + | + |
| Определение фазы | + | + | ||||
| Бесконтактный поиск напряжения (NCV) | Световая и звуковая индикация | Световая и звуковая индикация | Световая и звуковая индикация | Световая и звуковая индикация | Световая и звуковая индикация | |
| Регистрация максимального значения | + | + | + | + | + | + |
| Регистрация минимального значения | + | + | + | + | ||
| Измерение среднеквадратического значения (True RMS) | + | + | + | + | + | |
| Фиксация текущего показания HOLD | + | + | + | + | + | + |
| Индикация полярности | + | + | + | + | + | + |
| Режим измерения напряжения при низком сопротивлении (LowZ) | + | + | + | |||
| Установка нуля в режиме измерения пост. тока (DCA ZERO) | + | + | + | + | ||
| Фильтр нижних частот (LPF) | + | + | + | |||
| Преобразователь частоты (VFD) | + | |||||
| Измерение температуры | + | + | + | + | ||
| Аналоговая шкала | + | + | ||||
| Фонарик | + | + | + | + | ||
| Подсветка дисплея | двухцветная (белая/оранжевая) | двухцветная (белая/оранжевая) | двухцветная (белая/оранжевая) | двухцветная (белая/оранжевая) | ||
| Светодиодная индикация | красный (прозвонка/диод-тест) | двухцветная (красный/зеленый) | двухцветная (красный/зеленый) | красный (прозвонка/диод-тест) | ||
| Материал корпуса | АБС-пластик | АБС-пластик | АБС-пластик | АБС-пластик | АБС-пластик с прорезиненным покрытием | АБС-пластик |
| Дисплей | ЖК-дисплей с подсветкой | ЖК-дисплей с подсветкой | ЖК-дисплей с подсветкой | VA-LED | VA-LED | ЖК-дисплей с подсветкой |
| Разрядность шкалы | 2000 отсчетов | 6000 отсчетов | 6000 отсчетов | 6000 отсчетов | 6000 отсчетов | 2000 отсчетов |
| Скорость измерений | 3 изм/с | 3 изм/с | 3 изм/с | 3 изм/с | 3 изм/с | |
| Макс. диаметр проводника | 16 мм | 26 мм | 26 мм | 30 мм | 38 мм | 23 мм |
| Рейтинг безопасности | EN61010-1,-2-030 EN61010-031, CAT III 600V | EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V | EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V | EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V | EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 1000V CAT IV 600V | EN61010-1,-2-030 EN61010-031, CAT III 600V |
| Постоянный ток | 20 А/200 А ±(2.5% + 5) | 60 А/600 А ±(2.5% + 5) | 60 А/600 А ±(2.5% + 5) | 60 А/600 А/1000 А ±(2,5% + 8) | ||
| Переменный ток | 20 А/200 А ±(2.5% + 5) | 6 А/60 А ±(2,5% + 5), 600 А ±(3,0% + 10) | 60 А ±(2,5% + 5), 600 А ±(3,0% + 10) | 60 А ±(2,5% + 5) при 50–60 Гц, 600 А ±(3,0% + 10) при 40–400 Гц | 60 А/600 А/1000 А ±(2,5% + 8) | 2 А/20 А/200 А ±(2,5% + 8) |
| Разрешение по току | 0,01 / 0,1 А | 0,001 / 0,01 / 0,1 А | 0,01 / 0,1 А | 0,01 / 0,1 А | 0,01 / 0,1 / 1 А | 0,001 / 0,01 / 0,1 А |
| Постоянное напряжение | 200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 5) | 600 мВ/6 В/60 В/600 В ±(0.5% + 3) | 600 мВ/6 В/60 В/600 В ±(0.5% + 3) | 600 мВ/6 В/60 В/600 В ±(0.5% + 5) | 600 мВ/6 В/60 В/600 В/1000 В ±(0,5% + 5) | 200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 5) |
| Переменное напряжение | 2 В/20 В/200 В/600 В ±(1.0% + 5) | 6 В/60 В/600 В ±(1.0% + 3) | 6 В/60 В/600 В ±(1.0% + 3) | 600 мВ/6 В/60 В/600 В ±(0.8% + 5) | 600 мВ/6 В/60 В/600 В/750 В ±(0,8% + 5) | 2 В/20 В/200 В/600 В ±(1.0% + 5) |
| Сопротивление | 200 Ом/ 2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.0% + 5) | 600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3) | 600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3) | 600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 5) | 600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(0,8–1,0% + 5) | 200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(0,5% + 5) |
| Ёмкость | 2 нФ/20 нФ/200 нФ/2 мкФ/20 мкФ/200 мкФ/2 мФ/20 мФ ±(4.0% + 5) | 10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(4.0% + 3) | 10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(4.0% + 3) | 6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ/6 мФ/60 мФ ±(4.0% + 5) | 10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(3.0% + 3) | |
| Частота | 2 Гц/20 Гц/200 Гц/2 кГц/20 кГц/200 кГц/2 МГц/20 МГц ±(1.0% + 3) | 10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5) | 10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5) | 100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(1.0% + 3) | 10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5) | |
| Коэффициент заполнения | 1%~99% ±(1.0% + 2) | 1%~99% ±(1.0% + 2) | 1%~99% ±(3.0% + 3) | 1%~99% ±(1.0% + 2) | ||
| Диапазон измерения температуры | -20°C~1000°C ±(1.0% + 2) | -20°C~1000°C ±(1.0% + 2) | -20°C~1000°C ±(1.0% + 3) | -20°C~1000°C ±(1.0% + 2) | ||
| Источник питания | 2*1,5 V элемент питания AAА | 2*1,5 V элемент питания AAА | 2*1,5 V элемент питания AAА | 3*1,5 V элемент питания AAА | 3*1,5 V элемент питания AAА | 2*1,5 V элемент питания AAА |
| Рабочая температура | от 0 до +40 °C | от 0 до +40 °C | от 0 до +40 °C | от 0 до +40 °C | от 0 до +40 °C | |

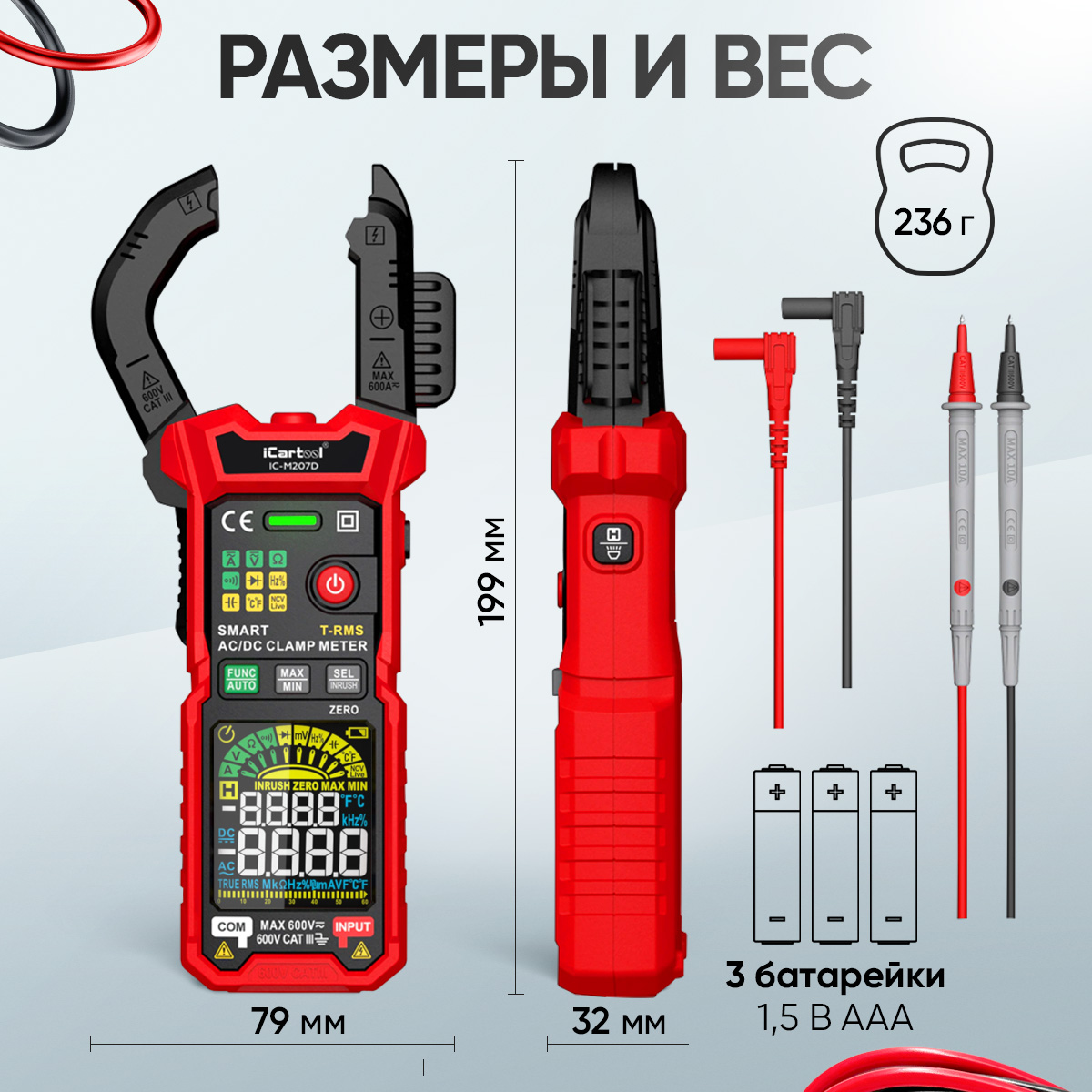

| Размер изделия | 176x61x31 мм | 193x73x34 мм | 193x73x34 мм | 199x79x32 мм | 240x85x47 мм | 164x61x30 мм |
| Вес изделия | 140 г | 260 г | 260 г | 236 г | 380 г | 150 г |
| Гарантия | 36 мес., на щупы гарантия не распространяется | 36 мес., на щупы гарантия не распространяется | 36 мес., на щупы гарантия не распространяется | 36 мес., на щупы гарантия не распространяется | 36 мес., на щупы гарантия не распространяется | 36 мес., на щупы гарантия не распространяется |
Вопросы и ответы

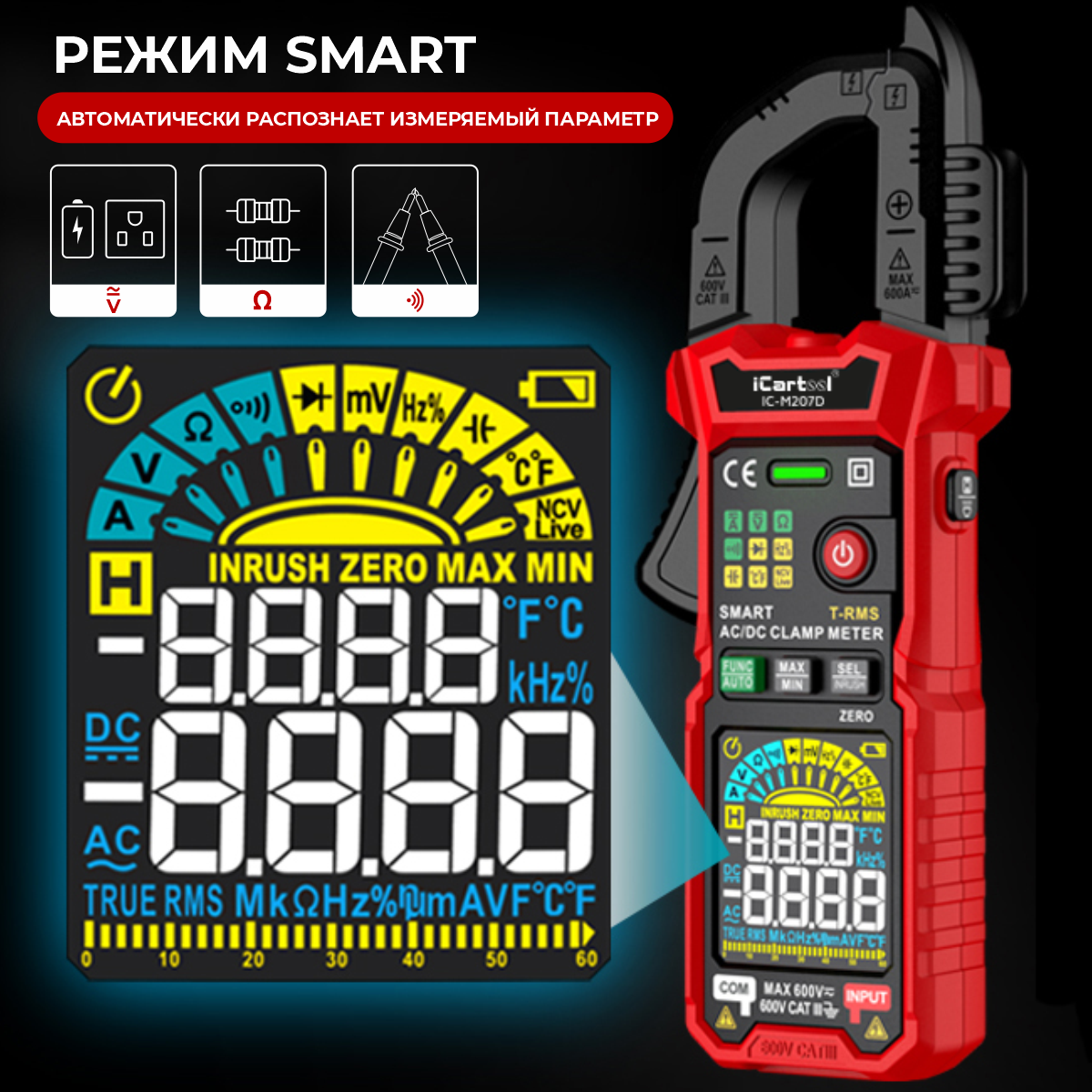

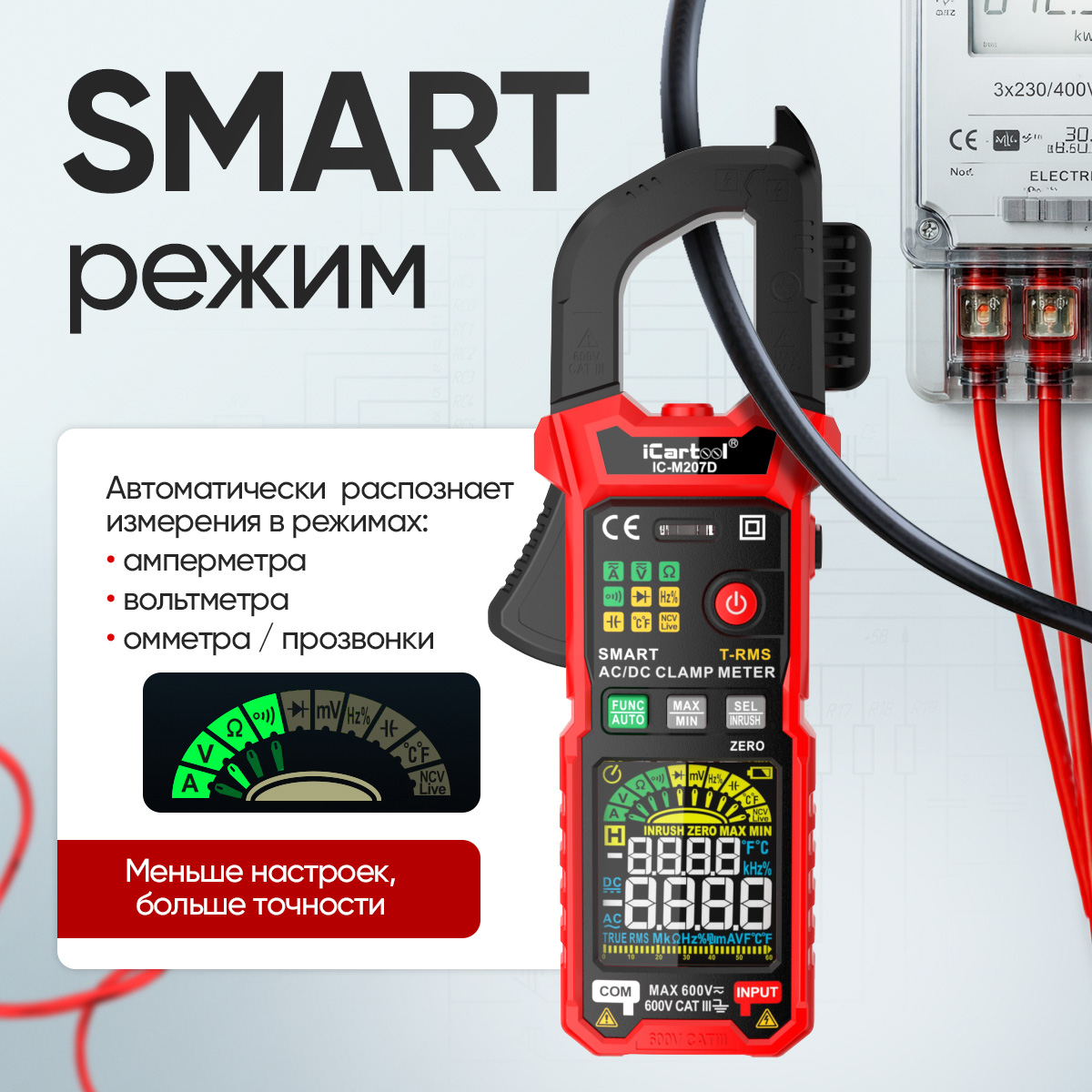

Что такое режим SMART?
Автовыбор функции: клещи сами определяют, что на входе, и переключаются. В серии замеров не нужно каждый раз трогать переключатель, и ошибиться режимом сложнее.
Поймают ли клещи пусковой ток стартера?
Да, в режиме INRUSH. В первые миллисекунды пуска ток стартера резко подскакивает одиночным мощным импульсом, и обычный замер его пропускает. INRUSH включает быструю фиксацию, ловит пик и держит его на экране.
Как работать токовыми клещами?

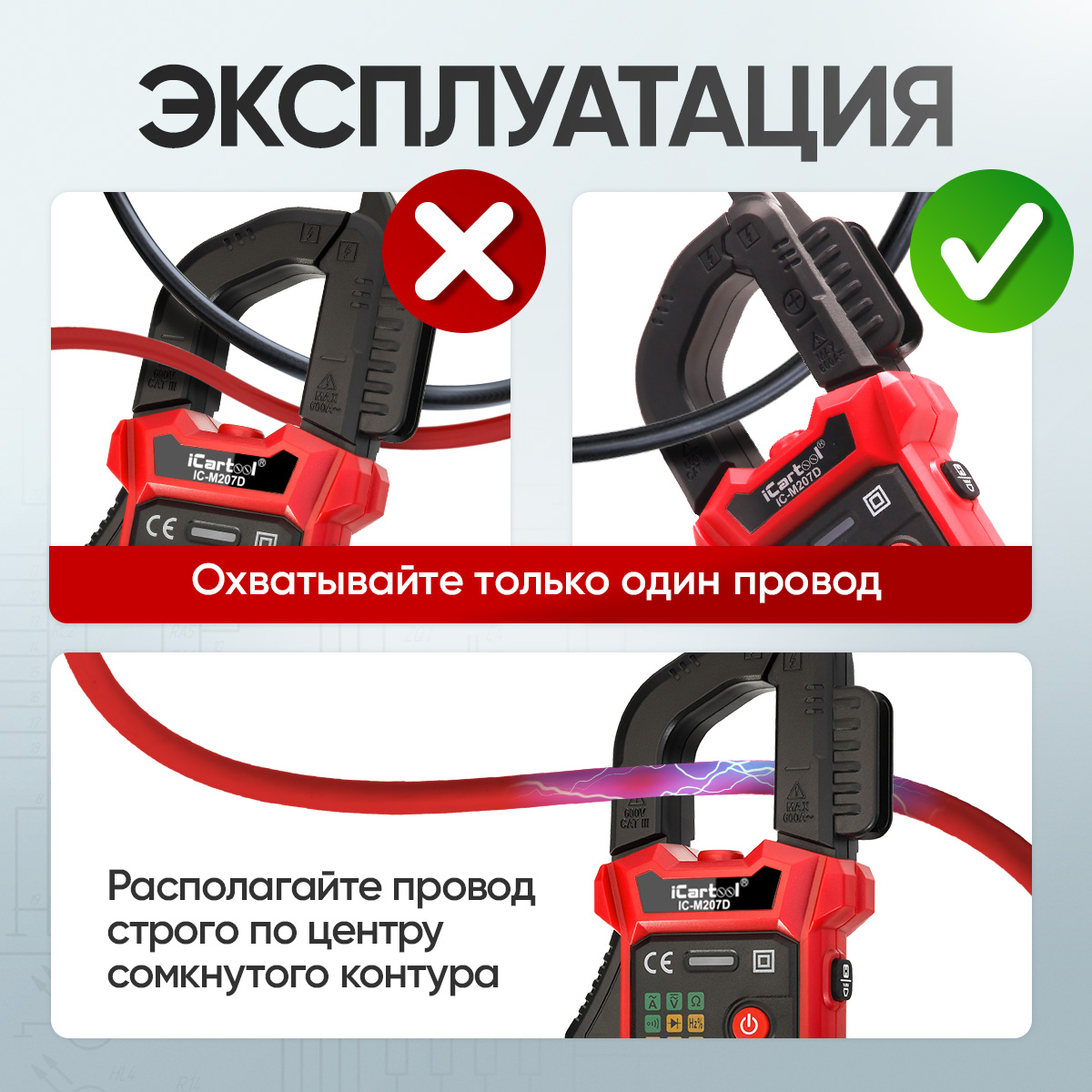

Выберите режим тока, нажмите рычаг и обхватите губками один провод — так, чтобы он шёл по центру. Если в губки попадут оба провода кабеля, их токи вычитаются и на экране почти ноль. MAX запоминает наибольшее значение за замер, HOLD фиксирует показание.
Как замерить постоянный ток?

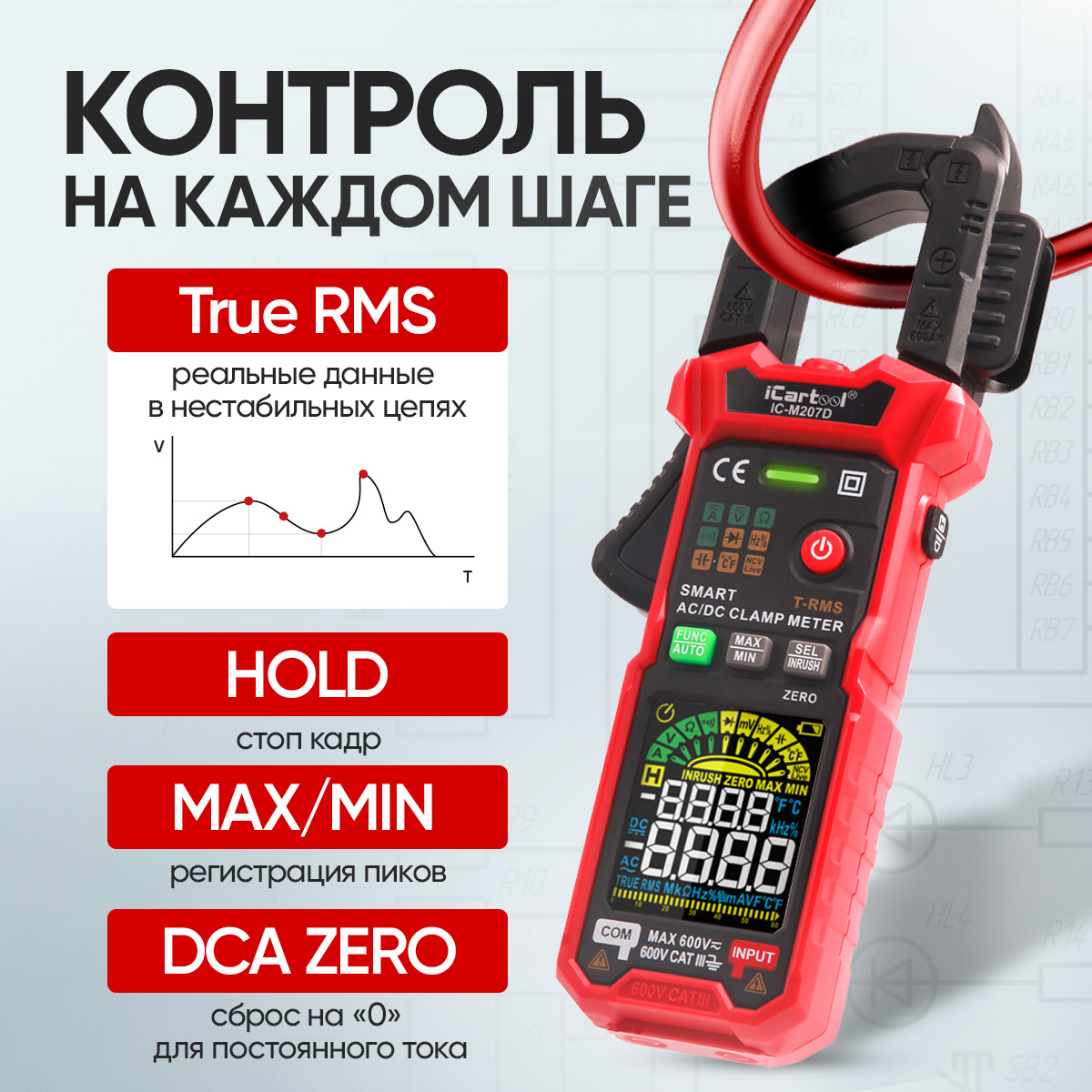

Включите постоянный ток, сомкните губки без провода и нажмите DCA ZERO — показания обнуляются. Потом обхватите один провод по центру губок. Обнуляйте в том же положении, в каком мерите: датчик постоянного тока реагирует и на внешние магнитные поля.

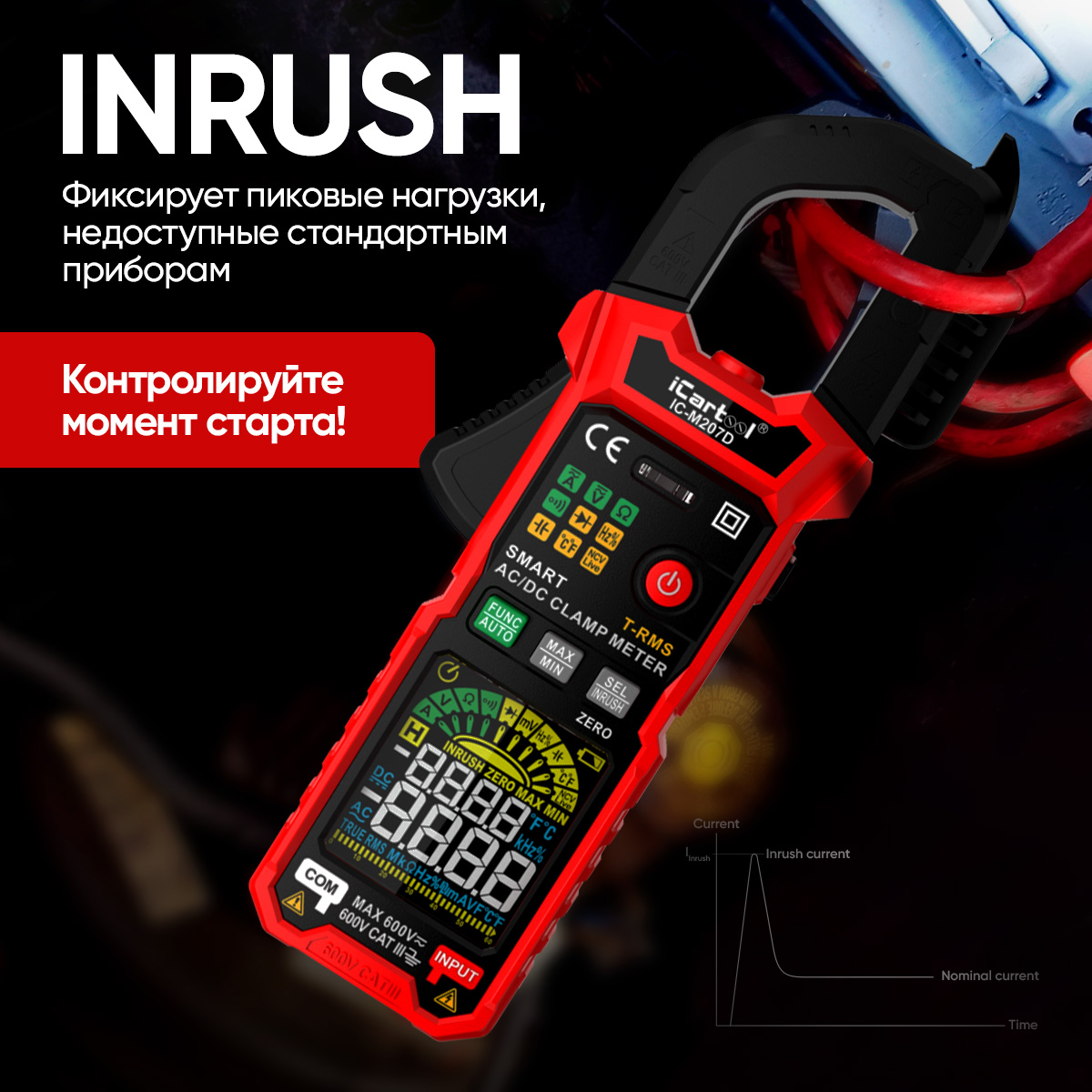

Как работает режим INRUSH?
Включите INRUSH, обхватите питающий провод и запустите нагрузку — клещи фиксируют бросок тока в момент пуска. Так проверяют стартер машины, электродвигатели и компрессоры.
Как определить фазу?
Включите режим определения фазы и коснитесь провода: на фазном клещи часто пищат и зажигают красный индикатор.

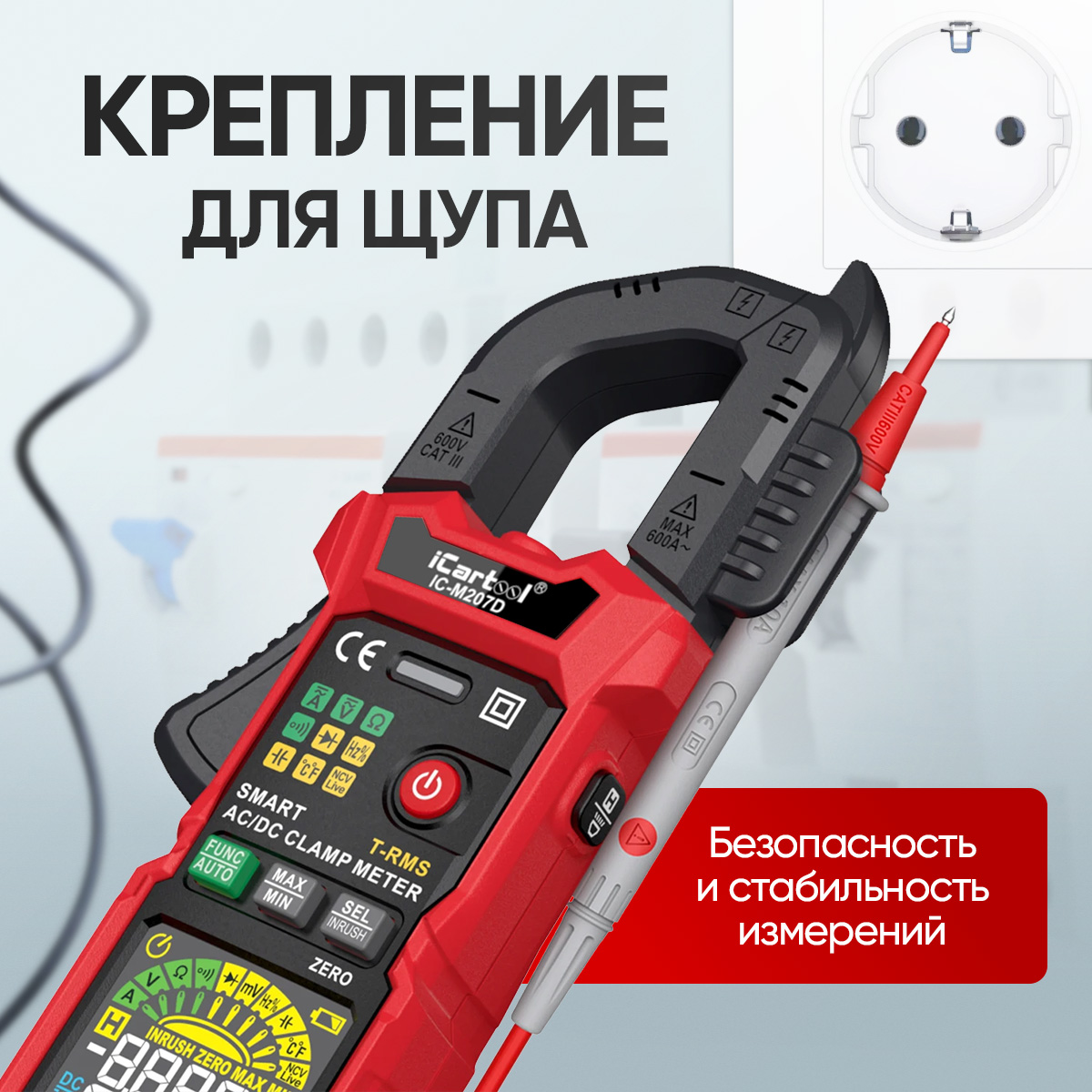

Зачем держатель щупа на губках?
Один щуп закрепляют на клещах, а вторым снимают напряжение одной рукой. Это выручает в тесном щитке или моторном отсеке.
Какие токовые клещи нужны для автомобиля?
Клещи постоянного тока (DC) с запасом над пусковым током стартера. У легковых бензиновых машин это 200–400 А, у внедорожников, дизельных легковушек и лёгкого коммерческого транспорта — 400–700 А, у грузовиков и спецтехники с сетью 24 В — 800–1200 А. IC-M200D до 200 А годятся для утечек и генератора, на стартере уходят в перегрузку. Бензиновый стартер — от 600 А: IC-M206D или IC-M207D; дизель — IC-M207D или IC-M210D; грузовая техника — IC-M210D до 1000 А.
Чем IC-M207D отличается от IC-M206D?
У IC-M206D есть LowZ и фильтр LPF, губки до 26 мм. SMART, INRUSH, определение фазы и аналоговая шкала — только у IC-M207D.
Чем отличается IC-M210D?
У IC-M210D предел 1000 А, напряжение до 1000 В, категория CAT III 1000 В / CAT IV 600 В, есть LowZ, LPF и фильтр VFD. Режима SMART у неё нет.
Подойдут ли для частотного привода?
Нет: режимов LowZ, LPF и VFD у этой модели нет. Для замеров на частотниках берите IC-M210D.
Какие пределы по напряжению и ёмкости?
Постоянное и переменное напряжение — 600 мВ – 600 В, переменное — на частоте 40 Гц – 1 кГц. Сопротивление — 600 Ом – 60 МОм, ёмкость — 6 нФ – 60 мФ, частота — 100 Гц – 10 МГц, коэффициент заполнения — 1–99%, температура — −20…+1000 °C.
Можно ли доверять бесконтактному поиску NCV?
Только как первой проверке. Если сигнала нет, напряжение в проводе всё равно может быть — подтвердите его контактным замером.
При какой температуре работают клещи?
От 0 до +40 °C. Питание — 3 батарейки AAA 1,5 В.
Клещи внесены в Госреестр СИ?
Да, номер в Госреестре средств измерений РФ — 99003-26.
Что не покрывает гарантия?
Щупы: это расходный материал, гарантия на них не распространяется.
Какая гарантия?
36 месяцев со дня продажи, кроме щупов. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
