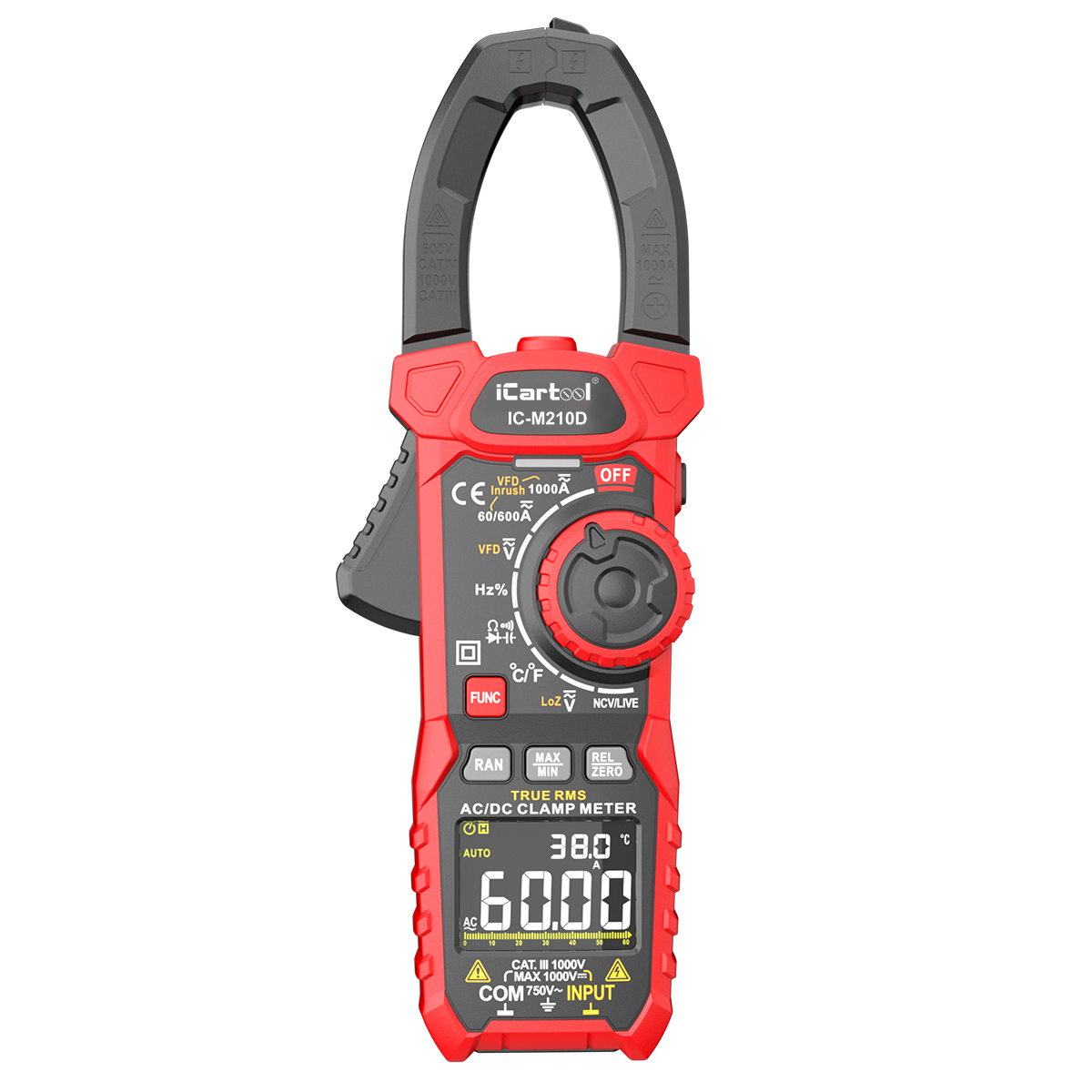

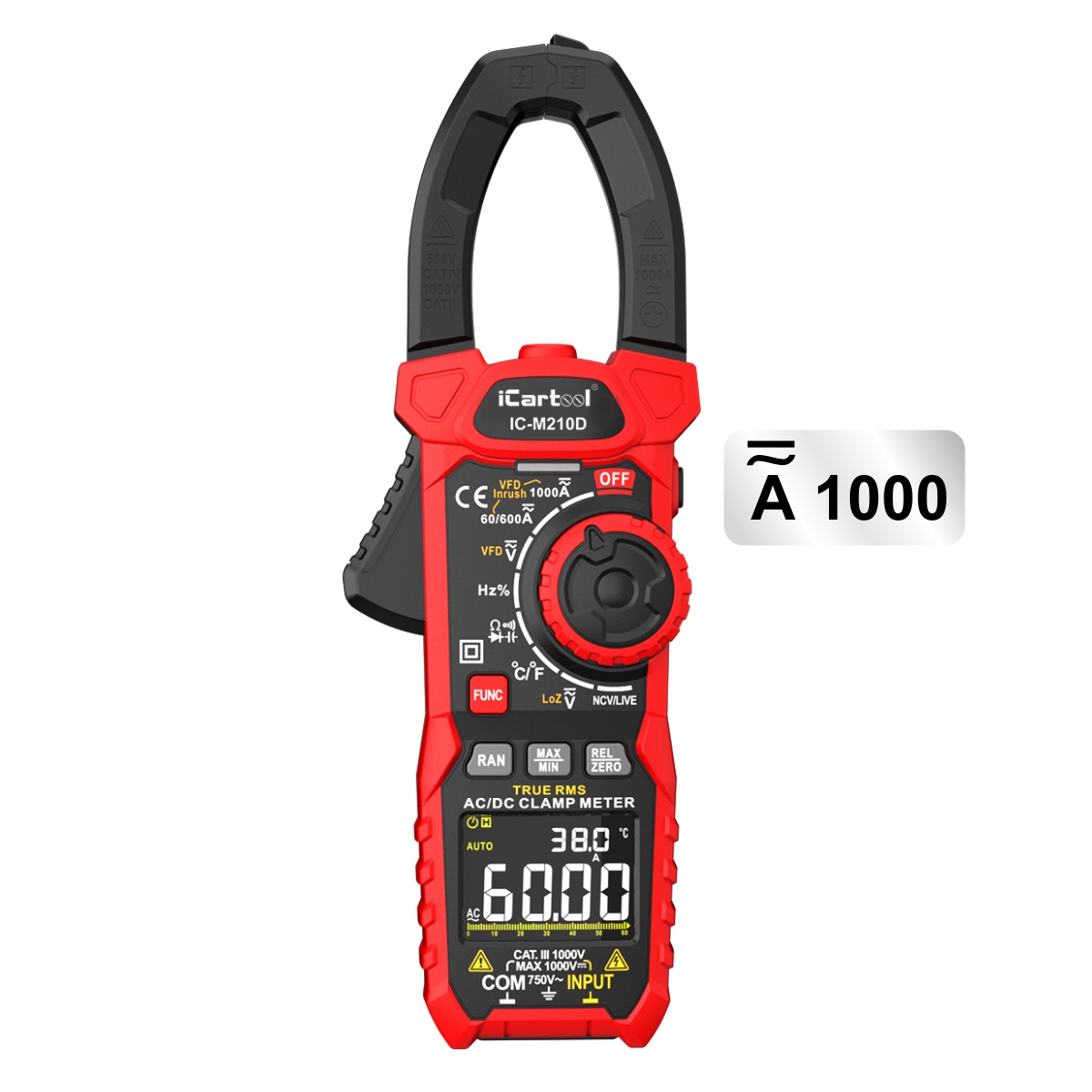

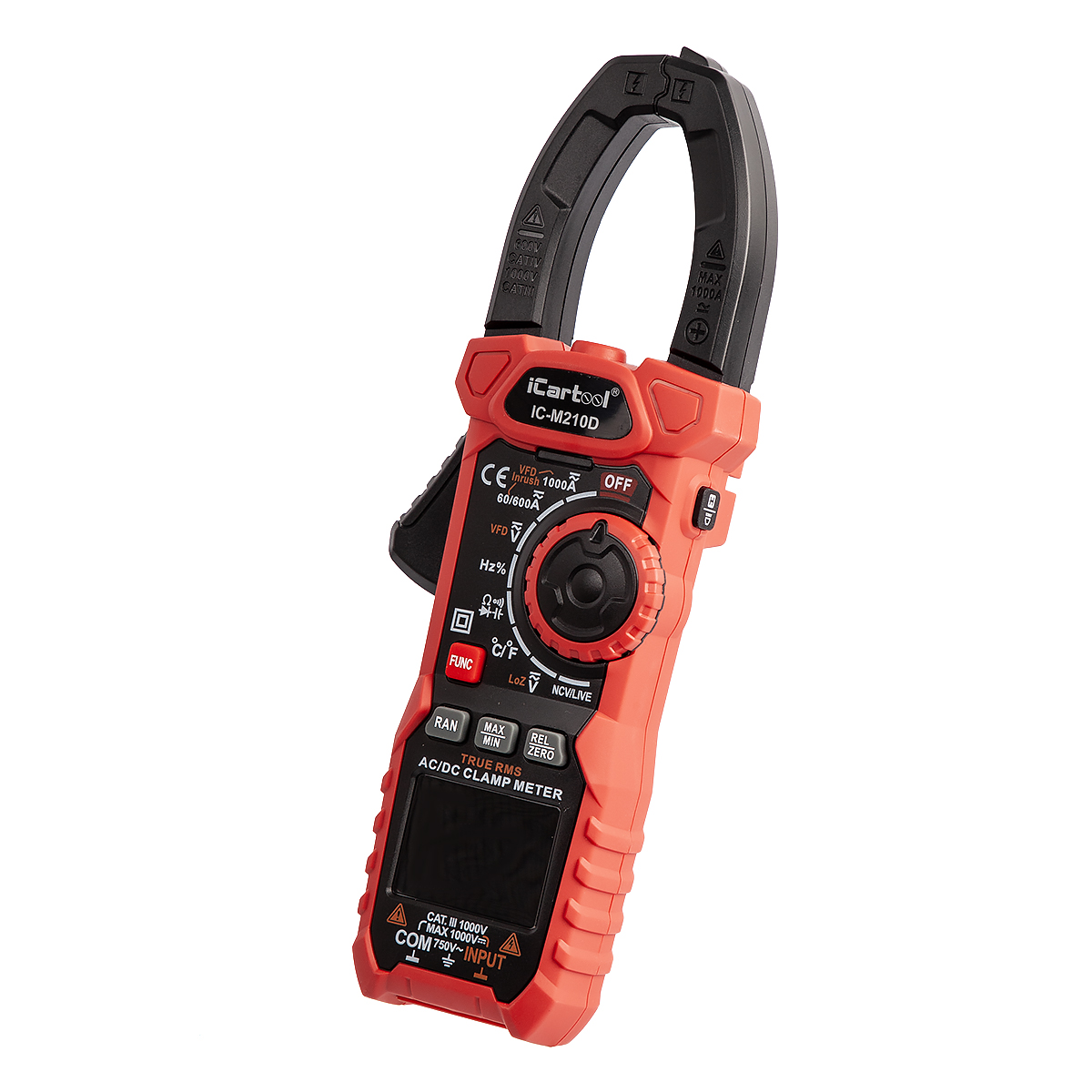

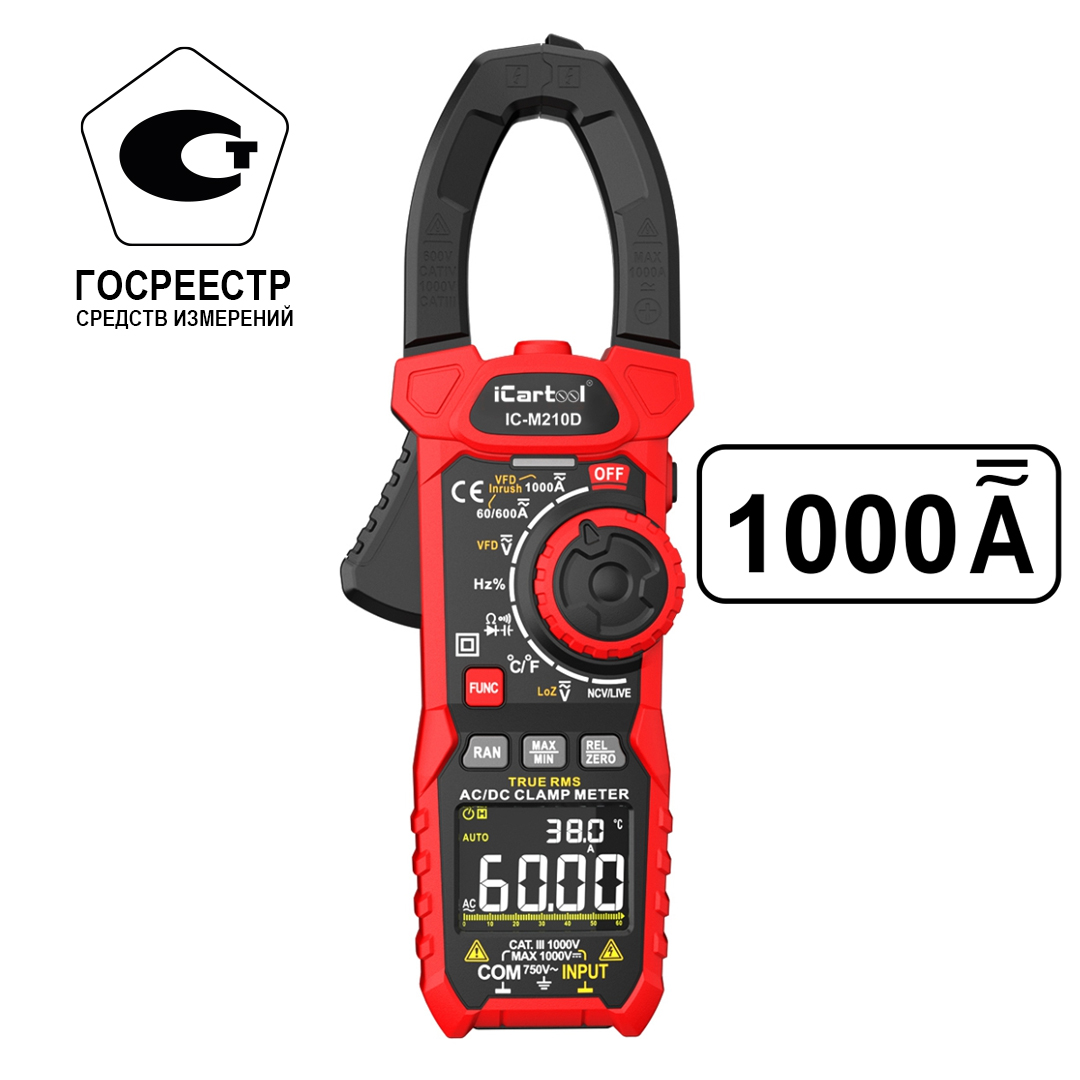

Токовые клещи постоянного/переменного тока 1000A iCartool IC-M210D

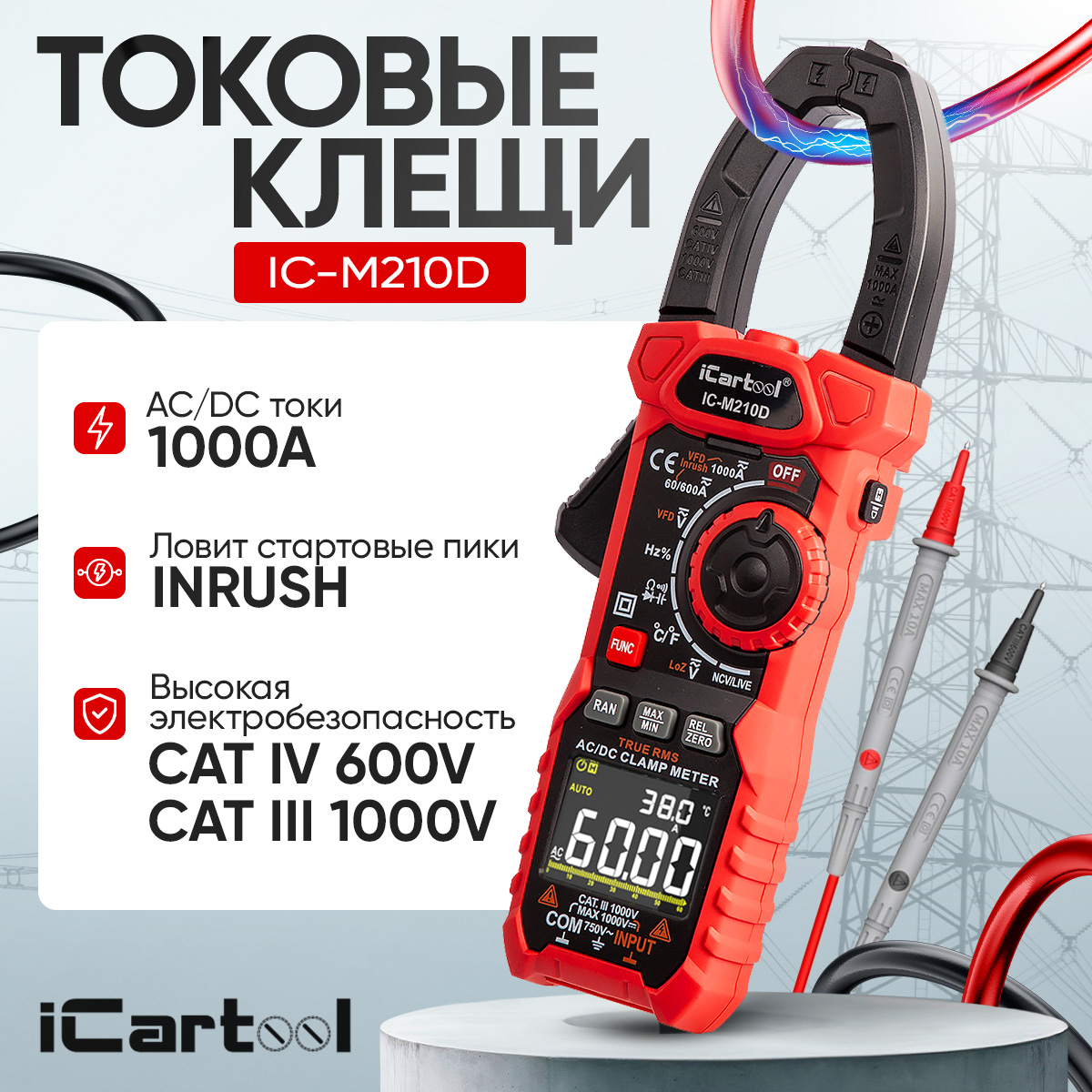

Токовые клещи постоянного/переменного тока 1000A iCartool IC-M210D — клещи на 1000 А постоянного и переменного тока для силовых кабелей, вводных щитов, частотных приводов и стартеров грузовой техники. Фильтр VFD убирает искажения на выходе частотника, LowZ гасит наведённое напряжение, INRUSH фиксирует пусковой ток, губки охватывают кабель до 38 мм. Напряжение — до 1000 В постоянного и 750 В переменного, категория CAT III 1000 В / CAT IV 600 В.

Где пригодится

• токи до 1000 А в силовых кабелях, распределительных щитах и на вводе;
• стартер и генератор грузовиков и спецтехники с сетью 24 В;
• замеры на частотных приводах с фильтром VFD;
• пуск электродвигателей в режиме INRUSH;

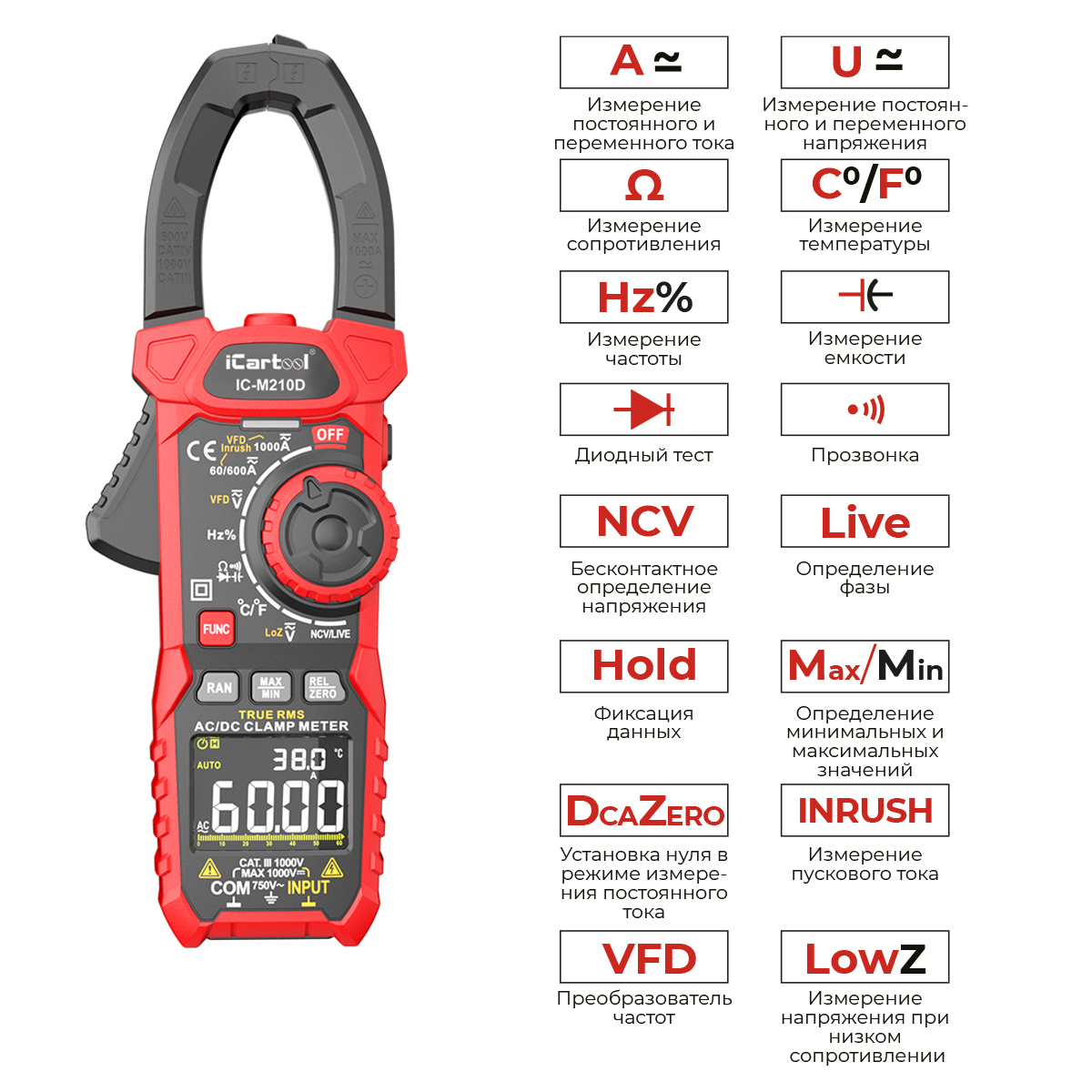

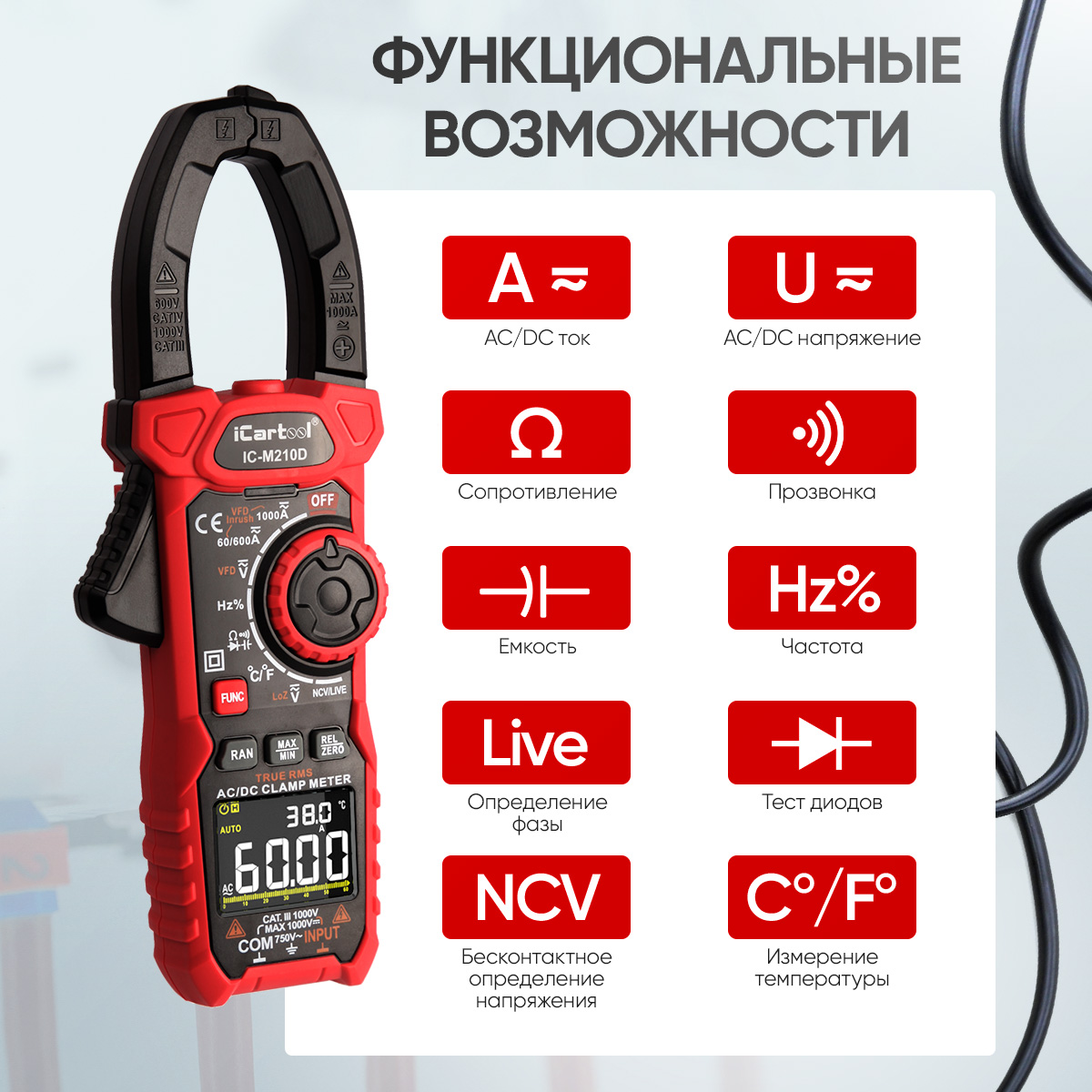

• обслуживание и монтаж электрооборудования, контроль сетей: температура, ёмкость, частота, поиск фазы и NCV.

Чем удобна модель

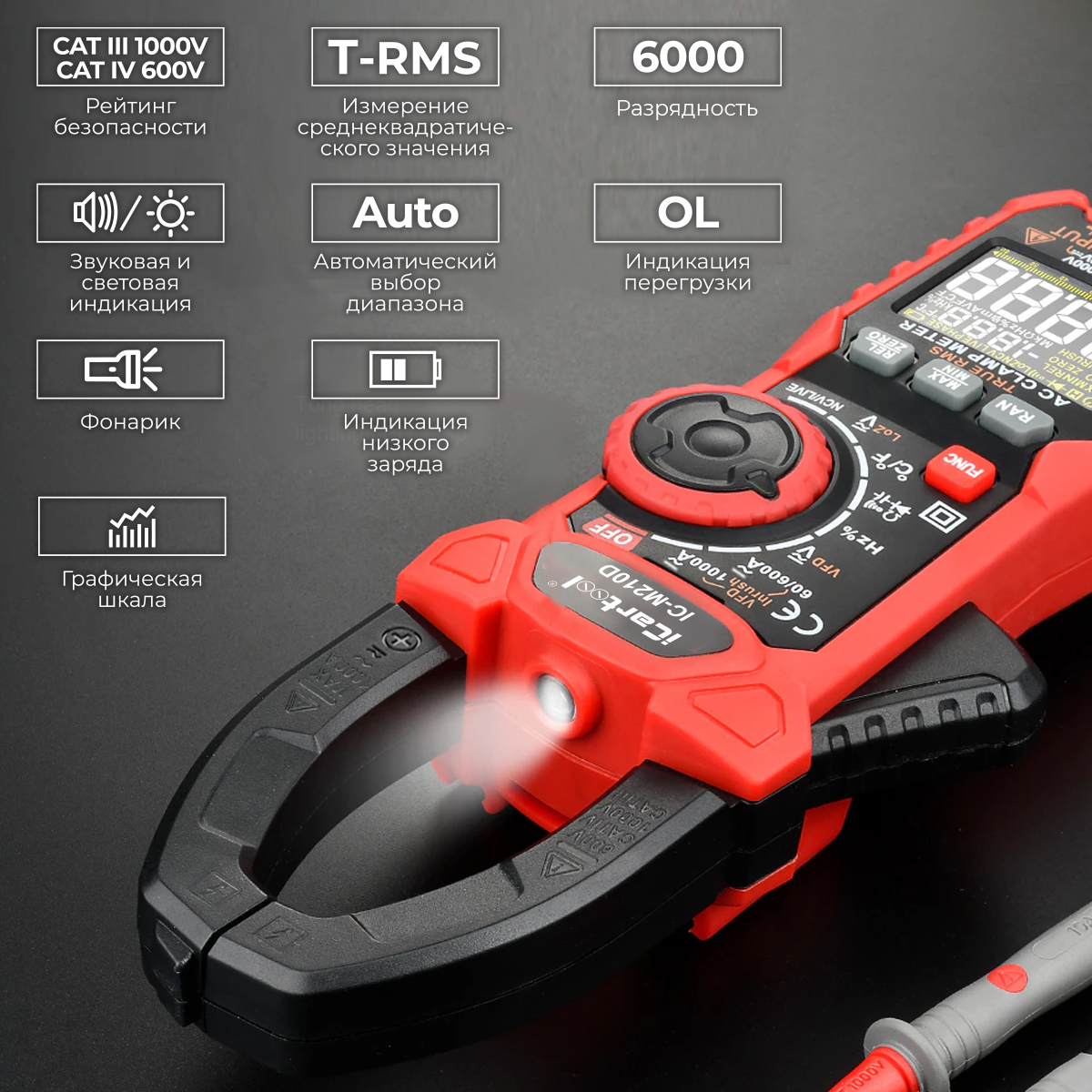

• три предела: 60, 600 и 1000 А — AC и DC, True RMS, шаг 0,01 / 0,1 / 1 А; предел выбирается сам или вручную;

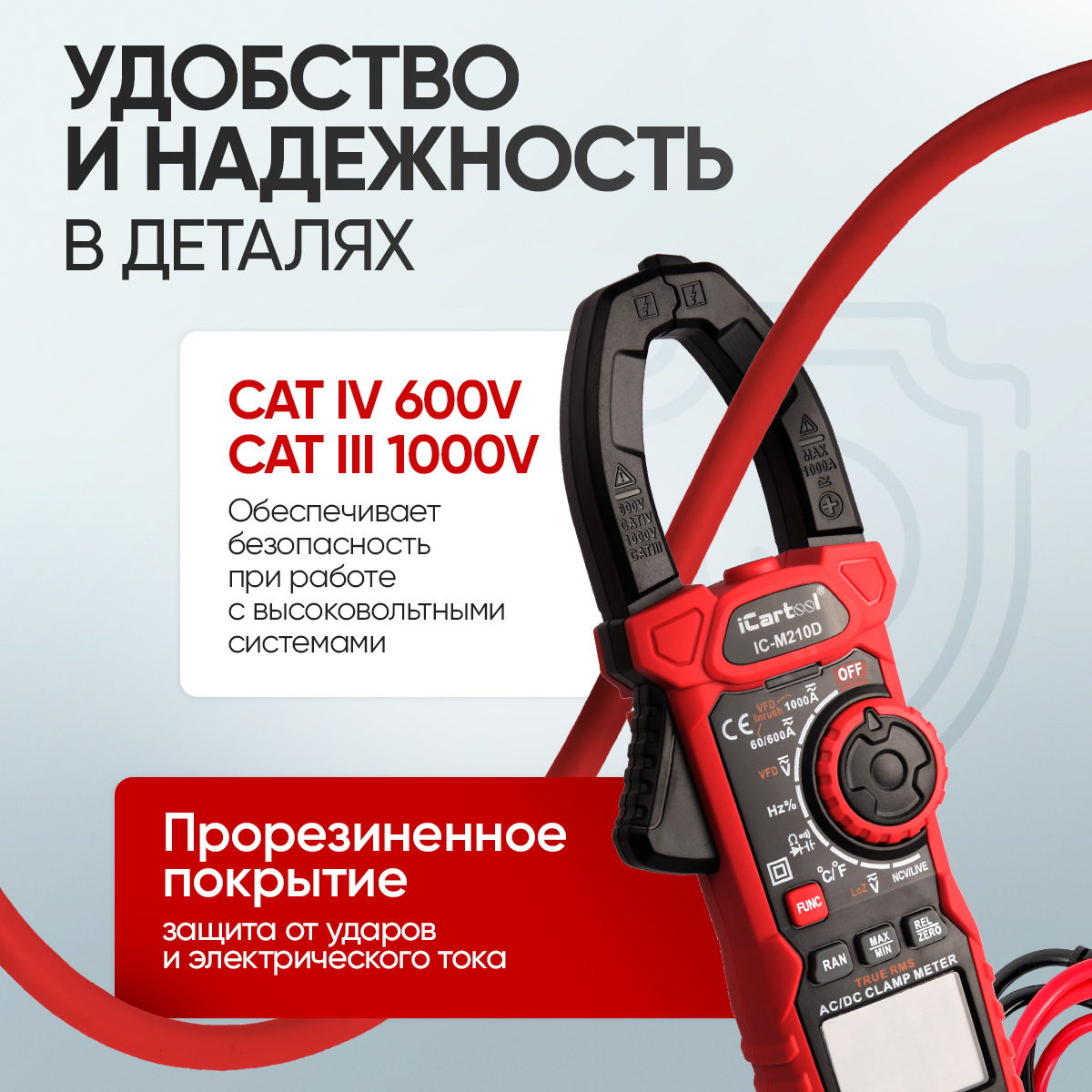

• CAT III 1000 В / CAT IV 600 В — для работы на вводе и в распределительных щитах; стандарты EN 61010-1, EN 61010-2-030, EN 61010-2-033, EN 61326-1;

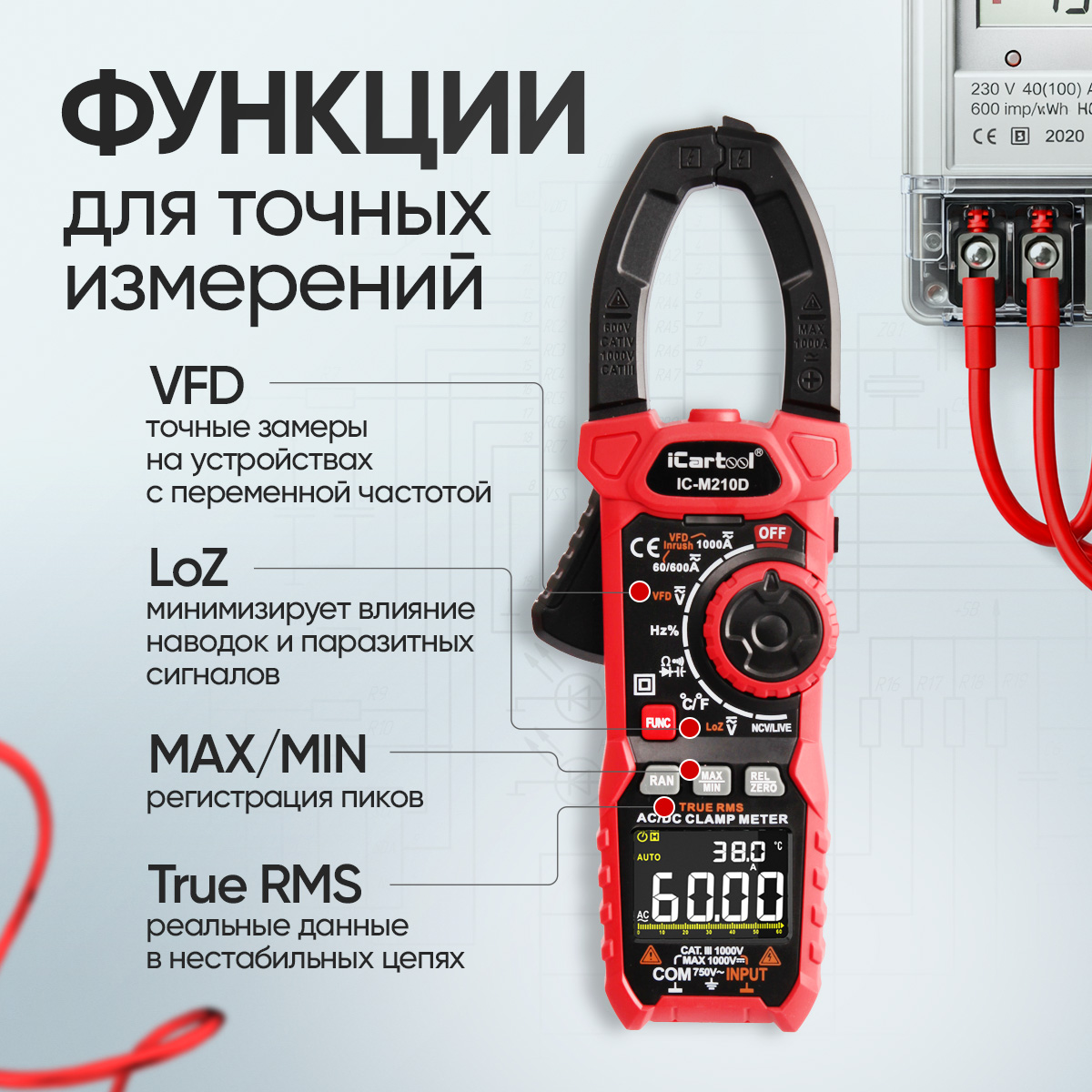

• VFD, LowZ и LPF — верные цифры на частотниках и в цепях с помехами;

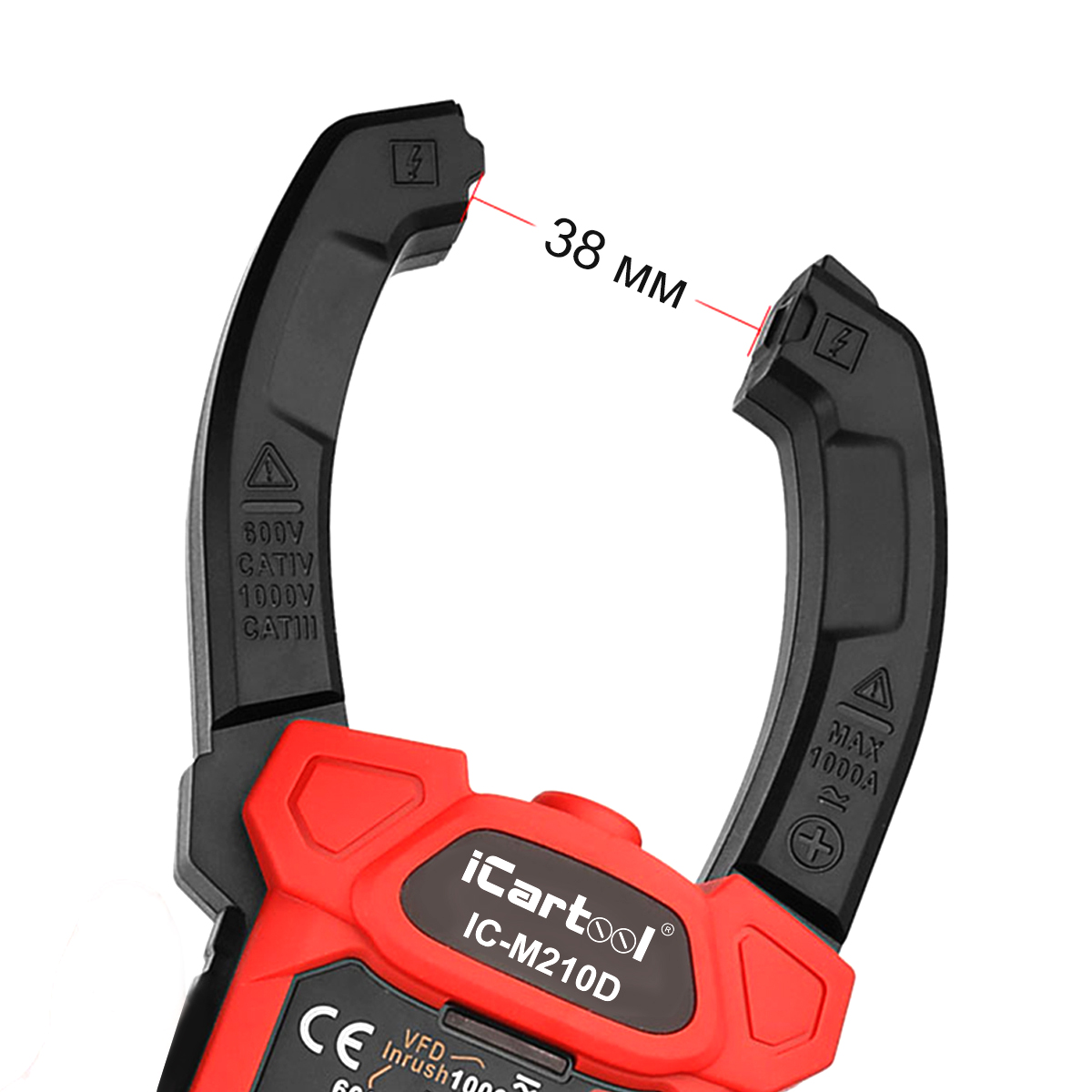

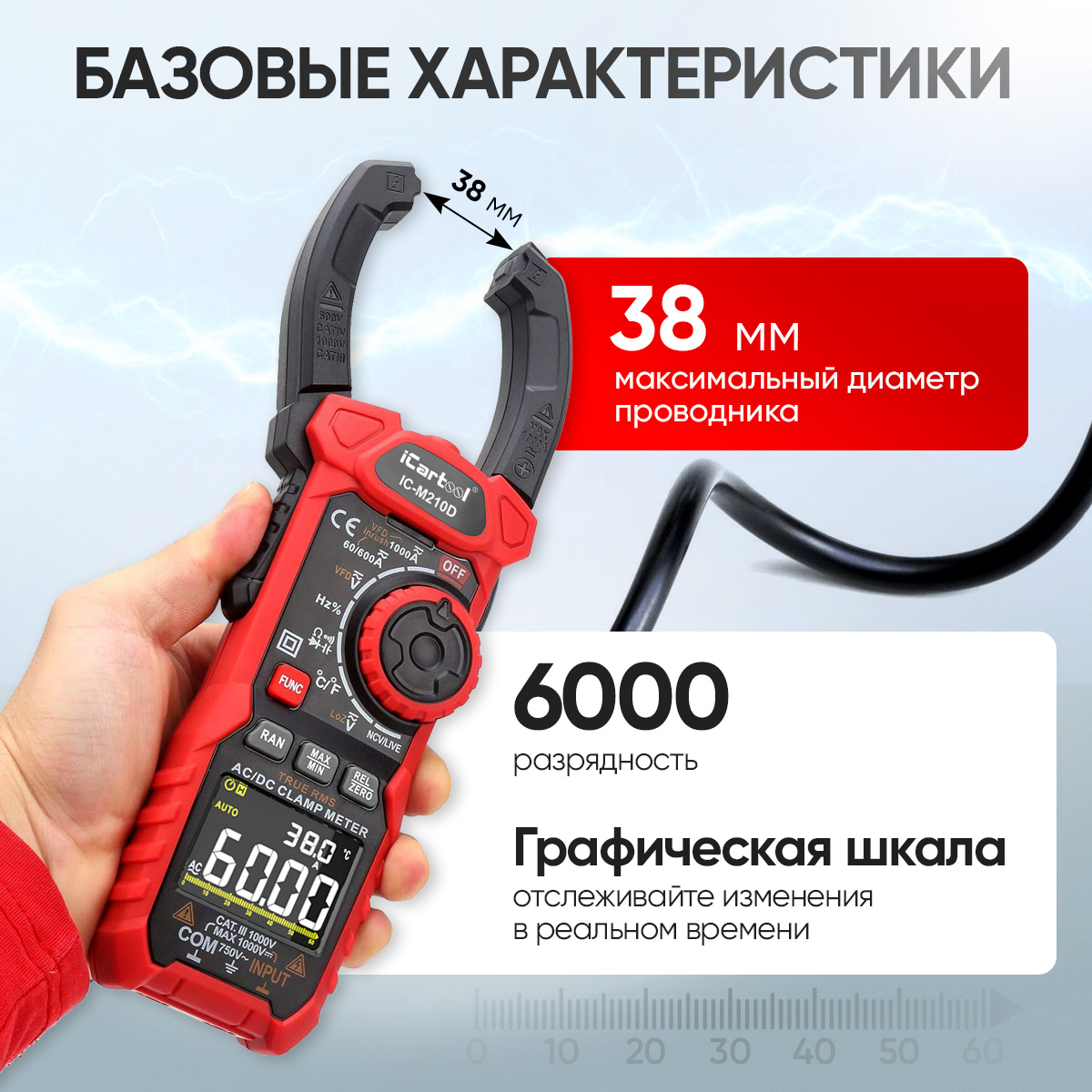

• губки до 38 мм — проходит толстый кабель ввода и провод стартера грузовика;

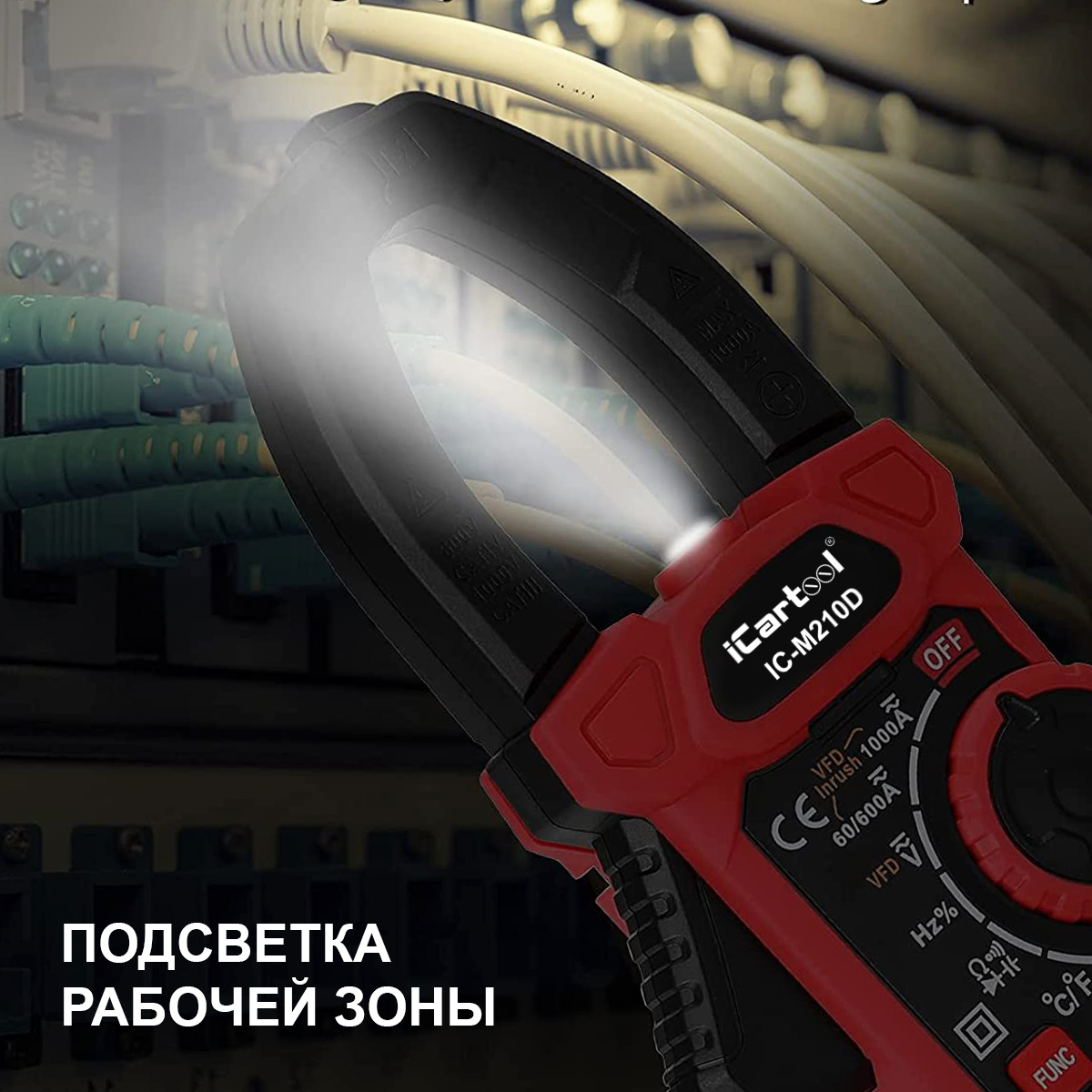

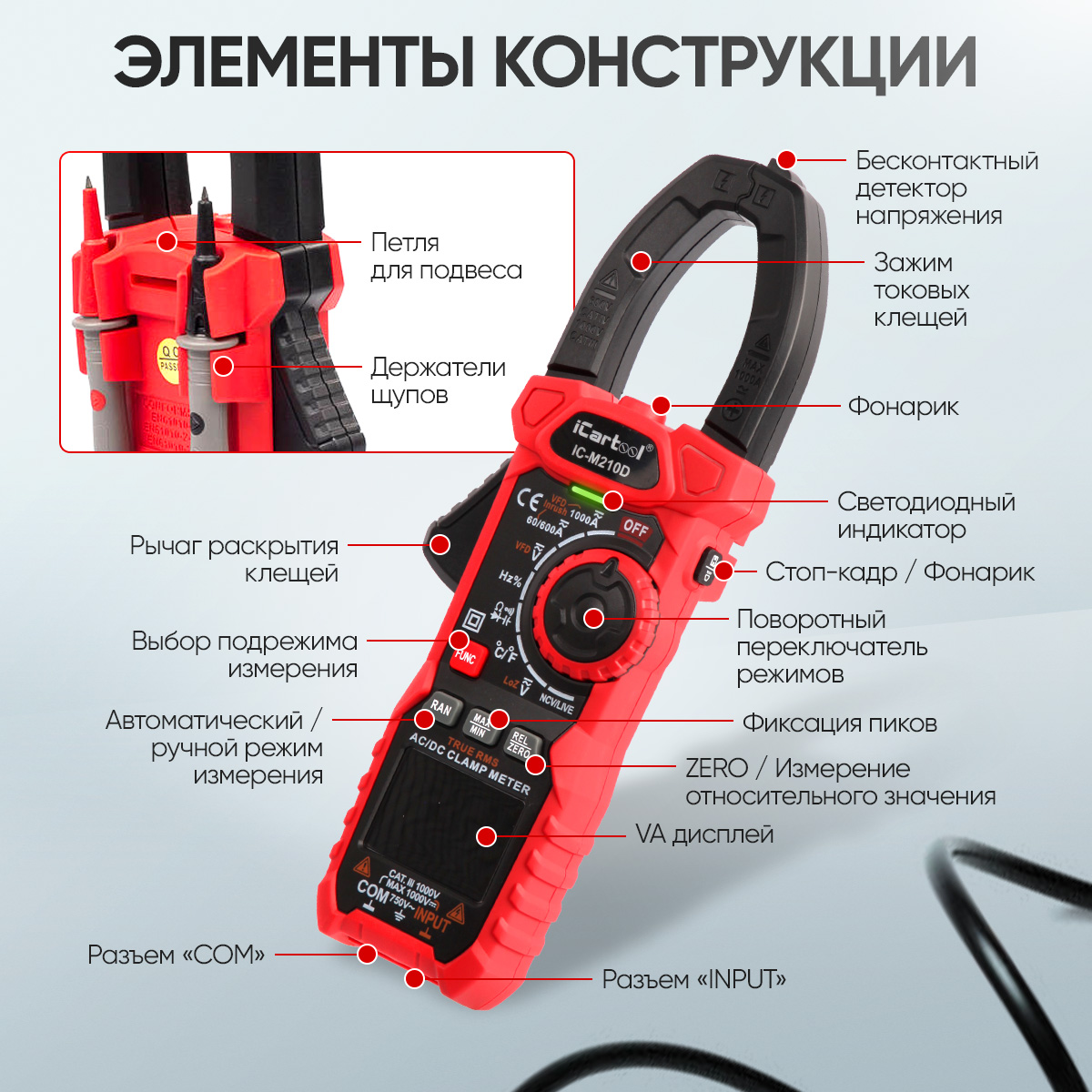

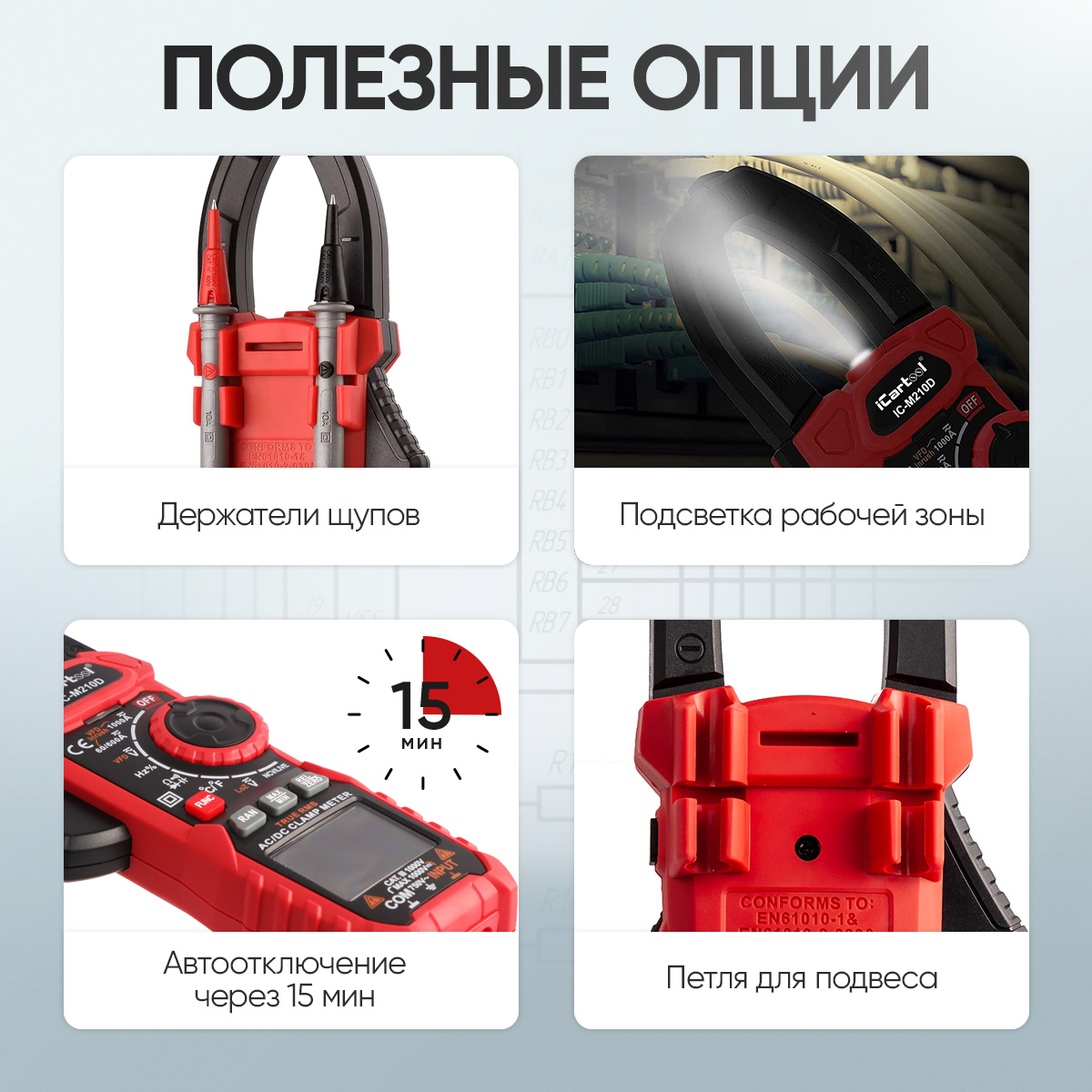

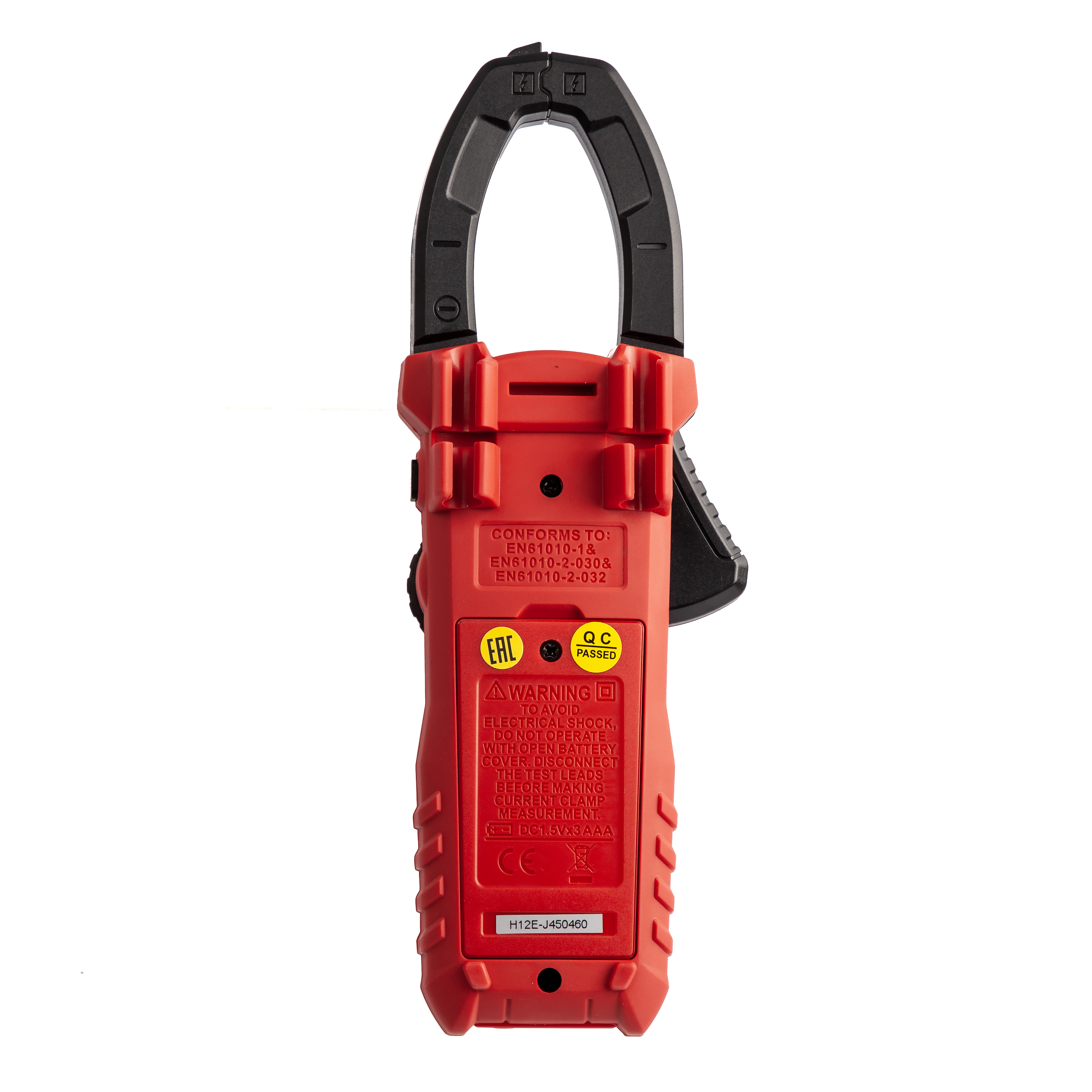

• прорезиненный корпус из АБС-пластика, двойная изоляция — защищает и прибор, и руки; резиновые держатели щупов на тыльной стороне, фонарик над зоной замера;

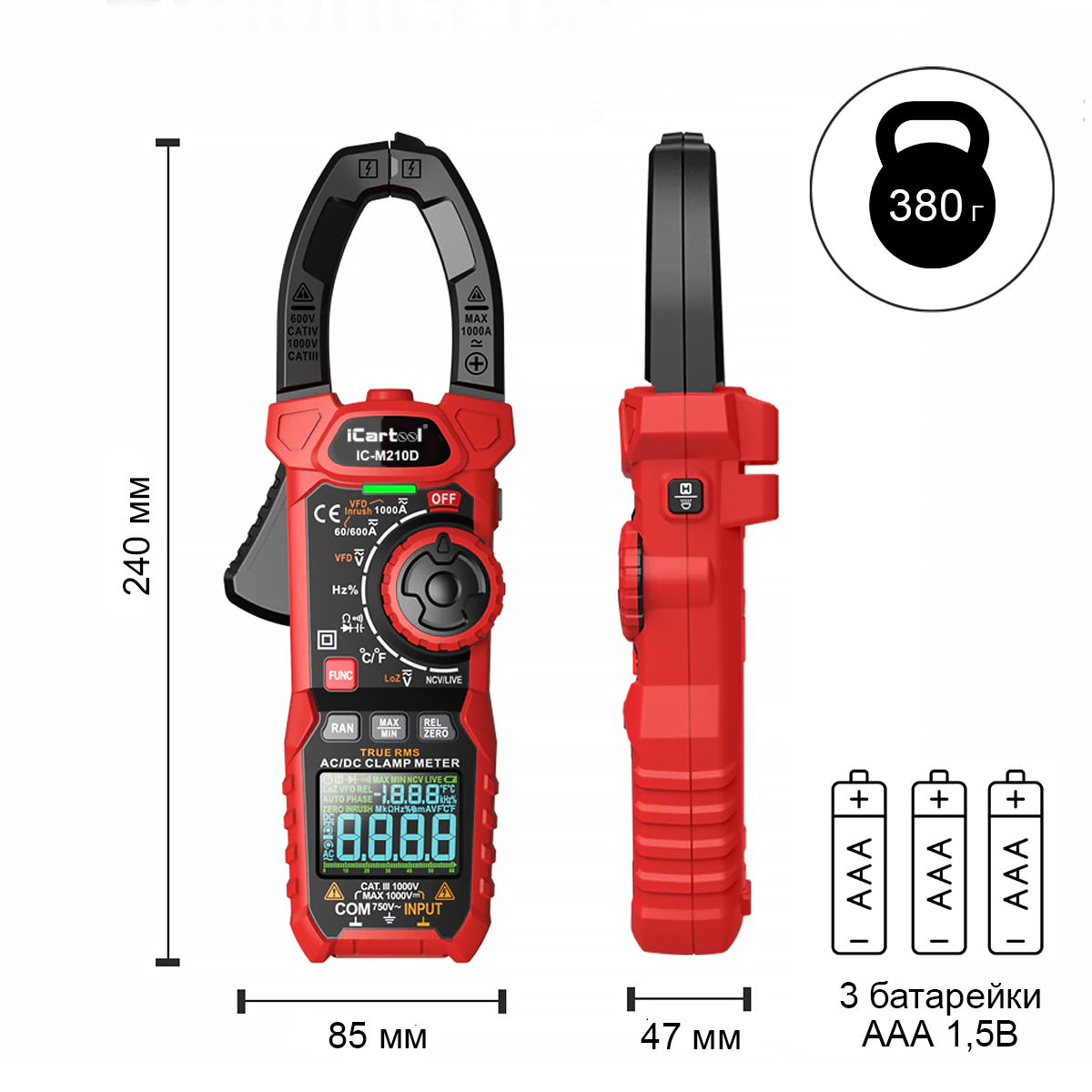

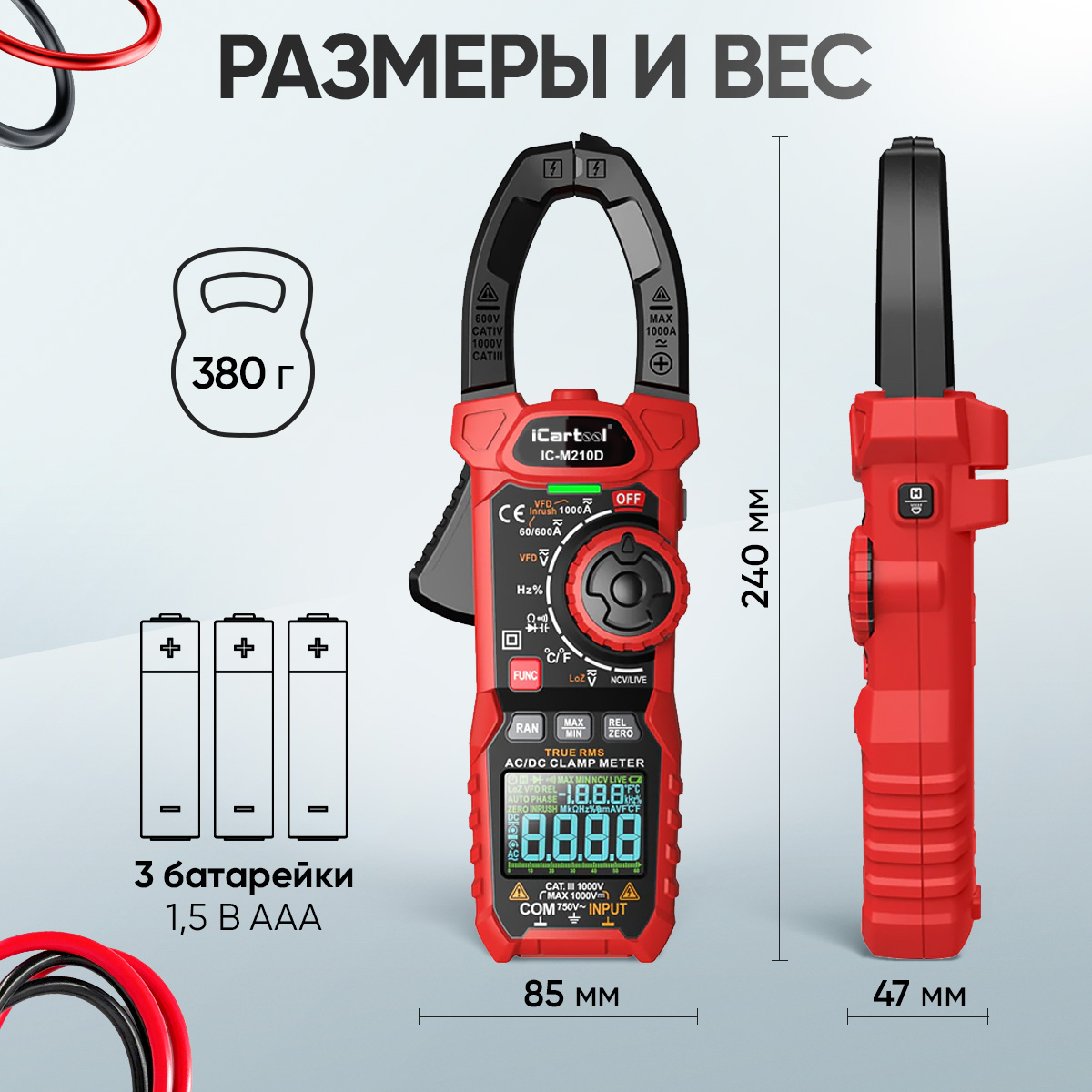

• аналоговая шкала и 6000 отсчётов — 3 измерения в секунду; прозвонка горит зелёным до 30 Ом и красным на 30–60 Ом; есть индикатор разряда и автоотключение; 240 × 85 × 47 мм, 380 г.

Какие клещи выбрать

Нужен запас над пусковым током стартера: у легковых бензиновых машин он 200–400 А, у внедорожников, дизельных легковушек и лёгкого коммерческого транспорта — 400–700 А, у грузовиков и спецтехники с сетью 24 В — 800–1200 А. Запас до 1000 А и CAT IV нужен прежде всего для грузовой техники и электроустановок, но на легковой эти клещи тоже работают. Если ввода и частотников нет, хватит 600 А: IC-M207D — 600 В, CAT III 600 В, губки 30 мм и режим SMART, без LowZ, LPF и VFD; IC-M206D — губки 26 мм, LowZ и LPF, без INRUSH и поиска фазы. IC-M200D на 200 А — для утечек и генератора.

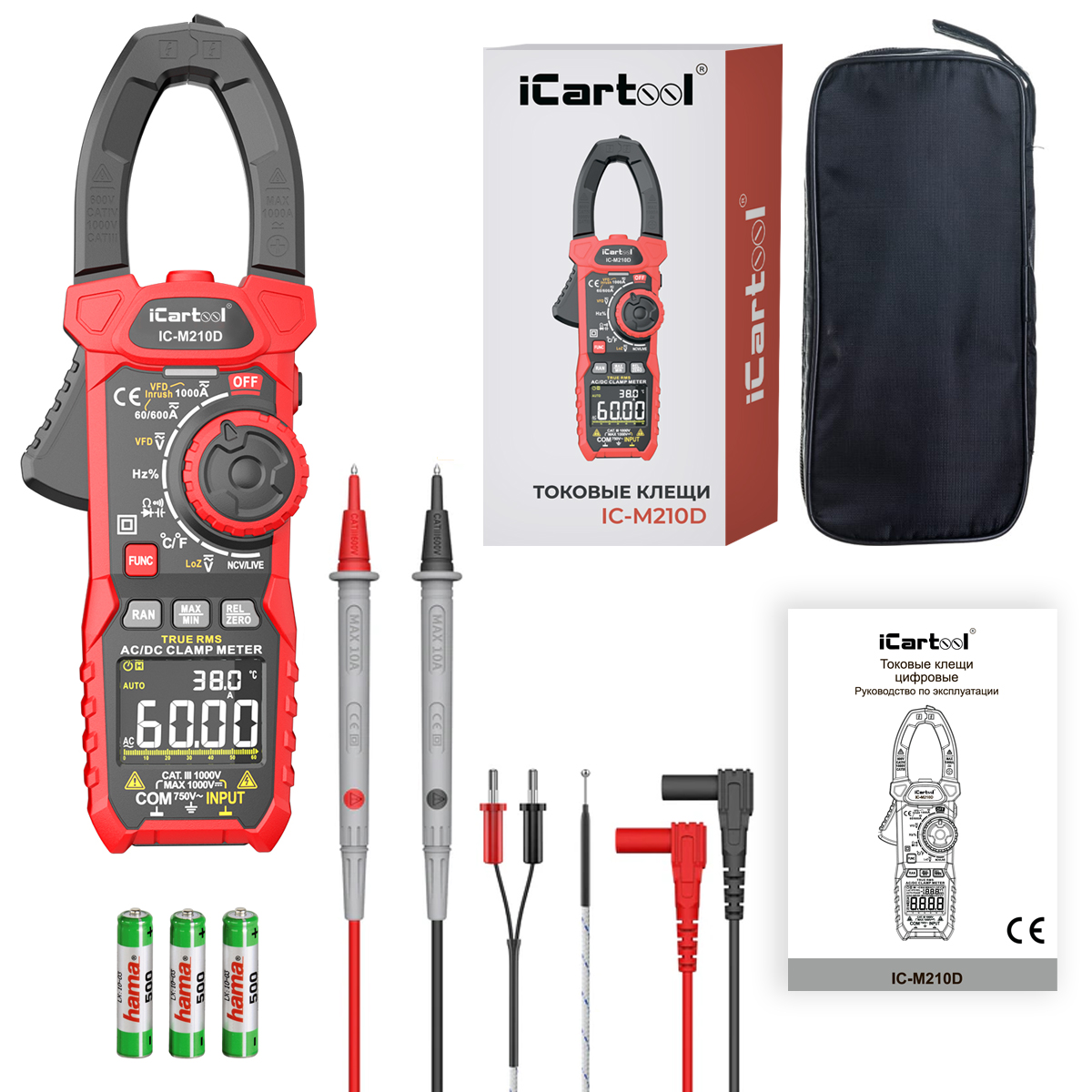

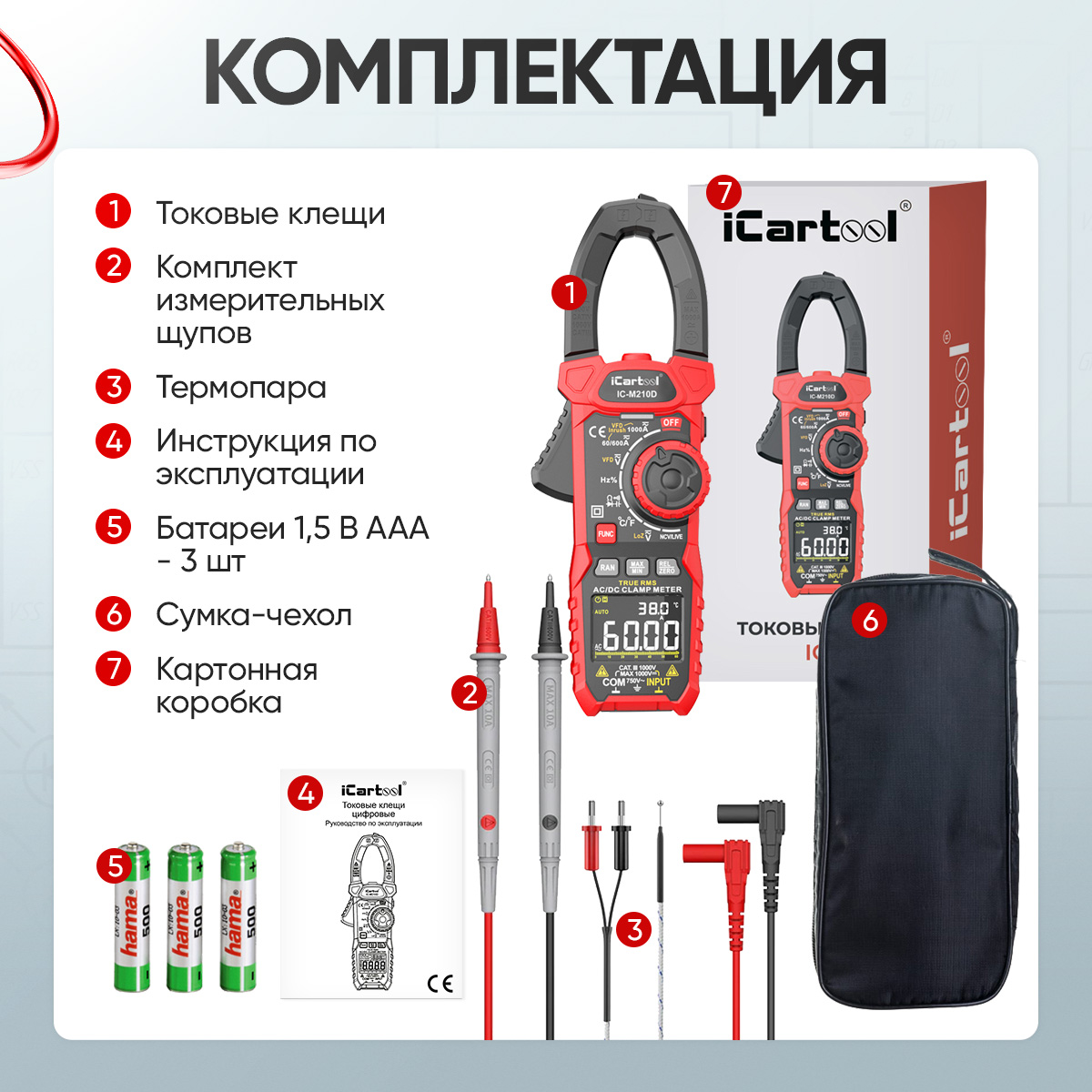

Комплект поставки

• токовые клещи;

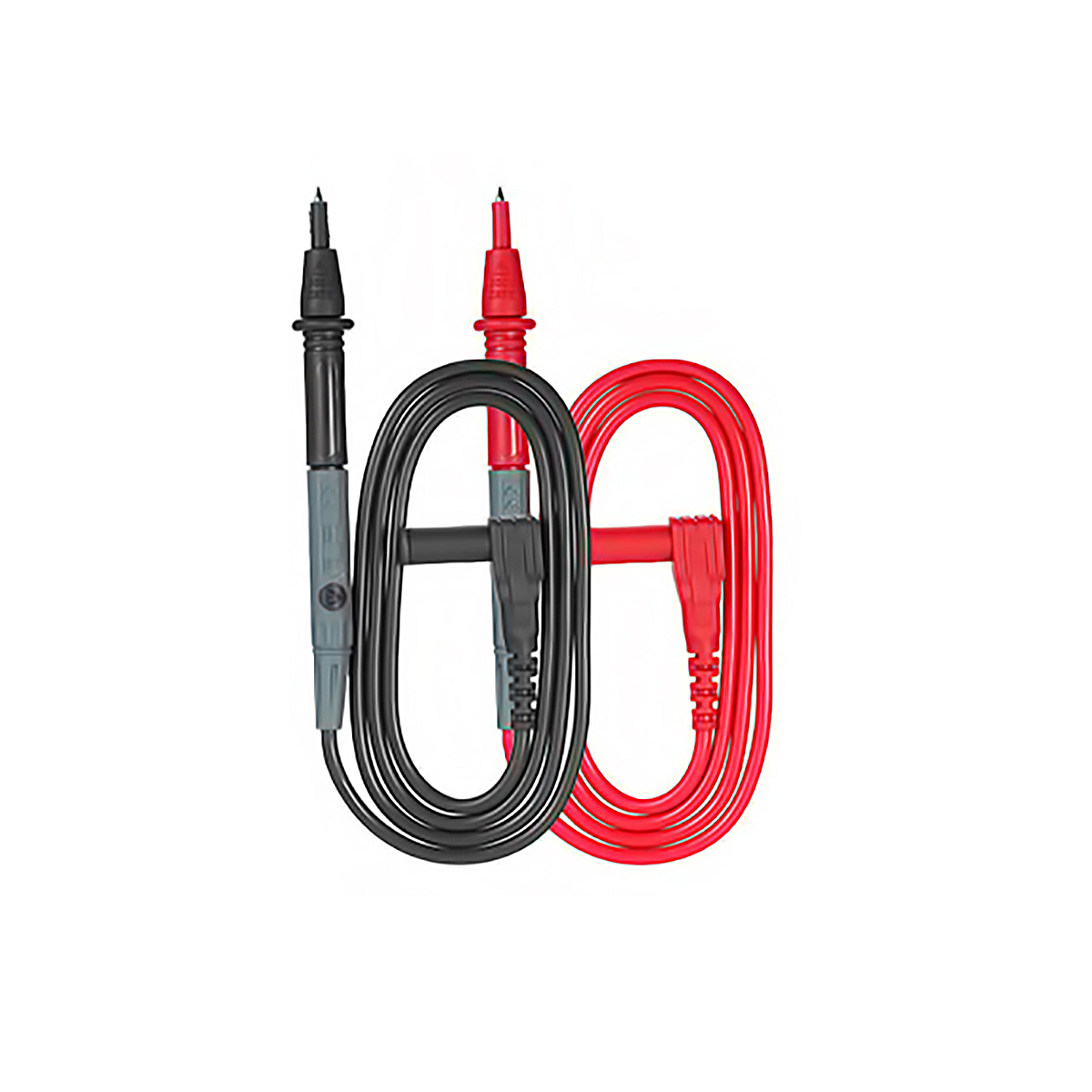

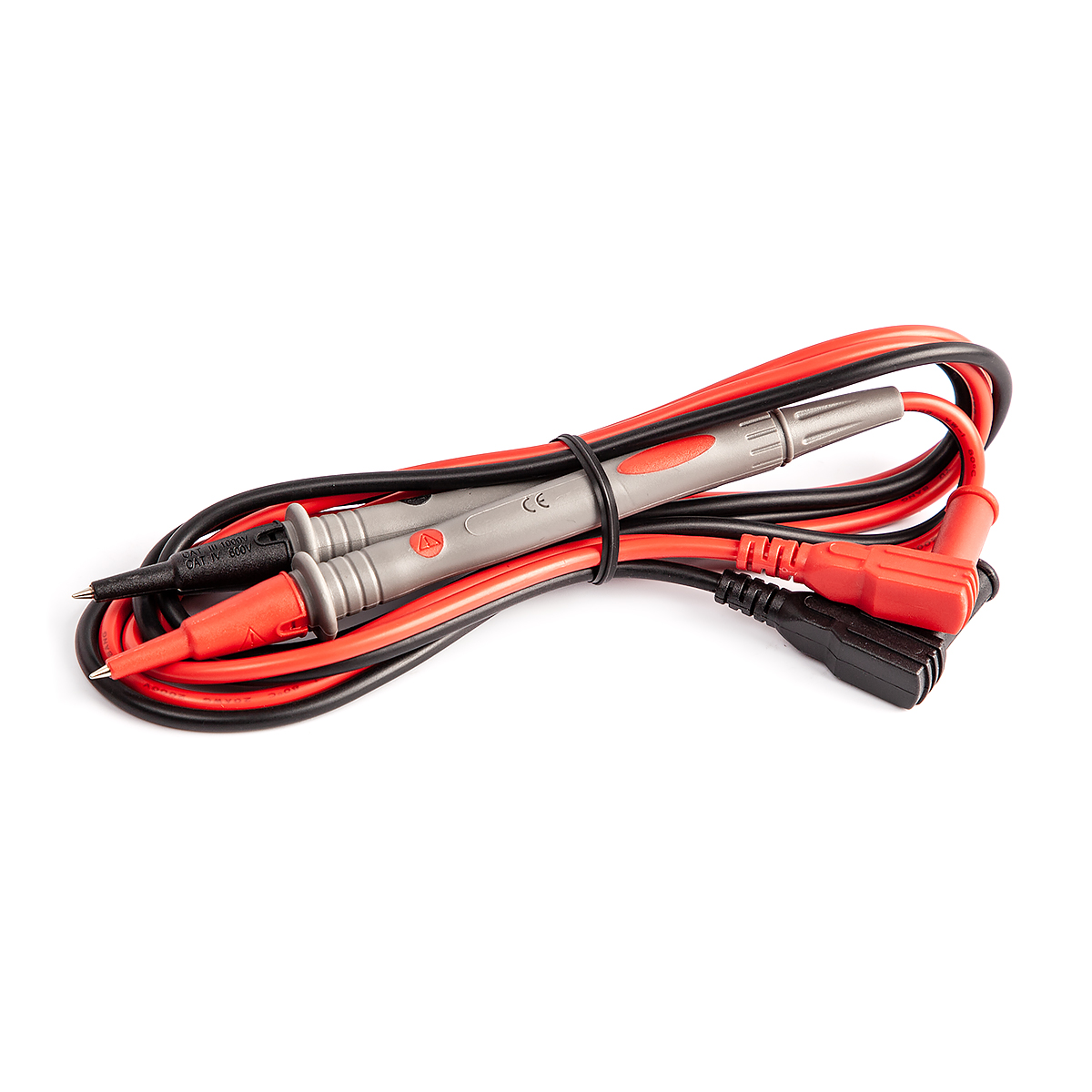

• измерительные щупы — красный и чёрный;

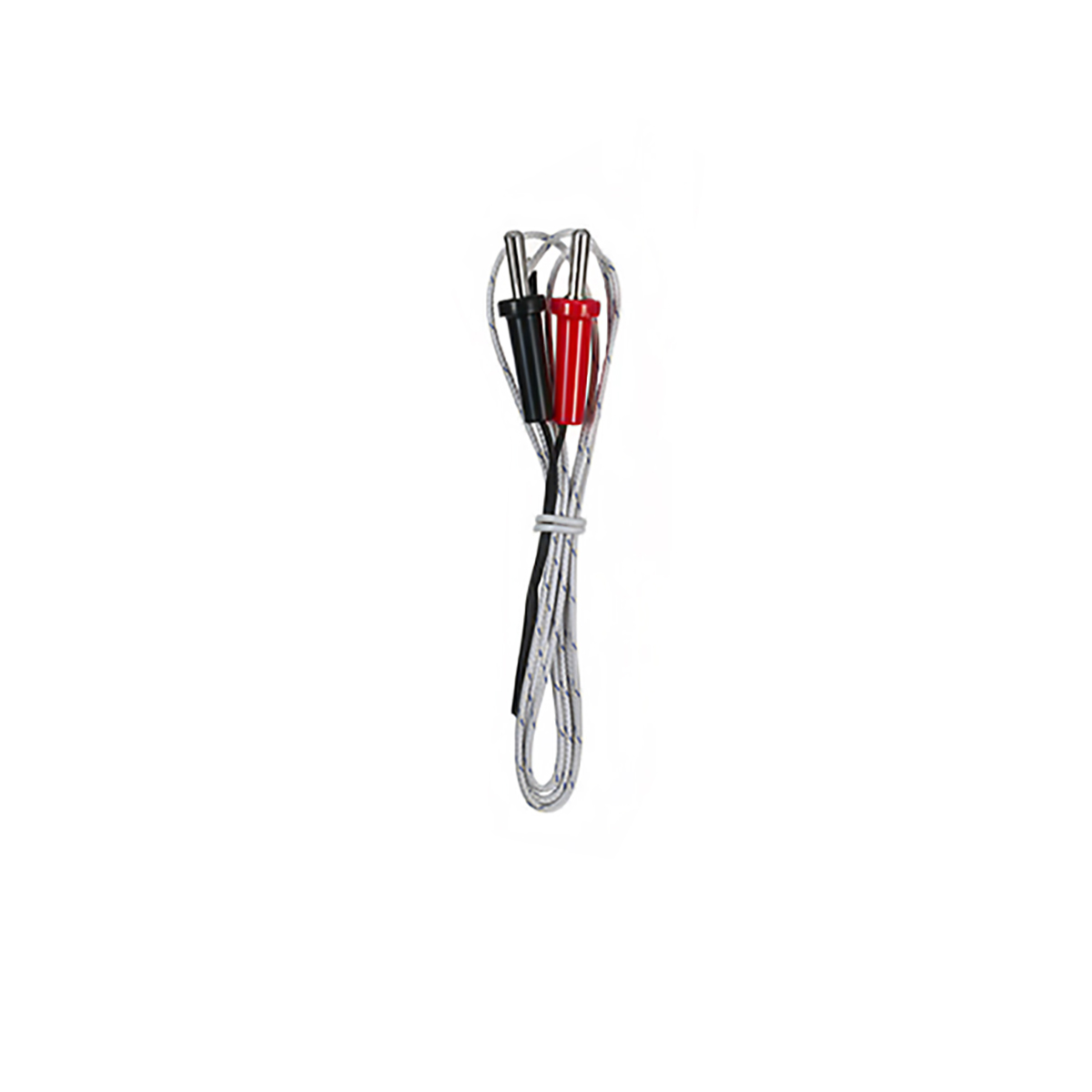

• термопара К-типа;

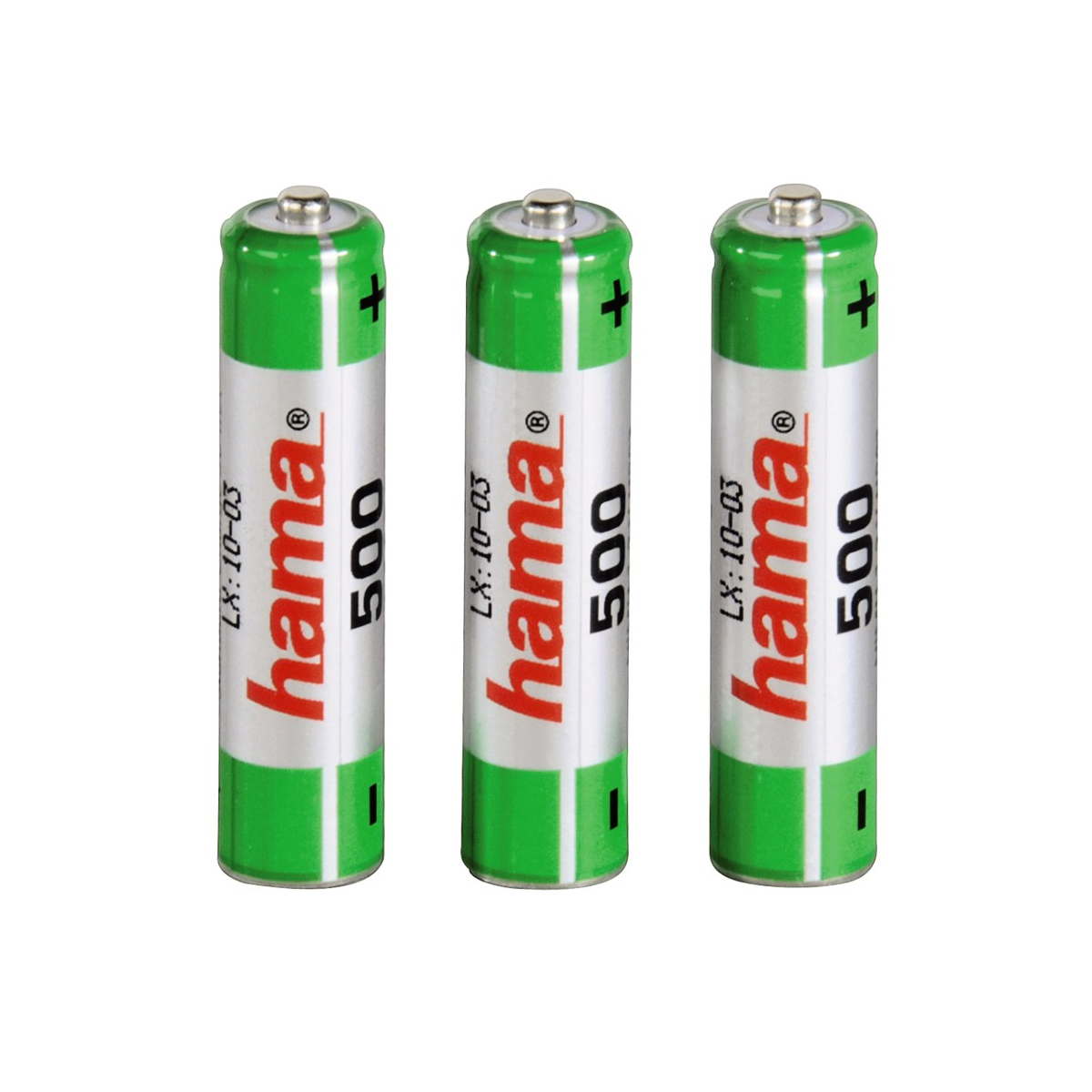

• батарейки AAA 1,5 В — 3 шт.;

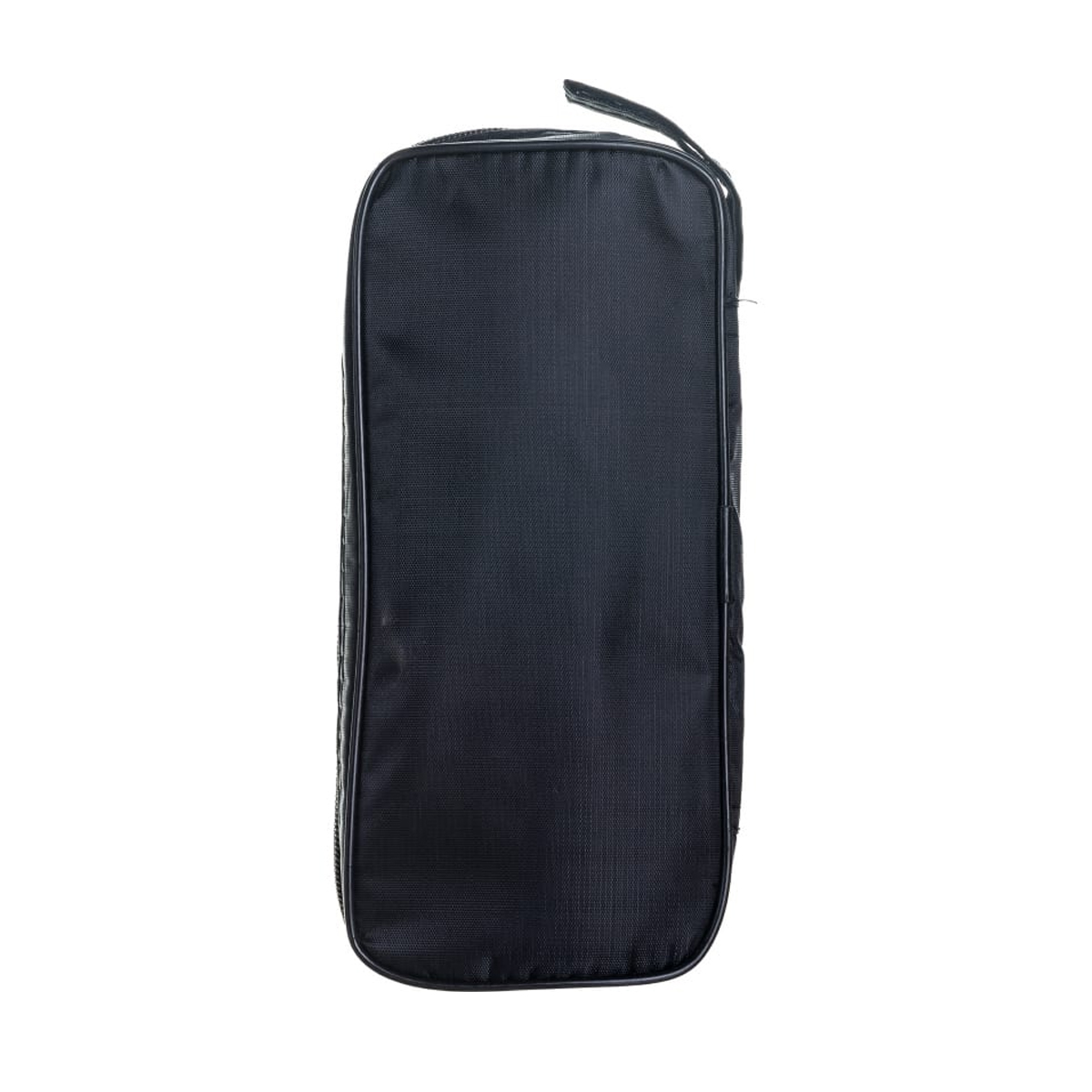

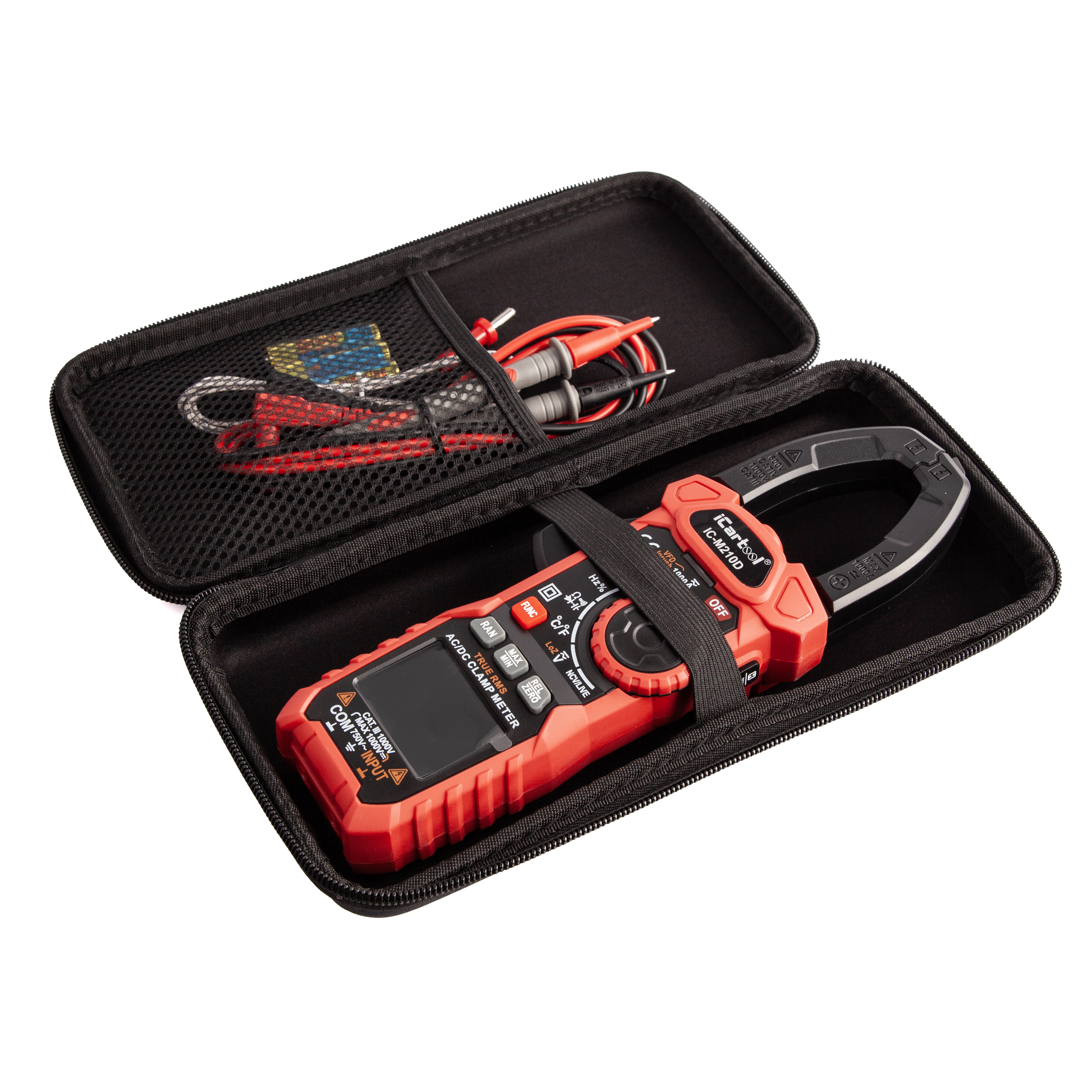

• тканевая сумка;

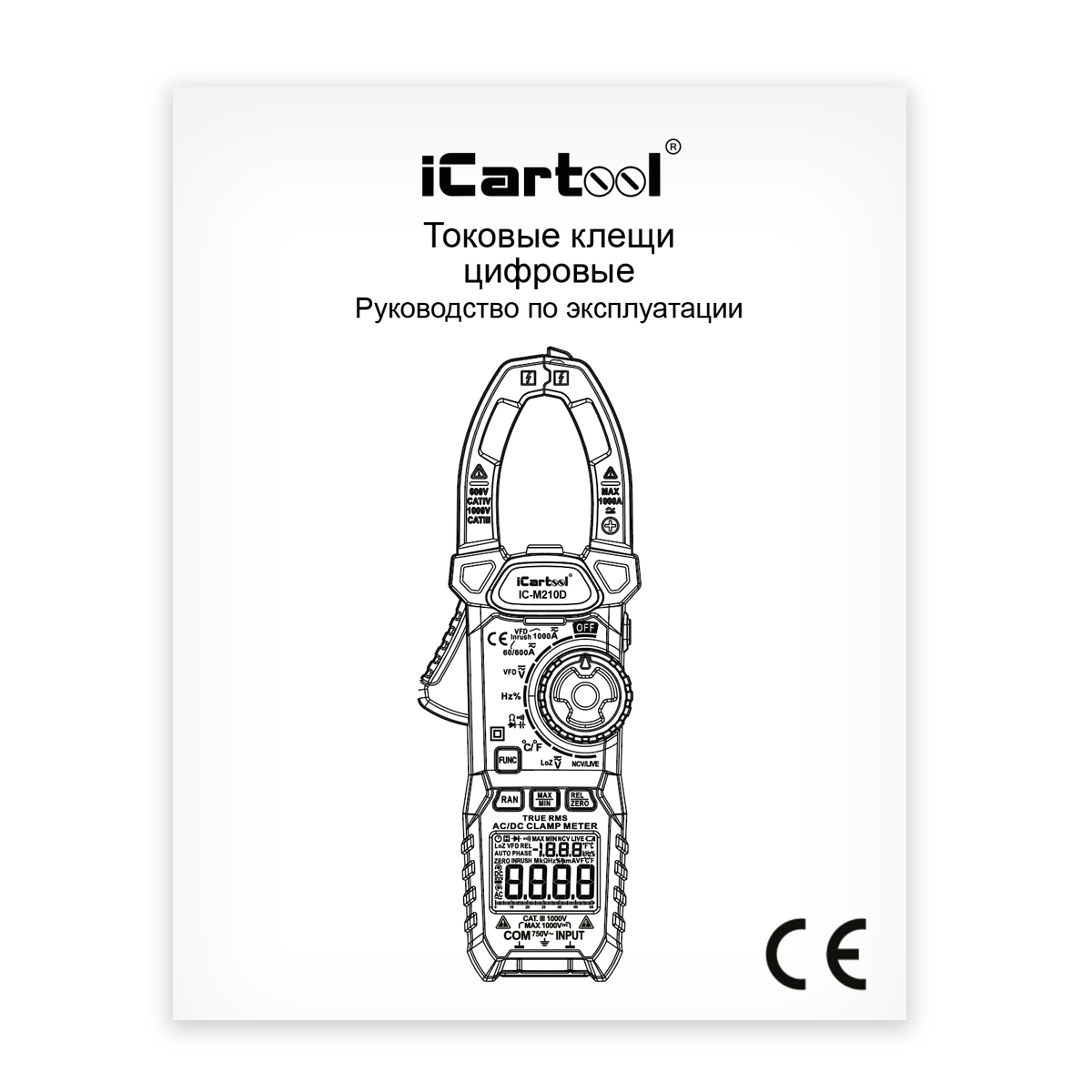

• инструкция по эксплуатации.

Что измеряет

Токовые клещи внесены в ГОСРЕЕСТР измерительных средств !!! Клещи токоизмерительные цифровые iCartool IC-M210D прошли испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99003-26).

Сравнительные характеристики токовых клещей iCartool

Наименование	Токовые клещи постоянного/переменного тока 200A iCartool IC-M200D 3 690 ₽ В корзину	Токовые клещи переменного тока 600A iCartool IC-M206B 3 190 ₽ В корзину	Токовые клещи постоянного/переменного тока 600A iCartool IC-M206D 4 690 ₽ В корзину	Токовые клещи постоянного/переменного тока 600A c режимом смарт iCartool IC-M207D 4 990 ₽ В корзину	Токовые клещи постоянного/переменного тока 1000A iCartool IC-M210D 6 490 ₽ В корзину
Режим Smart (автоматический)				+
Постоянный ток	+		+	+	+
Переменный ток	+	+	+	+	+
Пусковой ток (INRUSH)				+	+
Постоянное напряжение	+	+	+	+	+
Переменное напряжение	+	+	+	+	+
Сопротивление	+	+	+	+	+
Прозвонка	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Определение емкости	+	+	+	+	+
Измерение частоты	+	+	+	+	+
Тест диодов	+	+	+	+	+
Определение фазы				+	+
Бесконтактный поиск напряжения (NCV)	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Регистрация максимального значения	+	+	+	+	+
Регистрация минимального значения		+	+	+	+
Измерение среднеквадратического значения (True RMS)	+	+	+	+	+
Фиксация текущего показания HOLD	+	+	+	+	+
Индикация полярности	+	+	+	+	+
Режим измерения напряжения при низком сопротивлении (LowZ)		+	+		+
Установка нуля в режиме измерения пост. тока (DCA ZERO)	+		+	+	+
Фильтр нижних частот (LPF)		+	+		+
Преобразователь частоты (VFD)					+
Измерение температуры		+	+	+	+
Аналоговая шкала				+	+
Фонарик		+	+	+	+
Подсветка дисплея	двухцветная (белая/оранжевая)	двухцветная (белая/оранжевая)	двухцветная (белая/оранжевая)
Светодиодная индикация	красный (прозвонка/диод-тест)			двухцветная (красный/зеленый)	двухцветная (красный/зеленый)
Материал корпуса	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик с прорезиненным покрытием
Дисплей	ЖК-дисплей с подсветкой	ЖК-дисплей с подсветкой	ЖК-дисплей с подсветкой	VA-LED	VA-LED
Разрядность шкалы	2000 отсчетов	6000 отсчетов	6000 отсчетов	6000 отсчетов	6000 отсчетов
Скорость измерений	3 изм/с	3 изм/с	3 изм/с	3 изм/с	3 изм/с
Макс. диаметр проводника	16 мм	26 мм	26 мм	30 мм	38 мм
Рейтинг безопасности	EN61010-1,-2-030 EN61010-031, CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 1000V CAT IV 600V
Постоянный ток	20 А/200 А ±(2.5% + 5)		60 А/600 А ±(2.5% + 5)	60 А/600 А ±(2.5% + 5)	60 А/600 А/1000 А ±(2,5% + 8)
Переменный ток	20 А/200 А ±(2.5% + 5)	6 А/60 А ±(2,5% + 5), 600 А ±(3,0% + 10)	60 А ±(2,5% + 5), 600 А ±(3,0% + 10)	60 А ±(2,5% + 5) при 50–60 Гц, 600 А ±(3,0% + 10) при 40–400 Гц	60 А/600 А/1000 А ±(2,5% + 8)
Разрешение по току	0,01 / 0,1 А	0,001 / 0,01 / 0,1 А	0,01 / 0,1 А	0,01 / 0,1 А	0,01 / 0,1 / 1 А
Постоянное напряжение	200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 5)	600 мВ/6 В/60 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В ±(0.5% + 5)	600 мВ/6 В/60 В/600 В/1000 В ±(0,5% + 5)
Переменное напряжение	2 В/20 В/200 В/600 В ±(1.0% + 5)	6 В/60 В/600 В ±(1.0% + 3)	6 В/60 В/600 В ±(1.0% + 3)	600 мВ/6 В/60 В/600 В ±(0.8% + 5)	600 мВ/6 В/60 В/600 В/750 В ±(0,8% + 5)
Сопротивление	200 Ом/ 2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.0% + 5)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 5)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(0,8–1,0% + 5)
Ёмкость	2 нФ/20 нФ/200 нФ/2 мкФ/20 мкФ/200 мкФ/2 мФ/20 мФ ±(4.0% + 5)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(4.0% + 3)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(4.0% + 3)	6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ/6 мФ/60 мФ ±(4.0% + 5)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(3.0% + 3)
Частота	2 Гц/20 Гц/200 Гц/2 кГц/20 кГц/200 кГц/2 МГц/20 МГц ±(1.0% + 3)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5)	100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(1.0% + 3)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5)
Коэффициент заполнения		1%~99% ±(1.0% + 2)	1%~99% ±(1.0% + 2)	1%~99% ±(3.0% + 3)	1%~99% ±(1.0% + 2)
Диапазон измерения температуры		-20°C~1000°C ±(1.0% + 2)	-20°C~1000°C ±(1.0% + 2)	-20°C~1000°C ±(1.0% + 3)	-20°C~1000°C ±(1.0% + 2)
Источник питания	2*1,5 V элемент питания AAА	2*1,5 V элемент питания AAА	2*1,5 V элемент питания AAА	3*1,5 V элемент питания AAА	3*1,5 V элемент питания AAА
Рабочая температура	от 0 до +40 °C	от 0 до +40 °C	от 0 до +40 °C	от 0 до +40 °C	от 0 до +40 °C
Размер изделия	176x61x31 мм	193x73x34 мм	193x73x34 мм	199x79x32 мм	240x85x47 мм
Вес изделия	140 г	260 г	260 г	236 г	380 г
Гарантия	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется

Вопросы и ответы

Кабель какой толщины войдёт в губки?

Диаметром до 38 мм — это толстые силовые кабели вводов и провода стартеров грузовой техники.

Подойдут ли клещи для легковой машины?

Да: есть постоянный ток, обнуление DCA ZERO и предел 60 А с шагом 0,01 А. Запас до 1000 А и CAT IV нужен в основном для грузовиков и электроустановок.

Как работать токовыми клещами?

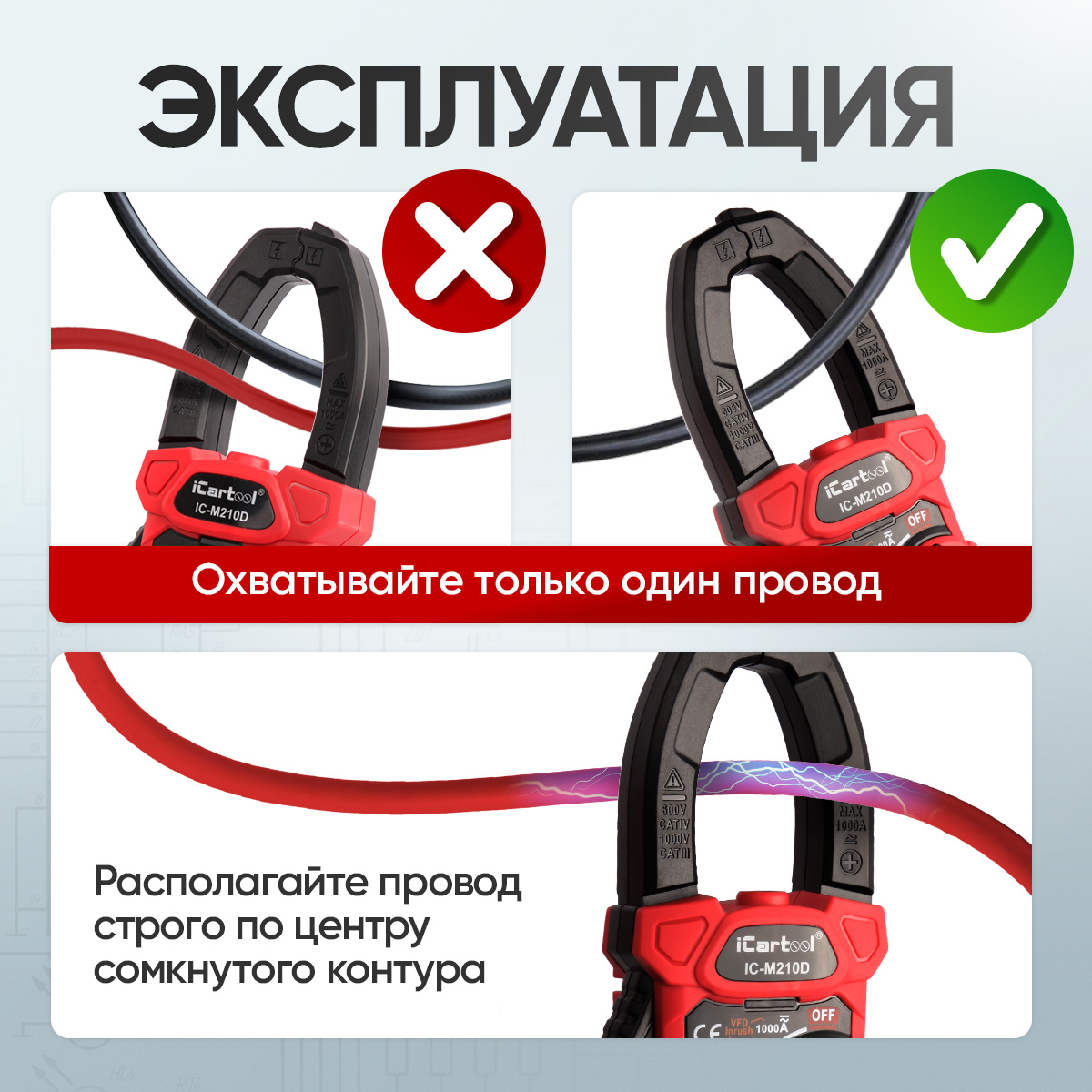

Выберите режим тока, нажмите рычаг и обхватите губками один провод — так, чтобы он шёл по центру. Если в губки попадут оба провода кабеля, их токи вычитаются и на экране почти ноль. MAX запоминает наибольшее значение за замер, HOLD фиксирует показание.

Как замерить постоянный ток?

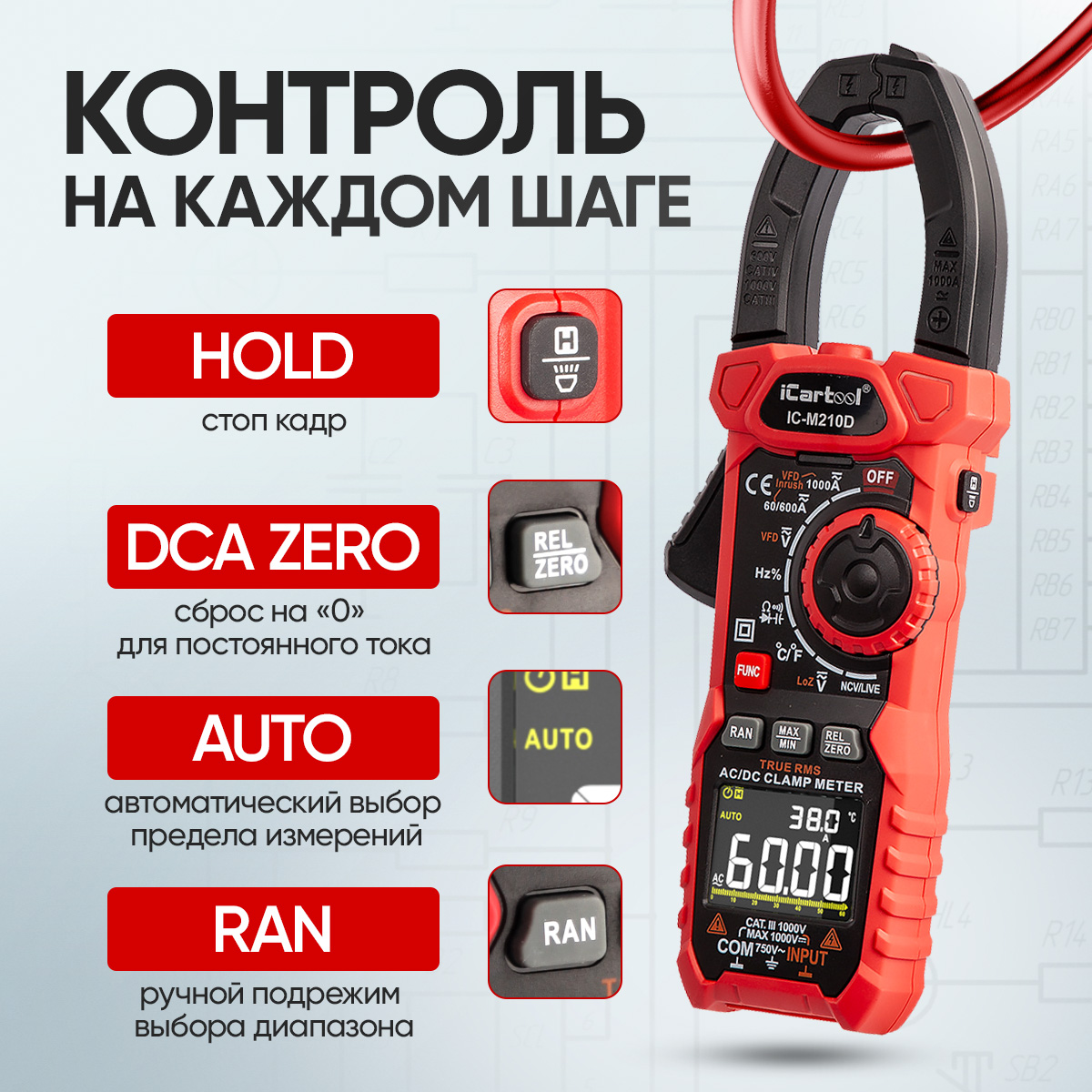

Включите постоянный ток, сомкните губки без провода и нажмите DCA ZERO — показания обнуляются. Потом обхватите один провод по центру губок. Обнуляйте в том же положении, в каком мерите: датчик постоянного тока реагирует и на внешние магнитные поля.

Зачем режим VFD?

Для замеров на выходе частотного преобразователя. Его напряжение содержит высокочастотные составляющие, и обычный прибор показывает там завышенные или скачущие цифры. Фильтр VFD эти составляющие отсекает.

Как выбрать предел вручную?

Кнопкой RAN. Чтобы вернуть автовыбор, удерживайте её 2 секунды.

Поймает ли INRUSH пик тока стартера?

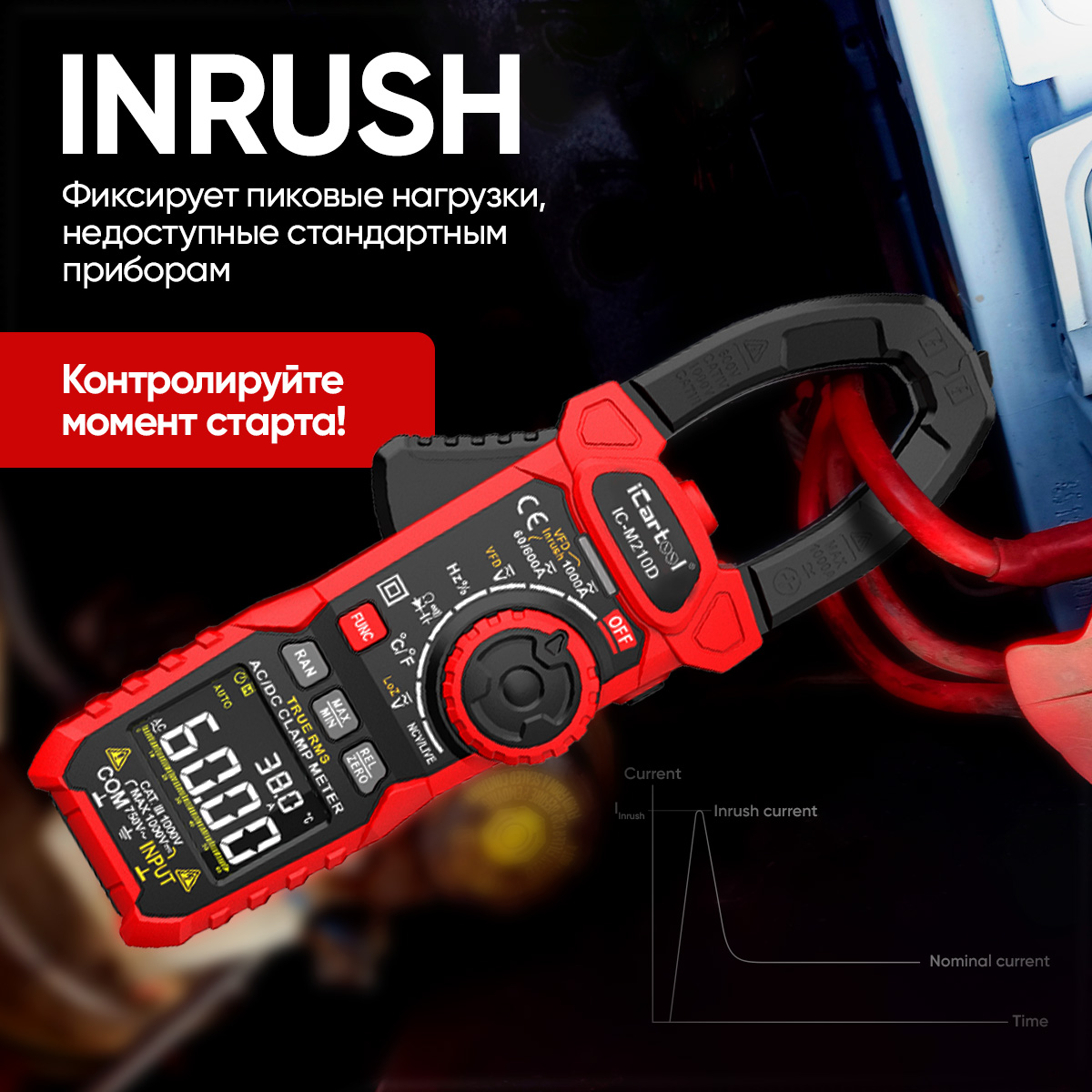

Да. В первые миллисекунды пуска ток стартера резко подскакивает коротким мощным импульсом, и обычный замер его пропускает. INRUSH включает быструю фиксацию, ловит пик и держит значение на экране.

Какие токовые клещи нужны для автомобиля?

Клещи постоянного тока (DC) с запасом над пусковым током стартера. У легковых бензиновых машин это 200–400 А, у внедорожников, дизельных легковушек и лёгкого коммерческого транспорта — 400–700 А, у грузовиков и спецтехники с сетью 24 В — 800–1200 А. IC-M200D до 200 А годятся для утечек и генератора, на стартере уходят в перегрузку. Бензиновый стартер — от 600 А: IC-M206D или IC-M207D; дизель — IC-M207D или IC-M210D; грузовая техника — IC-M210D до 1000 А.

Чем IC-M210D отличается от IC-M207D?

У IC-M207D предел 600 А и 600 В, категория CAT III 600 В, губки до 30 мм, нет LowZ, LPF и VFD — зато есть режим SMART.

Чем отличается IC-M206D?

У IC-M206D предел 600 А и 600 В, CAT III 600 В, губки до 26 мм. INRUSH, VFD и определения фазы у неё нет — они есть у IC-M210D.

Есть ли режим SMART?

Нет. Функцию выбирают переключателем, предел — автоматически или кнопкой RAN.

Какие пределы по напряжению и частоте?

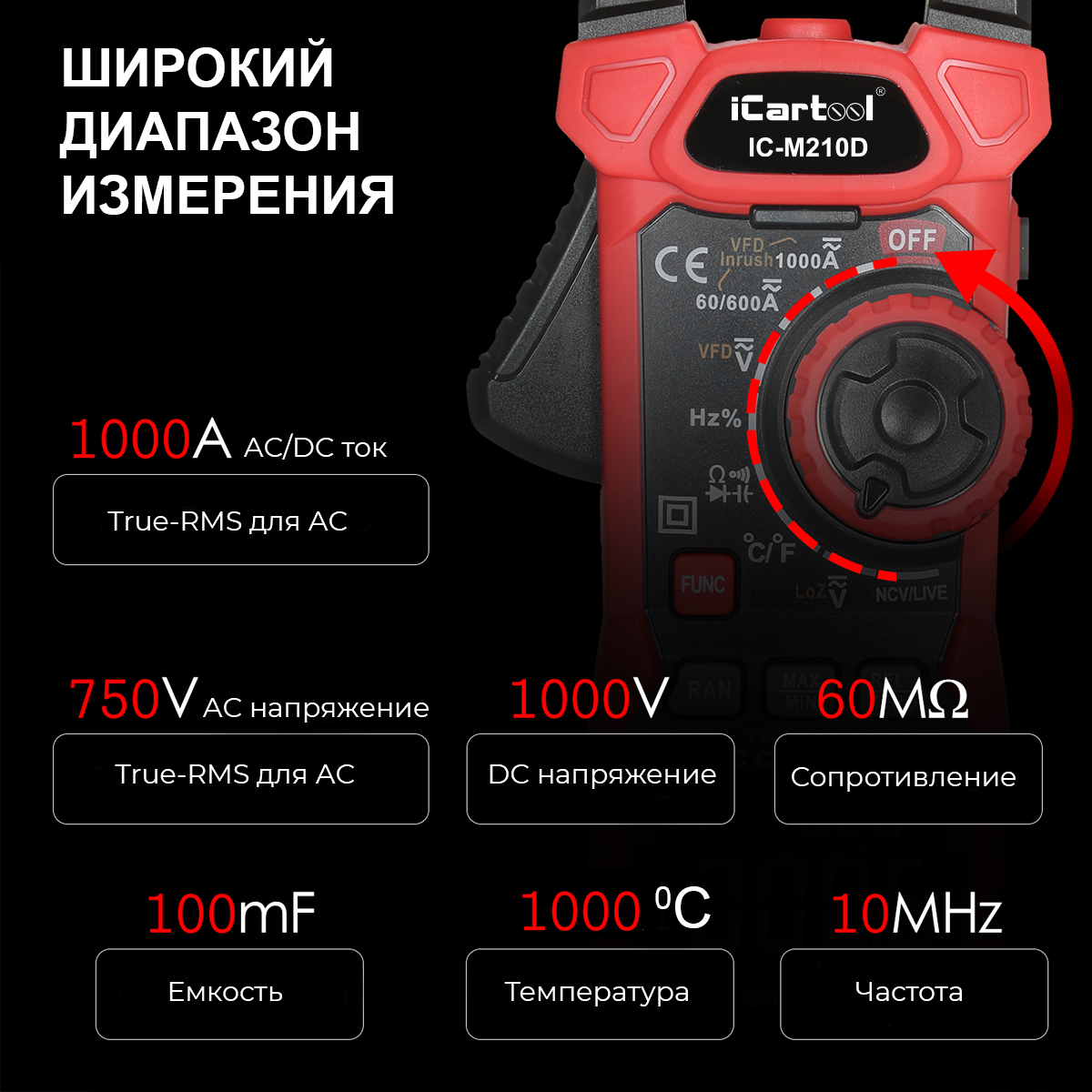

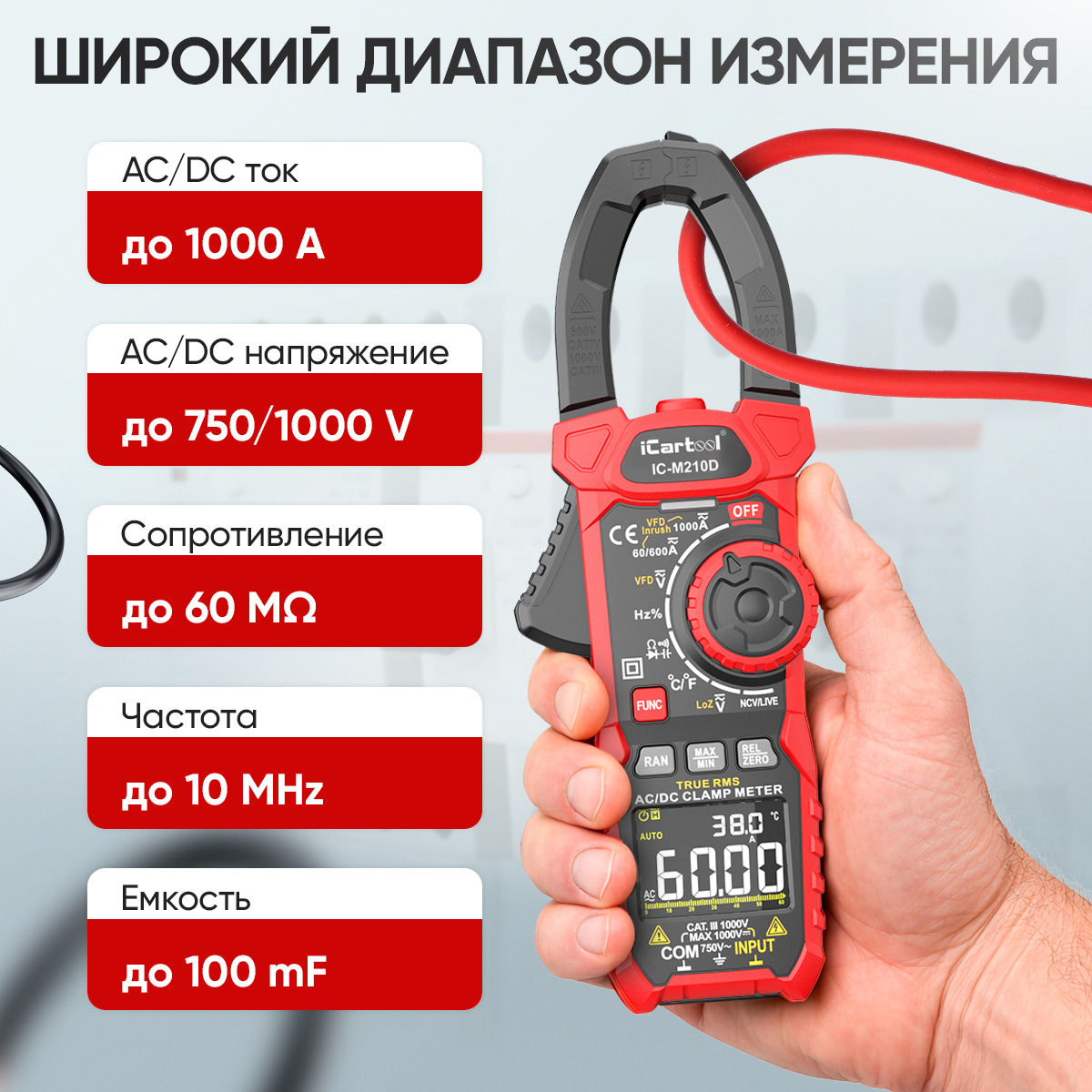

Постоянное напряжение — 600 мВ – 1000 В, переменное — 600 мВ – 750 В. Переменный ток до 600 А мерится на частоте 40–400 Гц, выше — 40–60 Гц. Сопротивление — 600 Ом – 60 МОм, ёмкость — 10 нФ – 100 мФ, частота — 10 Гц – 10 МГц, температура — −20…+1000 °C.

Можно ли доверять бесконтактному поиску NCV?

Только как первой проверке. Если сигнала нет, напряжение в проводе всё равно может быть — подтвердите его контактным замером.

При какой температуре работают клещи?

От 0 до +40 °C. Питание — 3 батарейки AAA 1,5 В.

Клещи внесены в Госреестр СИ?

Да, номер в Госреестре средств измерений РФ — 99003-26.

Что не покрывает гарантия?

Щупы: это расходный материал, гарантия на них не распространяется.

Какая гарантия?

36 месяцев со дня продажи, кроме щупов. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
