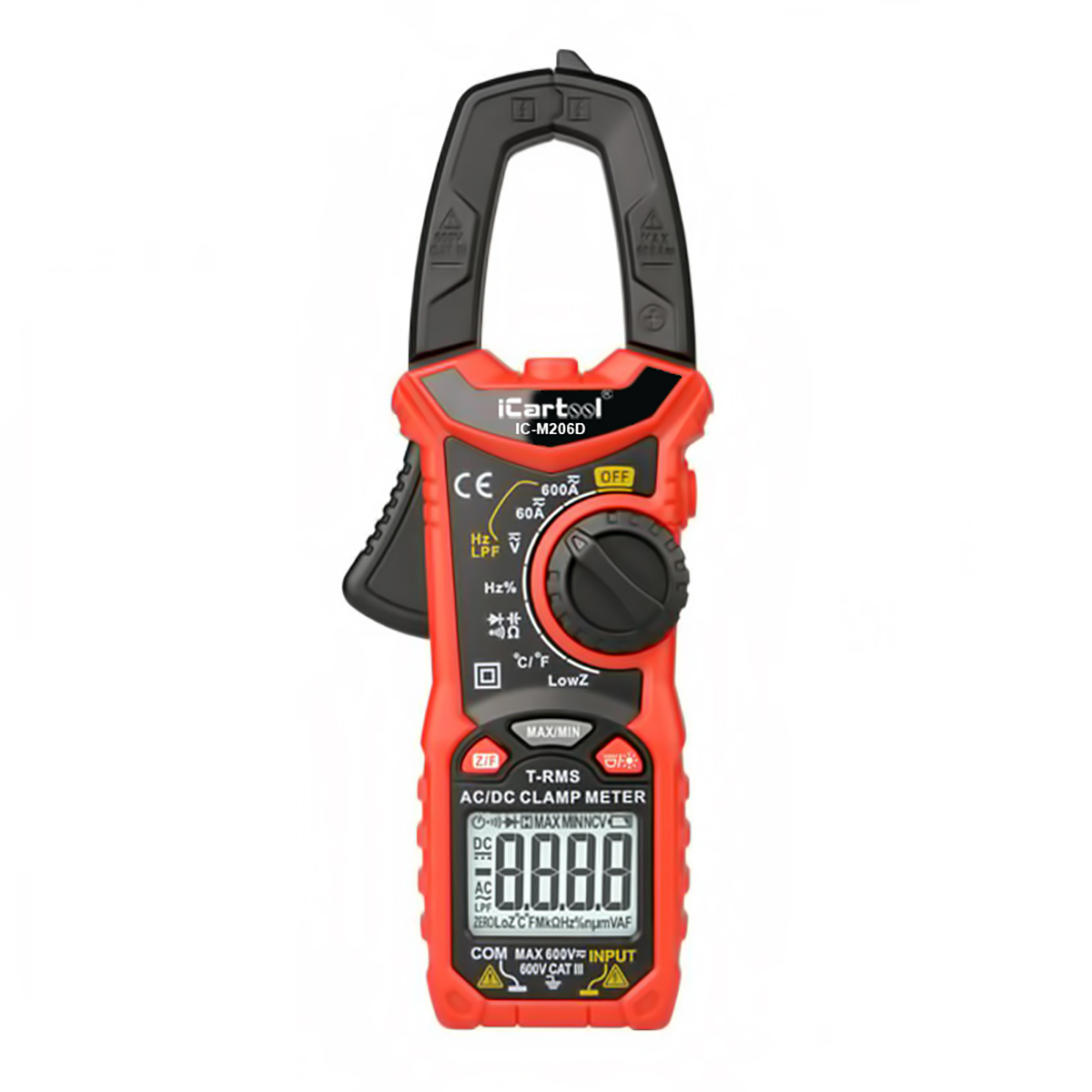

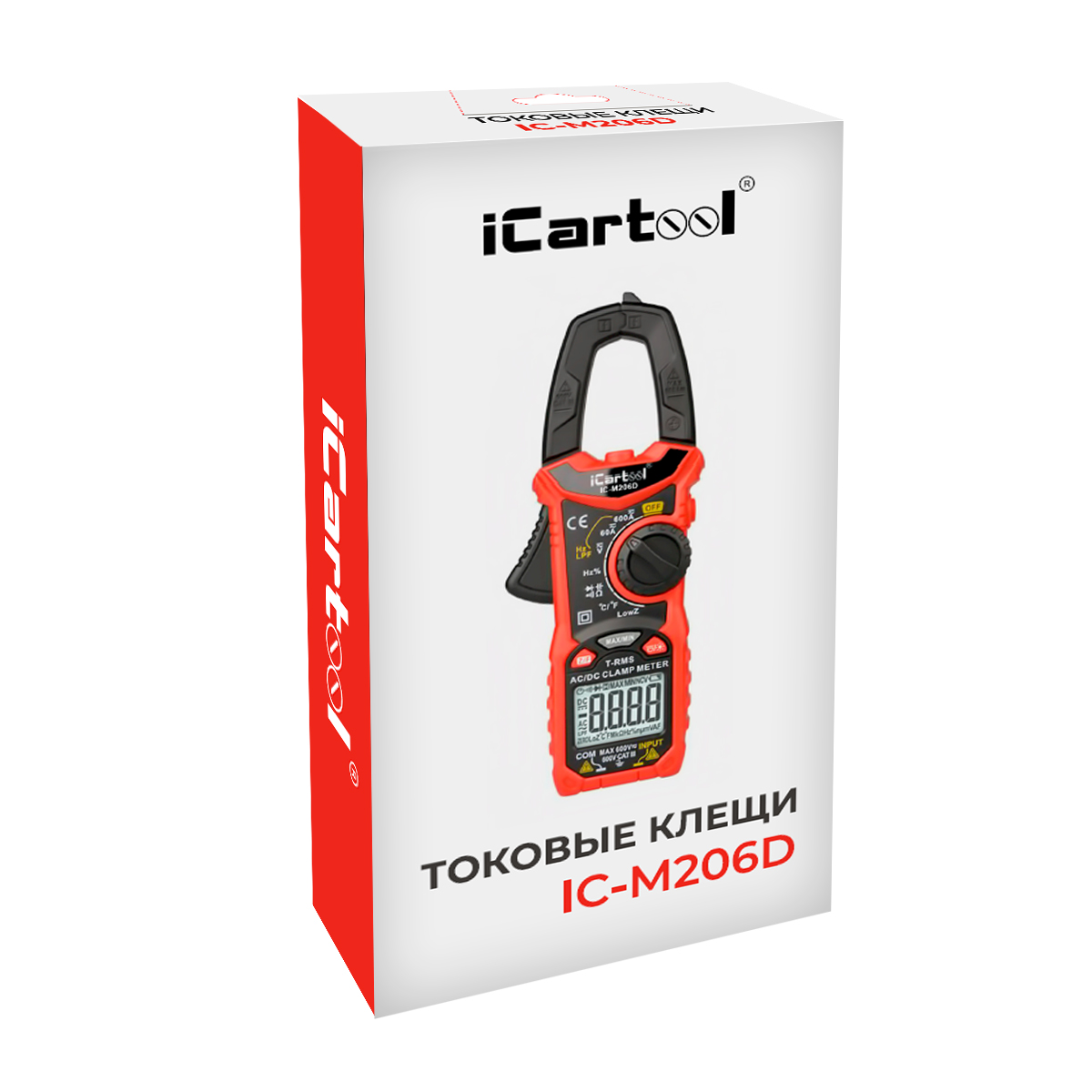

Токовые клещи постоянного/переменного тока 600A iCartool IC-M206D

Токовые клещи постоянного/переменного тока 600A iCartool IC-M206D — клещи на 600 А для постоянного и переменного тока: снимают ток стартера, отдачу генератора и нагрузку в сетях 220/380 В, не разрывая цепь. Губки охватывают провод до 26 мм, переменный ток считается по True RMS, а перед замером постоянного показания сбрасывают кнопкой DCA ZERO. Заодно это мультиметр на 6000 отсчётов: напряжение, сопротивление, ёмкость, частота, скважность ШИМ и температура термопарой.

Где пригодится

• ток стартера и отдача генератора — без разрыва цепи;
• поиск потребителя, который сажает АКБ на стоянке;
• ток нагрузки в линиях 220/380 В и на оборудовании до 600 А;
• частота и коэффициент заполнения сигналов ШИМ, прозвонка, тест диодов и бесконтактный поиск фазы (NCV);

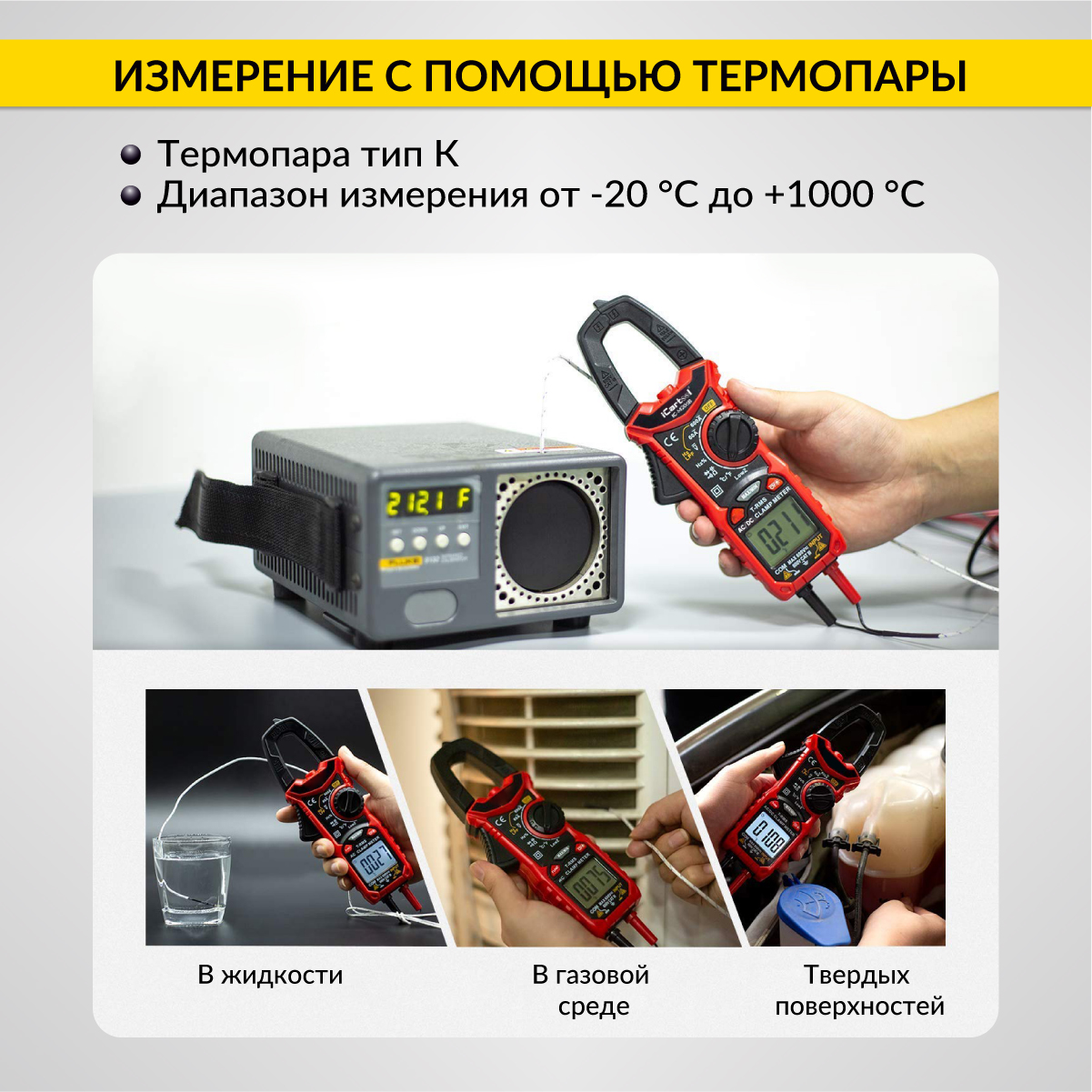

• температура термопарой К-типа в диапазоне от −20 до +1000 °C.

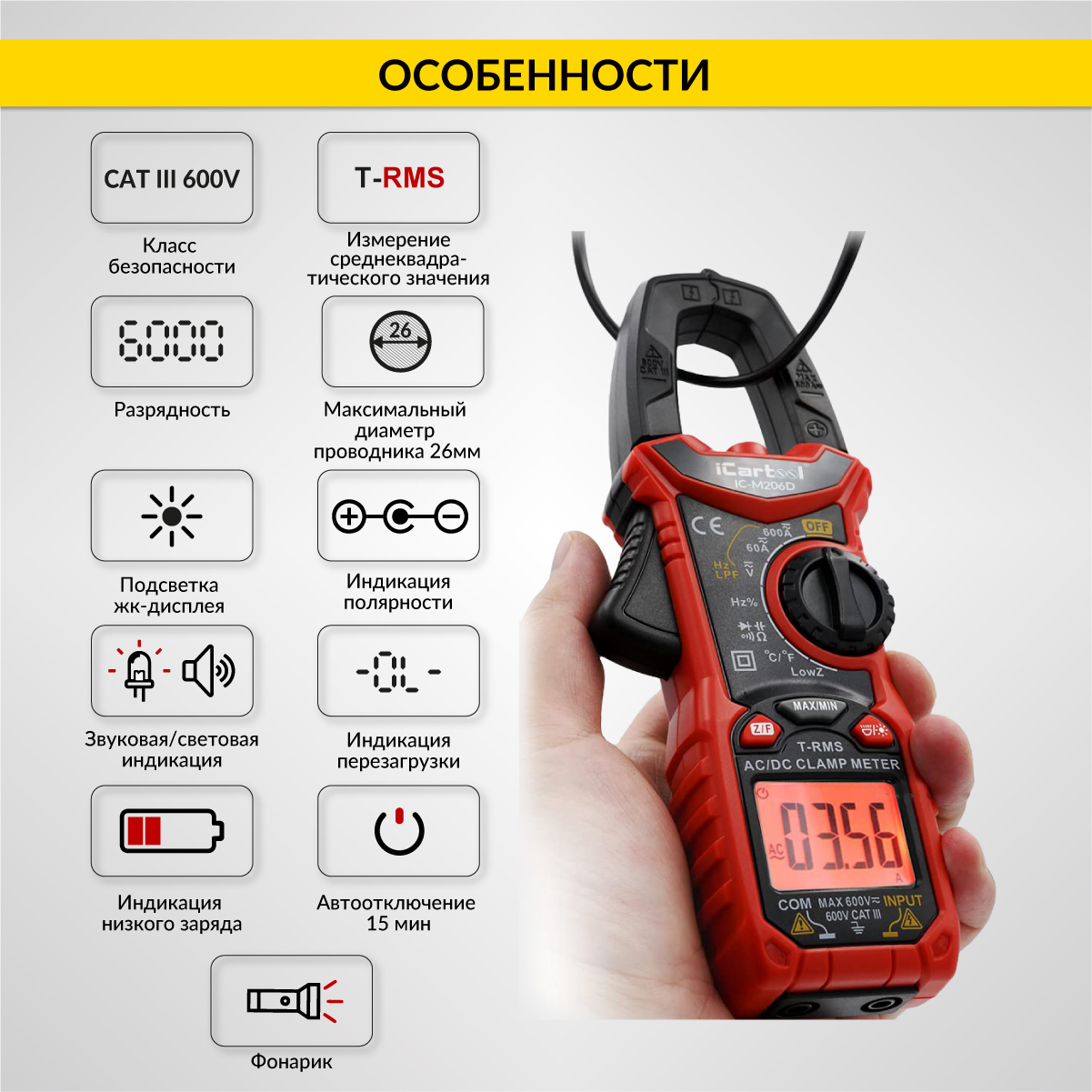

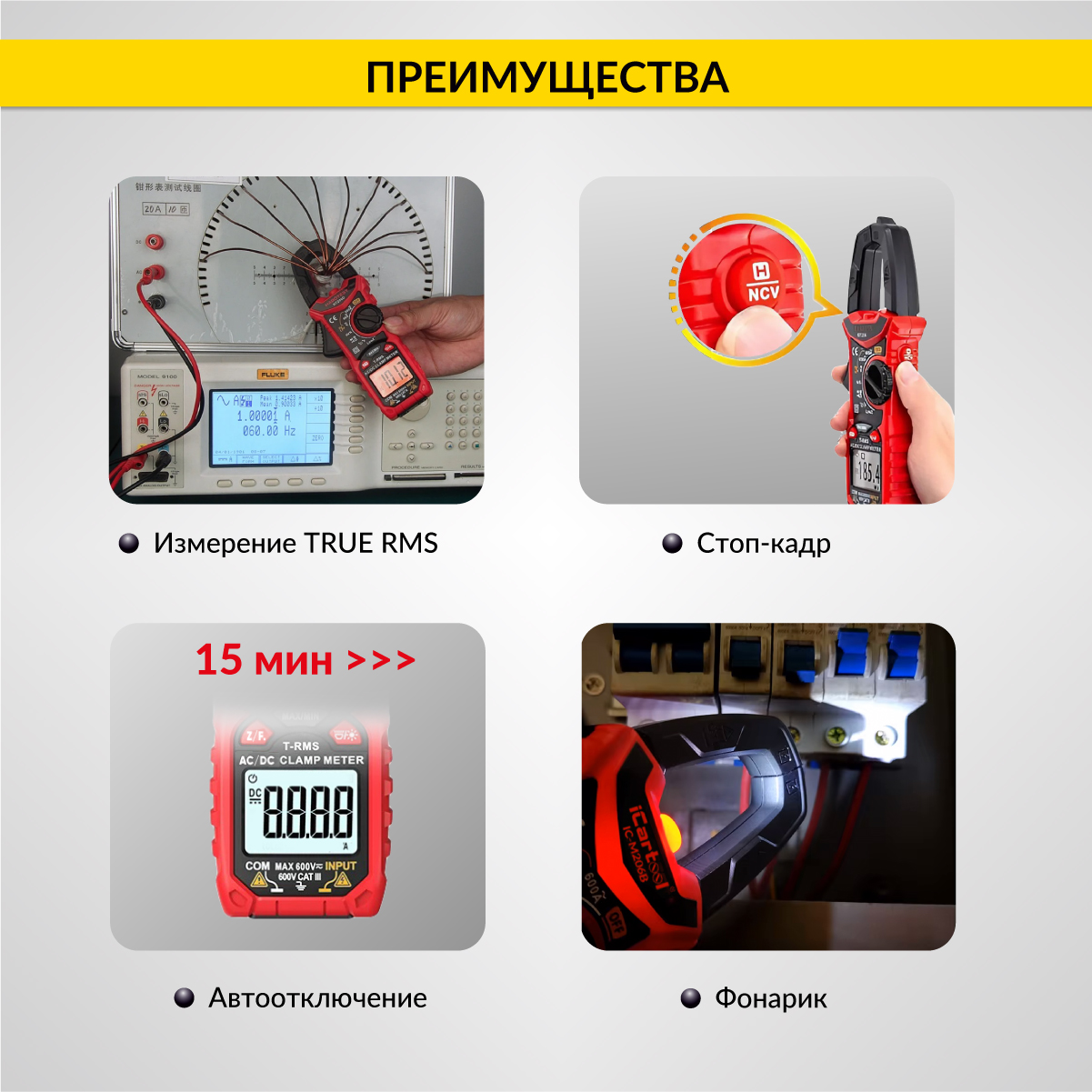

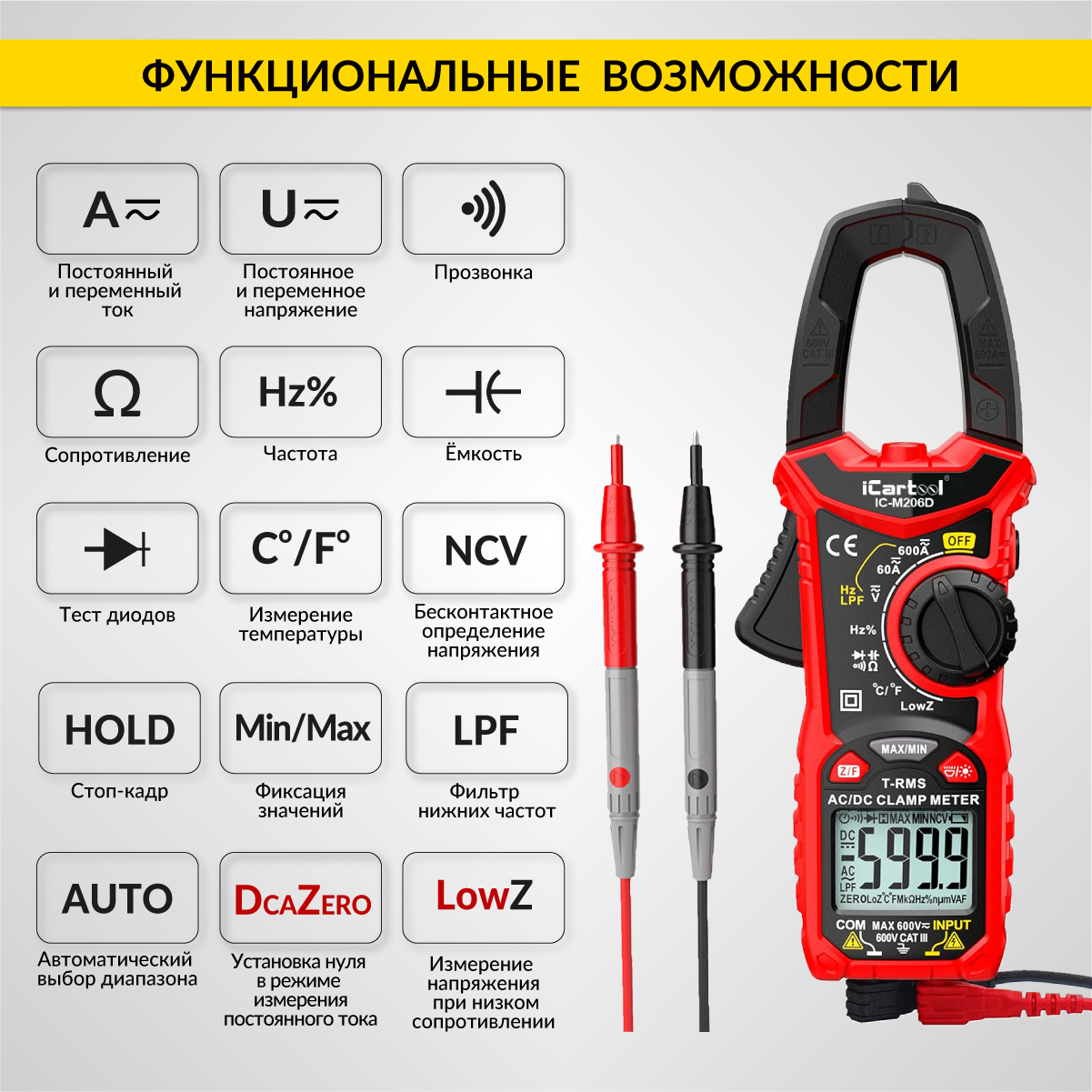

Чем удобна модель

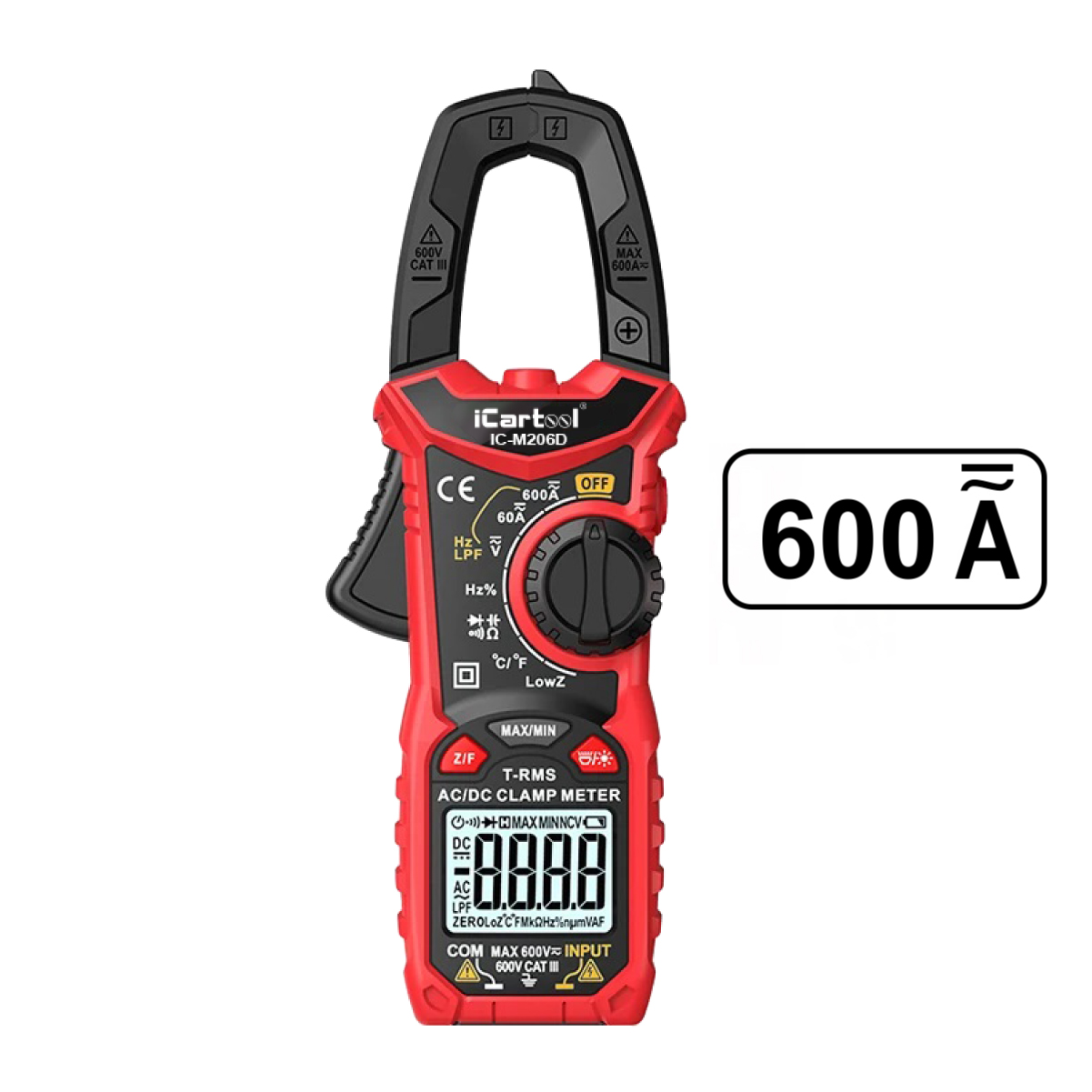

• 60 / 600 А AC и DC, True RMS — одним прибором проверяют бортовую сеть машины и линию 220/380 В; шаг 0,01 А на пределе 60 А и 0,1 А на пределе 600 А;
• DCA ZERO, MAX/MIN и HOLD — ноль сбрасывается перед замером постоянного тока, пик при пуске запоминается, показание замирает на экране;

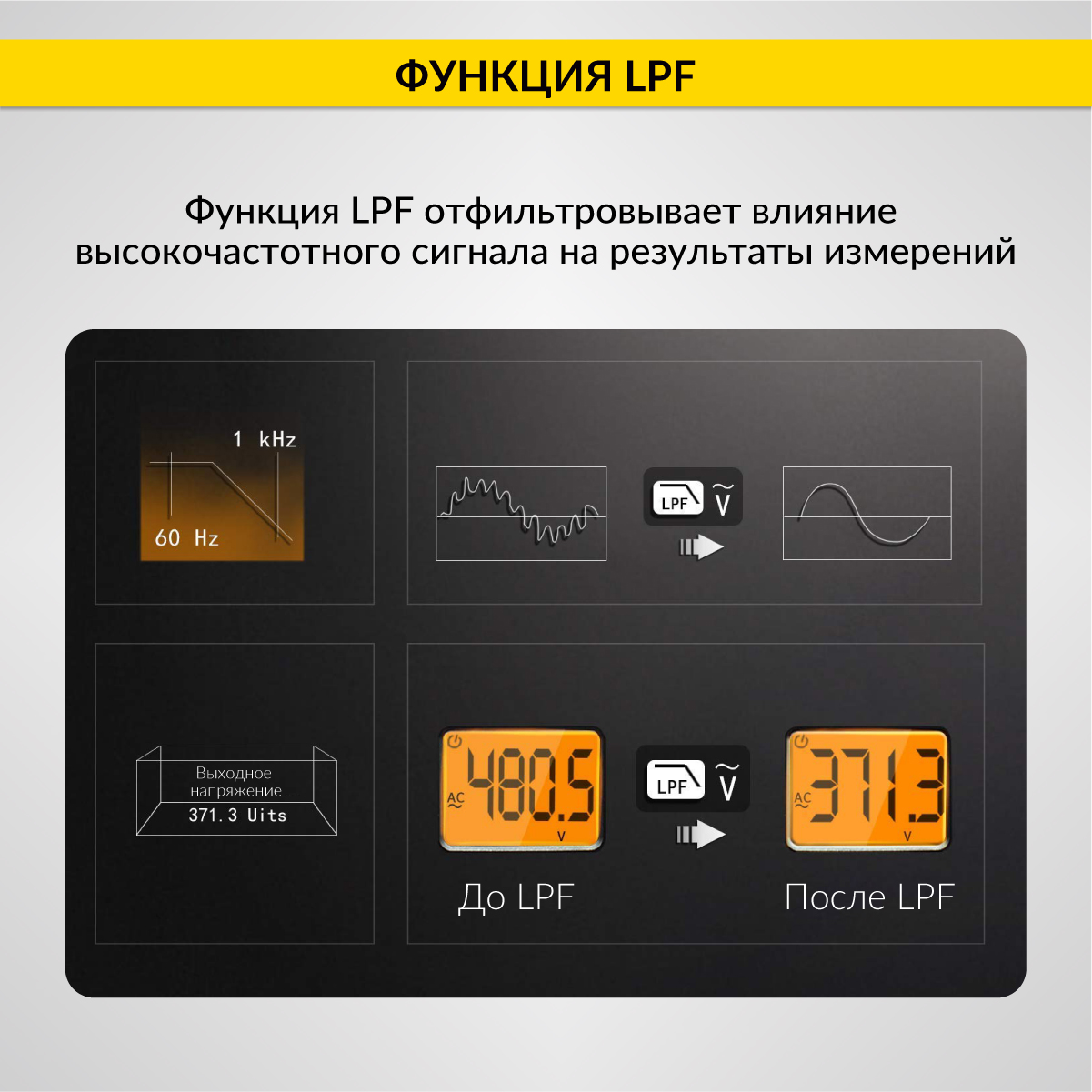

• LowZ и LPF — низкое входное сопротивление гасит наведённое напряжение, фильтр нижних частот убирает влияние высокочастотных помех;

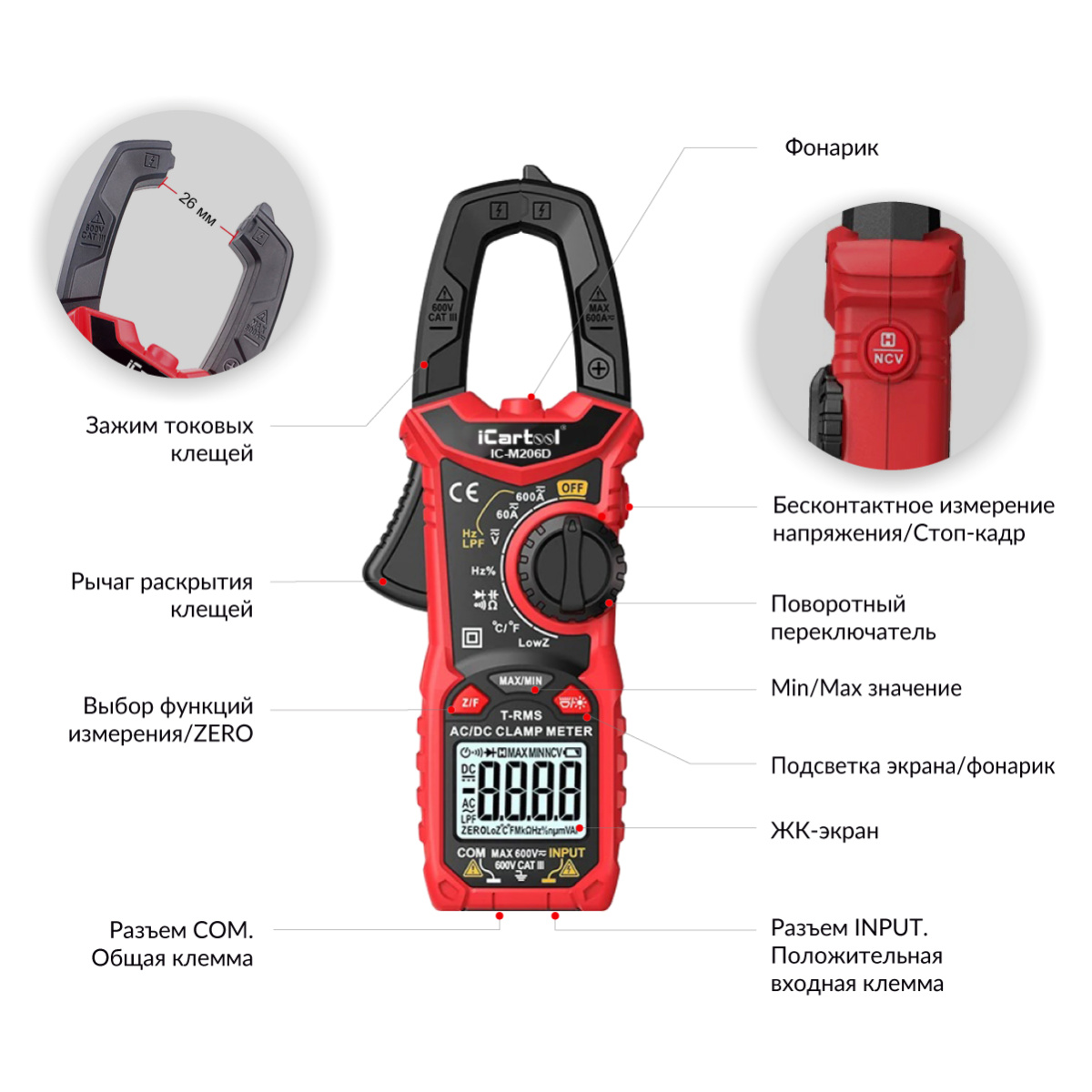

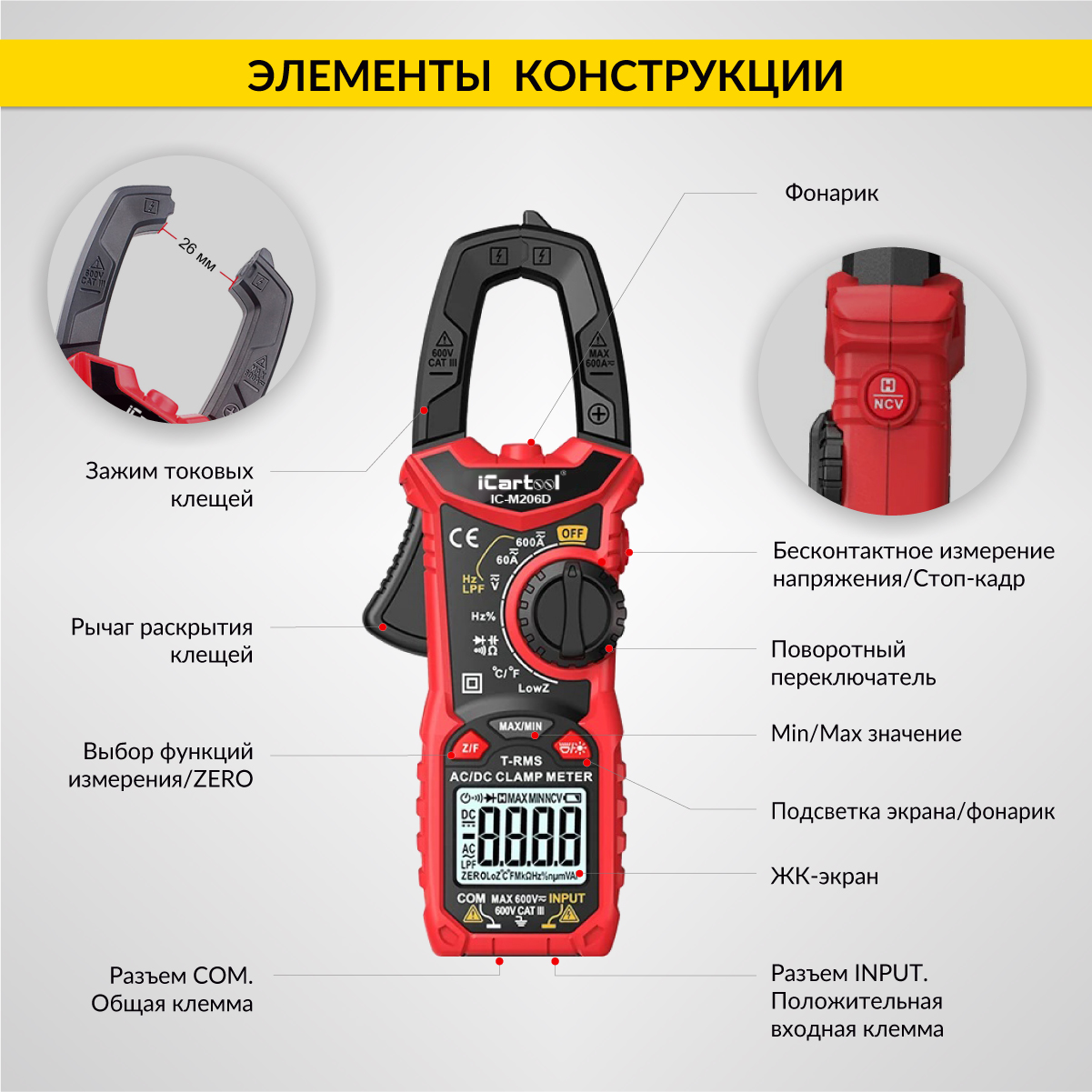

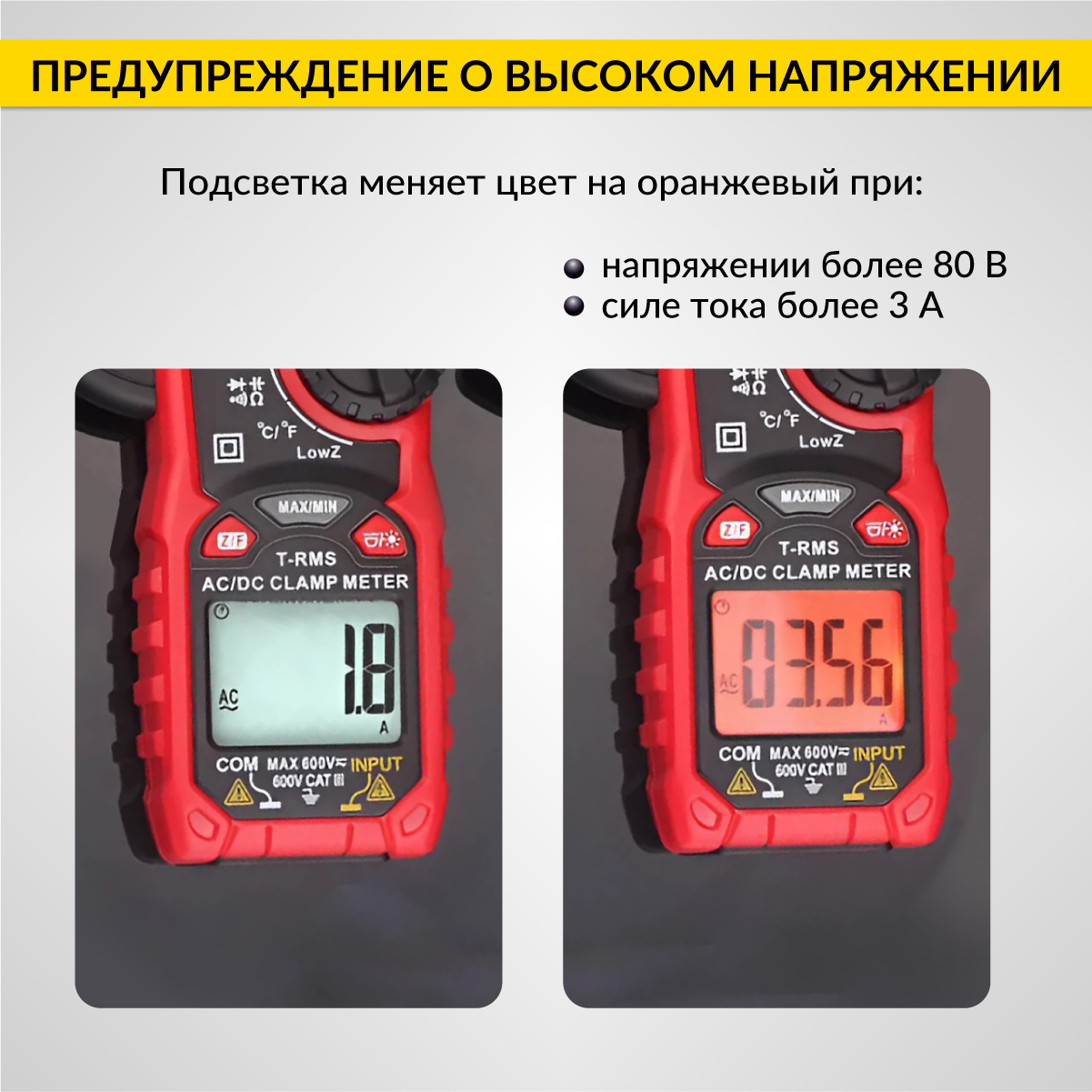

• губки до 26 мм и фонарик — толстый силовой провод входит целиком, место замера подсвечено; экран светится белым, а при высоком напряжении и токе — оранжевым;
• 6000 отсчётов и автовыбор предела — в тёмном боксе выручает подсветка; через 15 мин простоя клещи выключаются сами, эту функцию можно отключить;

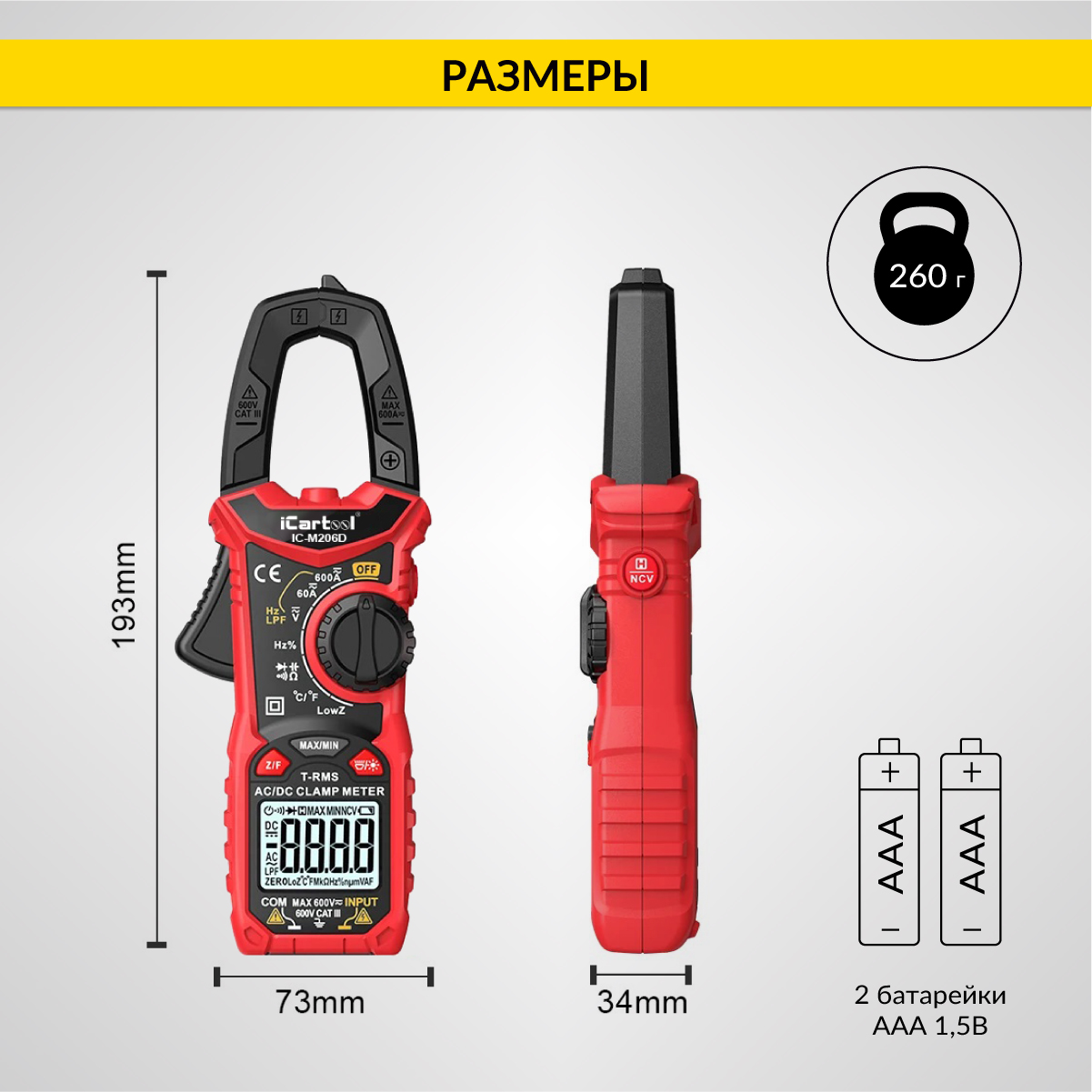

• CAT III 600 В — стандарты EN 61010-1, EN 61010-2-030, EN 61010-2-033, EN 61326-1, корпус из АБС-пластика с усиленной изоляцией бережёт от удара током и ожогов; 193 × 73 × 34 мм, 260 г.

Какие клещи выбрать

Нужен запас над пусковым током стартера: у легковых бензиновых машин он 200–400 А, у внедорожников, дизельных легковушек и лёгкого коммерческого транспорта — 400–700 А, у грузовиков и спецтехники с сетью 24 В — 800–1200 А. Этой модели на 600 А хватает на стартер бензинового мотора. IC-M200D на 200 А с губками 16 мм и 2000 отсчётами — для поиска утечек и проверки генератора, на стартере она уходит в перегрузку. IC-M206B в том же корпусе мерит только переменный ток, зато с предела 6 А и шагом 0,001 А. Для дизеля годятся IC-M207D (SMART, INRUSH, поиск фазы, губки 30 мм) или IC-M210D, а для грузовой техники и вводных щитов — только IC-M210D: 1000 А и CAT IV 600 В.

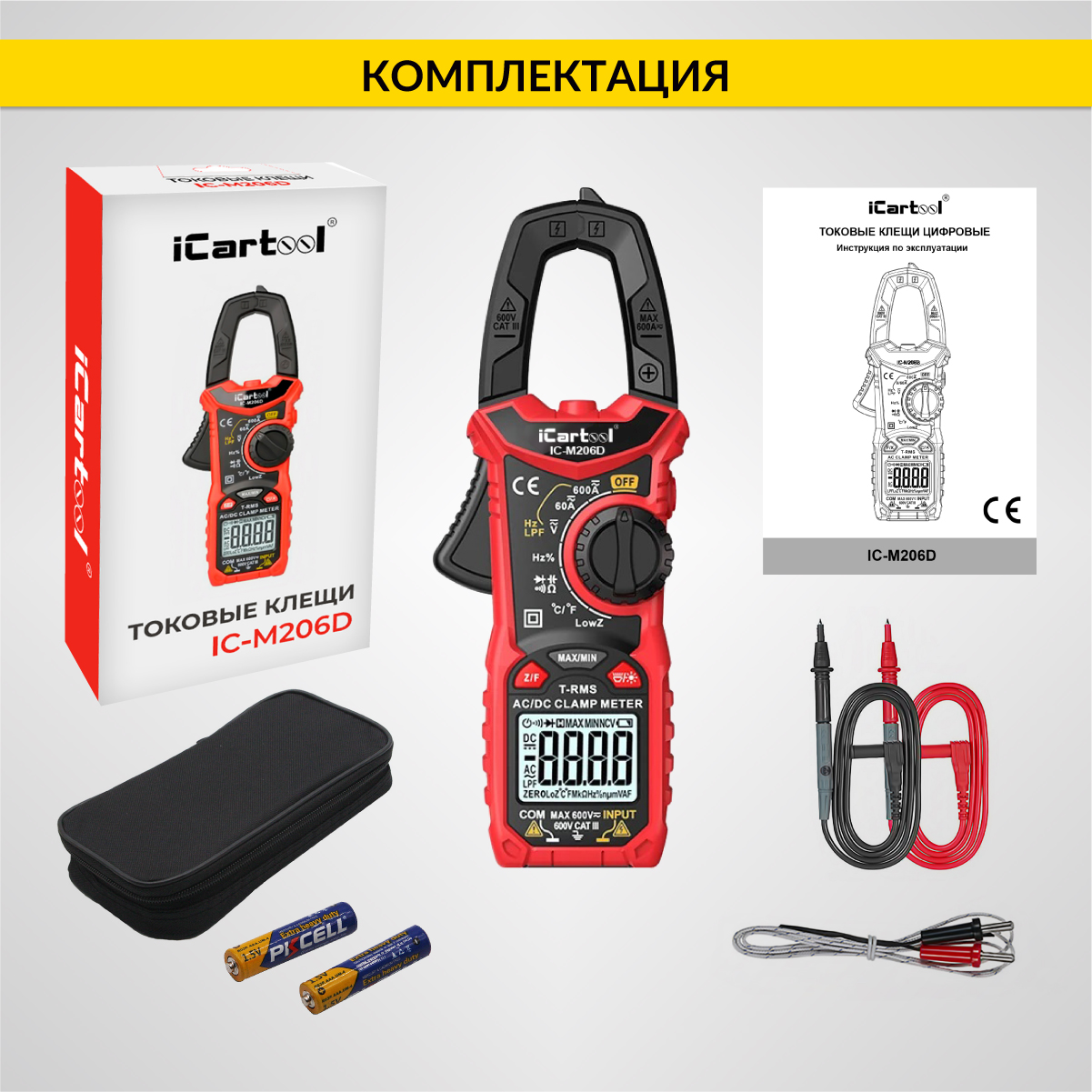

Комплект поставки

• токовые клещи;

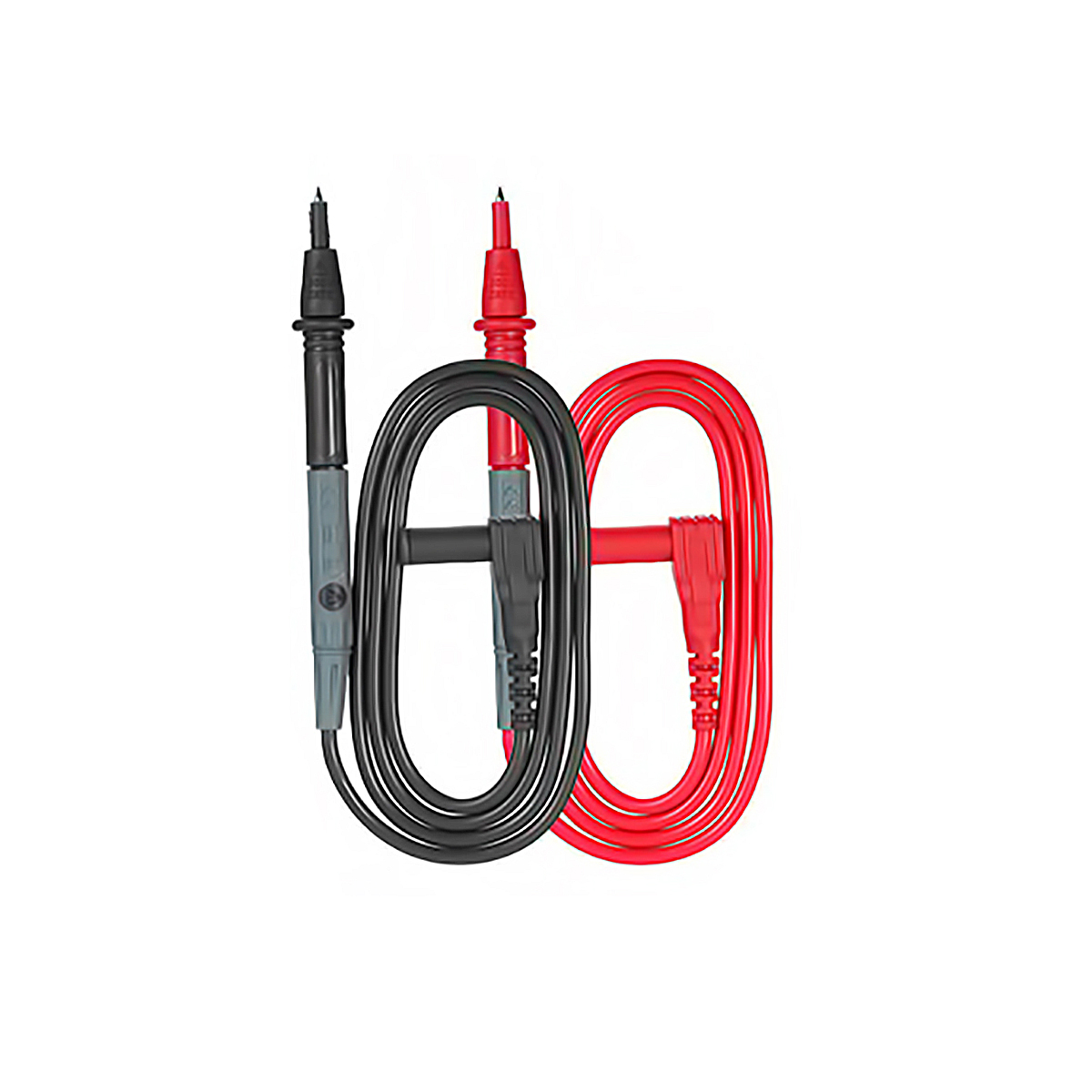

• измерительные щупы — красный и чёрный;

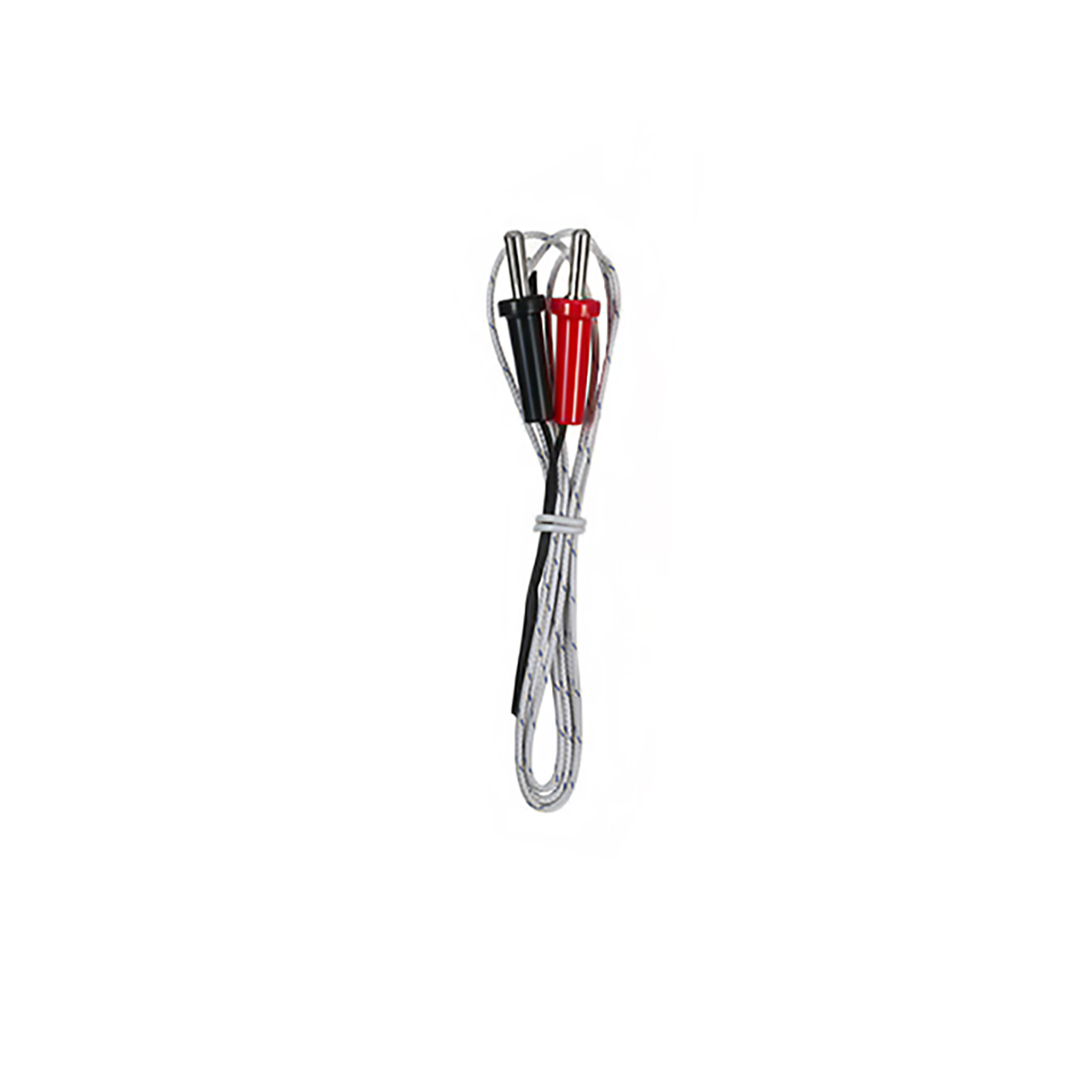

• термопара К-типа;

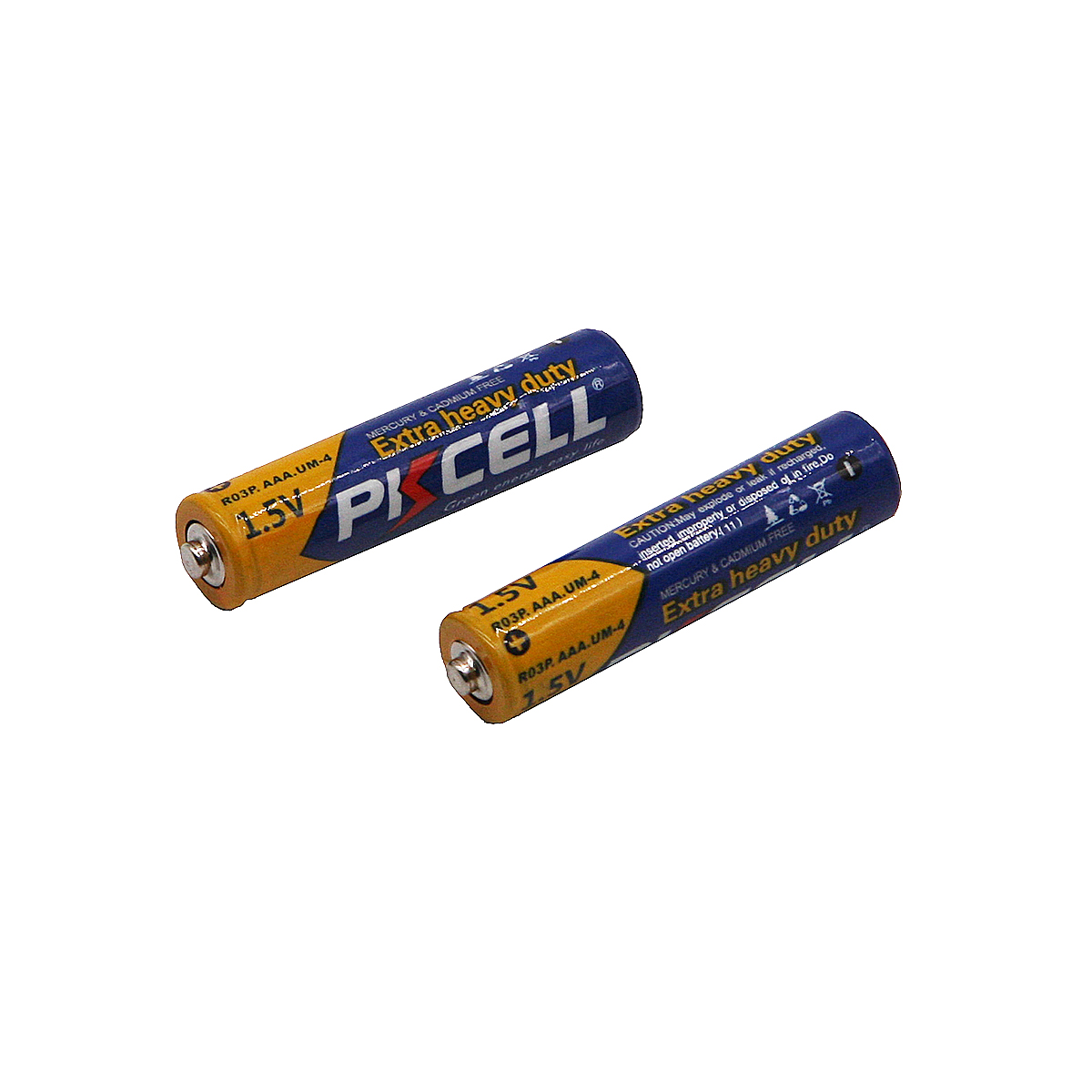

• батарейки AAA 1,5 В — 2 шт.;

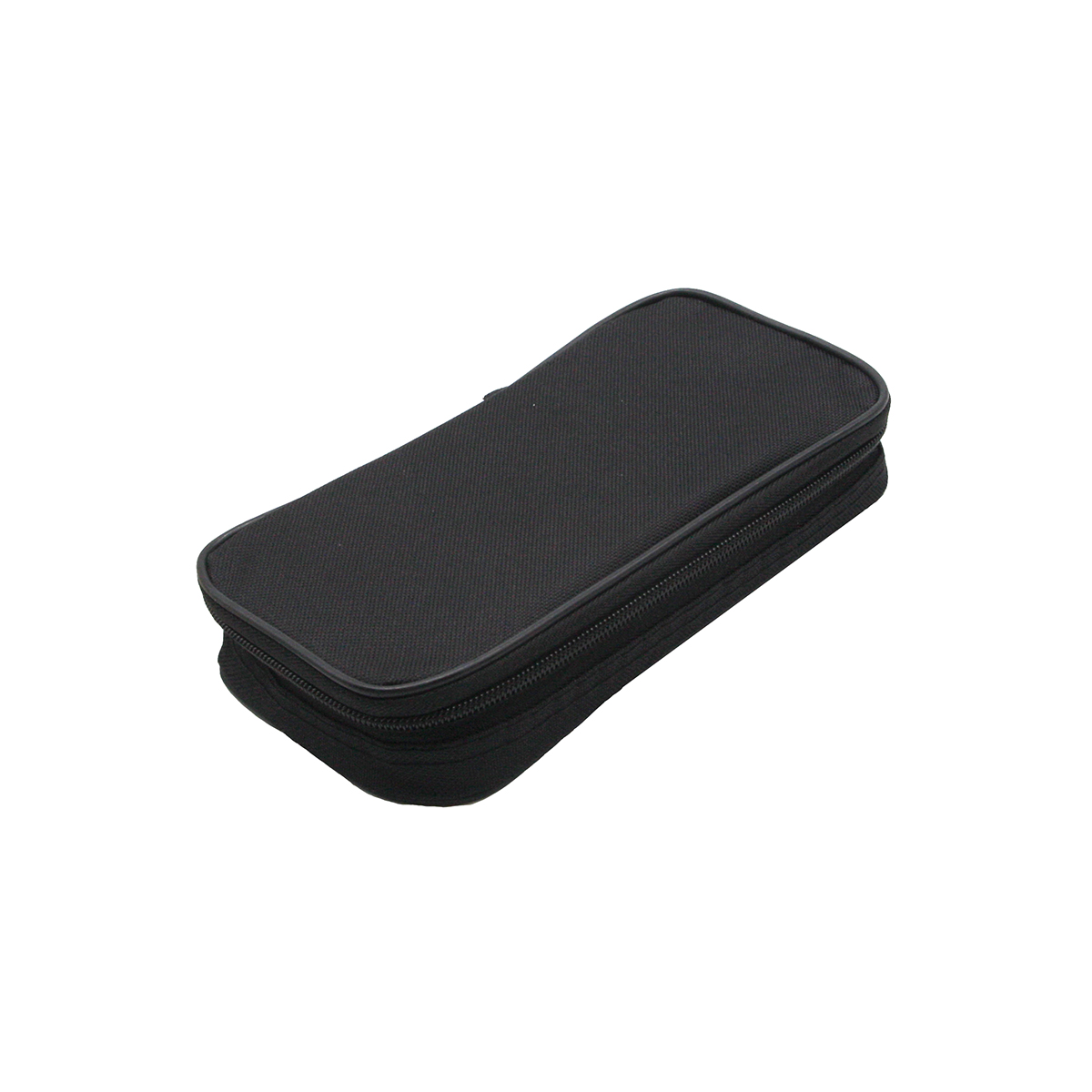

• тканевая сумка;

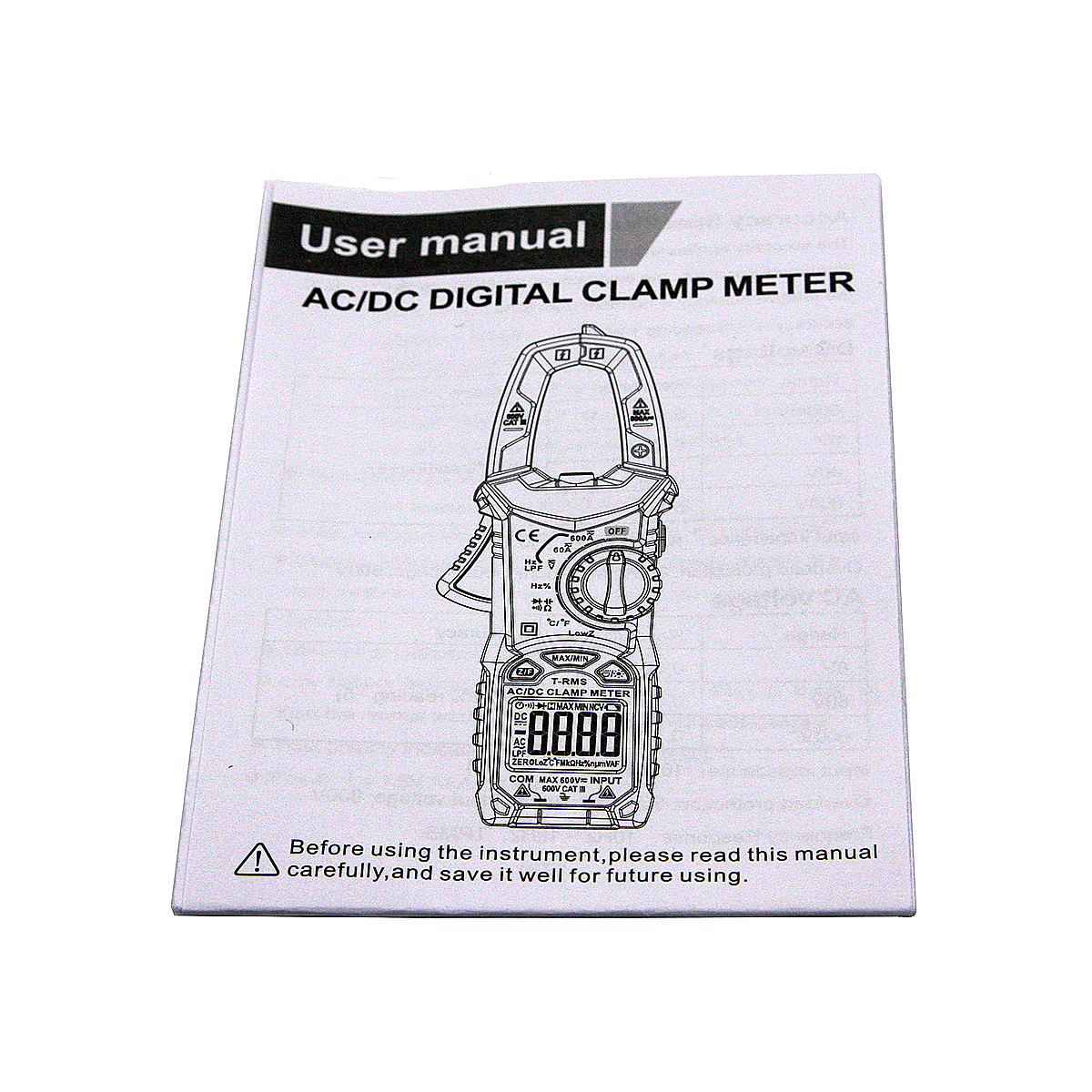

• инструкция по эксплуатации.

Что измеряет

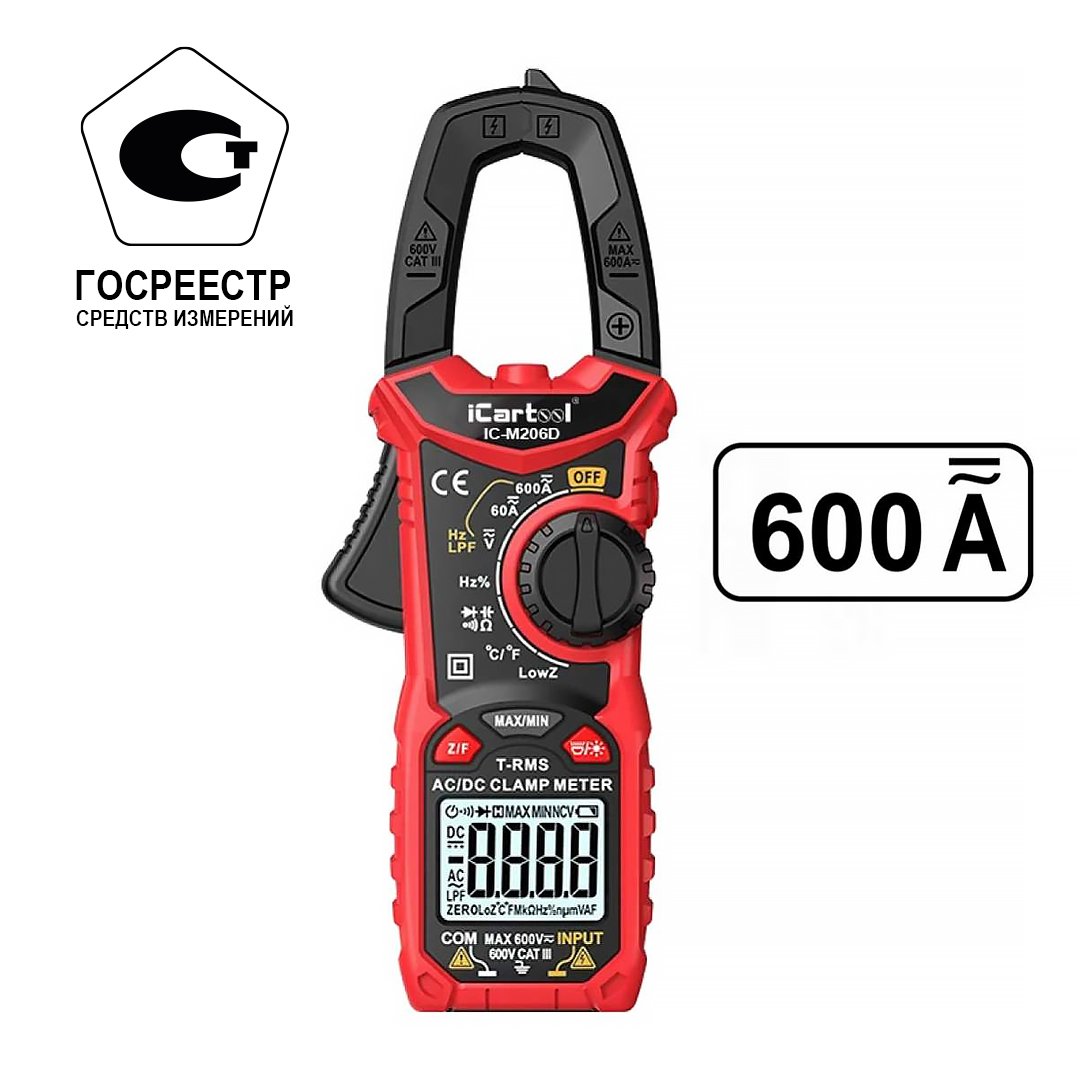

Токовые клещи внесены в ГОСРЕЕСТР измерительных средств !!! Клещи токоизмерительные цифровые iCartool IC-M206D прошли испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99003-26).

Сравнительные характеристики токовых клещей iCartool

Наименование	Токовые клещи постоянного/переменного тока 200A iCartool IC-M200D 3 690 ₽ В корзину	Токовые клещи переменного тока 600A iCartool IC-M206B 3 190 ₽ В корзину	Токовые клещи постоянного/переменного тока 600A iCartool IC-M206D 4 690 ₽ В корзину	Токовые клещи постоянного/переменного тока 600A c режимом смарт iCartool IC-M207D 4 990 ₽ В корзину	Токовые клещи постоянного/переменного тока 1000A iCartool IC-M210D 6 490 ₽ В корзину
Режим Smart (автоматический)				+
Постоянный ток	+		+	+	+
Переменный ток	+	+	+	+	+
Пусковой ток (INRUSH)				+	+
Постоянное напряжение	+	+	+	+	+
Переменное напряжение	+	+	+	+	+
Сопротивление	+	+	+	+	+
Прозвонка	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Определение емкости	+	+	+	+	+
Измерение частоты	+	+	+	+	+
Тест диодов	+	+	+	+	+
Определение фазы				+	+
Бесконтактный поиск напряжения (NCV)	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Регистрация максимального значения	+	+	+	+	+
Регистрация минимального значения		+	+	+	+
Измерение среднеквадратического значения (True RMS)	+	+	+	+	+
Фиксация текущего показания HOLD	+	+	+	+	+
Индикация полярности	+	+	+	+	+
Режим измерения напряжения при низком сопротивлении (LowZ)		+	+		+
Установка нуля в режиме измерения пост. тока (DCA ZERO)	+		+	+	+
Фильтр нижних частот (LPF)		+	+		+
Преобразователь частоты (VFD)					+
Измерение температуры		+	+	+	+
Аналоговая шкала				+	+
Фонарик		+	+	+	+
Подсветка дисплея	двухцветная (белая/оранжевая)	двухцветная (белая/оранжевая)	двухцветная (белая/оранжевая)
Светодиодная индикация	красный (прозвонка/диод-тест)			двухцветная (красный/зеленый)	двухцветная (красный/зеленый)
Материал корпуса	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик с прорезиненным покрытием
Дисплей	ЖК-дисплей с подсветкой	ЖК-дисплей с подсветкой	ЖК-дисплей с подсветкой	VA-LED	VA-LED
Разрядность шкалы	2000 отсчетов	6000 отсчетов	6000 отсчетов	6000 отсчетов	6000 отсчетов
Скорость измерений	3 изм/с	3 изм/с	3 изм/с	3 изм/с	3 изм/с
Макс. диаметр проводника	16 мм	26 мм	26 мм	30 мм	38 мм
Рейтинг безопасности	EN61010-1,-2-030 EN61010-031, CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 600V	EN61010-1,-2-030 EN61010-2-033, EN61326-1 CAT III 1000V CAT IV 600V
Постоянный ток	20 А/200 А ±(2.5% + 5)		60 А/600 А ±(2.5% + 5)	60 А/600 А ±(2.5% + 5)	60 А/600 А/1000 А ±(2,5% + 8)
Переменный ток	20 А/200 А ±(2.5% + 5)	6 А/60 А ±(2,5% + 5), 600 А ±(3,0% + 10)	60 А ±(2,5% + 5), 600 А ±(3,0% + 10)	60 А ±(2,5% + 5) при 50–60 Гц, 600 А ±(3,0% + 10) при 40–400 Гц	60 А/600 А/1000 А ±(2,5% + 8)
Разрешение по току	0,01 / 0,1 А	0,001 / 0,01 / 0,1 А	0,01 / 0,1 А	0,01 / 0,1 А	0,01 / 0,1 / 1 А
Постоянное напряжение	200 мВ/2 В/20 В/200 В/600 В ±(0.5% + 5)	600 мВ/6 В/60 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В ±(0.5% + 5)	600 мВ/6 В/60 В/600 В/1000 В ±(0,5% + 5)
Переменное напряжение	2 В/20 В/200 В/600 В ±(1.0% + 5)	6 В/60 В/600 В ±(1.0% + 3)	6 В/60 В/600 В ±(1.0% + 3)	600 мВ/6 В/60 В/600 В ±(0.8% + 5)	600 мВ/6 В/60 В/600 В/750 В ±(0,8% + 5)
Сопротивление	200 Ом/ 2 кОм/20 кОм/200 кОм/2 МОм/20 МОм ±(1.0% + 5)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 3)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(1.0% + 5)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм ±(0,8–1,0% + 5)
Ёмкость	2 нФ/20 нФ/200 нФ/2 мкФ/20 мкФ/200 мкФ/2 мФ/20 мФ ±(4.0% + 5)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(4.0% + 3)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(4.0% + 3)	6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ/6 мФ/60 мФ ±(4.0% + 5)	10 нФ/100 нФ/1 мкФ/10 мкФ/100 мкФ/1 мФ/10 мФ/100 мФ ±(3.0% + 3)
Частота	2 Гц/20 Гц/200 Гц/2 кГц/20 кГц/200 кГц/2 МГц/20 МГц ±(1.0% + 3)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5)	100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(1.0% + 3)	10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц ±(0.5% + 5)
Коэффициент заполнения		1%~99% ±(1.0% + 2)	1%~99% ±(1.0% + 2)	1%~99% ±(3.0% + 3)	1%~99% ±(1.0% + 2)
Диапазон измерения температуры		-20°C~1000°C ±(1.0% + 2)	-20°C~1000°C ±(1.0% + 2)	-20°C~1000°C ±(1.0% + 3)	-20°C~1000°C ±(1.0% + 2)
Источник питания	2*1,5 V элемент питания AAА	2*1,5 V элемент питания AAА	2*1,5 V элемент питания AAА	3*1,5 V элемент питания AAА	3*1,5 V элемент питания AAА
Рабочая температура	от 0 до +40 °C	от 0 до +40 °C	от 0 до +40 °C	от 0 до +40 °C	от 0 до +40 °C
Размер изделия	176x61x31 мм	193x73x34 мм	193x73x34 мм	199x79x32 мм	240x85x47 мм
Вес изделия	140 г	260 г	260 г	236 г	380 г
Гарантия	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется	36 мес., на щупы гарантия не распространяется

Вопросы и ответы

Можно ли замерить ток стартера?

Да, до 600 А. Включите постоянный ток, обнулите клещи кнопкой DCA ZERO, обхватите один силовой провод и крутите стартер — кнопка MAX сохраняет наибольшее значение.

Подходят ли клещи для поиска утечки тока?

Да, если утечка от десятых долей ампера. В режиме постоянного тока сбросьте ноль и обхватите один провод. На пределе 60 А шаг 0,01 А, погрешность ±(2,5% + 5 единиц), то есть не меньше ±0,05 А. Ток покоя в миллиамперах точнее снимает мультиметр, включённый в разрыв цепи.

Как замерить постоянный ток?

Сначала выставьте ноль: режим постоянного тока, губки сомкнуты без провода, кнопка DCA ZERO. Затем обхватите один провод так, чтобы он проходил по центру губок. Обнуляйте в том же положении, в каком держите клещи при замере: датчик постоянного тока чувствует и внешние магнитные поля.

Как проверить генератор клещами?

Заведите мотор, выберите постоянный ток, обнулите клещи и обхватите плюсовой провод генератора. По очереди включайте фары, обогрев, вентилятор и смотрите, как растёт ток отдачи. Наибольшую цифру сравните с номинальным током генератора по документации к машине.

Что нужно для замера температуры?

Термопара К-типа — она уже в комплекте. Погрешность самих клещей при 0…+400 °C — ±(1,0% + 2) без учёта термопары, весь диапазон — от −20 до +1000 °C.

Какие токовые клещи нужны для автомобиля?

Клещи постоянного тока (DC) с запасом над пусковым током стартера. У легковых бензиновых машин это 200–400 А, у внедорожников, дизельных легковушек и лёгкого коммерческого транспорта — 400–700 А, у грузовиков и спецтехники с сетью 24 В — 800–1200 А. IC-M200D до 200 А годятся для утечек и генератора, на стартере уходят в перегрузку. Бензиновый стартер — от 600 А: IC-M206D или IC-M207D; дизель — IC-M207D или IC-M210D; грузовая техника — IC-M210D до 1000 А.

Чем IC-M206D отличается от IC-M207D?

У IC-M207D есть режим SMART с автовыбором функции, INRUSH и определение фазы, губки до 30 мм и питание от трёх AAA. LowZ и LPF — только у IC-M206D.

Чем отличается IC-M206B?

IC-M206B мерит только переменный ток, зато его нижний предел 6 А с шагом 0,001 А. Корпус, губки и остальные функции те же.

Чем отличается IC-M200D?

У IC-M200D предел 200 А, 2000 отсчётов и узкие губки 16 мм — с ними проще подобраться к тонким проводам жгута. IC-M206D мерит до 600 А, обхватывает провод до 26 мм и добавляет термопару, LowZ, LPF и фонарик.

Какие пределы по напряжению и сопротивлению?

Постоянное напряжение — 600 мВ – 600 В, переменное — 6–600 В, сопротивление — 600 Ом – 60 МОм. Ёмкость — 10 нФ – 100 мФ, частота — 10 Гц – 10 МГц, коэффициент заполнения — 1–99%.

Подойдут ли для вводного щита?

Нет: предел 600 А и категория CAT III 600 В. Для токов до 1000 А и вводных щитов нужна IC-M210D с CAT IV 600 В.

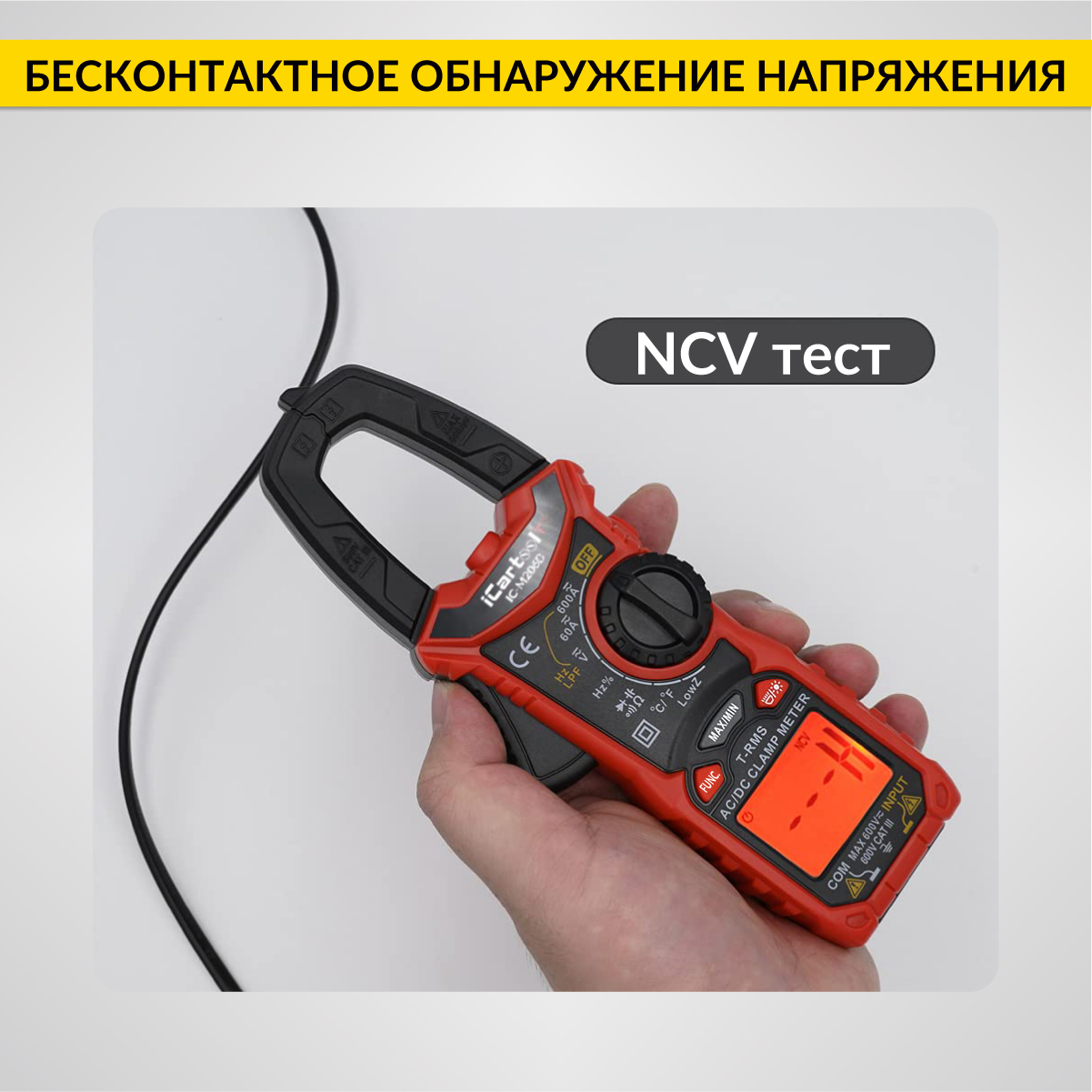

Можно ли доверять бесконтактному поиску NCV?

Только как первой проверке. Если сигнала нет, напряжение в проводе всё равно может быть — подтвердите его контактным замером щупами.

При какой температуре работают клещи?

От 0 до +40 °C. Питание — 2 батарейки AAA 1,5 В.

Клещи внесены в Госреестр СИ?

Да, номер в Госреестре средств измерений РФ — 99003-26.

Что не покрывает гарантия?

Щупы: это расходный материал, гарантия на них не распространяется.

Какая гарантия?

36 месяцев со дня продажи, кроме щупов. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
