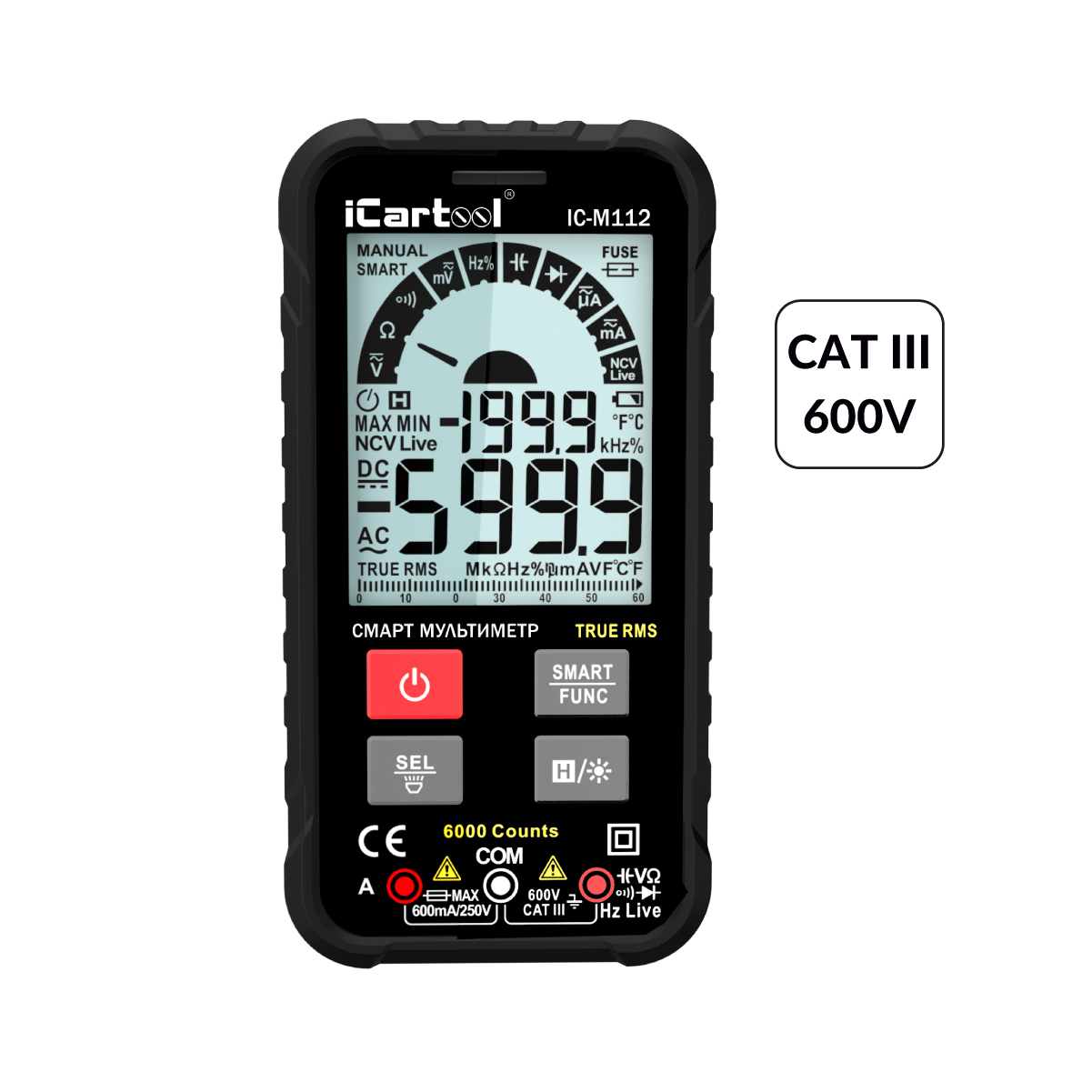

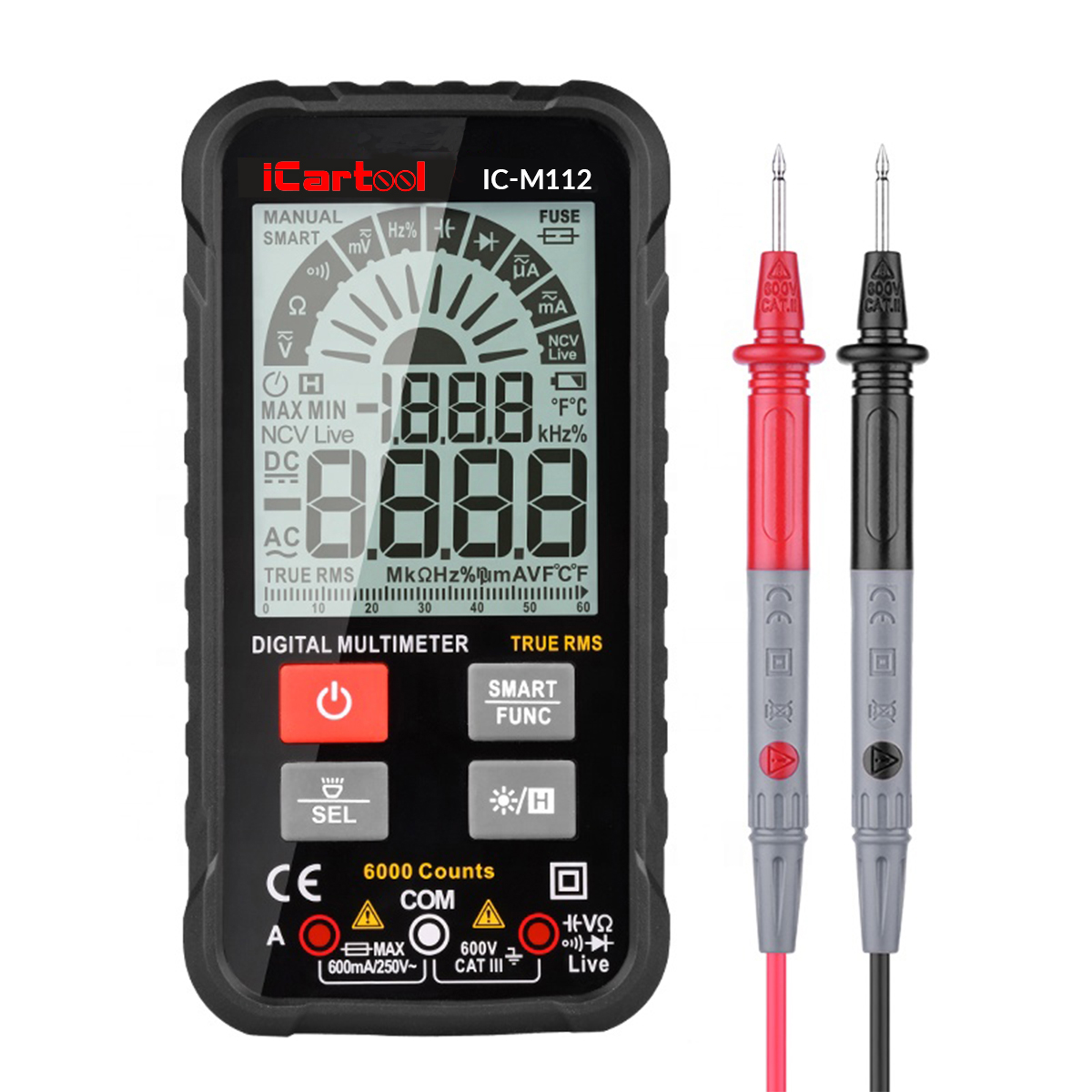

Смарт мультиметр цифровой iCartool IC-M112

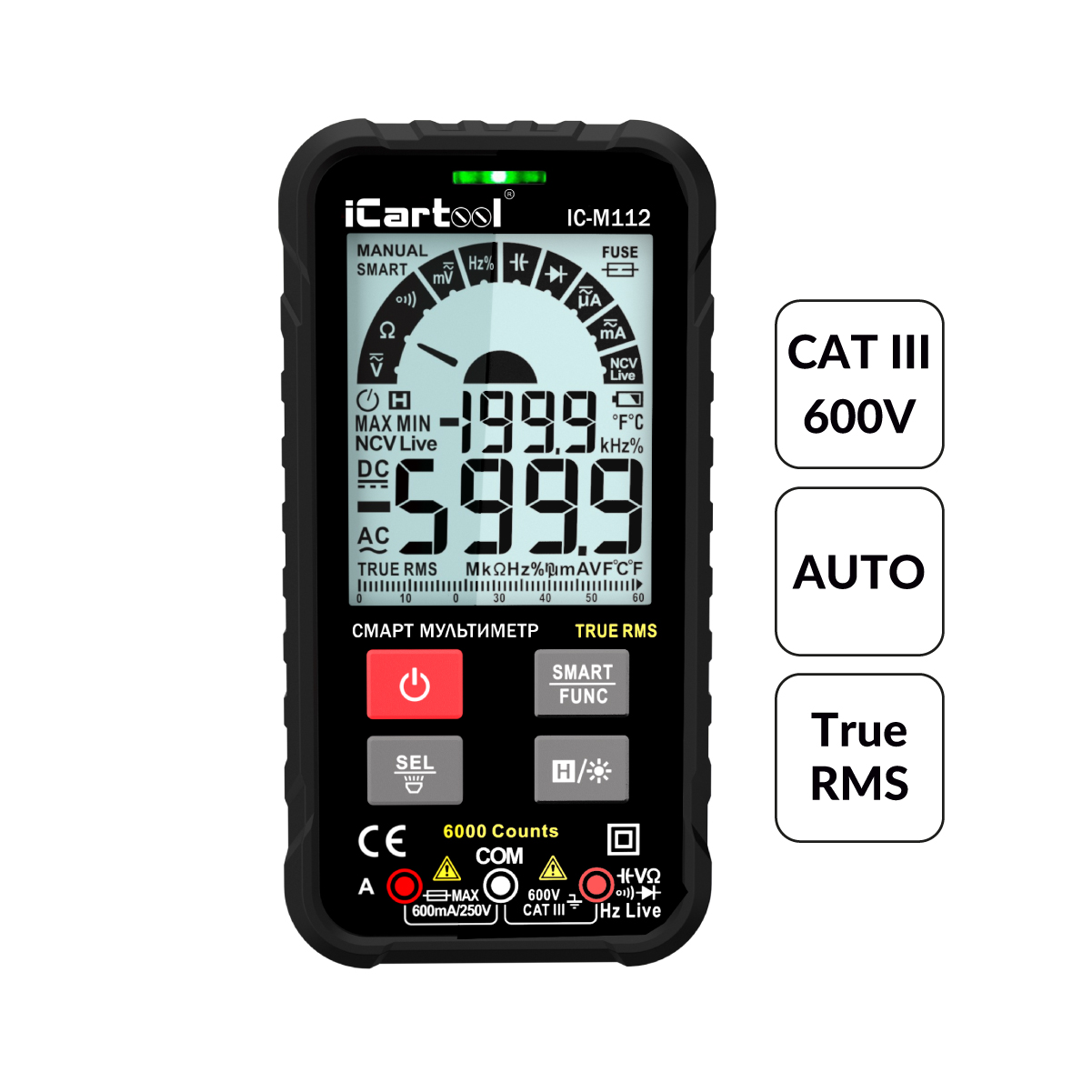

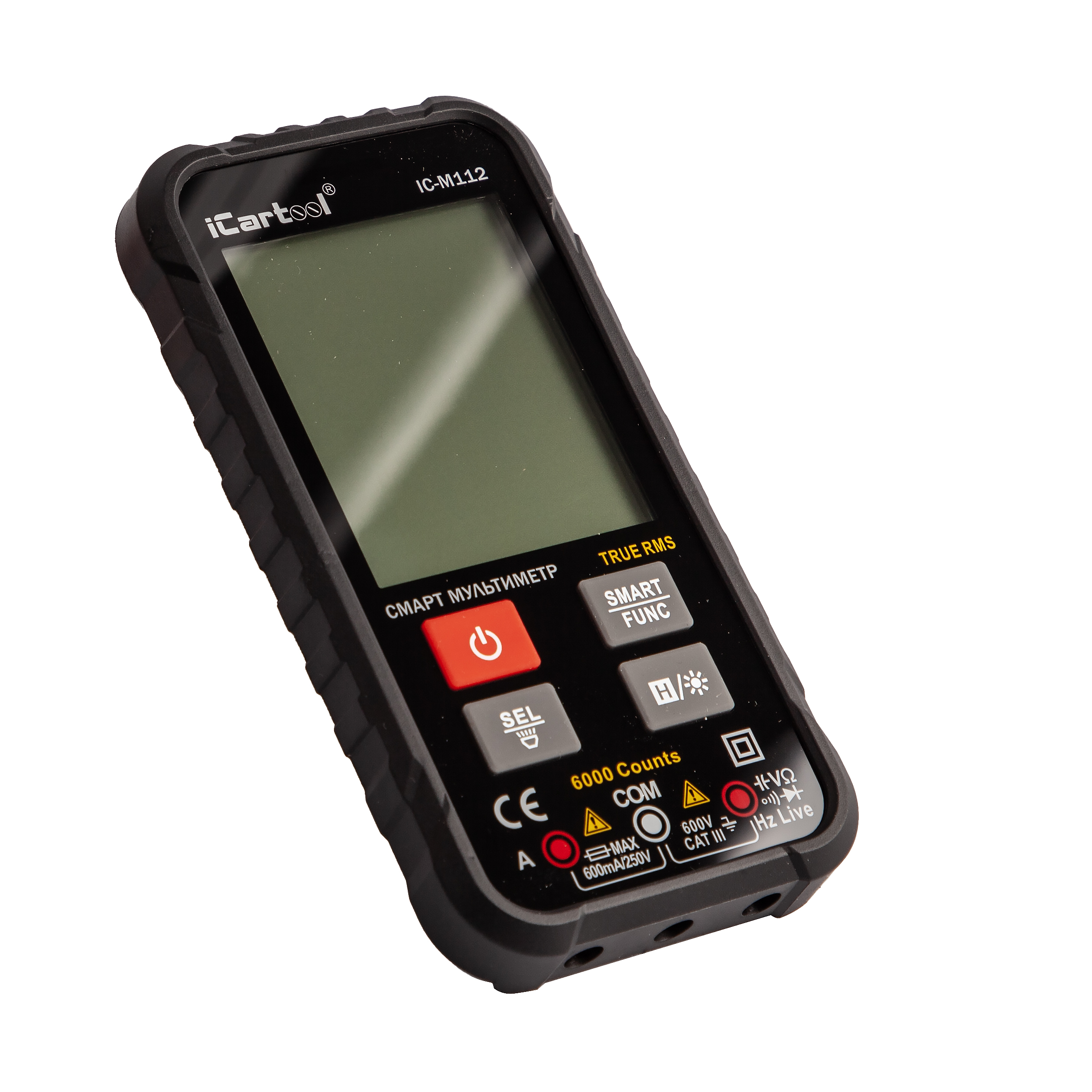

Смарт мультиметр цифровой iCartool IC-M112 — мультиметр для автоэлектрики: меряет постоянный и переменный ток до 600 мА, частоту до 10 МГц и коэффициент заполнения ШИМ, а корпус при этом толщиной всего 19 мм. Напряжение, сопротивление и прозвонку прибор распознаёт сам, прочие функции перебирают одной кнопкой FUNC. True RMS, 6000 отсчётов, фонарик и подсвеченный экран 50,8 × 40,6 мм.

Где пригодится

• аккумулятор и напряжение бортовой сети;
• ток потребления цепей и блоков до 600 мА, утечка в спящем режиме;
• ШИМ-управление вентилятора или клапана — по частоте и коэффициенту заполнения;
• конденсаторы и диоды;
• прозвонка проводки, поиск обрывов, фазы и скрытой проводки.

Чем удобна модель

• ток 6000 мкА / 60 мА / 600 мА — постоянный с погрешностью ±(1,2% + 5) и переменный — ±(1,5% + 5); токовый вход защищён предохранителем 600 мА / 250 В;
• частота 10 Гц – 10 МГц и скважность 1–99 % — ШИМ-сигнал разбирают полностью, погрешности ±(1,0% + 5) и ±(3,0% + 5);
• 6000 отсчётов и True RMS — на пределе 6 В шаг 0,001 В; напряжение от 60 мВ до 600 В, постоянное ±(0,5% + 3), переменное ±(1,0% + 3); около 3 замеров в секунду;

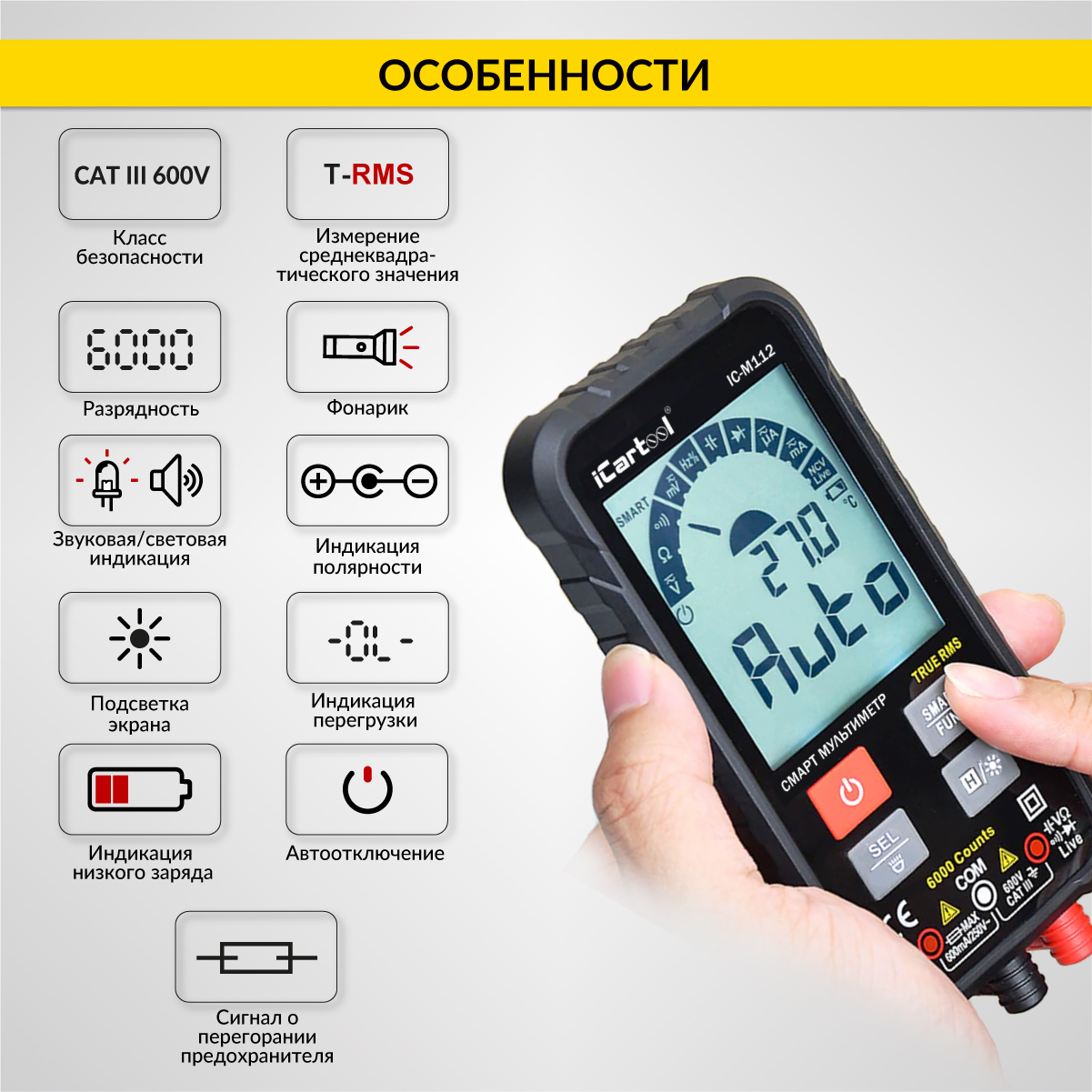

• MAX/MIN, HOLD и аналоговая шкала — крайние значения запоминаются, показание фиксируется, изменение величины видно на шкале;

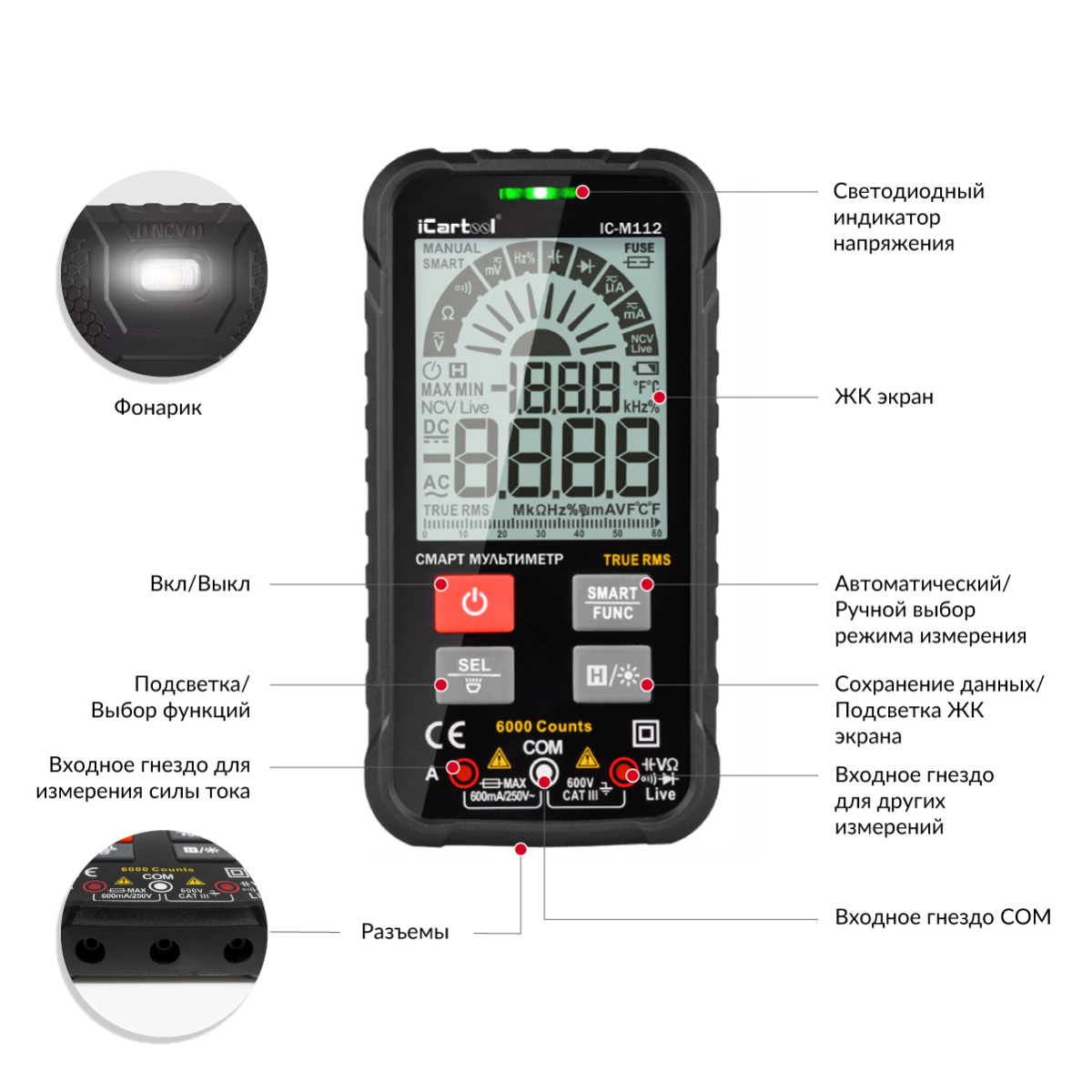

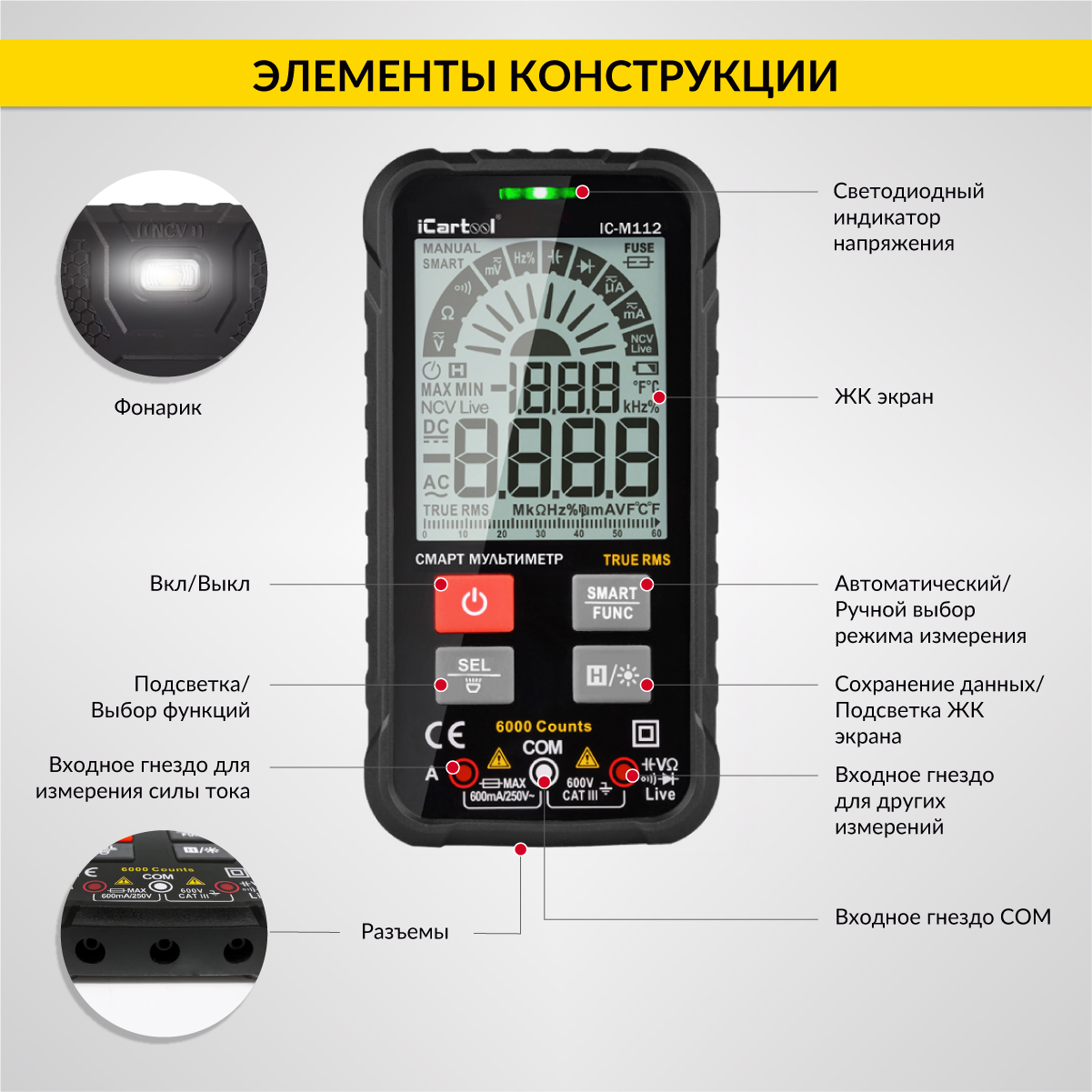

• двухцветная индикация и фонарик — свет предупреждает о высоком напряжении или токе, фонарик подсвечивает место замера под капотом и в тёмном щитке;

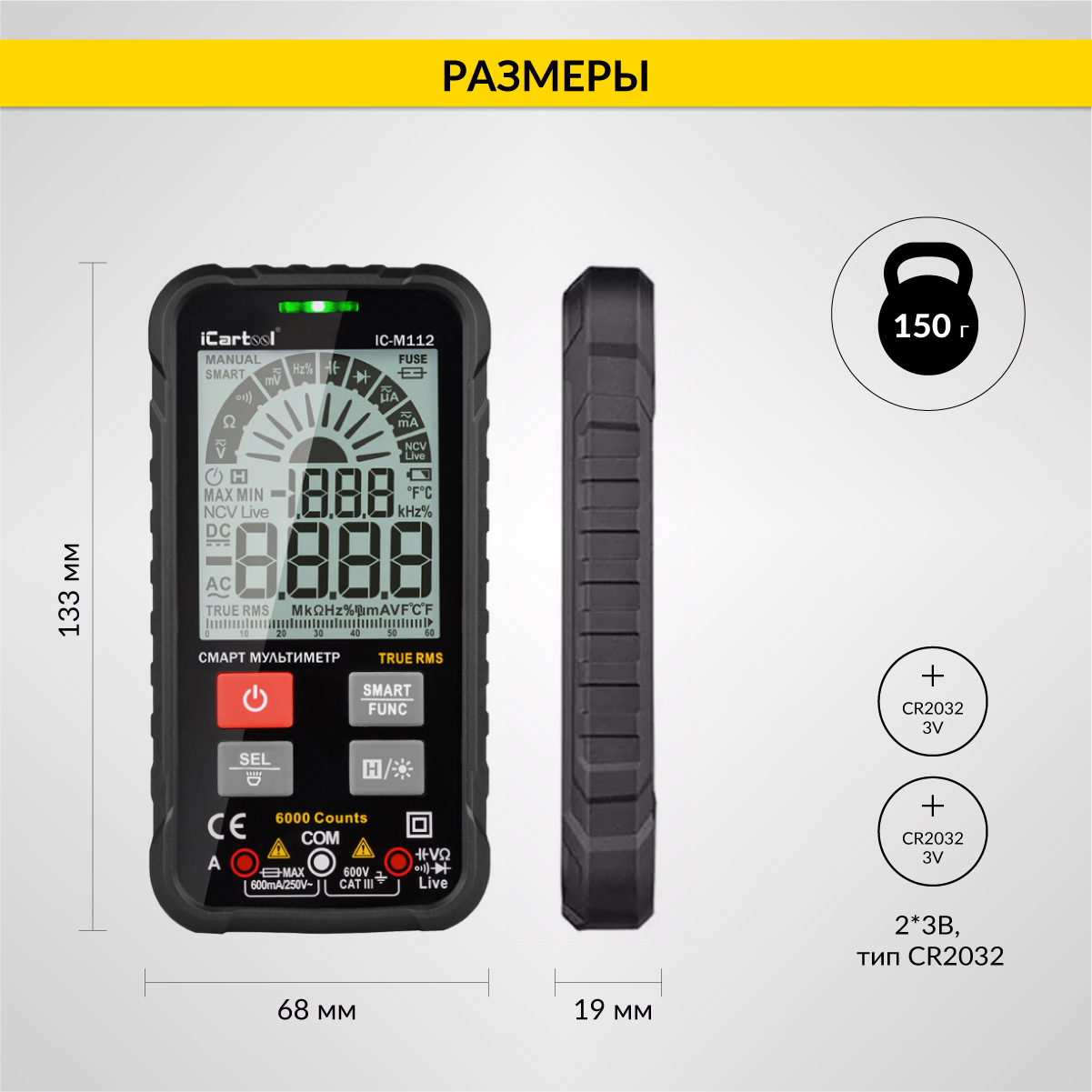

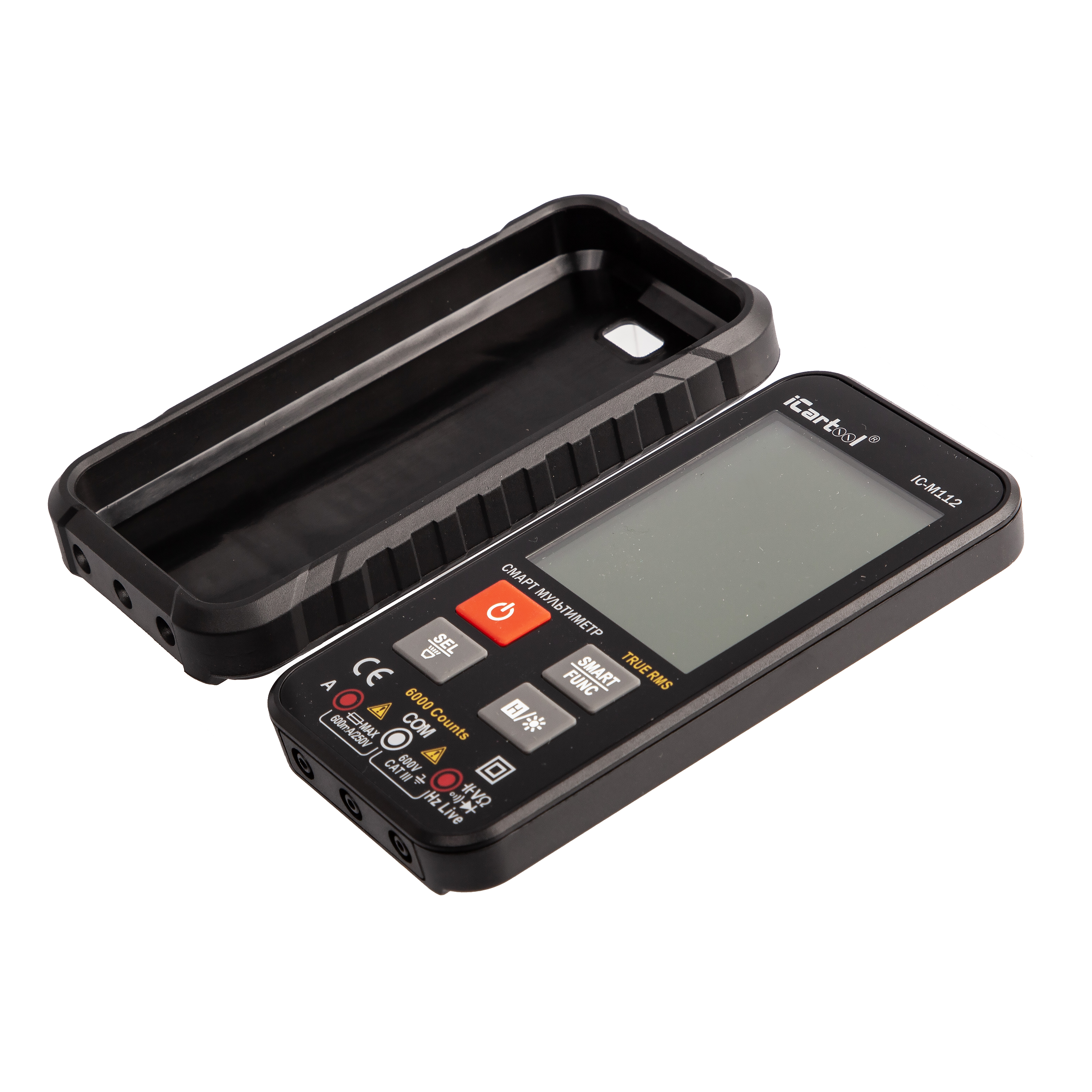

• 68 × 19 × 133 мм, 150 г — поворотного переключателя нет, прибор сидит в съёмном резиновом чехле, который защищает при падении; есть автовыключение и индикатор разряда.

Как выбрать смарт-мультиметр

IC-M112 — модель серии, где ток до 600 мА и коэффициент заполнения сочетаются с тонким корпусом. Нужен ток до 10 А и температура — IC-M117: встроенный аккумулятор 1200 мАч с зарядкой по USB, термопара в комплекте, но корпус 26 мм и 220 г. Без измерения тока и проще — IC-M113 (4000 отсчётов, батарейки AAA), IC-M111 в формате ручки и базовый IC-M110.

Что ещё пригодится:

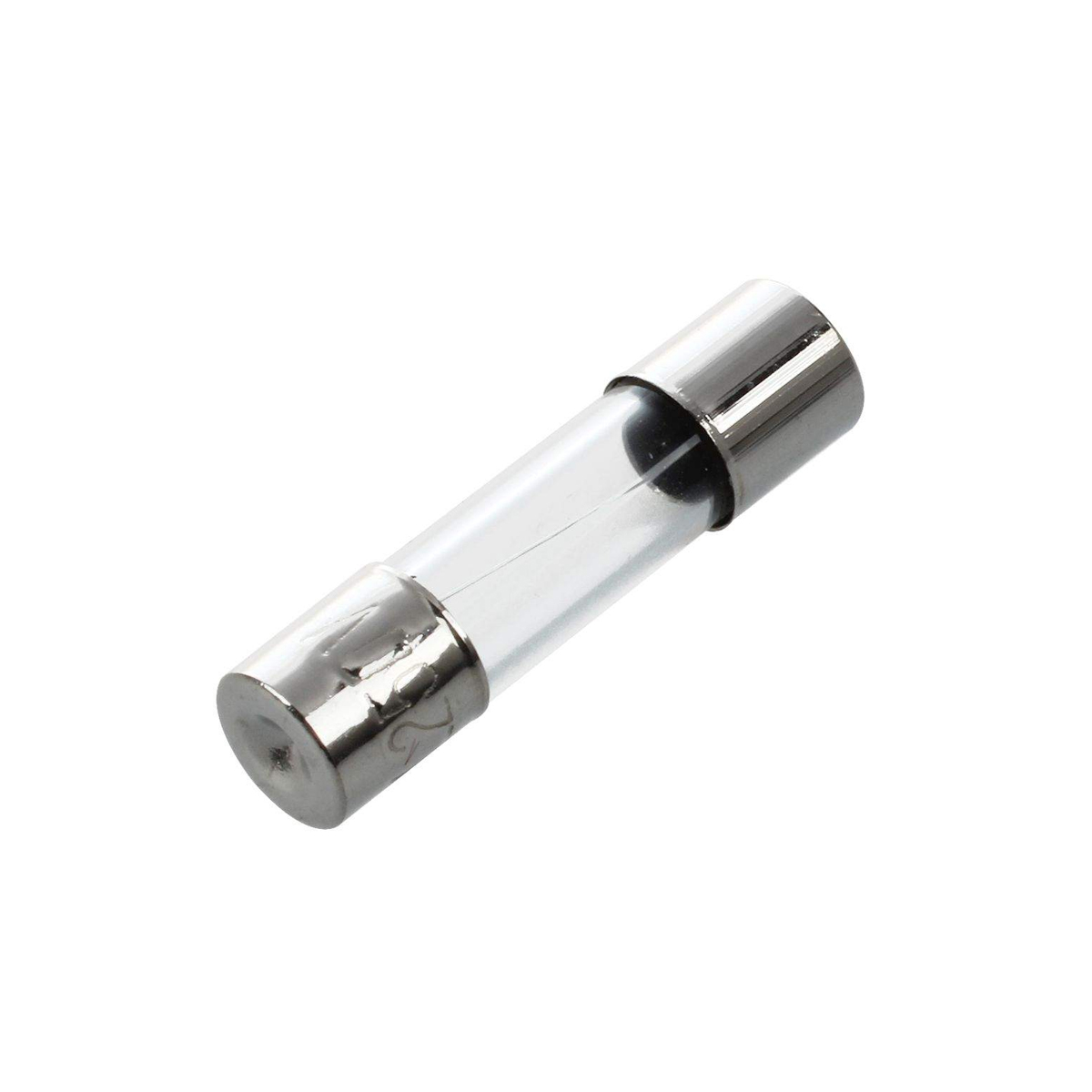

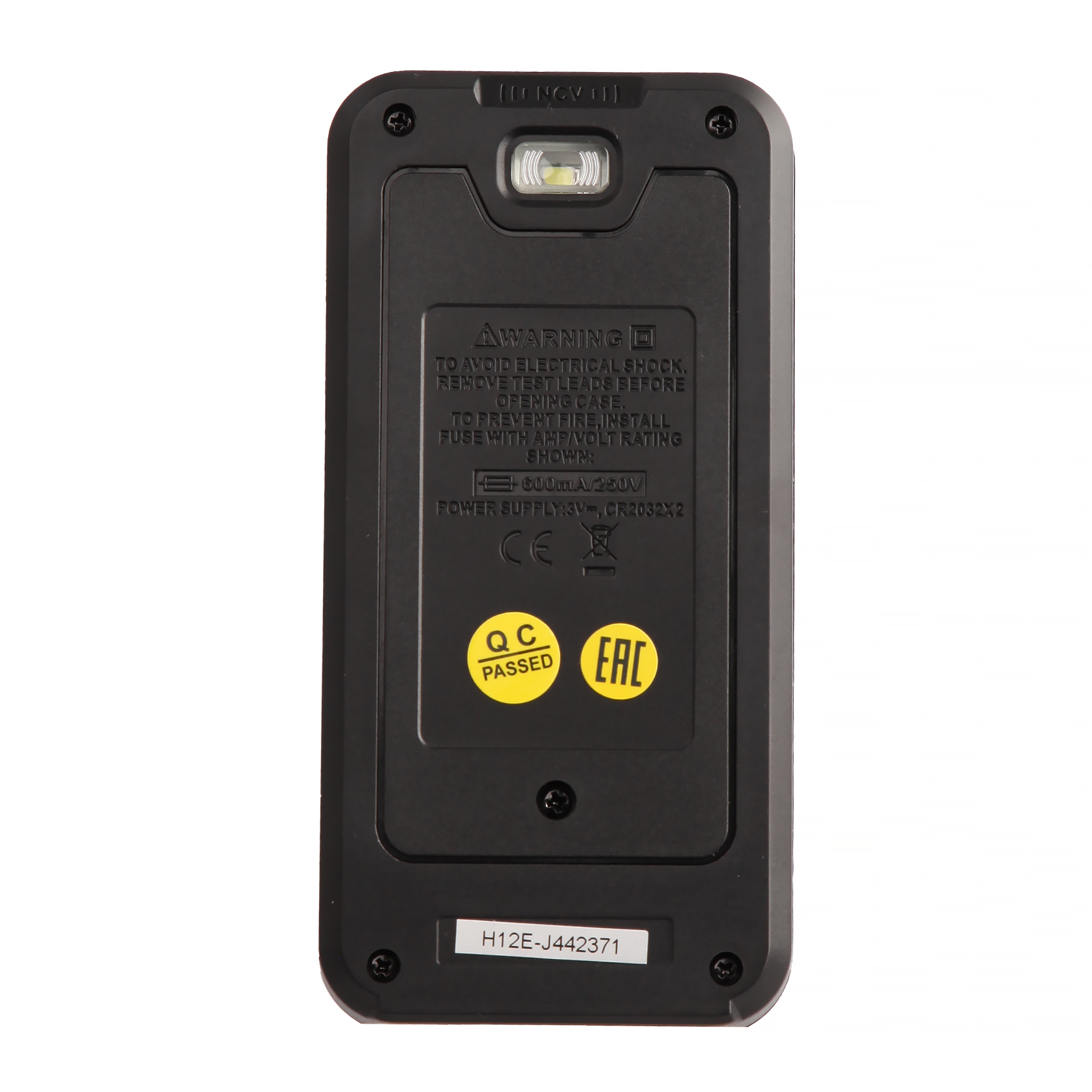

• запасной предохранитель токового входа 600 мА / 250 В — один уже лежит в комплекте;
• батарейки CR2032 3 В — вторая пара идёт в комплекте про запас.

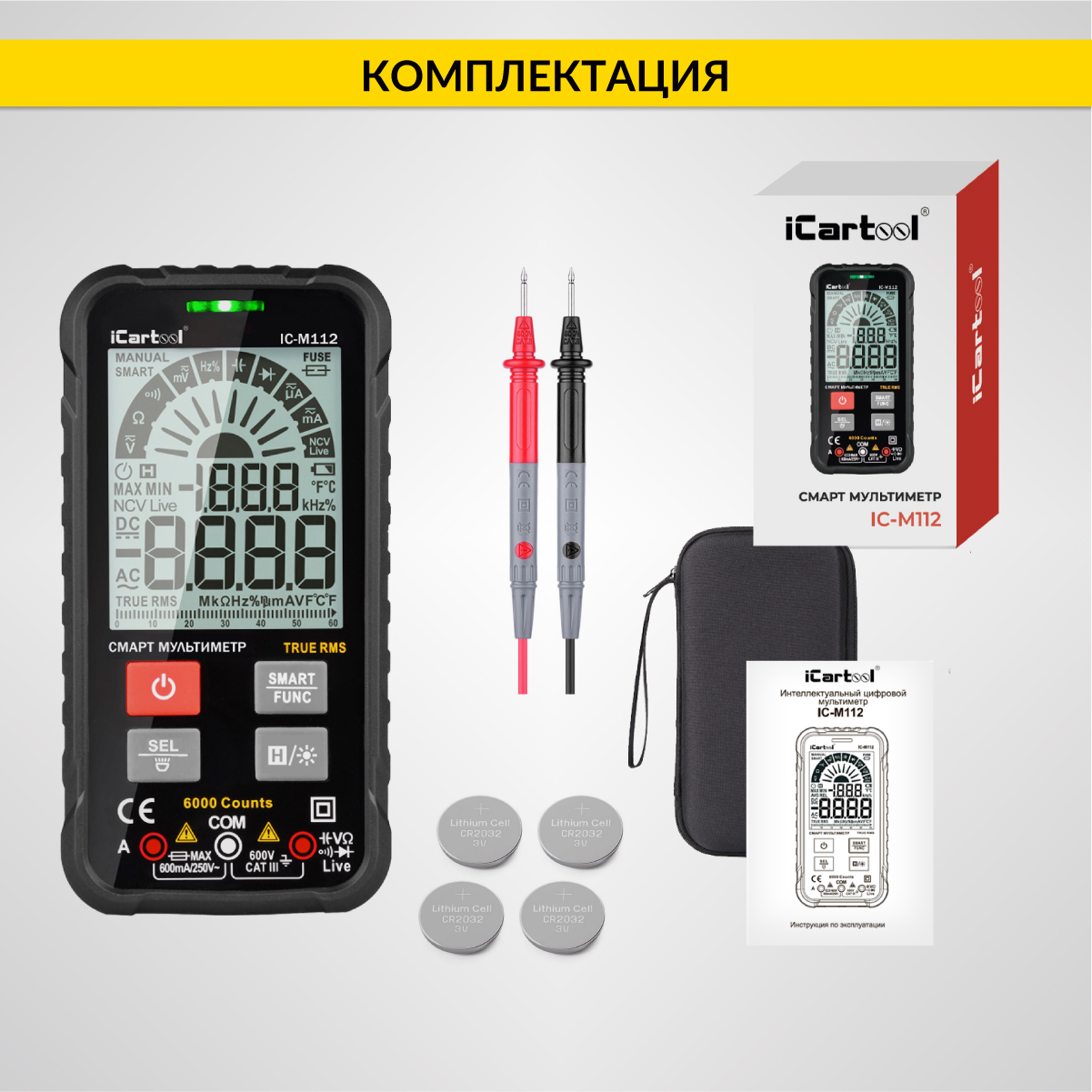

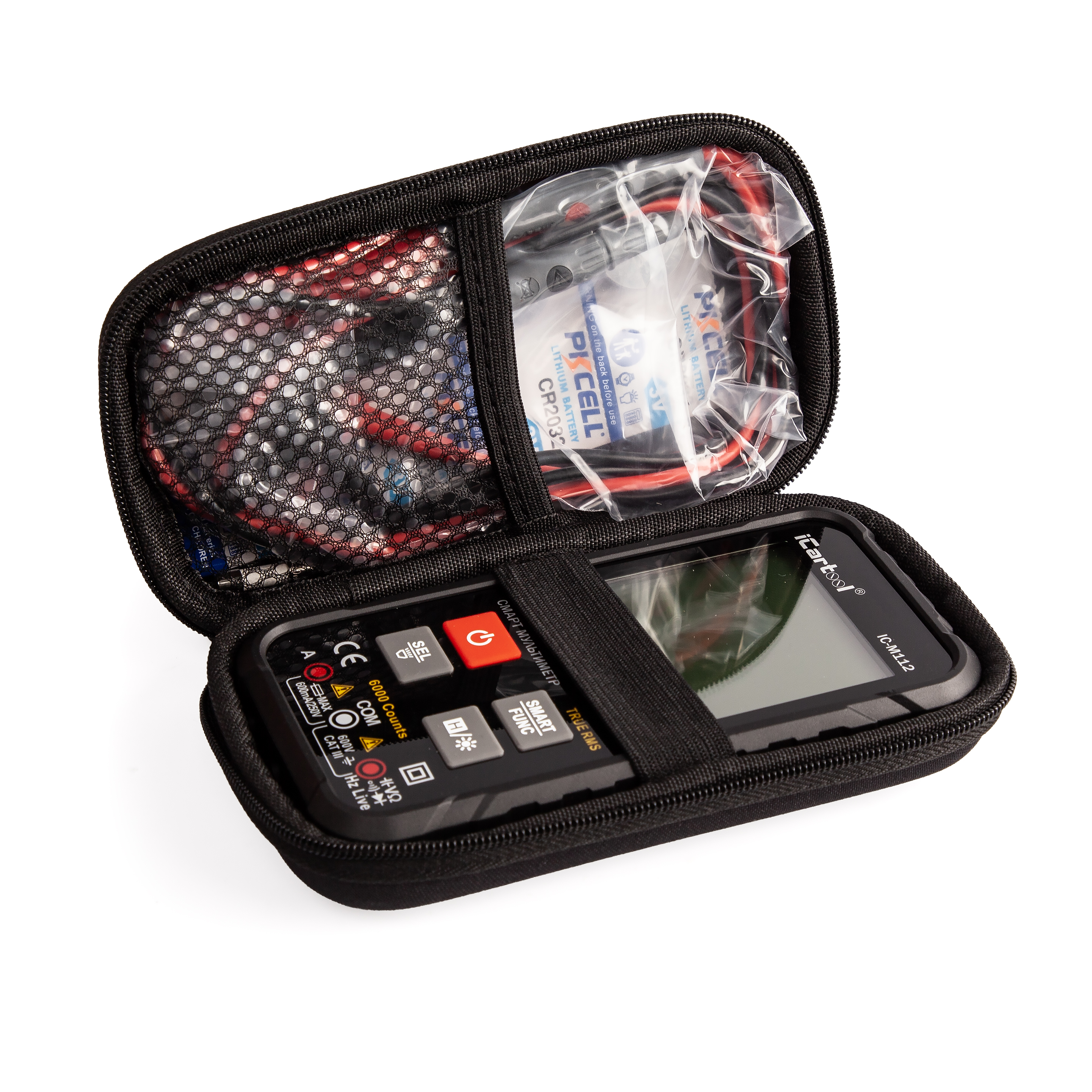

Комплект поставки

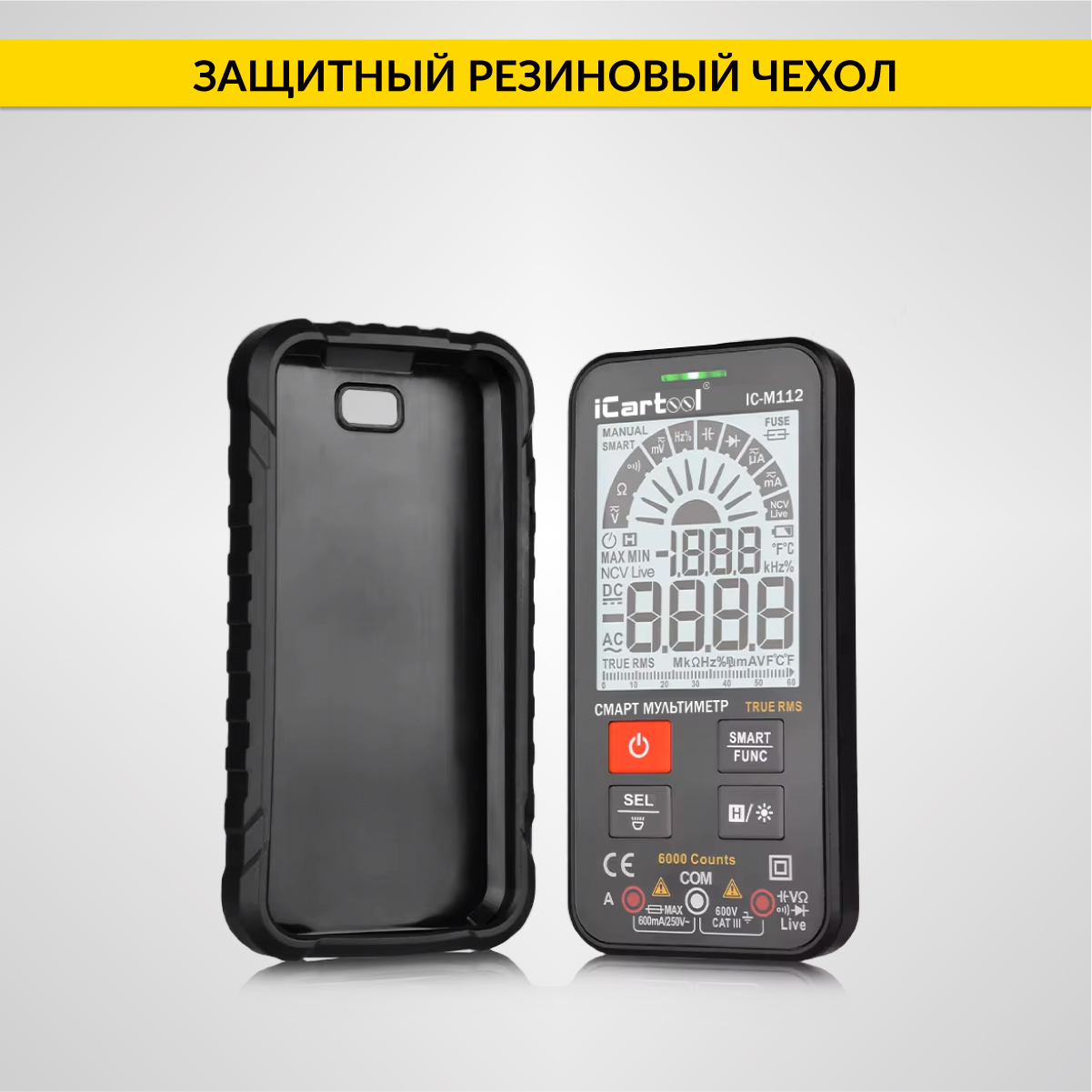

• мультиметр в съёмном резиновом чехле;

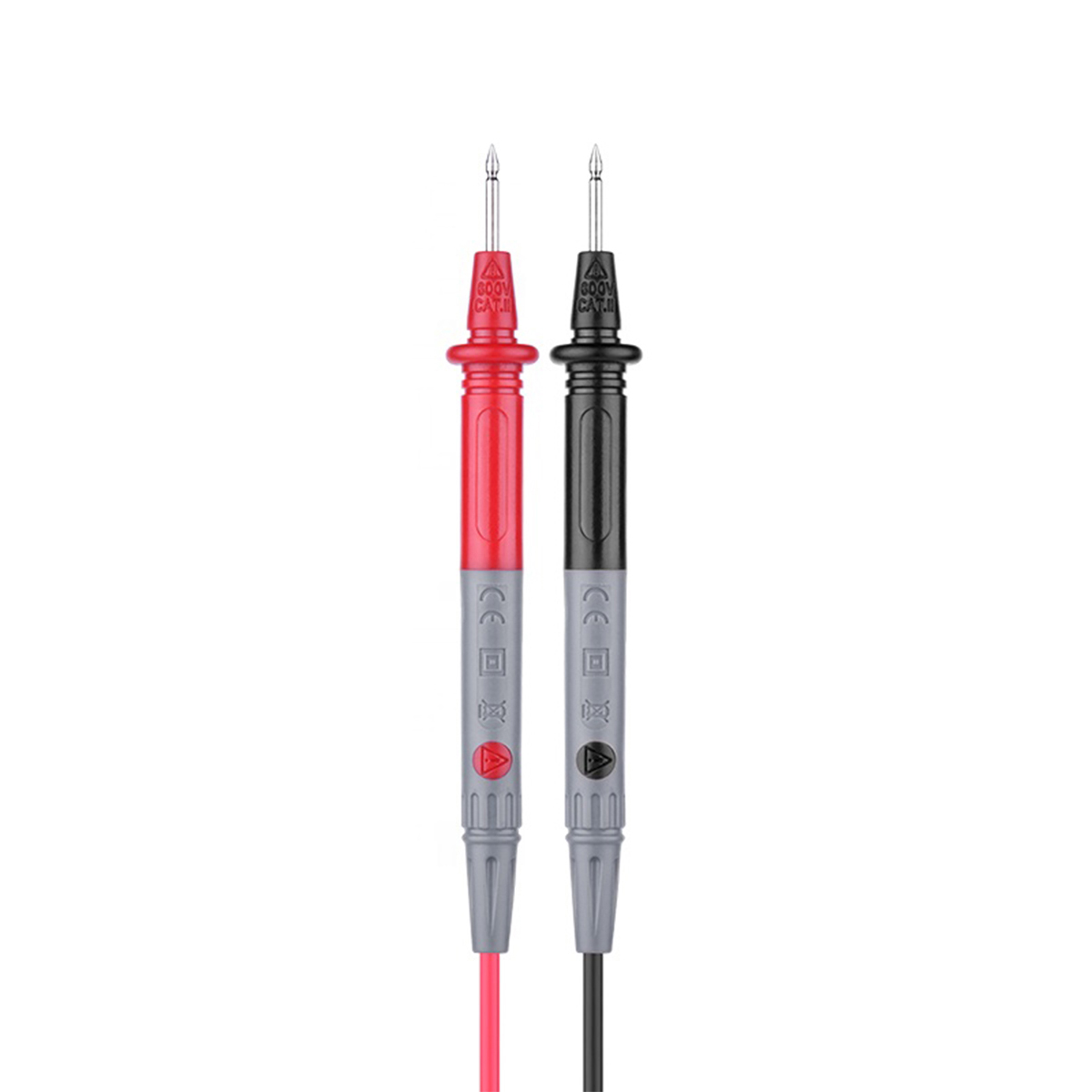

• измерительные щупы;

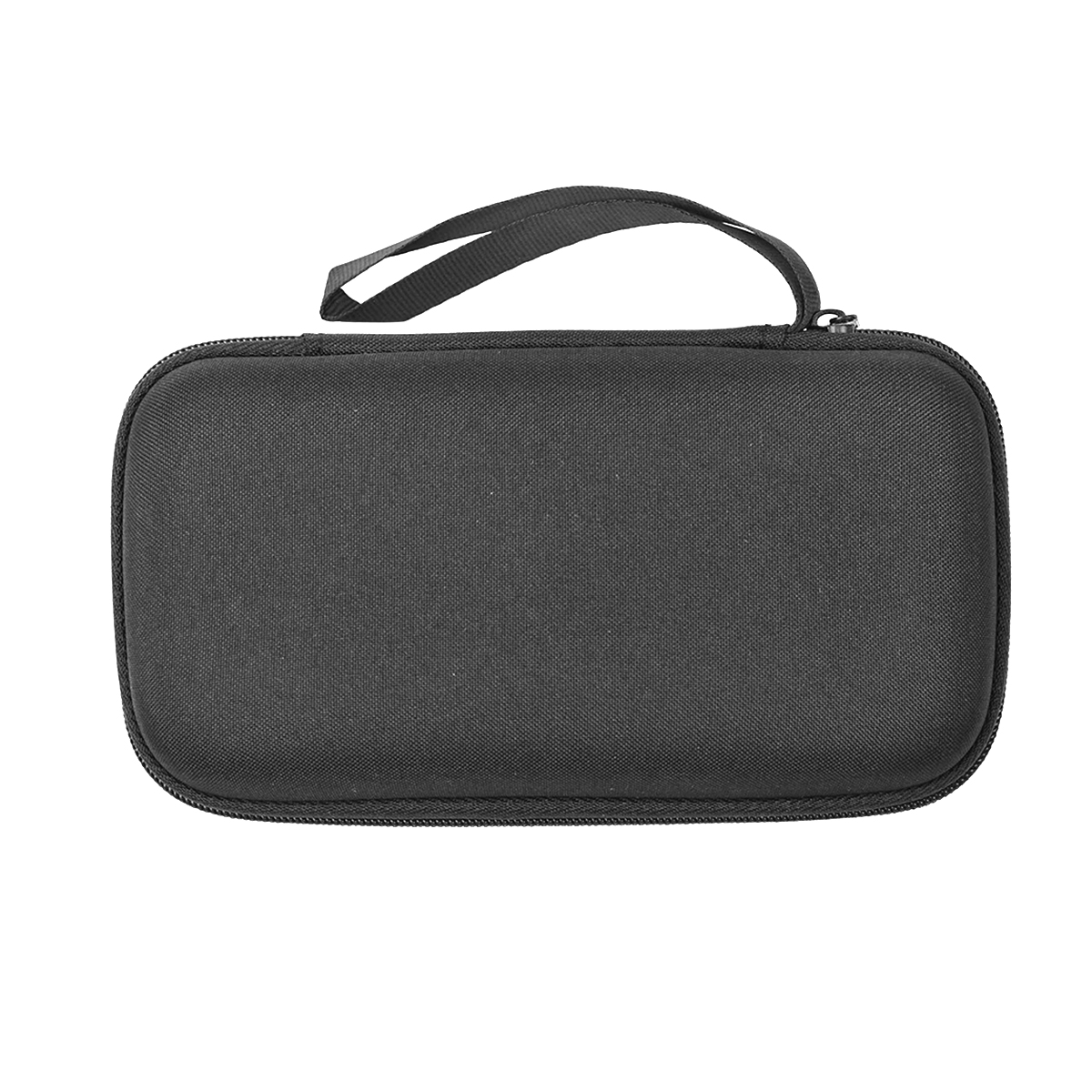

• сумка-кофр;

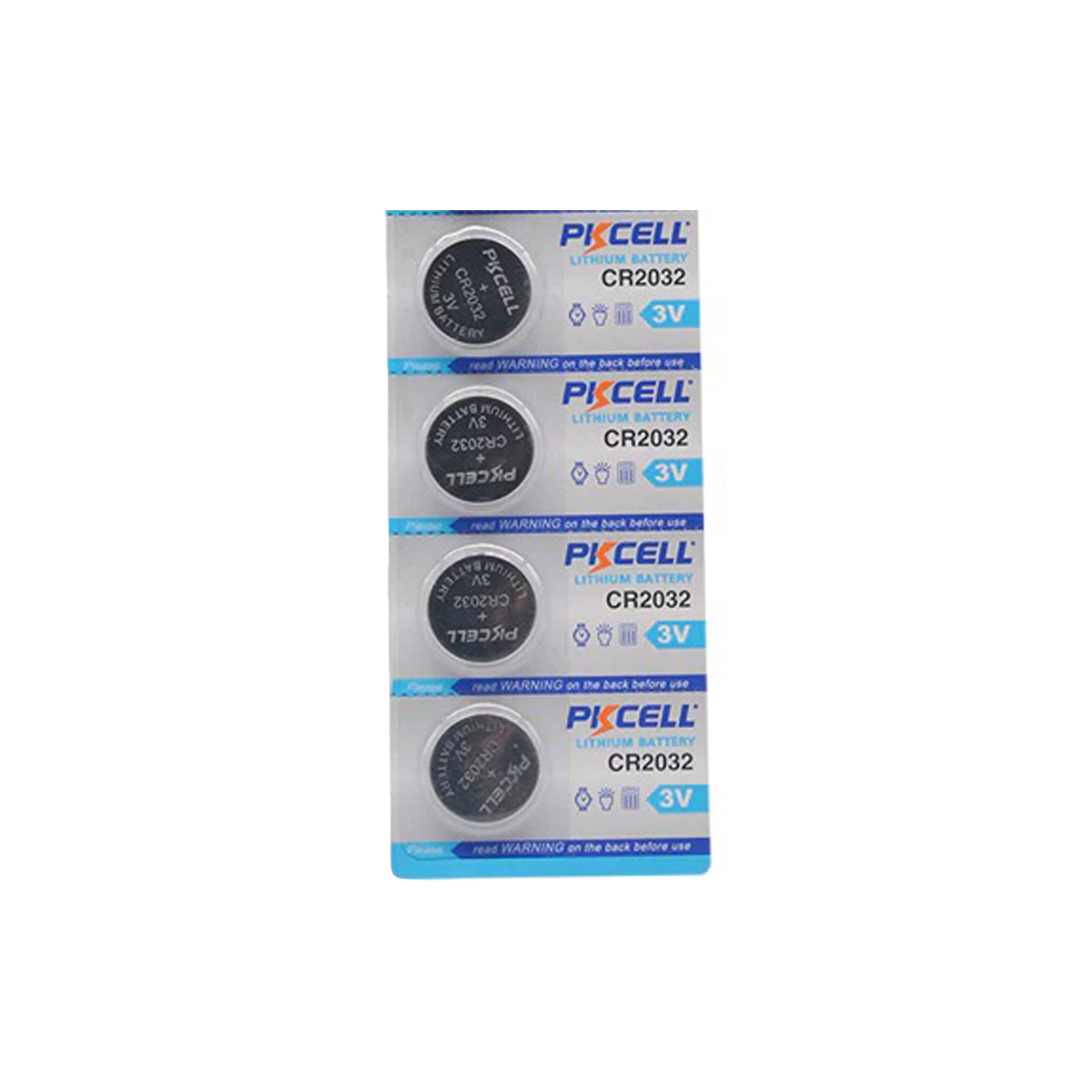

• четыре батарейки CR2032 3 В;
• запасной предохранитель;

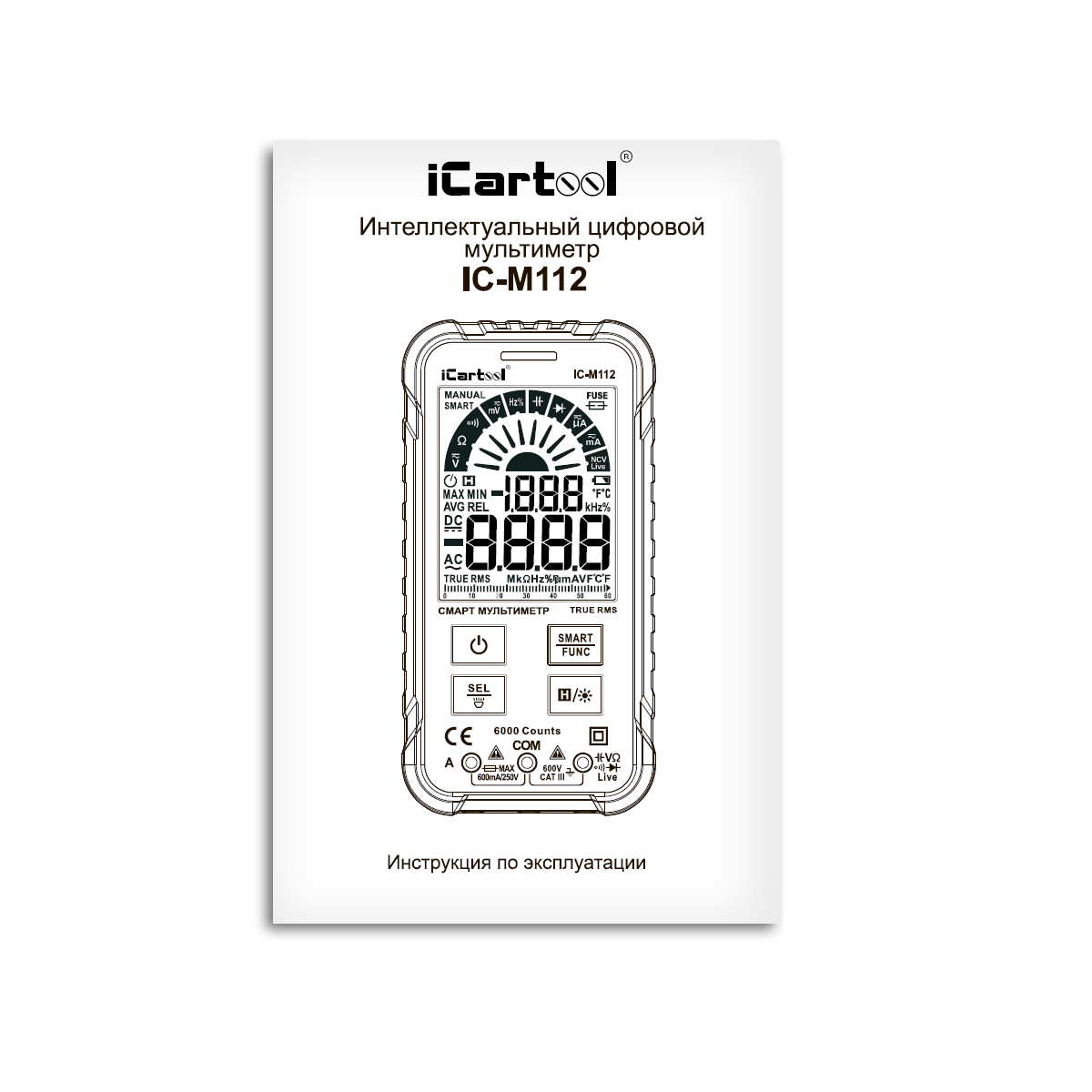

• инструкция.

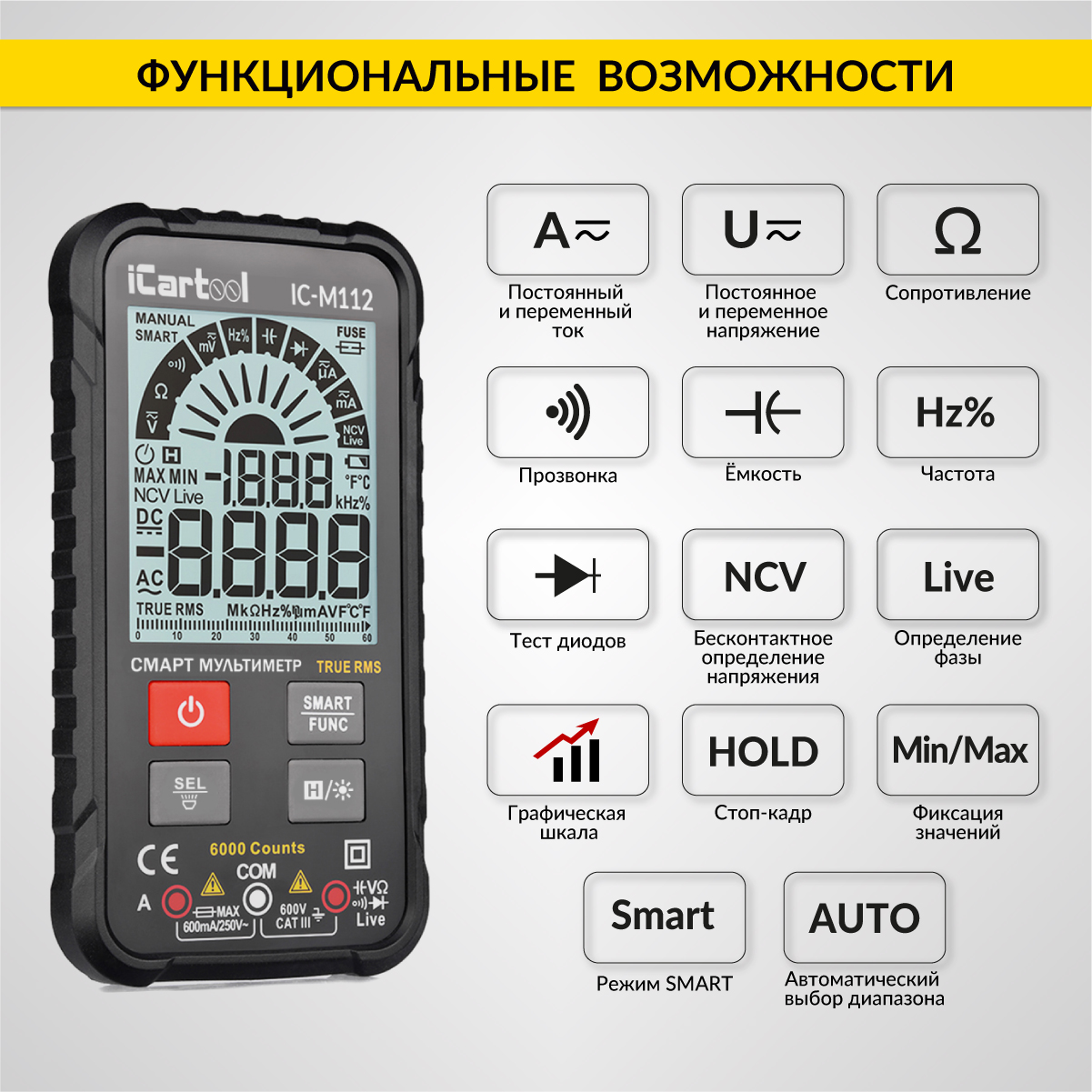

Что измеряет

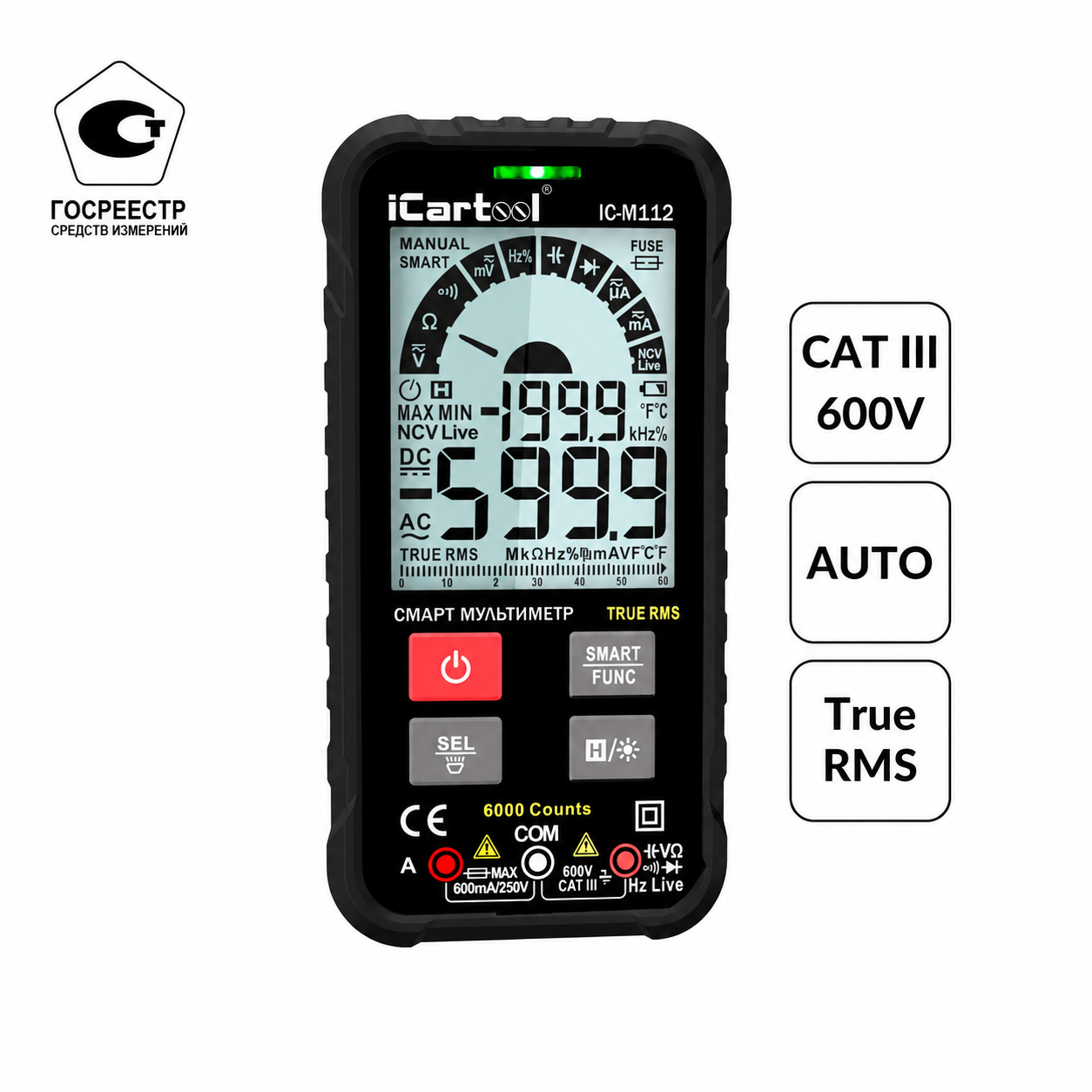

Мультиметр внесен в ГОСРЕЕСТР измерительных средств !!! Мультиметр цифровой iCartool IC-M112 прошел испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99153-26).

Сравнительные характеристики мультиметров iCartool

Наименование	Смарт мультиметр цифровой iCartool IC-M113 2 490 ₽ В корзину	Смарт мультиметр цифровой iCartool IC-M112 3 490 ₽ 2 990 ₽ В корзину	Профессиональный смарт мультиметр цифровой True RMS, 10 000 отсчётов, CATIII 1000В / CATIV 600В на аккумуляторе iCartool IC-M116 5 590 ₽ В корзину	Смарт мультиметр цифровой True RMS, 6000 отсчётов, CATIII 600В на аккумуляторе iCartool IC-M117 4 390 ₽ В корзину
Режим Smart	+	+	+	+
Измерение TrueRMS	+	+	+, 40 Гц – 1 кГц	+, 40 Гц – 1 кГц
Постоянное/переменное напряжение	+	+	+	+
Постоянный ток		+	+	+
Переменный ток		+	+	+
Сопротивление	+	+	+	+
Определение емкости	+	+	+	+
Измерение частоты	+	+	+	+
Прозвонка	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Звуковая индикация
Диодный тест	+	+	+	+
Live тест	+	+	+	+
Бесконтактный поиск напряжения NCV	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Звуковая индикация
Измерение температуры			+	+
Стоп-кадр HOLD	+	+	+	+
Сохранение MAX значения		+	+	+
Сохранение MIN значения		+	+	+
Аналоговая шкала	+	+	+, 50 сегментов	+
Подсветка дисплея	+	+
Подсветка гнезд щупов			+	+
Автовыключение	через 15 мин, отключается	+	+	через 15 мин, отключается
Индикатор разряженной батареи	+	+	+	+
Фонарик	+	+	+	+
Технические характеристики
Материал корпуса	АБС-пластик	АБС-пластик, съёмный резиновый чехол	АБС-пластик, прорезиненное покрытие, подставка	АБС-пластик, резиновый чехол
Дисплей	ЖК-дисплей с подсветкой	ЖК-дисплей с подсветкой	ЖК цветной,  VA	ЖК цветной,  VA
Разрядность шкалы	4000 отсчетов	6000 отсчетов	10 000 отсчетов, макс. показание 9999	6000 отсчетов
Выбор пределов	автоматический	автоматический	автоматический и ручной (RANGE)	автоматический
Размер экрана	42*48 мм	50,8*40,6 мм	52*72 мм	62*122 мм
Рейтинг безопасности	CAT III 600 V, двойная изоляция; IEC 61010-1	CAT III 600 V; EN61010-2-030, EN61010-2-033, EN61326-1	CAT III 1000 V, CAT IV 600 V; EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1	CAT III 600 V
Время выборки	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду
Постоянное напряжение	400 мВ/4 В/40 В/400 В/600 В ±(0.5% + 3)	60 мВ/600 мВ/6 В/60 В/600 В ±(0.5% + 3)	99.99 мВ/999.9 мВ/9.999 В/99.99 В/999.9 В ±(0.5% + 3)	600 мВ/6 В/60 В/600 В ±(0.5% + 3)
Переменное напряжение	4 В/40 В/400 В/600 В ±(0.8% + 3)	60 мВ/600 мВ/6 В/60 В/600 В ±(1% + 3)	99.99 мВ/999.9 мВ/9.999 В/99.99 В/750 В ±(0.8% + 3)	600 мВ/6 В/60 В/600 В ±(0,8% + 3)
Постоянный ток		6000 мкА/60 мА/600 мА ±(1.2% + 5)	9.999 мА/99.99 мА/600 мА: ±(0,8% + 3) 9.999 А ±(1,2% + 3)	600 мА/6 А ±(1.2% + 3) 10 А ±(1.8% + 3)
Переменный ток		6000 мкА/60 мА/600 мА ±(1.5% + 5)	9.999 мА/99.99 мА/600 мА ±(0.8% + 3) 9.999 А ±(1,2% + 3)	600 мА/6 А ±(1.2% + 3) 10 А ±(1.8% + 3)
Сопротивление	400 Ом/4 кОм/40 кОм/400 кОм/4 МОм  ±(1.0% + 5)  40 МОм ±(1.5% + 10)	600 Ом/6 кОм/60 кОм/600 кОм ±(1.0% + 5) 6 МОм/60 МОм ±(1.0% + 5)	999.9 Ом/9.999 кОм/99.99 кОм/999.9 кОм/9.999 МОм ±(1.0% + 5) 99.99 МОм ±(2.0% + 10)	600 Ом/6 кОм/60 кОм/600 кОм/6 МОм ±(1.0% + 5) 60 МОм ±(1.5% + 10)
Ёмкость	4 нФ/40 нФ/400 нФ/4 мкФ/40 мкФ/400 мкФ/4 мФ ±(4.0% + 5)	6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ ±(4.0% + 5) 6 мФ/60 мФ ±(4.0% + 5)	9.999 нФ/99.99 нФ/999.9 нФ/9.999 мкФ/99.99 мкФ/999.9 мкФ ±(4.0% + 3) 9.999 мФ/99.99 мФ ±(5.0% + 5)	6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ/6 мФ/60 мФ от ±(4,0% + 5) до ±(5,0% + 5)
Частота	4 Гц//40 Гц/400 Гц/4 кГц/40 кГц/400 кГц/4 МГц  ±(1.0% + 3)	10 Гц/100 Гц/1000 Гц/10 кГц/100 кГц/1000 кГц/10 МГц  ±(1.0% + 5)	99.99 Гц/999.9 Гц/9.999 кГц/99.99 кГц/999.9 кГц/9.999  МГц  ±(1.0% + 3)	60 Гц/600 Гц/6 кГц/60 кГц/600 кГц/6 МГц/10 МГц  ±(1.0% + 3)
Коэффициент заполнения		1~99% ±(3.0% + 5)	1~99% ±(1.0% + 2)	1~99% ±(1,0% + 2)
Диапазон измерения температуры			-40 °C~1000 °C -40 °F~1832 °F	-40 °C~1000 °C -40 °F~1832 °F
Источник питания	2*1,5В тип AAА	2*3В, тип CR2032	Li-ion 3,7 В, 1200 мАч; зарядка по USB 5 В, 1 А — около 3 ч	Li-ion 3,7 В, 1200 мАч; зарядка по USB 5 В, 1 А — около 3 ч
Рабочая температура	от 0 до +40 °C		от 0 до +40 °C	от 0 до +40 °C
Размер изделия	65x20х125 мм	68x19х133 мм	83x30x167 мм	74x26x146 мм
Вес изделия	130 г	150 г	275 г	220 г
Госреестр СИ	№ 99153-26	№ 99153-26	№ 99153-26	№ 99153-26
Гарантия	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов

Вопросы и ответы

Можно ли измерить ток утечки в машине?

Да, если он не больше 600 мА: пределы 6000 мкА, 60 и 600 мА показывают потребление в спящем режиме.

Подойдёт для ШИМ-сигналов?

Да. Частоту прибор меряет до 10 МГц, коэффициент заполнения — от 1 до 99 %.

Как начать работу?

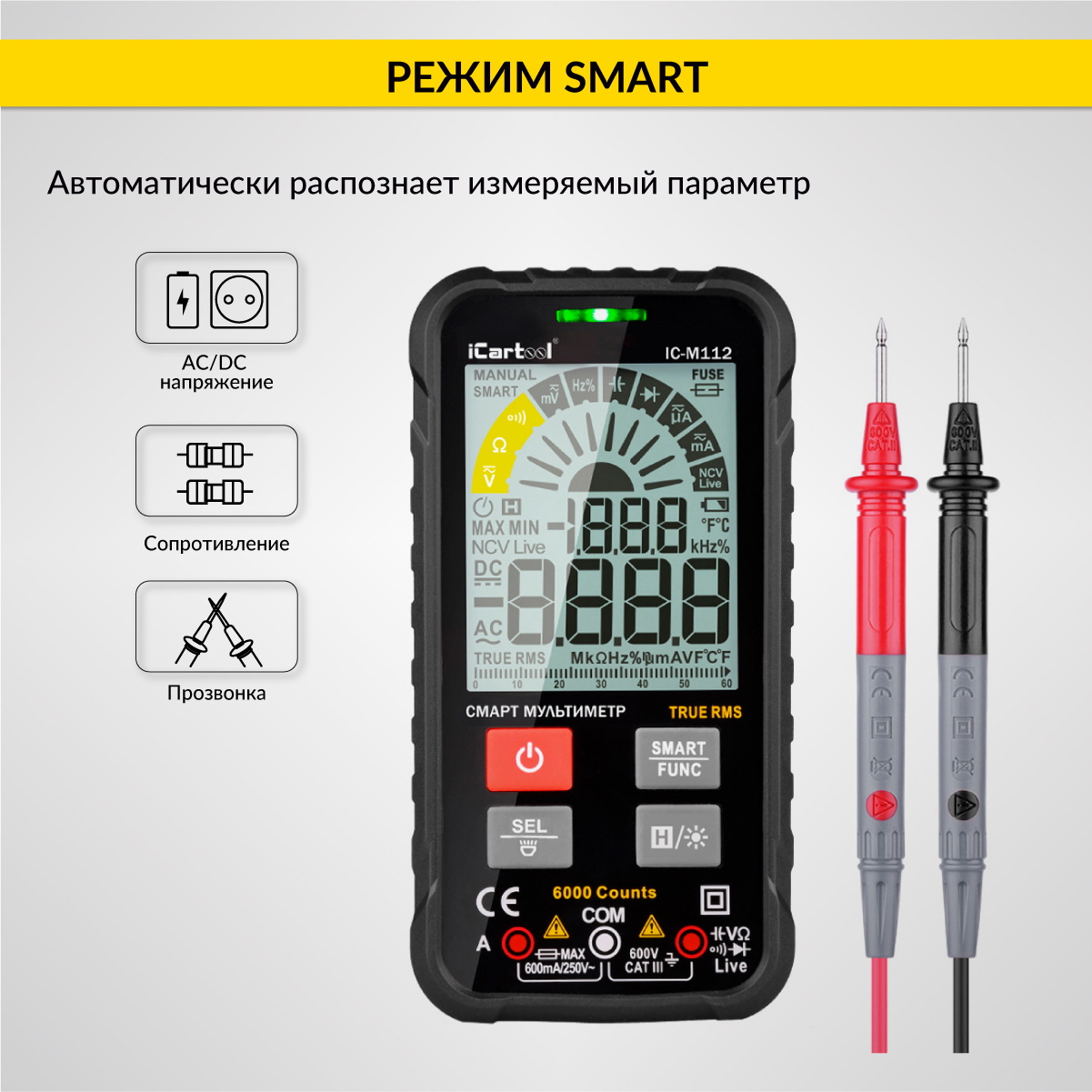

Включите прибор и коснитесь щупами цепи — Smart сам определяет напряжение, сопротивление или прозвонку и выбирает предел. Кнопкой FUNC перебирают ток, ёмкость, частоту и коэффициент заполнения, HOLD фиксирует показание.

Как замерить ток утечки?

Выключите зажигание и потребители, снимите минусовую клемму АКБ. Выберите кнопкой FUNC ток, переставьте красный щуп в токовое гнездо и включите прибор в разрыв — между клеммой провода и «минусом» аккумулятора. Дождитесь, пока блоки уснут, и снимите показание. Токи больше 600 мА этим прибором не меряют.

Как проверить ШИМ?

Включите кнопкой FUNC коэффициент заполнения — долю времени, когда импульс включён, в процентах. Вместе с частотой он показывает, как блок управления регулирует нагрузку.

Как проверить аккумулятор?

Включите прибор и приложите красный щуп к «плюсу», чёрный — к «минусу». Smart сам выводит постоянное напряжение, сравните его с нормой для своей АКБ.

Чем отличается от IC-M113?

IC-M112 меряет постоянный и переменный ток до 600 мА и коэффициент заполнения, у него 6000 отсчётов против 4000 и фиксация MAX/MIN. IC-M113 питается от AAA и ток не измеряет.

Чем отличается от IC-M117?

У IC-M117 ток до 10 А и температура, встроенный аккумулятор 1200 мАч с зарядкой по USB и термопара в комплекте. IC-M112 тоньше и легче: 19 мм и 150 г против 26 мм и 220 г.

Какие нужны батарейки?

Две CR2032 3 В. В комплекте их четыре, вторая пара — запасная.

Какие пределы сопротивления и ёмкости?

Сопротивление — 600 Ом – 60 МОм, ±(1,0% + 5); ёмкость — 6 нФ – 60 мФ, ±(4,0% + 5).

Можно ли работать в щитке?

Да, в пределах CAT III 600 В — сеть здания от этажного щита до розеток; стандарты EN61010-2-030, EN61010-2-033, EN61326-1. Подавать больше 600 В нельзя.

Измеряет ли температуру?

Нет. Температуру и ток до 10 А меряет IC-M117.

Внесён ли в Госреестр СИ?

Да, запись № 99153-26. Прибор поставляется без первичной поверки, межповерочный интервал — 2 года.

Что не покрывает гарантия?

Щупы: это расходный материал.

Какая гарантия?

36 месяцев со дня продажи, кроме щупов. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
