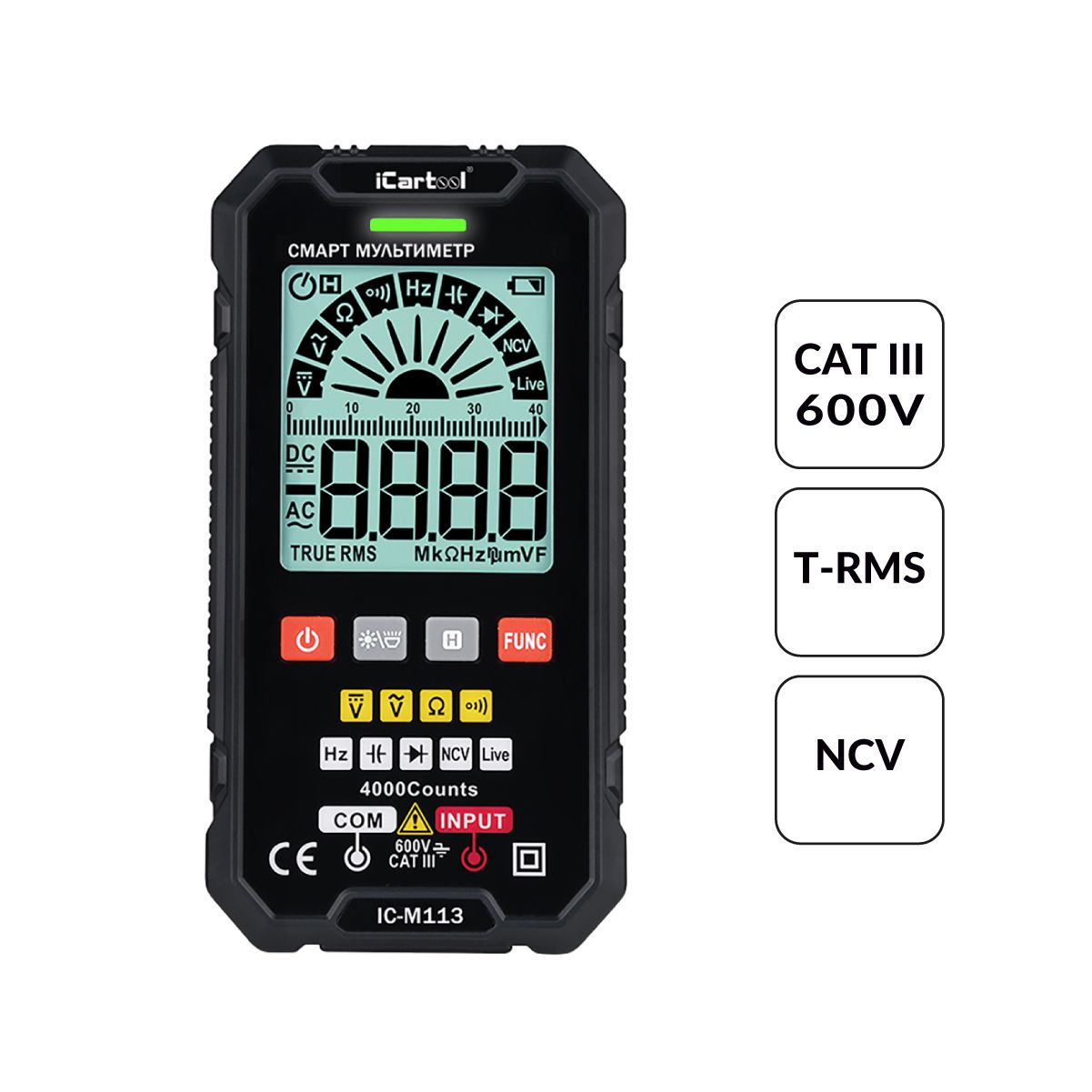

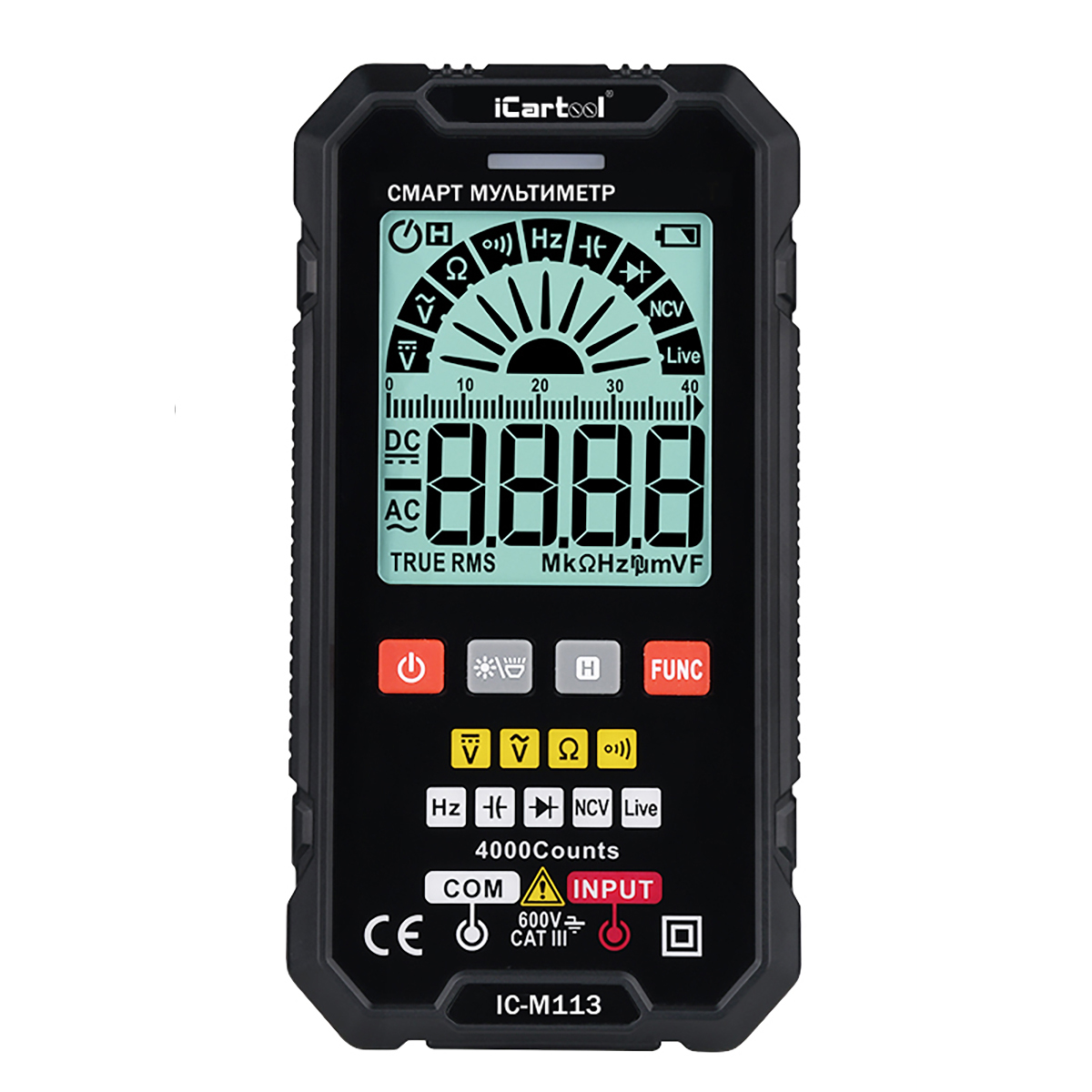

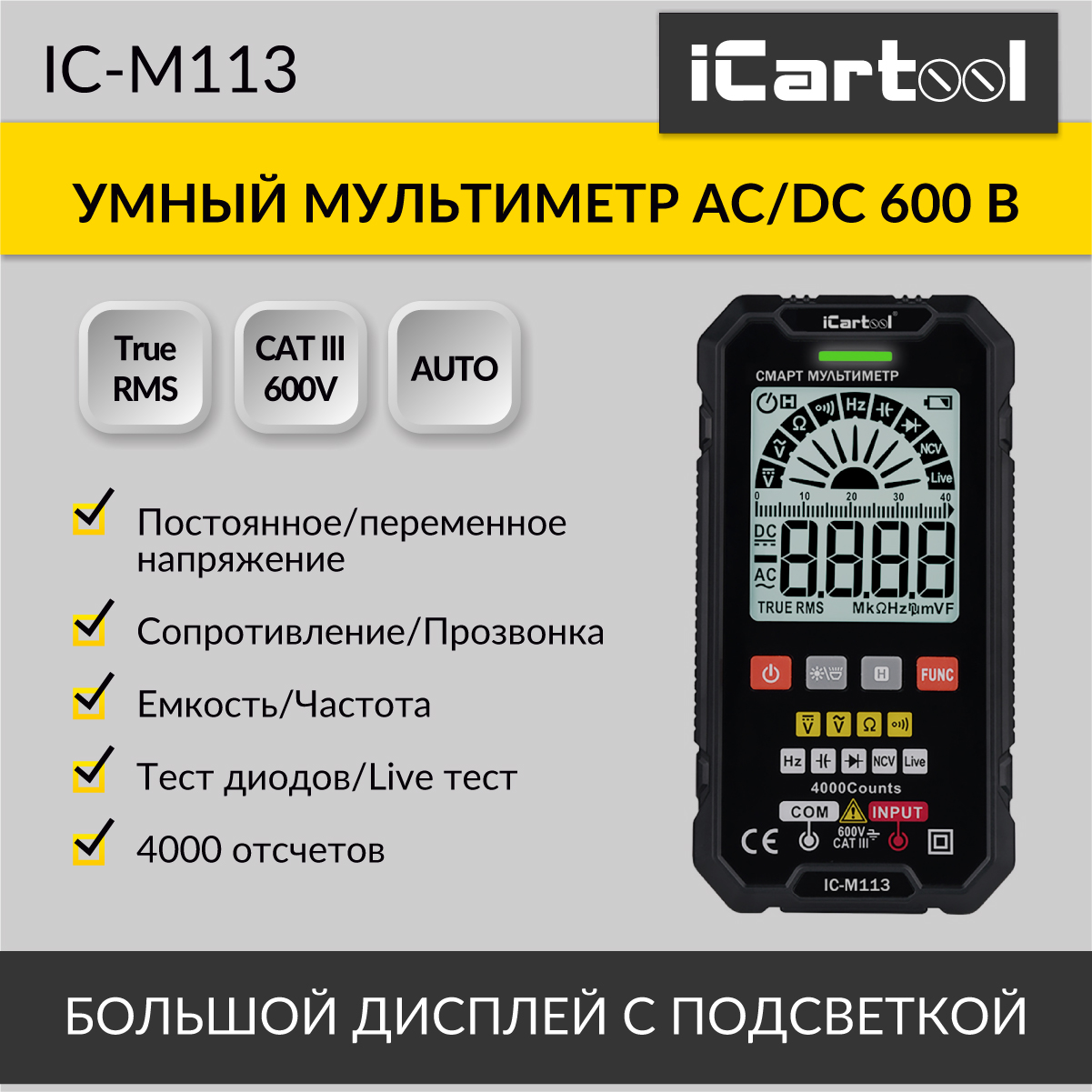

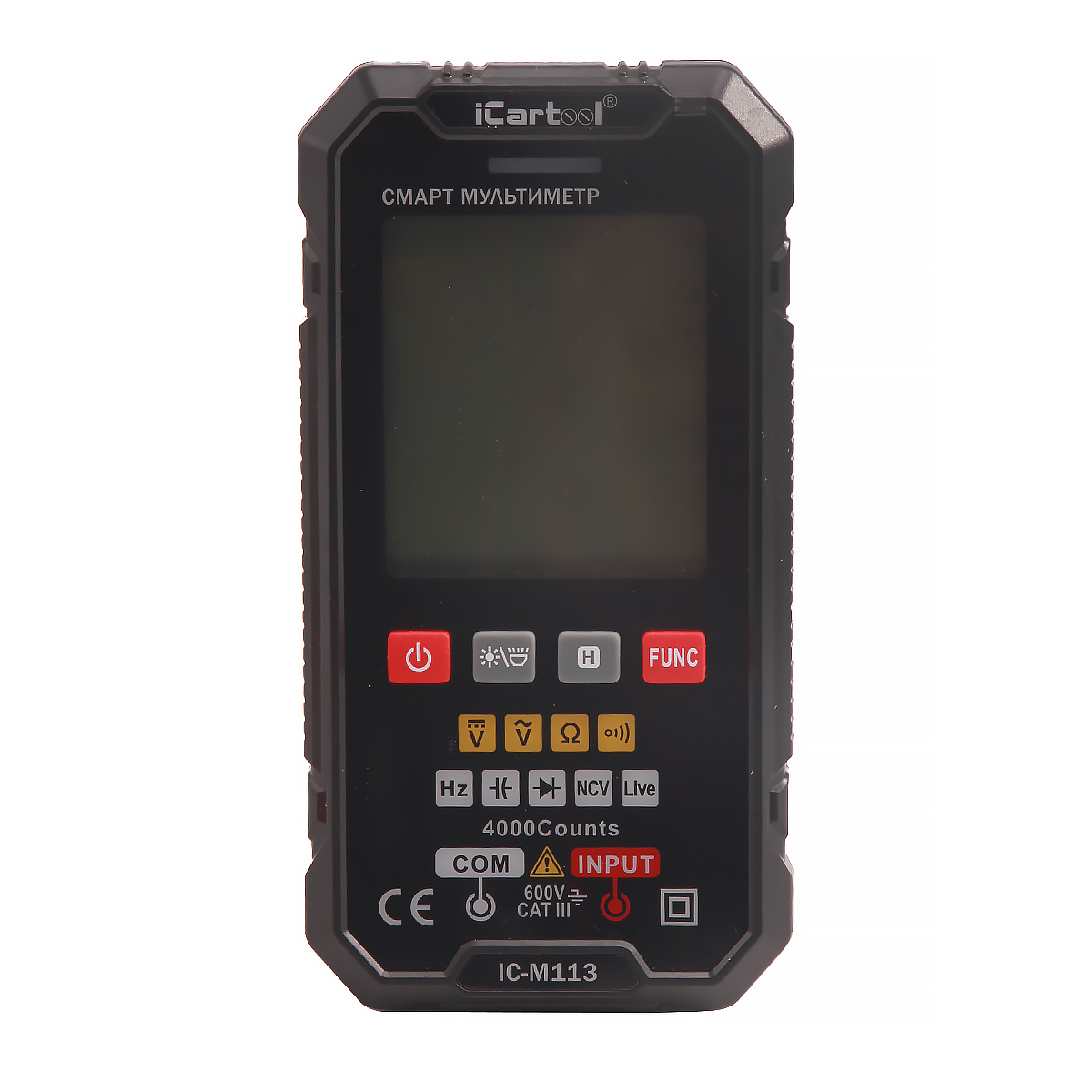

Смарт мультиметр цифровой iCartool IC-M113

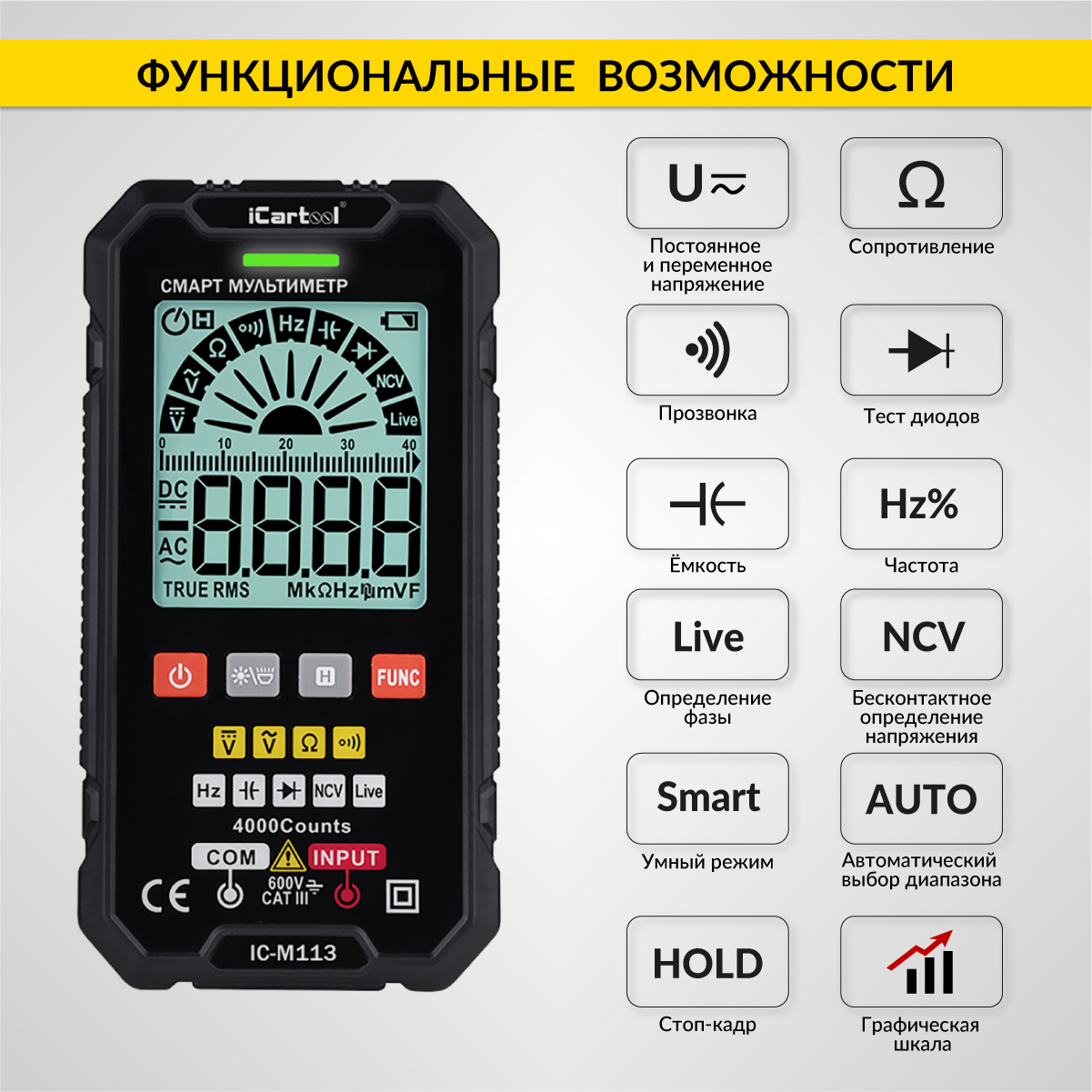

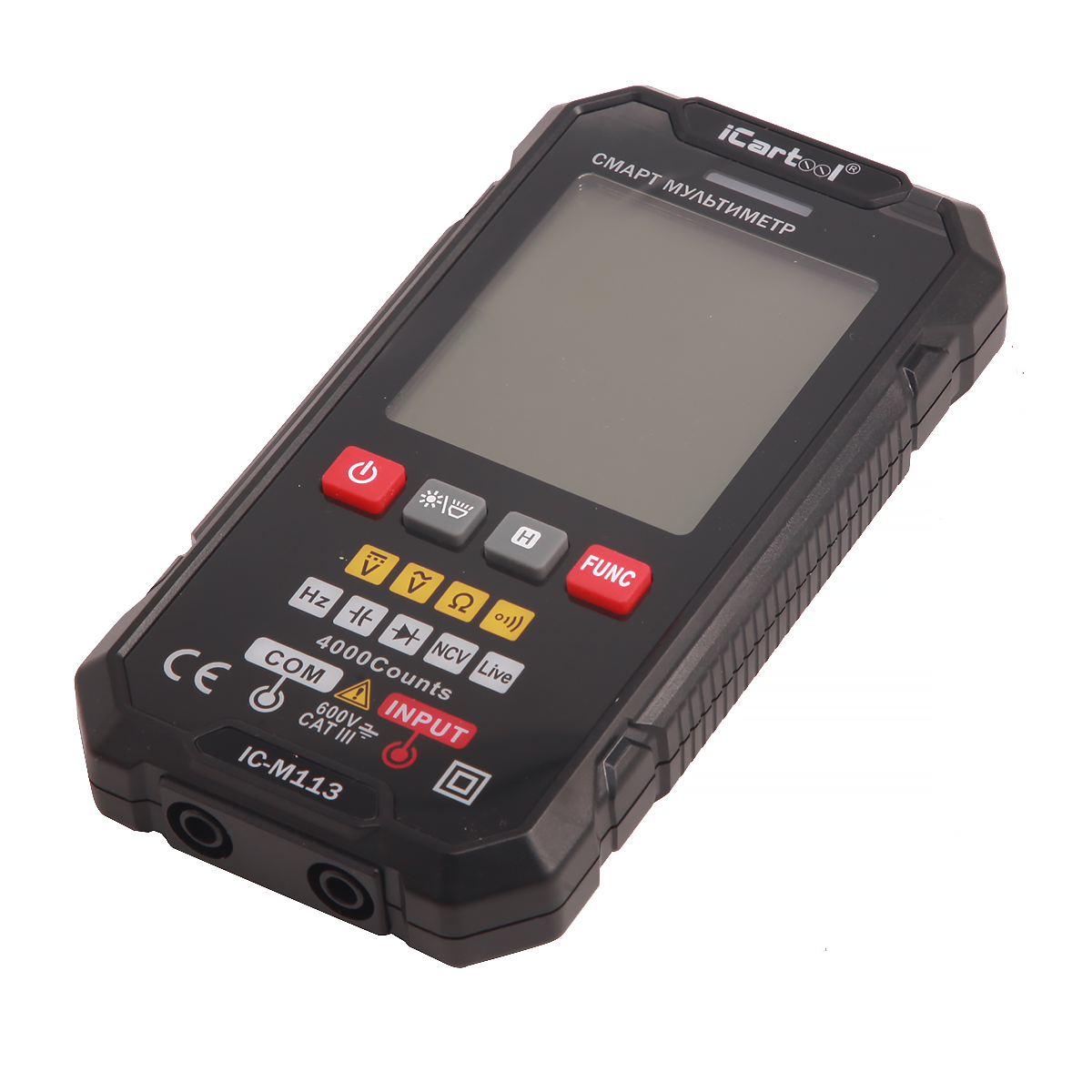

Смарт мультиметр цифровой iCartool IC-M113 — смарт-мультиметр с NCV и True RMS: в режиме Smart сам распознаёт постоянное и переменное напряжение до 600 В, сопротивление и прозвонку, а ёмкость, частоту, тест диодов, LIVE и NCV включают кнопкой FUNC. Категория CAT III 600 В с двойной изоляцией допускает работу в щитке; вес — 130 г, толщина — 20 мм.

Где пригодится

• скрытая проводка и фаза без контакта — например, перед сверлением стены;
• напряжение АКБ и бортовой сети 12 и 24 В, розетки и автоматы;
• прозвонка жгутов и проводки, поиск обрывов;
• сопротивление датчиков и обмоток;
• конденсаторы и частота сигнала — в том числе для радиолюбительских задач.

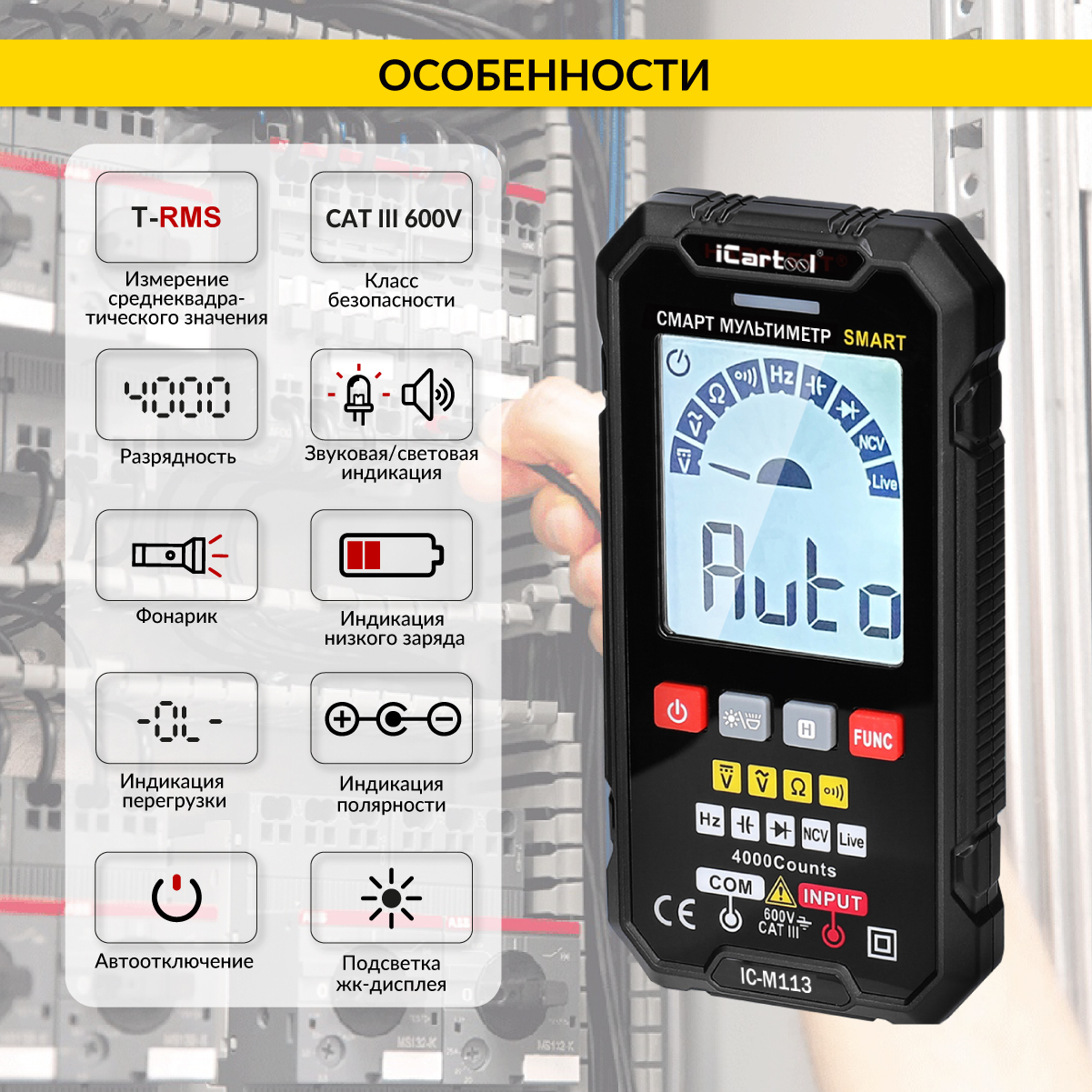

Чем удобна модель

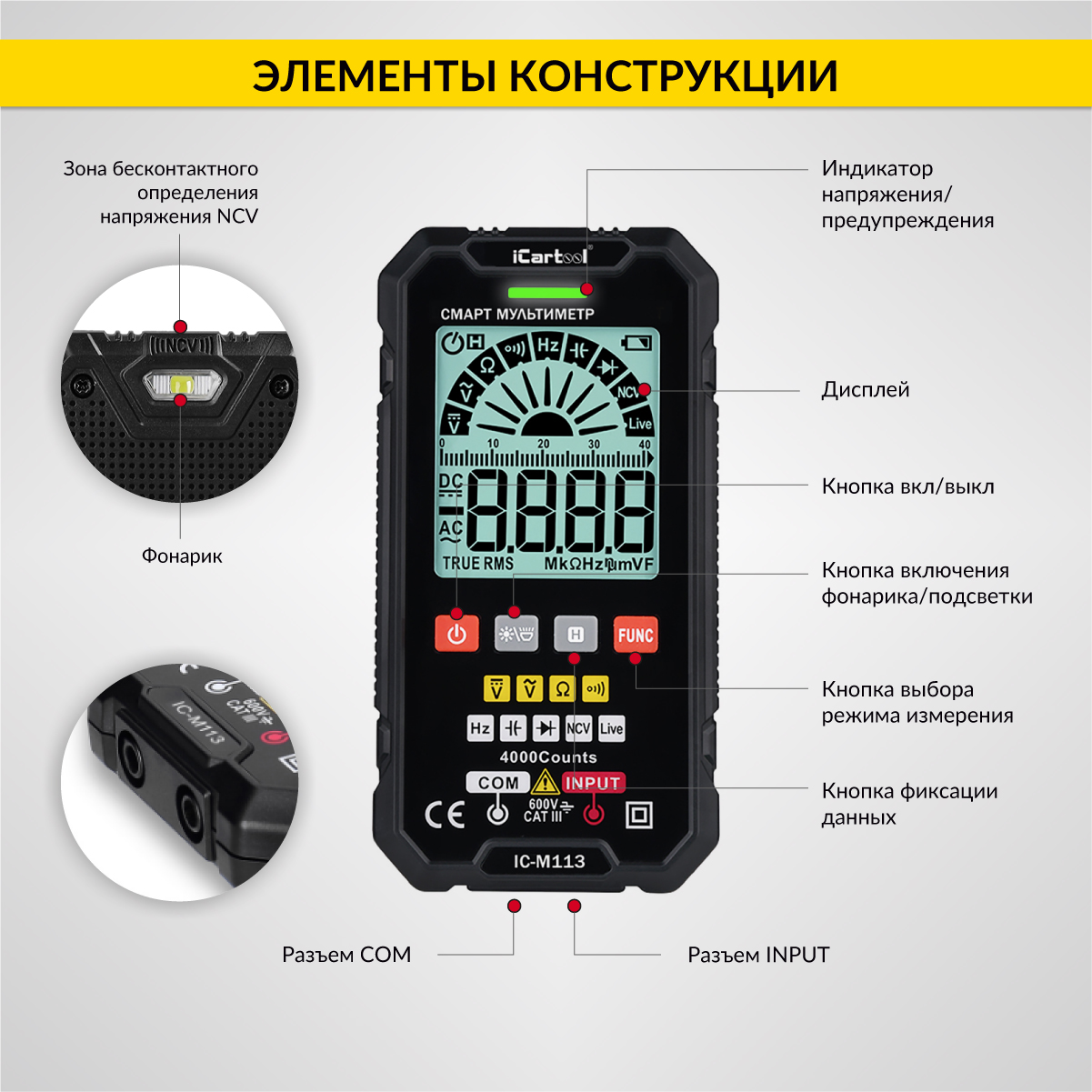

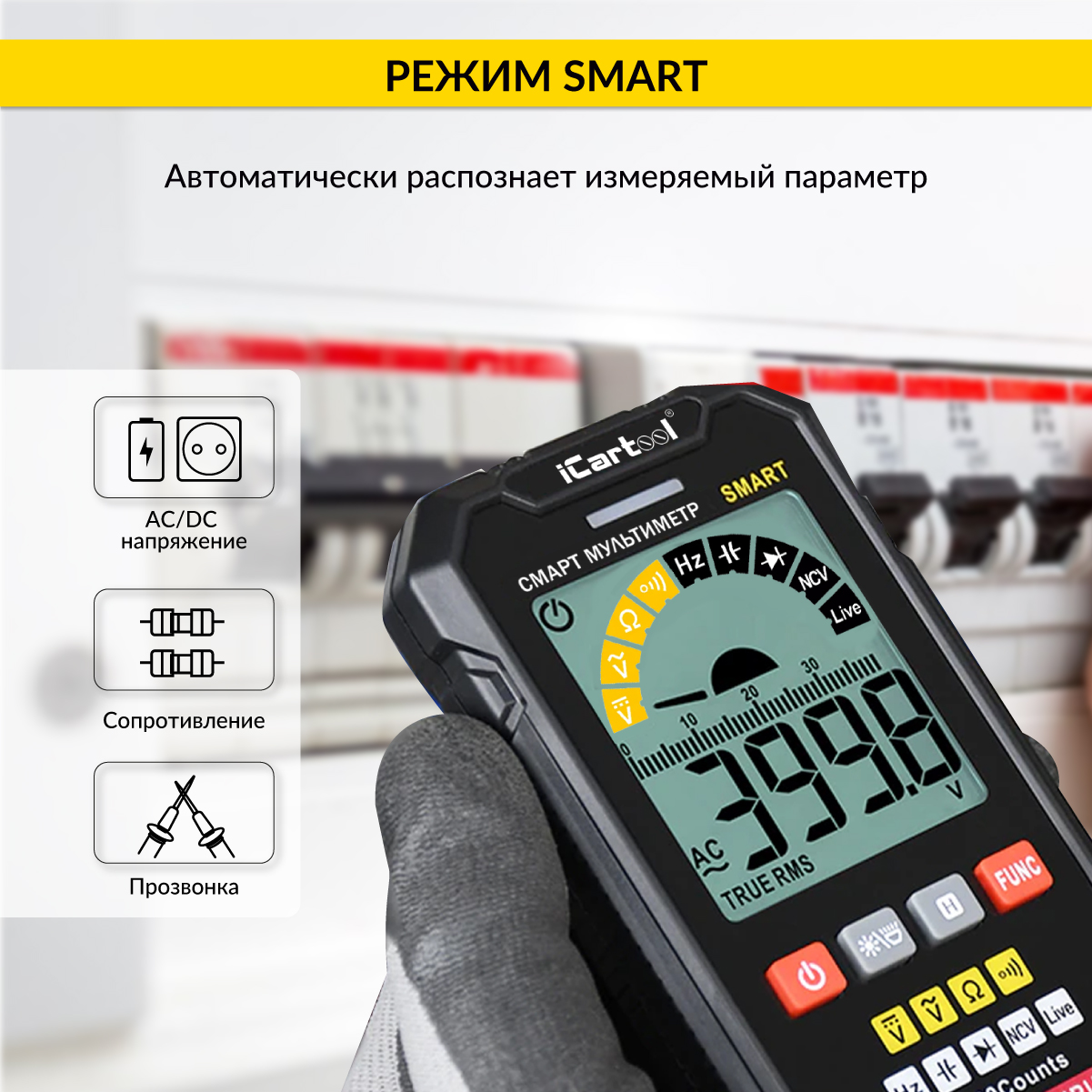

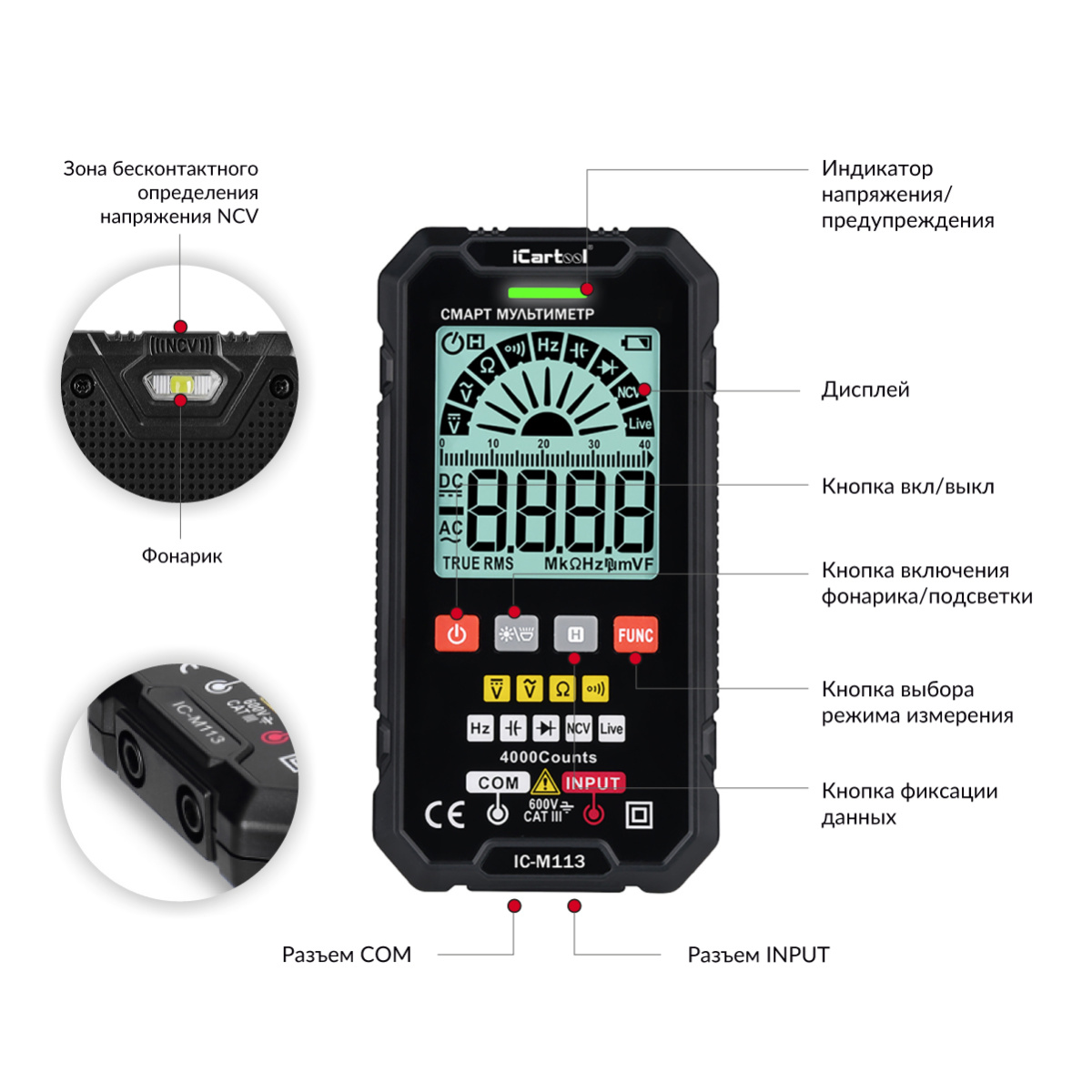

• Smart и одна кнопка FUNC — после включения на экране «Auto», основные замеры идут без переключений, остальное — нажатиями FUNC;
• NCV и LIVE — проводку под напряжением находят без контакта, фазу — касанием одного щупа; звук и свет предупреждают о высоком напряжении;
• True RMS — переменное напряжение 4 / 40 / 400 / 600 В с погрешностью ±(0,8% + 3) верно и при искажённом сигнале; постоянное — от 400 мВ, ±(0,5% + 3);
• ёмкость 4 нФ – 4 мФ, частота 4 Гц – 4 МГц — погрешности ±(4,0% + 5) и ±(1,0% + 3); сопротивление 400 Ом – 4 МОм с ±(1,0% + 5) и 40 МОм с ±(1,5% + 10), прозвонка — сигнал и индикатор ниже 50 Ом;

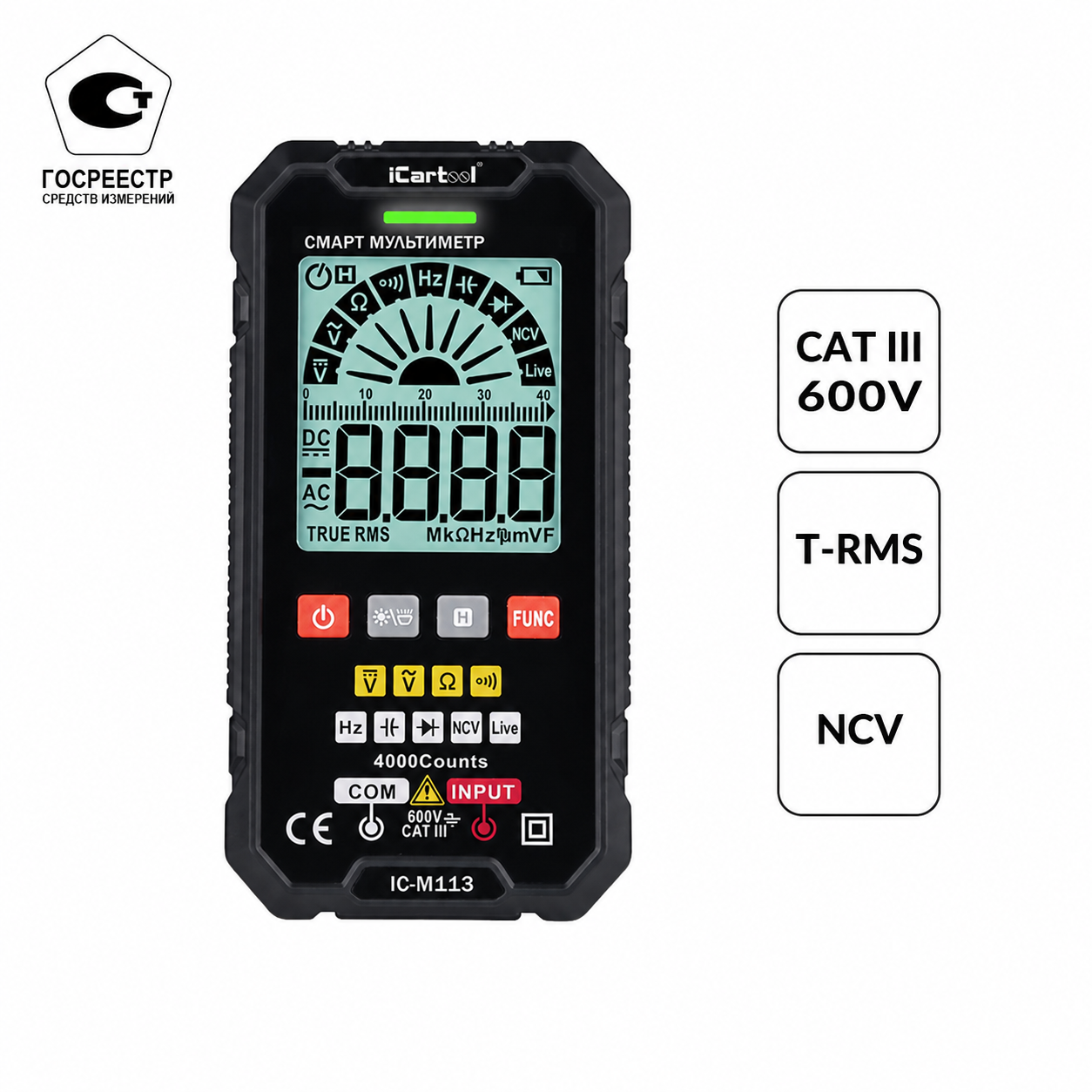

• экран 42 × 48 мм — с подсветкой и аналоговой шкалой, 4000 отсчётов, индикация перегрузки и разряда; фонарик подсвечивает место замера;

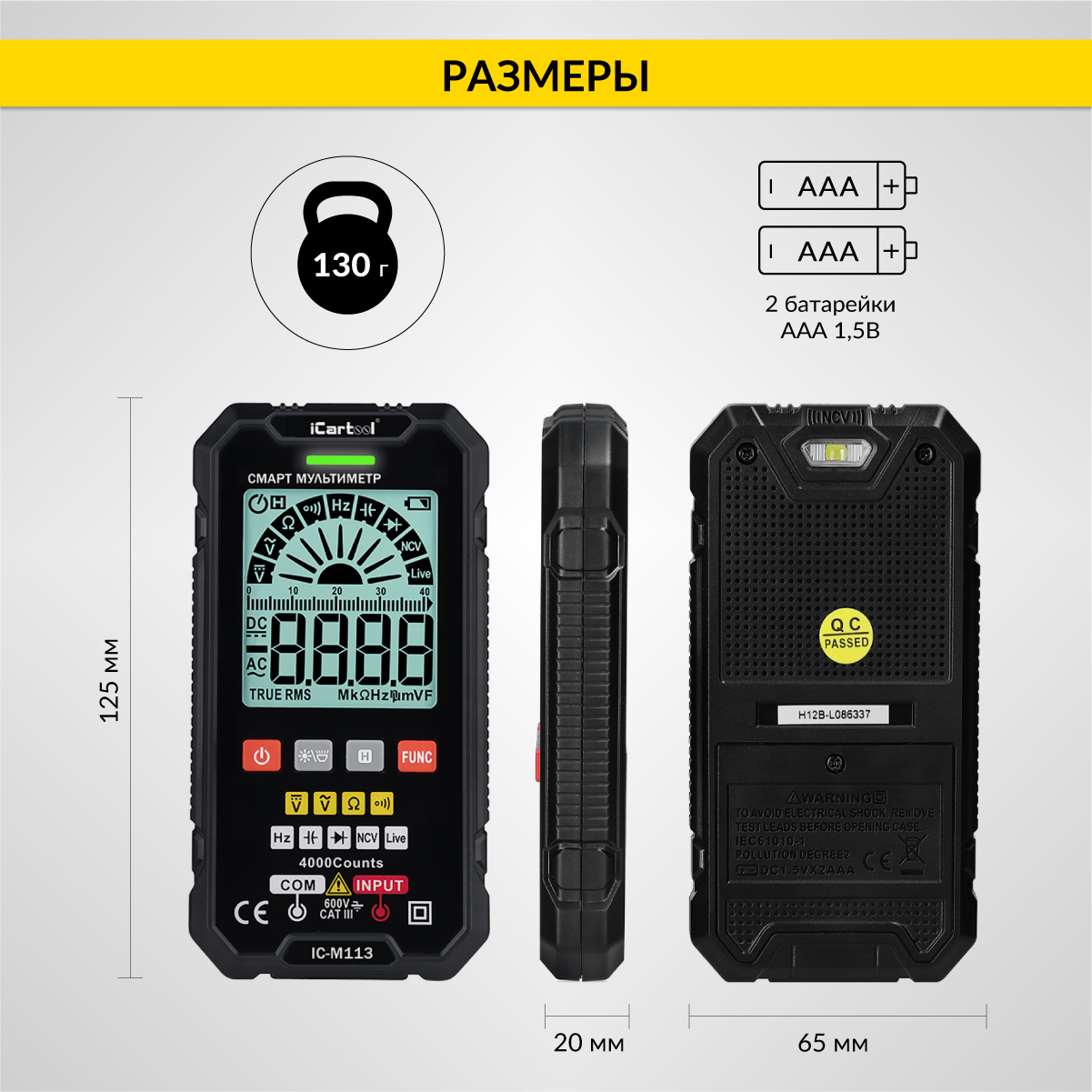

• 65 × 20 × 125 мм, 130 г — помещается в карман; питание — две батарейки AAA 1,5 В, есть автовыключение.

Как выбрать смарт-мультиметр

IC-M113 — середина линейки: Smart, NCV, True RMS и CAT III, но без измерения тока. Ток до 600 мА, коэффициент заполнения и 6000 отсчётов — у IC-M112, ток до 10 А, температура и аккумулятор — у IC-M117. Ручка весом 75 г с цветным экраном, щупом на корпусе и определением порядка фаз, но без NCV — IC-M111. Не путайте с IC-M113C: это другой прибор — классический, с поворотным переключателем, током до 10 А, температурой и 6000 отсчётов.

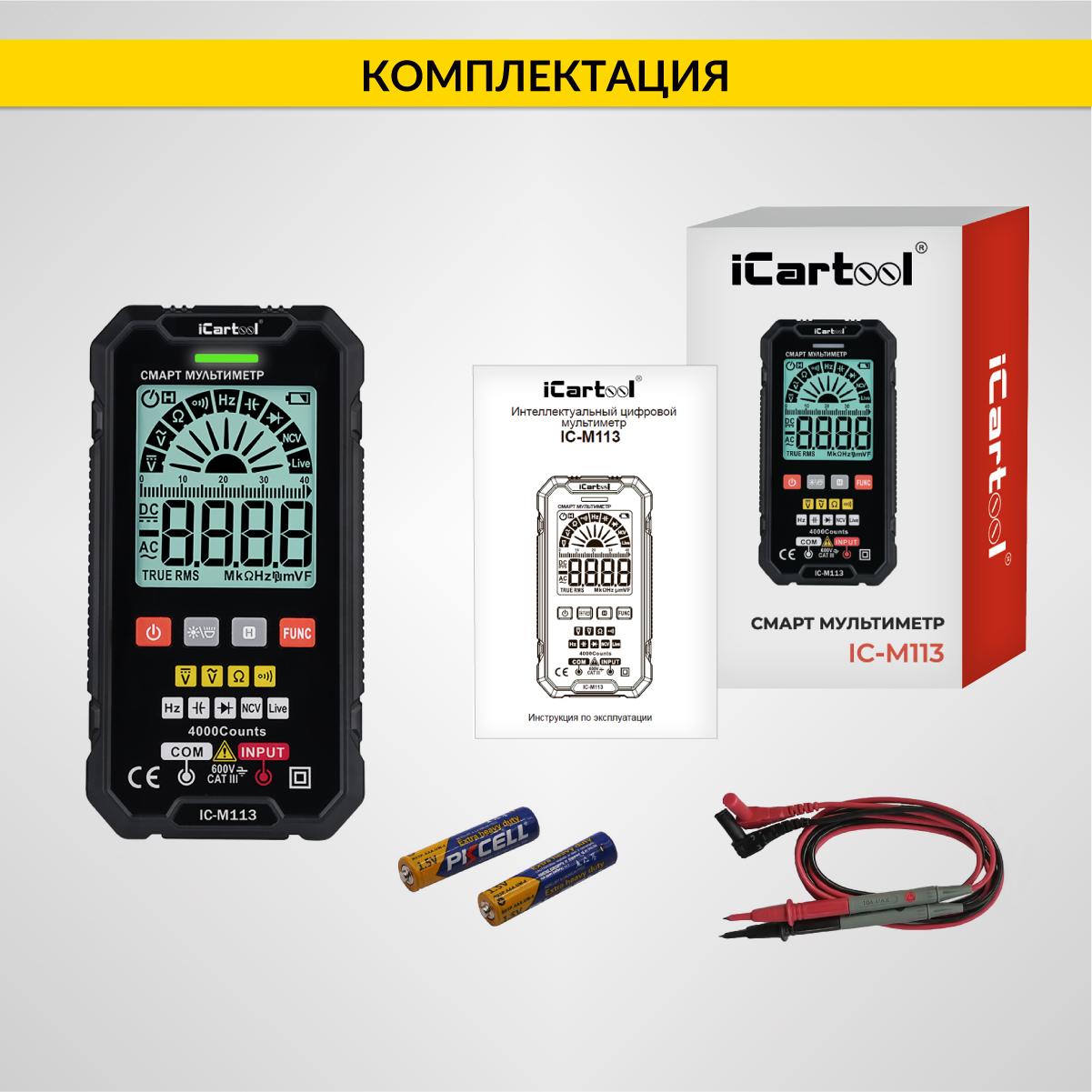

Комплект поставки

• мультиметр;

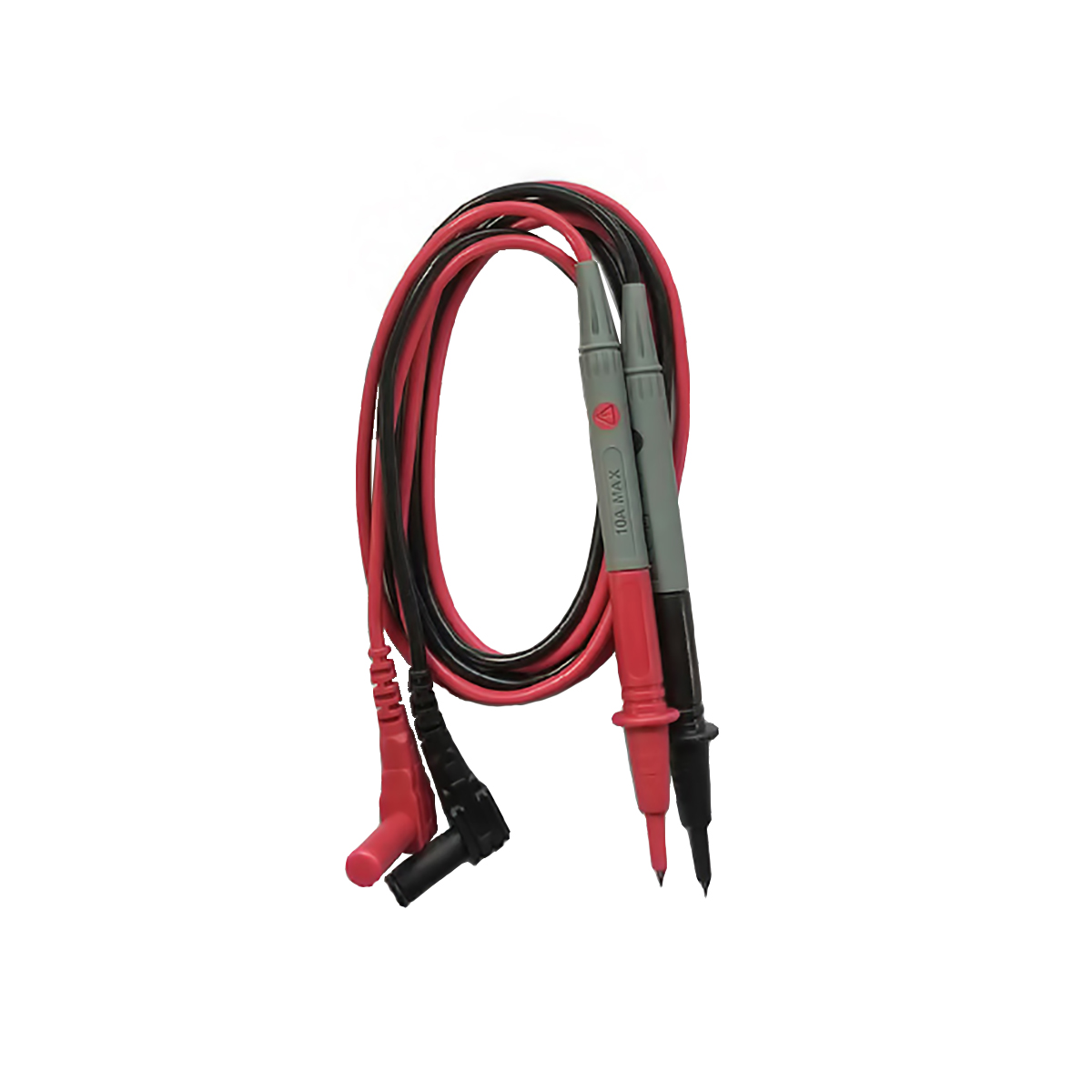

• измерительные щупы — красный и чёрный;

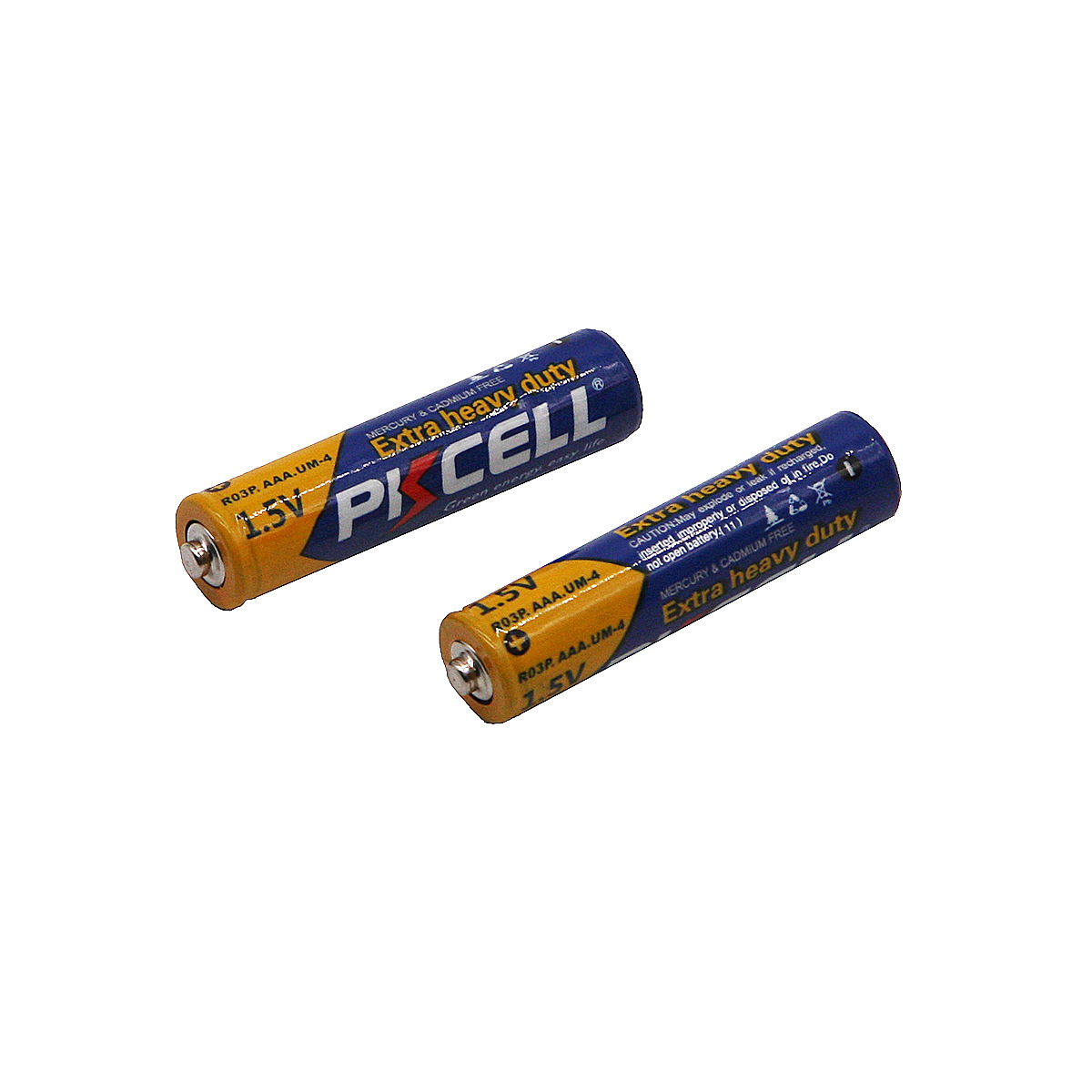

• две батарейки AAA 1,5 В;

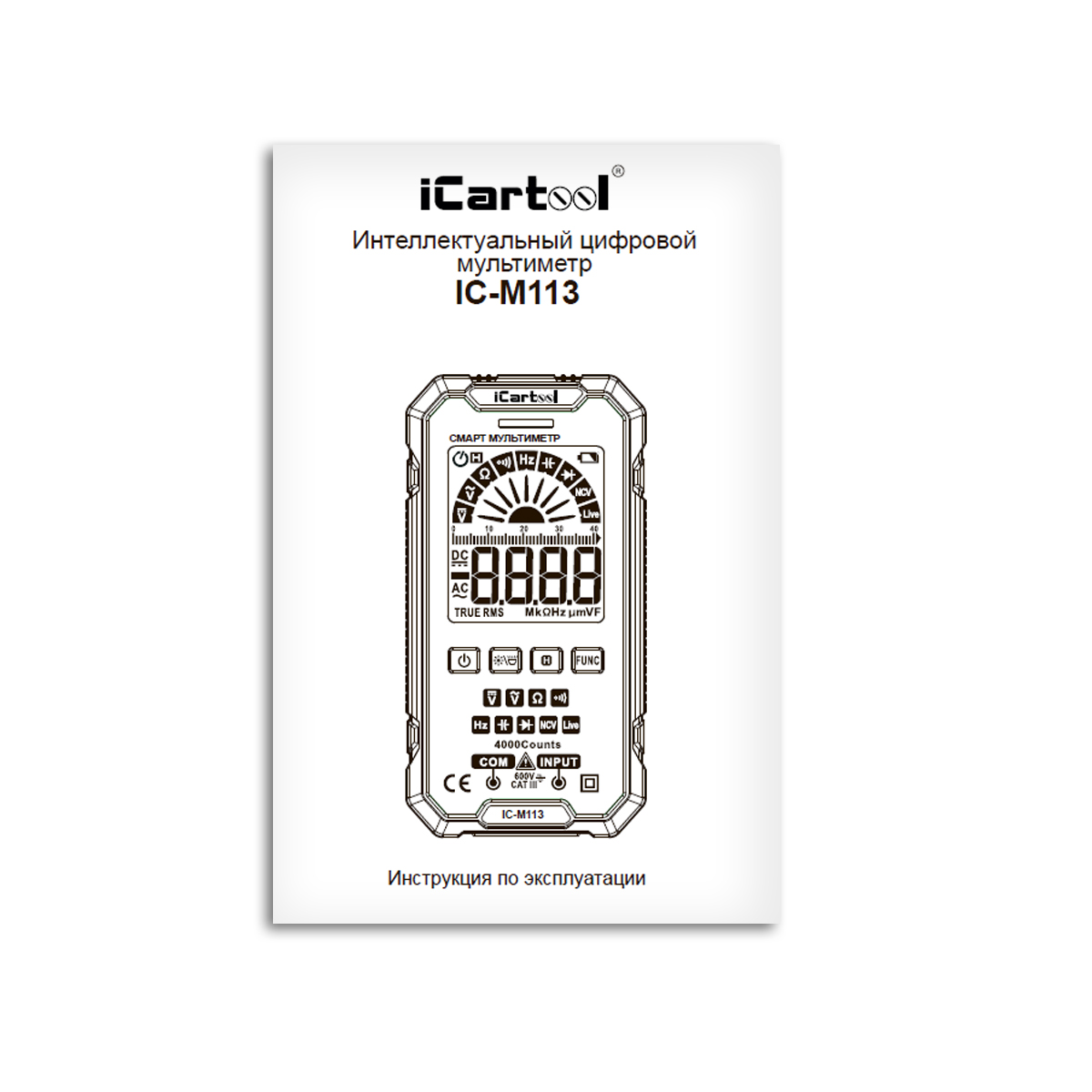

• инструкция.

Что измеряет

Мультиметр внесен в ГОСРЕЕСТР измерительных средств !!! Мультиметр цифровой iCartool IC-M113 прошел испытания на соответствие и внесен в Госреестр СИ РФ. (Сертификат № 99153-26).

Сравнительные характеристики мультиметров iCartool

Наименование	Смарт мультиметр цифровой iCartool IC-M110 990 ₽	Цифровой смарт-мультиметр-ручка True RMS, CAT III 600 В iCartool IC-M111 1 790 ₽ В корзину	Смарт мультиметр цифровой iCartool IC-M113 2 490 ₽ В корзину	Смарт мультиметр цифровой iCartool IC-M112 3 490 ₽ 2 790 ₽ В корзину
Основные функции
Режим Smart	+	+	+	+
Измерение TrueRMS	—	+	+	+
Постоянное/переменное напряжение	+	+	+	+
Постоянный ток				+
Переменный ток				+
Сопротивление	+	+	+	+
Определение емкости		+	+	+
Измерение частоты		+	+	+
Прозвонка	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация	Световая и звуковая индикация
Диодный тест		+	+	+
Live тест		+	+	+
Бесконтактный поиск напряжения NCV	Световая и звуковая индикация		Световая и звуковая индикация	Световая и звуковая индикация
Стоп-кадр HOLD	+	+	+	+
Сохранение MAX значения				+
Сохранение MIN значения				+
Аналоговая шкала			+	+
Подсветка дисплея	+		+	+
Защитный полимерный кожух	+			+
Автовыключение	через 15 мин, отключается	через 15 мин, отключается	через 15 мин, отключается	+
Индикатор разряда	+	+	+	+
Фонарик	+	+	+	+
Технические характеристики
Материал корпуса	АБС-пластик	АБС-пластик	АБС-пластик	АБС-пластик
Дисплей	ЖК	ЖК цветной, VA	ЖК-дисплей с подсветкой	ЖК-дисплей с подсветкой
Разрядность шкалы	4000 отсчетов	4000 отсчетов	4000 отсчетов	6000 отсчетов
Выбор пределов	автоматический	автоматический	автоматический	автоматический
Размер экрана			42*48 мм	50,8*40,6 мм
Рейтинг безопасности	CAT II 600 V	CAT III 600 V, двойная изоляция	CAT III 600 V, двойная изоляция; IEC 61010-1	CAT III 600 V; EN61010-2-030, EN61010-2-033, EN61326-1
Время выборки	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду	около 3 раз/секунду
Постоянное напряжение	4 В/40 В/400 В/600 В ±(1,0% + 5)	4 В/40 В/400 В/600 В ±(0.5% + 3)	400 мВ/4 В/40 В/400 В/600 В ±(0.5% + 3)	60 мВ/600 мВ/6 В/60 В/600 В ±(0.5% + 3)
Переменное напряжение	4 В/40 В/400 В/600 В ±(1,2% + 5)	4 В/40 В/400 В/600 В ±(1.0% + 3)	4 В/40 В/400 В/600 В ±(0.8% + 3)	60 мВ/600 мВ/6 В/60 В/600 В ±(1% + 3)
Постоянный ток				6000 мкА/60 мА/600 мА ±(1.2% + 5)
Переменный ток				6000 мкА/60 мА/600 мА ±(1.5% + 5)
Сопротивление	4 кОм/40 кОм/400 кОм/4 МОм/40 МОм ±(1,2% + 5)	400 Ом/4 кОм/40 кОм/400 кОм/4 МОм/40 Мом ±(1.0% + 5)	400 Ом/4 кОм/40 кОм/400 кОм/4 МОм  ±(1.0% + 5) 40 МОм ±(1.5% + 10)	600 Ом/6 кОм/60 кОм/600 кОм ±(1.0% + 5) 6 МОм/60 МОм ±(1.0% + 5)
Ёмкость		40 нФ/400 нФ/4 мкФ/40 мкФ/400 мкФ/4 мФ ±(4.0% + 5)	4 нФ/40 нФ/400 нФ/4 мкФ/40 мкФ/400 мкФ/4 мФ ±(4.0% + 5)	6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ ±(4.0% + 5) 6 мФ/60 мФ ±(4.0% + 5)
Частота		40 Гц/400 Гц/4 кГц/40 кГц/400 кГц/4 МГц  ±(1.0% + 3)	4 Гц//40 Гц/400 Гц/4 кГц/40 кГц/400 кГц/4 МГц  ±(1.0% + 3)	10 Гц/100 Гц/1000 Гц/10 кГц/100 кГц/1000 кГц/10 МГц  ±(1.0% + 5)
Коэффициент заполнения				1~99% ±(3.0% + 5)
Источник питания	2*1,5В тип AAА	2*1,5В тип AAА	2*1,5В тип AAА	2*3В, тип CR2032
Рабочая температура	от 0 до +40 °C		от 0 до +40 °C
Размер изделия	58x26x118 мм	206x30x30 мм	65x20х125 мм	68x19х133 мм
Вес изделия	125 г	75 г	130 г	150 г
Госреестр СИ	№ 99153-26	№ 99153-26	№ 99153-26	№ 99153-26
Гарантия	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов	36 мес., кроме щупов

Вопросы и ответы

Как найти скрытую проводку?

Режимом NCV. Выберите его кнопкой FUNC, отсоедините щупы и ведите верхним торцом прибора вдоль стены: слабое поле — зелёный индикатор, сильное — красный и частые сигналы. Провод должен быть под напряжением — NCV чувствует поле переменного тока.

Зачем отсоединять щупы при NCV?

Подключённые щупы снижают точность обнаружения.

Подходит для работы в щитке?

Да, в пределах CAT III 600 В по IEC 61010-1 — от этажного щита до розеток. Корпус с двойной изоляцией; больше 600 В подавать нельзя.

Чем отличается от IC-M113C?

Это разные приборы. IC-M113C — классический мультиметр с поворотным переключателем, током до 10 А, температурой и 6000 отсчётов. IC-M113 сам выбирает величину и предел, он легче и тоньше — 130 г и 20 мм.

Что даёт True RMS?

Верное действующее, то есть среднеквадратичное, значение переменного напряжения и тока при любой форме сигнала. Прибор без True RMS усредняет сигнал и точен только на чистой синусоиде, а на выходе инверторов, импульсных блоков питания и регуляторов ошибается.

Какой взять, если нужен ток?

IC-M112 — ток до 600 мА и 6000 отсчётов, IC-M117 — до 10 А, температура и аккумулятор. IC-M113 ток не меряет.

Чем отличается от IC-M111?

IC-M111 — ручка весом 75 г с цветным экраном и щупом на корпусе, она определяет порядок фаз. NCV есть только у IC-M113, пределы напряжения у обоих одинаковые.

С чего начать замер?

Красный щуп вставьте в гнездо INPUT, чёрный — в COM и касайтесь цепи: Smart сам распознаёт величину и подбирает предел. Остальные функции — кнопкой FUNC.

Как проверить аккумулятор?

Включите прибор и приложите красный щуп к «плюсу», чёрный — к «минусу». Smart сам выводит постоянное напряжение, сравните его с нормой для своей АКБ.

Можно ли отключить автовыключение?

Да. Включите прибор с зажатой кнопкой FUNC — до следующего включения он сам не выключается.

При какой температуре работает?

От 0 до +40 °C.

Внесён ли в Госреестр СИ?

Да, запись № 99153-26. Прибор поставляется без первичной поверки, межповерочный интервал — 2 года.

Что не покрывает гарантия?

Щупы: это расходный материал.

Какая гарантия?

36 месяцев со дня продажи, кроме щупов. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
