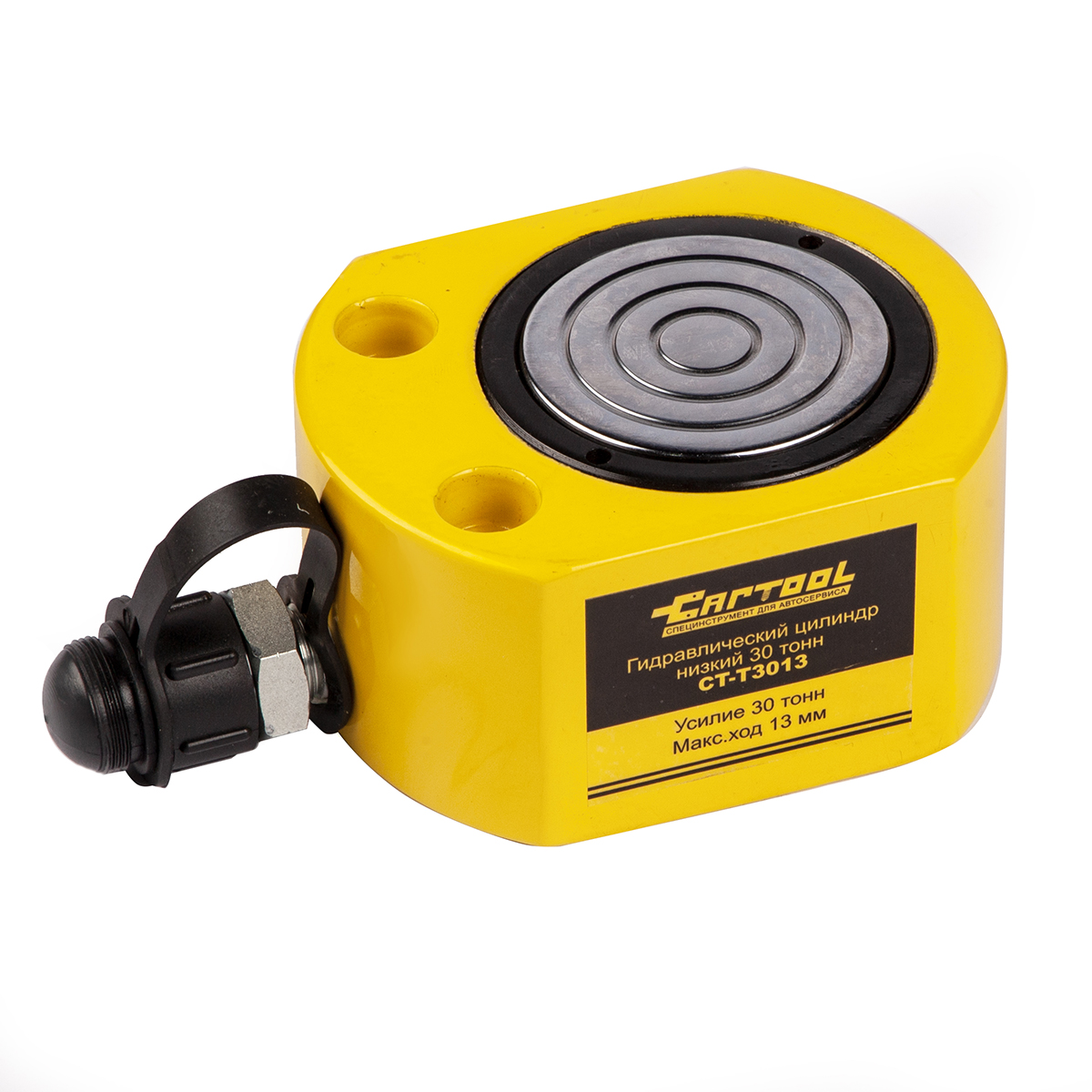

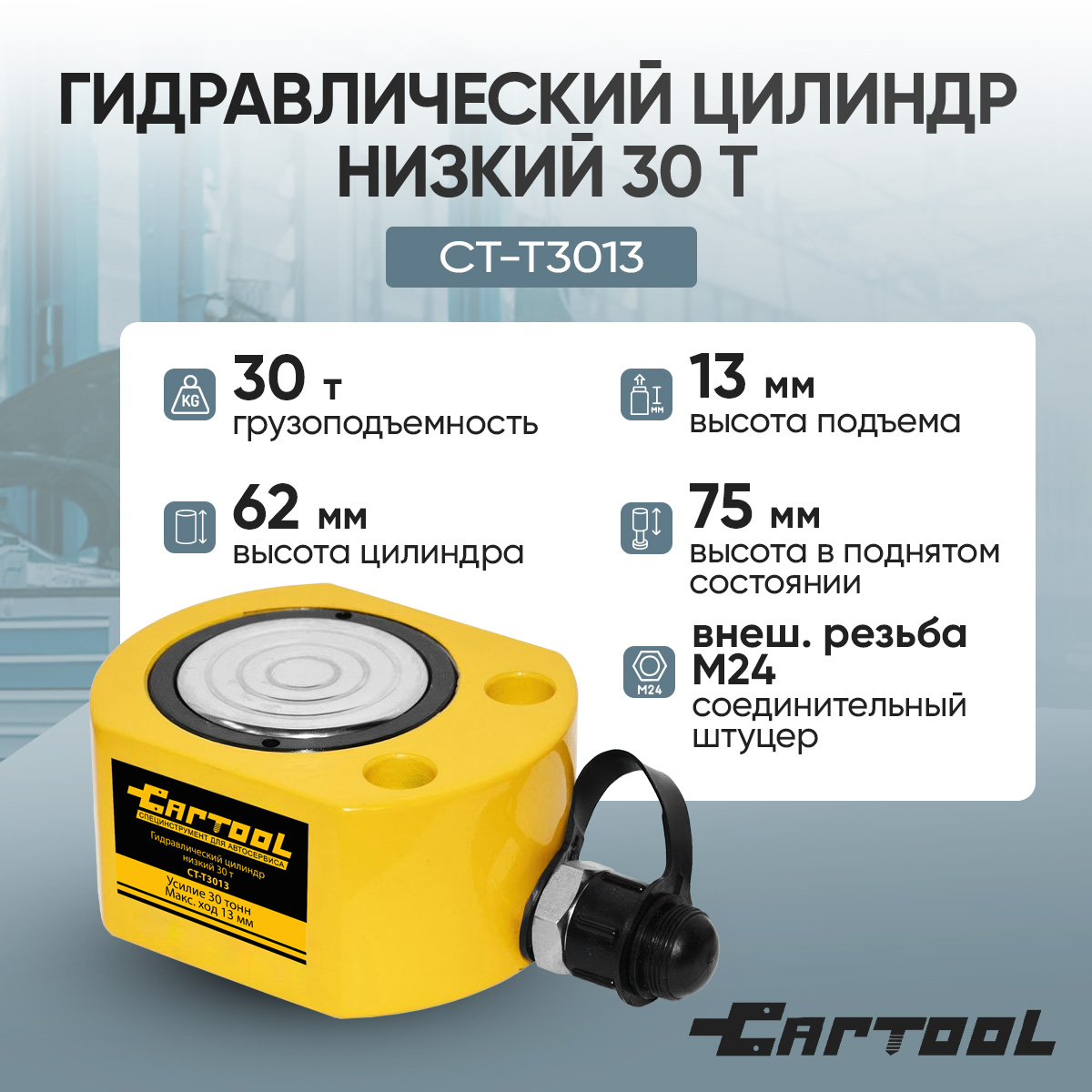

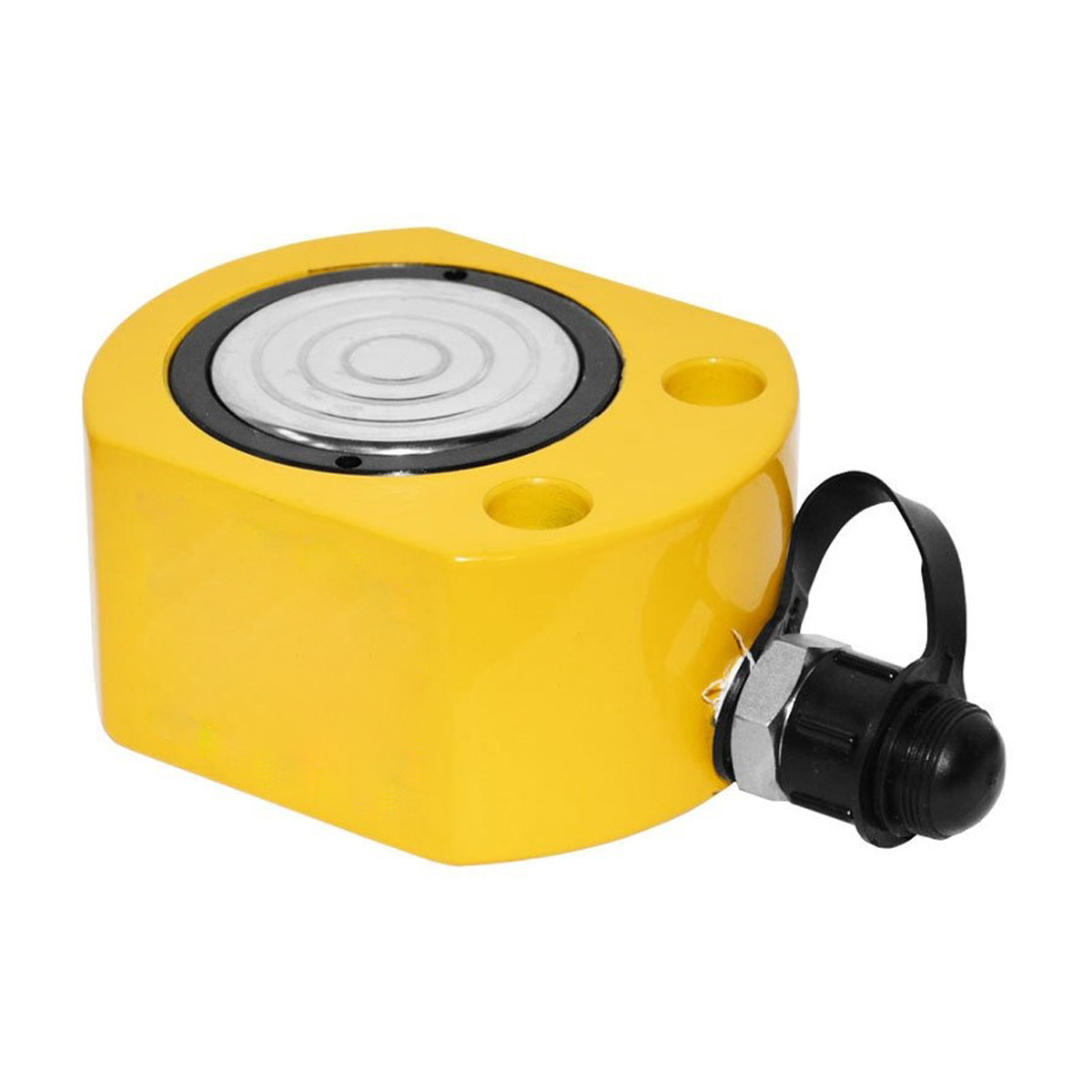

Гидравлический цилиндр низкий 30т. Car-Tool CT-T3013 — низкий цилиндр одностороннего действия на 30 тонн: при давлении 700 бар шток выходит на 13 мм, а назад его тянет пружина. Цилиндр встаёт в узкую щель под опорной точкой и поднимает или поджимает груз там, где обычному домкрату не хватает высоты.
Где пригодится
- вывешивание станков и оборудования при малом зазоре снизу;
- выравнивание и выверка металлоконструкций;
- поджатие узлов в пресс-оснастке, монтаж пресс-узлов;
- подъём тяжёлых узлов при ремонте и обслуживании техники, такелажные операции.
Чем удобна модель
- 30 т в низком корпусе — помещается там, куда цилиндр той же силы обычного размера не входит;

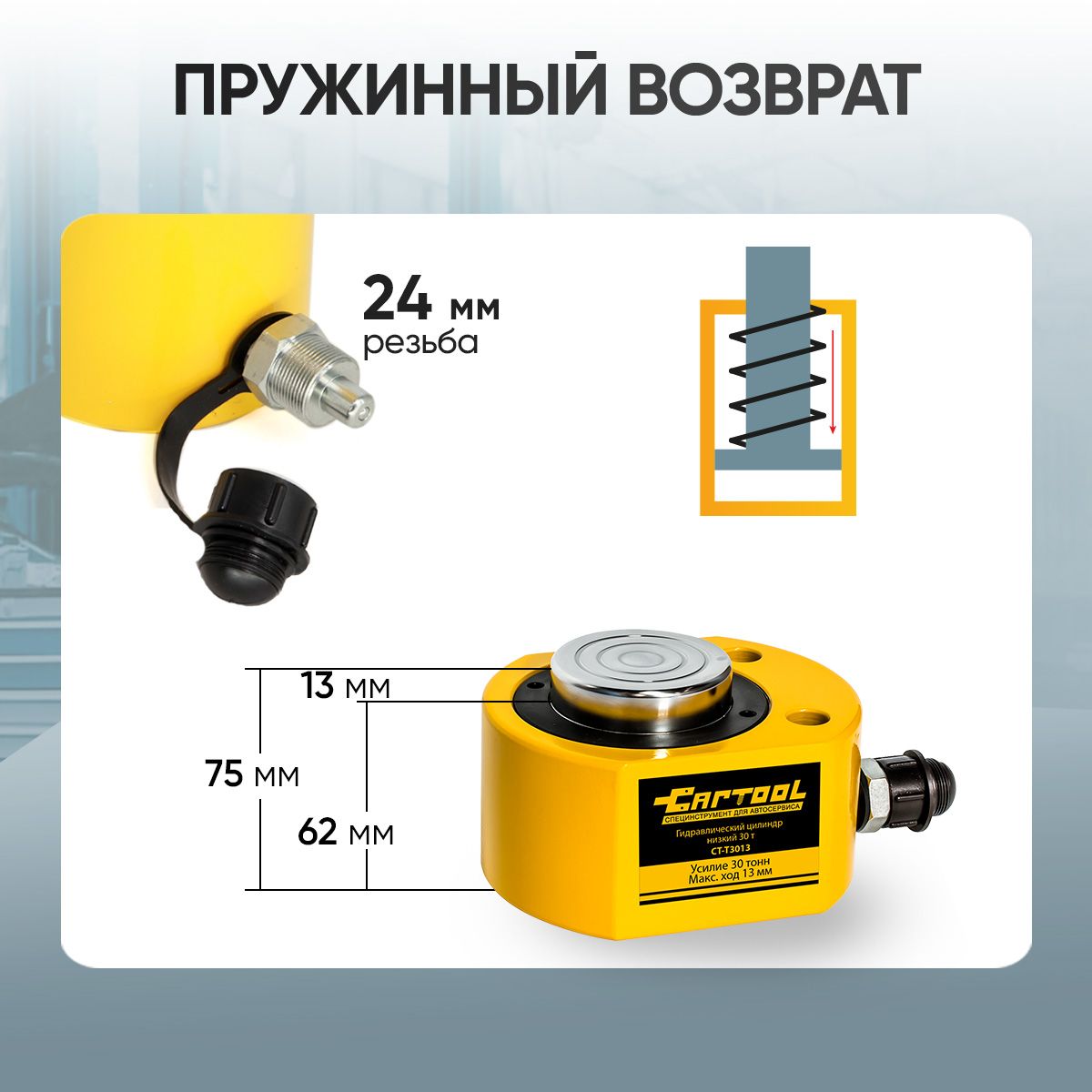

- возврат пружиной — шток уходит в корпус сам, как только открыт сливной клапан насоса, масло назад прокачивать не нужно;
- рифлёная опорная поверхность штока — груз держится без проскальзывания;

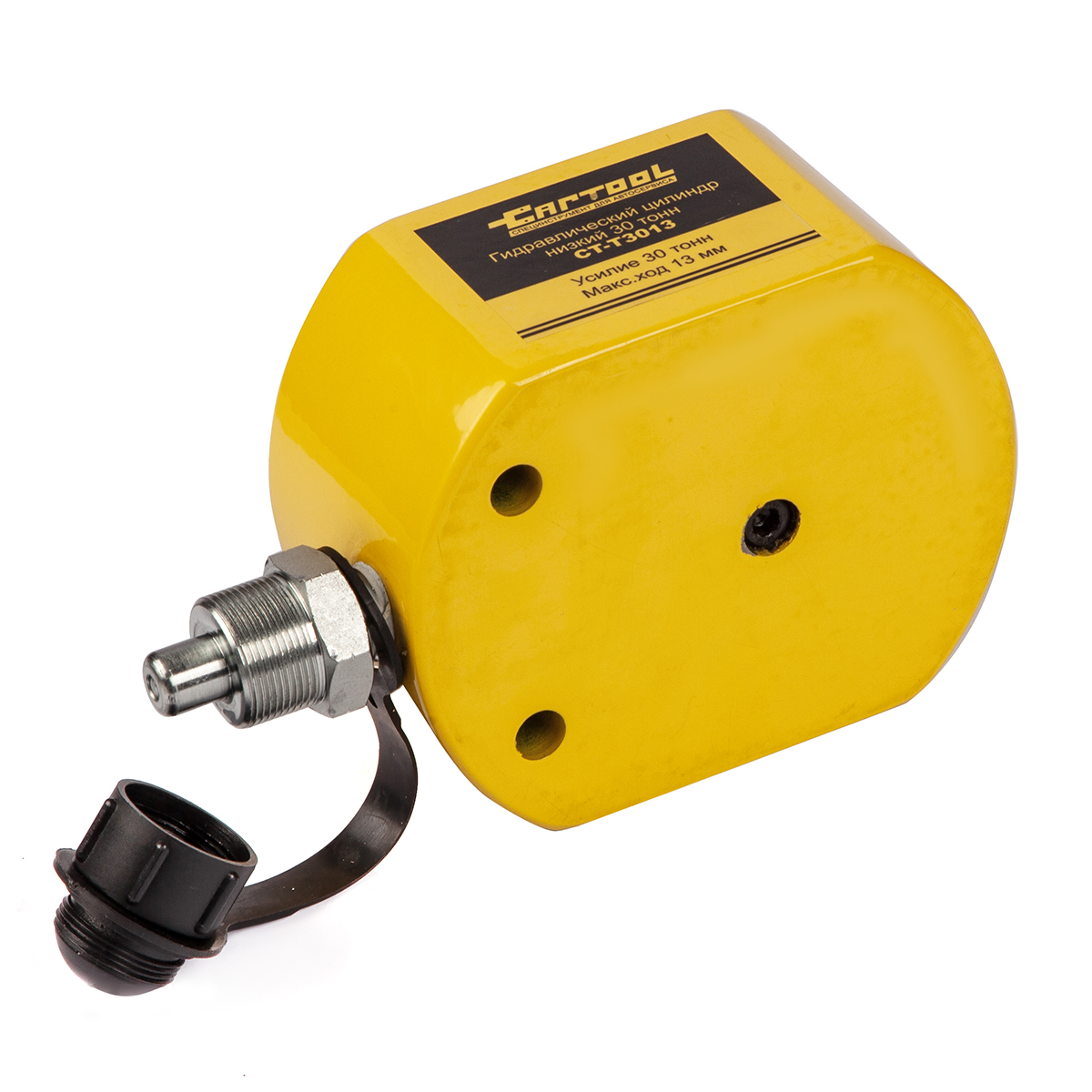

- порт 3/8″ с быстросъёмным соединением М24 — к шлангам насосов Car-Tool подключается без переходника;
- ход 13 мм — короткий, поэтому масла на цикл уходит немного.

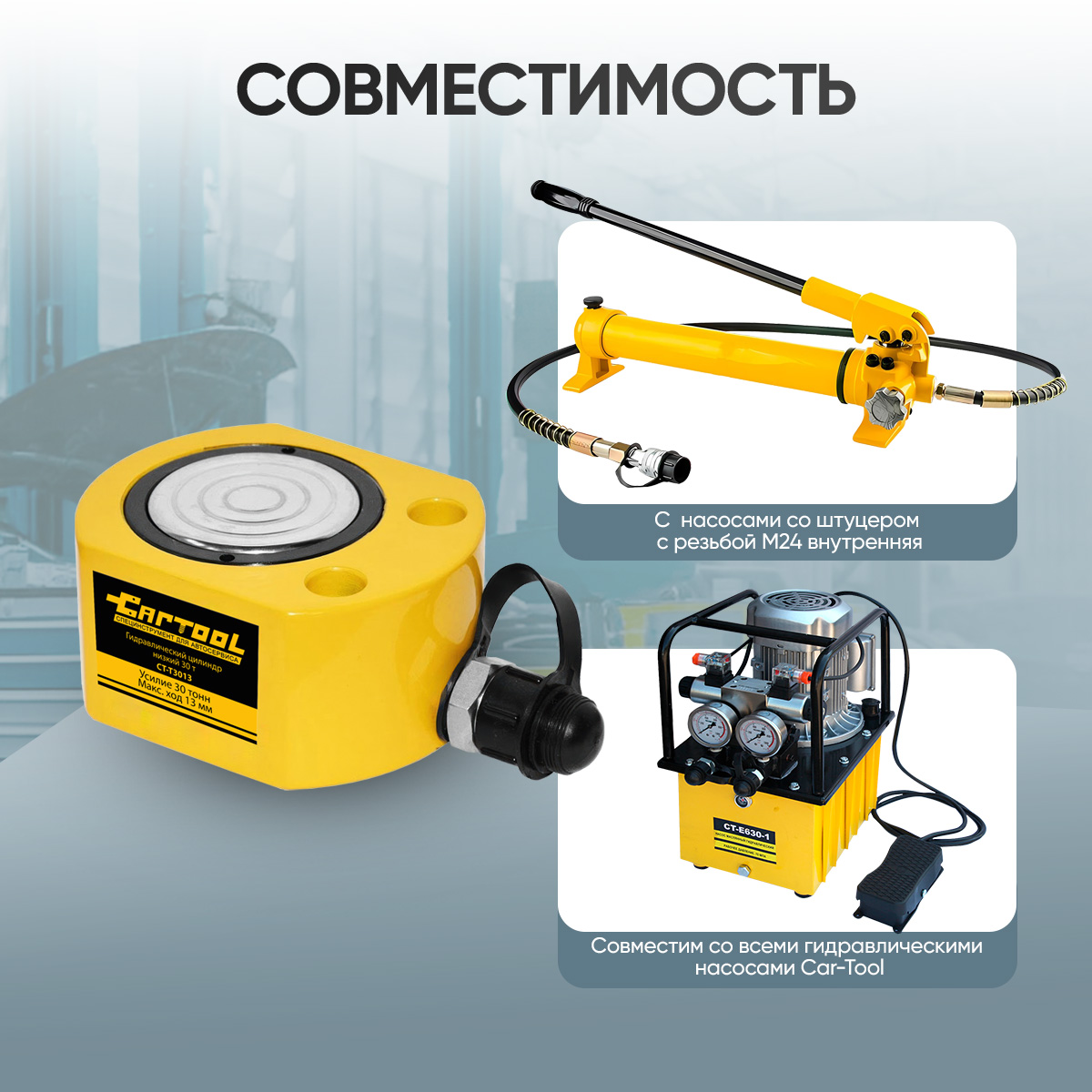

Какой насос взять
Подходит любой ручной насос Car-Tool на 700 бар, хватает даже компактного CT-E1131 (0,6 л, полезных 350 см³). Работают также CT-E1129 (2,5 л) и CT-E1132 (3,2 л), подключаются и гидростанции Car-Tool. Соседи в линейке низких цилиндров: CT-T1011 — 10 т, высота 48 мм, ход 10 мм; CT-T5012 — 50 т, высота 72 мм, ход 16 мм; CT-T10016 — 100 т. Ход больше при той же силе даёт телескопический CT-T3054: 30 т, 54 мм, высота 64 мм.
Что ещё пригодится:
- шланги-удлинители на 700 бар, 3/8″ × М24: CT-3037H (1,5 м) и CT-03700H (3 м);
- набор муфт «мама» + «папа» 3/8″ CT-3439A — когда у насоса другой марки своя муфта;
- тройник под манометр CT-7002 — давление в линии видно по стрелке;
- кран-распределитель CT-0002M — два цилиндра от одного насоса.
Комплект поставки
- гидроцилиндр;
- насос и шланг в поставку не входят.

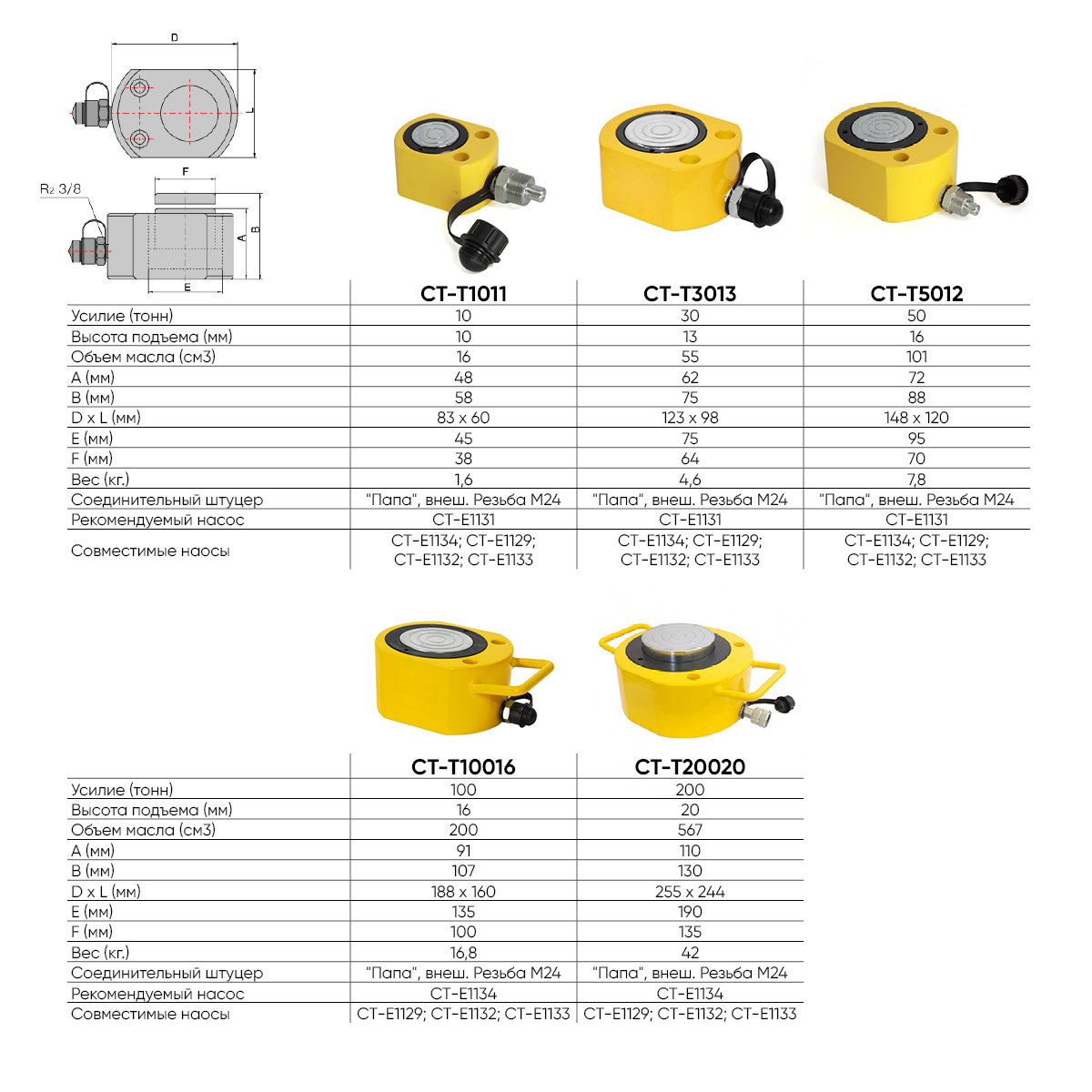

Сравнительные характеристики гидроцилиндров Car-Tool
| Наименование | |||||
| Усилие, т | 10 | 30 | 50 | 100 | 200 |
| Ход штока, мм | 10 | 13 | 16 | 16 | 20 |
| Рабочее давление, бар | 700 | 700 | 700 | 700 | 700 |
| Тип действия | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной | одностороннее, возврат штока пружиной |
| Объём масла, см³ | 16 | 55 | 101 | 200 | 567 |
| A — высота в сложенном положении, мм | 48 | 62 | 72 | 92 | 110 |
| B — высота с выдвинутым штоком, мм | 58 | 75 | 88 | 108 | 130 |
| D × L — размеры корпуса в плане, мм | 83 × 60 | 123 × 98 | 148 × 120 | 188 × 160 | 255 × 244 |
| E — внутренний диаметр цилиндра, мм | 45 | 75 | 95 | 135 | 190 |
| F — диаметр штока, мм | 38 | 64 | 70 | 100 | 135 |
| Опорная поверхность штока | рифлёная | рифлёная | рифлёная | рифлёная | рифлёная |
| Крепёжные отверстия в корпусе | есть | есть | есть | есть | есть |
| Вес, кг | 1,6 | 4,6 | 7,8 | 16,8 | 42 |
| Соединительный штуцер | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 | «Папа», наружная резьба М24 |
| Порт подключения | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" |
| Рекомендуемый насос | CT-E1131 | CT-E1131 | CT-E1131 | CT-E1131 | CT-E1134 |
| Совместимые насосы | CT-E1134; CT-E1129 CT-E1132 | CT-E1134; CT-E1129; CT-E1132 | CT-E1134; CT-E1129 CT-E1132 | CT-E1134; CT-E1129; CT-E1132 | CT-A3036; CT-E1129; CT-E1132 |
| Рабочая температура | −15…+50 °C | ||||
| Гарантия | 24 мес. | 24 мес. | 24 мес. | 24 мес. | 24 мес. |
Вопросы и ответы
Какой насос подойдёт?
Любой ручной насос Car-Tool на 700 бар. Ход короткий, масла цилиндр берёт мало — справится и компактный CT-E1131 с полезным объёмом 350 см³.
Насколько он поднимает груз?
На 13 мм. Если нужно выше, а зазор всё так же мал, — телескопический CT-T3054: 30 т и ход 54 мм.
Чем CT-T3013 отличается от CT-T5012?
У CT-T5012 50 т, высота 72 мм, ход 16 мм и вес 7,8 кг. У CT-T3013 — 30 т и ход 13 мм.
Есть ли цилиндр ещё ниже?
Да, CT-T1011: 10 т, 48 мм в сложенном виде, ход 10 мм, 1,6 кг.
Как убрать шток?
Откройте сливной клапан насоса: пружина вернёт шток, масло уйдёт в насос.
Что важно для безопасности?
Нагрузка — до 30 т, ход — до 13 мм. Цилиндр ставят на твёрдое ровное основание и давят строго вдоль штока. По корпусу не бьют, под грузом, который держит только гидравлика, не работают.
Можно ли поднимать несколькими цилиндрами?
Да, через кран CT-0002M от одного насоса. Груз распределяйте между цилиндрами поровну.
Встанет ли насос другой марки?
Да, если он на 700 бар и его муфта стыкуется с соединением цилиндра. Если не стыкуется — поможет набор CT-3439A.
Какая гарантия?
24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool: проверка герметичности, замена уплотнений.
