Гидравлический цилиндр низкий 10т. Car-Tool CT-T1011

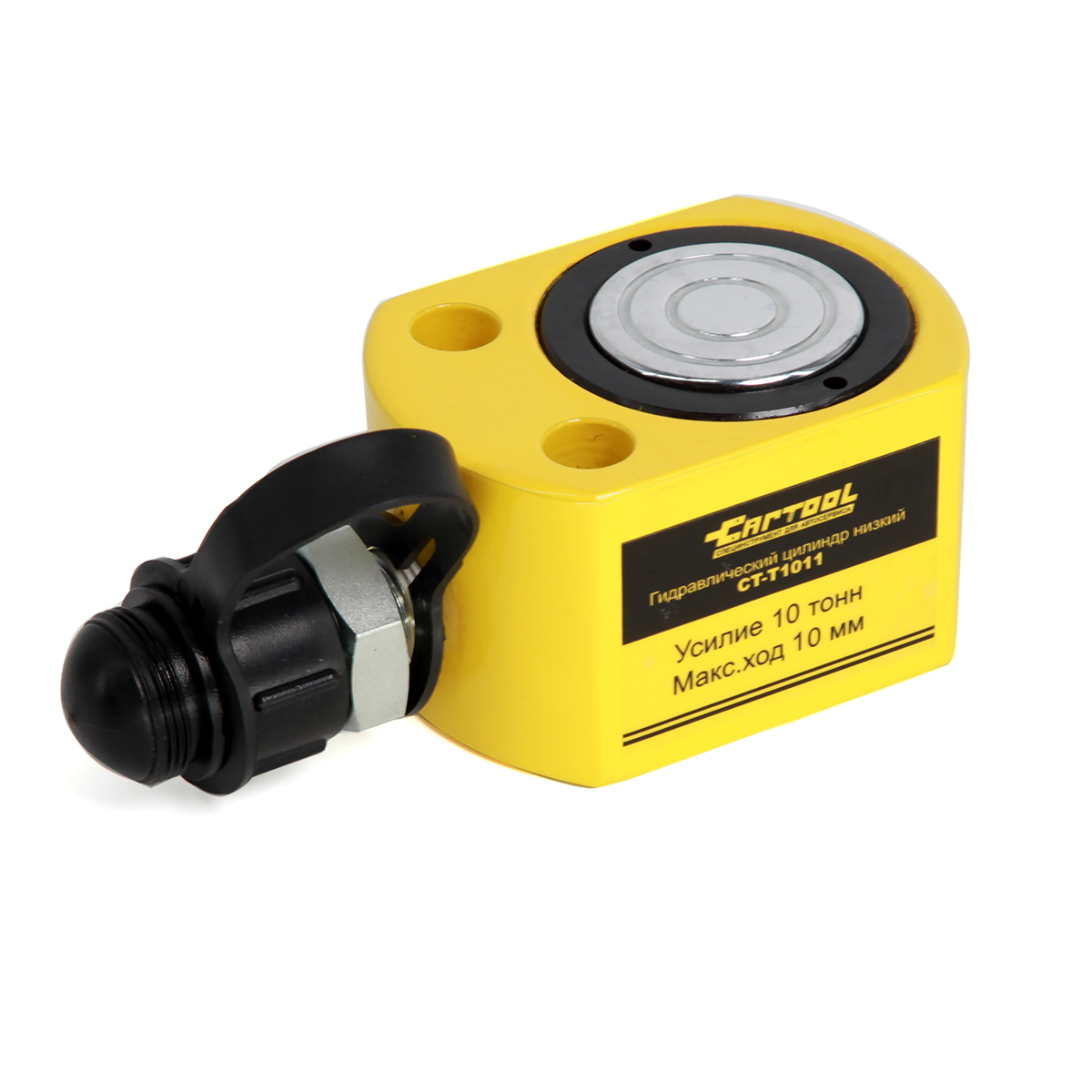

Гидравлический цилиндр низкий 10т. Car-Tool CT-T1011 — самый маленький низкий цилиндр Car-Tool: 10 т, высота в сложенном виде 48 мм, ход штока 10 мм. Корпус 83 × 60 мм весит 1,6 кг, шток возвращает пружина — цилиндр подкладывают в узкую щель под опорной точкой и поднимают или поджимают деталь от насоса на 700 бар.

Где пригодится

• подъём и вывешивание узлов, когда под опорной точкой почти нет зазора;
• выверка оборудования по уровню при монтаже;
• подпор металлоконструкций при сборке, выравнивание пролётов мостов;
• подъём и поджатие деталей при ремонте автомобилей и технологического оборудования.

Чем удобна модель

• 48 мм по высоте — ниже 50-тонного CT-T5012 (72 мм) и телескопического CT-T1025 (57 мм): цилиндр для самых тесных мест; со штоком наверху — 58 мм;
• одностороннего действия — масло идёт в одну полость, назад шток возвращает пружина;
• пружинный возврат — открыли сливной клапан насоса, и шток сам ушёл внутрь;
• стопорное кольцо в верхней точке хода бережёт цилиндр, когда шток выходит до конца;
• 16 см³ масла на полный ход — хватает любого ручного насоса Car-Tool;
• 1,6 кг — ставится и переносится одной рукой.

Какой насос взять

Рекомендуем ручной CT-E1131 на 700 бар с баком 0,6 л — шланг 1,2 м с муфтой «мама» М24 входит в его комплект. Подходят и ручные CT-E1134 (1 л), CT-E1129 (2,5 л), CT-E1132 (3,2 л). Старшие низкие модели: CT-T5012 — 50 т, высота 72 мм, ход 16 мм; CT-T3013 — 30 т. Нужно поднять выше при малой высоте — телескопический CT-T1025: ход 27 мм при 57 мм в сложенном виде.

Что ещё пригодится:

• шланги-удлинители на 700 бар, 3/8″ × М24: CT-3037H длиной 1,5 м и CT-03700H длиной 3 м — насос стоит в стороне от груза;
• набор муфт «мама» + «папа» 3/8″ CT-3439A — переход на насосы и шланги других производителей;
• тройник под манометр CT-7002 (3/8″ × 3/8″ × М14×1,5) — давление в линии на виду во время подъёма.

Комплект поставки

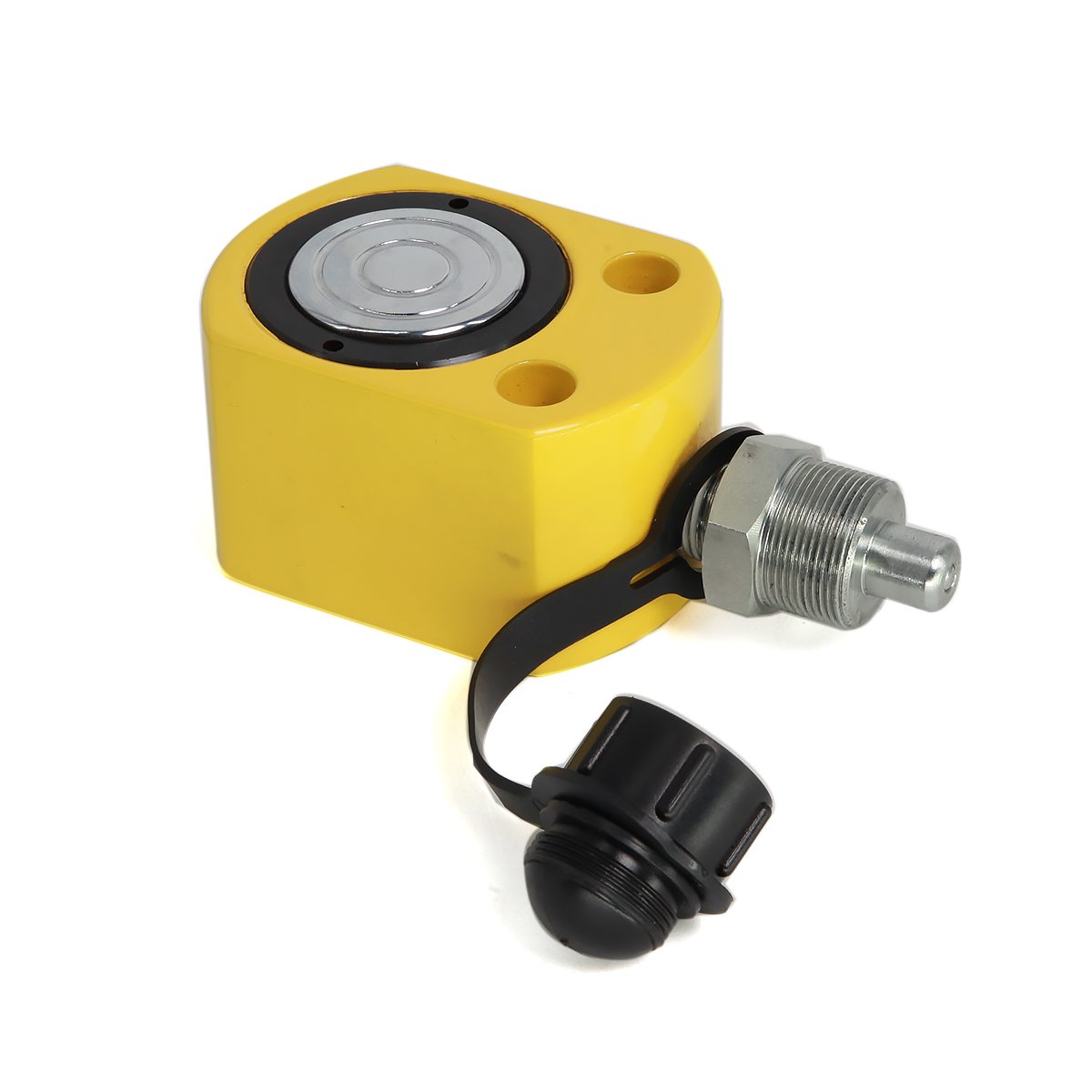

• цилиндр со штуцером «папа» М24 под защитным колпачком;
• насос и шланг покупаются отдельно.

Сравнительные характеристики гидроцилиндров Car-Tool

Наименование	Гидравлический цилиндр низкий 10т. Car-Tool CT-T1011 5 490 ₽ В корзину	Гидравлический цилиндр низкий 30т. Car-Tool CT-T3013 8 990 ₽ В корзину	Гидравлический цилиндр низкий 50т. Car-Tool CT-T5012 10 900 ₽ В корзину	Гидравлический цилиндр низкий 100т. Car-Tool CT-T10016 21 900 ₽ В корзину	Гидравлический цилиндр низкий 200т. Car-Tool CT-T20020 37 900 ₽ В корзину
Усилие, т	10	30	50	100	200
Ход штока, мм	10	13	16	16	20
Рабочее давление, бар	700	700	700	700	700
Тип действия	одностороннее, возврат штока пружиной	одностороннее, возврат штока пружиной	одностороннее, возврат штока пружиной	одностороннее, возврат штока пружиной	одностороннее, возврат штока пружиной
Объём масла, см³	16	55	101	200	567
A — высота в сложенном положении, мм	48	62	72	92	110
B — высота с выдвинутым штоком, мм	58	75	88	108	130
D × L — размеры корпуса в плане, мм	83 × 60	123 × 98	148 × 120	188 × 160	255 × 244
E — внутренний диаметр цилиндра, мм	45	75	95	135	190
F — диаметр штока, мм	38	64	70	100	135
Опорная поверхность штока	рифлёная	рифлёная	рифлёная	рифлёная	рифлёная
Крепёжные отверстия в корпусе	есть	есть	есть	есть	есть
Вес, кг	1,6	4,6	7,8	16,8	42
Соединительный штуцер	«Папа», наружная резьба М24	«Папа», наружная резьба М24	«Папа», наружная резьба М24	«Папа», наружная резьба М24	«Папа», наружная резьба М24
Порт подключения	3/8"	3/8"	3/8"	3/8"	3/8"
Рекомендуемый насос	CT-E1131	CT-E1131	CT-E1131	CT-E1131	CT-E1134
Совместимые насосы	CT-E1134; CT-E1129 CT-E1132	CT-E1134; CT-E1129; CT-E1132	CT-E1134; CT-E1129 CT-E1132	CT-E1134; CT-E1129; CT-E1132	CT-A3036; CT-E1129; CT-E1132
Рабочая температура			−15…+50 °C
Гарантия	24 мес.	24 мес.	24 мес.	24 мес.	24 мес.

Вопросы и ответы

Какой насос подойдёт?

Советуем ручной CT-E1131: бак 0,6 л, шланг 1,2 м с муфтой «мама» М24 в комплекте. Работают и CT-E1134, CT-E1129, CT-E1132 — все на 700 бар.

На какую высоту он поднимает груз?

На 10 мм: верх штока уходит с 48 до 58 мм. Если этого мало, возьмите телескопический CT-T1025 — 27 мм хода при высоте 57 мм.

Чем CT-T1011 отличается от CT-T5012?

У CT-T1011 — 10 т, 48 мм, ход 10 мм и 1,6 кг. CT-T5012 даёт 50 т, высоту 72 мм, ход 16 мм и весит 7,8 кг — это вариант для тяжёлого оборудования.

А чем от телескопического CT-T1025?

CT-T1025 выше на 9 мм (57 мм), зато выходит на 27 мм, и шток у него опускается под весом груза. У CT-T1011 ход 10 мм и возвратная пружина.

Как убрать шток?

Откройте сливной клапан насоса: пружина задвинет шток, масло вернётся в насос.

Что важно для безопасности?

Не больше 10 т и не больше 10 мм хода. Цилиндр стоит на твёрдом ровном основании, сила идёт вдоль оси штока, центр тяжести груза — над цилиндром. По цилиндру не бьют, нагруженным без присмотра не оставляют, под грузом на одной гидравлике не работают.

Можно ли работать несколькими цилиндрами?

Да, от одного насоса через общую линию. Насос должен отдавать масла больше, чем вместе нужно всем цилиндрам, — иначе штоки не дойдут до конца.

Встанет ли насос другого производителя?

Да, если давление у него до 700 бар, а на шланге муфта «мама» М24. С иной муфтой — через набор CT-3439A. Насос с меньшим давлением тоже работает, но 10 т цилиндр уже не разовьёт.

Как удлинить шланг?

Удлинителем CT-3037H на 1,5 м или CT-03700H на 3 м: оба на 700 бар, 3/8″ × М24.

Какая гарантия?

24 месяца со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
