Оправка для подшипника дифференциала Hyundai Car-Tool CT-N1026

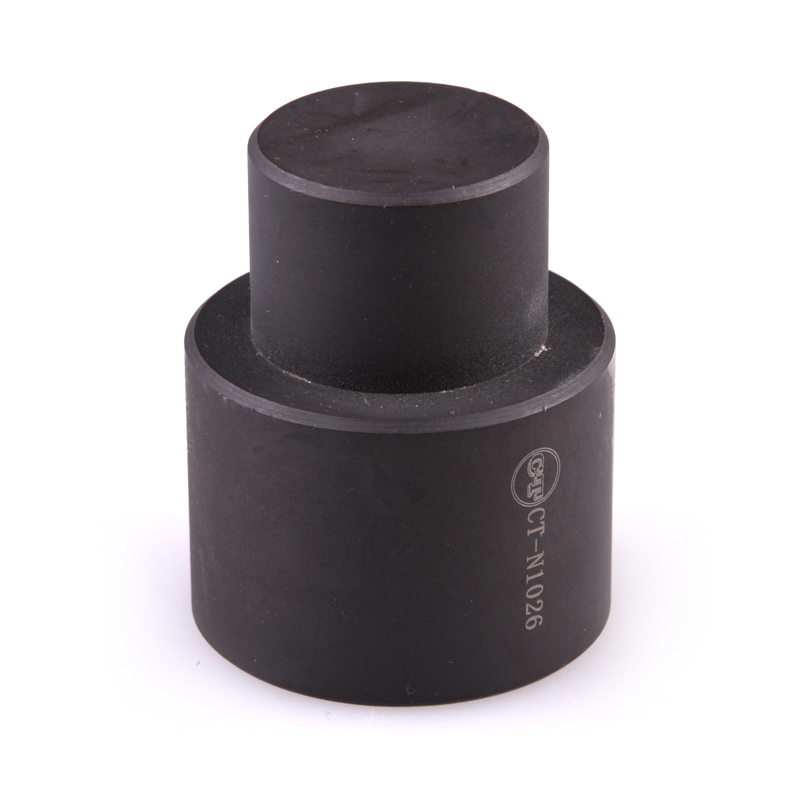

Оправка для подшипника дифференциала Hyundai Car-Tool CT-N1026 — цельная ступенчатая оправка, которой выпрессовывают подшипник дифференциала из корпуса при разборке 4-ступенчатых автоматов семейства F4A4: F4A42 и F4A51 у Hyundai и Kia, F4A41, F4A42 и F4A51 у Mitsubishi. Верхняя площадка глухая, артикул выбит на корпусе; та же оправка лежит в наборе CT-Z1301.

Где пригодится

• снятие подшипника дифференциала при капитальном ремонте АКПП;
• замена изношенных или шумных подшипников дифференциала;
• ремонт дифференциала и замена его корпуса;
• переборка автоматов Hyundai Sonata, Tucson, Santa Fe, Kia Magentis, Cerato, Sportage, Carnival, Mitsubishi Lancer, Galant, Outlander.

Чем удобна модель

• цельная ступенчатая конструкция — оправка садится по ступени и давит ровно, без перекоса подшипника;
• глухая верхняя площадка — усилие передаётся через сплошную площадку по всей оправке;
• выбитый артикул CT-N1026 — оправку не спутать с другими из набора;
• три коробки одной оснасткой — F4A41, F4A42 и F4A51, машины примерно 1996–2012 годов;
• часть комплекта CT-Z1301 — при полной переборке удобнее взять набор целиком.

Как подобрать

Сверяйте модель АКПП, а не модель машины: на одной модели в разные годы и с разными моторами стояли разные коробки. Модель коробки указана в документах автомобиля и определяется по VIN. Применяемость: коробка F4A42 — у Hyundai на Sonata (кузова EF, NF; 1999–2008), Tucson JM, Santa Fe SM, Elantra XD, Matrix FC, Coupe GK и Trajet FO (около 2000–2010), у Kia на Sportage KM, Magentis GD / MG, Cerato LD, Carens FC / FJ / UN и Spectra SD (около 1999–2013); коробка F4A51 — Santa Fe с V6 2.7 (2005–2007), Carnival с V6 2.5, кузов GQ (1999–2001), и Carnival с V6 2.7 (2007); у Mitsubishi все три — F4A41, F4A42, F4A51 — около 1996–2012 годов на Outlander / Airtrek CU, Lancer CK / CS, Galant EA / DJ, Eclipse D5 / DK, Carisma DA, Grandis NA, Space Wagon UG и Space Star DG. Elantra XD, Matrix и Cerato LD с моторами 1.4–1.6 шли с A4AF3 — для неё в каталоге своя оснастка, CT-R037 и CT-R042.

Что ещё пригодится:

• CT-N1027 — напрессовка нового подшипника на корпус дифференциала при сборке;
• CT-N1030 — запрессовка наружного кольца подшипника дифференциала в картер;
• CT-N1028 — приспособление для сборки дифференциала F4A42;
• CT-R044 и CT-R046 — оправки масляного насоса АКПП F4A4.

Комплект поставки

• оправка — 1 шт. (та же входит в набор CT-Z1301 вместе с остальной оснасткой дифференциала и оправками сальников).

Применяемость

Вопросы и ответы

Подойдёт ли к моей коробке?

Да, если на машине F4A42 или F4A51 (Hyundai, Kia) либо F4A41, F4A42, F4A51 (Mitsubishi). Модель АКПП проверьте по документам или VIN: на Elantra XD, Matrix и Cerato LD с мотором 1.4–1.6 стоит A4AF3, под неё в каталоге другая оснастка.

Хватит ли одной оправки на ремонт дифференциала?

Нет. CT-N1026 работает на разборке, а для сборки нужны CT-N1027 (подшипник) и CT-N1030 (наружное кольцо). Всё вместе и с оправками сальников собрано в CT-Z1301.

Подходит ли для Hyundai Sonata EF?

Да. На Sonata EF и NF 1999–2008 годов стоит АКПП F4A42.

А для Kia Sportage KM с автоматом?

Да, если коробка F4A42 — именно её ставили на Sportage KM.

Подойдёт ли для Santa Fe 2.7 V6?

Да. На Santa Fe 2.7 V6 2005–2007 годов стоит F4A51, она есть в применяемости.

Подходит ли для Mitsubishi Lancer IX с автоматом?

Да: Lancer CS с 4-ступенчатой F4A41 / F4A42 входит в применяемость.

Когда нужна эта оправка?

На разборке АКПП, когда меняют подшипники дифференциала или сам дифференциал.

Что нужно для сборки после замены подшипников?

Оправки CT-N1027 (подшипники на корпус дифференциала) и CT-N1030 (наружное кольцо в картер), после этого подбирают регулировочную проставку дифференциала.

Что в комплекте?

Одна цельная ступенчатая оправка.

Входит ли оправка в набор?

Да, в набор для ремонта АКПП F4A41 CT-Z1301.

Чем отличается от плиты CT-R038?

Это разные инструменты: CT-R038 — разъёмная плита под пресс для A4AF3, F4A42 и F5A51, а CT-N1026 — цельная ступенчатая оправка для разборки дифференциала F4A4.

Какая гарантия?

12 месяцев со дня продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
