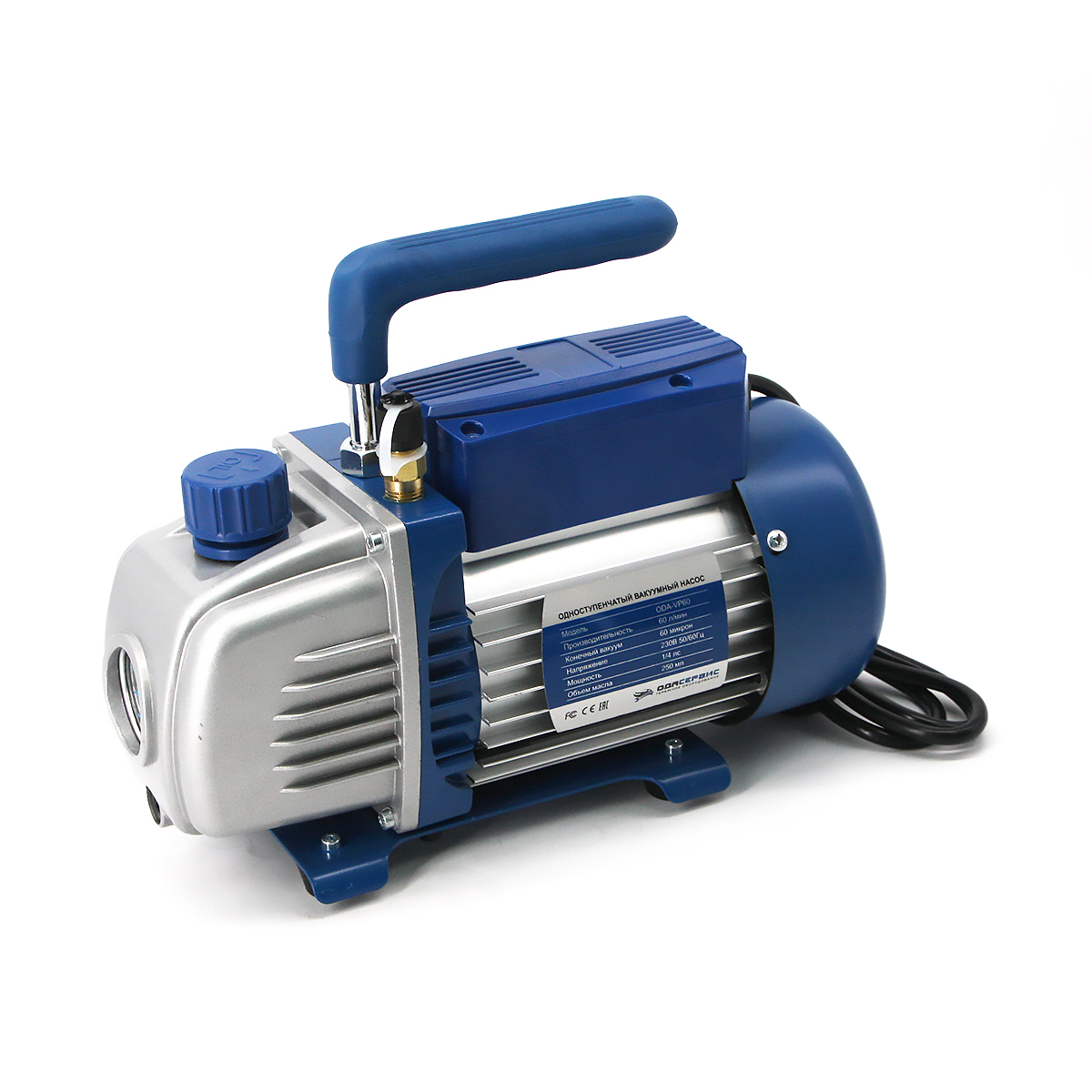

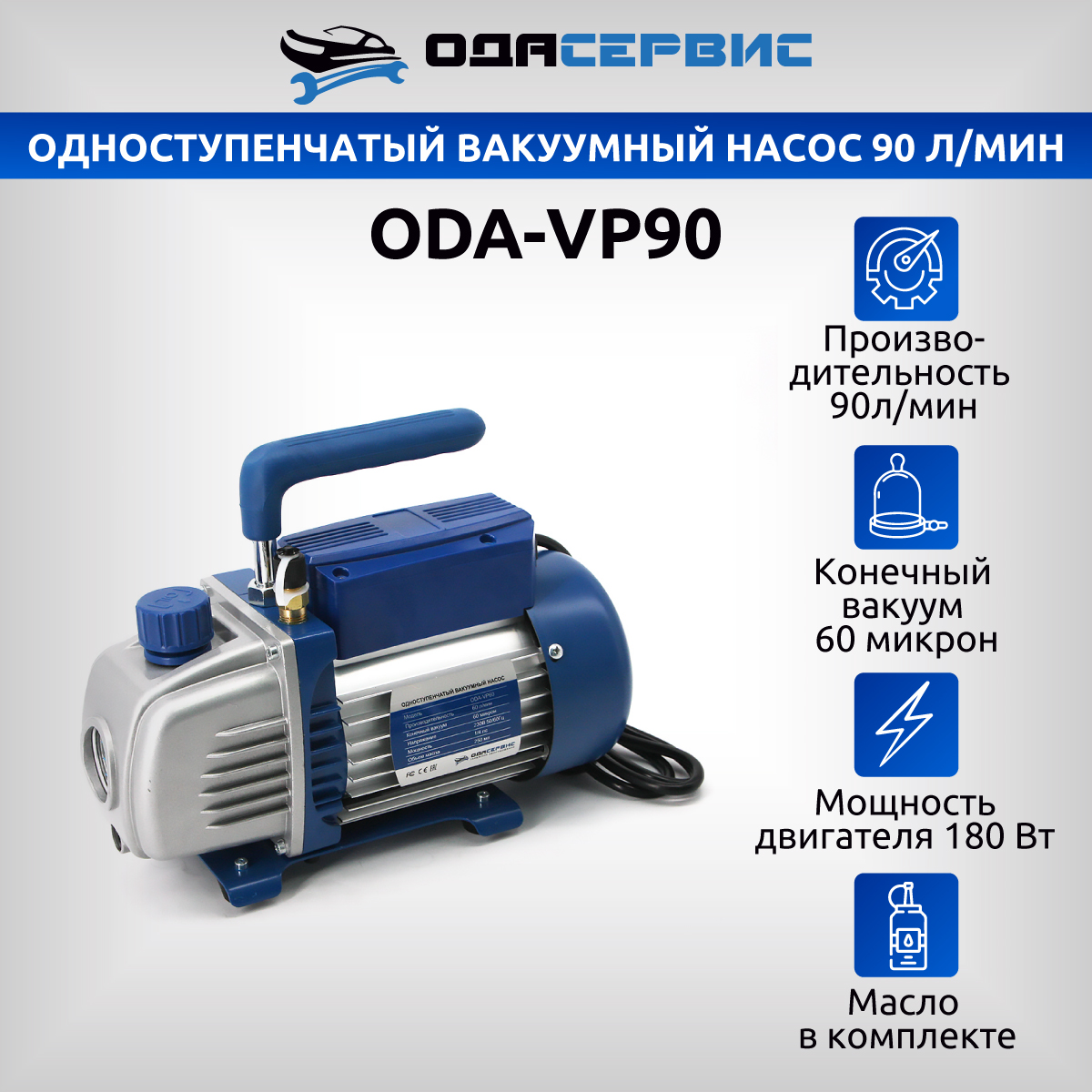

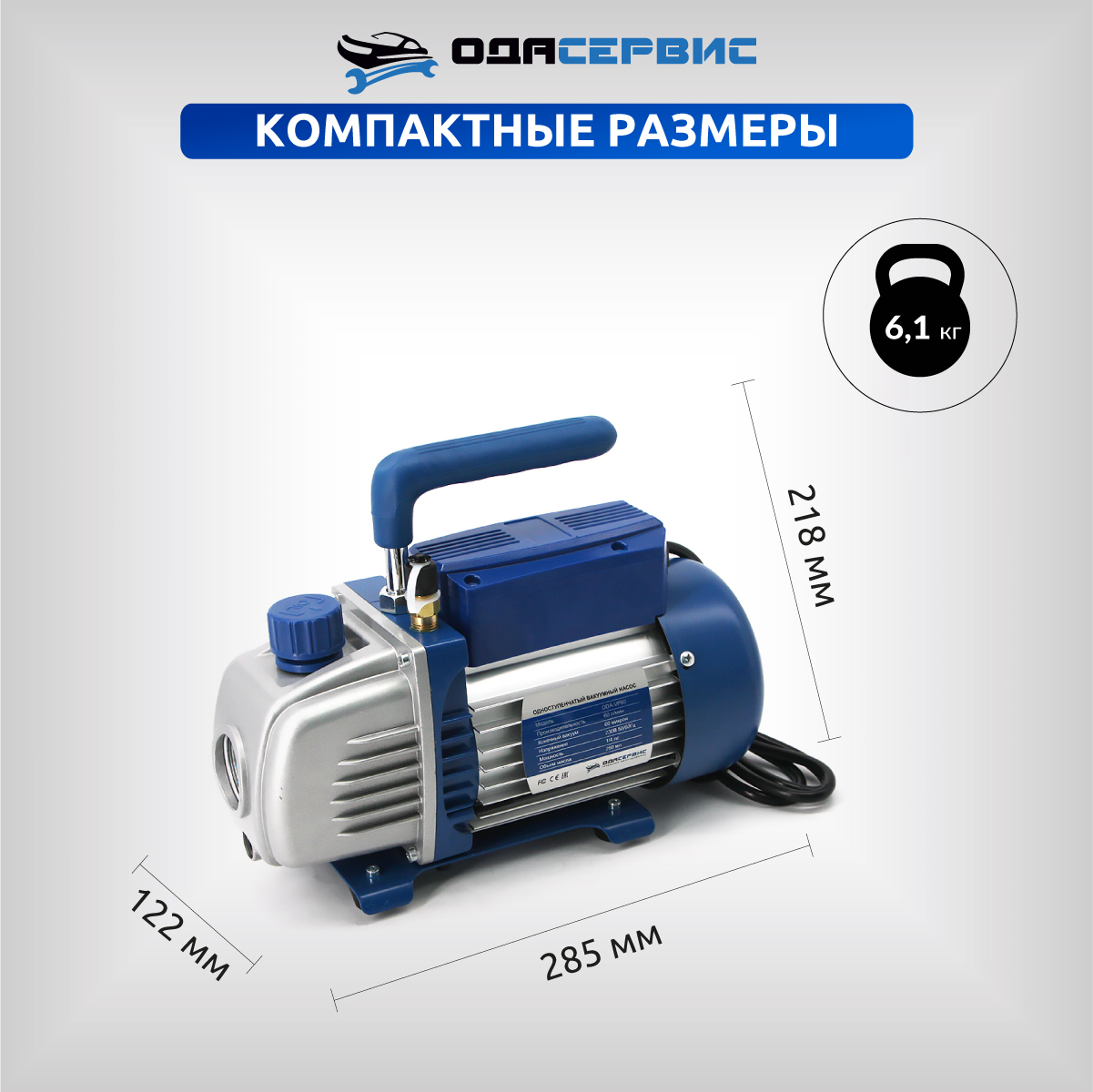

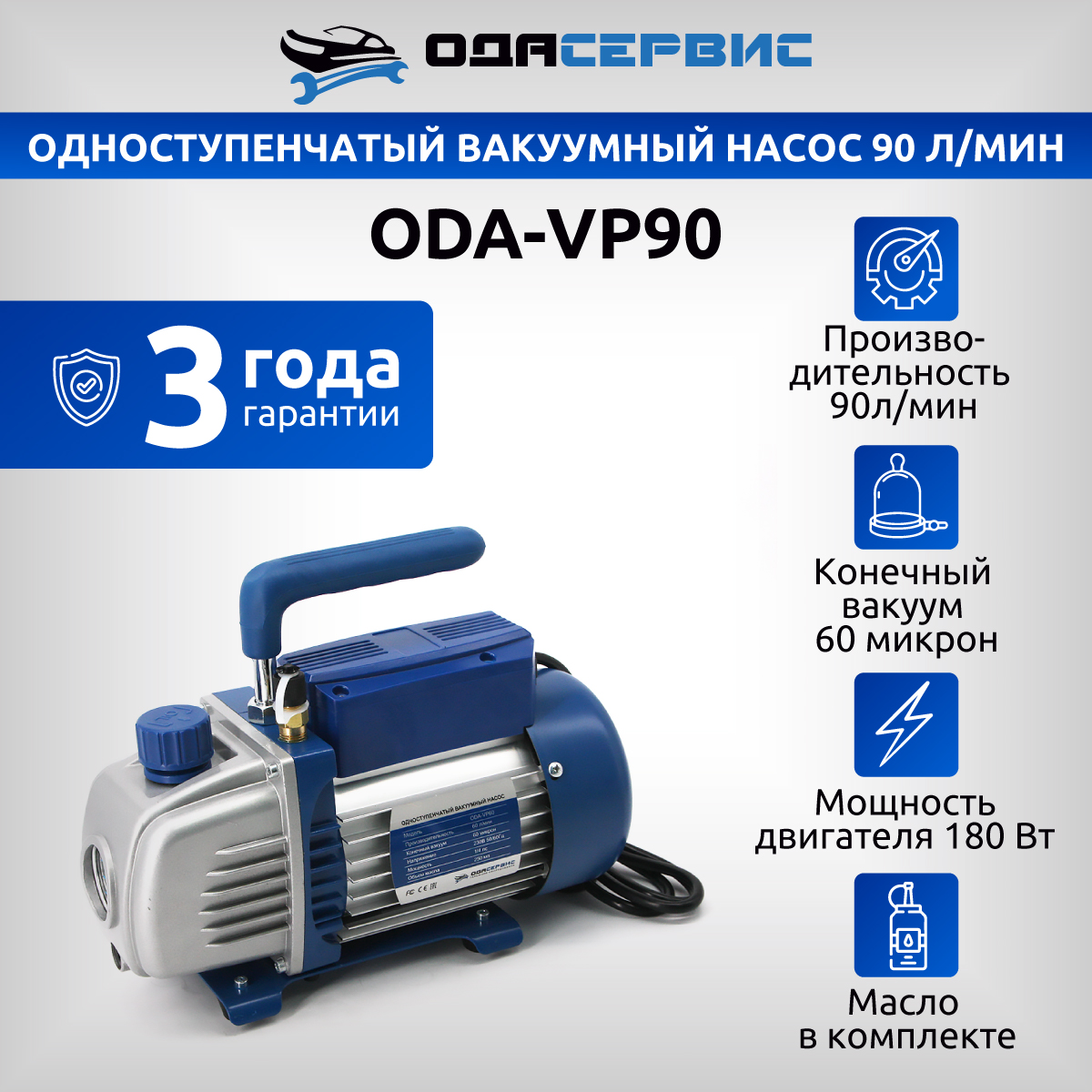

Одноступенчатый вакуумный насос 90 л/мин ОДА Сервис ODA-VP90 — одноступенчатый пластинчато-роторный насос на 90 л/мин: откачивает сплит-систему или холодильный контур до 60 микрон в полтора раза быстрее модели на 60 л/мин. Корпус из алюминиевого сплава 285 × 122 × 218 мм, масса 6,1 кг, двигатель 180 Вт; включается в розетку 220 В, к коллектору идёт через штуцер 1/4″ SAE.

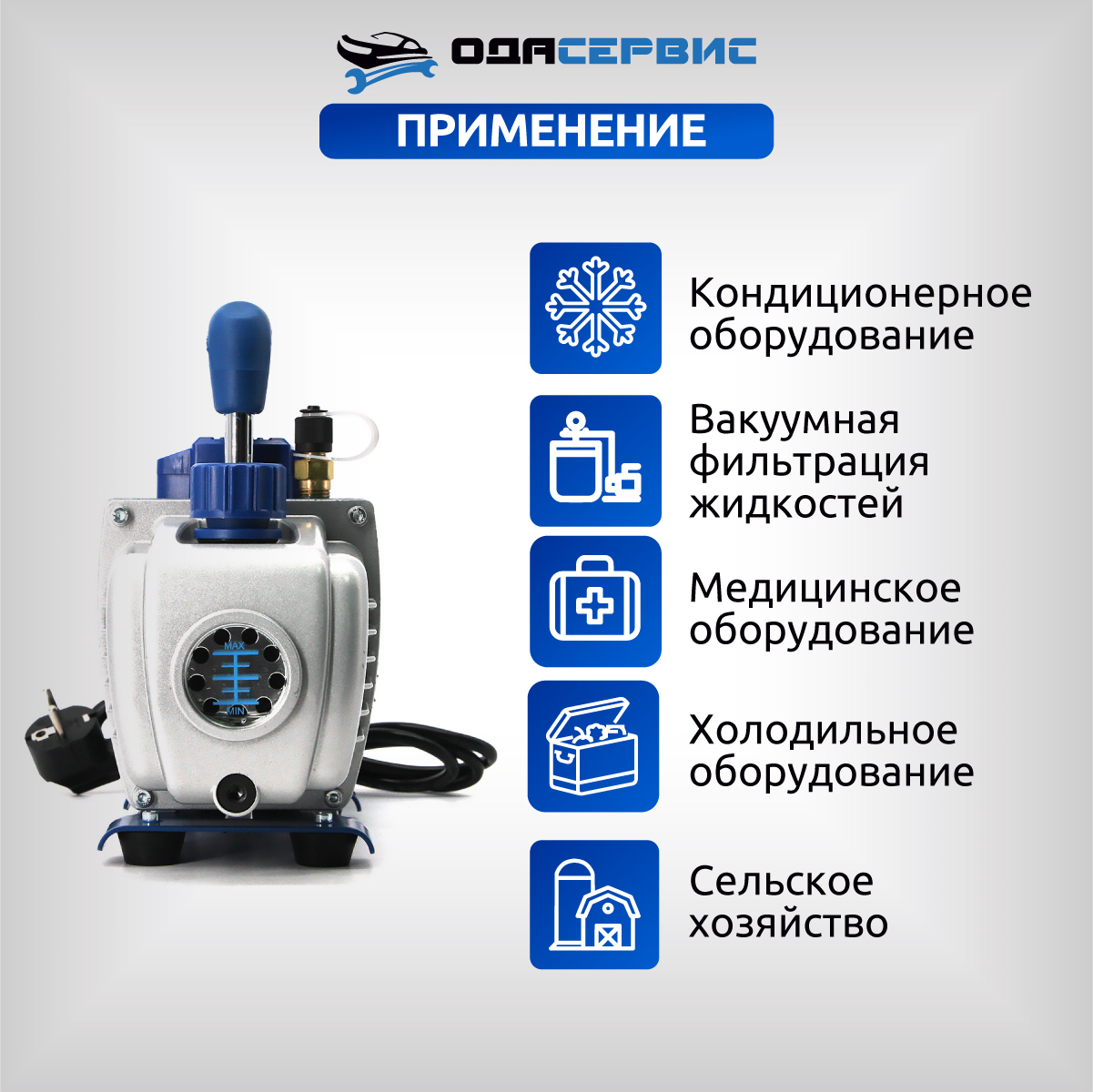

Где пригодится
- бытовые и коммерческие кондиционеры — откачка перед заправкой хладагентом;
- холодильное оборудование: ремонт и диагностика;
- автосервис с потоком машин — вакуумирование автокондиционеров;
- лаборатории и производство: вакуумные камеры, упаковка, полиграфия, газоанализ, горячее формование пластмасс.

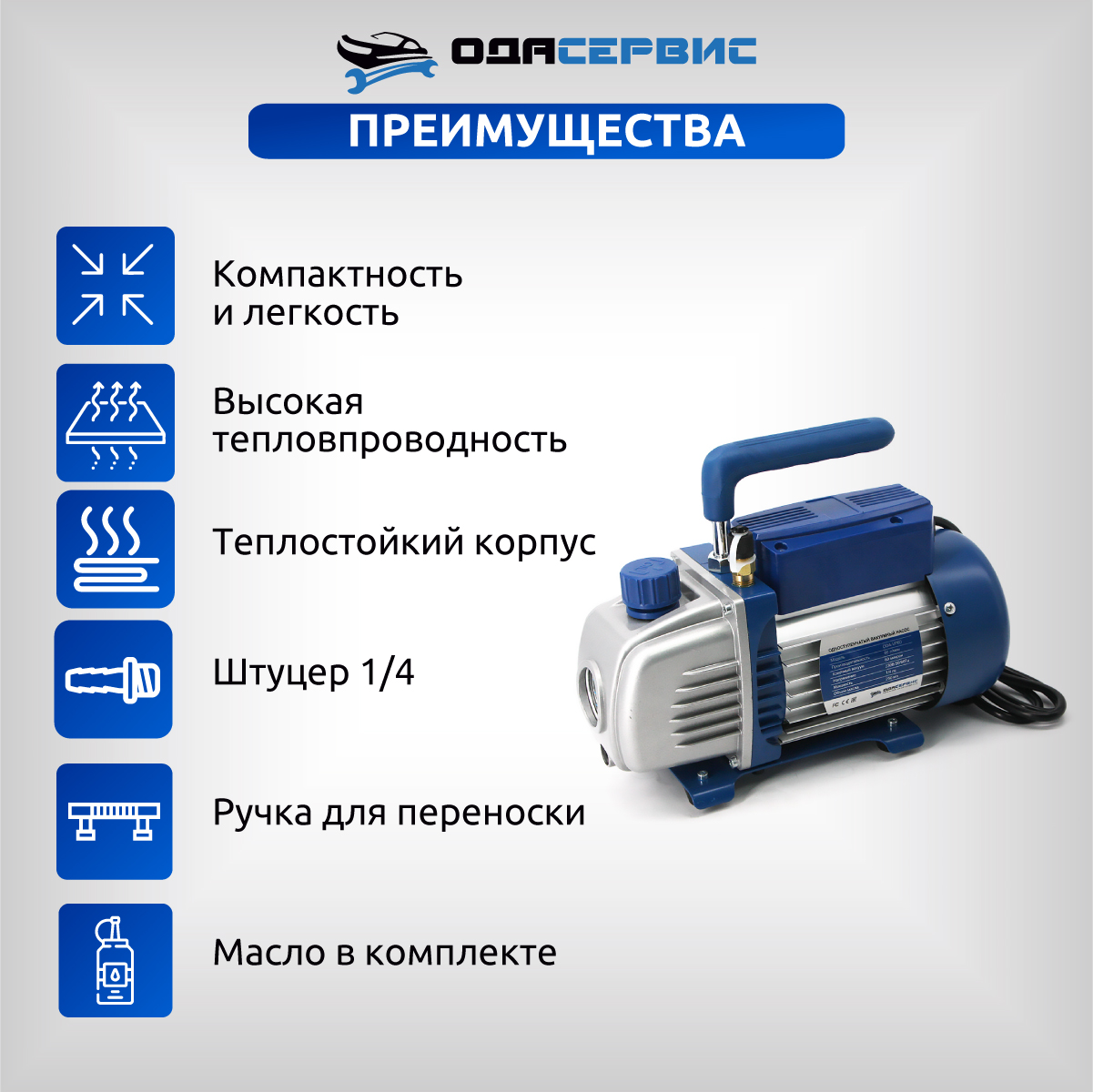

Чем удобна модель
- 90 л/мин — контур того же объёма освобождается от воздуха в 1,5 раза быстрее, чем насосом на 60 л/мин;
- двигатель 180 Вт (1/4 л.с.) с вентилятором и защитой от перегрева — рассчитан на долгую откачку; 1440 об/мин;
- защита от обратного натекания — после остановки масло остаётся в насосе, шланг и контур чистые;
- принудительная циркуляция масла от системы впуска — механизм смазан, ресурс дольше;
- 6,1 кг и рукоятка для переноски — насос легко донести до объекта; в упаковке 7,2 кг, коробка 325 × 180 × 300 мм; масляный резервуар — 250 мл.
Какой насос взять
Если вес важнее скорости — ODA-VP60: 60 л/мин и на 1 кг легче. Для больших контуров — ODA-VP120 (120 л/мин) и ODA-VP180 (180 л/мин). Все одноступенчатые откачивают до 60 микрон; глубже, до 15 микрон, работают двухступенчатые ODA-2VP60, ODA-2VP120 и ODA-2VP180.
Что ещё пригодится:
- масло для вакуумных насосов — только специальное; на первую заправку оно уже в коробке, на замены берут отдельно;
- манометрический коллектор или отдельный вакуумметр — своего у насоса нет; коллектор с шлангами есть в наборе CT-M1001 для R134a;
- шланг 1/4″ SAE, короткий и герметичный — например, из комплекта CT-M1005 (1,5 м);
- электромагнитный клапан на впуск — если он нужен, его ставят на штуцер отдельно.

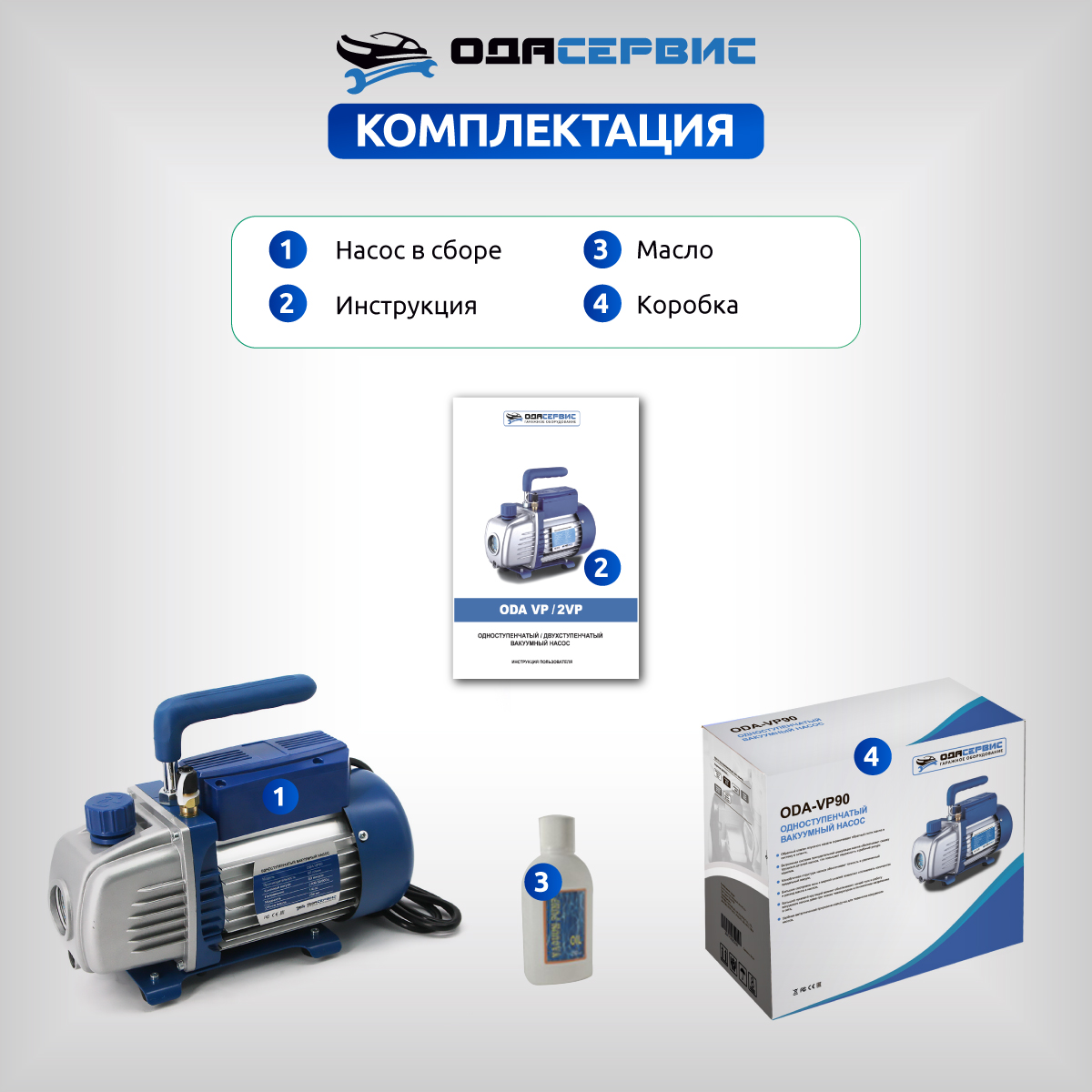

Комплект поставки
- вакуумный насос;
- масло для вакуумных насосов на одну заправку;
- руководство пользователя.

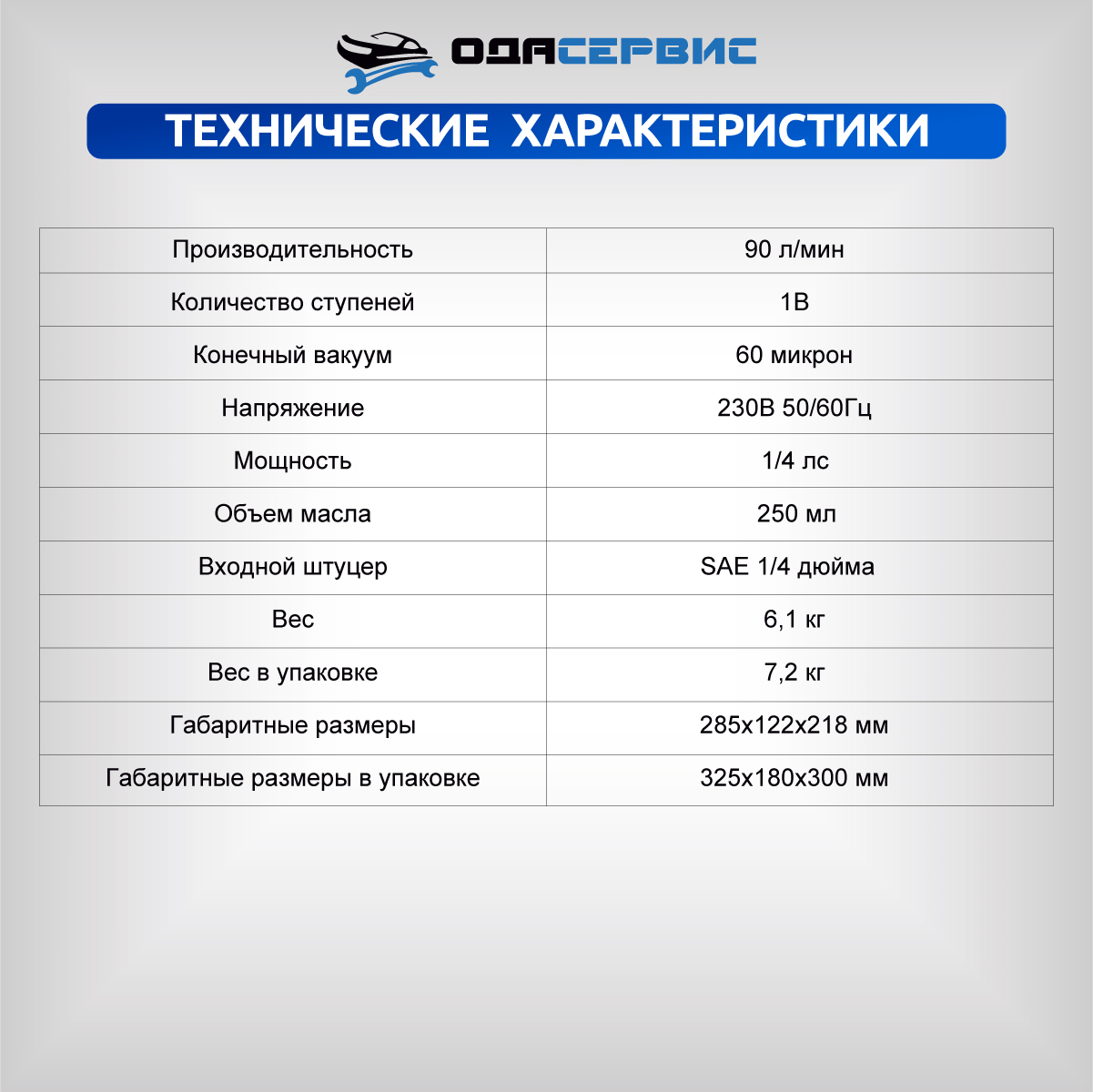

Сравнительные характеристики

| Наименование | ||||
| Производительность, л/мин | 60 | 90 | 120 | 180 |
| Количество ступеней | 1 | 1 | 1 | 1 |
| Тип насоса | пластинчато-роторный | пластинчато-роторный | пластинчато-роторный | пластинчато-роторный |
| Конечный вакуум, мкм | 60 | 60 | 60 | 60 |
| Напряжение, вольт | 220 | 220 | 220 | 220 |
| Частота тока, Гц | 50 | 50 | 50 | 50 |
| Мощность, л.с. | 1/4 | 1/4 | 1/3 | 1/2 |
| Мощность, Вт | 180 | 250 | 370 | |
| Частота вращения, об/мин | 1440 | 1440 | 1440 | 1440 |
| Объем масла | 250 | |||
| Входной штуцер, SAE дюйм | 1/4 | 1/4 | 1/4 | 1/4 |
| Вес, кг | 5,1 | 6,1 | 8 | 9,8 |
| Вес в упаковке, кг | 6,2 | 7,2 | 9 | 11 |
| Габаритные размеры, мм | 285х122х218 | 285х122х218 | 313х122х230 | 345х137х243 |
| Габаритные размеры в упаковке, мм | 325х180х300 | 325х180х300 | 380х185х305 | 460х175х295 |
| Материал корпуса | алюминиевый сплав | алюминиевый сплав | алюминиевый сплав | |
| Гарантия | 36 мес. | 36 мес. | 36 мес. | 36 мес. |
Вопросы и ответы
Одноступенчатый или двухступенчатый — в чём разница?
В глубине: двухступенчатый прогоняет газ через две ступени сжатия подряд и оставляет меньшее давление — у линейки это 15 микрон, у одноступенчатых 60. Одноступенчатый проще устроен и легче.
Масло уже залито на заводе?
Нет, насос отгружают сухим, и перед первым включением масло нужно залить. Порция на первую заправку лежит в коробке.
Как выбрать насос для кондиционера?
Сначала по нужной глубине, потом по скорости. Одноступенчатые, л/мин: ODA-VP60 — 60, ODA-VP90 — 90, ODA-VP120 — 120, ODA-VP180 — 180. Двухступенчатые откачивают глубже: ODA-2VP60 — 60, ODA-2VP120 — 120, ODA-2VP180 — 180. Чем больше л/мин, тем быстрее откачивается контур одного и того же объёма.
Чем отличается от ODA-VP60?
Скоростью: 90 л/мин против 60, поэтому тот же контур откачивается быстрее. ODA-VP60 зато на 1 кг легче.
Как откачать сплит-систему?
Подготовьте насос (масло до метки), соедините контур с впускным штуцером коротким герметичным шлангом — внутри не должно быть пыли, грязи и конденсата. Проверьте соединения на утечку и включите насос. Закончив, выключите его, снимите шланг, закройте крышку выхлопа и колпачок на впуске.
Как подготовить насос к первому пуску?

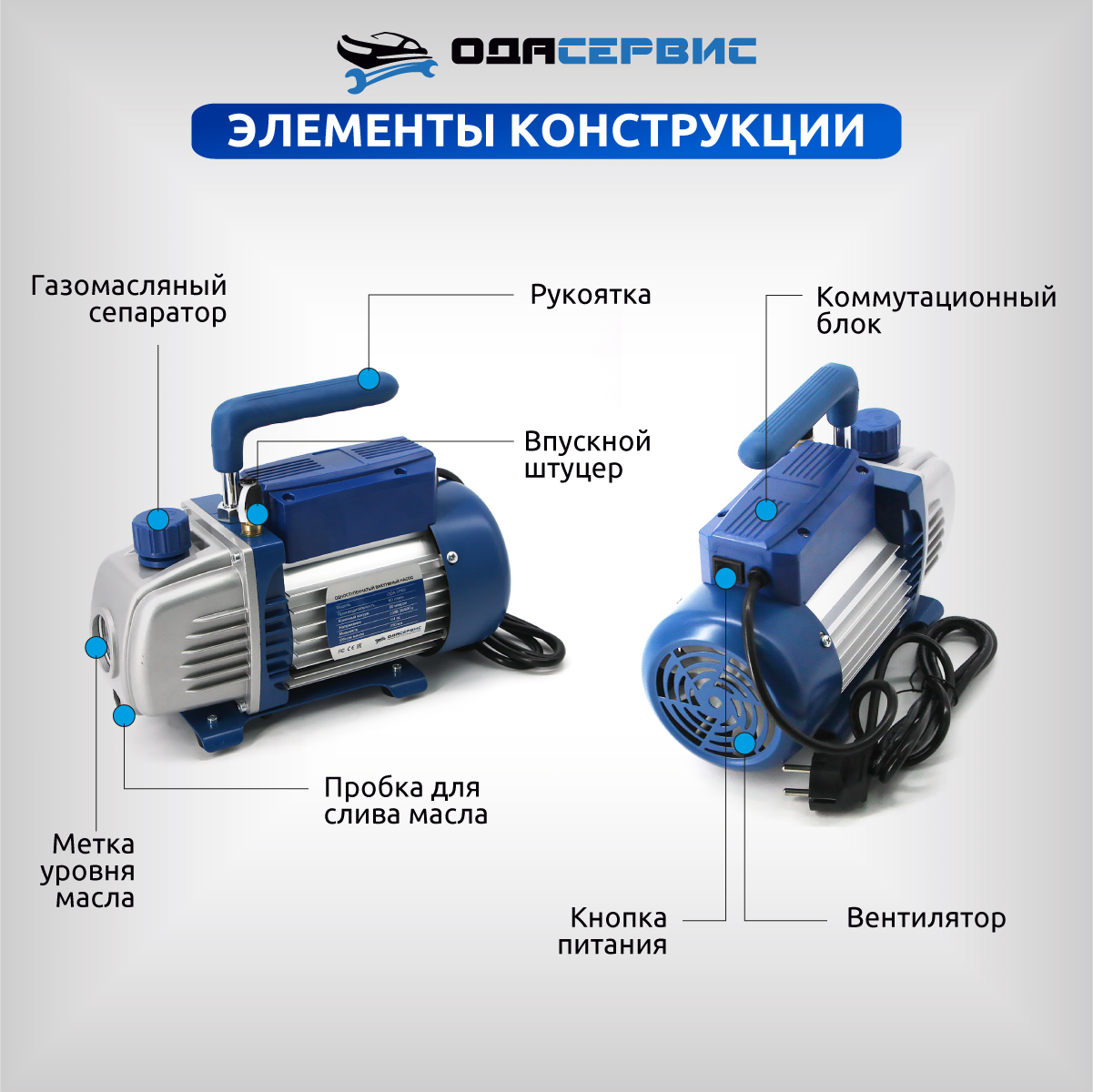

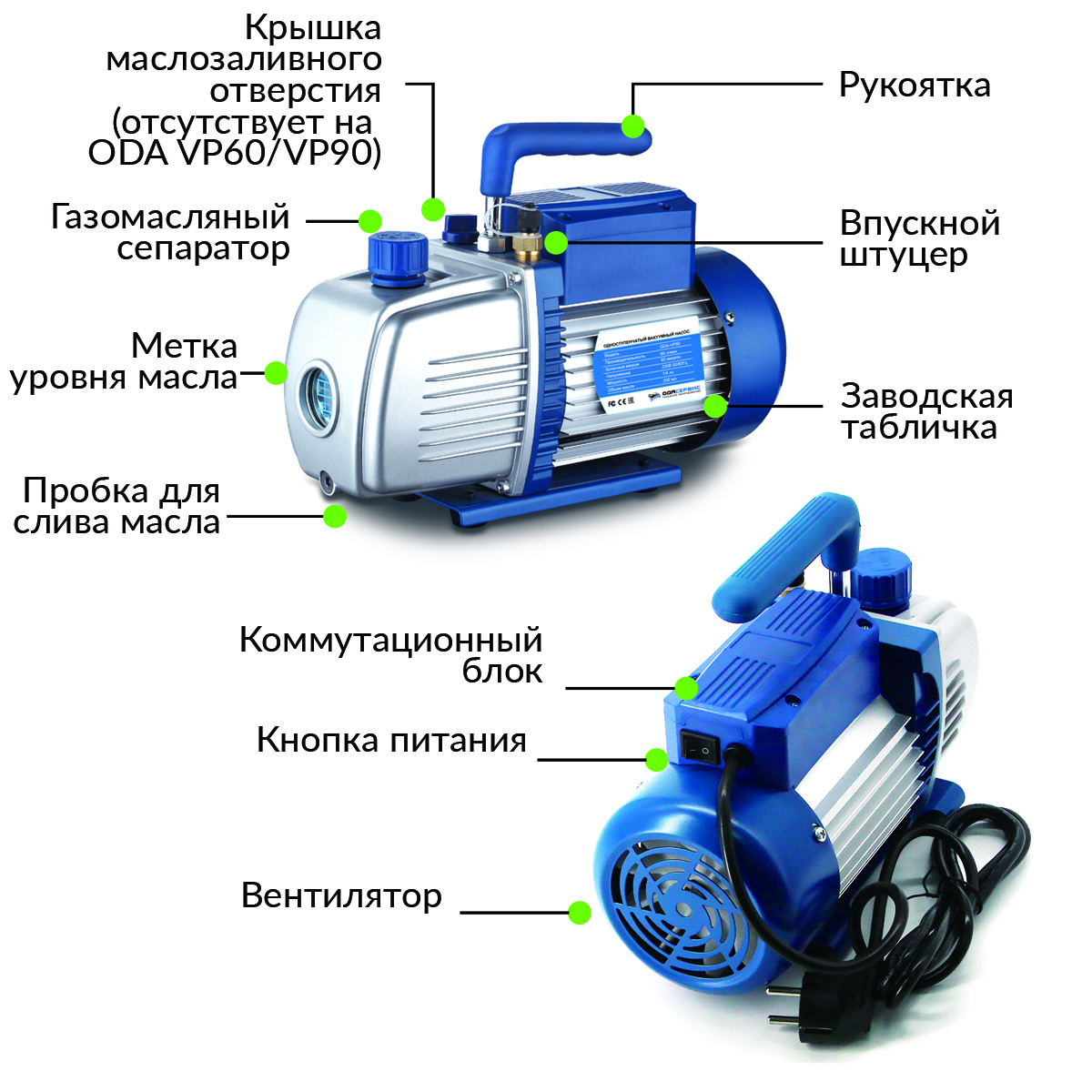

Залить масло: у этой модели его льют через отверстие газомасляного сепаратора. Затем сверить уровень по смотровому окну — он не должен опускаться ниже метки — и завернуть пробку. Перед включением снимите крышку выхлопа, если она стоит, вилку — только в розетку с заземлением, затем кнопка питания.
Как поменять масло?
Прогрейте его: пусть насос поработает минут 30, затем остановите и слейте масло через сливную пробку. Включите насос максимум на 20 секунд и понемногу подливайте свежее масло через отверстие газомасляного сепаратора — так из камеры вытесняются остатки старого. Заверните сливную пробку и долейте до метки.
Встроен ли вакуумметр?
Нет. Глубину разрежения смотрят по манометрическому коллектору или по отдельному вакуумметру. Электромагнитного клапана на входе тоже нет — при необходимости его ставят на впускной штуцер. Зато после остановки масло не затекает в контур: это держит защита от обратного натекания.
Какое масло подходит?
Только специальное масло для вакуумных насосов, другие масла заливать нельзя. Менять его пора, когда оно потемнело от грязи, помутнело или набрало воды — цвет и уровень видно в смотровом окне.
Чего нельзя делать насосом?
Запускать без масла, откачивать горючие, взрывоопасные, ядовитые и агрессивные газы и ставить его вместо компрессора. Газ на входе — не горячее +80 °C, воздух вокруг — от −5 до +60 °C, сеть — 192–248 В, 50 Гц.
Сколько весит насос?
Около 6 кг — по паспорту 6,1 кг, в упаковке 7,2 кг.
Где ремонтируют насосы ОДА Сервис?
В сервисном центре Car-Tool — и по гарантии, и после её окончания.
Какая гарантия?
36 месяцев со дня продажи. Для гарантийного обращения нужны сам насос с серийным номером и чек с датой продажи. Гарантийный и послегарантийный ремонт — в сервисном центре Car-Tool.
